موصل الهاتف (صوتي)

📅 آخر تحديث: ١ أغسطس ٢٠٢٦
✍️ نُشر في: ١ أغسطس ٢٠٢٦
📷 يحتوي على 30 صور
الموسوعة الحرة

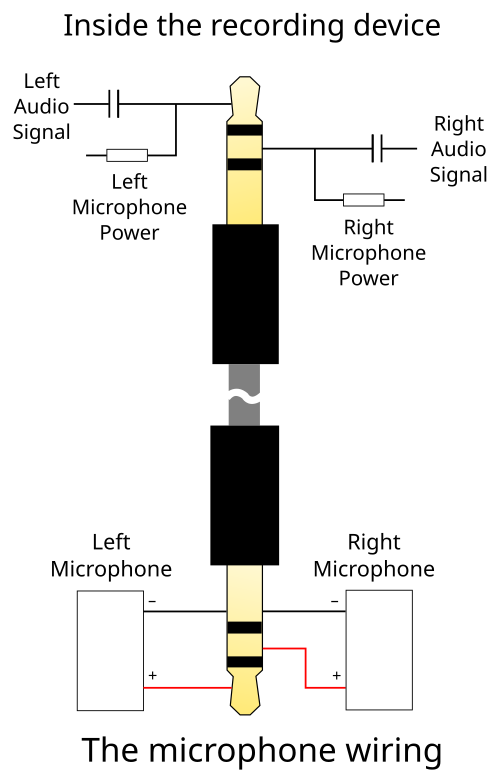

يتم توصيل قابس الهاتف بمقبس الهاتف . يتم تثبيت طرف القابس المُخدد بإحكام بواسطة زنبرك المقبس . عند عدم التوصيل، يتصل هذا الزنبرك بدلاً من ذلك بمفتاح التشغيل المسطح للكشف عن وجود القابس.

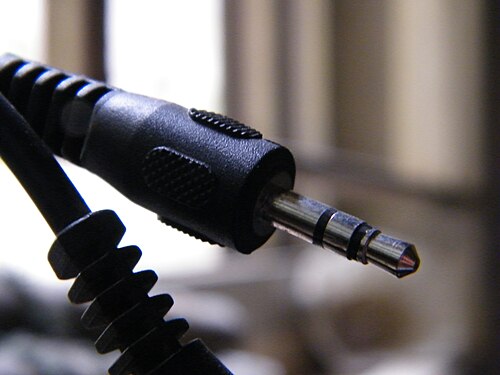

مقابس TS وTRS بأحجام مختلفة

موصل الهاتف هو مجموعة من الموصلات الكهربائية أسطوانية الشكل، تُستخدم أساسًا لإشارات الصوت التناظرية . اخترع في أواخر القرن التاسع عشر لمقاسم الهاتف ، ولا يزال يُستخدم لربط أجهزة الصوت السلكية ، مثل سماعات الرأس ، ومكبرات الصوت ، والميكروفونات ، ووحدات المزج ، والآلات الموسيقية الإلكترونية (مثل الغيتارات الكهربائية ، ولوحات المفاتيح ، ووحدات المؤثرات الصوتية ). يُوصل الموصل الذكر (القابس) بالموصل الأنثوي (المقبس)، مع العلم أن هناك مصطلحات أخرى تُستخدم أحيانًا.

تحتوي المقابس على ما بين اثنين إلى خمسة موصلات كهربائية . يكون موصل الطرف مُجوفًا بأخدود. أما موصل الغلاف فهو الأقرب إلى المقبض ( الموصل أو المعزول ) . [ 1 ] تُعزل الموصلات عن بعضها البعض بواسطة شريط من مادة غير موصلة. يوجد بين الطرف والغلاف ما بين صفر إلى ثلاثة موصلات حلقية . نظرًا لتعدد استخدامات موصلات الهواتف، فمن الشائع تسمية الموصل وفقًا لعدد حلقاته.

الاختصار (الاسم الكامل)جهات الاتصالالاستخدامات النموذجيةمظهر القابس
TS (كم طرفي)2صوت أحادي
TRS (طرف الحلقة الكم)3صوت ستيريو
صوت أحادي ( متوازن )
MIDI [ 2 ]
TRRS ( طرف الحلقة الحلقة الكم )4سماعة رأس ستيريو مع ميكروفون أحادي
فيديو مع صوت ستيريو
TRRRS ( طرف حلقة حلقة حلقة غلاف )5صوت ستيريو (متوازن)

عادةً ما يكون الغلاف بمثابة جهد مرجعي أرضي مشترك أو تيار عائد للإشارات الموجودة في الطرف وأي حلقات . وبالتالي، يكون عدد الإشارات القابلة للإرسال أقل من عدد نقاط التلامس.

يبلغ القطر الخارجي للغلاف 6.35 مليمتر ( ربع بوصة ) للموصلات كاملة الحجم، و 3.5 مليمتر ( ثمن بوصة ) للموصلات " الصغيرة "، و 2.5 مليمتر فقط ( عُشر بوصة ) للموصلات " الصغيرة جدًا " . وعادةً ما يكون قطر الحلقات مساويًا لقطر الغلاف.

شروط أخرى

تستخدم مكتبة التكنولوجيا الدولية لعام 1902 مصطلح "مقبس" للموصل الأنثوي و "قابس" للموصل الذكري. [ 3 ] ويستخدم دليل تقوية الصوت لعام 1989 مصطلح "مقبس الهاتف" للموصل الأنثوي و "قابس الهاتف" للموصل الذكري. [ 4 ] ويستخدم روبرت ماكليش، الذي عمل في هيئة الإذاعة البريطانية (BBC) ، مصطلح "مقبس" أو "مقبس" للموصل الأنثوي و "قابس " للموصل الذكري في كتابه "إنتاج الراديو" الصادر عام 2005. [ 5 ] وتقول الجمعية الأمريكية للمهندسين الميكانيكيين ، اعتبارًا من عام 2007، إن الموصل الكهربائي الأكثر ثباتًا هو "المقبس"، بينما الموصل الأقل ثباتًا هو "القابس"، بغض النظر عن جنس أطراف التوصيل. [ 6 ] كما وضع معهد مهندسي الكهرباء والإلكترونيات معيارًا في عام 1975 تم سحبه في عام 1997. [ 7 ]

أدى الاستخدام المقصود لموصل الهاتف إلى ظهور أسماء أخرى مثل مقبس الصوت ، ومقبس سماعة الرأس ، ومقبس الاستريو ، ومقبس الميكروفون ، ومدخل الصوت الإضافي ، وغيرها. ويُطلق عليه مهندسو الصوت أحيانًا اسم " ربع بوصة" لتمييزه عن موصل XLR ، وهو موصل صوتي آخر شائع الاستخدام. وتُستخدم هذه التسميات أيضًا لموصلات 3.5  مم، والتي تُعرف بأسماء مثل "مقبس الهاتف الصغير " ، و "مقبس الاستريو الصغير" ، و"مقبس صغير "، وغيرها.

تختلف موصلات RCA في شكلها، ولكن من المثير للارتباك أنها تُسمى بشكل متشابه باسم مقابس فونو ومقابس فونو (أو في المملكة المتحدة، مقابس فونو ).  ويُشار أحيانًا إلى موصلات 3.5 مم - خلافًا لتسمية الشركات المصنعة للموصلات [ 8 ] - باسم فونو صغير . [ 9 ]

وينشأ الالتباس أيضاً لأن مقبس الهاتف وقابس الهاتف قد يشيران أحياناً إلى RJ11 ومقابس الهاتف القديمة المختلفة التي تربط الهواتف السلكية بمنافذ الحائط.

التطور التاريخي

يعود تاريخ النسخة الأصلية التي يبلغ قطرها 1/4 بوصة (6.35 مم) إلى عام 1877 في بوسطن عندما تم تركيب أول لوحة مفاتيح هاتفية [ 10 ] أو عام 1878، عندما تم استخدام لوحة مفاتيح مبكرة لأول مقسم هاتفي يدوي تجاري [ 11 ] [ 12 ] في نيو هيفن أنشأه جورج دبليو كوي . [ 13 ] [ 14 ]

الموصلات المتطابقة في براءة اختراع سكريبنر رقم 489570 المقدمة في 27 ديسمبر 1880
براءة اختراع هنري ب. كلاوسن لعام 1901

قدّم تشارلز إي. سكريبنر براءة اختراع [ 15 ] عام 1878 لتسهيل تشغيل لوحة التوزيع باستخدام مفتاحه ذي الزنبرك . في هذا المفتاح، يكون ذراع موصل، يُدفع بواسطة زنبرك، متصلاً عادةً بأحد نقاط التلامس. ولكن عند إدخال كابل مزود بقابس موصل في فتحة ما، وتلامسه مع هذا الذراع، يدور الذراع ويقطع اتصاله الطبيعي. سُمّي هذا المقبس "سكين الجيب" لتشابهه مع سكين الجيب القابلة للطي . [ 16 ] ويُقال إن هذا هو أصل تسمية المقبس بـ" المقبس" . قدّم سكريبنر براءة اختراع [ 17 ] عام 1880، استغنى فيها عن الذراع، وأصبح تصميمه مشابهاً للموصل الحديث، وأدخل تحسينات على تصميم لوحة التوزيع في براءات اختراع لاحقة [ 18 ] [ 19 ] قُدّمت عام 1882.

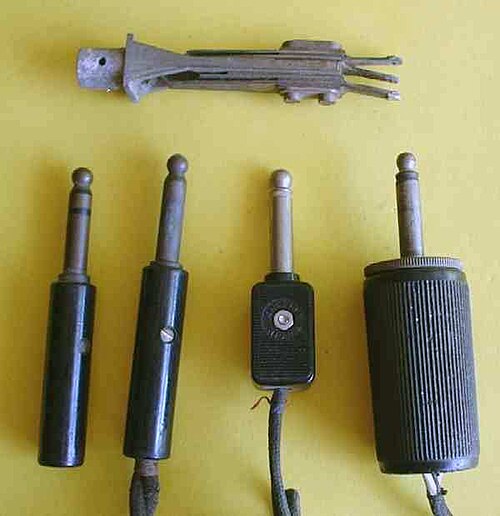

موصلات قديمة. يوجد في الأعلى مقبس TRS. أما المقابس فتوجد في الأسفل. المقبس الأيسر هو مقبس TRS؛ أما البقية فهي مقابس TS.
مقابس TS حديثة بقياس 1/4 بوصة

قام هنري ب. كلاوسن بتقديم براءة اختراع [ 20 ] في عام 1901 لتحسين تصميم قابس لوحة مفاتيح الهاتف باستخدام شكل TS الحالي 1/4 بوصة الذي لا يزال يستخدم في المعدات الصوتية.

كانت شركة ويسترن إلكتريك الذراع التصنيعي لنظام بيل ، وبالتالي قامت بإنشاء أو تحسين معظم التصاميم الهندسية، بما في ذلك مقابس الهاتف التي تم اعتمادها لاحقًا من قبل صناعات أخرى، بما في ذلك الجيش الأمريكي .

بحلول عام 1907، صممت شركة ويسترن إلكتريك عددًا من النماذج لأغراض مختلفة، بما في ذلك: [ 21 ]

الرمز رقموصف
47مقابس ثنائية الموصلات للاستخدام مع مقابس من النوع 3، 91، 99، 102، 103، 108، و124 - تُستخدم في لوحات التوزيع الكهربائية
85مقابس ثلاثية الموصلات للاستخدام مع مقابس من النوع 77 - تُستخدم لسماعة رأس المشغل
103مقابس مزدوجة ثنائية الموصلات للاستخدام مع مقابس النوع 91 والنوع 99 - تستخدم لسماعة الرأس الخاصة بالمشغل وجهاز الإرسال الصدري (الميكروفون).
109مقابس ثلاثية الموصلات للاستخدام مع مقبس 92 على لوحات مفاتيح الهاتف (بنفس الشكل الأساسي لمقابس Bantam الحديثة)
110قابس ثلاثي الموصلات للاستخدام مع المقابس 49 و117 و118 و140 و141 على لوحات التوزيع الكهربائية
112قابس مزدوج ثنائي الموصلات للاستخدام مع المقابس 91 و 99 - يستخدم لسماعة الرأس والصدر الخاصة بالمشغل، مع مفتاح قطع الإرسال (كتم صوت الميكروفون).
116قابس أحادي الموصل للاستخدام مع صناديق المقابس اللاسلكية
126قابس ثلاثي الموصلات للاستخدام مع مقابس النوع 132 والنوع 309 في مجموعات السكك الحديدية المتنقلة

بحلول عام 1950، كان التصميمان الرئيسيان للمقابس هما:

  • WE-309 (متوافق مع مقابس 3/16 بوصة ، مثل مقبس 246)، للاستخدام على لوحات المقابس عالية الكثافة مثل 608A
  • WE-310 (متوافق مع مقابس 1/4 بوصة ، مثل 242)

انحدرت العديد من التصاميم الحديثة من تلك الإصدارات السابقة:

  • معيار B-Gauge BPO316 (غير متوافق مع EIA RS-453)
  • EIA RS-453: الخصائص البعدية والميكانيكية والكهربائية التي تحدد مقابس ومآخذ الهاتف القياسية بقطر 0.206 بوصة (5.2 مم) ، والموجودة أيضًا في IEC 60603-11:1992 الموصلات للترددات الأقل من 3 ميجاهرتز للاستخدام مع اللوحات المطبوعة - الجزء 11: المواصفات التفصيلية للموصلات متحدة المركز (أبعاد الموصلات الحرة والموصلات الثابتة) .

النسخ العسكرية

تم تحديد النسخ العسكرية الأمريكية من مقابس ويسترن إلكتريك في البداية في التعديل رقم 1، MIL-P-642، وتضمنت ما يلي:

  • M642/1-1
  • M642/1-2
  • M642/2-1
  • M642/2-2
  • M642/4-1
  • M642/4-2
  • MIL-P-642/2، والمعروف أيضًا باسم PJ-051. (مشابه لـ Western Electric WE-310، وبالتالي فهو غير متوافق مع EIA RS-453)
  • MIL-P-642/5A: قابس الهاتف (النوع PJ-068) ومسامير الملحقات (1973)، [ 22 ] وMIL-DTL-642F: قوابس الهاتف ومسامير الملحقات (2015)، [ 23 ] بقطر 5.2 مم ( 0.206 بوصة) ، والمعروفة أيضًا بالتسمية السابقة PL-68 في سلاح الإشارة. تُستخدم هذه القوابس عادةً كمقبس ميكروفون لأجهزة الراديو المستخدمة في الطيران، وفي أجهزة راديو الهواة من طراز Collins S-line والعديد من أجهزة Drake. تنص المواصفة MIL-DTL-642F على أن "هذه المواصفة تغطي قوابس الهاتف المستخدمة في دوائر الهاتف (بما في ذلك لوحات مفاتيح الهاتف)، والتلغراف، والتلغراف، ولتوصيل سماعات الرأس، والهواتف، والميكروفونات بدوائر الاتصالات".

حجم صغير

صُمم الموصل ذو الحجم المصغر (3.5 مم) في الأصل خلال خمسينيات القرن الماضي كموصل ثنائي الأسلاك لسماعات الأذن في أجهزة الراديو الترانزستورية ، ولا يزال معيارًا مستخدمًا حتى اليوم. [ 24 ] أما النسخة الأصغر حجمًا (نصف الحجم الأصلي تقريبًا)، والتي اشتهرت بفضل راديو سوني EFM-117J (الذي صدر عام 1964)، [ 25 ] [ 26 ] فلا تزال شائعة الاستخدام في الأجهزة المحمولة، ويبلغ طولها 15 مليمترًا (0.59 بوصة) . واكتسبت النسخة ثلاثية الأسلاك شعبية واسعة مع استخدامها في جهاز ووكمان عام 1979، حيث لم تكن هذه الأجهزة، على عكس أجهزة الراديو الترانزستورية السابقة، مزودة بمكبر صوت خاص بها؛ وكانت الطريقة المعتادة للاستماع إليها هي توصيل سماعات الرأس. كما يوجد معيار EIA لمقابس الهاتف المصغرة (0.141 بوصة).

انتشرت مقابس 2.5 مم أو الأحجام الصغيرة جدًا على نطاق واسع في الأجهزة الإلكترونية المحمولة الصغيرة. وكثيرًا ما كانت تُستخدم بجوار مقبس ميكروفون 3.5 مم لتشغيل/إيقاف جهاز التحكم عن بُعد في أجهزة التسجيل المحمولة القديمة؛ وكان الميكروفون المُرفق بهذه الأجهزة مزودًا بمفتاح التشغيل/الإيقاف، ويستخدم موصلًا ثنائي الأطراف بمقبسين 3.5 مم و2.5 مم. كما استُخدمت هذه المقابس لإدخال طاقة التيار المستمر منخفضة الجهد من محولات الحائط. وفي هذا السياق، سرعان ما استُبدلت بموصلات طاقة التيار المستمر  المحورية. كما استُخدمت مقابس الهاتف 2.5 مم كمقابس سماعات رأس في الهواتف المحمولة (انظر قسم  الأجهزة المحمولة ).

يبلغ مقاسا 1/8 بوصة و 1 / 10 بوصة حوالي 3.5 مم و2.5 مم على التوالي، مع العلم أن هذه الأبعاد تقريبية فقط. [ 27 ] جميع المقاسات متوفرة الآن بسهولة بنسختين: ثنائية الموصل (أحادية غير متوازنة) وثلاثية الموصل ( أحادية متوازنة أو ستيريو غير متوازنة).

 تُستخدم نسخ رباعية الموصلات من قابس ومقبس 3.5 مم في تطبيقات محددة. يُستخدم هذا النوع غالبًا في كاميرات الفيديو المدمجة ومشغلات الوسائط المحمولة، لتوفير صوت ستيريو وفيديو تناظري مركب. كما يُستخدم أيضًا لدمج الصوت الستيريو والميكروفون، والتحكم في تشغيل الوسائط والمكالمات ومستوى الصوت و/أو المساعد الافتراضي في بعض أجهزة الكمبيوتر المحمولة ومعظم الهواتف المحمولة ، [ 28 ] وبعض أجهزة الإرسال والاستقبال اللاسلكية المحمولة للهواة من شركة ياسو . [ 29 ] وقد استُخدمت هذه النسخة في بعض مضخمات سماعات الرأس لتوصيل سماعات ستيريو متوازنة، والتي تتطلب موصلين لكل قناة صوتية نظرًا لعدم وجود أرضية مشتركة بين القنوات. [ 30 ]

استخدام البث

بحلول أربعينيات القرن العشرين، كانت محطات البث الإذاعي تستخدم مقابس ومآخذ Western Electric Code No. 103 لتوصيل الصوت في الاستوديوهات. استُخدم هذا الموصل نظرًا لاستخدامه في دوائر الخطوط الطويلة لشركة AT&T لتوزيع البرامج الصوتية عبر خطوط الهاتف المؤجرة لشبكات الراديو. ونظرًا للمساحة الكبيرة التي تتطلبها لوحات التوصيل هذه، بدأ القطاع بالتحول إلى استخدام مقابس ومآخذ ثلاثية الموصلات في أواخر الأربعينيات، باستخدام قابس WE Type 291 مع مآخذ WE Type 239. استُخدم قابس Type 291 بدلًا من قابس لوحة التوزيع القياسي Type 110 لأن موقع الشكل الكروي الكبير في قابس TRS هذا كان سيؤدي إلى حدوث تماس كهربائي بين وصلتي إشارة الصوت لفترة وجيزة أثناء إدخال القابس وإخراجه. يتجنب قابس Type 291 هذه المشكلة بفضل طرفه الأقصر. [ 31 ]

موصلات لوحة التوصيل

تستخدم صناعة الصوت الاحترافية والاتصالات قابسًا بقطر 0.173 بوصة (4.4 مم) ، مرتبطًا بأسماء تجارية مسجلة تشمل  موصلات Bantam وTT وTini-Telephone وTini-Tel غير متوافقة مع مقابس EIA RS-453/IEC 60603-11 القياسية مقاس 6.35 مم ( 1/4 بوصة). بالإضافة إلى قطرها الأصغر قليلاً، تتميز بتصميم هندسي مختلف قليلاً. [ 32 ] تتميز إصدارات TRS ثلاثية الموصلات بقدرتها على التعامل مع الإشارات المتوازنة وتُستخدم في أنظمة الصوت الاحترافية. على الرغم من أنها لا تتحمل نفس القدر من الطاقة، وأقل موثوقية من مقبس 6.35 مم ( 1/4 بوصة ) ، [ 33 ] تُستخدم موصلات Bantam في لوحات المزج ولوحات التوصيل الخارجيةفي استوديوهات التسجيل وتطبيقات الصوت المباشر ، حيث يلزم وجود عدد كبير من نقاط التوصيل في مساحة محدودة. [ 32 ] كما أن الشكل المختلف قليلاً لمقابس Bantam يقلل من احتمالية حدوث تماس كهربائي عند توصيلها.

أقل شيوعاً

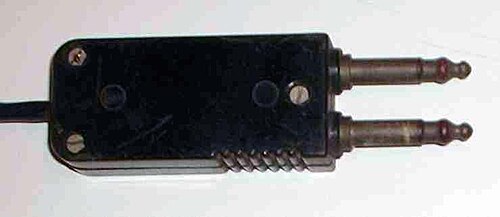

كابل توصيل مزدوج 310، قابس هاتف ثنائي الدبابيس

يتكون الإصدار ثنائي الدبابيس، المعروف في صناعة الاتصالات باسم "موصل 310"، من قابسَي هاتف بقياس 1/4 بوصة بمسافة مركزية تبلغ 16 مم (5/8 بوصة ) . يمكن استخدام إصدارات المقابس هذه مع مقابس الهاتف العادية بشرط ألا تكون أجسام المقابس كبيرة جدًا، ولكن إصدار القابس لا يتوافق إلا مع مقبسين بمسافة مركزية تبلغ 16 مم (5/8 بوصة )، أو مع مقابس الخطوط، بشرط أن تكون أجسامها صغيرة بما يكفي. لا تزال هذه الموصلات مستخدمة حتى اليوم في المكاتب المركزية لشركات الهاتف على لوحات توصيل "DSX" لدوائر DS1 . غالبًا ما يُستخدم نوع مشابه من الموصلات بقياس 3.5 مم في مساند أذرع الطائرات القديمة، كجزء من نظام الترفيه على متن الطائرة . عادةً ما يؤدي توصيل قابس ستيريو بأحد مقبسَي الصوت الأحاديين إلى وصول الصوت إلى أذن واحدة فقط. تتوفر محولات.

استُخدمت نسخة قصيرة من قابس الهاتف في سماعات الرأس أحادية القناة عالية المقاومة في القرن العشرين، وخاصةً تلك المستخدمة في طائرات الحرب العالمية الثانية . وقد أصبحت هذه السماعات نادرة. من الممكن عمليًا استخدام قابس عادي في مقبس قصير، لكن القابس القصير لن يثبت في المقبس العادي ولن يُكمل الدائرة الكهربائية.

تتوفر أحجام أقل استخدامًا، سواء من حيث الأقطار أو الأطوال، من بعض الشركات المصنعة، وتُستخدم عندما يُراد تقييد توافر الموصلات المتوافقة، مثل مقابس بقطر داخلي 0.210 بوصة (5.3 مم) لاتصالات السلامة من الحرائق في المباني العامة. [ أ ]

انخفاض استخدام مقابس توصيل الهواتف في السلع الاستهلاكية

بينما لا تزال موصلات الهاتف نوعاً قياسياً من الموصلات في بعض المجالات، مثل أجهزة الكمبيوتر المكتبية، ومكبرات صوت الآلات الموسيقية، [ 35 ] ومعدات الصوت المباشر والتسجيل، [ 36 ] [ 37 ] فقد تم إزالتها من العديد من الهواتف الذكية. [ 38 ]

أصبح الصوت الرقمي شائعًا الآن، ويمكن نقله عبر بطاقات الصوت USB ، وسماعات الرأس USB، وتقنية البلوتوث ، ومنافذ العرض المزودة بصوت مدمج (مثل DisplayPort و HDMI ). قد تحتوي الأجهزة الرقمية أيضًا على مكبرات صوت وميكروفونات داخلية. لذا، يُعتبر منفذ الهاتف أحيانًا غير ضروري ومضيعة للمساحة، خاصةً في الأجهزة المحمولة الرقيقة. وبينما توجد مقابس سطحية منخفضة الارتفاع مقاومة للماء حتى عمق متر واحد ، [ 39 ] فإن إزالة المقبس بالكامل تُسهّل عملية مقاومة الماء . [ 40 ]

كانت شركات تصنيع الهواتف الصينية من أوائل الشركات التي استغنت عن منفذ سماعة الرأس: بدءًا من هاتف Finder من شركة Oppo في يوليو 2012 (الذي جاء مزودًا بسماعات رأس micro-USB ويدعم تقنية Bluetooth )، ثم هاتف X5Max من شركة Vivo في عام 2014، وهاتف LeEco في أبريل 2016، وهاتف Moto Z من شركة Lenovo في سبتمبر 2016. [ 41 ] وقد سخرت شركات أخرى مثل Samsung وGoogle من إعلان Apple عن هاتف iPhone 7 في سبتمبر 2016 لإزالة منفذ سماعة الرأس، ثم حذت حذوها لاحقًا. [ 42 ] كما أن هذا المنفذ غير موجود في بعض الأجهزة اللوحية وأجهزة الكمبيوتر المحمولة الرقيقة (مثل Lenovo Duet Chromebook و Asus Zenbook 13 في عام 2020 [ 43 ] ).

روابط الطيران والجيش الأمريكي

موصلات صوتية للهواتف في الطيران العام PJ-055 (أعلى) و PJ-068 (أسفل)
قابس طيران من النوع U-174/U أو Nexus TP120، ويستخدم عادةً في الطائرات العسكرية والمروحيات المدنية

يستخدم الجيش الأمريكي مجموعة متنوعة من موصلات الهاتف، بما في ذلك المقابس ذات القطر 9/32 بوصة (0.281 بوصة، 7.14 مم) و 1/4 بوصة (0.25 بوصة ، 6.35 مم). [ 44 ]

تستخدم سماعات الرأس في الطائرات المدنية التجارية والعامة عادةً زوجًا من موصلات الهاتف. ويُستخدم قابس قياسي ثنائي أو ثلاثي الموصلات من النوع PJ-055، بقطر 6.3 مم (1/4 بوصة ) لسماعات الرأس. أما الميكروفون، فيُستخدم له قابس أصغر ثلاثي الموصلات من النوع PJ-068، بقطر 5.23 مم ( 3/16 بوصة ).

تستخدم الطائرات العسكرية والمروحيات المدنية نوعًا آخر يُسمى U-174/U (Nexus TP-101)، [ 45 ] ويُعرف أيضًا باسم U-93A/U (Nexus TP-102) [ 46 ] وNexus TP-120. [ 47 ] تُعرف هذه المقابس أيضًا باسم مقابس الناتو الأمريكية . يبلغ قطرها 7.1 مم (0.281 بوصة) وتحتوي على أربعة موصلات، اثنان منها لسماعات الرأس واثنان للميكروفون. كما يُستخدم أيضًا U-384/U (Nexus TP-105)، الذي له نفس قطر U-174/U ولكنه أطول قليلًا ويحتوي على خمسة موصلات بدلًا من أربعة. [ 48 ] [ 49 ]

يوجد موصل بريطاني رباعي الموصلات مشابه بشكل مربك، من النوع 671 (10H/18575)، بقطر أكبر قليلاً يبلغ 7.57 مم (0.298 بوصة) [ 50 ]، ويستخدم في سماعات الرأس في العديد من الطائرات العسكرية البريطانية، ويشار إليه غالبًا باسم موصل الناتو البريطاني أو موصل الناتو الأوروبي . [ 51 ]

للاستخدام العام

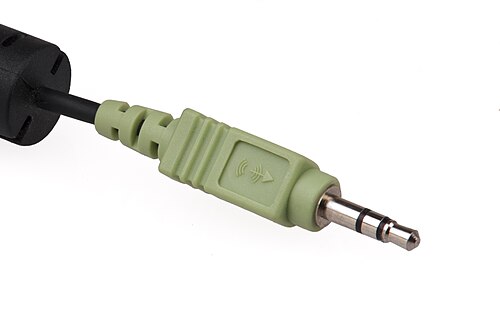

 موصل هاتف 3.5 ملم
 موصل هاتف TRRS رباعي الموصلات بقطر 3.5 مم

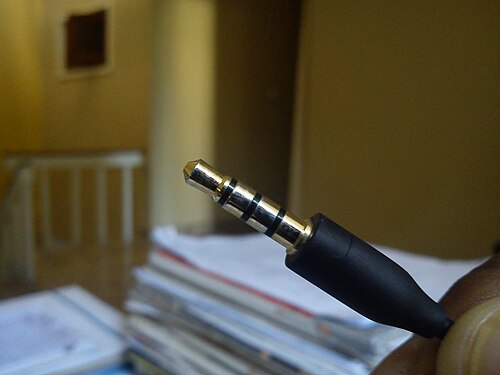

 موصل هاتف TRRRS خماسي الموصلات بقطر 3.5 مم

في الترتيب الأكثر شيوعًا، والمتوافق مع الغرض الأصلي للتصميم، يتم توصيل القابس الذكري بكابل، بينما يتم تركيب المقبس الأنثوي في جهاز. تتوفر مجموعة كبيرة ومتنوعة من مقابس الخطوط ومقابس اللوحات، بما في ذلك مقابس تناسب أحجام الكابلات المختلفة، ومقابس بزاوية قائمة، بالإضافة إلى مقابس ومقابس ضمن نطاقات سعرية متنوعة وبقدرات تيار تصل إلى 15 أمبير لبعض الإصدارات شديدة التحمل مقاس 1/4 بوصة والمخصصة لتوصيلات مكبرات الصوت . [ 52 ]

تشمل الاستخدامات الشائعة لمقابس الهاتف والمآخذ المتوافقة معها ما يلي:

  • تتوفر منافذ سماعات الرأس والأذن في مجموعة واسعة من الأجهزة. تُعدّ المقابس مقاس 6.35 مم  ( ربع بوصة ) شائعة في أجهزة الصوت المنزلية والاحترافية، بينما تُعتبر المقابس مقاس 3.5 مم شائعة الاستخدام في أجهزة الصوت المحمولة وسماعات الرأس. أما المقابس مقاس 2.5 مم فهي أقل شيوعًا، ولكنها تُستخدم في أجهزة الاتصالات مثل الهواتف اللاسلكية والهواتف المحمولة وأجهزة الاتصال اللاسلكي ثنائية الاتجاه ، خاصةً في السنوات الأولى من القرن الحادي والعشرين قبل أن يصبح مقاس 3.5 مم معيارًا في الهواتف المحمولة. وقد بدأ استخدام منافذ سماعات الرأس في الهواتف الذكية بالتراجع منذ عام 2020.    لصالح موصلات USB-C وحلول البلوتوث اللاسلكية .
  • تستخدم الأجهزة الإلكترونية الاستهلاكية، مثل الكاميرات الرقمية وكاميرات الفيديو ومشغلات أقراص DVD المحمولة  ، موصلات 3.5 مم لإخراج الفيديو والصوت المركب. عادةً، يُستخدم موصل TRS للصوت أحادي غير متوازن مع الفيديو، وموصل TRRS للصوت ستيريو غير متوازن مع الفيديو التناظري. غالبًا ما تنتهي الكابلات المصممة لهذا الاستخدام بموصلات RCA في الطرف الآخر. يوجد أيضًا منفذ فيديو/صوت مدمج في بعض أجهزة الكمبيوتر؛ حيث تحتوي عدة أجيال من Raspberry Pi على صوت وفيديو تناظريين من نفس المنفذ، كما استخدمت سوني هذا النوع من التوصيل كمخرج تلفزيون في بعض طرازات أجهزة الكمبيوتر المحمولة Vaio .
  • تستخدم سماعات الرأس وأجهزة التحدث الحر عادةً موصلات 3.5  مم أو 2.5  مم. تُستخدم موصلات TRS لإخراج الصوت أحادي القناة وميكروفون غير متوازن (مع أرضي مشترك). تضيف موصلات TRRS رباعية الموصلات قناة صوتية إضافية لإخراج الصوت ستيريو. قد تكون موصلات TRRS المستخدمة لهذا الغرض متوافقة أحيانًا مع موصلات TRS، وذلك حسب طريقة استخدام نقاط التلامس.
  • مدخلات الميكروفون في مسجلات الشريط والكاسيت، وأحيانًا مع مفتاح تحكم عن بعد على الحلقة، وفي مسجلات الكاسيت أحادية الصوت المبكرة، غالبًا ما تكون نسخة ثنائية الدبابيس تتكون من  TS 3.5 مم للميكروفون و  TS 2.5 مم للتحكم عن بعد الذي يقوم بتشغيل مصدر طاقة المسجل.
  • تستخدم الآلات الموسيقية، مثل الغيتارات ولوحات المفاتيح الرقمية ومجموعات الطبول الإلكترونية، بالإضافة إلى معدات الصوت المرتبطة بها مثل مكبرات الصوت ووحدات المؤثرات، موصلات TS مقاس 6.35 مم بشكل عام. [ 35 ] [ 36 ]
  • نقاط التوصيل ( نقاط الإدخال ) في مجموعة واسعة من المعدات. ومن الأمثلة غير المألوفة على ذلك آلة إنجما ، التي احتوت على لوحة توصيل كجزء من نظام التشفير الخاص بها.

صوت الكمبيوتر

منافذ بطاقة الصوت المرمزة بالألوان والتي يمكن العثور عليها في اللوحة الخلفية لجهاز الكمبيوتر الشخصي
يشير لون هذا الموصل إلى أنه يجب توصيله بمقبس إخراج الصوت الخاص بجهاز الكمبيوتر.

قد تجد في أجهزة الكمبيوتر الشخصية عددًا من  منافذ الإدخال والإخراج بقياس 3.5 مم ، سواءً من مكونات الصوت المدمجة الشائعة في اللوحات الأم أو من بطاقات الصوت الخارجية . يُعدّ نظام ترميز الألوان الخاص بمنافذ TRS بقياس 3.5 مم، والمذكور في دليل تصميم أنظمة الكمبيوتر الشخصي لعام 1999، شائعًا، حيث يُخصّص اللون الوردي للميكروفون ، والأزرق الفاتح لمدخل الخط ، والأخضر الليموني لمستوى الخط . وقد اعتُمدت مواصفات AC'97 وخليفتها Intel High Definition Audio لعام 2004 على نطاق واسع، وهي، مع أنها لا تُلزم بوجود منافذ فعلية، إلا أنها تُقدّم مواصفات لموصل اللوحة الأمامية مع تخصيصات دبابيس لمنفذين مع خاصية الكشف عن المقابس. تحتوي اللوحات الأمامية عادةً على منفذ إخراج ستيريو لسماعات الرأس، ومنفذ إدخال ستيريو للميكروفون (وهو أقل شيوعًا). قد تحتوي اللوحة الخلفية على منافذ إضافية، وأكثرها شيوعًا لمخرج الخط ، والميكروفون ، ومدخل الخط ، وأقل شيوعًا لمخارج الصوت المحيطي المتعددة . تميل أجهزة الكمبيوتر المحمولة والأجهزة اللوحية إلى احتواء عدد أقل من المنافذ مقارنةً بأجهزة الكمبيوتر المكتبية نظرًا لقيود الحجم.

طاقة الميكروفون

تتضمن بعض أجهزة الكمبيوتر  مقبس TRS مقاس 3.5 مم لميكروفون أحادي، يوفر جهد انحياز  5 فولت على الحلقة لتشغيل مضخم الإشارة المدمج في ميكروفون إلكتروني ، مع العلم أن التفاصيل تختلف باختلاف الشركة المصنعة. [ 53 ] يُعد مقبس ميكروفون Apple PlainTalk نموذجًا تاريخيًا يقبل إما مدخل خط 3.5 مم أو قابس TRS مطول 3.5 مم، حيث يحمل طرفه طاقة المضخم.

مقابس سماعات الرأس TRRS

تحتوي بعض أجهزة الكمبيوتر الحديثة، وخاصة أجهزة الكمبيوتر المحمولة، على  منافذ سماعات رأس TRRS مقاس 3.5 ملم، وهي متوافقة مع سماعات الهواتف ويمكن تمييزها من خلال رمز سماعة الرأس بدلاً من رموز سماعات الرأس أو الميكروفون المعتادة. وتُستخدم هذه المنافذ بشكل خاص في تقنية الصوت عبر بروتوكول الإنترنت (VoIP) .

صوت محيطي

تحتوي بطاقات الصوت التي تدعم الصوت المحيطي 5.1 على ثلاثة منافذ لاستيعاب ست قنوات: القناة الأمامية اليسرى واليمنى، والقناة المحيطية اليسرى واليمنى، والقناة المركزية ومضخم الصوت. أما بطاقات الصوت 6.1 و7.1 من Creative Labs، فتستخدم منفذًا واحدًا ثلاثي الموصلات (للسماعات الأمامية ) ومنفذين رباعيي الموصلات. [ ب ] يتيح ذلك استيعاب القناة المركزية الخلفية (6.1) أو القناتين الخلفية اليسرى واليمنى (7.1) دون الحاجة إلى منافذ إضافية على بطاقة الصوت.

تحتوي بعض أجهزة الكمبيوتر المحمولة على منفذ  TRS/ TOSLINK مدمج بقياس 3.5 مم ، يدعم إخراج الصوت الاستريو باستخدام موصل TRS أو مخرج TOSLINK الرقمي (استريو أو 5.1 Dolby Digital / DTS ) باستخدام محول بصري مناسب. تأتي معظم أجهزة iMac مزودة بهذه الميزة القياسية لإخراج الصوت الرقمي/التناظري المدمج، بينما احتوت أجهزة MacBook القديمة على منفذين، أحدهما لإدخال الصوت التناظري/الرقمي والآخر للإخراج. تم الاستغناء عن دعم الإدخال في العديد من الطرازات اللاحقة [ 54 ] [ 55 ].

التوافق مع أعداد مختلفة من الحلقات

كان الاستخدام الأصلي لمقبس الهاتف ذي القطر 6.35 مم  ( ربع بوصة ) في مقاسم الهاتف اليدوية. [ 56 ] وقد استُخدمت العديد من التكوينات المختلفة لهذه المقابس، بعضها يتسع لخمسة موصلات أو أكثر، مع أشكال مختلفة لأطرافها. ومن بين هذه الأنواع العديدة، كان الإصدار ثنائي الموصل ذو الطرف المستدير هو الوحيد المتوافق بين مختلف الشركات المصنعة، وهو التصميم الذي اعتُمد في البداية للاستخدام مع الميكروفونات ، والقيثارات الكهربائية، وسماعات الرأس ، ومكبرات الصوت ، وغيرها من المعدات الصوتية .

عندما طُرح إصدار ثلاثي الموصلات من  قابس 6.35 مم للاستخدام مع سماعات الرأس الاستريو، صُمم طرفه بشكل أكثر حدة لتسهيل تصنيع مقابس تقبل قابسات الاستريو فقط، وذلك لتجنب حدوث ماس كهربائي في القناة اليمنى للمضخم. وقد تم التخلي عن هذه المحاولة منذ زمن، وأصبح المتعارف عليه الآن أن جميع القوابس تتوافق مع جميع المقابس من نفس الحجم، سواء كانت متوازنة أو غير متوازنة، أحادية أو استريو. معظم  قوابس 6.35 مم، أحادية أو استريو، لها الآن شكل قابس الاستريو الأصلي، على الرغم من استمرار إنتاج عدد قليل من القوابس الأحادية ذات الشكل الدائري. أما أشكال قوابس الاستريو المصغرة والصغيرة جدًا، فقد كانت دائمًا مطابقة لقوابس أحادية من نفس الحجم.

نتائج هذا التوافق المادي هي:

  • إذا تم إدخال قابس ثنائي الموصلات في مقبس ثلاثي الموصلات ، فإن حلقة المقبس تُحدث تماسًا كهربائيًا مع الأرض، وبالتالي تُفقد أي إشارة مُرسلة من حلقة المقبس. قد تتسبب الأجهزة غير المصممة لتحمل هذا التماس، على سبيل المثال، في تلف قناة مكبر الصوت .
  • عند توصيل قابس ثلاثي الموصلات بمقبس ثنائي الموصلات ، عادةً ما تبقى حلقة القابس غير موصولة. هذه الدائرة المفتوحة قد تشكل خطراً على الأجهزة التي تستخدم الصمامات المفرغة ، لكن معظم الأجهزة الإلكترونية الصلبة تتحمل حالة الدائرة المفتوحة.

على سبيل المثال، تسمح المعدات التي تتعرف على هذا القصر المحتمل بما يلي:

  • ستستخدم الأجهزة أحادية الصوت التي تستقبل مخرجات ستيريو ببساطة القناة اليسرى (الطرفية) كإشارة إدخال أحادية الصوت وستفقد القناة اليمنى (الحلقة) للصوت الستيريو.
  • سيتم استقبال المكون الموجب (الطرف) للإشارة المتوازنة، ولكن بدون الفوائد الكاملة للصوت المتوازن، حيث سيتم فقدان المكون السالب (الرنين) للإشارة.

قد تكون بعض الأجهزة ذات عدد أكبر من الرنات متوافقة مع أجهزة أخرى من نفس النوع ولكن بعدد أقل من الرنات، أو قد تتسبب في تلفها. على سبيل المثال،  غالبًا ما تكون مقابس TRRS مقاس 3.5 مم التي تقبل سماعات TRRS (سماعات ستيريو مزودة بميكروفون) متوافقة مع سماعات TRS ستيريو القياسية، حيث أن نقطة التلامس التي تتوقع إشارة الميكروفون ستتصل بالأرضي، وبالتالي لن تُصدر أي إشارة. في المقابل، يمكن توصيل سماعات TRRS هذه بمقابس TRS، وفي هذه الحالة قد تعمل مكبرات الصوت الخاصة بها على الرغم من أن الميكروفون لن يعمل (سيتم فصل نقطة تلامس إشارة الميكروفون). [ 57 ]

بسبب عدم وجود معايير موحدة في السابق فيما يتعلق بأبعاد (طول) موصل الحلقة والأجزاء العازلة على جانبيه في موصلات الهاتف مقاس 6.35  مم ( ربع بوصة ) ، وعرض الموصلات في مختلف العلامات التجارية والأجيال من المقابس، قد تحدث أحيانًا مشكلات في التوافق بين مختلف أنواع المقابس. قد يؤدي ذلك إلى حدوث تماس كهربائي بين موصل الحلقة وموصل الغلاف في موصل الهاتف.

فيديو

 موصلات TRRS بأطوال مختلفة 3.5 مم

تستخدم بعض الأجهزة التي تتطلب إدخال أو إخراج فيديو مع صوت ستيريو  موصلات TRRS مقاس 3.5 مم. يوجد نوعان غير متوافقين، أحدهما بطول 15 مم (0.59 بوصة) والآخر بطول 17 مم (0.67 بوصة) ، وقد يؤدي استخدام النوع الخاطئ إلى عدم عمل الجهاز أو إلى تلفه.

قد يؤدي إدخال  القابس الأطول (17 مم) بالكامل في مقبس مصمم للقابس الأقصر (15  مم) إلى تلف المقبس، وقد يتسبب في تلف أي أجهزة إلكترونية موجودة خلفه مباشرةً. مع ذلك، فإن إدخال القابس جزئيًا سيفي بالغرض، لأن المسافة بين طرف القابس وحلقاته متساوية في كلا النوعين.

قد لا يتم تثبيت قابس أقصر في مقبس مصمم للموصل الأطول بإحكام وقد يؤدي ذلك إلى توجيه إشارة خاطئ أو حدوث ماس كهربائي داخل الجهاز (على سبيل المثال، قد يتسبب طرف القابس في حدوث ماس كهربائي بين نقاط التلامس داخل المقبس - الطرف/الحلقة 1، وما إلى ذلك).

يُعدّ الإصدار الأقصر  TRRS بطول 15 مم أكثر شيوعًا ومتوافقًا ماديًا مع  موصلات TRS و TS القياسية بطول 3.5 مم.

معدات التسجيل

الأجهزة الاستريو التي تستخدم "الطاقة الموصولة بالكهرباء": يتم توصيل كبسولات الإلكتريت بهذه الطريقة.

تستخدم العديد من كاميرات الفيديو الصغيرة وأجهزة الكمبيوتر المحمولة وأجهزة التسجيل وغيرها من الأجهزة الاستهلاكية  موصل ميكروفون بقطر 3.5 ملم لتوصيل الميكروفون بالنظام. وتنقسم هذه الأجهزة إلى ثلاث فئات:

  • الأجهزة التي تستخدم ميكروفونًا غير مزود بمصدر طاقة: عادةً ما يكون ميكروفونًا ديناميكيًا أو كهرضغطياً رخيص الثمن . يولد الميكروفون جهده الخاص ولا يحتاج إلى مصدر طاقة.
  • الأجهزة التي تستخدم ميكروفونًا ذاتي التشغيل: عادةً ما يكون ميكروفونًا مكثفًا مزودًا بمضخم صوت داخلي يعمل بالبطارية.
  • الأجهزة التي تستخدم ميكروفونًا يعمل بالطاقة الكهربائية : ميكروفون إلكتروني يحتوي على مضخم FET داخلي . توفر هذه الأجهزة إشارة عالية الجودة بحجم صغير جدًا. مع ذلك، يحتاج مضخم FET الداخلي إلى مصدر طاقة تيار مستمر، يُوفر كجهد انحياز لترانزستور مضخم أولي داخلي. يتم توفير الطاقة الكهربائية عبر نفس خط إشارة الصوت، باستخدام مرشح RC . يغذي جهد الانحياز المستمر مضخم FET (بتيار منخفض)، بينما يفصل المكثف مصدر التيار المستمر عن مدخل التيار المتردد لجهاز التسجيل. عادةً، تكون القيم كالتالي: V = 1.5  فولت، R = 1  كيلو أوم، C = 47  ميكرو فاراد. إذا كان جهاز التسجيل يوفر الطاقة الكهربائية، والميكروفون لا يحتاجها، فسيعمل كل شيء بشكل جيد في الغالب. أما في الحالة المعاكسة (جهاز التسجيل لا يوفر الطاقة؛ الميكروفون يحتاجها)، فلن يتم تسجيل أي صوت.

الأجهزة المحمولة

تستخدم جميع طرازات iPhone من الجيل الأول إلى 6S و SE (الجيل الأول) موصل هاتف رباعي الموصلات (TRRS) (في المنتصف) لسماعة رأس سلكية.

كانت مقابس الصوت ثلاثية أو رباعية الموصلات (TRS أو TRRS) بقياس 2.5  مم و3.5  مم شائعة في الهواتف المحمولة القديمة والهواتف الذكية على التوالي، حيث توفر صوتًا أحاديًا (ثلاثي الموصلات) أو ستيريو (رباعي الموصلات) ومدخلًا للميكروفون، بالإضافة إلى إمكانية الإشارة (مثل الضغط على زر للرد على مكالمة). تُستخدم هذه المقابس في كل من سماعات الرأس اللاسلكية وسماعات الرأس الستيريو.

 أصبحت مقابس TRRS (ستيريو مع ميكروفون) مقاس 3.5 مم شائعة الاستخدام في الهواتف الذكية ، وتستخدمها نوكيا وغيرها منذ عام 2006، وكما ذُكر في قسم التوافق، فهي غالبًا ما تكون متوافقة مع  سماعات الرأس الستيريو القياسية مقاس 3.5 مم. كما تتضمن العديد من أجهزة الكمبيوتر، وخاصة أجهزة الكمبيوتر المحمولة، مقبس سماعة رأس TRRS متوافقًا مع سماعات الرأس المخصصة للهواتف الذكية.

تُستخدم الموصلات الأربعة لموصل TRRS لأغراض مختلفة من قِبل الشركات المصنعة المختلفة.  يمكن توصيل أي قابس 3.5 مم ميكانيكيًا بأي مقبس، ولكن العديد من التركيبات غير متوافقة كهربائيًا. على سبيل المثال، قد لا تعمل سماعات TRRS عند توصيلها بمقبس سماعة رأس TRS، أو سماعة رأس TRS بمقبس TRRS، أو سماعات TRRS من شركة مصنعة بمقبس TRRS من شركة أخرى بشكل صحيح، أو قد لا تعمل على الإطلاق. عادةً ما يعمل الصوت الأحادي، ولكن قد لا يعمل الصوت الاستريو أو الميكروفون، أو قد تكون أزرار التشغيل/الإيقاف المؤقت غير نشطة، كما هو شائع عند محاولة استخدام سماعات رأس مزودة بأزرار تحكم لأجهزة iPhone على جهاز Android، أو العكس .

معايير TRRS

يوجد نوعان مختلفان بشكل شائع. كلاهما يضع منفذ الصوت الأيسر على الطرف ومنفذ الصوت الأيمن على الحلقة الأولى، تمامًا مثل موصلات الاستريو. ويختلفان في موضع الميكروفون ومنافذ الإرجاع.

يضع معيار OMTP سلك التأريض على الغلاف الخارجي وسلك الميكروفون على الحلقة الثانية. [ 58 ] وقد اعتُمد كمعيار وطني صيني YDT 1885–2009. في الغرب، يُستخدم هذا المعيار غالبًا في الأجهزة القديمة، مثل هواتف نوكيا القديمة، وهواتف سامسونج الذكية القديمة ، وبعض هواتف سوني إريكسون . [ 59 ] ويُستخدم على نطاق واسع في المنتجات المُخصصة للسوق الصينية. [ 60 ] [ 61 ] ويمكن تمييز سماعات الرأس التي تستخدم هذا التوصيل أحيانًا بفواصل بلاستيكية سوداء بين الحلقات. [ 62 ] [ 61 ]

يعكس معيار CTIA / AHJ هذه التوصيلات، حيث يوضع الميكروفون على الغلاف. وقد استُخدم هذا المعيار في سلسلة هواتف آيفون من آبل حتى إصداري 6S و SE (الأول) . في الغرب، جعلت هذه المنتجات منه المعيار الفعلي لتقنية TRRS. [ 63 ] [ 64 ] [ 65 ] ويُستخدم الآن في أجهزة HTC ، وهواتف سامسونج ونوكيا وسوني الحديثة ، وغيرها. من عيوب هذا المعيار أن الميكروفون قد يتعرض لتماس كهربائي مع الأرض إذا كان هيكل الجهاز معدنيًا وكان للغلاف حافة تلامس الهيكل. تُعرف سماعات الرأس التي تستخدم هذا النوع من التوصيل أحيانًا بفواصل بلاستيكية بيضاء بين الحلقات. [ 62 ] [ 61 ]

إذا تم توصيل سماعة رأس CTIA بجهاز OMTP، فإن انقطاع التأريض يؤدي فعليًا إلى توصيل السماعات على التوالي، ولكن بطورين متعاكسين . هذا يُخفي صوت المغني في تسجيلات الموسيقى الشعبية الشائعة، حيث يكون المغني في المنتصف. إذا تم الضغط باستمرار على زر الميكروفون الرئيسي، مما يؤدي إلى حدوث تماس كهربائي عبر الميكروفون واستعادة التأريض، فقد يُسمع الصوت الصحيح. [ 61 ]

معيارنصيحةالحلقة 1الحلقة 2كمالأجهزة التي تستخدم هذا المعيار
CTIA ، AHJالصوت الأيسرالصوت الأيمنأرضيميكروفونمعظم أجهزة أندرويد . [ 66 ] أبل ، إتش تي سي ، إل جي ، بلاك بيري ، أحدث هواتف نوكيا ( بما في ذلك الجيل الأول من لوميا والطرازات اللاحقة )، أحدث هواتف سامسونج ، جولا ، مايكروسوفت (بما في ذلك سيرفس ووحدة تحكم إكس بوكس ​​ون )، سوني بلاي ستيشن 4 ( دوال شوك 4 [ 67 ] )، جوجل بيكسل 4a، ليبريم 5
AV على نمط CTIA [ 68 ]الصوت الأيسرالصوت الأيمنأرضيفيديو CVBSأجهزة Apple iPod (حتى الجيل السادس)، و Raspberry Pi (من عام 2014 فصاعدًا)، و Xbox 360 E ، وZune (متوقف عن العمل)، وبعض الهواتف المحمولة القديمة (بما في ذلك Nokia N93 و Nokia N95 و Samsung Galaxy S GT -I9000 و T - Mobile Sidekick 4G ) .
OMTPالصوت الأيسرالصوت الأيمنميكروفونأرضينوكيا القديمة وكذلك لوميا بدءًا من الجيل الثاني)، [ 71 ] سامسونج القديمة ( أجهزة Chromebook 2012 )، بعض هواتف سوني إريكسون الذكية القديمة ( أجهزة Xperia 2010 و2011 )، [ 72 ] سوني ( بلاي ستيشن فيتا )، ون بلس ون .
أجهزة راديو على غرار OMTPالمتحدثاستنساخميكروفون / زر التحدثأرضيجهاز لاسلكي محمول للهواة من نوع ياسو FT-60R . [ 73 ] [ 74 ] [ 75 ]
فيديو/صوت 1الصوت الأيسرفيديو CVBSأرضيالصوت الأيمنكاميرات الفيديو من سوني وباناسونيك . في بعض كاميرات الفيديو القديمة من سوني، كان هذا المنفذ يُستخدم أيضًا كمنفذ لسماعات الرأس. عند إدخال قابس سماعة الرأس، يتم توصيل الحلقة 2 بنقطة التلامس الخارجية، وتُخرج الكاميرا الصوت الصحيح عبر الحلقة 1. [ 76 ]
فيديو/صوت 2فيديو CVBSالصوت الأيسرالصوت الأيمنأرضيكاميرات فيديو غير معروفة، ومشغلات أقراص الفيديو الرقمية المحمولة، وجهاز بث تلفزيوني مباشر من ويسترن ديجيتال، وبعض أجهزة تلفزيون إل جي الأحدث.
فيديو/صوت 3فيديو CVBSالصوت الأيسرأرضيالصوت الأيمنتلفزيونات توشيبا
فيديو/صوت 4الصوت الأيسرالصوت الأيمنفيديو CVBSأرضيجراندستريم GXV-3500 [ 77 ]

يُعرَّف الموصل رباعي الأقطاب 3.5  مم بالمعيار الياباني JEITA/EIAJ RC-5325A، "المقابس والمآخذ المصغرة متحدة المركز رباعية الأقطاب"، الذي نُشر لأول مرة عام 1993. [ 78 ] أما موصلات TRS ثلاثية الأقطاب 3.5  مم فتُعرَّف في JIS C 6560. انظر أيضًا JIS C 5401 وIEC 60130-8.

يعيد جهاز iPod Shuffle 2G من Apple استخدام منفذ TRRS الخاص به ليس فقط للصوت ولكن أيضًا للشحن والمزامنة عبر USB عند توصيله بقاعدة الشحن. [ 79 ]

قابلية التشغيل البيني

تحدد مواصفات كابل وموصل USB Type-C آلية تحويل من مقبس USB-C إلى مقبس TRRS رباعي الأقطاب، لاستخدام سماعات الرأس، وتدعم كلاً من نمطي CTIA وOMTP (YD/T 1885–2009). [ 80 ] تتعامل بعض الأجهزة بسلاسة مع العديد من معايير المقابس، [ 81 ] [ 82 ] وتتوفر تطبيقات مادية لذلك كمكونات. [ 83 ] يتم ذلك في بعض الحالات بتطبيق جهد كهربائي على الغلاف والحلقة الثانية للكشف عن التوصيلات. بعد ذلك، يمكن تبديل الموصلين الأخيرين للسماح باستخدام جهاز مصمم وفقًا لأحد المعايير مع سماعة رأس مصممة وفقًا للمعيار الآخر. [ 84 ]

معايير TRRRS

 طوّر الاتحاد الدولي للاتصالات (ITU-T) معيار TRRRS للموصلات 3.5 مم. [ 85 ] يُحدد هذا المعيار، المسمى P.382 (وكان يُعرف سابقًا باسم P.MMIC)، المتطلبات الفنية وطرق الاختبار لتكوين مقبس وقابس بخمسة موصلات. بالمقارنة مع معيار TRRS، يوفر معيار TRRRS موصلًا إضافيًا يُمكن استخدامه لتوصيل ميكروفون ثانٍ أو لتزويد ملحق الصوت بالطاقة أو إعادته إليه.

يتطلب معيار P.382 أن تكون المقابس والمآخذ المتوافقة متوافقة مع موصلات TRRS وTRS القديمة. لذا، ينبغي أن تسمح موصلات TRRRRS المتوافقة مع معيار P.382 بالتكامل السلس عند استخدامها في المنتجات الجديدة. تُمكّن موصلات TRRRRS تطبيقات الصوت التالية: إلغاء الضوضاء النشط، والتسجيل ثنائي الأذن، وغيرها، حيث يمكن توصيل خطي ميكروفون تناظريين مباشرةً بجهاز مضيف. وقد شاع استخدامها في هواتف سوني بدءًا من Xperia Z1 و Xperia XZ1 و Xperia 1 II .

تم تقديم معيار TRRRS آخر  للموصلات 4.4 مم في عام 2015، وهو معيار JEITA RC-8141C، ويُستخدم لتوصيلات الصوت المتوازنة ، وخاصةً لكابلات سماعات الرأس . يُطلق على هذا الموصل غالبًا اسمموصل بنتاكون ، نسبةً إلى العلامة التجارية لشركة نيبون ديكس (NDICS). يُستخدم هذا الموصل في بعض منتجات سوني، مثلM1Zمن سلسلة سيجنتشر، وفي بعضمنتجاتسينهايزر،HD 820أو مضخم سماعات الرأس HDV 820 DAC. [ 86 ] [ 87 ]

تبديل جهات الاتصال

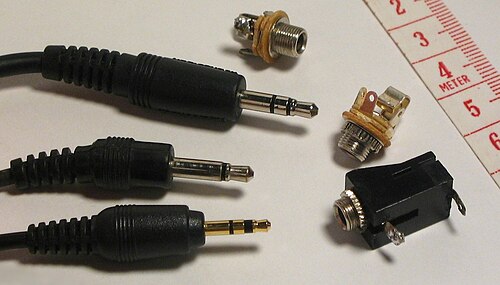

مقابس ومآخذ هاتف صغيرة. جميعها بقياس 3.5  مم باستثناء المقابس المطلية بالذهب، فهي بقياس 2.5  مم. أحد  المآخذ بقياس 3.5 مم ثنائي الموصل، بينما البقية ثلاثية الموصل. في هذه المجموعة، تحتوي المآخذ ذات اللون البني الفاتح على مفاتيح مغلقة عادةً.

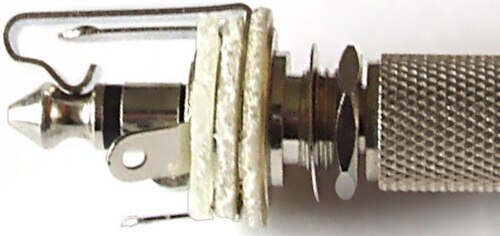

موصل هاتف، 6.35  مم، مقبس مزود بمفاتيح توصيل
موصل الهاتف، 6.35  مم، مقبس مزود بمفاتيح توصيل وقابس مُدخل

قد تتضمن المقابس المثبتة على اللوحة نقاط تلامس للتبديل. في أغلب الأحيان، يُزود مقبس الصوت الأحادي بنقطة تلامس واحدة مغلقة عادةً (NC)، تكون متصلة بطرف التوصيل (الخط الحي) عندما لا يكون هناك قابس في المقبس، وتنفصل عند إدخال قابس. أما مقابس الصوت الاستريو، فتُزود عادةً بنقطتي تلامس مغلقتين عادةً، واحدة للطرف (القناة اليسرى) والأخرى للحلقة أو الطوق (القناة اليمنى). تحتوي بعض المقابس أيضًا على مثل هذه التوصيلة على الغلاف. ولأن هذه النقطة عادةً ما تكون موصولة بالأرض، فهي ليست ذات فائدة كبيرة في تبديل الإشارات، ولكن يمكن استخدامها للإشارة إلى الدوائر الإلكترونية بأن المقبس قيد الاستخدام. في حالات أقل شيوعًا، قد تحتوي المقابس على نقاط تلامس مفتوحة عادةً (NO) أو نقاط تلامس قابلة للتبديل، أو قد تكون نقاط التلامس للتبديل معزولة عن إشارات الموصل.

كان الغرض الأصلي من هذه الملامسات هو التحويل في مقاسم الهاتف، والتي كانت لها أنماط عديدة. وكان من الشائع وجود مجموعتين من ملامسات التحويل، معزولة عن ملامسات الموصل. أما النمط الأحدث، وهو ملامس مغلق عادةً لكل مسار إشارة، متصل داخليًا بملامس الموصل، فيعود إلى استخدامها كمقابس سماعات رأس. في العديد من مكبرات الصوت والأجهزة التي تحتوي عليها، مثل الأورغن الإلكتروني، يوجد مقبس سماعات رأس يفصل مكبرات الصوت عند استخدامها. ويتم ذلك بواسطة ملامسات التبديل هذه. وفي أجهزة أخرى، يتم توفير حمل وهمي عند عدم توصيل سماعات الرأس. ويمكن توفير ذلك بسهولة أيضًا بواسطة ملامسات الإغلاق عادةً.

تم اكتشاف استخدامات أخرى لهذه الموصلات. أحدها هو قطع مسار الإشارة في وحدة المزج لإدخال معالج المؤثرات. ويتم ذلك باستخدام موصل مغلق عادةً (NC) واحد من مقبس ستيريو لتوصيل طرفي الموصل معًا لتفعيل خاصية التجاوز عند عدم إدخال أي قابس. ويُستخدم ترتيب مماثل في لوحات التوصيل للتطبيع ( انظر لوحة التوصيل §  التطبيع ).

عند استخدام مقبس 3.5  مم أو 2.5  مم كموصل مدخل طاقة تيار مستمر، يمكن استخدام مفتاح اتصال لفصل البطارية الداخلية كلما تم توصيل مصدر طاقة خارجي، وذلك لمنع إعادة شحن البطارية بشكل غير صحيح.

للاستغناء عن مفتاح الطاقة المنفصل، يُستخدم مقبس ستيريو قياسي في معظم دواسات تأثيرات الغيتار التي تعمل بالبطارية . يتم توصيل الطرف السالب للبطارية الداخلية بطرف التوصيل الخارجي للمقبس. عند توصيل قابس ثنائي الموصل (أحادي)، تُحدث دائرة قصر بين طرف التوصيل الخارجي والحلقة اتصالاً بين البطارية الداخلية ودائرة الجهاز، مما يضمن تشغيله أو إيقافه تلقائيًا عند إدخال أو إزالة سلك الإشارة.

تصميم

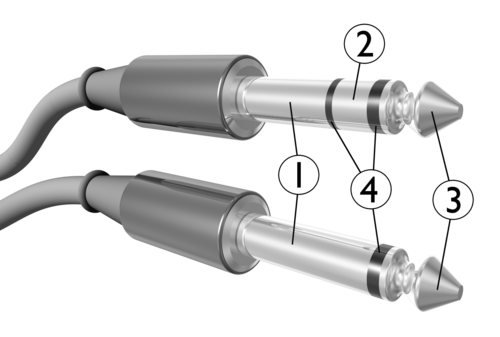

  1. الغلاف: عادةً ما يكون أرضيًا
  2. الحلقة: القناة اليمنى لإشارات الاستريو، والقطبية السالبة لإشارات المونو المتوازنة، ومصدر الطاقة لمصادر إشارات المونو التي تستهلك الطاقة
  3. نصيحة : القناة اليسرى للإشارات الاستريو، والقطبية الموجبة للإشارات الأحادية المتوازنة، وخط الإشارة للإشارات الأحادية غير المتوازنة
  4. حلقات عازلة

تتكون مجموعة الموصل عادةً من دبوس واحد أو أكثر مجوف ودبوس واحد صلب. ثم يتم تجميع المقبس باستخدام دبابيس مفصولة بمادة عازلة .

الموصلات المتآكلة، أو التي لم تُصنع وفقًا لمعايير دقيقة، عُرضة للتسبب في ضعف التوصيلات. [ 88 ] وبحسب مادة سطح الموصلات، يمكن تنظيف الموصلات المتآكلة باستخدام مادة تلميع (كما هو شائع في الموصلات النحاسية الصلبة) أو منظف الموصلات (للموصلات المطلية). [ 88 ]

تم استخدام عدد كبير من تكوينات المقابس، بما في ذلك ما يلي، على الرغم من أن مقبس أحادي وستيريو البسيط (المثالين A وB) هما الأكثر شيوعًا: [ 89 ]

أمثلة على تكوينات المقابس (موجهة بحيث يدخل القابس من اليمين)
أ. موصل هاتف TS ثنائي الموصلات (بدون مفاتيح إضافية). يُمثل المستطيل الموجود على اليمين نقطة التوصيل بالغطاء، بينما يُمثل الخط ذو الشق نقطة التوصيل بالطرف. وتُوضح توصيلات الأسلاك بدوائر بيضاء.
ب. موصل هاتف TRS ثلاثي الموصلات (بدون مفاتيح إضافية). الموصل العلوي هو الطرف، لأنه الأبعد عن الغلاف. يظهر الغلاف موصولاً مباشرةً بالهيكل، وهو تكوين نموذجي للتوصيل المتوازن. تستخدم بعض المقابس البلاستيك لعزل الغلاف عن الهيكل، وتوفير نقطة توصيل منفصلة للغلاف، كما في الشكل أ .
ج. مقبس ثلاثي الموصلات مزود بمفتاحين أحاديي القطب ثنائيي الاتجاه معزولين ، يتم تفعيلهما بإدخال قابس في المقبس، مما يؤدي إلى فصل أحد طرفي المفتاح وتوصيل الآخر. تشير رؤوس الأسهم البيضاء إلى التوصيل الميكانيكي، بينما تشير رؤوس الأسهم السوداء إلى التوصيل الكهربائي. يُعد هذا التكوين مفيدًا للأجهزة التي تعمل عند إدخال القابس، وتنطفئ عند عدم إدخاله، حيث يتم توجيه الطاقة عبر المفاتيح.
د. مقبس ثلاثي الموصلات مزود بمفتاحين مغلقين عادةً متصلين بالموصلات نفسها. يُفيد هذا في توحيد لوحة التوصيل . ومن الاستخدامات الشائعة الأخرى استخدامه كمقبس سماعات ستيريو يقوم بإيقاف تشغيل الإخراج الافتراضي (مكبرات الصوت) عند توصيل الموصل.

إشارات صوتية

دبوسأحادي غير متوازنمدخل/مخرج أحادي متوازن (أحادي) [ 90 ] [ أ ] [ ب ]ستيريو غير متوازن
مدخل/مخرج (بسيط)أدخل [ 94 ]
نصيحةإشارةإرسال أو استقبال الإشارةإيجابي، حارالقناة اليسرى
جرسالتأريض، أو عدم وجود اتصالإرسال أو إعادة الإشارةسلبي، باردالقناة اليمنى
كمالأرض [ ج ]
ملحوظات
  1. ↑ استخدم الإصدار الأول من خلاط ماكي 1604 الشهير ، CR1604، نظام توصيل بمقبس ذي طرف سالب وحلقة موجبة على مخرجي الصوت الرئيسيين الأيسر والأيمن. [ 91 ] [ 92 ]
  2. ↑ استخدمت مكبرات الصوت QSC المبكرةمخطط توصيل إدخال بطرف سالب وحلقة موجبة. [ 93 ]
  3. ↑ لا تستخدم مُوازنات/مُقسّمات خطوط Whirlwind الغلاف كموصل في مدخل سماعة الهاتف TRS غير المتوازن مقاس 6.35 مم  / 1/4 بوصة . يتم توصيل طرفي السلك (الطرف والحلقة) بطرفي المحول؛ الغلاف غير موصول. [ 95 ]

صوت متوازن

يحتوي جهاز سوني ووكمان NW-ZX300 على مخرج بنتاكون متوازن 4.4  مم إلى جانب مخرج غير متوازن قياسي 3.5 مم.

عند استخدام موصل الهاتف لإنشاء اتصال صوتي متوازن ، يُستخدم الموصلان النشطان لإصدارات تفاضلية من إشارة أحادية. أما الحلقة، المستخدمة للقناة اليمنى في أنظمة الاستريو، فتُستخدم بدلاً من ذلك كمدخل عاكس.

المزايا

عندما تكون المساحة محدودة، توفر موصلات TRS بديلاً أكثر إحكاما لموصلات XLR ، ولذلك فهي شائعة في لوحات خلط الصوت الصغيرة .

من المزايا الأخرى التي توفرها موصلات TRS المستخدمة في مداخل الميكروفونات المتوازنة، إمكانية توصيل سلك إشارة غير متوازن قياسي مزود بمقبس TS بسهولة بهذا المدخل. ويتم تأريض المدخل العاكس على حلقة التلامس بشكل صحيح عند ملامسته لجسم الموصل.

العيوب

عند استخدام موصلات الهاتف غير المزودة بمفتاح لتوصيل الصوت المتوازن، يقوم المقبس بتأريض طرف القابس وحلقته عند إدخاله أو فصله، ويبقى التأريض هو الأخير. يتسبب هذا في حدوث طنين وفرقعة وأصوات طقطقة، وقد يُجهد بعض المخارج نتيجة حدوث تماس كهربائي قصير، أو لفترة أطول إذا تُرك القابس نصف موصول.

لا تحدث هذه المشكلة مع موصل XLR أو عند استخدام المقياس B [ 96 ] ، الذي على الرغم من أن قطره 6.35 مم  (0.25  بوصة)، إلا أنه يتميز بطرف أصغر وحلقة غائرة بحيث لا تلامس نقطة التأريض في المقبس طرف أو حلقة القابس. صُمم هذا النوع للاستخدام في الصوت المتوازن، وكان الموصل الأصلي المستخدم في لوحات مفاتيح الهاتف، ولا يزال شائعًا في البث الإذاعي والتلفزيوني والاتصالات السلكية واللاسلكية والعديد من تطبيقات الصوت الاحترافية حيث من الضروري عدم انقطاع الدوائر الدائمة التي تتم مراقبتها عند إدخال أو إزالة الموصلات. يمكن رؤية هذا الشكل المخروطي نفسه المستخدم في قابس المقياس B أيضًا في تطبيقات الطيران والتطبيقات العسكرية على أقطار مختلفة من موصلات المقابس، بما في ذلك قابسي PJ-068 وBantam. أما الشكل الجانبي المستقيم الأكثر شيوعًا، والمستخدم في التطبيقات المنزلية والتجارية والذي نناقشه في معظم هذه المقالة، فيُعرف باسم المقياس A.

بدلاً من ذلك، تحتوي بعض مقابس الصوت المزودة بمفاتيح على مفاتيح عزل مدمجة لا تُفعّل إلا عند إدخال القابس بالكامل. [ 97 ] يمكن استخدام هذا لتجنب مشكلة الإدخال، على سبيل المثال عن طريق توصيل الموصلات عبر مفتاح ثنائي القطب ثنائي الاتجاه لا يُفعّل إلا عند الإدخال الكامل. أو على سبيل المثال، عن طريق جعل المفتاح يتحكم في دائرة كهربائية ترفع مستوى الصوت تدريجيًا بمجرد إدخال القابس بالكامل، وتكتم الصوت عند عدم إدخاله بالكامل.

صوت غير متوازن

تُستخدم موصلات الهاتف ذات الثلاثة أسلاك بشكل شائع كنقاط توصيل صوتية غير متوازنة (أو نقاط إدخال ) ، حيث يوجد مخرج الصوت في العديد من الخلاطات على الطرف ومدخله على الحلقة. ويُشار إلى ذلك غالبًا بـ " إرسال من الطرف، واستقبال من الحلقة" . [ ج ] تحتوي الخلاطات القديمة وبعض الأجهزة الخارجية [ د ] على نقاط إدخال غير متوازنة مع " إرسال من الحلقة، واستقبال من الطرف" . [ هـ ]

في العديد من التطبيقات، يُستخدم مفتاح التلامس داخل مقبس اللوحة لإغلاق الدائرة بين الإرسال والاستقبال عندما لا يكون هناك قابس موصول بنقطة التوصيل. إن دمج وظائف الإرسال والاستقبال عبر موصلات TRS أحادية قياس 1/4 بوصة يقلل المساحة المطلوبة لحقول مقابس الإدخال إلى النصف ، والتي كانت تتطلب في السابق مقبسين، أحدهما للإرسال والآخر للاستقبال .

في بعض مقابس الهاتف TRS ثلاثية الموصلات، يتم توسيع المفهوم باستخدام مقابس هاتف مصممة خصيصًا تقبل قابس هاتف أحادي يتم إدخاله جزئيًا حتى سماع النقرة الأولى ، ثم تقوم بتوصيل طرفه بمسار الإشارة دون قطعه. ويمكن أيضًا استخدام موصلات TRS القياسية بهذه الطريقة بنجاح متفاوت.

في بعض المعدات الصغيرة جدًا بما في ذلك أجهزة المزج المعيارية ، يتم استخدام موصلات الهاتف TS مقاس 3.5  مم لنقاط التوصيل.

انظر أيضاً

ملاحظات توضيحية

  1. ↑ توجد مقابس بقطر داخلي0.210 بوصة أيضًا في مكبرات الصوت الخاصة بأجهزة العرض Bell & Howell 16مم التي توقف إنتاجها. [ 34 ]
  2. ↑ تستخدم وثائق شركة Creative كلمة " قطب" بدلاً من "موصل" لوصف نقاط التلامس الخاصة بالموصل.
  3. ↑ تتمثل إحدى مزايا نقطة توصيل الإرسال الطرفية في أنه إذا تم استخدامها كمخرج فقط، فإن قابس الهاتف أحادي الموصل ثنائي الموصل يقوم بتأريض المدخل بشكل صحيح.
  4. ↑ لا يزال تكوين إرسال الحلقة TRSموجودًا في بعض مقابس إدخال السلسلة الجانبية للضاغط مثل dbx 166XL. [ 98 ]
  5. ↑ يسمح استخدام نمط إدخال طرف الإرجاع لقابس الهاتف الأحادي بإدخال إشارة غير متوازنة مباشرة في الدائرة، على الرغم من أنه في هذه الحالة يجب أن يكون الإخراج قويًا بما يكفي لتحمل التأريض.
  6. ↑ المقابل هو أن هذا المخطط لا يدعم الإشارات المتوازنة، والإشارات غير المتوازنة أكثر عرضة للضوضاء والتشويش والتداخل الخارجي.

مراجع

  1. ↑ "فهم توصيل مقبس TRS: دليل شامل" . خبير البيانات المرئية . 25-12-2021 . تم الاطلاع عليه بتاريخ 2-5-2025 .
  2. ↑ "مواصفات استخدام موصلات "TRS" مع أجهزة MIDI" . جمعية MIDI . مؤرشف من الأصل بتاريخ 23 يوليو 2023. تم الاطلاع عليه بتاريخ 13 ديسمبر 2023 .
  3. ↑ المكتبة الدولية للتكنولوجيا: ... مبادئ الاتصالات الهاتفية ... شركة الكتب الدراسية الدولية، سكرانتون، بنسلفانيا. 1907. ص 36. غلاف حلقة الطرف 0–1922 .
  4. ↑ غاري د. ديفيس ورالف جونز (1989). دليل تقوية الصوت . هال ليونارد. ISBN 0-88188-900-8.
  5. ↑ روبرت ماكليش (2005). إنتاج البرامج الإذاعية . نيونس. ISBN 0-240-51972-8.
  6. ↑ التسميات المرجعية للأجزاء والمعدات الكهربائية والإلكترونية: ASME Y14.44-2008 (حل محل IEEE 200-1975): القسم 2.1.5.3 . ASME، فيرفيلد، نيوجيرسي. 2008. مؤرشف من الأصل في 13 مارس 2010.
  7. ↑ "تسميات مرجعية قياسية من معهد مهندسي الكهرباء والإلكترونيات للأجزاء والمعدات الكهربائية والإلكترونية" . جمعية معايير معهد مهندسي الكهرباء والإلكترونيات .
  8. ↑
    • "موصلات صوتية أسطوانية الشكل" . كتالوج ديجي-كي .
    • "موصلات الصوت والفيديو" . كتالوج شركة Mouser Electronics .
    • "المقابس والمآخذ" . كتالوج سويتشكرافت .
    • "تعريف موصل الهاتف الصغير" . موسوعة مجلة الكمبيوتر . يُعرف أيضًا باسم موصل 3.5  مم أو 1/8 بوصة، وهو عبارة عن قابس ومقبس يستخدم على نطاق واسع لإشارات الصوت التناظرية في الأجهزة المحمولة.
    • محولات مقابس الهواتف الصغيرة . كتالوج RAM Electronics الإلكتروني . مؤرشف من الأصل بتاريخ 13 مارس 2022. تم الاطلاع عليه بتاريخ 15 سبتمبر 2016. (مثال) محول مقبس هاتف ستيريو صغير أنثى 3.5 مم إلى مقبس هاتف ستيريو ذكر 1/4 بوصة
  9. ↑
  10. ↑ شيروين، توماس. "مهد الهاتف" . رؤية جديدة - رواد شيروين . مؤرشف من الأصل بتاريخ 19-08-2018.
  11. ↑ "عندما كان موظفو خدمة الهاتف مراهقين مشاغبين" . مجلة ذا أتلانتيك . 19 سبتمبر 2014. تم الاطلاع عليه بتاريخ 25 أكتوبر 2017 .
  12. ↑ "الفصل 3: أنظمة الدليل المحلي" (ملف PDF) . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 21-06-2023 . تم الاطلاع عليه بتاريخ 25-10-2017 .
  13. ↑ "أول مقسم هاتفي تجاري - اليوم في التاريخ: 28 يناير" . 28 يناير 2020.
  14. ↑ "تاريخ الهاتف" . سكاروفي .
  15. ↑ براءة اختراع أمريكية رقم 293198 ، سكريبنر، تشارلز إي، "مقسم الهاتف"، صدرت في 5 فبراير 1884
  16. ↑ شابوي، روبرت ج. (2003). مئة عام من تحويل الهاتف . أمستردام، هولندا: دار نشر IOS. ص 51. ISBN  978-4-274-90611-4.
  17. ↑ براءة اختراع أمريكية رقم 489570 ، سكريبنر، تشارلز إي، "مفتاح زنبركي"، صدرت بتاريخ 10 يناير 1893
  18. ↑ براءة الاختراع الأمريكية رقم 262701 ، سكريبنر، تشارلز إي، "دوائر للوحات تحويل متعددة لمقاسم الهاتف"، صدرت في 15 أغسطس 1882
  19. ↑ براءة الاختراع الأمريكية رقم 305021 ، سكريبنر، تشارلز إي، "لوحة تحويل متعددة لمقاسم الهاتف"، صدرت في 9 سبتمبر 1884
  20. ↑ براءة اختراع أمريكية رقم 711556 ، كلاوسن، هنري ب.، "قابس لوحة مفاتيح الهاتف"، صدرت بتاريخ 21-10-1902
  21. ↑ "أجهزة ولوازم الهاتف من شركة ويسترن إلكتريك (1907)" .
  22. ↑ "MIL-DTL-642/5B" . 3 مارس 2021.
  23. ↑ "MIL-DTL-642F: المقابس، والهاتف، ومسامير الملحقات" (PDF) .
  24. ↑ "مقبس All-right: وصلة بسيطة لكنها فعالة استمرت لأكثر من قرن" . تم الاطلاع عليه بتاريخ 11-09-2016 .
  25. ↑ "تاريخ سوني في الستينيات" . سوني.
  26. ↑ وصف مقبس سماعة الأذن 3.5 مم في الطراز المذكور: "راديو سوني EFM-117J عتيق من ستينيات القرن الماضي" . WorthPoint . تم الاطلاع عليه بتاريخ 25 يناير 2016 .
  27. ↑ قابس ستيريو 3.5 مم ، أجهزة CUI ، تم استرجاعه بتاريخ 2021-09-01
  28. ↑ "سماعة رأس 3.5 مم: مواصفات الملحقات" . مشروع أندرويد مفتوح المصدر . تم الاطلاع عليه بتاريخ 15-06-2019 .
  29. ↑ "صنع كابل بيانات لجهاز Yaesu VX-6" . ad7gd.net .
  30. ↑ "دليل مستخدم Geek Out V2+" . مختبرات LH. مؤرشف من الأصل بتاريخ 20 أغسطس 2020. تم الاطلاع عليه بتاريخ 19 فبراير 2017 .
  31. ↑ تشين، هوارد (يوليو 1947). "مقابس مفردة لتطبيقات البث" (ملف PDF) . هندسة الصوت . 31 (6).
  32. 1 2 "الأساسيات حول التوصيل التناظري -" . www.soundonsound.com . تم الاطلاع عليه بتاريخ 16 أغسطس 2018 .
  33. ↑ جيبسون، بيل. (2007) الدليل الشامل لمشغل الصوت الحي ، ص 202. شركة هال ليونارد. ISBN 1-4234-1971-5
  34. ↑ " مخطط توصيل مقبس الهاتف ومقبس الهاتف من سويتشكرافت " (ملف PDF) . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 13 أبريل 2014. تم الاطلاع عليه بتاريخ 24 يونيو 2013 .
  35. ١ ٢ "مُجهّز للصوت: دليل الموسيقي لكابلات TS وTRS" . روك ستوك . شركة روك ستوك بيدال. مؤرشف من الأصل بتاريخ ١٧ أبريل ٢٠٢٤. تم الاطلاع عليه بتاريخ ١١ ديسمبر ٢٠٢٤ .
  36. 1 2 كولينز، كيث. "ما هو كابل TRS؟ كابلات TRS مقابل كابلات TS" . ساوند أنلوكد . مؤرشف من الأصل بتاريخ 11 ديسمبر 2024. تم الاطلاع عليه بتاريخ 11 ديسمبر 2024 .
  37. ↑ "كابلات TS مقابل كابلات TRS: ما الفرق؟" . GEARit . GoDirectInc.com Inc. مؤرشف من الأصل بتاريخ 11 ديسمبر 2024. تم الاطلاع عليه بتاريخ 11 ديسمبر 2024 .
  38. ↑ "بعد سبع سنوات، كان قرار آبل بإلغاء منفذ سماعات الرأس 3.5 ملم صائباً" . تم الاطلاع عليه بتاريخ 24 يناير 2025 .
  39. ↑ "مقابس صوت مقاومة للماء - موصلات ستيريو بتصنيف IP67" . أجهزة CUI . مؤرشف من الأصل بتاريخ 29-03-2023 . تم الاطلاع عليه بتاريخ 15-12-2023 .
  40. ↑ تيودورو، جيفري (17 سبتمبر 2023). "5 أسباب تدفع صناعة الهواتف الذكية لمحاولة القضاء على منفذ سماعات الرأس 3.5 ملم" . تيك تايمز . مؤرشف من الأصل في 13 مارس 2024. تم الاطلاع عليه في 10 ديسمبر 2024 .
  41. ↑ «آبل متأخرة، وليست مبكرة، في التخلي عن منفذ سماعات الرأس» . كوارتز . 8 سبتمبر 2016. مؤرشف من الأصل في 1 يناير 2024. تم الاطلاع عليه في 12 يوليو 2024 .
  42. ↑ «بعد سبع سنوات، كان قرار آبل بإلغاء منفذ سماعات الرأس 3.5 ملم صائباً» . Apple Insider . 17 أغسطس 2022. مؤرشف من الأصل في 23 نوفمبر 2023. تم الاطلاع عليه في 15 ديسمبر 2023 .
  43. ↑ مراجعة جهاز Asus ZenBook 13 (2020): هذا الكمبيوتر المحمول الصغير يترك انطباعًا كبيرًا . CNET . تم الاطلاع عليه بتاريخ 13 يوليو 2024 .
  44. ↑ MIL-J-641
  45. ↑ "المنتج رقم TP-101، قابس الهاتف" . شركة أمفينول نيكسوس تكنولوجيز . تم الاطلاع عليه بتاريخ 7 مارس 2023 .
  46. ↑ "المنتج رقم TP-102، قابس الهاتف" . شركة أمفينول نيكسوس تكنولوجيز . تم الاطلاع عليه بتاريخ 7 مارس 2023 .
  47. ↑ "المنتج رقم TP-120، قابس الهاتف" . شركة أمفينول نيكسوس تكنولوجيز . تم الاطلاع عليه بتاريخ 7 مارس 2023 .
  48. ↑ "المنتج رقم TP-105، قابس الهاتف" . شركة أمفينول نيكسوس تكنولوجيز . تم الاطلاع عليه بتاريخ 7 مارس 2023 .
  49. ↑ "دليل مالك سماعة Bose A20 للطيران" (ملف PDF) . 2022. تم الاطلاع عليه في 5 مارس 2023 .
  50. ↑ "ورقة بيانات النوع 671" (ملف PDF) . تم الاطلاع عليها بتاريخ 5 مارس 2023 .
  51. ↑ "قابس من النوع 671 لطاقم الطائرة البريطاني / قابس الناتو" . www.scottbouch.com . تم الاطلاع عليه بتاريخ 5 مارس 2023 .
  52. ↑ "مقبس مكبر صوت عالي الطاقة Switchcraft Z15J 1/4 بوصة" . Full Compass . تم الاطلاع عليه بتاريخ 24 أكتوبر 2011. مقبس مكبر صوت ثنائي الموصل عالي الطاقة يتحمل مستويات تيار مكبر صوت تصل إلى 15 أمبير (مستمر).
  53. ↑ "ميكروفونات الكمبيوتر" . تم الاطلاع عليه بتاريخ 11-12-2021 .
  54. ↑ " إجابات على الأسئلة 4: الإخراج البصري على نظام ماك " . مؤرشف من الأصل بتاريخ 26-03-2016 . تم الاطلاع عليه بتاريخ 06-01-2009 .
  55. ↑ "أيّهما منفذ الميكروفون؟" . منتديات ماك رومرز . 19 أبريل 2010.
  56. ↑ رانجان باريك؛ رانجان (2006). مبادئ الوسائط المتعددة . دار تاتا ماكجرو هيل للتعليم. ص 225 وما بعدها. ISBN  978-0-07-058833-2.
  57. ↑ "فهم مقابس TRRS ومقابس الصوت - مدونة كيبل تشيك" . كيبل تشيك . مؤرشف من الأصل بتاريخ 2023-11-06 . تم الاطلاع عليه بتاريخ 2023-12-15 .
  58. ↑ "الصوت التناظري السلكي" (ملف PDF) . تم الاطلاع عليه بتاريخ 2012-06-01 .
  59. ↑ "توافق سماعات الرأس من MEElectronics - الإصدار P" . Meelec. مؤرشف من الأصل بتاريخ 27-12-2010 . تم الاطلاع عليه بتاريخ 14-07-2013 .
  60. ↑ "آيفون - لماذا لا تعمل سماعات الأذن الصينية مع جهاز ماك بوك برو الألماني؟" . موقع Ask Different . تاريخ الاسترجاع: 24 أبريل 2020 .
  61. ١ ٢ ٣ ٤ "لينكس: ما هو معيار مقبس سماعة الهاتف المحمول لديك: OMTP أم CTIA؟" . مصنع سماعات الرأس . مؤرشف من الأصل بتاريخ ٢٠٢٣-١٢-٢٣ . تم الاسترجاع بتاريخ ٢٠٢٠-٠٤-٢٤ . لتلائم الظروف الوطنية الصينية، أصدرت شركة آبل الصين سماعات EarPods مع بعض التغييرات، خصيصًا للسوق الصينية، لجعلها متوافقة مع معيار OMTP المحلي الصيني. ... لذلك، تختلف سماعات iPhone الأصلية المباعة في الصين عن سماعات EarPods المباعة في مناطق أخرى.
  62. 1 2 "جهاز iPhone الخاص بي - Apple 社区" . المناقشات الصينية . تفاحة . تم الاسترجاع 2020-04-24 .
  63. ↑ "أزرار التحكم المدمجة في سماعات الرأس - كيف تختلف بين نظامي التشغيل iOS من Apple و Android/Nokia" . Hacker News . تاريخ الاسترجاع: 24 أبريل 2020 .
  64. ↑ "سماعات شاومي داخل الأذن برو إتش دي (هجينة 2+1)" . مراجعات ومناقشات سماعات الرأس - Head-Fi.org . 11 نوفمبر 2016. تم الاطلاع عليه بتاريخ 24 أبريل 2020 .
  65. ↑ "معايير سماعات الهواتف الذكية: Apple iPhone، وAHJ (CTIA)، وOMTP" . مساعدة Headset Buddy . تم الاطلاع عليه بتاريخ 24 أبريل 2020 .
  66. ↑ " مقبس سماعة رأس 3.5 مم: مواصفات الجهاز" . مشروع أندرويد مفتوح المصدر .
  67. ↑ "معايير سماعات الهواتف الذكية: Apple iPhone، وAHJ (CTIA)، وOMTP" . تم الاطلاع عليه بتاريخ 15 أغسطس 2021 .
  68. ↑ www.cablechick.com.au. "فهم مقابس TRRS ومقابس الصوت - مدونة كيبل تشيك" . www.cablechick.com.au . تاريخ الاطلاع: 16 أغسطس 2018 .
  69. ↑ "مخرج التلفزيون على هاتف نوكيا N95" . كل شيء عن سيمبيان . تم الاطلاع عليه بتاريخ 6 أكتوبر 2019 .
  70. ↑ "مجموعة سينغتل، أول شركة في العالم تطلق هاتف سامسونج جالاكسي إس بنظام أندرويد 2.1 المبتكر" . سينغتل . مؤرشف من الأصل بتاريخ 8 مارس 2021. تم الاطلاع عليه بتاريخ 6 أكتوبر 2019 .
  71. ↑ "سماعة رأس Jays AB لهواتف ويندوز وملاحظة حول معايير سماعات الرأس" . Allaboutwindowsphone.com . تم الاطلاع عليه بتاريخ 26 مارس 2017 .
  72. ↑ "تستخدم سلسلة هواتف Xperia لعام 2012 معيارًا مختلفًا لسماعات الرأس 3.5 ملم" . مدونة Xperia . 27 فبراير 2012. تاريخ الاطلاع: 17 أغسطس 2017 .
  73. ↑ الملحق الفني لجهاز Yaesu FT-60R (ملف PDF) . شركة Vertex Standard، 2005. الصفحات 10، 13.
  74. ↑ "مخططات توصيل موصلات الراديو" . أنظمة بيانات أرجنت . تم الاطلاع عليه بتاريخ 29-05-2020 .
  75. ↑ "مخطط توصيل الأسلاك MH-37A4B" . QSL . تم الاطلاع عليه بتاريخ 29-05-2020 .
  76. ↑ كتيبات صيانة كاميرات الفيديو من سوني وباناسونيك
  77. ↑ "مدونة جراند ستريم" . تم الاطلاع عليها بتاريخ 2023-03-05 .
  78. ↑ "RC-5325A" . جيتا . اليابان .
  79. ↑ "مخطط توصيل دبابيس واجهة USB لجهاز Apple iPod Shuffle (2G)" . Pinoutguide . مؤرشف من الأصل بتاريخ 2024-02-05 . تم الاطلاع عليه بتاريخ 2024-02-05 .
  80. ↑ "الملحق أ. وضع ملحق محول الصوت ". مواصفات كابل وموصل USB من النوع C الإصدار 2.1 . منتدى مطوري USB.
  81. ↑ الأسئلة الشائعة – ما نوع سماعات الرأس السلكية التي يمكنني استخدامها مع هاتف نوكيا لوميا؟، نوكيا: "يدعم هاتفا نوكيا لوميا 820 و920 كلاً من سماعات الرأس الأمريكية (AHJ) وسماعات نوكيا OMTP القياسية."
  82. ↑ سماعة رأس Jays AB لنظام التشغيل Windows Phone وملاحظة حول معايير سماعات الرأس - "تستخدم أجهزة Nokia التي تعمل بنظام التشغيل Windows Phone 8 (Nokia Lumia 520 و521 و620 و720 و810 و820 و822 و920 و925 و928) موصلًا عالميًا جديدًا، مما يتيح استخدام سماعات الرأس AHJ وOMTP."
  83. ↑ "مفتاح الكشف عن ملحقات الصوت المستقلة وتكوينها TS3A227E" . TI.
  84. ↑ Digital Silence (شركة تصنيع سماعات الأذن) مؤرشف في 2015-02-23 في Wayback Machine : شرح لموصلات TRRS وتوافر المحول.
  85. ↑ "برنامج عمل الاتحاد الدولي للاتصالات - تقييس الاتصالات" . تم الاطلاع عليه بتاريخ 26 مارس 2017 .
  86. ^ سويربورن ، دينيس (2019-04-12). "Pentaconn – Das steckthinter der 4,4 Millimeter-Kopfhörerverbindung" [ Pentaconn – حول موصل سماعة الرأس مقاس 4.4 مم ] . مجلة الإخلاص المتنقلة (باللغة الألمانية). مؤرشف من الأصل بتاريخ 2022-05-25 . تم الاسترجاع بتاريخ 28-11-2022 .
  87. ^ "من نحن" . بنتاكون العالمية . سوبانج جايا، سيلانجور، ماليزيا: Nippon DICS SDN BHD. 2016. مؤرشفة من الأصلي بتاريخ 2022-11-11 . تم الاسترجاع بتاريخ 28-11-2022 .
  88. 1 2 "س: ما المشكلة في لوحة التوصيل الخاصة بي؟ -" . www.soundonsound.com .
  89. ↑ "مخططات جاك" (ملف PDF) . switchcraft.com . مؤرشف من الأصل (ملف PDF) بتاريخ 17-07-2011.
  90. ↑ "الأسئلة الشائعة" . مؤرشف من الأصل بتاريخ 7 يناير 2012. تم الاطلاع عليه بتاريخ 28 مايو 2012 .
  91. ↑ سويت ووتر (13 يناير 2000). "سويت ووتر إن سينك" . Sweetwater.com . تم الاطلاع عليه بتاريخ 14 يوليو 2013 .
  92. ↑ "حيل التسجيل من Silent Way - خلاط Mackie CR-1604" . Silentway.com. مؤرشف من الأصل بتاريخ 20 مايو 2022. تم الاطلاع عليه بتاريخ 14 يوليو 2013 .
  93. ↑ "الأسئلة الشائعة" . منتجات QSC الصوتية . مؤرشف من الأصل بتاريخ 20 أغسطس 2013. تم الاطلاع عليه بتاريخ 9 أغسطس 2007 .
  94. ↑ "الرسوم البيانية" (ملف PDF) . تم الاطلاع عليه بتاريخ 28-05-2012 .
  95. ↑أُرشف بتاريخ 10 نوفمبر 2006 في أرشيف الإنترنت (Wayback Machine) .
  96. ↑ " مقابس من نوع Neutrik mil-b-gauge " .
  97. ↑ سموت، رايان. "فهم مفاتيح ومُخططات مقابس الصوت" . أجهزة CUI . مؤرشف من الأصل بتاريخ 2023-04-01 . تم الاسترجاع بتاريخ 2023-06-07 .
  98. ↑ "ضاغط dbx 166XL مزود بمنافذ إدخال وإخراج متوازنة من نوع TRS ومنفذ سلسلة جانبية واحد من نوع TRS " .
