الموسوعة الحرة

نظام PAVE PAWS ( نظام الإنذار المبكر بمصفوفة PAVE الطورية) هو نظام رادار وحاسوب معقد للإنذار المبكر ، طُوّر خلال الحرب الباردة عام 1980 بهدف "الكشف عن هجوم صاروخي باليستي يُطلق من البحر ضد الولايات المتحدة وتحديد خصائصه". [ 1 ] استُخدمت أول مصفوفة طورية صلبة نُشرت [ 2 ] زوجًا من مجموعات رادار المصفوفة الطورية Raytheon AN/FPS-115 في كل موقع [ 3 ] لتغطية زاوية سمتية قدرها 240 درجة. ووفقًا لنظام التسمية الإلكترونية المشتركة ، يُمثل رمز "AN/FPS-115" التصميم رقم 115 لجهاز إلكتروني راداري ثابت (نبضي) تابع للجيش والبحرية الأمريكية، مُخصص للبحث. [ 4 ] [ 5 ] نُشر موقعان عام 1980 على أطراف الولايات المتحدة المتجاورة، ثم موقعان آخران بين عامي 1987 و1995 كجزء من شبكة مراقبة الفضاء الأمريكية . بِيعَ نظام واحد إلى تايوان ولا يزال قيد الخدمة.

مهمة

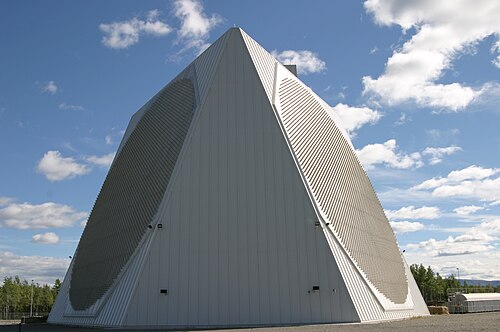

مبنى جهاز إرسال PAVE PAWS، محطة قوة الفضاء النظيف، ألاسكا، يظهر هوائيين دائريين من نوع المصفوفة الطورية
بعض عناصر ثنائي القطب المتقاطع البالغ عددها 2677 عنصرًا في هوائي المصفوفة الطورية

بُني الرادار خلال الحرب الباردة للإنذار المبكر بالهجوم النووي ، لإتاحة الوقت الكافي للقاذفات الأمريكية للإقلاع وإطلاق الصواريخ الأمريكية الأرضية، وتقليل احتمالية تدمير القوات النووية الاستراتيجية الأمريكية بضربة استباقية . أدى نشر الاتحاد السوفيتي للصواريخ الباليستية التي تُطلق من الغواصات (SLBMs) ​​بحلول سبعينيات القرن الماضي إلى تقليص وقت الإنذار المتاح بين رصد صاروخ معادٍ ووصوله إلى هدفه بشكل ملحوظ، لأن هذه الصواريخ تُطلق من مسافة أقرب إلى الولايات المتحدة من الصواريخ الباليستية العابرة للقارات السابقة، التي تقطع مسافة طويلة من الاتحاد السوفيتي إلى الولايات المتحدة . لذا، برزت الحاجة إلى نظام رادار ذي زمن استجابة أسرع من الرادارات الموجودة آنذاك. لاحقًا، أُسندت إلى نظام PAVE PAWS مهمة ثانية لتتبع الأقمار الصناعية والأجسام الأخرى في مدار الأرض كجزء من شبكة مراقبة الفضاء الأمريكية .

من أبرز ميزات هذا النظام تقنية هوائي المصفوفة الطورية ، إذ كان من أوائل رادارات المصفوفة الطورية الكبيرة. وقد استُخدمت المصفوفة الطورية لأن هوائي الرادار التقليدي المُدار ميكانيكيًا لا يستطيع الدوران بالسرعة الكافية لتتبع صواريخ باليستية متعددة. [ 6 ] إن ضربة نووية على الولايات المتحدة ستتألف من مئات الصواريخ الباليستية العابرة للقارات والصواريخ الباليستية التي تُطلق من الغواصات قادمة في وقت واحد. يتم توجيه شعاع رادار المصفوفة الطورية إلكترونيًا دون تحريك الهوائي الثابت، مما يسمح بتوجيهه في اتجاه مختلف في أجزاء من الثانية، وبالتالي تتبع العديد من الصواريخ القادمة في آن واحد.

وصف

يتكون رادار AN/FPS-115 من مصفوفتين هوائيتين متداخلتين مثبتتين على جانبين مائلين لمبنى  الإرسال الذي يبلغ ارتفاعه 105 أقدام، وتفصل بينهما زاوية سمتية قدرها 120 درجة. [ 7 ] [ 6 ] يمكن توجيه شعاع كل مصفوفة بزاوية تصل إلى 60 درجة عن محورها المركزي، مما يسمح لكل مصفوفة بتغطية زاوية سمتية قدرها 120 درجة، وبالتالي يغطي الرادار بأكمله زاوية سمتية قدرها 240 درجة. تميل جوانب المبنى بزاوية 20 درجة، ويمكن توجيه الشعاع بأي زاوية ارتفاع تتراوح بين 3 و85 درجة. يُحافظ على الشعاع على ارتفاع لا يقل عن 100  قدم فوق سطح الأرض فوق الأراضي العامة لتجنب تعريض الجمهور لمجالات كهرومغناطيسية كبيرة.

كل مصفوفة عبارة عن دائرة  قطرها 22.1 مترًا (72.5 قدمًا) تتكون من 2677 عنصرًا هوائيًا ثنائي القطب متقاطعًا ، منها 1792 عنصرًا مُزوَّدًا بالطاقة وتعمل كهوائيات إرسال واستقبال، بينما تعمل العناصر المتبقية كهوائيات استقبال فقط. وبسبب ظاهرة التداخل ، تتحد الموجات الراديوية الصادرة من العناصر المنفصلة أمام الهوائي لتشكيل حزمة. تتميز المصفوفة بكسب يبلغ 38.6  ديسيبل، وعرض الحزمة 2.2 درجة فقط. يمر تيار التشغيل لكل عنصر هوائي عبر جهاز يُسمى مُغيِّر الطور ، والذي يتحكم فيه الحاسوب المركزي. ومن خلال تغيير التوقيت النسبي ( الطور ) لنبضات التيار المُزوَّدة لكل عنصر هوائي، يستطيع الحاسوب توجيه الحزمة فورًا إلى اتجاه مختلف.

يعمل الرادار في نطاق الترددات العالية جدًا (UHF) بين 420 و450  ميجاهرتز، وهو نطاق مشترك مع نطاق الهواة 70 سنتيمترًا (أسفل نطاق بث التلفزيون UHF مباشرةً)، أي بطول موجي يتراوح بين 71 و67 سنتيمترًا، مع استقطاب دائري . وهو عبارة عن مصفوفة نشطة ( AESA )؛ حيث يمتلك كل عنصر من عناصر الإرسال البالغ عددها 1792 عنصرًا وحدة إرسال/استقبال إلكترونية خاصة به، ويشع طاقة قصوى تبلغ 320 واط، وبالتالي تبلغ الطاقة القصوى لكل مصفوفة 580 كيلوواط. ويعمل الرادار في دورة متكررة مدتها 54 مللي ثانية، حيث يرسل سلسلة من النبضات، ثم يستقبل الصدى. ولا تتجاوز دورة التشغيل (نسبة الوقت المُستغرق في الإرسال) 25% (وبالتالي لا يتجاوز متوسط ​​طاقة الشعاع 25% من 580 كيلوواط، أي 145 كيلوواط)، وعادةً ما تكون حوالي 18%. ويُقال إن مداه يبلغ حوالي 3000 ميل بحري (3500 ميل أرضي، 5600 كم)؛ عند هذا المدى يمكنه اكتشاف جسم بحجم سيارة صغيرة، وأجسام أصغر على مسافات أقرب.

يعمل الرادار بشكل آلي بالكامل، ويتم التحكم به بواسطة أربعة حواسيب. يقسم البرنامج وقت شعاع الرادار بين وظيفتي "المراقبة" و"التتبع"، حيث يقوم بالتبديل السريع بين المهمتين. في وضع المراقبة، الذي يستهلك عادةً حوالي 11% من دورة التشغيل، يقوم الرادار بمسح الأفق بشكل متكرر عبر كامل نطاقه السمتي البالغ 240 درجة، بنمط يتراوح بين 3 و10 درجات ارتفاعًا، مما يُنشئ "سياج مراقبة" للكشف الفوري عن الصواريخ بمجرد ارتفاعها فوق الأفق ودخولها مجال رؤية الرادار. أما في وضع التتبع، الذي يستهلك عادةً النسبة المتبقية البالغة 7% من دورة التشغيل البالغة 18%، فيتتبع شعاع الرادار الأجسام التي تم رصدها مسبقًا لتحديد مسارها، وحساب نقاط إطلاقها واستهدافها.

خلفية

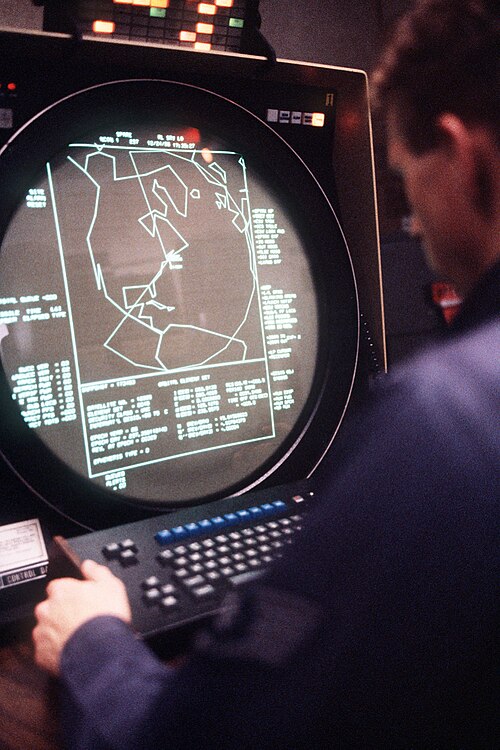

مشغل عام 1986 ووحدة تحكم AN/FPS-115.

تم نشر رادارات ذات عاكسات ثابتة مزودة بحزم مسح ميكانيكي، مثل رادار GE AN/FPS-17 الأرضي الثابت لعام 1955 وجهاز رادار RCA AN/FPS-50 لعام 1961 ، لتتبع الصواريخ. وأظهرت اختبارات القوات الجوية الأمريكية لرادارات AN/FPS-35 الميكانيكية المعدلة في محطات رادار SAGE بولايتي فرجينيا وبنسلفانيا قدرة محدودة على رصد صواريخ كيب كانافيرال في صيف عام 1962. [ 3 ] ونجح رادار ميكانيكي يُدعى Falling Leaves في نيوجيرسي، بُني لصالح نظام BMEWS، في تتبع صاروخ خلال أزمة الصواريخ الكوبية في أكتوبر 1962. كما تم بناء رادار AN/FPS-85 بعيد المدى ذي مصفوفة طورية ( مصفوفة مسح إلكتروني سلبي ) في قاعدة إيجلين الجوية [ 3 ] ، الموقع C-6، فلوريدا [ 8 ]، بدءًا من 29 أكتوبر 1962 [ 9 ] ( تم توقيع عقد FPS-85 مع قسم راديو بينديكس [ 10 ]). [10] 2 أبريل 1962). [ 11 ] كما تم نشر رادارات المصفوفة الطورية العسكرية المبكرة للاختبار: رادار Bendix AN/FPS-46 ذو المصفوفة القابلة للتوجيه إلكترونيًا (ESAR) [ 1 ] في تاوسون، ماريلاند [ 12 ] (تم تشغيله في نوفمبر 1960)، [ 13 ] ورادار White Sands متعدد الوظائف (1963)، ورادار موقع صواريخ كواجالين (1967). [ 14 ]

نظام الكشف والإنذار عن الصواريخ الباليستية التي تُطلق من الغواصات

تم نشر نظام الكشف والإنذار عن الصواريخ الباليستية التي تطلق من الغواصات Avco 474N (SLBM) [ 15 ] كـ "نظام مؤقت ... خط رؤية" بعد الموافقة عليه في يوليو 1965 [ 16 ] لتعديل بعض رادارات تنوع التردد Avco AN/FPS-26 التابعة لقيادة الدفاع الجوي (ADC) إلى رادارات الكشف عن صواريخ SLBM Avco AN/FSS-7. كان من المقرر أن تشمل مواقع 474N المخطط لها لعام 1968 معدات معالجة البيانات AN/GSQ-89 (لتجميع مسارات الإشارات الرادارية)، بالإضافة إلى معدات اتصالات الموقع التي طلبتها قيادة الدفاع الجوي لأمريكا الشمالية (نوراد) في 10 مايو 1965 للسماح بـ "دائرتين مخصصتين للبيانات لفترة كاملة" لنظام جبل شايان 425L، الذي كان "جاهزًا للعمل بكامل طاقته" في 20 أبريل 1966. [ 16 ] ( قام مجمع جبل شايان بنقل بيانات 474N إلى " قيادة الطيران الاستراتيجية ، ومركز القيادة العسكرية الوطنية ، ومركز القيادة العسكرية الوطنية البديل عبر دوائر BMEWS"، [ 17 ] لعرضها بواسطة معالجات معلومات العرض - أشكال بيضاوية للتأثير و"عرض ملخص التهديد" مع عدد الصواريخ القادمة [ 18 ] و"الدقائق المتبقية حتى أول تأثير"). [ 19 ]

بحلول ديسمبر 1965، قررت قيادة الدفاع الجوي لأمريكا الشمالية (نوراد) استخدام رادار المصفوفة الطورية لمشروع سبيس تراك في قاعدة إيجلين الجوية لمراقبة الصواريخ الباليستية التي تُطلق من الغواصات (SLBM) عند الطلب [ 20 ] و"في حالة التأهب الدفاعي المناسبة " [ 21 ] . وبحلول يونيو 1966، كانت الخطة المُحسّنة لرادار FPS-85 هي أن يكون لديه القدرة على العمل في وضع SLBM بالتزامن مع عمليات الإرسال المتداخلة [ كذا ] معأنماط المراقبة والتتبع عبر نظام سبيس تراك [ 16 ] . بدأت إعادة بناء "الواجهات المنفصلة للإرسال والاستقبال" في عام 1967 [ 22 ] بعد أن "دُمر نظام إيجلين FPS-85 قيد الإنشاء بالكامل تقريبًا جراء حريق اندلع في 5 يناير 1965". [ 23 ] دخل نظام FPS-85 حيز التشغيل الأولي في عام 1969، [ 24 ] وبدأت العمليات المؤقتة للصاروخ 474N في يوليو 1970 (دخل نظام 474N حيز التشغيل الأولي في 5 مايو 1972)، [ 15 ] وفي عام 1972، خُصص 20% من "قدرة المراقبة" لنظام إيجلين FPS-85 "للبحث عن صواريخ باليستية تُطلق من الغواصات"، [ 25 ] وتم تثبيت برنامج جديد خاص بالصواريخ الباليستية التي تُطلق من الغواصات في عام 1975. [ 13 ] (تم توسيع نظام FPS-85 في عام 1974). [ 22 ]

بدأ تشغيل مجمع ستانلي ر. ميكلسن للحماية مع مصفوفات نورث داكوتا المرحلية (رادار موقع الصواريخ ذو الوجه الرباعي ورادار الاستحواذ المحيطي ذو الوجه الواحد من شركة جنرال إلكتريك، PAR) في عام 1975 كجزء من برنامج الحماية للدفاع ضد الصواريخ الباليستية المعادية.

تطوير

غرفة حاسوب تابعة لمنظمة PAVE PAWS في كيب كود عام 1986، تحتوي على 4 وحدات أقراص صلبة (في المقدمة). [ 22 ]

كان نظام رادار المصفوفة الطورية للصواريخ الباليستية العابرة للقارات التي تُطلق من الغواصات (SPARS) [أ] برنامجًا تابعًا لسلاح الجو الأمريكي، بدأه رؤساء الأركان المشتركة في نوفمبر 1972 [27] بينما كان نظام رادار المصفوفة الطورية للجيش قيد الإنشاء. في عام 1974، قُدِّم اقتراحٌ لنظام SPARS يتضمن "رادارين جديدين للإنذار المبكر بالصواريخ الباليستية العابرة للقارات التي تُطلق من الغواصات" ليحلا محل رادارات الكشف 474N الموجودة على الساحل الشرقي/الغربي، والتي كانت تعاني من "قيود في مواجهة الصواريخ الباليستية العابرة للقارات السوفيتية التي تُطلق من الغواصات، ولا سيما صاروخ SS-N-8 ذي المدى الأطول " [ 28 ] على متن غواصات فئة "دلتا" لعام 1973. [ 22 ] بدأ التطوير في أغسطس 1973، [ 29 ] وأُعيد تسمية نظام SPARS إلى [ ب ] PAVE PAWS في 18 فبراير 1975، [ 30 ] : 37 وطُلب إنتاج النظام بموجب طلب عروض في 13 يونيو 1975 . [ 1 ] كان مركز تطوير الطيران في روما (RADC) مسؤولاً عن تصميم وتصنيع وتركيب واختبار التكامل وتقييم نظام PAVE PAWS حتى عام 1980. [ 1 ]

حصل رادار المصفوفة الطورية AN/FPS-109 كوبرا داين التابع لسلاح الجو الأمريكي في ألاسكا على التشغيل الأولي في 13 يوليو 1977 [ 15 ] لـ"توفير معلومات استخباراتية عن صواريخ الاختبار السوفيتية التي أُطلقت على شبه جزيرة كامتشاتكا من مواقع في جنوب غرب روسيا". [ 3 ] أما محطة Safeguard PAR التي أُغلقت عام 1976، فقد جرى تعديل رادارها "لمهمة قيادة الدفاع الجوي خلال عام 1977، وقبلت قيادة الدفاع الجوي [محطة الإنذار المبكر للصواريخ الخرسانية] من الجيش في 3 أكتوبر 1977" [ 15 ] لـ"مراقبة صواريخ SLBM في مناطق المحيط المتجمد الشمالي". [ 35 ] بحلول ديسمبر 1977، طوّر مركز أبحاث وتطوير الرادار (RADC) [ 1 ] وحدة الإرسال والاستقبال ذات الحالة الصلبة PAVE PAWS بقدرة 322 واط، [ 27 ] وأصدر مكتب برنامج النظام (ESD/OCL) مواصفات أداء النظام AN/FPS-115 ...SS-OCLU-75-1A في 15 ديسمبر 1977. [ 36 ] استندت جداول توجيه الحزمة والنبضات لنظام PAVE PAWS من IBM ، من حواسيب CYBER-174 المزدوجة إلى حواسيب التحكم بالرادار MODCOMP IV المزدوجة، إلى برنامج (برامج) PARCS المُثبّت لتوصيف الهجوم في عام 1977 عندما استلمت القوات الجوية الأمريكية نظام PAR التابع للجيش. [ 27 ] حسّنت مختبرات بيل نظام PARCS بدءًا من ديسمبر 1978، على سبيل المثال، "توسيع المدى" [ 15 ] بحلول عام 1989 لتكوين PARCS المُحسّن (EPARCS).

المخاوف البيئية والصحية

أعقب التقييمات البيئية التي أجرتها القوات الجوية الأمريكية في أغسطس 1975 ومارس 1976 لمشروع PAVE PAWS، تحليل الأثر البيئي الذي أجرته وكالة حماية البيئة في ديسمبر 1977. وتم التقاضي بشأن الآثار البيئية في محكمة المقاطعة الأمريكية في بوسطن. وأكدت الحكومة أن مشروع PAVE PAWS سيحمي السواحل الأمريكية، متجاهلةً حقيقة أنه لا يمتلك أي أسلحة دفاعية في حال رصد صاروخ قادم. [ 27 ] وطلبت القوات الجوية الأمريكية من المجلس الوطني للبحوث (في مايو 1978) ومن شركة SRI International المتعاقدة (في أبريل 1978) تقييم الإشعاع الناتج عن مشروع PAVE PAWS. [ 27 ] وتم إعداد تقريرين من المجلس الوطني للبحوث (1979، [ 24 ] قيد التحديد )، وتمت مراجعة بيان الأثر البيئي لشركة SRI خلال جلسة استماع عامة عُقدت في 22 يناير 1979 في قاعة مدرسة ساندويتش الثانوية في ماساتشوستس (حضرها حوالي 300 شخص). [ 30 ] لم تجد الدراسات أي زيادة في خطر الإصابة بالسرطان نتيجة استخدام نظام PAVE PAWS [ 37 ]، فعلى سبيل المثال، لم تدعم البيانات المتاحة لعام 2005 ارتفاع معدلات الإصابة بساركوما إيوينغ [ 38 ] (خلص تقرير صادر عن وزارة الصحة في ماساتشوستس في ديسمبر 2007 إلى أنه "من غير المرجح أن يكون لنظام PAVE PAWS دور أساسي في انتشار أورام عائلة إيوينغ في كيب كود"). [ 39 ] وخلصت دراسة متابعة لتقرير صادر عن كلية طب الفضاء التابعة للقوات الجوية عام 1978 [ 40 ] في عام 2005 إلى أن كثافة الطاقة التي تتجاوز 15 مترًا (49.2 قدمًا) تقع ضمن حدود التعرض المسموح بها . [ 41 ] وتماشيًا مع اللوائح الأخرى لمنع التداخل مع أنظمة الطائرات، تقيد إدارة الطيران الفيدرالية الطائرات التي تحلق على ارتفاعات أقل من 4500 قدم (1400 متر) بالحفاظ على مسافة 1 ميل بحري (1.85 كيلومتر) من مصفوفة SSPARS المرحلية في كيب كود. [ 42 ]

الانتشار

تغطية PAVE PAWS و BMEWS

في 23 مايو 1975، أعلنت القوات الجوية الأمريكية عن التعاقد مع شركة رايثيون لبناء منشأة الساحل الشرقي في قاعدة أوتيس الجوية ومنشأة الساحل الغربي في قاعدة بيل الجوية . [ 43 ] [ 44 ] وفي 27 أكتوبر 1976، أُقيمت مراسم وضع حجر الأساس في موقع الساحل الشرقي. [ 30 ]

بدأ اختبار أداء النظام في منشأة أوتيس في 3 أبريل 1978 واكتمل في 16 يناير 1979. [ 30 ] وللحد من التداخل في موقع FPS-115 في فلاتروك هيل [ 45 ] من خدمة الطوارئ الطبية في كيب آند آيلاندز (CIEMSS)، قامت إدارة أمن الطاقة (ESD) في 8 فبراير 1979 بتركيب ستة مرشحات تمرير عالية، ثم تعاقدت مع شركة رايثيون في 24 مايو لنقل محطة إعادة الإرسال الخاصة بخدمة الطوارئ الطبية إلى بورن، ماساتشوستس (اكتمل النقل في 13 يوليو). [ 30 ] بعد "المراجعة النهائية لتقييم الأثر البيئي لنظام PAVE PAWS على الساحل الشرقي، والتي عُقدت في مقر قيادة القوات الجوية الأمريكية (AFSC ) في الفترة من 5 إلى 7 مارس"، قبلت إدارة أمن الطاقة (ESD) الموقع في 12 أبريل. [ 30 ] وكان "أول إرسال بتردد لاسلكي" من موقع الساحل الغربي في 23 مارس 1979 [ 30 ] (اكتمل في أكتوبر 1979). [ 6 ] " أرادت لجنة ADCOM أربعة مواقع [PAVE PAWS]، ولكن بحلول نهاية عام 1979 لم يتم تمويل سوى موقعين". [ 15 ]

وصل نظام كيب كود إلى مرحلة التشغيل الأولي (IOC) كمحطة إنذار مبكر صاروخي في كيب كود في 4 أبريل 1981، مع اكتمال الاختبار والتقييم التشغيلي الأولي (IOT&E) في 21 مايو؛ [ 15 ] ووصلت قاعدة بيل الجوية إلى مرحلة التشغيل الأولي في 15 أغسطس. [ 46 ] نُقلت محطتا PAVE PAWS، وثلاث محطات BMEWS، ومحطتا رادار PARCS وFPS-85 إلى قيادة القوات الجوية الاستراتيجية (التي كانت تُعرف آنذاك بقيادة الفضاء ) في عام 1983. [ 24 ] وبحلول عام 1981، كان جبل شايان يُرسل 6700 رسالة في الساعة [ 47 ]، بما في ذلك الرسائل المستندة إلى مدخلات من PAVE PAWS ومحطات FSS-7 المتبقية. [ 48 ] وفي عام 1981، وكجزء من نظام معلومات القيادة والسيطرة العسكرية العالمي (WIS)، كان مركز القيادة العسكرية الوطني التابع للبنتاغون يتلقى البيانات "مباشرةً من نظام الإنذار المبكر عبر الأقمار الصناعية (SEWS) ومباشرةً من أنظمة استشعار PAVE PAWS". [ 48 ]

تم استبدال وحدة توجيه الحزمة (BSU) ووحدة تشكيل حزمة الاستقبال (REX) في رادارات كيب كود وبييل الأربعة في الثمانينيات. [ 49 ]

توسع

بدأ برنامج توسعة نظام PAVE PAWS [ 30 ] في فبراير 1982 لاستبدال رادارات المراقبة القديمة من طراز FPS-85 وFSS-7 المخصصة لإطلاق الصواريخ الباليستية من الغواصات في فلوريدا برادار PAVE PAWS جديد لتحسين مراقبة مناطق إطلاق الصواريخ الباليستية من الغواصات المحتملة جنوب شرق الولايات المتحدة، وأخرى في الجنوب الغربي. [ 35 ] بعد طرح طلب تقديم العروض في 3 يونيو 1983، تم التعاقد مع شركة رايثيون في 10 نوفمبر، وأُجريت مراجعة لتصميم النظام في الفترة من 22 إلى 23 فبراير 1984 لرادارات الجنوب الشرقي والجنوب الغربي. [ 30 ] بدأت اختبارات التطوير والهندسة للتوسعة في 3 فبراير 1986 في موقع الجنوب الشرقي (موقع PAVE PAWS رقم 3، قاعدة روبينز الجوية - اكتمل في 5 يونيو)، وفي 15 أغسطس في موقع الجنوب الغربي (موقع PAVE PAWS رقم 4، محطة إلدورادو الجوية ). [ 30 ] دخلت رادارات FPS-115 التابعة لساحل الخليج الخدمة في عام 1986 (روبنز) [ 3 ] وفي مايو 1987 (إلدورادو IOC). [ 46 ] في فبراير 1995، تم ربط جميع الرادارات الأربعة بشبكة مركز الإنذار الصاروخي في قاعدة شايان ماونتن الجوية، والذي كان يخضع لبرنامج تحديث بقيمة 450 مليون دولار. [ 50 ] ومن المراكز الأخرى التي تلقت بيانات نظام PAVE PAWS مركز ربط الصواريخ لعام 19xx ومركز التحكم الفضائي لعام 19xx.

خلال عملية تقليص القوات بعد انتهاء الحرب الباردة، أُغلقت محطتا رادار إلدورادو وروبينز عام ١٩٩٥. [ ٥١ ] وبحلول أكتوبر ١٩٩٩، كانت رادارات كيب كود وبييل تُزوّد ​​نظام معالجة وعرض مركز القيادة في مركز القيادة البحرية الوطني (NMCC) بالبيانات عبر دوائر اتصال آمنة مقاومة للتشويش (JRSC). [ ٣٣ ] وقد بدأ تحويل نظامي الإنذار المبكر بالصواريخ الباليستية (BMEWS) ونظام الإنذار المبكر بالصواريخ الباليستية المتقدمة (PAVE PAWS) إلى نظام الإنذار المبكر بالصواريخ الباليستية المتقدمة (SSPARS) باستبدال رادارات AN/FPS-50 الأربعة التابعة لنظام BMEWS بالقرب من قاعدة ثول الجوية برادار رايثيون AN/FPS-120 ذي الحالة الصلبة والمصفوفة الطورية في موقع ثول J (بدأ تشغيله في الربع الثاني من السنة المالية ١٩٨٧). [ ٥٢ ]

في السلك الدبلوماسي

تم بيع نظام AN/FPS-115 إلى تايوان عام 2000 [ 53 ] ، وتم تركيبه في محطة رادار ليشان على جبل لوتشانغ ، تايآن، مياولي [ 54 ] عام 2006. ودخل الخدمة عام 2013. [ 55 ] بلغت تكلفة النظام حوالي 1.4 مليار دولار أمريكي، وكانت شركة رايثيون المقاول الرئيسي. يوفر النظام إنذارًا مسبقًا لمدة تصل إلى ست دقائق في حال وقوع هجوم صاروخي باليستي صيني. يقضي النظام معظم وقته في مراقبة الأقمار الصناعية والحطام المداري، وتُشارك هذه المعلومات مع الولايات المتحدة. [ 56 ] في عام 2016، مُنحت شركة رايثيون لأنظمة الدفاع المتكاملة عقدًا بقيمة 26.2 مليون دولار لتحديث نظام الرادار التايواني. وجاء ذلك عقب عقد صيانة بقيمة 289.5 مليون دولار مُنحت لشركة رايثيون عام 2012. [ 57 ] وقد ورد أن دفاعات نظام PAVE PAWS التايواني تشمل نظام فالانكس CIWS أرضي . [ 58 ]

درست تايوان إمكانية شراء نظام PAVE PAWS ثانٍ، لكنها تراجعت عن الشراء عام 2012 نظرًا لتجاوز تكلفة النظام الأول الميزانية المخصصة له وتأخره عن الجدول الزمني المحدد. وكان من المقرر وضع النظام الثاني في الجنوب، وبذلك كان النظامان سيوفران لتايوان تغطية شاملة بزاوية 360 درجة. [ 59 ]

يقع موقع الرادار في تايوان على قمة جبل على ارتفاع يزيد عن 2600  متر (8500  قدم). [ 60 ] وبفضل موقعه المرتفع للغاية، يتمتع النظام التايواني بقدرة فريدة على تتبع السفن السطحية. ويُعتقد أن بيانات الكشف والتتبع تُشارك مع الولايات المتحدة في الوقت الفعلي؛ إلا أن هذا لم يُؤكد رسميًا. [ 61 ]

كان موقع الرادار يشغله في البداية منشأة مراقبة رادار تابعة لقيادة المراقبة البحرية ، والتي تم نقلها إلى قمة أعلى في نفس المنطقة لإفساح المجال أمام مشروع PAVE PAWS. [ 62 ]

في عام 2013، أعلنت الولايات المتحدة عن خطة لبيع رادار AN/FPS-132 إلى قطر . [ 63 ] وقد تعرض نظام الرادار، الذي اكتمل بناؤه في عشرينيات القرن الحادي والعشرين، لأضرار خلال نزاع 2026 مع إيران . ويُعتبر على نطاق واسع من قِبل المحللين العسكريين أصلاً ذا قيمة عالية، مصمماً في المقام الأول لكشف وتتبع الصواريخ الباليستية، وليس للتهديدات منخفضة الارتفاع مثل الطائرات المسيّرة. وتشير التقييمات الحديثة إلى أن تدابير الحماية الحالية غير كافية، وأن هناك حاجة إلى طبقات إضافية من الدفاع الجوي والصاروخي المتكامل لتعزيز قدرته على البقاء في الحرب. [ 64 ] [ 65 ] [ 66 ]

الاستبدال

تم الانتهاء من تركيب رادار AN/FPS-120 في قاعدة كلير الجوية في ألاسكا في عام 2001 باستخدام أجزاء من رادار AN/FPS-115 من قاعدة إلدورادو الجوية التي أغلقت في عام 1995، على سبيل المثال، كل من "مصفوفات الإرسال/الاستقبال"، بالإضافة إلى بعض "الخزائن وأجهزة الكمبيوتر" [ 67 ] - مما وفر 140 مليون دولار (بلغت تكلفة النشر 106 مليون دولار).

بدأ نظام الرادار ذو المصفوفة الطورية الصلبة (SSPARS) باستبدال نظام PAVE PAWS عندما تم إيقاف تشغيل أول واجهة رادار AN/FPS-115 لتحديث الرادار. ودخلت رادارات الإنذار المبكر الجديدة من طراز Raytheon AN/FPS-123 حيز التشغيل في عامي 19xx (بيل) و19xx (كيب كود) في "مبنى الماسح الضوئي" التابع لنظام PAVE PAWS في كل قاعدة. [ 22 ] وأصبحت محطتا الإنذار المبكر بالصواريخ الباليستية (BMEWS) التابعتان لسلاح الجو الملكي البريطاني في فيلينغديلز ، المملكة المتحدة، ومحطة قوة الفضاء النظيف في ألاسكا، محطتي رادار SSPARS عندما دخل رادار AN/FPS-126 (بثلاث واجهات) [ 68 ] ورادار المصفوفة الطورية الصلبة من طراز Raytheon AN/FPS-120 حيز التشغيل في عام 2001. [ 67 ] في عام 2007، تم إخطار 100 من مالكي/أوصياء أجهزة إعادة إرسال الراديو للهواة في  نطاق 420 إلى 450 ميجاهرتز بالقرب من رادارات AN/FPS-123 بخفض خرج الطاقة لديهم للتخفيف من التداخل، [ 69 ] وأصبحت رادارات AN/FPS-123 جزءًا من نظام مراقبة الفضاء التابع للقوات الجوية بحلول عام 2009. [ 70 ] تم ترقية رادار Beale AN/FPS-123 إلى رادار الإنذار المبكر المُطور Raytheon AN/FPS-132 (UEWR)، حوالي عام 2012، مع قدرات للعمل في نظام الدفاع الصاروخي الباليستي الأرضي متوسط ​​المدى (GMD) - تضمن رادار Beale UEWR إلكترونيات الطيران، ووحدات الإرسال والاستقبال، [ 31 ] ومولد إثارة/هدف اختبار جهاز الاستقبال، ومولد توجيه الحزمة، ومعالج الإشارة، وتغييرات أخرى. [ 71 ] بعد تركيب أنظمة الإنذار المبكر المحمولة جواً (UEWR) الإضافية لنظام الدفاع الصاروخي الأرضي (GMD) في موقع ثول J والمملكة المتحدة (بموجب عقد عام 2003 [ 44 ] )، صدر طلب معلومات ESD/XRX عام 2012 لاستبدال وتشغيل أنظمة "PAVE PAWS/BMEWS/PARCS" المتبقية عن بُعد في كيب كود، ألاسكا، وداكوتا الشمالية. [ 49 ] تم التعاقد على نظام ألاسكا AN/FPS-132 في خريف عام 2012 [ 72 ] .

انظر أيضاً

ملحوظات

  1. ↑ كان نظام PAVE PAWS أحد أوائل أنظمة الدعم الكبيرة التابعة لسلاح الجو الأمريكي التي لم يتم تطويرها برقم مكون من 3 أرقام وحرف ملحق، مثل نظام 474N SLBM السابق وأنظمة "Big L" التي تضمنت نظام Burroughs "425L Command/Control and Missile Warning" ("الذي كان يعمل بكامل طاقته" في جبل شايان في 20 أبريل 1966 [ 16 ] ) وأنظمة "496L Spacetrack" [ 26 ] التي ربطت نظامPAVE PAWS بشبكة.
  2. ↑ كان مُعرِّف PAVEالمستخدم عند تسمية PAVE PAWS في 18 فبراير 1975 [ 30 ] : 37 " كلمة رمزية لوحدة القوات الجوية المسؤولة عن المشروع" والتي طورت أنظمة PAVE أخرى - "CF" وهي الوحدة المسؤولة عن "نظام COBRA" المزود برادار Cobra Dane (AN/FPS-108) [ 3 ] . وبحلول عام 1979، استخدمت أنظمة PAVE مصطلح Precision Acquisition Vehicle Entry المُعرَّف لهذا المُعرِّف، على سبيل المثال، برنامج PAVE Pillar لعام 1980 [ 31 ] وبرنامج Pave Mover (JSTARS) الذي أطلقته القوات الجوية الأمريكية عام 1977 تقريبًا [ 1 ] . [ 32 ] على وجه الخصوص، في 1 أكتوبر 1999، حددت وزارة القوات الجوية نظام PAVE PAWS على أنه "نظام الإنذار المصفوفي المرحلي لدخول مركبة الاستحواذ الدقيق"، [ 33 ] وهو مصطلح تم نشره في وقت مبكر من عام 1979. [ 34 ]
