محطة توليد الطاقة الحرارية

رسم تخطيطي لمحطة توليد طاقة حرارية تعمل بالفحم
محطة نانتونغ لتوليد الطاقة، وهي محطة لتوليد الطاقة تعمل بالفحم في نانتونغ ، الصين
محطة رويوال لتوليد الطاقة في جنوب أفريقيا
محطة الطاقة الحرارية الأرضية في أيسلندا
محطة دراكس لتوليد الطاقة ، وهي أكبر محطة لتوليد الطاقة من الكتلة الحيوية في العالم، في إنجلترا
محطة الطاقة الشمسية PS10 ، محطة طاقة شمسية حرارية مركزة في الأندلس ، إسبانيا

محطة توليد الطاقة الحرارية ، أو محطة الطاقة الحرارية ، هي نوع من محطات توليد الطاقة يتم فيها تحويل الطاقة الحرارية المتولدة من مصادر وقود مختلفة (مثل الفحم والغاز الطبيعي والوقود النووي ، إلخ) إلى طاقة كهربائية . [ 1 ] تُحوّل الحرارة من المصدر إلى طاقة ميكانيكية باستخدام دورة طاقة ديناميكية حرارية (مثل دورة ديزل ، ودورة رانكين ، ودورة برايتون ، إلخ). تتضمن الدورة الأكثر شيوعًا تسخين سائل عامل (غالبًا الماء) وغليه تحت ضغط عالٍ في وعاء ضغط لإنتاج بخار عالي الضغط. يُوجّه هذا البخار عالي الضغط بعد ذلك إلى توربين، حيث يُدير شفراته. يرتبط التوربين الدوار ميكانيكيًا بمولد كهربائي يحوّل الحركة الدورانية إلى كهرباء. يمكن أيضًا حرق أنواع وقود مثل الغاز الطبيعي أو النفط مباشرةً في توربينات الغاز ( الاحتراق الداخلي )، متجاوزًا بذلك مرحلة توليد البخار. يمكن أن تكون هذه المحطات من نوع الدورة المفتوحة أو من نوع الدورة المركبة الأكثر كفاءة .

تُشغَّل غالبية محطات الطاقة الحرارية في العالم بواسطة توربينات بخارية أو توربينات غازية أو مزيج منهما. وتُحدَّد كفاءة محطة الطاقة الحرارية بمدى فعاليتها في تحويل الطاقة الحرارية إلى طاقة كهربائية، وتحديدًا نسبة الكهرباء المُباعة إلى القيمة الحرارية للوقود المُستخدَم. وتختلف كفاءة الدورات الديناميكية الحرارية المختلفة، حيث تُعد دورة رانكين عمومًا أكثر كفاءة من دورتي أوتو وديزل. [ 1 ] في دورة رانكين، يدخل العادم ذو الضغط المنخفض من التوربين إلى مكثف بخاري حيث يُبرَّد لإنتاج مكثف ساخن يُعاد تدويره إلى عملية التسخين لتوليد المزيد من البخار ذي الضغط العالي.

يعتمد تصميم محطات الطاقة الحرارية على مصدر الطاقة المُستهدف. فبالإضافة إلى الوقود الأحفوري والنووي ، تستخدم بعض المحطات الطاقة الحرارية الأرضية ، والطاقة الشمسية ، والوقود الحيوي ، وحرق النفايات . كما تُصمم بعض محطات الطاقة الحرارية لإنتاج الحرارة للأغراض الصناعية، أو لتوفير التدفئة المركزية ، أو لتحلية المياه ، إلى جانب توليد الطاقة الكهربائية. وتعمل التقنيات الحديثة، مثل محطات الطاقة الحرارية فوق الحرجة وفوق الحرجة للغاية، عند درجات حرارة وضغوط أعلى لزيادة الكفاءة وتقليل الانبعاثات. وتُحسّن تقنية التوليد المشترك للحرارة والطاقة (CHP)، التي تُنتج الكهرباء والحرارة المفيدة في آنٍ واحد من نفس مصدر الوقود، الكفاءة الإجمالية من خلال استخدام الحرارة المهدرة لأغراض التدفئة. ويجري حاليًا إيقاف تشغيل محطات الطاقة الحرارية القديمة الأقل كفاءة أو تكييفها لاستخدام مصادر طاقة أنظف ومتجددة.

تُنتج محطات الطاقة الحرارية 70% من كهرباء العالم. [ 2 ] وهي تُوفر عادةً إمدادًا أساسيًا موثوقًا ومستقرًا ومستمرًا للطاقة، وهو أمرٌ ضروري للنمو الاقتصادي. كما تُساهم في ضمان أمن الطاقة من خلال الحفاظ على استقرار الشبكة، لا سيما في المناطق التي تُكمل فيها مصادر الطاقة المتجددة المتقطعة التي تعتمد على الظروف الجوية. ويُساهم تشغيل محطات الطاقة الحرارية في دعم الاقتصاد المحلي من خلال خلق فرص عمل في قطاعات البناء والصيانة واستخراج الوقود. من جهة أخرى، يُؤدي حرق الوقود الأحفوري إلى انبعاث غازات دفيئة (تُساهم في تغير المناخ) وملوثات هوائية مثل أكاسيد الكبريت وأكاسيد النيتروجين (التي تُؤدي إلى الأمطار الحمضية وأمراض الجهاز التنفسي). يُمكن لتقنية احتجاز الكربون وتخزينه (CCS) أن تُقلل من انبعاثات غازات الدفيئة من محطات الطاقة الحرارية التي تعمل بالوقود الأحفوري، إلا أنها مُكلفة ونادرًا ما يتم تطبيقها. ويجري العمل على تطبيق اللوائح الحكومية والاتفاقيات الدولية للحد من الانبعاثات الضارة وتعزيز توليد طاقة أنظف.

أنواع الطاقة الحرارية

تُعتبر جميع محطات توليد الطاقة التي تعمل بالفحم ، ومحطات توليد الطاقة البترولية، والمحطات النووية ، ومحطات الطاقة الحرارية الأرضية ، ومحطات الطاقة الشمسية الحرارية ، ومحطات حرق النفايات ، بالإضافة إلى جميع محطات توليد الطاقة التي تعمل بالغاز الطبيعي، محطات حرارية. يُحرق الغاز الطبيعي عادةً في التوربينات الغازية والغلايات . ويمكن استخدام الحرارة المهدرة من التوربينات الغازية ، على شكل غاز عادم ساخن، لإنتاج البخار عن طريق تمرير هذا الغاز عبر مولد بخار لاستعادة الحرارة (HRSG). ثم يُستخدم البخار لتشغيل توربين بخاري في محطة دورة مركبة ، مما يُحسّن الكفاءة الإجمالية. تُسمى محطات توليد الطاقة التي تحرق الفحم أو زيت الوقود أو الغاز الطبيعي بمحطات توليد الطاقة التي تعمل بالوقود الأحفوري . وقد ظهرت أيضًا بعض محطات توليد الطاقة الحرارية التي تعمل بالكتلة الحيوية . أما محطات توليد الطاقة الحرارية غير النووية، وخاصةً المحطات التي تعمل بالوقود الأحفوري، والتي لا تستخدم التوليد المشترك للطاقة ، فتُسمى أحيانًا بمحطات توليد الطاقة التقليدية .

تُبنى محطات توليد الطاقة الكهربائية التجارية عادةً على نطاق واسع وتُصمم للتشغيل المستمر. وتستخدم جميع محطات الطاقة الكهربائية تقريبًا مولدات كهربائية ثلاثية الأطوار لإنتاج تيار متردد بتردد 50 أو 60 هرتز . وقد تمتلك الشركات أو المؤسسات الكبيرة محطات طاقة خاصة بها لتوفير التدفئة أو الكهرباء لمنشآتها، خاصةً إذا كان البخار يُستخدم لأغراض أخرى. وقد استُخدمت محطات الطاقة البخارية لتشغيل معظم السفن في معظم القرن العشرين . وعادةً ما تربط محطات الطاقة على متن السفن التوربين بمراوح السفينة مباشرةً عبر علب التروس. كما تُزود محطات الطاقة في هذه السفن التوربينات الأصغر بالبخار لتشغيل المولدات الكهربائية. أما الدفع النووي البحري ، فيُستخدم، باستثناءات قليلة، في السفن الحربية فقط. وقد ظهرت العديد من السفن التوربينية الكهربائية التي يُشغل فيها توربين بخاري مولدًا كهربائيًا يُشغل بدوره محركًا كهربائيًا للدفع .

تقوم محطات التوليد المشترك ، والتي تسمى غالبًا مرافق الطاقة والحرارة المشتركة (CHP)، بإنتاج كل من الطاقة الكهربائية والحرارة اللازمة لتسخين العمليات أو تدفئة المساحات، مثل البخار والماء الساخن.

تاريخ

صورة داخلية لمحطة توليد البخار في توليدو، أوهايو، حوالي عام 1900

استُخدم المحرك البخاري الترددي لتوليد الطاقة الميكانيكية منذ القرن الثامن عشر، مع إدخال تحسينات ملحوظة عليه من قِبل جيمس وات . وعندما أُنشئت أولى محطات توليد الطاقة الكهربائية المركزية المُطوَّرة تجاريًا في عام 1882 في محطة بيرل ستريت في نيويورك ومحطة هولبورن فيادكت في لندن، استُخدمت المحركات البخارية الترددية. وقد وفّر تطوير التوربينات البخارية في عام 1884 تصاميم آلات أكبر وأكثر كفاءة لمحطات التوليد المركزية. [ 3 ]

بحلول عام 1892، اعتُبرت التوربينات بديلاً أفضل للمحركات الترددية. [ 4 ] فقد وفرت التوربينات سرعات أعلى، وآلات أكثر إحكامًا، وتنظيمًا مستقرًا للسرعة يسمح بتشغيل المولدات بشكل متزامن متوازٍ على ناقل مشترك. بعد عام 1905 تقريبًا، حلت التوربينات محل المحركات الترددية تمامًا في جميع محطات الطاقة المركزية الكبيرة تقريبًا.

تم الانتهاء من بناء أكبر مجموعات مولدات المحركات الترددية على الإطلاق في عام 1901 لخط سكة حديد مانهاتن المعلق . بلغ وزن كل وحدة من الوحدات السبعة عشر حوالي 500 طن، وقدرتها 6000 كيلوواط؛ بينما كان وزن مجموعة توربينية معاصرة ذات قدرة مماثلة حوالي 20% من هذا الوزن. [ 5 ]

كفاءة توليد الطاقة الحرارية

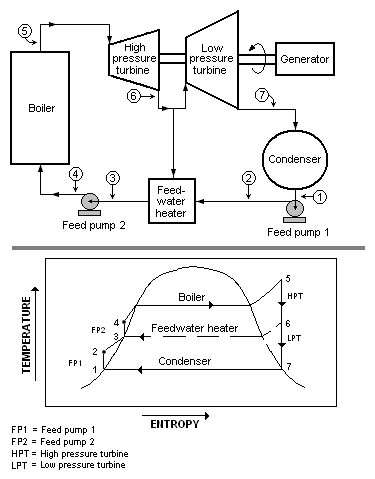

دورة رانكين مع توربين بخاري ثنائي المراحل وسخان مياه تغذية واحد.

تُعرَّف كفاءة الطاقة في محطة توليد الطاقة الحرارية التقليدية بأنها الطاقة القابلة للبيع المنتجة كنسبة مئوية من القيمة الحرارية للوقود المستهلك. تحقق التوربينات الغازية ذات الدورة البسيطة كفاءة تحويل طاقة تتراوح بين 20 و35%. [ 6 ] تعمل محطات توليد الطاقة النموذجية التي تعمل بالفحم عند ضغوط بخار تبلغ 170 بار ودرجة حرارة 570  درجة مئوية بكفاءة تتراوح بين 35 و38%، [ 7 ] بينما تصل كفاءة أحدث محطات الوقود الأحفوري إلى 46%. [ 8 ] يمكن لأنظمة الدورة المركبة أن تصل إلى قيم أعلى. وكما هو الحال مع جميع المحركات الحرارية، فإن كفاءتها محدودة وتخضع لقوانين الديناميكا الحرارية .

تُشير كفاءة كارنو إلى إمكانية تحقيق كفاءات أعلى برفع درجة حرارة البخار. تستطيع محطات توليد الطاقة التي تعمل بالوقود الأحفوري تحت ضغط دون الحرج الوصول إلى كفاءة تتراوح بين 36 و40%. أما التصاميم فوق الحرجة، فتتراوح كفاءتها بين 40% و45%، بينما تصل كفاءة التصاميم "فوق الحرجة" الجديدة، التي تستخدم ضغوطًا تتجاوز 30 ميجا باسكال ( 4400 رطل لكل بوصة مربعة) وإعادة تسخين متعددة المراحل، إلى 45-48%. [ 7 ] فوق النقطة الحرجة للماء، وهي 374 درجة مئوية (705 درجة فهرنهايت) و 22.15 ميجا باسكال (3212 رطل لكل بوصة مربعة) ، لا يحدث تحول طوري من الماء إلى البخار، بل انخفاض تدريجي في الكثافة فقط .

حالياً، تعمل معظم محطات الطاقة النووية عند درجات حرارة وضغوط أقل من تلك المستخدمة في محطات الطاقة التي تعمل بالفحم، وذلك لتوفير هوامش أمان أكبر في أنظمة إزالة الحرارة من الوقود النووي. هذا الأمر يحد من كفاءتها الديناميكية الحرارية إلى 30-32%. بعض تصاميم المفاعلات المتقدمة قيد الدراسة، مثل مفاعل درجة الحرارة العالية جداً ، ومفاعل التبريد الغازي المتقدم ، ومفاعل الماء فوق الحرج ، ستعمل عند درجات حرارة وضغوط مماثلة لمحطات الفحم الحالية، مما ينتج عنه كفاءة ديناميكية حرارية مماثلة.

يجب أن تتسرب الطاقة الحرارية غير المستخدمة في إنتاج الطاقة من محطة توليد الطاقة الحرارية إلى البيئة على شكل حرارة. يمكن معالجة هذه الحرارة المهدرة عبر مكثف ، ثم التخلص منها مع مياه التبريد أو في أبراج التبريد . أما إذا استُخدمت هذه الحرارة المهدرة في التدفئة المركزية ، فيُطلق على هذه العملية اسم التوليد المشترك للطاقة . ومن أهم أنواع محطات توليد الطاقة الحرارية تلك المرتبطة بمحطات تحلية المياه ، والتي توجد عادةً في الدول الصحراوية الغنية بالغاز الطبيعي . في هذه المحطات، يُعد إنتاج المياه العذبة والكهرباء من المنتجات الثانوية المهمة.

تخضع أنواع أخرى من محطات توليد الطاقة لقيود كفاءة مختلفة. فمعظم محطات الطاقة الكهرومائية في الولايات المتحدة تبلغ كفاءتها حوالي 90% في تحويل طاقة المياه المتساقطة إلى كهرباء [ 9 بينما تقتصر كفاءة توربينات الرياح على قانون بيتز ، لتصل إلى حوالي 59.3%، وتُظهر توربينات الرياح الفعلية كفاءة أقل.

تكلفة الكهرباء

تُشكل التكلفة المباشرة للطاقة الكهربائية المُنتجة من محطة توليد الطاقة الحرارية نتاجًا لتكلفة الوقود، والتكلفة الرأسمالية للمحطة، وأجور العمال، والصيانة، وعوامل أخرى مثل معالجة الرماد والتخلص منه. أما التكاليف الاجتماعية أو البيئية غير المباشرة، كالقيمة الاقتصادية للتأثيرات البيئية، أو الآثار البيئية والصحية لدورة الوقود الكاملة وإيقاف تشغيل المحطة، فلا تُدرج عادةً ضمن تكاليف توليد الطاقة في محطات الطاقة الحرارية في ممارسات شركات المرافق، ولكنها قد تُشكل جزءًا من تقييم الأثر البيئي. وتندرج هذه التكاليف غير المباشرة ضمن مفهوم أوسع يُعرف بالتأثيرات الخارجية .

دورة الغلاية والبخار

رسم تخطيطي مبسط لمفاعل الماء المضغوط

في مجال محطات الطاقة النووية ، يُشير مُولِّد البخار إلى نوع مُحدد من المُبادلات الحرارية الكبيرة المُستخدمة في مُفاعل الماء المضغوط (PWR) لربط النظامين الأساسي (محطة المفاعل) والثانوي (محطة البخار) حراريًا، حيث يُولِّد البخار. أما في مُفاعل الماء المغلي (BWR)، فلا يُستخدم مُولِّد بخار مُنفصل، ويغلي الماء داخل قلب المفاعل.

في بعض البيئات الصناعية، قد توجد أيضًا مبادلات حرارية لإنتاج البخار تُسمى مولدات البخار لاستعادة الحرارة (HRSG)، والتي تستخدم الحرارة الناتجة عن بعض العمليات الصناعية، وغالبًا ما تستخدم العادم الساخن من توربين غازي. يجب أن ينتج غلاية توليد البخار بخارًا بدرجة نقاء وضغط ودرجة حرارة عالية، وهي المتطلبات اللازمة لتشغيل التوربين البخاري الذي يُشغل المولد الكهربائي.

لا تحتاج محطات الطاقة الحرارية الأرضية إلى غلايات لأنها تستخدم مصادر بخار طبيعية. ويمكن استخدام مبادلات حرارية في حال كان البخار الحراري الأرضي شديد التآكل أو يحتوي على كميات كبيرة من المواد الصلبة العالقة.

يشتمل مولد البخار الذي يعمل بالوقود الأحفوري على مُقتصد ، وأسطوانة بخار ، وفرن مزود بأنابيب توليد البخار وملفات التسخين الفائق. وتوجد صمامات أمان ضرورية في نقاط مناسبة للحماية من ضغط الغلاية الزائد. وتشمل معدات مسار الهواء وغازات الاحتراق : مروحة السحب القسري ، ومسخن الهواء المسبق، وفرن الغلاية، ومروحة السحب المستحث، وجامعات الرماد المتطاير ( المرسب الكهروستاتيكي أو كيس التجميع )، ومدخنة غازات الاحتراق . [ 10 ] [ 11 ] [ 12 ]

تسخين مياه التغذية

تُستخدم مياه تغذية المرجل البخاري كوسيلة لنقل الطاقة الحرارية من احتراق الوقود إلى الطاقة الميكانيكية لتوربين البخار الدوار . تتكون مياه التغذية من مياه مكثفة مُعاد تدويرها ومياه مُعالجة مُنقّاة . ونظرًا لأن المواد المعدنية التي تلامسها هذه المياه عُرضة للتآكل عند درجات الحرارة والضغوط العالية، تُنقّى المياه المُعالجة بدرجة عالية قبل استخدامها. يُنتج نظام مُليّنات المياه ووحدات التبادل الأيوني لإزالة المعادن مياهًا نقية لدرجة أنها تُصبح عازلة للكهرباء ، حيث تتراوح موصليتها بين 0.3 و1.0 ميكروسيمنز لكل سنتيمتر.  تبلغ كمية المياه المُعالجة في محطة توليد طاقة بقدرة 500 ميغاواط حوالي 120 جالونًا أمريكيًا في الدقيقة (7.6 لتر/ثانية) لتعويض المياه المسحوبة من خزانات المرجل، وذلك لضمان نقاء المياه، ولتعويض الفاقد الطفيف الناتج عن تسربات البخار في النظام.

تبدأ دورة مياه التغذية بضخ مياه التكثيف من المكثف بعد مرورها عبر التوربينات البخارية.  ويبلغ معدل تدفق التكثيف عند الحمل الكامل في محطة توليد طاقة بقدرة 500 ميغاواط حوالي 6000 جالون أمريكي في الدقيقة (400 لتر/ثانية).

رسم تخطيطي لجهاز إزالة الهواء من مياه تغذية الغلاية، مع قسم تهوية رأسي مقبب وقسم تخزين مياه أفقي.

عادةً ما يتم ضغط الماء على مرحلتين، ويتدفق عادةً عبر سلسلة من ستة أو سبعة سخانات مياه تغذية وسيطة، حيث يتم تسخينه في كل مرحلة باستخدام البخار المستخرج من وصلة استخراج مناسبة على التوربينات، ويكتسب درجة حرارة أعلى في كل مرحلة. في منتصف سلسلة سخانات مياه التغذية هذه، وقبل المرحلة الثانية من الضغط، يتدفق المكثف بالإضافة إلى مياه التغذية عبر جهاز إزالة الهواء [ 13 ] [ 14 ] الذي يزيل الهواء المذاب من الماء، مما يزيد من نقائه ويقلل من قابليته للتآكل. بعد ذلك، يمكن إضافة الهيدرازين إلى الماء ، وهي مادة كيميائية تزيل الأكسجين المتبقي فيه إلى أقل من 5 أجزاء في المليار . كما يُضاف إليه عوامل للتحكم في درجة الحموضة ، مثل الأمونيا أو المورفولين، للحفاظ على انخفاض الحموضة المتبقية وبالتالي منع التآكل.

تشغيل الغلاية

المرجل عبارة عن فرن مستطيل الشكل يبلغ طول ضلعه حوالي 15 مترًا (50 قدمًا) وارتفاعه 40 مترًا (130 قدمًا) . جدرانه مصنوعة من شبكة من أنابيب فولاذية عالية الضغط يبلغ قطرها حوالي 58 ملم (2.3 بوصة ) .

يُضخ الوقود، كالفحم المسحوق ، إلى الفرن عبر مواقد موزعة في الزوايا الأربع، أو على طول أحد الجدران، أو على جدارين متقابلين، ثم يُشعل ليحترق بسرعة، مُشكلاً كرة نارية كبيرة في المركز. يُسخّن الإشعاع الحراري لهذه الكرة النارية الماء الذي يدور في أنابيب الغلاية بالقرب من محيطها. ويبلغ معدل دوران الماء في الغلاية من ثلاثة إلى أربعة أضعاف معدل التدفق.

أثناء دوران الماء في المرجل ، يمتص الحرارة ويتحول إلى بخار. يُفصل البخار عن الماء الموجود داخل أسطوانة في أعلى الفرن. يُضخ البخار المشبع إلى أنابيب التسخين الفائق المعلقة في الجزء الأكثر سخونة من غازات الاحتراق عند خروجها من الفرن. هنا، يُسخن البخار إلى درجة حرارة فائقة تصل إلى 540 درجة مئوية (1000 درجة فهرنهايت) لتجهيزه للتوربين.

تستخدم محطات توليد الطاقة التي تعتمد على التوربينات الغازية لتسخين المياه وتحويلها إلى بخار غلايات تُعرف باسم مولدات البخار لاستعادة الحرارة (HRSG). تُستخدم الحرارة المنبعثة من التوربينات الغازية لإنتاج بخار فائق التسخين، والذي يُستخدم بدوره في دورة توليد البخار والماء التقليدية، كما هو موضح في قسم محطات الدورة المركبة للتوربينات الغازية .

فرن الغلاية وأسطوانة البخار

يدخل الماء إلى المرجل عبر قسم في مسار الحمل الحراري يُسمى المُقتصد . ومن المُقتصد، ينتقل الماء إلى أسطوانة البخار ، ومنها يمر عبر أنابيب هابطة إلى مداخل رئيسية في أسفل جدران الماء. من هذه المداخل، يرتفع الماء عبر جدران الماء في الفرن، حيث يتحول جزء منه إلى بخار، ثم يعود خليط الماء والبخار إلى أسطوانة البخار. قد تتم هذه العملية بفعل الدوران الطبيعي فقط (لأن كثافة الماء في الأنابيب الهابطة أعلى من كثافة خليط الماء والبخار في جدران الماء)، أو بمساعدة المضخات. في أسطوانة البخار، يُعاد الماء إلى الأنابيب الهابطة، ويمر البخار عبر سلسلة من فواصل البخار ومجففاته التي تزيل قطرات الماء منه. ثم يتدفق البخار الجاف إلى ملفات التسخين الفائق.

تشمل المعدات المساعدة لفرن الغلاية فوهات تغذية الفحم ومسدسات الإشعال، ومضخات نفخ السخام ، ومضخات رش الماء، وفتحات مراقبة (في جدران الفرن) لمراقبة داخل الفرن. ويتم تجنب انفجارات الفرن الناتجة عن تراكم الغازات القابلة للاشتعال بعد فصل التيار الكهربائي عن طريق طرد هذه الغازات من منطقة الاحتراق قبل إشعال الفحم.

تحتوي أسطوانة البخار (وكذلك ملفات التسخين الفائق والمجمعات) على فتحات تهوية ومصارف هواء ضرورية لبدء التشغيل الأولي.

المحماة

تحتوي محطات توليد الطاقة التي تعمل بالوقود الأحفوري عادةً على قسم تسخين فائق في فرن توليد البخار. يمر البخار عبر معدات تجفيف داخل أسطوانة البخار وصولاً إلى قسم التسخين الفائق، وهو عبارة عن مجموعة من الأنابيب داخل الفرن. هنا، يكتسب البخار المزيد من الطاقة من غازات الاحتراق الساخنة خارج الأنابيب، وترتفع درجة حرارته إلى ما فوق درجة حرارة التشبع. ثم يُنقل البخار المسخن فائقًا عبر خطوط البخار الرئيسية إلى الصمامات قبل التوربين عالي الضغط.

لا تحتوي محطات البخار التي تعمل بالطاقة النووية على مثل هذه الأقسام، بل تنتج البخار في ظروف تشبع شبه كاملة. وقد زُوّدت محطات نووية تجريبية بمُسخّنات فائقة تعمل بالوقود الأحفوري في محاولة لتحسين التكلفة التشغيلية الإجمالية للمحطة.

تكثيف البخار

يقوم المكثف بتكثيف البخار الخارج من التوربين وتحويله إلى سائل ليسهل ضخه. وإذا أمكن تبريد المكثف، ينخفض ​​ضغط البخار الخارج وتزداد كفاءة الدورة .

رسم تخطيطي لمكثف سطحي نموذجي مبرد بالماء. [ 11 ] [ 12 ] [ 15 ] [ 16 ]

المكثف السطحي عبارة عن مبادل حراري من نوع الأنبوب والغطاء ، حيث يُضخ ماء التبريد عبر الأنابيب. [ 11 ] [ 15 ] [ 16 ] [ 17 ] يدخل بخار العادم من التوربين منخفض الضغط إلى الغطاء، حيث يُبرد ويتحول إلى مكثف (ماء) بتدفقه فوق الأنابيب كما هو موضح في الرسم التخطيطي المجاور. تستخدم هذه المكثفات قاذفات بخار أو مخارج عادم تعمل بمحرك دوار لإزالة الهواء والغازات باستمرار من جانب البخار للحفاظ على الفراغ .

لتحقيق أفضل كفاءة، يجب الحفاظ على درجة حرارة المكثف عند أدنى مستوى ممكن عمليًا، وذلك للوصول إلى أدنى ضغط ممكن في بخار التكثيف. وبما أنه يمكن دائمًا تقريبًا الحفاظ على درجة حرارة المكثف أقل بكثير من 100  درجة مئوية، حيث يكون ضغط بخار الماء أقل بكثير من الضغط الجوي، فإن المكثف يعمل عادةً تحت فراغ . لذا، يجب منع تسرب الهواء غير القابل للتكثيف إلى الدائرة المغلقة.

عادةً ما يتسبب ماء التبريد في تكثف البخار عند درجة حرارة تقارب 25 درجة مئوية (77 درجة فهرنهايت) ، مما يُولّد ضغطًا مطلقًا في المكثف يتراوح بين 2 و7 كيلو باسكال (0.59 إلى 2.07 بوصة زئبقية ) ، أي ما يعادل فراغًا مقداره -95 كيلو باسكال (-28 بوصة زئبقية) مقارنةً بالضغط الجوي. ويُسهم الانخفاض الكبير في الحجم الذي يحدث عند تكثف بخار الماء إلى سائل في خلق هذا الفراغ، الذي يزيد عمومًا من كفاءة التوربينات.

العامل المحدد هو درجة حرارة مياه التبريد، والتي تتأثر بالظروف المناخية السائدة في موقع محطة توليد الطاقة. قد يكون من الممكن خفض درجة الحرارة إلى ما دون حدود التوربينات خلال فصل الشتاء، مما قد يؤدي إلى تكثف مفرط داخلها. قد تضطر المحطات العاملة في المناطق الحارة إلى خفض إنتاجها إذا ارتفعت درجة حرارة مياه التبريد المستخدمة في المكثف. وللأسف، يتزامن هذا عادةً مع فترات ارتفاع الطلب على الكهرباء لتشغيل أجهزة التكييف .

يستخدم المكثف عادةً إما مياه التبريد المتداولة من برج التبريد لطرد الحرارة المهدرة إلى الغلاف الجوي، أو مياه التبريد ذات الدورة الواحدة من نهر أو بحيرة أو محيط. في الولايات المتحدة، يستخدم حوالي ثلثي محطات توليد الطاقة أنظمة التبريد ذات الدورة الواحدة، والتي غالبًا ما يكون لها آثار بيئية سلبية كبيرة. تشمل هذه الآثار التلوث الحراري ونفوق أعداد كبيرة من الأسماك والكائنات المائية الأخرى عند مآخذ مياه التبريد . [ 18 ] [ 19 ]

برج تبريد مارلي ذو السحب الميكانيكي

يجب أيضًا إزالة الحرارة التي يمتصها ماء التبريد المتداول في أنابيب المكثف للحفاظ على قدرة الماء على التبريد أثناء دورانه. ويتم ذلك عن طريق ضخ الماء الدافئ من المكثف عبر أبراج تبريد تعمل بنظام السحب الطبيعي أو القسري أو المستحث (كما هو موضح في الصورة المجاورة)، مما يخفض درجة حرارة الماء عن طريق التبخر بمقدار يتراوح بين 11 و17 درجة مئوية (52 إلى 63 درجة فهرنهايت)، وبالتالي طرد الحرارة الزائدة إلى الغلاف الجوي. يبلغ معدل تدفق ماء التبريد في وحدة بقدرة 500 ميجاواط حوالي 14.2 متر مكعب /ثانية (500 قدم مكعب /ثانية أو 225,000 جالون أمريكي/دقيقة) عند الحمل الكامل. [ 20 ]

تُصنع أنابيب المكثف عادةً من الفولاذ المقاوم للصدأ أو سبائك أخرى لمقاومة التآكل من كلا الجانبين. ومع ذلك، قد تتعرض هذه الأنابيب للتلوث الداخلي أثناء التشغيل بسبب البكتيريا أو الطحالب الموجودة في مياه التبريد أو بسبب الترسبات المعدنية، وكلها عوامل تعيق انتقال الحرارة وتقلل من الكفاءة الديناميكية الحرارية . تتضمن العديد من المحطات نظام تنظيف آليًا يقوم بتدوير كرات مطاطية إسفنجية داخل الأنابيب لتنظيفها دون الحاجة إلى إيقاف تشغيل النظام.

يعود ماء التبريد المستخدم لتكثيف البخار في المكثف إلى مصدره دون أي تغيير سوى تسخينه. وإذا عاد الماء إلى مسطح مائي محلي (بدلاً من برج تبريد متداول)، فإنه يُخفف عادةً بماء بارد "خام" لمنع الصدمة الحرارية عند تصريفه في ذلك المسطح المائي.

يُعد المكثف المبرد بالهواء أحد أشكال أنظمة التكثيف . تشبه هذه العملية عمل المبرد والمروحة. إذ تمر حرارة العادم من قسم الضغط المنخفض في التوربين البخاري عبر أنابيب التكثيف، والتي عادةً ما تكون مزودة بزعانف، ويُدفع الهواء المحيط عبر هذه الزعانف بمساعدة مروحة كبيرة. يتكثف البخار إلى ماء يُعاد استخدامه في دورة الماء والبخار. تعمل المكثفات المبردة بالهواء عادةً عند درجة حرارة أعلى من نظيراتها المبردة بالماء. ومع توفير الماء، تنخفض كفاءة الدورة (مما ينتج عنه زيادة في انبعاثات ثاني أكسيد الكربون لكل ميغاواط ساعة من الكهرباء).

من أسفل المكثف، تقوم مضخات المكثفات القوية بإعادة تدوير البخار المكثف (الماء) إلى دورة الماء/البخار.

إعادة التسخين

قد تحتوي أفران محطات توليد الطاقة على قسم لإعادة التسخين يتضمن أنابيب تُسخّن بواسطة غازات الاحتراق الساخنة الموجودة خارج الأنابيب. يُمرر بخار العادم من التوربين عالي الضغط عبر هذه الأنابيب الساخنة لجمع المزيد من الطاقة قبل تشغيل التوربينات متوسطة الضغط ثم منخفضة الضغط.

مسار الهواء

تُستخدم مراوح خارجية لتوفير كمية كافية من الهواء للاحتراق. تسحب مروحة الهواء الأولي الهواء من الجو، وتقوم أولاً بتسخينه في مسخن الهواء المسبق لتحسين كفاءة استهلاك الوقود. ثم يمر الهواء الأولي عبر مطاحن الفحم، حاملاً غبار الفحم إلى الشعلات لحقنه في الفرن. تسحب مروحة الهواء الثانوي الهواء من الجو، وتقوم أولاً بتسخينه في مسخن الهواء المسبق لتحسين كفاءة استهلاك الوقود. يُخلط الهواء الثانوي مع تيار الفحم/الهواء الأولي في الشعلات.

تساعد مروحة السحب المستحث مروحة السحب عن طريق سحب الغازات القابلة للاحتراق من الفرن، والحفاظ على ضغط أقل بقليل من الضغط الجوي في الفرن لتجنب تسرب منتجات الاحتراق من غلاف الغلاية.

مولد توربيني بخاري

يتكون مولد التوربينات البخارية من سلسلة من التوربينات البخارية المتصلة ببعضها البعض ومولد على عمود مشترك.

توربين بخاري

دوار توربين بخاري حديث، يُستخدم في محطة توليد الطاقة

عادةً ما توجد توربينة ضغط عالٍ في أحد طرفي النظام، تليها توربينة ضغط متوسط، ثم توربينة أو اثنتان أو ثلاث توربينات ضغط منخفض، بالإضافة إلى عمود يربطها بالمولد. ومع مرور البخار عبر النظام وفقدانه للضغط والطاقة الحرارية، يتمدد حجمه، مما يستلزم زيادة قطر التوربينة وطول شفراتها في كل مرحلة لاحقة لاستخلاص الطاقة المتبقية. وقد يتجاوز وزن الكتلة الدوارة 200 طن متري، وطولها 30 مترًا .

إنها ثقيلة للغاية لدرجة أنه يجب إبقاؤها تدور ببطء حتى عند إيقاف التشغيل (بسرعة 3 دورات في الدقيقة ) حتى لا ينحني عمودها ولو قليلاً ويصبح غير متوازن. هذا الأمر بالغ الأهمية لدرجة أنه أحد الوظائف الست فقط لبطاريات الطاقة الاحتياطية في الموقع عند انقطاع التيار الكهربائي. أما الوظائف الخمس الأخرى فهي: إضاءة الطوارئ ، والاتصالات ، وأجهزة إنذار المحطة، ونظام منع تسرب الهيدروجين للمولد، وزيت تشحيم التوربينات والمولدات.

في محطات توليد الطاقة النموذجية التي شُيّدت في أواخر القرن العشرين، يُنقل البخار فائق التسخين من المرجل عبر أنابيب قطرها 360-410 مم (14-16 بوصة) بضغط 17 ميجا باسكال ( 160 ضغط جوي) ودرجة حرارة 540 درجة مئوية (1000 درجة فهرنهايت) إلى التوربين عالي الضغط، حيث ينخفض ​​ضغطه إلى 4.1 ميجا باسكال ( 41 ضغط جوي) ودرجة حرارته إلى 320 درجة مئوية (600 درجة فهرنهايت) خلال المرحلة. ثم يخرج عبر خطوط إعادة تسخين باردة قطرها 610-660 مم (24-26 بوصة ) ويعود إلى المرجل، حيث يُعاد تسخينه في أنابيب إعادة تسخين معلقة خاصة إلى 540 درجة مئوية (1000 درجة فهرنهايت) . يتم توجيه بخار إعادة التسخين الساخن إلى التوربين ذي الضغط المتوسط، حيث ينخفض ​​في كل من درجة الحرارة والضغط ويخرج مباشرة إلى التوربينات ذات الشفرات الطويلة ذات الضغط المنخفض ويخرج في النهاية إلى المكثف .

مولد توربيني

يبلغ طول المولد عادةً حوالي 9 أمتار (30 قدمًا) وقطره 3.7 متر (12 قدمًا) ، ويتكون من جزء ثابت (ستاتور ) وجزء دوار (روتور )، يحتوي كل منهما على أسلاك نحاسية سميكة تمتد لأميال . ولا يحتوي المولد عادةً على مغناطيس دائم ، مما يمنع بدء التشغيل من دون تيار . أثناء التشغيل، يُولّد المولد تيارًا يصل إلى 21000 أمبير عند جهد 24000 فولت تيار متردد (504 ميغاواط) عند دورانه بسرعة 3000 أو 3600 دورة في الدقيقة ، متزامنًا مع شبكة الكهرباء .

يدور الدوّار داخل حجرة محكمة الإغلاق مُبرّدة بغاز الهيدروجين ، الذي تم اختياره لامتلاكه أعلى معامل انتقال حرارة معروف بين جميع الغازات، ولانخفاض لزوجته ، مما يقلل من فقدان الطاقة الناتج عن مقاومة الهواء . يتطلب هذا النظام معالجة خاصة أثناء بدء التشغيل، حيث يُستبدل الهواء الموجود في الحجرة أولاً بثاني أكسيد الكربون قبل ملئها بالهيدروجين. يضمن هذا عدم تكوّن بيئة شديدة الانفجار من الهيدروجين والأكسجين .

يبلغ تردد شبكة الكهرباء 60 هرتز في أمريكا الشمالية و50  هرتز في أوروبا وأوقيانوسيا وآسيا ( باستثناء كوريا وأجزاء من اليابان ) وأجزاء من أفريقيا . ويؤثر التردد المطلوب على تصميم التوربينات الكبيرة، حيث يتم تحسينها بشكل كبير لسرعة محددة .

تتدفق الكهرباء إلى ساحة التوزيع حيث تقوم المحولات بزيادة الجهد لنقلها إلى وجهتها.

تتمتع المولدات التي تعمل بتوربينات البخار بأنظمة مساعدة تُمكّنها من العمل بكفاءة وأمان. ونظرًا لأن مولد توربينات البخار عبارة عن جهاز دوار، فإنه عادةً ما يحتوي على عمود ثقيل ذي قطر كبير. ولذلك، لا يتطلب هذا العمود دعامات فحسب، بل يجب أيضًا تثبيته في مكانه أثناء التشغيل. ولتقليل مقاومة الاحتكاك للدوران، يحتوي العمود على عدد من المحامل . وتُبطّن أغلفة المحامل، التي يدور فيها العمود، بمادة منخفضة الاحتكاك مثل معدن بابيت . كما يُستخدم التشحيم بالزيت لتقليل الاحتكاك بين العمود وسطح المحمل بشكل أكبر، وللحد من الحرارة المتولدة.

مسار الغاز المتصاعد والتنظيف

عند خروج غازات الاحتراق من المرجل، تُوجَّه عبر سلة مسطحة دوارة مصنوعة من شبكة معدنية، تمتص الحرارة وتعيدها إلى الهواء النقي الداخل أثناء دوران السلة. يُسمى هذا الجزء مُسخِّن الهواء المُسبق . يكون الغاز الخارج من المرجل مُحمَّلاً بالرماد المتطاير ، وهو عبارة عن جزيئات رماد كروية دقيقة. يحتوي غاز الاحتراق على النيتروجين بالإضافة إلى نواتج الاحتراق: ثاني أكسيد الكربون ، وثاني أكسيد الكبريت ، وأكاسيد النيتروجين . يُزال الرماد المتطاير بواسطة مرشحات أكياس قماشية في وحدات تجميع الغبار أو بواسطة مُرَسِّبات كهروستاتيكية .

بعد إزالة الرماد المتطاير، يمكن استخدامه أحيانًا في صناعة الخرسانة . ولا تتم عملية تنقية غازات المداخن إلا في المحطات المجهزة بالتقنيات المناسبة. ومع ذلك، فإن غالبية محطات توليد الطاقة التي تعمل بالفحم في العالم تفتقر إلى هذه التقنيات. وقد أثبتت التشريعات في أوروبا فعاليتها في الحد من تلوث غازات المداخن. وتستخدم اليابان تقنية تنقية غازات المداخن منذ أكثر من 30 عامًا، والولايات المتحدة منذ أكثر من 25 عامًا. أما الصين، فقد بدأت الآن في معالجة مشكلة التلوث الناجم عن محطات توليد الطاقة التي تعمل بالفحم.

عند اشتراط القانون، تُزال ملوثات أكاسيد الكبريت والنيتروجين بواسطة أجهزة تنقية غازات المداخن التي تستخدم مسحوق الحجر الجيري أو معلقًا قلويًا رطبًا آخر لإزالة هذه الملوثات من غازات المداخن الخارجة. وتستخدم أجهزة أخرى محفزات لإزالة مركبات أكسيد النيتروز من تيار غازات المداخن. وقد تنخفض درجة حرارة الغاز الصاعد في مدخنة غازات المداخن بحلول هذا الوقت إلى حوالي 50 درجة مئوية (120 درجة فهرنهايت) . ويبلغ ارتفاع مدخنة غازات المداخن النموذجية ما بين 150 و180 مترًا (490-590 قدمًا) لتشتيت مكونات غازات المداخن المتبقية في الغلاف الجوي. ويبلغ ارتفاع أطول مدخنة غازات مداخن في العالم 419.7 مترًا (1377 قدمًا) في محطة إيكيباستوز GRES-2 للطاقة في كازاخستان .

في الولايات المتحدة وعدد من الدول الأخرى، تُعدّ دراسات نمذجة انتشار الملوثات في الغلاف الجوي [ 21 ] ضرورية لتحديد ارتفاع مدخنة غازات الاحتراق اللازم للامتثال للوائح المحلية المتعلقة بتلوث الهواء . كما تشترط الولايات المتحدة أن يتوافق ارتفاع مدخنة غازات الاحتراق مع ما يُعرف بارتفاع " الممارسات الهندسية الجيدة " (GEP). [ 22 ] [ 23 ] في حالة مداخن غازات الاحتراق القائمة التي تتجاوز ارتفاع GEP، يجب أن تستخدم أي دراسات نمذجة لانتشار تلوث الهواء لهذه المداخن ارتفاع GEP بدلاً من الارتفاع الفعلي للمدخنة.

تُستخدم تقنية احتجاز الكربون وتخزينه (CCS) لالتقاط ثاني أكسيد الكربون من غازات المداخن المنبعثة من محطات توليد الطاقة أو غيرها من الصناعات، ونقله إلى موقع مناسب حيث يُدفن بأمان في خزان تحت الأرض. وبين عامي 1972 و2017، وُضعت خطط لإضافة تقنية احتجاز الكربون وتخزينه إلى عدد كافٍ من محطات توليد الطاقة التي تعمل بالفحم والغاز لعزل 171 مليون طن من ثاني أكسيد الكربون.بمعدل مشروعين سنويًا، ولكن بحلول عام 2021، فشلت أكثر من 98% من هذه الخطط. [ 24 ] وقد ساهمت التكلفة، وغياب تدابير لمعالجة المسؤولية طويلة الأجل عنثاني، ومحدودية القبول الاجتماعي، في إلغاء المشاريع. [ 25 ] : 133اعتبارًا من عام 2024، لم تكن تقنية احتجاز الكربون وتخزينه تعمل إلا في خمس محطات طاقة فقط حول العالم. [ 26 ]

الأنظمة المساعدة

محطة معالجة وتخزين مياه التغذية للغلايات

نظراً للسحب المستمر للبخار والعودة المستمرة للمكثفات إلى المرجل، يجب تعويض الفاقد الناتج عن تصريف المياه والتسريبات للحفاظ على مستوى الماء المطلوب في خزان بخار المرجل. ولتحقيق ذلك، يُضاف ماء تعويضي باستمرار إلى نظام مياه المرجل. تتكون الشوائب في المياه الخام الداخلة إلى المحطة عادةً من أملاح الكالسيوم والمغنيسيوم التي تُكسب الماء عسراً . يؤدي عسر الماء التعويضي في المرجل إلى ترسبات على أسطح أنابيب الماء ، مما يتسبب في ارتفاع درجة حرارتها وتلفها.

يجب إزالة الأملاح من الماء، ويتم ذلك بواسطة محطة معالجة المياه لإزالة المعادن. تتكون محطة إزالة المعادن عادةً من مبادلات حرارية كاتيونية وأنيونية ومختلطة. تتكون الأيونات الموجودة في الماء الناتج عن هذه العملية بشكل أساسي من أيونات الهيدروجين وأيونات الهيدروكسيد، والتي تتحد لتكوين الماء النقي. يصبح الماء النقي جدًا الناتج عن إزالة المعادن شديد التآكل بمجرد امتصاصه للأكسجين من الجو نظرًا لشدة انجذابه للأكسجين.

تُحدد سعة محطة إزالة المعادن بنوع وكمية الأملاح في المياه الخام الداخلة. يُعدّ التخزين ضروريًا نظرًا لاحتمالية توقف المحطة للصيانة. ولهذا الغرض، يُركّب خزان تخزين يُسحب منه الماء منزوع المعادن باستمرار لتزويد الغلاية. يُصنع خزان تخزين الماء من مواد لا تتأثر بالماء المُسبّب للتآكل، مثل البولي فينيل كلوريد (PVC ). أما الأنابيب والصمامات، فهي عادةً من الفولاذ المقاوم للصدأ. في بعض الأحيان، يُزوّد ​​الخزان بغطاء بخاري أو عوامة حلقية من الفولاذ المقاوم للصدأ فوق الماء لتجنب ملامسته للهواء. يُضاف الماء منزوع المعادن عادةً من منطقة البخار في المكثف السطحي (أي جانب التفريغ). لا يقتصر دور هذا النظام على رش الماء فحسب، بل يُزيل أيضًا الهواء منه، حيث تُزال الغازات المذابة بواسطة جهاز إزالة الهواء عبر قاذف مُثبّت على المكثف.

نظام تحضير الوقود

نظام نقل الفحم (يظهر في أقصى اليسار) إلى محطة توليد الطاقة.

في محطات توليد الطاقة التي تعمل بالفحم، يُسحق الفحم الخام من منطقة تخزين الفحم أولاً إلى قطع صغيرة، ثم يُنقل إلى قواديس تغذية الفحم في الغلايات. بعد ذلك، يُطحن الفحم إلى مسحوق ناعم جداً. وقد تكون المطاحن عبارة عن مطاحن كروية ، أو مطاحن أسطوانية دوارة ، أو أنواع أخرى من المطاحن.

تستخدم بعض محطات توليد الطاقة زيت الوقود بدلاً من الفحم. يجب الحفاظ على الزيت دافئًا (أعلى من درجة انسكابه ) في خزانات تخزين زيت الوقود لمنعه من التجمد وعدم إمكانية ضخه. عادةً ما يُسخّن الزيت إلى حوالي 100  درجة مئوية قبل ضخه عبر فوهات رش زيت الوقود في الفرن.

تستخدم بعض محطات توليد الطاقة الغاز الطبيعي المعالج كوقود رئيسي في غلاياتها. بينما قد تستخدم محطات أخرى الغاز الطبيعي المعالج كوقود احتياطي في حال انقطاع إمدادات الوقود الرئيسي (الفحم أو النفط). وفي هذه الحالة، تُزود أفران الغلايات بمواقد غاز منفصلة.

باستثناء المعدات

آلية التدوير (أو "آلية الدوران") هي الآلية المستخدمة لتدوير عمود مولد التوربين بسرعة منخفضة جدًا بعد توقف الوحدة. بمجرد "إيقاف" الوحدة (أي إغلاق صمام مدخل البخار)، يتباطأ التوربين تدريجيًا حتى يتوقف تمامًا. عند توقفه كليًا، يميل عمود التوربين إلى الانحراف أو الانحناء إذا بقي في وضع واحد لفترة طويلة. يعود ذلك إلى أن الحرارة داخل غلاف التوربين تتركز في النصف العلوي منه، مما يجعل الجزء العلوي من العمود أكثر سخونة من النصف السفلي. وبالتالي، قد ينحني العمود أو يتشوه بمقدار أجزاء من المليون من البوصة.

هذا الانحراف الطفيف في العمود، والذي لا يمكن رصده إلا بواسطة أجهزة قياس اللامركزية، كافٍ لإحداث اهتزازات ضارة في وحدة مولد التوربين البخاري بأكملها عند إعادة تشغيلها. ولذلك، يُدار العمود تلقائيًا بسرعة منخفضة (حوالي واحد بالمائة من السرعة المقدرة) بواسطة جهاز التدوير حتى يبرد بدرجة كافية تسمح بالتوقف التام.

نظام الزيت

تُستخدم مضخة نظام الزيت المساعدة لتزويد مولد التوربين البخاري بالزيت عند بدء التشغيل. وهي تُغذي نظام الزيت الهيدروليكي اللازم لصمام إيقاف البخار الرئيسي الداخل إلى التوربين البخاري، وصمامات التحكم، وأنظمة زيت المحامل والأختام، والمرحلات الهيدروليكية ذات الصلة، وغيرها من الآليات.

عند سرعة محددة مسبقًا للتوربين أثناء بدء التشغيل، تتولى مضخة مدفوعة بواسطة العمود الرئيسي للتوربين وظائف النظام المساعد.

تبريد المولد

بينما يمكن تبريد المولدات الصغيرة بالهواء المسحوب عبر مرشحات عند المدخل، تتطلب الوحدات الأكبر حجمًا عادةً ترتيبات تبريد خاصة. يُستخدم تبريد غاز الهيدروجين ، داخل غلاف محكم الإغلاق بالزيت، نظرًا لامتلاكه أعلى معامل انتقال حرارة معروف بين جميع الغازات، ولزوجته المنخفضة التي تقلل من فقدان الحرارة الناتج عن مقاومة الهواء . يتطلب هذا النظام معالجة خاصة أثناء بدء التشغيل، حيث يُستبدل الهواء الموجود في غلاف المولد أولًا بثاني أكسيد الكربون قبل ملئه بالهيدروجين. يضمن هذا عدم اختلاط الهيدروجين شديد الاشتعال مع الأكسجين الموجود في الهواء.

يُحافظ على ضغط الهيدروجين داخل الغلاف أعلى بقليل من الضغط الجوي لمنع دخول الهواء الخارجي، ويصل إلى حوالي ضعف الضغط الجوي لتحسين كفاءة نقل الحرارة. يجب منع تسرب الهيدروجين إلى الخارج عند نقطة خروج العمود من الغلاف. تُركّب موانع تسرب ميكانيكية حول العمود بفجوة حلقية صغيرة جدًا لتجنب الاحتكاك بين العمود وموانع التسرب في التوربينات الصغيرة، بينما تُستخدم موانع تسرب من نوع المتاهة في الآلات الأكبر حجمًا. يُستخدم زيت مانع التسرب لمنع تسرب غاز الهيدروجين إلى الغلاف الجوي.

يستخدم المولد أيضًا التبريد المائي. ولأن ملفات المولد تعمل بجهد يبلغ حوالي 22 كيلوفولت ، يُستخدم حاجز عازل مثل التفلون لربط خط الماء بملفات الجهد العالي للمولد. ويُستخدم ماء منزوع المعادن ذو موصلية منخفضة.

نظام المولد عالي الجهد

يتراوح جهد المولدات الحديثة المتصلة بشبكة الكهرباء بين 11 كيلوفولت في الوحدات الصغيرة و 30 كيلوفولت في الوحدات الكبيرة. عادةً ما تكون أسلاك الجهد العالي للمولد عبارة عن قنوات ألومنيوم كبيرة نظرًا لارتفاع التيار الذي تحمله مقارنةً بالكابلات المستخدمة في المولدات الصغيرة. تُغلف هذه الأسلاك داخل قنوات ألومنيوم مؤرضة جيدًا، وتُثبت على عوازل مناسبة. تُوصل أسلاك الجهد العالي للمولد بمحولات رفع الجهد لتوصيلها بمحطة فرعية كهربائية ذات جهد عالٍ (عادةً ما يتراوح بين 115 كيلوفولت و765 كيلوفولت) لنقل الطاقة عبر شبكة الكهرباء المحلية.

تتضمن هذه الوحدة أجهزة الحماية والقياس اللازمة لخطوط الجهد العالي. وبذلك، يشكل مولد التوربين البخاري والمحول وحدة واحدة. ويمكن للوحدات الأصغر أن تشترك في محول رفع الجهد للمولد مع قواطع دوائر فردية لتوصيل المولدات بشبكة مشتركة.

نظام المراقبة والإنذار

-15 80 240
مركز التحكم في محطة إيرو للطاقة

معظم أنظمة التحكم التشغيلية في محطة توليد الطاقة آلية. وفي بعض الأحيان، قد يتطلب الأمر تدخلاً يدوياً. لذا، زُوِّدت المحطة بأجهزة مراقبة وأنظمة إنذار تُنبه مشغلي المحطة عندما تنحرف بعض معايير التشغيل انحرافاً خطيراً عن نطاقها الطبيعي.

إضاءة واتصالات للطوارئ تعمل بالبطارية

يُزوَّد النظام ببطاريات مركزية تتألف من وحدات خلايا الرصاص الحمضية لتوفير الطاقة الكهربائية عند الحاجة، لتشغيل العناصر الأساسية مثل أنظمة التحكم في محطة الطاقة، وأنظمة الاتصالات، ونظام منع تسرب الهيدروجين للمولد، ومضخات زيت تشحيم التوربينات، وإضاءة الطوارئ. وهذا ضروري لإيقاف تشغيل الوحدات بأمان ودون أي أضرار في حالات الطوارئ.

نظام تدوير المياه

لتبديد الحمل الحراري لبخار عادم التوربين الرئيسي، والمكثفات من مكثف بخار الغدة، والمكثفات من سخان الضغط المنخفض عن طريق توفير إمداد مستمر من مياه التبريد للمكثف الرئيسي مما يؤدي إلى التكثيف.

تشير التقديرات إلى أن استهلاك مياه التبريد من قبل محطات الطاقة الداخلية سيؤدي إلى تقليل توافر الطاقة لمعظم محطات الطاقة الحرارية بحلول عام 2040-2069. [ 27 ]
