بطاقة مثقوبة

قام باسيل بوشون بتطوير نظام التحكم في النول عن طريق ثقوب مثقوبة في شريط ورقي عام 1725. وقد تم تحسين التصميم من قبل مساعده جان بابتيست فالكون وجاك فوكانسون . ^{[ 5 ]} على الرغم من أن هذه التحسينات تحكمت في الأنماط المنسوجة، إلا أنها كانت لا تزال تتطلب مساعدًا لتشغيل الآلية.

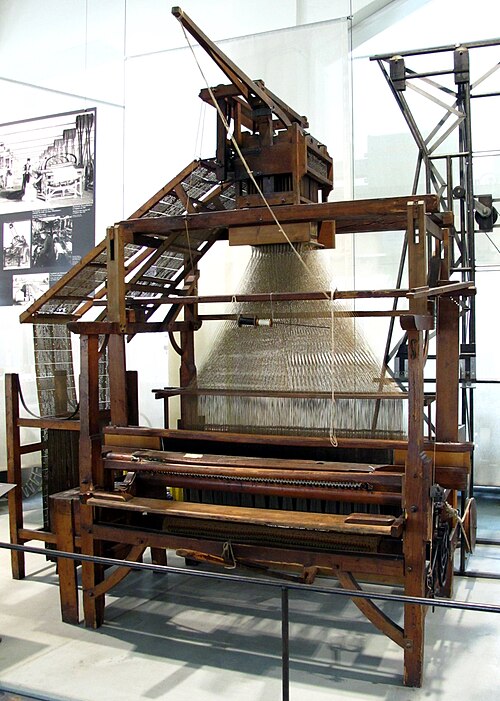

في عام 1804، عرض جوزيف ماري جاكارد آلية لأتمتة تشغيل النول. تم ربط عدة بطاقات مثقبة في سلسلة بأي طول. احتوت كل بطاقة على تعليمات فتح الخيوط (رفع وخفض خيوط السدى ) واختيار المكوك لمرور واحد. ^{[ 6 ]}

يُقال إن سيميون كورساكوف كان أول من اقترح استخدام البطاقات المثقبة في مجال المعلوماتية لتخزين المعلومات والبحث عنها. وقد أعلن كورساكوف عن طريقته وآلاته الجديدة في سبتمبر 1832. ^{[ 7 ]}

اقترح تشارلز باباج استخدام "بطاقات الأرقام"، "المثقوبة بثقوب معينة والموضوعة مقابل روافع متصلة بمجموعة من عجلات الأرقام  ... عند تحريكها، تدفع هذه البطاقات الروافع المقابلة لها التي لا توجد بها ثقوب، وبالتالي تنقل الرقم مع إشارته" في وصفه لمتجر آلة الحساب. ^{[ 8 ]} لا يوجد دليل على أنه صنع نموذجًا عمليًا.

في عام ١٨٨١، طوّر جول كاربنتير طريقةً لتسجيل وإعادة تشغيل العزف على الأورغ باستخدام بطاقات مثقبة. سُمّي النظام " ميلوغراف ريبيتيتور" ووُصف بأنه "يسجل الموسيقى العادية التي تُعزف على لوحة المفاتيح ' بلغة جاكارد ' " ، ^{[ ٩ ]} أي على شكل ثقوب في سلسلة من البطاقات. بحلول عام ١٨٨٧، فصل كاربنتير الآلية إلى " ميلوغراف" الذي يسجل ضغطات العازف على المفاتيح، و "ميلوتروب" الذي يعزف الموسيقى. ^{[ ١٠ ] [ ١١ ]}

في أواخر القرن التاسع عشر، ابتكر هيرمان هوليريث طريقة لتسجيل البيانات على وسيط يمكن قراءته آليًا، ^{[ 12 ] [ 13 ] [ 14 ] [ 15 ]} مطورًا بذلك تقنية معالجة البيانات باستخدام البطاقات المثقبة لتعداد الولايات المتحدة لعام 1890. [ ^{16 ] وقد} استُلهمت هذه التقنية جزئيًا من تقنية نسيج نول جاكارد وصور الثقوب المستخدمة في السكك الحديدية . ^{[ 17 ]} كانت صور الثقوب وسيلة سريعة للمحصلين لوضع علامة على التذكرة تتضمن وصفًا لمشتريها (مثل: قصير أو طويل، شعر داكن أو فاتح). ^{[ 17 ]} وقد استُخدمت هذه الصور للحد من تزوير التذاكر، إذ كان بإمكان المحصلين "قراءة" الثقوب للحصول على وصف أساسي للشخص الذي بيعت له التذكرة. ^{[ 17 ]}

قامت آلات الجدولة التي ابتكرها هوليريث بقراءة وتلخيص البيانات المخزنة على البطاقات المثقبة، وبدأ استخدامها في معالجة البيانات الحكومية والتجارية. في البداية، كانت هذه الآلات الكهروميكانيكية تقتصر على عدّ الثقوب، ولكن بحلول عشرينيات القرن العشرين، أصبحت مزودة بوحدات لإجراء العمليات الحسابية الأساسية. ^{[ 18 ] : 124}

أسس هوليريث شركة آلات الجدولة (1896)، التي كانت إحدى أربع شركات اندمجت عبر الاستحواذ على أسهم لتشكيل شركة خامسة، هي شركة الحوسبة والجدولة والتسجيل (CTR) عام 1911، والتي أعيد تسميتها لاحقًا إلى شركة آلات الأعمال الدولية (IBM) عام 1924. ومن بين الشركات الأخرى التي دخلت مجال البطاقات المثقبة: شركة تابولاتور المحدودة (بريطانيا، 1902)، وشركة دويتشه هوليريث-ماشينين جيزيلشافت (ديهوماج) (ألمانيا، 1911)، وشركة باورز لآلات المحاسبة (الولايات المتحدة، 1911)، وشركة ريمنجتون راند (الولايات المتحدة، 1927)، وشركة إتش دبليو إيجلي بول (فرنسا، 1931). ^{[ 19 ]} قامت هذه الشركات، وغيرها، بتصنيع وتسويق مجموعة متنوعة من البطاقات المثقبة وآلات تسجيل الوحدات لإنشاء وفرز وجدولة البطاقات المثقبة، حتى بعد تطوير الحواسيب الإلكترونية في خمسينيات القرن العشرين.

ربطت كل من شركتي IBM وRemington Rand عمليات شراء البطاقات المثقبة بعقود إيجار الآلات، وهو ما يُعد انتهاكًا لقانون كلايتون لمكافحة الاحتكار الأمريكي لعام 1914. وفي عام 1932، رفعت الحكومة الأمريكية دعوى قضائية ضد الشركتين بشأن هذه المسألة. وقد توصلت Remington Rand إلى تسوية سريعة. أما IBM، فقد اعتبرت نشاطها التجاري تقديم خدمة، وأن البطاقات جزء لا يتجزأ من الآلة. وخاضت IBM معركة قضائية شرسة حتى وصلت إلى المحكمة العليا، لكنها خسرت القضية عام 1936؛ حيث قضت المحكمة بأن IBM لا تملك سوى صلاحية تحديد مواصفات البطاقات. ^{[ 20 ] [ 21 ] : 300-301}

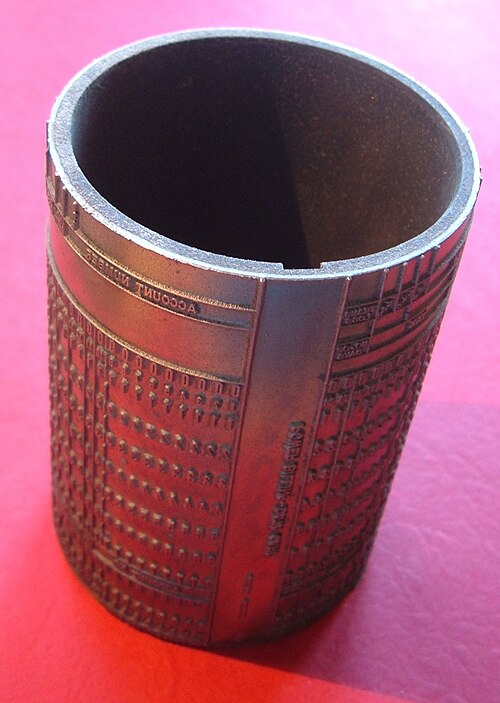

بحلول عام 1937  ، كان لدى شركة IBM 32 مطبعة تعمل في إنديكوت، نيويورك، تقوم بطباعة وتقطيع وتكديس ما بين 5 إلى 10  ملايين بطاقة مثقوبة يوميًا. ^{[ 22 ]} حتى أن البطاقات المثقوبة استُخدمت كوثائق قانونية، مثل شيكات الحكومة الأمريكية ^{[ 23 ]} وسندات الادخار. ^{[ 24 ]}

خلال الحرب العالمية الثانية، استخدم الحلفاء أجهزة البطاقات المثقبة في بعض جهودهم لفك تشفير اتصالات دول المحور . انظر، على سبيل المثال، المكتب المركزي في أستراليا. في بليتشلي بارك بإنجلترا، "  كان يتم إنتاج حوالي مليوني بطاقة مثقبة أسبوعيًا، مما يدل على ضخامة هذا الجزء من العملية". ^{[ 25 ]} في ألمانيا النازية، استُخدمت البطاقات المثقبة في تعداد سكاني لمختلف المناطق ولأغراض أخرى ^{[ 26 ] [ 27 ]} (انظر: شركة آي بي إم والمحرقة ).

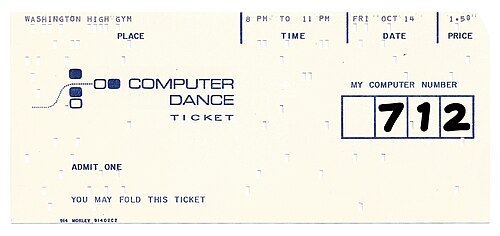

تطورت تقنية البطاقات المثقبة لتصبح أداة فعّالة لمعالجة بيانات الأعمال. وبحلول عام ١٩٥٠، أصبحت البطاقات المثقبة شائعة الاستخدام في الصناعة والحكومة. وأصبح شعار "ممنوع الطي أو الثقب أو التمزيق"، الذي كان يظهر على بعض البطاقات المثقبة الموزعة كوثائق مثل الشيكات وفواتير الخدمات العامة لإعادتها للمعالجة، شعارًا سائدًا في فترة ما بعد الحرب العالمية الثانية . ^{[ ٢٨ ] [ ٢٩ ]}

في عام 1956 ^{[ 30 ]} وقّعت شركة آي بي إم مرسومًا بالتراضي ينص، من بين أمور أخرى، على ألا تتجاوز حصتها في تصنيع البطاقات المثقبة في الولايات المتحدة نصف إجمالي حصتها بحلول عام 1962. وقد أكمل قرار توماس واتسون الابن بتوقيع هذا المرسوم، الذي اعتبرت فيه آي بي إم بنود البطاقات المثقبة أهم بنوده، عملية نقل السلطة إليه من توماس واتسون الأب . ^{[ 21 ]}

أدخل جهاز Univac UNITYPER الشريط المغناطيسي لإدخال البيانات في خمسينيات القرن العشرين. وخلال ستينيات القرن نفسه، حل الشريط المغناطيسي تدريجيًا محل البطاقة المثقبة كوسيلة أساسية لتخزين البيانات ، مع توفر أجهزة كمبيوتر أفضل وأكثر كفاءة. وفي عام 1965، قدمت شركة Mohawk Data Sciences جهاز تشفير الشريط المغناطيسي، وهو نظام تم تسويقه كبديل لآلة تثقيب المفاتيح، وحقق نجاحًا نسبيًا. وظلت البطاقات المثقبة شائعة الاستخدام لإدخال البيانات وبرامج الكمبيوتر حتى منتصف ثمانينيات القرن العشرين، عندما أدى الجمع بين تخزين الأقراص المغناطيسية منخفضة التكلفة ، والمحطات الطرفية التفاعلية بأسعار معقولة على أجهزة الكمبيوتر الصغيرة الأقل سعرًا، إلى جعل البطاقات المثقبة قديمة الطراز لهذه الأدوار أيضًا. ^{[ 31 ] : 151} ومع ذلك، لا يزال تأثيرها قائمًا من خلال العديد من المعايير القياسية وتنسيقات الملفات. فعلى سبيل المثال، عرضت المحطات الطرفية التي حلت محل البطاقات المثقبة، مثل IBM 3270 ، 80 عمودًا من النص في وضع النص ، وذلك للتوافق مع البرامج الموجودة. لا تزال بعض البرامج تعمل وفقًا لاتفاقية 80 عمودًا نصيًا، على الرغم من أن عددها يتناقص باستمرار، حيث تستخدم الأنظمة الأحدث واجهات مستخدم رسومية مع خطوط ذات عرض متغير.

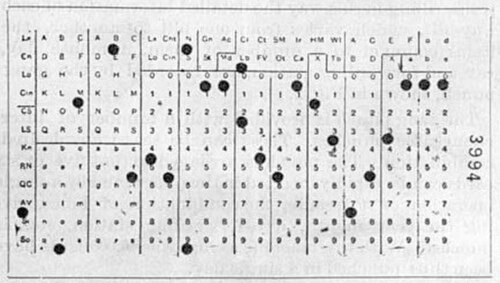

حصل هيرمان هوليريث على ثلاث براءات اختراع ^{[ 39 ]} عام 1889 لآلات جدولة كهروميكانيكية . وصفت هذه البراءات كلاً من الشريط الورقي والبطاقات المستطيلة كوسائط تسجيل محتملة. البطاقة الموضحة في براءة الاختراع الأمريكية رقم 395,781 بتاريخ 8 يناير كانت مطبوعة بقالب، ومواقع ثقوبها قريبة من الحواف ليسهل على مثقب التذاكر الخاص بموظف القطار  الوصول إليها ، مع تخصيص المركز لكتابة الأوصاف. استلهم هوليريث فكرته في الأصل من تذاكر القطار التي تسمح لموظف القطار بتدوين وصف تقريبي للراكب: ^{[ 18 ] : 15}

كنت مسافراً في الغرب وكان لدي تذكرة بها ما أعتقد أنه يسمى صورة مثقوبة  ... قام الموظف  ... بثقب وصف للشخص، مثل الشعر الفاتح والعيون الداكنة والأنف الكبير وما إلى ذلك. لذلك كما ترى، قمت فقط بعمل صورة مثقوبة لكل شخص.

عندما تبيّن أن استخدام مثقب التذاكر مُرهِق وعُرضة للأخطاء، طوّر هوليريث مثقبًا يعمل بنظام البانتوغراف على شكل لوحة مفاتيح. يحتوي هذا المثقب على رسم مُكبّر للبطاقة، يُشير إلى مواضع الثقوب المطلوب ثقبها. ويمكن وضع لوحة قراءة مطبوعة أسفل البطاقة المراد قراءتها يدويًا. ^{[ 35 ] : 43}

تصور هوليريث عدة أحجام للبطاقات. في مقالٍ كتبه يصف فيه نظامه المقترح لجدولة تعداد الولايات المتحدة لعام 1890 ، اقترح هوليريث أن بطاقة من ورق مانيلا بأبعاد 7.6 × 14.0 سم ( 3 × 5.5 بوصة ) "ستكون كافية لجميع الأغراض العادية". ^{[ 40 ]} كانت البطاقات المستخدمة في تعداد عام 1890 تحتوي على ثقوب دائرية، و12 صفًا، و24 عمودًا. يمكن الاطلاع على لوحة قراءة هذه البطاقات على موقع تاريخ الحوسبة بجامعة كولومبيا. [ ^{41 ] في} مرحلة ما، أصبح حجم 83 × 187 مم (3.25 × 7.375 بوصة ) هو الحجم القياسي للبطاقات . هذه هي أبعاد العملة الورقية المتداولة آنذاك في الفترة من 1862 إلى 1923. ^{[ 42 ]} كان هذا الحجم ضرورياً لاستخدام مساحة التخزين المتاحة من النوع المصرفي لتخزين 60 مليون بطاقة مثقوبة سيتم توزيعها على مستوى البلاد. ^{[ 41 ]}

استخدم نظام هوليريث الأصلي نظام ترميز مخصصًا لكل تطبيق، حيث خُصصت معانٍ محددة لمجموعات من الثقوب، مثل الجنس أو الحالة الاجتماعية. احتوت آلة الجدولة الخاصة به على ما يصل إلى 40 عدادًا، لكل منها قرص مقسم إلى 100 قسم، مع مؤشرين؛ أحدهما يتحرك وحدة واحدة مع كل نبضة عد، والآخر يتقدم وحدة واحدة في كل مرة يُكمل فيها القرص الآخر دورة كاملة. سمح هذا الترتيب بالعد حتى 9999. خلال عملية جدولة معينة، تم تخصيص ثقوب محددة للعدادات، أو باستخدام منطق الترحيل ، مجموعة من الثقوب. ^{[ 40 ]}

أدت التصاميم اللاحقة إلى بطاقة ذات عشرة صفوف، يُخصص لكل صف منها قيمة رقمية من 0 إلى 9، و45 عمودًا. ^{[ 43 ]} وفرت هذه البطاقة خانات لتسجيل الأرقام متعددة الأرقام التي يمكن لآلات الجدولة جمعها، بدلًا من بطاقات العد فقط. تُوضح بطاقات هوليريث المثقبة ذات الـ 45 عمودًا في كتاب كومري " تطبيق آلة هوليريث للجدولة على جداول براون للقمر" . ^{[ 44 ]}

بحلول أواخر عشرينيات القرن العشرين، رغب العملاء في تخزين المزيد من البيانات على كل بطاقة مثقبة. في عام ١٩٢٧، ^{[ ٤٥ ]} طلب توماس ج.  واتسون الأب ، رئيس شركة آي بي إم، من اثنين من كبار مخترعيه - كلير د. ليك وج . رويدن بيرس - تطوير طرق مستقلة لزيادة سعة البيانات دون زيادة حجم البطاقة المثقبة. ^{[ ٤٦ ]} أراد بيرس الإبقاء على الثقوب الدائرية و٤٥ عمودًا، ولكن مع السماح لكل عمود بتخزين المزيد من البيانات؛ واقترح ليك ثقوبًا مستطيلة، يمكن تقريب المسافات بينها، مما يسمح بـ ٨٠ عمودًا لكل بطاقة مثقبة، وبالتالي مضاعفة سعة الشكل القديم تقريبًا. ^{[ ٤٧ ]} اختار واتسون الحل الأخير، الذي طُرح باسم بطاقة آي بي إم ، جزئيًا لأنه كان متوافقًا مع تصميمات آلات الجدولة الموجودة، وجزئيًا لأنه يمكن حمايته ببراءات اختراع ويمنح الشركة ميزة واضحة، ^{[ ٤٨ ]} ولأن "المنافسين الذين يستخدمون الاستشعار الميكانيكي للثقوب سيجدون صعوبة في إجراء هذا التغيير". ^{[ ٤٥ ]}

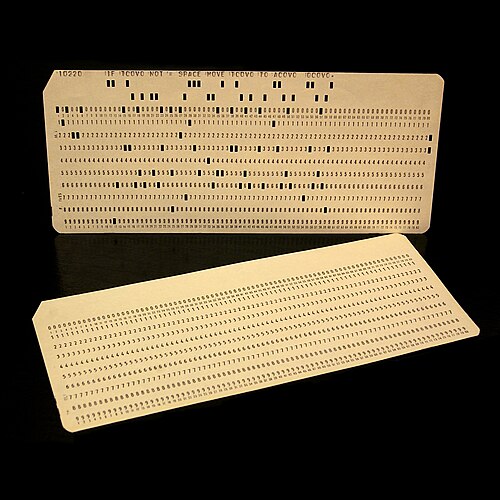

طُرح تنسيق بطاقات IBM عام 1928 ^{[ 49 ]} ، وكان يتألف من ثقوب مستطيلة، و 80 عمودًا ، و10 صفوف. ^{[ 50 ]} يبلغ حجم البطاقة 7 ¾ × 3 ¾ بوصة (187 × 83 مم) . البطاقات مصنوعة من ورق ناعم، بسماكة 0.007 بوصة (180 ميكرومتر) . يوجد حوالي 143 بطاقة في البوصة ( 56 بطاقة / سم). في عام 1930، أصبح تنسيق بطاقات IBM يتألف من ثقوب مستطيلة، و80 عمودًا، و12 صفًا، مع إضافة صفين آخرين في أعلى البطاقة للترميز الأبجدي. ^{[ 45 ]} في عام 1964، غيّرت IBM شكل الزوايا من مربعة إلى مستديرة. ^{[ 51 ]} تُباع عادةً في علب تحتوي على 2000 بطاقة ^{[ 52 ]} أو كبطاقات متصلة . يمكن ترقيم البطاقات ذات الشكل المتصل مسبقًا وتثقيبها مسبقًا للتحكم في المستندات (الشيكات، على سبيل المثال). ^{[ 53 ]}

صُممت هذه الأداة في البداية لتسجيل الإجابات على أسئلة بنعم أو لا، ثم أُضيفت إليها لاحقًا إمكانية دعم الأرقام والحروف والرموز الخاصة باستخدام الأعمدة والمناطق. تُسمى المواضع الثلاثة الأولى في العمود مواضع إدخال المنطقة ، وهي 12 (أعلى)، و11، و0 (قد يكون الصفر إما موضع إدخال منطقة أو موضع إدخال رقم). ^{[ 54 ]} بالنسبة للبيانات العشرية، تُسمى المواضع العشرة الأخيرة مواضع إدخال الرقم ، من 0 (أعلى) إلى 9. ^{[ 54 ]} يمكن تحديد علامة حسابية لحقل عشري عن طريق إدخال علامة في العمود الأيمن من الحقل باستخدام موضع إدخال المنطقة: 12 للجمع، و11 للطرح (CR). بالنسبة للجنيه الإسترليني قبل اعتماد النظام العشري، يُمثل عمود البنس القيم من صفر إلى أحد عشر؛ 10 (أعلى)، و11، ثم من 0 إلى 9 كما ذُكر أعلاه . يمكن إدخال علامة حسابية في عمود الشلن المجاور . ^{[ 55 ] : كان لثقوب المنطقة التاسعة} استخدامات أخرى في المعالجة، مثل الإشارة إلى البطاقة الرئيسية. ^{[ 56 ]}

الرسم التخطيطي: ^{[ 57 ]}

 _______________________________________________ / &-0123456789ABCDEFGHIJKLMNOPQR/STUVWXYZ 12| x xxxxxxxxx 11| x xxxxxxxxx ٠| x xxxxxxxxx 1| xxxx 2| xxxx 3| xxxx 4| xxxx 5| xxxx 6| xxxx 7| xxxx 8| xxxx 9| xxxx |________________________________________________

ملاحظة: تم تسمية المنطقتين 11 و 12 أيضًا بالمنطقتين X و Y على التوالي.

في عام ١٩٣١، بدأت شركة IBM بإدخال الأحرف الكبيرة والرموز الخاصة (كان باورز-ساماس قد طور أول تمثيل تجاري للأبجدية على بطاقات مثقبة في عام ١٩٢١). ^{[ ٥٨ ] [ ٥٩ ] [ ملاحظة ١ ]} تحتوي الأحرف الستة والعشرون على ثقبين (المنطقة [١٢، ١١، ٠] + الرقم [١-٩]). تتطلب لغات ألمانيا والسويد والدنمارك والنرويج وإسبانيا والبرتغال وفنلندا ما يصل إلى ثلاثة أحرف إضافية؛ ولم يتم توضيح طريقة تثقيبها هنا. ^{[ ٦٠ ] : ٨٨-٩٠} تحتوي معظم الرموز الخاصة على ثقبين أو ثلاثة (المنطقة [١٢، ١١، ٠، أو لا شيء] + الرقم [٢-٧] + ٨)؛ وكانت بعض الرموز الخاصة استثناءات: "&" هو ١٢ فقط، و"-" هو ١١ فقط، و"/" هو ٠ + ١). لا يحتوي حرف المسافة على أي ثقوب. ^{[ 60 ] : 38} تعتمد المعلومات المُمثلة في عمودٍ ما، والمُكوّنة من مجموعة من المناطق [12، 11، 0] والأرقام [0-9]، على استخدام ذلك العمود. على سبيل المثال، تُمثل المجموعة "12-1" الحرف "A" في عمود أبجدي، أو الرقم "1" المُشار إليه بعلامة زائد في عمود رقمي مُشار إليه، أو الرقم "1" غير المُشار إليه في عمود يُستخدم فيه الرقم "12" استخدامًا آخر. وقد حدّد إدخال ترميز EBCDIC في عام 1964 أعمدةً تحتوي على ما يصل إلى ستة ثقوب (المناطق [12، 11، 0، 8، 9] + الأرقام [1-7]). واستخدمت شركة IBM وغيرها من الشركات المُصنّعة العديد من ترميزات الأحرف المختلفة للبطاقات ذات 80 عمودًا . ^{[ 61 ] [ 62 ]} حدد معيار وطني أمريكي صدر عام 1969 رموز التثقيب لـ 128 حرفًا، وسُمي برمز بطاقة هوليريث المثقبة (يُشار إليه غالبًا ببساطة باسم رمز بطاقة هوليريث )، تكريمًا لهوليريث. ^{[ 60 ] : 7}

بالنسبة لبعض تطبيقات الكمبيوتر، تم استخدام التنسيقات الثنائية ، حيث يمثل كل ثقب رقمًا ثنائيًا واحدًا (أو " بت ")، ويتم التعامل مع كل عمود (أو صف) كحقل بت بسيط ، ويتم السماح بكل مجموعة من الثقوب.

على سبيل المثال، في جهازي IBM 701 ^{[ 63 ]} و IBM 704 ^{[ 64 ]،} كانت بيانات البطاقات تُقرأ، باستخدام جهاز IBM 711 ، إلى الذاكرة بتنسيق ثنائي صفّي. لكل صف من صفوف البطاقة الاثني عشر، تُقرأ 72 عمودًا من أصل 80، مع تخطي الأعمدة الثمانية المتبقية، في كلمتين من 36 بت ، ما يتطلب 864 بت لتخزين البطاقة كاملةً؛ وتُستخدم لوحة تحكم لاختيار الأعمدة الـ 72 المراد قراءتها. يقوم برنامج بتحويل هذه البيانات إلى الشكل المطلوب. كان من المتعارف عليه استخدام الأعمدة من 1 إلى 72 للبيانات، والأعمدة من 73 إلى 80 لترقيم البطاقات تسلسليًا، كما هو موضح في الصورة أعلاه لبطاقة مثقبة للغة فورتران. يمكن فرز هذه البطاقات المرقمة آليًا، بحيث إذا سقطت مجموعة منها، يمكن استخدام آلة الفرز لإعادة ترتيبها. استمر استخدام هذا الأسلوب في لغة فورتران، حتى في الأنظمة اللاحقة حيث يمكن قراءة البيانات في جميع الأعمدة الثمانين.

استخدمت قارئات بطاقات IBM 3504 و 3505 والوحدة متعددة الوظائف 3525 نظام ترميز مختلفًا لبيانات الأعمدة الثنائية، يُعرف أيضًا باسم صورة البطاقة ، حيث تم ترميز كل عمود، مقسمًا إلى صفين من 6 (12-3 و4-9)، في بايتين من 8 بت، مع تمثيل الثقوب في كل مجموعة بالبتات من 2 إلى 7 ( ترقيم البت الأكثر أهمية ، البت 0 و1 غير مستخدمين) في بايتات متتالية. تطلب هذا 160 بايت من 8 بت، أو 1280 بت، لتخزين البطاقة بأكملها. ^{[ 65 ]}

كمساعدة للبشر الذين كان عليهم التعامل مع البطاقات المثقبة،  كانت آلات تثقيب المفاتيح IBM 026 وما بعدها 029 و129 قادرة على طباعة نص قابل للقراءة البشرية فوق كل عمود من الأعمدة الثمانين.

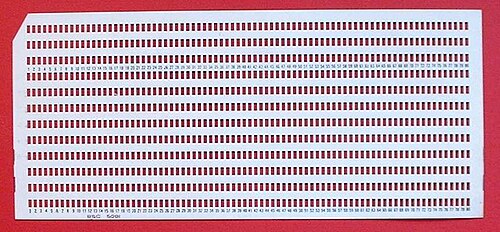

كنوع من المزاح، كان من الممكن صنع بطاقات مثقبة تحتوي على ثقب في كل موضع ممكن للثقب. كانت هذه " البطاقات المزخرفة " تفتقر إلى المتانة الهيكلية، وكثيراً ما كانت تنثني وتتعطل داخل الآلة. ^{[ 66 ]}

هيمنت بطاقات IBM المثقبة ذات الـ 80 عمودًا على الصناعة، وأصبحت تُعرف باسم بطاقات IBM فقط ، على الرغم من أن شركات أخرى صنعت بطاقات ومعدات لمعالجتها. ^{[ 67 ]}

يُعدّ تنسيق بطاقة IBM 5081 أحد أكثر تنسيقات البطاقات المثقبة شيوعًا  ، وهو تصميم عام لا يحتوي على فواصل بين الحقول. يحتوي هذا التنسيق على أرقام مطبوعة عليه تُطابق مواقع الثقوب في كل عمود من الأعمدة الثمانين. وقد أنتجت شركات أخرى مُصنّعة للبطاقات المثقبة بطاقات بنفس هذا التنسيق والرقم.

كانت البطاقات الطويلة متوفرة مع جزء قابل للطي في كلا الطرفين، والذي عند تمزيقه، يترك بطاقة مكونة من 80 عمودًا. تسمى البطاقة الممزقة ببطاقة الجزء القابل للطي .

كانت البطاقات ذات 80 عمودًا متوفرةً، مع وجود علامات على كلا الطرفين، مما ينتج عنه بطاقة قصيرة وبطاقة قصيرة جدًا عند تمزيقها. يمكن معالجة البطاقات القصيرة بواسطة أجهزة IBM أخرى. ^{[ 53 ] [ 68 ]} كان الطول الشائع للبطاقات القصيرة جدًا 51 عمودًا. استُخدمت البطاقات القصيرة جدًا في التطبيقات التي تتطلب علامات أو ملصقات أو نسخًا كربونية. ^{[ 53 ]}

بحسب أرشيف شركة IBM: طرح قسم التوريدات في IBM جهاز Port-A-Punch عام 1958 كوسيلة سريعة ودقيقة لثقب بطاقات IBM المثقبة يدويًا. صُمم الجهاز ليناسب الجيب، مما أتاح إمكانية إنشاء مستندات البطاقات المثقبة في أي مكان. كان المنتج مُخصصًا لعمليات التسجيل الفورية، مثل الجرد المادي، وبطاقات العمل، والدراسات الإحصائية، لأنه أغنى عن الحاجة إلى الكتابة أو الطباعة المسبقة للمستندات الأصلية. ^{[ 69 ]}

•

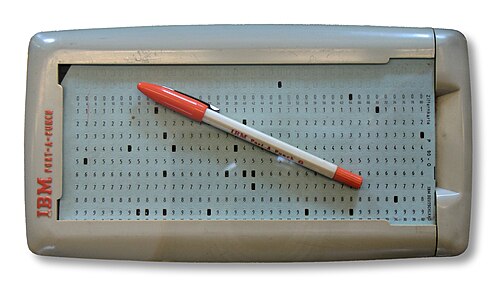

  IBM Port-A-Punch
•
  بطاقة بورت-أ-بانش بلغة فورتران. قام توجيه المُترجم "SQUEEZE" بإزالة الأعمدة الفارغة المتناوبة من المدخلات.
•

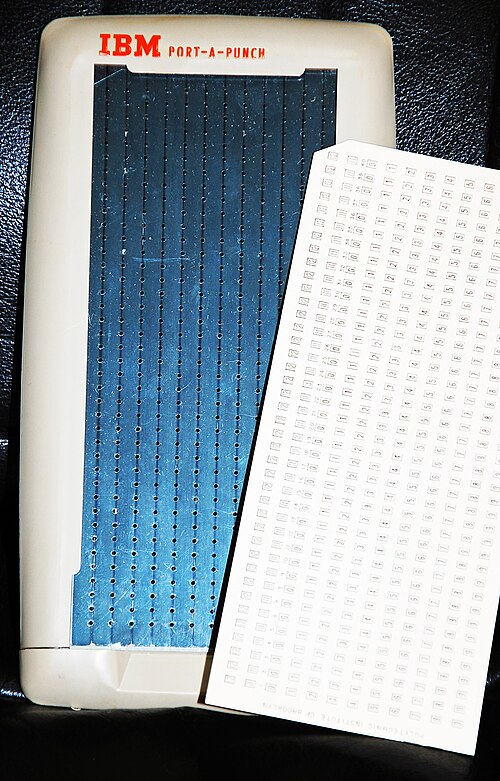

  بورت-أ-بانش

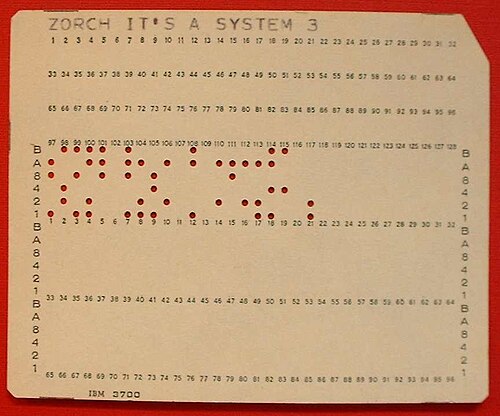

في عام 1969، قدمت شركة IBM تنسيقًا جديدًا أصغر حجمًا للبطاقات ذات الثقوب الدائرية، يتألف من 96 عمودًا، وذلك بالتزامن مع جهاز الكمبيوتر المكتبي IBM System/3 منخفض التكلفة. تتميز هذه البطاقات  بثقوب دائرية صغيرة جدًا، قطرها 1 مم، أصغر من تلك الموجودة في الشريط الورقي . تُخزن البيانات بنظام BCD ذي 6 بتات ، بثلاثة صفوف، كل صف منها يحتوي على 32 حرفًا، أو بنظام EBCDIC ذي 8 بتات . في هذا التنسيق، يُدمج كل عمود من الطبقات العلوية مع صفين مثقوبين من الطبقة السفلية لتكوين بايت من 8 بتات، وتُدمج الطبقة الوسطى مع صفين مثقوبين إضافيين، بحيث تحتوي كل بطاقة على 64 بايتًا من البيانات المشفرة ثنائيًا، كل بايت منها يحتوي على 8 بتات. ^{[ 70 ]} وكما هو الحال في البطاقة ذات 80 عمودًا، كان النص المقروء يُطبع في الجزء العلوي من البطاقة. كما كان هناك صف رابع من 32 حرفًا يمكن طباعته. لم يُستخدم هذا التنسيق على نطاق واسع. كان مخصصًا لشركة IBM فقط، لكنهم لم يدعموه على أي معدات تتجاوز System/3، حيث تم استبداله بسرعة بنظام إدخال البيانات IBM 3740 لعام 1973 باستخدام أقراص مرنة مقاس 8 بوصات .

إلا أن هذا الشكل أعيد استخدامه في عام 1978 عندما أعادت شركة IBM استخدام الآلية في أجهزة الصراف الآلي IBM 3624 الخاصة بها كطابعات إيصالات للطباعة فقط.

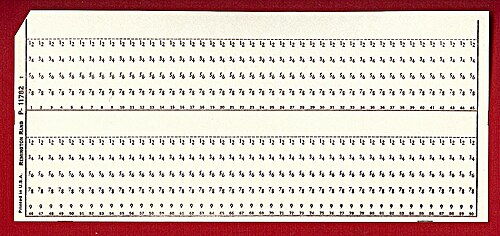

كان تنسيق بطاقة باورز/ريمنجتون راند في البداية مماثلاً لتنسيق هوليريث: 45 عمودًا وثقوب دائرية. في عام 1930، تفوقت ريمنجتون راند على تنسيق IBM ذي الـ 80 عمودًا من عام 1928، وذلك بترميز حرفين في كل عمود من الأعمدة الـ 45 ، مما أنتج ما يُعرف الآن ببطاقة الـ 90 عمودًا. ^{[ 31 ] : 142} يوجد مجموعتان من ستة صفوف في كل بطاقة. تُرقّم الصفوف في كل مجموعة من 0، 1/2، 3/4، 5/6، 7/8، و9. تُشكّل الأرقام الزوجية في الزوج بدمج ذلك الرقم مع الرقم 9. تستخدم الأحرف الأبجدية والرموز الخاصة ثلاثة أرقام أو أكثر. ^{[ 71 ] [ 72 ]}

استخدمت شركة باورز-ساماس البريطانية مجموعة متنوعة من تنسيقات البطاقات لمعدات تسجيل الوحدات الخاصة بها . بدأت ببطاقات ذات 45 عمودًا وثقوب دائرية. لاحقًا، تم توفير بطاقات ذات 36 و40 و65 عمودًا. كما توفرت بطاقة ذات 130 عمودًا، تم تشكيلها بتقسيم البطاقة إلى صفين، كل صف يحتوي على 65 عمودًا، وكل مساحة حرف تحتوي على خمسة مواضع ثقب. كانت البطاقة ذات 21 عمودًا مماثلة لبطاقة IBM Stub. ^{[ 55 ] : 47-51}

بطاقات "مارك سينس" ( الكهروغرافية )، التي طورها رينولد ب. جونسون في شركة آي بي إم، ^{[ 73 ]} تحتوي على أشكال بيضاوية مطبوعة يمكن وضع علامات عليها بقلم كهروغرافي خاص. عادةً ما تُثقب البطاقات بمعلومات أولية، مثل اسم وموقع عنصر المخزون. تُوضع المعلومات المراد إضافتها، مثل كمية العنصر المتوفرة، داخل الأشكال البيضاوية. بعد ذلك، يمكن لآلات تثقيب البطاقات المزودة بخيار اكتشاف بطاقات "مارك سينس" ثقب المعلومات المناسبة في البطاقة.

تحتوي بطاقات الفتحة على ثقب مقطوع على الجانب الأيمن من البطاقة المثقوبة. يتم تثبيت قطعة من  فيلم ميكروفيلم مقاس 35 مم تحتوي على صورة ميكروفيلمية في هذا الثقب. تُستخدم بطاقات الفتحة للرسومات الهندسية من جميع التخصصات الهندسية. عادةً ما يتم ثقب معلومات الرسم، مثل رقم الرسم، وطباعتها على الجزء المتبقي من البطاقة.

من الأمثلة الشائعة على الطلبات التي كانت تُطبع غالبًا على البطاقات المثقبة، والتي كان من المفترض التعامل معها بشكل فردي، وخاصة تلك المخصصة للاستخدام العام وإعادتها ، عبارة "ممنوع الطي أو الثقب أو التمزيق" (في المملكة المتحدة "ممنوع الثني أو الثقب أو الطي أو التمزيق"). ^{[ 28 ] : 43-55.} صاغ هذه العبارة تشارلز أ.  فيليبس، ^{[ 88 ]} وأصبحت شعارًا ^{[ 89 ]} لفترة ما بعد الحرب العالمية الثانية ، وتعرضت للسخرية والاستهزاء على نطاق واسع. ارتدى بعض طلاب جامعة بيركلي في ستينيات القرن الماضي أزرارًا كُتب عليها: "ممنوع الطي أو الثقب أو التمزيق. أنا طالب". ^{[ 90 ]} وقدّم أحد مُصدري البطاقات المثقبة على الأقل استثناءً: فقد أُبلغ الطلاب في تذكرة حفل الرقص الحاسوبي لعام 1966 : "يمكنكم طي هذه التذكرة". تم استخدام الشعار أيضًا لكتاب صدر عام 1970 من تأليف دوريس مايلز ديزني ^{[ 91 ]} مع حبكة تدور حول خدمة مواعدة حاسوبية مبكرة وفيلم تلفزيوني صدر عام 1971 مبني على ذلك الكتاب، وفيلم قصير كندي يحمل عنوانًا مشابهًا صدر عام 1967 بعنوان " لا تقم بالطي أو التدبيس أو الغزل أو التشويه" .
