علم البلورات الإلكتروني

📅 آخر تحديث: ٥ أغسطس ٢٠٢٦
✍️ نُشر في: ٥ أغسطس ٢٠٢٦
📷 يحتوي على 6 صور
الموسوعة الحرة

تعد تقنية علم البلورات الإلكترونية مجموعة فرعية من الطرق المستخدمة في حيود الإلكترونات والتي تركز على التحديد التفصيلي لمواضع الذرات في المواد الصلبة باستخدام المجهر الإلكتروني النافذ (TEM). ويمكن أن تتضمن هذه التقنية استخدام صور المجهر الإلكتروني النافذ عالية الدقة ، وأنماط حيود الإلكترونات بما في ذلك حيود الإلكترونات ذات الحزمة المتقاربة أو مجموعات منها. وقد نجحت هذه التقنية في تحديد بعض الهياكل السائبة، وكذلك الهياكل السطحية. [1] [2] وهناك طريقتان مرتبطتان هما حيود الإلكترونات منخفضة الطاقة التي حلت بنية العديد من الأسطح، وحيود الإلكترونات عالية الطاقة الانعكاسية التي تستخدم لمراقبة الأسطح غالبًا أثناء النمو.

يعود تاريخ هذه التقنية إلى فترة ما بعد اكتشاف حيود الإلكترون في عامي 1927 و1928، وقد استُخدمت في العديد من الأعمال المبكرة. ومع ذلك، لم تُستخدم تقنية علم البلورات الإلكتروني الكمي لسنوات عديدة، بل تم بدلاً من ذلك دمج معلومات الحيود نوعيًا مع نتائج التصوير. وقد أرست مجموعة من التطورات التي حدثت في الخمسينيات من القرن العشرين الأساس لمزيد من العمل الكمي، بدءًا من الأساليب الدقيقة لإجراء الحسابات الأمامية إلى أساليب عكس خرائط البنية الذرية. ومع تحسن قدرات التصوير في المجاهر الإلكترونية، أصبح من الشائع الآن الحصول على البيانات البلورية من خلال الجمع بين الصور ومعلومات حيود الإلكترون، أو في بعض الحالات من خلال جمع بيانات حيود الإلكترون ثلاثية الأبعاد من خلال عدد من الأساليب المختلفة.

تاريخ

النهج العام يعود إلى عمل لويس دي بروجلي في عام 1924 في أطروحته للدكتوراه أبحاث حول نظرية الكم [3] حيث قدم مفهوم الإلكترونات كموجات مادية . تم تأكيد طبيعة الموجة تجريبياً لحزم الإلكترونات في عمل مجموعتين، الأولى تجربة دافيسون-جيرمر ، [4] [5] [6] [7] والأخرى بواسطة جورج باجيت طومسون وألكسندر ريد. [8] أجرى ألكسندر ريد، الذي كان طالب دراسات عليا لدى طومسون، التجارب الأولى، [9] لكنه توفي بعد فترة وجيزة في حادث دراجة نارية. [10] تبع هذه التجارب بسرعة أول نموذج حيود غير نسبي للإلكترونات بواسطة هانز بيث [11] بناءً على معادلة شرودنجر، [12] وهي قريبة جدًا من كيفية وصف حيود الإلكترون الآن. ومن الجدير بالذكر أن كلينتون ديفيسون وليستر جيرمر لاحظا [6] [7] أن نتائجهما لا يمكن تفسيرها باستخدام نهج قانون براج لأن المواضع كانت مختلفة بشكل منهجي؛ وقد أسفر نهج هانز بيث [11] الذي يشمل التشتت المتعدد والانكسار بسبب الجهد المتوسط ​​عن نتائج أكثر دقة. وسرعان ما حدثت تطورات متعددة، على سبيل المثال ملاحظات سيشي كيكوتشي للخطوط التي يمكن استخدامها للفهرسة البلورية بسبب التشتت المرن وغير المرن المشترك، [13] حيود الإلكترون الغازي الذي طوره هيرمان مارك وريموند ويل، [14] [15] حيود السوائل بواسطة لويس ماكسويل، [16] والمجاهر الإلكترونية الأولى التي طورها ماكس نول وإرنست روسكا . [17] [18]

على الرغم من النجاحات المبكرة مثل تحديد مواضع ذرات الهيدروجين في بلورات كلوريد الأمونيوم بواسطة WE Laschkarew وID Usykin في عام 1933، [19] وحمض البوريك بواسطة John M. Cowley في عام 1953 [20] وحمض الأورثوبوريك بواسطة William Houlder Zachariasen في عام 1954، [21] فقد كانت حيود الإلكترون لسنوات عديدة تقنية نوعية تستخدم للتحقق من العينات داخل المجاهر الإلكترونية. يشرح جون إم كاولي في ورقة بحثية عام 1968: [22]

وهكذا تأسس الاعتقاد، الذي أصبح في بعض الحالات بمثابة مبدأ أساسي، واستمر حتى يومنا هذا، بأنه من المستحيل تفسير شدة أنماط حيود الإلكترونات للحصول على معلومات هيكلية.

لقد تغير هذا ببطء. كانت إحدى الخطوات الرئيسية هي تطوير حيود الإلكترونات ذات الحزمة المتقاربة ( CBED) في عام 1936 بواسطة والتر كوسيل وجوتفريد مولينستيدت ، [23] وقد تم توسيع هذا النهج بواسطة بيتر جودمان وجونتر ليمبفول، [24] ثم بشكل أساسي بواسطة مجموعات جون ستيدز [25] [26] [27] وميتشيوشي تاناكا [28] [29] الذين أظهروا كيفية استخدام أنماط حيود الإلكترونات ذات الحزمة المتقاربة لتحديد المجموعات النقطية والمجموعات الفراغية . وقد تم دمج هذا مع طرق أخرى للمجهر الإلكتروني النافذ ، حيث كان كل من البنية الدقيقة المحلية والبنية الذرية ذات أهمية.

كانت المجموعة الرئيسية الثانية من العمل هي تلك التي قامت بها مجموعة بوريس فاينشتاين التي أظهرت حل بنية العديد من المواد المختلفة مثل الطين والميكا باستخدام أنماط حيود المسحوق، وهو النجاح المنسوب إلى كون العينات رقيقة نسبيًا. [30] (منذ ظهور حيود الإلكترون التقدمي [31] أصبح من الواضح أن المتوسط ​​​​على العديد من اتجاهات وسمك حزمة الإلكترون المختلفة يقلل بشكل كبير من تأثيرات الحيود الديناميكي، [32] [33] لذلك ربما كان مهمًا أيضًا.)

كان تطوير تحليل بلوري أكثر اكتمالاً لبيانات الكثافة بطيئًا. كانت إحدى الخطوات الرئيسية هي التوضيح الذي قدمه دوغلاس إل. دورسيت وهربرت أ. هاوبتمان في عام 1976 بأنه يمكن استخدام الطرق المباشرة التقليدية لبلورات الأشعة السينية . [34] وكان آخرها التوضيح الذي قدمه كونيو تاكاناياجي في عام 1986 بأن دالة باترسون يمكن أن تكون قوية في الحل الأولي لسطح السيليكون (111) 7x7 المعاد بناؤه بواسطة كونيو تاكاناياجي باستخدام حيود الإلكترونات في الفراغ العالي للغاية . [35] [36] كانت التحليلات الأكثر اكتمالاً هي التوضيح بأنه يمكن استخدام طرق الانعكاس الكلاسيكية للأسطح في عام 1997 بواسطة دورسيت ولورانس د. ماركس ، وفي عام 1998 العمل الذي قام به جون جونيس الذي جمع بين حيود الإلكترون ثلاثي الأبعاد مع حيود الإلكترون التقدمي والطرق المباشرة لحل بين المعادن، باستخدام التحسينات الديناميكية أيضًا. [37]

في نفس الوقت الذي تم فيه تأسيس طرق عكس بيانات الحيود باستخدام الإلكترونات، أصبحت دقة المجاهر الإلكترونية جيدة بما يكفي لدمج الصور مع معلومات الحيود. في البداية كانت الدقة ضعيفة، وفي عام 1956 نشر جيمس مينتر أول صور مجهر إلكتروني تُظهر البنية الشبكية للمادة بدقة 1.2 نانومتر. [38] في عام 1968، استخدم آرون كلوج وديفيد ديروزير المجهر الإلكتروني لتصور بنية ذيل البكتيريا T4، وهو فيروس شائع، وهي خطوة أساسية في استخدام الإلكترونات لتحديد البنية الجزيئية الكبيرة. [39] نُشر أول مطابقة كمية للصور على المستوى الذري والمحاكاة الديناميكية في عام 1972 بواسطة JG Allpress وEA Hewat وAF Moodie وJV Sanders. [40] في أوائل الثمانينيات، أصبحت دقة المجاهر الإلكترونية كافية الآن لحل البنية الذرية للمواد، على سبيل المثال باستخدام جهاز 600 كيلو فولت بقيادة فيرنون كوسليت، [41] لذلك أصبحت مجموعات المجهر الإلكتروني النافذ عالي الدقة والحيود قياسية في العديد من مجالات العلوم. [42] يتم وصف معظم الأبحاث المنشورة باستخدام هذه الأساليب بالمجهر الإلكتروني، دون إضافة مصطلح علم البلورات الإلكتروني.

مقارنة مع علم البلورات بالأشعة السينية

يمكن أن يكمل علم البلورات بالأشعة السينية لدراسات البلورات الصغيرة جدًا (<0.1 ميكرومتر)، سواء كانت غير عضوية أو عضوية أو بروتينات ، مثل بروتينات الغشاء ، التي لا يمكنها بسهولة تكوين البلورات الكبيرة ثلاثية الأبعاد المطلوبة لهذه العملية. عادةً ما يتم تحديد هياكل البروتين إما من بلورات ثنائية الأبعاد (صفائح أو حلزونات )، أو متعددات السطوح مثل الأغشية الفيروسية ، أو بروتينات فردية متفرقة. يمكن استخدام الإلكترونات في هذه المواقف، بينما لا يمكن للأشعة السينية ذلك، لأن الإلكترونات تتفاعل مع الذرات بشكل أقوى من الأشعة السينية. وبالتالي، ستنتقل الأشعة السينية عبر بلورة رقيقة ثنائية الأبعاد دون حيود كبير، بينما يمكن استخدام الإلكترونات لتكوين صورة. وعلى العكس من ذلك، فإن التفاعل القوي بين الإلكترونات والبروتونات يجعل البلورات السميكة (على سبيل المثال، ثلاثية الأبعاد> 1 ميكرومتر) غير منفذة للإلكترونات، والتي تخترق مسافات قصيرة فقط.

أحد الصعوبات الرئيسية في علم البلورات بالأشعة السينية هو تحديد الأطوار في نمط الانعراج . نظرًا لتعقيد عدسات الأشعة السينية ، فمن الصعب تكوين صورة للبلورة التي يتم حيودها، وبالتالي تضيع معلومات الطور. لحسن الحظ، يمكن للمجاهر الإلكترونية تحليل البنية الذرية في الفضاء الحقيقي ويمكن تحديد معلومات طور عامل البنية البلورية تجريبياً من تحويل فورييه للصورة. يشبه تحويل فورييه لصورة بدقة ذرية نمط الانعراج، ولكنه مختلف عنه - مع وجود بقع شبكية متبادلة تعكس تناسق وتباعد البلورة. [43] كان آرون كلوج أول من أدرك أنه يمكن قراءة معلومات الطور مباشرة من تحويل فورييه لصورة مجهرية إلكترونية تم مسحها ضوئيًا في جهاز كمبيوتر، بالفعل في عام 1968. لهذا، ودراساته حول هياكل الفيروسات ونقل الحمض النووي الريبي، حصل كلوج على جائزة نوبل في الكيمياء عام 1982.

أضرار الإشعاع

تعد الأضرار الناجمة عن الإشعاع مشكلة شائعة في علم البلورات بالأشعة السينية وعلم البلورات الإلكتروني ، حيث تتلف الجزيئات العضوية والبروتينات بشكل خاص أثناء تصويرها، مما يحد من الدقة التي يمكن الحصول عليها. وهذا أمر مزعج بشكل خاص في إعداد علم البلورات الإلكتروني، حيث يركز هذا الضرر الإشعاعي على عدد أقل بكثير من الذرات. إحدى التقنيات المستخدمة للحد من الضرر الإشعاعي هي التصوير بالتبريد الإلكتروني ، حيث تخضع العينات للتثبيت بالتبريد ويتم التصوير عند درجات حرارة النيتروجين السائل أو حتى الهيليوم السائل . وبسبب هذه المشكلة، كان علم البلورات بالأشعة السينية أكثر نجاحًا في تحديد بنية البروتينات المعرضة بشكل خاص للتلف الإشعاعي. تم التحقيق في الضرر الإشعاعي مؤخرًا باستخدام MicroED [44] [45] من بلورات ثلاثية الأبعاد رقيقة في حالة مائية متجمدة.

هياكل البروتين التي تم تحديدها بواسطة علم البلورات الإلكتروني

كان أول هيكل بروتيني بلوري إلكتروني يحقق الدقة الذرية هو البكتريورودوبسين ، والذي حدده ريتشارد هندرسون وزملاؤه في مختبر مجلس البحوث الطبية لعلم الأحياء الجزيئي في عام 1990. [46] ومع ذلك، في عام 1975، حدد أونوين وهندرسون أول هيكل بروتين غشائي بدقة متوسطة (7 أنجستروم)، حيث أظهروا لأول مرة الهيكل الداخلي لبروتين غشائي، مع وجود حلزونات ألفا عمودية على مستوى الغشاء. ومنذ ذلك الحين، تم تحديد العديد من الهياكل الأخرى عالية الدقة بواسطة علم البلورات الإلكتروني، بما في ذلك مجمع حصاد الضوء ، [47] ومستقبل الأستيل كولين النيكوتيني ، [48] والسوط البكتيري . [49] هيكل البروتين الأعلى دقة الذي تم حله بواسطة علم البلورات الإلكتروني للبلورات ثنائية الأبعاد هو هيكل قناة الماء أكوابورين -0. [50] في عام 2012، قام جان بيتر أبراهامز وزملاؤه بتوسيع علم بلورات الإلكترون إلى بلورات نانوية بروتينية ثلاثية الأبعاد [51] عن طريق حيود الإلكترون الدوراني (RED). [52]

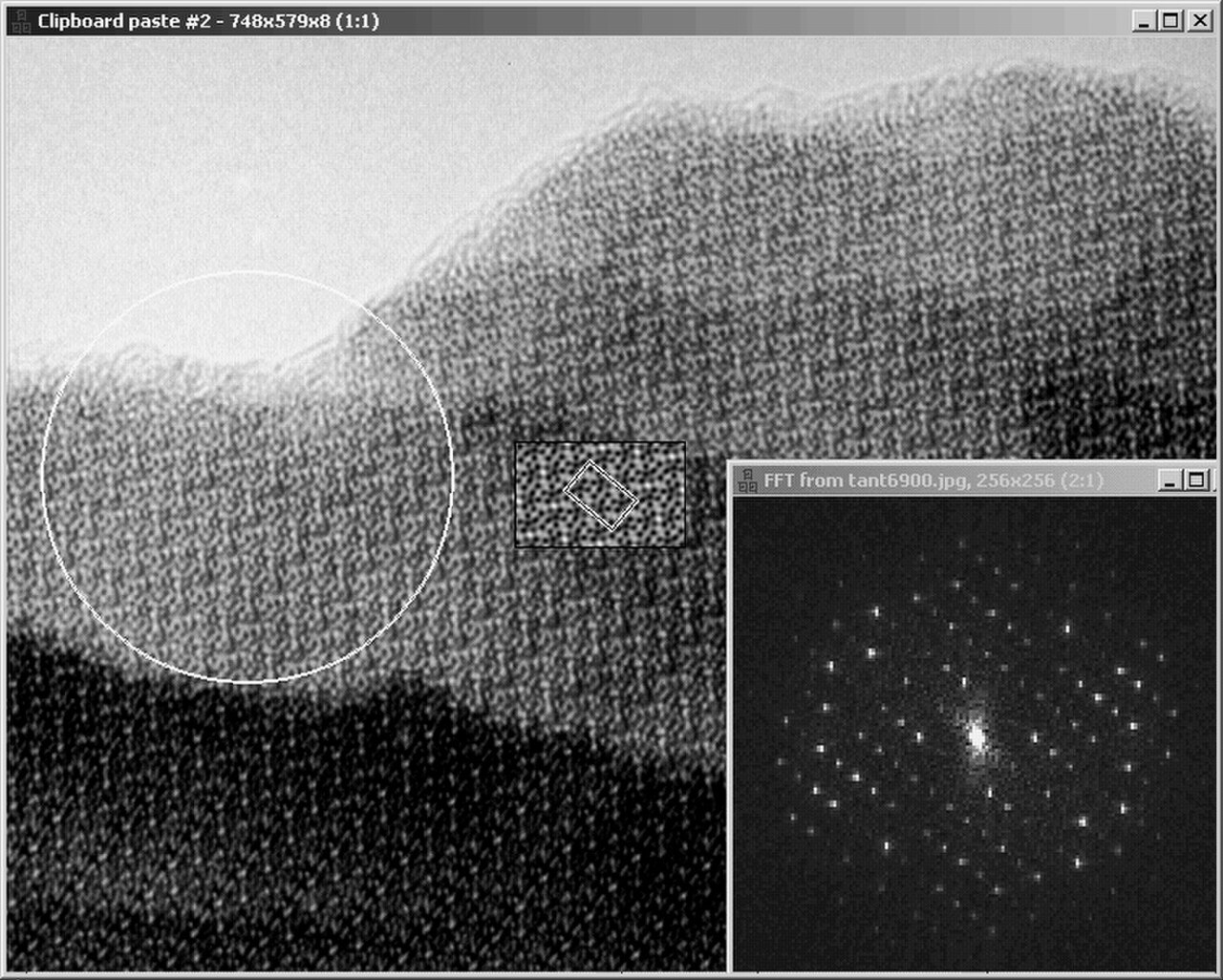

صورة مجهرية إلكترونية لأكسيد التنتالوم غير العضوي، مع تحويل فورييه الخاص به، مُدرجة. لاحظ كيف يتغير المظهر من المنطقة الرفيعة العلوية إلى المنطقة السفلية الأكثر سمكًا. تبلغ مساحة الخلية الوحدوية لهذا المركب حوالي 15 × 25 أنجستروم. وهي مُحددة في وسط الشكل، داخل النتيجة الناتجة عن معالجة الصور، حيث تم أخذ التناظر في الاعتبار. تُظهر النقاط السوداء بوضوح جميع ذرات التنتالوم. يمتد الانعراج إلى 6 مراتب على طول اتجاه 15 أنجستروم و10 مراتب في الاتجاه العمودي. وبالتالي فإن دقة صورة المجهر الإلكتروني هي 2.5 أنجستروم (15/6 أو 25/10). يحتوي تحويل فورييه المحسوب هذا على كل من السعات (كما هو موضح) والأطوار (غير المعروضة).

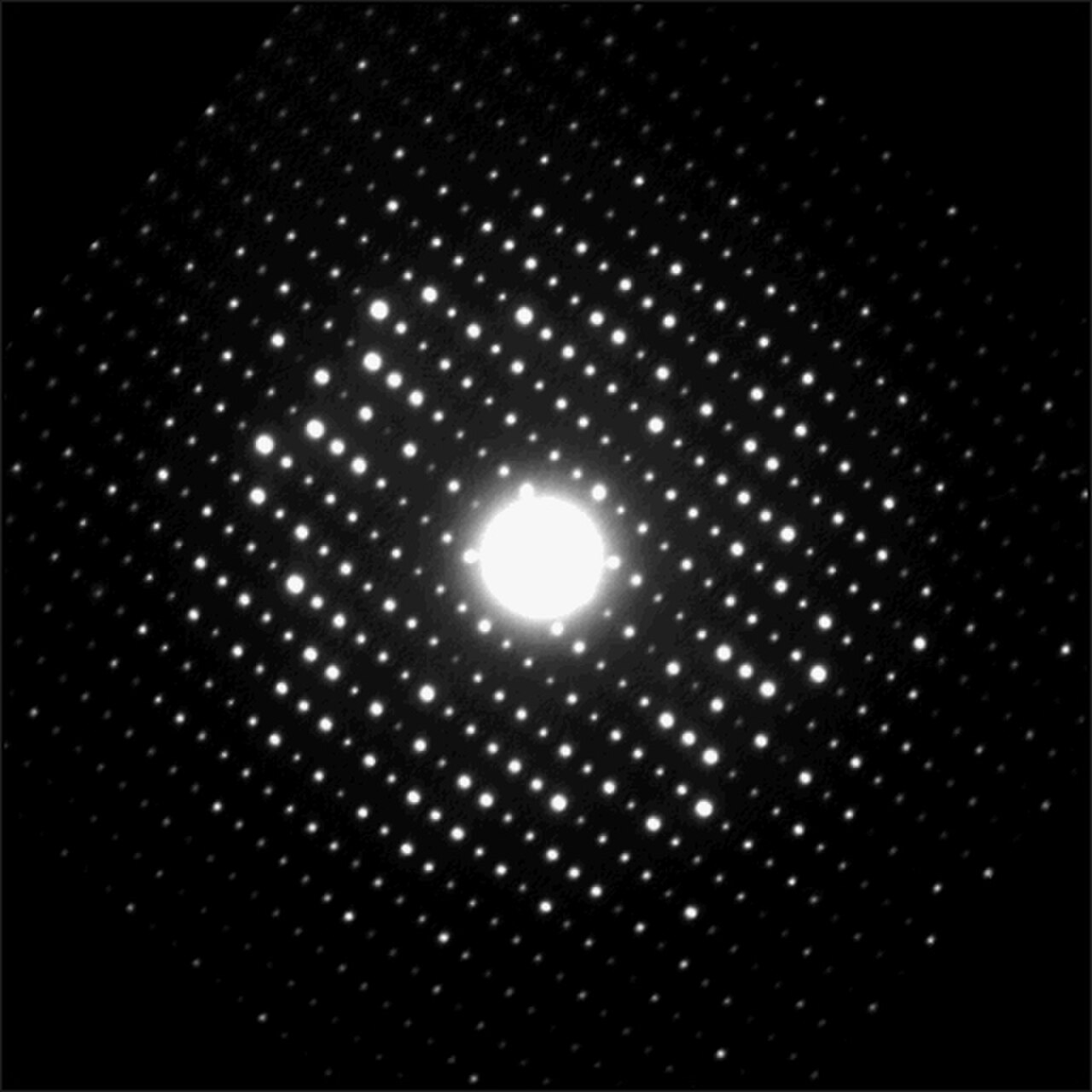

نمط حيود الإلكترون لنفس بلورة أكسيد التنتالوم غير العضوي الموضح أعلاه. لاحظ أن هناك العديد من بقع الحيود هنا أكثر من تلك الموجودة في مخطط الحيود المحسوب من صورة المجهر الإلكتروني أعلاه. يمتد الحيود إلى 12 مرتبة على طول اتجاه 15 Å و20 مرتبة في الاتجاه العمودي. وبالتالي فإن دقة نمط الحيود الإلكتروني هي 1.25 Å (15/12 أو 25/20). لا تحتوي أنماط الحيود الإلكتروني على معلومات الطور، ولكن يمكن استخدام الاختلافات الواضحة بين شدة بقع الحيود في تحديد بنية البلورة.

التطبيق على المواد غير العضوية

أجريت الدراسات البلورية الإلكترونية على البلورات غير العضوية باستخدام صور المجهر الإلكتروني عالي الدقة (HREM) لأول مرة بواسطة آرون كلوج في عام 1978 [53] ومن قبل سفين هوفمولر وزملائه في عام 1984. [54] تم استخدام صور HREM لأنها تسمح بتحديد (بواسطة برنامج كمبيوتر) فقط المناطق الرفيعة جدًا القريبة من حافة البلورة لتحليل البنية (انظر أيضًا معالجة الصور البلورية ). وهذا أمر بالغ الأهمية لأنه في الأجزاء الأكثر سمكًا من البلورة، لم تعد دالة الموجة الخارجة (التي تحمل المعلومات حول شدة وموضع أعمدة الذرات المتوقعة) مرتبطة خطيًا بالبنية البلورية المتوقعة. علاوة على ذلك، لا تغير صور HREM مظهرها مع زيادة سمك البلورة فحسب، بل إنها أيضًا حساسة للغاية للإعداد المختار لـ Δf للتشتت في عدسة الهدف (انظر صور HREM لـ GaN على سبيل المثال). للتعامل مع هذا التعقيد، تم تطوير أساليب تعتمد على خوارزمية كاولي -مودي متعددة الشرائح [55] [56] ونظرية التصوير غير الخطية [57] لمحاكاة الصور؛ ولم يصبح هذا ممكنًا إلا [58] بمجرد تطوير طريقة تحويل فورييه السريع. [59]

بالإضافة إلى صور المجهر الإلكتروني، من الممكن أيضًا استخدام أنماط حيود الإلكترون (ED) لتحديد بنية البلورة. [60] [61] يجب توخي أقصى درجات العناية لتسجيل أنماط حيود الإلكترون هذه من أرق المناطق من أجل الحفاظ على معظم فروق الكثافة المتعلقة بالبنية بين الانعكاسات (ظروف حيود شبه حركية). تمامًا كما هو الحال مع أنماط حيود الأشعة السينية، تُفقد مراحل عامل البنية البلورية المهمة في أنماط حيود الإلكترون ويجب الكشف عنها بطرق بلورية خاصة مثل الطرق المباشرة أو أقصى احتمال أو (مؤخرًا) بطريقة قلب الشحنة. من ناحية أخرى، غالبًا ما يكون لأنماط حيود الإلكترون للبلورات غير العضوية دقة عالية (= مسافات بين المستويات مع مؤشرات ميلر عالية ) أقل بكثير من 1 أنجستروم. وهذا يضاهي دقة النقطة لأفضل المجاهر الإلكترونية. في ظل ظروف مواتية، من الممكن استخدام أنماط حيود الإلكترون من اتجاه واحد لتحديد بنية البلورة الكاملة. [62] يمكن استخدام نهج هجين بدلاً من ذلك يستخدم صور HRTEM للحل وكثافات من ED لتحسين البنية البلورية. [63] [64]

تم تحقيق تقدم حديث في تحليل البنية بواسطة ED من خلال تقديم تقنية Vincent-Midgley [65] لتسجيل أنماط حيود الإلكترون. [66] عادةً ما تكون الكثافات التي تم الحصول عليها بهذه الطريقة أقرب كثيرًا إلى الكثافات الحركية، [67] [68] بحيث يمكن تحديد حتى الهياكل التي تكون خارج النطاق عند معالجة بيانات حيود الإلكترون التقليدية (المنطقة المحددة). [69] [70]

يمكن التحقق من جودة الهياكل البلورية التي تم تحديدها من خلال علم البلورات الإلكتروني باستخدام حسابات المبادئ الأولى ضمن نظرية الكثافة الوظيفية (DFT). وقد تم استخدام هذا النهج للمساعدة في حل الهياكل السطحية [71] وللتحقق من صحة العديد من الهياكل الغنية بالمعادن والتي لا يمكن الوصول إليها إلا من خلال HRTEM وED، على التوالي. [72] [73]

في الآونة الأخيرة، تم تحديد بنيتين معقدتين للغاية للزيوليت عن طريق علم البلورات الإلكتروني جنبًا إلى جنب مع حيود المسحوق بالأشعة السينية. [74] [75] هذه أكثر تعقيدًا من أكثر هياكل الزيوليت تعقيدًا التي تم تحديدها عن طريق علم البلورات بالأشعة السينية.
