تركيبات الأنابيب والسباكة

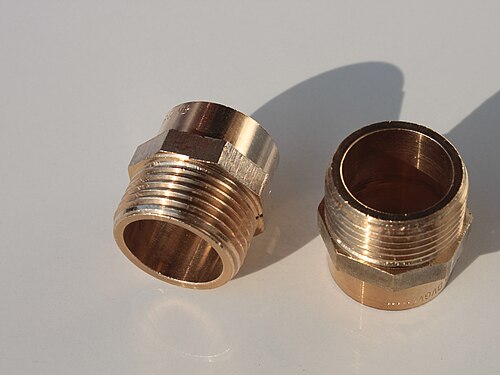

في مجال السباكة، يُعدّ المحوّل عادةً وصلةً تربط بين جزأين مختلفين. ويشير المصطلح عادةً إلى:

• أي وصلة تربط أنابيب مصنوعة من مواد مختلفة، بما في ذلك: ^{[ 5 ] [ 6 ] [ 7 ]}
  • محولات التمدد التي تحتوي على قسم مرن لامتصاص التمدد أو الانكماش من مادتين مختلفتين للأنابيب ^{[ 8 ]}
  • محولات الوصلات الميكانيكية (MJ) لربط أنابيب البولي إيثيلين بمادة أخرى ^{[ 9 ] : 349}
  • محولات الجرس، وهي تشبه محولات الوصلات الميكانيكية ولكنها تحتوي على حلقة دعم من الفولاذ المقاوم للصدأ للحفاظ على إحكام الغلق على الشفة المتصلة ^{[ 9 ] : 347}
  • محولات ذات حواف تُثبّت على أنبوب من البولي إيثيلين باللحام الانصهاري لتقوية الوصلة والسماح بتثبيت أنبوب أو وصلة أخرى ذات حواف ^{[ 9 ] : 341}
• وصلة تربط الأنابيب ذات الأقطار أو الأنواع أو الخيوط المختلفة ^{[ 10 ]}
  • بكرات المحول (وتسمى أيضًا بكرات التقاطع )، المستخدمة في حقول النفط والتحكم في الضغط، لها أقطار أو تصنيفات ضغط أو تصميمات مختلفة في كل طرف ^{[ 11 ].}
  • تتوفر محولات لتحويل خيوط الأنابيب من نوع NPT إلى BSP ^{[ 12 ]}
• وصلة تربط الأنابيب الملولبة وغير الملولبة ^{[ 13 ] [ 14 ]}

يُركّب الكوع بين أنبوبين (أو ماسورتين) لتغيير اتجاههما، عادةً بزاوية 90° أو 45° ؛ كما تتوفر أكواع بزاوية 22.5°. يمكن تشكيل أطراف الكوع للحام التناكبي ، أو تزويدها بأسنان لولبية (عادةً أنثوية )، أو تركيب وصلة داخلية. عندما يختلف حجم الأطراف، يُعرف الكوع باسم كوع التخفيض.

توضيح الفرق بين مصطلحات السباكة والزوايا الهندسية:

في مجال السباكة، يشير مصطلح "كوع 45 درجة" على سبيل المثال، إلى زاوية الانحناء من وضع الأنبوب المستقيم الأصلي (0 درجة) إلى الوضع الجديد (45 درجة)، وليس الزاوية الفعلية التي تشكلها الوصلة.

على المنقلة، تكون الزاوية الفعلية للمفصل المذكور أعلاه 135 درجة، وهي زاوية منفرجة.

ينطبق هذا الاصطلاح في التسمية على أكواع السباكة الأخرى، مثل:

- "كوع 88 درجة" = 92 درجة على المنقلة. تخيل ثني الطرف الأيسر للأنبوب لأعلى بزاوية 88 درجة. الآن، أدر قطعة الأنبوب بحيث يكون الجزء الأفقي منها محاذيًا لخط الصفر على المنقلة. ستشير المنقلة إلى 92 درجة.

النقطة الأساسية هي أن مصطلح السباكة يركز على درجة الانحناء من الأنبوب المستقيم الأصلي، وليس على الزاوية الناتجة.

تُصنّف الأكواع أيضاً حسب طولها. يبلغ نصف قطر انحناء الكوع ذي نصف القطر الطويل (LR) 1.5 ضعف قطر الأنبوب، بينما يبلغ نصف قطر انحناء الكوع ذي نصف القطر القصير (SR) قطر الأنبوب نفسه. تُستخدم الأكواع القصيرة المتوفرة بكثرة عادةً في الأنظمة المضغوطة والأماكن الضيقة.

تُستخدم الوصلات الطويلة في أنظمة التغذية بالجاذبية ذات الضغط المنخفض، وفي تطبيقات أخرى تتطلب الحد الأدنى من الاضطراب وترسب المواد الصلبة العالقة. وهي متوفرة بمواد مختلفة، منها أكريلونيتريل بوتادين ستايرين (بلاستيك ABS)، وبولي فينيل كلوريد (PVC)، وبولي فينيل كلوريد المكلور (CPVC)، والنحاس، وتُستخدم في أنظمة الصرف الصحي، وأنظمة الشفط المركزي .

الوصلة تربط أنبوبين. تُعرف هذه الوصلة باسم وصلة مُخفِّضة أو مُخفِّض أو مُحوِّل إذا اختلف حجم الأنبوبين. يوجد نوعان من الوصلات: "عادية" و"انزلاقية". تحتوي الوصلة العادية على نتوء صغير أو مانع داخلي لمنع إدخال الأنبوب بشكل زائد، وبالتالي منع إدخال الجزء الآخر من الأنبوب بشكل غير كافٍ (مما قد يؤدي إلى وصلة غير موثوقة).

يُصنع وصلة الانزلاق (وتُسمى أحيانًا وصلة الإصلاح ) عمدًا بدون هذا الحاجز الداخلي لتسهيل إدخالها في الأماكن الضيقة، مثل إصلاح أنبوب به تسريب بسيط نتيجة التآكل أو التجمد ، أو الذي اضطررنا لقطعه مؤقتًا لسبب ما. ونظرًا لعدم وجود حاجز المحاذاة، يقع على عاتق المُركِّب قياس الموقع النهائي لوصلة الانزلاق بدقة لضمان تثبيتها في مكانها الصحيح.

الوصلة هي وصلة بين أنبوبين، لكنها تختلف تمامًا عن الوصلة العادية، إذ تسمح بفصل الأنابيب لاحقًا للصيانة. على عكس الوصلة العادية التي تتطلب لحامًا بالمذيبات أو لحامًا بالقصدير أو تدويرًا (في حالة الوصلات الملولبة)، تتيح الوصلة سهولة التوصيل والفصل عدة مرات عند الحاجة. تتكون من ثلاثة أجزاء: صامولة، وطرف أنثوي، وطرف ذكري. عند توصيل الطرفين الأنثوي والذكري، تُحكم الصامولة إغلاق الوصلة بالضغط على الطرفين معًا بإحكام. تُعد الوصلات نوعًا من موصلات الفلنجات المدمجة جدًا.

تُستخدم الوصلات العازلة ، المزودة بعازل كهربائي ، لفصل المعادن المختلفة (مثل النحاس والفولاذ المجلفن) لمنع التآكل الجلفاني . فعندما يتلامس معدنان مختلفان مع محلول موصل للكهرباء (ماء الصنبور العادي موصل للكهرباء)، يتشكل زوج كهروكيميائي يولد فرق جهد كهربائي عن طريق التحليل الكهربائي . وعندما يكون المعدنان على اتصال مباشر، فإن التيار الكهربائي المنتقل من أحدهما إلى الآخر ينقل معه الأيونات المعدنية ، مما يؤدي إلى إذابة أحد المعدنين وترسيبه على الآخر. وتعمل الوصلة العازلة على قطع المسار الكهربائي بواسطة بطانة بلاستيكية بين نصفيها، مما يحد من التآكل الجلفاني.

تسمح الوصلات الدوارة بالدوران الميكانيكي لأحد الأجزاء المتصلة مع مقاومة التسرب.

الوصلة الأنبوبية هي قطعة قصيرة من الأنابيب، عادةً ما تكون مصنوعة من الفولاذ أو النحاس الأصفر أو البولي فينيل كلوريد المكلور (CPVC) أو النحاس (وأحيانًا النحاس غير الملولب)، وتُستخدم لتوصيل وصلتين أخريين. تُعرف الوصلة الأنبوبية ذات الخيوط المتصلة غير المتقطعة بالوصلة الأنبوبية المغلقة . تُستخدم الوصلات الأنبوبية بشكل شائع في أعمال السباكة والخراطيم.

يُقلل المُخفِّض قطر الأنبوب من قطر داخلي كبير إلى قطر داخلي أصغر . ويمكن أن يُشير المُخفِّض إلى أي وصلة تُحدث تغييرًا في قطر الأنبوب. ^{[ 15 ]} قد يكون الهدف من هذا التغيير تلبية متطلبات التدفق الهيدروليكي للنظام أو التكيف مع أنابيب موجودة ذات قطر مختلف. عادةً ما يكون طول التخفيض مساويًا لمتوسط ​​قطري الأنبوبين الكبير والصغير. وعلى الرغم من أن المُخفِّضات عادةً ما تكون متحدة المركز ، إلا أنه يتم استخدام مُخفِّضات لا مركزية عند الحاجة للحفاظ على مستوى أعلى أو أسفل الأنبوب.

يمكن أيضًا استخدام المخفض إما كفوهة أو كموزع، اعتمادًا على رقم ماخ للتدفق.

الجلبة ذات اللولبة المزدوجة، أو الجلبة اختصارًا، هي وصلة تعمل كمخفض . وهي عبارة عن غلاف يشبه الحلمة المغلقة ، ولكنه ملولب من الداخل والخارج. وكما هو الحال في المخفض، تحتوي الجلبة ذات اللولبة المزدوجة على لولبين بأحجام مختلفة. ومن الأنواع الشائعة لهذه الوصلة "الجلبة السداسية" ذات الرأس السداسي، والتي تُركّب باستخدام مفتاح ربط الأنابيب.

الجلبة ذات اللولبة المزدوجة أصغر حجمًا من المخفض، لكنها أقل مرونة. بينما تحتوي الجلبة ذات اللولبة المزدوجة على سن أنثوي أصغر متمركز حول سن ذكري أكبر (وبالتالي تربط طرفًا ذكريًا أصغر بطرف أنثوي أكبر)، قد يحتوي المخفض على طرفين، كبير وصغير، من كلا الجنسين. إذا كان كلا الطرفين من نفس الجنس، فهو مخفض لتغيير الجنس .

توجد وصلات مماثلة لكل من اللحام باللحام واللحام بالمذيبات . ولأنها غير ملولبة، تُسمى ببساطة بجلبات التخفيض .

تُستخدم وصلة حرف T لدمج أو تقسيم تدفق السوائل. يمكن استخدامها لربط أنابيب ذات أقطار مختلفة، أو لتغيير اتجاه مسار الأنبوب، أو كليهما. تتوفر هذه الوصلات بمواد وأحجام وتشطيبات متنوعة، ويمكن استخدامها أيضًا لنقل مخاليط سائلين. قد تكون وصلات حرف T متساوية أو غير متساوية في أحجام نقاط التوصيل الثلاث، وتُعدّ الوصلات المتساوية هي الأكثر شيوعًا.

يُستخدم هذا النوع المتخصص من وصلات حرف T بشكل أساسي في أنظمة التدفئة المائية المضغوطة لتحويل جزء من التدفق من الخط الرئيسي إلى فرع جانبي متصل بمشع حراري أو مبادل حراري . تسمح وصلة التحويل هذه بتدفق الماء في الخط الرئيسي، حتى عند إغلاق الفرع الجانبي وعدم طلب التدفئة. يجب مراعاة علامات الاتجاه عند تركيب وصلات التحويل؛ فتركيبها بشكل معكوس سيؤدي إلى ضعف الأداء.

تُعرف الوصلات المتقاطعة، أو وصلات التفرع الرباعية ، بمدخل واحد وثلاثة مخارج (أو العكس)، وغالبًا ما تكون ذات مقابس ملحومة بالمذيبات أو أطراف ملولبة أنثوية. قد تُسبب هذه الوصلات إجهادًا للأنابيب مع تغير درجات الحرارة نظرًا لوجودها في مركز أربع نقاط توصيل. تُعد وصلة حرف T أكثر ثباتًا من الوصلة المتقاطعة؛ فهي تُشبه كرسيًا ثلاثي الأرجل، بينما تُشبه الوصلة المتقاطعة كرسيًا رباعي الأرجل. هندسيًا ، يُمكن لأي ثلاث نقاط غير مُستقيمة أن تُحدد مستوىً ما؛ فالأرجل الثلاثة ثابتة بطبيعتها، بينما تُحدد النقاط الأربع مستوىً ما بشكل مُفرط وقد تكون غير مُتناسقة، مما يُؤدي إلى إجهاد مادي على الوصلة.

تعتبر الوصلات المتقاطعة شائعة في أنظمة رشاشات الحريق (حيث لا يمثل الإجهاد الناتج عن التمدد الحراري مشكلة بشكل عام)، ولكنها ليست شائعة في السباكة.

تُستخدم الأغطية، التي عادةً ما تكون محكمة الإغلاق ضد السوائل أو الغازات، لتغطية الطرف المفتوح للأنبوب. قد يكون الشكل الخارجي للغطاء الصناعي دائريًا أو مربعًا أو مستطيلًا أو على شكل حرف U أو I، أو قد يحتوي على مقبض.

السدادة عبارة عن وصلة قصيرة ذات طرف مسنن مغلق، تُستخدم فقط مع أنابيب PEX لإنهاء امتداد خط مياه لم يعد قيد الاستخدام بسبب ربطه بجزء آخر من النظام ، أو لإغلاق نهاية خط مياه قد يُستخدم مستقبلاً في حال إنشاء مرافق إضافية. جميع السدادات محكمة الإغلاق لمنع تسرب الماء باستخدام وصلة PEX.

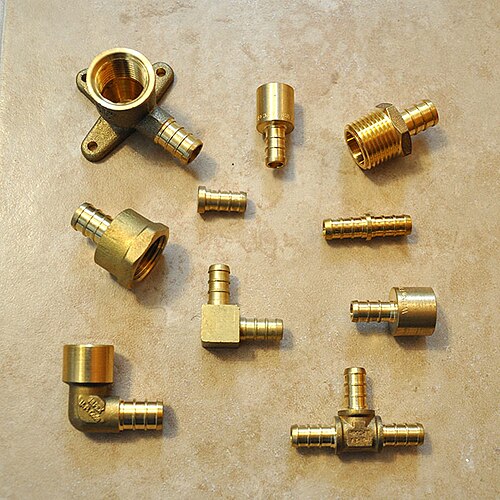

وصلة الخرطوم (أو وصلة الخرطوم )، التي تربط الخراطيم أو الأنابيب المرنة بالأنابيب، تحتوي عادةً على طرف ملولب ذكري يتلاءم مع طرف ملولب أنثوي. أما الطرف الآخر من الوصلة فيحتوي على أنبوب ذي وصلة واحدة أو عدة وصلات - وهو عبارة عن مخروط طويل مدبب ذو حواف، يتم إدخاله في خرطوم مرن.

تُستخدم الصمامات لإيقاف (أو تنظيم) تدفق السوائل أو الغازات. ويتم تصنيفها حسب التطبيق، مثل العزل، والتحكم في التدفق، وعدم الرجوع.

تُستخدم صمامات العزل لفصل جزء من نظام الأنابيب مؤقتًا لإجراء الصيانة أو الإصلاح، على سبيل المثال. وعادةً ما تُترك هذه الصمامات إما مفتوحة بالكامل أو مغلقة. قد يبقى صمام العزل في مكانه لسنوات عديدة دون تشغيل، ولكن يجب تصميمه بحيث يكون جاهزًا للتشغيل عند الحاجة، بما في ذلك في حالات الطوارئ.

تتحكم صمامات الخنق بكمية أو ضغط السائل المسموح بمروره، وهي مصممة لتحمل الإجهاد والتآكل الناتجين عن هذه العملية. ولأنها قد تتلف مع الاستخدام، غالبًا ما تُركّب بجانب صمامات العزل التي تفصل مؤقتًا صمام الخنق المعطل عن باقي النظام، مما يسمح بتجديده أو استبداله.

تسمح صمامات عدم الرجوع أو صمامات الفحص بتدفق السائل بحرية في اتجاه واحد، لكنها تمنع تدفقه في الاتجاه المعاكس. وهي شائعة الاستخدام في أنظمة الصرف الصحي، ولكنها قد تُستخدم أيضاً في الأنظمة المضغوطة.

تتوفر الصمامات بأنواع عديدة، بناءً على التصميم والغرض:

• صمامات البوابة، أو السدادة، أو الكرة - العزل
• صمام كروي – الخنق
• صمام الإبرة – صمام خانق، عادةً بدقة عالية ولكن بتدفق منخفض
• صمامات الفراشة أو الحجاب الحاجز – العزل والتحكم في التدفق
• صمام عدم الرجوع – يمنع التدفق العكسي (عدم الرجوع)

تُستخدم وصلات الانزلاق بكثرة في أنظمة تصريف المياه في المطابخ والحمامات وأحواض الاستحمام. تتكون هذه الوصلات من صامولة انزلاق منفصلة (قابلة للحركة) وحلقة انزلاق مصنوعة من المطاط أو النايلون. ^{[ 17 ]} من مزايا هذا النوع من الوصلات أنه لا يتطلب قطع الأنبوب المراد توصيله بطول محدد، إذ يمكن تثبيت وصلة الانزلاق ضمن نطاق معين من نهاية الأنبوب. يمكن ربط العديد من وصلات الانزلاق أو فكها يدويًا لتسهيل الوصول إلى أنظمة تصريف المياه المنزلية (على سبيل المثال، لتنظيف مصيدة أو الوصول إلى خط تصريف بعد المصيدة).

عادةً ما تكون أكواع أنظمة الصرف الصحي ذات نصف قطر كبير (أو ما يُعرف بالكوع). ^{[ 18 ] : 61} ولتقليل مقاومة التدفق وتراكم الرواسب الصلبة عند تغيير اتجاه التدفق، تُستخدم فيها انحناءة سطحية ذات نصف قطر كبير . ^{[ 18 ] : 61 [ 19 ]} بالإضافة إلى ذلك، غالبًا ما يستخدم النظام المصمم جيدًا كوعين بزاوية 45 درجة بدلًا من كوع واحد بزاوية 90 درجة (حتى لو كان كوعًا ذا زاوية 90 درجة) لتقليل اضطراب التدفق قدر الإمكان. ^{[ 18 ] : 61}

صُممت وصلات مدخل نظام الشفط المركزي عمداً بنصف قطر انحناء أصغر من الانحناءات الأخرى في النظام. فإذا علقت الأوساخ التي تم شفطها، فإنها ستتراكم عند المدخل، حيث يسهل العثور عليها وإزالتها.

شفة المرحاض ( شفة أنبوب التصريف التي يُركّب عليها المرحاض المزود بنظام الشطف ) هي شفة مُصممة خصيصًا لتكون مستوية مع الأرضية، مما يسمح بتركيب المرحاض فوقها. يجب أن تكون الشفة قوية ميكانيكيًا لتحمل أي انحرافات أو حركات طفيفة ومقاومة للتآكل.

فتحات التنظيف هي وصلات ذات أجزاء قابلة للإزالة، تتيح الوصول إلى المصارف دون الحاجة إلى فك تجهيزات السباكة. تُستخدم هذه الفتحات للسماح باستخدام مثقاب (أو أداة تسليك المجاري ) لتنظيف المصارف المسدودة. ونظرًا لأن مثقابات تنظيف الفتحات محدودة الطول، يجب وضع فتحات التنظيف في أماكن يسهل الوصول إليها على فترات منتظمة في جميع أنحاء نظام الصرف (بما في ذلك خارج المبنى). وتشمل المتطلبات الدنيا عادةً نهاية كل فرع من فروع الأنابيب، وقبل كل مرحاض مباشرةً، وقاعدة كل أنبوب رأسي، وداخل وخارج المبنى في المصرف الرئيسي أو المجاري. تحتوي فتحات التنظيف عادةً على أغطية أو سدادات لولبية. وتُعرف أيضًا باسم "عيون التسليك"، نظرًا لأغطية الفتحات ذات الشكل العيني التي تُستخدم غالبًا في النسخ الخارجية.

يقوم صمام تحضير المصيدة بحقن الماء تلقائيًا في المصيدة ، محافظًا على إحكام إغلاقها لمنع تسرب غازات الصرف الصحي إلى المباني. يجب تركيبه في مكان يسهل الوصول إليه لضبطه واستبداله وإصلاحه. صمام تحضير المصيدة، وهو صمام متخصص ، يُوصل عادةً بمصدر مياه نظيفة بالإضافة إلى نظام الصرف الصحي. ^{[ 20 ]} نظرًا للوصلة المزدوجة، يجب تصميمه لمقاومة التدفق العكسي العرضي للمياه الملوثة.

وصلة تي المركبة (أو وصلة واي المركبة، أو وصلة تي-واي، أو وصلة واي طويلة الانحناء، أو وصلة مركبة) هي وصلة تي ذات مفصل مركزي منحني تدريجيًا: وصلة واي بالإضافة إلى انحناء إضافي بمقدار 1/8 بوصة (45 درجة)، مُدمجة في وحدة واحدة بزاوية 90 درجة. تُستخدم هذه الوصلة في المصارف لتوفير مسار سلس ومنحني تدريجيًا، مما يقلل من احتمالية الانسدادات، ويسهل دفع أداة تسليك المجاري عبر نظام الصرف، ويشجع تدفق المياه في اتجاه المصرف. ^{[ 21 ] : 165}

وصلة الصرف الصحي على شكل حرف T ذات قسم مركزي منحني. في أنظمة الصرف، تُستخدم بشكل أساسي لربط المصارف الأفقية (بما في ذلك أذرع مصائد الصرف) بالمصارف الرأسية. عادةً ما يكون الوصل المركزي متصلاً بالأنبوب المؤدي إلى المصيدة (ذراع المصيدة). لا يجوز استخدامها لربط مصرف رأسي بمصرف أفقي، وذلك لاحتمالية تراكم المواد الصلبة في قاع الوصلة مما قد يُسبب انسدادًا.

يُعرف أيضًا باسم وصلة على شكل حرف T مع حاجز تحويل، أو وصلة تصريف على شكل حرف T، أو وصلة تصريف طرفية على شكل حرف T، وعادةً ما يربط خطوط الصرف الصحي قبل دخولها إلى المصيدة، ويحتوي على حاجز لمنع دخول الماء من أحد أنابيب الصرف الصحي إلى الآخر عند نقطة الاتصال. ^{[ 22 ]}

يختلف هذا النوع من الوصلات عن الوصلة الصليبية القياسية في أن فتحتيه تحتويان على مدخلين منحنيين. ورغم استخدامه سابقًا لتوصيل مصارف التركيبات الصحية المتجاورة (مثل الأحواض المتجاورة)، فإن بعض القوانين الحالية - بما في ذلك قانون السباكة الموحد لعام 2006 في الولايات المتحدة - تحظر استخدام هذه الوصلة لهذا الغرض، وتشترط استخدام وصلة مزدوجة (وصلة Y مزدوجة) لتقليل تدفق مياه الصرف الصحي من جانب إلى آخر.

تُشبه وصلات حرف T-wy وصلات حرف T، باستثناء أنها تُغيّر زاوية خط التفرع لتقليل الاحتكاك والاضطراب. تُستخدم عادةً لربط أنبوب تصريف رأسي بأنبوب أفقي، مما يُقلل من ترسب المواد الصلبة العالقة عند نقطة الالتقاء. ^{[ 21 ] : 159، 165 [ 21 ] : 165 [ 23 ]} تتبع وصلات حرف Y ووصلات حرف Y المركبة نمط انحناء طويل مقارنةً بوصلات حرف T الصحية وغيرها من الانحناءات القصيرة، والتي تتميز بنصف قطر أصغر وتتطلب مساحة أقل. ^{[ 21 ] : 165}

تُستخدم وصلات Y أيضًا في التطبيقات الصناعية. فبينما تُلحم وصلات Y منخفضة السعر غالبًا باللحام النقطي ، تُلحم وصلات Y الصناعية المتينة باللحام الوميضي عند كل وصلة. وفي تطبيقات خطوط الأنابيب الطويلة، تُستخدم وصلة Y متخصصة لإدخال أدوات التنظيف (التنظيف بالفرشاة) للحفاظ على الأنابيب نظيفة وسلسة التدفق.

هذا الموصل (المعروف أيضًا باسم "موصل البنغالو" أو "موصل الكوخ") عبارة عن وصلة صحية على شكل حرف T تسمح بتوصيل ذراعي مصيدة على نفس المستوى. المرحاض هو الموصل الرئيسي، مع إمكانية اختيار مخرج يمين أو يسار لمدخل بقطر 3 بوصات، وبمقاس 1.5 بوصة أو 2 بوصة. يُستخدم هذا الموصل للحفاظ على ارتفاع تجهيزات التهوية العمودية بالقرب من مساحة العوارض، مما يوفر ارتفاعًا مناسبًا في الطابق السفلي. ولأن المرحاض يجب أن يكون أدنى تجهيزات الصرف الصحي، فإن المخرج الجانبي الأصغر (المستخدم عادةً لتوصيل ذراع مصيدة حوض الاستحمام) يدخل أعلى قليلاً من الموصل الأكبر.

تُستخدم أدوات التثبيت لربط أو تثبيت جسمين أو أكثر. ورغم أنها تُستخدم عادةً لربط الأنابيب والوصلات بالدعامات الميكانيكية في المباني، إلا أنها لا تربط الأنابيب نفسها. ومن أدوات التثبيت الشائعة الاستخدام مع الأنابيب: مسمار ملولب ^{[ 25 ]} مع صواميل (عادةً ما يكون ملولبًا بالكامل، مع صامولتين سداسيتين ثقيلتين)؛ أو مسمار وصامولة آلة؛ أو أداة تثبيت تعمل بالبارود (عادةً ما تكون مسمارًا أو مسمارًا ملولبًا ، يُدق في الخرسانة أو البناء).

يحتوي الأنبوب الملولب على سن لولبي في أحد طرفيه أو كليهما لتسهيل عملية التركيب. غالبًا ما يتم توصيل الأنابيب الفولاذية بوصلات ملولبة؛ حيث تُقطع أسنان لولبية مدببة في نهاية الأنبوب، ويُوضع مانع تسرب على شكل مركب مانع للتسرب أو شريط مانع للتسرب (يُعرف أيضًا باسم شريط PTFE أو التفلون)، ثم يُربط الأنبوب في وصلة ملولبة باستخدام مفتاح ربط الأنابيب .

تُستخدم أنابيب الصلب الملولبة على نطاق واسع في المباني لنقل الغاز الطبيعي أو غاز البروبان ، كما أنها خيار شائع في أنظمة رشاشات إطفاء الحرائق نظرًا لمقاومتها للتلف الميكانيكي والحرارة العالية (بما في ذلك الوصلات الملولبة). ويمكن استخدام أنابيب الصلب الملولبة في المواقع ذات الحماية الأمنية العالية أو المكشوفة لأنها أكثر مقاومة للتخريب، وأصعب في الإزالة، وقيمتها كخردة أقل بكثير من النحاس أو النحاس الأصفر.

كان يُستخدم طلاء مجلفن من الزنك المعدني لحماية أنابيب المياه الفولاذية من التآكل ، إلا أن هذا الطلاء الواقي كان يذوب مع مرور الوقت، مما يعرض الحديد للتلف. أما الأنابيب المستخدمة لنقل غاز الوقود، فغالباً ما تُصنع من "الحديد الأسود" المعالج كيميائياً للحد من التآكل، لكن هذه المعالجة لا تقاوم التآكل الناتج عن المياه الجارية. وعلى الرغم من متانتها، لم تعد الأنابيب الفولاذية الخيار المفضل لنقل مياه الشرب، لأن التآكل قد يتسبب في تسرب المياه (خاصةً عند الوصلات الملولبة)، كما أن الرواسب المتراكمة على الأسطح الداخلية ستحد من تدفق المياه، بالإضافة إلى أن التآكل يُطلق رواسب سوداء أو صدئة في المياه الجارية.

تُعدّ هذه العيوب أقل إشكالية بالنسبة لأنظمة رشاشات إطفاء الحريق، لأن المياه الراكدة في الأنابيب الفولاذية لا تتدفق إلا أثناء الاختبارات الدورية أو عند تشغيلها بفعل حريق. يُسبب إدخال الأكسجين المذاب في مصادر المياه العذبة بعض التآكل، لكنه يتوقف سريعًا دون وجود أي مصدر إضافي للأكسجين المحمول بالماء.

في المنشآت القديمة، كان يتم استخدام الأنابيب النحاسية الملولبة بشكل مماثل، وكانت تعتبر متفوقة على الفولاذ لمياه الشرب لأنها كانت أكثر مقاومة للتآكل وتطلق كميات أقل بكثير من الرواسب في المياه المتدفقة.

يُعدّ تجميع الأنابيب الملولبة عملية شاقة تتطلب مهارة وتخطيطًا دقيقًا لربط أطوال الأنابيب معًا بالتسلسل المطلوب. وتحتاج معظم أنظمة الأنابيب الملولبة إلى وصلات أنابيب موضوعة في مواقع استراتيجية أثناء التجميع النهائي. كما أن الأنابيب الملولبة ثقيلة الوزن، لذا فهي تتطلب تثبيتًا محكمًا لتحمّل وزنها.

لضمان إجراء اختبار ضغط شامل، من الضروري طلب شهادة 3.1 صراحةً وفقًا للمعيار EN HFF 10204:2004. تُثبت هذه الشهادة أن "المنتجات المعدنية" تستوفي متطلبات الطلب المحددة، وتُقدم نتائج اختبار مفصلة. عادةً، يرتبط كل تركيب برقم تسخين فريد، يتوافق مع المعلومات الموثقة في ورقة بيانات شهادة 3.1. ^{[ 26 ] [ 27 ]}

يُستخدم مذيبٌ على أنابيب PVC أو CPVC أو ABS أو غيرها من الأنابيب البلاستيكية لإذابة أسطحها المتجاورة ودمجها. ويُستخدم اللحام بالمذيب عادةً مع وصلة من نوع الكم لربط الأنابيب والوصلات المصنوعة من نفس المادة (أو مادة متوافقة).

على عكس لحام المعادن، يُعدّ لحام المذيبات سهل التنفيذ نسبيًا (مع ضرورة توخي الحذر لضمان الحصول على وصلات متينة). المذيبات المستخدمة عادةً في لحام البلاستيك سامة في الغالب ، وقد تكون مسرطنة وقابلة للاشتعال ، مما يستلزم توفير تهوية كافية.

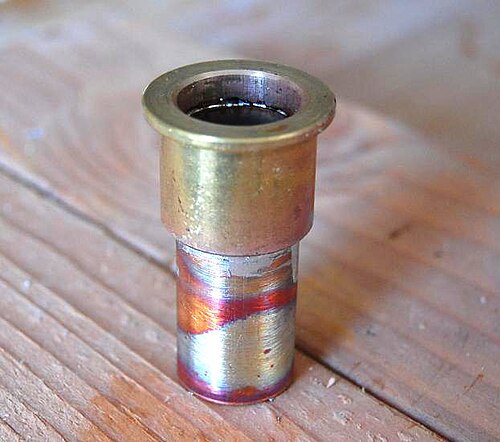

لإجراء وصلة لحام ، يُوضع مُساعد لحام كيميائي على الغلاف الداخلي للوصلة، ثم يُدخل الأنبوب. بعد ذلك، تُسخّن الوصلة، عادةً باستخدام موقد غاز البروبان أو غاز MAPP ، مع العلم أنه في بعض الأحيان تُستخدم أدوات لحام كهربائية. بمجرد أن تصل الوصلة والأنبوب إلى درجة الحرارة المطلوبة، يُوضع اللحام على الوصلة المُسخّنة، وينتقل اللحام المنصهر إلى داخل الوصلة بفعل الخاصية الشعرية مع تبخر مُساعد اللحام. يُستخدم مصطلح "التعرق" أحيانًا لوصف عملية لحام وصلات الأنابيب. ^{[ 28 ]}

عند الحاجة إلى إجراء العديد من التوصيلات في فترة وجيزة (مثل أعمال السباكة في مبنى جديد)، يُعدّ اللحام أسرع وأقل تكلفة من وصلات الضغط أو التوسيع. ويتطلب إنجاز عدة وصلات لحام موثوقة بسرعة مهارةً معينة. وإذا تم تنظيف بقايا التدفق جيدًا، يُمكن للحام أن يُنتج وصلة متينة تدوم طويلًا بتكلفة منخفضة. مع ذلك، فإن استخدام اللهب المكشوف لتسخين الوصلات قد يُشكّل خطرًا للحريق ومخاطر صحية على شاغلي المبنى، ويتطلب تهوية كافية.

تختلف عملية لحام المعادن عن اللحام بالقصدير واللحام بالنحاس في أن الوصلة تُصنع دون إضافة مادة ذات درجة انصهار منخفضة (مثل اللحام بالقصدير)؛ فبدلاً من ذلك، تُصهر مادة الأنبوب أو المواسير جزئيًا، ثم يُدمج الأنبوب والوصلة مباشرةً. ويتطلب هذا عادةً أن يكون الأنبوب والوصلة من نفس المادة (أو مادة متوافقة). ويتطلب الأمر مهارةً لإذابة الوصلة بشكل كافٍ لضمان اندماج جيد دون تشويه أو إتلاف القطع الملحومة.

تُعتبر الوصلات الملحومة بشكل صحيح موثوقة ومتينة. غالبًا ما يقوم بلحام الأنابيب عمال مرخصون متخصصون تُعاد اختبارات مهاراتهم دوريًا. في التطبيقات الحساسة، تُختبر كل وصلة باستخدام طرق غير مُتلفة . نظرًا للمهارات المطلوبة، عادةً ما تقتصر وصلات الأنابيب الملحومة على التطبيقات عالية الأداء مثل بناء السفن ، وفي المفاعلات الكيميائية والنووية .

يُعدّ توفير تهوية كافية أمرًا ضروريًا لإزالة أبخرة المعادن الناتجة عن عمليات اللحام، ويجب ارتداء معدات الوقاية الشخصية . ونظرًا لأن درجات الحرارة المرتفعة أثناء اللحام قد تُولّد في كثير من الأحيان أشعة فوق بنفسجية شديدة ، فيجب استخدام نظارات واقية داكنة أو أقنعة وجه كاملة لحماية العينين. كما يجب اتخاذ الاحتياطات اللازمة لتجنب الحرائق الناجمة عن الشرر المتطاير وبقايا اللحام الساخنة.

تتكون وصلات الضغط (وتُسمى أحيانًا "وصلات القفل والجلبة") من قاعدة مخروطية مقعرة مدببة، وحلقة ضغط مجوفة أسطوانية الشكل (تُسمى أحيانًا حلقة تثبيت)، وصامولة ضغط تُربط بجسم الوصلة وتُشد بإحكام لإحكام التوصيل ومنع التسرب. وهي عادةً ما تكون مصنوعة من النحاس أو البلاستيك، ولكن يمكن استخدام الفولاذ المقاوم للصدأ أو مواد أخرى.

على الرغم من أن وصلات الضغط أقل متانة من الوصلات الملحومة، إلا أنها سهلة التركيب باستخدام أدوات بسيطة. مع ذلك، يستغرق تركيبها وقتًا أطول من الوصلات الملحومة، وقد تتطلب أحيانًا إعادة ربطها بإحكام لإيقاف التسريبات البطيئة التي قد تتطور مع مرور الوقت. لهذا السبب، يُقتصر استخدامها عمومًا على الأماكن التي يسهل الوصول إليها (مثل أسفل حوض المطبخ أو الحمام)، ويُمنع استخدامها في الأماكن المخفية مثل داخل الجدران.

وصلات الدفع والسحب هي وصلات ضغط سهلة الفك تسمح بتوصيل الأنابيب بأقل عدد من الأدوات. تشبه هذه الوصلات وصلات الضغط العادية، لكنها تستخدم حلقة مانعة للتسرب (O-ring) وحلقة تثبيت لتثبيت الأنبوب. تتمثل الميزة الرئيسية في سهولة فكها وإعادة استخدامها، وسهولة تركيبها، وإمكانية تدوير الوصلات حتى بعد التركيب. يجب أن يكون طرف الأنبوب مربعًا ليثبت على الحافة الداخلية للوصلة ويمنع حدوث اضطراب في التدفق، ويجب أن يكون القطع نظيفًا لتجنب تلف الحلقة المانعة للتسرب أثناء التركيب. ^{[ 29 ]}

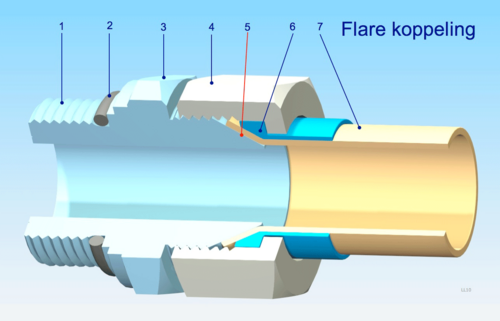

يجب عدم الخلط بين الوصلات المتوهجة والوصلات الضاغطة، إذ لا يمكن استبدال الوصلات الضاغطة عادةً. فهي تفتقر إلى حلقة الضغط، وتستخدم بدلاً منها وصلة مخروطية الشكل. تُستخدم أداة توهج خاصة لتوسيع الأنابيب إلى شكل جرس مخروطي بزاوية 45 درجة، بما يتناسب مع الشكل البارز لوصلة التوهج. ^{[ 21 ] : 82} ثم تُشد صامولة التوهج، التي سبق تركيبها فوق الأنبوب، فوق الوصلة لضغط الأسطح المخروطية معًا بإحكام. عادةً ما تكون الوصلات المتوهجة مصنوعة من النحاس أو البلاستيك، ولكن يمكن استخدام الفولاذ المقاوم للصدأ أو مواد أخرى.

على الرغم من أن وصلات التوهج تتطلب جهداً بشرياً كبيراً، إلا أنها متينة وموثوقة. وتُعتبر أكثر أماناً ضد التسريبات والأعطال المفاجئة، لذا تُستخدم في أنظمة الفرامل الهيدروليكية وفي تطبيقات أخرى تتطلب ضغطاً عالياً وموثوقية عالية.

تُستخدم وصلات الفلنجات عادةً لتوصيل الصمامات، أو الأجهزة المدمجة، أو فوهات المعدات. يتم ربط سطحين معًا بإحكام باستخدام براغي ملولبة ، أو أسافين ، أو مشابك، أو غيرها من وسائل تطبيق قوة ضغط عالية . ^{[ 30 ]} على الرغم من إمكانية تركيب حشية ، أو حشوة ، أو حلقة دائرية بين الفلنجات لمنع التسرب، إلا أنه في بعض الأحيان يُمكن استخدام شحم خاص فقط، أو الاستغناء عن أي شيء (إذا كانت أسطح التلامس مُشكّلة بدقة كافية). على الرغم من أن وصلات الفلنجات كبيرة الحجم، إلا أنها تؤدي وظيفتها بكفاءة عالية في التطبيقات الصعبة، مثل شبكات إمداد المياه الكبيرة وأنظمة الطاقة الكهرومائية .

تُصنّف الفلنجات عند ضغوط 150، 300، 400، 600، 900، 1500، و2500 رطل لكل بوصة مربعة ؛ أو 10، 15، 25، 40، 64، 100، و150 بار . تتوفر أنواع مختلفة من الفلنجات، حسب التصميم. الفلنجات المستخدمة في الأنابيب (فلنجات الفتحة، الفلنجات الملولبة، الفلنجات المنزلقة، الفلنجات العمياء، الفلنجات ذات عنق اللحام ، الفلنجات ذات اللحام المقبس، الفلنجات ذات الوصلة المتداخلة، والفلنجات المخفضة) متوفرة بأسطح متنوعة، مثل الأسطح المرتفعة، والأسطح المستوية، والأسطح الحلقية.

تُعتبر وصلات الفلنجات مكلفةً عادةً لأنها تتطلب تشكيلًا دقيقًا للمعادن. يجب أن تستوفي الفلنجات المُركّبة في المصنع مواصفات أبعاد مُقاسة بدقة، كما تتطلب قطع الأنابيب المقطوعة حسب الطول في الموقع لحامًا دقيقًا وماهرًا لربط الفلنجات في ظروف ميدانية أكثر صعوبة.

تُنتج شركات مثل فيكتوليك وغرينيل وصلات تثبيت ذات غلاف، والتي تحل محل العديد من وصلات الفلنجات. تُثبّت هذه الوصلات في نهاية قطعة الأنبوب عبر أخاديد محيطية مضغوطة (أو مقطوعة) حول نهاية الأنبوب المراد توصيله. وهي شائعة الاستخدام في أنابيب الصلب الكبيرة ، ويمكن استخدامها أيضًا مع مواد أخرى.

تتمثل الميزة الرئيسية لهذه الوصلات في إمكانية تركيبها بعد قص الأنابيب إلى الطول المطلوب في الموقع. وهذا يوفر الوقت والتكاليف بشكل كبير مقارنةً بوصلات الفلنجات، التي يجب لحامها في المصنع أو في الموقع مع أجزاء الأنابيب. مع ذلك، فإن الوصلات المثبتة ميكانيكيًا حساسة للإجهادات المتبقية وإجهادات السماكة الناتجة عن اختلاف المعادن وتغيرات درجة الحرارة.

تتكون وصلة التخديد، والمعروفة أيضًا باسم وصلة التوصيل المخددة، من أربعة عناصر: أنبوب مخدد، وحشية، وغطاء الوصلة، وصواميل وبراغي. يُصنع التخديد عن طريق التشكيل على البارد (أو التشغيل الآلي) في نهاية الأنبوب. تُلف الحشية، المُحاطة بغطاء الوصلة، حول طرفي الأنبوب، مع تثبيت الوصلة في التخديد؛ ويتم ربط البراغي والصواميل باستخدام مفتاح ربط عادي أو مفتاح ربط هوائي . يُغلف غطاء الوصلة المُركب الحشية ويُثبت في التخديدات حول الأنبوب لتكوين مانع تسرب في وصلة أنبوب ذاتية التثبيت. يوجد نوعان من وصلات التوصيل المخددة؛ وصلة مرنة تسمح بحركة زاوية محدودة، ووصلة صلبة لا تسمح بالحركة، ويمكن استخدامها عندما تكون هناك حاجة إلى ثبات الوصلة (على غرار وصلة الشفة أو الوصلة الملحومة).

تُستخدم وصلات الضغط أو الكبس باستخدام تركيبات خاصة مثبتة بشكل دائم على الأنابيب بواسطة أداة كبس كهربائية. تنزلق هذه التركيبات، المصنعة مسبقًا بمادة مانعة للتسرب أو حلقة دائرية ، فوق الأنبوب المراد توصيله. يُستخدم ضغط عالٍ لتشكيل التركيبة وضغط المادة المانعة للتسرب على الأنبوب الداخلي، مما يُنشئ ختمًا مانعًا للتسرب. ^{[ 31 ]}

تتميز هذه الطريقة بالمتانة والسرعة والنظافة والأمان. ويمكن إجراء التوصيل حتى عندما تكون الأنابيب مبللة. وتُعدّ الوصلات المضغوطة مناسبة لأنابيب مياه الشرب وأنظمة المياه الساخنة والباردة الأخرى (بما في ذلك التدفئة المركزية). وهي أغلى ثمناً من الوصلات الملحومة.

تُعدّ وصلات الضغط ذات المقطع العرضي V أو M (أو المحيطي) المصنوعة من الفولاذ المقاوم للصدأ والفولاذ الكربوني والنحاس رائجةً في أوروبا، وتُوزّع العديد من الشركات المصنّعة، مثل Viega وGeberit وSwiss Fittings وISOTUBI، أنظمةً خاصةً بها من وصلات الضغط. وبالمقارنة مع أنواع التوصيلات الأخرى، تتميّز وصلات الضغط بسرعة التركيب وسلامته. إذ يُمكن إتمام عملية ضغط وصلة من الفولاذ المقاوم للصدأ في غضون خمس ثوانٍ باستخدام المعدات المناسبة. ويتمّ الضغط الأولي للوصلات على الأنابيب أو غيرها من الوصلات باستخدام معدات ضغط تعمل بالكهرباء، ولكن تتوفر أيضًا معدات ضغط تعمل بالميكانيكا. وتتمتع Swiss Fittings بحماية قانونية للعلامة التجارية الألمانية "Pressfittings aus Edelstahl" في الولايات المتحدة الأمريكية. ^{[ 32 ]}

تحتوي وصلات الضغط من بعض العلامات التجارية الكبرى على غطاء بلاستيكي حول الأكمام في كل طرف من أطراف الوصلة، والذي يسقط عند ضغط الوصلة. وهذا يسمح بتحديد ما إذا كانت وصلة الضغط مثبتة بإحكام أم لا.

يمكن استخدام وصلات الضغط الحاصلة على الشهادات المناسبة والمخصصة لكل منطقة لخطوط الغاز. تتحمل وصلات الضغط المصنوعة من الفولاذ المقاوم للصدأ والفولاذ الكربوني ضغطًا يصل إلى 16 بارًا.

من عيوب وصلات الضغط وجود مساحة ميتة بين الأنبوب والوصلة، مما قد يستبعد استخدامها في تطبيقات المشروبات والأغذية.

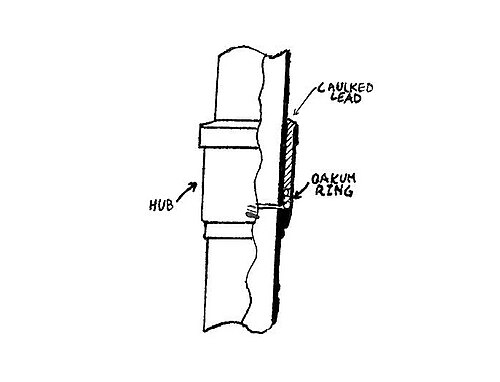

كانت أنابيب الحديد الزهر تُصنع تقليديًا بطرف واحد "عادي" (يُقطع حسب الطول المطلوب) وطرف آخر "مُقوّس" أو "مُدبّب" (على شكل كوب). وكان يُطلق على الطرف المُدبّب ذي القطر الأكبر اسم "الجرس" نظرًا لشكله.

أثناء الاستخدام، يُوضع طرف أحد الأجزاء في تجويف الجزء السابق، ثم تُضغط حلقة من القنب داخل المفصل باستخدام مكواة سد . بعد ذلك، يُملأ الفراغ المتبقي في المحور. من الناحية المثالية، يتم ذلك بصب الرصاص المنصهر ، وتركه حتى يتصلب، ثم طرقه بإحكام باستخدام أداة سد. إذا تعذر ذلك بسبب الموقع أو أي عائق آخر، يُمكن ملء المفصل بصوف الرصاص أو حبل، يُضغط بقوة طبقة تلو الأخرى. ^{[ 33 ]}

كانت هذه التقنية كثيفة العمالة متينة إذا نُفذت بشكل صحيح، لكنها تتطلب وقتًا ومهارة وصبرًا لإتمام كل وصلة. وقد حلت طرق أسرع وأقل تكلفة، مثل وصلات الأكمام المطاطية، محل وصلات الأنابيب المصنوعة من الحديد الزهر والمغطاة بالرصاص في معظم التركيبات الجديدة، ولكن لا يزال من الممكن استخدام التقنية القديمة في بعض الإصلاحات. ^{[ 21 ] : 149} بالإضافة إلى ذلك، لا تزال بعض قوانين السباكة المحافظة تشترط استخدام وصلات الأنابيب المغطاة بالرصاص للوصلات النهائية عند خروج خط الصرف الصحي الرئيسي من المبنى.

لا تزال أنابيب ووصلات الصرف الصحي المصنوعة من الحديد الزهر تُستخدم في الإنشاءات عالية الجودة لقدرتها على كتم صوت تدفق مياه الصرف الصحي، ^{[ 21 ] : 149} ولكن نادرًا ما يتم وصلها اليوم بوصلات الرصاص التقليدية. ^{[ 21 ] : 149} وبدلًا من ذلك، تُوصل الأنابيب والوصلات ذات الوصلات البسيطة (غير المتوسعة) ببعضها البعض، وتُثبت بمشابك خاصة ذات أكمام مطاطية (أو وصلات "بدون وصلة"). ^{[ 18 ] : 71} وعادةً ما تُثبت الأكمام المطاطية بأحزمة تثبيت من الفولاذ المقاوم للصدأ تعمل بنظام التروس الدودية، والتي تضغط المطاط لإحكام إغلاق الأنابيب والوصلات. تشبه مشابك الأنابيب هذه مشابك الخراطيم ، ولكنها أكثر متانة، ومن الأفضل أن تكون مصنوعة بالكامل من الفولاذ المقاوم للصدأ (بما في ذلك البرغي) لضمان أقصى عمر خدمة. ^{[ 21 ] : 149 [ 18 ] : 71} يمكن، اختيارياً، تغليف الغلاف المطاطي بالكامل بطبقة رقيقة من المعدن، لتوفير صلابة ومتانة إضافية، ومقاومة للاختراق العرضي بواسطة مسمار أو برغي موضوع في غير مكانه. ^{[ 21 ] : 149} على الرغم من أن هذه التركيبات ليست رخيصة، إلا أنها متينة إلى حد معقول (عادةً ما يكون المطاط من النيوبرين أو البولي فينيل كلوريد المرن ).

يُتيح تصميم بديل أيضًا استخدامًا انتقائيًا لوصلات مُقوّسة مصنوعة بالكامل من المطاط المرن، بما في ذلك الأشكال الأكثر تعقيدًا مثل وصلات Y أو وصلات T-WY. ^{[ 18 ] : 69} تُثبّت هذه الوصلات على أجزاء أنابيب من الحديد الزهر باستخدام مشابك دودية من الفولاذ المقاوم للصدأ. ولأن هذه الوصلات ليست بنفس صلابة وصلات الحديد الزهر التقليدية، فقد تحتاج أجزاء الأنابيب الثقيلة إلى تثبيت ودعم أفضل لمنع الحركة غير المرغوب فيها. ^{[ 21 ] : 150} وقد لا تُخفّف وصلات المطاط الأخف وزنًا الصوت بنفس كفاءة وصلات الحديد الزهر الثقيلة.

من مزايا وصلات المطاط المرنة قدرتها على استيعاب الانحرافات الطفيفة وإمكانية ثنيها قليلاً لتركيبها في الأماكن الضيقة. ^{[ 21 ] : 147، 149.} يُفضل استخدام الوصلات المرنة لتوصيل الدش أو حوض الاستحمام الثقيل بنظام الصرف الصحي دون نقل الحركات أو الضغوط الطفيفة التي قد تؤدي في النهاية إلى التشققات. ^{[ 21 ] : 159.} كما يمكن استخدام الوصلات المرنة للحد من انتقال الاهتزازات إلى نظام الصرف الصحي.

يمكن فك الوصلات المثبتة لاحقًا عند الضرورة، وإعادة تركيب الوصلات والأنابيب. مع ذلك، لا يُنصح عادةً بإعادة استخدام المشابك والأغطية المطاطية، إذ قد تتشوه نتيجة تركيبها السابق، وقد لا تُحكم إغلاقها جيدًا بعد إعادة التركيب. قد يلزم أحيانًا فك الوصلات المثبتة لتوفير إمكانية الوصول إليها باستخدام أداة خاصة لإزالة الانسدادات. ^{[ 18 ] : 69} وهذا يُشير أيضًا إلى إمكانية تركيب وصلة تنظيف لتسهيل الوصول مستقبلًا.
