ترانزستور تأثير المجال الحساس للأيونات ( ISFET ) هو ترانزستور تأثير المجال يستخدم لقياس تركيزات الأيونات في المحلول؛ عندما يتغير تركيز الأيونات (مثل H + ، انظر مقياس الرقم الهيدروجيني )، يتغير التيار عبر الترانزستور وفقًا لذلك. هنا، يتم استخدام المحلول كقطب بوابة. ينشأ الجهد بين الركيزة وأسطح الأكسيد بسبب غمد الأيونات . إنه نوع خاص من MOSFET (ترانزستور تأثير المجال المعدني - الأكسيد - أشباه الموصلات)، [1] ويشترك في نفس البنية الأساسية، ولكن مع استبدال البوابة المعدنية بغشاء حساس للأيونات ومحلول إلكتروليت وقطب مرجعي . [2] تم اختراع ISFET في عام 1970، وكان أول ترانزستور تأثير المجال الحيوي (BioFET).

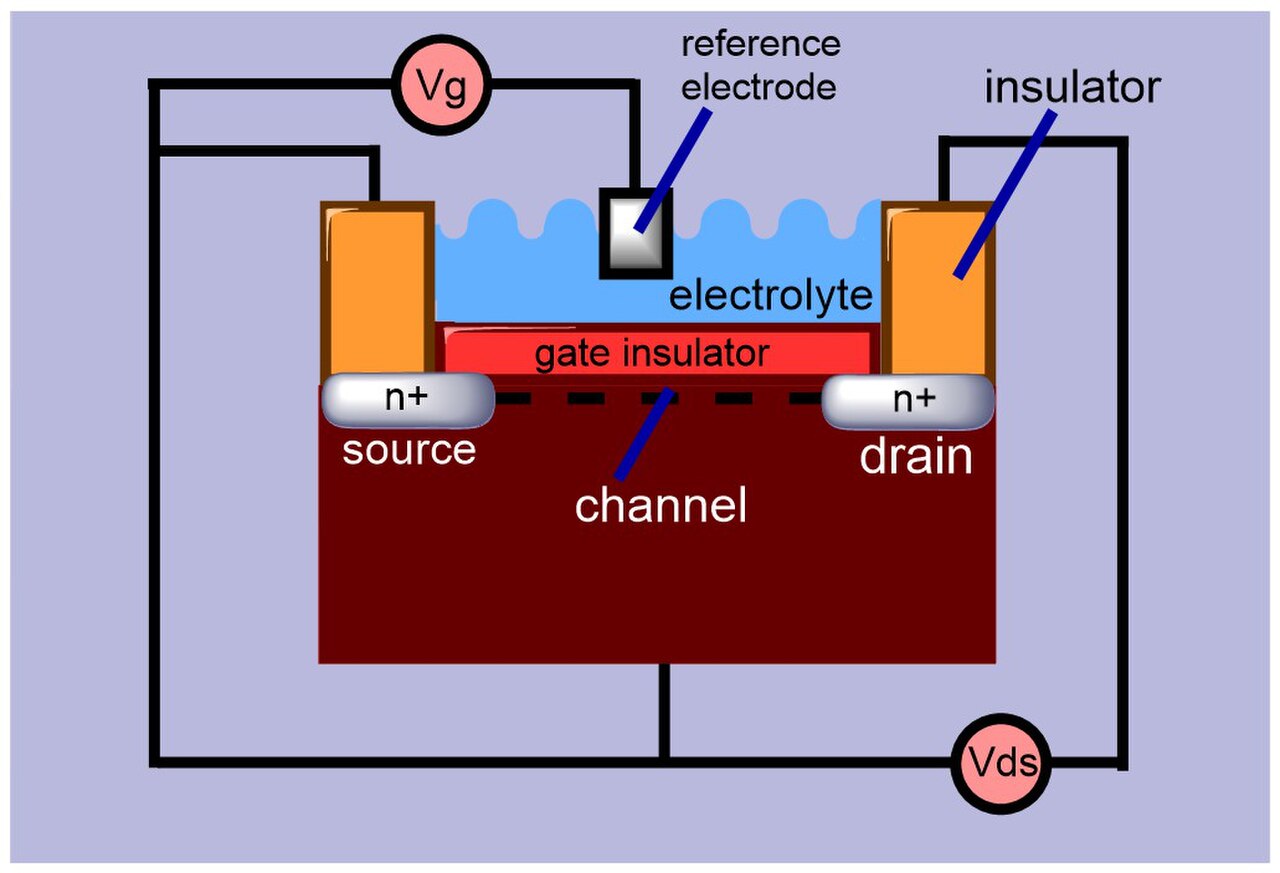

المنظر التخطيطي لـ ISFET. المصدر والمصرف هما القطبان المستخدمان في نظام FET. يحدث تدفق الإلكترونات في قناة بين المصرف والمصدر. يتحكم جهد البوابة في تدفق التيار بين القطبين.

يختلف التحلل المائي السطحي لمجموعات Si-OH لمواد البوابة في المحاليل المائية بسبب قيمة الرقم الهيدروجيني. مواد البوابة النموذجية هي SiO 2 و Si 3 N 4 و Al 2 O 3 و Ta 2 O 5 .

يمكن وصف الآلية المسؤولة عن شحنة سطح الأكسيد من خلال نموذج ربط الموقع ، والذي يصف التوازن بين مواقع سطح Si–OH وأيونات H + في المحلول. يمكن للمجموعات الهيدروكسيل التي تغطي سطح الأكسيد مثل سطح SiO 2 أن تتبرع أو تقبل بروتون وبالتالي تتصرف بطريقة متذبذبة كما هو موضح من خلال تفاعلات الحمض والقاعدة التالية التي تحدث عند واجهة الأكسيد والإلكتروليت:

—Si–OH + H 2 O ↔ —Si–O −     + H 3 O +
—Si – OH + H3O + ↔ —Si   –OH 2 + + H2O

يتم تصنيع مصدر ومصرف ISFET كما هو الحال بالنسبة لـ MOSFET . يتم فصل قطب البوابة عن القناة بواسطة حاجز حساس لأيونات الهيدروجين وفجوة تسمح للمادة قيد الاختبار بالاتصال بالحاجز الحساس. يعتمد جهد العتبة لـ ISFET على درجة حموضة المادة التي تلامس حاجزها الحساس للأيونات.

القيود العملية بسبب القطب المرجعي

يمكن استخدام قطب ISFET الحساس لتركيز H + كقطب زجاجي تقليدي لقياس درجة حموضة المحلول. ومع ذلك، فإنه يتطلب أيضًا قطبًا مرجعيًا للعمل. إذا كان القطب المرجعي المستخدم في اتصال مع المحلول من النوع الكلاسيكي AgCl أو Hg 2 Cl 2 ، فسوف يعاني من نفس القيود التي تعاني منها أقطاب الأس الهيدروجيني التقليدية (إمكانية الوصل، وتسرب KCl ، وتسرب الجلسرين في حالة قطب الجل). يمكن أن يكون القطب المرجعي التقليدي أيضًا ضخمًا وهشًا. يمنع الحجم الكبير جدًا المقيد بقطب مرجعي كلاسيكي أيضًا تصغير قطب ISFET، وهي ميزة إلزامية لبعض التحليلات السريرية البيولوجية أو في الجسم الحي (مسبار الأس الهيدروجيني للقسطرة الصغيرة التي يمكن التخلص منها). يمكن أن يتسبب انهيار قطب مرجعي تقليدي أيضًا في حدوث مشكلة في القياسات عبر الإنترنت في صناعة الأدوية أو الأغذية إذا تلوثت المنتجات ذات القيمة العالية بحطام القطب أو المركبات الكيميائية السامة في مرحلة الإنتاج المتأخرة ويجب التخلص منها من أجل السلامة.

لهذا السبب، منذ أكثر من 20 عامًا، تم تخصيص العديد من الجهود البحثية لترانزستورات تأثير المجال المرجعية الصغيرة المضمنة على الشريحة (REFET). يمكن أن يختلف مبدأ عملها أو وضع التشغيل، اعتمادًا على منتجي الأقطاب الكهربائية وغالبًا ما تكون مملوكة ومحمية ببراءات الاختراع. كما أن الأسطح المعدلة بأشباه الموصلات المطلوبة لـ REFET ليست دائمًا في حالة توازن ترموديناميكي مع محلول الاختبار ويمكن أن تكون حساسة للأنواع الذائبة العدوانية أو المتداخلة أو ظواهر الشيخوخة غير الموصوفة جيدًا. هذه ليست مشكلة حقيقية إذا كان من الممكن إعادة معايرة القطب الكهربائي بشكل متكرر على فترات زمنية منتظمة ويمكن صيانته بسهولة أثناء عمر خدمته. ومع ذلك، قد تكون هذه مشكلة إذا كان يجب أن يظل القطب الكهربائي مغمورًا على الإنترنت لفترة طويلة من الوقت، أو كان غير قابل للوصول لقيود معينة تتعلق بطبيعة القياسات نفسها (القياسات الجيوكيميائية تحت ضغط ماء مرتفع في بيئات قاسية أو في ظل ظروف خالية من الأكسجين أو الاختزال والتي تتأثر بسهولة بدخول الأكسجين الجوي أو تغيرات الضغط).

يظل القطب المرجعي عاملاً حاسماً بالنسبة لأقطاب ISFET، كما هو الحال بالنسبة لأقطاب الزجاج التقليدية. عند استكشاف أعطال الأقطاب وإصلاحها، غالبًا ما يتعين البحث عن معظم المشكلات من جانب القطب المرجعي.

ضوضاء التردد المنخفض لـ ISFET

بالنسبة لأجهزة الاستشعار القائمة على ISFET، فإن الضوضاء منخفضة التردد هي الأكثر ضررًا لنسبة الإشارة إلى الضوضاء الإجمالية لأنها يمكن أن تتداخل مع الإشارات الطبية الحيوية التي تمتد في نفس نطاق التردد. [3] الضوضاء لها ثلاثة مصادر رئيسية. يشار إلى مصادر الضوضاء خارج ISFET نفسها باسم الضوضاء الخارجية، مثل التداخل البيئي وضوضاء الجهاز من دوائر قراءة الطرفية. تشير الضوضاء الجوهرية إلى تلك التي تظهر في الجزء الصلب من ISFET، والتي تنجم بشكل أساسي عن احتجاز وإزالة احتجاز الناقلات عند واجهة أكسيد / سيليكون. والضوضاء الخارجية متجذرة بشكل عام في واجهة السائل / الأكسيد الناتجة عن التبادل الأيوني عند واجهة السائل / الأكسيد. تم اختراع العديد من الطرق لقمع ضوضاء ISFET. على سبيل المثال، لقمع الضوضاء الخارجية، يمكننا دمج ترانزستور الوصلة ثنائية القطب مع ISFET لتحقيق التضخيم الداخلي لتيار الاستنزاف على الفور. [4] ولإخماد الضوضاء الجوهرية، يمكننا استبدال واجهة أكسيد/سيليكون الصاخبة ببوابة تقاطع شوتكي. [5]

تاريخ

الأساس لـ ISFET هو MOSFET . درس المهندس الهولندي بيت بيرجفيلد ، في جامعة توينتي، MOSFET وأدرك أنه يمكن تكييفه ليكون مستشعرًا للتطبيقات الكهروكيميائية والبيولوجية . [ 6] [1] أدى هذا إلى اختراع بيرجفيلد لـ ISFET في عام 1970. [7] [6] ووصف ISFET بأنه "نوع خاص من MOSFET مع بوابة على مسافة معينة". [1] كان أقدم FET للمستشعر الحيوي (BioFET). [8]

يمكن تنفيذ أجهزة استشعار ISFET في الدوائر المتكاملة القائمة على تقنية CMOS (MOS التكميلية). تُستخدم أجهزة ISFET على نطاق واسع في التطبيقات الطبية الحيوية ، مثل اكتشاف تهجين الحمض النووي ، واكتشاف المؤشرات الحيوية من الدم ، واكتشاف الأجسام المضادة ، وقياس الجلوكوز واستشعار الرقم الهيدروجيني . [2] كما أن ISFET هو الأساس لأجهزة BioFET اللاحقة، مثل ترانزستور تأثير المجال DNA (DNAFET)، [2] [7] المستخدم في التكنولوجيا الوراثية . [2]
