تحذير من التدهور

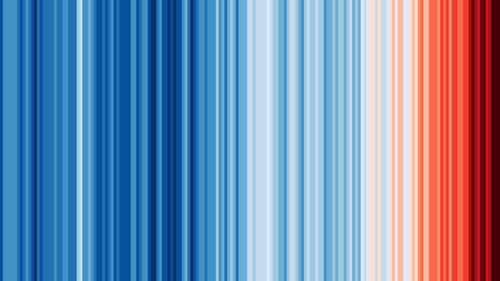

تُعرف شرائط الاحترار (وتُسمى أحيانًا شرائط المناخ ، ^{[ 1 ] [ 2 ] [ 3 ] [ ملاحظة 1 ]} أو الجداول الزمنية للمناخ ^{[ 4 ]} أو رسومات الشرائط ^{[ 5 ]} ) بأنها رسومات بيانية لتصور البيانات ، تستخدم سلسلة من الشرائط الملونة مرتبة زمنيًا لعرض اتجاهات درجات الحرارة على المدى الطويل بصريًا. ^{[ 6 ] [ ملاحظة 2 ]} تعكس شرائط الاحترار أسلوبًا " بسيطًا " ^{[ 6 ] [ 3 ]} ، مصممًا لاستخدام اللون فقط لتجنب التشتيت التقني، وذلك لنقل اتجاهات الاحترار العالمي بشكل بديهي إلى غير المتخصصين. ^{[ 7 ] [ 8 ]}

ابتكر عالم المناخ البريطاني إد هوكينز مفهوم تصوير بيانات درجات الحرارة التاريخية في عام 2018. ^{[ 9 ]} وسرعان ما توسعت تقنية تصوير البيانات لتشمل الرسوم المتحركة، [ 10 ^{] ولتصوير كميات} متنوعة مثل ارتفاع مستوى سطح البحر ^{، [ 11 ]} وبيانات التنبؤ المناخي، ^{[ 12 ]} وتطور أعماق المحيطات، ^{[ 13 ]} وانبعاثات غازات الاحتباس الحراري من قطاع الطيران ، ^{[ 14 ]} وفقدان التنوع البيولوجي ، ^{[ 15 ]} وتغيرات رطوبة التربة ^{، [ 16 ]} وتركيزات الجسيمات الدقيقة . ^{[ 17 ]} وقد استُخدم هذا الرسم البياني للمقارنة البصرية بين اتجاهات درجات الحرارة وبيانات أخرى، مثل تركيز ثاني أكسيد الكربون في الغلاف الجوي، _[ 18 ^{] وانحسار الأنهار} الجليدية عالميًا، ^{[ 19 ]} وهطول الأمطار. ^{[ 2 ]}

في سياقات أقل تخصصًا، لاقت هذه الرسومات رواجًا بين نشطاء المناخ، واستُخدمت كصور أغلفة للكتب والمجلات، وفي تصميم الأزياء، وعُرضت على معالم طبيعية. ^{[ 20 ] [ 21 ]} كما استُخدمت على زيّ الفرق الرياضية، ومسارح المهرجانات الموسيقية، والبنية التحتية العامة. ^{[ 20 ] [ 21 ]}

الرسم البياني التقليدي مقابل الرسم البياني للخطوط التحذيرية

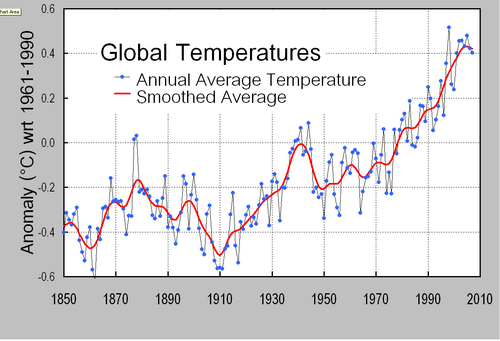

يتضمن هذا الرسم البياني التقليدي نطاقات التواريخ، والرموز التوضيحية، والمصطلحات التقنية التي تتجنبها خطوط التحذير.

يوضح هذا الرسم البياني المركب، المكون من مخطط خطي تقليدي موضوع فوق رسم بياني لشريط الاحترار، الارتباط السنوي بين نقاط البيانات والشرائط الملونة. ^{[ 22 ]}

في عام 2018، اختار هوكينز من لوحة ألوان كولور بروير المصممة أصلاً لتمييز المناطق في الخرائط. ^{[ 23 ]} كان عام 2023 دافئاً جداً لدرجة استدعت إضافة درجة أغمق من اللون الأحمر. ^{[ 24 ]}

وكما هو الحال مع الخطوط الدافئة، يُقال إن الأعمال الفنية التجريدية ذات الحقول اللونية ^{[ 25 ] "تزيل المعلومات الخارجية والمشتتات وتستخدم اللون وحده لنقل المعنى على الفور". [ 7 ]}

في مايو 2016، ولتسهيل فهم تغير المناخ على عامة الناس، ابتكر إد هوكينز، عالم المناخ بجامعة ريدينغ، رسمًا بيانيًا حلزونيًا متحركًا ^{[ 26 ]} لتغير درجة الحرارة العالمية مع مرور الوقت، وهو تمثيل يُقال إنه انتشر على نطاق واسع. ^{[ 8 ] [ 27 ]} وكتب جيسون سامينو في صحيفة واشنطن بوست أن الرسم البياني الحلزوني كان "أكثر تمثيل مرئي مقنع لظاهرة الاحتباس الحراري على الإطلاق"، ^{[ 28 ]} قبل عرضه في حفل افتتاح دورة الألعاب الأولمبية الصيفية لعام 2016. ^{[ 10 ]}

في سياق منفصل، بحلول 10 يونيو 2017، أنجزت إيلي هايوود ، وهي أيضًا عالمة مناخ في جامعة ريدينغ ، ^{[ 29 ]} بطانية كروشيه تُعرف باسم "بطانية الاحتباس الحراري" ^{[ 20 ]} ، مستوحاة من "بطانيات درجات الحرارة" التي تُمثل اتجاهات درجات الحرارة في مناطق مُحددة. ^{[ 30 ]} وقد زوّد هوكينز هايوود بمقياس ألوان أكثر سهولة في الاستخدام لتجنب تباينات الألوان الباهتة الموجودة في بطانية هايوود. ^{[ 30 ]} وبشكل مستقل، في نوفمبر 2015، صنعت جوان شيلدون، عالمة مصبات الأنهار في جامعة جورجيا، "وشاحًا دافئًا عالميًا" يتكون من 400 صف من الأزرق والأحمر والأرجواني، لكنها لم تتمكن من التواصل مع هوكينز حتى عام 2022. ^{[ 31 ]} وتُشير كل من هايوود وشيلدون إلى "بطانيات السماء" و"أوشحة السماء" كمصدر إلهام أصلي لهما، وهما مُستوحيتان من ألوان السماء اليومية. ^{[ 32 ]}

في 22 مايو 2018، نشر هوكينز ^{[ 33 ]} رسومات بيانية تُشكل سلسلة مرتبة زمنيًا من خطوط عمودية زرقاء وحمراء أطلق عليها اسم "خطوط الاحترار". ^{[ 8 ]} حصل هوكينز، وهو أحد المؤلفين الرئيسيين للتقرير التقييمي السادس للهيئة الحكومية الدولية المعنية بتغير المناخ ، على ميدالية كافلي لعام 2018 من الجمعية الملكية ، وذلك جزئيًا "لجهوده الفعّالة في تبسيط علوم المناخ وآثارها المختلفة لجمهور واسع". ^{[ 34 ]}

كما ورد في مقالٍ لهيئة الإذاعة البريطانية (بي بي سي) ، في الشهر الذي تُصدر فيه كبرى هيئات الأرصاد الجوية تقييماتها المناخية السنوية، جرّب هوكينز طرقًا مختلفة لعرض البيانات العالمية، و"اكتشف بالصدفة فكرة الخطوط الملونة". ^{[ 35 ]} وعندما جرّب لافتةً في مهرجان هاي ، وفقًا للمقال، "أدرك هوكينز أنه قد لاقت صدىً واسعًا". ^{[ 35 ]} ويذكر المركز الوطني لعلوم الغلاف الجوي (المملكة المتحدة)، الذي ينتمي إليه هوكينز، أن الخطوط "ترسم صورةً مؤثرةً لمناخنا المتغير. فقد استبدل هوكينز البيانات الرقمية بألوانٍ نتفاعل معها بشكلٍ بديهي". ^{[ 4 ]}

وقد أطلق آخرون على خطوط الاحترار التي رصدها هوكينز اسم "خطوط المناخ" ^{[ 1 ] [ 2 ]} أو "الجداول الزمنية للمناخ". ^{[ 4 ]}

تُذكّر رسومات الخطوط الدافئة بلوحات حقول الألوان ، وهو أسلوبٌ برز في منتصف القرن العشرين، حيث يُجرّد كل ما يُشتّت الانتباه ويستخدم اللون فقط لنقل المعنى. ^{[ 7 ]} وقد شُبّهت إحدى رسومات الخطوط الدافئة في معرضٍ أُقيم عام 2025 في متحف الفن الحديث بلوحةٍ للفنان موريس لويس ، أحد أوائل رواد فن حقول الألوان. ^{[ 36 ] [ 37 ]} وقد صرّح بارنيت نيومان، رائد فن حقول الألوان، بأنه كان "يُبدع صورًا بديهية الواقع"، وهو مبدأٌ يُقال إن هوكينز طبّقه على مشكلة تغيّر المناخ. ^{[ 7 ]}

بالتعاون مع عالم الأرض روبرت رود من جامعة بيركلي ، ^{[ 38 ]} نشر هوكينز في 17 يونيو 2019 ^{[ 6 ]} مجموعة كبيرة من شرائط الاحترار على موقع ShowYourStripes.info للاستخدام العام. ^{[ 39 ]} كما نُشرت رسومات بيانية فردية لشرائط الاحترار على مستوى العالم، لمعظم البلدان، بالإضافة إلى مناطق أصغر معينة مثل بعض الولايات في الولايات المتحدة أو أجزاء من المملكة المتحدة، ^{[ 40 ]} نظرًا لاختلاف سرعة ارتفاع درجات الحرارة في مناطق مختلفة من العالم. ^{[ 41 ]}

مصادر البيانات وتصور البيانات

تأثير الانتقاء الجغرافي: تُظهر خطوط الاحترار في نصفي الكرة الأرضية الشمالي ^{[ 42 ]} والجنوبي ^{[ 43 ]} مدى اختلاف المناطق ذات الحجم المتساوي. وتظهر شذوذات درجات الحرارة الحديثة الأكبر في الشمال على شكل خطوط خارج النطاق الأحمر. ^{[ ملاحظة 3 ]}

تأثير الحجم الجغرافي: خطوط الاحترار على مستوى العالم ^{[ 44 ]} ومنطقة جزر الكاريبي. ^{[ 45 ]} ولأسباب جغرافية وإحصائية، من المتوقع حدوث اختلافات أكبر من سنة إلى أخرى في المناطق الأصغر (الرسم البياني السفلي). ^{[ 27 ] [ 46 ] [ ملاحظة 3 ]}

تأثير نطاق درجة حرارة كل لون: مجموعة بيانات واحدة، ^{[ 47 ]} ولكن بنطاق درجة حرارة مختلف لكل لون (مقاييس الألوان معروضة على الجانب الأيسر). في الرسم البياني العلوي (بفرق 0.10  درجة مئوية لكل لون)، تتجاوز درجات الحرارة الحديثة المقياس الأحمر؛ أما الرسم البياني السفلي (بفرق 0.15  درجة مئوية لكل لون) فيتجنب هذا التجاوز . ^{[ ملاحظة 3 ]}

تأثير الفترة المرجعية (الخط الأساسي): مجموعة بيانات واحدة، ^{[ 47 ]} مع متوسطات على مدى ثلاث "فترات مرجعية" (أشرطة أرجوانية أفقية) تحدد الحدود الزرقاء/الحمراء. ^{[ 48 ]} يتسبب الخط الأساسي الأقدم والأدنى درجة حرارة (أعلى) في تجاوز درجات الحرارة الحديثة للمقياس الأحمر؛ وتتجنب الخطوط الأساسية اللاحقة هذا التجاوز . ^{[ ملاحظة 3 ]}

تأثير اختيار خط أساس مستقل عن متوسط ​​قيمة أي فترة زمنية: يحتوي هذا الرسم البياني الشريطي لتغير متوسط ​​مستوى سطح البحر العالمي على خط أساس أقل من جميع قيم البيانات، مما ينتج عنه رسم بياني يحتوي على ظلال لون واحد فقط. ^{[ 11 ]}

يتم تعريف رسومات خطوط التسخين بمعلمات مختلفة، بما في ذلك: ^{[ 33 ]}

• مصدر مجموعة البيانات (المنظمة الأرصادية)
• النطاق الجغرافي للقياس (عالمي، قطري، إقليمي، إلخ).
• الفترة الزمنية (نطاق السنوات، للمحور الأفقي)
• نطاق درجة الحرارة (نطاق الشذوذ (الانحراف) حول درجة حرارة مرجعية أو أساسية)
• لوحة الألوان (عادةً ما تكون درجات من الأزرق والأحمر)،
• مقياس الألوان (تخصيص الألوان لتمثيل نطاقات الشذوذ الحراري المختلفة)،
• حدود درجة الحرارة (درجة الحرارة التي يكون فوقها الشريط أحمر وتحتها أزرق، ويتم تحديدها عادةً من خلال متوسط ​​درجة الحرارة السنوية على مدى "فترة مرجعية" أو "خط أساس" يبلغ عادةً 30 عامًا). ^{[ 48 ]}

تستخدم رسومات هوكينز الأصلية ^{[ ملاحظة 4 ]} ثمانية من أكثر درجات الأزرق والأحمر تشبعًا من لوحات ألوان ColorBrewer أحادية اللون ذات التسع فئات، والتي تُحسّن لوحات الألوان للخرائط وتُعرف بسهولة استخدامها من قِبل المصابين بعمى الألوان . ^{[ 23 ]} قال هوكينز إن اختيار الألوان تحديدًا كان قرارًا جماليًا ("أعتقد أنها تبدو مناسبة تمامًا")، كما اختار فترات مرجعية لضمان درجات متساوية من الأزرق والأحمر الداكنة لتحقيق التوازن الجمالي. ^{[ 23 ]} اختار هوكينز متوسط ​​الفترة 1971-2000 كحد فاصل بين درجات الأحمر والأزرق لأن متوسط ​​درجة الحرارة العالمية في تلك الفترة المرجعية يُمثل نقطة المنتصف في الاحترار حتى الآن. ^{[ 23 ]}

أشار تحليل أجرته صحيفة ريبابليك إلى أن "هذا الرسم البياني يشرح كل شيء في لمح البصر"، عازيًا تأثيره بشكل أساسي إلى الألوان المختارة، والتي "لها تأثير سحري على أدمغتنا، إذ تمكننا من إدراك الروابط حتى قبل أن نفكر فيها بوعي". ^{[ 49 ]} وخلص التحليل إلى أن الألوان الأخرى غير الأزرق والأحمر "لا تنقل نفس الإلحاح الذي ينقله الرسم البياني الأصلي (لهوكينز)، والذي استُخدمت فيه الألوان بالطريقة الكلاسيكية: الأزرق = بارد، والأحمر = دافئ". ^{[ 49 ]}

يستشهد موقع ShowYourStripes.info بمصادر مجموعات البيانات، وهي: Berkeley Earth ، و NOAA ، ومكتب الأرصاد الجوية البريطاني ، و MeteoSwiss ، وDWD (ألمانيا) ، ^{[ 40 ]} موضحًا على وجه التحديد أن بيانات معظم البلدان تأتي من مجموعة بيانات درجات الحرارة Berkeley Earth ، باستثناء الولايات المتحدة والمملكة المتحدة وسويسرا وألمانيا، حيث تأتي البيانات من وكالات الأرصاد الجوية الوطنية المعنية. ^{[ 48 ]}

في كل رسم بياني من رسومات #ShowYourStripes على مستوى الدول (هاوكينز، يونيو 2019)، يُحدد متوسط ​​درجة الحرارة في الفترة المرجعية 1971-2000 كحد فاصل بين اللون الأزرق (الأكثر برودة) والأحمر (الأكثر دفئًا)، ويتفاوت مقياس الألوان بمقدار ± 2.6 انحراف معياري عن متوسط ​​درجات الحرارة السنوية بين عامي 1901 و2000. ^{[ 48 ] [ 50 ]} وأشار هاوكينز في عام 2019 إلى أن الرسم البياني الخاص بالقطب الشمالي "تجاوز مقياس الألوان" نظرًا لارتفاع درجة حرارته بأكثر من ضعف المتوسط ​​العالمي. ^{[ 50 ]} وأفاد لاحقًا بأن المتوسط ​​العالمي لعام 2023 كان متطرفًا لدرجة استدعت استخدام درجة جديدة أغمق من اللون الأحمر. ^{[ 24 ] [ 51 ]}

لأسباب إحصائية وجغرافية، من المتوقع أن تُظهر الرسوم البيانية للمناطق الصغيرة تباينًا أكبر من سنة إلى أخرى مقارنةً بتلك الخاصة بالمناطق الكبيرة. ^{[ 27 ]} وتنتج التغيرات السنوية التي تنعكس في الرسوم البيانية للمواقع عن تقلبات الطقس ، بينما يعكس الاحتباس الحراري العالمي على مدى قرون تغير المناخ. ^{[ 46 ]}

يحذر موقع الإدارة الوطنية للمحيطات والغلاف الجوي (NOAA) من أنه "لا ينبغي استخدام الرسومات البيانية لمقارنة معدل التغير في موقع بآخر"، موضحًا أن "أعلى وأدنى القيم على مقياس الألوان قد تختلف من موقع لآخر". ^{[ 2 ]} علاوة على ذلك، فإن لونًا معينًا في رسم بياني واحد لا يتطابق بالضرورة مع نفس درجة الحرارة في رسومات بيانية أخرى. ^{[ 52 ] [ 23 ]}

قام أحد منكري تغير المناخ بإنشاء رسم بياني يُظهر خطوط الاحترار، مُضللاً، حيث ربط قراءات نصف الكرة الشمالي لفترة زمنية معينة بقراءات عالمية لفترة أخرى، وحذف قراءات السنوات الثلاث عشرة الأخيرة، مع تعديل بعض البيانات على مدى 29 عامًا، وذلك لإعطاء انطباع خاطئ بأن الاحترار الأخير أمر طبيعي. ^{[ 53 ]} ووصف خبير الأرصاد الجوية جيف بيرارديلي هذا الرسم البياني في يناير 2020 بأنه "مزيج من البيانات مليء بالثغرات والتناقضات"، بهدف واضح هو تضليل الرأي العام. ^{[ 53 ]}

مقارنة مجموعات بيانات متعددة

رسم بياني خطي تقليدي يقارن بين عدة مجموعات بيانات لدرجة الحرارة ذات ارتباط عالٍ

رسم بياني "مكدس" لشرائط الاحترار يقارن بشكل أساسي نفس مجموعات بيانات درجة الحرارة المترابطة بشدة مثل الرسم البياني الخطي

يقارن الرسم البياني "المكدس" لشرائط الاحترار مجموعات بيانات درجة الحرارة لطبقات مختلفة من الغلاف الجوي والمحيطات للأرض. ^{[ 54 ] [ 55 ]}

شعار اللجنة المختارة لمجلس النواب الأمريكي المعنية بأزمة المناخ (التي تم تشكيلها عام 2019) ^{[ 56 ]}

خطوط الاحترار في مؤتمر الأمم المتحدة لتغير المناخ لعام 2019 (COP25). ^{[ 21 ] [ 57 ]}

متظاهرون يرتدون ملابس مخططة بألوان دافئة خلال احتجاج لحركة "تمرد ضد الانقراض" في برلين ، ألمانيا (2019).

خطوط تدفئة على حافلة في ريدينغ، بيركشاير ، المملكة المتحدة

خطوط تدفئة على جسر الساكسون في لايبزيغ ، ألمانيا ^{[ 58 ]}

بعد نشر هوكينز لأول مرة رسومات بيانية لخطوط الاحتباس الحراري في مايو 2018، بدأ خبراء الأرصاد الجوية في العديد من البلدان بعرض ربطات عنق وقلائد ودبابيس وأكواب قهوة مزينة بهذه الخطوط على الهواء، مما يعكس قبولًا متزايدًا لعلم المناخ بين خبراء الأرصاد الجوية واستعدادًا لتوصيله إلى الجمهور. ^{[ 59 ]} في عام 2019، استخدمت اللجنة المختارة لمجلس النواب الأمريكي المعنية بأزمة المناخ خطوط الاحتباس الحراري في شعارها، حيث عرضت خطوطًا أفقية خلف صورة ظلية لمبنى الكابيتول الأمريكي ، ^{[ 56 ]} وارتدى ثلاثة من أعضاء مجلس الشيوخ الأمريكي دبابيس على طية صدر السترة تحمل خطوط الاحتباس الحراري في خطاب حالة الاتحاد لعام 2020. ^{[ 60 ]}

في 17 يونيو 2019، ^{[ 6 ]} أطلق هوكينز حملة على وسائل التواصل الاجتماعي باستخدام الوسم #ShowYourStripes لتشجيع الناس على تحميل رسومات مناطقهم من موقع ShowYourStripes.info ونشرها. ^{[ 39 ]} حظيت الحملة بدعم من الأمم المتحدة المعنية بتغير المناخ ، والمنظمة العالمية للأرصاد الجوية ، والهيئة الحكومية الدولية المعنية بتغير المناخ . ^{[ 61 ]} وقد وصفتها مجلة L'EDN الفرنسية بأنها "رمز جديد لحالة الطوارئ المناخية" ، ^{[ 62 ]} لاقت هذه الرسومات رواجًا واسعًا بين نشطاء المناخ، واستُخدمت كصور أغلفة للكتب والمجلات، وفي تصميم الأزياء، وعرضت على معالم طبيعية، وعلى زيّ الفرق الرياضية، ومسارح المهرجانات الموسيقية، والبنية التحتية العامة. ^{[ 20 ]}

وبشكل أكثر تحديدًا، طُبقت الخطوط الدافئة على أوشحة محبوكة يدويًا، ^{[ 63 ]} ومزهرية، ^{[ 64 ]} وربطات عنق، وأزرار أكمام، ومناشف حمام، ^{[ 65 ]} ومركبات، ومنصة مهرجان موسيقي، ^{[ 39 ]} بالإضافة إلى جانب عربات الترام في فرايبورغ، ألمانيا، ^{[ 66 ]} وجداريات بلدية في قرطبة، إسبانيا، ^{[ 67 ]} وأنكوريج، ألاسكا، ^{[ 68 ]} وجيرسي ، [ ^{69 ]} وعلى أقنعة الوجه خلال جائحة كوفيد-19 ، ^{[ 70 ]} وفي شعار نادي ماينز 05 ^{الألماني} لكرة القدم ، ^{[ 71 ]} وعلى جانب مرصد تغير المناخ في فالنسيا ، ^{[ 72 ]} وعلى جانب مبنى توربينات محطة توليد كهرباء في ريدينغ، بيركشاير ، ^{[ 73 ]} وعلى قمصان ذات طابع تقني، ^{[ 74 ]} وعلى فساتين مصممة ، ^{[ 75] [ 76 ]} على زيّ نادي ريدينغ لكرة القدم ، ^{[ 77 ]} وعلى جسر ساكسن في لايبزيغ ، ^{[ 58 ]} وعلى حافلة تعمل بالغاز الحيوي ، ^{[ 77 ]} كخلفية مسرحية في مهرجان غلاستونبري 2022 ، ^{[ 78 ]} وعلى زيّ المتسابقين وجواربهم وشعار صفحة الويب لسباق الدراجات "كلايمت كلاسيك"، ^{[ 21 ] [ 79 ]} وفي سلسلة "شرح المناخ" التابعة للبنك الدولي ، ^{[ 80 ]} مُسقطة على منحدرات دوفر البيضاء ، ^{[ 21 ] [ 81 ]} وعلى سيارة سباق كهربائية من "إنفيجن ريسينغ" ، ^{[ 82 ]} وعلى العديد من الجسور والأبراج التي رصدها "كلايمت سنترال" ، ^{[ 83 ]} وفي شعار "كلايمت سنترال" نفسه. ^{[ 84 ]}

أشار هوكينز إلى أن "التغلغل في الثقافة الشعبية وسيلة لإحداث تغيير في المواقف يؤدي إلى تحرك جماهيري"، ^{[ 62 ]} ورجّح أن إتاحة الرسومات مجانًا قد ساهمت في انتشار استخدامها على نطاق أوسع. ^{[ 85 ]} وأضاف هوكينز أن أي أرباح متعلقة بالمنتجات تُتبرع بها للأعمال الخيرية. ^{[ 85 ]}

من خلال حملة قادتها منظمة " كلايمت سنترال" غير الربحية باستخدام وسم #MetsUnite ، قام أكثر من 100 خبير أرصاد جوية تلفزيوني - وهم العلماء الذين يتفاعل معهم معظم الناس أكثر من أي عالم آخر ^{[ 86 ]} - بعرض خطوط تحذيرية ^{[ 39 ]} واستخدموا هذه الرسومات لجذب انتباه المشاهدين خلال البث المباشر في أيام الانقلاب الصيفي بدءًا من عام 2018 ^{[ 86 ] [ 87 ]} ضمن مبادرة "خطوط من أجل الانقلاب الصيفي" ^{[ 88 ]} . وقد عُرفت هذه المبادرة باسم " يوم إظهار خطوطك" ^{[ 89 ]} .

في 24 يونيو 2019، غرد هوكينز بأن ما يقرب من مليون رسم بياني مخطط قد تم تنزيلها من قبل زوار من أكثر من 180 دولة ^{[ 87 ]} خلال أسبوعها الأول. ^{[ 90 ]}

في عام ٢٠١٨، عرضت مجلة "بروميت" التدريبية للأرصاد الجوية ، التابعة لهيئة الأرصاد الجوية الألمانية، رسمًا بيانيًا لخطوط الاحتباس الحراري على غلاف عددها الذي حمل عنوان "التواصل بشأن المناخ". ^{[ ٩١ ]} وبحلول سبتمبر ٢٠١٩، كان مكتب الأرصاد الجوية البريطاني، وهو الهيئة الوطنية للأرصاد الجوية في المملكة المتحدة، يستخدم كلًا من الرسم البياني الحلزوني للمناخ ورسمًا بيانيًا لخطوط الاحتباس الحراري على صفحته الإلكترونية بعنوان "ما هو تغير المناخ؟". ^{[ ٩٢ ]} في الوقت نفسه، عرض غلاف عدد مجلة " الإيكونوميست " الصادر في الفترة من ٢١ إلى ٢٧ سبتمبر ٢٠١٩ ، والمخصص لموضوع "قضية المناخ"، رسمًا بيانيًا لخطوط الاحتباس الحراري، ^{[ ٦٢ ] [ ٩٣ ] [ ٩٤ ]} كما فعل غلاف صحيفة "الغارديان" صباح يوم ٢٠ سبتمبر ٢٠١٩، وهو اليوم الذي شهد إضرابات المناخ . ^{[ ٩٤ ]} وقد أدرجت مبادرة "علماء من أجل المستقبل " البيئية (٢٠١٩) خطوط الاحتباس الحراري في شعارها. ^{[ 95 ]} أشارت دائرة المعلومات العلمية (ألمانيا) في ديسمبر 2019 إلى أن خطوط الاحتباس الحراري كانت "رمزًا شائع الاستخدام" في مظاهرات إضراب المدارس من أجل المناخ ومنظمة "علماء من أجل المستقبل"، كما وُجدت أيضًا على سطح المتحف البحري الألماني في بريمرهافن. ^{[ 96 ]} وفي ديسمبر 2019 أيضًا، ذكرت شركة "فوالا إنفورميشن ديزاين" أن خطوط الاحتباس الحراري "حلت محل الدب القطبي على جبل جليدي ذائب كرمز لأزمة المناخ". ^{[ 23 ]}

في 18 يناير 2020، تم افتتاح عرض ضوئي فني بعرض 20 مترًا في ساحة جيندارمن ماركت ببرلين، حيث أُضيء مبنى أكاديمية برلين-براندنبورغ للعلوم بنفس الطريقة. ^{[ 97 ]} وظهر غلاف عدد "المناخ" (خريف 2020) من مجلة " عبر الغلاف الجوي " التابعة لمركز علوم وهندسة الفضاء، برسوم بيانية لخطوط الاحتباس الحراري، ^{[ 98 ]} وفي يونيو 2021، استخدمت المنظمة العالمية للأرصاد الجوية خطوط الاحتباس الحراري "لإظهار أن تغير المناخ واقعٌ ملموس" في بيانها بأن "عام 2021 عام حاسم في العمل المناخي". ^{[ 61 ]} وعرض مؤتمر الأمم المتحدة لتغير المناخ (COP26) في نوفمبر 2021 منحوتة "مظلة مناخية" غامرة تتكون من قضبان مضيئة عمودية معلقة، مُرمزة بالألوان الأزرق والأحمر، ومزينة بأهداب قماشية. ^{[ 99 ]}

في 27 سبتمبر 2019، أعلنت جامعة بوتسدام للعلوم التطبيقية فوز رسومات "خطوط الاحتباس الحراري" في فئة العلوم بمسابقة دولية تُكرّم العروض المرئية المبتكرة والمفهومة لتغير المناخ، ^{[ 66 ]} حيث ذكرت لجنة التحكيم أن الرسومات تُحدث "تأثيراً من خلال تصميمها المبتكر والبسيط ". ^{[ 3 ]}

تم تعيين هوكينز عضواً في وسام الإمبراطورية البريطانية (MBE) في قائمة تكريمات رأس السنة الجديدة لعام 2020 "لخدماته في علوم المناخ والتواصل العلمي". ^{[ 100 ]}

في أبريل 2022، فازت منسوجات مصممة الأزياء الراقية لوسي تمام، ذات الخطوط الدافئة، بجائزة أفضل حملة تفاعل مع العملاء في جوائز الموضة المستدامة لعام 2022 التي تقدمها مجلة دريبرز للأزياء. ^{[ 101 ]}

في أكتوبر 2022، ظهر على الغلاف الأمامي لكتاب غريتا ثونبرغ " كتاب المناخ" خطوط تشير إلى الاحتباس الحراري. ^{[ 21 ] [ 102 ] [ 103 ]}

في يونيو 2023، تم تقديم وشاح مخطط دافئ للبابا فرنسيس . ^{[ 21 ]}

في مايو 2024، حصل هوكينز على جائزة المشاركة الجغرافية من الجمعية الجغرافية الملكية لعمله في تطوير خطوط الاحتباس الحراري. ^{[ 104 ]}

في عام 2025، تم تضمين الرسم البياني للخطوط الدافئة في معرض Pirouette: Turning Points in Design ، وهو معرض "أيقونات التصميم المعترف بها على نطاق واسع" في متحف الفن الحديث الذي يسلط الضوء على التصميم كعامل للتغيير و"اللحظات المحورية في تاريخ التصميم". ^{[ 105 ]}

امتدادات لشرائط التدفئة

يُستخدم نظام ألوان خطوط دافئة في الرسم البياني الشريطي التقليدي لإبراز التغيرات في درجة الحرارة بصريًا. وتكون الأشرطة الأطول ذات ألوان أكثر كثافة.

يُصوَّر متوسط ​​التغير في درجة الحرارة العالمية بحلقات ملونة متحدة المركز مرتبة زمنيًا. ^{[ 18 ]}

في عام 2018، قام إيمانويل بيفاكوا، الباحث المساعد لما بعد الدكتوراه في جامعة ريدينغ، بمقارنة رسومات بيانية ذات خطوط عمودية لتركيز _ثاني أكسيد الكربون ومتوسط ​​درجة الحرارة العالمية (أغسطس)، و"خطوط الاحترار الدائرية" التي تصور متوسط ​​درجة الحرارة العالمية بحلقات ملونة متحدة المركز (نوفمبر). ^{[ 18 ]}

في مارس 2019، قام المهندس الألماني ألكسندر رادتكه بتوسيع رسومات هوكينز التاريخية لعرض تنبؤات الاحترار المستقبلي حتى عام 2200، وهو رسم وصفه أحد المعلقين بأنه يجعل المستقبل "أكثر واقعية". ^{[ 12 ]} قام رادتكه بتقسيم الرسم البياني لإظهار تنبؤات متباينة لدرجات متفاوتة من التدخل البشري في خفض انبعاثات غازات الاحتباس الحراري. ^{[ 12 ]}

في أو قبل 30 مايو 2019، قام مهندس البرمجيات البريطاني كيفن بلوك بتصميم شرائط متحركة تُظهر ارتفاع درجات الحرارة، مما يسمح للمشاهدين بتجربة التحول من مناخ مستقر سابق إلى ارتفاع سريع في درجات الحرارة مؤخراً. ^{[ 10 ]}

مجموعة شاملة من 196 شريطًا للاحترار لكل دولة على حدة، مصنفة حسب القارة. ^{[ 106 ]}

تُصنّف هذه "الطبقة"، وهي في الواقع خريطة حرارية ، درجات الحرارة حسب الشهر (أفقياً) والسنة (رأسياً). ^{[ 107 ]}

بحلول يونيو 2019، قام هوكينز بتجميع مئات الرسوم البيانية لخطوط الاحترار من مواقع مختلفة حول العالم، وصنفها حسب القارات لتشكيل رسم بياني شامل ومركب بعنوان "تغيرات درجات الحرارة حول العالم (1901-2018)". ^{[ 35 ] [ 41 ]}

في الأول من يوليو/تموز 2019، نشر ريتشارد سيلوين جونز، الباحث في الجغرافيا بجامعة دورهام، رسمًا بيانيًا بعنوان "التغير العالمي للأنهار الجليدية"، مستوحى من رسومات هوكينز #ShowYourStripes، مما أتاح المقارنة البصرية بين ظاهرة الاحتباس الحراري العالمي وانحسار الأنهار الجليدية . ^{[ 19 ]} وفي الثامن من يوليو/تموز 2019، نشر جونز رسمًا بيانيًا مخططًا يوضح تغير مستوى سطح البحر العالمي باستخدام درجات اللون الأزرق فقط. ^{[ 11 ]} وفي سياق منفصل، عرضت الإدارة الوطنية للمحيطات والغلاف الجوي (NOAA) رسمًا بيانيًا يقارن بين درجات الحرارة السنوية وهطول الأمطار، ^{[ 2 ]} واستخدم باحثون من هولندا رسومات بيانية مخططة لتمثيل تطور أعماق المحيطات، ^{[ 13 ]} كما استخدم معهد الفيزياء الرسم البياني لتمثيل النسبة المئوية لمساهمة انبعاثات الطيران في ظاهرة الاحتباس الحراري. ^{[ 14 ]}

في عام 2023، ابتكر البروفيسور مايلز ريتشاردسون من جامعة ديربي خطوطًا متسلسلة لتوضيح فقدان التنوع البيولوجي ، ^{[ 15 ]} وقامت دائرة الأرصاد الجوية الألمانية بتمثيل انحرافات رطوبة التربة باستخدام خطوط خضراء وبنية متسلسلة. ^{[ 16 ]}

في أغسطس 2024، نشر تعاون بين العديد من الجامعات ومكتب الأرصاد الجوية البريطاني شرائط جودة الهواء الخاصة بكل موقع، والتي تحتوي على خطوط زرقاء وصفراء وبرتقالية وحمراء وسوداء تمثل تركيزات الجسيمات الدقيقة (PM _2.5 ) بمرور الوقت. ^{[ 17 ]}

حذر البعض من أن خطوط الاحترار في بعض الدول أو الولايات، إذا أُخذت بمعزل عن سياقها، قد تُعزز فكرة أن درجات الحرارة العالمية لا ترتفع، ^{[ 39 ]} مع أن الباحث في الأرصاد الجوية ج. مارشال شيبرد قال إن "الاختلافات الجغرافية في الرسوم البيانية تُتيح فرصةً ممتازةً للتواصل العلمي ". ^{[ 108 ]} وقال خبير الأرصاد الجوية ومنسق حملة #MetsUnite، جيف بيرارديلي، إن "الرسوم البيانية المحلية للخطوط تساعدنا على سرد قصة دقيقة - فالمناخ لا يتغير بشكل موحد في كل مكان". ^{[ 109 ]}

يقول آخرون إن الرسوم البيانية يجب أن تتضمن محاور أو مفاتيح، ^{[ 39 ]} على الرغم من أن صفحة الأسئلة الشائعة على الموقع الإلكتروني توضح أن الرسومات "صُممت خصيصًا لتكون بسيطة قدر الإمكان، ولإثارة النقاشات... (لـ) سد فجوة وتمكين التواصل بأقل قدر من المعرفة العلمية اللازمة لفهم معناها". ^{[ 48 ]} أشاد ج. مارشال شيبرد ، الرئيس السابق للجمعية الأمريكية للأرصاد الجوية ، بنهج هوكينز، وكتب أنه "من المهم عدم إغفال الصورة الأكبر. يجب أن يكون التواصل العلمي مع الجمهور مختلفًا" ^{[ 108 ]} وأثنى على هوكينز لنهجه "المبتكر" وجهوده "المتميزة في التواصل العلمي". ^{[ 39 ]}

كتب ماثيو كابوتشي في صحيفة واشنطن بوست أن "الرسومات البسيطة... تترك انطباعًا بصريًا لافتًا" و"طريقة سهلة لعرض اتجاه مقلق"، مضيفًا أن "مؤشرات الاحتباس الحراري واضحة وضوح الشمس". ^{[ 1 ]} وأشار غراهام طومسون، المتحدث باسم منظمة غرينبيس ، إلى أن الرسومات "تشبه شعارًا مصممًا بشكل ممتاز ، وفي الوقت نفسه تمثل بدقة بيانات بالغة الأهمية". ^{[ 90 ]}

أشار جيف بيرارديلي، المساهم في شبكة سي بي إس نيوز، إلى أن الرسوم البيانية "لا تستند إلى توقعات مستقبلية أو افتراضات نموذجية" في سياق قوله إن "العلم ليس يسارًا ولا يمينًا. إنه ببساطة حقائق". ^{[ 1 ]}

افترضت افتتاحية نُشرت في مجلة الإيكونوميست في سبتمبر 2019 أن "تمثيل هذه الفترة من التاريخ البشري (1850-2018) كمجموعة من الخطوط البسيطة قد يبدو تبسيطًا مفرطًا " - مشيرةً إلى أن تلك السنوات "شهدت حروبًا عالمية، وابتكارًا تكنولوجيًا، وتجارة على نطاق غير مسبوق، وتكوينًا هائلاً للثروة" - لكنها خلصت إلى أن "هذه التواريخ المعقدة والخطوط المبسطة تشترك في سبب مشترك"، ألا وهو احتراق الوقود الأحفوري. ^{[ 93 ]}

بشكل غير رسمي، قيل إن الخطوط الدافئة تشبه " الرموز الشريطية المصبوغة بتقنية التاي داي " ^{[ 1 ]} و"عملاً فنياً في معرض فني". ^{[ 110 ]}

لاحظ الكاتب مارك فيني أن "الرسم، من الناحية البصرية البحتة، ممتع للغاية للنظر إليه. يمكن أن يكون لوحة لموريس لويس . أما من الناحية المفاهيمية، فإنه مثير للقلق عند التفكير فيه." ^{[ 37 ]}

يضم بهو متحف معهد ماساتشوستس للتكنولوجيا منحوتة مصنوعة من آلاف الأقدام من الخيوط البلاستيكية، حيث يمثل كل خيط درجة حرارة الأرض منذ العصر الجليدي . ^{[ 111 ]} تعكس الخيوط الزرقاء والخضراء مناخات أكثر برودة من الخيوط الحمراء والبرتقالية. ^{[ 111 ]} تمثل درجة الحرارة الحالية بخيط أصفر واحد، ثم تتفرع المنحوتة لتشكل شبكة واسعة تمثل احتمالات المستقبل باستخدام الخيوط الحمراء والزرقاء. ^{[ 111 ]}
