يحتوي الأوبال الموجود في هذا السوار على بنية مجهرية دورية طبيعية مسؤولة عن لونه المتلألئ . وهو في الأساس بلورة ضوئية طبيعية.
تحتوي أجنحة بعض الفراشات، مثل فراشة Teinopalpus imperialis هذه ، على بلورات ضوئية. [ 1 ] [ 2 ]

البلورة الضوئية هي بنية نانوية بصرية يتغير فيها معامل الانكسار دوريًا. يؤثر هذا على انتشار الضوء بنفس الطريقة التي تُسبب بها بنية البلورات الطبيعية حيود الأشعة السينية ، كما تؤثر الشبكات الذرية (البنية البلورية) لأشباه الموصلات على توصيلها للإلكترونات . توجد البلورات الضوئية في الطبيعة على شكل تلوين بنيوي وعواكس حيوانية ، وبإنتاجها صناعيًا، يُتوقع أن تكون مفيدة في مجموعة واسعة من التطبيقات.

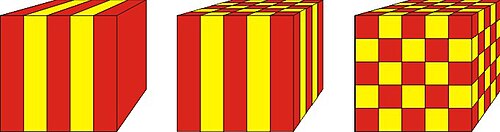

يمكن تصنيع البلورات الضوئية أحادية أو ثنائية أو ثلاثية الأبعاد. تُصنع البلورات الضوئية أحادية البعد من طبقات رقيقة مترسبة فوق بعضها. أما البلورات ثنائية البعد، فتُصنع بتقنية الطباعة الضوئية ، أو بحفر ثقوب في ركيزة مناسبة. وتشمل طرق تصنيع البلورات ثلاثية الأبعاد الحفر بزوايا مختلفة، وتكديس طبقات ثنائية الأبعاد متعددة فوق بعضها، والكتابة المباشرة بالليزر ، أو، على سبيل المثال، تحفيز التجميع الذاتي للكرات في مصفوفة ثم إذابة هذه الكرات.

يمكن، من حيث المبدأ، استخدام البلورات الضوئية في أي مجال يتطلب التحكم بالضوء. فعلى سبيل المثال، تُعد المرايا العازلة بلورات ضوئية أحادية البعد قادرة على إنتاج مرايا ذات انعكاسية فائقة عند طول موجي محدد. وتُستخدم البلورات الضوئية ثنائية الأبعاد، والتي تُسمى ألياف البلورات الضوئية، في الاتصالات عبر الألياف الضوئية ، إلى جانب تطبيقات أخرى. وقد تُستخدم البلورات ثلاثية الأبعاد في المستقبل في الحواسيب الضوئية ، مما قد يُسهم في تطوير خلايا كهروضوئية أكثر كفاءة . [ 3 ]

على الرغم من أن طاقة الضوء (وجميع الإشعاعات الكهرومغناطيسية ) مُكمّمة بوحدات تُسمى الفوتونات ، فإن تحليل البلورات الفوتونية لا يتطلب سوى الفيزياء الكلاسيكية . وكلمة "فوتونية" في الاسم تشير إلى علم الفوتونيات ، وهو مصطلح حديث يُطلق على دراسة الضوء ( البصريات ) والهندسة البصرية. في الواقع، ربما يعود أول بحث في ما نسميه اليوم بالبلورات الفوتونية إلى عام 1887، عندما أجرى الفيزيائي الإنجليزي اللورد رايلي تجارب على رُزم عازلة متعددة الطبقات دورية ، مُظهرًا قدرتها على إحداث فجوة نطاق فوتوني في بُعد واحد. وازداد الاهتمام البحثي مع عمل إيلي يابلونوفيتش وساجيف جون عام 1987 على هياكل بصرية دورية متعددة الأبعاد، والتي تُعرف الآن بالبلورات الفوتونية.

مقدمة

حيود الضوء من بنية دورية كدالة لطول الموجة الساقطة. في بعض نطاقات أطوال الموجات، لا تستطيع الموجة اختراق البنية.

تتكون البلورات الضوئية من هياكل دقيقة أو نانوية دورية من مواد عازلة، أو مواد معدنية عازلة، أو حتى مواد فائقة التوصيل ، تؤثر على انتشار الموجات الكهرومغناطيسية بنفس الطريقة التي يؤثر بها الجهد الدوري في بلورة أشباه الموصلات على انتشار الإلكترونات ، مُحددًا نطاقات الطاقة الإلكترونية المسموحة والممنوعة . تحتوي البلورات الضوئية على مناطق متكررة بانتظام ذات معامل انكسار عالٍ ومنخفض . قد تنتشر الموجات الضوئية عبر هذه البنية أو قد يُمنع انتشارها، وذلك تبعًا لطولها الموجي. تُسمى الأطوال الموجية التي يمكن أن تنتشر في اتجاه معين بالأنماط ، وتُسمى نطاقات الأطوال الموجية التي تنتشر بالنطاقات . تُسمى نطاقات الأطوال الموجية الممنوعة بفجوات النطاق الضوئي . ينتج عن ذلك ظواهر بصرية مميزة، مثل تثبيط الانبعاث التلقائي ، [ 4 ] والمرايا العاكسة متعددة الاتجاهات عالية الانعكاس، وتوجيه الموجات منخفض الفقد . يمكن فهم فجوة النطاق للبلورات الضوئية على أنها التداخل الهدام للانعكاسات المتعددة للضوء المنتشر في البلورة عند كل واجهة بين طبقات المناطق ذات معامل الانكسار العالي والمنخفض، على غرار فجوات النطاق للإلكترونات في المواد الصلبة.

توجد استراتيجيتان لفتح فجوة النطاق الفوتوني الكاملة. الأولى هي زيادة تباين معامل الانكسار لتوسيع فجوة النطاق في كل اتجاه، والثانية هي جعل منطقة بريلوين أقرب إلى الشكل الكروي. [ 5 ] إلا أن الأولى محدودة بالتقنيات والمواد المتاحة، والثانية مقيدة بنظرية التقييد البلوري . لهذا السبب، فإن البلورات الفوتونية ذات فجوة النطاق الكاملة التي تم إثباتها حتى الآن لها شبكة مكعبة مركزية الوجوه ذات منطقة بريلوين كروية الشكل، ومصنوعة من مواد أشباه موصلات ذات معامل انكسار عالٍ. ثمة نهج آخر يتمثل في استغلال البنى شبه البلورية التي لا تخضع لقيود بلورية. وقد تم الإبلاغ عن فجوة نطاق فوتوني كاملة لعينات شبه بلورية من البوليمرات ذات معامل انكسار منخفض، تم تصنيعها بتقنية الطباعة ثلاثية الأبعاد. [ 6 ]

يجب أن تكون دورية بنية البلورة الضوئية مساوية أو أكبر من نصف طول موجة الضوء (في الوسط) حتى تظهر تأثيرات التداخل. يتراوح طول موجة الضوء المرئي بين 400  نانومتر (بنفسجي) و700  نانومتر (أحمر)، ويتطلب حساب الطول الموجي داخل المادة قسمته على متوسط ​​معامل الانكسار . لذا، يجب تصنيع المناطق المتكررة ذات ثابت العزل الكهربائي العالي والمنخفض بهذا الحجم. في بُعد واحد، يُنجز ذلك بشكل روتيني باستخدام تقنيات ترسيب الأغشية الرقيقة .

تاريخ

دُرست البلورات الضوئية بأشكال مختلفة منذ عام 1887، لكن لم يُستخدم مصطلح " البلورة الضوئية" إلا بعد أكثر من مئة عام، وذلك بعد أن نشر إيلي يابلونوفيتش وساجيف جون ورقتين بحثيتين هامتين حول البلورات الضوئية عام 1987. [ 4 ] [ 7 ] وقد وُثّق التاريخ المبكر لهذا المجال جيدًا في قصةٍ رُويت عندما صنّفته الجمعية الفيزيائية الأمريكية كأحد أهم التطورات في الفيزياء . [ 8 ]

قبل عام 1987، خضعت البلورات الضوئية أحادية البعد، التي تتخذ شكل طبقات عازلة متعددة دورية (مثل مرآة براغ )، لدراسات مكثفة. بدأ اللورد رايلي دراستها عام 1887 [ 9 ]، مُبينًا أن هذه الأنظمة تمتلك فجوة نطاق ضوئي أحادية البعد، وهي نطاق طيفي ذو انعكاسية عالية، يُعرف باسم نطاق التوقف . تُستخدم هذه البنى اليوم في طيف واسع من التطبيقات، بدءًا من الطلاءات العاكسة وصولًا إلى تحسين كفاءة مصابيح LED، وانتهاءً بالمرايا عالية الانعكاسية في بعض تجاويف الليزر (انظر، على سبيل المثال، ليزر VCSEL ). وقد قام ميلفن إم. واينر [ 10 ] بتطبيق نطاقات المرور ونطاقات التوقف في البلورات الضوئية عمليًا لأول مرة، وأطلق على هذه البلورات اسم "الوسائط المنفصلة ذات الترتيب الطوري". حقق واينر هذه النتائج بتوسيع نظرية داروين الديناميكية [ 11 ] لانعراج براغ للأشعة السينية لتشمل أطوال موجية وزوايا سقوط عشوائية، وحالات تشتت فيها جبهة الموجة الساقطة على مستوى الشبكة بشكل ملحوظ في اتجاه التشتت الأمامي. أجرى فلاديمير ب. بيكوف [ 12 ] دراسة نظرية مفصلة للهياكل البصرية أحادية البعد ، وكان أول من بحث تأثير فجوة النطاق الفوتوني على الانبعاث التلقائي من الذرات والجزيئات المدمجة داخل البنية الفوتونية. كما تكهن بيكوف بما قد يحدث عند استخدام هياكل بصرية دورية ثنائية أو ثلاثية الأبعاد [ 13 ] . ثم ناقش أوتاكا مفهوم البلورات الفوتونية ثلاثية الأبعاد عام 1979 [ 14 ] ، وطوّر أيضًا منهجية لحساب بنية النطاق الفوتوني. إلا أن هذه الأفكار لم تنتشر على نطاق واسع إلا بعد نشر ورقتين بحثيتين هامتين عام ١٩٨٧ من قِبل يابلونوفيتش وجون. تناولت كلتا الورقتين هياكل بصرية دورية عالية الأبعاد، أي البلورات الضوئية. كان هدف يابلونوفيتش الرئيسي هو هندسة كثافة الحالات الضوئية للتحكم في الانبعاث التلقائي للمواد المدمجة في البلورة الضوئية. أما فكرة جون فكانت استخدام البلورات الضوئية للتأثير على توطين الضوء والتحكم فيه.

بعد عام ١٩٨٧، بدأ عدد الأبحاث المتعلقة بالبلورات الضوئية بالتزايد بشكل كبير. مع ذلك، ونظرًا لصعوبة تصنيع هذه البنى على المقاييس البصرية (انظر: تحديات التصنيع )، اقتصرت الدراسات المبكرة إما على الجانب النظري أو على نطاق الموجات الميكروية، حيث يمكن بناء البلورات الضوئية على مقياس السنتيمتر الأكثر سهولة. (يعود هذا إلى خاصية للحقول الكهرومغناطيسية تُعرف باسم ثبات المقياس . ففي جوهرها، لا تمتلك الحقول الكهرومغناطيسية، باعتبارها حلولًا لمعادلات ماكسويل ، مقياس طول طبيعيًا، لذا فإن حلول البنى ذات مقياس السنتيمتر عند ترددات الموجات الميكروية هي نفسها حلول البنى ذات مقياس النانومتر عند الترددات البصرية).

بحلول عام 1991، كان يابلونوفيتش قد أثبت وجود أول فجوة نطاق ضوئية ثلاثية الأبعاد في نطاق الموجات الميكروية. [ 5 ] وقد تضمن التركيب الذي تمكن يابلونوفيتش من إنتاجه حفر مصفوفة من الثقوب في مادة شفافة، حيث تشكل ثقوب كل طبقة بنية ماسية معكوسة - وهي تُعرف اليوم باسم يابلونوفيت .

في عام 1996، عرض توماس كراوس بلورة ضوئية ثنائية الأبعاد عند الأطوال الموجية الضوئية. [ 15 ] وقد فتح هذا الطريق لتصنيع البلورات الضوئية في مواد أشباه الموصلات عن طريق استعارة أساليب من صناعة أشباه الموصلات.

قدّم بافيل تشيبين نموذجًا جديدًا لموجّهات البلورات الضوئية، وهو موجّه الشبكة دون الطول الموجي (SWG). [ 16 ] [ 17 ] يعمل موجّه SWG في نطاق دون الطول الموجي، بعيدًا عن فجوة النطاق. يسمح هذا النموذج بالتحكم المباشر في خصائص الموجّه من خلال الهندسة النانوية للمادة الفائقة الناتجة ، مع الحدّ من تأثيرات تداخل الموجات. وقد وفّر هذا "درجة حرية مفقودة في مجال الفوتونيات" [ 18 ] ، وحلّ قيدًا هامًا في فوتونيات السيليكون، وهو محدودية المواد المتاحة التي لا تكفي لتحقيق وظائف بصرية معقدة على الرقاقة. [ 19 ] [ 20 ]

تستخدم هذه التقنيات اليوم ألواح البلورات الضوئية، وهي عبارة عن بلورات ضوئية ثنائية الأبعاد تُحفر في ألواح أشباه الموصلات. يعمل الانعكاس الداخلي الكلي على حصر الضوء داخل اللوح، مما يسمح بتأثيرات البلورات الضوئية، مثل هندسة تشتت الفوتونات داخل اللوح. يبحث الباحثون حول العالم عن طرق لاستخدام ألواح البلورات الضوئية في رقائق الكمبيوتر المتكاملة، لتحسين المعالجة الضوئية للاتصالات، سواء داخل الرقاقة نفسها أو بين الرقائق.

تعتمد تقنية التصنيع بالاستنساخ الذاتي، التي اقترحها ساتو وآخرون عام 2002 لبلورات الفوتونيات في نطاق الأشعة تحت الحمراء والضوء المرئي، على الطباعة الحجرية باستخدام حزمة الإلكترونات والحفر الجاف : حيث تُكدس طبقات من الأخاديد الدورية المُشكّلة طباعيًا بواسطة الترسيب بالرش المُتحكم فيه والحفر، مما ينتج عنه "تموجات ثابتة" ودورية. وقد تم إنتاج أجهزة من ثاني أكسيد التيتانيوم / السيليكا وخامس أكسيد التنتالوم /السيليكا، مستغلين خصائص تشتتها وملاءمتها للترسيب بالرش. [ 21 ]

لم تصل هذه التقنيات بعد إلى مرحلة التطبيقات التجارية، ولكن تُستخدم البلورات الضوئية ثنائية الأبعاد تجاريًا في ألياف البلورات الضوئية [ 22 ] (المعروفة أيضًا بالألياف المثقبة، نظرًا لوجود ثقوب هوائية فيها). طُوّرت ألياف البلورات الضوئية لأول مرة على يد فيليب راسل عام 1998، ويمكن تصميمها لتتمتع بخصائص محسّنة مقارنةً بالألياف البصرية (العادية) .

سارت الدراسات في مجال البلورات الضوئية ثلاثية الأبعاد بوتيرة أبطأ مقارنةً بالبلورات ثنائية الأبعاد، ويعود ذلك إلى صعوبة تصنيعها. [ 22 ] لم تكن تقنيات تصنيع البلورات الضوئية ثلاثية الأبعاد مُستمدة من تقنيات صناعة أشباه الموصلات. ومع ذلك، بُذلت محاولات لتكييف بعض هذه التقنيات، وظهرت أمثلة متقدمة للغاية، [ 23 ] على سبيل المثال في بناء هياكل "كومة الخشب" المُشيدة على أساس طبقة تلو الأخرى. وقد سعى اتجاه بحثي آخر إلى بناء هياكل ضوئية ثلاثية الأبعاد من خلال التجميع الذاتي ، وذلك بترك مزيج من الكرات النانوية العازلة يترسب من المحلول ليُشكل هياكل دورية ثلاثية الأبعاد ذات فجوات نطاق ضوئية. وقد أدرك فريق فاسيلي أستراتوف من معهد يوف في عام 1995 أن الأوبال الطبيعي والاصطناعي عبارة عن بلورات ضوئية ذات فجوة نطاق غير مكتملة. [ 24 ] ظهر أول عرض لبنية "أوبال معكوس" ذات فجوة نطاق ضوئي كاملة في عام 2000، على يد باحثين من جامعة تورنتو ومعهد علوم المواد في مدريد (ICMM-CSIC) بإسبانيا. [ 25 ] كما يُسهم مجال الفوتونيات الطبيعية، والإلهام الحيوي، والمحاكاة الحيوية - وهو مجال متنامٍ باستمرار - في مساعدة الباحثين في مجال البلورات الضوئية. [ 26 ] [ 27 ] [ 28 ] [ 29 ] فعلى سبيل المثال، في عام 2006، تم اكتشاف بلورة ضوئية طبيعية في حراشف خنفساء برازيلية. [ 30 ] وبالمثل، في عام 2012، تم العثور على بنية بلورية ماسية في سوسة [ 31 ] [ 32 ] وبنية من نوع الجيرويد في فراشة. [ 33 ] في الآونة الأخيرة، تم اكتشاف بلورات ضوئية جيرويدية الشكل في ريش طيور الورق ذات الأجنحة الزرقاء ، وهي المسؤولة عن لونها الأزرق المتلألئ. [ 34 ] تشير بعض المنشورات إلى إمكانية تحقيق فجوة النطاق الضوئي الكاملة في النطاق المرئي في البلورات الضوئية ذات الأوساط المشبعة ضوئيًا، والتي يمكن تحقيقها باستخدام ضوء الليزر كمضخة ضوئية خارجية. [ 35 ]

استراتيجيات البناء

تعتمد طريقة التصنيع على عدد الأبعاد التي يجب أن توجد فيها فجوة النطاق الفوتوني.

البلورات الضوئية أحادية البعد

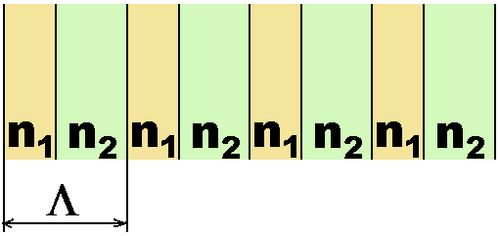

لإنتاج بلورة ضوئية أحادية البعد، يمكن ترسيب طبقات رقيقة ذات ثوابت عزل كهربائي مختلفة بشكل دوري على سطح ما، مما يؤدي إلى فجوة نطاقية في اتجاه انتشار معين (مثل الاتجاه العمودي على السطح). تُعد شبكة براغ مثالًا على هذا النوع من البلورات الضوئية. يمكن أن تتضمن البلورات الضوئية أحادية البعد طبقات من مواد بصرية غير خطية ، حيث يبرز السلوك غير الخطي نتيجة لتضخيم المجال عند أطوال موجية قريبة مما يُسمى حافة النطاق المتدهور. يمكن أن يصل هذا التضخيم للمجال (من حيث الشدة) إلىشمال2{\displaystyle N^{2}}حيث N هو العدد الإجمالي للطبقات. ومع ذلك، فقد ثبت أنه باستخدام طبقات تتضمن مادة متباينة الخواص البصرية، يمكن أن يصل تعزيز المجال إلىشمال4{\displaystyle N^{4}}، والتي، بالاقتران مع البصريات غير الخطية، لها تطبيقات محتملة مثل تطوير مفتاح بصري بالكامل . [ 36 ]

يمكن تنفيذ بلورة ضوئية أحادية البعد باستخدام طبقات متناوبة متكررة من مادة فائقة وفراغ. [ 37 ] إذا كانت المادة الفائقة بحيث تتبع السماحية النسبية والنفاذية نفس الاعتماد على الطول الموجي، فإن البلورة الضوئية تتصرف بشكل متطابق لأنماط TE وTM ، أي لكل من استقطابي s و p للضوء الساقط بزاوية.

قام باحثون مؤخرًا بتصنيع محزز براغ قائم على الجرافين (بلورة ضوئية أحادية البعد)، وأثبتوا قدرته على إثارة الموجات الكهرومغناطيسية السطحية في بنيته الدورية باستخدام  ليزر هيليوم-نيون بطول موجي 633 نانومتر كمصدر للضوء. [ 38 ] إضافةً إلى ذلك، تم اقتراح نوع جديد من البلورات الضوئية أحادية البعد المصنوعة من الجرافين والعازل. يمكن لهذه البنية أن تعمل كمرشح للأشعة تحت الحمراء البعيدة، وتدعم بلازمونات سطحية منخفضة الفقد لتطبيقات الموجهات الضوئية والاستشعار. [ 39 ] كما تم اقتراح بلورات ضوئية أحادية البعد مُطعّمة بمعادن نشطة بيولوجيًا (مثل الفضة ) كأجهزة استشعار للملوثات البكتيرية . [ 40 ] وقد استُخدمت بلورات ضوئية مستوية أحادية البعد مماثلة مصنوعة من البوليمرات للكشف عن أبخرة المركبات العضوية المتطايرة في الغلاف الجوي. [ 41 ] [ 42 ] إلى جانب البلورات الضوئية الصلبة، يمكن لبعض البلورات السائلة ذات الترتيب المحدد أن تُظهر لونًا ضوئيًا. [ 43 ] على سبيل المثال، أظهرت الدراسات أن العديد من البلورات السائلة ذات الترتيب الموضعي أحادي البعد قصير المدى أو طويل المدى يمكن أن تشكل هياكل ضوئية. [ 43 ]

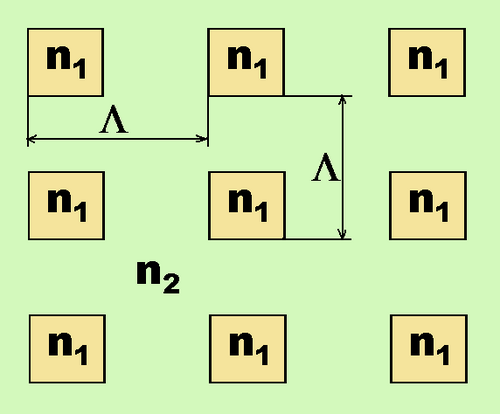

البلورات الضوئية ثنائية الأبعاد

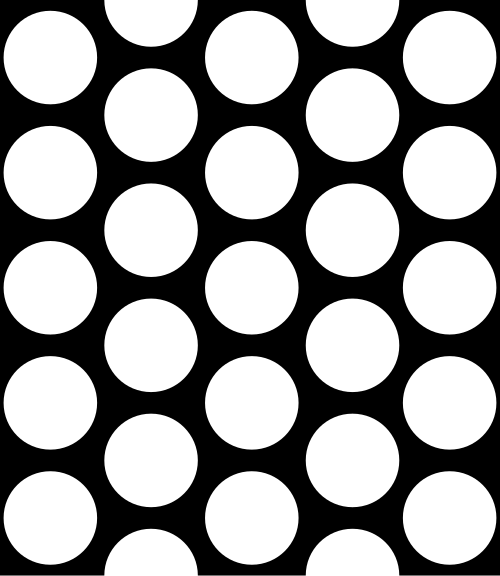

في بُعدين، يمكن حفر ثقوب في ركيزة شفافة لطول موجة الإشعاع الذي صُممت فجوة النطاق لحجبه. وقد استُخدمت بنجاح شبكات ثقوب مثلثة ومربعة.

يمكن صنع الألياف المثقوبة أو ألياف البلورات الضوئية عن طريق أخذ قضبان أسطوانية من الزجاج في شبكة سداسية ، ثم تسخينها وتمديدها، وتصبح الفجوات الهوائية المثلثة الشكل بين قضبان الزجاج هي الثقوب التي تحصر الأنماط.

البلورات الضوئية ثلاثية الأبعاد

هناك عدة أنواع من الهياكل التي تم إنشاؤها:

  • كرات في شبكة ماسية
  • يابلونوفيت
  • تُحفر "القضبان" المكونة من هيكل خشبي بشكل متكرر باستخدام تقنية الطباعة الحجرية الشعاعية ، ثم تُملأ وتُغطى بطبقة من مادة جديدة. ومع تكرار العملية، تكون القنوات المحفورة في كل طبقة عمودية على الطبقة التي تليها، وموازية للقنوات الموجودة في الطبقتين اللتين تليها، ولكنها غير متوافقة معها في الطور. وتتكرر العملية حتى يصل الهيكل إلى الارتفاع المطلوب. بعد ذلك، تُذاب مادة الملء باستخدام عامل يذيبها دون التأثير على مادة الترسيب. ومن الصعب عمومًا إدخال عيوب في هذا الهيكل.
  • يمكن ترسيب كرات الأوبال المعكوسة أو البلورات الغروية المعكوسة (مثل البوليسترين أو ثاني أكسيد السيليكون ) في شبكة مكعبة متراصة معلقة في مذيب . ثم يُضاف مُصلِّب يُشكِّل مادة صلبة شفافة من حجم المذيب. بعد ذلك، تُذاب الكرات بحمض مثل حمض الهيدروكلوريك . يمكن أن تكون الغرويات كروية [ 25 ] أو غير كروية [ 44 ] [ 45 ] [ 46 ] [ 47 ] ، وتحتوي على أكثر من 750,000 قضيب نانوي بوليمري. يخترق الضوء المُركَّز على مُقسِّم الشعاع هذا أو ينعكس، اعتمادًا على الاستقطاب [ 48 ] [ 49 ] .
ألياف بلورية ضوئية
ألياف بلورية ضوئية. صور مجهرية إلكترونية ماسحة لألياف من إنتاج مختبر الأبحاث البحرية الأمريكي . (يسار) يبلغ قطر اللب الصلب في مركز الألياف 5  ميكرومتر، بينما (يمين) يبلغ قطر الثقوب 4  ميكرومتر. المصدر:
صورة مجهرية إلكترونية ماسحة لبلورة ضوئية من مادة PMMA ذاتية التجميع في بعدين

تجاويف البلورات الضوئية

لا تقتصر فوائد البلورات الضوئية على فجوة النطاق فحسب، بل قد يكون لها تأثير آخر إذا أزلنا التناظر جزئيًا من خلال إنشاء تجويف نانوي . يسمح هذا العيب بتوجيه الضوء أو حصره بنفس وظيفة الرنان النانوي الضوئي ، ويتميز بتعديل عازل قوي في البلورات الضوئية. [ 50 ] بالنسبة للموجه الضوئي، يعتمد انتشار الضوء على التحكم داخل المستوى الذي توفره فجوة النطاق الضوئية، وعلى الحصر الطويل للضوء الناتج عن عدم تطابق العازل. أما بالنسبة لحصر الضوء، فيُحصر الضوء بشدة داخل التجويف، مما يؤدي إلى مزيد من التفاعلات مع المواد. أولًا، إذا وضعنا نبضة ضوئية داخل التجويف، فسوف تتأخر بمقدار نانوثانية أو بيكوثانية، وهذا يتناسب مع عامل جودة التجويف. أخيرًا، إذا وضعنا باعثًا داخل التجويف، يمكن أيضًا تعزيز الضوء المنبعث بشكل كبير، بل وقد يمر الاقتران الرنيني بتذبذب رابي. يرتبط هذا بديناميكا الكم الكهربائية للتجويف ، وتُحدد التفاعلات من خلال الاقتران الضعيف والقوي بين الباعث والتجويف. عادةً ما تُجرى الدراسات الأولى للتجويف في الألواح الضوئية أحادية البعد على هياكل محززة [ 51 ] أو هياكل التغذية الراجعة الموزعة [ 52 ] . أما بالنسبة لتجاويف البلورات الضوئية ثنائية الأبعاد [ 53 ] [ 54 ] [ 55 ]، فهي مفيدة في تصنيع أجهزة ضوئية فعالة لتطبيقات الاتصالات، إذ يمكنها توفير عامل جودة عالٍ جدًا يصل إلى الملايين بحجم نمط أصغر من الطول الموجي . بالنسبة لتجاويف البلورات الضوئية ثلاثية الأبعاد، طُوّرت عدة طرق، منها طريقة الطباعة الحجرية طبقة تلو الأخرى [ 56 ] ، وطباعة شعاع الأيونات السطحية [ 57 ] ، وتقنية التلاعب الدقيق [ 58 ] . توفر جميع تجاويف البلورات الضوئية المذكورة، التي تحصر الضوء بإحكام، وظائف مفيدة للغاية للدوائر الضوئية المتكاملة، ولكن إنتاجها بطريقة تسمح بنقلها بسهولة يُمثل تحديًا. [ 59 ] لا توجد سيطرة كاملة على إنشاء التجويف، وموقعه، وموضع الباعث بالنسبة لأقصى مجال للتجويف، في حين أن الدراسات لحل هذه المشكلات لا تزال جارية. ويُعد التجويف المتحرك للأسلاك النانوية في البلورات الضوئية أحد الحلول لتخصيص هذا التفاعل بين الضوء والمادة .60 ]

تحديات التصنيع

يواجه تصنيع البلورات الضوئية ذات الأبعاد الأعلى تحديين رئيسيين:

  • صنعها بدقة كافية لمنع فقدان التشتت الذي يؤدي إلى تشويش خصائص البلورة
  • تصميم عمليات قادرة على إنتاج البلورات بكميات كبيرة وبكفاءة عالية

إحدى الطرق الواعدة لتصنيع البلورات الضوئية الدورية ثنائية الأبعاد هي ألياف البلورات الضوئية، مثل الألياف المثقبة . وباستخدام تقنيات سحب الألياف المطورة لألياف الاتصالات ، تُلبّي هذه الطريقة هذين الشرطين، وتتوفر ألياف البلورات الضوئية تجاريًا. وهناك طريقة واعدة أخرى لتطوير البلورات الضوئية ثنائية الأبعاد، وهي ما يُعرف بلوح البلورات الضوئية. تتكون هذه الهياكل من لوح من مادة ما، مثل السيليكون ، يمكن تشكيله باستخدام تقنيات من صناعة أشباه الموصلات. توفر هذه الرقائق إمكانية دمج المعالجة الضوئية مع المعالجة الإلكترونية على شريحة واحدة.

استُخدمت تقنيات متنوعة في مجال البلورات الضوئية ثلاثية الأبعاد، بما في ذلك تقنيات الطباعة الضوئية والحفر المشابهة لتلك المستخدمة في الدوائر المتكاملة . [ 23 ] بعض هذه التقنيات متوفر تجاريًا بالفعل. ولتجنب التعقيدات التقنية لأساليب النانو ، تتضمن بعض الطرق البديلة تنمية البلورات الضوئية من البلورات الغروية كهياكل ذاتية التجميع.

أصبح بالإمكان الآن إنتاج أغشية وألياف بلورية ضوئية ثلاثية الأبعاد على نطاق واسع باستخدام تقنية التجميع بالقص، حيث تُكدّس  كريات بوليمرية غروانية يتراوح قطرها بين 200 و300 نانومتر لتشكيل أغشية مثالية ذات بنية مكعبة مركزية الوجوه . وبفضل الغلاف المطاطي الشفاف الأكثر ليونة الذي تغطيه هذه الجسيمات، يمكن مدّ الأغشية وتشكيلها، مما يسمح بضبط فجوات النطاق الضوئي وإنتاج تأثيرات لونية هيكلية مذهلة .

حساب بنية النطاق الفوتوني

فجوة النطاق الفوتوني (PBG) هي في الأساس الفجوة بين خط الهواء وخط العازل في علاقة التشتت لنظام فجوة النطاق الفوتوني. ولتصميم أنظمة البلورات الفوتونية، من الضروري هندسة موقع وحجم فجوة النطاق باستخدام النمذجة الحاسوبية بإحدى الطرق التالية:

محاكاة فيديو لقوى التشتت والمجالات في بنية البلورة الضوئية [ 61 ]

باختصار، تحسب هذه الطرق ترددات (الأنماط الطبيعية) البلورة الضوئية لكل قيمة لاتجاه الانتشار المحدد بواسطة متجه الموجة ، أو العكس. وتتوافق الخطوط المختلفة في بنية النطاق مع الحالات المختلفة لـ n ، وهو مؤشر النطاق. للاطلاع على مقدمة حول بنية النطاق الضوئي، يُرجى مراجعة كتابي ك. ساكودا [ 65 ] وجوانوبولوس [ 50 ] . كما نُشرت برامج مفتوحة المصدر لحساب مخططات النطاق في أدبيات الفوتونيات، بما في ذلك برنامج MPB [ 50 ] [ 66 ] .

تم حساب بنية نطاق بلورة ضوئية أحادية البعد، ذات قلب هوائي DBR، باستخدام تقنية توسيع الموجة المستوية مع 101 موجة مستوية، لنسبة d/a = 0.8، وتباين عازل كهربائي قدره 12.250

يمكن استخدام طريقة توسيع الموجة المستوية لحساب بنية النطاق باستخدام صيغة القيم الذاتية لمعادلات ماكسويل، وبالتالي إيجاد الترددات الذاتية لكل اتجاه من اتجاهات انتشار متجهات الموجة. كما أنها تحل مخطط التشتت مباشرةً. [ 66 ] ويمكن أيضًا حساب قيم شدة المجال الكهربائي على النطاق المكاني للمسألة باستخدام المتجهات الذاتية للمسألة نفسها. بالنسبة للصورة الموضحة على اليمين، والتي تمثل بنية نطاق عاكس براغ الموزع أحادي البعد ( DBR ) ذي قلب هوائي متداخل مع مادة عازلة ذات سماحية نسبية 12.25، ونسبة دورة الشبكة إلى سمك القلب الهوائي (d/a) تساوي 0.8، تم حلها باستخدام 101 موجة مستوية على منطقة بريلوين غير القابلة للاختزال الأولى . كما استغلت طريقة التشتت العكسي توسيع الموجة المستوية، ولكنها تصوغ معادلة ماكسويل كمسألة قيم ذاتية لمتجه الموجة k، بينما الترددω{\displaystyle \omega }يُعتبر مُعاملًا. [ 62 ] وبالتالي، فإنه يحل علاقة التشتتك(ω){\displaystyle k(\omega )}بدلاً منω(ك){\displaystyle \omega (k)}وهذا ما تفعله طريقة الموجة المستوية. تُمكّن طريقة التشتت العكسي من إيجاد القيمة المركبة لمتجه الموجة، على سبيل المثال في فجوة النطاق، مما يسمح بالتمييز بين البلورات الضوئية والمواد الفائقة. علاوة على ذلك، فإن هذه الطريقة مُهيأة لأخذ تشتت التردد في السماحية بعين الاعتبار.

لتسريع حساب بنية نطاق التردد، يمكن استخدام طريقة توسيع نمط بلوخ المُختزل (RBME) . [ 67 ] تُطبَّق طريقة RBME فوق أيٍّ من طرق التوسيع الأساسية المذكورة أعلاه. بالنسبة لنماذج الخلايا الوحدوية الكبيرة، يمكن لطريقة RBME تقليل وقت حساب بنية النطاق بما يصل إلى مئتي ضعف.

التطبيقات

تُعدّ البلورات الضوئية مواد بصرية جذابة للتحكم في تدفق الضوء ومعالجته. وتُستخدم البلورات الضوئية أحادية البعد على نطاق واسع، في شكل أغشية رقيقة ، ولها تطبيقات تتراوح من الطلاءات ذات الانعكاس المنخفض والعالي على العدسات والمرايا إلى الدهانات والأحبار متغيرة الألوان . [ 68 ] [ 69 ] [ 47 ] أما البلورات الضوئية متعددة الأبعاد ، فتحظى باهتمام كبير في البحوث الأساسية والتطبيقية على حد سواء، وبدأت البلورات ثنائية الأبعاد تجد تطبيقات تجارية.

تتوفر بالفعل أولى المنتجات التجارية التي تستخدم بلورات ضوئية دورية ثنائية الأبعاد على شكل ألياف بلورية ضوئية، والتي تستخدم بنية مجهرية لحصر الضوء بخصائص مختلفة جذريًا عن الألياف الضوئية التقليدية ، وذلك لتطبيقات في الأجهزة غير الخطية وتوجيه الأطوال الموجية غير المألوفة. أما نظائرها ثلاثية الأبعاد، فلا تزال بعيدة عن التسويق التجاري، ولكنها قد توفر ميزات إضافية مثل اللاخطية الضوئية اللازمة لتشغيل الترانزستورات الضوئية المستخدمة في الحواسيب الضوئية ، وذلك عند السيطرة على بعض الجوانب التقنية، مثل سهولة التصنيع، والصعوبات الرئيسية كالاضطراب. [ 70 ]

ساهمت الموجهات الضوئية البلورية ذات البنية الموجية SWG في تطوير أجهزة ضوئية متكاملة جديدة للتحكم في نقل الإشارات الضوئية في الدوائر الضوئية المتكاملة، بما في ذلك موصلات الألياف الضوئية بالرقائق، وموصلات التقاطع الموجية، ومضاعفات الطول الموجي والنمط، والمفاتيح الضوئية فائقة السرعة، والموجهات غير الحرارية، والمستشعرات الكيميائية الحيوية، ودوائر إدارة الاستقطاب، وموصلات التداخل واسعة النطاق، وعدسات الموجهات المستوية، والموجهات غير المتناحية، والهوائيات النانوية، والمصفوفات الضوئية الطورية. [ 19 ] [ 71 ] [ 72 ] تسمح موصلات SWG النانوية الضوئية بربط عالي الكفاءة وغير معتمد على الاستقطاب بين الرقائق الضوئية والأجهزة الخارجية. [ 17 ] وقد تم اعتمادها لربط الألياف الضوئية بالرقائق في تصنيع رقائق الإلكترونيات الضوئية بكميات كبيرة. [ 73 ] [ 74 ] [ 75 ] تعتبر واجهات الربط هذه مهمة بشكل خاص لأن كل شريحة ضوئية تحتاج إلى أن تكون متصلة بصريًا بالعالم الخارجي وتظهر الشرائح نفسها في العديد من التطبيقات الراسخة والناشئة، مثل شبكات الجيل الخامس، ووصلات مراكز البيانات، ووصلات الشريحة بالشريحة، وأنظمة الاتصالات السلكية واللاسلكية لمسافات طويلة، والملاحة في السيارات.

إضافة إلى ما سبق، فقد تم اقتراح البلورات الضوئية كمنصات لتطوير الخلايا الشمسية [ 76 ] والمستشعرات الضوئية [ 77 ] ، بما في ذلك المستشعرات الكيميائية والمستشعرات الحيوية [ 78 ] [ 79 ] .
