المعالجة الحرارية

المعالجة الحرارية هي مجموعة من العمليات الصناعية والحرارية وعمليات تشكيل المعادن المستخدمة لتغيير الخصائص الفيزيائية ، وأحيانًا الكيميائية، للمادة. يُعدّ المجال المعدني التطبيق الأكثر شيوعًا لها . كما تُستخدم المعالجات الحرارية في تصنيع العديد من المواد الأخرى، مثل الزجاج . تتضمن المعالجة الحرارية استخدام التسخين أو التبريد، عادةً إلى درجات حرارة عالية جدًا، لتحقيق النتيجة المرجوة، مثل تليين المادة أو تقويتها. تشمل تقنيات المعالجة الحرارية التلدين ، والتصليد السطحي ، والتقوية بالترسيب ، والتطبيع، والكربنة ، والتطبيع ، والتبريد السريع . على الرغم من أن مصطلح المعالجة الحرارية ينطبق فقط على العمليات التي يتم فيها التسخين والتبريد لغرض محدد هو تغيير الخصائص عمدًا، إلا أن التسخين والتبريد غالبًا ما يحدثان بشكل عرضي أثناء عمليات تصنيع أخرى، مثل التشكيل الساخن أو اللحام .
في صناعة الآلات الزراعية ، تستخدم شركات تصنيع مثل JCBL Agri المعالجة الحرارية كجزء من عملية التصنيع الداخلية لتحسين قوة وصلابة ومقاومة التآكل لقطع الغيار الأساسية . تضمن هذه العملية جودة متسقة وأداءً موثوقًا في التطبيقات الزراعية الصعبة.
العمليات الفيزيائية


تتكون المواد المعدنية من بنية مجهرية من بلورات صغيرة تُسمى "الحبيبات" أو البلورات الدقيقة . وتُعد طبيعة هذه الحبيبات (أي حجمها وتركيبها) من أهم العوامل المؤثرة في تحديد السلوك الميكانيكي العام للمعدن. وتُوفر المعالجة الحرارية طريقة فعالة للتحكم في خصائص المعدن من خلال التحكم في معدل الانتشار ومعدل التبريد داخل البنية المجهرية. وغالبًا ما تُستخدم المعالجة الحرارية لتغيير الخصائص الميكانيكية للسبائك المعدنية ، مثل الصلابة ، والقوة ، والمتانة ، والليونة ، والمرونة . [ 1 ]
هناك آليتان قد تغيران خصائص السبيكة أثناء المعالجة الحرارية: يؤدي تكوين المارتنسيت إلى تشوه البلورات بشكل جوهري، وتؤدي آلية الانتشار إلى تغييرات في تجانس السبيكة. [ 2 ]

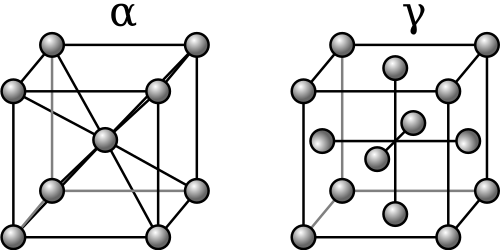

يتكون التركيب البلوري من ذرات مُرتبة بترتيب دقيق للغاية يُسمى الشبكة البلورية. في معظم العناصر، يُعاد ترتيب هذا الترتيب تلقائيًا تبعًا لظروف معينة كدرجة الحرارة والضغط. يُعرف هذا التغير في الترتيب باسم التآصل أو تعدد الأشكال البلورية ، وقد يحدث عدة مرات عند درجات حرارة مختلفة لنفس المعدن. في السبائك، قد يؤدي هذا التغير في الترتيب إلى ذوبان عنصر لا يذوب عادةً في المعدن الأساسي فجأةً ، بينما يؤدي انعكاس التآصل إلى جعل العناصر غير قابلة للذوبان جزئيًا أو كليًا. [ 3 ]
عندما تكون المادة في الحالة الذائبة، تتسبب عملية الانتشار في تمدد ذرات العنصر المذاب، محاولةً تشكيل توزيع متجانس داخل بلورات المعدن الأساسي. إذا تم تبريد السبيكة إلى حالة غير ذائبة، فقد تهاجر ذرات المكونات الذائبة (المذابات) خارج المحلول. يؤدي هذا النوع من الانتشار، المسمى بالترسيب ، إلى التبلور ، حيث تتجمع الذرات المهاجرة عند حدود الحبيبات. يشكل هذا بنية مجهرية تتكون عمومًا من طورين أو أكثر متميزين . [ 4 ] على سبيل المثال، الفولاذ الذي تم تسخينه فوق درجة حرارة الأوستنة (من الأحمر إلى البرتقالي الساخن، أو حوالي 820 إلى 870 درجة مئوية حسب محتوى الكربون ) ، ثم تبريده ببطء، يشكل بنية صفائحية تتكون من طبقات متناوبة من الفريت والسمنتيت ، ليصبح بيرلايتًا لينًا . [ 5 ] بعد تسخين الفولاذ إلى طور الأوستنيت ثم تبريده بالماء، ستكون البنية المجهرية في طور المارتنسيت. ويعود ذلك إلى تحول الفولاذ من طور الأوستنيت إلى طور المارتنسيت بعد التبريد. وقد يتواجد بعض البيرلايت أو الفريت إذا لم يبرد الفولاذ بالكامل بسرعة. [ 4 ]
على عكس السبائك الحديدية، لا تخضع معظم السبائك القابلة للمعالجة الحرارية لتحول الفريت. في هذه السبائك، غالبًا ما يعزز التكوين النوي عند حدود الحبيبات بنية المصفوفة البلورية. تتصلب هذه المعادن بالترسيب، وهي عملية بطيئة عادةً، وتعتمد على درجة الحرارة، ويُشار إليها غالبًا باسم "التصلب بالتقادم". [ 6 ]
تُظهر العديد من المعادن واللافلزات تحولًا مارتنسيتيًا عند تبريدها بسرعة (باستخدام وسائط خارجية مثل الزيت أو البوليمر أو الماء، إلخ). عند تبريد المعدن بسرعة كبيرة، قد لا تتمكن الذرات غير القابلة للذوبان من الهجرة من المحلول في الوقت المناسب. يُسمى هذا " التحول غير الانتشارى ". عندما تتغير البنية البلورية إلى ترتيبها عند درجات الحرارة المنخفضة، تُحاصر ذرات المذاب داخل الشبكة البلورية. تمنع الذرات المحاصرة البنية البلورية من التحول الكامل إلى شكلها المتآصل عند درجات الحرارة المنخفضة، مما يُولد إجهادات قص داخل الشبكة البلورية. عند تبريد بعض السبائك بسرعة، مثل الفولاذ، يُؤدي التحول المارتنسيتي إلى زيادة صلابة المعدن، بينما في سبائك أخرى، مثل الألومنيوم، تُصبح السبيكة أكثر ليونة. [ 7 ] [ 8 ]
تأثيرات التركيب

عادةً ما يؤثر التركيب المحدد لنظام السبيكة تأثيرًا كبيرًا على نتائج المعالجة الحرارية. فإذا كانت نسبة كل مكون مناسبة تمامًا، ستُشكّل السبيكة بنية مجهرية واحدة متصلة عند التبريد. يُطلق على هذا المزيج اسم "اليوتكتويدي" . مع ذلك، إذا اختلفت نسبة المواد المذابة عن نسبة المزيج اليوتكتويدي، فستتشكل عادةً بنيتان مجهريتان مختلفتان أو أكثر في آنٍ واحد. يحتوي المحلول اليوتكتويدي الناقص على كمية أقل من المادة المذابة مقارنةً بالمزيج اليوتكتويدي، بينما يحتوي المحلول اليوتكتويدي المفرط على كمية أكبر. [ 9 ]
سبائك يوتكتويدي
تتشابه سبيكة اليوتكتويد ( شبيهة اليوتكتيك ) في سلوكها مع سبيكة اليوتكتيك . وتتميز سبيكة اليوتكتيك بامتلاكها نقطة انصهار واحدة، وهي أقل من نقطة انصهار أي من مكوناتها، ولا يؤدي أي تغيير في الخليط إلى خفض نقطة الانصهار أكثر من ذلك. عند تبريد سبيكة اليوتكتيك المنصهرة، تتبلور جميع مكوناتها إلى أطوارها الخاصة عند نفس درجة الحرارة.
تُشبه السبيكة اليوتكتويدية السبيكة اليوتكتويدية، لكن التغير الطوري فيها لا يحدث من الحالة السائلة، بل من المحلول الصلب . عند تبريد السبيكة اليوتكتويدية من درجة حرارة المحلول، تنفصل مكوناتها إلى أطوار بلورية مختلفة، مُشكلةً بنية مجهرية واحدة . على سبيل المثال، يحتوي الفولاذ اليوتكتويدي على 0.77% كربون . عند التبريد البطيء، ينفصل محلول الحديد والكربون (طور واحد يُسمى الأوستنيت ) إلى صفائح من طوري الفريت والسمنتيت . يُشكل هذا بنية مجهرية طبقية تُسمى البيرلايت .
بما أن البيرلايت أصلب من الحديد، فإن درجة الليونة التي يمكن تحقيقها عادةً ما تقتصر على تلك التي ينتجها البيرلايت. وبالمثل، فإن قابلية التصلب محدودة بالبنية المجهرية المارتنسيتية المستمرة التي تتشكل عند التبريد السريع جدًا. [ 10 ]
سبائك تحت اليوتكتويد
تتميز السبيكة تحت اليوتكتيكية بنقطتي انصهار منفصلتين. تقع كلتاهما فوق نقطة انصهار اليوتكتيك للنظام، ولكنهما أقل من نقاط انصهار أي من مكوناته. بين هاتين النقطتين، توجد السبيكة في حالة صلبة جزئياً وسائلة جزئياً. يتصلب المكون ذو نقطة الانصهار الأعلى أولاً. عند التصلب الكامل، غالباً ما تكون السبيكة تحت اليوتكتيكية في محلول صلب.
وبالمثل، تحتوي السبيكة تحت اليوتكتويدية على درجتي حرارة حرجتين، تُسميان "نقاط التوقف". بين هاتين الدرجتين، توجد السبيكة جزئيًا كمحلول وجزئيًا كطور بلوري منفصل، يُسمى "الطور ما قبل اليوتكتويدي". تُسمى هاتان الدرجتان بدرجتي حرارة التحول العليا (A3 ) والدنيا (A1 ) . عندما يبرد المحلول من درجة حرارة التحول العليا نحو حالة غير قابلة للذوبان، غالبًا ما يُجبر المعدن الأساسي الزائد على التبلور، ليصبح الطور ما قبل اليوتكتويدي. يستمر هذا حتى يصل تركيز المواد المذابة المتبقية إلى مستوى اليوتكتويد، والذي يتبلور حينها كبنية مجهرية منفصلة.
على سبيل المثال، يحتوي الفولاذ ناقص اليوتكتويد على أقل من 0.77% كربون. عند تبريد هذا الفولاذ من درجة حرارة تحول الأوستنيت، تتشكل جزر صغيرة من الفريت ما قبل اليوتكتويد. تستمر هذه الجزر في النمو ويتراجع الكربون حتى يصل تركيز اليوتكتويد إلى المستوى المطلوب في باقي الفولاذ. ثم يتبلور هذا المزيج اليوتكتويدي على شكل بنية مجهرية من البيرلايت. ولأن الفريت ألين من البيرلايت، تتحد البنيتان المجهريتان لزيادة مطيلية السبيكة، مما يقلل من قابليتها للتصلب. [ 11 ]
سبائك فرط اليوتكتويدي

تتميز السبائك فوق اليوتكتيكية بدرجات انصهار مختلفة. ومع ذلك، بين هاتين الدرجتين، يكون المكون ذو درجة الانصهار الأعلى هو الذي يبقى صلبًا. وبالمثل، تتميز السبائك فوق اليوتكتيكية بدرجتي حرارة حرجتين. عند تبريد سبيكة فوق اليوتكتيكية من درجة حرارة التحول العليا، عادةً ما تتبلور المواد المذابة الزائدة أولًا، مُشكلةً ما قبل اليوتكتيكي. يستمر هذا حتى يصبح تركيز المواد في السبيكة المتبقية يوتكتيكيًا، والذي يتبلور بدوره في بنية مجهرية منفصلة.
يحتوي الفولاذ فوق اليوتكتويدي على أكثر من 0.77% كربون. عند تبريد هذا الفولاذ ببطء، يبدأ السمنتيت بالتبلور أولًا. وعندما يصبح الفولاذ المتبقي يوتكتويدي التركيب، يتبلور إلى بيرلايت. ولأن السمنتيت أصلب بكثير من البيرلايت، فإن السبيكة تتمتع بقابلية تصلب أكبر على حساب مطيليتها. [ 9 ] [ 11 ]
تأثيرات الوقت ودرجة الحرارة
تتطلب المعالجة الحرارية السليمة تحكماً دقيقاً في درجة الحرارة، والوقت اللازم للاحتفاظ بدرجة حرارة معينة، ومعدل التبريد. [ 12 ]
باستثناء عمليات تخفيف الإجهاد والتطبيع والتقادم، تبدأ معظم المعالجات الحرارية بتسخين السبيكة إلى ما بعد درجة حرارة تحول معينة، أو درجة حرارة توقف (A). تُسمى هذه الدرجة "درجة حرارة توقف" لأن المعدن يمر بفترة تخلف مغناطيسي عندها. عند هذه النقطة، تُستخدم كل الطاقة الحرارية لإحداث التغير البلوري، لذا تتوقف درجة الحرارة عن الارتفاع لفترة وجيزة (توقف)، ثم تستأنف الارتفاع بعد اكتمال التغير. [ 13 ] لذلك، يجب تسخين السبيكة فوق درجة الحرارة الحرجة لحدوث التحول. عادةً ما تُحفظ السبيكة عند هذه الدرجة لفترة كافية لتتغلغل الحرارة فيها بالكامل، مما يحولها إلى محلول صلب كامل. على سبيل المثال، للحديد أربع درجات حرارة حرجة، اعتمادًا على محتواه من الكربون. يتحول الحديد النقي في حالته ألفا (درجة حرارة الغرفة) إلى حديد غاما غير مغناطيسي عند درجة حرارته A2 ، وإلى حديد دلتا قابل للحام عند درجة حرارته A4 . مع ذلك، عند إضافة الكربون، وتكوين الفولاذ، تنقسم درجة حرارة A2 إلى درجة حرارة A3 ، والتي تُسمى أيضًا درجة حرارة الأوستنة (حيث تتحول جميع الأطوار إلى أوستنيت، وهو محلول من حديد غاما والكربون)، ودرجة حرارة A1 ( حيث يتحول الأوستنيت إلى بيرلايت عند التبريد). وبين هاتين الدرجتين العليا والدنيا، يتشكل الطور ما قبل اليوتكتويدي عند التبريد.
نظرًا لأن صغر حجم الحبيبات يُحسّن عادةً الخواص الميكانيكية، مثل المتانة ومقاومة القص ومقاومة الشد ، تُسخّن هذه المعادن غالبًا إلى درجة حرارة أعلى بقليل من درجة الحرارة الحرجة العليا، وذلك لمنع حبيبات المحلول من النمو بشكل مفرط. على سبيل المثال، عند تسخين الفولاذ فوق درجة الحرارة الحرجة العليا، تتشكل حبيبات صغيرة من الأوستنيت، وتزداد هذه الحبيبات حجمًا مع ارتفاع درجة الحرارة. عند التبريد السريع جدًا، أثناء تحول المارتنسيت، يؤثر حجم حبيبات الأوستنيت بشكل مباشر على حجم حبيبات المارتنسيت. تتميز الحبيبات الأكبر حجمًا بحدود حبيبية واسعة، تُشكّل نقاط ضعف في البنية. عادةً ما يُتحكم في حجم الحبيبات لتقليل احتمالية الكسر. [ 14 ]

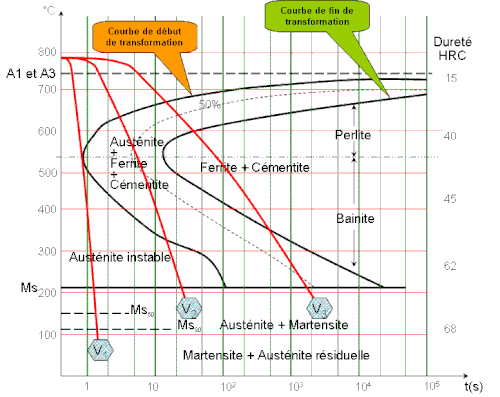

يُعدّ التحوّل الانتشارى شديد التأثر بالزمن. وعادةً ما يؤدي تبريد المعدن إلى كبح الترسيب إلى درجة حرارة أقل بكثير. فعلى سبيل المثال، لا يوجد الأوستنيت عادةً إلا فوق درجة الحرارة الحرجة العليا. ومع ذلك، إذا تم تبريد الأوستنيت بسرعة كافية، فقد يتم كبح التحوّل لمئات الدرجات تحت درجة الحرارة الحرجة الدنيا. يكون هذا النوع من الأوستنيت غير مستقر للغاية، وإذا أُتيح له وقت كافٍ، فسيترسب إلى بنى مجهرية مختلفة من الفريت والسمنتيت. ويمكن استخدام معدل التبريد للتحكم في معدل نمو الحبيبات، أو حتى لإنتاج بنى مجهرية مارتنسيتية جزئيًا. [ 15 ] ومع ذلك، فإن تحوّل المارتنسيت لا يتأثر بالزمن. فإذا تم تبريد السبيكة إلى درجة حرارة تحوّل المارتنسيت (Ms ) قبل أن تتشكل البنى المجهرية الأخرى بشكل كامل، فسيحدث التحوّل عادةً بسرعة أقل بقليل من سرعة الصوت. [ 16 ]
عند تبريد الأوستنيت مع الحفاظ على درجة حرارته أعلى من درجة حرارة بدء التحول المارتنسيتي (Ms) لمنع حدوث هذا التحول، يؤثر حجم حبيبات الأوستنيت على معدل التبلور، ولكن بشكل عام، تتحكم درجة الحرارة ومعدل التبريد في حجم الحبيبات والبنية المجهرية. عند تبريد الأوستنيت ببطء شديد، تتشكل بلورات كبيرة من الفريت مملوءة بشوائب كروية من السمنتيت. تُعرف هذه البنية المجهرية باسم "السفيرويديت". عند التبريد بسرعة أكبر قليلاً، يتشكل البيرلايت الخشن. وعند التبريد بسرعة أكبر، يتشكل البيرلايت الناعم. وعند التبريد بسرعة أكبر، يتشكل البينيت ، ويحدث تحول أكثر اكتمالاً للبينيت اعتمادًا على مدة بقاء درجة الحرارة أعلى من درجة حرارة بدء التحول المارتنسيتي (Ms). وبالمثل، تتشكل هذه البنى المجهرية أيضًا عند التبريد إلى درجة حرارة محددة ثم تثبيتها عند هذه الدرجة لفترة زمنية معينة. [ 17 ]
تُسخّن معظم السبائك غير الحديدية لتكوين محلول. وفي أغلب الأحيان، تُبرّد هذه السبائك بسرعة كبيرة لإحداث تحوّل مارتنسيتي، ما يجعل المحلول في حالة فوق التشبع . ونظرًا لأن السبيكة تكون في حالة أكثر ليونة، يمكن تشكيلها على البارد . يؤدي ذلك إلى تصلب بالتشكيل ، ما يزيد من قوة السبيكة وصلابتها. علاوة على ذلك، تميل العيوب الناتجة عن التشوه اللدن إلى تسريع الترسيب، ما يزيد الصلابة عن المعدل الطبيعي للسبيكة. حتى في حال عدم تشكيلها على البارد، فإن المواد المذابة في هذه السبائك تترسب عادةً، على الرغم من أن هذه العملية قد تستغرق وقتًا أطول. أحيانًا تُسخّن هذه المعادن إلى درجة حرارة أقل من درجة الحرارة الحرجة الدنيا (A1 ) ، لمنع إعادة التبلور، وذلك لتسريع الترسيب. [ 18 ] [ 19 ] [ 20 ]
أنواع المعالجة الحرارية

يبتكر خبراء المعادن عادةً جداول معالجة حرارية معقدة، أو "دورات"، لتحسين الخواص الميكانيكية للسبائك. في صناعة الطيران ، قد تخضع سبيكة فائقة لخمس عمليات معالجة حرارية أو أكثر للحصول على الخواص المطلوبة. قد يؤدي ذلك إلى مشاكل في الجودة تبعًا لدقة أجهزة التحكم في درجة حرارة الفرن ومؤقته. ويمكن تقسيم هذه العمليات عادةً إلى عدة تقنيات أساسية.
التلدين
تتضمن عملية التلدين تسخين المعدن إلى درجة حرارة محددة ثم تبريده بمعدل يُنتج بنية مجهرية دقيقة ، إما بفصل مكوناته كليًا أو جزئيًا. ويكون معدل التبريد بطيئًا عمومًا. يُستخدم التلدين غالبًا لتليين المعدن لتسهيل تشكيله على البارد، أو لتحسين قابليته للتشغيل الآلي، أو لتعزيز خصائص مثل التوصيل الكهربائي .
في السبائك الحديدية، تتم عملية التلدين عادةً بتسخين المعدن إلى ما فوق درجة الحرارة الحرجة العليا ثم تبريده ببطء شديد، مما يؤدي إلى تكوين البيرلايت . في كل من المعادن النقية والعديد من السبائك التي لا يمكن معالجتها حرارياً، يُستخدم التلدين لإزالة الصلابة الناتجة عن التشكيل على البارد. يُسخن المعدن إلى درجة حرارة تسمح بإعادة التبلور ، وبالتالي إصلاح العيوب الناتجة عن التشوه اللدن. في هذه المعادن، يكون لمعدل التبريد عادةً تأثير ضئيل. كما تُلدّن معظم السبائك غير الحديدية القابلة للمعالجة الحرارية لتخفيف صلابة التشكيل على البارد. ويمكن تبريدها ببطء للسماح بالترسيب الكامل للمكونات وإنتاج بنية مجهرية دقيقة.
تُصنّف السبائك الحديدية عادةً إلى نوعين: "التلدين الكامل" و"التلدين الجزئي". يتطلب التلدين الكامل معدلات تبريد بطيئة للغاية لتكوين البيرلايت الخشن. أما في التلدين الجزئي، فقد يكون معدل التبريد أسرع، وصولاً إلى مرحلة التطبيع. والهدف الرئيسي من التلدين الجزئي هو إنتاج بنية مجهرية متجانسة. أما السبائك غير الحديدية، فتخضع عادةً لتقنيات تلدين متنوعة، منها "تلدين إعادة التبلور"، و"التلدين الجزئي"، و"التلدين الكامل"، و"التلدين النهائي". ولا تتضمن جميع تقنيات التلدين إعادة التبلور، مثل تخفيف الإجهاد. [ 21 ]
التطبيع
التطبيع هو أسلوب يُستخدم لتحقيق تجانس في حجم الحبيبات والتركيب ( بلورات متساوية المحاور ) في جميع أنحاء السبيكة. يُستخدم هذا المصطلح غالبًا لوصف سبائك الحديد التي خضعت لعملية الأوستنة ثم التبريد في الهواء الطلق. [ 21 ] لا يُنتج التطبيع البيرلايت فحسب، بل يُنتج أيضًا المارتنسيت، وأحيانًا البينيت ، مما يُعطي فولاذًا أكثر صلابة وقوة، ولكنه أقل مرونة لنفس التركيب مقارنةً بالتلدين الكامل.
في عملية التطبيع، يتم تسخين الفولاذ إلى حوالي 40 درجة مئوية فوق حد درجة حرارته الحرجة العليا، ويتم الاحتفاظ به عند درجة الحرارة هذه لبعض الوقت، ثم يتم تبريده في الهواء.
تخفيف التوتر
تخفيف الإجهاد هو أسلوب لإزالة أو تقليل الإجهادات الداخلية المتولدة في المعادن. قد تنشأ هذه الإجهادات بعدة طرق، تتراوح بين التشكيل على البارد والتبريد غير المنتظم. عادةً ما يتم تخفيف الإجهاد بتسخين المعدن إلى ما دون درجة الحرارة الحرجة الدنيا ثم تبريده بشكل منتظم. [ 21 ] يُستخدم تخفيف الإجهاد بشكل شائع في عناصر مثل خزانات الهواء والغلايات وأوعية الضغط الأخرى ، لإزالة جزء من الإجهادات المتولدة أثناء عملية اللحام. [ 22 ]
شيخوخة
تُصنف بعض المعادن ضمن المعادن المُصلَّدة بالترسيب . عند تبريد سبيكة مُصلَّدة بالترسيب، تُحصر عناصرها في المحلول، مما ينتج عنه معدن لين. يسمح تقادم المعدن المُصلَّد بالترسيب لعناصره بالانتشار عبر بنيته المجهرية وتكوين جسيمات بين فلزية. تتشكل هذه الجسيمات البين فلزية وتترسب من المحلول، لتُشكل طورًا مُقوِّيًا، وبالتالي تزيد من قوة السبيكة. قد تتقادم السبائك "بشكل طبيعي"، أي أن الرواسب تتشكل في درجة حرارة الغرفة، أو قد تتقادم "اصطناعيًا"، حيث تتشكل الرواسب فقط عند درجات حرارة مرتفعة. في بعض التطبيقات، يمكن تخزين السبائك التي تتقادم بشكل طبيعي في مُجمد لمنع تصلُّبها حتى بعد إجراء عمليات أخرى - على سبيل المثال، قد يكون تجميع المسامير أسهل مع جزء أكثر ليونة.
تشمل أمثلة سبائك التصليد بالترسيب سبائك الألومنيوم من سلسلة 2000 وسلسلة 6000 وسلسلة 7000، بالإضافة إلى بعض السبائك الفائقة وبعض أنواع الفولاذ المقاوم للصدأ . أما الفولاذ الذي يتصلب بالتقادم فيُشار إليه عادةً باسم فولاذ الماراجينج ، وهو مصطلح مُشتق من عبارة "تقادم المارتنسيت". [ 21 ]
التبريد
التبريد السريع هو عملية تبريد المعدن بمعدل سريع. ويُستخدم هذا غالبًا لإحداث تحول مارتنسيتي. في السبائك الحديدية، ينتج عن هذه العملية معدن أكثر صلابة، بينما تصبح السبائك غير الحديدية عادةً أكثر ليونة من المعتاد.
للتصليد بالتبريد السريع، يجب تسخين المعدن (عادةً الفولاذ أو الحديد الزهر) فوق درجة الحرارة الحرجة العليا (الفولاذ: فوق 815-900 درجة مئوية [ 23 ] )، ثم تبريده بسرعة. اعتمادًا على السبيكة واعتبارات أخرى (مثل الرغبة في الحصول على أقصى صلابة مقابل تجنب التشقق والتشوه)، يمكن التبريد باستخدام الهواء المضغوط أو غازات أخرى (مثل النيتروجين ). يمكن استخدام السوائل ، نظرًا لموصليتها الحرارية الأفضل ، مثل الزيت أو الماء أو البوليمر المذاب في الماء أو المحلول الملحي . عند التبريد السريع، يتحول جزء من الأوستنيت (بحسب تركيب السبيكة) إلى مارتنسيت ، وهو بنية بلورية صلبة وهشة. تعتمد صلابة المعدن بعد التبريد السريع على تركيبه الكيميائي وطريقة التبريد. تتدرج سرعات التبريد، من الأسرع إلى الأبطأ، كالتالي: المحلول الملحي، البوليمر (أي مخاليط من الماء وبوليمرات الجليكول)، الماء العذب، الزيت، والهواء المضغوط. ومع ذلك، فإن تبريد بعض أنواع الفولاذ بسرعة كبيرة يمكن أن يؤدي إلى التشقق، ولهذا السبب يجب تبريد الفولاذ عالي الشد مثل AISI 4140 في الزيت، ويجب تبريد فولاذ الأدوات مثل ISO 1.2767 أو فولاذ أدوات العمل الساخن H13 في الهواء القسري، ويجب تبريد الفولاذ منخفض السبائك أو متوسط الشد مثل XK1320 أو AISI 1040 في محلول ملحي.
أظهرت بعض سبائك التيتانيوم بيتا اتجاهات مماثلة لزيادة القوة من خلال التبريد السريع. [ 24 ] مع ذلك، فإن معظم المعادن غير الحديدية، مثل سبائك النحاس والألومنيوم والنيكل ، وبعض أنواع الفولاذ عالي السبائك مثل الفولاذ المقاوم للصدأ الأوستنيتي (304، 316)، تُنتج تأثيرًا معاكسًا عند تبريدها السريع: إذ تصبح أكثر ليونة. يجب تبريد الفولاذ المقاوم للصدأ الأوستنيتي سريعًا ليصبح مقاومًا للتآكل تمامًا، لأنه يتصلب بشكل ملحوظ عند تشكيله. [ 21 ]
التصليد
على الرغم من صلابة الفولاذ المارتنسيتي غير المُقسّى، إلا أنه هش للغاية، مما يجعله غير عملي في معظم التطبيقات. تُعرف إحدى طرق معالجة هذه المشكلة باسم التقسية. تتطلب معظم التطبيقات تقسية الأجزاء المُقسّاة. تتضمن التقسية تسخين الفولاذ إلى ما دون درجة الحرارة الحرجة الدنيا (عادةً من 205 إلى 595 درجة مئوية، حسب النتائج المرجوة)، لإكسابه بعض المتانة . تُستخدم أحيانًا درجات حرارة تقسية أعلى (قد تصل إلى 700 درجة مئوية، حسب السبيكة والتطبيق) لزيادة الليونة، على الرغم من فقدان جزء من مقاومة الخضوع.
يمكن أيضًا إجراء عملية التلدين على الفولاذ المُطَبَّع. تتضمن طرق التلدين الأخرى التبريد السريع إلى درجة حرارة محددة، أعلى من درجة حرارة بدء تحول المارتنسيت، ثم تثبيتها عند هذه الدرجة حتى يتشكل البينيت النقي أو يتم تخفيف الإجهادات الداخلية. تشمل هذه الطرق التلدين الأوستنيتي والتلدين المارتنسيتي . [ 21 ]
ألوان التقسية
يُشكّل الفولاذ المصقول حديثًا طبقات من الأكسيد عند تسخينه. عند درجة حرارة محددة جدًا، يُشكّل أكسيد الحديد طبقة بسماكة محددة، مما يُسبب تداخلًا في الأغشية الرقيقة . هذا يُؤدي إلى ظهور ألوان على سطح الفولاذ. مع ارتفاع درجة الحرارة، تزداد سماكة طبقة أكسيد الحديد، مُغيرةً لونها. [ 25 ] تُستخدم هذه الألوان، التي تُسمى ألوان التصليد، منذ قرون لقياس درجة حرارة المعدن. [ 26 ]
- 350 درجة فهرنهايت (176 درجة مئوية)، لون أصفر فاتح
- 400 درجة فهرنهايت (204 درجة مئوية)، لون القش الفاتح
- 440 درجة فهرنهايت (226 درجة مئوية)، لون القش الداكن
- 500 درجة فهرنهايت (260 درجة مئوية)، بني
- 540 درجة فهرنهايت (282 درجة مئوية)، بنفسجي
- 590 درجة فهرنهايت (310 درجة مئوية)، أزرق داكن
- 640 درجة فهرنهايت (337 درجة مئوية)، أزرق فاتح [ 26 ]
يمكن استخدام ألوان التصليد لتقييم الخصائص النهائية للفولاذ المُصلّد. غالبًا ما تُصلّد الأدوات شديدة الصلابة في نطاق اللون القشّي الفاتح إلى الداكن، بينما تُصلّد النوابض عادةً إلى اللون الأزرق. مع ذلك، تختلف الصلابة النهائية للفولاذ المُصلّد تبعًا لتركيبه. سيظل فولاذ الأدوات عالي الكربون أكثر صلابةً بعد التصليد من فولاذ النوابض (ذي نسبة كربون أقل قليلًا) عند تصليده في نفس درجة الحرارة. كما سيزداد سُمك طبقة الأكسيد بمرور الوقت. لذلك، قد يتحول لون الفولاذ الذي تم تسخينه عند 400 درجة فهرنهايت لفترة طويلة جدًا إلى اللون البني أو الأرجواني، حتى وإن لم تتجاوز درجة الحرارة أبدًا تلك اللازمة لإنتاج اللون القشّي الفاتح. من العوامل الأخرى التي تؤثر على النتيجة النهائية طبقات الزيت على السطح ونوع مصدر الحرارة المستخدم. [ 26 ]
المعالجة الحرارية الانتقائية
طُوِّرت العديد من طرق المعالجة الحرارية لتغيير خصائص جزء فقط من الجسم. وتتضمن هذه الطرق عادةً إما تبريد مناطق مختلفة من السبيكة بمعدلات مختلفة، أو التسخين السريع في منطقة محددة ثم التبريد المفاجئ، أو الانتشار الكيميائي الحراري، أو تلدين مناطق مختلفة من الجسم عند درجات حرارة مختلفة، كما هو الحال في التلدين التفاضلي .
التصلب التفاضلي
تسمح بعض التقنيات بمعالجة مناطق مختلفة من قطعة واحدة حراريًا بشكل متباين، وهو ما يُعرف بالتصليد التفاضلي . وهي تقنية شائعة في صناعة السكاكين والسيوف عالية الجودة . يُعدّ سيف الجيان الصيني من أقدم الأمثلة المعروفة على هذه التقنية، بينما يُعتبر سيف الكاتانا الياباني أشهرها. ويُعدّ خنجر الكوكوري النيبالي مثالًا آخر. تعتمد هذه التقنية على استخدام طبقة عازلة، كطبقات الطين، لتغطية المناطق التي يجب أن تبقى لينة. تبقى المناطق المراد تصليدها مكشوفة، مما يسمح لأجزاء معينة فقط من الفولاذ بالتصليد الكامل عند التبريد السريع.
التصليد باللهب
تُستخدم عملية التصليد باللهب لتصليد جزءٍ فقط من المعدن. على عكس التصليد التفاضلي، حيث تُسخّن القطعة بأكملها ثم تُبرّد بمعدلاتٍ مختلفة، في التصليد باللهب، يُسخّن جزءٌ فقط من المعدن قبل التبريد السريع. عادةً ما تكون هذه العملية أسهل من التصليد التفاضلي، ولكنها غالبًا ما تُنتج منطقةً شديدة الهشاشة بين المعدن المُسخّن والمعدن غير المُسخّن، نظرًا لأن التبريد على حافة هذه المنطقة المتأثرة بالحرارة يكون سريعًا للغاية.
التصليد بالحث
التصليد بالحث هو تقنية لتصليد الأسطح ، حيث يُسخّن سطح المعدن بسرعة فائقة باستخدام طريقة التسخين بالحث دون تلامس . ثم تُبرّد السبيكة فجأة، مما يُحدث تحولًا مارتنسيتيًا على السطح مع الحفاظ على المعدن الأساسي دون تغيير. ينتج عن ذلك سطح شديد الصلابة ومقاوم للتآكل، مع الحفاظ على المتانة المطلوبة في معظم أجزاء الجسم. تُعدّ محاور عمود المرفق مثالًا جيدًا على الأسطح المُصلّدة بالحث. [ 27 ]
التصليد السطحي
التصليد السطحي هو عملية انتشار كيميائي حراري يتم فيها انتشار عنصر مُسبِّك، غالباً ما يكون الكربون أو النيتروجين، في سطح معدن متجانس. يكون المحلول الصلب البيني الناتج أصلب من المادة الأساسية، مما يحسن مقاومة التآكل دون التضحية بالمتانة. [ 21 ]
تُعدّ هندسة الأسطح بالليزر معالجة سطحية تتميز بتعدد استخداماتها وانتقائيتها العالية وخصائصها المبتكرة. ونظرًا لارتفاع معدل التبريد في المعالجة بالليزر، يُمكن الحصول على زجاج شبه مستقر، بل وحتى زجاج معدني، باستخدام هذه الطريقة.
المعالجة بالتبريد والتجميد العميق
على الرغم من أن تبريد الفولاذ السريع يؤدي إلى تحول الأوستنيت إلى مارتنسيت، إلا أن الأوستنيت لا يتحول بالكامل عادةً. فبعض بلورات الأوستنيت تبقى دون تغيير حتى بعد التبريد السريع إلى ما دون درجة حرارة تحول المارتنسيت (Mf ) . ويمكن تحفيز تحول الأوستنيت إلى مارتنسيت بشكل أكبر عن طريق تبريد المعدن ببطء إلى درجات حرارة منخفضة للغاية. تتضمن المعالجة على البارد عمومًا تبريد الفولاذ إلى حوالي -81 درجة مئوية (-115 درجة فهرنهايت)، ولكنها لا تقضي على الأوستنيت بالكامل. أما المعالجة المبردة فتتضمن عادةً التبريد إلى درجات حرارة أقل بكثير، غالبًا في حدود -192 درجة مئوية (-315 درجة فهرنهايت)، لتحويل معظم الأوستنيت إلى مارتنسيت.
تُجرى المعالجات الباردة والمعالجات المبردة عادةً مباشرةً بعد التبريد السريع، وقبل أي عملية تلطيف، وهي تزيد من الصلابة ومقاومة التآكل، وتقلل من الإجهادات الداخلية في المعدن. ولكن، نظرًا لأنها في الواقع امتداد لعملية التبريد السريع، فقد تزيد من احتمالية حدوث تشققات أثناء العملية. تُستخدم هذه العملية غالبًا للأدوات والمحامل وغيرها من العناصر التي تتطلب مقاومة جيدة للتآكل. ومع ذلك، فهي عادةً ما تكون فعالة فقط في الفولاذ عالي الكربون أو الفولاذ عالي السبائك الذي يحتفظ بأكثر من 10% من الأوستنيت بعد التبريد السريع. [ 28 ] [ 29 ]
إزالة الكربون
يُستخدم تسخين الفولاذ أحيانًا كوسيلة لتغيير محتواه من الكربون. فعند تسخين الفولاذ في بيئة مؤكسدة، يتحد الأكسجين مع الحديد مُكَوِّنًا طبقة من أكسيد الحديد، تحمي الفولاذ من فقدان الكربون. ولكن عند تحوّل الفولاذ إلى الأوستنيت، يتحد الأكسجين مع الحديد مُكَوِّنًا خبثًا، لا يوفر أي حماية من فقدان الكربون. بل إن تكوّن الخبث والقشور يزيد من فقدان الكربون، لأن أكسيد الحديد يُبقي الأكسجين على اتصال بمنطقة فقدان الكربون حتى بعد نقل الفولاذ إلى بيئة خالية من الأكسجين، مثل فحم الفرن. وهكذا، تبدأ ذرات الكربون بالاتحاد مع القشور والخبث المحيطين بها لتكوين أول أكسيد الكربون وثاني أكسيد الكربون ، اللذين ينطلقان في الهواء.
يحتوي الفولاذ على نسبة ضئيلة نسبيًا من الكربون، الذي يمكنه الهجرة بحرية داخل حديد غاما. عند تعريض الفولاذ الأوستنيتي للهواء لفترات طويلة، قد تنخفض نسبة الكربون فيه. وهذا عكس ما يحدث عند تسخين الفولاذ في بيئة مختزلة ، حيث ينتشر الكربون ببطء داخل المعدن. في بيئة مؤكسدة، ينتشر الكربون بسهولة إلى الخارج، مما يجعل الفولاذ الأوستنيتي عرضةً لفقدان الكربون. يُستخدم هذا الأسلوب غالبًا مع الفولاذ المصبوب، حيث تكون نسبة الكربون العالية ضرورية للصب، بينما يُفضل انخفاضها في المنتج النهائي. كما يُستخدم أيضًا مع الحديد الزهر لإنتاج حديد زهر قابل للطرق ، في عملية تُسمى "التطبيع الأبيض". غالبًا ما تُشكل هذه الخاصية مشكلة في عمليات أخرى، مثل الحدادة، حيث يُفضل أوستنة الفولاذ لأقصر وقت ممكن لتجنب فقدان الكربون المفرط. [ 30 ]
مواصفات المعالجة الحرارية
عادةً ما يتم تحديد حالة النهاية بدلاً من العملية المستخدمة في المعالجة الحرارية. [ 31 ]
التصليد السطحي

تُحدد عملية التصليد السطحي من خلال "الصلابة" و"عمق التصليد". يُمكن تحديد عمق التصليد بطريقتين: العمق الكلي أو العمق الفعال. العمق الكلي هو العمق الحقيقي للطبقة. بالنسبة لمعظم السبائك، يكون العمق الفعال هو عمق الطبقة الذي يُعادل صلابته 50 HRC؛ ومع ذلك، تُحدد بعض السبائك صلابة مختلفة (40-60 HRC) عند العمق الفعال؛ ويتم التحقق من ذلك باستخدام جهاز اختبار الصلابة الدقيقة Tukon. يُمكن تقريب هذه القيمة بنسبة 65% من العمق الكلي؛ ومع ذلك، يُمكن أن يؤثر التركيب الكيميائي وقابلية التصليد على هذا التقريب. إذا لم يتم تحديد أي من نوعي العمق، يُفترض العمق الكلي. [ 31 ]
بالنسبة للأجزاء المُقسّاة سطحيًا، يجب أن تتضمن المواصفات تفاوتًا لا يقل عن ± 0.005 بوصة (0.13 مم) . إذا كان سيتم صقل الجزء بعد المعالجة الحرارية، يُفترض أن عمق التصليد السطحي هو بعد الصقل. [ 31 ]
يعتمد مقياس صلابة روكويل المستخدم في المواصفات على عمق الغلاف الكلي، كما هو موضح في الجدول أدناه. عادةً ما تُقاس الصلابة على مقياس روكويل "C"، ولكن الحمل المستخدم على المقياس سيخترق الغلاف إذا كان سمكه أقل من 0.76 مم (0.030 بوصة) . استخدام مقياس روكويل "C" لغلاف أرق سيؤدي إلى قراءة خاطئة. [ 31 ]
| الحد الأدنى لعمق العلبة الكلي [بوصة] | مقياس روكويل |
|---|---|
| 0.030 | ج |
| 0.024 | أ |
| 0.021 | 45 شمالاً |
| 0.018 | 30 شمالاً |
| 0.015 | 15 شمالاً |
| أقل من 0.015 | "التصنيف بقوة" |
في الحالات التي يقل سمكها عن 0.015 بوصة (0.38 مم) ، لا يمكن استخدام مقياس روكويل بشكل موثوق، لذلك يتم تحديد صلابة الملف بدلاً من ذلك. [ 31 ] صلابة الملف تعادل تقريبًا 58 HRC. [ 32 ]
عند تحديد الصلابة، يجب إما تحديد نطاق أو تحديد الحد الأدنى للصلابة. في حالة تحديد نطاق، يجب ذكر 5 نقاط على الأقل. [ 31 ]
التصلب الكامل
تُذكر الصلابة فقط في حالة التصليد الكامل. وعادةً ما تكون على شكل مقياس روكويل C (HRC) بنطاق لا يقل عن خمس نقاط. [ 31 ]
التلدين
تُقاس صلابة عملية التلدين عادةً على مقياس HRB كقيمة قصوى. [ 31 ] وهي عملية تهدف إلى تحسين حجم الحبيبات، وزيادة المتانة، وإزالة الإجهاد المتبقي، والتأثير على الخصائص الكهرومغناطيسية...
أنواع الأفران

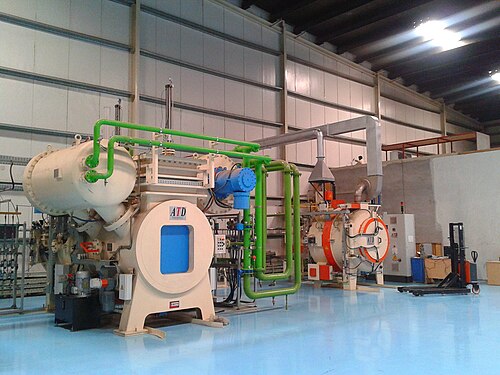

يمكن تقسيم الأفران المستخدمة في المعالجة الحرارية إلى فئتين رئيسيتين: أفران الدفعات وأفران التشغيل المستمر. عادةً ما يتم تحميل وتفريغ أفران الدفعات يدويًا، بينما تحتوي أفران التشغيل المستمر على نظام نقل آلي لتوفير حمولة ثابتة داخل حجرة الفرن. [ 33 ]
أفران الدفعات
تتكون أنظمة الدفعات عادةً من حجرة معزولة ذات غلاف فولاذي، ونظام تسخين ، وباب وصول إلى الحجرة. [ 33 ]

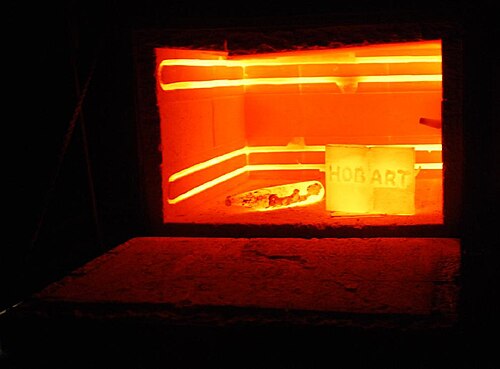

فرن من النوع الصندوقي
تم تحديث العديد من الأفران الصندوقية الأساسية إلى أفران دفعية شبه مستمرة بإضافة خزانات تبريد مدمجة وغرف تبريد بطيء. وتُعد هذه الأفران المُحدثة من المعدات الشائعة الاستخدام في المعالجة الحرارية. [ 33 ]
فرن من نوع السيارة
يُعرف فرن العربة أيضًا باسم "فرن العربة المتحركة"، وهو فرن دفعي ضخم للغاية. يتكون أرضيته من عربة معزولة متحركة تُدخل وتُخرج من الفرن للتحميل والتفريغ. تُغلق العربة عادةً باستخدام حشوات رملية أو حشوات صلبة عند وضعها في مكانها. ونظرًا لصعوبة الحصول على إغلاق محكم، تُستخدم أفران العربة عادةً في العمليات التي لا تتطلب دخول الهواء.
فرن من نوع المصعد

تشبه أفران المصاعد في نوعها أفران السيارات، باستثناء أن السيارة والموقد يتم دحرجتهما إلى موضعهما أسفل الفرن ورفعهما بواسطة آلية تعمل بمحرك، ويمكن لأفران المصاعد التعامل مع أحمال ثقيلة كبيرة وغالبًا ما تلغي الحاجة إلى أي رافعات خارجية وآليات نقل. [ 33 ]
فرن من نوع الجرس
تحتوي أفران الجرس على أغطية قابلة للإزالة تُسمى الأجراس ، يتم إنزالها فوق الحمولة والموقد بواسطة رافعة. يوضع جرس داخلي فوق الموقد ويُحكم إغلاقه لتوفير جو واقٍ. ويتم إنزال جرس خارجي لتوفير الحرارة. [ 33 ]
أفران الحفر
تُسمى الأفران التي تُبنى في حفرة وتمتد إلى مستوى الأرضية أو أعلى قليلاً بأفران الحفرة. ويمكن تعليق قطع العمل من تجهيزات، أو وضعها في سلال، أو على قواعد داخل الفرن. وتُناسب أفران الحفرة تسخين الأنابيب والأعمدة والقضبان الطويلة عن طريق تثبيتها في وضع رأسي. وتُقلل هذه الطريقة من التشوه إلى أدنى حد. [ 33 ]
أفران حمامات الملح
تُستخدم حمامات الملح في مجموعة متنوعة من عمليات المعالجة الحرارية بما في ذلك التصليد المحايد، والكربنة السائلة، والنتردة السائلة ، والتصليد الأوستنيتي ، والتصليد المارتنسيتي ، والتصليد .
تُوضع الأجزاء في وعاء من الملح المنصهر حيث تُسخّن بالتوصيل الحراري ، مما يوفر مصدراً متاحاً للحرارة بسهولة. ترتفع درجة حرارة لب الجزء بمعدل مماثل تقريباً لارتفاع درجة حرارة سطحه في حمام الملح. [ 33 ]
تستخدم حمامات الملح أنواعًا مختلفة من الأملاح للمعالجة الحرارية، وتُعد أملاح السيانيد الأكثر استخدامًا. إلا أن المخاوف المتعلقة بالصحة والسلامة المهنية، فضلًا عن تكاليف إدارة النفايات والتخلص منها الباهظة نظرًا لتأثيراتها البيئية، جعلت استخدام حمامات الملح أقل جاذبية في السنوات الأخيرة. ونتيجة لذلك، يجري استبدال العديد من حمامات الملح بأفران الطبقة المميعة الأكثر ملاءمة للبيئة. [ 34 ]
أفران الطبقة المميعة

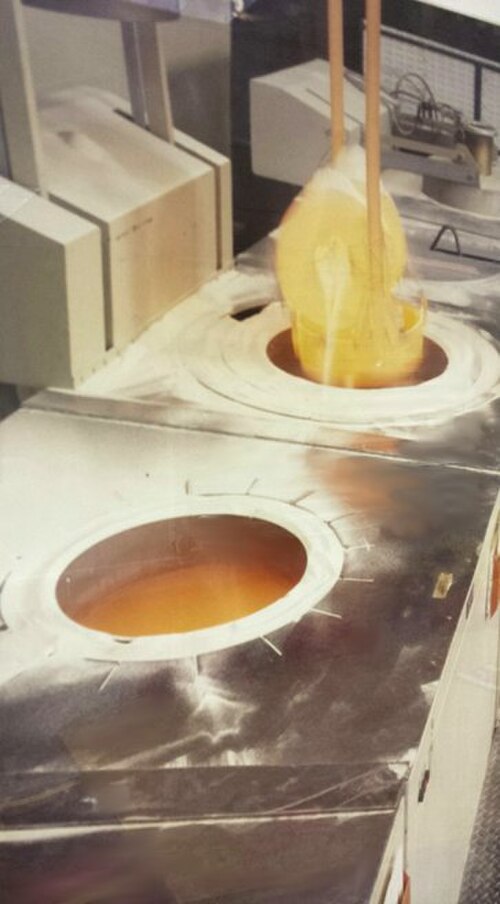

يتكون المفاعل ذو الطبقة المميعة من وعاء أسطواني مصنوع من سبيكة عالية الحرارة، مملوء بجزيئات أكسيد الألومنيوم الشبيهة بالرمل. يُمرر غاز (هواء أو نيتروجين) عبر الأكسيد، فتتحرك الجزيئات بطريقة تجعلها تُظهر سلوكًا شبيهًا بالسوائل، ومن هنا جاء مصطلح " المميع" . يوفر التلامس الصلب بين جزيئات الأكسيد موصلية حرارية عالية جدًا وتجانسًا ممتازًا في درجة الحرارة في جميع أنحاء الفرن، يُضاهي ما يُلاحظ في حمام الملح. [ 33 ]
انظر أيضاً
مراجع
- ↑ زيا، عبد الواسي؛ تشو، تشيفنغ؛ بو-وان، شوم؛ لورانس لي، كواك يان (24 يناير 2017). "تأثير المعالجة الحرارية على مرحلتين على الصلابة، ومقاومة الكسر، والتآكل لطلاءات الكربون الشبيهة بالماس ذات التحيزات المختلفة". تكنولوجيا الأسطح والطلاءات . 320 : 118-125 . doi : 10.1016/j.surfcoat.2017.01.089 .
- ↑ شانت ب. غوبتا (2002). تحولات الطور في الحالة الصلبة . دار النشر المتحالفة المحدودة. الصفحات 28-29 .
- ↑ روبرت دبليو. كان؛ بيتر هاسن، محرران. (1996). علم المعادن الفيزيائي . المجلد 2. إلسيفير ساينس. الصفحات 10-11 .
- ألفارينغا ، إتش دي؛ فان دي بوت، تي؛ فان ستينبيرج، إن؛ سيتسما، جيه؛ تيرين، إتش (8 أكتوبر 2014). "تأثير مورفولوجيا الكربيد وبنيته المجهرية على حركية إزالة الكربون السطحية من فولاذ الكربون والمنغنيز". مجلة المعاملات المعدنية والمواد أ . 46 : 123-133 . doi : 10.1007/s11661-014-2600-y . S2CID 136871961 .
- ↑ علم المعادن الفيزيائي 1996 ، الصفحات 136-198
- ^ جوبتا 2002 ، ص 299-347
- ↑ علم المعادن الفيزيائي 1996 ، الصفحات 1508-1543
- ^ جوبتا 2002 ، ص 501-518
- 1 2 ب ب باترا؛ بيسواجيت سامانتراي (2011). الكيمياء الهندسية I. دورلينج كيندرسلي. ص 75 – 77.
- ↑ دوسيت، جون ل.؛ بوير، هوارد إي. (2006). المعالجة الحرارية العملية . الجمعية الأمريكية للمعادن الدولية. ص 17-22 .
- 1 2 دوسيت وبوير 2006 ، ص 17-22
- ↑ راجان، تي في؛ شارما، سي بي؛ شارما، أشوك (1992). المعالجة الحرارية: المبادئ والتقنيات . برنتنس هول. ص 1.
- ↑ الحافة الجديدة للسندان: كتاب مرجعي للحداد بقلم جاك أندروز -- دار نشر شيبجاك 1994، الصفحات 93-96
- ↑ راجان وشارما 1992 ، الصفحات 62-67
- ^ دوسيت وبوير 2006 ، ص 23-25
- ↑ فيزياء التحولات الطورية: مفاهيم وتطبيقات، بقلم بيير بابون، جاك لوبلون، بول هيرمان، إرنست ماير - سبرينغر-فيرلاغ برلين هايدلبرغ 2006، صفحة 66
- ↑ راجان وشارما 1992
- ^ دوسيت وبوير 2006 ، ص. 231
- ↑ راجان وشارما 1992 ، الصفحات 187-190، 321
- ↑ تكنولوجيا التصنيع: الصب والتشكيل واللحام، بقلم راو - تاتا ماكجرو هيل 1998، صفحة 55
- 1 2 3 4 5 6 7 دوسيت وبوير 2006 ، الصفحات من 2 إلى 6
- ↑ "المجلس الوطني لمفتشي الغلايات وأوعية الضغط" . www.nationalboard.org . مؤرشف من الأصل بتاريخ 20 ديسمبر 2010. تم الاطلاع عليه بتاريخ 29 أبريل 2018 .
- ↑ دليل فني صيانة الطائرات (FAA-H-8983-30A ed.). إدارة الطيران الفيدرالية. 2018.
- ↑ نجد أحمدي، أ.؛ زارعي حنزاكي، أ.؛ فرغداني، إ. (1 فبراير 2014). "تحسين الخواص الميكانيكية في سبيكة Ti–29Nb–13Ta–4.6Zr عن طريق المعالجة الحرارية دون أي تأثير سلبي على توافقها الحيوي". المواد والتصميم . 54 : 786-791 . doi : 10.1016/j.matdes.2013.09.007 . ISSN 0261-3069 .
- ↑ الضوء، وتفاعله مع الفن والآثار، بقلم توماس ب. بريل - دار بلينوم للنشر، 1980، صفحة 55
- 1 2 3 أندروز، جاك (1994). الحافة الجديدة للسندان: كتاب مرجعي للحداد . الصفحات 98-99 .
- ↑ تقوية سطح الفولاذ: فهم الأساسيات بقلم جوزيف ر. ديفيس - الجمعية الأمريكية للمعادن الدولية 2002
- ↑ دليل معالجة المعادن بالحرارة: ممارسات وإجراءات معالجة الحديد والصلب، من إعداد الجمعية الأمريكية للمعادن الدولية - الجمعية الأمريكية للمعادن الدولية 2007، الصفحات 12-13
- ↑ دليل الإجهاد المتبقي وتشوه الفولاذ من تأليف جورج إي. توتن، وموريس إيه إتش هاوز، وتاتسو إينوي - الجمعية الأمريكية للمعادن الدولية 2002، الصفحات 331-337
- ↑ المعالجة الحرارية للصلب: علم المعادن والتقنيات بقلم جورج إي. توتن - مطبعة سي آر سي 2007، الصفحات 306-308
- 1 2 3 4 5 6 7 8 9 "دليل المصممين من PMPA: المعالجة الحرارية" . مؤرشف من الأصل بتاريخ 14 يوليو 2009. تم الاطلاع عليه بتاريخ 19 يونيو 2009 .
- ↑ مقابلة هاتفية مع مفتش مراقبة الجودة في شركة FPM، إلك غروف فيليدج، إلينوي. 21-06-2010
- 1 2 3 4 5 6 7 8 لجنة دليل ASM الدولي. (1991). دليل ASM ، المجلد 4 - المعالجة الحرارية. ASM الدولي.
- ↑ "صُنع في ميدلاندز | أسرّة التمييع: بديل صديق للبيئة لحمامات الملح" . claytonholdings.madeinthemidlands.com . مؤرشف من الأصل بتاريخ 7 فبراير 2016. تم الاطلاع عليه بتاريخ 2 يونيو 2015 .
للمزيد من القراءة
- مجلة المعالجة الحرارية الدولية باللغة الإنجليزية
- ريد-هيل، روبرت (1994). مبادئ علم المعادن الفيزيائي ( الطبعة الثالثة). بوسطن: دار نشر PWS.
- المعالجات الحرارية للمعادن
- علم المعادن
- تشكيل المعادن
- الظواهر الفيزيائية
