تم تصميم وبيع معالجات IBM Power الدقيقة (التي كانت تسمى في الأصل POWER قبل Power10) بواسطة IBM للخوادم وأجهزة الكمبيوتر العملاقة . [ 1 ^] تم تقديم اسم "POWER" في الأصل كاختصار لـ "Performance Optimization With Enhanced RISC". تم استخدام خط Power من المعالجات الدقيقة في خطوط RS/6000 و AS/400 و pSeries وiSeries وSystem p وSystem i و Power Systems من IBM للخوادم وأجهزة الكمبيوتر العملاقة. كما تم استخدامها في أجهزة تخزين البيانات ومحطات العمل بواسطة IBM وشركات تصنيع خوادم أخرى مثل Bull و Hitachi .

تم تطوير عائلة Power في الأصل في أواخر الثمانينيات، ولا تزال قيد التطوير النشط. في البداية، قاموا بتنفيذ بنية مجموعة تعليمات POWER (ISA)، والتي تطورت إلى PowerPC ثم إلى Power ISA . في أغسطس 2019، أعلنت شركة IBM أنها ستجعل Power ISA مفتوح المصدر . ^[2] كجزء من هذه الخطوة، تم الإعلان أيضًا عن أن إدارة مؤسسة OpenPOWER ستتم الآن بواسطة مؤسسة Linux .

في عام 1974، بدأت شركة IBM مشروعًا لبناء كمبيوتر تبديل هاتفي يتطلب في ذلك الوقت قوة حسابية هائلة. نظرًا لأن التطبيق كان بسيطًا نسبيًا، فإن هذا الجهاز سيحتاج فقط إلى إجراء عمليات الإدخال والإخراج ، والتفرعات ، وإضافة سجل إلى سجل ، ونقل البيانات بين السجلات والذاكرة ، ولن يكون هناك حاجة إلى تعليمات خاصة لإجراء العمليات الحسابية الثقيلة. فلسفة التصميم البسيطة هذه، حيث يتم تحديد كل خطوة من عملية معقدة صراحةً بواسطة تعليمة واحدة للجهاز، ويجب إكمال جميع التعليمات في نفس الوقت الثابت، ستُعرف لاحقًا باسم RISC . عندما تم إلغاء مشروع تبديل الهاتف، احتفظت IBM بتصميم المعالج للأغراض العامة وأطلقت عليه اسم 801 بعد المبنى رقم 801 في مركز أبحاث توماس جيه واتسون .

بحلول عام 1982، واصلت شركة IBM استكشاف حدود التفوق القياسي لتصميم 801 باستخدام وحدات تنفيذ متعددة لتحسين الأداء لتحديد ما إذا كان جهاز RISC يمكنه الحفاظ على تعليمات متعددة لكل دورة. تم إجراء العديد من التغييرات على تصميم 801 للسماح بوحدات تنفيذ متعددة، ويحتوي معالج Cheetah على وحدات منفصلة للتنبؤ بالفرع والتنفيذ بنقطة ثابتة والتنفيذ بنقطة عائمة . بحلول عام 1984، تم اختيار CMOS لأنه يسمح بتحسين تكامل الدوائر وأداء منطق الترانزستور.

في عام 1985، بدأ البحث في الجيل الثاني من بنية RISC في مركز أبحاث توماس جيه واتسون التابع لشركة IBM، لإنتاج "بنية AMERICA". في عام 1986، بدأت شركة IBM Austin في تطوير أجهزة الكمبيوتر من سلسلة RS/6000 استنادًا إلى تلك البنية. وكان هذا أول معالجات POWER تستخدم أول POWER ISA.

كانت أجهزة الكمبيوتر الأولى من IBM التي تتضمن POWER ISA هي سلسلة RISC System/6000 أو RS/6000. وقد تم إصدارها في فبراير 1990. وقد تم تقسيم أجهزة الكمبيوتر RS/6000 هذه إلى فئتين، محطات عمل POWERstation وخوادم POWERserver. تحتوي وحدة المعالجة المركزية RS/6000 الأولى على تكوينين، يُطلق عليهما "RIOS-1" و"RIOS.9" (أو بشكل أكثر شيوعًا وحدة المعالجة المركزية POWER1). يحتوي تكوين RIOS-1 على إجمالي 10 شرائح منفصلة: شريحة ذاكرة تخزين مؤقتة للتعليمات، وشريحة ذات نقطة ثابتة، وشريحة ذات نقطة عائمة، و4 شرائح ذاكرة تخزين مؤقتة للبيانات من المستوى الأول ، وشريحة تحكم في التخزين، وشريحة إدخال/إخراج، وشريحة ساعة. يحتوي تكوين RIOS.9 الأقل تكلفة على 8 شرائح منفصلة: شريحة ذاكرة تخزين مؤقتة للتعليمات، وشريحة ذات نقطة ثابتة، وشريحة ذات نقطة عائمة، وشريحتي ذاكرة تخزين مؤقتة للبيانات، وشريحة تحكم في التخزين، وشريحة إدخال/إخراج، وشريحة ساعة.

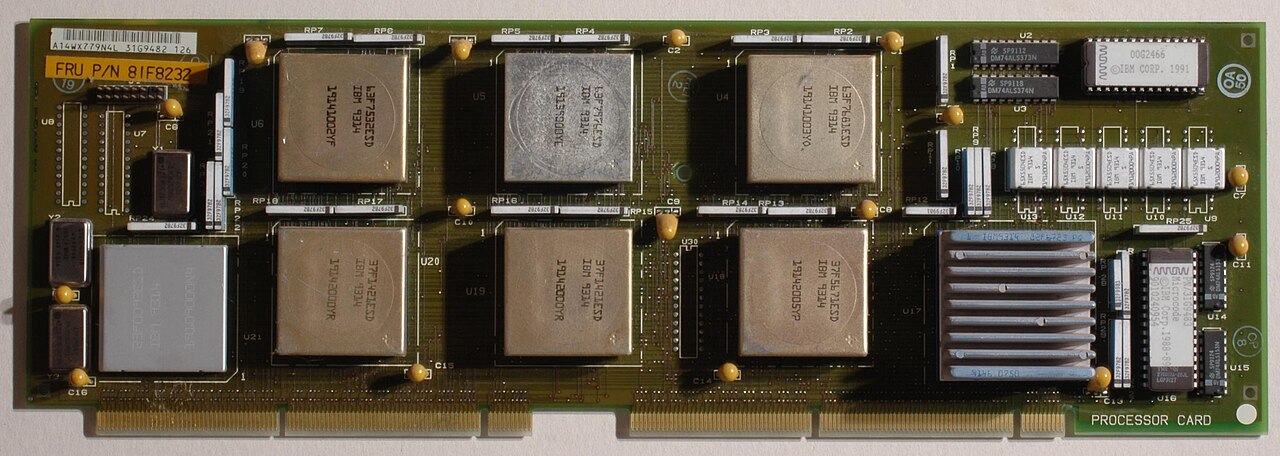

يعد POWER1 أول معالج دقيق يستخدم إعادة تسمية السجلات والتنفيذ خارج الترتيب . تم تصنيع نسخة مبسطة وأقل قوة من RIOS-1 المكون من 10 شرائح في عام 1992، لأجهزة RS/6000 ذات الأداء المنخفض. يستخدم شريحة واحدة فقط ويسمى RISC Single Chip أو RSC.

• RIOS-1  – النسخة الأصلية المكونة من 10 شرائح
• RIOS.9  – إصدار أقل قوة من RIOS-1
• POWER1+  – نسخة أسرع من RIOS-1 تم تصنيعها باستخدام عملية تصنيع مخفضة
• POWER1++  – إصدار أسرع من RIOS-1
• RSC  – تنفيذ شريحة واحدة لنظام RIOS-1
• RAD6000  - نسخة من RSC مقاومة للإشعاعات تم توفيرها للاستخدام في الفضاء بشكل أساسي؛ كان تصميمًا شائعًا للغاية وتم استخدامه على نطاق واسع في العديد من المهام البارزة

بدأت شركة IBM جهودها في تطوير معالج POWER2 كخليفة لمعالج POWER1. ومن خلال إضافة وحدة ثابتة ثانية ووحدة فاصلة عائمة قوية ثانية وتحسينات أخرى في الأداء وتعليمات جديدة للتصميم، حقق معالج POWER2 ISA أداءً رائدًا عندما تم الإعلان عنه في نوفمبر 1993. كان معالج POWER2 عبارة عن تصميم متعدد الشرائح، لكن شركة IBM صنعت أيضًا تصميمًا لشريحة واحدة منه، يُسمى POWER2 Super Chip أو P2SC والذي تم استخدامه في الخوادم عالية الأداء وأجهزة الكمبيوتر العملاقة. في وقت طرحه في عام 1996، كان معالج P2SC هو أكبر معالج بأعلى عدد من الترانزستورات في الصناعة وكان رائدًا في عمليات الفاصلة العائمة.

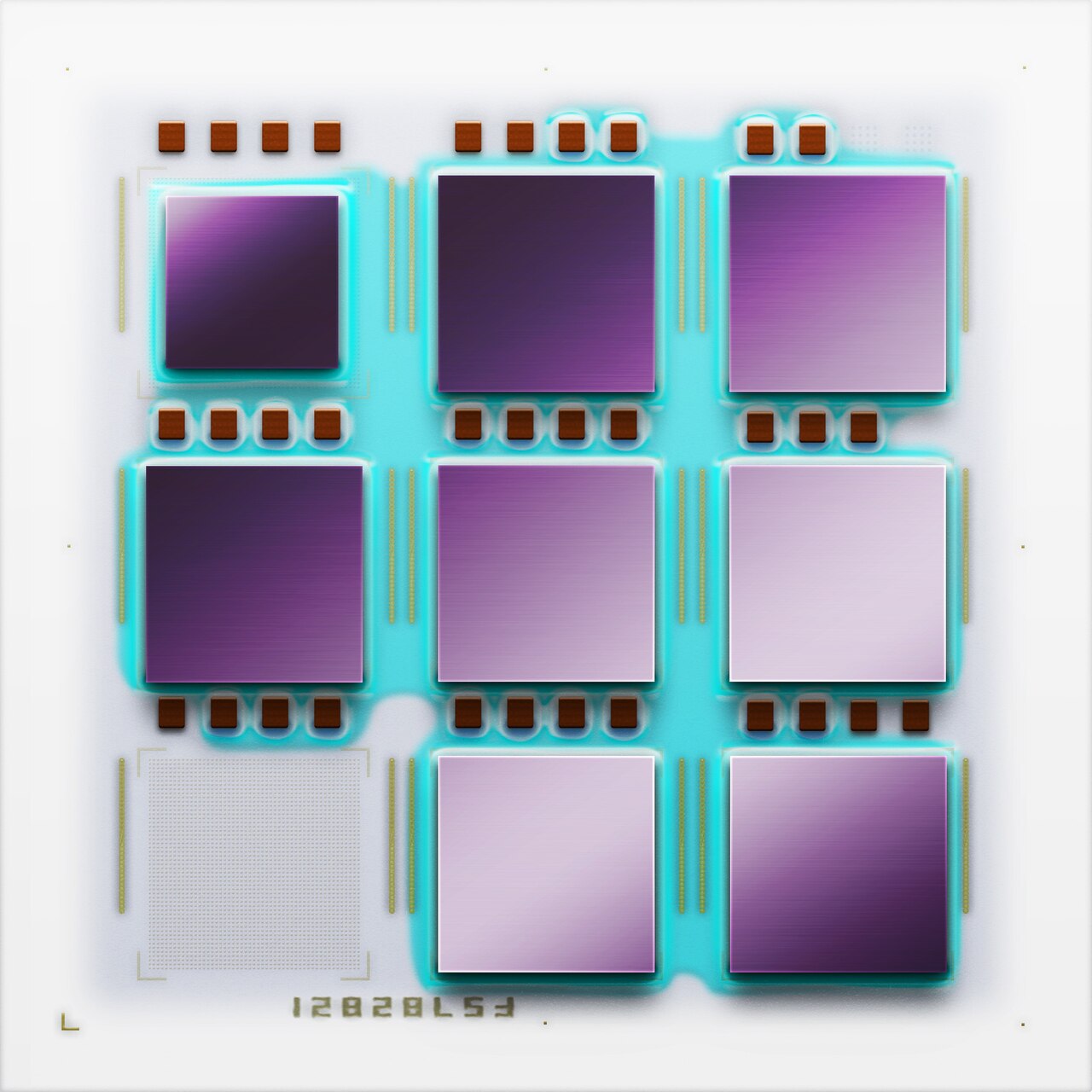

• POWER2  – تم تركيب 6 إلى 8 شرائح على وحدة متعددة الشرائح من السيراميك

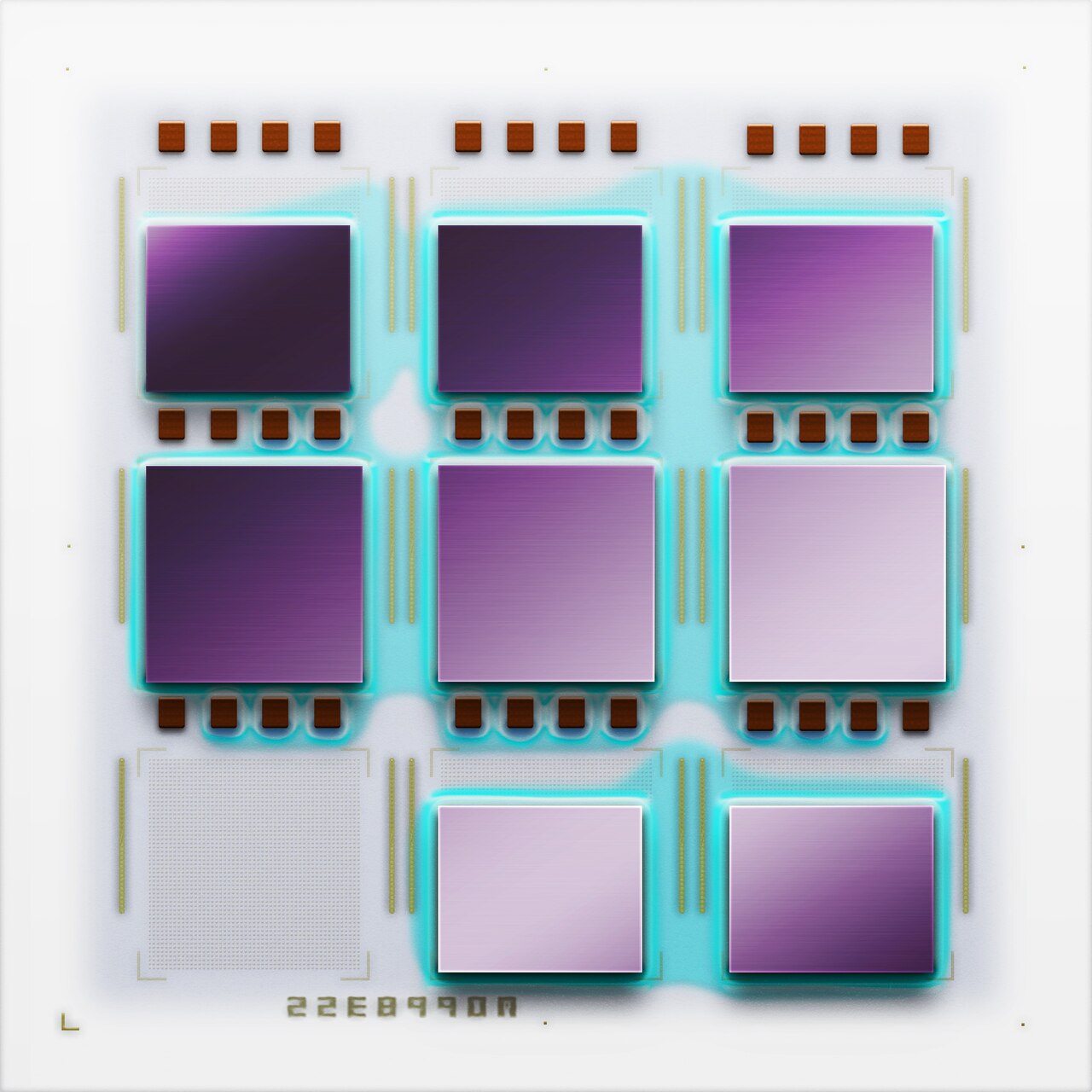

• POWER2+  – إصدار أرخص من POWER2 مكون من 6 شرائح مع دعم ذاكرة التخزين المؤقت الخارجية L2
• P2SC  – إصدار أسرع وشريحة واحدة من POWER2
• P2SC+  – إصدار أسرع من P2SC بسبب عملية التصنيع المختصرة

في عام 1991، بحثت شركة أبل عن بديل مستقبلي لمنصة سلسلة موتورولا 68000 المستندة إلى CISC ، وجربت موتورولا منصة RISC خاصة بها، وهي 88000. انضمت شركة آي بي إم إلى المناقشة وأسس الثلاثة تحالف AIM لبناء PowerPC ISA، والذي يعتمد بشكل كبير على POWER ISA، ولكن مع إضافات من كل من أبل وموتورولا. كان من المفترض أن يكون بنية RISC كاملة 32/64 بت ، وأن يتراوح من وحدات التحكم الدقيقة المضمنة منخفضة المستوى للغاية إلى تطبيقات الحواسيب العملاقة والخوادم عالية المستوى للغاية.

بعد عامين من التطوير، تم طرح PowerPC ISA الناتج في عام 1993. وهو إصدار معدّل من بنية RSC، أضاف PowerPC تعليمات ذات فاصلة عائمة بدقة واحدة وتعليمات عامة للضرب والقسمة من سجل إلى سجل، وأزال بعض ميزات POWER. كما أضاف أيضًا إصدارًا 64 بت من ISA ودعمًا لـ SMP .

في عام 1990، أرادت شركة IBM دمج بنيات الخادم منخفضة التكلفة ومتوسطة المدى، RS/6000 RISC ISA وAS/400 CISC ISA في RISC ISA مشترك واحد يمكنه استضافة أنظمة التشغيل AIX و OS/400 من IBM . اعتبر فريق AS/400 أن ISA POWER الحالية وPowerPC القادمة غير مناسبة، لذلك تم تطوير امتداد لمجموعة تعليمات PowerPC ذات 64 بت يسمى PowerPC AS for Advances Series أو Amazon Series . لاحقًا، تم تضمين الإضافات من فريق RS/6000 وAIM Alliance PowerPC، وبحلول عام 2001، مع تقديم POWER4، تم دمجها جميعًا في بنية مجموعة تعليمات واحدة: PowerPC v.2.0.

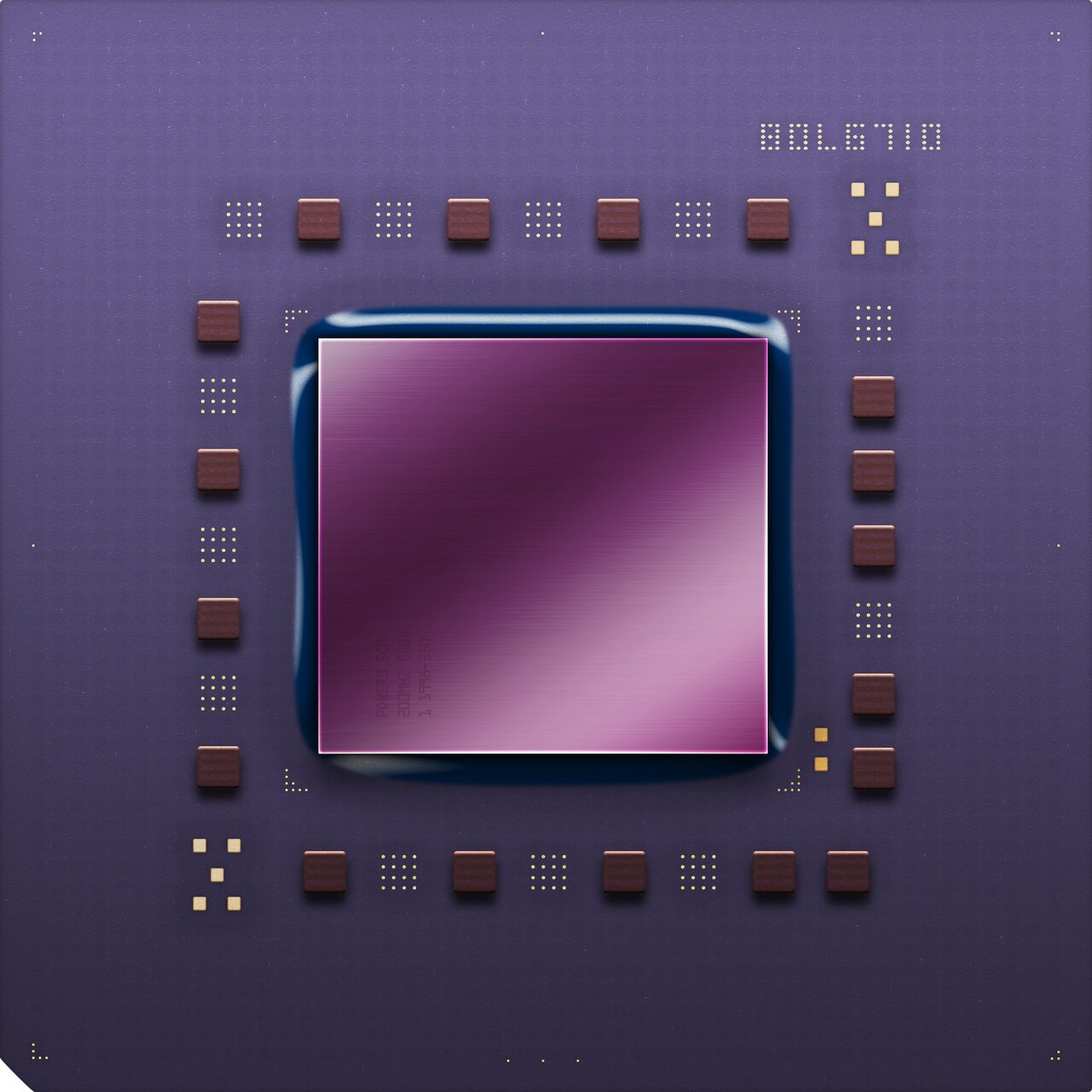

بدأ POWER3 باسم PowerPC 630، وهو خليفة PowerPC 620 الذي لم ينجح تجاريًا . وهو يستخدم مزيجًا من POWER2 ISA ومجموعة PowerPC ISA 32/64 بت مع دعم SMP وتنفيذ الشريحة الواحدة. وقد تم استخدامه على نطاق واسع في أجهزة كمبيوتر IBM RS/6000، والإصدار من الجيل الثاني، POWER3-II، هو أول معالج متاح تجاريًا من IBM يستخدم موصلات نحاسية . يعد POWER3 آخر معالج يستخدم مجموعة تعليمات POWER، وتستخدم جميع الطرز اللاحقة مجموعات تعليمات PowerPC.

• POWER3  – تم تقديمه في عام 1998، وهو يجمع بين مجموعات التعليمات POWER وPowerPC.
• POWER3-II  – POWER3 أسرع تم تصنيعه على حجم مخفض، باستخدام عملية تعتمد على النحاس.

دمجت معالجات POWER4 مجموعة تعليمات PowerPC ذات 32/64 بت ومجموعة تعليمات PowerPC AS ذات 64 بت من مشروع أمازون في مواصفات PowerPC v.2.0 الجديدة، مما أدى إلى توحيد عائلات أجهزة الكمبيوتر RS/6000 وAS/400 من IBM. بالإضافة إلى توحيد المنصات المختلفة، تم تصميم POWER4 أيضًا للوصول إلى ترددات عالية جدًا والحصول على ذاكرة تخزين مؤقتة L2 كبيرة على الشريحة. إنه أول معالج متعدد النواة متوفر تجاريًا ويأتي في إصدارات ذات شريحة واحدة بالإضافة إلى وحدات متعددة الشرائح بأربع شرائح. في عام 2002، صنعت IBM أيضًا إصدارًا منخفض التكلفة والميزات من POWER4 يسمى PowerPC 970 بناءً على طلب Apple.

• POWER4  – أول معالج ثنائي النواة وأول معالج PowerPC يصل إلى سرعة تتجاوز 1 جيجاهرتز.

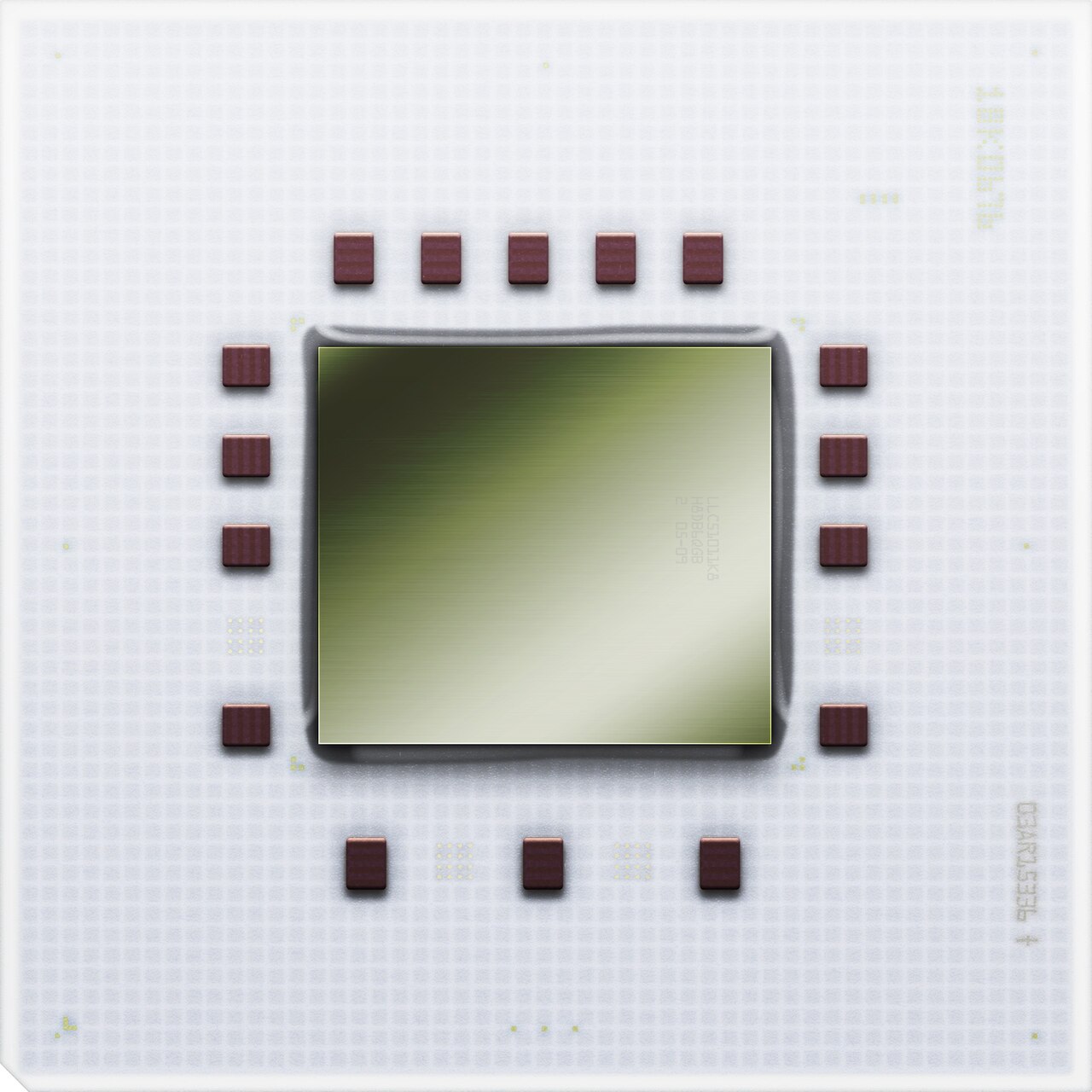

• POWER4+  – POWER4 أسرع تم تصنيعه باستخدام عملية مخفضة.

تم تصميم معالجات POWER5 بناءً على معالج POWER4 الشهير وتم دمج تعدد العمليات المتزامن في التصميم، وهي تقنية رائدة في معالج RS64-III القائم على PowerPC AS ووحدات التحكم في الذاكرة المدمجة . تم تصميمها للمعالجة المتعددة على نطاق واسع وجاءت في وحدات متعددة الشرائح مع شرائح ذاكرة تخزين مؤقتة L3 كبيرة مدمجة.

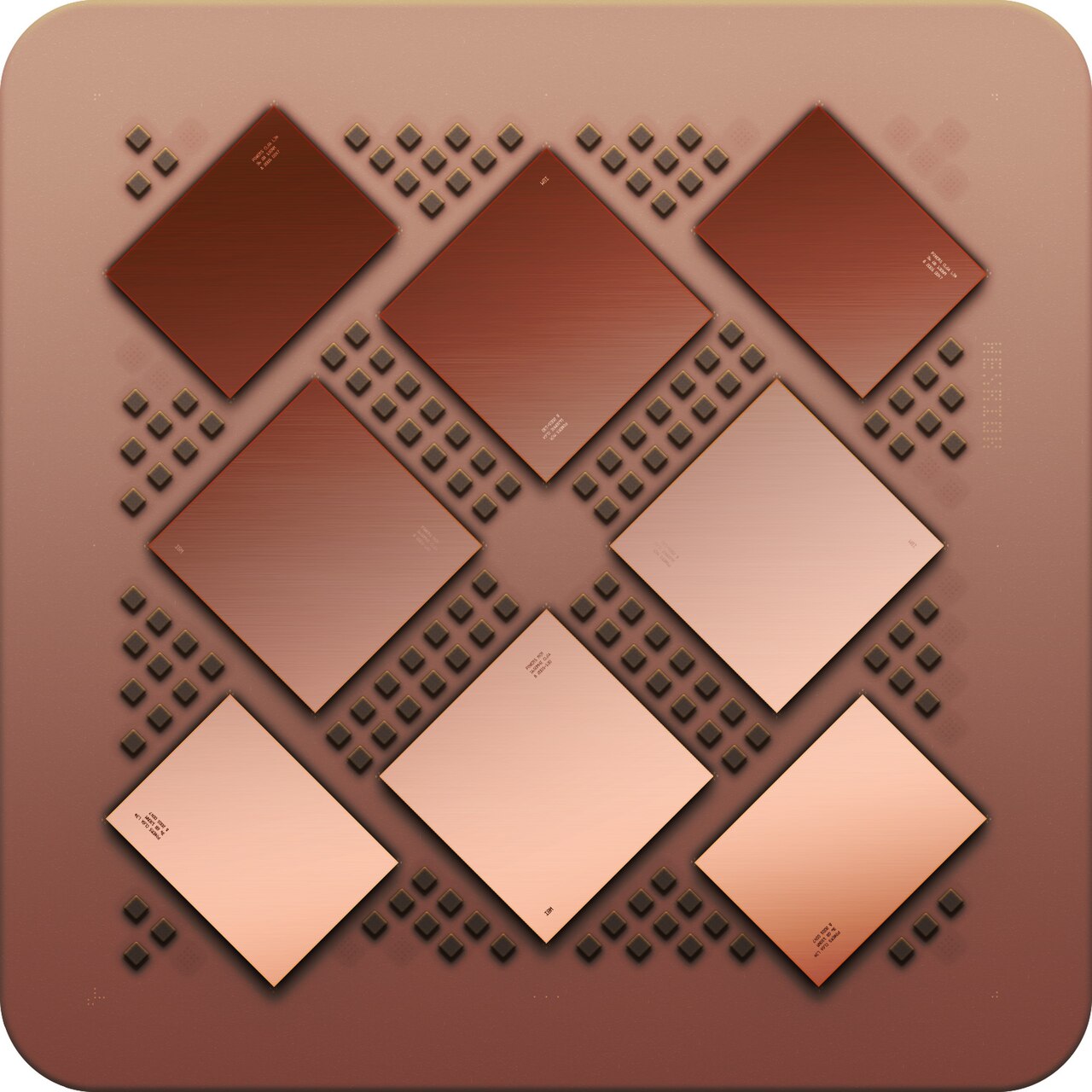

• POWER5  – الإعداد المميز بأربع شرائح POWER5 وأربع شرائح ذاكرة تخزين مؤقتة L3 على وحدة كبيرة متعددة الشرائح.

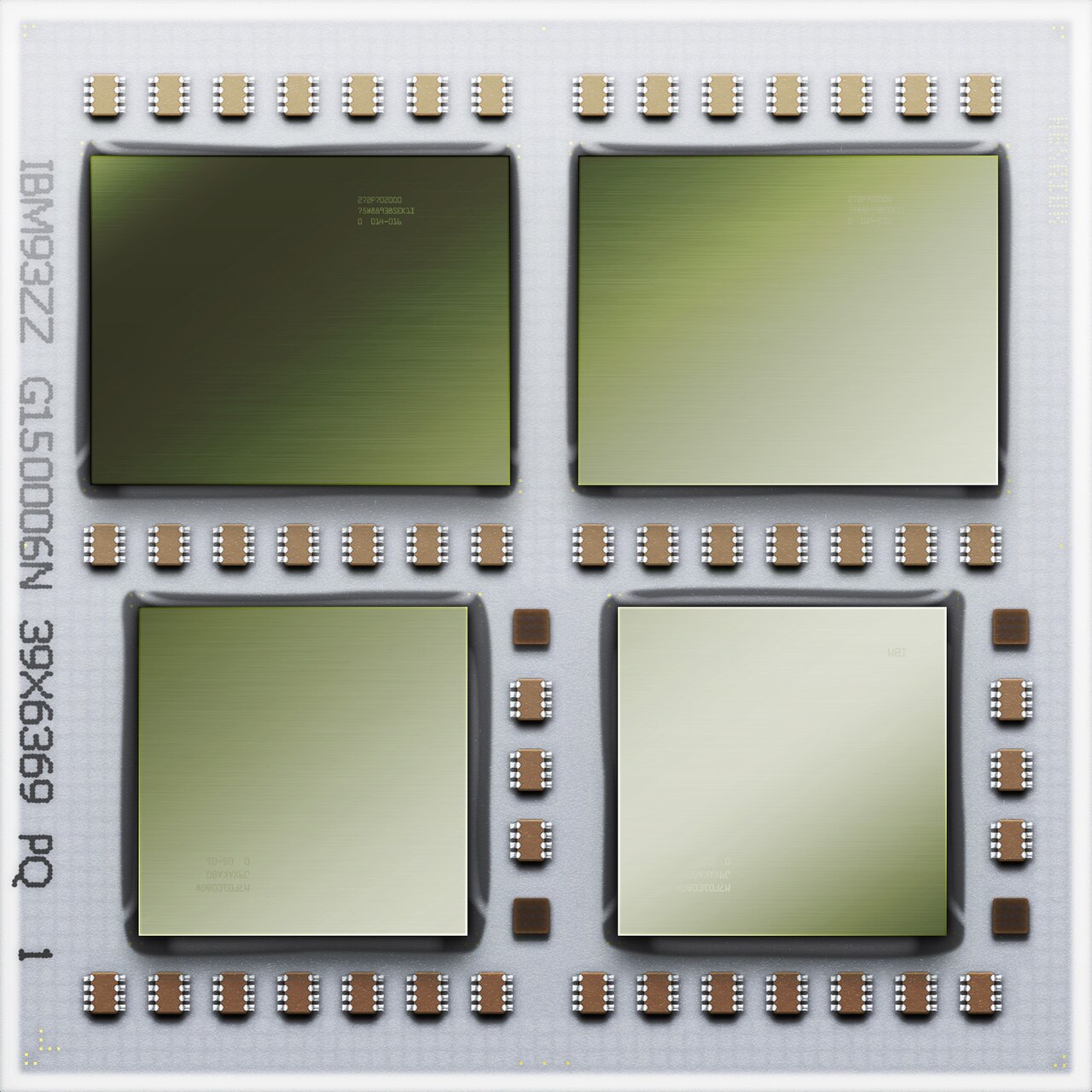

• POWER5+  – منتج POWER5 أسرع تم تصنيعه باستخدام عملية مخفضة بهدف تقليل استهلاك الطاقة بشكل أساسي.

تأسست منظمة مشتركة في عام 2004 تسمى Power.org بهدف توحيد وتنسيق التطوير المستقبلي لمواصفات PowerPC. بحلول ذلك الوقت، كانت مواصفات PowerPC مجزأة حيث اتخذت Freescale (née Motorola) و IBM مسارات مختلفة في تطويرها الخاص بها. أعطت Freescale الأولوية للتطبيقات المضمنة ذات 32 بت وخوادم IBM المتطورة وأجهزة الكمبيوتر العملاقة. كان هناك أيضًا مجموعة من المرخصين للمواصفات مثل AMCC و Synopsys و Sony و Microsoft و PA Semi و CRAY و Xilinx والتي كانت بحاجة إلى التنسيق. لم يكن الجهد المشترك لتبسيط تطوير التكنولوجيا فحسب، بل لتبسيط التسويق أيضًا.

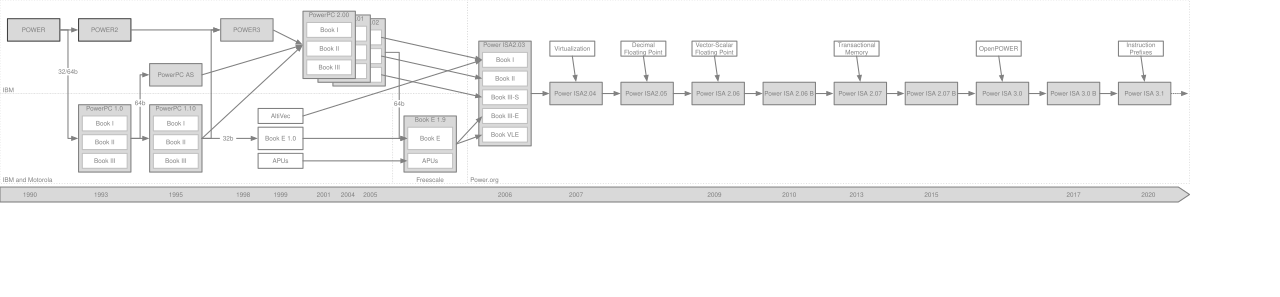

تم تسمية بنية مجموعة التعليمات الجديدة Power ISA ودمج PowerPC v.2.02 من POWER5 مع مواصفات PowerPC Book E من Freescale بالإضافة إلى بعض التقنيات ذات الصلة مثل Vector-Media Extensions المعروفة تحت الاسم التجاري AltiVec (وتسمى أيضًا VMX بواسطة IBM) والمحاكاة الافتراضية للأجهزة . تم تسمية ISA الجديد هذا "Power ISA v.2.03" وكان POWER6 أول معالج متطور من IBM يستخدمه. لم تنجح مواصفات POWER و PowerPC الأقدم في تحقيق الهدف وتم التخلص من مجموعات التعليمات هذه إلى الأبد. لا يوجد تطوير نشط لأي نوع معالج اليوم يستخدم مجموعات التعليمات القديمة هذه.

كان POWER6 ثمرة مشروع eCLipz الطموح ، حيث جمع مجموعات التعليمات I (AS/400) و P (RS/6000) و Z (الحاسب المركزي) تحت منصة واحدة مشتركة. تم بالفعل ضم I وP إلى POWER4، لكن جهود eCLipz فشلت في تضمين z/Architecture المستندة إلى CISC حيث أصبح معالج z10 شقيق eCLipz لـ POWER6. اعتبارًا من عام 2021 ^[update]، استمرت IBM في تطوير خط منفصل من المعالجات التي تنفذ z/Architecture، وكان أحدثها IBM Telum . ^[3]

بفضل eCLipz، أصبح تصميم POWER6 غير عادي لأنه يستهدف الترددات العالية للغاية ويضحي بالتنفيذ غير المنظم، وهو ما كان سمة مميزة لمعالجات POWER وPowerPC منذ إنشائها. كما قدم POWER6 وحدة الفاصلة العائمة العشرية إلى Power ISA، وهو شيء يشترك فيه مع z/Architecture.

في عام 2008، قامت شركة IBM بدمج عائلات الخوادم ومحطات العمل System p و System i السابقة في عائلة واحدة تسمى Power Systems مع POWER6 . يمكن لأجهزة Power Systems تشغيل أنظمة تشغيل مختلفة مثل AIX و Linux و IBM i .

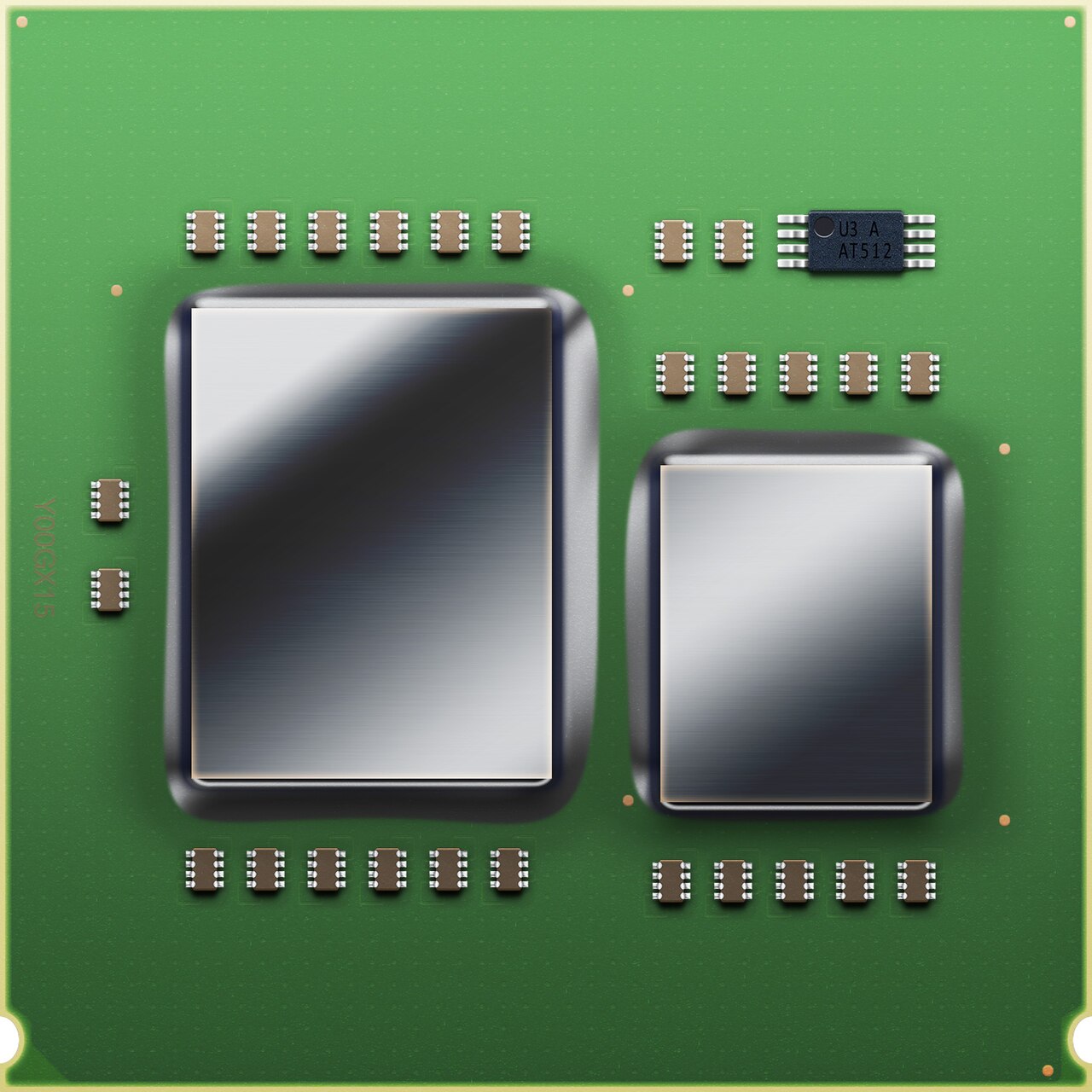

• POWER6  – وصلت إلى 5 جيجاهرتز؛ وتأتي في وحدات بشريحة واحدة عليها، وفي MCM مع شريحتي ذاكرة تخزين مؤقتة L3.
• POWER6+  – تحديث بسيط، تم تصنيعه بنفس العملية مثل POWER6.

كان تصميم المعالج المتعدد المتماثل POWER7 تطورًا كبيرًا عن تصميم POWER6، مع التركيز بشكل أكبر على كفاءة الطاقة من خلال النوى المتعددة، والتعدد المتزامن (SMT)، والتنفيذ خارج الترتيب، وذاكرة التخزين المؤقت eDRAM L3 الكبيرة على الشريحة. يمكن للشريحة ذات الثمانية أنوية تنفيذ 32 خيطًا بالتوازي، ولديها وضع يمكنها من تعطيل النوى للوصول إلى ترددات أعلى للنوى المتبقية. إنها تستخدم وحدة فاصلة عائمة عالية الأداء جديدة تسمى VSX والتي تدمج وظائف FPU التقليدية مع AltiVec. حتى مع تشغيل POWER7 بترددات أقل من POWER6، فإن كل نواة POWER7 تعمل بشكل أسرع من نظيرتها POWER6.

• POWER7  – يأتي في وحدات أحادية الشريحة أو في تكوينات MCM رباعية الشريحة لتطبيقات الكمبيوتر العملاق.
• POWER7+  – تم تقليص عملية التصنيع، وزيادة ذاكرة التخزين المؤقت L3 والتردد.

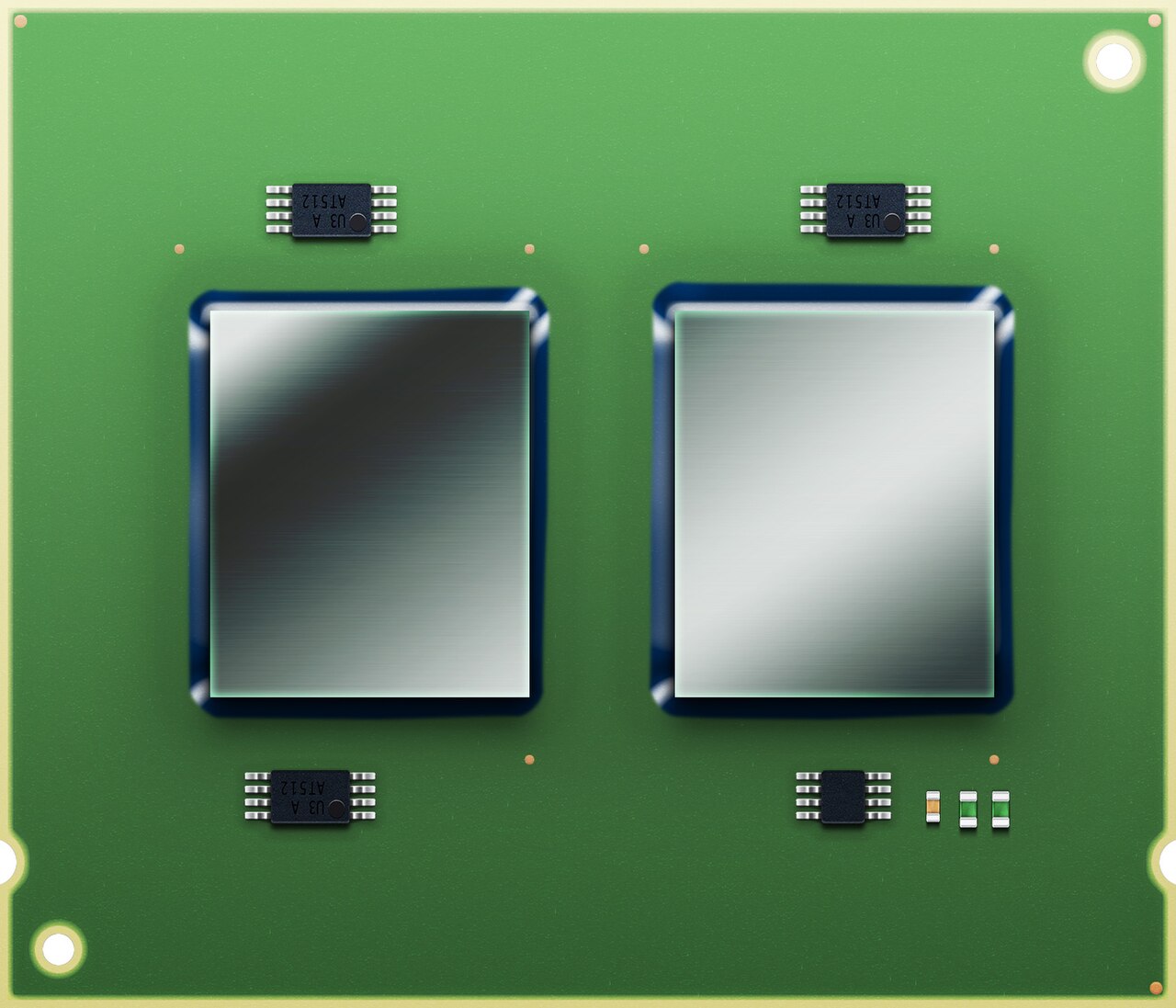

POWER8 هو معالج بسرعة 4 جيجاهرتز و12 نواة مع 8 خيوط أجهزة لكل نواة بإجمالي 96 خيطًا من التنفيذ المتوازي. يستخدم 96  ميجابايت من ذاكرة التخزين المؤقت eDRAM L3 على الشريحة و128 ميجابايت من ذاكرة التخزين المؤقت L4 خارج الشريحة وناقل توسعة جديد يسمى CAPI يعمل أعلى PCIe، ليحل محل ناقل GX الأقدم . يمكن استخدام ناقل CAPI لتوصيل شرائح تسريع مخصصة خارج الشريحة مثل وحدات معالجة الرسومات و ASICs و FPGAs . تقول IBM أنه أسرع من سابقه بمرتين إلى ثلاث مرات، POWER7.

تم بناؤه لأول مرة على عملية 22 نانومتر في عام 2014. ^{[4] [5] [6]} في ديسمبر 2012، بدأت IBM في إرسال تصحيحات إلى الإصدار 3.8 من نواة Linux ، لدعم ميزات POWER8 الجديدة بما في ذلك تعليمات VSX-2. ^[7]

لقد قضت شركة IBM وقتًا طويلاً في تصميم معالج POWER9 وفقًا لويليام ستارك، مهندس أنظمة معالج POWER8. ^[8] يعد POWER9 أول معالج يدمج عناصر إصدار Power ISA 3.0 الذي تم إصداره في ديسمبر 2015، بما في ذلك تعليمات VSX-3، كما يتضمن دعمًا لتقنية ناقل NVLink من Nvidia . ^{[9] [10]}

تعاقدت وزارة الطاقة الأمريكية مع مختبر أوك ريدج الوطني ومختبر لورانس ليفرمور الوطني مع شركتي آي بي إم وإنفيديا لبناء حاسوبين عملاقين، سييرا وساميت، يعتمدان على معالجات باور 9 مقترنة بوحدات معالجة الرسوميات فولتا من إنفيديا . بدأ سييرا العمل في عام 2017 وساميت في عام 2018. ^{[11] [12] [13]}

تم تصنيع POWER9، الذي تم إطلاقه في عام 2017، باستخدام عملية FinFET مقاس 14 نانومتر ، ويأتي في أربعة إصدارات، إصداران SMT4 مكونان من 24 نواة مخصصان لاستخدام PowerNV لتطبيقات التوسع والتوسع ، وإصداران SMT8 مكونان من 12 نواة مخصصان لاستخدام PowerVM لتطبيقات التوسع والتوسع . من المحتمل أن يكون هناك المزيد من الإصدارات في المستقبل نظرًا لأن بنية POWER9 مفتوحة للترخيص والتعديل من قبل أعضاء مؤسسة OpenPOWER . ^[14]

Power10 هو وحدة معالجة مركزية تم طرحها في سبتمبر 2021. وهي مبنية على تقنية 7 نانومتر. ^{[15] [16]}

اسم	صورة	عيسى	أجزاء	النوى	فاب	الترانزستورات	حجم القالب	ل1	ل2	ل3	ساعة	طَرد	قدَّم
ريوس-1		قوة	32 بت	1	1.0 ميكرومتر	6.9 مليون	1284 مم 2	8  كيلوبايت  و 64 كيلوبايت د	غير متاح	غير متاح	20–30 ميجا هرتز	10 شرائح في CPGA على PCB	1990
ريوس 9		قوة	32 بت	1	1.0 ميكرومتر	6.9 مليون		8 كيلوبايت و 32 كيلوبايت د	غير متاح	غير متاح	20–30 ميجا هرتز	8 شرائح في CPGA على PCB	1990
باور 1+		قوة	32 بت	1		6.9 مليون		8 كيلوبايت و 64 كيلوبايت د	غير متاح	غير متاح	25–41.6 ميجا هرتز	8 شرائح في CPGA على PCB	1991
باور 1++		قوة	32 بت	1		6.9 مليون		8 كيلوبايت و 64 كيلوبايت د	غير متاح	غير متاح	25–62.5 ميجا هرتز	8 شرائح في CPGA على PCB	1992

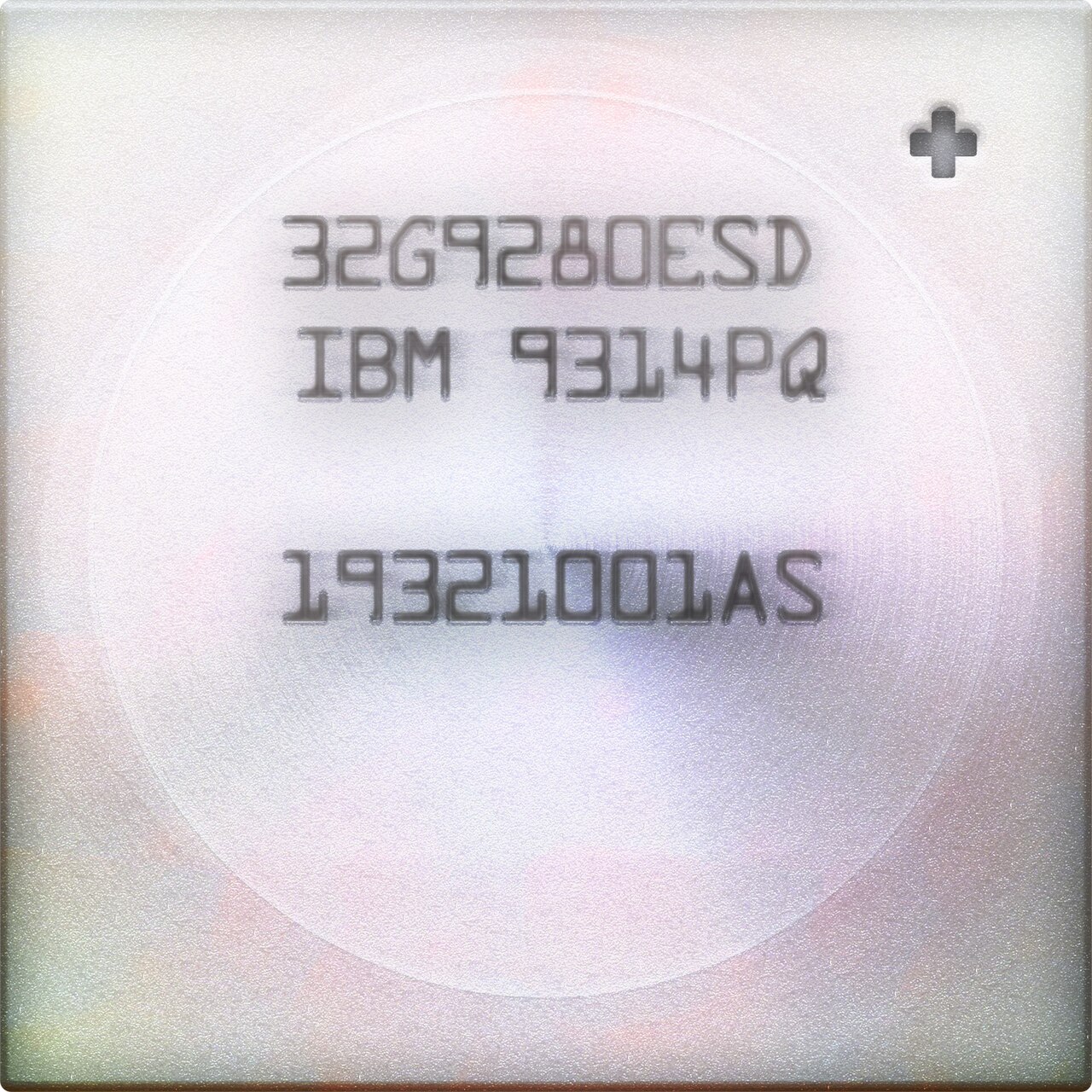

شركة آر إس سي		قوة	32 بت	1	0.8 ميكرومتر	1 م	226.5 مم 2	8 كيلوبايت موحد	غير متاح	غير متاح	33–45 ميجا هرتز	201 دبوس CPGA	1992
باور 2		باور 2	32 بت	1	0.72 ميكرومتر	23 مليون	1042.5 مم 2 819 مم 2	32 كيلوبايت 128–265 كيلوبايت د	غير متاح	غير متاح	55–71.5 ميجا هرتز	6-8 قوالب على سيراميك 734 دبوس MCM	1993
باور 2+		باور 2	32 بت	1	0.72 ميكرومتر	23 مليون	819 مم 2	32 كيلوبايت 1 64–128 كيلوبايت د	0.5–2 ميجا بايت خارجي	غير متاح	55–71.5 ميجا هرتز	6 شرائح في CBGA على PCB	1994
ب2س		باور 2	32 بت	1	0.29 ميكرومتر	15 م	335 مم 2	32 كيلوبايت و 128 كيلوبايت د	غير متاح	غير متاح	120–135 ميجا هرتز	سي سي جي ايه	1996

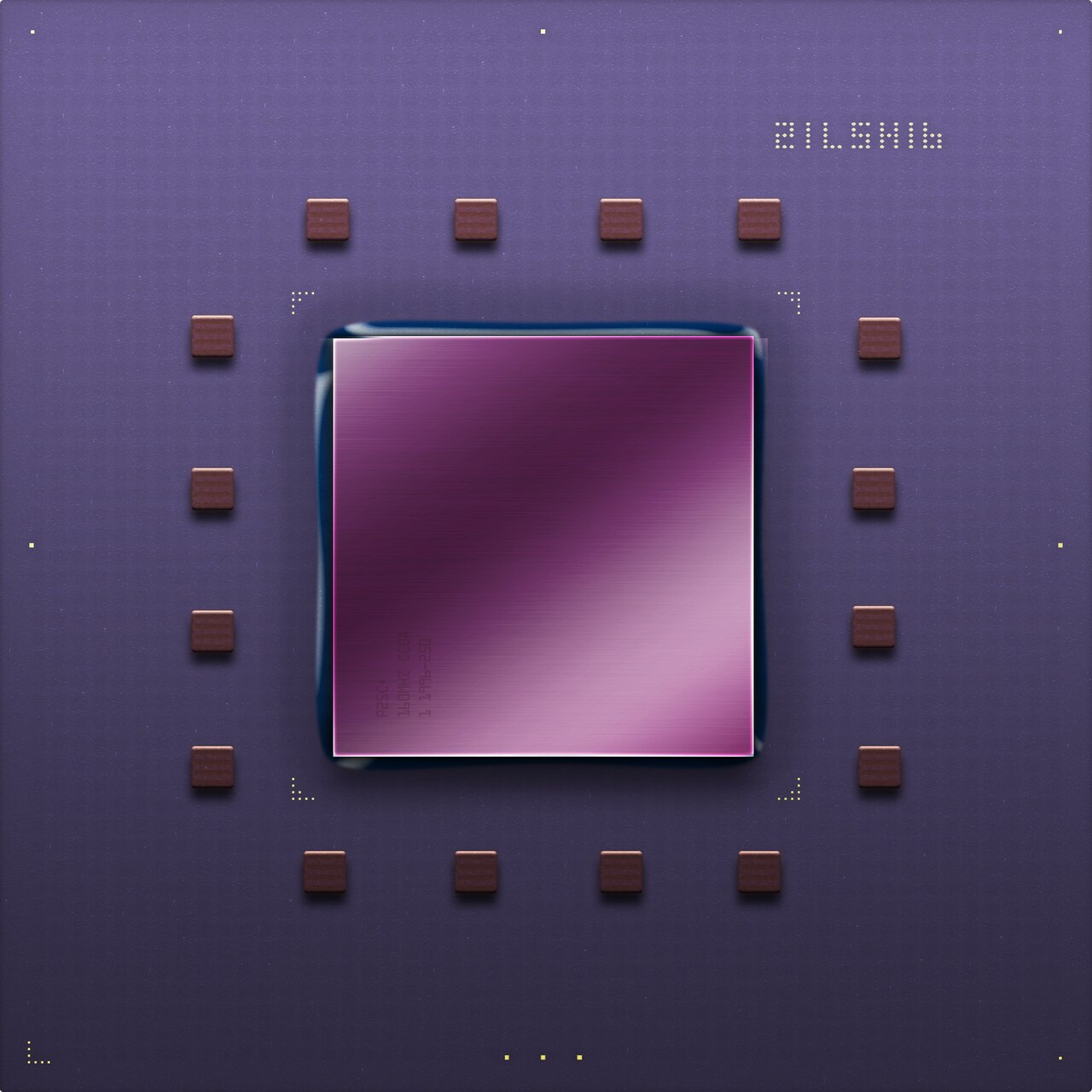

P2SC+		باور 2	32 بت	1	0.25 ميكرومتر	15 م	256 مم 2	32 كيلوبايت و 128 كيلوبايت د	غير متاح	غير متاح	160 ميجا هرتز	سي سي جي ايه	1997
راد6000		قوة	32 بت	1	0.5 ميكرومتر	1.1 مليون		8 كيلوبايت موحد	غير متاح	غير متاح	20–33 ميجا هرتز	صعب للغاية	1997
باور 3		باور 2 باور بي سي 1.1	64 بت	1	0.35 ميكرومتر	15 م	270 مم 2	32 كيلوبايت و 64 كيلوبايت د	1–16 ميجا بايت خارجي	غير متاح	200–222 ميجا هرتز	1088 دبوس CLGA	1998

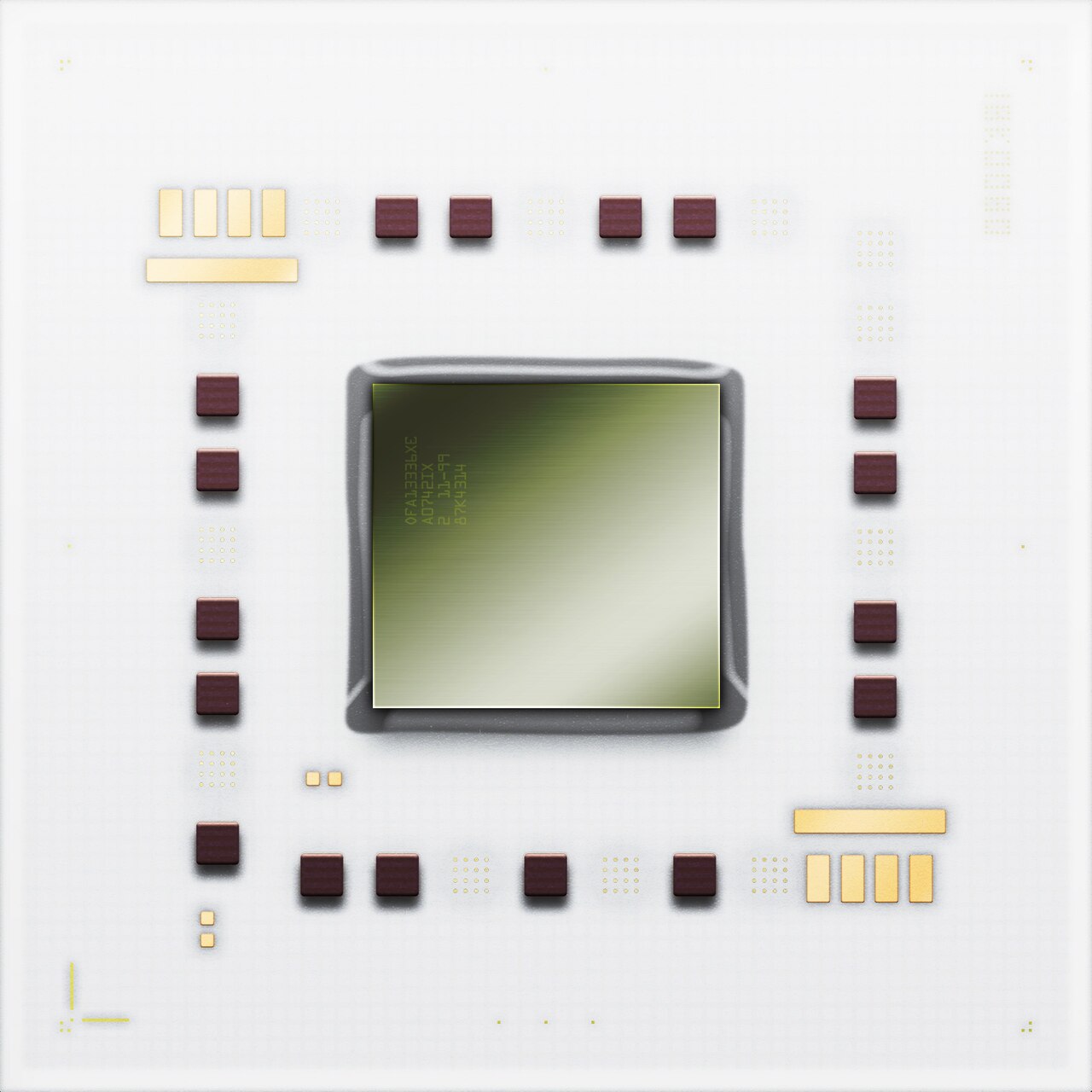

باور 3-II		باور 2 باور بي سي 1.1	64 بت	1	0.25 ميكرومتر نحاس	23 مليون	170 مم 2	32 كيلوبايت و 64 كيلوبايت د	1–16 ميجا بايت خارجي	غير متاح	333–450 ميجا هرتز	1088 دبوس CLGA	1999

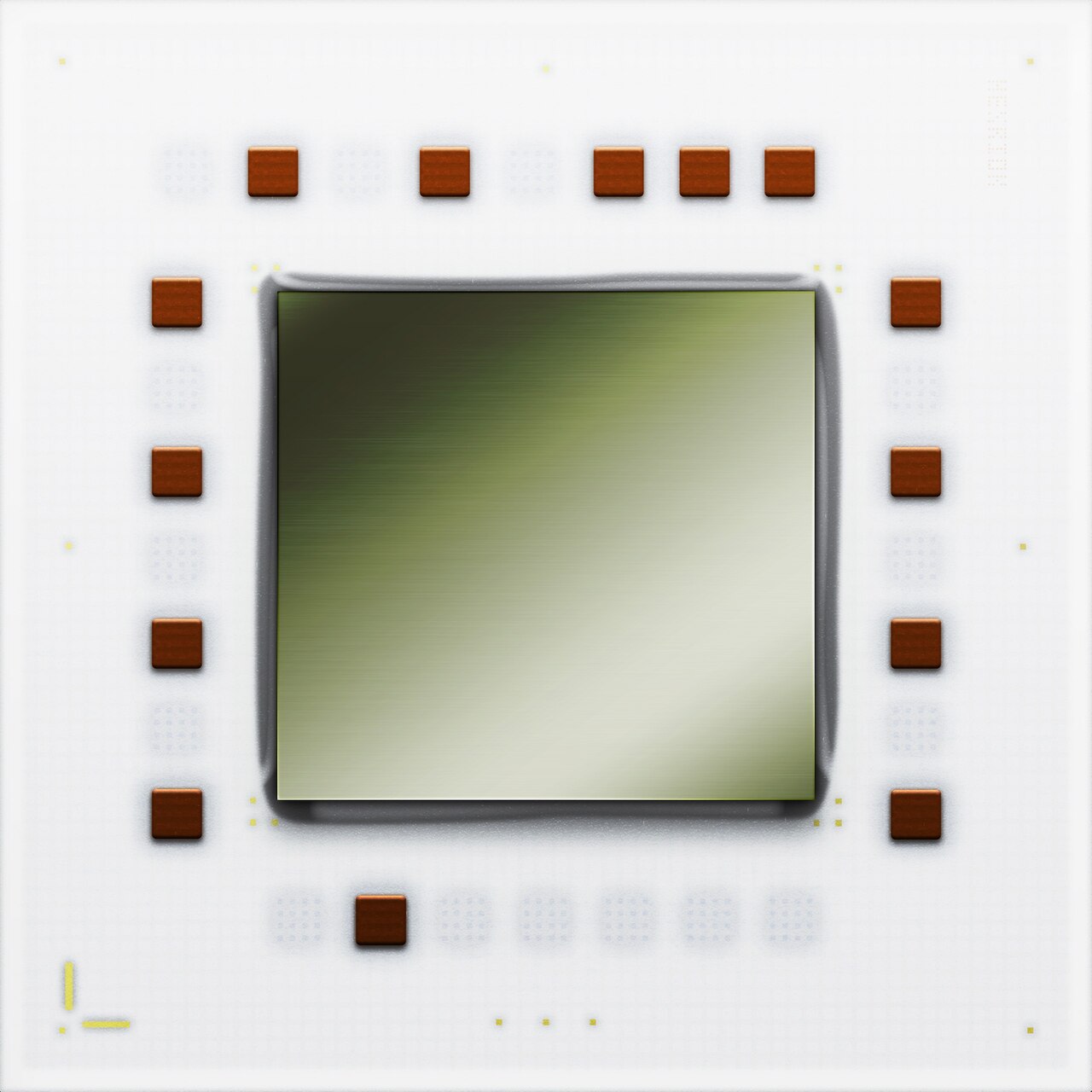

باور 4		باور بي سي 2.00 باور بي سي-AS	64 بت	2	180 نانومتر	174 م	412 مم 2	64 كيلوبايت و 32 كيلوبايت لكل نواة	1.41 ميجابايت لكل نواة	32 ميجا بايت خارجي	1–1.3 جيجاهرتز	1024 دبوس CLGA سيراميك MCM	2001
باور 4+		باور بي سي 2.01 باور بي سي-AS	64 بت	2	130 نانومتر	184 م	267 مم 2	64 كيلوبايت و 32 كيلوبايت لكل نواة	1.41 ميجابايت لكل شريحة	32 ميجا بايت خارجي	1.2–1.9 جيجاهرتز	1024 دبوس CLGA سيراميك MCM	2002
باور 5		باور بي سي 2.02 باور ISA 2.03	64 بت	2	130 نانومتر	276 م	389 مم 2	32 كيلوبايت I 32 كيلوبايت D لكل نواة	1.875 ميجابايت لكل شريحة	32 ميجا بايت خارجي	1.5–1.9 جيجاهرتز	سيراميك DCM سيراميك MCM	2004
باور 5+		باور بي سي 2.02 باور ISA 2.03	64 بت	2	90 نانومتر	276 م	243 مم 2	32 كيلوبايت I 32 كيلوبايت D لكل نواة	1.875 ميجابايت لكل شريحة	32 ميجا بايت خارجي	1.5–2.3 جيجاهرتز	سيراميك DCM سيراميك QCM سيراميك MCM	2005

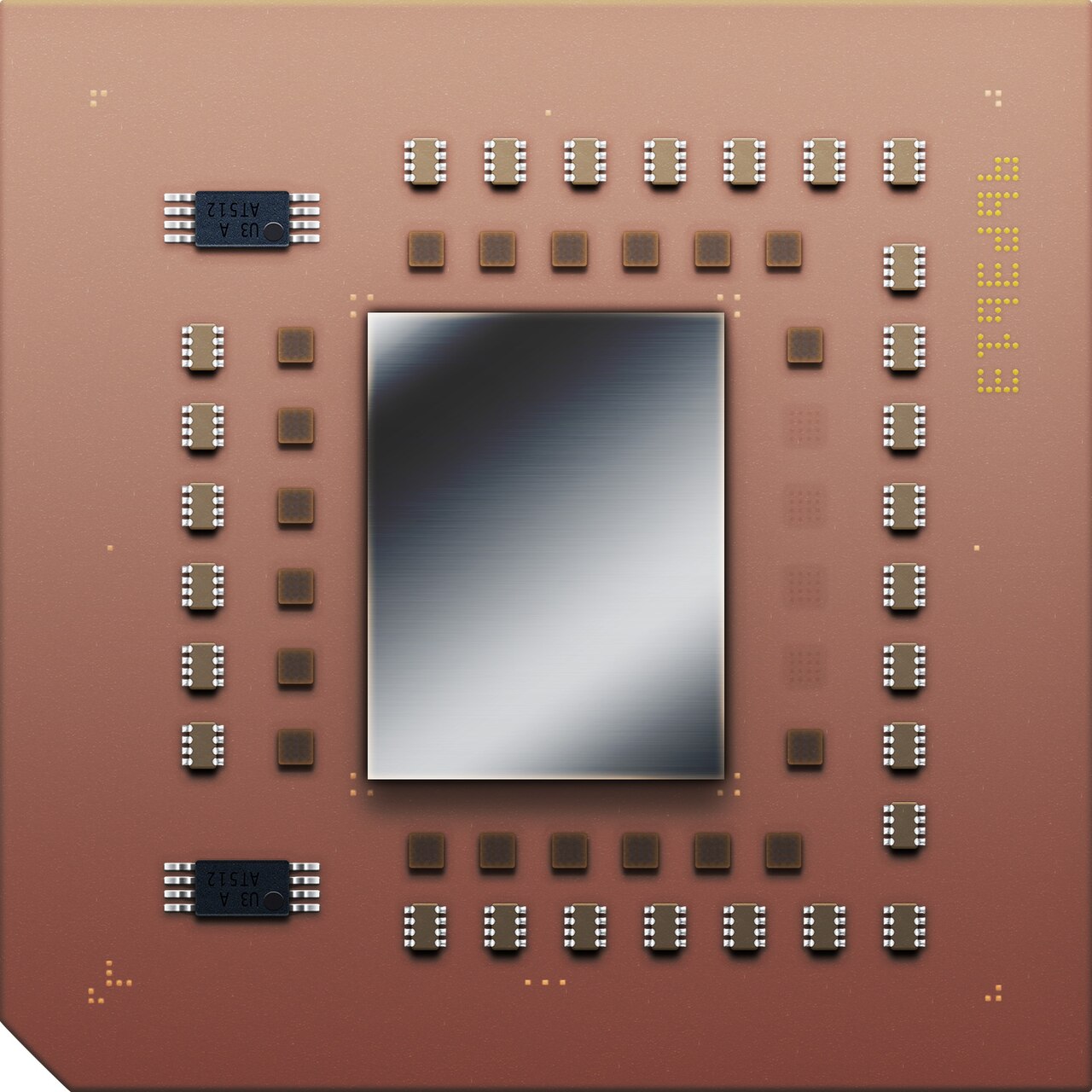

باور 6		باور ISA 2.03	64 بت	2	65 نانومتر	790 م	341 مم 2	64 كيلوبايت I 64 كيلوبايت D لكل نواة	4 ميجا بايت لكل نواة	32 ميجا بايت خارجي	3.6–5 جيجاهرتز	CLGA أولغا	2007
باور 6+		باور ISA 2.03	64 بت	2	65 نانومتر	790 م	341 مم 2	64 كيلوبايت I 64 كيلوبايت D لكل نواة	4 ميجا بايت لكل نواة	32 ميجا بايت خارجي	3.6–5 جيجاهرتز	CLGA أولغا	2009

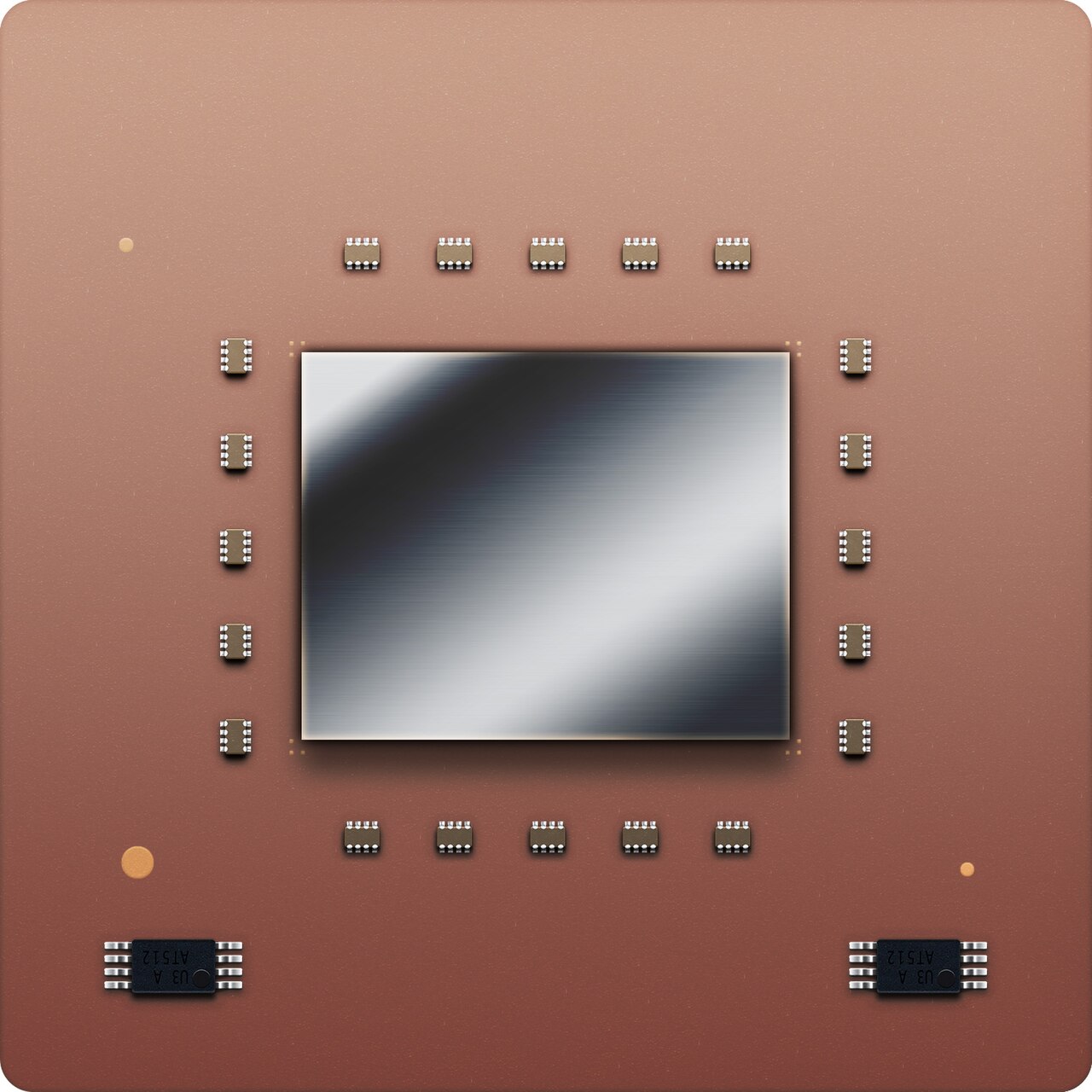

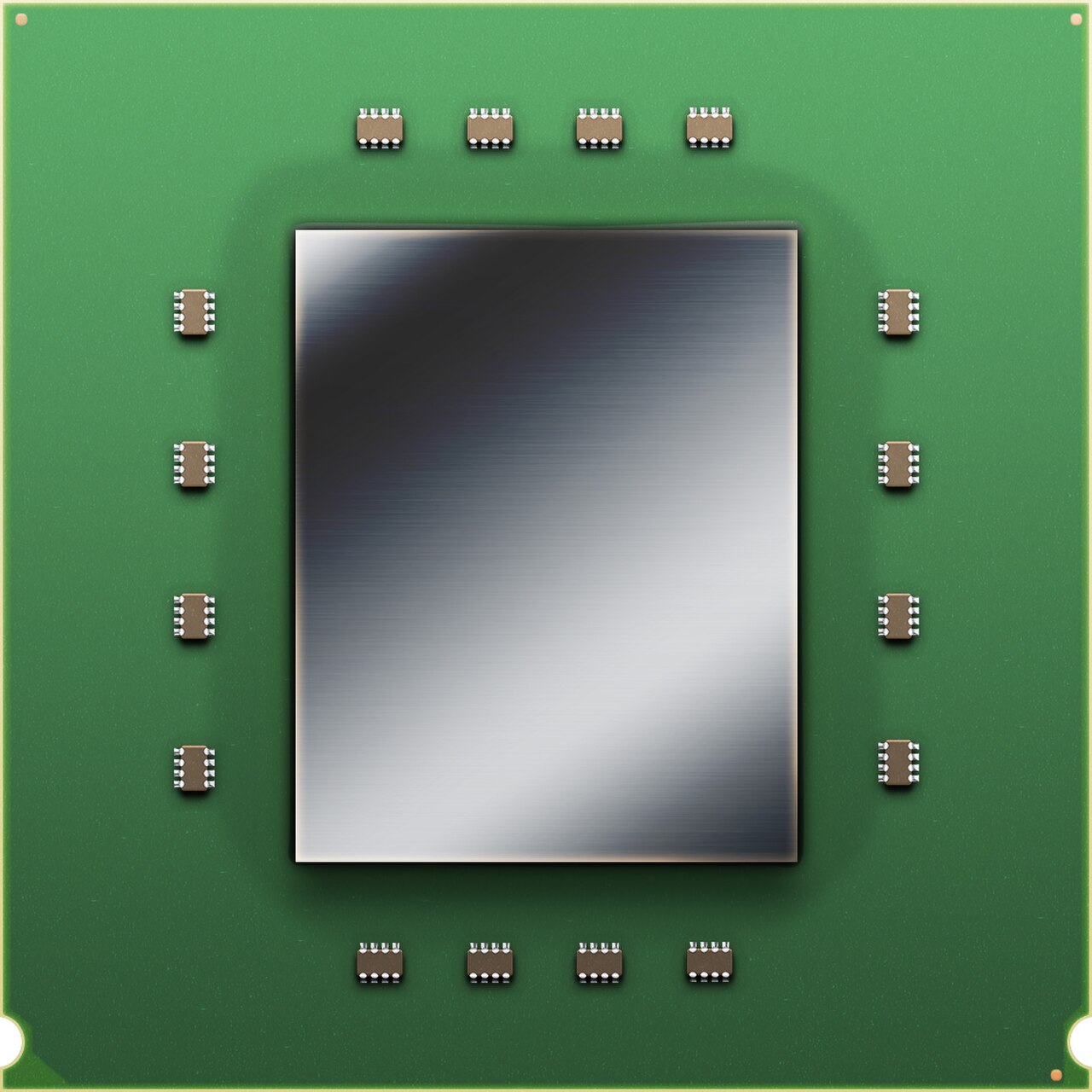

باور 7		باور ISA 2.06	64 بت	8	45 نانومتر	1.2 ب	567 مم 2	32 كيلوبايت I 32 كيلوبايت D لكل نواة	256 كيلو بايت لكل نواة	32 ميجابايت لكل شريحة	2.4–4.25 جيجاهرتز	CLGA OLGA العضوية QCM	2010
باور 7+		باور ISA 2.06	64 بت	8	32 نانومتر	2.1 ب	567 مم 2	32 كيلوبايت I 32 كيلوبايت D لكل نواة	256 كيلو بايت لكل نواة	80 ميجابايت لكل شريحة	2.4–4.4 جيجاهرتز	DCM العضوي من OLGA	2012
باور 8		باور ISA 2.07	64 بت	6 12	22 نانومتر	?? 4.2 ب	362 مم 2 649 مم 2	32 كيلوبايت و 64 كيلوبايت لكل نواة	512 كيلو بايت لكل نواة	48 ميجابايت 96 ميجابايت لكل شريحة	2.75–4.2 جيجاهرتز	أولغا DCM أولغا SCM	2014
POWER8 مع NVLink		باور ISA 2.07	64 بت	12	22 نانومتر	4.2 ب	659 مم 2	32 كيلوبايت و 64 كيلوبايت لكل نواة	512 كيلو بايت لكل نواة	48 ميجابايت 96 ميجابايت لكل شريحة	3.26 جيجاهرتز	أولغا إس سي إم	2016
باور 9 سو		باور ISA 3.0	64 بت	12 24	14 نانومتر	8 ب		32 كيلوبايت و 64 كيلوبايت لكل نواة	512 كيلو بايت لكل نواة	120 ميجابايت لكل شريحة	~4 جيجاهرتز		2017

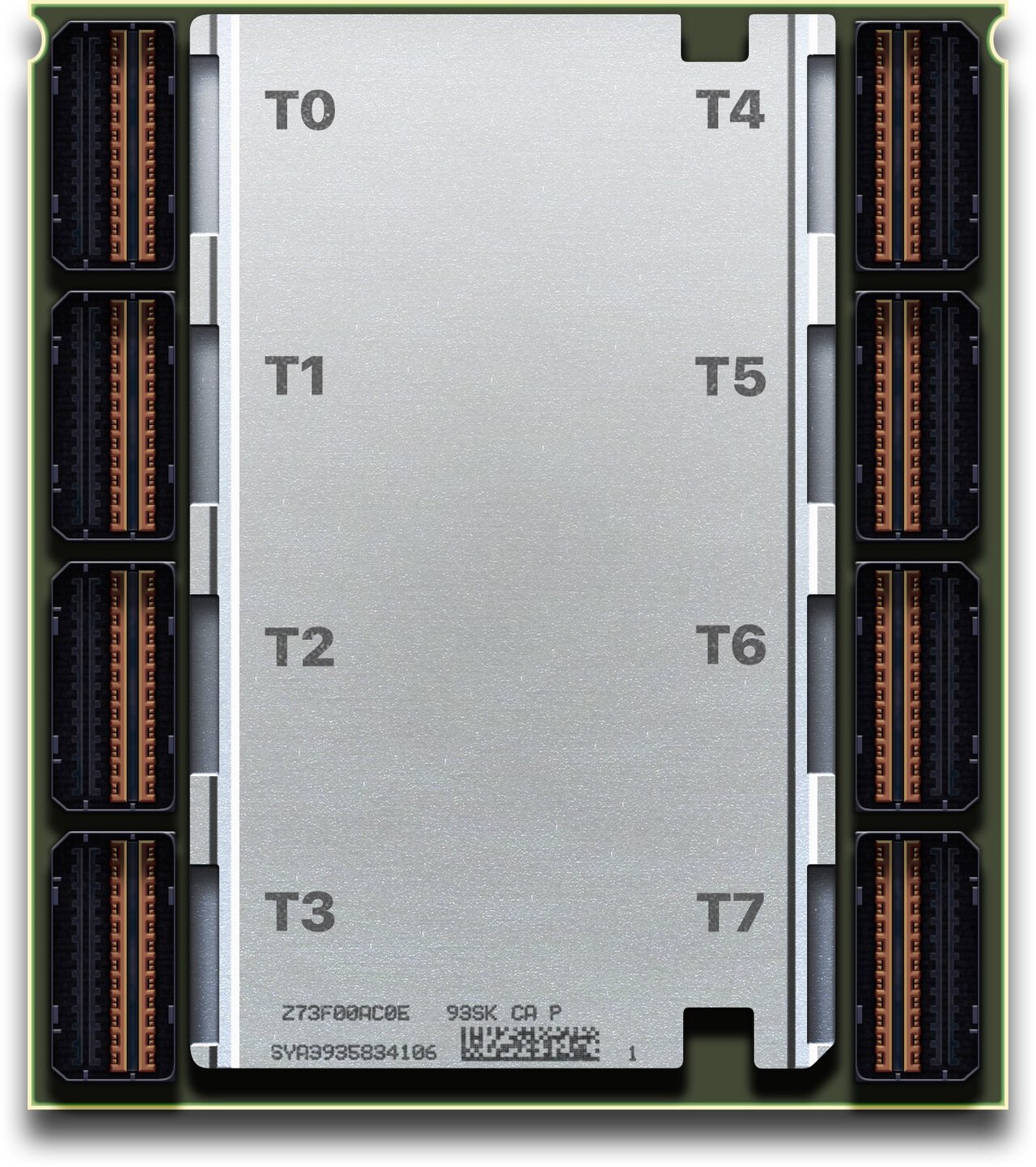

باور 10		باور ISA 3.1	64 بت	15 30	7 نانومتر	18 ب	602 مم 2	48 كيلوبايت و 32 كيلوبايت لكل نواة	2 ميجا بايت لكل نواة	120 ميجابايت لكل شريحة	3.5 إلى 4 جيجاهرتز	أولغا SCM أولغا DCM	2021
اسم	صورة	عيسى	أجزاء	النوى	فاب	الترانزستورات	حجم القالب	ل1	ل2	ل3	ساعة	طَرد	قدَّم
