نمط دائرة فيليبس

الموسوعة الحرة
إعادة إنشاء نمط الدائرة الأصلي بنسبة 4:3

يشير نمط دائرة فيليبس ( المعروف أيضًا بنمط فيليبس أو نمط دائرة PTV ) إلى مجموعة من بطاقات اختبار الألوان المعقدة لمحطات التلفزيون، والتي يتم إنشاؤها إلكترونيًا . صُمم محتوى وتصميم نمط دائرة الألوان الأصلي على يد المهندس الدنماركي فين هينديل (1939-2011) [ 1 ] في مختبر فيليبس لأجهزة التلفزيون والاختبار في أماجر (الذي نُقل إلى بلدية بروندبي عام 1989) بالقرب من كوبنهاغن، تحت إشراف كبير المهندسين إريك هيلمر نيلسن في الفترة 1966-1967، بالاعتماد بشكل كبير على عملهم السابق مع نمط PM5540 أحادي اللون . صُنعت أول قطعة من المعدات، وهي مولد نمط الألوان PM5544 [ 2 ] ، الذي يُنشئ هذا النمط، على يد فين هينديل وفريقه في الفترة 1968-1969. [ 3 ] كما قام الفريق نفسه بتطوير بطاقة اختبار الألوان الخاصة بمحطة TVE الإسبانية عام 1973. [ 4 ] [ 5 ]

منذ الانتشار الواسع لبطاقة PM5544 الأصلية منذ أوائل السبعينيات، أصبحت بطاقة اختبار فيليبس واحدة من أكثر بطاقات الاختبار استخدامًا، حيث لم تقترب منها في الاستخدام سوى أشرطة الألوان الخاصة بـ SMPTE و EBU بالإضافة إلى بطاقة الاختبار F الخاصة بـ BBC .

تم لاحقًا دمج نمط الدائرة الخاص بشركة فيليبس في مولدات أنماط اختبار أخرى من إنتاج فيليبس نفسها، بالإضافة إلى مولدات أنماط اختبار من شركات مصنعة أخرى. تشمل الأجهزة من فيليبس والشركات اللاحقة التي تولد نمط الدائرة: PM5544، PM5534، PM5535، PM5644، PT5210، PT5230، وPT5300. وتشمل مولدات بطاقات الاختبار الأخرى ذات الصلة (غير نمط الدائرة) من فيليبس: عائلة PM5400 (لخدمة التلفزيون)، [ 6 ] [ 7 ] PM5515/16/18، [ 8 ] PM5519 ، [ 9 ] PM5520 (أحادي اللون)، [ 10 ] [ 11 ] [ 12 ] PM5522 (PAL)، [ 10 ] PM5540 ( أحادي اللون )، PM5547، [ 13 ] PM5552، وPM5631.

عملية

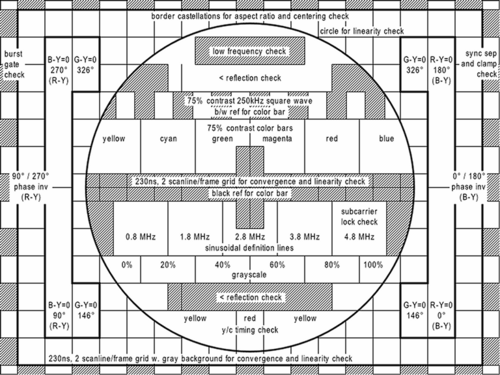

مكونات النمط الأصلي 4:3 الخاص بـ PM5544 .

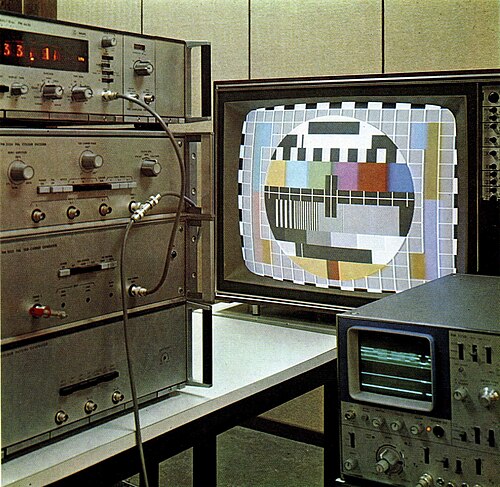

مولد Philips PM5544 (أسفل اليسار) المستخدم لعرض نمط الاختبار على جهاز تلفزيون CRT ، متصل بعداد التردد PM6645 [ 14 ] (أعلى اليسار) وجهاز راسم الإشارة PM3400 (أسفل اليمين).

بدلاً من أساليب بطاقات الاختبار السابقة التي كانت تعمل بواسطة كاميرا حية أو جهاز أحادي العدسة يقوم بتصوير بطاقة مطبوعة، يقوم جهاز Philips PM5544 بإنشاء أنماط الاختبار بالكامل باستخدام الدوائر الإلكترونية، مع مسارات منفصلة لمكونات الألوان Y و RY و BY [ 2 ] (Y′يوV{\displaystyle Y'UV})، مما يسمح للمهندسين باختبار وضبط أجهزة الإرسال والاستقبال بشكل موثوق لاضطرابات الإشارة وفصل الألوان، على سبيل المثال لبث PAL .

ببساطة، يوفر النمط المعروض مستويات مرجعية للأسود والأبيض وتشبع الألوان، والتي يمكن ضبط جهاز الاستقبال عليها. كما يمكن تصحيح هندسة الصورة المعروضة (توسيط الصورة، النسب الصحيحة للدائرة، إلخ). ويمكن أيضاً إجراء تعديلات تقنية أخرى.

أهم الميزات التقنية لبطاقة الاختبار:

  • دائرة تحتوي على معلومات بالأبيض والأسود والألوان
    • موجة مربعة – كتل متكررة باللونين الأسود والأبيض ( سعة 75٪ ) تشبه (نفس سعة شريط الألوان)؛
    • شريط الألوان - الأصفر، السماوي، الأخضر، الأرجواني، الأحمر والأزرق بتشبع 100% وسعة 75% ( أشرطة ألوان EBU )؛
    • الخطوط المتقاطعة – في مركز الدائرة، تسمح بالتحقق من التداخل الصحيح ؛
    • خطوط التعريف – شبكات الموجة الجيبية بترددات خطوط التلفزيون التي تتوافق مع:
    • درج - تدرج رمادي بستة مستويات (يمكن عرض ما يصل إلى 11 مستوى)؛
    • خطوة بيضاء سوداء مع نبضة إبرة؛
    • خطوة اللون - ألوان خلفية حمراء على خلفية صفراء، سعة 75%.
  • إلى يسار الدائرة:
    • الشريط العمودي – خط يتناوب فيه إشارة RY الموجبة والسالبة ؛
    • الأشرطة العمودية – إشارة RY موجبة وسالبة؛
    • مستطيلان – إشارة GY.
  • إلى يمين الدائرة:
    • شريط عمودي - خط يتناوب فيه إشارة BY موجبة وسالبة ؛
    • الخطوط العمودية – إشارة BY موجبة وسالبة؛
    • مستطيلان – إشارة GY.
  • خلفية:
    • شبكة – مصنوعة من 14 خطًا أفقيًا × 19 خطًا رأسيًا؛
    • مستوى الخلفية - قابل للتعديل بين 0 و 80% من السعة؛
    • حصون حدودية بالأبيض والأسود.

تنوعات الأنماط

4:3 (الأصل)

على الرغم من أن المواصفات الأساسية للنمط تظل ثابتة في الغالب، إلا أن هناك اختلافات طفيفة غالباً تبعاً لنوع وماركة المولد المستخدم في إنتاجه، فضلاً عن كيفية اختيار جهة البث لتكوينه. وقد أضافت بعض المحطات التلفزيونية ساعة رقمية و/أو تاريخاً، بالإضافة إلى شعار المحطة أو هويتها، داخل الدائرة. وكانت هذه الممارسة شائعة في آسيا وبعض أجزاء أوروبا ، وكذلك في جنوب إفريقيا .

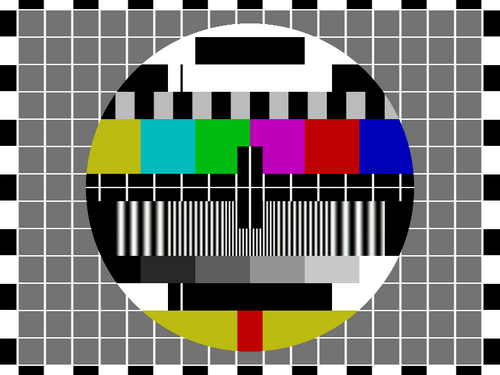

سيكام

صُمم نمط دائرة فيليبس خصيصًا لنظام ترميز الألوان PAL ، ولكن توجد أيضًا إصدارات SECAM (على سبيل المثال، استخدمته قنوات TVP في بولندا ، وMTV في المجر ، و TDF في فرنسا ، بدون أشرطة جانبية، بالإضافة إلى ERT في اليونان ، وVTV في فيتنام ، و Télé Sahel في النيجر ، مع أشرطة جانبية). يتمثل الاختلاف الأبرز في غياب ميزات اختبار PAL الخاصة (حيث يظهر شريطان رأسيان خارجيان غير مرئيين عادةً). أما التغيير الأقل وضوحًا فهو استخدام شبكات متعددة النبضات بترددات 0.8، 1.8، 2.8، 1.8، و0.8  ميجاهرتز، نظرًا لانخفاض عرض نطاق الإضاءة في نظام SECAM.

نظام NTSC

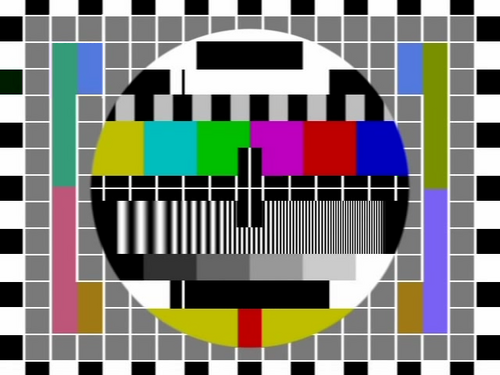

وبالمثل، توجد نسخ NTSC من النمط تتكون من 525 خطًا . أحد متغيرات NTSC، المستخدم في الفلبين وتايوان وهايتي واليابان (من قِبل NHK ، مع تعديل طفيف لشبكات النبضات المتعددة لنظام NTSC-J )، يحتوي على موجة مربعة معدلة بالقرب من أعلى الدائرة عند 300 كيلوهرتز، وشبكات نبضات متعددة عند 0.5 و1.0 و2.0 و3.0 و4.0 ميجاهرتز. ( أما في WNYW ، فقد تم حذف أشرطة الألوان الجانبية). وهناك متغير آخر، استخدمته CBC مونتريال في كيبيك ، كندا ، بشبكات مختلفة وإضافة أشرطة ألوان إضافية.

نخل

إضافةً إلى نمط NTSC ذي 525 خطًا، عُرضت نسخة PAL-M منه أيضًا للسوق البرازيلية . ورغم عدم وجود بثّ عام معروف حتى يوليو 2026 ، فإنّ النمط مطابق لنمط NTSC ولكنه يتضمن أيضًا حقولًا لا لونية مجاورة للأشرطة الجانبية.

بال-ن

على الرغم من عدم وجود أي معدات أو تسجيلات متبقية معروفة حتى يوليو 2026 ، إلا أن نسخة من النمط كانت موجودة لنظام PAL-N . ومن المتوقع أن تشبه نمط PAL-B/G، ولكن مع إضافة خطوط الشبكة الخاصة بنسخة NTSC.

بطاقة اختبار بي بي سي G

كانت بطاقة الاختبار G عبارة عن نمط شبه فيليبس طورته هيئة الإذاعة البريطانية (BBC). [ 15 ] [ 16 ] وقد تم تحقيقها من خلال التعديل المادي لمولدات PM5544 القياسية، وتختلف عن الأصل على النحو التالي:

  • تشبع شريط الألوان - 95% (تم تغييره من 75%)
  • تباين شريط الألوان - 75% (تم تغييره من 100%)
  • إعداد شريط الألوان - 25% (تم التغيير من 0%)
  • شبكات متعددة الانفجارات (انظر قائمة PAL-I أعلاه)
  • سعة الانفجارات المتعددة - 71.4% (تغيرت من 100%)

تم دمج المواصفات المذكورة أعلاه مرة أخرى في مولدات فيليبس القياسية مثل PM5534I/00 [ 17 ] وPM5644I/00. [ 18 ]

16:9 (شاشة عريضة)

تم تصميم نسخة الشاشة العريضة من نمط دائرة فيليبس في عام 1991. وكان من المعروف أنها تستخدم فقط في مناطق PAL وتحتفظ بالإشارات الموجودة في الأصل، وتتميز بإشارات إضافية لاختبار جودة الإشارة والصورة، بما في ذلك دقة خطوط التلفزيون ، ودوائر الزاوية، والمسح الزائد الصحيح ، وتوسيط الصورة.

من المعروف أن العديد من أنواع الأجهزة المختلفة تقوم بإنتاجها، بما في ذلك PM5644 (إصدارات الشاشة العريضة فقط)، وPT5230 وPT5300 (مع تثبيت وحدات مولد الأنماط المناسبة) وPM5420. [ 19 ]

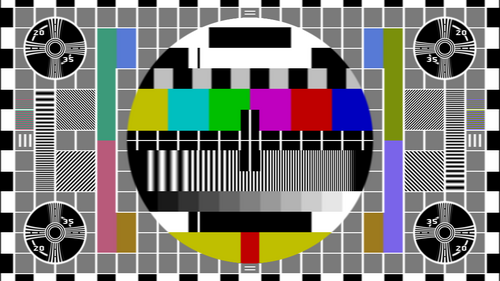

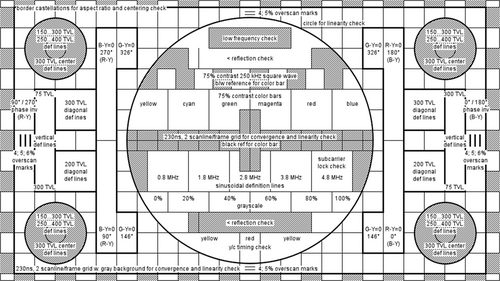

يوجد نوعان رئيسيان من نمط الدائرة 16:9. يحتوي النمط الأصلي لعام 1991 على مكونات عالية التردد كانت مفيدة لاختبار أجهزة التلفزيون عريضة الشاشة في المصانع، وتحديدًا خطوط قطرية 450/400 TVL وشبكة سادسة بتردد 5.8  ميجاهرتز. مع ذلك، جعل هذا النمط غير مثالي للبث العام، حيث تجاوزت هذه المكونات عرض النطاق الترددي لمعظم أنظمة إرسال PAL. جميع مكونات نمط PT5230/PT5300 كانت ضمن عرض النطاق الترددي لـ PAL B/G.

استخدمت قنوات البث مثل RAI ( إيطاليا )، [ 20 ] وBRT ( بلجيكا )، [ 21 ] [ 20 ] [ 22 ] وRTL-TVI (بلجيكا/ لوكسمبورغ )، [ 23 ] وNed3 ( هولندا )، [ 24 ] و TVE ( إسبانيا ) و KNR TV ( غرينلاند ) أنماط دوائر عريضة. [ 25 ]

نظام NTSC

على الرغم من عدم وجود أي بث عام معروف حتى يوليو 2026 ، إلا أن نسخة شاشة عريضة بنظام NTSC من طراز PM5644 والطرازات اللاحقة كانت متاحة. [ 26 ]

دقة عالية

تم تطوير نسخة عالية الدقة (1080 بكسل) من نمط دائرة فيليبس لجهاز PT5300 عبر وحدة توليد الإشارات عالية الدقة PT8612. لم يتم دمجها رسميًا في جهاز PT8612، وبالتالي لم تُطرح للبيع. [ 27 ]

يوجد أيضًا إصدار عالي الدقة من نمط دائرة فيليبس مكون من 1250 خطًا لأجهزة ماك .

النسخة المربعة

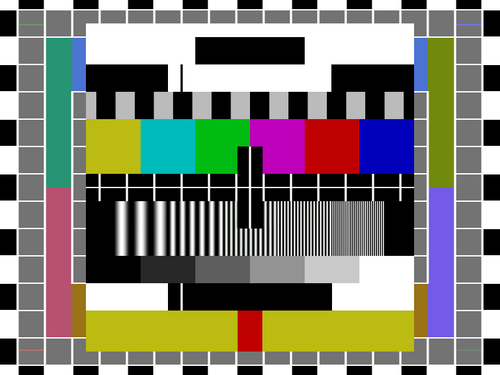

تم تسجيل نمط PM5544/34 مختلف حيث تم تجاوز مولد الدائرة أو كان معطلاً. [ 28 ] يكشف هذا عن المحتويات الكاملة لعناصر النمط المركزي، والتي عادةً ما يتم اقتطاعها. [ 29 ] وقد أشير إلى هذا النمط بشكل غير رسمي باسم PM5538، إلا أنه لم يكن مولد أنماط من إنتاج شركة فيليبس. [ 30 ] وقد استُخدم في بعض مناطق الشرق الأوسط ، مثل قناة دبي 33 في الإمارات العربية المتحدة [ 31 ] وهيئة الإذاعة والتلفزيون الأردنية (JRTV) في الأردن . [ 32 ]

النسخ الصينية الأصلية

ابتداءً من ثمانينيات القرن العشرين، بدأت قناة التلفزيون المركزية الصينية وبعض محطات البث الإقليمية في البر الرئيسي الصيني باستخدام نسخة معدلة بشكل كبير من جهاز PM5544 تُعرف باسم مخطط الفحص GB2097 . [ 33 ] [ 34 ] [ 35 ] [ 36 ] [ 37 ] [ 38 ] لاحقًا، بدأ استخدام تعديل آخر، يُطلق عليه اسم PM5549 (مع العلم أن جهاز Philips PM5549 منتج مختلف تمامًا) [ 39 ] في محطات البث الرئيسية لبعض مزودي خدمات التلفزيون الكبلي في البر الرئيسي الصيني. [ 40 ] [ 41 ]

المعدات المادية

PM5544

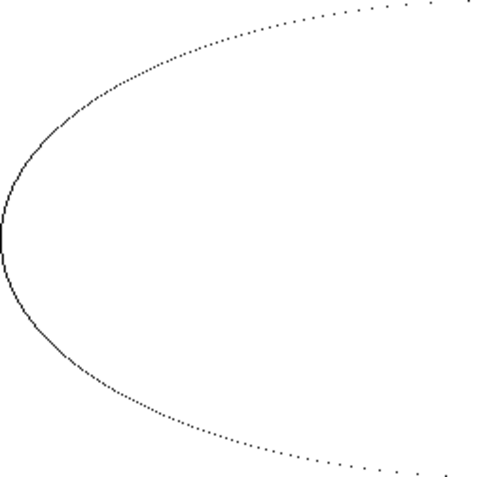

رسم بياني لدائرة ذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM) الخاصة بشريحة PM5544. لا تظهر الدائرة على شكل نصف دائرة على شاشة الكمبيوتر بسبب تردد ساعة مولد الدائرة.

يُعد تصميم الدائرة المتكاملة PM5544 الأصلية معقدًا نوعًا ما، حيث تتكون من مجموعة من مولدات الإشارات التناظرية التي تُنتج كل مكون من مكونات النمط بشكل مستمر. وتُستخدم الدوائر الرقمية لتسلسل مخرجات كل وحدة في النمط النهائي. يتم توليد الدائرة داخليًا على شكل مربع، ثم تُقص وفقًا لإحداثيات محددة في شبكة 264×252 تُحدد نصف الدائرة.

استخدمت النسخة الأصلية نواة مغناطيسية لتخزين بيانات الدائرة، وهي عبارة عن ذاكرة حبلية صغيرة جدًا. لم تكن رقائق ذاكرة القراءة فقط (ROM) المناسبة متوفرة آنذاك. استُخدم التناظر الرباعي لتقليل متطلبات الذاكرة. استبدلت الإصدارات اللاحقة النواة بذاكرة القراءة فقط (ROM).

لم يكن جهاز PM5544 الأصلي قادراً على توليد إشارة فيديو مركبة بمفرده. عند طرحه، كان يتطلب ثلاث قطع إضافية من المعدات:

  • جهاز ترميز ألوان PAL من نوع PM5554،
  • مولد الموجة الحاملة PM5555 PAL،
  • مولد إشارة تزامن PM5530.

على مر السنين تم تحسين التنفيذ المادي لهذه المعدات الداعمة، حيث لم تتطلب أجهزة PM5544 اللاحقة سوى قطعتين إضافيتين من المعدات: [ 42 ]

  • مشفر ألوان PM5545،
  • مولد تزامن PM5532،

في نهاية المطاف، يمكن استبدال جميع المعدات الداعمة بجهاز PM5638 الذي يتناسب مع وحدة واحدة بحجم 1RU . [ 43 ]

يعتمد التكوين المادي لوحدة PM5544 على الغرض منها. كان استخدامها شائعًا في مصانع التلفزيون، حيث كانت تُستخدم عادةً في أبسط تكويناتها دون أي إضافات اختيارية. أما عند استخدامها في البث، فكانت تُزود عادةً بمولد النصوص PM5543 الذي يسمح لمحطات البث بعرض النصوص في المربعين الأسودين العلوي والسفلي. [ 44 ]

كان متوفرًا بأربعة إصدارات (PAL-G، PAL-M، PAL-N، وNTSC) ولم يكن يحتوي على خيار ساعة النمط الداخلي (التي تم تقديمها لأول مرة في PM5534). [ 45 ]

PM5534

في أواخر السبعينيات، قدمت شركة فيليبس جهاز PM5534 الذي حل محل جهاز PM5544 الأصلي. كان تصميمه مشابهًا جدًا [ 46 ] باستخدام مزيج من الدوائر التناظرية والرقمية لتوليد النمط، ولكنه لم يعد يتطلب مولد مزامنة خارجي ومشفر ألوان، مما قلل من حجم الرف من 6RU/12RU إلى 3RU .

كان جهاز PM5534 متوفرًا بنسخة مزودة بمخارج فيديو مكونة (PM5535) وكان يحتوي على خيارين لتأثير النمط: مولد النصوص PM8503 (معرف المحطة) ومولد الساعة PM8504. [ 47 ]

كان جهاز PM5534 متوفرًا في 6 إصدارات مختلفة: PAL-G و PAL-I و PAL-M و PAL-N و SECAM و NTSC. [ 48 ]

PM5644

في أواخر ثمانينيات القرن الماضي، طرحت شركة فيليبس تصميمًا جديدًا لمولد أنماط الألوان يحمل رقم الطراز PM5644 . وقد حسّن الطراز PM5644 من الطراز PM5534 بتقليل حجمه الإجمالي إلى وحدة رف واحدة فقط (1RU) .

كما يختلف هذا الجهاز عن سابقيه PM5544 وPM5534 في أن دائرة توليد الأنماط فيه رقمية بالكامل، ومخزنة في رقائق EPROM، مما يتيح سهولة تخصيص الأنماط. وقد جُمعت أنماط PM5644 (والأجهزة اللاحقة) باستخدام مجموعة من الأدوات الداخلية المُعرَّفة بواسطة متجهات في ملفات دفعية لنظام MS-DOS . [ 49 ]

من المعروف وجود العديد من الاختلافات في PM5644، ولكل منها أغراض وقدرات مختلفة:

نماذج 4:3

يشترك التصميم الأقدم في الهيكل ووحدة المزامنة مع مولد الألوان PM5631، ويحتوي على ذاكرة  قراءة فقط للأنماط بسعة 576 كيلوبايت (يمكن زيادتها إلى 4.5 ميجابايت لأنماط متعددة/أكثر تعقيدًا). ​​النمط الذي تنتجه هذه الوحدات مطابق تقريبًا للنمط الناتج عن PM5544. وتعود الاختلافات عادةً إلى قيود التصميم الخاصة بالأجهزة أو البرامج التي تولد بطاقات الاختبار.

توجد اختلافات لكل معيار فيديو: PM5644G/00 (PAL-B/G)، PM5644I/00 (PAL-I)، PM5644M/00 (NTSC)، PM5644L/00 (SECAM)، PM5644P/00 (PAL-M)، PM5644N/00 (PAL-N). هذا النموذج قادر على استبدال جميع أنواع مولدات أنماط PM55xx. [ 50 ]

نموذج (نماذج) رأس هندي

من المعروف وجود نسخة معدلة من نمط " رأس الهندي " تتكون من 625 سطراً. [ 51 ]

نماذج FuBK

كان هناك نوعان يحملان أرقام الطراز PM5644G/50 ( PAL B / G ) و PM5644G/70 ( YCbCr ) مبرمجين بنمط FuBK . [ 52 ]

نماذج 16:9

أقدم نماذج PM5644 المعروفة بنسبة عرض 16:9 هي PM5644G/90 و PM5644G/924 ، والتي تستخدم نفس الهيكل ولوحة الدوائر المطبوعة المستخدمة في نماذج 4:3. ومع ذلك، تتم برمجة كلا النموذجين بنمط الدائرة المعروف بنسبة 16:9 إلى جانب عدة أنماط بسيطة أخرى. تُنتج هذه النماذج إشارة تشويهية ، لكنها لا تدعم ترميز PALplus .

يحتوي التصميم الأخير المعروف على عناصر تحكم وشاشة عرض في اللوحة الأمامية، ويحمل اسم مولد نمط اختبار PALplus PM5644، ورقم الطراز PM5644/85 . [ 53 ] لا توجد حاليًا أي اختلافات أخرى معروفة لهذا الجهاز. يُولّد هذا التصميم أيضًا نمط دائرة الألوان 16:9 المعروف، ولكنه، على عكس طرازي G/90 وG/924 المذكورين سابقًا، قادر على ترميز إشارة PALplus . كما أنه قادر على توليد نمط 4:3 الخاص بجهاز PM5544 الأصلي.

نماذج مخصصة

كان جهاز PM5644 الأصلي مصحوبًا بخدمة قدمتها شركة فيليبس تتيح للعملاء تخصيص تصميمه. [ 54 ] وكان التعديل الأكثر شيوعًا هو إضافة شعار بسيط مكان خانة تعريف المحطة العلوية. [ 55 ] تحمل هذه الطرازات عادةً لاحقة طراز مكونة من ثلاثة أرقام تبدأ بالرقم 9، مثل PM5644/9xx .

PM5644 HD

من المعروف وجود نسخة عالية الدقة من PM5644. ولا توجد أي وثائق أو نماذج مادية معروفة عنها. وباستثناء الإشارات إليها في كتيبات منتجات أخرى، [ 56 ] وحتى يوليو 2026، لا تزال مواصفاتها الدقيقة والغرض منها مجهولين. وتُظهر المخططات التي تحتفظ بها شركة DK-Technologies مخرجًا رقميًا بتقنية ECL وثلاثة مخارج تناظرية، كل قناة منها قادرة على عرض نطاق ترددي يصل إلى 35 ميجاهرتز تقريبًا. [ 57 ]

PM5655

في منتصف التسعينيات، أكملت شركة فيليبس إنتاج مولد/مُدخل VITS الأخير، وهو PM5655. وقد عُثر على بعض إصداراته [ 58 ] التي تُولّد أنماط فيليبس وFuBK (بنسبتي 4:3 و16:9). ولا يُعرف حاليًا ما إذا كانت هذه وظيفة قياسية أم خاصة. يختلف مظهر النص بشكل ملحوظ عن PM5644، ومن خلال التجارب على الأجهزة الفعلية، يُعتقد أنه مسؤول على الأرجح عن بث عام واحد على الأقل (من قناة Nederland 3 في هولندا)، والذي أمكن إعادة إنتاجه بدقة. [ 59 ] [ 60 ]

PT5210/PT5230/PT5300

في حوالي عام ١٩٩٧، ومع اقتراب نهاية عمر معالج PM5644، بدأت شركة فيليبس العمل على الجيل الأخير من الأجهزة التي ستولد نمط الدائرة. كان أول جهاز في هذه السلسلة هو PT5210 ، الذي تمكن، من خلال وحدة توليد الأنماط التناظرية PT8601، من توليد نمط معقد واحد، ولكن فقط عند الطلب الخاص. يُعرف على الأقل تكوين واحد لنمط الدائرة. [ ٦١ ] [ ٦٢ ]

في هذا الوقت تقريبًا، خرجت شركة فيليبس من مجال معدات اختبار التلفزيون، وتم دمج المختبر الذي طور هذه المنتجات بشكل مستقل تحت اسم ProTeleVision Technologies A/S . [ 63 ] وتم تغيير العلامة التجارية لجميع المنتجات على الفور إلى ProTeleVision .

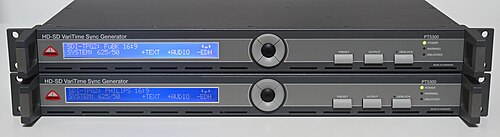

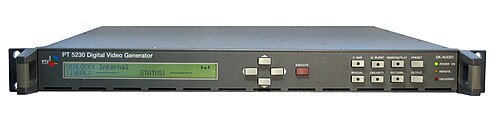

كان جهاز PT5230 أول جهاز يحمل العلامة التجارية الجديدة حصريًا، وتضمن خيارًا مُحسَّنًا لمولد أنماط تناظرية - PT8631 - الذي كان قادرًا على توليد جميع أنماط Philips (NTSC وPAL) وFuBK بنسبتي 4:3 و16:9 في تكوين واحد. [ 64 ] وكما هو الحال مع سابقه (PM5644)، تم توفير أنماط مخصصة حسب طلب العميل. [ 65 ]

في عام ٢٠٠١، وبعد فترة وجيزة من إطلاق جهاز PT5230، تم بيع خط الإنتاج المذكور إلى شركة DK-Audio A/S (التي كان مقرها آنذاك في كوبنهاغن، الدنمارك). أما منتجات مولدات الأنماط الأخرى غير المشمولة في البيع، والتي كانت لا تزال تحت الضمان أو مع خطط دعم فعّالة، مثل PM5644 وPM5534، فقد تخلت عنها شركة ProTeleVision لتتولى شركة Arepa Test & Calibration مهمة توفيرها . وبعد ذلك بوقت قصير، أصبحت ProTeleVision تُعرف باسم ProTelevision Technologies (بحرف V صغير)، مما يشير إلى تحولها بشكل كامل إلى منتجات الإرسال الرقمي. [ ٦٦ ]

أصدرت شركة DK-Audio (المعروفة أيضًا باسم DK-Technologies ) لاحقًا جهاز PT5300 ، الذي حلّ محلّ جهاز PT5230، حيث استقبل جميع وحدات توليد الأنماط الخاصة به، وتضمّن العديد من الخيارات والميزات الجديدة التي طوّرتها DK-Audio . وكان هذا الجهاز آخر مولد أنماط ماديّ مُشتقّ مباشرةً من جهاز PM5544 الأصلي لتوليد نمط دائرة فيليبس.

لم يكن نظام SECAM مدعومًا من قبل أي من طرازات هذه السلسلة، مما جعل PM5644L آخر متغير من نظام SECAM.

في عام ٢٠٠٥، قامت شركة DK-Technologies بتجميع آخر نمط دائري مخصص من Philips لصالح إذاعة الدنمارك (DR) ، [ ٦٧ ] [ ٦٨ ] وكانت أول من بثه عام ١٩٧٠. وفي عام ٢٠١٨، توقف إنتاج جهاز PT5300. وفي عام ٢٠٢٢، أتاحت شركة DK-Technologies جهاز PT5300 (وPT5210/PT5230) كمصدر مفتوح . [ ٦٩ ]

توليد أنماط SDI (الرقمية)

تتضمن وحدات PT5210 وPT5230 وPT5300 المذكورة سابقًا مخارج SDI اختيارية بالإضافة إلى المخرجات التناظرية. وبينما تركز هذه المنتجات في الغالب على أنماط الإرسال الرقمي، فقد توفرت ترقية اختيارية للأجهزة لهذه الوحدات (PT8603/903 [ 70 ] لوحدة PT5210 وPT8633 لوحدتي PT5230/PT5300) توفر أنماط الدوائر التقليدية 4:3 و16:9 الخاصة بوحدة PM5644 (بالدقة القياسية فقط)، كما توفر مسار ترقية لإصدارات المكونات من وحدة PM5644. وعلى الرغم من أن هذا لم يكن الاستخدام المقصود، إلا أنه من المعروف أن هذه الوحدات استُخدمت مع عمليات الإرسال الرقمي حصرًا.

في حالة جهاز PT8633، تشمل الخيارات المتاحة تدرجًا رماديًا من 5 أو 10 خطوات لكلا التنسيقين، وخيار حذف الدوائر الزاوية لنمط 16:9 [ 71 ] [ 72 ] [ 73 ] ، بالإضافة إلى ميزات رقمية خاصة مثل شريط متحرك في المربع السفلي لاختبار ما إذا كان البث مباشرًا أم متوقفًا. [ 74 ] نظرًا لقيود الأجهزة، لم يكن من الممكن تفعيل كل من النص في المربع السفلي والشريط المتحرك، باستثناء حل بديل تم تطويره لـ SVT . [ 75 ] [ 76 ] [ 77 ] كما يمكن توليد صوت نبضي لاختبار التزامن. [ 78 ]

تشمل القنوات المعروفة 2RN في أيرلندا، [ 79 ] [ 80 ] [ 81 ] [ 82 ] [ 83 ] وTVB J2 في هونغ كونغ و ABC Television في أستراليا. [ 84 ] كما تُعرف مولدات أنماط رقمية أخرى تُنتج أنماطًا تُشبه نمط PM5644، مثل تلك التي تُنتجها شركة Promax . [ 85 ]

غير تابع لشركة فيليبس

تم توليد العديد من أنماط الدوائر التي تبثها شركة فيليبس بواسطة معدات غير تابعة لها. ومن بين هذه الشركات المصنعة: رودي آند شوارتز ، [ 86 ] وتكترونيكس ، [ 87 ] وشيباسوكو، وبروماكس إلكترونيكس . [ 88 ]

الاستخدام العالمي

بث PAL

استخدمت العديد من محطات البث التي اعتمدت نظام PAL ذو 625 خطًا شكلاً من أشكال نمط دائرة فيليبس.

أفريقيا

في جنوب إفريقيا ، استخدمت هيئة الإذاعة الجنوب أفريقية (SABC) [ 89 ] [ 90 ] نمط PM5544 منذ أن بدأت في اختبار أول نظام تلفزيوني لها في عام 1975، [ 91 ] لكن المذيعين المستقلين M-Net ، التي انطلقت في عام 1986، و e.tv ، التي انطلقت في عام 1998، اختاروا استخدام Telefunken FuBK بدلاً من ذلك.

في زيمبابوي ، تم استخدام نمط دائرة فيليبس من قبل مؤسسة إذاعة زيمبابوي (ZBC) [ 92 ] منذ بداية بثها الملون المنتظم في أوائل الثمانينيات، ليحل محل نمط اختبار رأس الهندي .

في الجزائر ، تم استخدام نمط دائرة فيليبس من قبل المؤسسة العامة للتلفزيون . [ 93 ]

في الصحراء الغربية ، استخدمت قناة RASD TV نسخة معدلة من نمط دائرة فيليبس .

آسيا والشرق الأوسط

جدارية بنمط دائرة فيليبس مرسومة على مبنى سكني في سنغافورة. [ 94 ]

تم تقديم نمط دائرة فيليبس لأول مرة في سنغافورة من قبل هيئة الإذاعة والتلفزيون الوطنية في سنغافورة (RTS؛ الآن Mediacorp ، بالاشتراك مع نسخة معدلة من بطاقة الاختبار F) عند بدء البث الملون المنتظم في سنغافورة في عام 1974. [ 95 ] [ 96 ] [ 97 ] في حين توقف ظهور نمط دائرة فيليبس على قناتي التلفزيون الرئيسيتين في البلاد ( القناة 5 والقناة 8 ) عند تقديم جداول البث على مدار 24 ساعة في عام 1995، استمر ظهور النمط على قنواتها الأقل شهرة والقنوات المتخصصة حتى حوالي عام 2005-2006.

تم تقديم نمط دائرة فيليبس لاحقًا في ماليزيا من قبل هيئة الإذاعة والتلفزيون الماليزية العامة (RTM) [ 98 ] [ 99 ] منذ بدء بثها الملون المنتظم في الفترة 1978-1980 (بدلاً من بطاقة اختبار باي أحادية اللون السابقة G) حتى تحولت إلى جدول زمني على مدار 24 ساعة في عام 2012؛ كما استخدمته أول محطة تجارية في البلاد TV3 منذ إطلاق خدمتها التلفزيونية في عام 1984 حتى اعتمدت جدولًا زمنيًا على مدار 24 ساعة في عام 2014. [ 100 ]

استخدمت هيئة الإذاعة والتلفزيون الإندونيسية الوطنية TVRI نمط دائرة فيليبس أيضًا ، ليحل محل بطاقة اختبار Telefunken FuBK السابقة، [ 101 ] منذ منتصف الثمانينيات وحتى تحولها إلى جدول زمني على مدار 24/7 في عام 2021. ثم استخدمت هيئة الإذاعة والتلفزيون الإندونيسية الخاصة Indosiar المملوكة لشركة Salim نفس بطاقة اختبار نمط دائرة فيليبس PM554 خلال فترة التوقف عن البث من عام 1995 إلى عام 2002. [ 102 ]

في تايلاند ، تم استخدام نمط دائرة فيليبس بواسطة القناة 5 [ 103 ] من عام 1974 (عندما كانت المحطة تنتقل إلى البث الملون؛ لتحل محل نمط اختبار رأس الهندي السابق ) حتى عام 1988 عندما تم استبدال نمط اختبار المحطة بنمط اختبار Telefunken FuBK . استُخدم نمط دائرة فيليبس أيضًا من قِبل القناة 7 منذ عام 1995 (عندما كانت المحطة تستبدل نمط Telefunken FuBK السابق [ 104 ] [ 105 ] الذي استُخدم من عام 1982 حتى عام 1995) [ 106 ] [ 107 ] [ 108 ] حتى تحولت إلى جدول بث على مدار الساعة طوال أيام الأسبوع في 11 مارس 2010. كما استُخدم نمط دائرة فيليبس من قِبل MCOT HD (التي كانت تُعرف آنذاك بالقناة 9) [ 109 ] من عام 1995 حتى تحولت إلى جدول بث على مدار الساعة طوال أيام الأسبوع في عام 2002. واستُخدم نمط دائرة فيليبس أيضًا من قِبل القناة 3 [ 110 ] في مايو 2010 لفترة وجيزة (من 21 إلى 24 مايو 2010) خلال الاحتجاجات السياسية التايلاندية لعام 2010 . كما تم استخدام النسخة المعدلة من نمط دائرة فيليبس من قبل ThaiPBS من عام 2008 [ 111 ] حتى عام 2010. كما تم استخدام نمط دائرة فيليبس من قبل هيئة البث الوطنية NBT [ 112 ] من عام 1996 حتى تحولت إلى جدول زمني على مدار 24/7 في عام 2008 (حتى عام 2019).

في بروناي دار السلام ، تم استخدام نمط دائرة فيليبس من قبل شبكة التليفزيون الوطنية الوحيدة المملوكة لحكومة بروناي راديو تيليفسيان بروناي في التسعينيات حتى 30 يونيو 2006.

في جمهورية الصين الشعبية ، استخدمت هيئة البث الوطنية CCTV [ 113 ] نمط دائرة فيليبس ، بالإضافة إلى بعض هيئات البث الإقليمية والمحلية مثل مجموعة شنتشن الإعلامية وتلفزيون الجنوب [ 114 ] في مقاطعة قوانغدونغ ، وقناة شيزانغ STV [ 115 ] في منطقة التبت ذاتية الحكم ، وقناة يوياو TV في مقاطعة تشجيانغ ، وتلفزيون نينغشيا [ 116 ] في منطقة نينغشيا هوي ذاتية الحكم . كما استخدمت CCTV لاحقًا نسخة معدلة بشكل كبير من مخطط الفحص PM5544 تُعرف باسم GB2097. [ 37 ] [ 38 ] واليوم، تتضمن العديد من تصميمات بطاقات الاختبار الحديثة في البر الرئيسي الصيني، كما هو الحال في هونغ كونغ، عناصر من تصميمات بطاقات الاختبار PM5544 وPM5644 و Snell & Wilcox . في هونغ كونغ ، استُخدمت بطاقة الاختبار PM5544 من قِبل RTV / ATV [ 117 ] [ 118 ] و TVB [ 119 ] [ 120 ] [ 121 ] منذ سبعينيات القرن الماضي (كبديل لبطاقة RMA 1946 وبطاقة EIA 1956 ) حتى الفترة ما بين 2007 و2009 تقريبًا. ثم تحولت TVB إلى تصميمات بطاقات الاختبار الخاصة بها المسماة PM5431. تضمنت بطاقة الاختبار الجديدة عناصر من تصميمات PM5544 وPM5644 وSnell & Wilcox SW2 في قناة HD Jade وقناتها الشقيقة TVB J2 على التوالي، بينما استمرت قنوات التلفزيون التناظرية في استخدام PM5544 حتى توقف البث نهائيًا في 1 ديسمبر 2020.

في إسرائيل ، تم استخدام نمط دائرة فيليبس من قبل هيئة البث الإسرائيلية (IBA) [ 122 ] والتلفزيون التعليمي الإسرائيلي (IETV) منذ إطلاق البث الملون في أوائل الثمانينيات، ليحل محل بطاقة اختبار فيليبس PM5540 أحادية اللون السابقة بعد تأخير دام قرابة عقد من الزمان في إدخال التلفزيون الملون إلى تلك الدولة لأسباب اجتماعية وسياسية مختلفة .

في قطر ، استخدمت قناة قطر التلفزيونية نمط دائرة فيليبس . [ 123 ] [ 124 ]

في الكويت ، استخدم تلفزيون الكويت نمط دائرة فيليبس ، ليحل محل نمط اختبار رأس الهندي. [ 125 ]

في الأردن ، استخدمت مؤسسة الإذاعة والتلفزيون الأردنية (JRTV) نمط دائرة فيليبس، إلى جانب المتغير المربع المذكور أعلاه، منذ بداية بثها الملون في منتصف السبعينيات، ليحل محل مخطط ماركوني أحادي اللون رقم 1.

استخدمت هيئة الإذاعة والتلفزيون السعودية (SBA) في المملكة العربية السعودية نسخةً معدلةً بشكلٍ كبير من نمط دائرة فيليبس من عام 1982 حتى عام 2009، حيث أُزيلت الأقواس الجانبية واستُبدل ربع النصف العلوي من دائرة PM5544 بخلفية بيضاء وسوداء وأشرطة ملونة. أما قناة أرامكو التلفزيونية الثالثة، التي كانت تبث لموظفي أرامكو وعائلاتهم المقيمين في المخيم السكني لأرامكو السعودية في الظهران ، فقد استخدمت نمط دائرة فيليبس القياسي (PM5534) مع فتحة الساعة. وقد حلّت هذه الأنماط محل نسخة معدلة من نمط اختبار رأس الهندي. [ 126 ]

أوقيانوسيا

كان نمط دائرة فيليبس شائع الاستخدام في أستراليا لسنوات عديدة، ولا سيما لدى هيئة الإذاعة الأسترالية (ABC) [ 127 ] منذ إطلاقها البث الملون في 1974-1975، وهيئة البث الخاصة (SBS) [ 128 ] منذ إطلاقها خدماتها التلفزيونية في عام 1980. كما استخدمته بعض المحطات التجارية. [ 129 ] [ 130 ] [ 131 ]

في نيوزيلندا ، تم استخدامه من قبل TVNZ [ 132 ] منذ إطلاق البث الملون في عام 1973. [ 133 ]

أوروبا

نمط دائرة فيليبس وبطاقات اختبار Telefunken FuBK في عرض توضيحي لتلفزيون الكابل الهولندي في مارس 1981.

في الدنمارك ، حيث ابتُكر نمط دائرة فيليبس، استخدمته هيئة الإذاعة الوطنية الدنماركية (DR) منذ إطلاق بثها الملون المنتظم عام 1970، [ 134 ] ليحل محل بطاقة الاختبار F وجهاز فيليبس PM5552 مباشرةً، [ 135 ] ولاحقًا بطاقة اختبار باي أحادية اللون G وجهاز فيليبس PM5540 ؛ بالإضافة إلى قناتها التجارية الأولى على مستوى البلاد، TV 2، خلال اختبارات ما قبل الإطلاق وساعات توقفها، ولاحقًا أيضًا على معظم قنواتها الإقليمية والمتخصصة. [ 136 ] كما استخدمت DR وTV 2 و TV 2 Film لاحقًا نمط دائرة فيليبس للشاشة العريضة للبث العريض منذ التسعينيات. في جرينلاند ، يتم استخدام نمط دائرة Philips القياسي والعريض من قبل هيئة الإذاعة العامة Kalaallit Nunaata Radioa (KNR) منذ إطلاقها للخدمات التلفزيونية في عام 1982. [ 25 ] يتم استخدام نسخة معدلة من نمط دائرة Philips ذات الشاشة العريضة من قبل هيئة الإذاعة العامة في جزر فارو Kringvarp Føroya (KvF) جنبًا إلى جنب مع أشرطة الألوان EBU خلال ساعات خارج الهواء. [ 137 ]

في هولندا ، حيث يقع المقر الرئيسي لشركة فيليبس، بدأ استخدام نمط دائرة فيليبس [ 138 ] [ 139 ] [ 140 ] [ 141 ] من قبل شركة الاتصالات والبريد الهولندية ( Staatsbedrijf der Posterijen, Telegrafie en Telefonie ) لصالح قطاع التلفزيون اعتبارًا من 1 يناير 1974، بالتناوب مع شرائح اختبار الألوان. كما استخدمت شركة نوزيما ، المشغلة لجميع البنية التحتية الوطنية للبث الإذاعي والتلفزيوني في هولندا، نمط دائرة فيليبس. [ 142 ] ابتداءً من 1 مارس 1975، بدأ نظام البث العام الهولندي أيضًا باستخدام نمط دائرة فيليبس على قنواته التلفزيونية، ليحل محل مخطط دقة RMA 1946 أحادي اللون، وبطاقة اختبار رقعة الشطرنج الإلكترونية أحادية اللون التي يُنتجها مولد إشارة الفيديو Philips GM 2671/50، [ 143 ] وبطاقة اختبار الألوان المبكرة Philips PM5552، وبعد أواخر الثمانينيات، نمط اختبار EBU الإلكتروني أحادي اللون وبطاقة اختبار Philips PM5540 أحادية اللون. [ 144 ] من الثمانينيات وحتى نهاية جميع عمليات بث بطاقات الاختبار العامة في هولندا في ديسمبر 2004، كان نمط دائرة فيليبس (بصيغتيه القياسية والعريضة) يتناوب أيضًا مع Telefunken FuBK خلال فترات التوقف على قنوات التلفزيون العامة الهولندية. ومع ذلك، لا تزال Ziggo ، أكبر مزود لخدمات التلفزيون الكبلي في هولندا، تقدم نمط دائرة فيليبس العريض على القناة 997.

استخدمت هيئة الإذاعة البريطانية (BBC) في المملكة المتحدة أحيانًا نسخةً معدلةً قليلاً من نمط دائرة فيليبس، تُسمى بطاقة الاختبار G [ 145 ] ، من عام 1971 وحتى أواخر التسعينيات، بالتزامن مع بطاقة الاختبار F. واستخدمت هيئة البث المستقلة (IBA) هذه البطاقة في البداية خلال السبعينيات، أيضًا بالتزامن مع بطاقة الاختبار F وأشرطة ألوان الاتحاد الأوروبي للبث (EBU)، لكنها تخلت لاحقًا عن بطاقة الاختبار G وطورت بطاقة اختبار فريدة تُسمى ETP-1 ، والتي بدأ استخدامها على قناة ITV بدءًا من عام 1979. [ 146 ] ومع ذلك، استمرت كل من قناة لندن ويك إند التلفزيونية (LWT) [ 147 ] وقناة ITV التلفزيونية ، وهما شركتان تابعتان لشبكة ITV، في استخدام بطاقة الاختبار G حتى الثمانينيات. كما استُخدمت بطاقة الاختبار G في البث الأرضي منخفض الطاقة لقناة BFBS/SSVC التلفزيونية ، والذي كان يخدم أفراد القوات المسلحة البريطانية في ألمانيا الغربية وبرلين الغربية خلال الثمانينيات والتسعينيات. [ 148 ] كما تم استخدام نسخة معدلة من بطاقة الاختبار G لفترة وجيزة على قناة Sky One إلى جانب نمط Telefunken FuBK المبسط في أوائل التسعينيات. [ 149 ]

كما استخدمت هيئة الإذاعة والتلفزيون الأيرلندية (RTÉ) نمط دائرة فيليبس [ 150 ] في جمهورية أيرلندا (بالتزامن مع نسخة معدلة من أشرطة ألوان الاتحاد الأوروبي للبث التي تظهر بعد عزف النشيد الوطني الأيرلندي عند الإغلاق ) منذ بداية بثها الملون المنتظم في عام 1972 حتى تم استبدالها بنص التلفزيون المرئي الليلي لهيئة الإذاعة والتلفزيون الأيرلندية في منتصف عام 1996. [ 151 ]

في دول DACH ( ألمانيا ، النمسا، سويسرا)، استخدمت قناة RTL الألمانية التجارية الأرضية [ 152 ] وقناة Phoenix الألمانية العامة [ 153 ] [ 154 ] نمط دائرة فيليبس . واستخدمت هيئة الإذاعة النمساوية العامة ORF نسخة معدلة قليلاً من نمط دائرة فيليبس [ 155 ] . واقتصر استخدام نمط دائرة فيليبس في دول DACH على هذه القنوات فقط، حيث فضّلت معظم محطات التلفزيون في هذه المناطق استخدام بطاقة اختبار Telefunken FuBK عند اعتمادها البث التلفزيوني الملون.

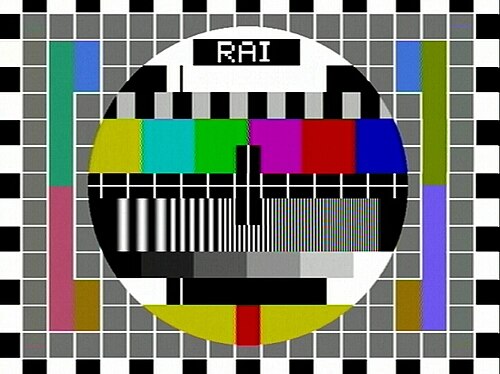

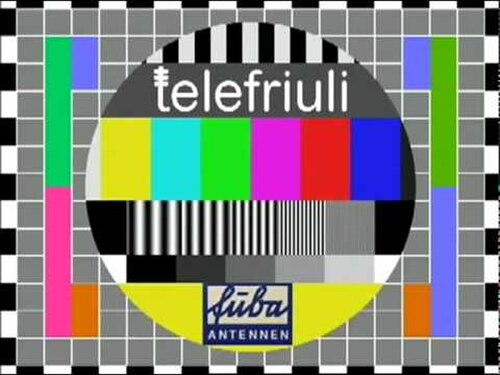

في إيطاليا ، قدمت هيئة الإذاعة والتلفزيون الوطنية RAI [ 156 ] نمط دائرة فيليبس عام 1977 بالتزامن مع إطلاقها أولى بثوثها الملونة المنتظمة، لتحل محل نسخ معدلة بشكل كبير من نمط اختبار رأس الهندي. لاحقًا، استخدمت RAI نسخة الشاشة العريضة من التسعينيات لبث PALplus. كما استخدمت Telefriuli نسخة معدلة بشكل كبير من PM5544 في الثمانينيات. [ 157 ]

في إسبانيا ، تم تقديم نمط دائرة فيليبس من قبل العديد من القنوات المستقلة والخاصة [ 158 ] في أوائل الثمانينيات، ولا سيما من قبل TV3 و El 33 و Telemadrid و Antena 3 و EITB و Canal+ Spain ، بالإضافة إلى وصلات البث الأرضي والفضائي التي تشغلها Retevisión و Telefónica Sistemas de Satélites . ومع ذلك، استخدمت هيئة البث العامة الوطنية الإسبانية TVE بشكل أساسي بطاقة اختبار الألوان الخاصة بها من عام 1975 حتى منتصف العقد الأول من القرن الحادي والعشرين، على الرغم من أنها استخدمت لفترة وجيزة في التسعينيات نمط دائرة PM5644 للشاشة العريضة.

في أيسلندا ، استخدمت هيئة الإذاعة الوطنية RÚV نمط دائرة فيليبس بنسبة 4:3 [ 159 ] [ 160 ] منذ بدء بثها الملون في الفترة 1973-1976، ولم تستبدل بطاقة اختبار فيليبس PM5540 أحادية اللون المعدلة بشكل كبير إلا بعد عام 1982. ثم استبدلت RÚV نمط 4:3 المذكور بنمط دائرة فيليبس عريض الشاشة في عام 2009، ثم أوقفت جميع بثها باستخدام بطاقة الاختبار في عام 2011. ومع ذلك، اختارت قناتا الاشتراك المملوكتان للقطاع الخاص، Stöð 2 (التي انطلقت عام 1986) و Sjónvarp Símans (التي انطلقت عام 1999)، عدم استخدام نمط دائرة فيليبس.

في جمهورية يوغوسلافيا الاشتراكية الاتحادية السابقة ، استخدمت هيئة الإذاعة والتلفزيون اليوغوسلافية (JRT) نمط دائرة فيليبس [ 161 ] بالتزامن مع بطاقة اختبار Telefunken FuBK. واستمر استخدام PM5544 لبعض الوقت بعد ذلك في بعض الدول التي خلفتها.

في بلغاريا ، أدخلت هيئة البث الوطنية الخاصة bTV [ 162 ] نمط دائرة فيليبس في نوفمبر 2000 مع بدء جداول برامجها الجديدة، لتحل محل أشرطة ألوان EBU ، المستخدمة منذ إطلاقها في 1 يونيو 2000. تم استخدام نمط دائرة فيليبس في بث بطاقات الاختبار حتى 17 فبراير 2001 بين الساعة 12:00 صباحًا و 06:00 صباحًا (في اليوم التالي، بدأت bTV البث على مدار 24 ساعة)، ومرتين في السنة أثناء صيانة جهاز الإرسال حتى عام 2013.

كما تم استخدام نمط دائرة فيليبس في المجر ، [ 163 ] وبلجيكا ، [ 164 ] [ 165 ] والنرويج ، [ 166 ] [ 167 ] والسويد . [ 168 ]

أمريكا الجنوبية

في الأرجنتين ، تم استخدام نمط دائرة فيليبس بواسطة América TV ، [ 169 ] و El Nueve [ 170 ] و El Trece منذ بداية بثها الملون في عام 1980.

بث SECAM

شملت قنوات SECAM التي استخدمت نمط دائرة فيليبس: TDF ( TF1 ، Antenne 2 ، FR3 ، [ 171 ] Canal+ ، [ 172 ] La Cinquième و M6 [ 173 ] ) في فرنسا ، وTélé Sahel في النيجر [ 174 ] ، والتلفزيون العراقي [ 175 ] في العراق ، وVTV [ 176 ] [ 177 ] في فيتنام ، و SNRT في المغرب . بدأت ERT [ 178 ] في اليونان و TVP [ 179 ] في بولندا باستخدام PM5544 لبث SECAM منذ سبعينيات القرن الماضي، واستمرتا في استخدامه بعد التحول إلى PAL في تسعينيات القرن الماضي. [ 180 ]

بث نظام NTSC

شملت قائمة مستخدمي نظام NTSC الذين استخدموا نمط دائرة فيليبس: CBFT [ 181 ] و CBMT [ 182 ] [ 183 ] ​​في كيبيك ، كندا ، و WBOY-TV و WNYW [ 184 ] في الولايات المتحدة، و DZBB-TV في الفلبين ، و Myawaddy TV في ميانمار ، و KBS و MBC [ 185 ] في كوريا الجنوبية ، و TTV [ 186 ] و CTV [ 187 ] و CTS [ 188 ] و FTV [ 189 ] في تايوان ، و RTNH في هايتي . [ 190 ] [ 191 ] كما استخدمت هيئة الإذاعة والتلفزيون اليابانية (NHK) نسخة من بطاقة الاختبار مكونة من 525 سطرًا ، مع اختلافات تقنية طفيفة مقارنةً بتلك المستخدمة من قبل هيئات البث الأمريكية والكندية، وذلك للتوافق مع نظام NTSC-J . [ 192 ]
