كربيد السيليكون

📅 آخر تحديث: ٢٦ يوليو ٢٠٢٦
✍️ نُشر في: ٢٦ يوليو ٢٠٢٦
📷 يحتوي على 17 صور
الموسوعة الحرة

كربيد السيليكون ( SiC )، المعروف أيضًا باسم كاربورندوم ( يُلفظ / ˌkɑːrbəˈrʌndəm / ) ، هو مركب كيميائي صلب يتكون من السيليكون والكربون . وهو شبه موصل ذو فجوة طاقة واسعة ، يوجد في الطبيعة على شكل معدن المويسانايت النادر للغاية ، ولكنه يُنتج بكميات كبيرة على شكل مسحوق وبلورات منذ عام 1893 لاستخدامه كمادة كاشطة . يمكن ربط حبيبات كربيد السيليكون معًا عن طريق التلبيد لتشكيل خزف شديد الصلابة يُستخدم على نطاق واسع في التطبيقات التي تتطلب متانة عالية، مثل فرامل الأقراص ، والقوابض ، والصفائح الباليستية في السترات الواقية من الرصاص . يمكن تنمية بلورات مفردة كبيرة من كربيد السيليكون باستخدام طريقة ليلي ، ويمكن تقطيعها إلى أحجار كريمة صناعية من المويسانايت .

تم عرض التطبيقات الإلكترونية لكربيد السيليكون مثل الثنائيات الباعثة للضوء (LEDs) وأجهزة الكشف في أجهزة الراديو المبكرة لأول مرة حوالي عام 1907. ويستخدم كربيد السيليكون في الأجهزة الإلكترونية لأشباه الموصلات التي تعمل في درجات حرارة عالية أو فولتيات عالية أو كليهما.

ظاهرة طبيعية

بلورة مويسانيت مفردة (حجمها ≈ 1 مم)

يوجد المويسانايت الطبيعي بكميات ضئيلة جدًا في أنواع معينة من النيازك ، ورواسب الكوروندوم ، والكمبرلايت . أما كربيد السيليكون المباع في العالم تقريبًا، بما في ذلك مجوهرات المويسانايت ، فهو صناعي .

تم اكتشاف المويسانايت الطبيعي لأول مرة عام 1893 كمكون صغير في نيزك كانيون ديابلو في أريزونا على يد فرديناند هنري مويسان ، الذي سُميت المادة باسمه عام 1905. [ 7 ] وقد أُثير جدل في البداية حول اكتشاف مويسان لكربيد السيليكون الطبيعي، لاحتمال تلوث عينته بشفرات منشار مصنوعة من كربيد السيليكون كانت متوفرة في السوق آنذاك. [ 8 ]

على الرغم من ندرته على الأرض، يُعدّ كربيد السيليكون شائعًا بشكل ملحوظ في الفضاء. وهو شكل شائع من غبار النجوم الموجود حول النجوم الغنية بالكربون ، وقد عُثر على أمثلة من هذا الغبار النجمي في حالة نقية داخل النيازك البدائية (غير المتغيرة). كربيد السيليكون الموجود في الفضاء والنيازك هو في الغالب من النوع بيتا . وقد كشف تحليل حبيبات كربيد السيليكون الموجودة في نيزك مورشيسون ، وهو نيزك كوندريتي كربوني ، عن نسب نظائرية شاذة للكربون والسيليكون، مما يشير إلى أن هذه الحبيبات نشأت خارج النظام الشمسي . [ 9 ]

تاريخ

التجارب المبكرة

تشمل طرق تصنيع كربيد السيليكون غير المنهجية، والأقل شهرة، والتي غالباً ما تكون غير موثقة ما يلي:

إنتاج واسع النطاق

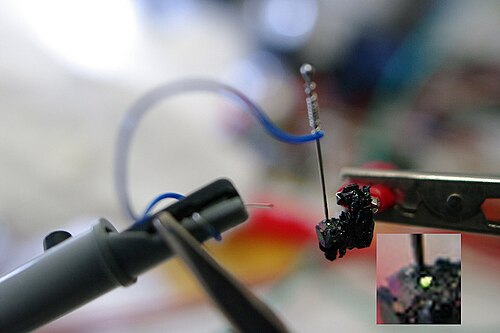

تكرار لتجارب HJ Round على مصابيح LED

يُنسب الفضل في الإنتاج واسع النطاق إلى إدوارد غودريتش أتشيسون عام 1891. [ 11 ] كان أتشيسون يحاول تحضير الماس الصناعي عندما سخّن خليطًا من الطين (سيليكات الألومنيوم) ومسحوق فحم الكوك (الكربون) في وعاء حديدي. أطلق على البلورات الزرقاء التي تشكلت اسم كاربورندوم ، معتقدًا أنها مركب جديد من الكربون والألومنيوم، يشبه الكوروندوم . كما قام هنري مويسان بتصنيع كربيد السيليكون (SiC) بعدة طرق، منها إذابة الكربون في السيليكون المنصهر، وصهر خليط من كربيد الكالسيوم والسيليكا، واختزال السيليكا بالكربون في فرن كهربائي.

حصل أتشيسون على براءة اختراع طريقة تصنيع مسحوق كربيد السيليكون في 28 فبراير 1893. [ 12 ] كما طوّر أتشيسون فرن الدفعات الكهربائية الذي لا يزال يُصنع به كربيد السيليكون حتى اليوم، وأسس شركة كاربوراندوم لتصنيع كربيد السيليكون بكميات كبيرة، لاستخدامه في البداية كمادة كاشطة. [ 13 ] في عام 1900، توصلت الشركة إلى تسوية مع شركة إلكتريك سميلتينغ آند ألومنيوم عندما منح قرار قاضٍ "الأولوية بشكل عام" لمؤسسيها "في اختزال الخامات والمواد الأخرى بالطريقة المتوهجة". [ 14 ]

استُخدم كربيد السيليكون (SiC) في البداية كمادة كاشطة، ثم استُخدم لاحقًا في تطبيقات إلكترونية. في مطلع القرن العشرين، استُخدم كربيد السيليكون ككاشف في أجهزة الراديو الأولى. [ 15 ] وفي عام 1907، أنتج هنري جوزيف راوند أول مصباح LED بتطبيق جهد كهربائي على بلورة من كربيد السيليكون، ولاحظ انبعاث ألوان الأصفر والأخضر والبرتقالي عند المهبط. وقد أعاد اكتشاف هذه الظاهرة لاحقًا أو. في. لوسيف في الاتحاد السوفيتي عام 1923. [ 16 ]

إنتاج

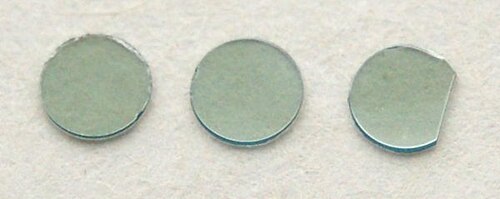

بلورات كربيد السيليكون الاصطناعية بقطر يبلغ حوالي 3 مم
رقائق سيليكون كربيد، قطر كل منها ست بوصات (حوالي 15 سم).

نظرًا لندرة المويسانايت الطبيعي، فإن معظم كربيد السيليكون صناعي. يُستخدم كربيد السيليكون كمادة كاشطة، بالإضافة إلى كونه شبه موصل ومُحاكيًا للماس بجودة الأحجار الكريمة. أبسط طريقة لتصنيع كربيد السيليكون هي دمج رمل السيليكا والكربون في فرن أتشيسون للمقاومة الكهربائية الجرافيتية عند درجة حرارة عالية تتراوح بين 1600 درجة مئوية (2910 درجة فهرنهايت) و 2500 درجة مئوية (4530 درجة فهرنهايت) . يمكن تحويل جزيئات ثاني أكسيد السيليكون الدقيقة الموجودة في المواد النباتية (مثل قشور الأرز) إلى كربيد السيليكون عن طريق تسخينها مع الكربون الزائد من المادة العضوية. [ 17 ] كما يمكن تحويل غبار السيليكا ، وهو منتج ثانوي لإنتاج السيليكون العنصري وسبائك الفيروسليكون، إلى كربيد السيليكون عن طريق تسخينه مع الجرافيت عند 1500 درجة مئوية (2730 درجة فهرنهايت) . [ 18 ]

تختلف نقاوة المادة المتكونة في فرن أتشيسون تبعًا لبُعدها عن مصدر حرارة المقاوم الجرافيتي . تتميز البلورات عديمة اللون، والصفراء الباهتة، والخضراء بأعلى درجات النقاوة، وتوجد بالقرب من المقاوم. يتغير لونها إلى الأزرق والأسود كلما ابتعدت عن المقاوم، وهذه البلورات الداكنة أقل نقاوة. يُعد النيتروجين والألومنيوم من الشوائب الشائعة، وهما يؤثران على التوصيل الكهربائي لكربيد السيليكون. [ 19 ]

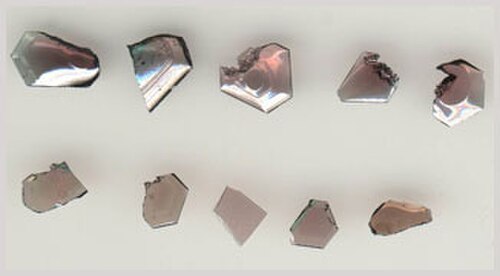

بلورات كربيد السيليكون الاصطناعية من نوع ليلي

يمكن تصنيع كربيد السيليكون النقي باستخدام عملية ليلي [ 20 ] ، حيث يُحوّل مسحوق كربيد السيليكون بالتسامي إلى مركبات عالية الحرارة من السيليكون والكربون وثنائي كربيد السيليكون (SiC₂ ) وثنائي كربيد السيليكون (Si₂C ) في جو من غاز الأرجون  عند درجة حرارة 2500 درجة مئوية، ثم يُعاد ترسيبها على شكل بلورات أحادية رقائقية [ 21 ] يصل حجمها إلى 2 × 2  سم، على ركيزة أبرد قليلاً. تُنتج هذه العملية بلورات أحادية عالية الجودة، معظمها من طور 6H-SiC (بسبب ارتفاع درجة حرارة النمو).

تُنتج عملية ليلي المُعدّلة، التي تتضمن التسخين الحثي في ​​بوتقات من الجرافيت، بلورات أحادية أكبر حجمًا يصل قطرها إلى 10  سم (4  بوصات)، أي أن مقطعها أكبر بـ 81 مرة مقارنةً بعملية ليلي التقليدية. [ 22 ] غالبًا ما تُنمّى رقائق كربيد السيليكون باستخدام هذه الطريقة، المعروفة في الصناعة باسم النقل الفيزيائي للبخار مع رقاقة بذرة مصنوعة من كربيد السيليكون. يُسخّن مسحوق كربيد السيليكون حتى يتسامى، ثم يبرد بخار كربيد السيليكون ويترسب أسفل بلورة البذرة. [ 23 ] [ 24 ]

يُنمّى كربيد السيليكون المكعب عادةً بعملية الترسيب الكيميائي للبخار (CVD) الأكثر تكلفة باستخدام السيلان والهيدروجين والنيتروجين. [ 19 ] [ 25 ] ويمكن تنمية طبقات كربيد السيليكون المتجانسة وغير المتجانسة باستخدام كلٍ من طرق الطور الغازي والسائل. [ 26 ]

لتكوين كربيد السيليكون ذي الأشكال المعقدة، يمكن استخدام بوليمرات ما قبل السيراميك كمواد أولية تُشكّل المنتج السيراميكي من خلال التحلل الحراري عند درجات حرارة تتراوح بين 1000 و1100  درجة مئوية. [ 27 ] تشمل المواد الأولية المستخدمة للحصول على كربيد السيليكون بهذه الطريقة: بولي كاربوسيلانات، وبولي (ميثيل سيلين) ، وبولي سيلازانات. [ 28 ] تُعرف مواد كربيد السيليكون المُستخلصة من خلال التحلل الحراري لبوليمرات ما قبل السيراميك باسم السيراميك المشتق من البوليمر . غالبًا ما يُجرى التحلل الحراري لبوليمرات ما قبل السيراميك في جو خامل عند درجات حرارة منخفضة نسبيًا. بالمقارنة مع عملية الترسيب الكيميائي للبخار، تُعدّ طريقة التحلل الحراري مفيدة لأن البوليمر يُمكن تشكيله بأشكال متنوعة قبل تحويله حراريًا إلى السيراميك. [ 29 ] [ 30 ] [ 31 ] [ 32 ]

يمكن أيضًا تصنيع رقائق السيليكون كاربيد (SiC) عن طريق قطع بلورة أحادية إما باستخدام منشار سلكي ماسي أو باستخدام الليزر. يُعد السيليكون كاربيد مادة شبه موصلة مفيدة تُستخدم في إلكترونيات الطاقة. [ 33 ]

البنية والخصائص

بنية الأشكال المتعددة الرئيسية لكربيد السيليكون.

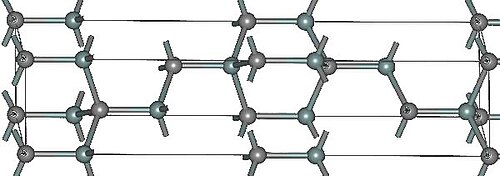

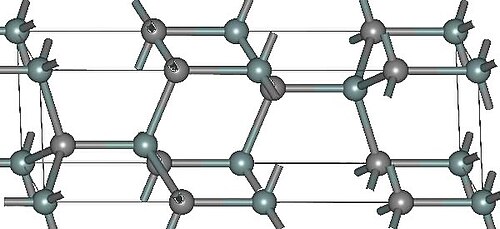

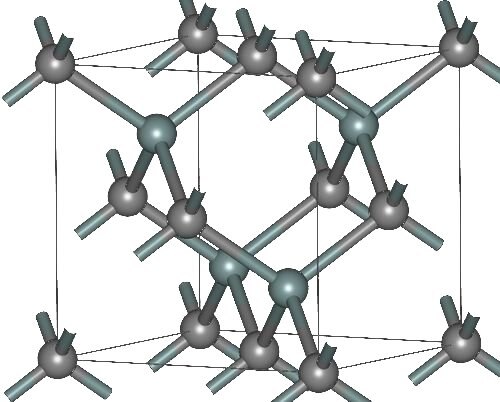

(β)3C-SiC4H-SiC(α)6H-SiC

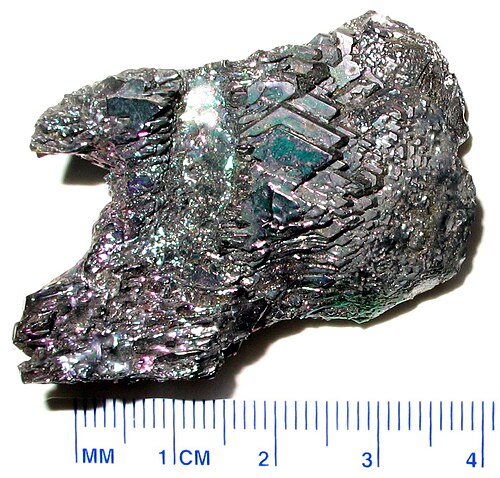

كربيد السيليكون، صورة ملتقطة تحت مجهر مجسم.

يوجد كربيد السيليكون في حوالي 250 شكلاً بلورياً. [ 34 ] كما يُنتج كربيد السيليكون في شكل زجاجي غير متبلور من خلال التحلل الحراري الجوي الخامل للبوليمرات ما قبل الخزفية . [ 27 ] يتميز تعدد أشكال كربيد السيليكون بوجود مجموعة كبيرة من البنى البلورية المتشابهة تُسمى الأنماط البلورية المتعددة. وهي عبارة عن اختلافات لنفس المركب الكيميائي، متطابقة في بعدين ومختلفة في البعد الثالث. وبالتالي، يمكن اعتبارها طبقات متراصة بتسلسل معين. [ 35 ]

يُعدّ كربيد السيليكون ألفا (α-SiC) الشكل البلوري الأكثر شيوعًا ، ويتكوّن عند درجات حرارة أعلى من 1700  درجة مئوية، وله بنية بلورية سداسية (شبيهة ببنية وورتزيت ). أما الشكل بيتا (β-SiC)، ذو البنية البلورية الزنك بليند (شبيهة بالألماس )، فيتكوّن عند درجات حرارة أقل من 1700 درجة مئوية. [ 36 ] وحتى وقت قريب، كان استخدام الشكل بيتا تجاريًا محدودًا نسبيًا، إلا أن الاهتمام يتزايد الآن باستخدامه كحامل للمحفزات غير المتجانسة ، نظرًا لمساحة سطحه الأكبر مقارنةً بالشكل ألفا.

خصائص الأنواع المتعددة الرئيسية لـ SiC [ 5 ] [ 29 ]
متعدد الأنماط3C (β)4 ساعات6H (α)
البنية البلوريةبليند الزنك (مكعب)سداسيسداسي
المجموعة الفضائيةT 2 d -F 4 3mC 4 6v -P6 3 mcC 4 6v -P6 3 mc
رمز بيرسونcF8hP8hP12
ثوابت الشبكة (Å)4.35963.0730؛ 10.0533.0810؛ 15.12
الكثافة (جم/ سم³ )3.213.213.21
فجوة النطاق (إلكترون فولت)2.363.233.05
معامل الحجم (جيجا باسكال)250220220
الموصلية الحرارية (واط / متر / كلفن ) عند 300  كلفن (انظر [ 37 ] [ 38 ] لمعرفة اعتمادها على درجة الحرارة)320348325
معامل التمدد الحراري (10 −6 K −1 ) @300 K (انظر [ 39 ] لمعرفة اعتماده على درجة الحرارة)--2.28 (⊥ c ); 2.49 (∥ c )2.25

كربيد السيليكون النقي عديم اللون. أما اللون البني إلى الأسود للمنتج الصناعي فينتج عن شوائب الحديد . [ 40 ] ويعود اللمعان الشبيه بقوس قزح للبلورات إلى تداخل طبقة رقيقة من ثاني أكسيد السيليكون المتكونة على السطح.

تُعدّ درجة حرارة التسامي العالية لكربيد السيليكون (حوالي 2700  درجة مئوية) ميزةً تجعله مفيدًا في صناعة المحامل وأجزاء الأفران. لا ينصهر كربيد السيليكون، بل يبدأ بالتسامي عند درجة حرارة تقارب 2700  درجة مئوية، مثل الجرافيت، حيث يتميز بضغط بخاري ملحوظ عند هذه الدرجة. كما أنه خامل كيميائيًا للغاية، ويعود ذلك جزئيًا إلى تكوّن طبقة رقيقة مُخَمَّلة من ثاني أكسيد السيليكون (SiO₂) . ويُوجد حاليًا اهتمام كبير باستخدامه كمادة شبه موصلة في الإلكترونيات، حيث تجعله موصليته الحرارية العالية، وقوة انهياره الكهربائي العالية، وكثافة تياره القصوى العالية، أكثر جدوى من السيليكون في الأجهزة عالية الطاقة. [ 41 ] يتميز كربيد السيليكون بمعامل تمدد حراري منخفض جدًا يبلغ حوالي 2.3 × 10⁻⁶ كلفن⁻¹ عند درجة حرارة تقارب 300 كلفن (لكربيد السيليكون 4H و6H)، ولا يشهد أي تحولات طورية في نطاق درجات الحرارة من 5 كلفن إلى 340 كلفن ، والتي من شأنها أن تُسبب انقطاعات في معامل التمدد الحراري. [ 19 ] [ 39 ]

الموصلية الكهربائية

كربيد السيليكون هو شبه موصل ، ويمكن تطعيمه من النوع السالب (n) بالنيتروجين أو الفوسفور ، ومن النوع الموجب (p) بالبريليوم أو البورون أو الألومنيوم أو الغاليوم . [ 5 ] وقد تم تحقيق الموصلية المعدنية عن طريق التطعيم المكثف بالبورون أو الألومنيوم أو النيتروجين.

تم رصد خاصية الموصلية الفائقة في مركبات 3C-SiC:Al و3C-SiC:B و6H-SiC:B عند درجات حرارة متقاربة تبلغ حوالي 1.5 كلفن. [ 36 ] [ 42 ] ومع ذلك، لوحظ اختلاف جوهري في سلوك المجال المغناطيسي بين تطعيم الألومنيوم والبورون: فـ 3C-SiC:Al من النوع الثاني . في المقابل، 3C-SiC:B من النوع الأول ، وكذلك 6H-SiC:B. وبالتالي، يبدو أن خصائص الموصلية الفائقة تعتمد بشكل أكبر على المادة المطعمة (البورون مقابل الألومنيوم) أكثر من اعتمادها على البنية البلورية (3C- مقابل 6H-). في محاولة لتفسير هذا التباين، لوحظ أن البورون يحل محل الكربون في كربيد السيليكون، بينما يحل الألومنيوم محل السيليكون. لذلك، فإن الألومنيوم والبورون "يتفاعلان" مع بيئات مختلفة في كلا النوعين البلوريين. [ 43 ]

الاستخدامات

أدوات الكشط والقطع

أقراص قطع مصنوعة من كربيد السيليكون

في مجال التصنيع، يُستخدم كربيد السيليكون لصلابته في عمليات التشغيل الكاشطة مثل التجليخ والصقل والقطع بنفث الماء والسفع الرملي . يوفر كربيد السيليكون بديلاً أكثر حدة وصلابة للسفع الرملي مقارنةً بأكسيد الألومنيوم . تُرقّق جزيئات كربيد السيليكون على الورق لصنع ورق الصنفرة وشريط التثبيت على ألواح التزلج . [ 44 ]

في مجال الفنون، يعتبر كربيد السيليكون مادة كاشطة شائعة في صناعة الأحجار الكريمة الحديثة نظرًا لمتانة المادة وانخفاض تكلفتها.

في عام ١٩٨٢، تم اكتشاف مركب فائق القوة من أكسيد الألومنيوم وشعيرات كربيد السيليكون . ولم يستغرق تطوير هذا المركب، الذي تم إنتاجه مخبرياً، إلى منتج تجاري سوى ثلاث سنوات. وفي عام ١٩٨٥، طُرحت في الأسواق أولى أدوات القطع التجارية المصنوعة من هذا المركب المدعم بشعيرات الألومينا وكربيد السيليكون. [ ٤٥ ]

المواد الهيكلية

يُستخدم كربيد السيليكون في صناعة صفائح الحماية من الصدمات في السترات الواقية من الرصاص

في ثمانينيات وتسعينيات القرن الماضي، دُرِسَ كربيد السيليكون في العديد من البرامج البحثية لتوربينات الغاز عالية الحرارة في أوروبا واليابان والولايات المتحدة . وكان الهدف من هذه المكونات استبدال شفرات التوربينات أو ريش الفوهات المصنوعة من سبائك النيكل الفائقة. [ 46 ] إلا أن أياً من هذه المشاريع لم يُفضِ إلى إنتاج كميات كبيرة، ويعود ذلك أساساً إلى انخفاض مقاومته للصدمات ومتانته ضد الكسر . [ 47 ]

يُستخدم كربيد السيليكون، كغيره من الخزف الصلب (وخاصةً الألومينا وكربيد البورون )، في الدروع المركبة (مثل درع تشوبهام )، وفي الصفائح الخزفية المستخدمة في السترات الواقية من الرصاص. وقد استخدمت شركة بيناكل آرمور أقراصًا من كربيد السيليكون في درع دراغون سكين . [ 48 ] ويمكن تحسين مقاومة الكسر في دروع كربيد السيليكون من خلال ظاهرة النمو غير الطبيعي للحبيبات (AGG). وقد يُسهم نمو حبيبات كربيد السيليكون الطويلة بشكل غير طبيعي في تعزيز المتانة من خلال تجسير آثار الشقوق، على غرار تقوية الشعيرات. وقد سُجلت تأثيرات مماثلة لتعزيز المتانة بفعل النمو غير الطبيعي للحبيبات في نتريد السيليكون ( Si3N4 ) . [ 49 ]

يُستخدم كربيد السيليكون كمادة داعمة ورفوف في الأفران ذات درجات الحرارة العالية، مثل أفران حرق السيراميك، وصهر الزجاج، وصب الزجاج. وتتميز رفوف أفران كربيد السيليكون بأنها أخف وزنًا وأكثر متانة من رفوف الألومينا التقليدية. [ 50 ]

في ديسمبر 2015، ذُكرت عملية حقن جزيئات نانوية من كربيد السيليكون في المغنيسيوم المنصهر كطريقة لإنتاج سبيكة جديدة قوية ومرنة مناسبة للاستخدام في مجالات الطيران والفضاء والسيارات والإلكترونيات الدقيقة. [ 51 ]

قطع غيار السيارات

مكابح قرصية من كربيد السيليكون "الكربون-السيراميك" في سيارة بورش كاريرا جي تي

يُستخدم مركب الكربون-الكربون المُشبع بالسيليكون في أقراص المكابح "السيراميكية" عالية الأداء ، لقدرته على تحمل درجات الحرارة القصوى. يتفاعل السيليكون مع الجرافيت في مركب الكربون-الكربون ليتحول إلى كربيد السيليكون المُقوى بألياف الكربون (C/SiC). تُستخدم هذه الأقراص في بعض السيارات الرياضية، والسيارات الخارقة، بالإضافة إلى سيارات الأداء العالي الأخرى، بما في ذلك بورش كاريرا جي تي ، وبوغاتي فيرون ، وشيفروليه كورفيت ZR1 ، وماكلارين P1 ، وبنتلي ، وفيراري، ولامبورغيني ، وبعض سيارات أودي عالية الأداء . كما يُستخدم كربيد السيليكون في صورة مُلبدة في مرشحات جسيمات الديزل . ويُستخدم أيضًا كمادة مُضافة للزيوت لتقليل الاحتكاك والانبعاثات والاهتزازات.

بوتقات الصب

يُستخدم كربيد السيليكون في البواتق لحفظ المعادن المنصهرة في تطبيقات المسابك الصغيرة والكبيرة. [ 56 ] [ 57 ]

الأنظمة الكهربائية

كان أول استخدام كهربائي لكربيد السيليكون (SiC) كحماية من الصواعق في مانعات الصواعق في أنظمة الطاقة الكهربائية. يجب أن تُظهر هذه الأجهزة مقاومة عالية حتى يصل الجهد عبرها إلى عتبة معينة V<sub> T </sub>، وعندها يجب أن تنخفض مقاومتها إلى مستوى أدنى وتحافظ على هذا المستوى حتى ينخفض ​​الجهد المطبق إلى ما دون V<sub> T </sub>، مما يؤدي إلى تصريف التيار إلى الأرض. [ 58 ]

أُدرك مبكراً أن مقاومة كربيد السيليكون (SiC) تعتمد على الجهد ، ولذا وُصلت أعمدة من حبيبات كربيد السيليكون بين خطوط نقل الطاقة عالية الجهد والأرض. عندما ترفع صاعقةٌ الجهدَ بشكل كافٍ، يصبح عمود كربيد السيليكون موصلاً، مما يسمح لتيار الصاعقة بالمرور بأمان إلى الأرض بدلاً من مروره عبر خط الطاقة. وقد أثبتت أعمدة كربيد السيليكون قدرتها على التوصيل بشكل ملحوظ عند جهود التشغيل العادية لخطوط الطاقة، ولذلك كان لا بد من وضعها على التوالي مع فجوة شرارة . تتأين فجوة الشرارة هذه وتصبح موصلة عندما ترفع الصاعقة جهد موصل خط الطاقة، مما يؤدي فعلياً إلى توصيل عمود كربيد السيليكون بين موصل الطاقة والأرض. فجوات الشرارة المستخدمة في مانعات الصواعق غير موثوقة، إما أنها تفشل في إحداث قوس كهربائي عند الحاجة أو تفشل في الانقطاع بعد ذلك، وفي الحالة الأخيرة يكون ذلك بسبب تلف المادة أو التلوث بالغبار أو الملح. كان الهدف الأصلي من استخدام أعمدة كربيد السيليكون هو الاستغناء عن فجوة الشرارة في مانعات الصواعق. استُخدمت مانعات الصواعق المصنوعة من كربيد السيليكون ذات الفجوة للحماية من الصواعق، وبيعت تحت العلامات التجارية GE و Westinghouse ، وغيرها. وقد حلت محلها إلى حد كبير المقاومات المتغيرة عديمة الفجوة التي تستخدم أعمدة من حبيبات أكسيد الزنك . [ 59 ]

عناصر الدوائر الإلكترونية

كان كربيد السيليكون أول مادة شبه موصلة ذات أهمية تجارية. وقد حصل هنري هاريسون تشيس دانوودي على براءة اختراع لثنائي كاشف راديو بلوري مصنوع من "كربيد السيليكون الاصطناعي" (كاربوراندوم). وقد وجد هذا الثنائي استخدامًا مبكرًا واسعًا في أجهزة الاستقبال على متن السفن.

أجهزة إلكترونيات الطاقة

في عام 1993، اعتُبر كربيد السيليكون شبه موصل في كلٍ من الأبحاث والإنتاج الكمي المبكر ، لما يوفره من مزايا للأجهزة السريعة، والمعالجة في درجات حرارة عالية، و/أو ذات جهد عالٍ. وكانت أولى الأجهزة المتاحة هي ثنائيات شوتكي ، تلتها ترانزستورات FET ذات البوابة الوصلية وترانزستورات MOSFET للتبديل عالي الطاقة. كما وُصفت الترانزستورات ثنائية القطب والثايرستورات . [ 41 ]

تمثلت إحدى المشكلات الرئيسية التي واجهت تسويق كربيد السيليكون في التخلص من العيوب، مثل الانخلاعات الحافية، والانخلاعات اللولبية (المجوفة والمغلقة)، والعيوب المثلثية، وانخلاعات المستوى القاعدي. [ 60 ] ونتيجة لذلك، أظهرت الأجهزة المصنوعة من بلورات كربيد السيليكون في البداية أداءً ضعيفًا في منع التيار العكسي، على الرغم من أن الباحثين يبذلون جهودًا حثيثة لإيجاد حلول لتحسين أداء الانهيار. [ 61 ] وبصرف النظر عن جودة البلورة، فقد أعاقت مشكلات التفاعل بين كربيد السيليكون وثاني أكسيد السيليكون تطوير ترانزستورات MOSFET للطاقة وترانزستورات ثنائية القطب ذات البوابة المعزولة القائمة على كربيد السيليكون . وعلى الرغم من أن الآلية لا تزال غير واضحة، فقد قللت عملية النتردة بشكل كبير من العيوب المسببة لمشكلات التفاعل. [ 62 ]

في عام 2008، طُرحت أولى ترانزستورات JFET التجارية بجهد 1200 فولت في السوق، [ 63 ] وتلتها في عام 2011 أولى ترانزستورات MOSFET التجارية بجهد 1200 فولت. وتتوفر ترانزستورات JFET الآن بجهد يتراوح بين 650 و1700 فولت ومقاومة منخفضة تصل إلى 25 ملي أوم. وإلى جانب مفاتيح SiC وثنائيات شوتكي SiC (المعروفة أيضًا باسم ثنائي شوتكي الحاجز، SBD ) في عبوات TO-247 و TO-220 الشائعة ، بدأت الشركات في وقت أبكر من ذلك بتضمين الرقائق المجردة في وحدات إلكترونيات الطاقة الخاصة بها .

وجدت ثنائيات SiC SBD انتشارًا واسعًا في السوق، حيث تُستخدم في دوائر تصحيح معامل القدرة (PFC) ووحدات طاقة IGBT . [ 64 ] تُقدم مؤتمرات مثل المؤتمر الدولي لأنظمة إلكترونيات الطاقة المتكاملة (CIPS) تقارير دورية عن التقدم التكنولوجي لأجهزة طاقة SiC. وتتمثل التحديات الرئيسية التي تواجه إطلاق العنان الكامل لقدرات أجهزة طاقة SiC فيما يلي:

  • تشغيل البوابة: غالبًا ما تتطلب أجهزة SiC مستويات جهد تشغيل البوابة التي تختلف عن نظيراتها المصنوعة من السيليكون، وقد تكون غير متماثلة، على سبيل المثال، +20  فولت و -5  فولت. [ 65 ]
  • التغليف: قد تتمتع رقائق كربيد السيليكون بكثافة طاقة أعلى من أجهزة الطاقة المصنوعة من السيليكون، كما أنها قادرة على تحمل درجات حرارة أعلى تتجاوز حد السيليكون البالغ 150  درجة مئوية. لذا، تتطلب تقنيات ربط الرقائق الجديدة، مثل التلبيد، إزالة الحرارة من الأجهزة بكفاءة وضمان اتصال موثوق. [ 66 ]

ابتداءً من سيارة تسلا موديل 3، تستخدم العواكس في وحدة القيادة 24 زوجًا من رقائق MOSFET المصنوعة من كربيد السيليكون (SiC) ، كل منها مصمم لتحمل جهد 650 فولت. وقد منح كربيد السيليكون شركة تسلا ميزة كبيرة على الرقائق المصنوعة من السيليكون من حيث الحجم والوزن. وتخطط العديد من شركات تصنيع السيارات لدمج كربيد السيليكون في أجهزة إلكترونيات الطاقة في منتجاتها. ومن المتوقع حدوث زيادة كبيرة في إنتاج كربيد السيليكون، بدءًا من مصنع ضخم افتتحته شركة وولفسبيد في عام 2022 ، في شمال ولاية نيويورك. [ 67 ] [ 68 ]

مصباح LED فوق بنفسجي (يعتمد على InGaN )

مصابيح LED

اكتُشفت ظاهرة التألق الكهربائي عام 1907 باستخدام كربيد السيليكون، واعتمدت بعض أوائل مصابيح LED التجارية على هذه المادة. عندما طرحت شركة جنرال إلكتريك الأمريكية مصباحها الصلب SSL-1 في مارس 1967، مستخدمةً شريحة صغيرة من كربيد السيليكون شبه الموصل لإصدار نقطة من الضوء الأصفر، كان حينها ألمع مصباح LED في العالم. [ 69 ] وبحلول عام 1970، تفوقت عليه مصابيح LED الحمراء الأكثر سطوعًا، لكن استمر تصنيع مصابيح LED الصفراء المصنوعة من 3C-SiC في الاتحاد السوفيتي خلال سبعينيات القرن العشرين [ 70 ] ، ومصابيح LED الزرقاء (6H-SiC) في جميع أنحاء العالم خلال ثمانينيات القرن العشرين. [ 71 ]

توقف إنتاج مصابيح LED المصنوعة من الكربيد سريعًا عندما أظهرت مادة مختلفة، وهي نتريد الغاليوم  ، انبعاثًا ضوئيًا أكثر سطوعًا بمقدار 10 إلى 100 مرة. ويعود هذا الاختلاف في الكفاءة إلى فجوة النطاق غير المباشرة غير المواتية لكربيد السيليكون، بينما يتميز نتريد الغاليوم بفجوة نطاق مباشرة تُحسّن انبعاث الضوء. ومع ذلك، لا يزال كربيد السيليكون أحد المكونات المهمة لمصابيح LED: فهو ركيزة شائعة لنمو أجهزة نتريد الغاليوم، كما أنه يُستخدم كمشتت حراري في مصابيح LED عالية الطاقة. [ 71 ]

علم الفلك

يُعدّ معامل التمدد الحراري المنخفض [ 39 ] ، والصلابة العالية، والمتانة، والتوصيل الحراري، من أهمّ ما يجعل كربيد السيليكون مادةً مرغوبةً لصناعة المرايا في التلسكوبات الفلكية . وقد تمّ تطوير تقنية نموّه ( الترسيب الكيميائي للبخار ) لإنتاج أقراص من كربيد السيليكون متعدد البلورات يصل قطرها إلى 3.5 متر (11 قدمًا) ، والعديد من التلسكوبات، مثل تلسكوب هيرشل الفضائي، مُجهّزةٌ بالفعل ببصريات من كربيد السيليكون [ 72 ] [ 73 ]، كما أنّ الأنظمة الفرعية لمركبة مرصد غايا الفضائي مُثبّتةٌ على إطار صلب من كربيد السيليكون، ممّا يُوفّر بنيةً مستقرةً لا تتمدد أو تنكمش بفعل الحرارة.

قياس درجة الحرارة باستخدام الخيوط الرقيقة

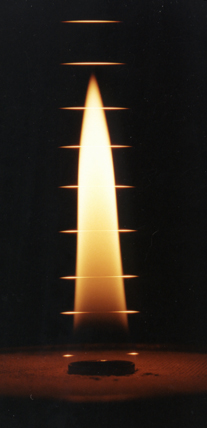

اختبار اللهب وألياف كربيد السيليكون المتوهجة. يبلغ ارتفاع اللهب حوالي 7 سم (2.8 بوصة) .

تُستخدم ألياف كربيد السيليكون لقياس درجات حرارة الغازات بتقنية بصرية تُسمى قياس درجة الحرارة بالخيوط الرقيقة. تتضمن هذه التقنية وضع خيط رفيع في تيار غاز ساخن، حيث يمكن ربط الانبعاثات الإشعاعية من الخيط بدرجة حرارته. الخيوط عبارة عن ألياف من كربيد السيليكون بقطر 15  ميكرومترًا، أي ما يُعادل خُمس قطر شعرة الإنسان تقريبًا. نظرًا لرقة هذه الألياف، فإنها لا تُؤثر بشكل كبير على اللهب، وتبقى درجة حرارتها قريبة من درجة حرارة الغاز المحيط.  يمكن قياس درجات حرارة تتراوح بين 800 و2500 كلفن. [ 74 ] [ 75 ]

عناصر التسخين

توجد إشارات إلى عناصر التسخين المصنوعة من كربيد السيليكون منذ أوائل القرن العشرين، عندما كانت تُنتجها شركة أتشيسون كاربوراندوم في الولايات المتحدة وشركة إي كي إل في برلين. وقد وفر كربيد السيليكون درجات حرارة تشغيل أعلى مقارنةً بالسخانات المعدنية. تُستخدم عناصر كربيد السيليكون اليوم في صهر الزجاج والمعادن غير الحديدية، والمعالجة الحرارية للمعادن، وإنتاج الزجاج المصقول ، وإنتاج السيراميك ومكونات الإلكترونيات، ومشعلات الشعلات التجريبية لسخانات الغاز، وغيرها. [ 76 ]

الحماية الحرارية

تتضمن الطبقة الخارجية للحماية الحرارية للدرع الحراري القابل للنفخ LOFTID التابع لناسا نسيجًا خزفيًا مصنوعًا من كربيد السيليكون، بألياف ذات قطر صغير جدًا بحيث يمكن تجميعها وغزلها في خيوط. [ 77 ]

التطبيقات النووية

نظراً لقدرة كربيد السيليكون الاستثنائية على امتصاص النيوترونات ، يُستخدم كغلاف للوقود في المفاعلات النووية وكمادة لاحتواء النفايات النووية . [ 78 ] كما يُستخدم في إنتاج كاشفات الإشعاع لرصد مستويات الإشعاع في المنشآت النووية، والرصد البيئي، والتصوير الطبي . [ 79 ] ويجري تطوير مستشعرات وإلكترونيات كربيد السيليكون لتطبيقات المفاعلات النووية، تحسباً لاستخدامها في محطات الطاقة النووية على سطح المريخ مستقبلاً ، وفي محطات الطاقة النووية الصغيرة الأرضية الناشئة. [ 80 ]

جزيئات الوقود النووي والكسوة

يُعدّ كربيد السيليكون مادةً مهمةً في جزيئات الوقود المغلفة بطبقة TRISO ، وهو نوع من الوقود النووي يُستخدم في المفاعلات المبردة بالغاز ذات درجات الحرارة العالية، مثل مفاعل الحصى . تُوفر طبقة كربيد السيليكون الدعم الهيكلي لجزيئات الوقود المغلفة، وتُمثل الحاجز الرئيسي لانتشار نواتج الانشطار. [ 81 ]

تمت دراسة مادة كربيد السيليكون المركبة لاستخدامها كبديل لتغليف الزيركالوي في مفاعلات الماء الخفيف . أحد أسباب هذه الدراسة هو أن الزيركالوي يعاني من هشاشة الهيدروجين نتيجة تفاعل التآكل مع الماء، مما يؤدي إلى انخفاض في مقاومة الكسر مع ازدياد النسبة الحجمية للهيدريدات الشعاعية. وتزداد هذه الظاهرة بشكل كبير مع ارتفاع درجة الحرارة، مما يضر بالمادة. [ 82 ] لا يعاني تغليف كربيد السيليكون من هذا التدهور الميكانيكي، بل يحتفظ بخصائص قوته مع ارتفاع درجة الحرارة. يتكون المركب من ألياف كربيد السيليكون ملفوفة حول طبقة داخلية من كربيد السيليكون ومحاطة بطبقة خارجية من كربيد السيليكون. [ 83 ] وقد تم الإبلاغ عن مشاكل تتعلق بإمكانية وصل أجزاء مركب كربيد السيليكون. [ 84 ]

مجوهرات

خاتم خطوبة من الماس المويسانتي

يُطلق على كربيد السيليكون، عند استخدامه كحجر كريم في صناعة المجوهرات ، اسم "المويسانايت الصناعي" أو ببساطة "المويسانايت" نسبةً إلى اسم المعدن. يُشبه المويسانيت الماس في عدة جوانب مهمة: فهو شفاف وصلب (9-9.5 على مقياس موس ، مقارنةً بـ 10 للماس)، ومعامل انكساره يتراوح بين 2.65 و2.69 (مقارنةً بـ 2.42 للماس). المويسانيت أصلب قليلاً من الزركونيا المكعبة الشائعة . على عكس الماس، يتميز المويسانيت بانكسار ضوئي قوي . لهذا السبب، تُقطع مجوهرات المويسانيت على طول المحور البصري للبلورة لتقليل تأثيرات الانكسار الضوئي. كما أنه أخف وزنًا (كثافته 3.21 جم/سم³ مقابل 3.53 جم/سم³ ) ، وأكثر مقاومة للحرارة من الماس. ينتج عن ذلك حجر ذو بريق أعلى ، وأوجه أكثر حدة، ومرونة جيدة. يمكن وضع أحجار المويسانايت السائبة مباشرةً في قوالب خواتم الشمع لصبها بتقنية الشمع المفقود، كما هو الحال مع الماس، [ 85 ] إذ يبقى المويسانايت سليمًا عند درجات حرارة تصل إلى 1800 درجة مئوية (3270 درجة فهرنهايت) . وقد شاع استخدام المويسانايت كبديل للماس، وقد يُشتبه به خطأً على أنه ماس، نظرًا لأن موصليته الحرارية أقرب إلى موصلية الماس من أي بديل آخر. لا تستطيع العديد من أجهزة اختبار الماس الحراري التمييز بين المويسانايت والماس، لكن يتميز هذا الحجر الكريم بانكساره المزدوج وتألقه الأخضر أو ​​الأصفر الخفيف جدًا تحت الأشعة فوق البنفسجية. كما تحتوي بعض أحجار المويسانايت على شوائب منحنية تشبه الخيوط، وهي شوائب لا توجد أبدًا في الماس. [ 86 ]

إنتاج الصلب

قطعة من كربيد السيليكون تستخدم في صناعة الصلب

يُستخدم كربيد السيليكون، المذاب في فرن الأكسجين القاعدي المستخدم في صناعة الصلب ، كوقود . تسمح الطاقة الإضافية المتحررة للفرن بمعالجة كمية أكبر من الخردة بنفس كمية المعدن المنصهر. كما يمكن استخدامه لرفع درجة حرارة الصهر وضبط محتوى الكربون والسيليكون. يُعد كربيد السيليكون أرخص من مزيج الفيروسليكون والكربون، وينتج فولاذًا أنظف وانبعاثات أقل نظرًا لانخفاض مستويات العناصر النزرة فيه ، كما أنه منخفض المحتوى الغازي، ولا يُخفض درجة حرارة الصلب. [ 87 ]

دعم المحفز

أدت المقاومة الطبيعية التي يتمتع بها كربيد السيليكون للأكسدة، بالإضافة إلى اكتشاف طرق جديدة لتصنيع الشكل المكعب β-SiC ذي مساحة السطح الأكبر، إلى اهتمام كبير باستخدامه كحامل للمحفزات غير المتجانسة . وقد استُخدم هذا الشكل بالفعل كحامل للمحفزات في أكسدة الهيدروكربونات ، مثل البيوتان العادي ، إلى أنهيدريد الماليك . [ 88 ] [ 89 ]

الطباعة بالكربورندوم

يُستخدم كربيد السيليكون في طباعة الكاربورندوم ، وهي تقنية طباعة كولاجرافية . تُوضع حبيبات الكاربورندوم على شكل معجون على سطح لوحة ألومنيوم. بعد جفاف المعجون، يُوضع الحبر ويُحجز في سطحه الحبيبي، ثم يُمسح من المناطق المكشوفة من اللوحة. بعد ذلك، تُطبع لوحة الحبر على ورق في مكبس ذي قاعدة دوارة يُستخدم في الطباعة الغائرة . والنتيجة هي طباعة علامات مرسومة محفورة في الورق.

تُستخدم حبيبات كربيد السيليكون أيضًا في الطباعة الحجرية. يسمح حجمها المتجانس باستخدامها في "تنعيم" الحجر، مما يزيل الصورة السابقة. في عملية مشابهة للصنفرة، تُوضع حبيبات كربيد السيليكون الخشنة على الحجر وتُشَكَّل باستخدام أداة " ليفيجيتور" ، وهي عادةً عبارة عن صفيحة دائرية لا مركزية مثبتة على عمود عمودي، ثم تُضاف حبيبات أنعم تدريجيًا حتى يصبح الحجر نظيفًا. ينتج عن ذلك سطح حساس للدهون. [ 90 ]

إنتاج الجرافين

يمكن استخدام كربيد السيليكون في إنتاج الجرافين بسبب خصائصه الكيميائية التي تعزز إنتاج الجرافين على سطح الهياكل النانوية لكربيد السيليكون.

عند إنتاج الجرافين، يُستخدم السيليكون بشكل أساسي كركيزة لنموه. ولكن توجد عدة طرق لنمو الجرافين على كربيد السيليكون. تعتمد طريقة التسامي المُتحكم فيه بالحبس (CCS) على تسخين شريحة من كربيد السيليكون تحت فراغ مع الجرافيت، ثم يُزال الفراغ تدريجيًا للتحكم في نمو الجرافين. تُنتج هذه الطريقة طبقات جرافين عالية الجودة، ولكن توجد طرق أخرى تُنتج نفس المنتج أيضًا.

هناك طريقة أخرى لإنتاج الجرافين، وهي التحلل الحراري لكربيد السيليكون (SiC) عند درجة حرارة عالية في الفراغ. [ 91 ] إلا أن هذه الطريقة تُنتج طبقات جرافين ذات حبيبات أصغر. [ 92 ] لذا، بُذلت جهود لتحسين جودة الجرافين وزيادة إنتاجيته. إحدى هذه الطرق هي إجراء عملية تحويل كربيد السيليكون المُنهى بالسيليكون إلى جرافين خارج الموقع في جو من الأرجون. وقد أثبتت هذه الطريقة قدرتها على إنتاج طبقات جرافين ذات أحجام نطاقات أكبر من تلك التي يمكن الحصول عليها بالطرق الأخرى. تُعد هذه الطريقة الجديدة واعدة جدًا لإنتاج جرافين عالي الجودة للعديد من التطبيقات التكنولوجية.

عند دراسة كيفية ووقت استخدام طرق إنتاج الجرافين، نجد أن معظمها يعتمد على إنتاج أو تنمية الجرافين على كربيد السيليكون (SiC) في بيئة مناسبة للنمو. ويُستخدم هذا الأسلوب غالبًا عند درجات حرارة مرتفعة نسبيًا (مثل 1300  درجة مئوية) نظرًا لخصائص كربيد السيليكون الحرارية. [ 93 ] مع ذلك، طُورت بعض الإجراءات التي يُمكن أن تُسفر عن طرق تستخدم درجات حرارة منخفضة لتصنيع الجرافين. وبشكل أكثر تحديدًا، لوحظ أن هذا النهج المختلف لنمو الجرافين يُنتج الجرافين في بيئة حرارية تبلغ حوالي 750  درجة مئوية. وتتضمن هذه الطريقة الجمع بين بعض الأساليب، مثل الترسيب الكيميائي للبخار (CVD) والفصل السطحي. أما بالنسبة للركيزة، فتتضمن العملية طلاء ركيزة من كربيد السيليكون بأغشية رقيقة من معدن انتقالي. وبعد المعالجة الحرارية السريعة لهذه المادة، تزداد وفرة ذرات الكربون عند السطح البيني لغشاء المعدن الانتقالي، مما يُؤدي إلى تكوين الجرافين. وقد وُجد أن هذه العملية تُنتج طبقات جرافين أكثر تجانسًا على سطح الركيزة. [ 94 ]

الفيزياء الكمية

يمكن لكربيد السيليكون أن يحتوي على عيوب نقطية في الشبكة البلورية، تُعرف باسم مراكز اللون . تُنتج هذه العيوب فوتونات مفردة عند الحاجة، وبالتالي تُشكل منصةً لمصدر الفوتونات المفردة . [ 95 ] يُعد هذا الجهاز موردًا أساسيًا للعديد من التطبيقات الناشئة في علم المعلومات الكمومية. عند ضخ مركز اللون عبر مصدر ضوئي خارجي أو تيار كهربائي، ينتقل المركز إلى حالة الإثارة ثم يسترخي مُطلقًا فوتونًا واحدًا. [ 96 ] [ 97 ]

من العيوب النقطية المعروفة في كربيد السيليكون الفراغ الثنائي، الذي يمتلك بنية إلكترونية مشابهة لمركز النيتروجين-الفراغ في الماس. في كربيد السيليكون 4H-SiC، يتخذ الفراغ الثنائي أربعة تكوينات مختلفة، تُقابل أربعة خطوط طاقة صفرية (ZPL). تُكتب قيم ZPL هذه باستخدام الترميز V<sub> Si </sub> - V <sub> C </sub> ووحدة الإلكترون فولت (eV): hh(1.095)، kk(1.096)، kh(1.119)، و hk(1.150). [ 98 ]

حلقات توجيه صنارة الصيد

يُستخدم كربيد السيليكون في صناعة حلقات توجيه صنارات الصيد نظرًا لمتانته ومقاومته للتآكل. [ 99 ] تُركّب حلقات كربيد السيليكون في إطار التوجيه، المصنوع عادةً من الفولاذ المقاوم للصدأ أو التيتانيوم، لمنع احتكاك الخيط بجسم الصنارة. توفر هذه الحلقات سطحًا منخفض الاحتكاك، مما يُحسّن مسافة الرمي، مع توفير صلابة كافية تمنع احتكاك خيط الصيد المضفر. [ 100 ]

طلاءات الفخار

يُستخدم كربيد السيليكون كمكون خام في بعض أنواع الطلاءات المستخدمة في صناعة السيراميك. عند درجات حرارة عالية، يُمكنه اختزال أكاسيد المعادن مُكَوِّنًا السيليكا وثاني أكسيد الكربون. يُمكن استخدام هذه العملية لتكوين رغوة وحفر في الطلاء نتيجةً لغاز ثاني أكسيد الكربون المُتصاعد، أو لاختزال أكاسيد الملونات والحصول على ألوان مثل الأحمر النحاسي، والتي لا يُمكن الحصول عليها إلا من خلال عملية حرق اختزالية تعمل بالوقود في فرن كهربائي. [ 101 ]

انظر أيضاً

مراجع

  1. 1 2 3 4 دليل الجيب الخاص بالمعهد الوطني للسلامة والصحة المهنية (NIOSH) حول المخاطر الكيميائية. "#0555" . المعهد الوطني للسلامة والصحة المهنية (NIOSH).
  2. 1 2 هاينز، ويليام م.، محرر. (2011). دليل سي آر سي للكيمياء والفيزياء (الطبعة 92 ). بوكا راتون، فلوريدا: مطبعة سي آر سي . ص 4.88. ISBN   1-4398-5511-0.
  3. ↑ Pubchem. "كربيد السيليكون" . pubchem.ncbi.nlm.nih.gov . تم الاطلاع عليه بتاريخ 27-11-2018 .
  4. ↑ هاينز، ويليام م.، محرر. (2011). دليل سي آر سي للكيمياء والفيزياء (الطبعة 92 ). بوكا راتون، فلوريدا: مطبعة سي آر سي . ص 4.135. ISBN   1-4398-5511-0.
  5. 1 2 3 "خصائص كربيد السيليكون (SiC)" . معهد إيوف . تم الاطلاع عليه بتاريخ 2009-06-06 .
  6. ↑ "مخزون التصنيف والتصنيف" . echa.europa.eu . تم الاطلاع عليه بتاريخ 12 ديسمبر 2021 .
  7. ^ مواسان ، هنري (1904). "جديد يبحث عن نيزك كانون ديابلو" . يحاسبنا . 139 : 773 – 86.
  8. ↑ دي بييرو إس، غنوس إي، غروبيتي بي إتش، أرمبروستر تي، بيرناسكوني إس إم، وأولمر بي (2003). "المويسانايت المُكوِّن للصخور (كربيد السيليكون ألفا الطبيعي)". عالم المعادن الأمريكي . 88 ( 11-12 ): 1817-1821 . Bibcode : 2003AmMin..88.1817D . doi : 10.2138/am-2003-11-1223 .
  9. ↑ كيلي، جيم. "الطبيعة الفيزيائية الفلكية لكربيد السيليكون" . جامعة لندن . مؤرشف من الأصل في 4 مايو 2017. تم الاسترجاع في 6 يونيو 2009 .
  10. ↑ وايمر، أ. و. (1997). تصنيع ومعالجة مواد الكربيد والنيتريد والبوريد . سبرينغر. ص 115. ISBN  978-0-412-54060-8.
  11. ↑ الموسوعة البريطانية، eb.com
  12. ↑ أتشيسون، ج. (1893) براءة اختراع أمريكية رقم 492,767 "إنتاج مادة كربونية بلورية اصطناعية"
  13. ↑ "صناعة كربيد السيليكون - صناعة جديدة" . مجلة ساينتفك أمريكان . 7 أبريل 1894. مؤرشف من الأصل في 23 يناير 2009. تم الاطلاع عليه بتاريخ 6 يونيو 2009 .
  14. ^ مابيري ، تشارلز ف. (1900). "ملاحظات، على كاربورندوم" . مجلة الجمعية الكيميائية الأمريكية . الثاني والعشرون (الجزء الثاني): 706-707 . دوى : 10.1021 / ja02048a014 . تم الاسترجاع 2007-10-28 .
  15. ↑ دونودي، هنري إتش سي (1906) براءة اختراع أمريكية رقم 837,616 نظام التلغراف اللاسلكي (كاشف كربيد السيليكون)
  16. ↑ هارت، جيفري أ.؛ ستيفاني آن لينواي؛ توماس مورثا. "تاريخ شاشات العرض الكهروضوئية" . مؤرشف من الأصل بتاريخ 30 أبريل 2012. تم الاطلاع عليه بتاريخ 21 يونيو 2005 .
  17. ↑ فلاسوف، أ.س. وآخرون (1991). "استخلاص كربيد السيليكون من قشور الأرز". المواد الحرارية والسيراميك الصناعي . 32 ( 9-10 ): 521-523 . doi : 10.1007/bf01287542 .
  18. ↑ تشونغ، ي.؛ شو، ليون ل.؛ مانجاريس، ميسائيل؛ وزورة، محمود ف. (2010). "تخليق مسحوق نانوي من كربيد السيليكون باستخدام غبار السيليكا". مجلة الجمعية الأمريكية للخزف . 93 (10): 3159-3167 . doi : 10.1111/j.1551-2916.2010.03867.x
  19. 1 2 3 هاريس، غاري لين (1995). خصائص كربيد السيليكون . IET. الصفحات 19، 170-180 . ISBN  978-0-85296-870-3.
  20. ^ ليلي ، جان أنتوني (1955). "Darstellung von Einkristallen von Silicium Carbid und Beherrschung von Art und Menge der eingebauten Verunreinigungen". Berichte der Deutschen Keramischen Gesellschaft . 32 : 229 - 236.
  21. ↑ رقائق كربيد السيليكون من شركة ليلي . Nitride-crystals.com. تم الاطلاع عليه بتاريخ 2013-05-04.
  22. ↑ أوهتاني، ن.؛ وآخرون (2001). التقرير الفني رقم 84 لشركة نيبون ستيل: ركائز كربيد السيليكون الكبيرة عالية الجودة (ملف PDF) . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 17-12-2010.
  23. ↑ "الطريق إلى إنتاج كربيد السيليكون بحجم 200 مم" . 14 يونيو 2022.
  24. ↑ شو، بينجي؛ هان، شيويه فنغ؛ شو، سوتشنغ؛ يانغ، ديرين؛ بي، شياودونغ (يوليو 2023). "تحسين المجال الحراري لنمو بلورات كربيد السيليكون مقاس 8 بوصات باستخدام طريقة PVT مع 'طريقة السخان الثلاثي الفصل'"". مجلة نمو البلورات . 614 127238. Bibcode : 2023JCrGr.61427238X . doi : 10.1016/j.jcrysgro.2023.127238 .
  25. ↑ بايرابا، ك. (2003). تقنية نمو البلورات . سبرينغر ساينس آند بيزنس ميديا. ص 180-200 . ISBN  978-3-540-00367-0.
  26. ↑ باكين، أندريه س. (2006). "النمو المتجانس والنمو غير المتجانس لطبقة كربيد السيليكون". في: م. شور؛ س. روميانتسيف؛ م. ليفينشتاين (محررون). مواد وأجهزة كربيد السيليكون . المجلد 1. وورلد ساينتيفيك. الصفحات 43-76 . ISBN   978-981-256-835-9.
  27. وانغ ، شيفان؛ شميدت، فرانزيسكا؛ هاناور، دوريان؛ كام، بول هـ.؛ لي، شوانغ؛ غورلو، ألكسندر (مايو 2019). "التصنيع الإضافي للسيراميك من بوليمرات ما قبل السيراميك: نهج متعدد الاستخدامات للطباعة المجسمة بمساعدة كيمياء النقر ثيول-إين". التصنيع الإضافي . 27 : 80-90 . arXiv : 1905.02060 . doi : 10.1016/j.addma.2019.02.012 .
  28. ↑ أوروبا تصنع السيراميك ( مؤرشف بتاريخ 7 أغسطس 2020 في أرشيف الإنترنت) - ما قبل السيراميك
  29. 1 2 بارك، يون سو (1998). مواد وأجهزة كربيد السيليكون . دار النشر الأكاديمية. الصفحات 20-60 . ISBN  978-0-12-752160-2.
  30. ↑ بيتشير، إم دبليو؛ جوراي، إس جيه؛ بيانكوني، بي إيه (2004). "أغشية متصلة ناعمة من كربيد السيليكون المتكافئ من بولي (ميثيل سيلين)". المواد المتقدمة . 16 (8): 706-709 . Bibcode : 2004AdM....16..706P . doi : 10.1002/adma.200306467 .
  31. ↑ بونسيل، أ. ر.؛ بيانت، أ. (2006). "مراجعة لتطوير ثلاثة أجيال من ألياف كربيد السيليكون ذات القطر الصغير". مجلة علوم المواد . 41 (3): 823-839 . Bibcode : 2006JMatS..41..823B . doi : 10.1007/s10853-006-6566-z .
  32. ↑ لاين، ريتشارد م.؛ بابونو، فلورنسا (1993). "طرق البوليمر ما قبل الخزفي إلى كربيد السيليكون". كيمياء المواد . 5 (3): 260-279 . doi : 10.1021/cm00027a007 .
  33. ↑ "KABRA｜DISCO Corporation" .
  34. ↑ تشيونغ، ريبيكا (2006). أنظمة كربيد السيليكون الكهروميكانيكية الدقيقة للبيئات القاسية . مطبعة إمبريال كوليدج. ص 3. ISBN  978-1-86094-624-0.
  35. ↑ موركوتش، هـ.؛ سترايت، س.؛ غاو، ج.ب.؛ لين، م.إ.؛ سفيردلوف، ب.؛ بيرنز، م. (1994). "تقنيات أجهزة أشباه الموصلات القائمة على كربيد السيليكون ذي فجوة النطاق الكبيرة، ونيتريد III-V، وZnSe II-VI". مجلة الفيزياء التطبيقية . 76 (3): 1363. Bibcode : 1994JAP....76.1363M . doi : 10.1063/1.358463 .
  36. 1 2 موراناكا، ت.؛ كيكوتشي، يوشيتاكي؛ يوشيزاوا، تاكو؛ شيراكاوا، ناوكي؛ أكيميتسو، يونيو (2008). "الموصلية الفائقة في كربيد السيليكون المخدر بالناقل" . الخيال العلمي. تكنول. ظرف. ماطر . 9 (4) 044204. بيب كود : 2008STAdM...9d4204M . دوى : 10.1088/1468-6996/9/4/044204 . بمك 5099635 . بميد 27878021 .
  37. ↑ كربيد السيليكون. الخصائص الحرارية . قاعدة بيانات أشباه الموصلات بمعهد إيوف.
  38. ↑ تشنغ، تشييه؛ لي، تشونهوا؛ راي، أكاش؛ ليتش، جاكوب هـ.؛ برودو، ديفيد أ.؛ كاهيل، ديفيد ج. (2019-01-03). "التوصيل الحراري لـ GaN و$^{71}\mathrm{GaN}$ وSiC من 150 كلفن إلى 850 كلفن" . مجلة Physical Review Materials . 3 (1) 014601. doi : 10.1103/PhysRevMaterials.3.014601 .
  39. 1 2 3 نيومير، جيه جيه؛ شفيدكو، واي في؛ هاسكل، دانيال (2024). "التمدد الحراري لـ 4H و 6H SiC من 5 كلفن إلى 340 كلفن". مجلة فيزياء وكيمياء المواد الصلبة . 187 (1) 11860. Bibcode : 2024JPCS..18711860N . doi : 10.1016/j.jpcs.2023.111860 . OSTI 2368999 .
  40. ↑ "درع أديبت - كربيد السيليكون" . أديبت . 6 ديسمبر 2022. تم الاطلاع عليه بتاريخ 21 مارس 2023 .
  41. 1 2 بهاتناغار، م.؛ باليغا، ب. ج. (مارس 1993). "مقارنة بين 6H-SiC و3C-SiC والسيليكون لأجهزة الطاقة". معاملات IEEE لأجهزة الإلكترونيات . 40 (3): 645-655 . Bibcode : 1993ITED...40..645B . doi : 10.1109/16.199372 .
  42. ↑ كريينر، م.؛ موراكا، تاكاهيرو؛ كاتو، جونيا؛ رين، تشي-آن؛ أكيميتسو، جون؛ ماينو، يوشيتيرو (2008). "الموصلية الفائقة في كربيد السيليكون المُطعّم بالبورون بكثافة عالية" . مجلة علوم وتكنولوجيا المواد المتقدمة . 9 (4) 044205. arXiv : 0810.0056 . Bibcode : 2008STAdM...9d4205K . doi : 10.1088/1468-6996/9/4/ 044205 . PMC 5099636. PMID 27878022 .
  43. ↑ ياناس، ي. ويوروزو، ن. (2008). "الموصلية الفائقة في أشباه الموصلات المعوضة وغير المعوضة" . مجلة علوم وتكنولوجيا المواد المتقدمة . 9 (4) 044201. Bibcode : 2008STAdM...9d4201Y . doi : 10.1088 / 1468-6996/9/4/044201 . PMC 5099632. PMID 27878018 .
  44. ↑ فوستر، ماركو أ. (1997). "شريط تثبيت لوح التزلج"، براءة اختراع أمريكية رقم 5,622,759 .
  45. ↑ تيغز، تيري (2005). "الفصل 13: الألومينا المقواة بالشعيرات". في بانسال، ناروتام ب . (محرر). دليل المركبات الخزفية . بوسطن: كلوير أكاديميك بابليشرز. ص 319. ISBN  978-1-4020-8133-0. OCLC 58542120 .
  46. ↑ "إنتاج كربيد السيليكون" . siliconcarbide.net .
  47. ↑ "السيراميك لمحركات التوربينات" . unipass.com . مؤرشف من الأصل بتاريخ 2009-04-06 . تم الاطلاع عليه بتاريخ 2009-06-06 .
  48. ↑ "جلد التنين - درع واقٍ للجسم - خفيف الوزن" . قوة نارية مستقبلية. مؤرشف من الأصل بتاريخ 17 فبراير 2012. تم الاطلاع عليه بتاريخ 6 يونيو 2009 .
  49. ↑ هاناور، دوريان أ.هـ؛ شو، وانكيانغ؛ فيري، مايكل؛ سوريل، تشارلز س. (2012). "نمو حبيبي غير طبيعي لثاني أكسيد التيتانيوم الروتيل الناتج عن زركونيوم سيليكات". مجلة نمو البلورات . 359 : 83-91 . arXiv : 1303.2761 . Bibcode : 2012JCrGr.359...83H . doi : 10.1016/j.jcrysgro.2012.08.015 .
  50. ↑ "كربيد السيليكون" . سيراميك آرتس ديلي . 16 ديسمبر 2008. مؤرشف من الأصل في 26 يناير 2012. تم الاطلاع عليه في 9 فبراير 2012 .
  51. ↑ "باحثو جامعة كاليفورنيا في لوس أنجلوس يبتكرون معدنًا جديدًا قويًا وخفيف الوزن بشكل استثنائي" . جامعة كاليفورنيا في لوس أنجلوس .
  52. ↑ "أفضل 10 سيارات سريعة" . topmost10.com . مؤرشف من الأصل بتاريخ 26-03-2009 . تم الاطلاع عليه بتاريخ 06-06-2009 .
  53. ↑ أوسوليفان، د.؛ بوميروي، م. ج.؛ هامبشاير، س.؛ مورتاغ، م. ج. (2004). "مقاومة مرشحات جسيمات الديزل المصنوعة من كربيد السيليكون للتدهور الناتج عن ترسبات رماد وقود الديزل". وقائع جمعية أبحاث المواد . 19 (10): 2913-2921 . رمز Bibcode : 2004JMatR..19.2913O . doi : 10.1557/JMR.2004.0373 .
  54. ↑ "تشحيم كربيد السيليكون" . سيرما .
  55. ↑ ستودت، ب. (1987). "تأثير إضافات زيوت التشحيم على احتكاك السيراميك في ظروف التشحيم الحدودي". مجلة التآكل . 115 ( 1-2 ): 185-191 . doi : 10.1016/0043-1648(87)90208-0 .
  56. ^ فريدريش، بيتر. كيموتو، تسونينوبو؛ لي، لوثار؛ بنسل، جيرهارد (2011). كربيد السيليكون: المجلد الأول: النمو والعيوب والتطبيقات الجديدة . جون وايلي وأولاده. ص 49-. رقم ISBN  978-3-527-62906-0.
  57. ↑ براون، جون (1999). دليل فوسيكو لسبك المعادن غير الحديدية . باتروورث-هاينمان. ص 52 وما بعدها. ISBN  978-0-08-053187-8.
  58. ↑ ويتاكر، جيري سي. (2005). دليل الإلكترونيات . مطبعة سي آر سي. ص 1108. ISBN  978-0-8493-1889-4.
  59. ↑ بايليس، كولين ر. (1999). هندسة النقل والتوزيع الكهربائية . نيونس. ص 250. ISBN  978-0-7506-4059-6.
  60. ↑ تشين، هـ.؛ راغوثاماتشار، بالاجي؛ فيتر، ويليام؛ دادلي، مايكل؛ وانغ، ي.؛ سكروم، ب. ج. (2006). "تأثير أنواع العيوب المختلفة على أداء الأجهزة المصنعة على طبقة متجانسة من كربيد السيليكون 4H". وقائع جمعية أبحاث المواد . 911 0911-B12-03: 169. doi : 10.1557/PROC-0911-B12-03 .
  61. ↑ مادار، رولاند (26 أغسطس 2004). "علم المواد: كربيد السيليكون موضع جدل". مجلة نيتشر . 430 (7003): 974-975 . Bibcode : 2004Natur.430..974M . doi : 10.1038/430974a . PMID 15329702 .
  62. ↑ تشين، ز.؛ أهيي، أ.س.؛ تشو، ش.؛ لي، م.؛ إسحاق-سميث، ت.؛ ويليامز، ج.ر.؛ فيلدمان، ل.س. (2010). "خصائص MOS لـ 4H-SiC ذي الوجه الكربوني". مجلة المواد الإلكترونية . 39 (5): 526-529 . Bibcode : 2010JEMat..39..526C . doi : 10.1007/s11664-010-1096-5 .
  63. ↑ «بجهد 1200 فولت ومقاومة 45 ملي أوم، تُقدّم شركة سيميساوث ترانزستور طاقة من كربيد السيليكون ذي أقل مقاومة في الصناعة لإدارة الطاقة بكفاءة عالية» . رويترز (بيان صحفي). 5 مايو 2011. مؤرشف من الأصل في 15 مارس 2016.
  64. ↑ «أطلقت شركة Cree أول ترانزستور MOSFET تجاري من كربيد السيليكون في الصناعة؛ والمُصمم ليحل محل أجهزة السيليكون في إلكترونيات الطاقة عالية الجهد (≥ 1200 فولت)» (بيان صحفي). Cree. 17 يناير 2011. مؤرشف من الأصل في 26 نوفمبر 2016. تم الاطلاع عليه في 11 سبتمبر 2015 .
  65. ↑ مايسر، مايكل (2013). السلوك الرنيني لمولدات النبضات لتشغيل مصادر الإشعاع الضوئي بكفاءة عالية باستخدام تفريغات حاجز العازل . دار نشر KIT العلمية. ص 94. ISBN  978-3-7315-0083-4.
  66. ↑ هوريو، ماسافومي؛ إيزوكا، يوجي؛ إيكيدا، يوشيناري (2012). "تقنيات التغليف لوحدات طاقة كربيد السيليكون" (ملف PDF) . مجلة فوجي إلكتريك . 58 (2): 75-78 .
  67. ↑ بارباريني، إيلينا (25 يونيو 2018). وحدة SiC من STMicroelectronics في عاكس Tesla Model 3 (ملف PDF) (تقرير). SystemPlus Consulting. مؤرشف (PDF) من الأصل في 27 ديسمبر 2020. تم الاسترجاع في 20 سبتمبر 2018. وحدة طاقة SiC كاملة، في موديل 3. ... STMicroelectronics ... عاكس Tesla ... 24 وحدة طاقة 1 في 1 ... تحتوي الوحدة على اثنين من ترانزستورات MOSFET من SiC
  68. ↑ آموس زيبيرغ (16 مايو 2022). "ماذا يخبئ المستقبل لقطاع السيليكون؟: تعرف على المواد الجديدة التي تُهيمن على الاقتصاد الكهربائي" . صحيفة نيويورك تايمز . تاريخ الاطلاع: 17 مايو 2022 .
  69. ↑ هوكر، جيمس. "مصباح GE SSL-1 LED أصفر من كربيد السيليكون في متحف تكنولوجيا المصابيح الكهربائية" . تم الاطلاع عليه بتاريخ 21 أكتوبر 2024 .
  70. ↑ كليبستين، دون. "مصباح LED أصفر من كربيد السيليكون" . تم الاطلاع عليه بتاريخ 6 يونيو 2009 .
  71. 1 2 سترينغفيلو، جيرالد ب. (1997). الثنائيات الباعثة للضوء عالية السطوع . دار النشر الأكاديمية. الصفحات 48، 57، 425. ISBN  978-0-12-752156-5.
  72. ↑ "أكبر مرآة تلسكوب تم وضعها في الفضاء على الإطلاق" . وكالة الفضاء الأوروبية. 23 فبراير 2004. تم الاطلاع عليه في 6 يونيو 2009 .
  73. ↑ بيتروفسكي، غوري تيموفيفيتش؛ تولستوي، مايكل ن.؛ لوبارسكي، سيرجي ف.؛ خيميتش، يوري ب.؛ روب، بول ن. (يونيو 1994). ستيب، لاري م. (محرر). "مرآة أولية من كربيد السيليكون بقطر 2.7 متر لتلسكوب SOFIA". وقائع SPIE . التلسكوبات البصرية ذات التقنية المتقدمة، المجلد 2199 : 263. Bibcode : 1994SPIE.2199..263P . doi : 10.1117/12.176195 .
  74. ↑ "تطوير تقنية قياس الحرارة بالخيوط الرقيقة لقياس درجات الحرارة في اللهب" . وكالة ناسا. مؤرشف من الأصل بتاريخ 15 مارس 2012. تم الاطلاع عليه بتاريخ 6 يونيو 2009 .
  75. ↑ ماون، جيغنيش د.؛ سندرلاند، ب.ب.؛ أوربان، د.ل. (2007). "قياس درجة الحرارة باستخدام خيوط رفيعة مع كاميرا رقمية ثابتة" (ملف PDF) . البصريات التطبيقية . 46 (4): 483-488 . Bibcode : 2007ApOpt..46..483M . doi : 10.1364/AO.46.000483 . hdl : 1903/3602 . PMID 17230239 .
  76. ↑ ديشموخ، يشفانت ف. (2005). "عناصر التسخين غير المعدنية". التسخين الصناعي: المبادئ والتقنيات والمواد والتطبيقات والتصميم . ص 383-386 . doi : 10.1201/9781420027556 . ISBN  978-1-4200-2755-6.
  77. ↑ "درع ناسا الحراري القابل للنفخ يجد قوته في مرونته" . ناسا. مؤرشف من الأصل بتاريخ 11 نوفمبر 2022. تم الاطلاع عليه بتاريخ 10 نوفمبر 2022 .
  78. ↑ "كربيد السيليكون (SiC)" . سيراميك دقيق . تم الاطلاع عليه في 10 يونيو 2024 .
  79. ↑ نابولي، مارزيو (2022). "كاشفات كربيد السيليكون: مراجعة لاستخدام كربيد السيليكون كمادة للكشف عن الإشعاع" . مجلة فرونتيرز إن فيزيكس . 10 898833. Bibcode : 2022FrP....10.8833D . doi : 10.3389/fphy.2022.898833 .
  80. ↑ "أجهزة استشعار وتقنية إلكترونيات من كربيد السيليكون للبيئات القاسية: فرص لتطبيقات الطاقة النووية" . وكالة ناسا . 30 نوفمبر 2022. تم الاطلاع عليه في 10 يونيو 2024 .
  81. ↑ لوبيز-هونوراتو، إي.؛ تان، ج.؛ ميدوز، بي. جيه.؛ مارش، جي.؛ شياو، بي. (2009). "جسيمات وقود مغلفة بـ TRISO ذات خصائص محسّنة من كربيد السيليكون". مجلة المواد النووية . 392 (2): 219-224 . Bibcode : 2009JNuM..392..219L . doi : 10.1016/j.jnucmat.2009.03.013 .
  82. ↑ بيرتولينو، ماير، ج. (2002). "تدهور الخواص الميكانيكية لزركونيوم-4 نتيجةً للتقصف الهيدروجيني". مجلة السبائك والمركبات . 330-332 : 408-413 . doi : 10.1016/S0925-8388(01)01576-6 .
  83. ↑ كاربنتر، ديفيد؛ آن، ك.؛ كاو، س.ب.؛ هيزلار، بافيل؛ كازيمي، مجيد س. "تقييم غلاف كربيد السيليكون لمفاعلات الماء الخفيف عالية الأداء" . برنامج دورة الوقود النووي، المجلد MIT-NFC-TR-098 (2007) . مؤرشف من الأصل في 25 أبريل 2012. تم الاسترجاع في 13 أكتوبر 2011 .
  84. ↑ أميس، نيت (17 يونيو 2010). "غلاف وقود من كربيد السيليكون" . اتحاد تصنيع المفاعلات النووية، nuclearfabrication.org . مؤرشف من الأصل في 25 أبريل 2012. تم الاطلاع عليه في 13 أكتوبر 2011 .
  85. ↑ تيغ، تايلر. صب المعادن مباشرة على الأحجار. مؤرشف بتاريخ 10 سبتمبر 2016 في أرشيف الإنترنت ، شركة جيت للصناعات
  86. ↑ أودونوغ، م. (2006). جواهر . إلسيفير. ص 89. ISBN  978-0-7506-5856-0.
  87. ↑ "كربيد السيليكون (صناعة الصلب)" . مؤرشف من الأصل بتاريخ 2012-02-04 . تم الاطلاع عليه بتاريخ 2009-06-06 .
  88. ↑ ريس، هوارد ف. (2000). دليل المحفزات التجارية: المحفزات غير المتجانسة . مطبعة سي آر سي. ص 258. ISBN  978-0-8493-9417-1.
  89. ↑ سينغ، إس كيه؛ باريدا، كيه إم؛ موهانتي، بي سي؛ راو، إس بي (1995). "كربيد السيليكون ذو المساحة السطحية العالية من قشور الأرز: مادة داعمة للمحفزات". رسائل حركية التفاعل والتحفيز . 54 (1): 29-34 . doi : 10.1007/BF02071177 .
  90. ↑ "فن الطباعة" . معرض بيرشام، birchamgallery.co.uk . تاريخ الاسترجاع: 31 يوليو 2009 .
  91. ↑ روان، مينغ؛ هو، ييكي؛ غو، زيلي؛ دونغ، روي؛ بالمر، جيمس؛ هانكينسون، جون؛ بيرغر، كلير؛ هير، والت أ. دي (ديسمبر 2012). "الجرافين المتنامي على كربيد السيليكون: مقدمة عن الجرافين المهيكل" (ملف PDF) . نشرة جمعية أبحاث المواد . 37 (12): 1138-1147 . رمز Bibcode : 2012MRSBu..37.1138R . doi : 10.1557/mrs.2012.231 .
  92. ↑ إمتسيف، كونستانتين ف.؛ بوستويك، آرون؛ هورن، كارستن؛ جوبست، يوهانس؛ كيلوج، غاري ل.؛ لي، لوثار؛ مكشيني، جيسيكا ل.؛ أوتا، تايسوكي؛ ريشانوف، سيرجي أ. (2009-02-08). "نحو طبقات غرافين بحجم الرقاقة عن طريق تغرافيت كربيد السيليكون تحت الضغط الجوي". مجلة نيتشر ماتيريالز . 8 (3): 203-207 . Bibcode : 2009NatMa...8..203E . doi : 10.1038/nmat2382 . hdl : 11858/00-001M-0000-0010-FA05-E . PMID 19202545 .
  93. ↑ دي هير، والت أ.؛ بيرغر، كلير؛ وو، شياوسونغ؛ فيرست، فيليب ن.؛ كونراد، إدوارد هـ.؛ لي، شوبين؛ لي، تيانبو؛ سبرينكل، مايكل؛ هاس، جوانا (يوليو 2007). "الجرافين المترسب فوقيًا". اتصالات الحالة الصلبة . 143 ( 1-2 ): 92-100 . arXiv : 0704.0285 . Bibcode : 2007SSCom.143...92D . doi : 10.1016/j.ssc.2007.04.023 .
  94. ^ جوانج، تشن يو؛ وو، تشيه يو؛ لو، شين وي؛ تشن، وي-يو؛ هوانغ، تشيه فانغ؛ هوانج، جين تشانغ؛ تشين، فو رونغ؛ ليو، كيه تشيانغ؛ تساي ، تشوين-هورنج (2009-07-01). “توليف الجرافين على ركائز كربيد السيليكون عند درجة حرارة منخفضة”. الكربون . 47 (8): 2026-2031 . بيب كود : 2009Carbo..47.2026J . دوى : 10.1016/j.carbon.2009.03.051 .
  95. ↑ كاستيليتو، ستيفانيا؛ جونسون، بريت؛ إيفادي، فيكتور؛ ستافرياس، نيكولاس؛ أوميدا، ت؛ غالي، آدم؛ أوشيما، تاكيشي (2014). "مصدر فوتون مفرد من كربيد السيليكون يعمل في درجة حرارة الغرفة". مجلة نيتشر ماتيريالز . 13 (2): 151-156 . Bibcode : 2014NatMa..13..151C . doi : 10.1038/nmat3806 . PMID 24240243 .
  96. ^ لورمان، أ. إيواموتو، ن.؛ بودروج، Z .؛ كاستاليتو، S .؛ أوهشيما، ت.؛ كارل، تي جيه؛ غالي، أ. براور، س. مكالوم، جي سي؛ جونسون، كولومبيا البريطانية (2015). “ثنائي باعث للضوء أحادي الفوتون في كربيد السيليكون”. اتصالات الطبيعة . 6 7783. أرخايف : 1503.07566 . بيب كود : 2015NatCo...6.7783L . دوى : 10.1038/ncomms8783 . بميد 26205309 .
  97. ↑ خرامتسوف، إي. أ.؛ فيشنيفي، أ. أ.؛ فيديانين، د. يو. (2018). "تحسين سطوع مصادر الفوتون المفرد المُشغَّلة كهربائيًا باستخدام مراكز اللون في كربيد السيليكون" . مجلة npj للمعلومات الكمية . 4 (1): 15. Bibcode : 2018npjQI...4...15K . doi : 10.1038/s41534-018-0066-2 .
  98. ↑ ديفيدسون، جويل؛ إيفادي، فيكتور؛ أرمينتو، ريكارد؛ سون، ن. ت.؛ غالي، آدم؛ أبريكوسوف، إيغور أ. (15 فبراير 2018). "تنبؤات المبادئ الأولية لبيانات المغناطيسية البصرية لتحديد عيوب النقاط في أشباه الموصلات: حالة عيوب الفراغات الثنائية في 4H-SiC". مجلة الفيزياء الجديدة . 20 (2): 023035. arXiv : 1708.04508 . Bibcode : 2018NJPh...20b3035D . doi : 10.1088/1367-2630/aaa752 .
  99. ↑ "أفضل صنارة صيد دوارة" . تم الاطلاع عليه بتاريخ 27-06-2020 .
  100. ↑ سي. بويد فايفر (15 يناير 2013). الكتاب الكامل لبناء قضبان الصيد وصناعة معدات الصيد . روومان وليتلفيلد. ISBN 978-0-7627-9502-4.
  101. ↑ هانسن، توني. "كربيد السيليكون" . ديجيتال فاير . تم الاطلاع عليه بتاريخ 30 أبريل 2023 .
