محول تناظري إلى رقمي

تشير دقة المحول إلى عدد القيم المختلفة، أي القيم المنفصلة، ​​التي يمكنه إنتاجها ضمن النطاق المسموح به لقيم الإدخال التناظرية. وبالتالي، تحدد دقة معينة مقدار خطأ التكميم، ومن ثم تحدد أعلى نسبة إشارة إلى ضوضاء ممكنة لمحول تناظري رقمي مثالي دون استخدام أخذ عينات زائدة . عادةً ما تُخزن عينات الإدخال إلكترونيًا بصيغة ثنائية داخل المحول، لذا تُعبر الدقة عادةً بالبتات.

يمكن تعريف الدقة كهربائيًا أيضًا، وتُقاس بالفولت . يُطلق على التغير في الجهد اللازم لضمان تغيير مستوى رمز الإخراج اسم جهد البت الأقل أهمية (LSB). دقة Q لمحول الإشارة التناظرية إلى الرقمية (ADC) تساوي جهد البت الأقل أهمية. دقة الجهد لمحول الإشارة التناظرية إلى الرقمية تساوي نطاق قياس الجهد الكلي مقسومًا على عدد الفترات.

${\displaystyle Q={\dfrac {E_{\mathrm {FSR} }}{2^{M}}},}$

حيث M هي دقة محول الإشارة التناظرية إلى الرقمية بالبتات، و E _FSR هو نطاق الجهد الكامل (ويسمى أيضًا "المدى"). يُعطى E _{FSR بالعلاقة التالية:}

${\displaystyle E_{\mathrm {FSR} }=V_{\mathrm {RefHi} }-V_{\mathrm {RefLow} },\,}$

حيث V _RefHi و V _RefLow هما الحدين الأعلى والأدنى على التوالي للجهود التي يمكن ترميزها.

عادةً، يتم تحديد عدد فترات الجهد بواسطة

${\displaystyle N=2^{M},\,}$

حيث M هي دقة محول الإشارة التناظرية إلى الرقمية بالبتات. ^{[ 1 ]}

أي أنه يتم تعيين فاصل جهد واحد بين مستويين متتاليين من مستويات الكود.

مثال:

• مخطط الترميز كما هو موضح في الشكل 1
• نطاق القياس الكامل = من 0 إلى 1 فولت
• دقة محول الإشارة التناظرية إلى الرقمية هي 3 بتات: 2^ ³ = 8 مستويات تكميم (رموز)
• دقة جهد محول الإشارة التناظرية إلى الرقمية، Q = 1  فولت / 8 = 0.125  فولت.

في كثير من الحالات، تكون الدقة المفيدة للمحول محدودة بنسبة الإشارة إلى الضوضاء (SNR) والأخطاء الأخرى في النظام الكلي معبر عنها بـ ENOB.

خطأ التكميم

ينشأ خطأ التكميم من عملية التكميم المتأصلة في محول الإشارة التناظرية إلى الرقمية المثالي. وهو خطأ تقريب بين جهد الدخل التناظري للمحول وقيمة الخرج الرقمية. هذا الخطأ غير خطي ويعتمد على الإشارة. في محول الإشارة التناظرية إلى الرقمية المثالي، حيث يتوزع خطأ التكميم بانتظام بين -1/2 LSB و + 1 / 2 LSB، وتتمتع الإشارة بتوزيع منتظم يغطي جميع مستويات التكميم، تُعطى نسبة الإشارة إلى ضوضاء التكميم (SQNR) بالعلاقة التالية :

${\displaystyle \mathrm {SQNR} =20\log _{10}({\dfrac {E_{\mathrm {FSR} }}{\tfrac {E_{\mathrm {FSR} }}{2^{M}}}})=20\log _{10}(2^{M})\حوالي 6.02\cdot M\ \mathrm {dB} \,\!}$^{[ 2 ]}

أين${\displaystyle M}$يمثل عدد بتات التكميم. على سبيل المثال، بالنسبة لمحول تناظري رقمي ذي 16 بت ، يكون خطأ التكميم أقل بمقدار 96.3  ديسيبل من المستوى الأقصى.

يتوزع خطأ التكميم من التيار المستمر إلى تردد نايكويست . ونتيجةً لذلك، إذا لم يُستخدم جزء من عرض نطاق محول الإشارة التناظرية إلى الرقمية، كما هو الحال مع أخذ العينات الزائدة ، فسيحدث جزء من خطأ التكميم خارج النطاق ، مما يُحسّن فعليًا نسبة الإشارة إلى الضوضاء الكمية (SQNR) لعرض النطاق المستخدم. في نظام أخذ العينات الزائدة، يمكن استخدام تشكيل الضوضاء لزيادة نسبة الإشارة إلى الضوضاء الكمية (SQNR) بشكل أكبر عن طريق زيادة خطأ التكميم خارج النطاق.

يحتوي محول الإشارة التناظرية إلى الرقمية (ADC) على عدة مصادر للأخطاء. يُعد خطأ التكميم ، وعدم الخطية (بافتراض أن المحول مصمم ليكون خطيًا)، من السمات الجوهرية لأي عملية تحويل من تناظري إلى رقمي. تُقاس هذه الأخطاء بوحدة تُسمى البت الأقل أهمية (LSB). في المثال المذكور أعلاه لمحول ADC ذي 8 بتات، يُمثل خطأ بت واحد أقل أهمية 1/256 من نطاق الإشارة الكامل، أو حوالي 0.4%.

عند تحويل الموجة الجيبية إلى صيغة رقمية${\displaystyle x(t)=A\sin {(2\pi f_{0}t)}}$سيؤدي استخدام ساعة أخذ عينات غير مثالية إلى بعض عدم اليقين في وقت تسجيل العينات. بشرط أن يكون عدم اليقين الفعلي في وقت أخذ العينات بسبب تذبذب الساعة هو${\displaystyle \Delta t}$ويمكن تقدير الخطأ الناتج عن هذه الظاهرة على النحو التالي:${\displaystyle E_{ap}\leq |x'(t)\Delta t|\leq 2A\pi f_{0}\Delta t}$سيؤدي ذلك إلى زيادة التشويش المسجل، مما سيقلل عدد البتات الفعال (ENOB) عن القيمة المتوقعة بناءً على خطأ التكميم وحده. يكون الخطأ معدومًا في حالة التيار المستمر، وصغيرًا عند الترددات المنخفضة، ولكنه يصبح كبيرًا مع الإشارات ذات السعة والتردد العاليين. ويمكن مقارنة تأثير الارتعاش على الأداء بتأثير خطأ التكميم.${\displaystyle \Delta t<{\frac {1}{2^{q}\pi f_{0}}}}$، حيث q هو عدد بتات محول الإشارة التناظرية إلى الرقمية.

ينتج اضطراب الساعة عن ضوضاء الطور . ^{[ 3 ] [ 4 ]} وتُحدَّد دقة محولات الإشارة التناظرية إلى الرقمية ذات نطاق التردد الرقمي بين 1  ميجاهرتز و1 جيجاهرتز بسبب هذا الاضطراب. ^{[ 5 ]} أما في عمليات التحويل ذات نطاق التردد المنخفض، كما هو الحال عند أخذ عينات من الإشارات الصوتية بتردد 44.1 كيلوهرتز، فإن تأثير اضطراب الساعة على الأداء يكون أقل أهمية. ^{[ 6 ]}

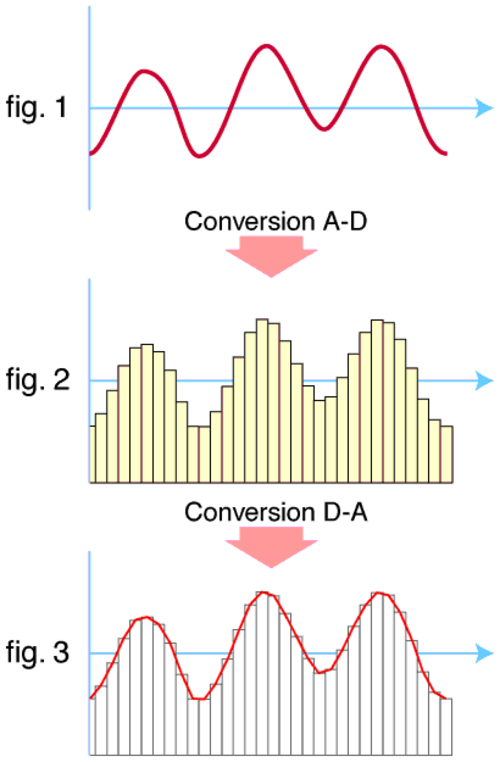

الإشارة التناظرية متصلة زمنيًا ، ولذا يلزم تحويلها إلى سلسلة من القيم الرقمية. يتطلب ذلك تحديد معدل أخذ عينات القيم الرقمية الجديدة من الإشارة التناظرية. يُسمى هذا المعدل معدل أخذ العينات أو تردد أخذ العينات للمُحوِّل. يمكن أخذ عينات من إشارة متغيرة باستمرار ومحدودة النطاق ، ثم إعادة إنتاج الإشارة الأصلية من قيم الزمن المتقطع باستخدام مرشح إعادة بناء . تنص نظرية نايكويست-شانون لأخذ العينات على أن إعادة إنتاج الإشارة الأصلية بدقة لا تكون ممكنة إلا إذا كان معدل أخذ العينات أعلى من ضعف أعلى تردد للإشارة.

بما أن محول الإشارة التناظرية إلى الرقمية (ADC) العملي لا يستطيع إجراء تحويل فوري، فإنه يجب بالضرورة تثبيت قيمة الإدخال خلال فترة التحويل (وتُسمى زمن التحويل ). تقوم دائرة إدخال تُسمى دائرة أخذ العينات والاحتفاظ بهذه المهمة، وذلك في معظم الحالات باستخدام مكثف لتخزين الجهد التناظري عند الإدخال، واستخدام مفتاح أو بوابة إلكترونية لفصل المكثف عن الإدخال. تتضمن العديد من الدوائر المتكاملة لمحولات الإشارة التناظرية إلى الرقمية نظام أخذ العينات والاحتفاظ داخليًا.

طُرحت طريقة المقياس المتغير عام 1963 من قِبل كوتيني، وجاتي، وسفيلتو ^{[ 8 ]} كوسيلة للحد من اللاخطية التفاضلية في محولات الإشارة التناظرية إلى الرقمية المستخدمة في أنظمة الكشف عن الإشعاع. في هذه التطبيقات، تُجمع رموز الخرج الرقمية لمحول الإشارة التناظرية إلى الرقمية في رسوم بيانية تمثل طاقات الجسيمات المقاسة. إذا كانت بعض رموز الخرج تتوافق مع نطاقات جهد دخل أوسع أو أضيق قليلاً من غيرها، فإن الخانات الناتجة في الرسم البياني تكون غير متساوية. وهذا يُنتج بنية مرئية في ما يفترض أن يكون طيفًا سلسًا.

تعتمد هذه الطريقة على إضافة إزاحة تناظرية عشوائية معروفة إلى المدخل قبل التحويل، ثم طرح القيمة الرقمية المقابلة بعد ذلك. ورغم أن النتيجة العددية النهائية لا تتغير، إلا أن كل عملية تحويل تحدث فعليًا عند موضع مختلف على طول منحنى نقل الإشارة التناظرية إلى الرقمية. وعند تراكم العديد من العينات، تمثل رموز الإخراج متوسطًا لعدة عروض رموز متجاورة، مما يقلل من تأثير اللاخطية التفاضلية. ^{[ 9 ] [ 10 ]}

يستخدم محول الإشارة التناظرية إلى الرقمية السريع (Flash ADC)، المعروف أيضًا باسم محول الإشارة التناظرية إلى الرقمية ذي البحث المتوازي ^{[ 11 ]} ، مجموعة من مقارنات الجهد التي تأخذ عينات من إشارة الدخل بالتوازي، ولكل منها عتبة جهد مختلفة. تتكون الدائرة من شبكة مقسم جهد مقاومي، ومجموعة من مقارنات الجهد، ومشفّر أولوية. توفر كل عقدة من عقد مقسم الجهد المقاومي عتبة جهد لمقارن واحد. تُطبَّق مخرجات المقارنات على مشفّر الأولوية ، الذي يُولِّد عددًا ثنائيًا يتناسب مع جهد الدخل.

تتميز محولات الإشارة التناظرية إلى الرقمية السريعة بحجم رقاقة كبير وتبديد طاقة عالٍ. وتُستخدم في مجموعة متنوعة من التطبيقات، بما في ذلك الفيديو ، والاتصالات واسعة النطاق ، وتحويل الإشارات السريعة الأخرى إلى إشارات رقمية.

تتميز هذه الدائرة بسرعة عالية لأن التحويل يتم بشكل متزامن بدلاً من التتابعي. يبلغ زمن التحويل النموذجي 100  نانوثانية أو أقل. ويقتصر زمن التحويل على سرعة المقارن ومشفّر الأولوية. لكن يعيب هذا النوع من محولات الإشارة التناظرية إلى الرقمية (ADC) أنه مع كل بت إضافي في الخرج، يتضاعف عدد المقارنات المطلوبة تقريبًا، ويصبح مشفّر الأولوية أكثر تعقيدًا.

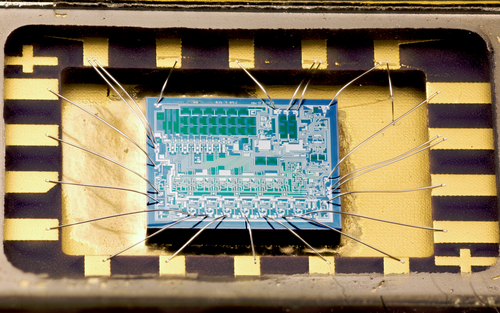

يستخدم محول الإشارة التناظرية إلى الرقمية ذو التقريب المتتالي مُقارِنًا وخوارزمية بحث ثنائية لتضييق نطاق جهد الدخل تدريجيًا. في كل خطوة، يقارن المحول جهد الدخل بمخرج محول رقمي تناظري داخلي ، والذي يمثل مبدئيًا نقطة المنتصف لنطاق جهد الدخل المسموح به. في كل خطوة من هذه العملية، يُخزَّن التقريب في سجل التقريب المتتالي، ويُحدَّث خرج المحول الرقمي التناظري لإجراء مقارنة ضمن نطاق أضيق.

يُنتج مُحوّل الإشارة التناظرية إلى الرقمية (ADC) ذو المقارنة المتدرجة إشارة سن المنشار التي تتزايد أو تتناقص، ثم تعود بسرعة إلى الصفر. ^{[ 12 ]} عند بدء التدرج، يبدأ مؤقت العد. عندما يتطابق جهد التدرج مع جهد الإدخال، يتم تشغيل المُقارن، ويتم تسجيل قيمة المؤقت. يمكن تنفيذ مُحوّلات التدرج الموقوتة بكفاءة اقتصادية، ^{[ أ ]} ومع ذلك، قد يكون زمن التدرج حساسًا لدرجة الحرارة لأن الدائرة المُولِّدة للتدرج غالبًا ما تكون مُكاملًا تناظريًا بسيطًا . يستخدم مُحوّل أكثر دقة عدادًا مُوَقَّتًا يُشغِّل مُحوّل الإشارة الرقمية إلى التناظرية (DAC). من المزايا الخاصة لنظام المقارنة المتدرجة أن تحويل إشارة ثانية لا يتطلب سوى مُقارن آخر ومسجل آخر لتخزين قيمة المؤقت. لتقليل الحساسية لتغيرات الإدخال أثناء التحويل، يمكن لدائرة أخذ العينات والاحتفاظ شحن مُكثِّف بجهد الإدخال اللحظي، ويمكن للمُحوّل قياس الوقت اللازم للتفريغ بتيار ثابت .

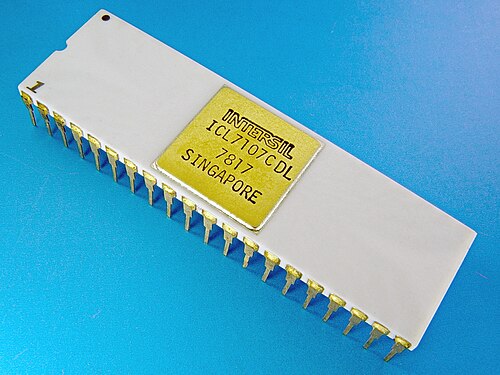

يقوم محول تناظري رقمي تكاملي (يُعرف أيضًا باسم محول تناظري رقمي ثنائي الميل أو متعدد الميل ) بتطبيق جهد دخل مجهول على مدخل مُكامل، ويسمح للجهد بالارتفاع تدريجيًا خلال فترة زمنية ثابتة (فترة التسارع). ثم يُطبق جهد مرجعي معلوم ذو قطبية معاكسة على المُكامل، ويُسمح له بالارتفاع تدريجيًا حتى يعود خرج المُكامل إلى الصفر (فترة التباطؤ). يُحسب جهد الدخل كدالة للجهد المرجعي، وفترة التسارع الثابتة، وفترة التباطؤ المقاسة. عادةً ما تُقاس فترة التباطؤ بوحدات ساعة المحول، لذا فإن فترات التكامل الأطول تسمح بدقة أعلى. وبالمثل، يمكن تحسين سرعة المحول على حساب الدقة. تُستخدم محولات من هذا النوع (أو تنويعات على هذا المفهوم) في معظم أجهزة قياس الفولت الرقمية نظرًا لخطيتها ومرونتها.

محول تناظري رقمي لموازنة الشحنة

يعتمد مبدأ محول الإشارة التناظرية إلى الرقمية (ADC) ذي موازنة الشحنة على تحويل إشارة الدخل أولاً إلى تردد باستخدام محول جهد إلى تردد . ثم يُقاس هذا التردد بواسطة عداد ويُحوّل إلى رمز خرج يتناسب مع إشارة الدخل التناظرية. وتتمثل الميزة الرئيسية لهذه المحولات في إمكانية نقل التردد حتى في بيئة صاخبة أو في حالة العزل. مع ذلك، يكمن قيد هذه الدائرة في أن خرج محول الجهد إلى التردد يعتمد على حاصل ضرب RC، الذي لا يمكن الحفاظ على قيمته بدقة مع تغير درجة الحرارة والزمن.

محول تناظري رقمي ثنائي الميل

يتكون الجزء التناظري من الدائرة من مُخفِّف ذي مقاومة دخل عالية، ومُكامل دقيق، ومُقارن جهد. يقوم المُحوِّل أولًا بتكامل إشارة الدخل التناظرية لفترة زمنية ثابتة، ثم يُكامل جهدًا مرجعيًا داخليًا بقطبية معاكسة حتى يصبح خرج المُكامل صفرًا. العيب الرئيسي لهذه الدائرة هو طول مدة التكامل. وهي مناسبة بشكل خاص للقياس الدقيق للإشارات بطيئة التغير، مثل المزدوجات الحرارية والموازين .

يحتوي محول الإشارة التناظرية إلى الرقمية (ADC) المتتبع على عداد تصاعدي-تنازلي يُغذي محول الإشارة الرقمية إلى التناظرية (DAC). ^{[ 14 ]} تُرسل كل من إشارة الدخل ومخرج محول الإشارة الرقمية إلى التناظرية إلى مُقارن. يتحكم المُقارن في العداد. تستخدم الدائرة تغذية راجعة سالبة من المُقارن لضبط العداد حتى يتطابق خرج محول الإشارة الرقمية إلى التناظرية مع إشارة الدخل، ثم تُقرأ القيمة من العداد.

تتميز محولات التتبع بنطاقات واسعة ودقة عالية، إلا أن زمن التحويل يعتمد على سلوك إشارة الإدخال، مع وجود حد أقصى مضمون في أسوأ الحالات. تُعد محولات التتبع خيارًا ممتازًا لقراءة الإشارات الواقعية، حيث أن معظم الإشارات الصادرة من الأنظمة الفيزيائية لا تتغير فجأة. تجمع بعض المحولات بين أسلوبي التتبع والتقريب المتتالي، وهو ما يُحقق نتائج جيدة خاصةً عندما تكون مكونات التردد العالي لإشارة الإدخال صغيرة الحجم.

يستخدم محول الإشارة التناظرية إلى الرقمية ذو البنية الأنبوبية (المعروف أيضًا باسم مُكمِّم النطاق الفرعي ) خطوتين أو أكثر للتحويل. في البداية، يتم إجراء تحويل تقريبي. في الخطوة الثانية، يتم تحديد الفرق بين الإشارة المدخلة والإشارة الرقمية إلى التناظرية باستخدام محول رقمي إلى تناظري. ثم يتم تحويل هذا الفرق بدقة أكبر، وتُدمج النتائج في الخطوة الأخيرة. يُمكن اعتبار هذا النوع من المحولات تحسينًا لمحولات الإشارة التناظرية إلى الرقمية ذات التقريب المتتالي، حيث تتكون إشارة التغذية الراجعة المرجعية من التحويل المؤقت لنطاق كامل من البتات (على سبيل المثال، أربعة بتات) بدلاً من البت التالي الأكثر أهمية فقط. بفضل الجمع بين مزايا محولات الإشارة التناظرية إلى الرقمية ذات التقريب المتتالي ومحولات الإشارة التناظرية إلى الرقمية السريعة، يتميز هذا النوع بالسرعة والدقة العالية وإمكانية التنفيذ بكفاءة.

يعتمد محول الإشارة التناظرية إلى الرقمية دلتا-سيجما (المعروف أيضًا باسم سيجما-دلتا) على حلقة تغذية راجعة سالبة مع مرشح تناظري، ويتميز بدقة منخفضة (غالبًا بت واحد) ولكن بمعدل أخذ عينات عالٍ . تعمل حلقة التغذية الراجعة باستمرار على تصحيح أخطاء التكميم المتراكمة وتشكيل الضوضاء : حيث يتم تقليل ضوضاء التكميم في الترددات المنخفضة المهمة، بينما تزداد في الترددات الأعلى. يمكن بعد ذلك إزالة هذه الترددات الأعلى بواسطة مرشح رقمي لخفض معدل أخذ العينات ، والذي يحول أيضًا تدفق البيانات من معدل أخذ العينات العالي ذي عمق البت المنخفض إلى معدل أقل ذي عمق بت أعلى.

يستخدم محول الإشارة التناظرية إلى الرقمية (ADC) المزود بمرحلة تعديل التردد (FM) وسيطة، في البداية، محول جهد إلى تردد لإنتاج إشارة متذبذبة بتردد يتناسب مع جهد إشارة الإدخال، ثم يستخدم عداد تردد لتحويل هذا التردد إلى عدد رقمي يتناسب مع جهد الإشارة المطلوب. تسمح فترات التكامل الأطول بدقة أعلى. وبالمثل، يمكن تحسين سرعة المحول على حساب الدقة. قد يكون جزآ محول الإشارة التناظرية إلى الرقمية منفصلين على نطاق واسع، حيث تمر إشارة التردد عبر عازل ضوئي أو تُرسل لاسلكيًا. تستخدم بعض هذه المحولات تعديل تردد الموجة الجيبية أو الموجة المربعة ؛ بينما تستخدم أخرى تعديل تردد النبضة . كانت هذه المحولات في السابق الطريقة الأكثر شيوعًا لعرض حالة مستشعر تناظري عن بُعد على شاشة رقمية. ^{[ 15 ] [ 16 ] [ 17 ] [ 18 ] [ 19 ]}

محول ويلكنسون التناظري الرقمي هو نوع من محولات المنحدر الخطي، وقد وصفه دينيس ويلكنسون لأول مرة عام 1950. في هذا التصميم، تُقارن نبضة الإدخال بمنحدر جهد خطي مُوَلَّد بشحن مكثف بمصدر تيار ثابت . يُنتج مُقارِن إشارة بوابة تظل فعالة حتى يصل المنحدر إلى سعة نبضة الإدخال. وبالتالي، تتناسب مدة هذه الفترة الزمنية للبوابة مع سعة الإدخال. خلال هذه الفترة، تُحسب النبضات من ساعة ذات تردد ثابت بواسطة مسجل، ويمثل العدد النهائي الناتج الرقمي. ^{[ 20 ]}

نظرًا لإمكانية توليد المنحدر بدقة عالية، تكون رموز الإخراج متصلة ومتجانسة العرض تقريبًا، مما يمنح المحول خطية تفاضلية جيدة. يتناسب زمن التحويل طرديًا مع سعة الإشارة المدخلة وعكسيًا مع تردد الساعة، لذا تتطلب الإشارات الأكبر أزمنة تحويل أطول. استُخدمت محولات ويلكنسون على نطاق واسع في أجهزة التحليل متعددة القنوات لتحليل الطيف النووي خلال الستينيات والسبعينيات من القرن العشرين نظرًا لخطيتها وملاءمتها للقياسات القائمة على المدرج التكراري. ^{[ 21 ] [ 22 ]}

يقوم محول الإشارة التناظرية إلى الرقمية ذو التمديد الزمني ( TS-ADC) بتحويل إشارة تناظرية ذات نطاق ترددي واسع جدًا، والتي لا يمكن تحويلها رقميًا بواسطة محول الإشارة التناظرية إلى الرقمية الإلكتروني التقليدي، وذلك عن طريق تمديد الإشارة زمنيًا قبل التحويل الرقمي. ويستخدم عادةً معالجًا ضوئيًا مسبقًا لتمديد الإشارة زمنيًا، مما يؤدي فعليًا إلى إبطاء الإشارة زمنيًا وضغط نطاقها الترددي. ونتيجة لذلك، يستطيع محول الإشارة التناظرية إلى الرقمية الإلكتروني، الذي كان بطيئًا جدًا في التقاط الإشارة الأصلية، التقاط هذه الإشارة المُبطأة. وللحصول على التقاط مستمر للإشارة، تقوم وحدة المعالجة الأمامية أيضًا بتقسيم الإشارة إلى عدة أجزاء بالإضافة إلى التمديد الزمني. ويتم تحويل كل جزء منها رقميًا بشكل منفصل بواسطة محول إشارة تناظرية إلى رقمية إلكتروني مستقل. وأخيرًا، يقوم معالج الإشارة الرقمية بإعادة ترتيب العينات وإزالة أي تشوهات أضافها المعالج المسبق لإنتاج البيانات الثنائية التي تمثل التمثيل الرقمي للإشارة التناظرية الأصلية.

يمكن دمج اثنين أو أكثر من محولات الإشارة التناظرية إلى الرقمية (ADCs) لزيادة معدل أخذ العينات بما يتجاوز معدل أخذ العينات لكل محول على حدة، وتقليل نسبة الإشارة إلى الضوضاء. ^{[ 23 ]} في محول ADC متداخل زمنيًا يتكون من M محول، يتم إزاحة طور ساعة أخذ العينات بشكل فريد لكل محول بحيث تتوزع أوقات أخذ العينات بشكل منتظم على دورة الساعة، مما يزيد معدل أخذ العينات الإجمالي إلى M ضعف معدل أخذ العينات لكل محول على حدة. عمليًا، تؤدي الاختلافات بين محولات ADC الفردية إلى تدهور الأداء العام لهذه الدوائر، مما يقلل من النطاق الديناميكي الخالي من التشويش (SFDR). ^{[ 24 ]} ومع ذلك، توجد تقنيات لتصحيح أخطاء عدم التطابق هذه. ^{[ 25 ]}

على الرغم من أن مصطلح ADC يرتبط عادةً بقياس الجهد التناظري، إلا أنه يمكن اعتبار بعض الأجهزة الإلكترونية جزئيًا التي تحول كمية تناظرية فيزيائية قابلة للقياس إلى رقم رقمي بمثابة محولات تناظرية رقمية أيضًا، على سبيل المثال:

• تقوم أجهزة التشفير الدورانية بتحويل كمية فيزيائية تناظرية تنتج ميكانيكياً مقداراً من الدوران إلى سلسلة من رموز غراي الرقمية التي يمكن لوحدة التحكم الدقيقة تفسيرها رقمياً لاستنتاج اتجاه الدوران والموضع الزاوي وسرعة الدوران. ^{[ 26 ]}
• يحوّل الاستشعار السعوي الكمية الفيزيائية التناظرية للسعة . ويمكن أن تكون هذه السعة مؤشراً لكمية فيزيائية أخرى، مثل المسافة بين جسم معدني ولوحة استشعار معدنية، أو كمية الماء في خزان، أو سماحية مادة عازلة .
  • تحدد محولات السعة إلى الرقمية (CDC) السعة عن طريق تطبيق إثارة معروفة على لوحة المكثف وقياس شحنتها. ^{[ 27 ]}
• تقوم الفرجار الرقمية بتحويل الكمية الفيزيائية التناظرية إلى مقدار الإزاحة بين مسطرتين منزلقة.
• تقوم محولات الحث إلى الرقمية بقياس تغير الحث بواسطة هدف موصل يتحرك في مجال مغناطيسي متناوب للمحث . ^{[ 28 ]}
• تقوم محولات الوقت إلى رقمي بالتعرف على الأحداث وتوفير تمثيل رقمي للوقت التناظري الذي حدثت فيه.
  • على سبيل المثال، يمكن تحويل قياسات زمن الرحلة من كمية تناظرية تؤثر على تأخير الانتشار لحدث ما.
• بشكل عام، قد تقوم أجهزة الاستشعار التي لا تنتج جهدًا كهربائيًا بشكل مباشر بإنتاج جهد كهربائي بشكل غير مباشر أو عن طريق طرق أخرى، يتم تحويلها إلى قيمة رقمية.
  • يمكن تحويل خرج المقاومة (على سبيل المثال، من مقياس الجهد أو مقاومة استشعار القوة ) إلى جهد عن طريق إرسال تيار معروف من خلاله، أو يمكن تحويله إلى قياس وقت شحن RC ، لإنتاج نتيجة رقمية.

ربما كان نظام ساوندستريم أول نظام تسجيل صوتي رقمي ذي أهمية تجارية. ^{[ 29 ]} تُعدّ محولات التناظرية إلى الرقمية جزءًا لا يتجزأ من تقنية إعادة إنتاج الموسيقى الحديثة وتسجيل الصوت باستخدام محطات العمل الصوتية الرقمية . يمكن إنتاج الموسيقى على أجهزة الكمبيوتر باستخدام التسجيل التناظري، ولذلك تُعدّ محولات التناظرية إلى الرقمية ضرورية لإنشاء تدفقات بيانات تعديل رمز النبض (PCM) التي تُخزّن على الأقراص المدمجة وملفات الموسيقى الرقمية. يمكن للمحولات التناظرية إلى الرقمية المستخدمة حاليًا في الموسيقى أخذ عينات بمعدلات تصل إلى 192 كيلوهرتز . تُسجّل العديد من استوديوهات التسجيل بتنسيق تعديل رمز النبض (PCM) 24 بت بتردد 96 كيلوهرتز، ثم تُخفّض معدل أخذ العينات وتُخفّف حدة الإشارة لإنتاج الصوت الرقمي على الأقراص المدمجة (44.1 كيلوهرتز) أو إلى 48 كيلوهرتز لتطبيقات البث الإذاعي والتلفزيوني.

تُعدّ محولات التناظرية إلى الرقمية (ADCs) ضرورية في أنظمة معالجة الإشارات الرقمية التي تعالج وتخزن وتنقل أي إشارة تناظرية تقريبًا بصيغة رقمية. على سبيل المثال، تستخدم بطاقات موالف التلفزيون محولات فيديو تناظرية إلى رقمية سريعة. أما محولات التناظرية إلى الرقمية البطيئة المدمجة في الرقاقة، والتي تتراوح دقتها بين 8 و10 و12 و16 بت، فهي شائعة في المتحكمات الدقيقة . وتحتاج راسمات الذبذبات الرقمية إلى محولات تناظرية إلى رقمية فائقة السرعة، وهي ضرورية أيضًا للراديو المعرف بالبرمجيات وتطبيقاته الحديثة.

تستخدم أنظمة التصوير الرقمي عادةً محولات تناظرية-رقمية لتحويل وحدات البكسل إلى بيانات رقمية . كما تستخدم بعض أنظمة الرادار هذه المحولات لتحويل قوة الإشارة إلى قيم رقمية لمعالجتها لاحقًا. وتستخدم العديد من أنظمة الاستشعار الأخرى، سواءً في الموقع أو عن بُعد، تقنية مماثلة.

تنتج العديد من أجهزة الاستشعار في الأجهزة العلمية إشارة تناظرية؛ درجة الحرارة ، والضغط ، ودرجة الحموضة ، وشدة الضوء ، وما إلى ذلك. يمكن تضخيم كل هذه الإشارات وإدخالها إلى محول تناظري رقمي لإنتاج تمثيل رقمي.

شاشات العرض المسطحة رقمية بطبيعتها وتحتاج إلى محول تناظري رقمي لمعالجة الإشارة التناظرية مثل الإشارة المركبة أو VGA .
