عملية الارتداد هي آلية تشغيل تستخدم لتنفيذ الأسلحة النارية ذاتية التحميل ذات المؤخرة المقفلة . تستخدم الأسلحة النارية التي تعمل بالارتداد طاقة الارتداد لتدوير العمل، على عكس عملية الغاز أو عملية النفخ باستخدام ضغط غاز الدفع. ^[1]

يُزعم أحيانًا أن أقدم ذكر لعملية الارتداد المستخدمة لمساعدة تحميل الأسلحة النارية كان في عام 1663 عندما اقترح رجل إنجليزي يُدعى بالمر استخدامه أو استخدام الغازات التي يتم ضخها على طول البرميل للقيام بذلك. ^[2] ومع ذلك، لم يتمكن أحد من التحقق من هذا الادعاء في الآونة الأخيرة، على الرغم من وجود بندقية آلية أخرى يعود تاريخها إلى نفس العام، ولكن نوعها وطريقة تشغيلها غير معروفة. ^[3] إذا تم اختراع عملية الارتداد في عام 1663، فستظل خاملة حتى القرن التاسع عشر، عندما بدأ عدد من المخترعين في تسجيل براءات اختراع للتصاميم التي تتميز بعملية الارتداد؛ وكان هذا بسبب حقيقة أن الخرطوشة التي يتم التخلص منها والمتكاملة (كل من الرصاصة والوقود في وحدة واحدة قابلة للتبديل بسهولة) جعلت هذه التصاميم قابلة للتطبيق. أقدم ذكر لعملية الارتداد في أدبيات براءات الاختراع البريطانية هو براءة اختراع قدمها جوزيف وايتورث في عام 1855 والتي اقترحت استخدام الارتداد لفتح مؤخرة البندقية جزئيًا، ثم يتم سحب المؤخرة يدويًا لبقية الطريق للخلف باليد. ^[4] في ذلك الوقت تقريبًا، يُقال أحيانًا إن أمريكيًا يُدعى ريجولوس بيلون قد حصل على براءة اختراع في بريطانيا لبندقية تستخدم شكلًا محدودًا من عملية الارتداد. كان لديه ثلاث براءات اختراع بريطانية تتعلق بالأسلحة النارية في الفترة من خمسينيات إلى ستينيات القرن التاسع عشر؛ ومع ذلك، تشير جميعها إلى وسيلة لتخفيف الارتداد في الأسلحة النارية، والتي لم تكن فكرة جديدة في ذلك الوقت، بدلاً من عملية الارتداد الحقيقية. عملية الارتداد التالية التي تم ذكرها في أدبيات براءات الاختراع البريطانية كانت من قبل ألكسندر بلاكلي في عام 1862، الذي يصف بوضوح استخدام ارتداد المدفع المنطلق لفتح المؤخرة. ^[5] في عام 1864 بعد حرب شليسفيج الثانية ، بدأت الدنمارك برنامجًا يهدف إلى تطوير بندقية تستخدم ارتداد الطلقة لإعادة تحميل السلاح الناري، على الرغم من عدم إنتاج نموذج عملي حتى عام 1888. ^[6] في وقت لاحق في سبعينيات القرن التاسع عشر، حصل كابتن سويدي يُدعى دي إتش فريبيرج على براءة اختراع لتصميم قدم كل من قفل الزعنفة والرشاش الآلي بالكامل الذي يعمل بالارتداد. ^[7] علاوة على ذلك، في عام 1875، تم تسجيل براءة اختراع وسيلة لتسليح البندقية من خلال الارتداد من خلال وكيل براءات الاختراع فرانك ويرث بواسطة ألماني يُدعى أوتو إميريش. ^[8] أخيرًا، جاء مدفع رشاش ماكسيم الآلي الذي يعمل بالارتداد عام 1883 والذي قدم العصر الحديث للمدافع الرشاشة الأوتوماتيكية.

فيديوهات خارجية
رسوم متحركة لـ Browning AUTO 5 "دورة إطلاق نار واحدة"، YouTube

إن نفس القوى التي تتسبب في تحرك المقذوفات من السلاح الناري (القذيفة أو القذائف أو الغاز الدافع أو الحشوة أو البطانة أو غير ذلك) إلى أسفل البرميل تتسبب أيضًا في تحرك السلاح الناري بالكامل أو جزئيًا في الاتجاه المعاكس. والنتيجة مطلوبة بموجب قانون الحفاظ على الزخم بحيث يكون زخم المقذوفات وزخم الارتداد متساويين. يتم حساب هذه الزخمات من خلال:

كتلة المقذوف × سرعة المقذوف = كتلة الارتداد × سرعة الارتداد

البرميل هو جزء متحرك من عمل الأسلحة النارية التي تعمل بالارتداد. أما في الأسلحة النارية التي لا تعمل بالارتداد، فإن السلاح الناري بأكمله هو الذي يرتد. ومع ذلك، في الأسلحة النارية التي تعمل بالارتداد، يرتد جزء فقط من السلاح الناري بينما يحافظ القصور الذاتي على بقاء جزء آخر ثابتًا بالنسبة لكتلة مثل الأرض أو حامل مدفع سفينة أو إنسان يحمل السلاح الناري. يتم ربط الكتلتين المتحركة والثابتة بواسطة زنبرك يمتص طاقة الارتداد أثناء ضغطه بواسطة الحركة ثم يتمدد مما يوفر الطاقة لبقية دورة التشغيل.

نظرًا لأن هناك حدًا أدنى من الزخم المطلوب لتشغيل عمل سلاح ناري يعمل بالارتداد، فيجب أن تولد الخرطوشة ارتدادًا كافيًا لتوفير هذا الزخم. لذلك، تعمل الأسلحة النارية التي تعمل بالارتداد بشكل أفضل مع خرطوشة تنتج زخمًا يساوي تقريبًا ذلك الذي تم تحسين الآلية من أجله. على سبيل المثال، تم تحسين تصميم M1911 مع نوابض المصنع لرصاصة تزن 230 حبة (15 جرامًا) بسرعة المصنع. تتطلب التغييرات في العيار أو التغييرات الجذرية في وزن الرصاصة و/أو سرعتها تعديلات على وزن الزنبرك أو كتلة الشريحة للتعويض. وبالمثل، فإن استخدام الذخيرة الفارغة سيؤدي عادةً إلى عدم عمل الآلية بشكل صحيح، ما لم يتم تركيب جهاز لتعزيز الارتداد.

يتم تصنيف التصميمات التي تعمل بالارتداد على نطاق واسع حسب كيفية تحرك الأجزاء عند الارتداد.

توجد عملية الارتداد الطويل بشكل أساسي في البنادق ، وخاصة تلك التي تعتمد على آلية جون براوننج الأوتوماتيكية 5. في عام 1885، حصل البريطانيان شلوند وآرثر على براءة اختراع آلية الارتداد الطويل ذات المؤخرة المقفلة. ^[9] في آلية الارتداد الطويل، يظل البرميل والمزلاج مقفلين معًا أثناء الارتداد، مما يضغط على نوابض الارتداد. بعد هذه الحركة الخلفية، يتم قفل المزلاج إلى الخلف ويتم دفع البرميل للأمام بواسطة زنبركه. يتم تثبيت المزلاج في مكانه حتى يعود البرميل للأمام تمامًا وخلال هذا الوقت يتم استخراج الخرطوشة الفارغة وإخراجها، ووضع قذيفة جديدة من المجلة. يتم تحرير المزلاج وإغلاقه بالقوة بواسطة زنبرك الارتداد الخاص به، مما يؤدي إلى إدخال طلقة جديدة في الحجرة.

تم اختراع نظام الارتداد الطويل في أواخر القرن التاسع عشر وهيمن على سوق البنادق الأوتوماتيكية لأكثر من نصف ذلك القرن قبل أن تحل محله تصميمات جديدة تعمل بالغاز . بينما أوقفت براوننج إنتاج تصميم Auto-5 في عام 1999، لا تزال فرانشي تصنع خط بنادق تعمل بالارتداد الطويل، AL-48 ، والتي تشترك في كل من تصميم Browning الأصلي، والمظهر "الحدابي" لـ Auto-5 الأصلي. كانت الأسلحة الأخرى المستندة إلى نظام Browning هي بندقية Remington Model 8 شبه الأوتوماتيكية (1906)، وبنادق Remington Model 11 & "The Sportsman" (طراز 11 بمخزن ذو طلقتين فقط)، وخط Frommer Stop من المسدسات (1907)، وبندقية Chauchat الأوتوماتيكية (1915).

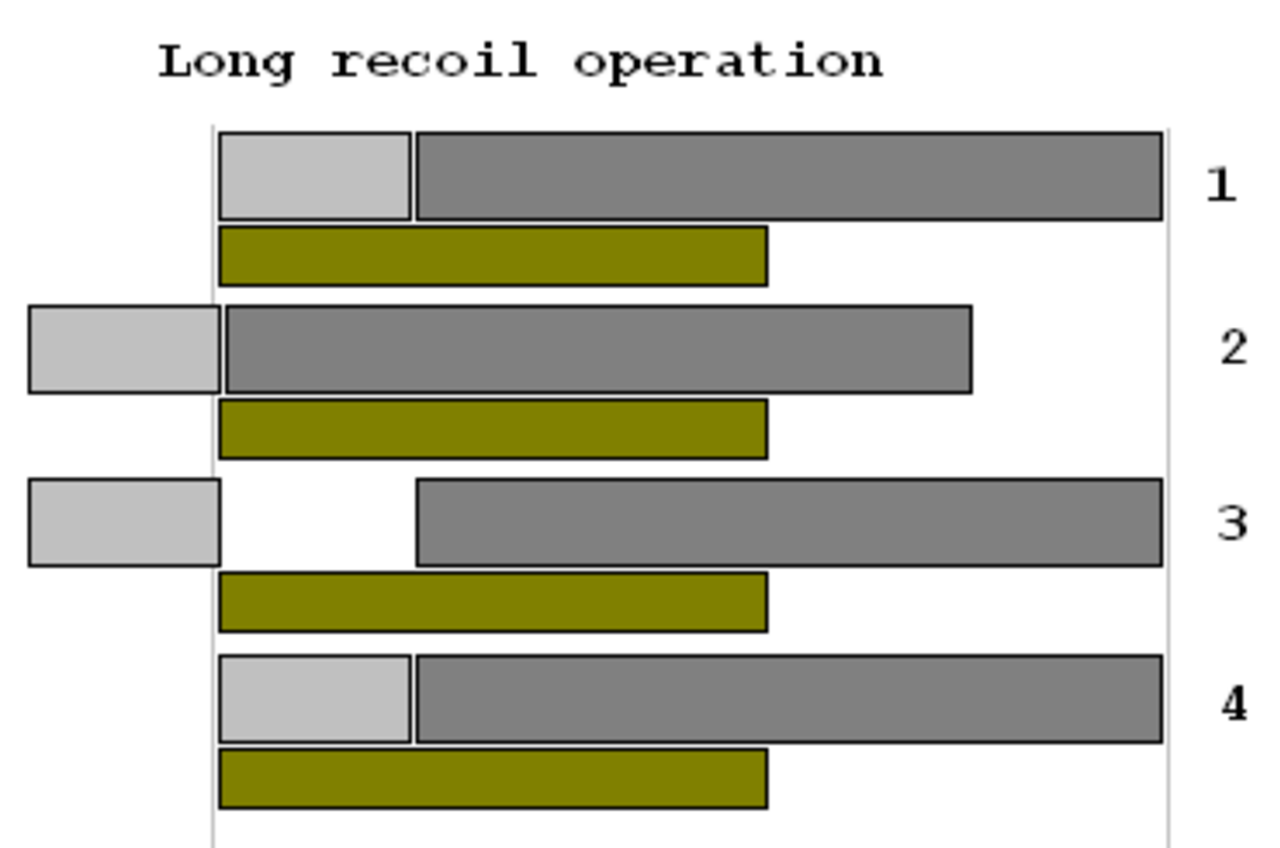

شرح مخطط الدورة

1. وضع الاستعداد لإطلاق النار. الترباس مثبت على البرميل، وكلاهما في الأمام بالكامل.
2. تعمل قوة الارتداد الناتجة عن إطلاق النار على دفع البرغي والأسطوانة بالكامل إلى الخلف، مما يضغط على نوابض العودة لكليهما.
3. يتم تثبيت الترباس في الخلف، بينما يتم فتح البرميل والعودة إلى البطارية تحت قوة الزنبرك. يتم إخراج الطلقة المطلقة.
4. يعود الترباس تحت قوة الزنبرك، ويحمل طلقة جديدة. يتم قفل البرميل في مكانه أثناء عودته إلى البطارية.

تهيمن عملية الارتداد القصيرة على عالم المسدسات شبه الأوتوماتيكية ذات الإشعال المركزي ، حيث توجد في جميع الأسلحة تقريبًا المخصصة لخراطيش المسدس عالية الضغط من 9×19 مم بارابيلوم وأكبر، بينما تستخدم خراطيش المسدس منخفضة الضغط من .380 ACP وأصغر بشكل عام طريقة التشغيل بالنفخ . تختلف عملية الارتداد القصيرة عن عملية الارتداد الطويلة في أن البرميل والمزلاج يرتدان معًا لمسافة قصيرة فقط قبل فتحهما وانفصالهما. تتوقف البرميل بسرعة، ويستمر المزلاج في التحرك للخلف، ويضغط على زنبرك الارتداد ويقوم بعملية الاستخراج والتغذية الآلية. أثناء الجزء الأخير من رحلته للأمام، يتم قفل المزلاج في البرميل ويدفع البرميل للخلف إلى البطارية.

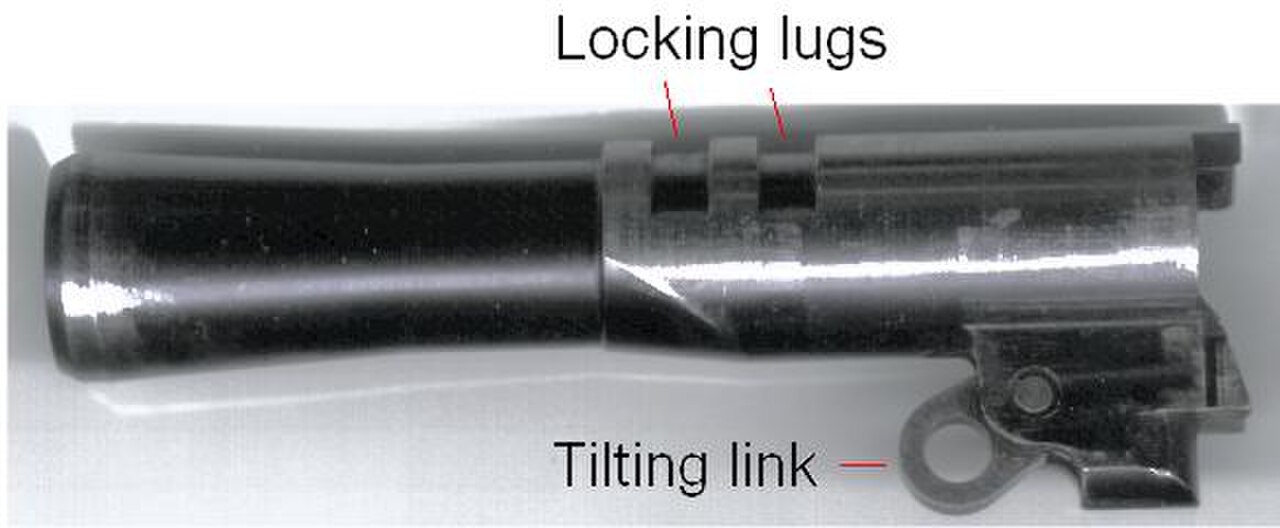

تتميز مجموعة كبيرة ومتنوعة من تصميمات الارتداد القصير بطريقة قفل وفتح السبطانة. وأكثرها شيوعًا هي تصميمات السبطانة المائلة لجون براوننج والتي تعتمد إما على الوصلة المتأرجحة وعروات القفل كما هو مستخدم في مسدس M1911 أو تصميم الكاميرا بدون وصلة المستخدم في Hi Power و CZ 75. التصميمات الأخرى هي تصميم كتلة القفل الموجود في Walther P38 و Beretta 92 ، أو البكرات في MG42 ، أو السبطانة الدوارة المستخدمة في Beretta 8000 وغيرها. أحد المتغيرات غير المعتادة هو تصميم الترباس القابل للفك في Borchardt C-93 وسلالته، مسدس Luger .

في حين أن تصميم الارتداد القصير هو الأكثر شيوعًا في المسدسات، فإن أول سلاح ناري يعمل بالارتداد القصير كان أيضًا أول مدفع رشاش ، وهو مدفع مكسيم . وقد استخدم مسمارًا مفصليًا مشابهًا لذلك الذي قام بورشاردت بتكييفه لاحقًا مع المسدسات. كما استخدم فلاديميروف مبدأ الارتداد القصير في المدفع الرشاش الثقيل السوفيتي KPV-14.5 الذي كان في الخدمة مع الجيش الروسي والقوات المسلحة في الشرق الأوسط منذ عام 1949. كما استخدم ملفين جونسون مبدأ الارتداد القصير في مدفعه الرشاش جونسون M1941 وبندقيته M1941 ، والبنادق الأخرى التي تستخدم الارتداد القصير هي LWRCI SMG 45 ^[10] وLoneStar Future Weapons RM-277R. ^[11]

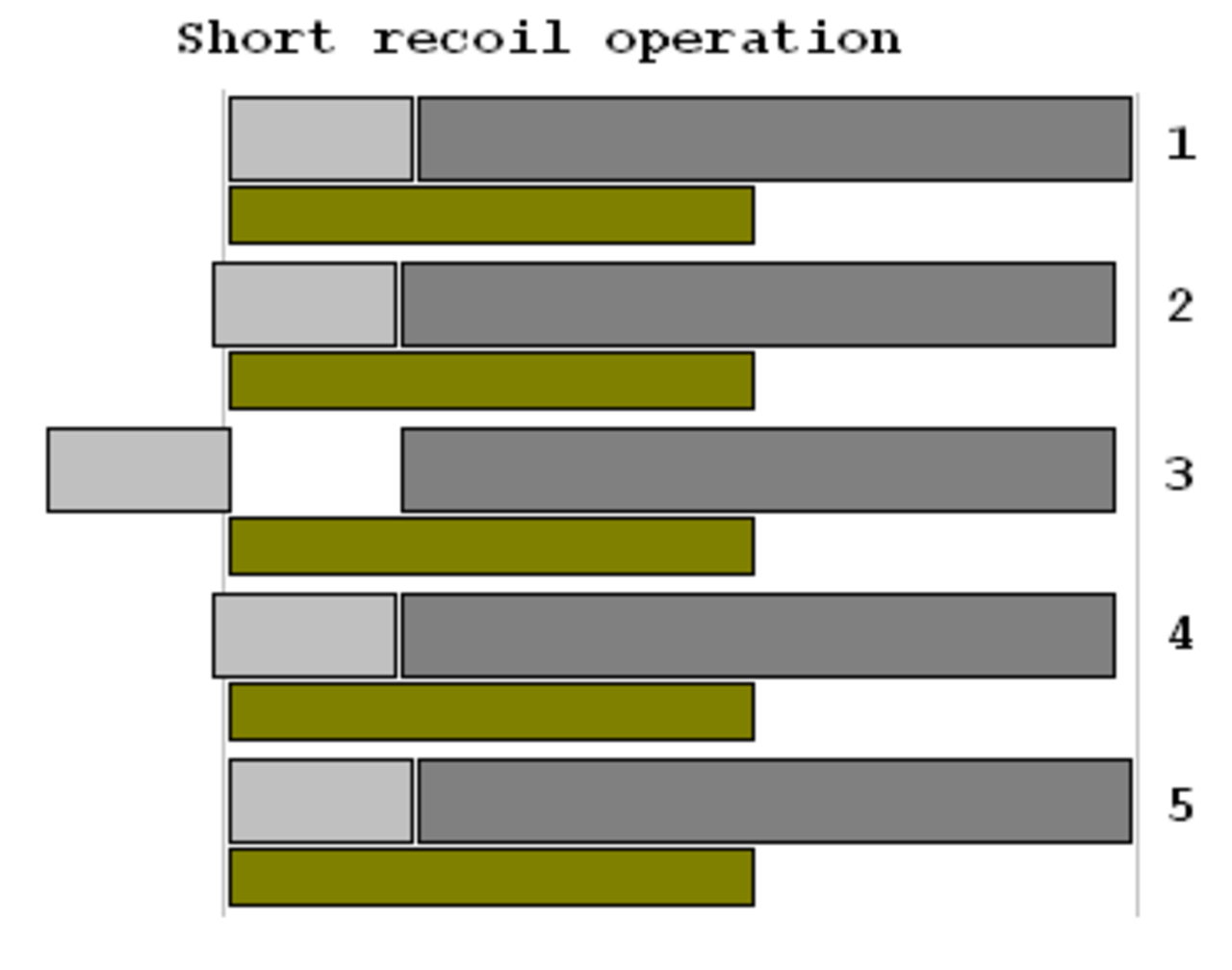

شرح مخطط الدورة

1. وضع الاستعداد لإطلاق النار. الترباس مثبت على البرميل، وكلاهما في الأمام بالكامل.
2. عند إطلاق النار، يرتد الترباس والسبطانة للخلف لمسافة قصيرة أثناء قفلهما معًا. بالقرب من نهاية مسار السبطانة، يتم فتح الترباس والسبطانة.
3. يتوقف البرميل، لكن الترباس غير المؤمّن يستمر في التحرك إلى الخلف، مما يؤدي إلى إخراج القذيفة الفارغة وضغط زنبرك الارتداد.
4. يعود الترباس إلى الأمام تحت قوة الزنبرك، مما يؤدي إلى تحميل طلقة جديدة داخل البرميل.
5. يتم قفل الترباس داخل البرميل، ويجبر البرميل على العودة إلى البطارية.

مفهوم تصميم بديل للأسلحة النارية التي تعمل بالارتداد هو نظام التشغيل بالقصور الذاتي، وكان أول استخدام عملي له هو بندقية شوغرن ، التي طورها كارل أكسل ثيودور شوغرن في أوائل القرن العشرين، وهو مهندس سويدي حصل على عدد من براءات الاختراع لتصميمه الذي يعمل بالقصور الذاتي بين عامي 1900 و1908 وباع حوالي 5000 بندقية آلية باستخدام النظام في عامي 1908 و1909. ^{[12] [13]} في عكس التصميمات الأخرى، تستخدم بعض أنظمة القصور الذاتي السلاح الناري بالكامل تقريبًا كمكون للارتداد، مع بقاء الترباس فقط ثابتًا أثناء إطلاق النار. ولهذا السبب، يتم تطبيق نظام القصور الذاتي فقط على الأسلحة النارية ذات الارتداد الشديد، وخاصة البنادق. ثم طور باولو بينيلي نظامًا مشابهًا يستخدم عملية القصور الذاتي في أوائل الثمانينيات وحصل على براءة اختراع في عام 1986. ^[14] باستثناء بنادق شوغرن وبنادقها في أوائل القرن العشرين، فإن جميع الأسلحة النارية التي تعمل بالقصور الذاتي والتي تم تصنيعها حتى عام 2012 إما كانت من صنع بينيلي أو استخدمت تصميمًا مرخصًا من بينيلي، مثل Franchi Affinity. ثم قدمت شركة Browning Arms نظام A5 الذي يعمل بالقصور الذاتي (العلامة التجارية Kinematic Drive) كخليفة لنظام Auto-5 الذي يعمل بالارتداد الطويل . يعتمد كل من نظامي بينيلي وبراونينج على مسمار قفل دوار، مشابه لذلك المستخدم في العديد من الأسلحة النارية التي تعمل بالغاز .

قبل إطلاق النار، يتم فصل جسم الترباس عن رأس الترباس المقفل بواسطة زنبرك صلب. عندما ترتد البندقية بعد إطلاق النار، تكون عزم القصور الذاتي لجسم الترباس كبيرًا بما يكفي ليظل ثابتًا بينما تتحرك البندقية المرتدة ورأس الترباس المقفل للخلف. تضغط هذه الحركة على الزنبرك بين رأس الترباس وجسم الترباس، مما يخزن الطاقة اللازمة لدورة العمل. نظرًا لأنه لا يمكن ضغط الزنبرك إلا بمقدار معين، فإن هذا يحد من مقدار القوة التي يمكن أن يمتصها الزنبرك، ويوفر مستوى متأصلًا من التنظيم الذاتي للعمل، مما يسمح باستخدام مجموعة واسعة من قذائف الطلقات ، من الأحمال القياسية إلى الأحمال الكبيرة، طالما أنها توفر الحد الأدنى من مستوى الارتداد لضغط الزنبرك. لاحظ أنه يجب أن تكون البندقية حرة في الارتداد حتى تعمل هذه العملية - إن قابلية ضغط جسم مطلق النار كافية للسماح بهذه الحركة، لكن إطلاق البندقية من وضع آمن في وضعية استراحة أو مع وضع المخزون على الأرض لن يسمح لها بالارتداد بشكل كافٍ لتشغيل الآلية. وبالمثل، يجب توخي الحذر عند تعديل الأسلحة من هذا النوع (على سبيل المثال إضافة مخازن ممتدة أو تخزين الذخيرة على المخزون)، حيث أن أي زيادة كبيرة في كتلة السلاح يمكن أن تقلل العمل المنجز من الارتداد إلى ما دون المطلوب لدورة العمل.

عندما يعود زنبرك الارتداد إلى حالته غير المضغوطة، فإنه يدفع جسم الترباس للخلف بقوة كافية لتدوير الحركة. يفتح جسم الترباس رأس الترباس ويسحبه، ويستخرج الخرطوشة ويقذفها، ويجهز المطرقة، ويضغط على زنبرك الارتداد. بمجرد أن يصل الترباس إلى نهاية مساره، يوفر زنبرك الارتداد القوة اللازمة لحجز الطلقة التالية من المجلة، وإغلاق الترباس.

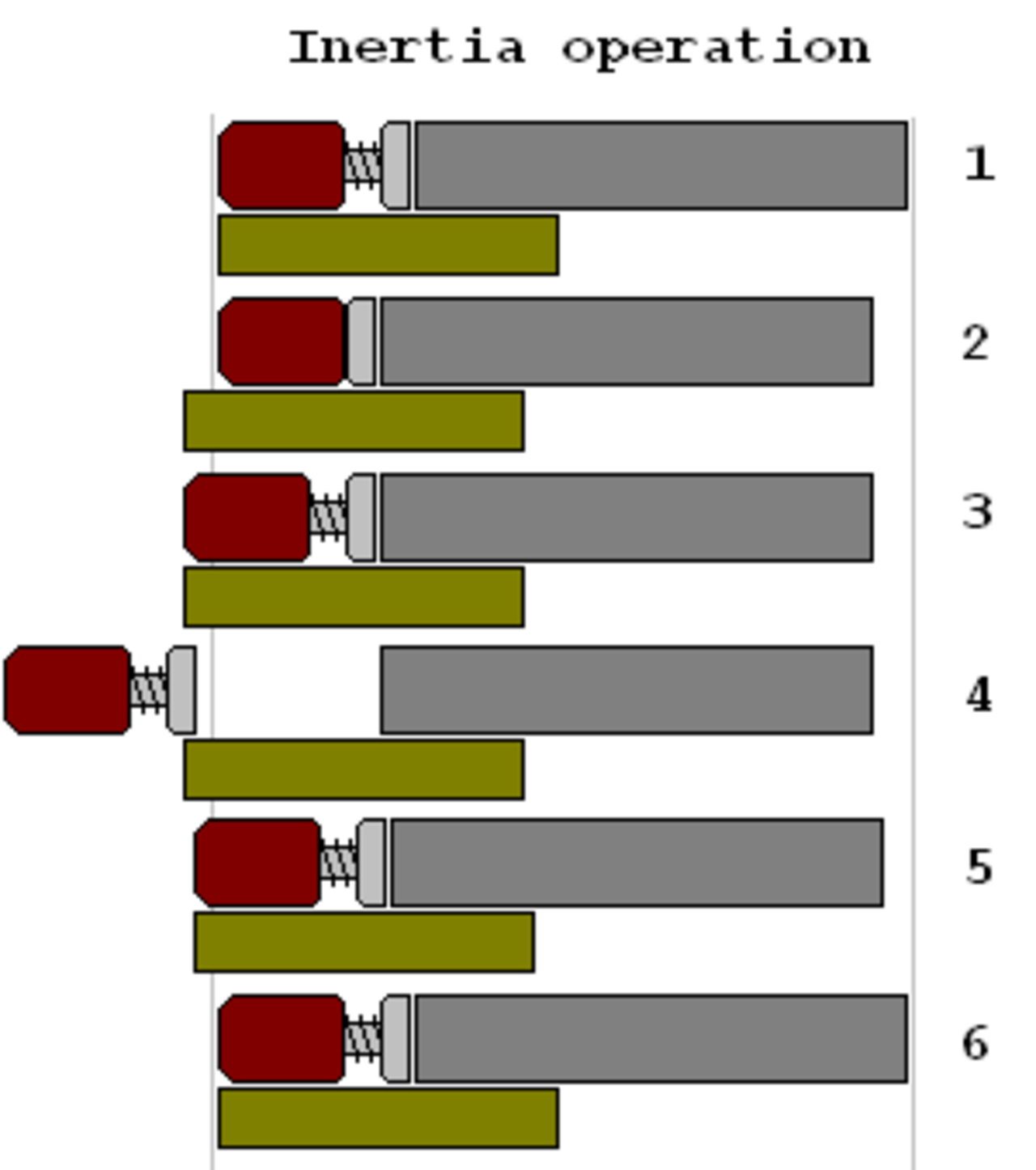

شرح مخطط الدورة

1. وضع الاستعداد لإطلاق النار. الترباس مثبت على البرميل، وكلاهما في الأمام بالكامل.
2. عند إطلاق النار، يرتد السلاح الناري إلى الخلف باتجاه جسم مطلق النار. تظل الكتلة القصورية ثابتة، فتضغط على زنبرك. يظل البرغي مقفلاً على البرميل، والذي بدوره متصل بشكل صارم بالإطار.
3. يدفع الزنبرك المضغوط الكتلة القصورية إلى الخلف حتى تنقل زخمها إلى البرغي.
4. يتم فتح الترباس ويتحرك إلى الخلف، مما يؤدي إلى إخراج الطلقة المطلقة وضغط زنبرك العودة.
5. يعود الترباس إلى البطارية تحت قوة الزنبرك، محملاً بجولة جديدة ومثبتًا في مكانه.
6. يتعافى مطلق النار من الطلقة، ويحرك السلاح الناري إلى الأمام إلى الوضع المناسب لإطلاق الطلقة التالية.

تستخدم بعض الأسلحة النارية ذات الارتداد القصير، مثل MG 42 و MG 3 الألمانيتين ، آلية عند الفوهة لاستخراج بعض الطاقة من غازات المسحوق الهاربة لدفع البرميل للخلف، بالإضافة إلى طاقة الارتداد. توفر هذه الدفعة معدلات إطلاق أعلى و/أو تشغيل أكثر موثوقية. يوجد هذا النوع من الآلية أيضًا في بعض المثبطات المستخدمة في الأسلحة النارية ذات الارتداد القصير، تحت اسم مساعدة الغاز أو جهاز نيلسن ، حيث يتم استخدامه للتعويض عن الكتلة الإضافية التي يضيفها المثبط إلى أجزاء الارتداد من خلال توفير دفعة وفصل بعض كتلة المثبط عن أجزاء الارتداد في السلاح الناري.

تُستخدم معززات الفوهة أيضًا في بعض ملحقات إطلاق النار الفارغة في الأسلحة النارية التي تعمل بالارتداد لتطبيع قوة الارتداد للطلقة الفارغة (بدون مقذوف) مع القوة الأكبر للطلقة الحية، للسماح للآلية بالدورة بشكل صحيح.

تستخدم العديد من المسدسات الارتداد لتسليح المطرقة ودفع الأسطوانة. في هذه التصميمات، يتم تثبيت البرميل والأسطوانة على إطار علوي يرتد أعلى إطار فرعي. مع ارتداد المستقبل العلوي، يتم دفع الأسطوانة وتسليح المطرقة، وهي وظائف تتم عادةً يدويًا. ومن الأمثلة البارزة على ذلك مسدسات ويبلي -فوسبيري وماتبا .

أنظمة التحميل التلقائي الأخرى هي:

• تستخدم الأسلحة النارية ذات الارتداد المتأخر عملية تؤخر فتح الترباس حتى يصل ضغط الغاز إلى مستوى آمن للاستخراج.
• تفتقر الأسلحة النارية ذات الدفع الأمامي إلى استخدام الترباس ولكن بدلاً من ذلك تستخدم برميلًا متحركًا يتم سحبه إلى الأمام بواسطة الرصاصة حتى يترك البرميل لدورة عمله.
• تستخدم الأسلحة النارية ذات الارتداد الخلفي الغاز المتوسع الذي يصطدم بالخرطوشة نفسها لدفع الترباس الخاص بالسلاح الناري إلى الخلف.
• تعتمد الأسلحة النارية التي تعمل بالغاز على سحب كمية صغيرة من الغاز المتوسع لتشغيل الأجزاء المتحركة من الحركة.
