غطاء قرع

إن غطاء الإيقاع أو فتيل الإيقاع أو كابلوك ، الذي تم تقديمه في أوائل عشرينيات القرن التاسع عشر، هو نوع من أجهزة الإشعال الإيقاعية للاستخدام مرة واحدة لأقفال الأسلحة النارية التي يتم تحميلها بالفوهة مما يمكنها من إطلاق النار بشكل موثوق في أي حالة طقس. ^[1] أدى اختراعه إلى ظهور آلية غطاء الإيقاع أو نظام قفل الإيقاع الذي يستخدم كبسولات إيقاع يتم ضربها بالمطرقة لإشعال شحنة البارود في البنادق والأسلحة النارية ذات الأغطية والكرة . أي سلاح ناري يستخدم آلية غطاء الإيقاع هو بندقية إيقاع . أي بندقية طويلة بآلية غطاء الإيقاع وبرميل مخدد هي بندقية إيقاع . تصف الأغطية والكرة الأسلحة النارية ذات غطاء الإيقاع التي تطلق رصاصة كروية واحدة بقطر التجويف مع كل طلقة.

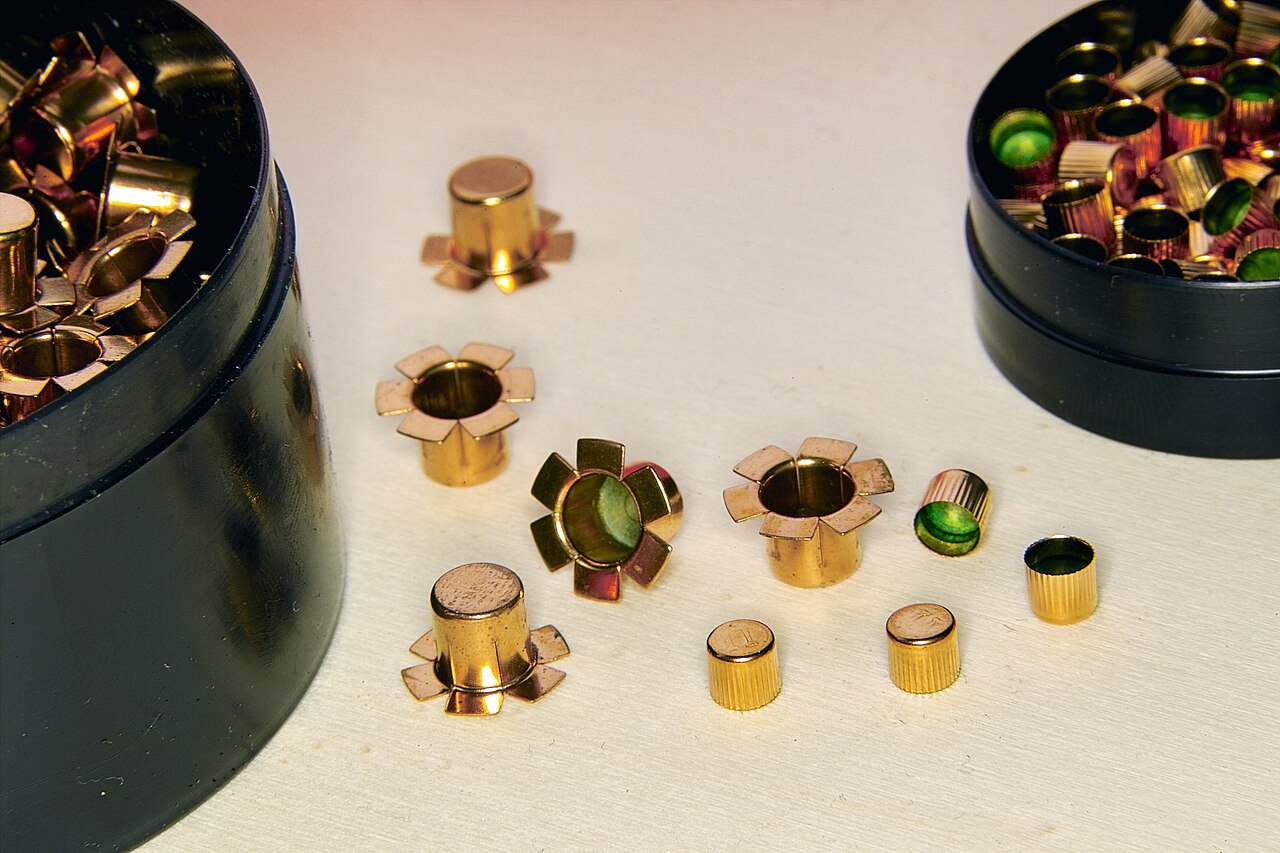

إن كبسولة الإيقاع عبارة عن أسطوانة صغيرة من النحاس أو النحاس الأصفر ذات طرف مغلق. يوجد داخل الطرف المغلق كمية صغيرة من مادة متفجرة حساسة للصدمات مثل الفلمينات الزئبقية (تم اكتشافها في عام 1800؛ وكانت المفجر العملي الوحيد المستخدم من منتصف القرن التاسع عشر إلى أوائل القرن العشرين ^[2] ).

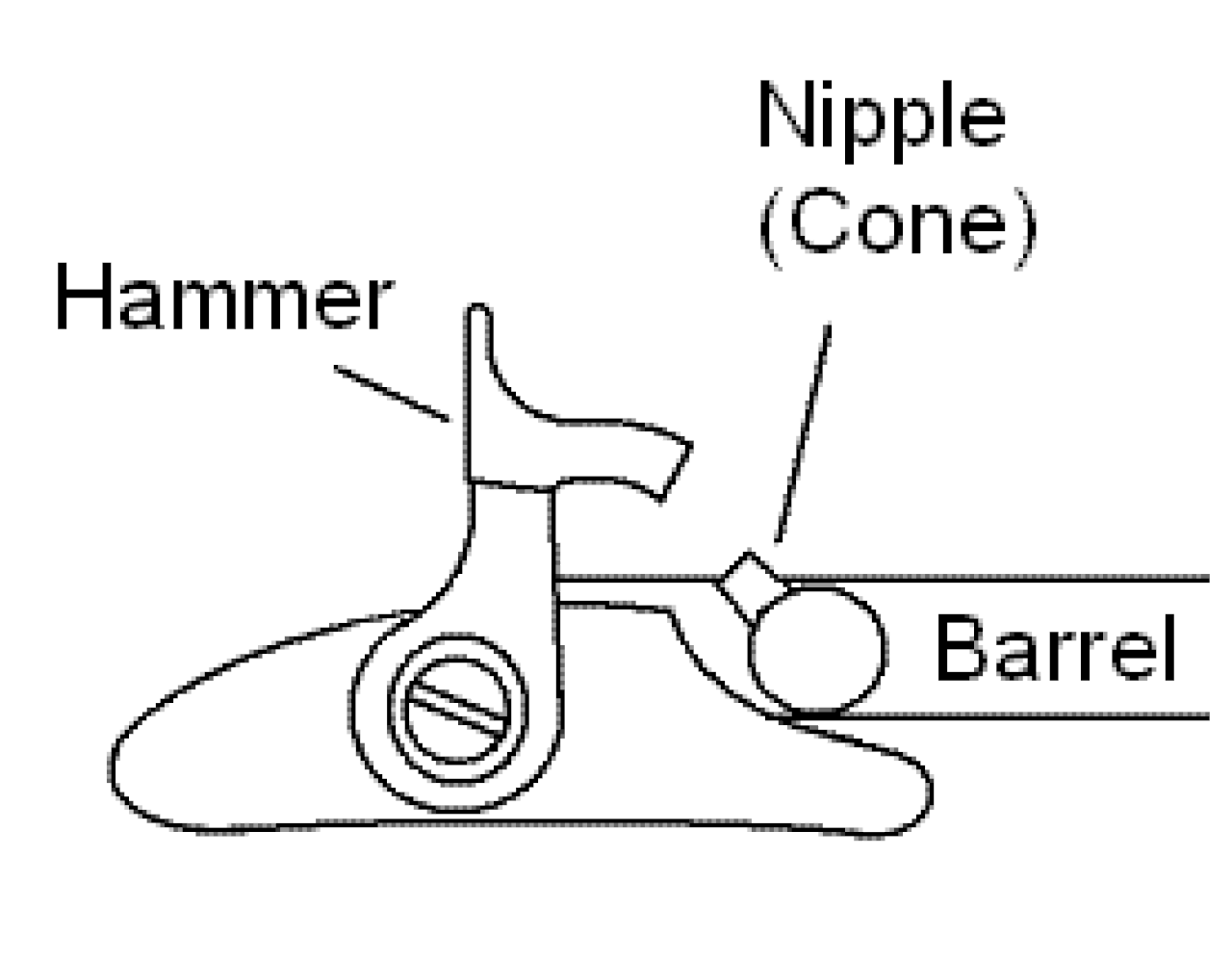

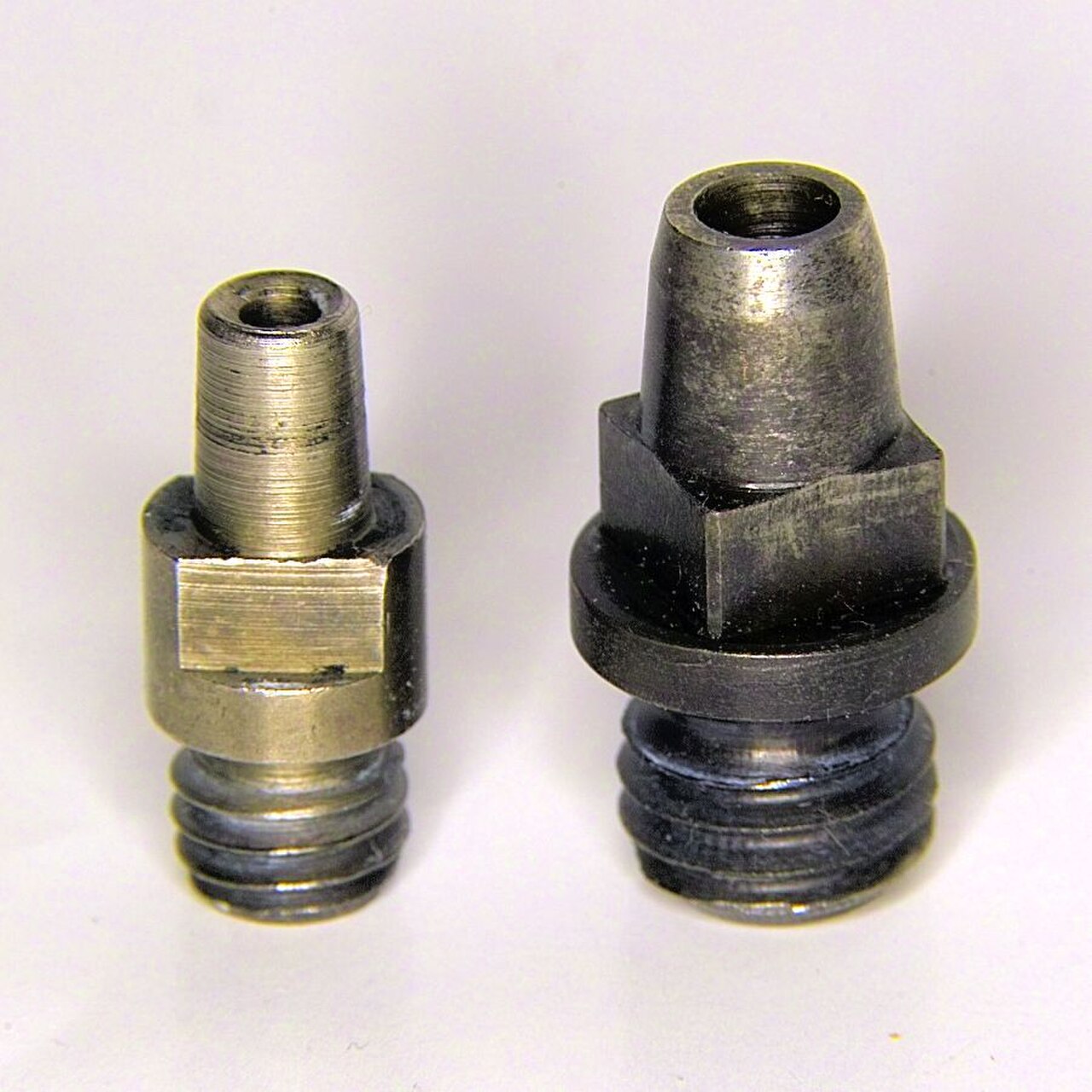

تتكون آلية قفل الغطاء من مطرقة وحلمة (يشار إليها أحيانًا باسم المخروط ). تحتوي الحلمة على أنبوب مجوف يدخل الجزء الخلفي من ماسورة البندقية، ويتم وضع غطاء الإيقاع فوق فتحة الحلمة. يؤدي سحب الزناد إلى تحرير المطرقة، التي تضرب غطاء الإيقاع ضد الحلمة (التي تعمل كسندان ) ، وتسحقها وتفجر الزئبق المتفجر بالداخل، مما يطلق شرارات تنتقل عبر الحلمة المجوفة إلى البرميل وتشعل شحنة البارود الرئيسية.

تم تصنيع كبسولات الإيقاع بأحجام صغيرة للمسدسات وأحجام أكبر للبنادق والبنادق. ^[1]

كانت الأسلحة النارية في وقت سابق تستخدم آليات القفل الصوانية التي تتسبب في اصطدام قطعة من الصوان بفريزر فولاذي ينتج شرارات لإشعال وعاء من مسحوق التحضير وبالتالي إطلاق شحنة البارود الرئيسية للبندقية. حلت آلية القفل الصوانية محل أنظمة الإشعال القديمة مثل الفتيل وعجلة القفل ، ولكن كانت جميعها عرضة للفشل في الطقس الرطب. ^{[ بحاجة لمصدر ]}

تم اكتشاف الفلاشينات بواسطة إدوارد تشارلز هوارد (1774-1816) في عام 1800. ^{[3] [4]} الاختراع الذي جعل غطاء الإيقاع ممكنًا باستخدام الفلاشينات المكتشفة حديثًا حصل على براءة اختراع من قبل القس ألكسندر جون فورسيث من بيلهيلفي ، أبردينشاير ، اسكتلندا ، في عام 1807. ^[1] اخترع فورسيث نظام الإيقاع البدائي كحل لمشكلة أن الطيور قد تفزع عندما يتصاعد الدخان من وعاء البارود في بندقيته ذات الصوان ، مما يمنحها تحذيرًا كافيًا للهروب من الطلقة. ^{[1] عمل نظام قفل الإيقاع المبكر هذا بنفس الطريقة تقريبًا للأسلحة النارية} ذات الصوان واستخدم فتيلًا فلاشينغًا مصنوعًا من الفلاشينات الزئبقية وكلورات البوتاسيوم والكبريت والفحم ، مشتعلًا بالارتجاج. ^{[5] [6]} أدى اختراعه لآلية إطلاق النار المجهزة بفتيلة من الرصاص إلى حرمان الطيور من نظام الإنذار المبكر، سواء من خلال تجنب نفخة الدخان الأولية من وعاء البارود المصنوع من الصوان، وكذلك تقصير الفاصل الزمني بين سحب الزناد وخروج الطلقة من الفوهة. حصل فورسيث على براءة اختراع لنظام الإشعال "زجاجة الرائحة" في عام 1807. ومع ذلك، لم يتم تطوير نظام الكبسولة الإيقاعية التقليدية إلا بعد انتهاء صلاحية براءات اختراع فورسيث. اخترع جوزيف مانتون مقدمة لكبسولة الإيقاع في عام 1814، تتكون من أنبوب نحاسي ينفجر عند سحقه. ^[7] تم تطوير هذا بشكل أكبر في عام 1822 من قبل الفنان الأمريكي المولود في إنجلترا جوشوا شو ، ككأس نحاسي مملوء بفتيلة من الرصاص. ^[8]

كانت أولى بنادق القفل المصنوعة خصيصًا عبارة عن قطع صيد تم تكليفها من قبل الرياضيين في عصر ريجنسي في إنجلترا. ونظرًا لصغر حجم الآلية وموثوقيتها الفائقة مقارنةً بالمسدسات ذات الصوان، تمكن صانعو الأسلحة من تصنيع مسدسات وبنادق طويلة بماسورتين . تُعرف مسدسات القفل المبكرة ذات ماسورتين أو أكثر وقفل واحد باسم مسدسات الدوران أو التواء ، نظرًا للحاجة إلى تدوير البرميل الثاني يدويًا لمحاذاة المطرقة. مع إضافة برميل ثالث، وسقاطة لتدوير البراميل ميكانيكيًا أثناء تسليح المطرقة، تطورت مسدسات القفل هذه إلى مسدس الفلفل خلال ثلاثينيات القرن التاسع عشر. ^[9]

قدمت البندقية ذات القفل العديد من التحسينات على البندقية ذات الصوان. كانت البندقية ذات القفل أسهل وأسرع في التحميل، وأكثر مرونة في التعامل مع الظروف الجوية، وأكثر موثوقية من البندقية ذات الصوان. تم تحويل العديد من الأسلحة ذات القفل القديمة لاحقًا إلى البندقية ذات القفل، حتى تتمكن من الاستفادة من هذه الميزات. ^[1]

•
  تم تحويل قفل الفتيل الخاص بالساموراي الياباني إلى قفل قرع
•
  زوج من مسدسات كابلوك تويستر
•
  مسدس قرع مقلوب، 9.5 ملم؛ صنعه صانع الأسلحة كوريفون، مورجيس ، 1854
•
  مسدس جون ويلكس بوث ذو الطلقة الواحدة الذي استخدمه في اغتيال أبراهام لينكولن

يُنسب أحيانًا إلى جوشوا شو (في المقام الأول بنفسه) تطوير أول كبسولة قرع معدنية في عام 1814، وأخرى قابلة لإعادة الاستخدام مصنوعة من الحديد، ثم أخرى من القصدير يمكن التخلص منها في عام 1815 وأخيرًا كبسولة نحاسية في عام 1816. لا يوجد دليل مستقل على ذلك حيث تم إبلاغ شو بأنه لا يمكنه تسجيل براءة اختراعه بسبب براءة اختراع ألكسندر فورسيث لاستخدام الفلمينات لإشعال البنادق والتي كانت سارية المفعول بين عامي 1807 و1821. يقول شو إنه شارك تطوير ابتكاره فقط مع عدد قليل من الزملاء (صانعي الأسلحة وغيرهم) الذين أقسموا على السرية ولم يقدموا أبدًا إفادات في تاريخ لاحق. لا يزال ادعاء شو بأنه المخترع غامضًا في الجدل لأنه لم يسجل براءة اختراع الفكرة حتى عام 1822، بعد انتقاله إلى أمريكا في عام 1817. وفقًا للويس وينانت، كان قرار الحكومة الأمريكية بمنح شو 25000 دولار كتعويض عن استخدام اختراعه من قبل الجيش خطأ. اعتقد الكونجرس أن براءة اختراع شو كانت الأقدم في العالم ومنحه مبلغًا كبيرًا من المال بناءً على هذا الاعتقاد. وقد تجاهل المحققون براءتي اختراع فرنسيتين والاستخدام السابق للفكرة في بريطانيا.

أقدم براءة اختراع معروفة في أي مكان في العالم تذكر على وجه التحديد غطاء الإيقاع والحلمة مُنحت في فرنسا في 29 يوليو 1818 لفرانسوا بريلات ، قبل أربع سنوات من براءة اختراع شو. اعتاد بريلات على نسخ براءات الاختراع والاختراعات الإنجليزية وطريقة التشغيل التي يصفها معيبة. ^[10] ثانيًا، مُنحت براءة اختراع فرنسية لغطاء الإيقاع والحلمة في عام 1820 إلى ديبوبيرت. ومع ذلك، قبل كل من هذه المطالبات الفرنسية، كان المخترع الأكثر ترجيحًا لغطاء الإيقاع، وفقًا للمؤرخ سيدني جيمس جودينج، هو جوزيف إيج (ابن شقيق دورس إيج )، حوالي عام 1817. ^[11]

كانت هناك ادعاءات سابقة أخرى. في عام 1830، ادعى العقيد بيتر هوكر ونفى في الوقت نفسه أنه المخترع. "لا أريد أن أقول إنني كنت مخترعه - من المحتمل جدًا ألا أكون كذلك" لكنه روى على الفور أنه توصل إلى فكرة تبسيط قفل رقعة مانتون، والتي قد تكون مزعجة، من خلال تصميم ترتيب الغطاء والحلمة حوالي عام 1816 عندما تم تسجيل براءة اختراع قفل الرقعة. يقول إنه قدم بعد ذلك رسمًا إلى جوزيف مانتون المتردد لصنع عدد قليل من بنادق الغطاء النحاسية والتي تم بيعها بعد ذلك. ^[12] يبدو أن هوكر قد أعطى جوزيف مانتون المزيد من المجد بعد ثماني سنوات في طبعة عام 1838 من "تعليمات للرياضيين الشباب"، من خلال التصريح بشكل قاطع بأن "أنابيب النحاس والفتائل اخترعها جو مانتون بشكل قاطع". بحلول خمسينيات القرن التاسع عشر، كان هوكر يدعي الاختراع لنفسه مرة أخرى في إعلاناته الصحفية. ^[13]

وعلى الرغم من سنوات عديدة من البحث الذي أجراه وينانت وجودينج ودي ويت بيلي، فإن هيئة المحلفين لا تزال في حالة حيرة، لأن الادعاءات المتنافسة تستند إلى روايات شخصية وليس لديها أدلة يمكن التحقق منها بشكل مستقل أو لا يوجد لديها سوى القليل منها.

في حين أن كبسولة الإيقاع المعدنية كانت النوع الأكثر شيوعًا واستخدامًا على نطاق واسع من أنواع البادئات، إلا أن حجمها الصغير جعل من الصعب التعامل معها تحت ضغط القتال أو أثناء ركوب الخيل. وفقًا لذلك، طور العديد من المصنعين أنظمة بديلة "للبدء التلقائي". على سبيل المثال، استخدم " فتيل شريط ماينارد " لفة من "الكبسولات" الورقية تشبه إلى حد كبير مسدس الكبسولات اللعبة اليوم . تم تركيب فتيلة شريط ماينارد في بعض الأسلحة النارية المستخدمة في منتصف القرن التاسع عشر وشهد القليل منها استخدامًا قصيرًا في الحرب الأهلية الأمريكية . احتوت فتائل أخرى من نوع الأقراص أو الكريات على إمداد من أقراص تفجير صغيرة في مخزن صغير. أدى تسليح المطرقة تلقائيًا إلى تقدم القرص إلى موضعه. ومع ذلك، كان من الصعب تصنيع أنظمة التغذية التلقائية هذه باستخدام أنظمة التصنيع في أوائل ومنتصف القرن التاسع عشر وولدت مشاكل أكثر مما حلتها. تم التخلي عنهم بسرعة لصالح كبسولة قرع واحدة، على الرغم من كونها غير قابلة للحمل في بعض الظروف، يمكن حملها بكميات كافية للتعويض عن إسقاط واحدة في بعض الأحيان، في حين أن نظام فتيل الشريط المعطل من شأنه بدلاً من ذلك أن يقلل من حجم البندقية إلى نادٍ محرج. ^[1]

تم تحسين هذا الاختراع تدريجيًا، وتم استخدامه، أولاً في غطاء فولاذي ثم في غطاء نحاسي، من قبل العديد من صانعي الأسلحة والأفراد قبل دخوله إلى الاستخدام العسكري العام بعد ما يقرب من ثلاثين عامًا. ^{[ متى؟ ]} تم إنجاز تغيير البندقية العسكرية إلى بندقية قرع بسهولة عن طريق استبدال وعاء البارود والفريزر الفولاذي بحلمة واستبدال الديك أو المطرقة التي تحمل الصوان بمطرقة أصغر مكونة من تجويف مصنوع ليناسب الحلمة عند إطلاقه بواسطة الزناد. تم وضع الغطاء النحاسي على الحلمة الذي يحتوي على تركيبة تفجير شو المكونة من ثلاثة أجزاء من كلورات البوتاسيوم واثنين من فلمينات الزئبق وواحد من مسحوق الزجاج. يحتوي التجويف الموجود في المطرقة على شظايا الغطاء إذا تفتت، مما يقلل من خطر إصابة عيون مطلق النار. منذ عشرينيات القرن التاسع عشر فصاعدًا، بدأت جيوش بريطانيا وفرنسا وروسيا وأمريكا في تحويل بنادقها إلى نظام القرع الجديد. تم تطبيق Caplocks بشكل عام على بندقية الجيش البريطاني ( Brown Bess ) في عام 1842، بعد ربع قرن من اختراع مسحوق الإيقاع وبعد اختبار حكومي متقن في Woolwich في عام 1834. كان أول سلاح ناري إيقاعي تم إنتاجه للجيش الأمريكي هو نسخة الكاربين الإيقاعي (حوالي عام 1833) من بندقية M1819 Hall . أعطت بنادق Hall ذات التحميل الخلفي Caplock الأمريكية وبنادق المخروطية المحملة من الفوهة ومسدسات Colt Dragoon ميزة على بنادق Brown Bess ذات الصوان الأملس التي استخدمتها قوات سانتا آنا أثناء الحرب المكسيكية . في اليابان، تم تحويل مسدسات الفتيل والبنادق إلى قرع من خمسينيات القرن التاسع عشر فصاعدًا، وتم تصنيع بنادق جديدة بناءً على التصميمات الموجودة كـ Caplocks. ^[14]

استخدم النمساويون بدلاً من ذلك نوعًا مختلفًا من قفل أنبوب مانتون في بندقية أوغستين الخاصة بهم حتى تم تقديم بندقية لورينز ذات القفل التقليدي في عام 1855. كان الحل العملي الأول لمشكلة التعامل مع كبسولات الإيقاع في المعركة هو البندقية البروسية 1841 ( بندقية إبرة دريس )، والتي استخدمت إبرة طويلة لاختراق خرطوشة ورقية مملوءة بالبارود الأسود وضرب غطاء الإيقاع الذي تم تثبيته على قاعدة الرصاصة. ^[15] على الرغم من وجود عدد من المشاكل، فقد تم استخدامه على نطاق واسع من قبل البروسيين والدول الألمانية الأخرى في منتصف القرن التاسع عشر وكان عاملاً رئيسيًا في الحرب النمساوية البروسية عام 1866. أطلقت بندقية الإبرة في الأصل خراطيش ورقية تحتوي على رصاصة وشحنة بارود وغطاء إيقاع، ولكن بحلول وقت الحرب الفرنسية البروسية تطورت هذه إلى ذخيرة نحاسية حديثة. ^[16]

•

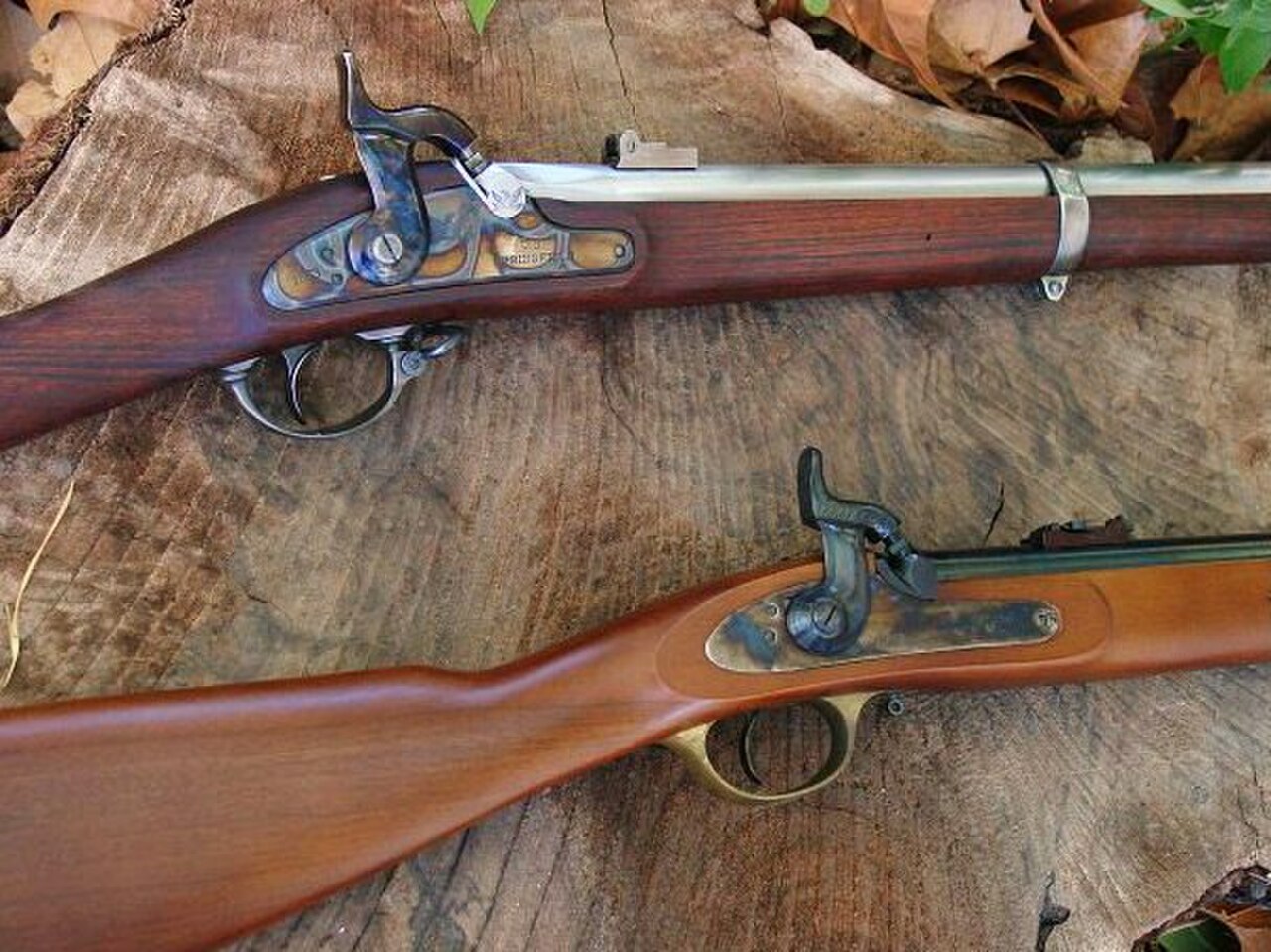

  نسخ طبق الأصل من أغطية سبرينغفيلد وإنفيلد
•
  تفاصيل آلية إطلاق النار على نموذج مقطوع من مسدس قرع من البحرية الفرنسية، موديل 1837
•
  مسدس حصان كابلوك ، سويسري الصنع، 1817/42
•

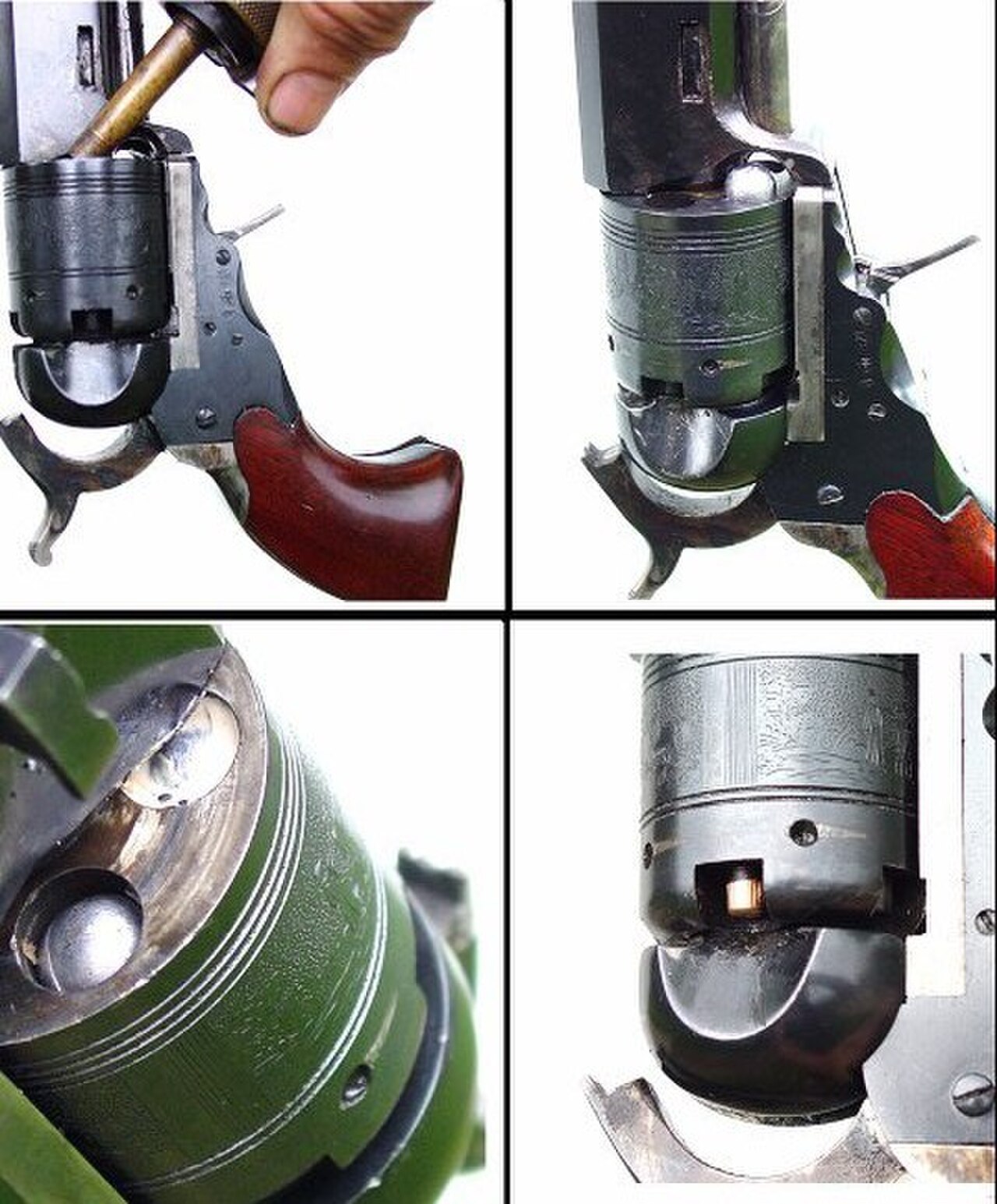

  تسلسل التحميل للمسدسات الإيقاعية

أدى اختراع غطاء الإيقاع إلى اختراع علبة الخراطيش الحديثة وجعل من الممكن التبني العام لمبدأ التحميل الخلفي لجميع أنواع البنادق والبنادق والمسدسات. بعد الحرب الأهلية الأمريكية، بدأت بريطانيا وفرنسا وأمريكا في تحويل بنادق غطاء الإيقاع الموجودة لتقبل خراطيش الحافة النحاسية والمركزية . بالنسبة لبنادق مثل إنفيلد 1853 وسبرينغفيلد 1861 ، تضمن ذلك تركيب دبوس إطلاق بدلاً من الحلمة، وباب مصيدة في المؤخرة لقبول الرصاص الجديد. تشمل الأمثلة باب مصيدة سبرينغفيلد وبندقية تاباتيير وويستلي ريتشاردز وتحويلات سنيدر إنفيلد . استخدم الجيش البريطاني بنادق سنيدر إنفيلد في نفس وقت بندقية مارتيني هنري حتى تم تقديم بندقية لي ميتفورد المتكررة ذات الترباس عيار 303 في ثمانينيات القرن التاسع عشر. في وقت لاحق، تم شراء بنادق سنيدر الفائضة عن الحاجة العسكرية كأسلحة صيد ودفاع من قبل المستعمرين البريطانيين والسكان المحليين الموثوق بهم. ^{[17] [18]}

كما تم تحويل مسدسات Caplock مثل Colt Navy و Remington على نطاق واسع خلال أواخر القرن التاسع عشر، عن طريق استبدال الأسطوانة الموجودة بأخرى مصممة للذخيرة الحديثة. وقد استخدمها الأتراك على نطاق واسع في الحرب الروسية التركية ، وسلاح الفرسان الأمريكي خلال الحروب الهندية ، وأيضًا من قبل رجال السلاح ، ورجال القانون، والخارجين عن القانون في الغرب القديم. ^[19]

في أربعينيات وخمسينيات القرن التاسع عشر، تم دمج كبسولة الإيقاع لأول مرة في خرطوشة معدنية، حيث يتم تثبيت الرصاصة بواسطة الغلاف، ويتم ملء الغلاف بالبارود، ويتم وضع فتيل في النهاية. بحلول ستينيات وسبعينيات القرن التاسع عشر، جعلت الخراطيش المعدنية التي يتم تحميلها من الخلف نظام كبسولة الإيقاع عتيقًا. ^{[ بحاجة لمصدر ]}

اليوم، أصبحت الأسلحة النارية التي يتم إعادة إنتاجها شائعة بين الرماة الترفيهيين ولا تزال كبسولات الإيقاع متوفرة (على الرغم من أن بعض البنادق الحديثة تستخدم فتيل الطلقات بدلاً من الكبسولات). تستخدم معظم كبسولات الإيقاع الآن مركبات غير تآكلية مثل استيفنيت الرصاص . ^[1]

تُستخدم الكبسولات في الخراطيش والقنابل اليدوية والقنابل الصاروخية والصواريخ الموجهة للإنقاذ . تُستخدم الكبسولات الإيقاعية أيضًا في صمامات الألغام الأرضية وأجهزة إطلاق الفخاخ وأجهزة منع المناولة . تحتوي معظم أجهزة إطلاق الفخاخ العسكرية المصنوعة خصيصًا على شكل من أشكال دبوس الإطلاق المحمل بنابض والمصمم لضرب كبسولة إيقاع متصلة بمفجر في أحد طرفيها. يتم إدخال المفجر في شحنة متفجرة - مثل C-4 أو كتلة من TNT . يؤدي تشغيل الفخ (على سبيل المثال، عن طريق سحب سلك التعثر) إلى تحرير دبوس الإطلاق المجهز الذي ينقلب للأمام لضرب كبسولة الإيقاع، وإطلاقه والمفجر المرفق؛ تعمل موجة الصدمة من المفجر على تفجير الشحنة المتفجرة الرئيسية. ^{[ بحاجة لمصدر ]}

•
  جهاز إطلاق فخاخ المتفجرات في الاتحاد السوفييتي – فتيل السحب : متصل عادة بسلك التعثر . غطاء الإيقاع مُسمى بوضوح.
•
  تصميم بديل لجهاز إطلاق الفخاخ السوفييتي – فتيل السحب: متصل عادة بسلك التعثر. غطاء الإيقاع مُسمى بوضوح.
•
  جهاز إطلاق فخاخ الاتحاد السوفييتي – فتيل الضغط: يخطو الضحية على أرضية خشبية مفكوكة مع وجود فتيل مخفي تحتها.
•
  منظر مقطعي لقنبلة يدوية يابانية من طراز 99 تظهر فتيل الارتجاج
•
  منظر مقطعي للصمامة المثبتة في لغم ألماني من طراز S. تم وضع علامة واضحة على غطاء الإيقاع.
