9K34 ستريلا-3

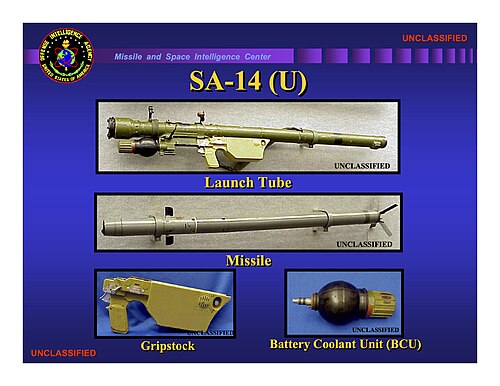

نظام 9K34 ستريلا-3 ( بالروسية : 9К34 «Стрела-3» ، أي «السهم»، واسم تعريف الناتو : SA-14 جريملين ) هو نظام صواريخ دفاع جوي محمول على الكتف ( MANPADS ) طُوّر في الاتحاد السوفيتي استجابةً للأداء الضعيف لنظام 9K32 ستريلا-2 (SA-7 غريل) السابق . استند الصاروخ بشكل كبير إلى ستريلا-2 السابق ، ولذا سارت عملية التطوير بسرعة. دخل السلاح الجديد الخدمة في الجيش السوفيتي في يناير 1974.
وصف
كان التغيير الأبرز مقارنةً بصاروخ ستريلا 2 هو إدخال رأس باحث جديد كليًا يعمل بالأشعة تحت الحمراء . يعمل الباحث الجديد بتقنية تعديل التردد (المسح المتصل)، وهي أقل عرضةً للتشويش والومضات المضللة من باحثات تعديل السعة السابقة (المسح الدوراني)، التي كانت تُخدع بسهولة بالومضات وحتى بأبسط أجهزة التشويش بالأشعة تحت الحمراء . كما أضاف الباحث الجديد نظام تبريد لعنصر الكاشف على شكل أسطوانة نيتروجين مضغوطة مُثبتة على منصة الإطلاق.
أدى التبريد إلى توسيع نطاق حساسية عنصر كاشف كبريتيد الرصاص في نظام التوجيه ليشمل أطوال موجية أطول (أكثر بقليل من 4 ميكرومتر مقارنةً بـ 2.8 ميكرومتر لعناصر كبريتيد الرصاص غير المبردة). عمليًا، مكّن هذا من تتبع الأهداف الباردة على مسافات أطول، وسمح باستهداف الطائرات النفاثة من جهة نصف الكرة الأمامي في الظروف المواتية. كما حسّن نظام التوجيه من معدل التتبع، مما مكّن الصاروخ من تتبع مناورات الأهداف السريعة والمقتربة.
كان من الآثار الجانبية السلبية للتحسينات المذكورة زيادة وزن الصاروخ، مما أدى إلى انخفاض طفيف في الأداء الحركي لصاروخ ستريلا-2 (SA-7) الأصلي. ومع ذلك، فقد تحسنت فعاليته الإجمالية بشكل ملحوظ في مواجهة التهديدات الجوية البطيئة نسبيًا والمنخفضة الارتفاع في ساحة المعركة.
تم تصدير صواريخ ستريلا-3 إلى أكثر من 30 دولة.
كان الصاروخ الأصلي من طراز ستريلا-3 هو 9M36. أما الصاروخ الذي تلاه من طراز ستريلا-3 فهو إيغلا .
النسخة البحرية من هذا الصاروخ تحمل اسم تعريف الناتو SA-N-8 .
التاريخ التشغيلي
العراق
في 22 نوفمبر 2003، أصيبت طائرة شحن من طراز إيرباص A300 بصاروخ ستريلا-3 بعد إقلاعها من مطار بغداد الدولي ، لكنها تمكنت من الهبوط بسلام على الرغم من فقدانها للطاقة الهيدروليكية.
في 6 مايو 2006، أُسقطت طائرة بريطانية من طراز ويستلاند لينكس AH.7 تابعة للبحرية الملكية من السرب 847 بصاروخ ستريلا-3 فوق البصرة، مما أسفر عن مقتل خمسة من أفراد الطاقم وتحطم الطائرة في منزل. [ 1 ]
جورجيا
خلال حرب أبخازيا (1992-1993) ، أسقطت طائرة هليكوبتر روسية من طراز Mi-8 بنيران صاروخ SA-14 تابع للجيش الجورجي في 14 ديسمبر 1992، ما أسفر عن مقتل 3 من أفراد الطاقم و58 راكباً، معظمهم من اللاجئين الروس. وفي 4 يوليو 1993، أسقطت طائرة Su-25 تابعة للقوات الجوية الجورجية فوق نيجنايا إيشيرا بنيران صاروخ SA-14، [ 2 ] ويُحتمل أن تكون طائرات أخرى من كلا الجانبين قد أُسقطت بنيران صواريخ SA-14. [ 3 ]
يوغوسلافيا السابقة
في 16 أبريل 1994، أُسقطت طائرة بريطانية من طراز "سي هارير إف آر إس 1" تابعة للسرب الجوي البحري 801 ، كانت تعمل من على متن حاملة الطائرات "إتش إم إس آرك رويال" ، أثناء هجومها على دبابتين من طراز "تي-55" تابعتين لجمهورية صربسكا في البوسنة . وقد قفز الطيار، الملازم نيك ريتشاردسون، بالمظلة وهبط في منطقة تسيطر عليها قوات بوسنية مسلمة صديقة .
جمهورية الكونغو الديمقراطية
أسقط متمردون كونغوليون طائرة من طراز Il-76 تابعة لسلاح الجو الزيمبابوي باستخدام صاروخ SA-14 في 11 أكتوبر 1998 خلال حرب الكونغو الثانية ، مما أسفر عن مقتل 40 جندياً وطاقماً. [ 4 ]
أفغانستان
يُنسب إلى طائرات SA-14 التي استخدمها التحالف الشمالي إسقاط 8 طائرات مقاتلة من طراز MiG-21 و Su-22 تابعة لحركة طالبان خلال هجوم طالبان عام 2000 على طالقان . [ 5 ]
العراق
تم العثور على صاروخ أرض-جو محمول من طراز SA-14 (9K34 Strela-3) خلال عملية المخلب (2019-2020) في يونيو 2019 في منطقة هاكورك شمال العراق التابعة لحزب العمال الكردستاني .
المشغلون
حاضِر
غير حكومية
سابق
أرمينيا [ 26 ]
بيلاروسيا [ 26 ]
بلغاريا - تم إنتاجه بموجب ترخيص. [ 26 ]
تشيكوسلوفاكيا [ 27 ]- جمهورية التشيك [ 26 ]
ألمانيا الشرقية – لم يتم تجنيدها للخدمة العسكرية مطلقاً. [ 28 ]
جمهورية يوغوسلافيا الاتحادية [ 20 ]
فنلندا [ 26 ]
ألمانيا - مخزون سابق من ألمانيا الشرقية، يستخدم للتدريب فقط. [ 20 ]
المجر [ 20 ]
الهند [ 20 ]
العراق [ 20 ]
كازاخستان [ 20 ]
قيرغيزستان [ 20 ]
مولدوفا [ 20 ]
بولندا [ 20 ]
جنوب أفريقيا [ 20 ]
الاتحاد السوفيتي [ 29 ]
طاجيكستان [ 20 ]
الإمارات العربية المتحدة – يستخدمها الحرس الملكي في أبوظبي. [ 20 ]
أوزبكستان [ 20 ]
فيتنام [ 20 ]
غير حكومي سابق
جبهة فارابوندو مارتي للتحرير الوطني [ 30 ]
الجمعية الإسلامية [ 22 ]
نمور تحرير تاميل إيلام [ 22 ]
الجبهة الثورية المتحدة [ 22 ]
يونيتا [ 22 ] – تم الاستيلاء عليها من قوات الحركة الشعبية لتحرير أنغولا والقوات الكوبية في أواخر عام 1987. [ 30 ]
مخطط المقارنة
| نظام | 9K32M Strela-2M (الصاروخ: 9M32M) | 9K34 ستريلا-3 (الصاروخ: 9M36) [ 31 ] | FIM-43C ريد آي [ 32 ] |
|---|---|---|---|
| دخول الخدمة | 1968 | 1974 | 1968 |
| كتلة، نظام كامل، جاهز للإطلاق | 15 كجم | 16 كجم | 13.3 كجم |
| وزن الصاروخ | 9.8 كجم | 10.3 كجم | 8.3 كجم |
| طول | 1.44 متر | 1.47 متر | 1.40 متر |
| رأس حربي | 1.15 كجم (0.37 كجم HMX ) تفتيت انفجار الطاقة الموجهة | 1.17 كجم (0.39 كجم HMX ) من شظايا الانفجار الموجهة للطاقة، بما في ذلك شحنة ثانوية بوزن 20 جم لتفجير وقود الصاروخ المتبقي | 1.06 كجم من متفجرات M222 (0.36 كجم من HTA-3 ) |
| نوع الباحث | عنصر كاشف من كبريتيد الرصاص غير المبرد، مُعدَّل بتقنية AM (مسح الدوران)، ( نطاق حساسية 1-2.8 ميكرومتر). يُستخدم فقط في تتبع الذيل . | عنصر كاشف من كبريتيد الرصاص (PbS) مبرد بالنيتروجين، مُعدَّل التردد (مسح متزامن) ( نطاق حساسية 2-4.3 ميكرومتر). قدرة محدودة على تغطية نصف الكرة الأمامي ( جميع الجوانب ). | عنصر كاشف من كبريتيد الرصاص (PbS) مُعدَّل بتقنية AM ومُبرَّد بالغاز. يُستخدم فقط في تتبع الذيل . |
| أقصى مدى | 4200 متر | 4500 متر | 4500 متر |
| سرعة | 430 م/ث | 470 م/ث | 580 م/ث |
| أقصى سرعة للهدف، أثناء الاقتراب/الابتعاد | 150/260 م/ث | 310/260 م/ث | –/225 م/ث |
| ارتفاع الاشتباك | 0.05–2.3 كم | 0.03–3.0 كم | 0.05–2.7 كم |
