الرسم المعماري

يُعدّ مخطط الطابق أهمّ رسم تخطيطي معماري . وهو عبارة عن منظر علوي يُظهر ترتيب المساحات في المبنى، على غرار الخريطة ، ولكن عند مستوى مُحدّد. من الناحية الفنية، هو مقطع أفقيّ يمرّ عبر المبنى، عادةً على ارتفاع حوالي 1.2 متر (أربعة أقدام) فوق مستوى الأرضية، ويُظهر الجدران والنوافذ وفتحات الأبواب وغيرها من العناصر عند ذلك المستوى. يشمل مخطط الطابق أيّ شيء يُمكن رؤيته أسفل ذلك المستوى، مثل الأرضية والسلالم المؤدية إلى مستوى المخطط والتجهيزات، وأحيانًا الأثاث. أما العناصر الموجودة فوق مستوى المخطط، مثل العوارض العلوية، فيُمكن الإشارة إليها بخطوط متقطّعة.

من الناحية الهندسية، يتم تعريف المسقط الأفقي على أنه إسقاط عمودي متعامد لجسم ما على مستوى أفقي، مع قطع المستوى الأفقي للمبنى.

مخطط الموقع هو نوع محدد من المخططات يُظهر السياق الكامل لمبنى أو مجموعة مبانٍ. يُبين حدود الملكية، ووسائل الوصول إلى الموقع، والمنشآت المجاورة إن كانت ذات صلة بالتصميم. بالنسبة للمشاريع التطويرية في المناطق الحضرية، قد يتطلب مخطط الموقع إظهار الشوارع المجاورة لتوضيح كيفية اندماج التصميم في النسيج العمراني. ضمن حدود الموقع، يُقدم مخطط الموقع نظرة شاملة على نطاق العمل بأكمله. يُظهر المباني القائمة والمقترحة، عادةً على شكل مساحات بناء، بالإضافة إلى الطرق، ومواقف السيارات، والممرات، والمساحات الصلبة ، والأشجار، والتشجير. بالنسبة لمشاريع البناء، يجب أن يُظهر مخطط الموقع أيضًا وصلات الخدمات مثل خطوط الصرف الصحي، وإمدادات المياه، وكابلات الكهرباء والاتصالات، والإضاءة الخارجية.

تُستخدم مخططات المواقع عادةً لتمثيل مقترح بناء قبل البدء بالتصميم التفصيلي. ويُعدّ رسم مخطط الموقع أداةً لتحديد تخطيط الموقع وحجمه واتجاه المباني الجديدة المقترحة. كما يُستخدم مخطط الموقع للتحقق من توافق المقترح مع قوانين البناء المحلية، بما في ذلك القيود المفروضة على المواقع التاريخية. وفي هذا السياق، قد يُشكّل مخطط الموقع جزءًا من اتفاقية قانونية، وقد يُشترط إعداده من قِبل مُهندس مُرخص، مثل مهندس معماري أو مهندس مدني أو مهندس تنسيق مواقع أو مساح أراضي. ^{[ 4 ]}

الواجهة هي منظر للمبنى من جانب واحد، كتمثيل مسطح لواجهة واحدة . وهي أكثر المناظر شيوعًا لوصف المظهر الخارجي للمبنى. تُسمى كل واجهة وفقًا لاتجاهها الجغرافي. على سبيل المثال، النظر باتجاه الشمال يعني رؤية الواجهة الجنوبية للمبنى. ^{[ 5 ]} نادرًا ما تكون المباني مستطيلة الشكل في المخطط، لذا قد تُظهر الواجهة النموذجية جميع أجزاء المبنى من اتجاه معين.

هندسياً، الواجهة هي إسقاط أفقي متعامد للمبنى على مستوى رأسي، ويكون هذا المستوى الرأسي عادةً موازياً لأحد جوانب المبنى. كما يستخدم المعماريون مصطلح "الواجهة" كمرادف لكلمة "الواجهة" ، لذا فإن الواجهة الشمالية هي الجدار المواجه للشمال من المبنى.

المقطع العرضي ، أو المقطع ، هو مستوى رأسي يمر عبر جسم ما، تمامًا كما أن مخطط الأرضية هو مقطع أفقي يُنظر إليه من الأعلى. في عرض المقطع، يُظهر كل ما يمر عبر مستوى المقطع بخط سميك، غالبًا مع تعبئة كاملة لإظهار الأجسام التي يمر بها، بينما يُظهر ما يقع خلفه بخط أرق. تُستخدم المقاطع لوصف العلاقة بين مستويات المبنى المختلفة.

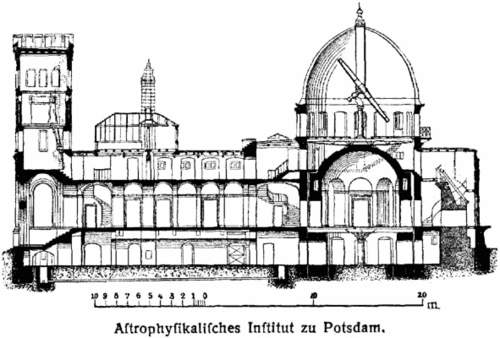

في الرسم التوضيحي للمرصد الموضح هنا، يُظهر المقطع القبة الخارجية، وقبة ثانية لا تظهر إلا من داخل المبنى، وكيفية استيعاب المساحة بينهما لتلسكوب فلكي كبير. يصعب فهم هذه العلاقات من خلال مخطط أو واجهة فقط.

الواجهة المقطعية هي مزيج من المقطع العرضي وواجهات الأجزاء الأخرى من المبنى التي تُرى من خارج مستوى المقطع. هندسيًا، المقطع العرضي هو إسقاط أفقي متعامد للمبنى على مستوى رأسي، حيث يقطع المستوى الرأسي المبنى.

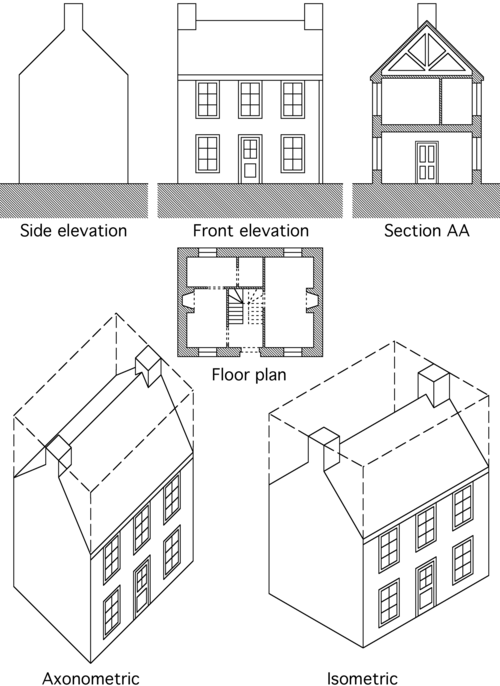

تعتبر الإسقاطات المتساوية القياس والإسقاطات المحورية طرقًا بسيطة لتمثيل جسم ثلاثي الأبعاد، مع الحفاظ على العناصر وفقًا للمقياس وإظهار العلاقة بين عدة جوانب من نفس الجسم بحيث يمكن فهم تعقيدات الشكل.

ثمة بعض الالتباس حول الفرق بين مصطلحي "متساوي القياس" و"محوري القياس". كتب آلان بايبر أن "مصطلح "محوري القياس" يُستخدم من قِبل المعماريين منذ مئات السنين"، وأن المهندسين يستخدمون مصطلح "محوري القياس" كمصطلح عام يشمل الرسومات متساوية القياس، والرسومات القطرية، والرسومات ثلاثية الأبعاد. ^{[ 6 ]} تستخدم هذه المقالة المصطلحات بالمعنى الخاص بالهندسة المعمارية.

في الرسم الهندسي العملي، يكون الفرق بين الرسم المتساوي القياس والرسم المحوري بسيطًا. ففي كليهما، يُرسم المخطط على شبكة مائلة أو مُدارة، وتُسقط الخطوط الرأسية عموديًا على الصفحة. تُرسَم جميع الخطوط وفقًا للمقياس لضمان دقة العلاقات بين العناصر. وفي كثير من الحالات، يتطلب الأمر مقياسًا مختلفًا لمحاور مختلفة ، ويمكن حساب ذلك أو تقديره بالنظر.

• يستخدم الرسم المتساوي القياس شبكةً أفقيةً بزاوية 30 درجة من المستوى الأفقي في كلا الاتجاهين، مما يُشوّه شكل المسقط. ويمكن استخدام ورق الرسم البياني المتساوي القياس لإنشاء هذا النوع من الرسومات. يُعدّ هذا المنظور مفيدًا لشرح تفاصيل البناء، مثل الوصلات ثلاثية الأبعاد في أعمال النجارة. كان الرسم المتساوي القياس هو المنظور القياسي حتى منتصف القرن العشرين، وظلّ شائعًا حتى سبعينيات القرن نفسه، لا سيما في الرسوم التوضيحية والمخططات في الكتب الدراسية. ^{[ 7 ] [ 8 ]}
• يُشبه إسقاط الخزانة هذا الأسلوب، لكن محورًا واحدًا فقط هو المائل، بينما المحاور الأخرى أفقية ورأسية. استُخدم هذا الأسلوب في الأصل في صناعة الخزائن، ويتميز بعرض الجانب الرئيسي، كواجهة الخزانة مثلاً، دون تشويه، ما يجعل الجوانب الأقل أهمية فقط هي المائلة. تُرسَم الخطوط المُبعدة عن العين بمقياس مُصغّر لتقليل درجة التشويه. يظهر إسقاط الخزانة في الإعلانات المحفورة الفيكتورية وكتب الهندسة المعمارية، لكنه اختفى إلى حد كبير من الاستخدام العام.
• يستخدم الرسم الإسقاطي المتوازي شبكة إسقاط بزاوية 45 درجة، مما يحافظ على الهندسة المتعامدة الأصلية للمخطط. وتكمن ميزة هذا النوع من الرسم في الهندسة المعمارية في إمكانية عمل المصمم مباشرةً من المخطط، دون الحاجة إلى إعادة بنائه على شبكة مائلة. نظريًا، يُفترض أن تكون زاوية الإسقاط 45 درجة، ولكن قد يؤدي ذلك إلى تداخلات غير مرغوب فيها عند محاذاة الزوايا المتقابلة. ويمكن تجنب هذه التأثيرات غير المرغوب فيها بتدوير المخطط مع الحفاظ على الإسقاط الرأسي. يُطلق على هذا أحيانًا اسم الرسم الإسقاطي المتوازي أو الرسم الإسقاطي المائل، وهو يتيح حرية اختيار أي زاوية مناسبة لعرض أفضل منظر ممكن للجسم.

استخدمت تقنيات الرسم التقليدية زوايا قائمة تتراوح بين 30 و60 و45 درجة ، وهذا ما حدد الزوايا المستخدمة في هذه المناظر. وبمجرد شيوع استخدام الزاوية القائمة القابلة للتعديل، تم تجاوز هذه القيود.

اكتسب الرسم الإسقاطي شعبية في القرن العشرين، ليس فقط كأداة رسم بياني ملائمة، بل كتقنية عرض رسمية، تبنتها الحركة الحديثة على وجه الخصوص . وتبرز الرسومات الإسقاطية بشكل واضح في رسومات مؤثرة من سبعينيات القرن العشرين لمايكل غريفز وجيمس ستيرلنغ وغيرهما، حيث لم تقتصر على استخدام المناظر المباشرة فحسب، بل شملت أيضًا مناظر من زاوية منخفضة، ودورات غير مألوفة ومبالغ فيها للمخطط، وعناصر مفككة. ^{[ 9 ]}

تُظهر الرسومات التفصيلية جزءًا صغيرًا من البناء بمقياس أكبر، لتوضيح كيفية ترابط الأجزاء المكونة. كما تُستخدم لإظهار تفاصيل سطحية دقيقة، مثل العناصر الزخرفية. تُعد رسومات المقاطع بمقياس كبير طريقة قياسية لعرض تفاصيل بناء المباني، حيث تُظهر عادةً الوصلات المعقدة مثل وصلات الأرضية بالجدار، وفتحات النوافذ، والأفاريز، وقمم الأسقف التي لا يمكن إظهارها بوضوح في رسم يشمل الارتفاع الكامل للمبنى. يجب أن تُظهر مجموعة كاملة من تفاصيل البناء تفاصيل المسقط الأفقي بالإضافة إلى تفاصيل المقطع الرأسي. نادرًا ما تُنتج إحدى التفاصيل بمعزل عن غيرها: إذ تُظهر مجموعة من التفاصيل المعلومات اللازمة لفهم البناء ثلاثي الأبعاد. المقاييس الشائعة للتفاصيل هي 1:10 و1:5 والحجم الكامل.

في البناء التقليدي، كانت العديد من التفاصيل موحدة، مما قلل الحاجة إلى الرسومات التفصيلية لبناء المبنى. على سبيل المثال، كان يُمكن ترك مهمة بناء نافذة منزلقة للنجار، الذي كان يفهم المطلوب، بينما تُرسَم التفاصيل الزخرفية الفريدة للواجهة بدقة متناهية. في المقابل، غالبًا ما تحتاج المباني الحديثة إلى رسومات تفصيلية كاملة نظرًا لتنوع المنتجات والأساليب والحلول الممكنة.

تهدف رسومات العرض التقديمي إلى شرح المخطط وإبراز مزاياه. قد تتضمن هذه الرسومات تدرجات لونية أو خطوطًا متقاطعة لتسليط الضوء على المواد المختلفة، لكنها في جوهرها رسومات تخطيطية وليست صورًا واقعية. عادةً ما تتضمن رسومات العرض التقديمي الأساسية أشخاصًا ومركبات وأشجارًا، وغالبًا ما تُستقى من مكتبة صور، وهي متشابهة في أسلوبها مع الرسومات التنفيذية. أما التجسيم فهو فن إضافة ملامس الأسطح والظلال لإظهار الخصائص البصرية للمبنى بشكل أكثر واقعية. ويمكن الاستعانة بمصمم معماري أو مصمم جرافيك لإعداد صور عرض تقديمي متخصصة، وعادةً ما تكون هذه الصور عبارة عن مناظير أو مخططات مواقع ومخططات طوابق وواجهات عالية الجودة.

الرسومات المساحية هي رسومات قياس دقيقة للأراضي والمنشآت والمباني القائمة. يحتاج المهندسون المعماريون إلى مجموعة دقيقة من الرسومات المساحية كأساس لرسوماتهم التنفيذية، لتحديد الأبعاد الدقيقة لأعمال البناء. عادةً ما يقوم مساحو الأراضي المتخصصون بقياس ورسم هذه الرسومات .

لطالما دأب المعماريون على توثيق الرسومات بهدف فهم العمارة المعروفة لديهم ومحاكاتها. ففي عصر النهضة، درس معماريون من مختلف أنحاء أوروبا آثار الحضارتين الرومانية واليونانية ووثقوها، واستلهموا من هذه الآثار لتطوير عمارة تلك الفترة. وتُوثق هذه الرسومات على نطاق فردي لأغراض محلية، وعلى نطاق واسع لأغراض النشر. ومن الدراسات التاريخية الجديرة بالرجوع إليها:

• كتاب فيتروفيوس بريتانيكوس لكولين كامبل ، ورسوم توضيحية للمباني الإنجليزية من تصميم إنيغو جونز ، والسير كريستوفر رين ، وكامبل نفسه، وغيرهم من المهندسين المعماريين البارزين في تلك الحقبة.
• مشروع مسح لندن ، الذي أسسه تشارلز روبرت آشبي عام 1894 وهو متاح الآن من خلال هيئة التراث الإنجليزي ، هو سجل للشوارع البارزة والمباني الفردية في مقاطعة لندن السابقة.
• مسح المباني الأمريكية التاريخية ، وهو سجل للمباني البارزة التي تم إعدادها خلال فترة الكساد في ثلاثينيات القرن العشرين ، وهو موجود في مكتبة الكونغرس ومتاح على الإنترنت.

تُستخدم الرسومات المرجعية أيضًا في مشاريع البناء، حيث يتم توثيق الظروف "كما تم بناؤها" للمبنى المكتمل لمراعاة التغييرات التي طرأت أثناء البناء.

تتضمن مجموعة الرسومات الشاملة المستخدمة في مشروع بناء المباني ليس فقط رسومات المهندس المعماري، بل أيضاً الرسومات الإنشائية وغيرها من الرسومات الهندسية. وتنقسم رسومات العمل عادةً إلى رسومات الموقع والتجميع والمكونات. ^{[ 15 ]}

• تتضمن رسومات الموقع، والتي تسمى أيضاً رسومات الترتيب العام، مخططات الطوابق والمقاطع والواجهات. وهي توضح مواقع عناصر البناء.
• توضح رسومات التجميع كيفية تركيب الأجزاء المختلفة معًا. على سبيل المثال، توضح تفاصيل الجدار الطبقات التي تشكل البناء، وكيفية تثبيتها بالعناصر الإنشائية، وكيفية تشطيب حواف الفتحات، وكيفية تركيب المكونات الجاهزة.
• تُمكّن الرسومات المكونة من تصنيع عناصر مستقلة، مثل النوافذ والأبواب، في ورشة عمل، ثم تسليمها إلى الموقع جاهزة للتركيب. وقد تشمل المكونات الأكبر حجماً دعامات السقف، وألواح التكسية، والخزائن، والمطابخ. أما الغرف الكاملة، وخاصة غرف نوم الفنادق والحمامات، فيمكن تصنيعها كوحدات جاهزة مزودة بالديكورات والتجهيزات الداخلية.

في السابق، كانت الرسومات التنفيذية تجمع عادةً بين المخططات والقطاعات والواجهات وبعض التفاصيل لتقديم شرح كامل للمبنى على ورقة واحدة. كان ذلك ممكناً نظراً لقلة التفاصيل المُدرجة، ولأن تقنيات البناء كانت تعتمد على معرفة مشتركة بين المتخصصين في هذا المجال. أما الرسومات التنفيذية الحديثة فهي أكثر تفصيلاً، ومن الممارسات الشائعة عزل مناطق مُحددة من المشروع على أوراق منفصلة. وتكون الملاحظات المُدرجة على الرسومات موجزة، وتُشير إلى وثائق المواصفات القياسية لمزيد من المعلومات. ويتطلب فهم تخطيط وبناء مبنى حديث دراسة مجموعة كبيرة من الرسومات والوثائق.

التصميم بمساعدة الحاسوب ، والذي يُشار إليه اختصارًا بـ CAD، هو استخدام برامج الحاسوب لإنشاء الرسومات. اليوم، تُصنع معظم الرسومات الفنية بجميع أنواعها باستخدام CAD. فبدلاً من رسم الخطوط على الورق، يسجل الحاسوب المعلومات المكافئة إلكترونيًا. يتميز هذا النظام بالعديد من المزايا: فهو يقلل التكرار نظرًا لإمكانية نسخ العناصر المعقدة وتكرارها وتخزينها لإعادة استخدامها؛ كما يُمكن حذف الأخطاء؛ وتتيح سرعة الرسم تجربة العديد من الاحتمالات قبل اعتماد التصميم النهائي. من ناحية أخرى، قد يُشجع الرسم باستخدام CAD على الإفراط في التفاصيل وزيادة توقعات الدقة، مما قد يُقلل من الكفاءة التي كانت متوقعة في الأصل من التحول إلى الحوسبة.

برامج التصميم بمساعدة الحاسوب الاحترافية، مثل أوتوكاد، معقدة وتتطلب تدريبًا وخبرة قبل أن يصبح المستخدم منتجًا بالكامل. ونتيجة لذلك، غالبًا ما يُفصل مشغلو برامج التصميم بمساعدة الحاسوب المهرة عن عملية التصميم. أما البرامج الأبسط، مثل سكتش أب وفيكتوروركس ، فتتيح رسمًا أكثر سهولة وبديهية، وهي مصممة كأداة تصميم. ^{[ 17 ] [ 18 ]}

يُستخدم التصميم بمساعدة الحاسوب (CAD) لإنشاء جميع أنواع الرسومات، بدءًا من الرسومات التنفيذية وصولًا إلى المناظر الواقعية ثلاثية الأبعاد . تُصنع العروض المعمارية ، أو ما يُسمى أيضًا بالتصورات، من خلال إنشاء نموذج ثلاثي الأبعاد باستخدام CAD. يمكن عرض النموذج من أي اتجاه للعثور على زوايا رؤية مفيدة. بعد ذلك، تُستخدم برامج مختلفة، مثل Autodesk 3ds Max ، لتطبيق الألوان والنسيج على الأسطح ولتمثيل الظلال والانعكاسات. يمكن دمج النتيجة مع عناصر فوتوغرافية مثل الأشخاص والسيارات والمناظر الطبيعية في الخلفية.

الرسوم المتحركة المعمارية

الرسوم المتحركة المعمارية عبارة عن فيلم قصير يُظهر الشكل النهائي لمبنى مُقترح. تُسهّل الصور المتحركة فهم الأشكال ثلاثية الأبعاد. تُنتج الرسوم المتحركة من سلسلة من مئات أو آلاف الصور الثابتة، تُصنع كل منها بنفس طريقة التصور المعماري. يُصمم المبنى المُولّد حاسوبيًا باستخدام برامج التصميم بمساعدة الحاسوب (CAD)، ويُستخدم لإنشاء مناظر واقعية إلى حد ما من سلسلة من زوايا الرؤية. تستخدم أبسط الرسوم المتحركة زاوية رؤية متحركة، بينما قد تتضمن الرسوم المتحركة الأكثر تعقيدًا أجسامًا متحركة مثل الأشخاص والمركبات.

يمكن للواقع الافتراضي في المشاريع المعمارية أن يساعد المصممين والعملاء على فهم المساحات من منظور المستخدم. ^{[ 20 ]} يتيح استخدام تقنية تتبع الحركة التفاعل مع التصميم، مما يخلق تجربة مشاهدة فريدة. قد تستخدم شركات الهندسة المعمارية الواقع الافتراضي كأداة للمراجعة الداخلية، وعروض العملاء، والتواصل التصميمي. تشمل الفوائد المحتملة فهم المساحات، وتقليل التعديلات، والقدرة على محاكاة سيناريوهات العالم الحقيقي قبل البدء بالبناء.

خلال جائحة كوفيد-19 وبعدها، ازداد استخدام شركات الهندسة المعمارية للأدوات الرقمية في التعاون. وأصبحت برامج مؤتمرات الفيديو، مثل زووم، شائعةً لعقد الاجتماعات مع العملاء والزملاء. قد يكون التنسيق صعبًا عندما تكون الفرق موزعة جغرافيًا، لكن برامج مثل نمذجة معلومات المباني (BIM) تُسهم في تحسين سير العمل بين المهندسين المعماريين والاستشاريين والعملاء. كما يُغيّر التعاون الرقمي من طبيعة التواصل مع العملاء، إذ قد يقلّ استخدام بعض أشكال المراجعة المادية، مثل معاينة المواد أو مراجعة الرسومات المطبوعة معًا. ^{[ 21 ]}
