هاون M2
| مدفع هاون أمريكي M2 60 ملم | |
|---|---|

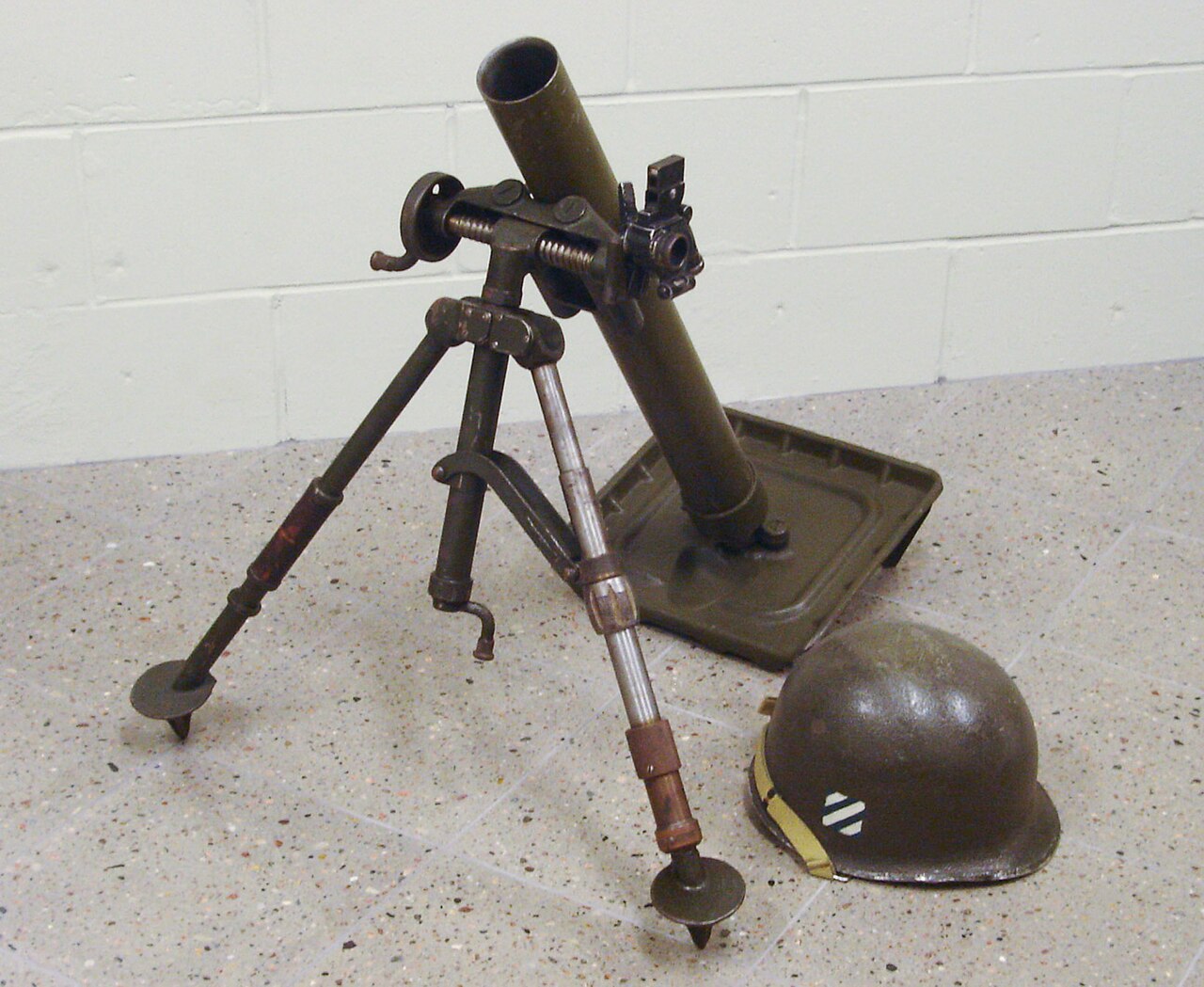

 هاون M2 عيار 60 ملم من عصر الحرب العالمية الثانية، خوذة جندي تظهر في الصورة | |
| يكتب | هاون المشاة |
| مكان المنشأ | الولايات المتحدة |
| سجل الخدمة | |
| مستخدم بواسطة | الولايات المتحدة فرنسا إسرائيل كوريا الجنوبية جمهورية الصين الصين تركيا فيتنام الشمالية فيتنام الجنوبية فيتنام |
| الحروب | الحرب العالمية الثانية الحرب الأهلية الصينية حرب الهند الصينية الأولى الحرب الكورية الحرب الجزائرية الحرب الاستعمارية البرتغالية حرب فيتنام الحرب السوفيتية الأفغانية الحرب الأهلية اللبنانية الحرب الأهلية الغواتيمالية |
| تاريخ الإنتاج | |
| مصمم | إدغار براندت |
| المتغيرات | النوع 31 |
| تحديد | |
| كتلة | 42 رطل (19 كجم) |
| طول البرميل | 2 قدم و 5 بوصة (726 ملم) |
| طاقم | 5 (قائد فرقة، مدفعي، مساعد مدفعي، حاملا ذخيرة) |
| صدَفَة | 3 رطل (1.4 كجم) |
| عيار | 60 ملم (2.36 بوصة) |
| ارتفاع | +40° إلى +85° |
| عبور | 7° |
| معدل إطلاق النار | 18 طلقة في الدقيقة |
| سرعة الفوهة | 520 قدم/ثانية (158 متر/ثانية) |
| أقصى مدى لإطلاق النار | 1.1 ميل (1.8 كم) |
الهاون M2 هو سلاح ذو ماسورة ملساء عيار 60 ملم ، يتم تحميله من الفوهة ، وزاوية إطلاق عالية، استخدمه القوات الأمريكية في الحرب العالمية الثانية ، والحرب الكورية ، وحرب فيتنام لدعم المشاة الخفيفة .
وصف
تم ترخيص هاون M2 60 ملم الأمريكي من شركة براندت الفرنسية لتكملة هاون M1 81 ملم وتوفير بديل أخف وزنًا لدعم إطلاق النار على مستوى الشركة. [1] كان الهدف من M2 سد الفجوة بين هاون 81 ملم والقنبلة اليدوية . يستخدم عادةً من قبل فصيلة الأسلحة في شركة مشاة أمريكية ، M2 هو من نمط الهاون المعتاد في ذلك اليوم. [1] [2] يتكون من أنبوب معدني أملس على لوحة قاعدة مستطيلة، مدعومًا بحامل ثنائي بسيط مع آليات الارتفاع والعرض . تم تثبيت دبوس الإطلاق في غطاء قاعدة الأنبوب، وتم إطلاق القنبلة تلقائيًا عندما سقطت على البرميل . على الرغم من تصنيفها على أنها هاون خفيف، إلا أن M2 كان لها مدى كبير مقارنة بقذائف الهاون 50 ملم و60 ملم لمعظم الدول الأخرى، كما سمح تصميم دبوس الإطلاق الثابت بمعدل إطلاق مرتفع من قبل أطقم مدربة. [1]
تاريخ
خلال أواخر عشرينيات القرن العشرين، بدأ الجيش الأمريكي في فحص قذائف الهاون لتكون بمثابة سلاح دعم خفيف للمشاة. واستقرت وزارة الحرب في النهاية على تصميم 60 ملم من إدغار براندت ، وهو مهندس ذخيرة فرنسي، واشترت ترخيصًا لبناء السلاح. تم توحيد النموذج باعتباره هاون 60 ملم M2. تم إجراء الاختبار في أواخر الثلاثينيات، وتم تقديم أول طلب لشراء 1500 مدفع هاون M2 في يناير 1940.
تم استخدام السلاح طوال الحرب العالمية الثانية من قبل الجيش الأمريكي وسلاح مشاة البحرية الأمريكي. وقد شهد الخدمة مرة أخرى في الحرب الكورية، ومن قبل القوات الفرنسية في حملات مكافحة التمرد في الهند الصينية والجزائر. [3] تم استخدامه تحت تسمية m/952 من قبل البرتغال خلال الحرب الاستعمارية البرتغالية . [4] خلال حرب فيتنام ، تم استخدام M2 مرة أخرى من قبل الجيش الأمريكي ومشاة البحرية، وكذلك من قبل القوات الفيتنامية الجنوبية . في النهاية، تم استبدال M2 بـ M224 في عام 1978.
المتغيرات الصينية
كما أنتجت الصين ( جمهورية الصين قبل عام 1949) محليًا قذائف الهاون M2، والتي تم تصنيفها على أنها من النوع 31. [5] بعد تأسيس جمهورية الصين الشعبية في عام 1949، تم توريد بعض قذائف النوع 31 إلى كوريا الشمالية [6] وفيتنام الشمالية . [7] تم تعديلها لاحقًا على أنها النوع 63 وتم توريدها إلى المتمردين المجاهدين خلال الحرب السوفيتية الأفغانية . [8] تم إنتاج متغير يسمى النوع 63-1 بموجب ترخيص من قبل شركة Pakistan Machine Tool Factory Limited وشركة Helwan Machine Tools Company في مصر. [9]
عملية
كانت كل قذيفة هاون تحتوي على غطاء لولبي في قاعدتها. وفي داخل التجويف الموجود في الذيل، كانت تحتوي على خرطوشة إشعال M5A1 عيار 20. كانت هذه عبارة عن قذيفة بندقية ورقية مملوءة بمسحوق البالستيت .
كان الهاون مزودًا بدبوس إطلاق في أسفل الأنبوب. وعندما سقطت القذيفة في الأنبوب، ضرب دبوس الإطلاق خرطوشة الإشعال في ذيل القذيفة، مما أدى إلى تفجيرها. وعندما انفجرت الخرطوشة، خرجت الغازات المتفجرة من قاعدة القذيفة من خلال فتحتين للنزيف. أدى هذا إلى دفع القذيفة خارج الأنبوب في شكل قوس. وبدون مساعدة، كان مدى قذيفة الهاون حوالي 200 إلى 325 ياردة (183 إلى 297 مترًا).
لزيادة مدى الهاون، تم تزويد القذائف بأربعة أكياس من السيلوفان المقاوم للماء من الوقود، تسمى الزيادات، مثبتة على زعانف التثبيت بمشابك سلكية. ستشعل خرطوشة الإشعال الوقود، مما يزيد من ضغط الغرفة وسرعة فوهة القذيفة. دفعت الزيادات الأربع وخرطوشة الإشعال المدى الأقصى إلى حوالي 2000 ياردة (1800 متر) عند ارتفاع 45 درجة (حسب طول ووزن القذيفة). لتقليل سرعة فوهة الهاون، تمت إزالة شحنات الزيادة حسب الحاجة قبل إطلاق النار. سمح هذا بمرونة كبيرة في الزاوية التي اصطدمت بها القذائف بمنطقة الهدف، مما يسمح للسلاح بإسقاط القذائف خلف التلال أو المباني.

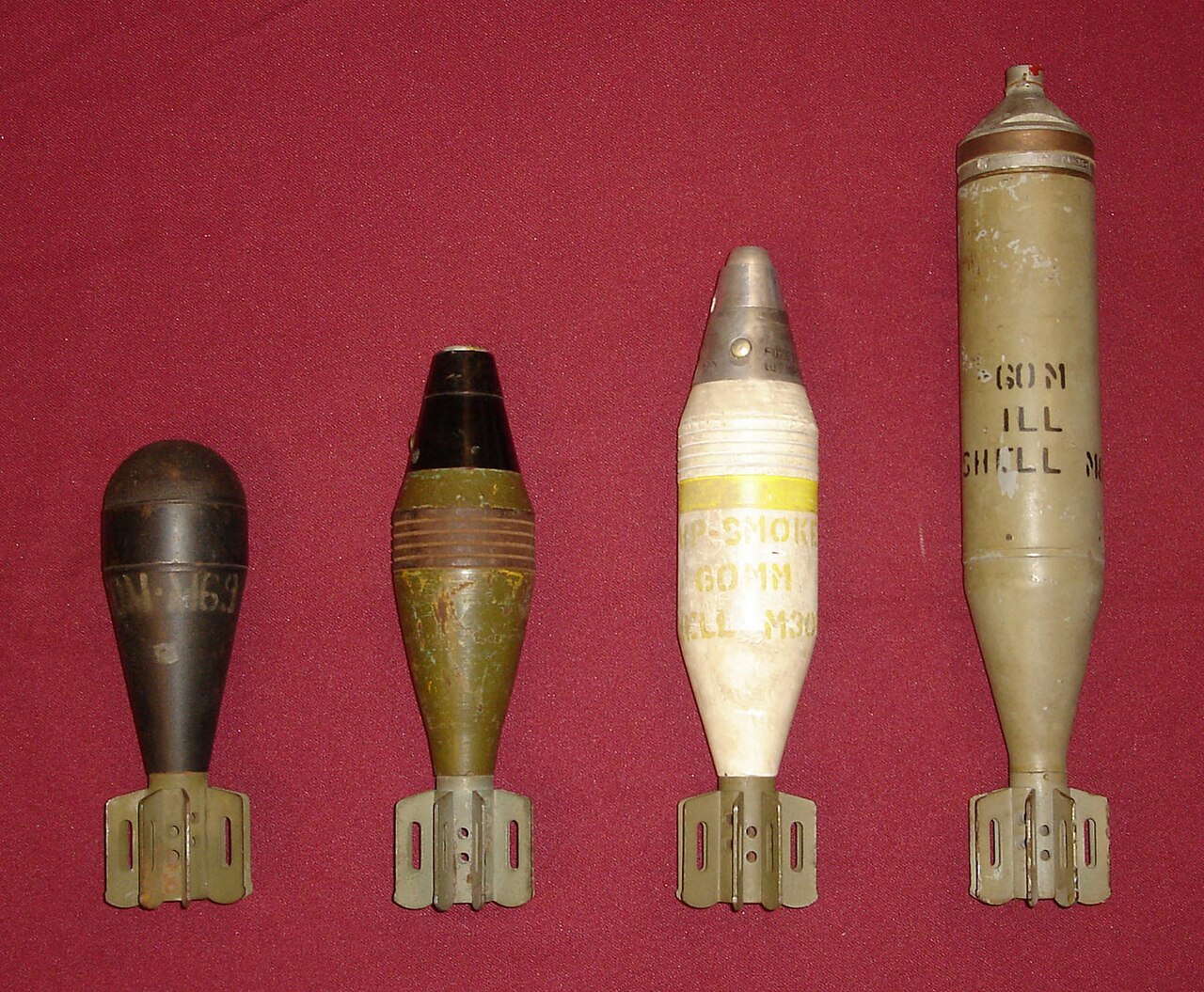

الذخيرة
يمكن لقذيفة الهاون M2 إطلاق عدة أنواع من الذخيرة .
- M49A2 شديدة الانفجار (HE) مع فتيل تفجير نقطي M52B1 [الوزن: 2.73 رطل (1.24 كجم)]: [10] قذيفة متفجرة تستخدم ضد المشاة والأهداف الخفيفة الأخرى. يبلغ مداها الأدنى 200 ياردة (180 مترًا) عند إطلاقها بدون شحنة معززة بزاوية 70 درجة ومدى أقصى 2017 ياردة (1844 مترًا) عند إطلاقها بأربع شحنات معززة بزاوية 45 درجة.
- خرطوشة شديدة الانفجار (HE) M49A3 مع صمام تفجير فائق السرعة M525 [الوزن: 3.05 رطل (1.38 كجم)]: يشار إليها غالبًا في الميدان باسم "HE quick".
- خرطوشة الفوسفور الأبيض M302 (WP): وهي عبارة عن قذيفة "دخان متفجر" تستخدم كقذيفة للإشارة والحجب وإنتاج الدخان وإصابة الضحايا.
وعلى عكس قذائف الدخان العادية في تلك الفترة، والتي كانت تستخدم تفاعلاً كيميائيًا "ساخنًا" لتوليد سحابة من الدخان، فإن قذيفة الفوسفور الأبيض تنفجر لتكشف حشوها للهواء، مما يتسبب في اشتعالها تلقائيًا وتوليد سحابة كثيفة من الدخان الأبيض أو الرمادي. كما أنها تشعل النار في المواد القابلة للاشتعال في دائرة تأثيرها، مما يتسبب في مصادر دخان ثانوية. وإذا أصيب الأفراد بالفوسفور الأبيض المحترق، فإن الشظايا ستستمر في الاحتراق داخل الجرح. ويجب إجلاؤهم إلى المستشفى لإزالة الشظايا في ظل ظروف خاصة. - خرطوشة الإضاءة M83 (ILL): قذيفة مضيئة تستخدم في المهام الليلية التي تتطلب الإضاءة للمساعدة في المراقبة.
- خرطوشة تدريب/ممارسة M69 (TP) [الوزن: 4.43 رطل (2.01 كجم)]: قذيفة بجسم من الحديد الزهر وحشو خامل ومجموعة زعانف قابلة للفصل تستخدم لتدريب المجندين على إطلاق الهاون M2. يمكن إعادة استخدام جسم الحديد الزهر ويمكن استبدال مجموعة الزعانف في حالة تلفها.
- خرطوشة التدريب/الممارسة M50A3 (TP) [الوزن 3.15 رطل (1.43 كجم)]: تتوافق هذه القذيفة التدريبية من الناحية الباليستية مع قذيفة M49A4 HE، مما يجعلها أسهل للتدريب. وهما بنفس الحجم والوزن، والفرق الوحيد بينهما هو أن M50A3 خاملة وتنبعث منها سحابة من الدخان الأبيض عند الاصطدام.
المستخدمون
ألبانيا [8]
النمسا [11]
أستراليا [12]
بنغلاديش : النوع 63 [13]
جمهورية الصين [11]
الصين : النوع 31 والنوع 63 والنوع 63-1
الدنمارك : تم تعيينها م/51 [14]
مصر : تم إنتاج الطراز 63-1 بموجب ترخيص. [9]
الإمبراطورية الإثيوبية : تستخدمها كتيبة كاجنو [15]
فرنسا [3]
اليونان [14]
غواتيمالا [11]
هايتي [11]
إندونيسيا [11]
العراق : النوع 63 [16]
اليابان [17]
كوريا الشمالية : النوع 31 [6]
كوريا الجنوبية : كانت القوات المسلحة مجهزة بـ 579 دبابة M2/M19 قبل الحرب الكورية ، وكان 2263 منها في الخدمة مع الجيش بحلول نهاية الحرب. بدأت في استبدالها بـ KM19 في السبعينيات. [18]
لبنان
المكسيك [11]
المغرب [11]
باكستان : تم إنتاج النوع 63-1 بموجب ترخيص. [9]
البرتغال [14]
تركيا [14]
تايلاند [ بحاجة لمصدر ]
الولايات المتحدة
جنوب فيتنام [19]
فيتنام الشمالية النوع 31
جمهورية فيتنام الجنوبية
فيتنام : M2، النوع 31 والنوع 63 [7]
.svg/1280px-Flag_of_Australia_(converted).svg.png){kind=small}
.svg/1280px-Flag_of_Ethiopia_(1897%E2%80%931974).svg.png){kind=small}
.svg/1280px-Flag_of_North_Vietnam_(1955%E2%80%931976).svg.png){kind=small}
انظر أيضا
- قائمة أسلحة الجيش الأمريكي حسب تصنيف كتالوج الإمدادات
- هاون M1
- مدفع هاون M2 مقاس 4.2 بوصة - مدفع هاون مشاة مقاس 107 ملم
- هاون M224 - بديل لـ M2 في الخدمة الأمريكية
- CM60A1
- قائمة أسلحة الحرب الأهلية اللبنانية
