عملية ستوبر هي عملية كيميائية تُستخدم لتحضير السيليكا ( SiO2).٢ ) جزيئات [ ١ ] ذات حجم موحدوقابل للتحكم [ ٢ ] لتطبيقات فيعلم المواد. كانت هذه الطريقة رائدة [ ٣ ] عندما نشرها فيرنر ستوبر وفريقه عام ١٩٦٨، [ ١ ] ولا تزال حتى اليوم أكثرالكيميائي الرطبلإنتاججزيئات. [ ٣ ] وهي مثال علىعملية سول-جلطليعةجزيئية(عادةًإيثيل أورثوسيليكات) أولًامع الماءفي محلول كحولي، ثمتتحدلتكوين هياكل أكبر. ينتج عن التفاعل جزيئات سيليكا بأقطار تتراوح من ٥٠ إلى ٢٠٠٠نانومتر، حسب الظروف. وقد خضعت هذه العملية لبحوث مكثفة منذ اكتشافها، بما في ذلك جهود لفهمحركيتهاوآليتها-حيثنموذجتجميع الجزيئاتأكثر ملاءمة للبيانات التجريبية [ ٤ ] من نموذج لامير المفترض في البداية. [ 5 ] [ 6 ] وقد مكن الفهم المكتسب حديثًا الباحثين من ممارسة درجة عالية من التحكم في حجم الجسيمات وتوزيعها وضبط الخصائص الفيزيائية للمادة الناتجة بدقة لتناسب التطبيقات المقصودة.

في عام ١٩٩٩، تم الإبلاغ عن تعديل ثنائي المراحل [ ٧ ] يسمح بتكوين جزيئات السيليكا ذات الثقوب الصغيرة بشكل مُتحكم فيه . [ ٨ ] تُجرى هذه العملية عند درجة حموضة منخفضة بوجود جزيء فعال سطحيًا . تُستكمل خطوة التحلل المائي بتكوين مستحلب دقيق [ ٩ ] قبل إضافة فلوريد الصوديوم لبدء عملية التكثيف. يُحرق المُستحلب غير الأيوني لإنتاج مسامات فارغة، مما يزيد من مساحة السطح ويُغير خصائص سطح الجزيئات الناتجة، مما يسمح بتحكم أكبر بكثير في الخصائص الفيزيائية للمادة. [ ٧ ] كما أُجريت أعمال تطوير لهياكل مسامية أكبر مثل المونوليثات ذات المسامات الكبيرة ، [ ١٠ ] وجزيئات ذات نواة قشرية مصنوعة من البوليسترين ، [ ١١ ] أو السيكلين ، [ ١٢ ] أو البوليامينات ، [ ١٣ ] وكرات الكربون. [ ١٤ ]

تُعدّ السيليكا المُنتَجة باستخدام عملية ستوبر مادةً مثاليةً لدراسة ظواهر الغرويات [ 15 ] نظرًا لتجانس أحجام جسيماتها [16]. وقد وُجِدَت تطبيقاتٌ للجسيمات النانوية المُحضَّرة باستخدام عملية ستوبر، بما في ذلك توصيل الأدوية إلى داخل التراكيب الخلوية [ 17 ] وفي تحضير أجهزة الاستشعار الحيوية [ 18 ] . كما تُستخدم مواد السيليكا المسامية المُنتَجة بتقنية ستوبر في التحفيز [ 19 ] والكروماتوغرافيا السائلة [ 20 ] نظرًا لمساحة سطحها الكبيرة وبنيتها المسامية المنتظمة والقابلة للتعديل وعالية التنظيم. ويمكن أيضًا تحضير عوازل حرارية عالية الفعالية تُعرف باسم الهلاميات الهوائية باستخدام طرق ستوبر [ 15 ] ، وقد طُبِّقت تقنيات ستوبر لتحضير أنظمة هلامية هوائية غير سيليكية. [ 21 ] باستخدام تقنيات التجفيف فوق الحرج ، يمكن تحضير هلام السيليكا الهوائي بتقنية ستوبر بمساحة سطحية نوعية تبلغ 700  م² / غ وكثافة 0.040 غ/ سم³ . [ 22 ] وقد حضّرت وكالة ناسا هلام السيليكا الهوائي باستخدام تقنية ستوبر لكلٍ من مهمتي مارس باثفايندر وستاردست . [ 23 ]

عملية من خطوة واحدة

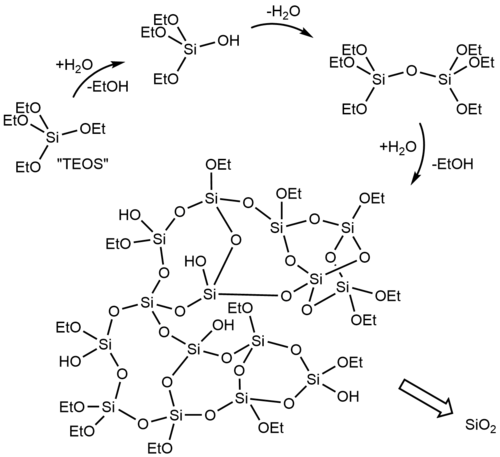

تمثيل مبسط لعملية التحلل المائي والتكثيف لرباعي إيثوكسي سيلان (TEOS) في عملية ستوبر

عملية ستوبر هي طريقة سول-جل لتحضير السيليكا الكروية أحادية التشتت (المتجانسة) ( SiO2)٢ ) مواد طُوِّرت بواسطة فريق بقيادة فيرنر ستوبر ونُشرت نتائجها عام ١٩٦٨. [ ١ ] كانت هذه العملية، وهي تطور وتوسيع لبحث وُصف في أطروحة الدكتوراه لغيرهارد كولبه عام ١٩٥٦، [ ٢٤ ] اكتشافًا مبتكرًا لا يزال له تطبيقات واسعة النطاق بعد أكثر من ٥٠ عامًا. [ ٣ ] طليعة السيليكاإيثيل أورثوسيليكات(Si(O₂Et₂))4 ، TEOS) يتمتحللهفي الكحول (عادةالميثانولأوالإيثانول) في وجودالأمونياكمحفز: [ 1 ] [ 25 ]

نعم(OEt)4+ح2يا⟶نعم(OEt)3أوه+إيثانول{\displaystyle {\ce {Si(OEt)4 + H2O -> Si(OEt)3OH + EtOH}}}
نعم(OEt)4+2ح2يا⟶نعم(OEt)2(أوه)2+2إيثانول{\displaystyle {\ce {Si(OEt)4 + 2H2O -> Si(OEt)2(OH)2 + 2EtOH}}}

ينتج عن التفاعل الإيثانول ومزيج من إيثوكسي سيلانولات (مثل Si(OEt))3 OH،Si(OEt)2 (OH)2 ، وحتىSi(OH)4 )، والتي يمكن أنتتكثفمع TEOS أو سيلانول آخر مع فقدان الكحول أو الماء: [ 25 ]

2نعم(OEt)3أوه⟶(إي تي أو)3نعم-يا-نعم(OEt)3+ح2يا{\displaystyle {\ce {2Si(OEt)3OH -> (EtO)3Si-O-Si(OEt)3 + H2O}}}
نعم(OEt)3أوه+نعم(OEt)4⟶(إي تي أو)3نعم-يا-نعم(OEt)3+إيثانول{\displaystyle {\ce {Si(OEt)3OH + Si(OEt)4 -> (EtO)3Si-O-Si(OEt)3 + EtOH}}}
نعم(OEt)3أوه+نعم(OEt)2(أوه)2⟶(إي تي أو)3نعم-يا-نعم(OEt)2أوه+ح2يا{\displaystyle {\ce {Si(OEt)3OH + Si(OEt)2(OH)2 -> (EtO)3Si-O-Si(OEt)2OH + H2O}}}

يؤدي التحلل المائي الإضافي لمجموعات الإيثوكسي والتكثيف اللاحق إلى التشابك . وهي عملية أحادية الخطوة حيث تحدث تفاعلات التحلل المائي والتكثيف معًا في وعاء تفاعل واحد. [ 1 ]

تُنتج هذه العملية جزيئات مجهرية من السيليكا الغروية بأقطار تتراوح بين 50 و2000 نانومتر ؛ وتتميز أحجام الجزيئات بتجانسها النسبي، حيث يتحدد توزيعها باختيار الظروف المناسبة، مثل تركيزات المواد المتفاعلة والمحفزات ودرجة الحرارة. [ 2 ] تتشكل جزيئات أكبر حجمًا عند زيادة تركيز الماء والأمونيا، ولكن يترتب على ذلك اتساع في توزيع أحجام الجزيئات. [ 26 ] يتناسب التركيز الأولي لرباعي إيثوكسي سيلان (TEOS) عكسيًا مع حجم الجزيئات الناتجة؛ وبالتالي، تؤدي التركيزات الأعلى في المتوسط ​​إلى جزيئات أصغر حجمًا نظرًا لزيادة عدد مواقع التكوين ، ولكن مع اتساع أكبر في الأحجام. قد تنتج جزيئات ذات أشكال غير منتظمة عندما يكون التركيز الأولي للمادة الأولية مرتفعًا جدًا. [ 26 ] تعتمد العملية على درجة الحرارة، حيث يؤدي التبريد (وبالتالي تباطؤ معدلات التفاعل ) إلى زيادة مطردة في متوسط ​​حجم الجزيئات، ولكن لا يمكن التحكم في توزيع الأحجام عند درجات حرارة منخفضة للغاية. [ 2 ]

عملية من خطوتين

في عام ١٩٩٩، طوّر سيدريك بواسيير وفريقه عمليةً من خطوتين، حيث تُستكمل عملية التحلل المائي عند درجة حموضة منخفضة (١-٤  )  قبل بدء تفاعل التكثيف بإضافة فلوريد الصوديوم (NaF). [ ٧ ] تتضمن هذه العملية إضافة قالب من مادة فعالة سطحية غير أيونية لإنتاج جزيئات السيليكا المسامية المتوسطة . [ ٨ ] تتمثل الميزة الرئيسية لتسلسل تفاعلي التحلل المائي والتكثيف في ضمان تجانس كامل للمادة الفعالة السطحية ومزيج رباعي إيثوكسي سيلان (TEOS) الأولي. ونتيجةً لذلك، يتحدد قطر وشكل جزيئات المنتج، بالإضافة إلى حجم المسام، فقط من خلال حركية التفاعل وكمية فلوريد الصوديوم المُضافة؛ إذ تُنتج المستويات النسبية الأعلى من الفلوريد عددًا أكبر من مواقع التكوين، وبالتالي جزيئات أصغر. [ 7 ] إن فصل عملية التحلل المائي عن عملية التكثيف يوفر مستوى من التحكم في المنتج يفوق بكثير ما توفره عملية ستوبر أحادية الخطوة، حيث يتم التحكم في حجم الجسيمات بشكل شبه كامل عن طريق نسبة فلوريد الصوديوم إلى رباعي إيثوكسي سيلان (TEOS). [ 7 ]

تبدأ عملية ستوبر ذات الخطوتين بمزيج من رباعي إيثوكسي سيلان (TEOS) والماء والكحول ومادة خافضة للتوتر السطحي غير أيونية، يُضاف إليها حمض الهيدروكلوريك لتكوين مستحلب دقيق . [ 9 ] يُترك هذا المحلول حتى يكتمل التحلل المائي، كما هو الحال في عملية ستوبر أحادية الخطوة، ولكن مع استبدال الأمونيا بحمض الهيدروكلوريك كمحفز. يُضاف فلوريد الصوديوم إلى المحلول المتجانس الناتج، ليبدأ تفاعل التكثيف من خلال عمله كنواة للتنوي. [ 7 ] تُجمع جزيئات السيليكا بالترشيح وتُكلس لإزالة قالب المادة الخافضة للتوتر السطحي غير الأيونية عن طريق الاحتراق، مما ينتج عنه منتج السيليكا المسامي.

يُتيح اختيار ظروف العملية التحكم في أحجام المسام وقطر الجسيمات وتوزيعها، كما هو الحال في طريقة الخطوة الواحدة. [ 8 ] يمكن التحكم في المسامية في العملية المُعدّلة من خلال إضافة عامل انتفاخ، واختيار درجة الحرارة، وكمية محفز فلوريد الصوديوم المُضاف. يُؤدي عامل الانتفاخ (مثل الميسيتيلين ) إلى زيادة الحجم، وبالتالي زيادة حجم المسام، غالبًا عن طريق امتصاص المذيب ، ولكنه محدود بذوبانية العامل في النظام. [ 9 ] يتغير حجم المسام طرديًا مع درجة الحرارة، [ 7 ] حيث يرتبط بالحد الأدنى لنقطة تعكر المادة الفعالة سطحيًا ونقطة غليان الماء. يُحدث تركيز فلوريد الصوديوم تغييرات مباشرة ولكن غير خطية في المسامية، ويتناقص هذا التأثير كلما اقترب تركيز الفلوريد المُضاف من حد أقصى. [ 27 ]

الحركية

يُعدّ نموذج لامير لحركية تكوين المحاليل الغروية المائية [ 5 ] نموذجًا واسع التطبيق لإنتاج أنظمة أحادية التشتت، [ 28 ] وقد افترض في الأصل أن عملية ستوبر تتبع نموذج إضافة المونومر هذا . [ 6 ] يتضمن هذا النموذج اندفاعًا سريعًا للتنوي، مُشكِّلًا جميع مواقع نمو الجسيمات، ثم يتبعه التحلل المائي كخطوة مُحدِّدة لمعدل تكثيف مونومرات ثلاثي إيثيل سيلانول إلى مواقع التنوي. [ 29 ] يُعزى إنتاج أحجام جسيمات أحادية التشتت إلى إضافة المونومر بمعدل أبطأ على الجسيمات الأكبر حجمًا نتيجةً لانتقال كتلة رباعي إيثوكسي سيلانول (TEOS) المحدود بالانتشار. [ 30 ] ومع ذلك، تُظهر الأدلة التجريبية أن تركيز رباعي إيثوكسي سيلانول المُحلَّل مائيًا يبقى أعلى من التركيز المطلوب للتنوي حتى وقت متأخر من التفاعل، وأن إدخال نوى النمو المُلقَّحة لا يتوافق مع حركية عملية إضافة المونومر. وبالتالي، تم رفض نموذج لامير لصالح نموذج حركي يعتمد على النمو من خلال تجميع الجسيمات . [ 4 ]

في نموذج قائم على التجميع، تتولد مواقع التكوين باستمرار وتُمتص، حيث يؤدي اندماجها إلى نمو الجسيمات. [ 31 ] ويحدد توليد مواقع التكوين وطاقة التفاعل بين الجسيمات المندمجة الحركية العامة للتفاعل. [ 32 ] ويتبع توليد مواقع التكوين المعادلة التالية: [ 31 ]

ج=زs(هـ-ك1ت-هـ-ك2ت){\displaystyle J=g_{s}(e^{-k_{1}t}-e^{-k_{2}t})}

حيث J هو معدل التكوين النوي، و k1 و k2 هما ثابتا معدل يعتمدان على تركيزي H2O و NH3 ، و g s هو عامل التوحيد الذي يعتمد على كمية طليعة السيليكا. يؤثر تعديل نسب تركيز هذه المركبات بشكل مباشر على معدل إنتاج مواقع التكوين النوي. [ 31 ]

يتأثر اندماج مواقع التكوين بين الجسيمات بطاقات تفاعلها. وتعتمد طاقة التفاعل الكلية على ثلاث قوى: التنافر الكهروستاتيكي للشحنات المتشابهة، وقوى فان  دير  فالس التجاذبية بين الجسيمات، وتأثيرات الذوبان . [ 32 ] تصف طاقات التفاعل هذه (المعادلات أدناه) عملية تجميع الجسيمات، وتوضح سبب إنتاج عملية ستوبر لجسيمات متجانسة الحجم.

Vتي=Vvdw+Vكهرباء+Vحل{\displaystyle V_{T}=V_{\text{vdw}}+V_{\text{elec}}+V_{\text{solv}}}

تخضع قوى التجاذب من نوع فان دير فالس للمعادلة التالية: [ 32 ]

Vvdw=-أح6[2أ1أ2R2-(أ1+أ2)2+2أ1أ2R2-(أ1-أ2)2+ln⁡R2-(أ1+أ2)2R2-(أ1-أ2)2]{\displaystyle V_{\text{vdw}}=-{\frac {A_{\text{H}}}{6}}\left[{\frac {2a_{1}a_{2}}{R^{2}-(a_{1}+a_{2})^{2}}}+{\frac {2a_{1}a_{2}}{R^{2}-(a_{1}-a_{2})^{2}}}+\ln {\frac {R^{2}-(a_{1}+a_{2})^{2}}{R^{2}-(a_{1}-a_{2})^{2}}}\right]}

حيث A H هو ثابت هامكر ، وR هي المسافة بين مركزي الجسيمين، و a 1 و a 2 هما نصفا قطري الجسيمين. أما معادلة قوة التنافر الكهروستاتيكي فهي كما يلي: [ 32 ]

Vكهرباء=4πεأ1أ2Y1Y2(كبتيهـ)2هـ-κxx+أ1+أ2{\displaystyle V_{\text{elec}}=4\pi \varepsilon a_{1}a_{2}Y_{1}Y_{2}\left({\frac {k_{\text{B}}T}{e}}\right)^{2}{\frac {e^{-\kappa x}}{x+a_{1}+a_{2}}}}   أين   Yأنا=8tanh⁡هـφ04كبتي1+1-2κأأنا+1(κأأنا+1)2tanh2⁡هـφ04كبتي{\displaystyle Y_{i}={\frac {8\tanh {\frac {e\varphi _{0}}{4k_{\text{B}}T}}}{1+{\sqrt {1-{\frac {2\kappa a_{i}+1}{(\kappa a_{i}+1)^{2}}}\tanh ^{2}{\frac {e\varphi _{0}}{4k_{\text{B}}T}}}}}}}}

حيث ε هو ثابت العزل الكهربائي للوسط، و k<sub> B </sub> هو ثابت بولتزمان ، و e هي الشحنة الأولية ، و T هي درجة الحرارة المطلقة ، و κ هو مقلوب طول ديباي لإلكتروليت بنسبة 1:1، و x هي المسافة (المتغيرة) بين الجسيمات، و φ <sub>0</sub> هو جهد السطح. المكون الأخير من طاقة التفاعل الكلية هو تنافر الذوبان، وهو كما يلي: [ 32 ]

Vحل=πأsL[2أ1أ2أ1+أ2]هـ-(R-أ1-أ2)L{\displaystyle V_{\text{solv}}=\pi A_{\text{s}}L\left[{\frac {2a_{1}a_{2}}{a_{1}+a_{2}}}\right]e^{\frac {-(R-a_{1}-a_{2})}{L}}}

حيث A s هو العامل الأسي المسبق (1.5 × 10 −3 J⋅m −2 ) و L هو طول الاضمحلال (1 × 10 −9 m).

يتوافق هذا النموذج لتجمع النمو المتحكم به مع الملاحظات التجريبية المستقاة من تقنيات تشتت الأشعة السينية بزوايا صغيرة [ 33 ] ، ويتنبأ بدقة بحجم الجسيمات بناءً على الظروف الأولية. إضافةً إلى ذلك، تتفق البيانات التجريبية المستقاة من تقنيات تشمل تحليل الجاذبية الصغرى [ 34 ] وتحليل الرقم الهيدروجيني المتغير [ 35 ] مع تنبؤات نموذج نمو التجمع.

الاختلافات المورفولوجية

يمكن تحضير العديد من الأنماط الهيكلية والتركيبية المختلفة باستخدام عملية ستوبر عن طريق إضافة مركبات كيميائية إلى مزيج التفاعل . تتفاعل هذه الإضافات مع السيليكا كيميائياً و/أو فيزيائياً أثناء التفاعل أو بعده، مما يؤدي إلى تغييرات جوهرية في شكل جزيئات السيليكا.

السيليكا المسامية

صورة مجهرية إلكترونية نافذة لجسيم نانوي من السيليكا المسامية

يمكن تعديل عملية ستوبر أحادية الخطوة لتصنيع السيليكا المسامية بإضافة قالب من المواد الفعالة سطحياً إلى مزيج التفاعل وتكليس الجزيئات الناتجة. [ 36 ] تشمل المواد الفعالة سطحياً المستخدمة بروميد السيتريمونيوم ، [ 37 ] وكلوريد سيتيل تريميثيل الأمونيوم ، [ 38 ] والجليسرول . [ 39 ] تُشكّل المادة الفعالة سطحياً المذيلات ، وهي عبارة عن كرات صغيرة شبه كروية ذات باطن كاره للماء وسطح محب للماء، تنمو حولها شبكة السيليكا، منتجةً جزيئات ذات قنوات مملوءة بالمادة الفعالة سطحياً والمذيب. [ 40 ] يؤدي تكليس المادة الصلبة إلى إزالة جزيئات المادة الفعالة سطحياً والمذيب عن طريق الاحتراق و/أو التبخر، تاركاً فراغات مسامية متوسطة في جميع أنحاء البنية، كما هو موضح في الرسم التوضيحي على اليمين. [ 36 ] [ 40 ]

يُتيح تغيير تركيز المادة الفعالة سطحيًا التحكم في قطر وحجم المسام، وبالتالي في مساحة سطح المادة المنتجة. [ 37 ] تؤدي زيادة كمية المادة الفعالة سطحيًا إلى زيادة إجمالي حجم المسام، وبالتالي مساحة سطح الجسيمات، مع بقاء أقطار المسام الفردية ثابتة. [ 38 ] يمكن تغيير قطر المسام عن طريق تغيير كمية الأمونيا المستخدمة نسبةً إلى تركيز المادة الفعالة سطحيًا؛ ​​إذ تؤدي زيادة الأمونيا إلى مسام ذات أقطار أكبر، ولكن مع انخفاض مُقابل في إجمالي حجم المسام ومساحة سطح الجسيمات. [ 37 ] يؤثر الوقت المُتاح للتفاعل أيضًا على المسامية، حيث تؤدي أوقات التفاعل الأطول إلى زيادة إجمالي حجم المسام ومساحة سطح الجسيمات. كما تؤدي أوقات التفاعل الأطول إلى زيادة في الحجم الكلي لجسيمات السيليكا، وما يرتبط بذلك من انخفاض في تجانس توزيع الحجم. [ 37 ]

كتلة متراصة ذات مسام كبيرة

تؤدي إضافة بولي إيثيلين جلايكول (PEG) إلى العملية إلى تجميع جزيئات السيليكا في كتلة متصلة ذات مسام كبيرة ، مما يتيح الحصول على بنية متجانسة. [ 10 ] يلزم استخدام بوليمرات PEG ذات مجموعات طرفية من الأليل أو السيليل بوزن جزيئي يزيد عن 2000  غ/مول . تبدأ عملية ستوبر في ظروف حموضة متعادلة، بحيث تتجمع بوليمرات PEG حول الجزيئات النامية، مما يوفر لها الاستقرار. بمجرد أن تصبح التجمعات كبيرة بما يكفي، تتلامس الجزيئات المستقرة بواسطة PEG وتندمج معًا بشكل لا رجعة فيه من خلال "التجميع اللزج" بين سلاسل PEG. [ 10 ] يستمر هذا حتى يحدث تكتل كامل لجميع الجزيئات وتتشكل الكتلة المتجانسة، وعندها يمكن تكليس الكتلة المتجانسة وإزالة PEG، مما ينتج عنه كتلة متجانسة من السيليكا ذات مسام كبيرة. يمكن التحكم في كل من حجم الجسيمات والتكتل اللزج عن طريق تغيير الوزن الجزيئي وتركيز البولي إيثيلين جلايكول (PEG).

جسيمات ذات غلاف ولب

تُتيح العديد من الإضافات، بما في ذلك البوليسترين [ 11 ] ، والسيكلين [ 12 ] ، والبوليامينات [ 13 ]، لعملية ستوبر ، إنتاج جزيئات السيليكا ذات البنية الأساسية والغطاء. وقد وُصفت بنيتان مختلفتان لهذه الجزيئات. الأولى هي نواة من السيليكا مُغطاة بغطاء خارجي من مادة بديلة مثل البوليسترين. أما الثانية فهي غطاء من السيليكا مُغطى بنواة ذات بنية مختلفة، مثل البوليامين.

تبدأ عملية تصنيع الجسيمات المركبة ذات النواة المصنوعة من البوليسترين/السيليكا بتكوين نوى السيليكا عبر عملية ستوبر أحادية الخطوة. بعد تكوينها، تُعالج الجسيمات بحمض الأوليك ، الذي يُفترض أن يتفاعل مع مجموعات السيلانول السطحية . [ 11 ] يُبلمر الستايرين حول نوى السيليكا المُعدلة بالأحماض الدهنية. وبفضل التوزيع المتجانس لأحجام نوى السيليكا، يتبلمر الستايرين حولها بشكل متساوٍ، مما ينتج عنه جسيمات مركبة متقاربة الحجم. [ 11 ]

تُصنع جزيئات غلاف السيليكا باستخدام السيكلين وروابط البوليامين الأخرى بطريقة مختلفة تمامًا. تُضاف البوليامينات إلى تفاعل ستوبر في الخطوات الأولية مع طليعة رباعي إيثوكسي سيلان (TEOS). [ 13 ] تتفاعل هذه الروابط مع طليعة TEOS، مما يؤدي إلى زيادة سرعة التحلل المائي؛ ومع ذلك، نتيجة لذلك، تندمج في غرويات السيليكا الناتجة . [ 12 ] تحتوي الروابط على العديد من مواقع النيتروجين التي تحتوي على أزواج إلكترونية حرة تتفاعل مع المجموعات الطرفية المتحللة لـ TEOS. ونتيجة لذلك، تتكثف السيليكا حول الروابط، مغلفةً إياها. بعد ذلك، تلتصق كبسولات السيليكا/الرابط معًا لتكوين جزيئات أكبر. بمجرد استهلاك جميع الروابط في التفاعل، يتجمع TEOS المتبقي حول السطح الخارجي لجزيئات السيليكا/الرابط النانوية، مكونًا غلافًا خارجيًا صلبًا من السيليكا. [ 12 ] تتكون الجسيمات الناتجة من غلاف صلب من السيليكا ونواة داخلية من روابط مغلفة بالسيليكا. ويمكن التحكم في أحجام نوى وأغلفة الجسيمات من خلال اختيار شكل الروابط بالإضافة إلى التركيزات الأولية المضافة إلى التفاعل. [ 13 ]

كرات الكربون

استُخدمت عملية شبيهة بعملية ستوبر لإنتاج كرات كربونية أحادية التشتت باستخدام راتنج ريزورسينول - فورمالديهايد بدلاً من طليعة السيليكا. [ 14 ] تسمح هذه العملية المُعدّلة بإنتاج كرات كربونية ذات أسطح ملساء وقطر يتراوح بين 200 و1000  نانومتر. [ 14 ] على عكس عملية ستوبر القائمة على السيليكا، يكتمل هذا التفاعل عند درجة حموضة متعادلة، ويلعب الأمونيا دورًا في تثبيت جزيئات الكربون الفردية عن طريق منع الالتصاق الذاتي والتكتل، بالإضافة إلى عمله كمحفز. [ 41 ]

المزايا والتطبيقات

كتلة من مادة الهلام الهوائي ، وهي عبارة عن "دخان أزرق صلب"، [ 42 ] والتي تشبه في ملمسها مادة الستايروفوم خفيفة الوزن للغاية.

تتمثل إحدى المزايا الرئيسية لعملية ستوبر في قدرتها على إنتاج جزيئات السيليكا شبه أحادية التشتت، [ 16 ] مما يجعلها نموذجًا مثاليًا لدراسة الظواهر الغروية. [ 15 ] وقد مثّلت هذه العملية اكتشافًا رائدًا عند نشرها لأول مرة، إذ سمحت بتخليق جزيئات سيليكا كروية أحادية التشتت بأحجام مضبوطة، ولا تزال حتى عام 2015 الطريقة الأكثر استخدامًا في الكيمياء الرطبة لإنتاج جزيئات السيليكا النانوية. [ 3 ]

تُوفر هذه العملية طريقةً ملائمةً لتحضير جسيمات السيليكا النانوية لتطبيقاتٍ تشمل توصيل الأدوية داخل الخلايا [ 17 ] والاستشعار الحيوي [ 18 ] . وتُستخدم جسيمات السيليكا النانوية المسامية المُحضّرة بعمليات ستوبر المُعدّلة في مجال التحفيز [ 19 ] والكروماتوغرافيا السائلة [ 20 ] . إضافةً إلى تجانس حجم الجسيمات، تتميز هذه المواد بمساحات سطحية كبيرة جدًا ، فضلًا عن هياكل مسامية منتظمة وقابلة للتعديل وعالية التنظيم [ 20 ] ، مما يجعل السيليكا المسامية جذابةً بشكلٍ فريدٍ لهذه التطبيقات.

جسيم نيزكي بحجم 10 ميكرومتر تم التقاطه بواسطة المركبة الفضائية EURECA التي تم إطلاقها بواسطة STS-46 في كتلة من الهلام الهوائي [ 23 ]

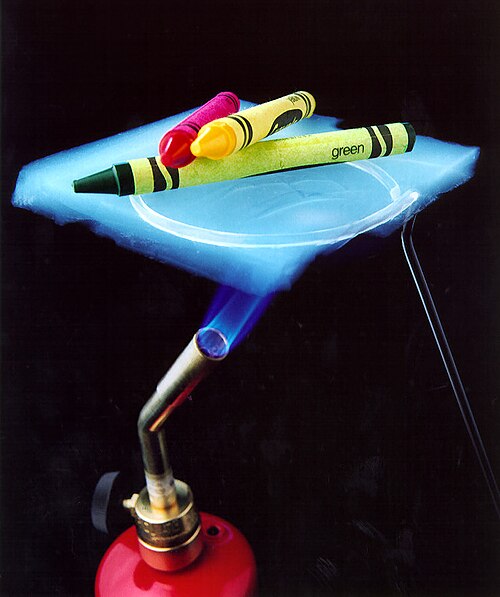

هذا الهلام الهوائي السيليكي التابع لناسا [ 23 ] هو عازل حراري يتمتع بقدرة عزل كافية لحماية أقلام التلوين من لهب موقد بنسن . [ 43 ]

الهلاميات الهوائية

الهلاميات الهوائية مواد فائقة الخفة وعالية المسامية ، حيث يُستبدل المكون السائل للهلام بغاز ، [ 44 ] وتتميز بكونها مواد صلبة عازلة للحرارة بكفاءة عالية للغاية [ 43 ] [ 45 ] ذات كثافة منخفضة جدًا . [ 46 ] يمكن تحضير الهلاميات الهوائية بطرق متنوعة، ومع أن معظمها يعتمد على السيليكا، [ 45 ] فقد تم الإبلاغ عن مواد تعتمد على الزركونيا ، والتيتانيا ، والسليلوز ، والبولي يوريثان ، وأنظمة الريزورسينول - فورمالديهايد ، وغيرها، ودراستها. [ 47 ] العيب الرئيسي للهلاميات الهوائية القائمة على السيليكا هو هشاشتها، مع أن وكالة ناسا استخدمتها للعزل في مركبات استكشاف المريخ ، [ 48 ] ومركبة مارس باثفايندر ، كما استُخدمت تجاريًا في الأغطية العازلة وبين ألواح الزجاج لألواح الإضاءة النهارية الشفافة. [ 45 ] يمكن تجفيف الهلامات الجزيئية المُحضّرة بعملية ستوبر بسرعة لإنتاج هلامات السيليكا الهوائية عالية الفعالية، بالإضافة إلى الهلامات الجافة . [ 15 ] تتمثل الخطوة الأساسية في استخدام استخلاص السوائل فوق الحرجة لإزالة الماء من الهلام مع الحفاظ على بنيته، ويتم ذلك عادةً باستخدام ثاني أكسيد الكربون فوق الحرج ، [ 45 ] كما تفعل وكالة ناسا. [ 23 ] تُعدّ الهلامات الهوائية الناتجة عوازل حرارية فعالة للغاية نظرًا لمساميتها العالية ذات المسام الصغيرة جدًا (في نطاق النانومتر ). يكون توصيل الحرارة عبر الطور الغازي ضعيفًا، ولأن البنية تُعيق حركة جزيئات الهواء بشكل كبير، فإن انتقال الحرارة عبر المادة يكون ضعيفًا، [ 45 ] كما هو موضح في الصورة على اليمين حيث تنتقل الحرارة من موقد بنسن بشكل ضعيف لدرجة أن أقلام التلوين الموضوعة على الهلام الهوائي لا تذوب. [ 43 ] نظرًا لكثافتها المنخفضة، استُخدمت الهلاميات الهوائية أيضًا لالتقاط جزيئات الغبار بين النجوم مع الحد الأدنى من التغيرات الحرارية اللازمة لإبطائها (لمنع التغيرات الناتجة عن الحرارة في الجزيئات) كجزء من مهمة ستارداست[ 23 ]​

تعتمد إحدى طرق إنتاج هلام السيليكا الهوائي على عملية ستوبر المعدلة والتجفيف فوق الحرج . يظهر المنتج شفافًا مع مسحة زرقاء نتيجة لتشتت رايلي ؛ فعند وضعه أمام مصدر ضوئي، يصبح الضوء النافذ مصفرًا بسبب تشتت الضوء الأزرق. [ 22 ] تبلغ مساحة سطح هذا الهلام الهوائي 700  متر مربع / غرام وكثافته 0.040  غرام/ سم³ ؛ [ 22 ] وللمقارنة، تبلغ كثافة الهواء 0.0012  غرام/ سم³ (عند 15  درجة مئوية وضغط جوي واحد ).

سجلت الهلاميات الهوائية السيليكا 15  رقماً قياسياً في خصائص المواد في موسوعة غينيس للأرقام القياسية في عام 2011، بما في ذلك أفضل عازل وأقل كثافة صلبة، على الرغم من أن الأيروجرافيت حصل على اللقب الأخير في عام 2012. [ 49 ]

أصبح الأيروغرافين ، الذي تبلغ كثافته 13% فقط من كثافة الهواء في درجة حرارة الغرفة وأقل كثافة من غاز الهيليوم ، أقل المواد الصلبة كثافةً التي تم تطويرها حتى الآن في عام 2013. [ 50 ] [ 51 ] وقد طُبقت طرق مشابهة لطريقة ستوبر في تحضير الهلاميات الهوائية في أنظمة غير سيليكية. [ 21 ] طورت وكالة ناسا هلاميات هوائية سيليكية مغلفة بطبقة بوليمرية لتقوية بنيتها، [ 48 ] مما أنتج مادة أقوى بنحو مئتي ضعف لنفس الكثافة، بالإضافة إلى هلاميات هوائية بوليمرية مرنة يمكن تشكيلها على هيئة غشاء رقيق قابل للانحناء. [ 45 ]

السيليكا الغروية

تُستخدم السيليكا الغروية على نطاق واسع في صب المعادن.

الأوبال الصناعي

يمكن استخدام عملية ستوبر لإنتاج جزيئات كروية لتنمية معادن الأوبال اللامعة. [ أ ] [ 52 ] [ 53 ]
