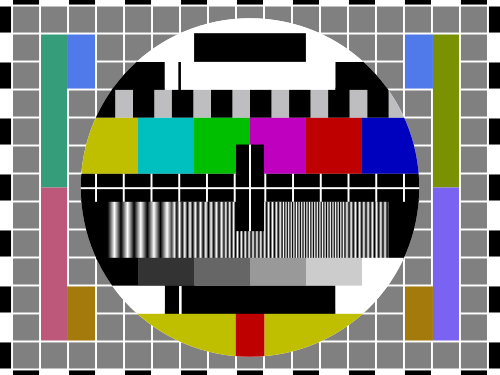

PM5544 : نمط اختبار PAL شائع

بطاقة الاختبار ، والمعروفة أيضًا باسم نمط الاختبار أو اختبار بدء التشغيل / الإغلاق ، هي إشارة اختبار تلفزيونية ، يتم بثها عادةً في الأوقات التي يكون فيها جهاز الإرسال نشطًا ولكن لا يتم بث أي برنامج (غالبًا عند بدء التشغيل وإيقاف التشغيل )، ^{[ 1 ]} وقد يصاحبها صوت تنبيه .

استُخدمت بطاقات الاختبار منذ بدايات البث التلفزيوني، وكانت في الأصل بطاقات مادية تُوجَّه إليها كاميرا التلفزيون ، مما يسمح بإجراء تعديلات بسيطة على جودة الصورة. ^{[ 2 ]} ولا تزال هذه البطاقات تُستخدم غالبًا لمعايرة الكاميرات وكاميرات الفيديو ومواءمتها . ومنذ خمسينيات القرن الماضي، دُمجت صور بطاقات الاختبار في أنابيب المونوسكوب ، مما أتاح استخدام كاميرات التلفزيون التي كان يجب تدويرها باستمرار لبث بطاقات الاختبار المادية خلال فترات التوقف.

ظهرت أنماط الاختبار المُولَّدة إلكترونيًا، والمستخدمة لمعايرة مسار الإشارة أو استكشاف أعطاله، في أواخر الستينيات، وشاع استخدامها في السبعينيات والثمانينيات. تُولَّد هذه الأنماط بواسطة مولدات إشارات الاختبار ، التي لا تعتمد على التكوين الصحيح (أو وجود) الكاميرا، ويمكنها أيضًا اختبار معايير إضافية مثل فك تشفير الألوان الصحيح، والتزامن ، ومعدل الإطارات في الثانية ، واستجابة التردد. ^{[ 3 ]} صُممت هذه الأنماط خصيصًا للاستخدام مع أجهزة مثل راسم المتجهات ، مما يسمح بإجراء تعديلات دقيقة على معدات التصوير.

عادةً ما يكون البث الصوتي أثناء عرض بطاقات الاختبار عبارة عن نغمة موجة جيبية ، أو راديو (إذا كان مرتبطًا أو تابعًا لقناة التلفزيون) أو موسيقى (عادةً ما تكون موسيقى آلية ، على الرغم من أن البعض يبث أيضًا موسيقى الجاز أو الموسيقى الشعبية ).

ظهرت البطاقات المُولّدة رقميًا لاحقًا، وارتبطت بالتلفزيون الرقمي ، وأضافت بعض الميزات الخاصة بالإشارات الرقمية، مثل التحقق من تصحيح الأخطاء ، وأخذ عينات اللون ، والإشارة إلى نسبة العرض إلى الارتفاع ، والصوت المحيطي ، وما إلى ذلك. وفي الآونة الأخيرة، توسع استخدام بطاقات الاختبار ليشمل شاشات عرض رقمية أخرى مثل جدران LED الكبيرة وأجهزة عرض الفيديو . ^{[ 3 ]}

تحتوي بطاقات الاختبار عادةً على مجموعة من الأنماط لتمكين ضبط كاميرات التلفزيون وأجهزة الاستقبال لعرض الصورة بشكل صحيح (انظر أشرطة ألوان SMPTE ). تتضمن معظم بطاقات الاختبار الحديثة مجموعة من أشرطة الألوان المعايرة التي تُنتج نمطًا مميزًا من "نقاط الهبوط" على جهاز راسم المتجهات ، مما يسمح بضبط التشبع اللوني والصبغة بدقة بين أجيال أشرطة الفيديو أو بث الشبكة. تتضمن أشرطة SMPTE - والعديد من بطاقات الاختبار الأخرى - اللون الأسود التناظري (موجة مسطحة عند 7.5 IRE ، أو مستوى إعداد NTSC )، والأبيض الكامل (100 IRE)، و"الأسود الفرعي"، أو "أكثر سوادًا من الأسود" (عند 0 IRE)، والذي يمثل أدنى جهد إرسال منخفض التردد مسموح به في بث NTSC (على الرغم من أن الانحرافات السالبة لإشارة انفجار اللون قد تنخفض إلى ما دون 0 IRE). من خلال أشرطة الألوان والضبط الصحيح لعناصر التحكم في السطوع والتباين إلى حدود إدراك شريط الأسود الفرعي الأول، يمكن ضبط جهاز الاستقبال التناظري (أو معدات أخرى مثل أجهزة تسجيل الفيديو) لتوفير دقة عالية.

استُخدمت بطاقات الاختبار أيضًا لتحديد نطاق التغطية الفعلي لهوائيات وشبكات البث التلفزيوني الجديدة. استعدادًا لخدمة ITV التجارية الجديدة في خمسينيات القرن الماضي، كلّفت هيئة التلفزيون المستقلة (ITA) شركة بيلينغ آند لي، وهي شركة إلكترونيات بريطانية مقرها إنفيلد ، اشتهرت باختراع موصل بيلينغ-لي قبل ما يزيد قليلاً عن ثلاثة عقود، بتصميم سلسلة من بطاقات وشرائح اختبار الإرسال التجريبي ^{[ 4 ]،} والمخصصة للمشاهدين المحتملين وهواة استقبال الإشارات البعيدة لاختبار شبكة أجهزة الإرسال الجديدة التابعة لهيئة التلفزيون المستقلة (ITA) على نطاق VHF الثالث ، والتي صُممت بمساعدة مكتب البريد العام (GPO)، الذي كان آنذاك وكالة الاتصالات والبث التابعة للحكومة البريطانية . تضمنت بطاقات الاختبار هذه، التي يحمل بعضها رمز النداء G9AED الذي خصصه مكتب البريد العام (GPO) لهذه الإرسالات، خطًا متعرجًا داخل دائرة في منتصف البطاقة، مع مؤشر طول الخط على الشاشة مُقاسًا بالأميال ، والذي استُخدم كدليل لتحديد المسافة بين جهاز الاستقبال وجهاز الإرسال (المؤقت) وعنصر من عناصر المشهد الطبيعي الذي يُسبب التشويش . كانت بطاقات الاختبار هذه تُبث بشكل رئيسي من أجهزة إرسال متنقلة مؤقتة مثبتة على مقطورات متنقلة في المواقع المتوقعة لأجهزة الإرسال الرئيسية لهيئة البث المستقلة، مثل كرويدون وليشفيلد وإملي مور ووينتر هيل . ^{[ 5 ] [ 6 ]} بعد ما يقرب من عقد من الزمان، بدأت هيئة الإذاعة البريطانية (BBC) باستخدام بطاقة اختبار أحادية اللون معدلة من جمعية مهندسي الصور المتحركة والتلفزيون (SMPTE) تبث من جهاز إرسال كريستال بالاس لاختبار شبكتها الجديدة ذات التردد العالي جدًا (UHF) والتي أطلقتها في النهاية باسم BBC Two في عام 1964.

تُستخدم بطاقات الاختبار أيضًا في سياق أوسع لشاشات الفيديو في الحفلات الموسيقية والفعاليات المباشرة. توجد أنماط اختبار متنوعة، يختبر كل منها معيارًا تقنيًا محددًا: أشرطة متدرجة أحادية اللون لاختبار السطوع واللون؛ ونمط متقاطع لاختبار نسبة العرض إلى الارتفاع ، والمحاذاة، والتركيز، والتقارب؛ وحدود أحادية البكسل لاختبار المسح الزائد والأبعاد . ^{[ 3 ]}

تُعدّ بطاقات الاختبار قديمة قدم البث التلفزيوني، حيث استُخدمت بشكل موثق من قِبل هيئة الإذاعة البريطانية (BBC) في المملكة المتحدة في بثها الميكانيكي المبكر ذي الثلاثين خطًا بتقنية بيرد منذ عام 1934، ولاحقًا كإشارات ضبط مبسطة تُعرض قبل بدء التشغيل ^{[ 10 ]} ، وكذلك في فرنسا المحتلة خلال الحرب العالمية الثانية. ^{[ 11 ]} وقد تطورت لتشمل شبكات لاختبار الدقة، وشبكات للمساعدة في ضبط هندسة الصورة، وتدرجًا رماديًا لضبط السطوع والتباين. على سبيل المثال، يمكن رؤية جميع هذه العناصر في بطاقة اختبار راديو وتلفزيون فرنسا (Radiodiffusion-Télévision Française) ذات 819 خطًا والتي طُرحت عام 1953. ^{[ 11 ]}

في أمريكا الشمالية، أصبحت معظم بطاقات الاختبار، مثل نمط اختبار رأس الهندي الشهير في الخمسينيات والستينيات، من الماضي. تظهر أشرطة ألوان SMPTE من حين لآخر، ولكن مع اتباع معظم محطات البث في أمريكا الشمالية الآن لجدول زمني على مدار 24 ساعة، أصبحت هذه البطاقات نادرة الظهور أيضاً.

مع ظهور التلفزيون الملون، تم تقديم بطاقات الاختبار المولدة إلكترونياً. وقد سميت هذه البطاقات نسبة إلى معدات التوليد الخاصة بها (مثل: Grundig VG1000، ^{[ 12 ] [ 13 ]} Philips PM5544 ، ^{[ 14 ]} Telefunken FuBK ، ^{[ 15 ]} إلخ)، أو محطة التلفزيون (مثل: بطاقة اختبار BBC )، أو المنظمة (مثل: أشرطة ألوان SMPTE ، أشرطة ألوان EBU ).

في الدول المتقدمة مثل أستراليا وكندا والمملكة المتحدة والولايات المتحدة ، فإن الضرورات المالية للبث التلفزيوني التجاري تعني أن وقت البث يمتلئ الآن عادة بالبرامج والإعلانات التجارية (مثل الإعلانات الترويجية ) على مدار 24 ساعة في اليوم، ويتعين على محطات البث غير التجارية أن تحذو حذوها.

تم تعريف تصميم بطاقة اختبار متأخرة، تم تقديمها في عام 2005 ومُكيّفة بالكامل للبث عالي الدقة (HD) والقياسي (SD) و16:9 و4:3، في توصية ITU-R BT.1729. ^{[ 16 ]} وهي توفر تصميمًا خاصًا للعلامات لاختبار تحويلات التنسيق، وأخذ عينات اللون، وما إلى ذلك.

كانت بطاقات الاختبار شائعة الاستخدام في السابق، أما الآن فنادراً ما تُرى خارج استوديوهات التلفزيون ومرافق ما بعد الإنتاج والتوزيع. وبالتحديد، لم تعد تُستخدم لمساعدة المشاهدين في معايرة أجهزة التلفزيون. وقد أدت عدة عوامل إلى توقف استخدامها لهذا الغرض:

• نادراً ما تحتاج أجهزة التلفزيون التناظرية الحديثة التي تعمل بمعالجات دقيقة إلى ضبط، إن لم يكن أبداً، لذا فإن بطاقات الاختبار أقل أهمية بكثير مما كانت عليه سابقاً. وبالمثل، نادراً ما تحتاج الكاميرات وكاميرات الفيديو الحديثة إلى ضبط من أجل الدقة التقنية، على الرغم من أنها غالباً ما تُضبط للتعويض عن مستويات إضاءة المشهد، وللحصول على تأثيرات فنية متنوعة.
• إن استخدام معايير الربط الرقمي، مثل CCIR 601 و SMPTE 292M ، التي تعمل دون التشويشات غير الخطية وغيرها من المشكلات المتأصلة في البث التناظري، لا يُسبب أي انحرافات لونية أو تغييرات في السطوع؛ وبالتالي، فقد تم الاستغناء فعليًا عن الحاجة إلى اكتشافها والتعويض عنها باستخدام إشارة مرجعية. (قارن ذلك بتقادم أجهزة الوميض المستخدمة لضبط سرعة مشغلات الأسطوانات). من ناحية أخرى، تتضمن مولدات إشارات الاختبار الرقمية إشارات اختبار مصممة لاختبار قدرة الواجهة الرقمية على تحمل الضغط، وتسمح العديد من المولدات المتطورة بإدخال الارتعاش ، وأخطاء البت، وغيرها من الحالات المرضية التي قد تؤدي إلى تعطل الواجهة الرقمية.
• وبالمثل، فإن استخدام معايير البث الرقمي، مثل DVB و ATSC ، يزيل المشكلات التي تنشأ عن تعديل وفك تعديل الإشارات التناظرية.
• استُخدمت بطاقات اختبار تتضمن دوائر كبيرة للتأكد من خطية أنظمة انحراف الجهاز. ومع استبدال الصمامات المفرغة في دوائر انحراف جهاز الاستقبال بمكونات الحالة الصلبة، قلّت الحاجة إلى تعديلات الخطية (على سبيل المثال، لا تحتوي معظم الأجهزة الحديثة على عناصر تحكم "حجم الانحراف الرأسي" و"خطية الانحراف الرأسي" قابلة للتعديل من قِبل المستخدم). في شاشات LCD وغيرها من الشاشات عديمة الانحراف، تعتمد الخطية على جودة تصنيع لوحة العرض؛ ولكي تعمل الشاشة بشكل صحيح، يجب أن تكون التفاوتات أدق بكثير من قدرة الإدراك البشري.

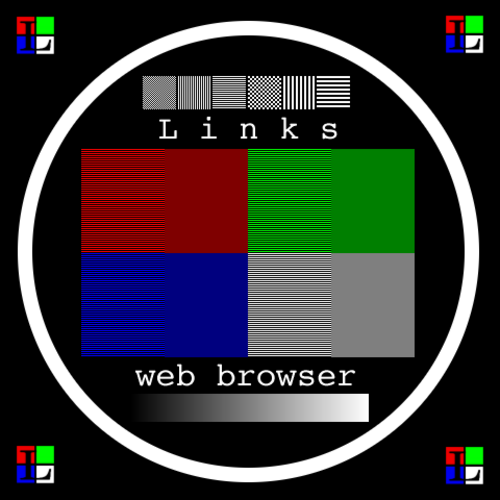

بالنسبة لتركيبات الفيديو المصممة خصيصًا، مثل شاشات LED في المباني أو في الفعاليات المباشرة، تُصمم بعض الصور التجريبية خصيصًا لتناسب الحجم والشكل المحددين للتركيب. كما تُتيح هذه الصور التجريبية المُخصصة للفنيين فرصةً لإخفاء بعض الدعابات الداخلية التي قد يراها فريق العمل أثناء تركيب المعدات للعرض. ^{[ 3 ]}

منظار أحادي

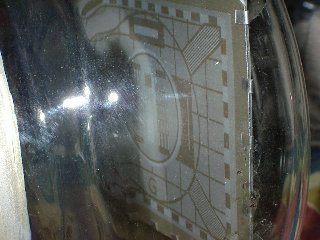

صورة مقربة لبطاقة الاختبار من جهاز أحادي العدسة

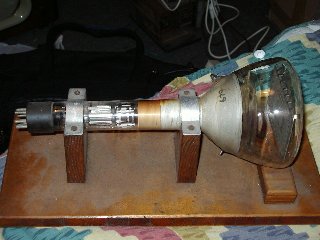

بدلاً من بطاقات الاختبار المادية، التي كان يجب بثها تلفزيونياً باستخدام كاميرا، كانت محطات التلفزيون غالباً ما تستخدم أنبوب كاميرا خاصاً يحمل نمط الاختبار مرسوماً على شاشته الداخلية. وكان كل أنبوب قادراً على توليد صورة اختبار واحدة فقط، ولذلك سُمي بالمنظار الأحادي .

كانت أجهزة المونوسكوب مشابهة في تصميمها لأنبوب أشعة الكاثود العادي ، إلا أنها كانت تمسح صورة مدمجة بدلاً من عرض صورة على شاشتها. احتوى المونوسكوب على هدف معدني مُشكّل بدلاً من طبقة الفوسفور في طرفه "الشاشي"، وعندما كان شعاع الإلكترون يمسح الهدف، بدلاً من عرض صورة، كان يُنتج إشارة كهربائية متغيرة تُولّد إشارة فيديو من النمط المحفور. تميزت أنابيب المونوسكوب عن بطاقات الاختبار بعدم الحاجة إلى كاميرا تلفزيونية كاملة، وكانت الصورة دائماً مؤطرة بشكل صحيح وواضحة. توقف استخدامها بعد الستينيات لعدم قدرتها على إنتاج صور ملونة.

يُستخدم نوع أقل شهرة من أنماط الاختبار لمعايرة آلات التصوير . ^{[ 17 ] [ 18 ]} أنماط اختبار آلات التصوير عبارة عن أوراق مادية يتم تصويرها، ويكشف الاختلاف في النسخة المصورة الناتجة عن أي انحرافات أو عيوب واضحة في قدرة الجهاز على النسخ.

تتوفر أيضًا مجموعات أنماط اختبار وبرامج مصممة خصيصًا للعديد من الأجهزة الإلكترونية الاستهلاكية. طُوّر جهاز B&K Television Analyst في ستينيات القرن الماضي لاختبار أجهزة التلفزيون أحادية اللون بنظام NTSC، ثم عُدّل لاحقًا ليتوافق مع معايير PAL الأوروبية والأسترالية. ومن بين استخداماته الأخرى، كان يتألف من ماسح ضوئي متحرك يعرض نمط اختبار مطبوعًا على شريحة من أسيتات السليلوز. ^{[ 19 ]}

عندما كانت شاشات CRT شائعة الاستخدام في أجهزة الكمبيوتر الشخصية ، تم تصميم أنماط اختبار خاصة لمعايرة هذه الشاشات بشكل صحيح في الحالات التي لا يمكن فيها عرض صور الوسائط المتعددة بشكل سليم عليها. ^{[ 20 ]} كما تضمنت بعض أقراص تنظيف عدسات VCD و DVD ، مثل مجموعات تنظيف عدسات Kyowa Sonic من عام 1997 إلى 2001، أنماط اختبار أيضًا. ^{[ 21 ]}

من الأمثلة الحديثة الأخرى مُحسِّن THX الذي يُمكن الوصول إليه من قائمة الإعدادات في جميع أقراص DVD المعتمدة من THX تقريبًا، ^{[ 22 ] [ 23 ]} بالإضافة إلى سلسلتي "اختبار رسومات HDR sRGB (400 شمعة/م²)" و"أنماط الاختبار" المتوفرتين على نتفليكس ^{[ 24 ]} واللتين تهدفان إلى اختبار عرض النطاق الترددي للبث على الأجهزة المتصلة بالإنترنت، ^{[ 25 ]} وخاصةً على أجهزة تلفزيون HDR الذكية عريضة الشاشة ، وشاشات 4K و 8K ، كما تُستخدمان أيضًا لمزامنة مصادر الصوت والفيديو، والتي قد تتأثر، من بين عوامل أخرى، بتقنية البلوتوث وزمن استجابة الإنترنت. ^{[ 26 ]}

تُستخدم أنماط الاختبار أيضًا لمعايرة كاميرات المراقبة وشاشات العرض، ^{[ 27 ]} بالإضافة إلى شاشات ومعدات التصوير الطبي لأغراض التطبيب عن بُعد والتشخيص ، [ ^{28 ] مثل} مواصفات نمط اختبار التصوير التشخيصي الطبي SMPTE RP-133 لشاشات العرض الطبية والجراحية، والتي وُضعت حوالي عام 1983 ^{[ 29 ]} - 1986؛ ^{[ 30 ] [ 31 ]} بالإضافة إلى نسخة لاحقة تُسمى نمط اختبار TG18-QC الذي وضعته الجمعية الأمريكية لفيزياء الطب (AAPM) في عام 2001. ^{[ 32 ] [ 33 ]} كما توجد أنماط اختبار لمعايرة أجهزة الأشعة السينية ، وخاصة تلك التي تُصنّعها شركة Leeds Test Objects في إنجلترا. ^{[ 34 ] [ 35 ]}

لقد كان للتلفزيون تأثير بالغ في حياتنا المعاصرة، حتى أنه أصبح الموضوع الرئيسي للعديد من العملات والميداليات التذكارية. ومن أحدث الأمثلة على ذلك العملة التذكارية بمناسبة مرور 50 عامًا على التلفزيون، والتي سُكّت في 9 مارس 2005 في النمسا . يُظهر وجه العملة الجزء المركزي من بطاقة اختبار Telefunken T05 ، بينما يُظهر ظهرها عدة محطات بارزة في تاريخ التلفزيون. ^{[ 36 ]}

يُعتبر نمط فيليبس وأشرطة ألوان SMPTE من أبرز رموز الثقافة الشعبية في ثمانينيات وتسعينيات القرن الماضي في الأسواق التي استُخدمت فيها. وقد صُممت العديد من المنتجات المبتكرة والقابلة للجمع على غرار بطاقة الاختبار الشهيرة، بما في ذلك ساعات الحائط، وأغطية الأسرة، وساعات اليد، والملابس. ارتدى شيلدون كوبر، الشخصية في مسلسل "نظرية الانفجار العظيم" ، قمصانًا تحمل كلا النمطين، وقد أشار أحد المدونين إلى استخدام قميص SMPTE في أكثر من اثنتي عشرة حلقة من المسلسل. ^{[ 37 ]}

تظهر بطاقة اختبار بي بي سي F طوال مسلسل الخيال العلمي البوليسي التلفزيوني Life on Mars الذي عُرض في الفترة 2006-2007 . ^{[ 38 ] [ 39 ]}

في بريطانيا، كان يتم تشغيل الموسيقى، وليس الصوت الإذاعي، عادةً باستخدام بطاقة الاختبار. وكانت الموسيقى التي تبثها هيئة الإذاعة البريطانية (BBC)، ثم قناة ITV لاحقًا، موسيقى مكتبية ، مُرخصة بشروط أفضل للاستخدام المتكرر مقارنةً بالبدائل المتاحة تجاريًا. ^{[ 40 ]} وفي وقت لاحق، استخدمت القناة الرابعة أسطوانات فينيل من مكتبات بريطانية تابعة لدور نشر مثل KPM وجوزيف واينبرغر وريدي ميوزيك. ^{[ 41 ]}

حتى سبتمبر 1955، استخدمت هيئة الإذاعة البريطانية (BBC) تسجيلات أسطوانات تجارية بسرعة 78 دورة في الدقيقة كخلفية صوتية لبطاقات الاختبار. بعد ذلك التاريخ، تحولت إلى استخدام الموسيقى المسجلة على أشرطة. ^{[ 42 ]} في العام التالي، بدأت هيئة الإذاعة البريطانية في بناء مكتبتها الخاصة من الموسيقى المنتجة خصيصًا لأشرطة نصف الساعة - في البداية ثلاث مقطوعات موسيقية بأسلوب مماثل، متبوعة بعلامة تعريف (النوتات الثلاث التي كانت تعزفها هيئة الإذاعة البريطانية على آلة السيليستا ). استمرت قناة ITV (التي بدأت أولى بثها التجاري في عام 1957) في استخدام التسجيلات المتاحة تجاريًا حتى أواخر الستينيات، عندما بدأت هي الأخرى في إنتاج أشرطة خاصة. ^{[ 42 ]}

لأسباب تتعلق بالحقوق، سُجِّلَت معظم الموسيقى بواسطة فرق أوركسترا الموسيقى الخفيفة في فرنسا وألمانيا، وإن كان ذلك أحيانًا بواسطة موسيقيين بريطانيين، أو عازفين عالميين بارزين يستخدمون أسماءً مستعارة، مثل أوركسترا أوسكار براندنبورغ (وهي مزيج من نيل ريتشاردسون ، وآلان مورهاوس، وجوني بيرسون ) أو أوركسترا شتوتغارت ستوديو. ^{[ 43 ]} ومن بين الملحنين وقادة الفرق الموسيقية الآخرين الذين كُلِّفوا بهذا النوع من الأعمال: غوردون لانغفورد ، وإرنست توملينسون ، وروجر روجر ، وهاينز كيسلينغ ، وفيرنر تاوتز، وفرانك تشاكسفيلد ، وسيد ديل . ^{[ 44 ]}

خلال ثمانينيات القرن العشرين، قلّ ظهور بطاقة الاختبار تدريجيًا، إذ حلّت محلها صفحات التليتكست أولًا ، ثم ساعات البرامج الممتدة. استُخدمت الأشرطة نفسها لمرافقة كلٍّ من بطاقة الاختبار وخدمة سيفاكس على قنوات بي بي سي، لكن بعض المعجبين يرون أن الأشرطة الجديدة التي طُرحت بعد أن أصبحت خدمة سيفاكس هي السائدة عام ١٩٨٣ كانت أقل جاذبية من الناحية الموسيقية. ^{[ ٤٢ ]}

حتى يومنا هذا، لا يزال التلفزيون المركزي الكوري يبث العديد من الأغاني الشعبية والوطنية أو الأعمال الموسيقية الكلاسيكية من كوريا الشمالية ، وخلال الدقيقة الأخيرة قبل بدء البث، يتم تشغيل إشارة فاصلة متكررة لأول سبع نغمات من أغنية الجنرال كيم إيل سونغ . ^{[ 45 ]}
