الرموز العسكرية المشتركة لحلف الناتو

الموسوعة الحرة

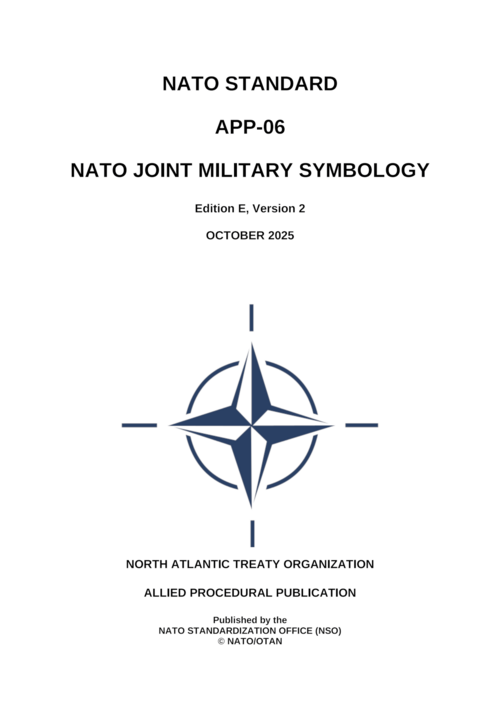

صفحة الغلاف لمعيار الناتو APP-06 (الإصدار E، النسخة 2)، الساري المفعول منذ 16 أكتوبر 2025.
رموز مثال

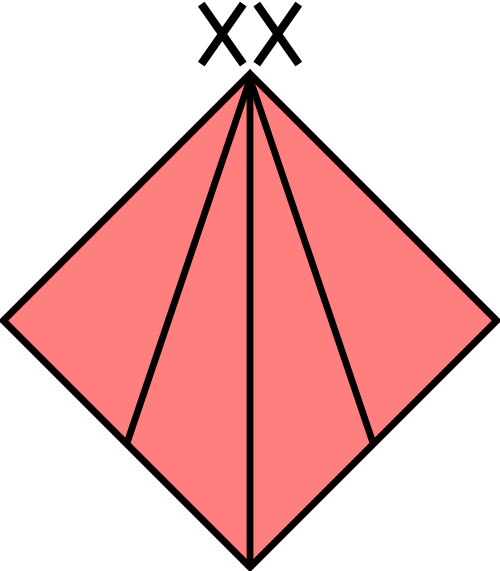

فرقة مضادة للدبابات آلية معادية مجهولة الهوية
1 DPLeg
ويسزكوف
فرقة المشاة الأولى التابعة للفيلق البولندي ، مجموعة العمليات فيزكوف
3 PPCLI
1 CMBG
الكتيبة الثالثة، فوج المشاة الخفيفة الكندي التابع للأميرة باتريشيا، من المجموعة الأولى للواء الآلي الكندي
4 قطع
الرابع والعشرون
الفرقة الرابعة المدرعة التابعة للفيلق الرابع والعشرين
82 أبن
لواء المدفعية التابع للفرقة 82 المحمولة جواً

تُعدّ رموز الناتو العسكرية المشتركة معيارًا لحلف الناتو لرموز الخرائط العسكرية . نُشرت هذه الرموز لأول مرة عام ١٩٨٦ تحت اسم " المنشور الإجرائي للحلفاء ٦ " ( APP-6 )، بعنوان "رموز الناتو العسكرية للأنظمة البرية" . وقد تطور هذا المعيار على مر السنين، وهو حاليًا في نسخته الخامسة (APP-6E). صُممت هذه الرموز لتعزيز قابلية التشغيل البيني المشترك لحلف الناتو من خلال توفير مجموعة موحدة من الرموز المشتركة. شكّل APP-6 نظامًا واحدًا للرموز العسكرية المشتركة للتشكيلات والوحدات البرية والجوية والفضائية والبحرية، والتي يمكن عرضها إما لأنظمة عرض الخرائط الآلية أو لوضع العلامات اليدوية على الخرائط. ويشمل هذا المعيار جميع فروع القوات المسلحة المشتركة، ويمكن استخدامها من قبلها.

تاريخ

بدأت الجيوش الغربية باستخدام الرموز العسكرية الأساسية الأولى في الخرائط خلال العقود التي تلت نهاية الحروب النابليونية . وخلال الحرب العالمية الأولى ، كان هناك قدر من التوافق بين النظامين البريطاني والفرنسي، بما في ذلك اعتماد اللون الأحمر لقوات العدو والأزرق لقوات الحلفاء؛ إذ كان البريطانيون يستخدمون اللون الأحمر سابقًا للقوات الصديقة نظرًا للمعاطف الحمراء التقليدية للجنود البريطانيين. ومع ذلك، فإن النظام المستخدم حاليًا يستند بشكل عام إلى النظام الذي وضعه فيلق المهندسين بالجيش الأمريكي عام 1917. وكان يُقال إن رمز المشاة، وهو صليب مائل داخل مستطيل، يرمز إلى الأحزمة المتقاطعة لجندي المشاة، بينما كان يُقال إن الخط القطري الوحيد للفرسان يمثل حزام السيف. ومع تشكيل حلف شمال الأطلسي (الناتو) عام 1949، تم توحيد نظام الجيش الأمريكي وتكييفه، مع أشكال مختلفة للقوات الصديقة (مستطيل أزرق)، والقوات المعادية (معين أحمر)، والقوات المجهولة ( شكل رباعي أصفر ). [ 1 ]

تم إصدار APP-6A في ديسمبر 1999. اتفاقية التقييس الخاصة بحلف الناتو التي تغطي APP-6A هي STANAG 2019 (الإصدار 4)، والتي صدرت في ديسمبر 2000. حلت APP-6A محل APP-6 (الإصدار الأخير ، يوليو 1986)، والتي صدرت في نوفمبر 1984 (الإصدار 3 من STANAG 2019 غطى APP-6 )، وتم استبدالها بدورها بالرموز المشتركة APP-6(B) ( APP-6B ) في عام 2008 (STANAG 2019 الإصدار 5، يونيو 2008) والرموز العسكرية المشتركة لحلف الناتو APP-6(C) ( APP-6C ) في عام 2011 (STANAG 2019 الإصدار 6، مايو 2011).

الولايات المتحدة هي الجهة الحالية المسؤولة عن APP-6A، وهو ما يعادل MIL-STD-2525A .

مجموعات الرموز

يُوفّر معيار APP-6A رموزًا تشغيلية موحدة، بالإضافة إلى تفاصيل حول عرضها ورسمها، لضمان التوافق، وإلى أقصى حد ممكن، قابلية التشغيل البيني لأنظمة القيادة والسيطرة والاتصالات والحوسبة والاستخبارات (C4I) التابعة للمكونات البرية لحلف الناتو، فضلًا عن تطويرها وعملياتها وتدريبها. ويتناول معيار APP-6A نقل معلومات الرموز بكفاءة من خلال استخدام منهجية موحدة لتسلسل الرموز، وتصنيف المعلومات، ومعرّفات الرموز.

يتعرف برنامج APP-6A على خمس مجموعات واسعة من الرموز، كل مجموعة تستخدم نظام SIDC (ترميز تعريف الرموز) الخاص بها:

  • الوحدات والمعدات والمنشآت
  • العمليات العسكرية (الرسومات التكتيكية)
  • METOC (الأرصاد الجوية والمحيطية)
  • استخبارات الإشارات
  • عمليات عسكرية غير حربية (MOOTW)

تتكون الوحدات والمعدات والمنشآت من أيقونات، عادةً ما تكون مؤطرة، مرتبطة بنقطة واحدة على الخريطة. وقد تحيط بها جميع أنواع المُعدِّلات الرسومية والنصية، التي تحدد الفئات والكميات والتواريخ واتجاه الحركة، وما إلى ذلك.

تمثل الرسومات التكتيكية معلومات عملياتية لا يمكن عرضها باستخدام الرموز الأيقونية وحدها، مثل حدود الوحدات، وتحديدات المناطق الخاصة، وغيرها من العلامات الفريدة المتعلقة بهندسة ساحة المعركة والضرورية لتخطيط وإدارة ساحة المعركة. وتشمل هذه الفئة رموز النقاط والخطوط والمساحات.

الرموز الأرصادية والمحيطية هي المجموعة الوحيدة التي لا تخضع لسيطرة المعيار: بل يتم استيرادها من الرموز التي وضعتها المنظمة العالمية للأرصاد الجوية .

تختلف مجموعات رموز الاستخبارات الإشارية والعمليات العسكرية غير الحربية عن مجموعات رموز الوحدات والمعدات والمنشآت، على الرغم من أنها تتبع نفس الاصطلاحات (أي أنها تتكون من رموز مؤطرة مرتبطة بنقاط على الخريطة). ولا تظهر هذه المجموعات في دليل APP-6A، حيث تم تقديمها بموجب معيار MIL-STD-2525B.

تكوين الرموز

تُشير معظم الرموز إلى نقاط محددة، وتتألف من إطار (حدود هندسية)، وتعبئة ، وأيقونة مُكوِّنة ، ومُعدِّلات اختيارية للرمز . هذه الأخيرة عبارة عن حقول نصية اختيارية أو مؤشرات رسومية تُقدِّم معلومات إضافية.

يُقدّم الإطار مؤشرًا بصريًا لانتماء الهدف العملياتي، وبُعده القتالي، وحالته. استخدام الشكل واللون غير ضروري، مما يسمح باستخدام الرموز في ظروف غير مثالية، كشاشة عرض أحادية اللون باللون الأحمر، للحفاظ على الرؤية الليلية للمشغل. جميع الرموز تقريبًا مُنمّقة للغاية، ويمكن رسمها حتى من قِبل أشخاص يفتقرون تمامًا إلى المهارات الفنية؛ وهذا يُتيح رسم تمثيل رمزي (تقرير بياني) باستخدام أدوات بسيطة كالورق والقلم الرصاص.

يُشكّل الإطار القاعدة التي تُضاف إليها مكونات الرموز الأخرى والمعدّلات. في معظم الحالات، يُحيط الإطار بالرمز. ويُستثنى من ذلك المعدات، التي قد تُمثّل برموز فقط (وفي هذه الحالة، تُلوّن الرموز كما يُلوّن الإطار).

التعبئة هي المساحة داخل الرمز. إذا تم تخصيص لون للتعبئة، فإنها توفر عرضًا مُحسَّنًا (زائدًا عن الحاجة) للمعلومات المتعلقة بانتماء العنصر. إذا لم يُستخدم لون، تكون التعبئة شفافة. عدد قليل جدًا من الرموز لها تعبئة خاصة بها، لا تتأثر بالانتماء.

أخيرًا، يمكن فهم الرموز نفسها على أنها تركيبات من رموز أساسية تستخدم قواعد تركيب بسيطة، على غرار بعض أنظمة الكتابة التصويرية مثل الصينية . ومع ذلك، لا يزال المعيار يحاول تقديم قائمة "شاملة" للرموز الممكنة بدلًا من وضع قاموس للرموز المكونة لها. وهذا يُسبب مشاكل تشغيلية عند الحاجة إلى رمز غير متوقع (خاصة في MOOTW )، وهي مشكلة تتفاقم بسبب الصيانة المركزية لمجموعات الرموز.

عند عرض الرموز مع تفعيل خاصية التعبئة، ينص معيار APP-6A على أن يكون الإطار والرمز باللون الأسود أو الأبيض (حسب ما يناسب الشاشة). أما عند عرض الرموز بدون تفعيل خاصية التعبئة، فينص المعيار على أن يكون الإطار والرمز أحاديي اللون (عادةً أسود أو بلون مطابق للون الجهة التابعة). ويمكن أيضًا عرض رموز الناتو بدون تفعيل خاصية التعبئة باستخدام إطار ملون حسب الجهة التابعة ورمز أسود، [ 2 ] على الرغم من أن هذا غير محدد في أي معيار من معايير APP-6.

الولاء والانتماء

تمثيل ألوان APP-6

لم يظهر مفهوم الانتماء في النسخة الأصلية من برنامج APP-6، حيث لم يتم تقديم هذه المفاهيم إلا في النسخة APP-6A. وبدلاً من ذلك، وصفت النسخة الأصلية من برنامج APP-6 سلسلة من "التمثيلات اللونية" بهدف التمييز بين العناصر الصديقة والعدوة.

  • تمثيل متعدد الألوان:
    • الأزرق أو الأسود للأيقونات الودية
    • اللون الأحمر لأيقونات العدو
    • اللون الأخضر للعوائق التي صنعها الإنسان (صديقة أو معادية)
    • اللون الأصفر للدلالة على الأحداث الكيميائية أو البيولوجية أو الإشعاعية أو النووية
    • سيتم تحديد ألوان أخرى في مفتاح الخريطة
  • تمثيل ثلاثي الألوان:
    • الأزرق أو الأسود للأيقونات الودية
    • اللون الأحمر لأيقونات العدو
    • اللون الأخضر أو ​​الأصفر للعوائق التي من صنع الإنسان (صديقة أو معادية) وللأحداث الكيميائية أو البيولوجية أو الإشعاعية أو النووية
  • تمثيل بلونين:
    • الأزرق أو الأخضر أو ​​الأسود للأيقونات الودية
    • اللون الأحمر لأيقونات العدو
  • تمثيل بلون واحد:
    • إطار بخط واحد للأيقونات الودية
    • تم وضع إطار مزدوج لأيقونات الأعداء، وتم تمييز الأيقونات غير المحددة بعلامة "EN" في الزاوية اليمنى السفلية.

الانتماء إلى APP-6A

يشير الانتماء إلى علاقة جهاز التتبع بالهدف التشغيلي المُمثَّل. تشمل فئات الانتماء الأساسية: مجهول ، صديق ، محايد ، وعدائي . في نطاق الوحدة الأرضية، يُستخدم إطار رباعي الفصوص أصفر اللون للدلالة على الانتماء المجهول، وإطار مستطيل أزرق للدلالة على الانتماء الصديق، وإطار مربع أخضر للدلالة على الانتماء المحايد، وإطار معين أحمر للدلالة على الانتماء العدائي. [ 3 ] : 11 وفي النطاقات الأخرى (الجو والفضاء، سطح البحر وتحت سطحه، إلخ)، يُستخدم نظام الألوان نفسه.

أسلوبوديعدائيحياديمجهول
املأ الفراغات
أحادي اللون (للوسائط الرقمية)
أحادي اللون (للوسائط المطبوعة)

قائمة الانتماءات الكاملة هي:

  • معلق (P)
  • غير معروف (U)
  • صديق مفترض (أ)
  • صديقة (F)
  • محايد (N)
  • المشتبه به (س) (يفترض أنه عدائي)
  • عدائي (H)
  • التمرين معلق (G)
  • تمرين غير معروف (W)
  • ممارسة الصديق المفترض (م)
  • صديق التمرين (د)
  • تمرين محايد (يسار)
  • ممارسة المشتبه به (J)
  • ممارسة القتال العدائي (K)

لا توجد انتماءات "محايدة مفترضة" و"ممارسة محايدة مفترضة".

تُستخدم هذه الألوان في عبارات مثل "أزرق على أزرق" للنيران الصديقة ، وتتبع القوات الزرقاء ، وتشكيل الفريق الأحمر ، والخلايا الحمراء .

بُعد المعركة

يُحدد بُعد المعركة منطقة المهمة الأساسية للوحدة العملياتية داخل ساحة المعركة. يمكن أن تكون منطقة مهمة الوحدة فوق سطح الأرض (أي في الجو أو الفضاء الخارجي)، أو عليها، أو تحتها. إذا كانت منطقة مهمة الوحدة على السطح، فيمكن أن تكون على البر أو البحر. أما بُعد ما تحت السطح فيتعلق بالوحدات التي تقع منطقة مهمتها تحت سطح البحر (مثل الغواصات والألغام البحرية). تتطلب بعض الحالات الفصل فيها؛ على سبيل المثال، وحدة طائرات الهليكوبتر التابعة للجيش أو مشاة البحرية هي وحدة مناورة (أي وحدة تشمل أصول الدعم الأرضي) وبالتالي تُمثل في بُعد البر. وبالمثل، فإن سفينة الإنزال التي تتمثل مهمتها الأساسية في نقل الأفراد أو المعدات من وإلى الشاطئ هي وحدة بحرية وتُمثل في بُعد سطح البحر. أما سفينة الإنزال التي تتمثل مهمتها الأساسية في القتال على البر، فهي أصل أرضي وتُمثل في بُعد البر.

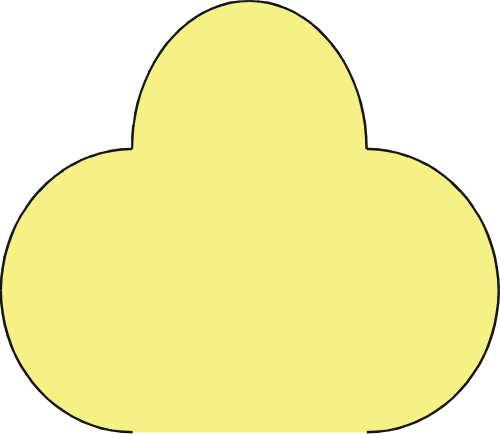

تُستخدم الإطارات المغلقة للدلالة على أبعاد سطح الأرض والبحر، والإطارات المفتوحة من الأسفل للدلالة على بُعد الهواء/الفضاء، والإطارات المفتوحة من الأعلى للدلالة على بُعد ما تحت السطح.

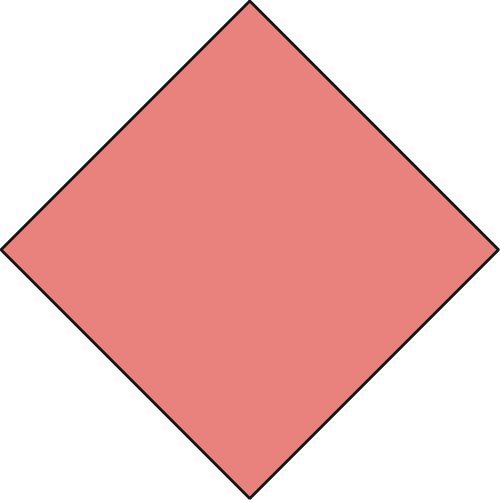

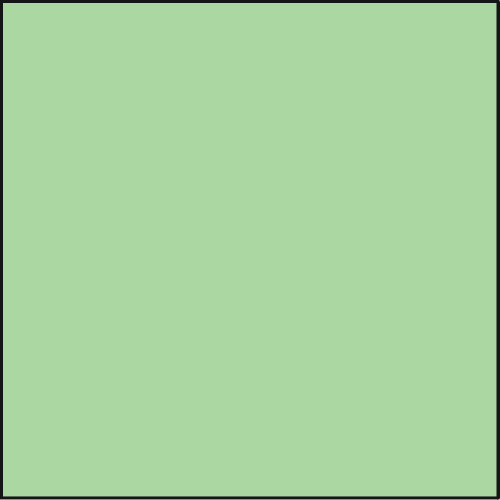

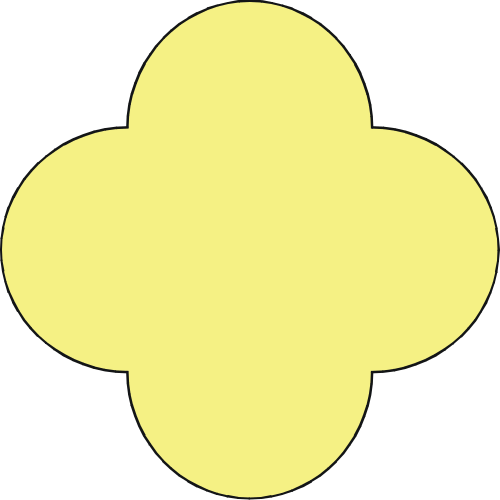

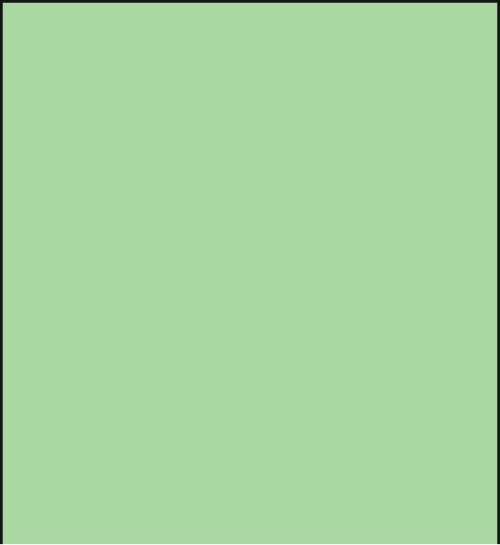

الأبعادوديعدائيحياديمجهول

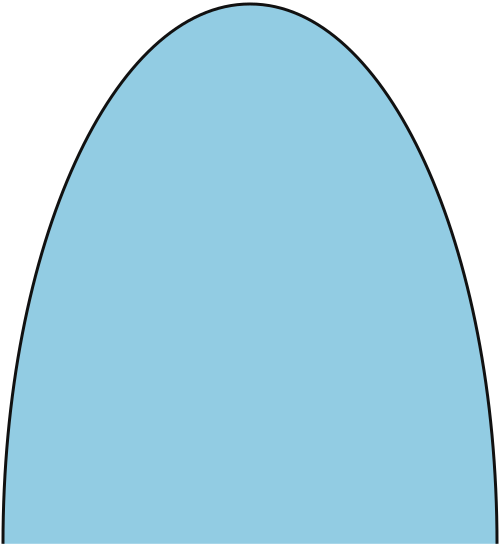

الفضاء والجو

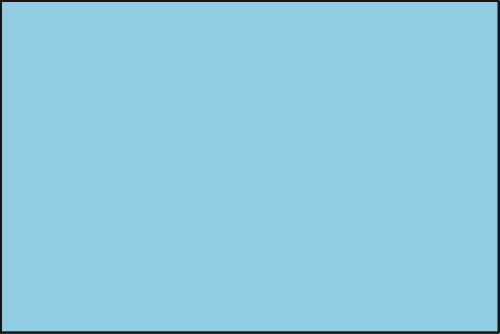

أرضي
سطح البحر

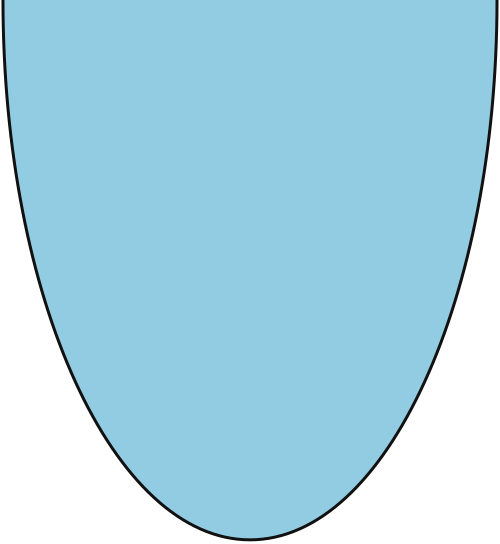

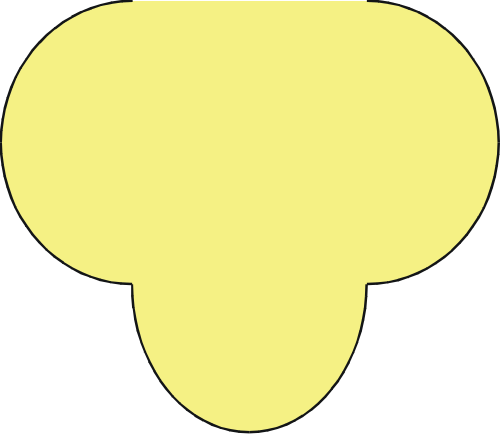

باطن الأرض

من الممكن وجود بُعد قتالي غير معروف؛ فعلى سبيل المثال، تشترك بعض بصمات الحرب الإلكترونية (مثل أنظمة الرادار) في عدة أبعاد قتالية، وبالتالي تُصنّف ضمن بُعد قتالي "غير معروف" إلى حين إمكانية التمييز بشكل أدق. وقد تعمل القوات الخاصة في أي بُعد قتالي.

مجموعة أبعاد المعركة الكاملة هي، مرتبة تصاعدياً حسب المسافة من مركز الأرض:

  • القوات الخاصة (F)
  • باطن البحر (U)
  • سطح البحر (S)
  • أرضي (G)
  • الهواء (أ)
  • مساحة (P)
  • أخرى (X)
  • غير معروف (Z)

الاختصار المستخدم لهذا الترتيب هو "Fuss-Gap".

يستخدم الحرف الموجود بين قوسين بواسطة نظام ترميز تعريف الرموز (SIDC) - سلاسل مكونة من 15 حرفًا تستخدم لنقل الرموز.

تتشارك أبعاد المعركة الفضائية والجوية في شكل إطار واحد. أما في بُعد المعركة البرية، فيُستخدم إطاران مختلفان للدلالة على الانتماءات الصديقة (والتي يُفترض أنها صديقة) وذلك للتمييز بين الوحدات والمعدات. وقد خُصصت لقوات العمليات الخاصة بُعد معركة خاص بها، نظرًا لقدرتها على العمل في عدة مجالات (جوية، وبرية، وبحرية، وتحت سطحية) خلال مهمة واحدة؛ وتكون الإطارات المستخدمة هي نفسها المستخدمة في بُعد المعركة البرية (للوحدات). [ 4 ] : ​​47-48. أما بُعد المعركة الآخر، فيبدو أنه مُخصص للاستخدام المستقبلي (لا توجد أي حالات لاستخدامه حتى الإصدار 2525B، التعديل 1).

حالة

تشير حالة الرمز إلى ما إذا كان هناك عنصر قتالي موجود في الموقع المحدد (أي أن حالته "موجود") أو سيتواجد في ذلك الموقع مستقبلاً (أي أن حالته "مخطط له، أو متوقع، أو مشتبه به"، أو "قيد الطلب"). وبغض النظر عن الانتماء، يُشار إلى الحالة الموجودة بخط متصل، وإلى الحالة المخطط لها بخط متقطع. يكون الإطار إما متصلاً أو متقطعاً، إلا إذا كان رمز الأيقونة بدون إطار، فحينها يُرسم الرمز نفسه بخط متقطع. لا يمكن إظهار الحالة المخطط لها إذا كان الرمز عبارة عن أيقونة مملوءة بدون إطار.

موضع الأيقونات

الأيقونة هي الجزء الداخلي من الرمز، وعند عرضها، تُقدّم تمثيلاً تصويرياً أو أبجدياً رقمياً مجرداً لكائن تشغيلي. تُصوّر الأيقونة الدور أو المهمة التي يؤديها الكائن. يُميّز معيار APP-6A بين الأيقونات التي يجب تأطيرها أو بدون تأطير، والأيقونات التي يكون تأطيرها اختيارياً. [ 3 ] : 39-43. حدّد معيار APP-6A حدوداً ثمانية الأضلاع قياسية داخل كل إطار رمز خريطة. لا يظهر هذا الشكل الثماني فعلياً عند رسم الرموز أو عرضها، ولكن باستثناءات قليلة محددة، فإن جميع الأيقونات داخل الإطار تتناسب أيضاً مع هذه الأشكال الثمانية. عدّل معيار APP-6C بعض إطارات الرموز من الإصدارات السابقة للمعيار. من الأعلى إلى الأسفل، إليكم حدود الرمز المعروضة داخل إطارات معيار APP-6C لعناصر الفضاء، وعناصر الجو، والوحدات البرية، والمعدات البرية، وعناصر سطح البحر، وعناصر قاع البحر.

رموز الوحدات

مُعدِّلات أيقونة الوحدة

يمكن استخدام رموز الوحدات بشكل مستقل أو ضمن مجموعات. كما توجد بعض الرموز التي لا يمكن استخدامها بمفردها، وإنما فقط لتعديل رموز وحدات أخرى.

معنى المعدِّلوديعدائيحياديمجهولملحوظات
محمول جواكانت الخطة APP-6 تشمل قوات الهجوم الجوي وقوات المظليين؛ لأن الخطة APP-6A مخصصة تحديدًا لقوات المظليين
مظلةالرمز المستخدم في APP-6، غير مستخدم في APP-6A والإصدارات اللاحقة
محمول جواًجناح طائر مبسط، يوحي بالطائرة
طائرة محمولة ذات قدرة رفع عضوية
برمائيخط متعرج، يوحي بالماء
محركخط مستقيم يوحي بالطريق
جبلمثلث، يوحي بالقمة
نظام مدفعي أو مدفعي مجهز
مزودة بعجلات وقادرة على السير في الطرق الوعرةثلاث دوائر، تُذكّر بالمنظر الجانبي لمركبة ذات ست عجلات.

أيقونات الوحدة الأساسية

تتطلب أيقونات الوحدات الأرضية إطارًا.

نوع الوحدة [ 5 ]وديعدائيحياديمجهولملحوظات
الدفاع الجوييستحضر صورة قبة واقية
الذخيرةخرطوشة أو قذيفة منمقة ذات حافة، يتم تعبئتها من المؤخرة
مضاد للدباباتيمثل عملاً مركزاً وثاقباً
درعجنازير دبابات منمقة
المدفعيةقذيفة مدفع
الطيران بالطائرات ذات الأجنحة الدوارةشفرات طائرة هليكوبتر ضبابية تدور
الطيران ذو الأجنحة الثابتةبرغي هوائي
بناء الجسور​رمز الخريطة الطبوغرافية للجسر
دعم الخدمات القتالية
أذرع المناورة المشتركةتم تقديمه في APP-6C لتنظيم المشاة والمدرعات؛ وهو مزيج من الرمزين
مهندسحرف E على جانبه. ربما: جسر مُنمّق
تحديد المدى الإلكترونيهوائي مكافئ مبسط
الحرب الإلكترونية
التخلص من الذخائر المتفجرة
الوقود ، أو البترول والزيوت ومواد التشحيم (POL)قمع مبسط
مستشفىمشتق من الرمز الطبي أدناه مع إضافة حرف "H" فوقه
وحدة المقر الرئيسيهذه وحدة المقر الرئيسي، وليست المقر الرئيسي نفسه. يُشار إلى الموقع الفعلي للمقر الرئيسي بمستطيل فارغ يمتد منه خط لأسفل من أسفل اليسار.
المشاةيستحضر هذا التصميم أحزمة الذخيرة المتقاطعة لجنود المشاة النابليونيين
صيانةمفتاح ربط مُنمّق
طبييستحضر رمز الصليب الأحمر
الأرصاد الجوية
صاروخصاروخ مبسط
هاونقذيفة عليها سهم عمودي يرمز إلى مسار الهاون ذي القوس العالي
الشرطة العسكرية
البحريةمِرسَاة
الدفاع ضد المواد الكيميائية والبيولوجية والإشعاعية والنوويةقوارير متقاطعة مبسطة ، العناصر الرئيسية في شعار سلاح الكيمياء بالجيش الأمريكي
الذخائرمشتق من مدفعين متقاطعين خلف قرص
راداروميض برق منمق وطبق مكافئ
العمليات النفسيةرمز تخطيطي إلكتروني لمكبر الصوت، يستحضر الدعاية
الاستطلاع أو سلاح الفرسانمستوحى من حزام سيف سلاح الفرسان
الإشاراتوميض برق مبسط، يذكرنا بإشارات الراديو (يستخدم كذلك في رمز الرادار أعلاه)
القوات الخاصة
قوات العمليات الخاصة
إمدادخط مستقيم يوحي بالمنظر الجانبي للطريق
طبوغرافيسدس منمق
مواصلاتعجلة مبسطة
مركبة جوية بدون طيارصورة ظلية لجناح طائر

أيقونات الوحدات المعدلة

بعض التركيبات الأكثر شيوعًا هي:

رمز معدلمعنى
مشاة الجبال ؛ أمثلة: كتيبة ألبيني الإيطالية ، كتيبة جيبيرجسياغر الألمانية ، كتيبة شاسور ألبين الفرنسية ، كتيبة بودال رايفلز البولندية ، فريق اللواء القتالي 86 مشاة أمريكي ، لواء ترانسكارباتيا 128 الأوكراني
مشاة المظلة ؛ أمثلة: الفرقة 82 المحمولة جواً (الولايات المتحدة)، Fallschirmjäger (Wehrmacht) (ألمانيا)، على سبيل المثال فوج Fallschirmjäger السادس والعشرون ، VDV (روسيا)، فيلق PLAAF المحمول جواً (الصين)، فوج المظليين (المملكة المتحدة)، لواء المظليين "Almogávares" السادس (إسبانيا)
مشاة محمولة جواً ؛ أمثلة: الفرقة 101 المحمولة جواً (الهجوم الجوي) ، فوج المشاة 1 ، اللواء 25 المحمول جواً (أوكرانيا)
المشاة الآلية ؛ أمثلة: فرقة المشاة الثالثة الأمريكية (مثال على المعدات: مركبة قتال المشاة إم 2 برادلي )، لواء خولودني يار 93 الأوكراني ، فرقة البنادق الآلية الثانية للحرس الروسي
مشاة ميكانيكية مجهزة بمركبات قتال مشاة ؛ أمثلة على المعدات: إم 2 برادلي ، بي إم بي-3 ، زد بي دي-04 ، كورغانيتس-25 ، داردو آي إف في
مشاة ميكانيكية برمائية ؛ مثال: فوج المشاة البحرية الأول (الولايات المتحدة) عند إلحاق وحدات مركبات الهجوم البرمائية .
مشاة ميكانيكية (متوسطة ذات عجلات)؛ أمثلة على المعدات: اللواء الثالث ( فرقة المشاة الثانية الأمريكية )، سترايكر ، جي تي كي بوكسر ، زد إس إل-08 ، باتريا إيه إم في ، مواغ بيرانا ، بي تي آر-80 (مع أبراج رشاشات)
مشاة ميكانيكية (متوسطة ذات عجلات) مجهزة بمركبات قتال مشاة ذات عجلات؛ أمثلة على المعدات: BTR-90 ، بوميرانج ، ZBL-08، فريتشيا ، VBTP-MR غواراني (مع أبراج مدفع رشاش آلي )
مدمرة دبابات ؛ أمثلة على المعدات: بي 1 سنتاورو ، إيه إم إكس 10 آر سي ، زد تي إل-11 ، نظام المدفعية المتنقلة إم 1128
مركبة استطلاع مدرعة بعجلات ؛ أمثلة على المعدات: فينيك ، في بي إل ، بي آر دي إم-2 ، أسلاف
مهندسو المدرعات ؛ أمثلة على المعدات: M60A1 AVLB ، Bergepanzer BPz3 .
مهندسو القتال في ناقلات فصائل الهندسة الميكانيكية. وكذلك المهندسون المثبتون في مركبات المشاة القتالية مثل برادلي أو واريور.
المدفعية المدرعة ؛ أمثلة على المعدات: مدفع هاوتزر M109 ، مدفع بانزر 2000 ، مدفع PLZ-05 ، مدفع 2S19 Msta ، مدفع 2S35 Koalitsiya-SV ، مدفع AS90
مدفعية جبلية ؛ مثال على المعدات: OTO Melara Mod 56
قاذفة صواريخ متعددة ؛ مثال على المعدات: قاذفة الصواريخ المتعددة M270
قاذفة صواريخ متعددة العجلات ؛ أمثلة على المعدات: HIMARS ، Pinaka ، BM-27 Uragan ، BM-30 Smerch ، PHL-03 ، PHL-16 ، Astros II MLRS
مدفعية مضادة للطائرات ذاتية الدفع ؛ أمثلة على المعدات: FlaKPz Gepard ، 9K22 Tunguska ، Type 95 SPAAA ، PGZ-09
الدفاع الجوي الصاروخي ؛ أمثلة على المعدات: إس-300 ، إس-400 ، 9ك37 بوك ، إم آي إم-104 باتريوت ، رولاند
مروحية هجومية ؛ أمثلة على المعدات: AH-64 Apache ، AH-1 Cobra ، Eurocopter Tiger ، Mil Mi-28 ، Kamov Ka-50 ، CAIC Z-10 ، Agusta A129 Mangusta
مروحية نقل متوسطة ؛ أمثلة على المعدات: CH-46 سي نايت ، UH-60 بلاك هوك ، Mi-17 هيب
وحدة إمداد الوقود على مستوى المسرح
وحدة الإمداد والنقل

مؤشرات حجم الوحدة

يمكن عرض رمز يمثل حجم الوحدة فوق رمز الوحدة: [ 4 ] : ​​57

رمزاسمالعدد النموذجي للموظفينعدد الوحدات التابعةالرتبة النموذجية للقائد ( دول الكومنولث والولايات المتحدة)
250,000–1,000,000+عدة مجموعات عسكرية
120,000–500,000عدة جيوش أو قوات جوية
  • الكومنولث: مشير
  • الولايات المتحدة: جنرال الجيش أو جنرال
الجيش [ ب ] القوات الجوية100,0002-4 فيالق قتالية (5-10 فرق قتالية) وقوات دعم (غالباً ما يتم تنظيمها في فرق أو ألوية)عام
الفيلق30,000–90,0002-4 فرق قتالية وقوات دعم (غالباً ما يتم تنظيمها في ألوية أو مجموعات)الفريق
قسم10000–20000اسميًا عدة ألوية و/أو أفواجلواء
2000–10000عدة كتائب أو أفواج تابعة للكومنولث.
500–30003-7 كتائب (عادةً من نفس السلاح)
  • كتيبة أو ما يعادلها
  • الفوج (في دول/أسلحة معينة فقط)
  • سرب (سلاح الفرسان الأمريكي)
  • سرب (جوي أو طيران)
300–10002-6 شركات، بطاريات، قوات أمريكية، أو أسراب الكومنولث، إلخ.
60–2502-5 فصائل/قوات
Staffel [ 8 ] أو echelon [ 9 ] (مستوى التسلسل الهرمي الخاص بألمانيا)50–90فصيلتان/فرقتان أو 6-10 أقسامقائد أو قائد طاقم
25-403-5 فرق أو فصائل أو مركبات قتالية
قسم7-132-3 فرق نارية
فريق5-101-2 فرق إطلاق نار
  • الكومنولث: عريف أو رقيب
  • الولايات المتحدة: رقيب أو رقيب أول
فريق الإطفاء3-5غير متوفر
  • الكومنولث: عريف
  • الولايات المتحدة: عريف أو رقيب

الرتب القيادية الموضحة في الجدول هي لأغراض التوضيح فقط. لا تؤثر الرتبة الفعلية المخصصة لقائد وحدة معينة، ولا الرتبة التي يحملها القائد الحالي، على الرمز المناسب. على سبيل المثال، قد يتولى قيادة الوحدات دوريًا ضابط أدنى رتبة من القائد المُصرَّح له، ومع ذلك، لا تزال السرية التي يقودها ملازم (في الولايات المتحدة) أو نقيب (في دول الكومنولث) مُشارًا إليها بعلامتي صح عموديتين. وبالمثل، يُسمح لبعض أنواع السرايا والمفارز الخاصة بقيادة رائد أو مقدم (في سرايا الخدمات الشخصية) أو عقيد (في بعض أنواع مفارز القضاء العسكري)؛ ومع ذلك، يُشار إلى السرية أو المفرزة، على التوالي، بعلامة صح عمودية واحدة أو ثلاث نقاط.

في حين أن الفوج كتشكيل تكتيكي لا يوجد عادةً في جيوش دول الكومنولث، إلا أنه في بعض الحالات قد توجد قوة مهام بحجم فوج (أي أكبر من كتيبة وأصغر من لواء) عند وجود حاجة عملياتية. وقد يقود هذه التشكيلات عقداء.

لاحظ أنه بالنسبة للألوية وما فوقها، يتوافق عدد علامات X مع عدد النجوم في شارة الجيش الأمريكي للرتبة العامة النموذجية التي يقودها قائد وحدة بهذا الحجم. على سبيل المثال، تُختتم الفرقة بعلامة XX، وعادةً ما يقودها لواء، وشارته الأمريكية تتكون من نجمتين.

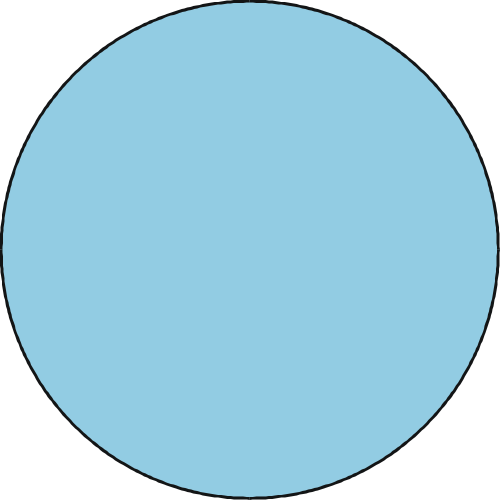

أيقونات المعدات

أيقونات المعدات "اختيارية الإطار".

رمز المعدات (مؤطر)(بدون إطار)نوع المعدات
جسر (مثل AVLB )

أيقونات التثبيت

رمز التركيبنوع التركيب
إنتاج الجسر

مُعدِّلات الرموز

يتوقف APP-6A عند الحقل AB. ويضيف كل من MIL-STD-2525B و2525B التغيير 1 عددًا من المعدلات الأخرى.

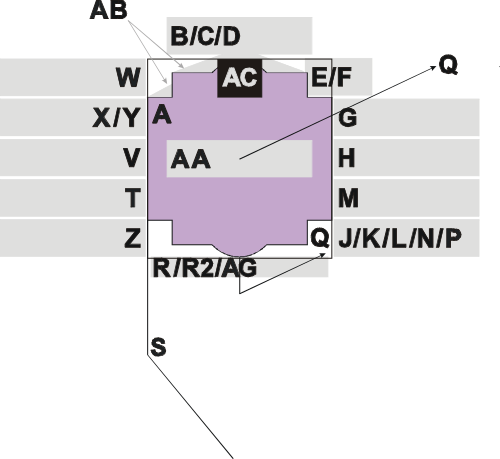

مواقع المُعدِّلات الرسومية المختلفة حول الرمز (الحقل A نفسه). لم يُحدِّد التغيير 1 في معيار MIL-STD-2525B مكان وضع الحقول AD وAE وAF.

مُعدِّلات الرسوميات

  • Echelon (الحقل B) يحدد مستوى القيادة (انظر أحجام الوحدات أعلاه).
  • تُعرّف فرقة العمل (المجال د) الوحدة بأنها فرقة عمل. ويمكن استخدامها بمفردها أو بالاشتراك مع التسلسل الهرمي، كما يلي:
يكتبرمز
فريق قتالي أو مجموعة سرية
مجموعة قتالية
فريق قتالي فوجي أو وحدة استكشاف بحرية (MEU)
مجموعة لواء أو فريق قتالي لواء أو لواء استكشافي بحري (MEB)
قوة المشاة البحرية الاستكشافية (MEF)
  • مُعدِّل شكل الإطار (الحقل E): مُعدِّل نصي قصير يُكمِّل وصف الانتماء أو بُعد المعركة أو التمرين لكائن ما ("U"، "?"، "X"، "XU"، "X?"، "J" أو "K"). ومع ذلك، يُعامل كمُعدِّل رسومي.
  • اتجاه الحركة (الحقل Q): سهم ثابت الطول يحدد اتجاه حركة الجسم أو الحركة المقصودة له. ينطلق السهم من مركز الرمز باستثناء نطاق الأرض، حيث يكون متصلاً بإزاحة قصيرة، ويتجه مباشرةً إلى أسفل من مركز قاعدة الرمز (انظر الرسم التوضيحي).
  • مؤشر الحركة (الحقل R) يوضح مدى حركة الجسم. ويستخدم فقط مع المعدات.
  • يُحدد موقع مقر القيادة أو موقع الإزاحة (الحقل S) الوحدة كمقر قيادة، أو يُشير إلى موقعها الفعلي على الخريطة بعد إزاحتها لتخفيف الازدحام على الشاشة. يمتد الخط عموديًا من مركز الرمز إلى اليسار، ثم ينحرف بزاوية نحو الموقع الفعلي (انظر الرسم التوضيحي).
  • تُشير علامة التمويه/الخداع (المجال AB) إلى وحدة مُصممة لصرف انتباه العدو عن منطقة الهجوم الرئيسي، أو إلى فخ مُصمم لخداع استخبارات العدو. وهي عبارة عن شكل حرف V متقطع، موضوع أعلى الإطار، مثل مُعدِّل الرسم البياني للصفوف (المعيار غير واضح بشأن كيفية دمج الاثنين بيانيًا).

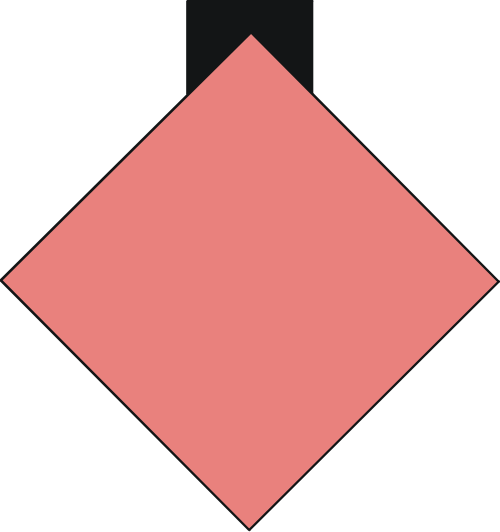

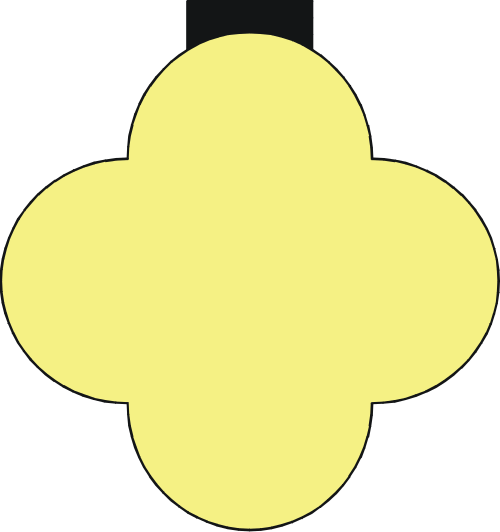

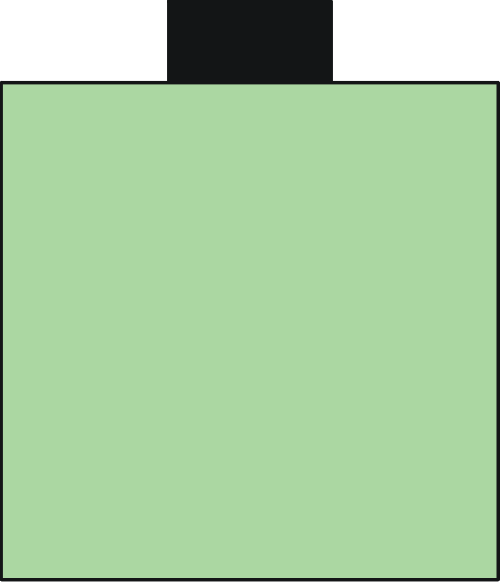

  • التركيب (المجال AC) يحدد رمزًا معينًا على أنه تركيب. يوضع أعلى الإطار.
  • يشير مصطلح المعدات المساعدة (الحقل AG) إلى وجود مصفوفة سونار مجرورة (تُستخدم حصريًا في نطاق المعارك على سطح البحر أو تحت سطحه). وهي تقع أسفل الإطار، مثل الحقل R.
  • منطقة عدم اليقين (الحقل AH): تشير إلى المنطقة التي يُرجح وجود الجسم فيها، بناءً على آخر تقرير صادر عنه ودقة جهاز الاستشعار الذي رصده. ويمكن أن تتخذ هذه المنطقة أشكالاً مختلفة، مثل شكل بيضاوي، أو مربع محيط، أو خطوط تُشير إلى الاتجاه والمسافة المحتملين.
  • يُحدد نظام الملاحة التقديرية (الذكاء الاصطناعي الميداني) الموقع التقريبي لجسم ما في الوقت الحالي، بناءً على آخر مسار وسرعة تم الإبلاغ عنهما. ويمكن أن يتخذ هذا الموقع شكل خط منقط (يمتد من الرمز إلى الموقع التقديري) أو دائرة منقطة (تحدد المنطقة التي ربما يكون الجسم قد وصل إليها منذ ذلك الحين، عندما يكون اتجاه الحركة غير معروف أو غير مؤكد).
  • مؤشر السرعة (المجال AJ) يوضح سرعة واتجاه حركة الجسم. وهو مطابق لمؤشر اتجاه الحركة باستثناء أن طوله متغير (ولا يوجد رأس سهم).
  • خط الاقتران (الحقل AK) يربط بين كائنين.

الخدع/الدمى والمنشآت

المصدر: [ 4 ] : ​​288

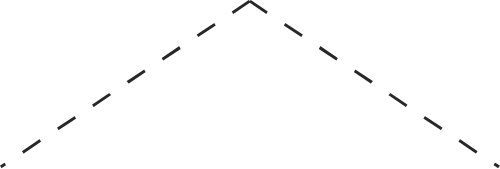

خدعة/وهميةالتركيبات

معدات التنقل والمعدات المساعدة

المصدر: [ 4 ] : ​​163-164

دراجة بعجلات ( ذات قدرة محدودة على السير في الطرق الوعرة)دراجة جبلية بعجلاتتم تتبعهانصف مجنزرةتم سحبهاالسكك الحديدية
الزلاجة الثلجيةتزلجحيوانات الحملبارجةبرمائي

 مصفوفة سحب قصيرة ( سونار نموذجي )مصفوفة طويلة مجرورة (نموذج السونار )


مُعدِّلات النص

  • الكمية (الحقل ج) تحدد عدد عناصر المعدات الموجودة.
  • معزز أو مخفض (الحقل F) يعرض (+) للمعزز، (-) للمخفض، (±) للمعزز والمخفض.
  • تعليقات الموظفين (المجال G)
  • معلومات إضافية (الحقل H)
  • تصنيف التقييم (المجال J) تصنيف موثوقية ومصداقية مكون من حروف وأرقام، يتم تحديده بناءً على مستوى الذكاء.
  • الفعالية القتالية (المجال ك)
  • معدات التوقيع (الحقل L) تستخدم للمعدات المعادية؛ يشير "!" إلى توقيع إلكتروني قابل للكشف.
  • التشكيل الأعلى (المجال م) رقم أو لقب قيادة المستوى الأعلى.
    • يشير الحقل M في رمز هذه الشركة إلى أنها تنتمي إلى كتيبة المشاة المدرعة الثانية والأربعين :
  • معادي (عدو) (المجال N) "ENY" يشير إلى المعدات المعادية.
  • أنماط ورموز تعريف IFF/SIF (الحقل P).
  • مؤشر التنقل في SIGINT (الحقل R2) "M" للتنقل، "S" للثبات، "U" لعدم اليقين.
  • التسمية الفريدة (الحقل T)
    • يُظهر الحقل T أن هذه شركة ألفا :
  • النوع (الحقل الخامس)
  • مجموعة التاريخ/الوقت (DTG) (الحقل W) تشير إلى طابع التاريخ والوقت الخاص بالرمز.
  • الارتفاع/العمق (الحقل X)
  • الموقع (الحقل Y) الموقع بالدرجات والدقائق والثواني (أو بتنسيق UTM أو أي تنسيق عرض آخر قابل للتطبيق).
  • السرعة (المجال Z) السرعة كما هو منصوص عليه في MIL-STD-6040.
  • مقر قيادة خاص (ميداني مضاد للطائرات)
  • نوع المنصة (المجال AD) "ELNOT" (تدوين الاستخبارات الإلكترونية) أو "CENOT" (تدوين استخبارات الاتصالات)
  • وقت تفكيك المعدات (المهندس الميداني) بالدقائق.
  • المعرف المشترك (الحقل AF) مثال: "Hawk" لنظام Hawk SAM.

معلومات أخرى

مخطط تنظيم APP-6 لقوة المشاة البحرية الأولى (MEF):

هيكل قوة مشاة البحرية الأولى (انقر للتكبير)

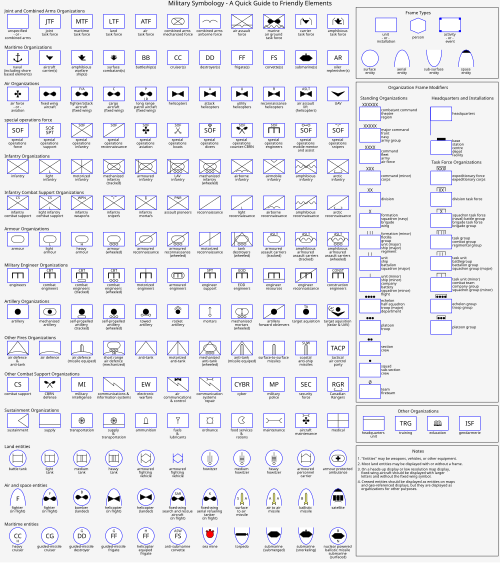

مخطط مرجعي سريع للأيقونات الودية:

دليل سريع للرموز العسكرية

MIL-STD-2525A

تم تطوير APP-6A، الرموز العسكرية للأنظمة البرية، مباشرةً من MIL-STD-2525A، نظام الرموز القتالية الموحد . كان MIL-STD 2525A المعيار الأمريكي للرموز العسكرية. وتتولى الولايات المتحدة مسؤولية APP-6. بقي APP-6(A) دون تغيير أثناء العمل على مواءمته مع ADatP-3، نظام تنسيق نصوص الرسائل التابع لحلف الناتو . في عام 1999، نُقل APP-6 من مجلس الخدمات التابع للجيش إلى مجلس الخدمات المشتركة. مع هذا النقل، وُضع APP-6 تحت إشراف فريق عمل مواءمة متطلبات تبادل المعلومات/تنسيق نصوص الرسائل. ثم شكّل فريق عمل مواءمة متطلبات تبادل المعلومات/تنسيق نصوص الرسائل لجنة الرموز المشتركة لإدارة تكوين APP-6 برئاسة الولايات المتحدة. مع التصديق على APP-6(B) وإصداره في عام 2008، تم تغيير اسمه إلى رموز حلف الناتو العسكرية ليعكس طبيعة المنشور بشكل أفضل. في عام 2011، ومع إدخال معيار APP-6(C)، تم تغيير الاسم إلى " الرموز العسكرية المشتركة لحلف الناتو" . احتاج الجيش الأمريكي إلى رموز جديدة لدعم العمليات الجارية في العراق وأفغانستان، لذا ظلّت وتيرة التغيير بين معيار APP-6 ومعيار MIL-STD-2525 غير منتظمة حتى عام 2009. في عام 2009، تم تعيين رئيس جديد للجنة إدارة توحيد الرموز التابعة لوزارة الدفاع الأمريكية، وبدأت منظمتا إدارة التكوين العمل معًا. عقدت المنظمتان اجتماعات مشتركة بمشاركة كاملة من كلا الجانبين. هدف المجموعتين هو تطوير رموز عسكرية مشتركة شاملة وموحدة بين المنظمتين قدر الإمكان. بدأ معيار APP-6(C) عملية تغيير تنسيق المنشورات وقدم رموز تعريف جديدة. وقد طوّر معيار MIL-STD-2525D [ 10 ] هذا الأمر خطوة أخرى بإضافة المزيد من الرموز ومجموعات الرموز المستمدة من عمليات الناتو والولايات المتحدة الأخيرة. سيُستخدم معيار MIL-STD-2525D كوثيقة أساسية لمعيار APP-6(D) مع تقارب الوثيقتين.

ملحوظات

  1. ↑ في الولايات المتحدة، تُسمى هذه الوحدة منطقة عسكرية
  2. ↑ في الولايات المتحدة، تُسمى هذه الوحدة بالجيش الميداني

مراجع

  1. ↑ هيرشي، أندرو (2012). "ليست مجرد خطوط على خريطة: تاريخ رسم الخرائط العسكرية" (ملف PDF) . الاستراتيجية والتكتيكات . 274 : 22-27 . مؤرشف من الأصل (ملف PDF) في 7 يناير 2014.
  2. ↑ "حزمة تعليمات برمجة رموز خرائط الناتو" (ملف PDF) . مدرسة الاستخبارات العسكرية للقوات الكندية. يناير 2000. ص 6. تم الاطلاع عليه في 14 نوفمبر 2018 .
  3. 1 2 كوركوليس، م. (يوليو 1986). "APP-6 الرموز العسكرية للرموز البرية" (ملف PDF) . alternatewars.com . مؤرشف من الأصل (ملف PDF) في 19 يونيو 2018. تم الاطلاع عليه في 14 نوفمبر 2018 .
  4. 1 2 3 4 تيبو، دي يو (سبتمبر 2005). "شرح APP-6A - الرموز العسكرية للأنظمة الأرضية" (ملف PDF) . مركز أبحاث وتطوير الدفاع فالكارتييه . تاريخ الاسترجاع: 14 نوفمبر 2018 .
  5. ↑ "رموز الجيش الأمريكي العسكرية FM 21-30" (ملف PDF) . مهندسو الجيش الأمريكي. يونيو 1965. ص 2-5 . تم الاطلاع عليه بتاريخ 7 مايو 2020 .
  6. ↑ FM 1-02 المصطلحات التشغيلية والرسوم البيانية . وزارة الدفاع الأمريكية. 21 سبتمبر 2004. الصفحات 5-37 .
  7. ↑ "الوحدات العسكرية: الجيش" . وزارة الدفاع الأمريكية . تم الاطلاع عليه بتاريخ 18-05-2023 .
  8. ↑ APP-6C الرموز العسكرية المشتركة لحلف الناتو . حلف الناتو. مايو 2011. الصفحات 2-25 .
  9. ↑ APP-6 الرموز العسكرية للأنظمة الأرضية . حلف شمال الأطلسي. يوليو 1986. ص. B8.
  10. ↑ معيار واجهة وزارة الدفاع: الرموز العسكرية المشتركة (MIL-STD-2525D) (ملف PDF) . واشنطن العاصمة: حكومة الولايات المتحدة (نُشر في 10 يونيو 2014). 2014. مؤرشف من الأصل (ملف PDF) في 7 يناير 2017. تم الاطلاع عليه في 6 يناير 2017 .
