الرمزية العسكرية المشتركة لحلف شمال الأطلسي

تتضمن هذه المقالة قائمة بالمراجع العامة ، لكنها تفتقر إلى الاستشهادات المضمنة الكافية . يُرجى المساعدة في تحسين هذه المقالة من خلال تقديم استشهادات أكثر دقة. ( نوفمبر 2009 ) ( تعرف على كيفية ومتى يمكنك إزالة هذه الرسالة )

أمثلة على الرموز

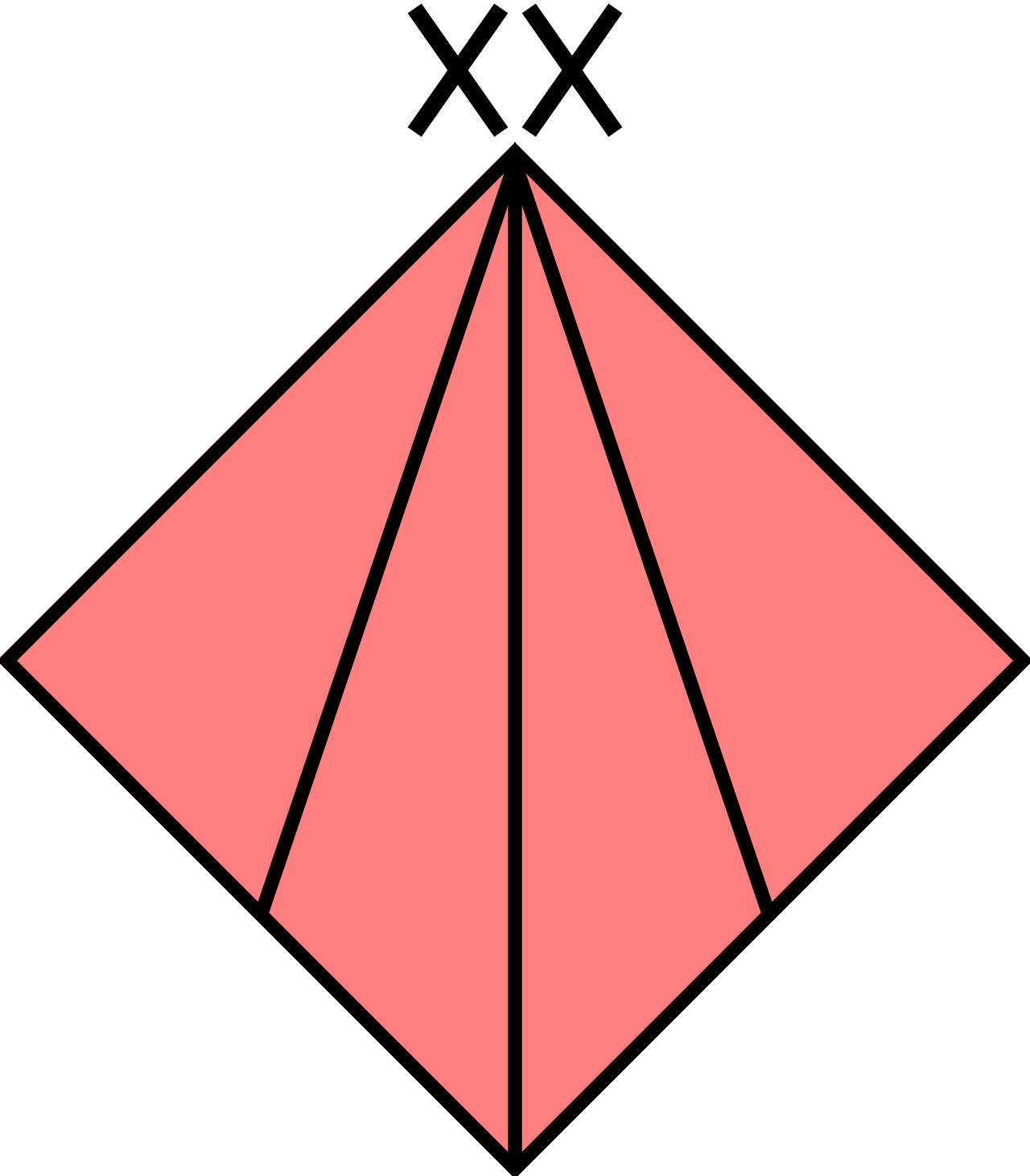

فرقة مضادة للدبابات آلية معادية مجهولة الهوية
1 DPleg		فيسزكوف
فرقة المشاة البولندية الأولى التابعة للمجموعة العملياتية فيزكوف
3 نقاط قوة وضعف		1 سم مكعب من غاز ثاني أكسيد الكربون
الكتيبة الثالثة، فوج المشاة الخفيفة الكندي التابع للأميرة باتريشيا من مجموعة اللواء الميكانيكي الكندي الأول
4 قطع		الرابع والعشرون

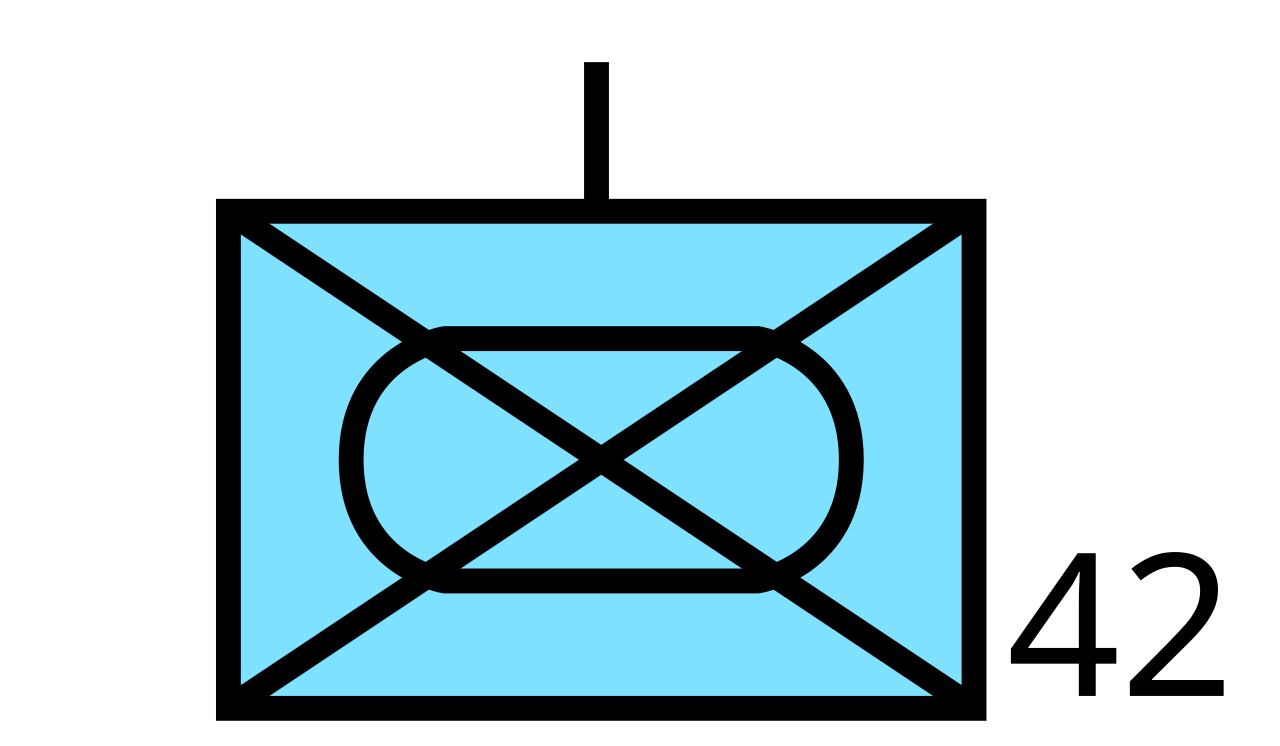

الفرقة المدرعة الرابعة من فيلق الجيش الرابع والعشرين
		82 ابن
لواء المدفعية التابع للفرقة المحمولة جواً رقم 82

الرموز العسكرية المشتركة لحلف شمال الأطلسي هي معيار حلف شمال الأطلسي للرموز العسكرية على الخرائط . نُشر هذا المعيار في الأصل عام 1986 تحت عنوان " المنشور الإجرائي المتحالف 6" ( APP-6 )، الرموز العسكرية لحلف شمال الأطلسي للأنظمة البرية ، وقد تطور هذا المعيار على مر السنين وهو حاليًا في نسخته الخامسة (APP-6D). صُممت الرموز لتعزيز قابلية التشغيل البيني المشترك لحلف شمال الأطلسي من خلال توفير مجموعة قياسية من الرموز المشتركة. يشكل APP-6 نظامًا واحدًا للرموز العسكرية المشتركة للتشكيلات والوحدات البرية والجوية والفضائية والبحرية، والتي يمكن عرضها إما لأنظمة عرض الخرائط الآلية أو للترميز اليدوي على الخرائط. وهو يغطي جميع الخدمات المشتركة ويمكن استخدامها من قبلها.

بدأت الجيوش الغربية في استخدام أول رموز الخرائط العسكرية الأساسية في العقود التي تلت نهاية الحروب النابليونية . خلال الحرب العالمية الأولى ، كان هناك درجة من التناغم بين النظامين البريطاني والفرنسي، بما في ذلك اعتماد اللون الأحمر للقوات المعادية والأزرق للحلفاء؛ كان البريطانيون قد استخدموا سابقًا اللون الأحمر للقوات الصديقة بسبب المعاطف الحمراء التقليدية للجنود البريطانيين. ومع ذلك، فإن النظام المستخدم الآن يعتمد بشكل عام على النظام الذي ابتكره سلاح المهندسين بالجيش الأمريكي في عام 1917. وقيل إن رمز المشاة المتمثل في صليب الصليب في مستطيل يرمز إلى الأحزمة المتقاطعة لجندي المشاة، بينما قيل إن الخط القطري الواحد لسلاح الفرسان يمثل حزام السيف. مع تشكيل حلف شمال الأطلسي في عام 1949، تم توحيد نظام الجيش الأمريكي وتكييفه، مع أشكال مختلفة للقوات الصديقة (المستطيل الأزرق) والمعادية (الماسة الحمراء) وغير المعروفة ( رباعي الفصوص الأصفر ). ^[1]

صدر APP-6A في ديسمبر 1999. اتفاقية التقييس لحلف شمال الأطلسي التي تغطي APP-6A هي STANAG 2019 (الإصدار 4)، والتي صدرت في ديسمبر 2000. حل APP-6A محل APP-6 (الإصدار الأخير، يوليو 1986)، والذي صدر في نوفمبر 1984 (الإصدار 3 من STANAG 2019 غطى APP-6)، وتم استبداله بدوره بـ Joint Symbology APP-6(B) (APP-6B) في عام 2008 (STANAG 2019 الإصدار 5، يونيو 2008) و NATO Joint Military Symbology APP-6(C) (APP-6C) في عام 2011 (STANAG 2019 الإصدار 6، مايو 2011).

الولايات المتحدة هي الوصي الحالي على APP-6A، وهو ما يعادل MIL-STD-2525A .

يوفر معيار APP-6A رموزًا تشغيلية مشتركة إلى جانب تفاصيل حول عرضها ورسمها لضمان التوافق، وإلى أقصى حد ممكن، التشغيل البيني لأنظمة القيادة والتحكم والاتصالات والحاسوب والاستخبارات (C4I) التابعة لمكونات حلف شمال الأطلسي، والتطوير والعمليات والتدريب. يعالج معيار APP-6A النقل الفعّال لمعلومات الرموز من خلال استخدام منهجية قياسية لتسلسل الرموز وتصنيف المعلومات ومعرفات الرموز.

يتعرف APP-6A على خمس مجموعات واسعة من الرموز، كل مجموعة تستخدم مخطط SIDC (ترميز تحديد الرمز) الخاص بها:

• الوحدات والمعدات والمنشآت
• العمليات العسكرية (الرسومات التكتيكية)
• METOC (الأرصاد الجوية والمحيطية)
• استخبارات الإشارات
• MOOTW (العمليات العسكرية غير الحربية)

تتكون الوحدات والمعدات والمنشآت من أيقونات، مؤطرة بشكل عام، مرتبطة بنقطة واحدة على الخريطة. وقد تحيط بها جميع أنواع التعديلات الرسومية والنصية، التي تحدد الفئات والكميات والتاريخ واتجاه الحركة، وما إلى ذلك.

تمثل الرسومات التكتيكية معلومات تشغيلية لا يمكن تقديمها من خلال الرموز القائمة على الأيقونات وحدها: حدود الوحدة، وتسميات المناطق الخاصة، وغيرها من العلامات الفريدة المتعلقة بهندسة ساحة المعركة والضرورية لتخطيط وإدارة ساحة المعركة. توجد رموز النقاط والخطوط والمناطق في هذه الفئة.

الرموز الأرصاد الجوية والمحيطية هي المجموعة الوحيدة التي لا تخضع لسيطرة المعيار: بل يتم استيرادها من الرموز التي أنشأتها المنظمة العالمية للأرصاد الجوية .

تختلف إشارات الاستخبارات والعمليات العسكرية بخلاف مجموعات رموز الحرب عن الوحدات والمعدات والمنشآت على الرغم من أنها تتبع نفس الاتفاقيات (أي أنها تتكون من رموز مؤطرة مرتبطة بنقاط على الخريطة). لا تظهر في APP-6A بشكل صحيح، حيث تم تقديمها بواسطة MIL-STD-2525B.

تشير أغلب الرموز إلى نقاط محددة، وتتكون من إطار (حدود هندسية)، وملء ، وأيقونة مكونة ، ومعدلات رمز اختيارية . المعدلات الأخيرة عبارة عن حقول نصية اختيارية أو مؤشرات رسومية توفر معلومات إضافية.

يوفر الإطار مؤشرًا بصريًا للانتماء، وأبعاد المعركة، وحالة الكائن التشغيلي. إن استخدام الشكل واللون زائد عن الحاجة، مما يسمح باستخدام الرموز في ظل ظروف أقل من مثالية مثل شاشة حمراء أحادية اللون للحفاظ على الرؤية الليلية للمشغل. جميع الرموز تقريبًا مصممة بشكل كبير ويمكن رسمها من قبل أشخاص يفتقرون تمامًا تقريبًا إلى المهارة الفنية؛ وهذا يسمح للمرء برسم تمثيل رمزي (GRAPHREP، تقرير رسومي) باستخدام أدوات بدائية مثل الورق العادي والقلم الرصاص.

يعمل الإطار كقاعدة تُضاف إليها مكونات ورموز أخرى. وفي أغلب الحالات يحيط الإطار بأيقونة. والاستثناء الرئيسي هو المعدات، التي قد يتم تمثيلها بالأيقونات فقط (وفي هذه الحالة تكون الأيقونات ملونة كما هو الحال مع الإطار).

التعبئة هي المنطقة الموجودة داخل الرمز. إذا تم تعيين لون للتعبئة، فإنها توفر عرضًا معززًا (زائدًا) للمعلومات حول انتماء الكائن. إذا لم يتم استخدام اللون، فإن التعبئة تكون شفافة. تحتوي أيقونات قليلة جدًا على تعبئة خاصة بها، والتي لا تتأثر بالانتماء.

أخيرًا، يمكن فهم الرموز نفسها على أنها مجموعات من الحروف الأولية التي تستخدم قواعد تكوين بسيطة، بطريقة تذكرنا ببعض أنظمة الكتابة التصويرية مثل الصينية . ومع ذلك، لا يزال المعيار يحاول توفير قائمة "شاملة" للرموز المحتملة بدلاً من وضع قاموس من الحروف المكونة. يتسبب هذا في حدوث مشكلات تشغيلية عندما تنشأ الحاجة إلى رمز غير متوقع (خاصة في MOOTW )، وهي مشكلة تتفاقم بسبب الصيانة المركزية إداريًا لمجموعات الرموز.

عند عرض الرموز مع التعبئة، يستدعي APP-6A أن يكون الإطار والأيقونة باللون الأسود أو الأبيض (حسبما يناسب العرض). عند عرض الرموز مع التعبئة، يستدعي APP-6A إطارًا وأيقونة أحادية اللون (عادةً باللون الأسود أو وفقًا للون الانتماء). يمكن أيضًا عرض رموز NATO مع التعبئة باستخدام إطار ملون وفقًا للانتماء وأيقونة سوداء، ^[2] على الرغم من أن هذا غير محدد في أي معيار APP-6.

•
  المشاة الآلية الودية مع التعبئة
•
  مشاة ميكانيكية ودودة مع إطار ورمز أحادي اللون وملء
•
  مشاة ميكانيكية ودودة مع تعبئة وإطار أحادي اللون وأيقونة
•
  مشاة ميكانيكية ودودة مع إطار ورمز ثنائي اللون

لا يظهر مفهوم الانتماء في APP-6 الأصلي حيث لم يتم تقديمه إلا في APP-6A. بدلاً من ذلك، وصف APP-6 الأصلي سلسلة من "التمثيلات اللونية" بغرض التمييز بين العناصر الصديقة والعدو.

• تمثيل متعدد الألوان:
  • الأزرق أو الأسود للرموز الودية
  • اللون الأحمر لرموز العدو
  • اللون الأخضر للعقبات التي صنعها الإنسان (الصديقة أو المعادية)
  • اللون الأصفر للأحداث الكيميائية أو البيولوجية أو الإشعاعية أو النووية
  • الألوان الأخرى التي سيتم تحديدها في أسطورة الخريطة
• تمثيل ثلاثي الألوان:
  • الأزرق أو الأسود للرموز الودية
  • اللون الأحمر لرموز العدو
  • اللون الأخضر أو ​​الأصفر للعوائق التي من صنع الإنسان (الصديقة أو المعادية) وللأحداث الكيميائية أو البيولوجية أو الإشعاعية أو النووية
• تمثيل بلونين:
  • الأزرق والأخضر أو ​​الأسود للرموز الودية
  • اللون الأحمر لرموز العدو
• تمثيل لون واحد:
  • حدود خطية واحدة للرموز الودية
  • حدود ذات خطين لأيقونات العدو، والأيقونات غير ذات الحدود تم وضع علامة عليها بـ "EN" في الزاوية اليمنى السفلية

•
  وحدة صديقة لـ APP-6 (ملونة)
•
  وحدة العدو APP-6 (ملونة)
•
  وحدة صديقة لـ APP-6 (أبيض وأسود)
•
  وحدة العدو APP-6 (أبيض وأسود)

يشير الانتماء إلى علاقة المتعقب بالكائن التشغيلي الذي يتم تمثيله. فئات الانتماء الأساسية هي غير معروف وصديق ومحايد ومعاد . في مجال الوحدة الأرضية، يتم استخدام إطار رباعي الفصوص أصفر للإشارة إلى الانتماء غير المعروف وإطار مستطيل أزرق للإشارة إلى الانتماء الصديق وإطار مربع أخضر للإشارة إلى الانتماء المحايد وإطار ماسي أحمر للإشارة إلى الانتماء المعادي. [ ^{3] : 11} في المجالات الأخرى (الجو والفضاء وسطح البحر وتحت السطح وما إلى ذلك)، يتم استخدام نفس مخطط الألوان.

أسلوب	ودي	عدائي	حيادي	مجهول
املأ
أحادي اللون (للوسائط الرقمية)
أحادي اللون (للوسائط المطبوعة)

المجموعة الكاملة للانتماءات هي:

• معلق (P)
• غير معروف (U)
• الصديق المفترض (أ)
• صديق (ف)
• محايد (ن)
• المشتبه به (س) (يُفترض أنه معادٍ)
• معادي (ح)
• تمرين معلق (G)
• تمرين غير معروف (W)
• تمرين الصديق المفترض (م)
• صديق التمرين (د)
• ممارسة محايدة (ل)
• ممارسة المشتبه به (ج)
• ممارسة عدائية (ك)

لا توجد انتماءات "يفترض الحياد" و"يفترض ممارسة الحياد".

تُستخدم هذه الألوان في عبارات مثل "الأزرق على الأزرق" للنيران الصديقة ، وتتبع القوة الزرقاء ، والتعاون الأحمر ، والخلايا الحمراء .

يحدد بُعد المعركة منطقة المهمة الأساسية للكائن التشغيلي داخل مساحة المعركة. يمكن أن يكون للكائن منطقة مهمة فوق سطح الأرض (أي في الهواء أو الفضاء الخارجي)، أو عليه، أو تحته. إذا كانت منطقة مهمة الكائن على السطح، فيمكن أن تكون إما على الأرض أو البحر. يتعلق البعد تحت السطح بالأشياء التي تكون منطقة مهمتها تحت سطح البحر (على سبيل المثال، الغواصات والألغام البحرية). تتطلب بعض الحالات التحكيم؛ على سبيل المثال، وحدة مروحيات الجيش أو البحرية هي وحدة مناورة (أي وحدة تشتمل على أصول الدعم الأرضي) وبالتالي يتم تمثيلها في بُعد الأرض. وبالمثل، فإن مركبة الإنزال التي تكون مهمتها الأساسية نقل الأفراد أو المعدات من وإلى الشاطئ هي وحدة بحرية ويتم تمثيلها في بُعد سطح البحر. من ناحية أخرى، مركبة الإنزال التي تكون مهمتها الأساسية القتال على الأرض هي أصل أرضي ويتم تمثيلها في بُعد الأرض.

يتم استخدام الإطارات المغلقة للإشارة إلى أبعاد سطح الأرض والبحر، والإطارات المفتوحة في الأسفل للإشارة إلى بُعد الهواء/المساحة، والإطارات المفتوحة في الأعلى للإشارة إلى بُعد باطن الأرض.

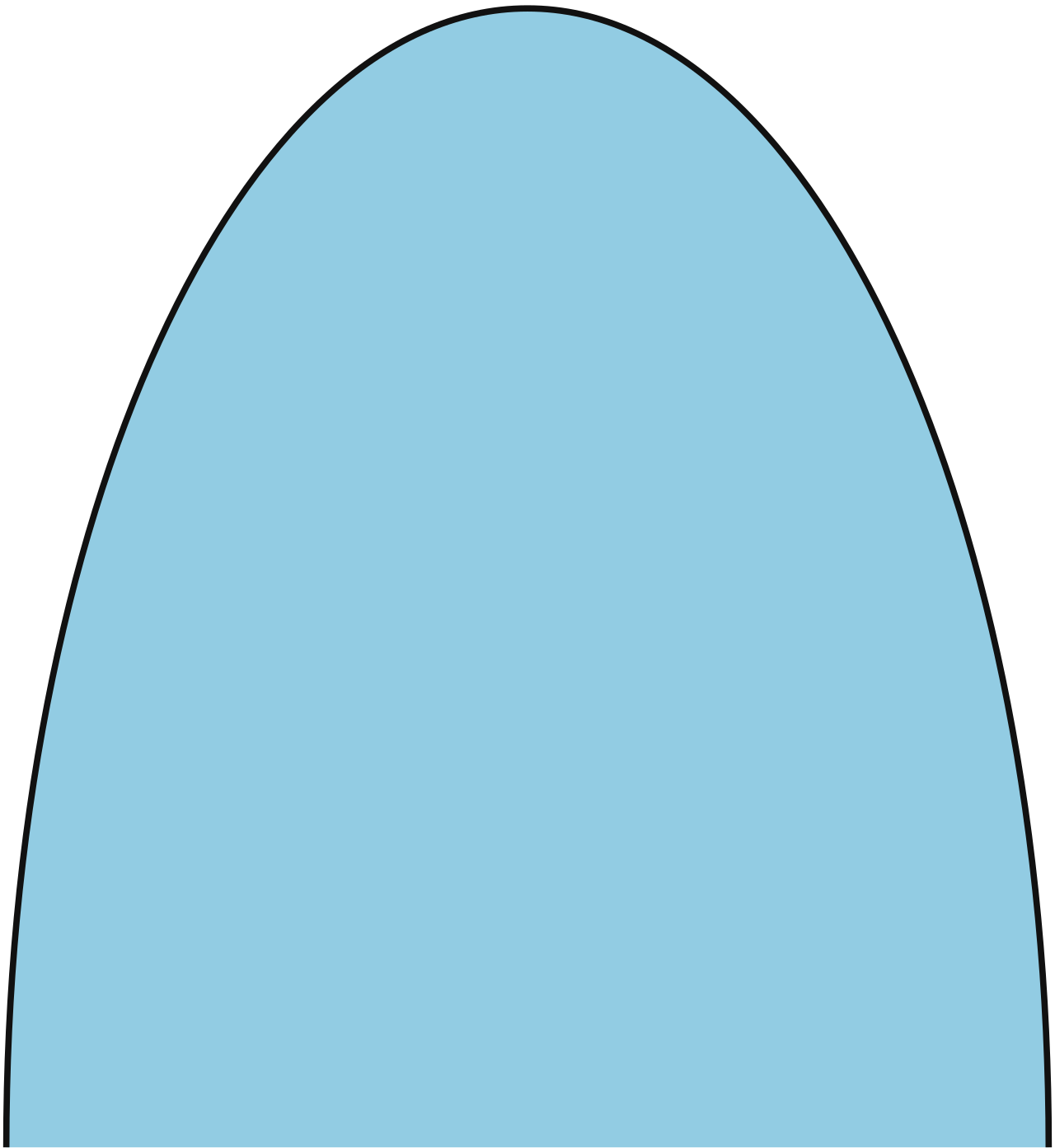

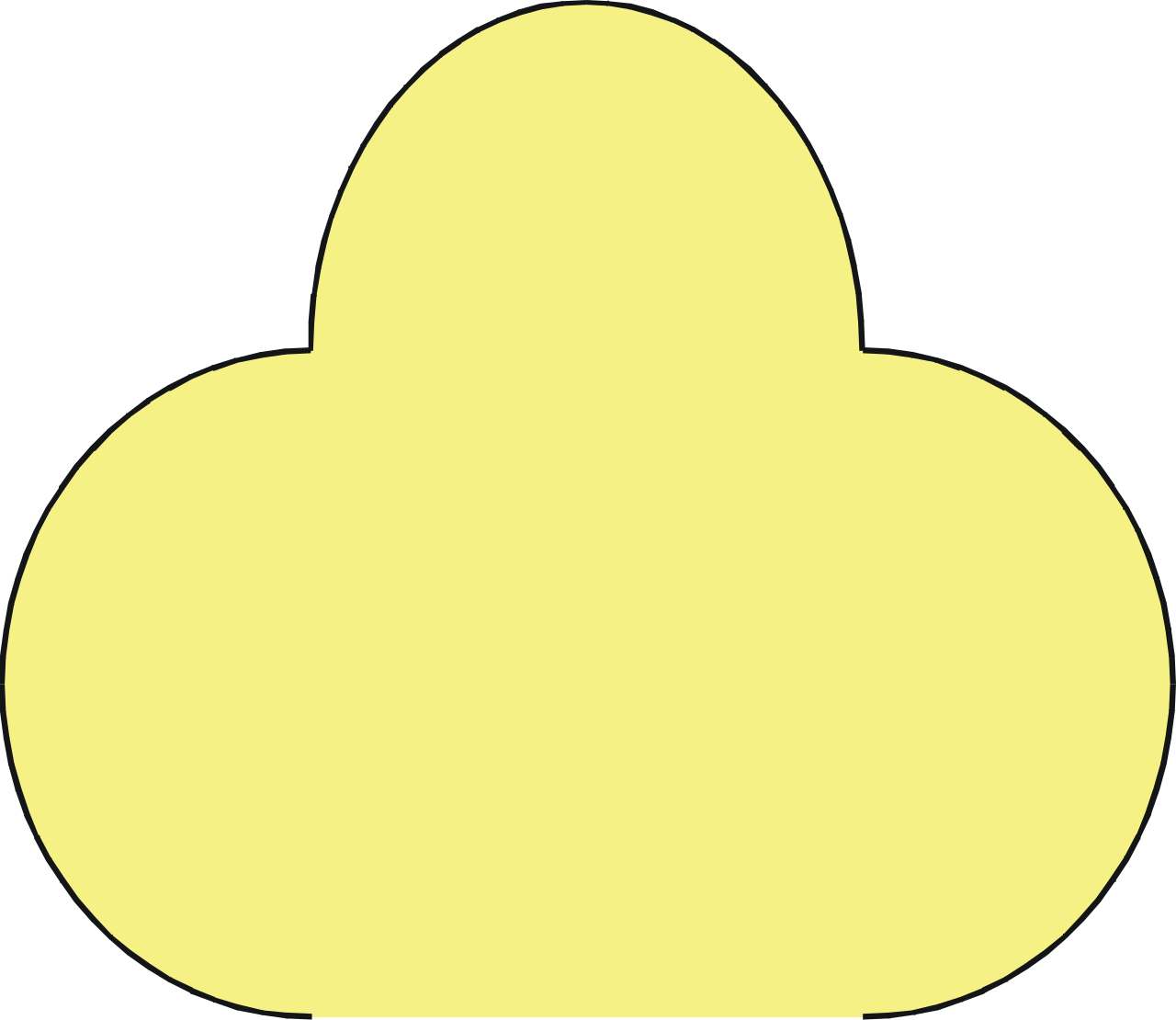

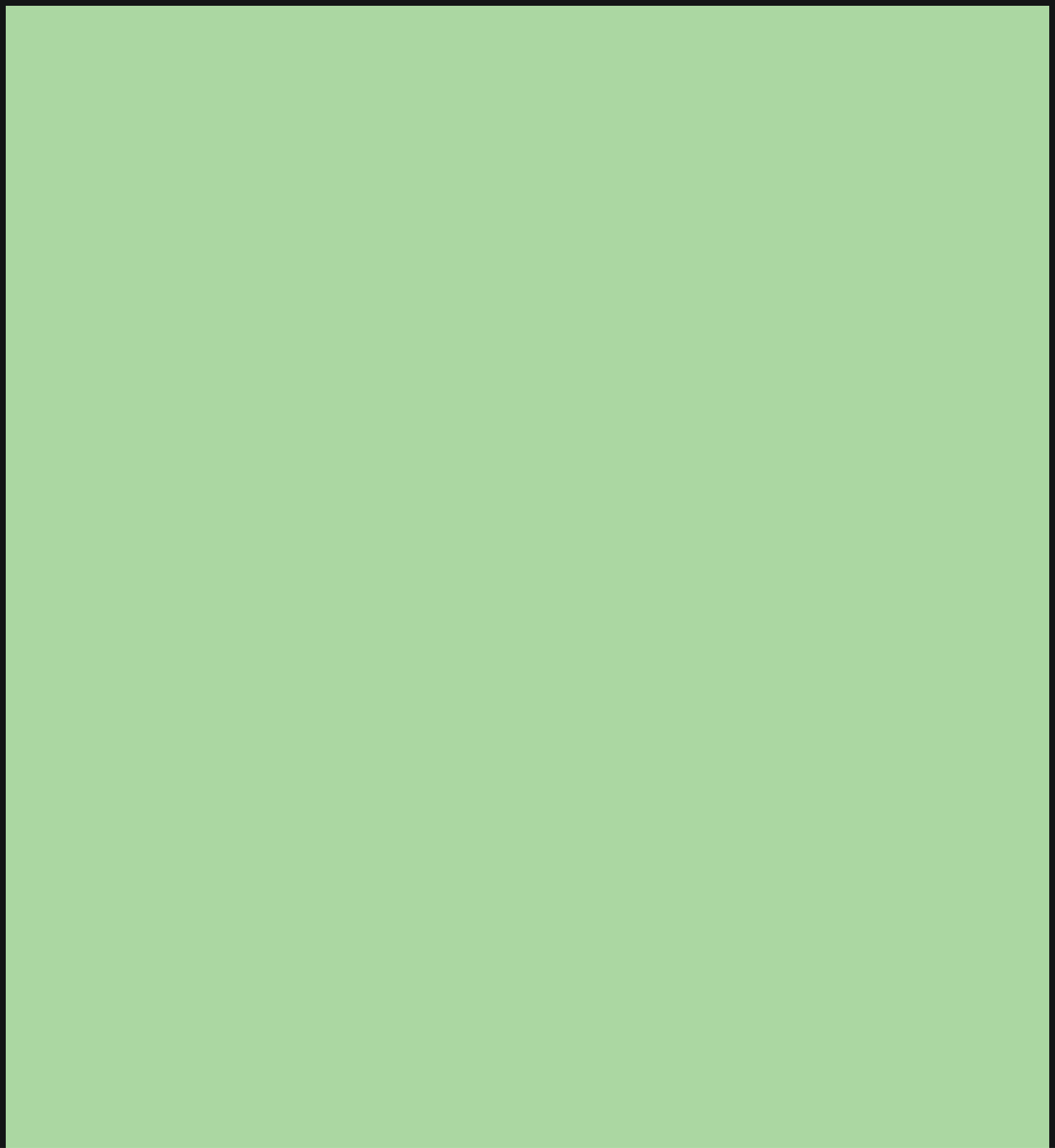

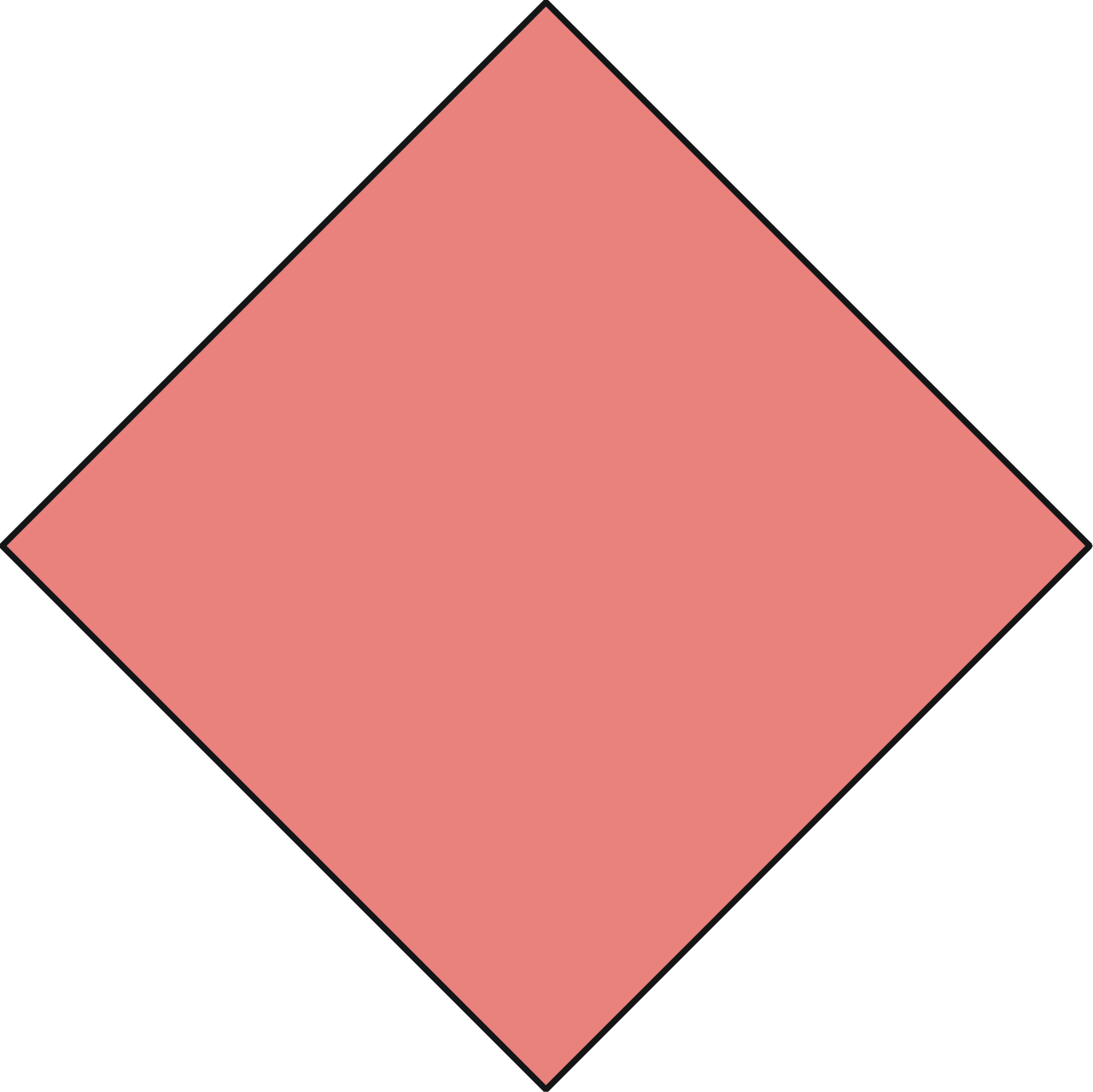

البعد	ودي	عدائي	حيادي	مجهول

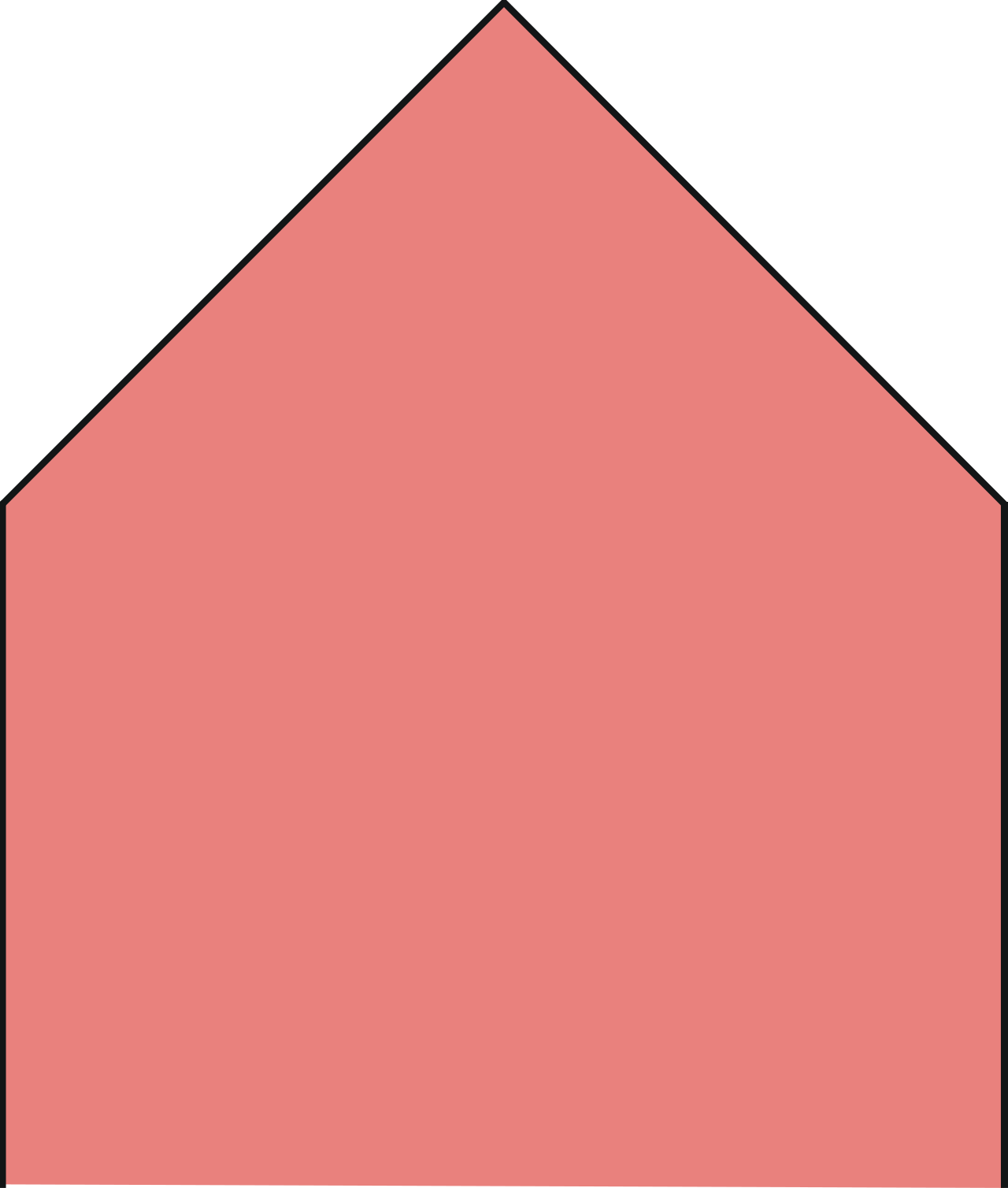

الهواء والفضاء

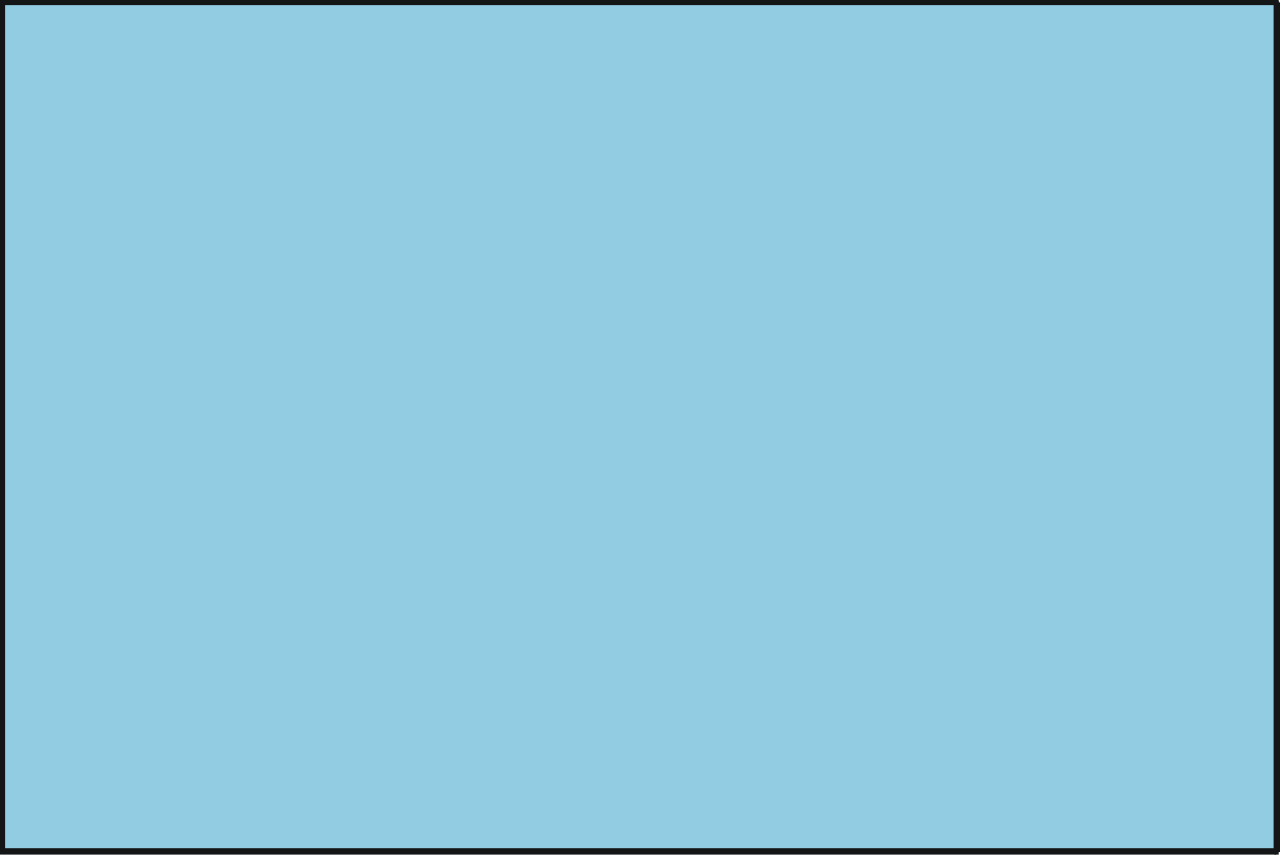

أرضي

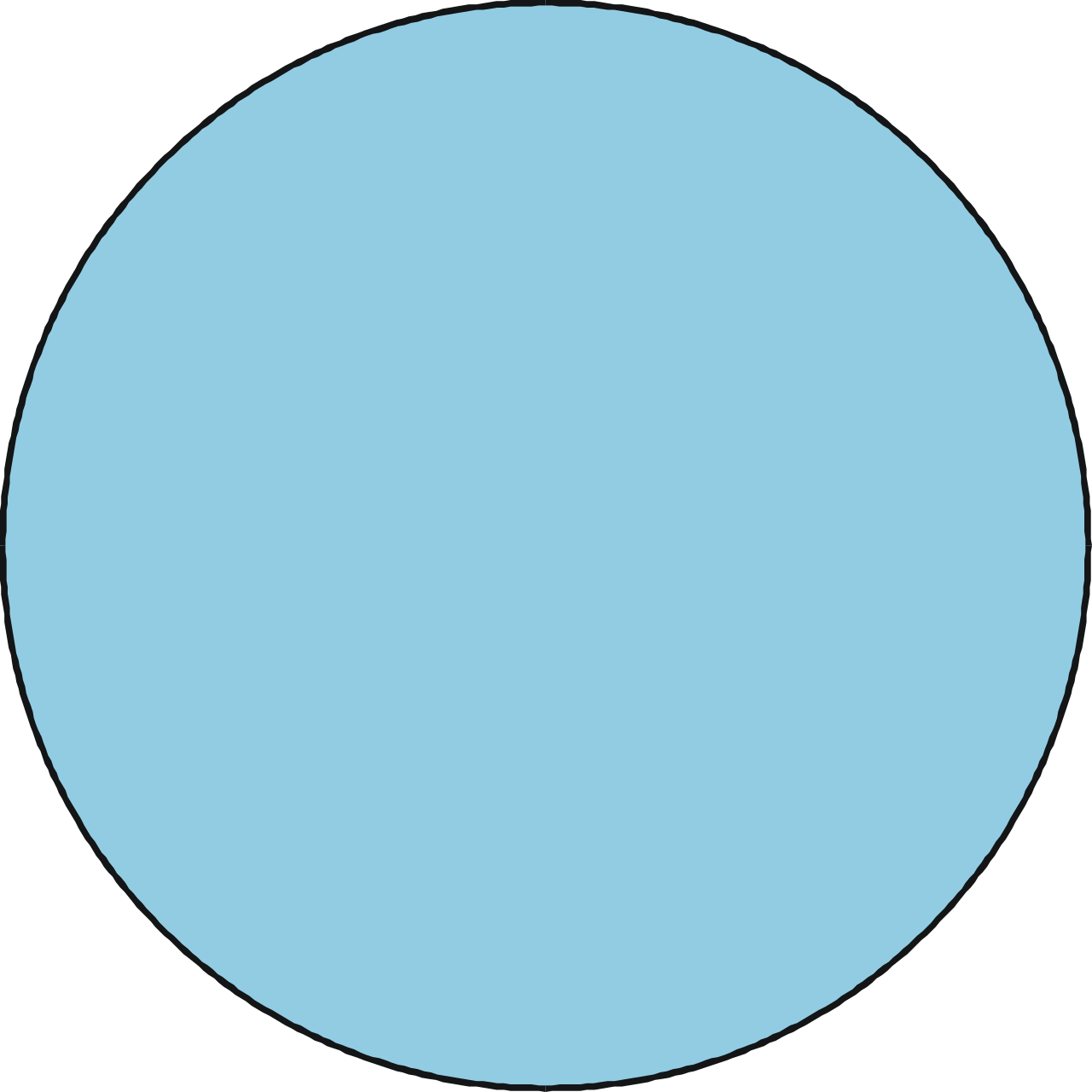

سطح البحر

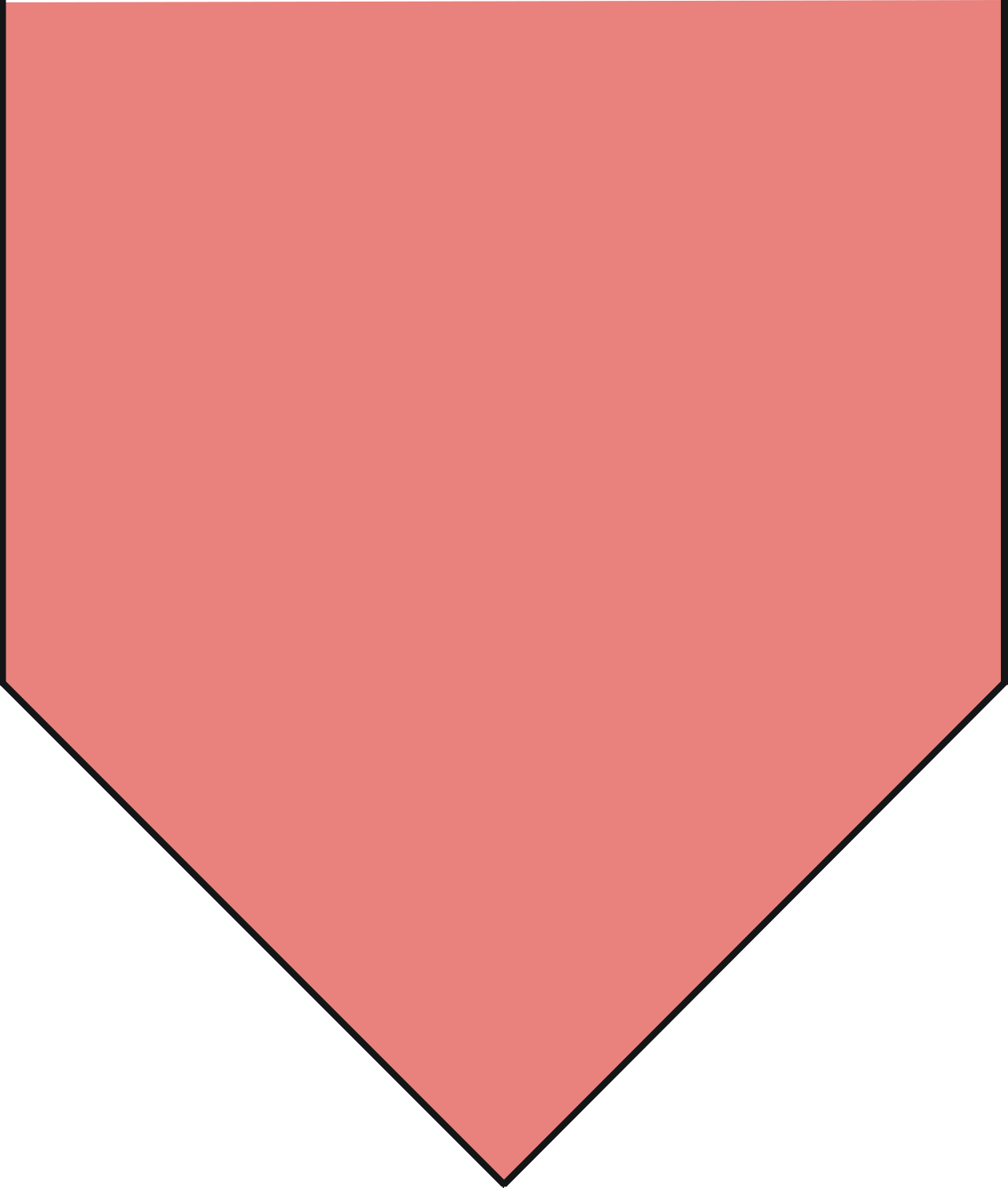

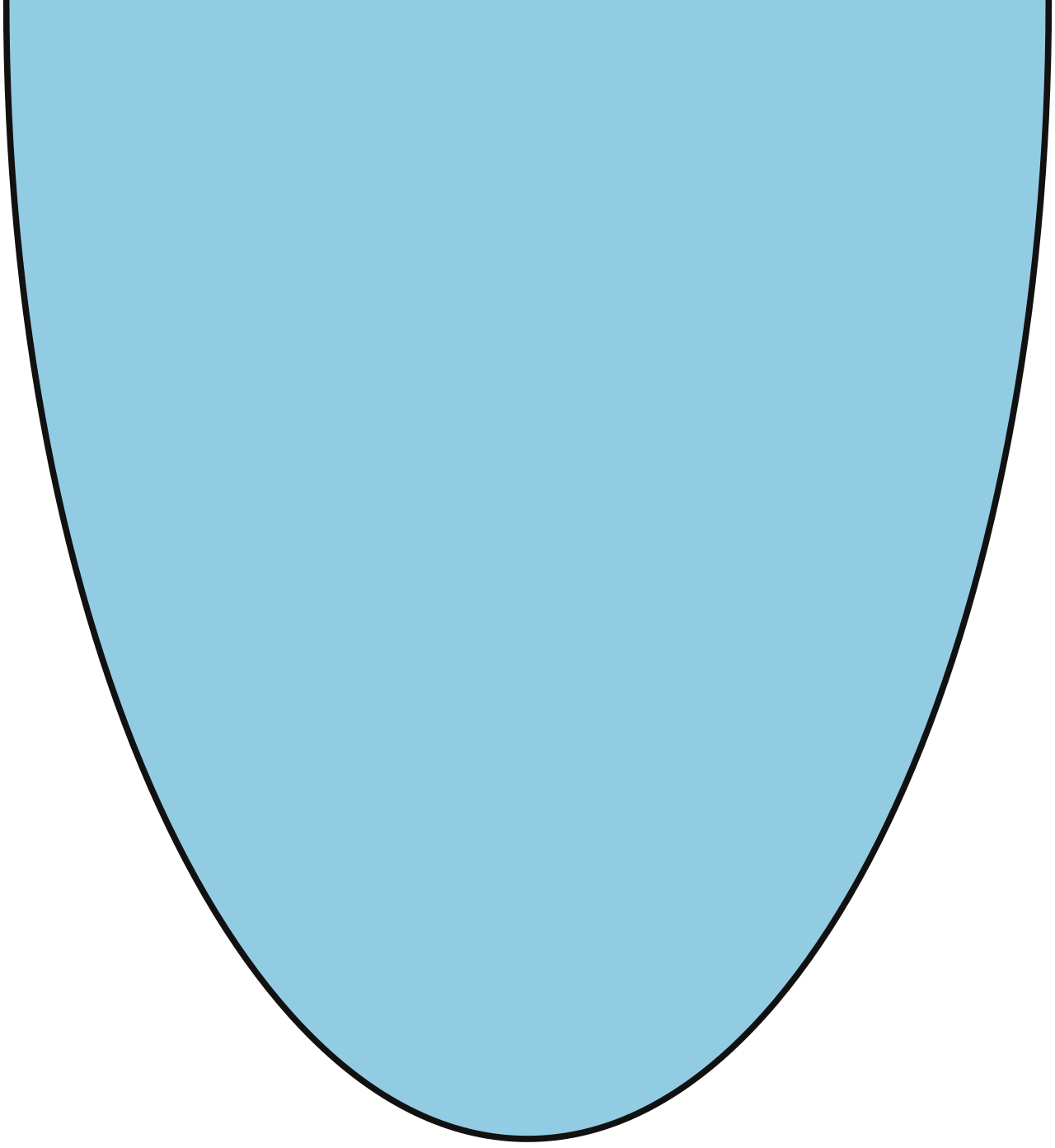

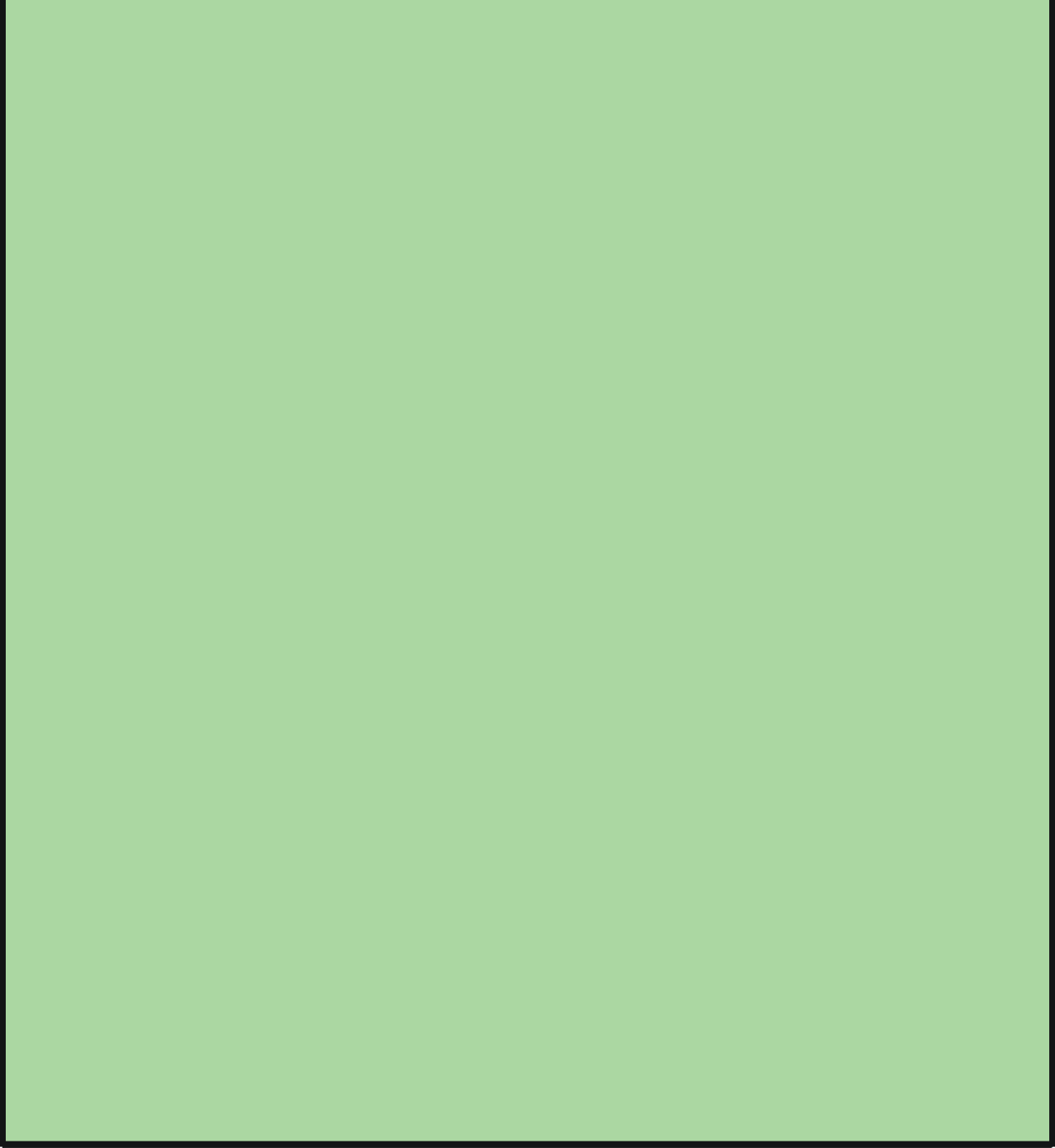

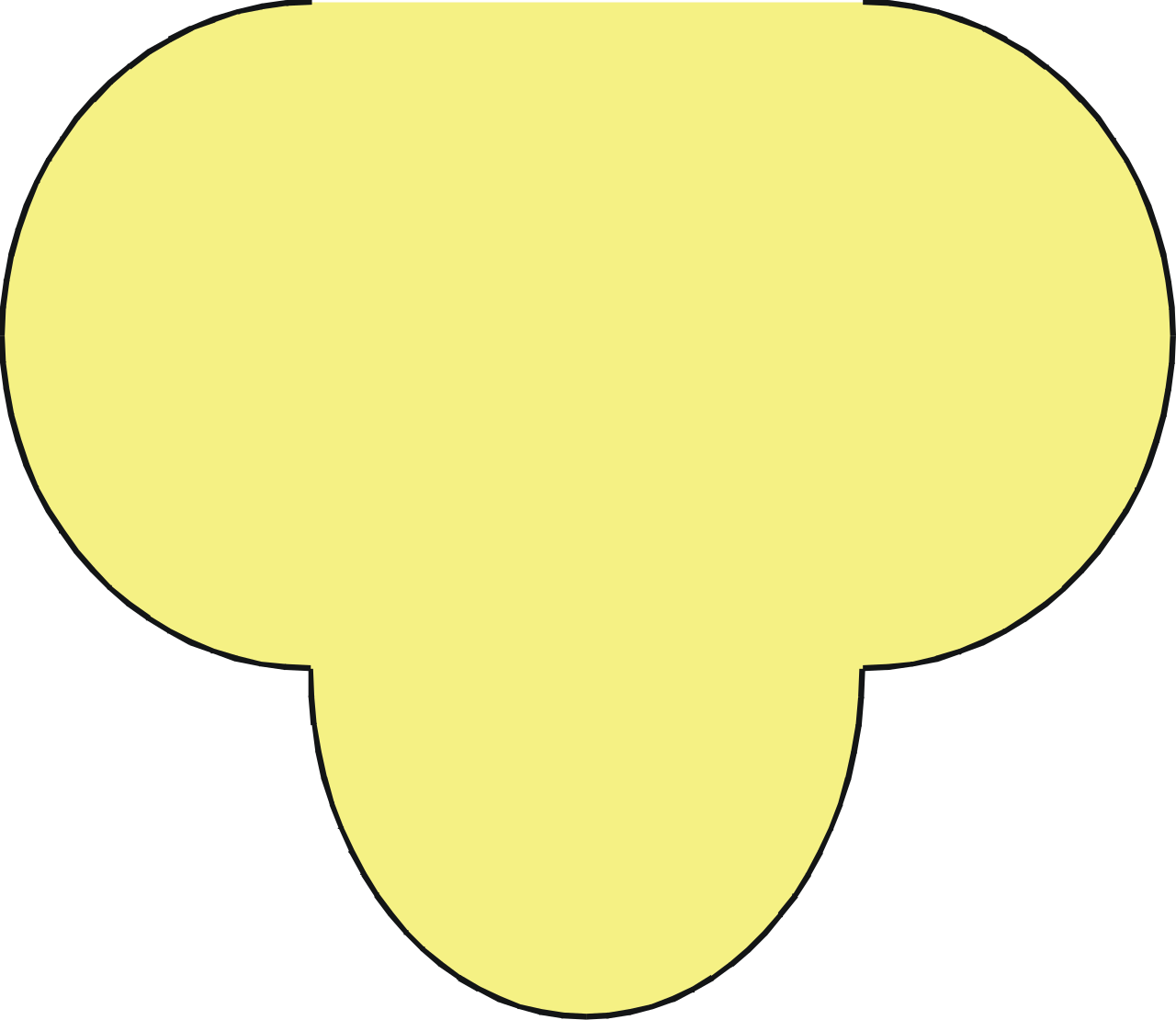

تحت السطح

من الممكن أن يكون هناك بعد غير معروف للمعركة؛ على سبيل المثال، بعض توقيعات الحرب الإلكترونية (مثل أنظمة الرادار) مشتركة بين عدة أبعاد للمعركة، وبالتالي سيتم تعيينها كبعد "غير معروف" للمعركة حتى يصبح التمييز ممكنًا. يمكن للقوات الخاصة أن تعمل في أي بُعد.

المجموعة الكاملة لأبعاد المعركة، بترتيب تصاعدي للمسافة من مركز الأرض، هي:

• القوات الخاصة (ف)
• باطن البحر (U)
• سطح البحر (S)
• الأرض (ج)
• الهواء (أ)
• الفضاء (P)
• أخرى (X)
• غير معروف (ز)

الطريقة التي نستخدمها في هذا الترتيب هي "Fuss-Gap".

يتم استخدام الحرف الموجود بين قوسين بواسطة مخطط ترميز تحديد الرمز (SIDC) - سلاسل مكونة من 15 حرفًا تستخدم لنقل الرموز.

تشترك أبعاد المعركة الفضائية والجوية في شكل إطار واحد. في بُعد المعركة البرية، يتم استخدام إطارين مختلفين للانتماءات الصديقة (والصديقة المفترضة) من أجل التمييز بين الوحدات والمعدات. يتم تعيين بُعد معركة خاص بقوات العمليات الخاصة لأنها عادةً ما يمكنها العمل عبر العديد من المجالات (الجوية والأرضية والبحرية السطحية وتحت السطحية) في سياق مهمة واحدة؛ الإطارات هي نفسها الخاصة ببعد المعركة البرية (الوحدة). ^{[4] : 47-48} يبدو أن بُعد المعركة الآخر، أخيرًا، محجوز للاستخدام المستقبلي (لا توجد حالات لاستخدامه اعتبارًا من 2525B Change 1).

تشير حالة الرمز إلى ما إذا كان الكائن الحربي موجودًا في الموقع المحدد (أي أن الحالة "حاضرة") أو سيقيم في هذا الموقع في المستقبل (أي أن الحالة "مخطط لها ، متوقعة، مشتبه بها، أو تحت الطلب"). وبغض النظر عن الانتماء، يتم الإشارة إلى الحالة الحالية بخط متصل والحالة المخطط لها بخط منقط. يكون الإطار متصلاً أو منقطًا، ما لم يكن رمز الرمز غير مؤطر، وفي هذه الحالة يتم رسم الرمز نفسه منقطًا. لا يمكن عرض الحالة المخطط لها إذا كان الرمز رمزًا مملوءًا غير مؤطر.

الرمز هو الجزء الداخلي من الرمز والذي يوفر عند عرضه تمثيلًا تجريديًا مصورًا أو أبجديًا رقميًا لجسم تشغيلي. يصور الرمز الدور أو المهمة التي يؤديها الجسم. يميز APP-6A بين الأيقونات التي يجب تأطيرها أو عدم تأطيرها والأيقونات حيث يكون التأطير اختياريًا. ^{[3] : 39–43} حدد APP-6A حدودًا مثمنة قياسية داخل كل إطار رمز خريطة. لا يظهر هذا المثمن في الواقع عند رسم الرموز أو تقديمها ولكن، مع بعض الاستثناءات المحددة، فإن جميع الأيقونات الموجودة داخل الإطار ستلائم أيضًا داخل هذه المثمنات. عدل APP-6C بعض إطارات الرموز من الإصدارات السابقة من المعيار. من الأعلى إلى الأسفل، إليك حدود الرمز الموضحة داخل إطارات APP-6C لعناصر الفضاء وعناصر الهواء ووحدات الأرض ومعدات الأرض وعناصر البحر السطحية وعناصر البحر تحت السطح.

يمكن استخدام رموز الوحدات بشكل مستقل وكذلك في مجموعات. هناك أيضًا بعض الرموز التي لا يمكن أن تظهر بمفردها، ولكن يمكن استخدامها فقط لتعديل رموز وحدات أخرى:

معنى المعدِّل	ودي	عدائي	حيادي	مجهول	ملحوظات
محمول جوا					كان APP-6 يتضمن قوات الهجوم الجوي وقوات المظليين؛ حيث أن APP-6A مخصص لقوات المظلات على وجه التحديد
المظلة					الرمز المستخدم في APP-6، غير المستخدم في APP-6A والإصدارات اللاحقة
مركبة جوية
مركبة هوائية ذات رفع عضوي
برمائي
مُحرك
جبل
مجهزة بمدفع أو نظام مدفعي
مزودة بعجلات وقادرة على السير عبر البلاد

تتطلب أيقونات وحدة الأرض إطارًا.

نوع الوحدة [5]	ودي	عدائي	حيادي	مجهول	ملحوظات
الدفاع الجوي					استحضار لقبة واقية
الذخيرة					خرطوشة أو قذيفة ذات حافة محملة من الخلف
مضاد للدبابات					تمثل عملاً مركّزًا وثاقبًا
درع					مداسات الخزان المصممة
المدفعية					قذيفة مدفع
طيران ذو أجنحة دوارة					شفرات المروحية الضبابية الدوارة
الطيران ذو الأجنحة الثابتة					برغي هوائي
جسر					رمز الخريطة الطبوغرافية للجسر
دعم الخدمة القتالية
أذرع المناورة المشتركة					تم تقديمه في APP-6C لتنظيم المشاة والدروع؛ وهو مزيج من الرمزين
مهندس					الحرف E على جانبه. ربما: جسر منمق
القياس الإلكتروني					هوائي مكافئ مبسط
الحرب الالكترونية
التخلص من الذخائر المتفجرة
الوقود أو البترول والزيوت ومواد التشحيم (POL)					قمع مبسط
مستشفى					مشتق من الرمز الطبي أدناه متراكبًا مع "H"
وحدة المقر					هذه هي وحدة المقر الرئيسي، وليس المقر الرئيسي نفسه. يتم تمثيل الموقع المادي للمقر الرئيسي بمستطيل فارغ مع خط يمتد من أسفل اليسار.
المشاة					تذكرنا بحزام الأسلحة المتقاطع الذي كان يستخدمه مشاة نابليون
صيانة					مفتاح مصمم
طبي					يذكّر برمز الصليب الأحمر
الأرصاد الجوية
صاروخ					صاروخ مبسط
هاون					قذيفة بسهم عمودي ترمز إلى مسار القوس العالي للهاون
الشرطة العسكرية
البحرية					مِرسَاة
الدفاع الكيميائي والبيئي والنووي					الردود المتقاطعة المبسطة ، العناصر الأساسية في شارة فيلق الكيمياء التابع للجيش الأمريكي
ذخيرة					مشتق من مدفع متقاطع خلف قرص
رادار					وميض البرق المصمم والطبق المكافئ
العمليات النفسية					رمز تخطيطي إلكتروني لمكبر الصوت، يستحضر الدعاية
الاستطلاع أو سلاح الفرسان					مستوحى من حزام سيف الفرسان
الإشارات					وميض برق مبسط، يذكرنا بإشارات الراديو (كما يستخدم في رمز الرادار أعلاه)
القوات الخاصة
قوات العمليات الخاصة
إمداد
طبوغرافية					سداسية منمقة
مواصلات					عجلة مبسطة
مركبة جوية بدون طيار					صورة ظلية الجناح الطائر

بعض التركيبات الأكثر شيوعًا هي:

الرمز المعدل	معنى
	مشاة الجبال ؛ الأمثلة: فرقة Alpini الإيطالية ، وفرقة Gebirgsjäger الألمانية ، وفرقة Chasseurs Alpins الفرنسية ، وفرقة Podhale Rifles البولندية ، وفريق قتال اللواء 86 للمشاة الأمريكي ، وفرقة Transcarpathian 128 الأوكرانية
	مشاة المظلة ؛ أمثلة: الفرقة 82 المحمولة جواً (الولايات المتحدة)، Fallschirmjäger_(Bundeswehr) (ألمانيا)، مثال: Fallschirmjägerregiment 26 (https://de.wikipedia.org/wiki/Fallschirmj%C3%A4gerregiment_26)، VDV (روسيا)، فيلق القوات الجوية لجيش التحرير الشعبي الصيني (الصين)، فوج المظليين (المملكة المتحدة)، Brigada de Infantería Ligera Paracaidista BRIPAC (إسبانيا)
	المشاة المحمولة جواً ؛ الأمثلة: الفرقة المحمولة جواً 101 (الهجوم الجوي) ، فوج جاغر 1 ، اللواء المحمول جواً الخامس والعشرون (أوكرانيا)
	المشاة الآلية ؛ الأمثلة: فرقة المشاة الثالثة الأمريكية (مثال على المعدات: مركبة المشاة القتالية M2 Bradley )، لواء خولودني يار رقم 93 الأوكراني
	المشاة الآلية المجهزة بمركبات قتال المشاة ؛ أمثلة المعدات: M2 Bradley ، و BMP-3 ، وZBD-04 ، و Kurganets-25 ، و Dardo IFV
	المشاة الميكانيكية البرمائية ؛ مثال: الفوج البحري الأول (الولايات المتحدة) عندما يتم إرفاق وحدات المركبات الهجومية البرمائية .
	المشاة الآلية (ذات العجلات "المتوسطة")؛ أمثلة على المعدات: اللواء الثالث ( فرقة المشاة الثانية الأمريكية )، سترايكر ، جي تي كيه بوكسر ، زد إس إل-08 ، باتريا إيه إم في ، مواغ بيرانا ، بي تي آر-80 (مع أبراج مدافع رشاشة)
	المشاة الآلية (متوسطة العجلات) المجهزة بمركبات قتالية مشاة ذات عجلات؛ أمثلة على المعدات: BTR-90 ، Bumerang ، ZBL-08، Freccia ، VBTP-MR Guarani (مع أبراج مدافع آلية )
	مدمرة الدبابات ؛ أمثلة على المعدات: B1 Centauro ، AMX 10 RC ، ZTL-11 ، نظام المدفعية المتنقلة M1128
	استطلاع مدرع بعجلات ؛ أمثلة على المعدات: Fennek ، VBL ، BRDM-2 ، ASLAV
	مهندسون مدرعون ؛ أمثلة على المعدات: M60A1 AVLB ، Bergepanzer BPz3 .
	مهندسو القتال في ناقلات قسم الهندسة الميكانيكية. كما يتم نقل المهندسين في مركبات المشاة القتالية مثل برادلي أو واريور.
	المدفعية المدرعة أمثلة على المعدات: هاوتزر M109 ، PzH 2000 ، PLZ-05 ، 2S19 Msta ، 2S35 Koalitsiya-SV ، AS90
	المدفعية الجبلية ؛ مثال على المعدات: OTO Melara Mod 56
	قاذفة صواريخ متعددة ؛ مثال على المعدات: قاذفة صواريخ متعددة M270
	قاذفة صواريخ متعددة العجلات ؛ أمثلة على المعدات: HIMARS , Pinaka , BM-27 Uragan , BM-30 Smerch , PHL-03 , PHL-16 , Astros II MLRS
	المدفعية المضادة للطائرات ذاتية الحركة ؛ أمثلة على المعدات: FlaKPz Gepard ، 9K22 Tunguska ، Type 95 SPAAA ، PGZ-09
	الدفاع الجوي الصاروخي ؛ أمثلة على المعدات: S-300 ، S-400 ، 9K37 Buk ، MIM-104 Patriot ، Roland
	مروحية هجومية ؛ أمثلة على المعدات: AH-64 Apache ، AH-1 Cobra ، Eurocopter Tiger ، Mil Mi-28 ، Kamov Ka-50 ، CAIC Z-10 ، Agusta A129 Mangusta
	مروحية نقل متوسطة ؛ أمثلة على المعدات: CH-46 Sea Knight ، UH-60 Blackhawk ، Mi-17 Hip
	وحدة تزويد الوقود على مستوى المسرح
	وحدة الإمداد والنقل

فوق رمز الوحدة، يمكن عرض رمز يمثل حجم الوحدة: ^{[4] : 57}

رمز	اسم	العدد النموذجي للموظفين	عدد الوحدات التابعة	الرتبة النموذجية للزعيم ( الكومنولث والولايات المتحدة)
	القيادة القتالية [6] المنطقة [أ] [7] (نادرة جدًا في زمن السلم) المسرح (نادر جدًا في زمن السلم)	250,000–1,000,000+	عدة مجموعات عسكرية	الكومنولث: المشير الميداني الولايات المتحدة: جنرال الجيش
	أمام مجموعة الجيش (نادرة في زمن السلم) قيادة القوات الجوية أو القيادة الرئيسية	120,000–500,000	عدة جيوش أو قوات جوية	الكومنولث: المشير الميداني الولايات المتحدة الأمريكية: جنرال الجيش أو الجنرال
	الجيش [ب] القوات الجوية	100000	2-4 فيالق قتالية (5-10 فرق قتالية) وقوات دعم (غالبًا ما يتم تنظيمها في فرق أو ألوية)	عام
	فيلق	30,000–90,000	2-4 فرق قتالية وقوات دعم (غالبًا ما يتم تنظيمها في ألوية أو مجموعات)	الفريق أول
	قسم	10000-20000	اسميًا عدة ألوية و/أو أفواج	لواء
	لواء جناح (جوي أو طيران)	2000-10000	عدة كتائب أو أفواج الكومنولث.	عميد الكومنولث: العميد طيران الكومنولث: قائد جوي الجيش الأمريكي: العقيد
	فوج المجموعة (بعض أذرع CS و CSS ) المجموعة (الجوية أو الجوية)	500-3000	3-7 كتائب (عادة من نفس الذراع)	عقيد طيران الكومنولث: قائد المجموعة
	كتيبة أو ما يعادلها الفوج (دول/أسلحة معينة فقط) السرب (سلاح الفرسان الأمريكي) السرب (جوي أو طيران)	300-1000	2-6 شركات، أو بطاريات، أو قوات أمريكية، أو أسراب الكومنولث، وما إلى ذلك.	مقدم طيران الكومنولث: قائد الجناح
	شركة أو ما يعادلها بطارية المدفعية السرب (بعض أسلحة الكومنولث) فرقة سلاح الفرسان الامريكية	60–250	2-5 فصائل/قوات	جيش الكومنولث: الرائد طيران الكومنولث: قائد السرب كابتن الولايات المتحدة
	Staffel [8] أو echelon [9] (مستوى التسلسل الهرمي الفريد في ألمانيا)	50–90	2 فصائل/قوات أو 6-10 أقسام	نقيب أو قائد أركان
	فصيلة أو ما يعادلها القوات (دول/أسلحة معينة فقط) الطيران (الجوي والطيران) قسم الجيش الفرنسي	25-40	3-5 فرق أو أقسام أو مركبات قتالية	الكومنولث: ملازم أو ملازم ثان الولايات المتحدة الأمريكية: ملازم ثان
	قسم	7-13	2-3 فرق إطفاء	الكومنولث: عريف أو رقيب الولايات المتحدة الأمريكية: رقيب أو رقيب أول
	فريق	5-10	1-2 فرق إطفاء	الكومنولث: عريف أو رقيب الولايات المتحدة الأمريكية: رقيب أو رقيب أول
	فريق النار	3-5	غير متاح	الكومنولث: عريف الولايات المتحدة الأمريكية: عريف أو رقيب

الرتب القيادية النموذجية الموضحة في الجدول هي للتوضيح. لا الرتبة الفعلية المخصصة لقائد وحدة معينة، ولا الرتبة التي يحملها القائد الحالي تغير الرمز المناسب. على سبيل المثال، يتم قيادة الوحدات بشكل دوري من قبل ضابط أصغر من رتبة القائد المصرح بها، ومع ذلك، لا تزال الشركة تحت قيادة ملازم (الولايات المتحدة) أو نقيب (الكومنولث) يشار إليها بعلامتين عموديتين. وبالمثل، يتم ترخيص بعض الأنواع الغريبة من الشركات والمفارز برتبة رائد أو مقدم (شركات خدمات الأفراد) أو عقيد (بعض أنواع مفارز المحامي القاضي)؛ ومع ذلك، يتم الإشارة إلى الشركة أو المفرزة، على التوالي، بعلامة عمودية واحدة أو ثلاث نقاط.

في حين أنه في جيوش الكومنولث، لا يوجد عادة الفوج كتشكيل تكتيكي، وفي بعض الحالات قد توجد قوة مهام بحجم الفوج (أي أكبر من الكتيبة وأصغر من اللواء) حيث توجد المتطلبات التشغيلية. وقد تكون هذه التشكيلات تحت قيادة العقداء.

لاحظ أنه بالنسبة للألوية وما فوقها، يتوافق عدد النجوم X مع عدد النجوم في شارة الجيش الأمريكي للرتبة العامة النموذجية التي تتولى قيادة وحدة بهذا الحجم. على سبيل المثال، يتم تحديد الحد الأقصى للفرقة بـ XX وعادة ما يقودها لواء تكون شارة الجيش الأمريكي الخاصة به نجمتين.

أيقونات المعدات هي "إطار اختياري".

رمز المعدات (مؤطر)	(غير مؤطر)	نوع المعدات
		جسر (على سبيل المثال AVLB )

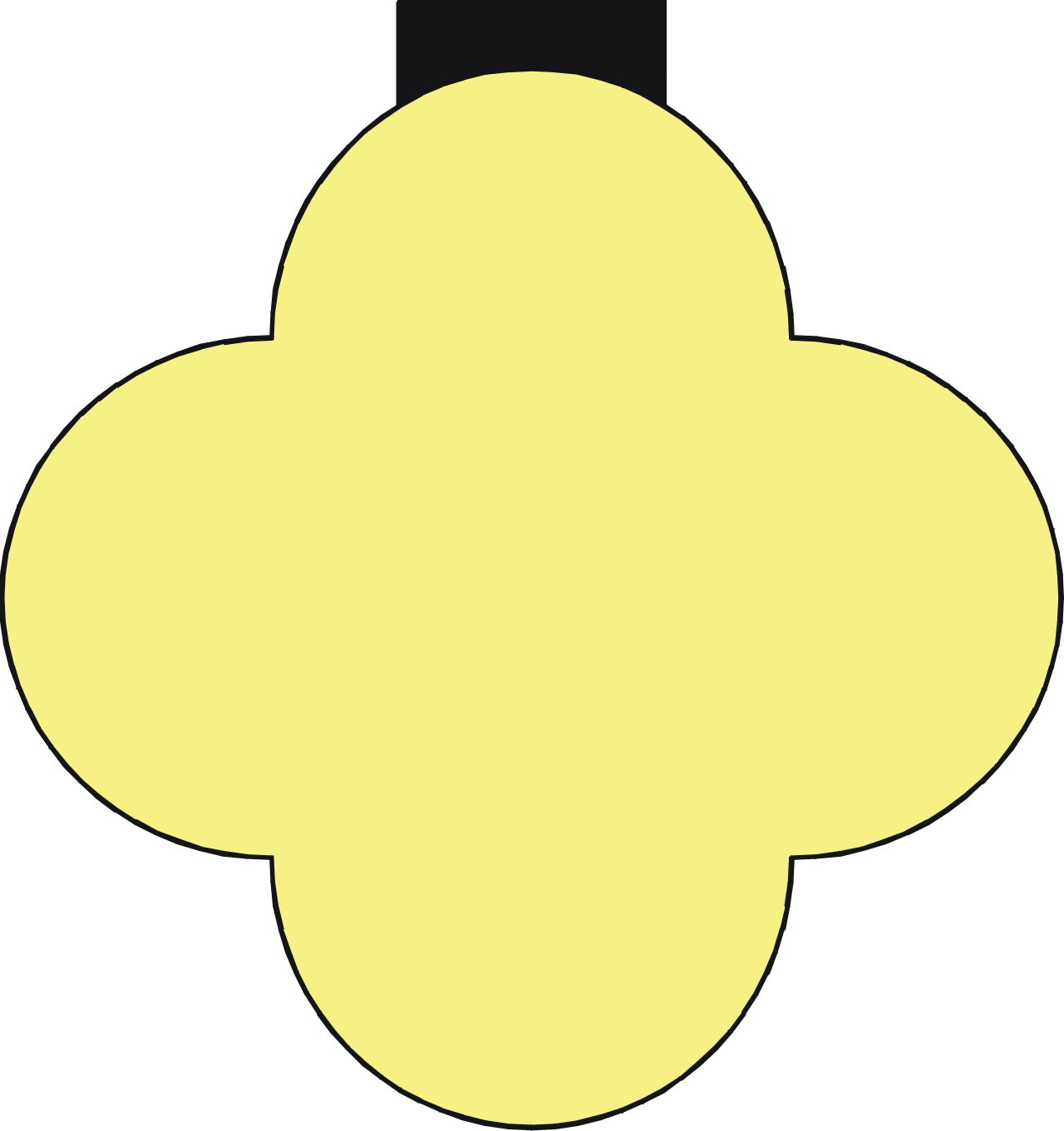

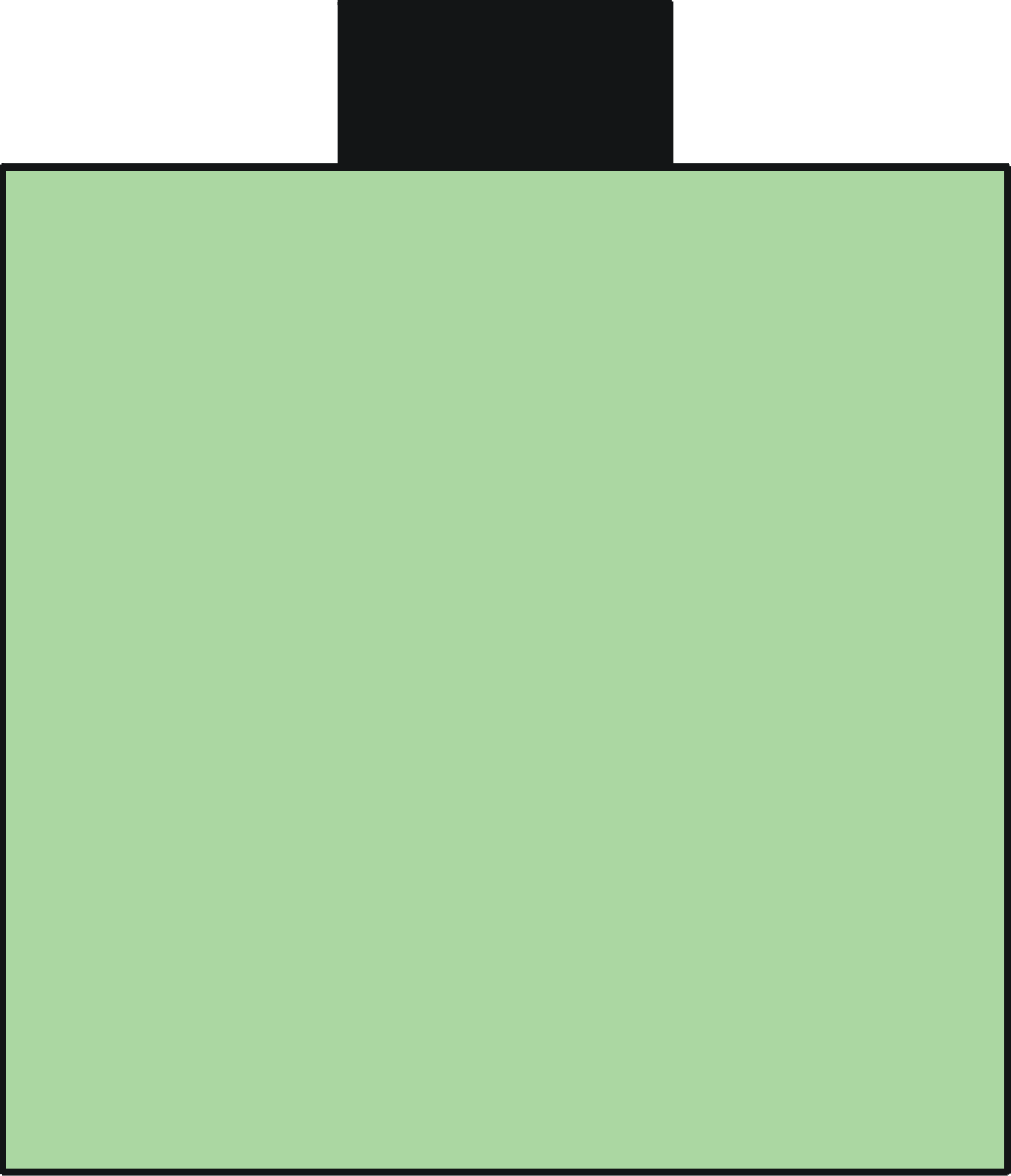

رمز التثبيت	نوع التثبيت
	انتاج الجسور

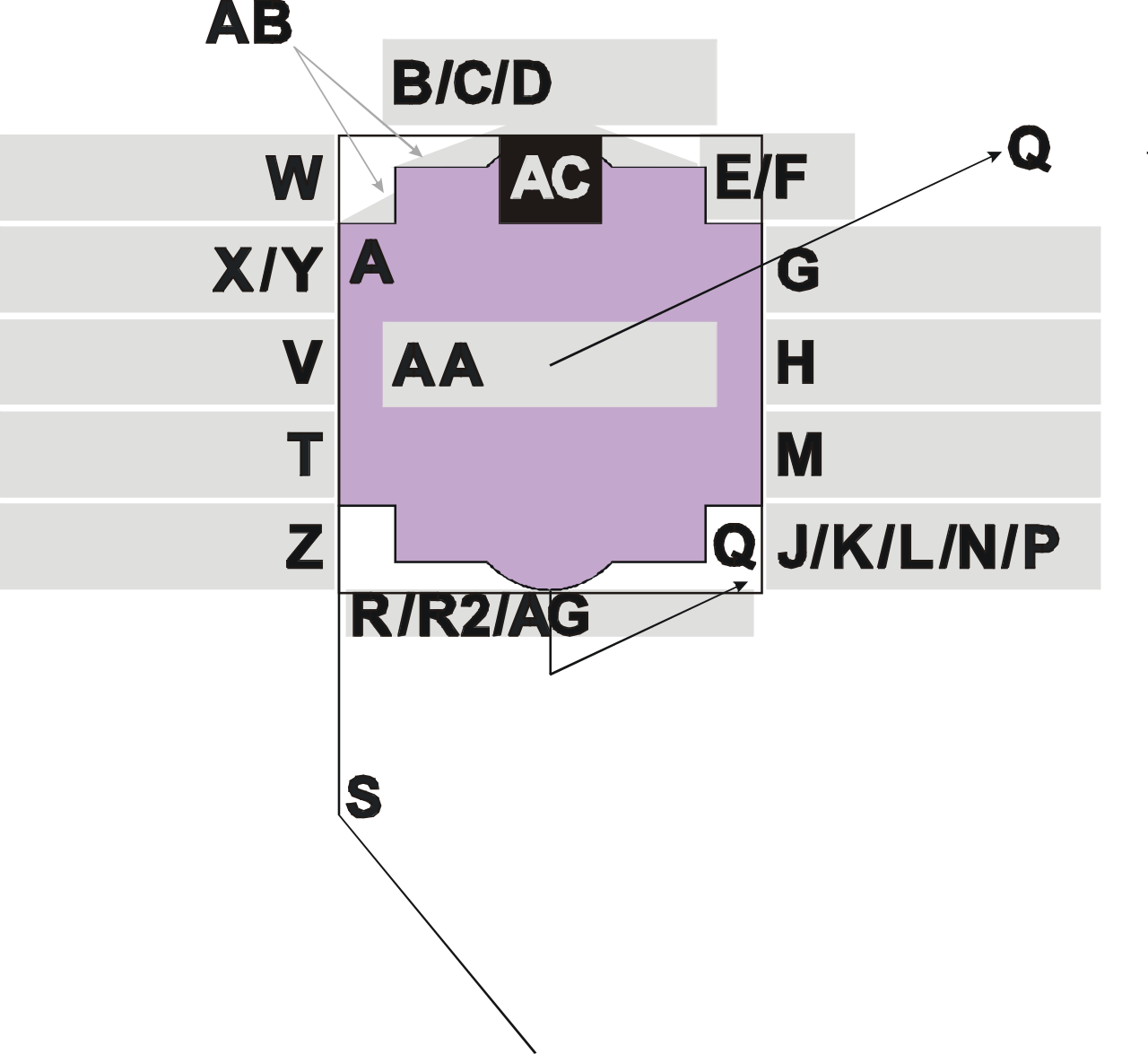

يتوقف APP-6A عند الحقل AB. يضيف MIL-STD-2525B و2525B التغيير 1 عددًا من المعدلات الأخرى.

• المستوى (الحقل B) يحدد مستوى الأمر (انظر أحجام الوحدات، أعلاه).
• قوة المهام (الحقل د) تحدد الوحدة كقوة مهام. ويمكن استخدامها بمفردها أو بالاشتراك مع مجموعة، على النحو التالي:

يكتب	رمز
فريق قتالي أو مجموعة سرية
مجموعة المعركة
فريق قتالي فوجي أو وحدة مشاة بحرية استكشافية (MEU)
مجموعة لواء أو فريق لواء قتالي أو لواء مشاة بحرية استكشافي (MEB)
قوة المشاة البحرية (MEF)

• معدِّل شكل الإطار (الحقل E) معدِّل نصي قصير يكمل الانتماء أو بُعد المعركة أو وصف التمرين لشيء ما ("U"، "؟"، "X"، "XU"، "X؟"، "J" أو "K"). ومع ذلك، يتم التعامل معه كمعدِّل رسومي.
• اتجاه الحركة (الحقل Q) سهم بطول ثابت يحدد اتجاه الحركة أو الحركة المقصودة لجسم ما. ينطلق من مركز الرمز باستثناء المجال الأرضي، حيث يتم ربطه بإزاحة قصيرة، مباشرة إلى أسفل من مركز قاعدة الرمز (انظر الرسم التخطيطي).
• مؤشر الحركة (الحقل R) يصور قدرة الجسم على الحركة. ويستخدم فقط مع المعدات.
• موظفو المقر الرئيسي أو موقع الإزاحة (الحقل S) يحدد الوحدة كمقر رئيسي، أو يشير إلى الموقع الفعلي للكائن على الخريطة عندما يتم نقله بعيدًا من أجل إزالة الفوضى من العرض. ينزل مباشرة من مركز الرمز إلى اليسار، ثم يتجه بزاوية نحو الموقع الفعلي (انظر الرسم التخطيطي).
• خدعة/خداع (حقل AB) تحدد وحدة تهدف إلى صرف انتباه العدو عن منطقة الهجوم الرئيسي، أو طُعم مصمم لخداع استخبارات العدو. يتكون من شيفرون متقطع، يوضع فوق الإطار، مثل معدِّل الرسوم البيانية للصف (المعيار غير واضح فيما يتعلق بكيفية دمج الاثنين بيانيًا).

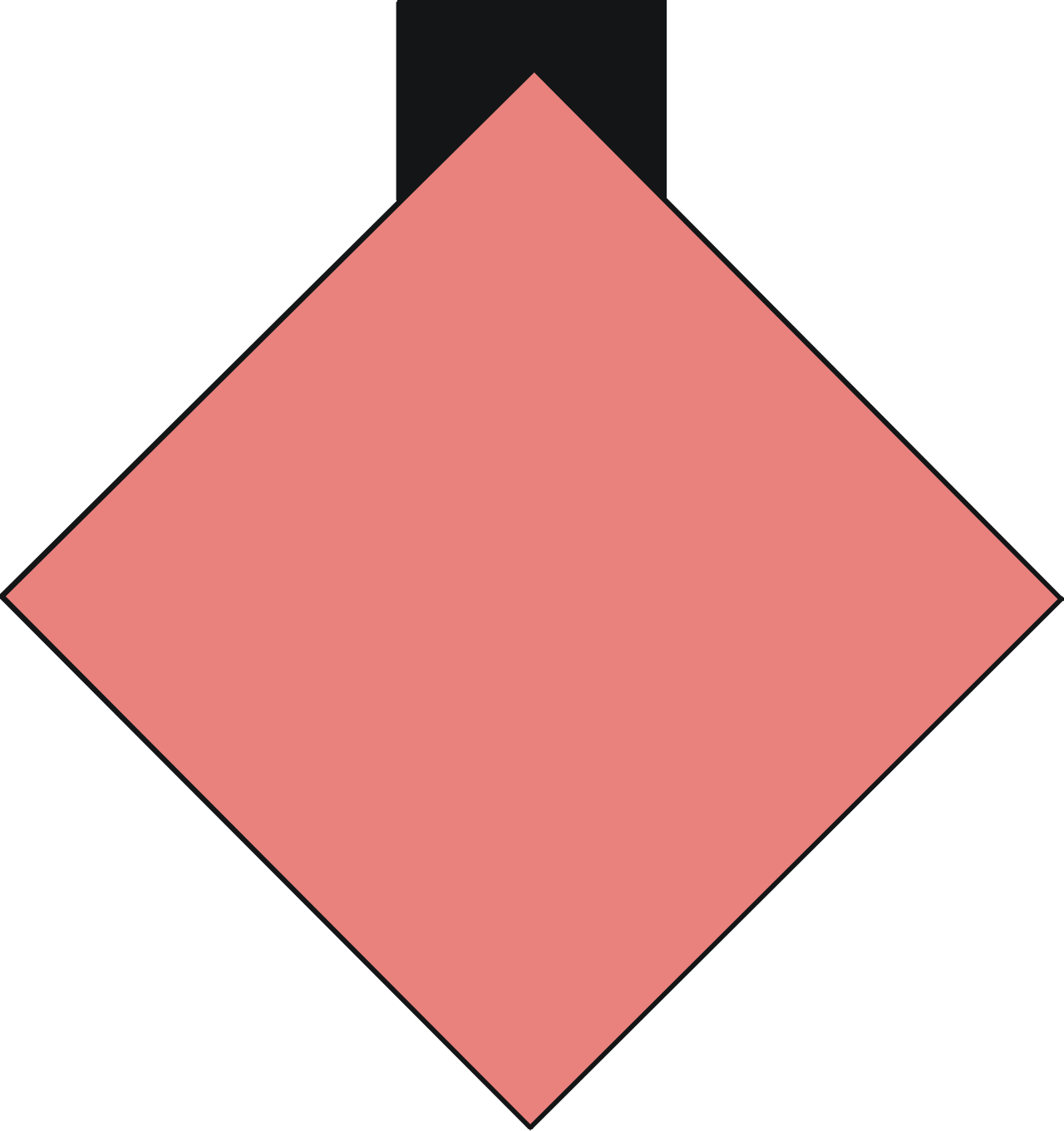

• التثبيت (حقل AC) يحدد رمزًا معينًا كتثبيت. وهو يقع أعلى الإطار.
• المعدات المساعدة (حقل AG) تشير إلى وجود مجموعة سونار مقطور (تستخدم حصريًا في أبعاد المعارك على سطح البحر أو تحت السطح). توجد أسفل الإطار، مثل حقل R.
• تشير منطقة عدم اليقين (الحقل AH) إلى المنطقة التي من المرجح أن يكون فيها الجسم، استنادًا إلى آخر تقرير للجسم ودقة تقرير المستشعر الذي اكتشفه. يمكن أن تتخذ أشكالًا مختلفة، مثل شكل بيضاوي أو مربع حدودي أو خطوط تشير إلى الاتجاه والمسافة المحتملين.
• مقطورة تقدير المسافة (الذكاء الاصطناعي الميداني) تحدد المكان الذي يجب أن يتواجد فيه الجسم في الوقت الحالي، بالنظر إلى مساره وسرعته الأخيرين. يمكن أن يأخذ هذا شكل خط منقط (يمتد من الرمز إلى الموضع المحدد) أو دائرة منقط (تحد المنطقة التي ربما وصل إليها الجسم منذ ذلك الحين، عندما يكون اتجاه الحركة غير معروف أو غير مؤكد).
• مؤشر السرعة (الحقل AJ) يصور سرعة واتجاه حركة الجسم. وهو مماثل لمؤشر اتجاه الحركة باستثناء أن طوله متغير (ولا يوجد رأس سهم).
• خط الاقتران (حقل AK) يربط بين كائنين.

المصدر: ^{[4] : 288}

خدعة/دمية	التركيبات

المصدر: ^{[4] : 163–164}

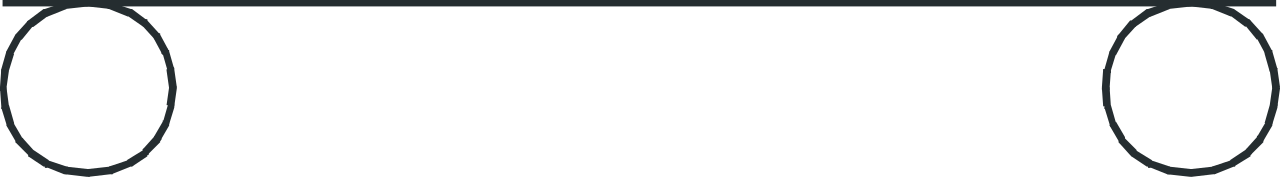

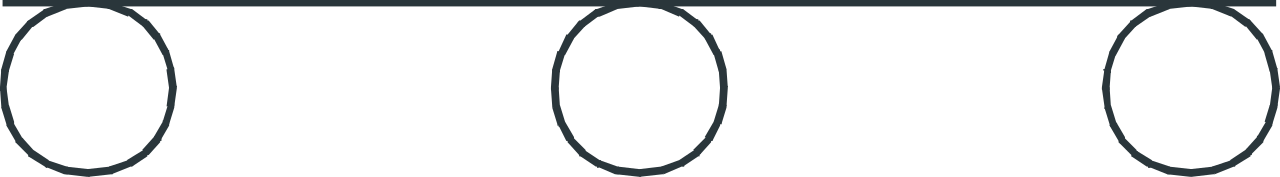

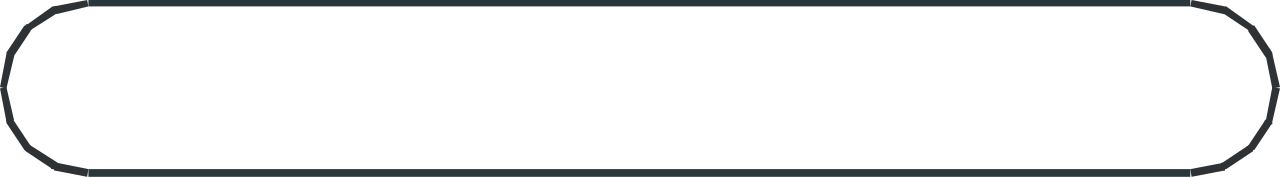

ذات عجلات ( عبر البلاد بشكل محدود)	عجلات عبر البلاد	تم تعقبه	نصف مجنزرة	سحبت	السكك الحديدية

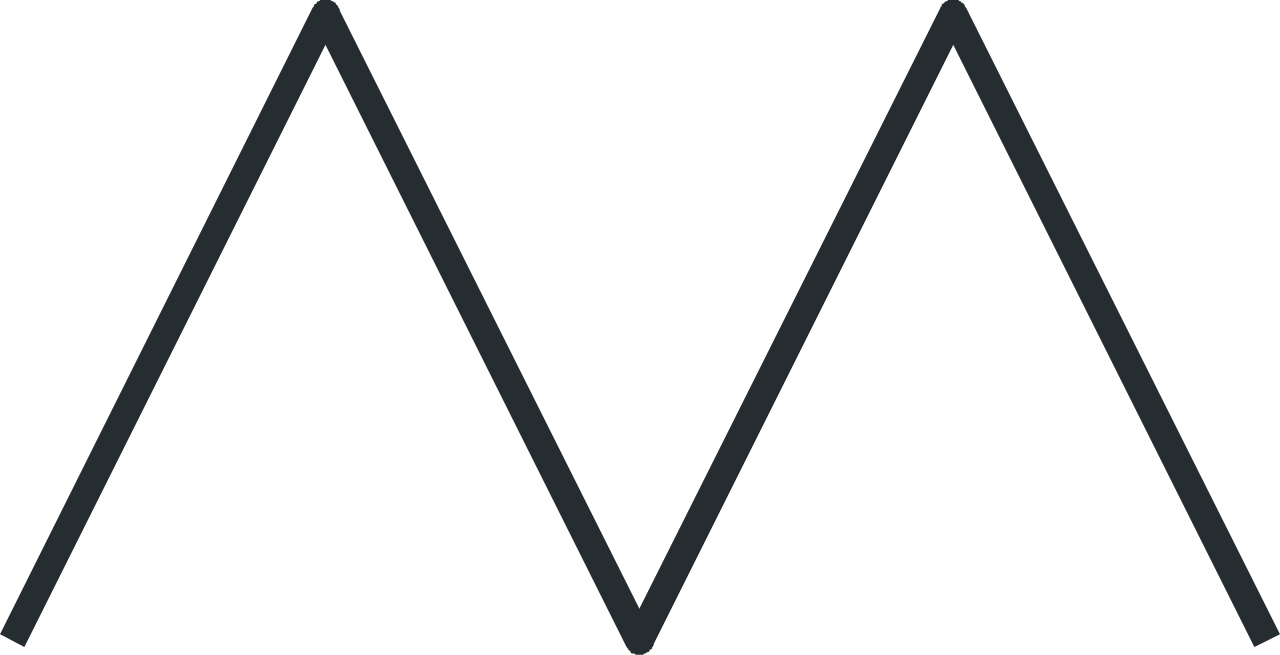

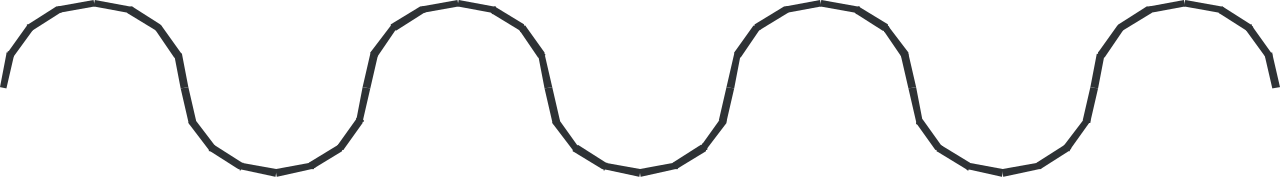

مركبة ثلجية	تزلج	حيوانات القطيع	مركب شراعي	برمائي
		مجموعة سحب قصيرة (نوع من السونار )		مجموعة سحب طويلة (نوع من السونار )

• الكمية (الحقل C) تحدد عدد عناصر المعدات الموجودة.
• معزز أو مخفض (الحقل F) يعرض (+) للمعزز، (-) للمخفض، (±) للمعزز والمخفض.
• تعليقات الموظفين (الحقل G)
• معلومات إضافية (الحقل ح)
• تصنيف التقييم (الحقل J) تصنيف للموثوقية والمصداقية بالأحرف والأرقام، يتم تعيينه حسب الذكاء.
• الفعالية القتالية (حقل ك)
• معدات التوقيع (الحقل L) تستخدم للمعدات المعادية؛ ويشير "!" إلى توقيع إلكتروني يمكن اكتشافه.
• التشكيل الأعلى (الحقل م) رقم أو لقب القيادة ذات المستوى الأعلى.
  • يشير الحقل M من رمز هذه الشركة إلى أنها تنتمي إلى كتيبة المشاة المدرعة رقم 42 :
• معادي (عدو) (الحقل N) يشير "ENY" إلى المعدات المعادية.
• IFF/SIF (الحقل P) أوضاع ورموز تعريف IFF/SIF.
• مؤشر تنقل SIGINT (الحقل R2) "M" للجوال، "S" للساكن، "U" لعدم اليقين.
• تسمية فريدة (الحقل T)
  • يوضح الحقل T أن هذه هي شركة Alpha :
• النوع (الحقل الخامس)
• مجموعة التاريخ/الوقت (DTG) (الحقل W) تشير إلى طابع التاريخ والوقت الخاص بالرمز.
• الارتفاع/الارتفاع/العمق (الحقل X)
• الموقع (الحقل Y) الموقع بالدرجات والدقائق والثواني (أو بتنسيق UTM أو تنسيق عرض آخر قابل للتطبيق).
• السرعة (الحقل Z) السرعة كما هو موضح في MIL-STD-6040.
• مقر القيادة والسيطرة الخاص (حقل الدفاع الجوي)
• نوع المنصة (الحقل AD) "ELNOT" (تدوين الاستخبارات الإلكترونية) أو "CENOT" (تدوين الاستخبارات الاتصالاتية)
• وقت تفكيك المعدات (AE الميدانية) بالدقائق.
• معرف مشترك (حقل AF) مثال: "Hawk" لنظام Hawk SAM.

مخطط تنظيم APP-6 للقوة البحرية الاستكشافية الأولى (MEF):

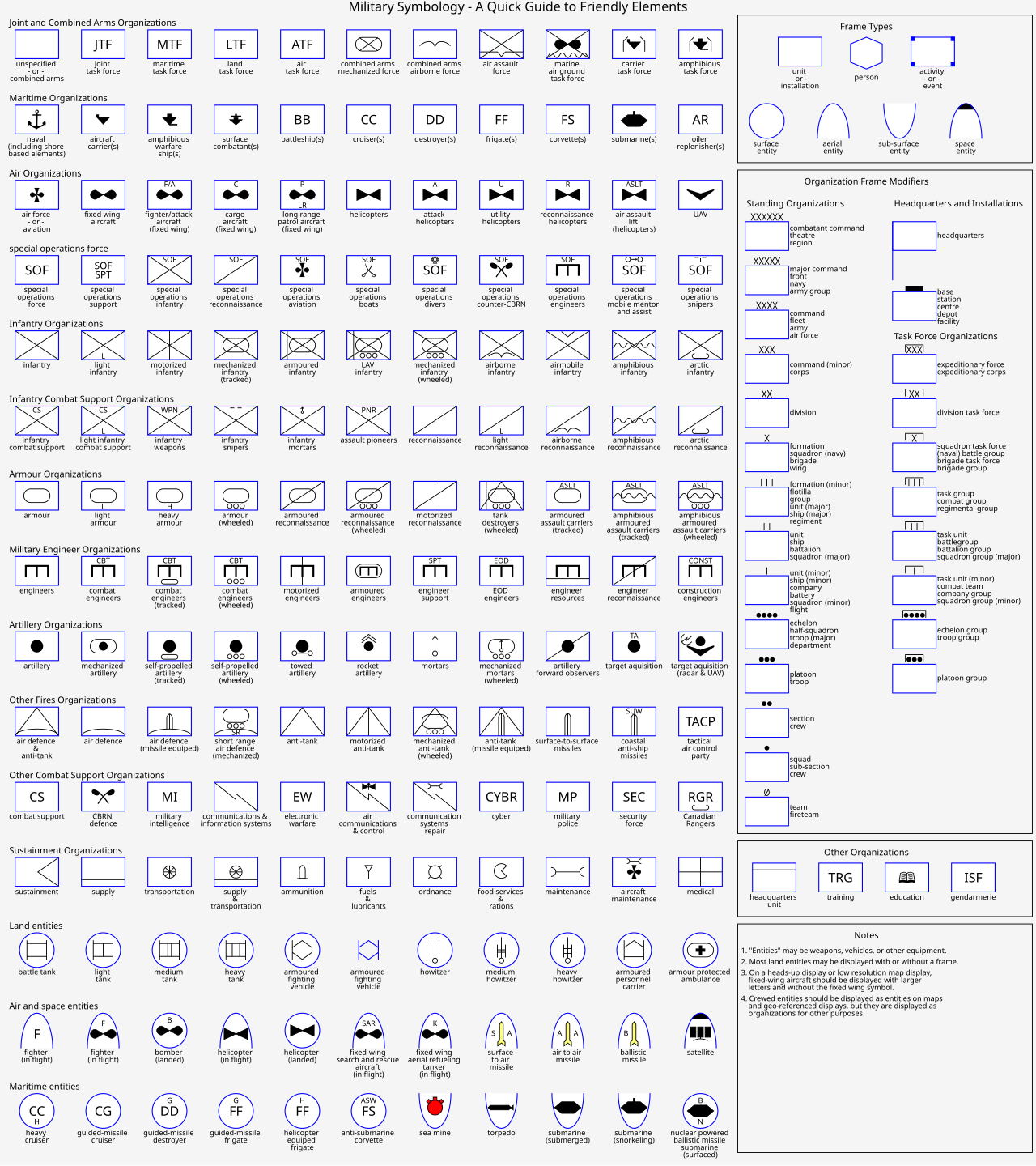

مخطط مرجعي سريع للرموز الصديقة:

تم تطوير APP-6A، الرموز العسكرية للأنظمة الأرضية مباشرة من MIL-STD-2525A، الرموز الحربية المشتركة . كان MIL-STD 2525A هو المعيار الأمريكي للرموز العسكرية. الوصي على APP-6 هو الولايات المتحدة. ظل APP-6(A) دون تغيير حيث تم تنفيذ العمل على مواءمته مع ADatP-3، نظام تنسيق نص الرسائل التابع لحلف شمال الأطلسي . في عام 1999، تم نقل APP-6 من مجلس خدمة الجيش إلى مجلس الخدمة المشترك. مع هذه الخطوة، تم وضع APP-6 تحت مجموعة عمل تنسيق متطلبات تبادل المعلومات/تنسيق نص الرسائل. ثم شكل IERH/MTFWG لجنة الرموز المشتركة لتوفير إدارة تكوين APP-6 مع الوصي الأمريكي كرئيس. مع التصديق على APP-6(B) وإصداره في عام 2008، تم تغيير الاسم إلى الرموز العسكرية لحلف شمال الأطلسي ليعكس طبيعة النشر بشكل أفضل. في عام 2011، مع تقديم APP-6(C)، تم تغيير الاسم إلى رمزية عسكرية مشتركة لحلف شمال الأطلسي . تطلب الجيش الأمريكي رموزًا جديدة لدعم العمليات الجارية في العراق وأفغانستان، لذلك ظلت وتيرة التغيير بين APP-6 وMIL-STD-2525 غير متساوية حتى عام 2009. في عام 2009، تم تعيين رئيس جديد للجنة إدارة توحيد رموز وزارة الدفاع، وبدأت منظمتا إدارة التكوين في العمل معًا. عقدت المنظمتان اجتماعات مشتركة بمشاركة كاملة من كلا الجانبين. الهدف من كلتا المجموعتين هو تطوير رمزية عسكرية مشتركة شاملة مشتركة بين المنظمتين إلى أقصى حد ممكن. بدأت APP-6(C) عملية تغيير تنسيق المنشورات وقدمت رموز تعريف رمزية جديدة. حملت MIL-STD-2525D ^[10] هذه الخطوة إلى الأمام مع المزيد من الرموز والمزيد من مجموعات الرموز المستمدة من العمليات الأخيرة لحلف شمال الأطلسي والولايات المتحدة. ستعمل MIL-STD-2525D كمستند أساسي لـ APP-6(D) مع اقتراب الوثيقتين من بعضهما البعض.

• وزارة الحرب الأمريكية FM 21-30 العلامات والرموز والاختصارات التقليدية للحرب العالمية الثانية
• رموز خريطة حقبة الحرب الكورية في ARMY.MIL
• رموز الخريطة كخطوط TrueType
• MilSymb—حزمة LaTeX لرسم الرموز العسكرية (APP-6(C)) فقط
• APP-6—الرموز العسكرية للأنظمة الأرضية (1986)
• APP-6(A)—الرموز العسكرية للأنظمة الأرضية (1998)
• APP-6(B)—الرمزية المشتركة (2008)
• APP-6(C)—الرموز العسكرية المشتركة لحلف شمال الأطلسي (2011)
• أدلة MIL-STD-2525 من وكالة أنظمة معلومات الدفاع (DISA)
• FM 101-5-1/MCRP 5-2A الشروط التشغيلية والرسومات، بتاريخ 30 سبتمبر 1997
• FM 101-5-1/MCRP 5-2A الشروط التشغيلية والرسومات، بتاريخ 21 سبتمبر 2004
• دليل UK Interim APP-6A (ملف PDF مضغوط) ملاحظة: تم استبدال هذا المستند منذ ذلك الحين بالإصدار 1.2، بتاريخ ديسمبر 2003
• Thibault, DU؛ علّق على APP-6A – الرموز العسكرية للأنظمة الأرضية ، قسم البحث والتطوير الدفاعي في كندا – Valcartier، المذكرة الفنية TN 2005-222 (2005-08-01) (وثيقة الغلاف)
• symbol.army—تطبيق ويب لإنشاء الرموز العسكرية وفقًا لـ MIL-STD-2525C
• map.army—تطبيق ويب يوفر وظائف لرسم وحفظ وتصدير وتبادل تراكبات الخرائط العسكرية وفقًا لـ MIL-STD-2525C.
