كربيد السيليكون

📅 آخر تحديث: ٢٣ يوليو ٢٠٢٦
✍️ نُشر في: ٢٣ يوليو ٢٠٢٦
📷 يحتوي على 31 صور
الموسوعة الحرة

كربيد السيليكون
عينة من كربيد السيليكون ككرة
بلورة أحادية من SiC الاصطناعية المزروعة في المختبر
الأسماء
اسم الاتحاد الدولي للكيمياء البحتة والتطبيقية
ميثانيديليدينيسيلانيليوم
الاسم المفضل للاتحاد الدولي للكيمياء البحتة والتطبيقية
كربيد السيليكون
أسماء أخرى
مويسانيت كاربوروندم
المعرفات
  • 409-21-2 يفحصي
نموذج ثلاثي الأبعاد ( JSmol )
  • صورة تفاعلية
تشيبي
  • تشيبي:29390 يفحصي
كيم سبايدر
  • 9479 يفحصي
بطاقة معلومات وكالة المواد الكيميائية الأوروبية 100.006.357
رقم EC
  • 206-991-8
13642
شبكة السيليكون + الكربيد
معرف PubChem
  • 9863
رقم RTECS
  • فولكس فاجن0450000
جامعة يوني
  • WXQ6E537EW يفحصي
  • رقم تعريف DTXSID5052751
  • إنشي = 1S/CSi/c1-2 يفحصي
    المفتاح: HBMJWWWQQXIZIP-UHFFFAOYSA-N يفحصي
  • المفتاح: HBMJWWWQQXIZIP-UHFFFAOYAF
  • إنشي = 1/سي إس آي/سي 1-2
  • [C-]#[Si+]
ملكيات
كربيد السيليكون
الكتلة المولية 40.096 جرام/مول
مظهر بلورات قزحية اللون من الأصفر إلى الأخضر إلى الأسود المزرق [1]
كثافة 3.16 جرام⋅سم -3 (سداسي) [2]
نقطة الانصهار 2,830 درجة مئوية (5,130 درجة فهرنهايت؛ 3,100 كلفن) [2] (يتحلل)
الذوبان غير قابل للذوبان في الماء، قابل للذوبان في القلويات المنصهرة والحديد المنصهر [3]
حركة الإلكترون ~900 سم 2 /(V⋅s) (جميع الأنواع المتعددة)
−12.8 × 10 −6  سم 3 /مول [4]
معامل الانكسار ( nD )
 2.55 (الأشعة تحت الحمراء؛ جميع الأنواع المتعددة) [5]
المخاطر
تصنيف GHS : الألياف [6]
GHS08: خطر على الصحة
خطر
إتش 350 آي
P201 ، P202 ، P260 ، P261 ، P264 ، P270 ، P271 ، P280 ، P281 ، P302+P352 ، P304+P340 ، P305+P351+P338 ، P308+P313 ، P312 ، P314 ، P321 ، P332+P313 ، P337+P313 ، P362 ، P403+P233 ، P405 ، P501
NFPA 704 (الماس الناري)
NFPA 704 الماسي رباعي الألوانHealth 1: Exposure would cause irritation but only minor residual injury. E.g. turpentineFlammability 0: Will not burn. E.g. waterInstability 0: Normally stable, even under fire exposure conditions, and is not reactive with water. E.g. liquid nitrogenSpecial hazards (white): no code
1
0
0
المعهد الوطني للسلامة والصحة المهنية (حدود التعرض الصحي في الولايات المتحدة):
PEL (مسموح به)
 TWA 15 مجم/م 3 (إجمالي) TWA 5 مجم/م 3 (على التوالي) [1]
REL (موصى به)
 TWA 10 مجم/م 3 (إجمالي) TWA 5 مجم/م 3 (على التوالي) [1]
IDLH (خطر فوري)
 ن د [1]
باستثناء ما هو مذكور خلافًا لذلك، يتم تقديم البيانات للمواد في حالتها القياسية (عند 25 درجة مئوية [77 درجة فهرنهايت]، 100 كيلو باسكال).
يفحصي التحقق  ( ما هو   ؟) يفحصي☒ن
مراجع صندوق المعلومات

كربيد السيليكون ( SiC )، المعروف أيضًا باسم الكربوروندوم ( / ˌkɑːrbəˈrʌndəm / ) ، هو مركب كيميائي صلب يحتوي على السيليكون والكربون . وهو شبه موصل واسع النطاق ، ويوجد في الطبيعة كمعادن نادرة للغاية مثل الموزانيت ، ولكن تم إنتاجه بكميات كبيرة على شكل مسحوق وبلورة منذ عام 1893 لاستخدامه كمادة كاشطة . يمكن ربط حبيبات كربيد السيليكون معًا عن طريق التلبيد لتشكيل سيراميك شديد الصلابة يستخدم على نطاق واسع في التطبيقات التي تتطلب قدرة تحمل عالية، مثل فرامل السيارات وقوابض السيارات والألواح الخزفية في السترات الواقية من الرصاص . يمكن زراعة بلورات مفردة كبيرة من كربيد السيليكون بطريقة ليلي ويمكن قطعها إلى أحجار كريمة تُعرف باسم الموزانيت الصناعي.

تم توضيح التطبيقات الإلكترونية لكربيد السيليكون مثل الثنائيات الباعثة للضوء (LED) وأجهزة الكشف في أجهزة الراديو المبكرة لأول مرة حوالي عام 1907. يستخدم كربيد السيليكون في الأجهزة الإلكترونية شبه الموصلة التي تعمل في درجات حرارة عالية أو جهد عالي، أو كليهما.

حدوث طبيعي

بلورة مويسانيتي مفردة (حجمها ≈ 1 مم)

يوجد الموزانيت الطبيعي بكميات ضئيلة فقط في أنواع معينة من النيازك ورواسب الكوراندوم والكيمبرليت . تقريبًا كل كربيد السيليكون المباع في العالم، بما في ذلك جواهر الموزانيت، هو صناعي .

تم العثور على الموزانيت الطبيعي لأول مرة في عام 1893 كمكون صغير من نيزك كانيون ديابلو في أريزونا بواسطة فرديناند هنري مويسان ، والذي تم تسمية المادة باسمه في عام 1905. [7] كان اكتشاف مويسان لكربيد السيليكون الطبيعي محل نزاع في البداية لأن عينته ربما تكون ملوثة بشفرات منشار كربيد السيليكون التي كانت موجودة بالفعل في السوق في ذلك الوقت. [8]

على الرغم من ندرته على الأرض، إلا أن كربيد السيليكون شائع بشكل ملحوظ في الفضاء. إنه شكل شائع من غبار النجوم الموجود حول النجوم الغنية بالكربون ، وقد تم العثور على أمثلة على غبار النجوم هذا في حالة نقية في النيازك البدائية (غير المعدلة). كربيد السيليكون الموجود في الفضاء وفي النيازك هو تقريبًا متعدد الأشكال بيتا . كشف تحليل حبيبات SiC الموجودة في نيزك Murchison ، وهو نيزك كوندريت كربوني ، عن نسب نظيرية شاذة من الكربون والسيليكون، مما يشير إلى أن هذه الحبيبات نشأت خارج النظام الشمسي. [9]

تاريخ

التجارب المبكرة

تشمل التركيبات غير المنهجية وغير المعترف بها وغير المؤكدة لكربيد السيليكون ما يلي:

الإنتاج على نطاق واسع

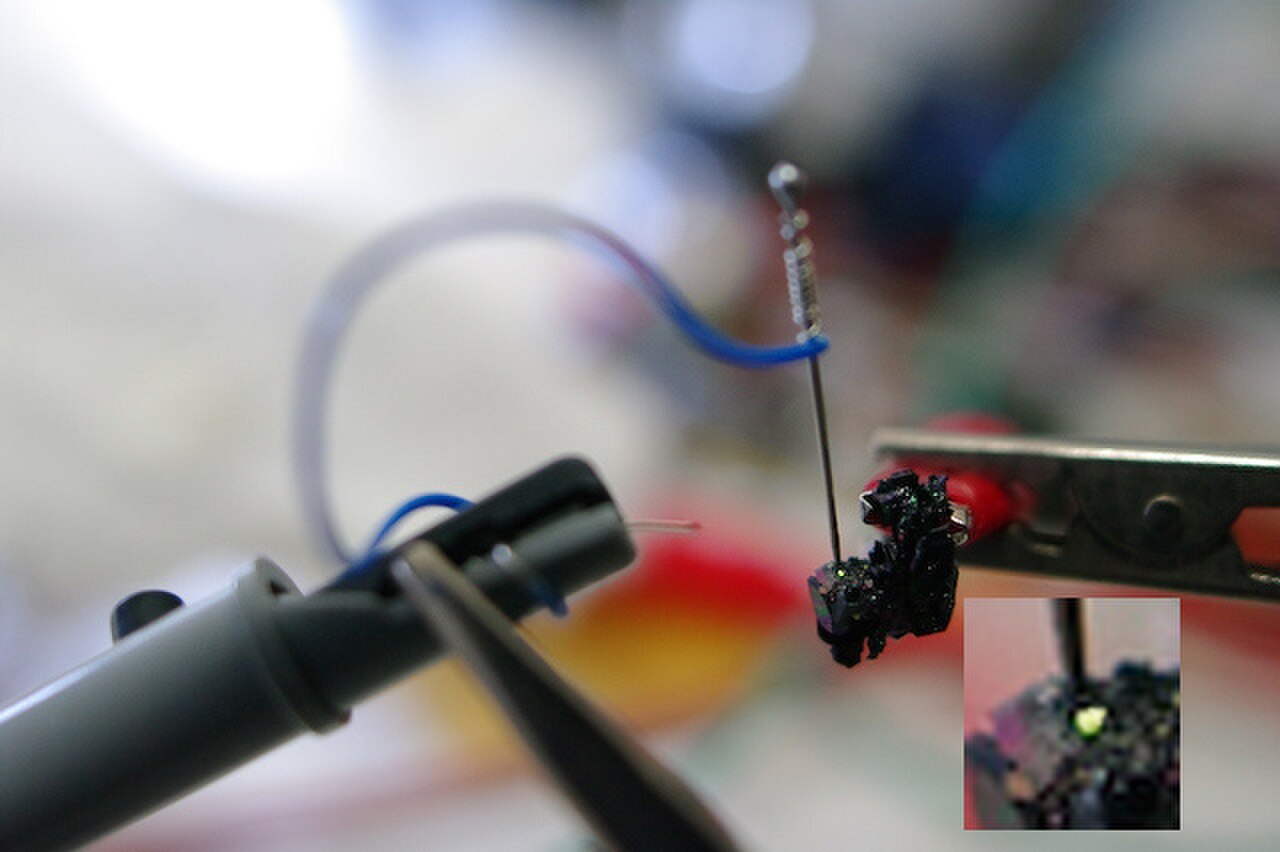

تكرار تجارب LED التي أجراها HJ Round

يعود الفضل في الإنتاج واسع النطاق إلى إدوارد جودريتش أتشيسون في عام 1891. [11] كان أتشيسون يحاول تحضير الماس الصناعي عندما قام بتسخين خليط من الطين (سيليكات الألومنيوم) وفحم الكوك المسحوق (الكربون) في وعاء حديدي. أطلق على البلورات الزرقاء التي شكلت الكربوروندوم ، معتقدًا أنه مركب جديد من الكربون والألومنيوم، مشابه للكوروندوم . كما قام مويسان بتصنيع كربيد السيليكون بعدة طرق، بما في ذلك إذابة الكربون في السيليكون المنصهر، وإذابة خليط من كربيد الكالسيوم والسيليكا، واختزال السيليكا بالكربون في فرن كهربائي.

حصل أتشيسون على براءة اختراع لطريقة صنع مسحوق كربيد السيليكون في 28 فبراير 1893. [12] كما طور أتشيسون فرن الدفعات الكهربائي الذي لا يزال يُصنع به كربيد السيليكون حتى اليوم وشكل شركة كاربوروندم لتصنيع كربيد السيليكون بكميات كبيرة، لاستخدامه في البداية كمادة كاشطة. [13] في عام 1900، توصلت الشركة إلى تسوية مع شركة الصهر الكهربائي والألمنيوم عندما أعطى قرار القاضي "الأولوية على نطاق واسع" لمؤسسيها "لتقليص الخامات والمواد الأخرى بطريقة التوهج". [14]

كان أول استخدام لكربيد السيليكون كمادة كاشطة. وتبع ذلك التطبيقات الإلكترونية. في بداية القرن العشرين، استُخدم كربيد السيليكون كجهاز كشف في أجهزة الراديو الأولى. [15] في عام 1907، أنتج هنري جوزيف راوند أول مصباح LED من خلال تطبيق جهد على بلورة كربيد السيليكون وملاحظة انبعاث اللون الأصفر والأخضر والبرتقالي عند الكاثود. أعيد اكتشاف التأثير لاحقًا بواسطة OV Losev في الاتحاد السوفيتي ، في عام 1923. [16]

إنتاج

بلورات SiC الاصطناعية يبلغ قطرها حوالي 3 مم
شريحتان بقياس ست بوصات (≈ 15 سم) مصنوعتان من كربيد السيليكون

نظرًا لأن المويسانيت الطبيعي نادر للغاية، فإن معظم كربيد السيليكون صناعي. يستخدم كربيد السيليكون كمادة كاشطة، وكذلك كموصل شبه موصل ومُحاكي للماس بجودة الأحجار الكريمة. أبسط عملية لتصنيع كربيد السيليكون هي الجمع بين رمل السيليكا والكربون في فرن مقاومة كهربائية من الجرافيت من Acheson عند درجة حرارة عالية، بين 1600 درجة مئوية (2910 درجة فهرنهايت) و2500 درجة مئوية (4530 درجة فهرنهايت). يمكن تحويل جزيئات SiO 2 الدقيقة في المواد النباتية (مثل قشور الأرز) إلى SiC عن طريق التسخين في الكربون الزائد من المادة العضوية. [17] يمكن أيضًا تحويل دخان السيليكا ، وهو منتج ثانوي لإنتاج معدن السيليكون وسبائك الفيروسيليكون، إلى SiC عن طريق التسخين بالجرافيت عند 1500 درجة مئوية (2730 درجة فهرنهايت). [18]

تختلف المواد المتكونة في فرن أكيسون في النقاء، وفقًا لمسافتها من مصدر حرارة المقاوم الجرافيتي . تتمتع البلورات عديمة اللون ذات اللون الأصفر الباهت والأخضر بأعلى نقاء وتوجد بالقرب من المقاوم. يتغير اللون إلى الأزرق والأسود على مسافة أكبر من المقاوم، وهذه البلورات الداكنة أقل نقاءً. النيتروجين والألمنيوم من الشوائب الشائعة، وهي تؤثر على التوصيل الكهربائي لـ SiC. [19]

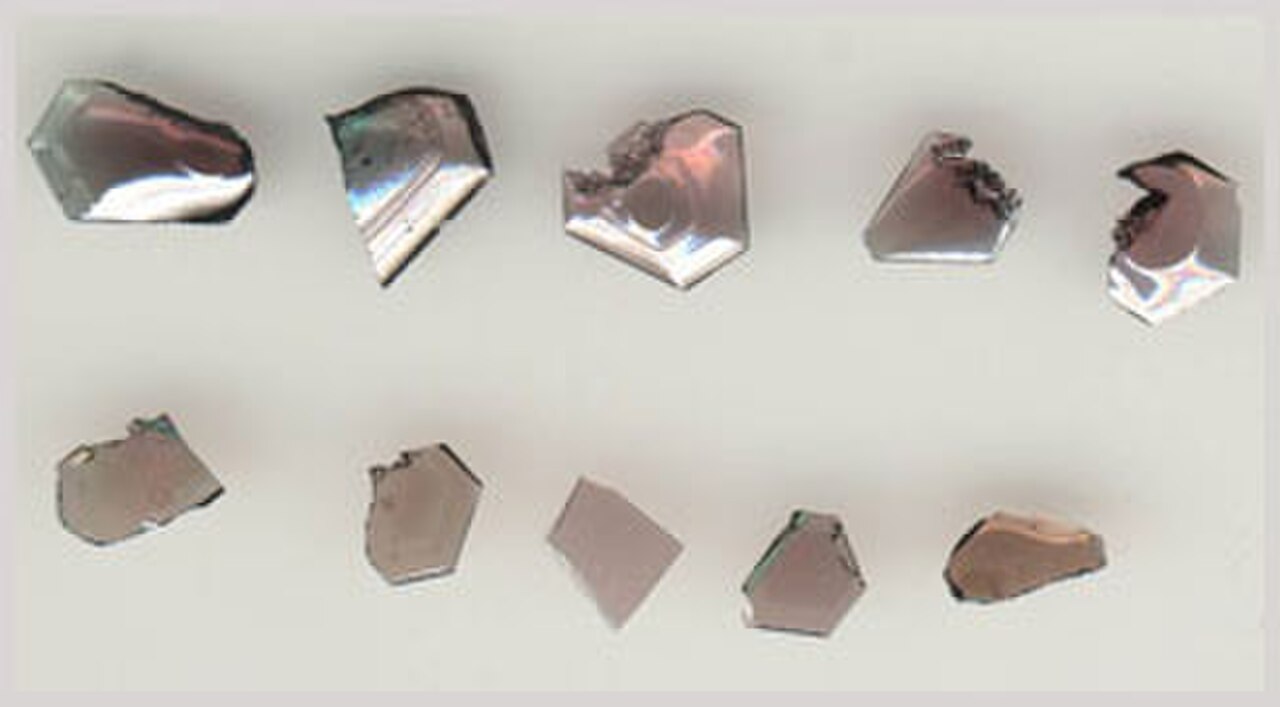

بلورات ليلي SiC الاصطناعية

يمكن تصنيع كربيد السيليكون النقي من خلال عملية ليلي ، [20] حيث يتم تسخين مسحوق SiC إلى أنواع عالية الحرارة من السيليكون والكربون وثنائي كربيد السيليكون (SiC 2 ) وكربيد ثنائي السيليكون (Si 2 C) في محيط غاز الأرجون عند درجة حرارة 2500 درجة مئوية وإعادة ترسيبه في بلورات مفردة تشبه الرقائق، [21] يصل حجمها إلى 2 × 2 سم، عند ركيزة أكثر برودة قليلاً. تنتج هذه العملية بلورات مفردة عالية الجودة، معظمها من طور 6H-SiC (بسبب درجة حرارة النمو العالية).

تنتج عملية ليلي المعدلة التي تتضمن التسخين الحثي في ​​بوتقات الجرافيت بلورات مفردة أكبر حجمًا يصل قطرها إلى 4 بوصات (10 سم)، ولها مقطع أكبر بمقدار 81 مرة مقارنة بعملية ليلي التقليدية. [22]

يتم عادة زراعة SiC المكعب من خلال عملية أكثر تكلفة تتمثل في الترسيب الكيميائي للبخار (CVD) للسيلان والهيدروجين والنيتروجين. [19] [23] يمكن زراعة طبقات SiC المتجانسة وغير المتجانسة باستخدام كل من نهجي الطور الغازي والسائل. [24]

لتشكيل SiC على شكل معقد، يمكن استخدام البوليمرات ما قبل السيراميك كمواد أولية تشكل المنتج الخزفي من خلال التحلل الحراري عند درجات حرارة تتراوح بين 1000-1100 درجة مئوية. [25] تشمل المواد الأولية للحصول على كربيد السيليكون بهذه الطريقة بولي كاربوسيلانز وبولي (ميثيل سيلين) وبولي سيلازان. [26] تُعرف مواد كربيد السيليكون التي يتم الحصول عليها من خلال التحلل الحراري للبوليمرات ما قبل السيراميك باسم السيراميك المشتق من البوليمر أو PDCs. غالبًا ما يتم إجراء التحلل الحراري للبوليمرات ما قبل السيراميك في جو خامل عند درجات حرارة منخفضة نسبيًا. بالنسبة لعملية الترسيب الكيميائي للبخار، فإن طريقة التحلل الحراري مفيدة لأنه يمكن تشكيل البوليمر في أشكال مختلفة قبل المعالجة الحرارية في السيراميك. [27] [28] [29] [30]

يمكن أيضًا تحويل SiC إلى رقائق عن طريق قطع بلورة واحدة إما باستخدام منشار سلكي ماسي أو باستخدام الليزر. SiC هو أشباه موصلات مفيدة تستخدم في الإلكترونيات الكهربائية. [31]

البنية والخصائص

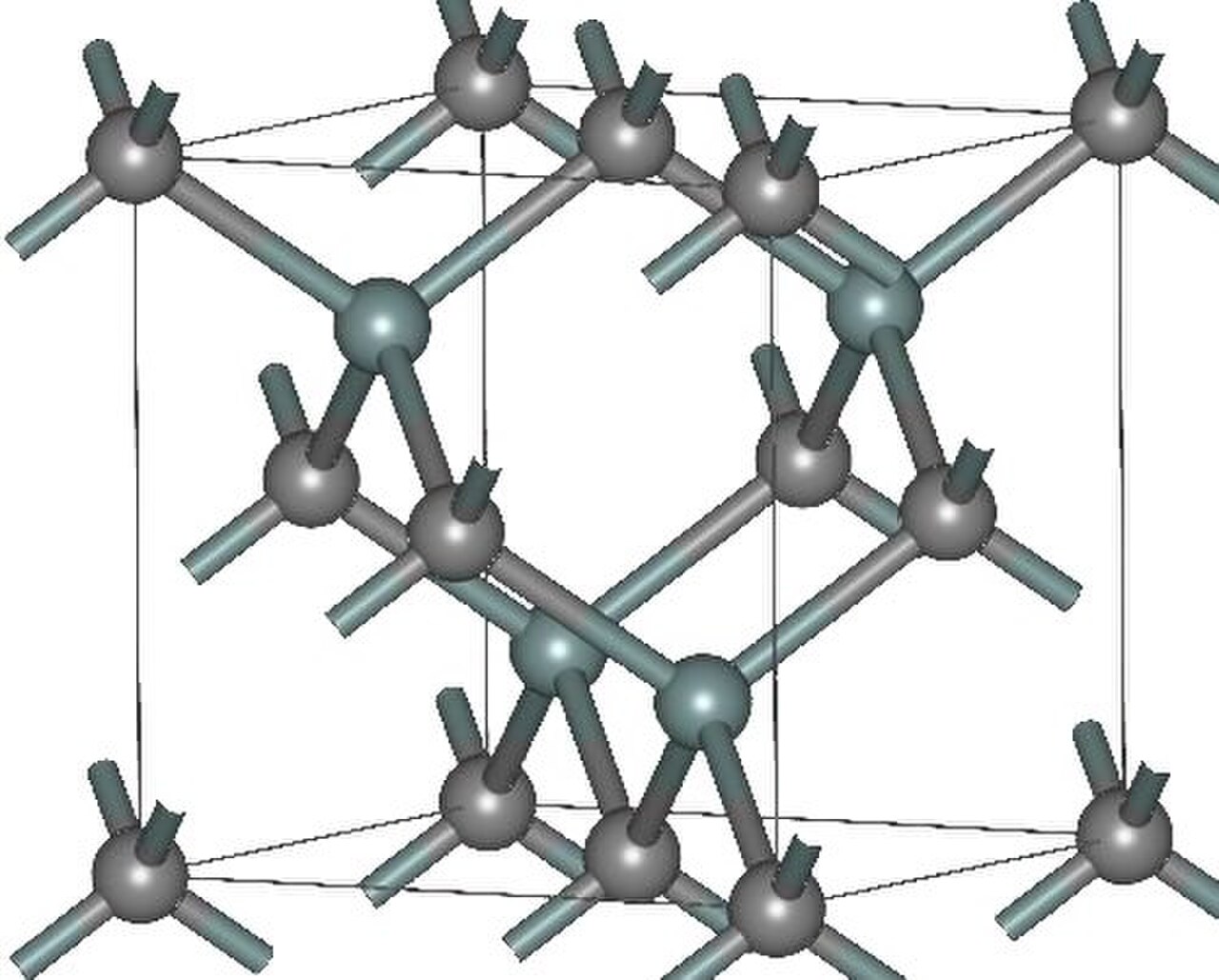

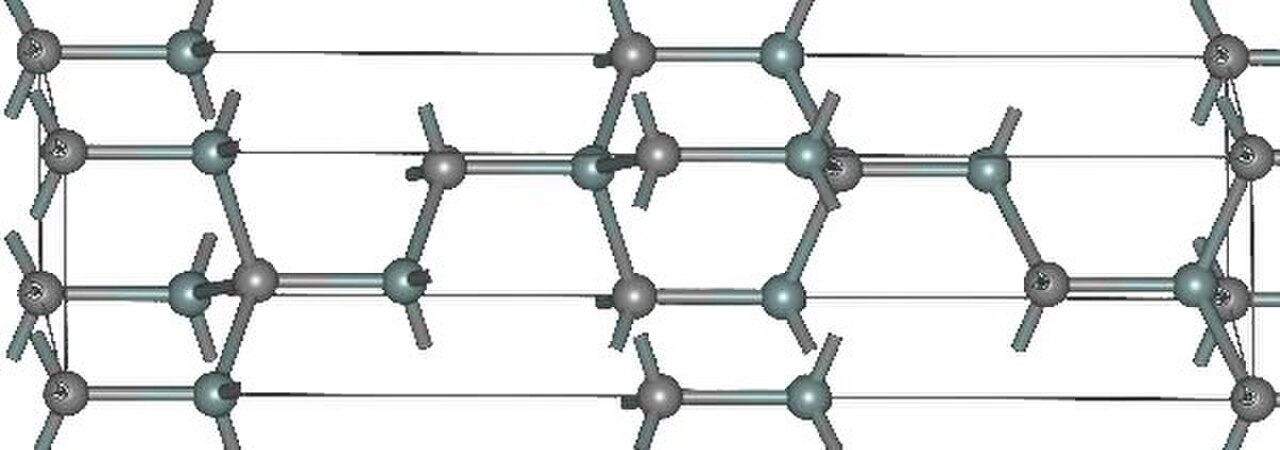

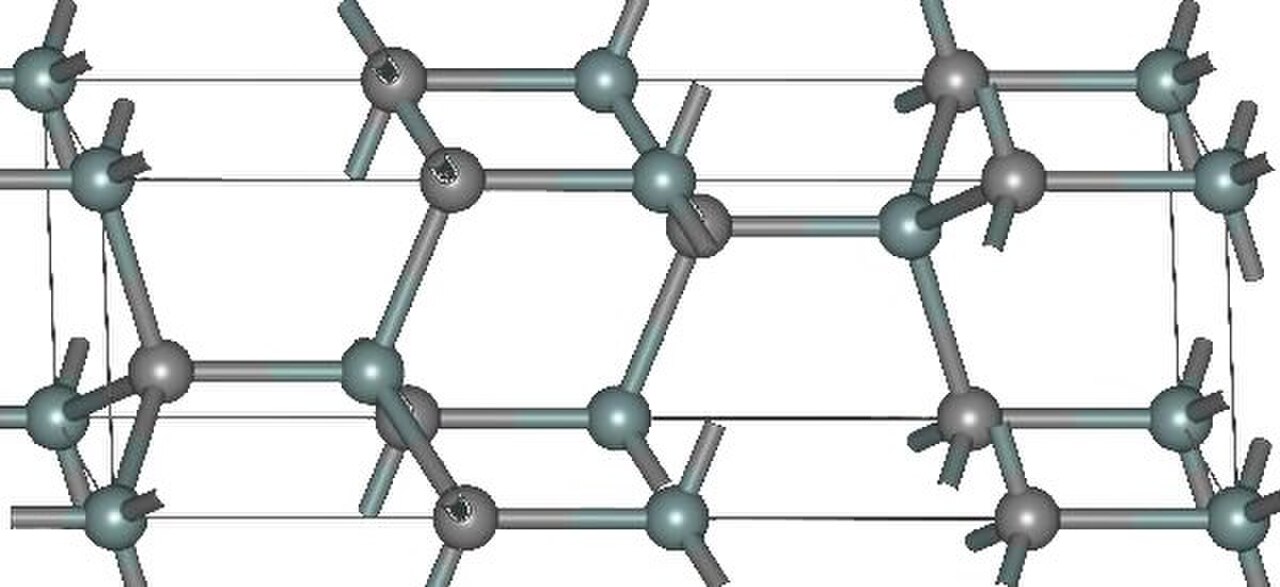

بنية الأنواع المتعددة الرئيسية من SiC.
(β)3C-كربيد السيليكون 4H-كربيد السيليكون (α)6H-كربيد السيليكون

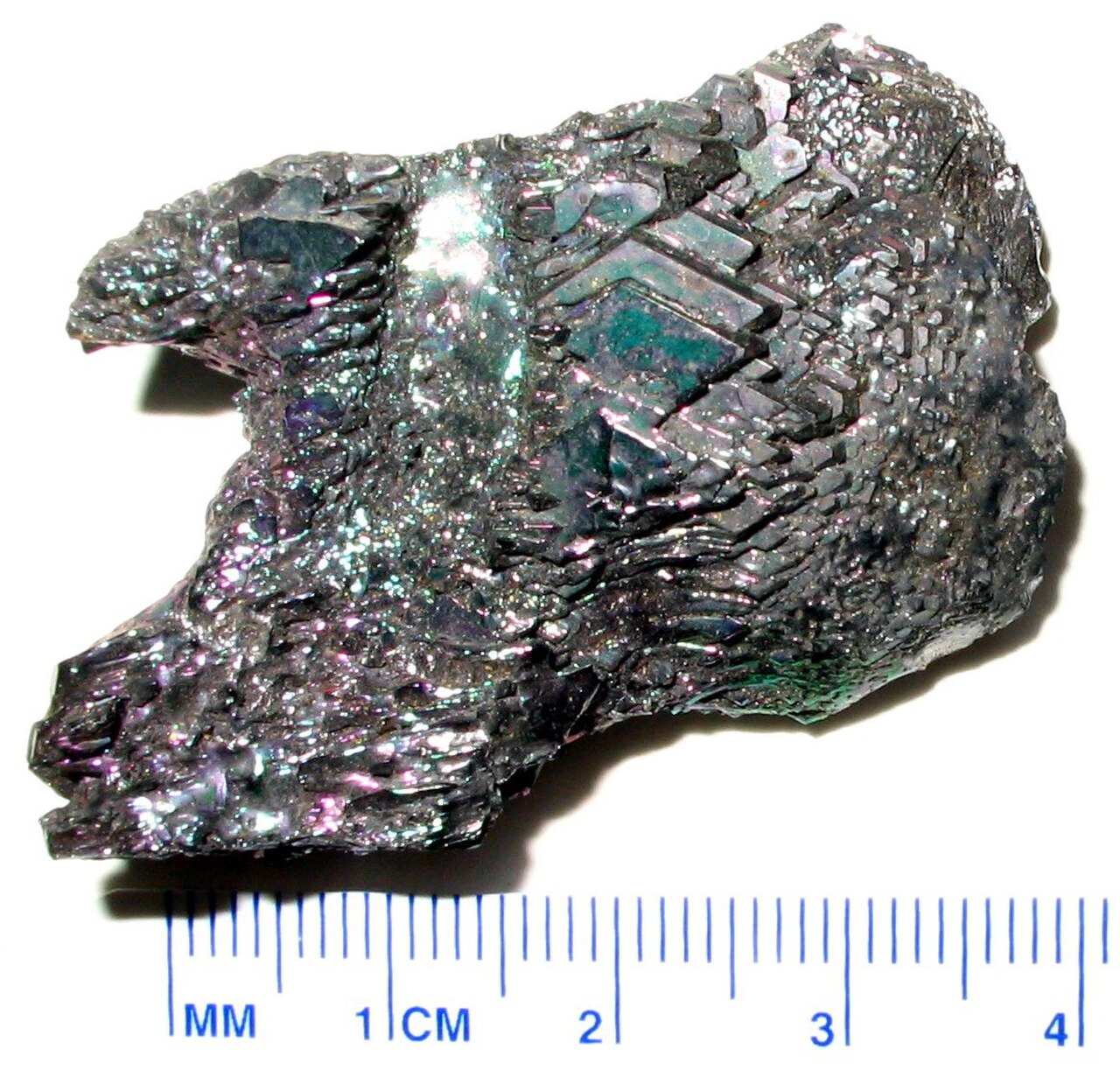

كربيد السيليكون، صورة تم التقاطها تحت المجهر المجسم.

يوجد كربيد السيليكون في حوالي 250 شكلًا بلوريًا. [32] من خلال التحلل الحراري الجوي الخامل للبوليمرات ما قبل السيراميكية ، يتم أيضًا إنتاج كربيد السيليكون في شكل زجاجي غير متبلور. [33] يتميز تعدد أشكال SiC بعائلة كبيرة من الهياكل البلورية المتشابهة تسمى الأنواع المتعددة. وهي أشكال مختلفة من نفس المركب الكيميائي متطابقة في بعدين وتختلف في البعد الثالث. وبالتالي، يمكن اعتبارها طبقات مكدسة في تسلسل معين. [34]

كربيد السيليكون ألفا (α-SiC) هو الشكل الأكثر شيوعًا ، ويتكون عند درجات حرارة أعلى من 1700 درجة مئوية وله بنية بلورية سداسية (مشابهة للورتزيت ). يتشكل التعديل بيتا (β-SiC)، مع بنية بلورية من مزيج الزنك (مشابهة للماس )، عند درجات حرارة أقل من 1700 درجة مئوية. [35] حتى وقت قريب، كان للشكل بيتا استخدامات تجارية قليلة نسبيًا، على الرغم من وجود اهتمام متزايد الآن باستخدامه كداعم للمحفزات غير المتجانسة ، نظرًا لمساحته السطحية الأعلى مقارنة بالشكل ألفا.

خصائص الأنواع المتعددة الرئيسية من SiC [5] [27]
متعدد الأنواع 3ج(β) 4 ساعات 6H(α)
البنية البلورية مزيج الزنك (مكعب) سداسي الشكل سداسي الشكل
مجموعة الفضاء ت 2 د -ف 4 3م ج 4 6ف -ب6 3 م ج ج 4 6ف -ب6 3 م ج
رمز بيرسون سي اف 8 إتش بي 8 إتش بي 12
ثوابت الشبكة (Å) 4.3596 3.0730؛ 10.053 3.0810؛ 15.12
الكثافة (جم/سم 3 ) 3.21 3.21 3.21
فجوة النطاق (إلكترون فولت) 2.36 3.23 3.05
معامل الحجم (جيجا باسكال) 250 220 220
الموصلية الحرارية (W⋅m −1 ⋅K −1 )
عند 300 K (انظر [36] [37] لمعرفة الاعتماد على درجة الحرارة) 		320 348 325
معامل التمدد الحراري (10 −6 K −1 )
عند 300 K (انظر [38] لمعرفة الاعتماد على درجة الحرارة) 		-- 2.28 (⊥ ج )؛ 2.49 (∥ ج ) 2.25

يُعد كربيد السيليكون النقي عديم اللون. وينتج اللون البني إلى الأسود للمنتج الصناعي عن شوائب الحديد . [39] ويعود اللمعان الشبيه بألوان قوس قزح للبلورات إلى تداخل الطبقة الرقيقة من ثاني أكسيد السيليكون التي تتكون على السطح.

تجعل درجة حرارة التسامي العالية لـ SiC (حوالي 2700 درجة مئوية) مفيدة للمحامل وأجزاء الفرن. لا يذوب كربيد السيليكون ولكنه يبدأ في التسامي بالقرب من 2700 درجة مئوية مثل الجرافيت، حيث يكون ضغط بخاره ملحوظًا بالقرب من تلك الدرجة. كما أنه خامل كيميائيًا للغاية، ويرجع ذلك جزئيًا إلى تكوين طبقة رقيقة خاملة من SiO 2. يوجد حاليًا اهتمام كبير باستخدامه كمادة أشباه موصلات في الإلكترونيات، حيث تجعله موصليته الحرارية العالية وقوة انهيار المجال الكهربائي العالية وكثافة التيار الأقصى العالية أكثر وعدًا من السيليكون للأجهزة عالية الطاقة. [40] يتمتع SiC بمعامل تمدد حراري منخفض جدًا يبلغ حوالي 2.3 × 10 −6 K −1 بالقرب من 300 K (لـ 4H و 6H SiC) ولا يتعرض لأي انتقالات طورية في نطاق درجة الحرارة من 5 K إلى 340 K مما قد يتسبب في انقطاعات في معامل التمدد الحراري. [19] [38]

الموصلية الكهربائية

كربيد السيليكون هو شبه موصل ، يمكن تشويبه من النوع n بالنيتروجين أو الفوسفور ومن النوع p بالبيريليوم أو البورون أو الألومنيوم أو الجاليوم . [5] تم تحقيق التوصيل المعدني عن طريق التشويب الثقيل بالبورون أو الألومنيوم أو النيتروجين.

تم الكشف عن الموصلية الفائقة في 3C-SiC:Al و3C-SiC:B و6H-SiC:B عند درجات حرارة مماثلة ~1.5 كلفن. [35] [41] ومع ذلك، لوحظ فرق حاسم في سلوك المجال المغناطيسي بين التشويب بالألمنيوم والبورون: 3C-SiC:Al هو من النوع II . في المقابل، 3C-SiC:B هو من النوع I ، كما هو الحال مع 6H-SiC:B. وبالتالي يبدو أن خصائص الموصلية الفائقة تعتمد على الشوائب (B مقابل Al) أكثر من اعتمادها على البولي تايب (3C- مقابل 6H-). وفي محاولة لتفسير هذا الاعتماد، لوحظ أن B يحل محل C في SiC، لكن Al يحل محل Si. لذلك، "يرى" Al وB بيئات مختلفة، في كلا النوعين. [42]

الاستخدامات

أدوات الكشط والقطع

أقراص القطع المصنوعة من SiC

في الفنون، يعد كربيد السيليكون مادة كاشطة شائعة في صناعة الأحجار الكريمة الحديثة بسبب متانتها وانخفاض تكلفة المادة. في التصنيع، يتم استخدامه لصلابته في عمليات تصنيع المواد الكاشطة مثل الطحن والشحذ والقطع بنفث الماء والنفخ الرملي . يوفر SiC بديلاً أكثر حدة وصلابة للنفخ الرملي مقارنة بأكسيد الألومنيوم . يتم تغليف جزيئات كربيد السيليكون بالورق لإنشاء ورق الصنفرة وشريط الإمساك على ألواح التزلج . [43]

في عام 1982 تم اكتشاف مركب قوي بشكل استثنائي من أكسيد الألومنيوم وشعيرات كربيد السيليكون . استغرق تطوير هذا المركب المنتج في المختبر إلى منتج تجاري ثلاث سنوات فقط. في عام 1985، تم طرح أول أدوات قطع تجارية مصنوعة من هذا المركب المقوى بشعيرات كربيد السيليكون والألومينا في السوق. [44]

المواد البنيوية

يستخدم كربيد السيليكون في صناعة ألواح الصدمات للسترات الواقية من الرصاص

في ثمانينيات وتسعينيات القرن العشرين، تمت دراسة كربيد السيليكون في العديد من برامج البحث الخاصة بتوربينات الغاز عالية الحرارة في أوروبا واليابان والولايات المتحدة . كانت المكونات مخصصة لاستبدال شفرات توربينات سبائك النيكل الفائقة أو ريش الفوهات. [45] ومع ذلك، لم تسفر أي من هذه المشاريع عن كمية إنتاج، ويرجع ذلك أساسًا إلى انخفاض مقاومتها للصدمات وانخفاض صلابة الكسر . [46]

مثل السيراميك الصلب الآخر (وبالتحديد الألومينا وكربيد البورون )، يستخدم كربيد السيليكون في الدروع المركبة (على سبيل المثال درع تشوبهام )، وفي الألواح الخزفية في السترات الواقية من الرصاص. استخدم جلد التنين ، الذي أنتجته شركة بيناكل آرمور ، أقراصًا من كربيد السيليكون. [47] يمكن تسهيل تحسين صلابة الكسر في درع كربيد السيليكون من خلال ظاهرة نمو الحبيبات غير الطبيعية أو AGG. قد يعمل نمو حبيبات كربيد السيليكون الطويلة بشكل غير طبيعي على إضفاء تأثير تقوية من خلال جسر التشقق، على غرار تقوية الشعيرات. تم الإبلاغ عن تأثيرات تقوية AGG مماثلة في نيتريد السيليكون (Si 3 N 4 ). [48]

يُستخدم كربيد السيليكون كمواد داعمة وأرفف في الأفران ذات درجات الحرارة العالية مثل حرق السيراميك أو دمج الزجاج أو صب الزجاج. أرفف أفران كربيد السيليكون أخف وزنًا وأكثر متانة من أرفف الألومينا التقليدية. [49]

في ديسمبر 2015، تم ذكر حقن جسيمات نانوية من كربيد السيليكون في المغنيسيوم المنصهر كطريقة لإنتاج سبيكة بلاستيكية قوية جديدة مناسبة للاستخدام في مجال الطيران والفضاء والسيارات والإلكترونيات الدقيقة. [50]

قطع غيار السيارات

قرص الفرامل المصنوع من كربيد السيليكون "الكربون والسيراميك" في سيارة بورشه كاريرا جي تي

تُستخدم المركبات الكربونية-الكربونية المخترقة بالسيليكون في أقراص الفرامل "السيراميكية" عالية الأداء ، حيث إنها قادرة على تحمل درجات الحرارة العالية. يتفاعل السيليكون مع الجرافيت في المركبات الكربونية-الكربونية ليتحول إلى كربيد السيليكون المقوى بألياف الكربون (C/SiC). تُستخدم أقراص الفرامل هذه في بعض السيارات الرياضية التي تسير على الطرق، والسيارات الخارقة، بالإضافة إلى سيارات الأداء الأخرى بما في ذلك بورشه كاريرا جي تي ، وبوجاتي فيرون ، وشيفروليه كورفيت ZR1 ، وماكلارين بي1 ، [51] وبنتلي ، وفيراري ، ولامبورجيني وبعض سيارات أودي عالية الأداء. يُستخدم كربيد السيليكون أيضًا في شكل متكلس لمرشحات جسيمات الديزل . [52] كما يُستخدم أيضًا كمادة مضافة للزيت [ مشكوك فيه - ناقش ] [ بحاجة لتوضيح ] لتقليل الاحتكاك والانبعاثات والتوافقيات. [53] [54]

بوتقات الصب

يستخدم SiC في الأواني المخصصة لحمل المعادن المنصهرة في تطبيقات المسابك الصغيرة والكبيرة. [55] [56]

الأنظمة الكهربائية

كان أقدم تطبيق كهربائي لـ SiC هو الحماية من زيادة التيار في مانعات الصواعق في أنظمة الطاقة الكهربائية. يجب أن تظهر هذه الأجهزة مقاومة عالية حتى يصل الجهد عبرها إلى عتبة معينة V T وعند هذه النقطة يجب أن تنخفض مقاومتها إلى مستوى أقل وتحافظ على هذا المستوى حتى ينخفض ​​الجهد المطبق إلى أقل من V T مما يؤدي إلى تدفق التيار إلى الأرض. [57]

تم التعرف في وقت مبكر [ متى؟ ] على أن SiC لديه مثل هذه المقاومة المعتمدة على الجهد، وبالتالي تم توصيل أعمدة من حبيبات SiC بين خطوط الطاقة ذات الجهد العالي والأرض. عندما تؤدي ضربة البرق إلى الخط إلى رفع جهد الخط بدرجة كافية، فإن عمود SiC سيوصل، مما يسمح للتيار الضار بالمرور دون ضرر إلى الأرض بدلاً من طول خط الطاقة. أثبتت أعمدة SiC أنها توصل بشكل كبير عند جهد التشغيل العادي لخطوط الطاقة وبالتالي كان لا بد من وضعها في سلسلة مع فجوة شرارة . يتم تأين فجوة الشرارة هذه وجعلها موصلة عندما ترفع البرق جهد موصل خط الطاقة، وبالتالي ربط عمود SiC بشكل فعال بين موصل الطاقة والأرض. فجوات الشرارة المستخدمة في مانعات الصواعق غير موثوقة، إما أنها تفشل في ضرب قوس كهربائي عند الحاجة أو تفشل في إيقاف التشغيل بعد ذلك، في الحالة الأخيرة بسبب فشل المادة أو التلوث بالغبار أو الملح. كان استخدام أعمدة SiC يهدف في الأصل إلى القضاء على الحاجة إلى فجوة الشرارة في مانعات الصواعق. تم استخدام مانعات الصواعق المصنوعة من كربيد السيليكون ذات الفجوات للحماية من الصواعق وتم بيعها تحت أسماء تجارية مثل GE و Westinghouse وغيرها. وقد تم استبدال مانعات الصواعق المصنوعة من كربيد السيليكون ذات الفجوات بشكل كبير بمضادات الصواعق غير ذات الفجوات التي تستخدم أعمدة من حبيبات أكسيد الزنك . [58]

عناصر الدائرة الإلكترونية

كان كربيد السيليكون أول مادة شبه موصلة ذات أهمية تجارية. وقد حصل هنري هاريسون تشيس دنوودي على براءة اختراع لصمام ثنائي كاشف راديوي بلوري من نوع "كربيد السيليكون الاصطناعي" في عام 1906. وقد وجد هذا الصمام استخدامًا مبكرًا في أجهزة الاستقبال على متن السفن.

الأجهزة الإلكترونية القوية

في عام 1993، اعتُبر كربيد السيليكون من أشباه الموصلات في كل من البحث والإنتاج الضخم المبكر ، مما يوفر مزايا للأجهزة السريعة عالية الحرارة و/أو عالية الجهد. كانت أول الأجهزة المتاحة هي ثنائيات شوتكي ، تليها ترانزستورات FET ذات البوابة الوصلية وترانزستورات MOSFET للتبديل عالي الطاقة. تم وصف الترانزستورات ثنائية القطب والثايرستورات . [40]

كانت المشكلة الرئيسية لتسويق SiC هي القضاء على العيوب: خلع الحافة، وخلع اللولب (كل من القلب المجوف والمغلق)، والعيوب المثلثية وخلع المستوى القاعدي. [59] ونتيجة لذلك، أظهرت الأجهزة المصنوعة من بلورات SiC في البداية أداءً ضعيفًا في الحجب العكسي، على الرغم من أن الباحثين كانوا يجدون بشكل مبدئي حلولاً لتحسين أداء الانهيار. [60] وبصرف النظر عن جودة البلورة، فإن المشاكل المتعلقة بواجهة SiC مع ثاني أكسيد السيليكون أعاقت تطوير MOSFETs القائمة على SiC والترانزستورات ثنائية القطب ذات البوابة المعزولة . على الرغم من أن الآلية لا تزال غير واضحة، إلا أن النترتة قللت بشكل كبير من العيوب التي تسبب مشاكل الواجهة. [61]

في عام 2008، تم طرح أول ترانزستورات JFET التجارية المصنفة عند 1200 فولت في السوق، [62] تلاها في عام 2011 أول ترانزستورات MOSFET التجارية المصنفة عند 1200 فولت. تتوفر ترانزستورات JFET الآن مصنفة عند 650 فولت إلى 1700 فولت بمقاومة منخفضة تصل إلى 25 مللي أوم. بجانب مفاتيح SiC وثنائيات Schottky SiC (أيضًا ثنائيات حاجز Schottky، SBD ) في حزم TO-247 و TO-220 الشهيرة ، بدأت الشركات في وقت سابق في تنفيذ الرقائق العارية في وحدات الإلكترونيات الكهربائية الخاصة بها .

انتشرت ثنائيات SiC SBD على نطاق واسع في السوق حيث يتم استخدامها في دوائر PFC ووحدات الطاقة IGBT . [63] تقدم مؤتمرات مثل المؤتمر الدولي لأنظمة إلكترونيات الطاقة المتكاملة (CIPS) تقارير منتظمة حول التقدم التكنولوجي لأجهزة الطاقة SiC. التحديات الرئيسية لإطلاق العنان الكامل لقدرات أجهزة الطاقة SiC هي:

  • محرك البوابة: غالبًا ما تتطلب أجهزة SiC مستويات جهد محرك البوابة التي تختلف عن نظيراتها من السيليكون وقد تكون غير متماثلة، على سبيل المثال، +20 فولت و-5 فولت. [64]
  • التعبئة والتغليف: قد تتمتع رقائق SiC بكثافة طاقة أعلى من أجهزة الطاقة المصنوعة من السيليكون وتكون قادرة على التعامل مع درجات حرارة أعلى تتجاوز حد السيليكون البالغ 150 درجة مئوية. هناك حاجة إلى تقنيات ربط القالب الجديدة مثل التلبيد لإخراج الحرارة بكفاءة من الأجهزة وضمان اتصال موثوق به. [65]

بدءًا من طراز Tesla Model 3، تستخدم العاكسات في وحدة القيادة 24 زوجًا من رقائق MOSFET المصنوعة من كربيد السيليكون (SiC) المصنفة لجهد 650 فولت لكل منها. في هذه الحالة، أعطى كربيد السيليكون لشركة Tesla ميزة كبيرة على الرقائق المصنوعة من السيليكون من حيث الحجم والوزن. يخطط عدد من مصنعي السيارات لدمج كربيد السيليكون في الأجهزة الإلكترونية القوية في منتجاتهم. ومن المتوقع حدوث زيادة كبيرة في إنتاج كربيد السيليكون، بدءًا من مصنع كبير افتتحته شركة Wolfspeed في عام 2022 ، في شمال ولاية نيويورك. [66] [67]

LED فوق بنفسجي (يعتمد على InGaN )

مصابيح LED

تم اكتشاف ظاهرة الإضاءة الكهربائية في عام 1907 باستخدام كربيد السيليكون، وكانت بعض مصابيح LED التجارية الأولى مبنية على هذه المادة. عندما قدمت شركة جنرال إلكتريك الأمريكية مصباح الحالة الصلبة SSL-1 في مارس 1967، باستخدام شريحة صغيرة من SiC شبه الموصل لإصدار نقطة من الضوء الأصفر، كان حينها أكثر مصابيح LED سطوعًا في العالم. [68] بحلول عام 1970، تم الاستيلاء عليها بواسطة مصابيح LED الحمراء الأكثر سطوعًا، ولكن استمر تصنيع مصابيح LED الصفراء المصنوعة من 3C-SiC في الاتحاد السوفيتي في السبعينيات [69] ومصابيح LED الزرقاء (6H-SiC) في جميع أنحاء العالم في الثمانينيات. [70]

سرعان ما توقف إنتاج LED الكربيدي عندما أظهرت مادة مختلفة، نتريد الجاليوم ، انبعاثًا أكثر سطوعًا بمقدار 10-100 مرة. يرجع هذا الاختلاف في الكفاءة إلى فجوة النطاق غير المباشرة غير المواتية لـ SiC، في حين أن GaN لها فجوة نطاق مباشرة تفضل انبعاث الضوء. ومع ذلك، لا يزال SiC أحد مكونات LED المهمة: فهو ركيزة شائعة لزراعة أجهزة GaN، كما أنه يعمل كموزع للحرارة في مصابيح LED عالية الطاقة. [70]

علم الفلك

إن معامل التمدد الحراري المنخفض، [38] والصلابة العالية، والصلابة والتوصيل الحراري تجعل كربيد السيليكون مادة مرآة مرغوبة للتلسكوبات الفلكية . تم توسيع نطاق تقنية النمو ( الترسيب الكيميائي للبخار ) لإنتاج أقراص من كربيد السيليكون متعدد البلورات يصل قطرها إلى 3.5 متر (11 قدمًا)، والعديد من التلسكوبات مثل تلسكوب هيرشل الفضائي مجهزة بالفعل ببصريات SiC، [71] [72] بالإضافة إلى أن أنظمة المركبات الفضائية لمرصد جايا الفضائي مثبتة على إطار صلب من كربيد السيليكون، مما يوفر بنية مستقرة لن تتمدد أو تنكمش بسبب الحرارة.

قياس الحرارة باستخدام خيوط رقيقة

اختبار اللهب وألياف SiC المتوهجة. يبلغ ارتفاع اللهب حوالي 7 سم (2.8 بوصة).

تُستخدم ألياف كربيد السيليكون لقياس درجات حرارة الغاز في تقنية بصرية تسمى قياس الحرارة باستخدام خيوط رقيقة. وتتضمن هذه التقنية وضع خيوط رقيقة في تيار غاز ساخن. ويمكن ربط الانبعاثات الإشعاعية من الخيوط بدرجة حرارة الخيوط. والخيوط عبارة عن ألياف كربيد السيليكون يبلغ قطرها 15 ميكرومترًا، أي ما يقرب من خُمس قطر شعرة الإنسان. ولأن الألياف رقيقة للغاية، فإنها لا تفعل الكثير لإزعاج اللهب وتظل درجة حرارتها قريبة من درجة حرارة الغاز المحلي. ويمكن قياس درجات حرارة تتراوح بين 800 و2500 كلفن. [73] [74]

عناصر التسخين

توجد إشارات إلى عناصر التسخين المصنوعة من كربيد السيليكون منذ أوائل القرن العشرين عندما تم إنتاجها بواسطة شركة Acheson's Carborundum Co. في الولايات المتحدة وشركة EKL في برلين. يوفر كربيد السيليكون درجات حرارة تشغيل أعلى مقارنة بالسخانات المعدنية. تُستخدم عناصر كربيد السيليكون اليوم في صهر الزجاج والمعادن غير الحديدية، والمعالجة الحرارية للمعادن، وإنتاج الزجاج العائم ، وإنتاج السيراميك والمكونات الإلكترونية، ومشعلات الاشتعال في مصابيح الإرشاد للسخانات الغازية، إلخ. [75]

الحماية من الحرارة

تتضمن طبقة الحماية الحرارية الخارجية للدرع الحراري القابل للنفخ LOFTID التابع لوكالة ناسا سيراميكًا منسوجًا مصنوعًا من كربيد السيليكون، مع ألياف ذات قطر صغير جدًا بحيث يمكن تجميعها وغزلها في خيوط. [76]

التطبيقات النووية

بسبب قدرة SiC الاستثنائية على امتصاص النيوترونات ، يتم استخدامه كغطاء للوقود في المفاعلات النووية وكمادة لاحتواء النفايات النووية . [77] كما يتم استخدامه في إنتاج أجهزة الكشف عن الإشعاع لمراقبة مستويات الإشعاع في المنشآت النووية، والمراقبة البيئية، والتصوير الطبي . [78] مرة أخرى، يتم تطوير أجهزة استشعار SiC والإلكترونيات لتطبيقات المفاعلات النووية المحتملة للطاقة النووية المريخية المستقبلية ومحطات الطاقة النووية الصغيرة الأرضية الناشئة. [79]

جزيئات الوقود النووي والكسوة

يُعد كربيد السيليكون مادة مهمة في جزيئات الوقود المطلية بـ TRISO ، وهو نوع الوقود النووي الموجود في المفاعلات المبردة بالغاز عالية الحرارة مثل مفاعل Pebble Bed . توفر طبقة من كربيد السيليكون دعمًا هيكليًا لجزيئات الوقود المطلية وهي الحاجز الرئيسي للانتشار لإطلاق منتجات الانشطار. [80]

تم إجراء تحقيقات حول استخدام مادة كربيد السيليكون المركبة كبديل لكسوة الزركالوي في مفاعلات الماء الخفيف . أحد أسباب هذا التحقيق هو أن الزركالوي يتعرض لهشاشة الهيدروجين نتيجة لتفاعل التآكل مع الماء. يؤدي هذا إلى انخفاض في صلابة الكسر مع زيادة الكسر الحجمي للهيدريدات الشعاعية. تزداد هذه الظاهرة بشكل كبير مع زيادة درجة الحرارة على حساب المادة. [81] لا يتعرض غلاف كربيد السيليكون لنفس التدهور الميكانيكي، ولكنه بدلاً من ذلك يحتفظ بخصائص القوة مع زيادة درجة الحرارة. يتكون المركب من ألياف SiC ملفوفة حول طبقة داخلية من SiC ومحاطة بطبقة خارجية من SiC. [82] تم الإبلاغ عن مشاكل في القدرة على ربط قطع مركب SiC. [83]

مجوهرات

خاتم الخطوبة المصنوع من حجر الموزانيت

يُطلق على كربيد السيليكون، باعتباره حجرًا كريمًا يستخدم في المجوهرات ، اسم "المويسانيت الصناعي" أو "المويسانيت" فقط بعد اسم المعدن. يشبه المويسانيت الماس في عدة جوانب مهمة: فهو شفاف وصلب (9-9.5 على مقياس موس ، مقارنة بـ 10 للماس)، مع معامل انكسار يتراوح بين 2.65 و2.69 (مقارنة بـ 2.42 للماس). والمويسانيت أصعب إلى حد ما من الزركونيا المكعبة الشائعة . وعلى عكس الماس، يمكن أن يكون المويسانيت ثنائي الانكسار بقوة . ولهذا السبب، تُقطع جواهر المويسانيت على طول المحور البصري للبلورة لتقليل تأثيرات ثنائية الانكسار. وهو أخف وزنًا (كثافة 3.21 جم/سم 3 مقابل 3.53 جم/سم 3 )، وأكثر مقاومة للحرارة من الماس. وينتج عن هذا حجر ذو لمعان أعلى وأوجه أكثر حدة ومرونة جيدة. يمكن وضع أحجار الموزانيت السائبة مباشرة في قوالب حلقات الشمع لصب الشمع المفقود، كما يمكن وضع الماس، [84] حيث يظل الموزانيت غير تالف بسبب درجات الحرارة التي تصل إلى 1800 درجة مئوية (3270 درجة فهرنهايت). أصبح الموزانيت شائعًا كبديل للماس، وقد يتم التعرف عليه بشكل خاطئ على أنه ماس، لأن موصليته الحرارية أقرب إلى الماس من أي بديل آخر. لا تستطيع العديد من أجهزة اختبار الماس الحراري التمييز بين الموزانيت والماس، لكن الجوهرة مميزة في ازدواجية الانكسار وفلوريسنت أخضر أو ​​أصفر طفيف للغاية تحت ضوء الأشعة فوق البنفسجية. تحتوي بعض أحجار الموزانيت أيضًا على شوائب منحنية تشبه الخيوط، والتي لا تحتوي عليها الماس أبدًا. [85]

انتاج الصلب

قطعة من كربيد السيليكون المستخدمة في صناعة الفولاذ

يعمل كربيد السيليكون، المذاب في فرن الأكسجين الأساسي المستخدم في صناعة الفولاذ ، كوقود . تسمح الطاقة الإضافية المحررة للفرن بمعالجة المزيد من الخردة بنفس شحنة المعدن الساخن. يمكن استخدامه أيضًا لرفع درجات حرارة الصنبور وضبط محتوى الكربون والسيليكون. كربيد السيليكون أرخص من مزيج من الفيروسيليكون والكربون، وينتج فولاذًا أنظف وانبعاثات أقل بسبب انخفاض مستويات العناصر النزرة ، وله محتوى غازي منخفض، ولا يخفض درجة حرارة الفولاذ. [86]

دعم المحفز

إن المقاومة الطبيعية للأكسدة التي يظهرها كربيد السيليكون، فضلاً عن اكتشاف طرق جديدة لتصنيع شكل β-SiC المكعب، بمساحة سطحه الأكبر، أدت إلى اهتمام كبير باستخدامه كداعم محفز غير متجانس . وقد تم بالفعل استخدام هذا الشكل كداعم محفز لأكسدة الهيدروكربونات ، مثل n- البيوتان ، إلى أنهيدريد الماليك . [87] [88]

طباعة الكاربورندوم

يستخدم كربيد السيليكون في طباعة الكربوروندوم - وهي تقنية طباعة بالكولاجراف . يتم وضع حبيبات الكربوروندوم في عجينة على سطح لوح من الألومنيوم. عندما يجف المعجون، يتم وضع الحبر واحتجازه في سطحه الحبيبي، ثم مسحه من المناطق العارية من اللوحة. ثم يتم طباعة لوحة الحبر على الورق في مكبس سرير دوار يستخدم في طباعة النقش الغائر . والنتيجة هي طباعة علامات مرسومة بارزة على الورق.

تُستخدم حبيبات الكربوروندوم أيضًا في الطباعة الحجرية. يسمح حجم جزيئاتها الموحد باستخدامها لـ "تحبيب" الحجر لإزالة الصورة السابقة. في عملية مماثلة للصنفرة، يتم وضع حبيبات الكربوروندوم الخشنة على الحجر والعمل عليها باستخدام Levigator، عادةً ما تكون لوحة مستديرة لامركزية على عمود عمودي، ثم يتم وضع حبيبات أدق وأدق تدريجيًا حتى يصبح الحجر نظيفًا. يؤدي هذا إلى إنشاء سطح حساس للشحوم. [89]

إنتاج الجرافين

يمكن استخدام كربيد السيليكون في إنتاج الجرافين بسبب خواصه الكيميائية التي تعزز إنتاج الجرافين على سطح هياكل نانوية من كربيد السيليكون.

عندما يتعلق الأمر بإنتاجه، يستخدم السيليكون في المقام الأول كركيزة لنمو الجرافين. ولكن هناك في الواقع عدة طرق يمكن استخدامها لنمو الجرافين على كربيد السيليكون. تتكون طريقة النمو بالتسامي المتحكم فيه بالاحتجاز (CCS) من شريحة SiC يتم تسخينها تحت الفراغ باستخدام الجرافيت. ثم يتم إطلاق الفراغ تدريجيًا للتحكم في نمو الجرافين. تنتج هذه الطريقة طبقات الجرافين ذات الجودة الأعلى. ولكن تم الإبلاغ عن طرق أخرى لإنتاج نفس المنتج أيضًا.

هناك طريقة أخرى لزراعة الجرافين وهي التحلل الحراري لـ SiC عند درجة حرارة عالية داخل الفراغ. [90] ولكن تبين أن هذه الطريقة تنتج طبقات من الجرافين تحتوي على حبيبات أصغر داخل الطبقات. [91] لذلك، كانت هناك جهود لتحسين جودة وإنتاج الجرافين. إحدى هذه الطرق هي إجراء عملية الجرافيت خارج الموقع لـ SiC المنتهي بالسيليكون في جو يتكون من الأرجون. وقد أثبتت هذه الطريقة أنها تنتج طبقات من الجرافين بأحجام مجال أكبر من الطبقة التي يمكن تحقيقها من خلال طرق أخرى. يمكن أن تكون هذه الطريقة الجديدة قابلة للتطبيق للغاية لصنع جرافين عالي الجودة للعديد من التطبيقات التكنولوجية.

عندما يتعلق الأمر بفهم كيفية أو متى يتم استخدام هذه الطرق لإنتاج الجرافين، فإن معظمها ينتج أو ينمي هذا الجرافين على SiC في بيئة تمكن النمو. يتم استخدامه في أغلب الأحيان في درجات حرارة أعلى إلى حد ما (مثل 1300 درجة مئوية) بسبب الخصائص الحرارية لـ SiC. [92] ومع ذلك، كانت هناك إجراءات معينة تم إجراؤها ودراستها والتي يمكن أن تسفر عن طرق تستخدم درجات حرارة أقل للمساعدة في تصنيع الجرافين. وبشكل أكثر تحديدًا، لوحظ أن هذا النهج المختلف لنمو الجرافين ينتج الجرافين في بيئة درجة حرارة تبلغ حوالي 750 درجة مئوية. تتضمن هذه الطريقة الجمع بين طرق معينة مثل الترسيب الكيميائي للبخار (CVD) وفصل السطح. وعندما يتعلق الأمر بالركيزة، فإن الإجراء يتكون من طلاء ركيزة SiC بأغشية رقيقة من معدن انتقالي. وبعد المعالجة الحرارية السريعة لهذه المادة، تصبح ذرات الكربون أكثر وفرة عند الواجهة السطحية لفيلم المعدن الانتقالي مما ينتج عنه الجرافين. وقد وجد أن هذه العملية تنتج طبقات جرافين أكثر استمرارية في جميع أنحاء سطح الركيزة. [93]

الفيزياء الكمومية

يمكن لكربيد السيليكون استضافة عيوب نقطية في الشبكة البلورية، والتي تُعرف باسم مراكز الألوان . يمكن لهذه العيوب أن تنتج فوتونات مفردة عند الطلب وبالتالي تعمل كمنصة لمصدر فوتون واحد . [94] مثل هذا الجهاز هو مورد أساسي للعديد من التطبيقات الناشئة لعلم المعلومات الكمومية. إذا ضخ المرء مركزًا ملونًا عبر مصدر بصري خارجي أو تيار كهربائي، فسيتم إحضار مركز اللون إلى الحالة المثارة ثم يسترخي مع انبعاث فوتون واحد. [95] [96]

أحد العيوب النقطية المعروفة في كربيد السيليكون هو الفراغ الثنائي الذي له بنية إلكترونية مماثلة لمركز الفراغ النيتروجيني في الماس. في 4H-SiC، يكون للفراغ الثنائي أربعة تكوينات مختلفة تتوافق مع أربعة خطوط فونون صفرية (ZPL). تُكتب قيم ZPL هذه باستخدام الترميز V Si -V C ووحدة eV: hh(1.095)، kk(1.096)، kh(1.119)، وhk(1.150). [97]

دليل قضبان الصيد

يستخدم كربيد السيليكون في تصنيع أدلة الصيد بسبب متانته ومقاومته للتآكل. [98] يتم تركيب حلقات كربيد السيليكون في إطار دليل، مصنوع عادةً من الفولاذ المقاوم للصدأ أو التيتانيوم الذي يمنع الخط من ملامسة قطعة القضيب. توفر الحلقات سطح احتكاك منخفض مما يحسن مسافة الصب مع توفير صلابة كافية تمنع التآكل من خط الصيد المضفر. [99]

طلاءات الفخار

يستخدم كربيد السيليكون كمكون خام في بعض أنواع الطلاء المطبق على السيراميك. وفي درجات الحرارة المرتفعة، يمكنه تقليل أكاسيد المعادن التي تشكل السيليكا وثاني أكسيد الكربون. ويمكن استخدام هذا في صنع رغوة الطلاء وتكوين الحفرة بسبب غاز ثاني أكسيد الكربون المتصاعد، أو لتقليل أكاسيد الصبغة وتحقيق ألوان مثل اللون الأحمر النحاسي الذي لا يمكن تحقيقه إلا في عملية الاختزال التي تعمل بالوقود في فرن كهربائي. [100]

انظر أيضا

مراجع

  1. ^ دليل الجيب للمخاطر الكيميائية الصادر عن المعهد الوطني للسلامة والصحة المهنية. "#0555". المعهد الوطني للسلامة والصحة المهنية (NIOSH).
  2. ^ ab Haynes, William M., ed. (2011). CRC Handbook of Chemistry and Physics (92nd ed.). بوكا راتون، فلوريدا: CRC Press . ص. 4.88. ISBN 1-4398-5511-0.
  3. ^ Pubchem. "كربيد السيليكون". pubchem.ncbi.nlm.nih.gov . تم الاسترجاع في 2018-11-27 .
  4. ^ Haynes, William M., ed. (2011). CRC Handbook of Chemistry and Physics (92nd ed.). Boca Raton, FL: CRC Press . p. 4.135. ISBN 1-4398-5511-0.
  5. ^ abc "خصائص كربيد السيليكون (SiC)". معهد Ioffe . تم الاسترجاع في 2009-06-06 .
  6. ^ "جرد C&L". echa.europa.eu . تم الاسترجاع في 12 ديسمبر 2021 .
  7. ^ مواسان ، هنري (1904). "جديد يبحث عن نيزك كانون ديابلو". يحاسبنا . 139 : 773-86.
  8. ^ دي بييرو س.؛ جنوس إي.؛ جروبيتي بي إتش؛ أرمبروستر تي.؛ بيرناسكوني إس إم وأولمر بي. (2003). "المويسانيت المكون للصخور (كربيد السيليكون ألفا الطبيعي)". مجلة علم المعادن الأمريكية . 88 (11-12): 1817-21. رمز Bibcode :2003AmMin..88.1817D. doi :10.2138/am-2003-11-1223. S2CID  128600868.
  9. ^ كيلي، جيم. "الطبيعة الفلكية لكربيد السيليكون". كلية لندن الجامعية . مؤرشف من الأصل في 4 مايو 2017. تم الاسترجاع 2009-06-06 .
  10. ^ Weimer, AW (1997). تخليق ومعالجة مواد الكربيد والنتريد والبوريد. Springer. ص 115. ISBN 978-0-412-54060-8.
  11. ^ Encyclopædia Britannica، eb.com
  12. ^ Acheson, G. (1893) براءة اختراع أمريكية رقم 492,767 "إنتاج مادة كربونية بلورية اصطناعية"
  13. ^ "صناعة الكربوروندوم- صناعة جديدة". مجلة ساينتفك أمريكان . 7 أبريل 1894. مؤرشف من الأصل في 23 يناير 2009. تم الاسترجاع في 2009-06-06 .
  14. ^ مابيري ، تشارلز ف. (1900). "ملاحظات، على كاربورندوم". مجلة الجمعية الكيميائية الأمريكية . الثاني والعشرون (الجزء الثاني): 706-707. دوى :10.1021/ja02048a014 . تم الاسترجاع 2007-10-28 .
  15. ^ دنوودي، هنري إتش سي (1906) براءة اختراع أمريكية رقم 837،616 نظام التلغراف اللاسلكي (كاشف كربيد السيليكون)
  16. ^ هارت، جيفري أ.؛ ستيفاني آن لينواي؛ توماس مورثا. "تاريخ شاشات العرض الكهروضوئية". مؤرشف من الأصل في 2012-04-30 . تم الاسترجاع في 2005-06-21 .
  17. ^ فلاسوف، إيه إس؛ وآخرون (1991). "الحصول على كربيد السيليكون من قشور الأرز". المواد الحرارية والسيراميك الصناعي . 32 (9-10): 521-523. doi :10.1007/bf01287542. S2CID  135784055.
  18. ^ Zhong, Y.; Shaw, Leon L.; Manjarres, Misael & Zawrah, Mohammed F. (2010). "تخليق نانوبودر كربيد السيليكون باستخدام دخان السيليكا". مجلة الجمعية الأمريكية للسيراميك . 93 (10): 3159–3167. doi :10.1111/j.1551-2916.2010.03867.x.
  19. ^ abc Harris, Gary Lynn (1995). خصائص كربيد السيليكون. IET. ص. 19؛ 170-180. ISBN 978-0-85296-870-3.
  20. ^ ليلي ، جان أنتوني (1955). "Darstellung von Einkristallen von Silicium Carbid und Beherrschung von Art und Menge der eingebauten Verunreinigungen". Berichte der Deutschen Keramischen Gesellschaft . 32 : 229-236.
  21. ^ Lely SiC Wafers. Nitride-crystals.com. تم الاسترجاع في 2013-05-04.
  22. ^ Ohtani, N.; et al. (2001). Nippon Steel Technical Report no. 84 : Large high-quality silicon carbide residues (PDF) . مؤرشف من الأصل (PDF) في 2010-12-17.
  23. ^ Byrappa, K.; Ohachi, T. (2003). Crystal growth technology. Springer. ص 180-200. ISBN 978-3-540-00367-0.
  24. ^ باكين، أندريه س. (2006). "SiC Homoepitaxy and Heteroepitaxy". في م. شور؛ س. روميانتسيف؛ م. ليفينشتاين (المحررون). مواد وأجهزة SiC . المجلد 1. World Scientific. ص 43-76. ISBN 978-981-256-835-9.
  25. ^ AM of Ceramics from Preceramic Polymers Published in Additive Manufacturing 2019, vol. 27 pp 80–90
  26. ^ أوروبا تصنع السيراميك أرشيف 2020-08-07 على موقع واي باك مشين السيراميك المسبق
  27. ^ ab Park, Yoon-Soo (1998). SiC materials and devices. Academic Press. ص 20-60. ISBN 978-0-12-752160-2.
  28. ^ Pitcher, MW; Joray, SJ; Bianconi, PA (2004). "Smooth Continuous Films of Stoichiometric Silicon Carbide from Poly(methylsilyne)". Advanced Materials . 16 (8): 706–709. Bibcode :2004AdM....16..706P. doi :10.1002/adma.200306467. S2CID  97161599.
  29. ^ Bunsell, AR; Piant, A. (2006). "A review of the development of three generation of small-displayed silicon carbide fibers". مجلة علوم المواد . 41 (3): 823–839. Bibcode :2006JMatS..41..823B. doi :10.1007/s10853-006-6566-z. S2CID  135586321.
  30. ^ لين، ريتشارد م.؛ بابونو، فلورنسا (1993). "طرق البوليمرات ما قبل السيراميكية إلى كربيد السيليكون". كيمياء المواد . 5 (3): 260-279. doi :10.1021/cm00027a007.
  31. ^ "شركة كابرا ديسكو".
  32. ^ تشيونج، ريبيكا (2006). أنظمة ميكروكهروميكانيكية من كربيد السيليكون للبيئات القاسية. مطبعة إمبريال كوليدج. ص. 3. ISBN 978-1-86094-624-0.
  33. ^ التصنيع الإضافي للسيراميك من البوليمرات ما قبل السيراميكية نُشر في Additive Manufacturing 2019، المجلد 27، ص 80-90
  34. ^ Morkoç, H.; Strite, S.; Gao, GB; Lin, ME; Sverdlov, B.; Burns, M. (1994). "تقنيات الأجهزة شبه الموصلة القائمة على SiC وIII-V nitride وII-VI ZnSe ذات الفجوة النطاقية الكبيرة". مجلة الفيزياء التطبيقية . 76 (3): 1363. رمز Bibcode :1994JAP....76.1363M. doi :10.1063/1.358463.
  35. ^ أب موراناكا ، ت. كيكوتشي، يوشيتاكي؛ يوشيزاوا، تاكو؛ شيراكاوا، ناوكي؛ أكيميتسو، يونيو (2008). “الموصلية الفائقة في كربيد السيليكون المخدر بالناقل”. الخيال العلمي. تكنول. ظرف. ماطر . 9 (4): 044204. بيب كود :2008STAdM...9d4204M. دوى :10.1088/1468-6996/9/4/044204. بمك 5099635 . بميد  27878021.
  36. ^ كربيد السيليكون. الخصائص الحرارية. قاعدة بيانات أشباه الموصلات لمعهد Ioffe.
  37. ^ Zheng, Qiye; Li, Chunhua; Rai, Akash; Leach, Jacob H.; Broido, David A.; Cahill, David G. (2019-01-03). "التوصيل الحراري لـ GaN و71GaN وSiC من 150 K إلى 850 K". Physical Review Materials . 3 (1): 014601. doi : 10.1103/PhysRevMaterials.3.014601 . S2CID  139945430.
  38. ^ abc Neumeier, JJ; Shvyd'ko, YV; Haskel, Daniel (2024). "التمدد الحراري لـ 4H و6H SiC من 5 K إلى 340 K". مجلة فيزياء وكيمياء المواد الصلبة . 187 (1): 11860. رمز Bibcode :2024JPCS..18711860N. doi :10.1016/j.jpcs.2023.111860. S2CID  267488637.
  39. ^ "Adept Armor - Silicon Carbide". ADEPT . 6 ديسمبر 2022 . تم الاسترجاع في 21 مارس 2023 .
  40. ^ ab Bhatnagar, M.; Baliga, BJ (مارس 1993). "مقارنة 6H-SiC و3C-SiC والسيليكون للأجهزة الكهربائية". معاملات معهد مهندسي الكهرباء والإلكترونيات للأجهزة الإلكترونية . 40 (3): 645–655. رمز Bibcode :1993ITED...40..645B. doi :10.1109/16.199372.
  41. ^ Kriener, M.; Muranaka, Takahiro; Kato, Junya; Ren, Zhi-An; Akimitsu, Jun; Maeno, Yoshiteru (2008). "الموصلية الفائقة في كربيد السيليكون المشبع بالبورون بشكل كبير". علم وتكنولوجيا المواد المتقدمة . 9 (4): 044205. arXiv : 0810.0056 . Bibcode :2008STAdM...9d4205K. doi :10.1088/1468-6996/9/4/044205. PMC 5099636. PMID  27878022 .
  42. ^ Yanase, Y. & Yorozu, N. (2008). "الموصلية الفائقة في أشباه الموصلات المعوضة وغير المعوضة". علم وتكنولوجيا المواد المتقدمة . 9 (4): 044201. Bibcode :2008STAdM...9d4201Y. doi :10.1088/1468-6996/9/4/044201. PMC 5099632. PMID  27878018 .
  43. ^ فوستر، ماركو أ. (1997). "شريط قبضة لوح التزلج"، براءة اختراع أمريكية رقم 5,622,759 .
  44. ^ Tiegs, Terry (2005). "الفصل 13: الألومينا المقواة بالشوارب". في Bansal, Narottam P. (المحرر). Handbook of Ceramic Composites. Boston: Kluwer Academic Publishers. ص. 319. ISBN 978-1-4020-8133-0. OCLC  58542120.
  45. ^ "إنتاج كربيد السيليكون". siliconcarbide.net .
  46. ^ "سيراميك لمحركات التوربينات". unipass.com . مؤرشف من الأصل في 2009-04-06 . تم الاسترجاع في 2009-06-06 .
  47. ^ "Dragon Skin – Most Protective Body Armor – Lightweight". Future Firepower. مؤرشف من الأصل في 2012-02-17 . تم الاسترجاع في 2009-06-06 .
  48. ^ Hanaor, Dorian AH; Xu, Wanqiang; Ferry, Michael; Sorrell, Charles C. (2012). "نمو حبيبات غير طبيعي لثاني أكسيد التيتانيوم الروتيل الناتج عن أكسيد الزركونيوم SiO4". مجلة نمو البلورات . 359 : 83–91. arXiv : 1303.2761 . Bibcode :2012JCrGr.359...83H. doi :10.1016/j.jcrysgro.2012.08.015. S2CID  94096447.
  49. ^ "كربيد السيليكون". Ceramic Arts Daily. مؤرشف من الأصل في 2012-01-26 . تم الاسترجاع في 2012-02-09 .
  50. ^ "باحثون في جامعة كاليفورنيا في لوس أنجلوس يبتكرون معدنًا جديدًا قويًا وخفيف الوزن بشكل استثنائي". جامعة كاليفورنيا في لوس أنجلوس .
  51. ^ "أفضل 10 سيارات سريعة". topmost10.com . مؤرشف من الأصل في 2009-03-26 . تم الاسترجاع في 2009-06-06 .
  52. ^ O'Sullivan, D.; Pomeroy, MJ; Hampshire, S.; Murtagh, MJ (2004). "مقاومة تدهور مرشحات الجسيمات الديزل المصنوعة من كربيد السيليكون لرواسب رماد وقود الديزل". وقائع MRS . 19 (10): 2913–2921. Bibcode :2004JMatR..19.2913O. doi :10.1557/JMR.2004.0373. S2CID  136537033.
  53. ^ " تزييت SiC" .
  54. ^ ستودت، ب. (1987). "تأثير إضافات زيت التشحيم على احتكاك السيراميك في ظل ظروف التشحيم الحدودي". وير . 115 (1-2): 185-191. doi :10.1016/0043-1648(87)90208-0.
  55. ^ فريدريش، بيتر؛ كيموتو، تسونينوبو؛ لي، لوثار؛ بنسل غيرهارد (2011). كربيد السيليكون: المجلد الأول: النمو والعيوب والتطبيقات الجديدة. جون وايلي وأولاده. ص 49-. رقم ISBN 978-3-527-62906-0.
  56. ^ براون، جون (1999). دليل فوسيكو لصانعي المعادن غير الحديدية. باتروورث-هاينمان. ص 52-. ISBN 978-0-08-053187-8.
  57. ^ Whitaker, Jerry C. (2005). The electronic handbook. CRC Press. p. 1108. ISBN 978-0-8493-1889-4.
  58. ^ بايليس، كولين ر. (1999). هندسة النقل والتوزيع الكهربائية. نيونس. ص 250. ISBN 978-0-7506-4059-6.
  59. ^ Chen, H.; Raghothamachar, Balaji; Vetter, William; Dudley, Michael; Wang, Y.; Skromme, BJ (2006). "تأثيرات أنواع العيوب المختلفة على أداء الأجهزة المصنعة على طبقة متجانسة من 4H-SiC". وقائع MRS . 911 : 169. doi :10.1557/PROC-0911-B12-03.
  60. ^ مادار، رولاند (26 أغسطس 2004). "علم المواد: كربيد السيليكون في المنافسة". مجلة نيتشر . 430 (7003): 974–975. رمز Bibcode :2004Natur.430..974M. doi :10.1038/430974a. PMID  15329702. S2CID  4328365.
  61. ^ Chen, Z.; Ahyi, AC; Zhu, X.; Li, M.; Isaacs-Smith, T.; Williams, JR; Feldman, LC (2010). "خصائص MOS لـ 4H-SiC ذات الوجه C". مجلة المواد الإلكترونية . 39 (5): 526–529. رمز Bibcode :2010JEMat..39..526C. doi :10.1007/s11664-010-1096-5. S2CID  95074081.
  62. ^ "عند 1200 فولت و45 ملي أوم، تقدم شركة SemiSouth ترانزستور الطاقة SiC الأقل مقاومة في الصناعة لإدارة الطاقة بكفاءة". رويترز (بيان صحفي). 5 مايو 2011. مؤرشف من الأصل في 15 مارس 2016.
  63. ^ "Cree تطلق أول ترانزستور MOSFET تجاري من كربيد السيليكون؛ مخصص لاستبدال الأجهزة المصنوعة من السيليكون في الإلكترونيات عالية الجهد (≥ 1200 فولت)" (بيان صحفي). Cree. 17 يناير 2011. مؤرشف من الأصل في 26 نوفمبر 2016. تم الاسترجاع في 11 سبتمبر 2015 .
  64. ^ مايسر، مايكل (2013). السلوك الرنيني لمولدات النبضات للدفع الفعال لمصادر الإشعاع الضوئي القائمة على تفريغات الحاجز العازل. دار النشر العلمية KIT. ص 94. ISBN 978-3-7315-0083-4.
  65. ^ هوريو، ماسافومي؛ إيزوكا، يوجي؛ إيكيدا، يوشيناري (2012). "تقنيات التغليف لوحدات الطاقة المصنوعة من كربيد السيليكون" (PDF) . مراجعة فوجي إلكتريك . 58 (2): 75-78.
  66. ^ Barbarini, Elena (25 يونيو 2018). وحدة SiC من شركة STMicroelectronics في عاكس Tesla Model3 (PDF) (تقرير). SystemPlus Consulting. مؤرشف (PDF) من الأصل في 27 ديسمبر 2020. تم الاسترجاع في 20 سبتمبر 2018. وحدة طاقة SiC كاملة، في طرازها 3. ... STMicroelectronics ... عاكس Tesla ... 24 وحدة طاقة 1 في 1 ... تحتوي الوحدة على اثنين من MOSFETs SiC
  67. ^ آموس زيبرج (16 مايو 2022). "ما هو المستقبل للسيليكون؟: تعرف على المواد الجديدة التي تغلب على الاقتصاد الكهربائي". نيويورك تايمز . تم الاسترجاع في 17 مايو 2022 .
  68. ^ هوكر، جيمس. "GE SSL-1 Yellow SiC LED at the Museum of Electric Lamp Technology" . تم الاسترجاع في 21 أكتوبر 2024 .
  69. ^ Klipstein, Don. "Yellow SiC LED" . تم الاسترجاع في 6 يونيو 2009 .
  70. ^ ab Stringfellow, Gerald B. (1997). الصمامات الثنائية الباعثة للضوء عالية السطوع. Academic Press. ص 48، 57، 425. ISBN 978-0-12-752156-5.
  71. ^ "أكبر مرآة تلسكوب يتم وضعها في الفضاء على الإطلاق". وكالة الفضاء الأوروبية. 23 فبراير 2004. تم استرجاعه في 6 يونيو 2009 .
  72. ^ بتروفسكي، غوري تيموفيفيتش؛ تولستوي، مايكل ن؛ لوبارسكي، سيرجي ف؛ خيميتش، يوري ب؛ روب، بول ن. (يونيو 1994). ستيب، لاري م. (محرر). "مرآة أولية من كربيد السيليكون بقطر 2.7 متر لتلسكوب صوفيا". وقائع SPIE . التلسكوبات البصرية ذات التكنولوجيا المتقدمة، المجلد 2199 : 263. رمز Bibcode : 1994SPIE.2199..263P. doi : 10.1117/12.176195. S2CID  120854083.
  73. ^ "تطوير قياس الحرارة باستخدام خيوط رقيقة لقياس درجات الحرارة في اللهب". وكالة ناسا. مؤرشف من الأصل في 15 مارس 2012. تم استرجاعه في 06 يونيو 2009 .
  74. ^ ماون، جيجنيش د.؛ سندرلاند، بي بي؛ أوربان، دي إل (2007). "قياس الحرارة باستخدام خيوط رقيقة باستخدام كاميرا رقمية ثابتة" (PDF) . البصريات التطبيقية . 46 (4): 483-8. رمز Bibcode :2007ApOpt..46..483M. doi :10.1364/AO.46.000483. hdl : 1903/3602 . PMID  17230239.
  75. ^ ديشموك، يشفانت ف. (2005). التدفئة الصناعية: المبادئ والتقنيات والمواد والتطبيقات والتصميم. مطبعة سي آر سي. ص 383-393. رقم ISBN 978-0-8493-3405-4.
  76. ^ "درع الحرارة القابل للنفخ التابع لوكالة ناسا يجد القوة في المرونة". وكالة ناسا. مؤرشف من الأصل في 2022-11-11 . تم الاسترجاع 2022-11-10 .
  77. ^ "كربيد السيليكون (SiC)". Precise Ceramics . تم الاسترجاع في 10 يونيو 2024 .
  78. ^ نابولي، مارزيو (2022). "كاشفات كربيد السيليكون: مراجعة لاستخدام كربيد السيليكون كمادة للكشف عن الإشعاع". Frontiers in Physics . 10 . Bibcode :2022FrP....10.8833D. doi : 10.3389/fphy.2022.898833 .
  79. ^ "مستشعرات كربيد السيليكون وتكنولوجيا الإلكترونيات للبيئات القاسية: فرص لتطبيقات الطاقة النووية". ناسا . 30 نوفمبر 2022. تم الاسترجاع في 10 يونيو 2024 .
  80. ^ لوبيز-أونوراتو، إي.؛ تان، جيه.؛ ميدوز، بيه. جيه.؛ مارش، جيه.؛ شياو، بي. (2009). "جزيئات الوقود المطلية بـ TRISO ذات خصائص كربيد السيليكون المحسنة". مجلة المواد النووية . 392 (2): 219-224. رمز Bibcode :2009JNuM..392..219L. doi :10.1016/j.jnucmat.2009.03.013.
  81. ^ Bertolino, Meyer, G. (2002). "تدهور الخواص الميكانيكية لـ Zircaloy-4 بسبب هشاشة الهيدروجين". مجلة السبائك والمركبات . 330-332: 408-413. doi :10.1016/S0925-8388(01)01576-6.
  82. ^ كاربنتر، ديفيد؛ آن، ك.؛ كاو، إس بي؛ هيجزلار، بافيل؛ كازيمي، مجيد إس. "تقييم كسوة كربيد السيليكون لمفاعلات الماء الخفيف عالية الأداء". برنامج دورة الوقود النووي، المجلد MIT-NFC-TR-098 (2007) . مؤرشف من الأصل في 2012-04-25 . تم الاسترجاع في 2011-10-13 .
  83. ^ Ames, Nate (17 يونيو 2010). "SiC Fuel Cladding". Nuclear Fabrication Consortium, nuclearfabrication.org . مؤرشف من الأصل في 25 أبريل 2012 . تم الاسترجاع في 2011-10-13 .
  84. ^ Teague, Tyler. Casting Metal Directly onto Stones Archived 2016-09-10 at the Wayback Machine , Jett Industries
  85. ^ O'Donoghue, M. (2006). Gems. Elsevier. ص 89. ISBN 978-0-7506-5856-0.
  86. ^ "كربيد السيليكون (صناعة الصلب)". مؤرشف من الأصل في 2012-02-04 . تم الاسترجاع 2009-06-06 .
  87. ^ ريس، هوارد ف. (2000). دليل المحفزات التجارية: المحفزات غير المتجانسة. دار نشر سي آر سي. ص 258. رقم ISBN 978-0-8493-9417-1.
  88. ^ سينغ، إس كيه؛ باريدا، كيه إم؛ موهانتي، بي سي؛ راو، إس بي (1995). "كربيد السيليكون ذو مساحة سطحية عالية من قشر الأرز: مادة داعمة للمحفزات". رسائل حركية التفاعل والتحفيز . 54 (1): 29-34. doi :10.1007/BF02071177. S2CID  95550450.
  89. ^ "Printmaking". Bircham Gallery، birchamgallery.co.uk . تم الاسترجاع في 2009-07-31 .
  90. ^ روان، مينغ؛ هو، ييكي؛ جو، زيلي؛ دونغ، روي؛ بالمر، جيمس؛ هانكينسون، جون؛ بيرجر، كلير؛ هير، والت أ. دي (ديسمبر 2012). "الجرافين الطلائي على كربيد السيليكون: مقدمة إلى الجرافين المنظم" (PDF) . نشرة MRS . 37 (12): 1138–1147. رمز Bibcode :2012MRSBu..37.1138R. doi :10.1557/mrs.2012.231. ISSN  0883-7694. S2CID  40188237.
  91. ^ Emtsev, Konstantin V.; Bostwick, Aaron; Horn, Karsten; Jobst, Johannes; Kellogg, Gary L.; Ley, Lothar; McChesney, Jessica L.; Ohta, Taisuke; Reshanov, Sergey A. (2009-02-08). "نحو طبقات جرافين بحجم رقاقة من خلال تحويل كربيد السيليكون إلى جرافيت تحت الضغط الجوي". Nature Materials . 8 (3): 203–207. Bibcode :2009NatMa...8..203E. doi :10.1038/nmat2382. hdl : 11858/00-001M-0000-0010-FA05-E . ISSN  1476-1122. PMID  19202545.
  92. ^ de Heer, Walt A.; Berger, Claire; Wu, Xiaosong; First, Phillip N.; Conrad, Edward H.; Li, Xuebin; Li, Tianbo; Sprinkle, Michael; Hass, Joanna (يوليو 2007). "الجرافين الطلائي". Solid State Communications . 143 (1–2): 92–100. arXiv : 0704.0285 . Bibcode :2007SSCom.143...92D. doi :10.1016/j.ssc.2007.04.023. ISSN  0038-1098. S2CID  44542277.
  93. ^ جوانج ، تشن يو ؛ وو، تشيه يو؛ لو، شين وي؛ تشن، وي-يو؛ هوانغ، تشيه فانغ؛ هوانج، جين تشانغ؛ تشين، فو رونغ؛ ليو، كيه تشيانغ؛ تساي ، تشوين-هورنج (2009-07-01). “توليف الجرافين على ركائز كربيد السيليكون عند درجة حرارة منخفضة”. الكربون . 47 (8): 2026-2031. بيب كود :2009Carbo..47.2026J. دوى :10.1016/j.carbon.2009.03.051. ISSN  0008-6223.
  94. ^ كاستيليتو، ستيفانيا؛ جونسون، بريت؛ إيفيدي، فيكتور؛ ستافرياس، نيكولاس؛ أوميدا، ت؛ جالي، آدم؛ أوهشيما، تاكيشي (2014). "مصدر فوتون واحد من كربيد السيليكون في درجة حرارة الغرفة". مواد الطبيعة . 13 (2): 151-156. رمز Bibcode :2014NatMa..13..151C. doi :10.1038/nmat3806. PMID  24240243. S2CID  37160386.
  95. ^ Lohrmann, A.; Iwamoto, N.; Bodrog, Z.; Castalletto, S.; Ohshima, T.; Karle, TJ; Gali, A.; Prawer, S.; McCallum, JC; Johnson, BC (2015). "ثنائي باعث للفوتون الواحد في كربيد السيليكون". Nature Communications . 6 : 7783. arXiv : 1503.07566 . Bibcode :2015NatCo...6.7783L. doi :10.1038/ncomms8783. PMID  26205309. S2CID  205338373.
  96. ^ Khramtsov, IA; Vyshnevyy, AA; Fedyanin, D. Yu. (2018). "تحسين سطوع مصادر الفوتون المفردة التي تعمل بالكهرباء باستخدام مراكز الألوان في كربيد السيليكون". npj Quantum Information . 4 : 15. Bibcode :2018npjQI...4...15K. doi : 10.1038/s41534-018-0066-2 .
  97. ^ ديفيدسون، جيه؛ إيفادي، في؛ أرمينتو، آر؛ سون، إن تي؛ جالي، إيه؛ أبريكوسوف، آي إيه (2018). "التنبؤات الأولية للبيانات المغناطيسية البصرية لتحديد عيب نقطة أشباه الموصلات: حالة عيوب الفراغ في 4H–SiC". مجلة الفيزياء الجديدة . 20 (2): 023035. arXiv : 1708.04508 . رمز Bibcode : 2018NJPh...20b3035D. doi : 10.1088/1367-2630/aaa752. S2CID  4867492.
  98. ^ "أفضل قضيب غزل" . تم الاسترجاع في 2020-06-27 .
  99. ^ C. Boyd Pfeiffer (15 يناير 2013). الكتاب الكامل لبناء القضبان وصنع الأدوات. Rowman & Littlefield. ISBN 978-0-7627-9502-4.
  100. ^ هانسن، توني. "كربيد السيليكون". Digital Fire . تم الاسترجاع في 30 أبريل 2023 .
يوجد في ويكيميديا ​​كومنز وسائط متعلقة بـكربيد السيليكون .
ويكي مصدر لديه نص 1911 Encyclopædia Britannica مقالة - سلعة " Carborundum ".
  • كيلي، جيه إف، "تاريخ موجز لكربيد السيليكون". جامعة لندن.
  • "المويسانيت". Mindat.org.
  • "كربيد السيليكون". دليل الجيب للمخاطر الكيميائية الصادر عن المعهد الوطني للسلامة والصحة المهنية .
  • مانتوث، آلان؛ زيترلينج، كارل ميكائيل؛ روسو، آنا (28 أبريل 2021). "الراديو الذي يمكننا إرساله إلى الجحيم: دوائر الراديو المصنوعة من كربيد السيليكون يمكنها تحمل الحرارة البركانية لكوكب الزهرة". مجلة IEEE Spectrum .
  • Asianometry (يوليو 2022). "كربيد السيليكون: ثورة في الإلكترونيات القوية". يوتيوب.
تم الاسترجاع من "https://en.wikipedia.org/w/index.php?title=كربيد_السيليكون&oldid=1253857570"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
