أنبوب مفرغ

تُوصَف الصمامات المفرغة عادةً باستخدام منحنيات مميزة منشورة في كتيبات الصمامات والمراجع الهندسية. تُظهر هذه المنحنيات العلاقات بين جهد وتيار الأقطاب الكهربائية، مثل العلاقة بين تيار الصفيحة وجهدها عند جهود شبكة تحكم مختلفة. ومن خلال هذه المنحنيات، يُحدد المصممون نقاط التشغيل، وكسب الجهد، وسلوك خط الحمل، وقدرة الخرج.

في أواخر القرن التاسع عشر، كانت تقنية الراديو أو الاتصالات اللاسلكية في مراحلها الأولى، وكانت شركة ماركوني تعمل على تطوير وبناء أنظمة الاتصالات اللاسلكية. عيّن غولييلمو ماركوني الفيزيائي الإنجليزي جون أمبروز فليمنغ مستشارًا علميًا عام 1899. وكان فليمنغ قد عمل مستشارًا علميًا لشركة إديسون للهاتف (1879)، ومستشارًا علميًا لشركة إديسون للإضاءة الكهربائية (1882)، كما كان مستشارًا تقنيًا لشركة إديسون-سوان . ^{[ 18 ]} تمثّلت إحدى احتياجات ماركوني في تحسين الكاشف ، وهو جهاز يستخلص المعلومات من ترددات الراديو المُعدّلة. كان ماركوني قد طوّر كاشفًا مغناطيسيًا ، أقل استجابةً لمصادر التداخل الطبيعية لترددات الراديو من الكاشف المتماسك ، إلا أن الكاشف المغناطيسي كان يُزوّد ​​جهاز استقبال الهاتف بإشارة تردد صوتي فقط. لذا، كانت هناك حاجة إلى كاشف موثوق قادر على تشغيل آلة الطباعة.

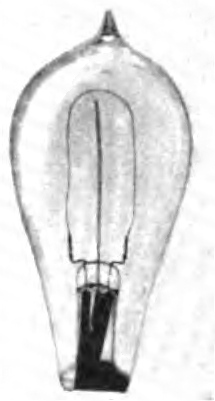

نتيجةً لتجارب أُجريت على مصابيح تأثير إديسون، ^{[ 15 ]} طوّر فليمنج أنبوبًا مفرغًا أطلق عليه اسم صمام التذبذب لأنه يسمح بمرور التيار في اتجاه واحد فقط. ^{[ 19 ]} كان المهبط عبارة عن فتيل مصباح كربوني، يُسخّن بتمرير التيار الكهربائي فيه، مما ينتج عنه انبعاث حراري للإلكترونات. تنجذب الإلكترونات المنبعثة من المهبط إلى الصفيحة ( المصعد ) عندما يكون جهد الصفيحة موجبًا بالنسبة للمهبط. حصل فليمنج على براءة اختراع هذه الأنابيب لشركة ماركوني في المملكة المتحدة، حيث قدّم الطلب في نوفمبر 1904، وصدرت براءة الاختراع في سبتمبر 1905. ^{[ 20 ]} عُرف لاحقًا باسم صمام فليمنج ، وقد طُوّر "صمام التذبذب" لغرض تقويم تيار الترددات الراديوية كمكوّن كاشف في دوائر مستقبلات الراديو. ^{[ 15 ] [ 21 ]}

على الرغم من أن صمام فليمنج ليس أكثر حساسية من كاشف بلوري يعمل بشكل صحيح ، ^{[ 22 ]} إلا أنه لم يكن بحاجة إلى التعديل الدقيق الذي يتطلبه شعيرات الكاشف البلوري، ولم يكن عرضة للانزياح عن الوضع الأمثل بفعل الاهتزاز أو الحركة، وهو ما كان مفيدًا بشكل خاص للاستخدام على متن سفينة متحركة. ^{[ 23 ]}

في القرن التاسع عشر، أدرك مهندسو التلغراف والهاتف الحاجة إلى زيادة مسافة إرسال الإشارات. في عام ١٩٠٦، تقدم روبرت فون ليبن بطلب براءة اختراع لأنبوب أشعة الكاثود الذي يستخدم ملف انحراف مغناطيسي خارجي، وكان مُصمماً للاستخدام كمضخم في أجهزة الهاتف. ^{[ ٢٤ ]} إلا أن أنبوب الانحراف المغناطيسي هذا لم يُحقق نجاحاً كمضخم، نظراً للطاقة التي يستهلكها ملف الانحراف. ^{[ ٢٥ ]} لاحقاً، أدخل فون ليبن تحسينات على أنابيب التفريغ الثلاثية .

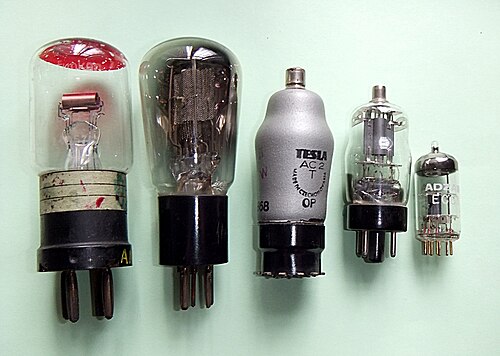

يُنسب الفضل إلى لي دي فورست في اختراع الصمام الثلاثي عام 1907 أثناء تجاربه لتحسين صمام أوديون الأصلي (ثنائي) . ^{[ 26 ]} بوضع قطب كهربائي إضافي بين الفتيل ( الكاثود ) والصفيحة (الأنود)، اكتشف قدرة الجهاز الناتج على تضخيم الإشارات. عندما انخفض الجهد المطبق على شبكة التحكم (أو ببساطة "الشبكة") إلى ما دون جهد الكاثود، انخفض التيار المتدفق من الفتيل إلى الصفيحة. أعاق المجال الكهروستاتيكي السالب الناتج عن الشبكة بالقرب من الكاثود مرور الإلكترونات المنبعثة، مما قلل التيار إلى الصفيحة. وبما أن الشبكة سالبة بالنسبة للكاثود، فلا يمكن لأي تيار مباشر أن يمر من الكاثود إلى الشبكة. وبالتالي، فإن تغيير الجهد المطبق على الشبكة، والذي لا يتطلب مدخلات طاقة لعدم وجود تيار متدفق، يمكن أن يُحدث تغييرًا في تيار الصفيحة، مما قد يؤدي إلى تغيير أكبر بكثير في الجهد عند الصفيحة؛ وكانت النتيجة تضخيم الجهد والطاقة . في عام 1908، مُنح دي فورست براءة اختراع ( براءة الاختراع الأمريكية رقم 879532 ) لنسخة ثلاثية الأقطاب من جهاز أوديون الأصلي الخاص به لاستخدامها كمضخم إلكتروني في الاتصالات اللاسلكية. وقد عُرف هذا الجهاز فيما بعد باسم الصمام الثلاثي.

صُنع جهاز دي فورست الأصلي بتقنية التفريغ التقليدية. لم يكن التفريغ "تفريغًا تامًا"، بل ترك كمية ضئيلة جدًا من الغاز المتبقي. لم تكن الفيزياء الكامنة وراء تشغيل الجهاز مفهومة تمامًا. كان الغاز المتبقي يُسبب توهجًا أزرقًا نتيجة التأين المرئي عندما يتجاوز جهد اللوحة حوالي 60 فولتًا. في عام 1912، أحضر دي فورست وجون ستون جهاز أوديون لعرضه على قسم الهندسة في شركة AT&T، حيث أدرك هارولد د. أرنولد أن التوهج الأزرق ناتج عن الغاز المتأين. أوصى أرنولد شركة AT&T بشراء براءة الاختراع. طوّر أرنولد أنابيب تفريغ عالية تعمل بجهود لوحة عالية دون توهج أزرق؛ وتم اختبارها في صيف عام 1913 على شبكة الاتصالات بعيدة المدى التابعة لشركة AT&T. ^{[ 27 ]}

قام المخترع الفنلندي إريك تايجرستيدت بتحسين تصميم الصمام الثلاثي الأصلي بشكل ملحوظ عام 1914، أثناء عمله على عملية تسجيل الصوت على الفيلم في برلين، ألمانيا. تمثلت ابتكارات تايجرستيدت في جعل الأقطاب الكهربائية أسطوانات متحدة المركز مع وجود المهبط في المركز، مما أدى إلى زيادة كبيرة في تجميع الإلكترونات المنبعثة عند المصعد. ^{[ 28 ]}

قام إيرفينغ لانغمير، في مختبر أبحاث جنرال إلكتريك ( سكنكتادي، نيويورك )، بتحسين مضخة الانتشار عالية الفراغ التي ابتكرها فولفغانغ غايدي ، واستخدمها لحسم مسألة الانبعاث الحراري والتوصيل في الفراغ. ونتيجة لذلك، بدأت جنرال إلكتريك بإنتاج صمامات ثلاثية صلبة الفراغ (والتي عُرفت باسم بليوترون) في عام 1915. ^{[ 29 ]} حصل لانغمير على براءة اختراع للصمام الثلاثي الصلب الفراغ، لكن دي فورست وشركة AT&T نجحا في تأكيد أسبقيتهما وأبطلا براءة الاختراع.

تبعت أجهزة البليوترون عن كثب النوع الفرنسي " TM " ثم النوع البريطاني "R"، والتي كانت شائعة الاستخدام لدى جيوش الحلفاء بحلول عام 1916. تاريخياً، تراوحت مستويات الفراغ في أنابيب الفراغ المستخدمة في الإنتاج عادةً من 10 ^{ميكروباسكال} إلى 10  نانوباسكال ( من 8 × 10⁻⁸ تور إلى 8 × 10⁻¹¹ ^تور ) . ^{[ 30 ]}

تُعدّ الترانزستورات الثلاثية ومشتقاتها (الترانزستورات الرباعية والخماسية) أجهزة ناقلة ، حيث تكون إشارة التحكم المطبقة على الشبكة عبارة عن جهد ، وتكون الإشارة المُضخّمة الناتجة التي تظهر عند المصعد عبارة عن تيار . ^{[ 31 ]} وبالمقارنة، يستخدم الترانزستور ثنائي القطبية الأحدث تيارًا صغيرًا للتحكم في تيار أكبر.

في الصمامات المفرغة، يُعرَّف التوصيل المتبادل ( g_{_m} ) بأنه التغير في تيار المصعد/المهبط مقسومًا على التغير المقابل في جهد الشبكة إلى المهبط، مع ثبات جهد المصعد/المهبط. تتراوح القيم النموذجية لـ g_{_m} في الصمامات المفرغة ذات الإشارة الصغيرة بين 1 و10 ملي سيمنز. وهو أحد المعايير الرئيسية الثلاثة للصمام المفرغ، والمعياران الآخران هما كسبه (μ) ومقاومة المصعد (R_{_p} أو R_{_a)} ؛ وترتبط هذه المعايير بمعادلة فان دير بيل.${\displaystyle g_{m}={\mu \over R_{p}}}$

لم يكن تيار لوحة الصمام الثلاثي متناسبًا بدقة مع جهد الشبكة، أي أن خاصية التشغيل كانت غير خطية، مما تسبب في ظهور تشوه توافقي في مضخمات الصوت الأنبوبية القديمة عند مستويات الصوت المنخفضة. عند رسم تيار اللوحة كدالة لجهد الشبكة المطبق، تبين وجود نطاق من جهود الشبكة يكون فيه منحنى النقل خطيًا تقريبًا.

لاستخدام هذا النطاق، كان لا بد من تطبيق جهد انحياز سالب على الشبكة لوضع نقطة تشغيل التيار المستمر في المنطقة الخطية. سُميت هذه الحالة بحالة الخمول، وكان تيار اللوحة عند هذه النقطة يُسمى "تيار الخمول". تم تطبيق جهد التحكم فوق جهد الانحياز، مما أدى إلى تغير خطي تقريبًا في تيار اللوحة استجابةً للتغيرات الموجبة والسالبة لجهد الدخل حول تلك النقطة.

يُطلق على هذا المفهوم اسم انحياز الشبكة . احتوت العديد من أجهزة الراديو القديمة على بطارية ثالثة تُسمى "بطارية C" (لا علاقة لها بخلية C الحالية ، وهي نوع من أنواع البطاريات). كان الطرف الموجب لبطارية C موصولًا بمهبط الصمامات الإلكترونية ("الأرضي" في معظم الدوائر)، بينما كان الطرف السالب يُزوّد ​​شبكات الصمامات بجهد الانحياز.

في الدوائر اللاحقة، بعد تصنيع الصمامات الإلكترونية بعناصر تسخين معزولة عن مهابطها، استُخدمت تقنية تحيز المهبط ، مما أغنى عن الحاجة إلى مصدر طاقة سالب منفصل. في هذه التقنية، يُوصل مقاوم ذو قيمة منخفضة نسبيًا بين المهبط والأرضي. يؤدي مرور التيار عبر المقاوم إلى جعل المهبط موجبًا بالنسبة للشبكة، التي تكون عند جهد الأرض في حالة التيار المستمر.

مع ذلك، استمر استخدام بطاريات C في بعض الأجهزة حتى بعد استبدال بطاريات A وB بمصدر طاقة التيار المتردد. كان ذلك ممكناً لأن هذه البطاريات لا تستهلك تياراً يُذكر، ما يسمح لها بالعمل لسنوات عديدة (غالباً لفترة أطول من عمر جميع الصمامات) دون الحاجة إلى استبدالها.

عندما تم استخدام الصمامات الثلاثية لأول مرة مع الأحمال المضبوطة بدلاً من الأحمال المقاومة في أجهزة الإرسال والاستقبال بترددات الراديو، وجد أن مراحل التضخيم المضبوطة تميل إلى التذبذب ما لم يكن كسبها محدودًا للغاية، وذلك بسبب السعة الطفيلية، والتي تسمى سعة ميلر ، بين اللوحة (مخرج المضخم) وشبكة التحكم (مدخل المضخم).

في نهاية المطاف، طُوِّرت تقنية التحييد ، حيث أُضيف ملف إضافي في الطور المعاكس إلى محول الترددات الراديوية المتصل باللوحة (الأنود)، موصول بالشبكة عبر مكثف صغير. عند ضبطه بشكل صحيح، يُلغي هذا الملف سعة ميلر. استُخدمت هذه التقنية بنجاح في راديو نيوتروداين خلال عشرينيات القرن الماضي. كان التحييد يعتمد على التردد؛ إذ تطلّب ضبطًا دقيقًا، ولم يكن فعالًا ضمن نطاق واسع من الترددات.

للتغلب على مشاكل استقرار الصمام الثلاثي كمضخم ترددات راديوية نتيجةً لسعة المكثف بين الشبكة والصفيحة، اخترع الفيزيائي والتر إتش. شوتكي الصمام الرباعي أو أنبوب الشبكة الحاجبة عام 1919. ^{[ 32 ]} وقد أثبت أن إضافة درع كهرساكن بين شبكة التحكم والصفيحة يمكن أن يحل المشكلة. وقد قام هول وويليامز بتحسين هذا التصميم. ^{[ 33 ]} وأصبحت الشبكة المضافة تُعرف باسم الشبكة الحاجبة أو شبكة الدرع . تعمل الشبكة الحاجبة بجهد موجب أقل بكثير من جهد الصفيحة، ويتم توصيلها بالأرض باستخدام مكثف ذي مقاومة منخفضة عند الترددات المراد تضخيمها. ^{[ 34 ]} هذا الترتيب يفصل الصفيحة عن شبكة التحكم بشكل كبير ، مما يلغي الحاجة إلى دوائر معادلة عند ترددات البث الإذاعي للموجات المتوسطة. كما تقلل الشبكة الحاجبة بشكل كبير من تأثير جهد الصفيحة على الشحنة الفضائية بالقرب من المهبط، مما يسمح للصمام الرباعي بإنتاج كسب جهد أكبر من الصمام الثلاثي في ​​دوائر التضخيم. بينما تتراوح معاملات تضخيم الصمامات الثلاثية النموذجية عادةً من أقل من عشرة إلى حوالي مئة، فإن معاملات تضخيم الصمامات الرباعية التي تصل إلى 500 شائعة. ونتيجةً لذلك، أصبح من الممكن الحصول على مكاسب جهد أعلى من مرحلة تضخيم أنبوب واحد، مما قلل من عدد الأنابيب المطلوبة. وقد تم تسويق أنابيب الشبكة الحاجبة بحلول أواخر عام 1927. ^{[ 35 ]}

مع ذلك، فإن نطاق التشغيل الفعال لأنبوب الشبكة الحاجبة كمضخم يقتصر على جهد اللوحة الأعلى من جهد الشبكة الحاجبة، وذلك بسبب الانبعاث الثانوي من اللوحة. في أي أنبوب، تصطدم الإلكترونات باللوحة بطاقة كافية لتسبب انبعاث إلكترونات من سطحها. في الصمام الثلاثي، لا يُعد هذا الانبعاث الثانوي للإلكترونات مهمًا لأن اللوحة تعيد امتصاصها ببساطة. أما في الصمام الرباعي، فيمكن للشبكة الحاجبة امتصاصها لأنها أيضًا ذات جهد موجب، مما يحرمها من تيار اللوحة ويقلل من تضخيم الأنبوب. ولأن عدد الإلكترونات الثانوية قد يفوق عدد الإلكترونات الأولية ضمن نطاق معين من جهد اللوحة، فقد ينخفض ​​تيار اللوحة مع ازدياد جهد اللوحة. هذه هي منطقة الديناترون ^{[ 36 ]} أو انحناء الصمام الرباعي ، وهي مثال على المقاومة السالبة التي قد تُسبب عدم استقرار. ^{[ 37 ]} من النتائج غير المرغوب فيها الأخرى للانبعاث الثانوي زيادة تيار الشبكة الحاجبة، مما قد يؤدي إلى تجاوز الشبكة الحاجبة لقدرتها المقدرة.

استُغِلَّت منطقة المقاومة السالبة غير المرغوب فيها في خصائص الصفيحة مع دائرة مذبذب الديناترون لإنتاج مذبذب بسيط لا يتطلب سوى توصيل الصفيحة بدائرة رنين LC للتذبذب. وقد عمل مذبذب الديناترون على نفس مبدأ المقاومة السالبة الذي عمل عليه مذبذب ثنائي النفق بعد سنوات عديدة.

تم التخلص من منطقة الديناترون في أنبوب الشبكة البينية بإضافة شبكة بين الشبكة البينية واللوحة لتكوين الصمام الخماسي . عادةً ما تُوصل شبكة الكبح في الصمام الخماسي بالكاثود، ويعمل جهدها السالب بالنسبة للأنود على صد الإلكترونات الثانوية بحيث يتم تجميعها بواسطة الأنود بدلاً من الشبكة البينية. مصطلح " الصمام الخماسي" يعني أن الأنبوب يحتوي على خمسة أقطاب كهربائية. اخترع برنارد دي إتش تيلجين الصمام الخماسي عام 1926 ^{[ 38 ]} ، وأصبح مفضلاً على الصمام الرباعي البسيط. تُصنع الصمامات الخماسية في فئتين: تلك التي تكون فيها شبكة الكبح موصولة داخليًا بالكاثود (مثل EL84/6BQ5)، وتلك التي تكون فيها شبكة الكبح موصولة بدبوس منفصل لوصول المستخدم (مثل 803، 837). يُعد الصمام الرباعي الشعاعي أو أنبوب طاقة الشعاع حلاً بديلاً لتطبيقات الطاقة ، وسيتم شرحه لاحقًا.

تتطلب أجهزة استقبال التغاير الفائق مذبذبًا وخلاطًا محليين ، مُدمجين في وظيفة أنبوب محول خماسي الشبكة واحد. وقد استُخدمت بدائل مختلفة لهذا الغرض، مثل استخدام مزيج من صمام ثلاثي مع صمام سداسي وحتى صمام ثماني . تشمل الشبكات الإضافية شبكات تحكم (بجهد منخفض) وشبكات حماية (بجهد عالٍ). تستخدم العديد من التصاميم شبكة الحماية هذه كأنود إضافي لتوفير تغذية راجعة لوظيفة المذبذب، حيث يُضاف تياره إلى تيار إشارة التردد اللاسلكي الواردة. وهكذا، أصبح محول خماسي الشبكة شائع الاستخدام في أجهزة استقبال AM، بما في ذلك النسخة المصغرة من أنبوب " All American Five ". نادرًا ما استُخدمت الصمامات الثمانية، مثل 7A8، في الولايات المتحدة، ولكنها كانت أكثر شيوعًا في أوروبا، لا سيما في أجهزة الراديو التي تعمل بالبطاريات حيث كان انخفاض استهلاك الطاقة ميزة.

لتقليل تكلفة أجهزة الراديو وتعقيدها، يمكن دمج بنيتين منفصلتين (مثل الصمام الثلاثي والصمام الخماسي) في غلاف أنبوب متعدد الأقسام . ومن الأمثلة المبكرة على ذلك جهاز Loewe 3NF . يحتوي هذا الجهاز، الذي يعود تاريخه إلى عشرينيات القرن الماضي، على ثلاثة صمامات ثلاثية في غلاف زجاجي واحد، بالإضافة إلى جميع المكثفات والمقاومات الثابتة اللازمة لتكوين جهاز استقبال راديو كامل. ولأن جهاز Loewe كان يحتوي على مقبس أنبوب واحد فقط، فقد تمكن من منافسة الأجهزة الأخرى بشكل كبير، حيث كانت الضريبة الحكومية في ألمانيا تُفرض بناءً على عدد المقابس. ومع ذلك، فقد تأثرت موثوقية الجهاز، وارتفعت تكاليف إنتاج الأنبوب بشكل ملحوظ. ويمكن تشبيه هذه الأجهزة بالدوائر المتكاملة. في الولايات المتحدة، أنتجت شركة Cleartron لفترة وجيزة الصمام الثلاثي "Multivalve" لاستخدامه في جهاز استقبال Emerson Baby Grand. يحتوي جهاز Emerson هذا أيضًا على مقبس أنبوب واحد، ولكن نظرًا لاستخدامه قاعدة رباعية الأطراف، تتم توصيلات العناصر الإضافية على منصة "ميزانين" أعلى قاعدة الأنبوب.

بحلول عام 1940، أصبحت الصمامات متعددة الأقسام شائعة الاستخدام. مع ذلك، كانت هناك قيودٌ بسبب براءات الاختراع واعتبارات الترخيص الأخرى (انظر رابطة مصنعي صمامات الراديو البريطانية ). غالبًا ما أجبرت القيود الناتجة عن عدد الأطراف الخارجية (الموصلات) الوظائف على مشاركة بعض هذه التوصيلات الخارجية، مثل توصيلات الكاثود (بالإضافة إلى توصيلة السخان). يُعد صمام RCA من النوع 55 صمامًا ثنائيًا ثلاثيًا يُستخدم ككاشف ومقوم تحكم تلقائي في الكسب ومضخم صوت أولي في أجهزة الراديو القديمة التي تعمل بالتيار المتردد. غالبًا ما تتضمن هذه الأجهزة مخرج الصوت الثنائي الثلاثي 53. نوع آخر مبكر من الصمامات متعددة الأقسام، وهو 6SN7 ، عبارة عن "صمام ثنائي ثلاثي" يؤدي وظائف صمامين ثلاثيين مع شغل نصف المساحة وتكلفة أقل. إن 12AX7 عبارة عن صمام ثلاثي مزدوج "عالي mu" (كسب جهد عالي ^{[ 39 ] [ 40 ] [ 41 ]} ) في غلاف مصغر، وقد أصبح يستخدم على نطاق واسع في مكبرات الصوت، والآلات الموسيقية، ومكبرات صوت الجيتار .

أتاح إدخال قاعدة الأنبوب المصغرة (انظر أدناه)، التي يمكن أن تحتوي على 9 دبابيس، وهو عدد أكبر من المتاح سابقًا، إمكانية طرح أنابيب متعددة الأقسام أخرى، مثل أنبوب 6GH8 /ECF82 ثلاثي-خماسي، الذي يحظى بشعبية كبيرة في أجهزة استقبال التلفزيون. وقد أدت الرغبة في تضمين المزيد من الوظائف في غلاف واحد إلى ظهور أنبوب جنرال إلكتريك كومباكترون الذي يحتوي على 12 دبوسًا. ومن الأمثلة النموذجية على ذلك أنبوب 6AG11، الذي يحتوي على اثنين من ثلاثيات الصمام واثنين من ثنائيات الصمام. ^{[ 42 ]}

بعض الأنابيب التقليدية لا تندرج ضمن الفئات القياسية؛ فأنابيب 6AR8 و6JH8 و6ME8 تحتوي على عدة شبكات مشتركة، تليها زوج من أقطاب انحراف الشعاع التي تحرف التيار نحو أحد المصعدين. ^{[ 43 ]} عُرفت هذه الأنابيب أحيانًا باسم أنابيب "الشعاع الصفائحي" واستُخدمت في بعض أجهزة التلفزيون الملونة لإزالة التضمين اللوني . وكان الأنبوب 7360 المشابه شائعًا كمعدِّل /مزيل تضمين SSB متوازن . ^{[ 44 ]}

يقوم أنبوب الطاقة الشعاعي (أو "أنبوب الطاقة الشعاعي") بتشكيل تيار الإلكترونات من المهبط إلى حزم متعددة متوازية جزئيًا، مما يُنتج منطقة شحنة فضائية منخفضة الجهد بين المصعد وشبكة الحماية، لإعادة إلكترونات الانبعاث الثانوي من المصعد إليه عندما يكون جهد المصعد أقل من جهد شبكة الحماية. ^{[ 45 ] [ 46 ]} كما يُقلل تشكيل الحزم من تيار شبكة الحماية. في بعض أنابيب الطاقة الشعاعية ذات التناظر الأسطواني، يتكون المهبط من شرائح ضيقة من مادة باعثة مُحاذية لفتحات شبكة التحكم، مما يُقلل من تيار شبكة التحكم. ^{[ 47 ]} يُساعد هذا التصميم على التغلب على بعض العقبات العملية التي تُعيق تصميم أنابيب طاقة عالية القدرة والكفاءة.

غالباً ما تستخدم جداول بيانات الشركات المصنعة مصطلحات مثل " صمام خماسي شعاعي" أو "صمام خماسي طاقة شعاعي" بدلاً من " أنبوب طاقة شعاعي" ، وتستخدم رمزاً رسومياً للصمام الخماسي بدلاً من رمز رسومي يوضح ألواح تشكيل الشعاع. ^{[ 48 ]}

تتميز أنابيب الطاقة ذات الشعاع بمزايا عديدة، منها طول خط الحمل، وانخفاض تيار الشاشة، وزيادة الموصلية، وانخفاض تشويه التوافقي الثالث، مقارنةً بأنابيب الطاقة الخماسية المماثلة. ^{[ 49 ] [ 50 ]} يمكن توصيل أنابيب الطاقة ذات الشعاع كصمامات ثلاثية لتحسين جودة الصوت، ولكن في وضع الصمام الثلاثي، ينخفض ​​خرج الطاقة بشكل ملحوظ. ^{[ 51 ]}

لا تُعدّ الأنابيب المملوءة بالغاز، مثل أنابيب التفريغ وأنابيب الكاثود البارد ، أنابيب تفريغ صلبة ، على الرغم من أنها تُملأ دائمًا بالغاز عند ضغط أقل من الضغط الجوي عند مستوى سطح البحر. تشبه أنواع أخرى، مثل أنبوب منظم الجهد والثايراترون ، أنابيب التفريغ الصلبة، وتُركّب في قواعد مُصممة لأنابيب التفريغ. يُشير توهجها البرتقالي أو الأحمر أو الأرجواني المميز أثناء التشغيل إلى وجود الغاز؛ إذ لا تُصدر الإلكترونات المتدفقة في الفراغ ضوءًا في تلك المنطقة. قد يُشار إلى هذه الأنواع باسم "أنابيب الإلكترون" لأنها تؤدي وظائف إلكترونية. تستخدم مقومات الطاقة العالية بخار الزئبق لتحقيق انخفاض أقل في الجهد الأمامي مقارنةً بأنابيب التفريغ العالية.

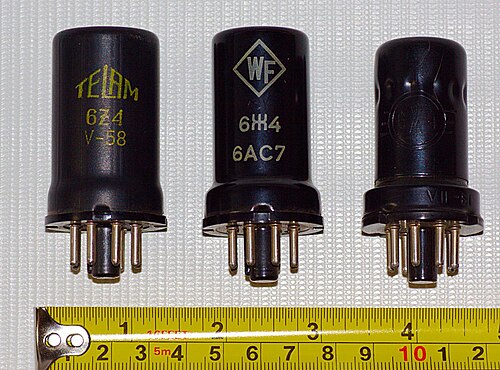

استُخدمت في الصمامات الإلكترونية المبكرة غلاف معدني أو زجاجي فوق قاعدة عازلة من الباكليت . وفي عام ١٩٣٨، طُوّرت تقنية لاستخدام بنية زجاجية بالكامل ^{[ ٥٢ ]} حيث تُدمج الدبابيس في القاعدة الزجاجية للغلاف. وقد أتاح ذلك تصميم صمام أصغر بكثير (قطره عادةً حوالي ٢٠ مم)، يُعرف بالصمام المصغر؛ وصُنعت صمامات بقواعد قياسية ذات سبعة وتسعة دبابيس (نوفال). كما طُرحت صمامات بقواعد مختلفة ذات حجم مماثل تقريبًا . وقد أدى تصغير حجم الصمامات إلى خفض الجهد الذي يمكنها العمل فيه بأمان، كما قلل من طاقة التسخين المطلوبة. وأصبحت الصمامات المصغرة سائدة في التطبيقات الاستهلاكية مثل أجهزة استقبال الراديو ومضخمات الصوت عالية الدقة. ومع ذلك، استمر الطلب على الأنواع الأكبر حجمًا للصمامات التي تُبدد طاقة أكبر، مثل مقومات الطاقة العالية ، ومراحل إخراج الصوت عالية الطاقة، وصمامات نقل طاقة الترددات اللاسلكية.

أنابيب صغيرة جدًا

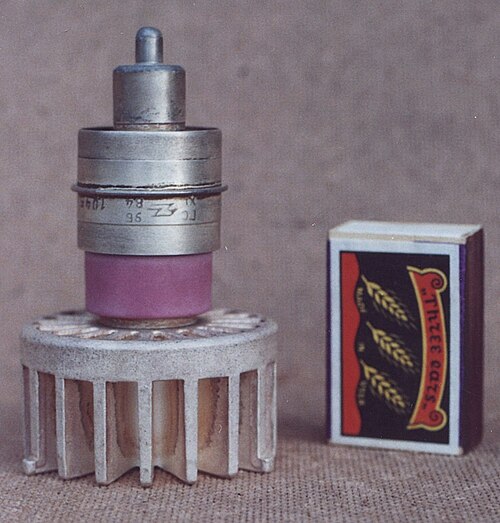

يمكن تصنيع الصمامات التي تتطلب طاقة منخفضة، مثل مضخمات أجهزة السمع، بأحجام أصغر بكثير من تلك التي تُبدد حرارة كبيرة؛ حيث استُخدمت صمامات متناهية الصغر بحجم نصف سيجارة تقريبًا. تميزت هذه الصمامات بطول عمرها نظرًا لاستهلاكها المنخفض للطاقة؛ ولم تكن مزودة بدبابيس توصيل بمقبس لسهولة الاستبدال، بل كانت تُلحم في مكانها. بالنسبة للترددات الراديوية العالية، أدخلت الصمامات الأكبر حجمًا سعةً طفيلية تحد من التردد ، والتي يمكن تقليلها بتصغير الحجم. شملت الصمامات الصغيرة للترددات العالية نوع " صمام البلوط " (المسمى بهذا الاسم نسبةً إلى شكله وحجمه)، ونوع RCA nuvistor ذو الغلاف المعدني من عام 1959، بحجم كشتبان تقريبًا . طُوّر النوفستور لمنافسة الترانزستورات، وكان بإمكانه العمل بترددات أعلى من الترانزستورات المبكرة، وكذلك من الصمامات الأكبر حجمًا، نظرًا لصغر حجم النوفستور (مقارنةً بطول موجة الإشارة). تم استخدام النيوستورات في أجهزة الإرسال والاستقبال اللاسلكية للطائرات، وأجهزة ضبط التلفزيون UHF ، وبعض أجهزة ضبط راديو HiFi FM (Sansui 500A) حتى تم استبدالها بترانزستورات أحدث قادرة على الترددات العالية.

كانت أنابيب التفريغ الأولى تُشبه إلى حد كبير المصابيح المتوهجة، وقد صُنعت من قِبل مُصنّعي المصابيح الذين امتلكوا المعدات اللازمة لتصنيع الأغلفة الزجاجية ومضخات التفريغ المطلوبة لإخلاء هذه الأغلفة. استخدم دي فورست مضخة إزاحة الزئبق التي ابتكرها هاينريش جيسلر ، والتي خلّفت فراغًا جزئيًا . أدّى تطوير مضخة الانتشار عام 1915 وتحسينها من قِبل إيرفينغ لانغمير إلى تطوير أنابيب التفريغ العالي. بعد الحرب العالمية الأولى، أُنشئت شركات تصنيع متخصصة تستخدم أساليب بناء أكثر اقتصادية لتلبية الطلب المتزايد على أجهزة استقبال البث. كانت خيوط التنجستن العارية تعمل عند درجة حرارة حوالي 2200  درجة مئوية. أدّى تطوير الخيوط المطلية بالأكسيد في منتصف عشرينيات القرن الماضي إلى خفض درجة حرارة تشغيل الخيوط إلى درجة حرارة حمراء باهتة (حوالي 700  درجة مئوية)، مما قلّل بدوره من التشوه الحراري لبنية الأنبوب وسمح بتقريب المسافة بين عناصر الأنبوب. وقد أدى ذلك بدوره إلى تحسين كسب الصمام، لأن كسب الصمام الثلاثي يتناسب عكسيًا مع المسافة بين الشبكة والكاثود. ولا تزال خيوط التنجستن المكشوفة تُستخدم في أنابيب الإرسال الصغيرة، لكنها هشة وعرضة للكسر عند التعامل معها بخشونة ، كما هو الحال في خدمات البريد. وتُعد هذه الأنابيب الأنسب للأجهزة الثابتة التي لا تتعرض للصدمات أو الاهتزازات.

واجهت الرغبة في تشغيل الأجهزة الإلكترونية باستخدام التيار المتردد الرئيسي صعوبةً فيما يتعلق بتغذية فتائل الصمامات الإلكترونية، كونها تمثل أيضًا المهبط لكل صمام. وقد أدى تزويد الفتائل بالطاقة مباشرةً من محول الطاقة إلى إدخال طنين بتردد التيار الرئيسي (50 أو 60  هرتز) إلى مراحل الصوت. وقد ساهم اختراع "المهبط متساوي الجهد" في الحد من هذه المشكلة، حيث يتم تزويد الفتائل بالطاقة من خلال ملف محول طاقة تيار متردد متوازن ذي نقطة تأريض مركزية.

كان الحل الأمثل، الذي سمح لكل مهبط بالعمل بجهد مختلف، هو استخدام المهبط المُسخّن بشكل غير مباشر: حيث يعمل أسطوانة من النيكل المطلي بالأكسيد كمهبط باعث للإلكترونات، وهي معزولة كهربائيًا عن السلك المتوهج بداخلها. تُمكّن المهابط المُسخّنة بشكل غير مباشر من فصل دائرة المهبط عن دائرة التسخين. أصبح السلك المتوهج، غير المتصل كهربائيًا بأقطاب الأنبوب، يُعرف ببساطة باسم "السخان"، ويمكن تشغيله بالتيار المتردد دون أي تشويش. ^{[ 53 ]} في ثلاثينيات القرن العشرين، انتشرت أنابيب المهبط المُسخّن بشكل غير مباشر على نطاق واسع في الأجهزة التي تعمل بالتيار المتردد. بينما استمر استخدام أنابيب المهبط المُسخّن بشكل مباشر على نطاق واسع في الأجهزة التي تعمل بالبطاريات، نظرًا لأن أسلاكها المتوهجة تتطلب طاقة أقل بكثير من الطاقة التي تتطلبها السخانات في المهابط المُسخّنة بشكل غير مباشر.

قد تحتوي الأنابيب المصممة لتطبيقات الصوت عالية الكسب على أسلاك تسخين ملتوية لإلغاء المجالات الكهربائية الضالة، وهي مجالات يمكن أن تسبب طنينًا غير مرغوب فيه في المادة الصوتية.

يمكن تزويد السخانات بالطاقة إما عن طريق التيار المتردد (AC) أو التيار المستمر (DC). ويُستخدم التيار المستمر غالبًا عندما يكون من المطلوب تقليل الضوضاء.

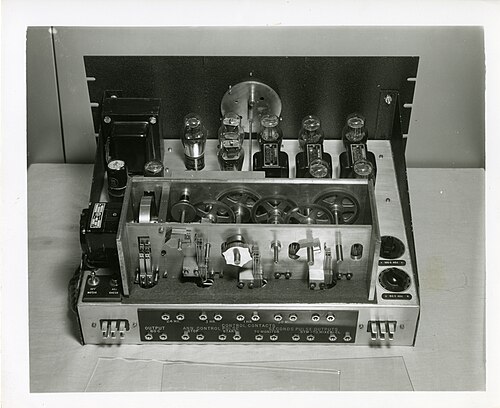

أتاحت الصمامات المفرغة، المستخدمة كمفاتيح، الحوسبة الإلكترونية لأول مرة، إلا أن تكلفتها العالية وقصر عمرها الافتراضي نسبيًا شكّلا عائقًا أمام استخدامها. ^{[ 54 ]} كان الاعتقاد السائد آنذاك أن الصمامات - التي تحتوي، كالمصابيح الكهربائية، على سلك متوهج ساخن - لا يمكن استخدامها بكفاءة بأعداد كبيرة، نظرًا لعدم موثوقيتها، وفي المنشآت الكبيرة، سيتعطل عدد كبير منها في وقت قصير جدًا. ^{[ 55 ]} اكتشف تومي فلاورز ، الذي صمم لاحقًا جهاز كولوسوس ، أنه طالما تم تشغيل الصمامات وتركها قيد التشغيل، فإنها تستطيع العمل بكفاءة لفترات طويلة جدًا، خاصةً إذا تم تشغيل سخاناتها بتيار منخفض. ^{[ 55 ]} في عام 1934، أنشأ فلاورز منشأة تجريبية ناجحة باستخدام أكثر من 3000 صمام في وحدات صغيرة مستقلة؛ فعند تعطل أحد الصمامات، كان من الممكن إيقاف تشغيل وحدة واحدة مع استمرار تشغيل الوحدات الأخرى، مما يقلل من خطر تعطل صمام آخر؛ وقد اعتمدت هيئة البريد (التي كانت تدير مقاسم الهاتف) هذه المنشأة. كان فلاورز رائدًا في استخدام الصمامات الإلكترونية كمفاتيح إلكترونية فائقة السرعة (مقارنةً بالأجهزة الكهروميكانيكية) . وأكدت دراسات لاحقة أن عدم موثوقية الصمامات لم يكن مشكلة خطيرة كما كان يُعتقد؛ ففي عام 1946، شهد جهاز ENIAC ، الذي احتوى على أكثر من 17000 صمام، عطلًا في أحد الصمامات (استغرق تحديد موقعه 15 دقيقة) بمعدل كل يومين. وكانت جودة الصمامات عاملًا مؤثرًا، كما أن تحويل الكفاءات خلال الحرب العالمية الثانية أدى إلى انخفاض جودتها العامة. ^{[ 56 ]} وخلال الحرب، كان جهاز كولوسوس حاسمًا في فك الشفرات الألمانية. وبعد الحرب، استمر التطوير مع أجهزة الكمبيوتر التي تعمل بالصمامات، بما في ذلك أجهزة الكمبيوتر العسكرية ENIAC و Whirlwind ، وجهاز Ferranti Mark 1 (أحد أوائل أجهزة الكمبيوتر الإلكترونية المتاحة تجاريًا)، وجهاز UNIVAC I ، الذي كان متاحًا تجاريًا أيضًا.

شملت التطورات التي استخدمت الصمامات الإلكترونية فائقة الصغر سلسلة أجهزة Jaincomp التي أنتجتها شركة Jacobs Instrument في بيثيسدا، ميريلاند. استخدمت طرازات مثل Jaincomp-B 300 صمام إلكتروني فقط في وحدة بحجم سطح المكتب، وقدمت أداءً ينافس العديد من الأجهزة التي كانت تشغل مساحة غرفة كاملة آنذاك. ^{[ 57 ]}

العملاق

صُمم جهاز كولوسوس 1 وخليفته كولوسوس 2 (Mk2) على يد تومي فلاورز ، وبُنيا من قِبل مكتب البريد العام لصالح بليتشلي بارك (BP) خلال الحرب العالمية الثانية لتسريع عملية فك تشفير لورنز الألماني عالي المستوى بشكل كبير . حلّ كولوسوس محل جهاز سابق يعتمد على منطق المرحلات والمفاتيح ( هيث روبنسون ). تمكّن كولوسوس من فك تشفير رسائل كانت تستغرق أسابيع عديدة في غضون ساعات؛ كما كان أكثر موثوقية بكثير. ^{[ 55 ]} كان كولوسوس أول جهاز يستخدم الصمامات المفرغة بشكل متزامن وعلى هذا النطاق الواسع في جهاز واحد. ^{[ 55 ]}

كتب تومي فلاورز (مبتكر جهاز كولوسوس) أن معظم أجهزة الراديو كانت تُنقل وتُرمى وتُشغل وتُطفأ، وتُعامل عمومًا بإهمال. لكنني كنت قد أدخلت الصمامات في أجهزة الهاتف بأعداد كبيرة قبل الحرب، وكنت أعلم أنه إذا لم تُنقل ولم تُشغل وتُطفأ، فستستمر في العمل إلى الأبد. كان كولوسوس "موثوقًا للغاية، موثوقًا جدًا". في يومه الأول في شركة بريتيش بتروليوم، طُرحت عليه مسألة ذات إجابة معروفة. ولدهشة شركة بريتيش بتروليوم (المحطة X)، بعد تشغيله لمدة أربع ساعات، استغرقت كل عملية تشغيل نصف ساعة، كانت الإجابة هي نفسها في كل مرة (لم يكن جهاز روبنسون يعطي دائمًا نفس الإجابة). ^{[ 58 ] [ 59 ]} استخدم كولوسوس 1 حوالي 1600 صمام، وكولوسوس 2 حوالي 2400 صمام (تقول بعض المصادر 1500 (النموذج 1) و2500 (النموذج 2)؛ استخدم روبنسون حوالي مائة صمام؛ وتقول بعض المصادر أقل من ذلك). ^{[ 60 ]}

أنابيب ويرلويند و"ذات جودة خاصة"

لتلبية متطلبات الموثوقية للحاسوب الرقمي الأمريكي "ويرلويند" لعام 1951، تم إنتاج أنابيب "ذات جودة خاصة" ذات عمر افتراضي طويل، وخاصةً مهبط يدوم طويلاً. ويُعزى قصر عمر هذه الأنابيب إلى حد كبير إلى تبخر السيليكون ، المستخدم في سبيكة التنجستن لتسهيل سحب سلك التسخين. يشكل السيليكون أورثوسيليكات الباريوم عند السطح الفاصل بين غلاف النيكل وطلاء أكسيد الباريوم للمهبط . ^{[ 7 ] : 301} يُعد هذا "السطح الفاصل للمهبط" طبقة عالية المقاومة (مع سعة كهربائية متوازية) تُقلل بشكل كبير من تيار المهبط عند تحويل الأنبوب إلى وضع التوصيل. ^{[ 61 ] : 224} وقد أتاح التخلص من السيليكون في سبيكة سلك التسخين (والاستبدال المتكرر لقوالب سحب الأسلاك ) إنتاج أنابيب ذات موثوقية كافية لمشروع "ويرلويند". تساهم أنابيب النيكل عالية النقاء وطلاءات الكاثود الخالية من مواد مثل السيليكات والألومنيوم التي يمكن أن تقلل من الانبعاثية أيضًا في إطالة عمر الكاثود.

كان أول صمام إلكتروني من هذا النوع هو صمام 7AK7 الخماسي من إنتاج شركة سيلفانيا عام 1948 (وقد حل هذا الصمام محل صمام 7AD7، الذي كان من المفترض أن يكون بجودة أفضل من صمام 6AG7 القياسي، ولكنه أثبت عدم موثوقيته). ^{[ 62 ] : 59} كانت أجهزة الكمبيوتر أول الأجهزة التي تعمل بالصمامات الإلكترونية عند حالة القطع (جهد شبكة سالب كافٍ لإيقاف التوصيل) لفترات طويلة نسبيًا. يؤدي التشغيل في حالة القطع مع تشغيل السخان إلى تسريع تسمم الكاثود، كما ينخفض ​​تيار خرج الصمام بشكل كبير عند تحويله إلى وضع التوصيل. ^{[ 61 ] : 224} حسّنت صمامات 7AK7 مشكلة تسمم الكاثود، ولكن ذلك وحده لم يكن كافيًا لتحقيق الموثوقية المطلوبة. ^{[ 62 ] : 60} وشملت التدابير الإضافية إيقاف تشغيل جهد السخان عندما لا تكون الأنابيب مطلوبة للتوصيل لفترات طويلة، وتشغيل وإيقاف جهد السخان تدريجيًا لتجنب الصدمة الحرارية على عنصر التسخين، ^{[ 61 ] : 226} واختبار إجهاد الأنابيب أثناء فترات الصيانة خارج الخدمة لإحداث فشل مبكر للوحدات الضعيفة. ^{[ 62 ] : 60-61}

كانت صمامات 5965 ثنائية التريود من الصمامات الشائعة الاستخدام في أجهزة الكمبيوتر . ووفقًا لمذكرة من معهد ماساتشوستس للتكنولوجيا لمشروع Whirwind ، فقد طُوّرت هذه الصمامات لصالح شركة IBM بواسطة شركة جنرال إلكتريك ، لاستخدامها بشكل أساسي في آلة حاسبة IBM 701 ، وصُنّفت كصمام ثلاثي للأغراض العامة. ^{[ 63 ]} استخدمت الصمامات التي تتبع معيار التسمية الأوروبي أحرفًا للدلالة على جهد التسخين وبنيته، متبوعة بمؤشر لنوع القاعدة ورقم السلسلة؛ على سبيل المثال، كان ECC82 صمامًا ثنائي التريود (CC) بجهد 6.3 فولت (E) وقاعدة نوفال (8x)، وكذلك ECC83 . أما الصمامات ذات الجودة الخاصة، فكان الرقم يُوضع مباشرة بعد حرف الجهد؛ على سبيل المثال، سُمّيت النسخة الأوروبية من 5965 بـ E180CC.

استُخدمت الصمامات الإلكترونية التي طُوّرت لنظام ويرل ويند لاحقًا في نظام حاسوب الدفاع الجوي العملاق سيج . وبحلول أواخر الخمسينيات، أصبح من المعتاد أن تدوم الصمامات الإلكترونية ذات الإشارة الصغيرة عالية الجودة لمئات الآلاف من الساعات عند تشغيلها بشكل معتدل. وقد ساهم ذلك في زيادة الموثوقية، كما أتاح استخدام مضخمات الإشارة في منتصف الكابلات البحرية .

استُخدمت مواد مشعة في بعض الصمامات المفرغة لتحسين أدائها. تُستخدم هذه المواد المشعة لتأيين الغاز الموجود داخل الصمام. تضمن عملية التأيين هذه تشغيلًا موثوقًا ومتسقًا من خلال توفير تيار ثابت عند تطبيق جهد عالٍ، مما يُحسّن أداء الصمام واستقراره. يُسرّع المصدر المشع عملية تشغيل الصمام ويضمن ثبات خرج الصمام وعدم تعرضه لتقلبات عشوائية من خلال توفير تيار فوري عند تطبيق جهد عالٍ. ^{[ 69 ]}

تشمل المصادر المشعة المختلفة التي تم استخدامها في هذه الأجهزة ما يلي:

• التريتيوم (H-3)
• الكربون-14 (C-14)
• الكوبالت-60 (Co-60)
• النيكل-63 (Ni-63)
• كريبتون-85 (Kr-85)
• السيزيوم-137 (Cs-137)
• بروميثيوم-147 (Pm-147)
• الرصاص-210 (Pb-210)
• الراديوم-226 (Ra-226)
• الثوريوم-232 (Th-232)

وتشمل الأمثلة أنبوب Western Electric 346B، الذي يحتوي على الراديوم-226، وأنبوب Zellweger ZE22/3 المتوهج، الذي قد يحتوي إما على الراديوم-226 أو التريتيوم.

كانت البطاريات توفر الفولتيات اللازمة لتشغيل الصمامات الإلكترونية في أجهزة الراديو القديمة. وكانت هناك حاجة عامة لثلاثة فولتيات مختلفة، باستخدام ثلاث بطاريات مختلفة تُسمى البطارية A والبطارية B والبطارية C. وكانت البطارية A، أو بطارية الجهد المنخفض (LT)، توفر فولتية التسخين. صُممت سخانات الصمامات الإلكترونية لبطاريات الرصاص الحمضية أحادية الخلية أو ثنائية الخلية أو ثلاثية الخلية ، مما يوفر فولتيات تسخين اسمية تبلغ 2 فولت أو 4 فولت أو 6 فولت. وفي أجهزة الراديو المحمولة، استُخدمت أحيانًا بطاريات جافة مع سخانات بجهد 1.5 فولت أو 1 فولت. وقد ساهم تقليل استهلاك التسخين في تحسين عمر البطاريات. وبحلول عام 1955، مع اقتراب نهاية عصر الصمامات الإلكترونية، تم تطوير صمامات تستهلك 50 مللي أمبير فقط، وصولًا إلى 10 مللي أمبير فقط، لتشغيل السخانات. ^{[ 70 ]}

كان الجهد العالي المُطبق على المصعد (الصفيحة) يُوفر بواسطة بطارية "B" أو مصدر أو بطارية الجهد العالي (HT). وكانت هذه البطاريات عادةً من نوع الخلايا الجافة ، وتتوفر بإصدارات 22.5، 45، 67.5، 90، 120، أو 135 فولت. بعد التوقف التدريجي عن استخدام بطاريات "B" واستخدام التيار الكهربائي المُقوّم لإنتاج الجهد العالي اللازم لألواح الصمامات، استمر استخدام مصطلح "B+" في الولايات المتحدة للإشارة إلى مصدر الجهد العالي. أما في معظم أنحاء العالم الناطق بالإنجليزية، فيُشار إلى هذا المصدر ببساطة باسم الجهد العالي (HT).

استخدمت أجهزة الراديو القديمة بطارية تحيز الشبكة أو بطارية "C" التي كانت تُوصل لتوفير جهد سالب . ولأن التيار لا يمر عبر وصلة الشبكة في الصمام، لم تكن هذه البطاريات تستهلك تيارًا، وبالتالي كانت تدوم لفترة أطول، وعادةً ما كان عمرها الافتراضي محدودًا بفترة صلاحيتها. نادرًا ما كان يُفصل مصدر الطاقة من بطارية تحيز الشبكة عند إيقاف تشغيل الراديو. حتى بعد أن أصبحت مصادر الطاقة المترددة شائعة، استمر تصنيع بعض أجهزة الراديو باستخدام بطاريات "C"، لأنها نادرًا ما كانت تحتاج إلى استبدال. مع ذلك، صُممت الدوائر الحديثة باستخدام تحيز الكاثود ، مما ألغى الحاجة إلى مصدر طاقة ثالث؛ وقد أصبح هذا عمليًا مع الصمامات التي تستخدم التسخين غير المباشر للكاثود، بالإضافة إلى تطوير اقتران المقاوم/المكثف الذي حل محل المحولات بين المراحل السابقة.

إن تسمية "بطارية C" للتحيز هي تسمية لا علاقة لها بحجم بطارية " خلية C " .

كان استبدال البطاريات يُمثل تكلفة تشغيلية كبيرة لمستخدمي أجهزة استقبال الراديو الأوائل. وقد ساهم تطوير جهاز إلغاء البطارية ، وفي عام ١٩٢٥، أجهزة استقبال تعمل بدون بطاريات بواسطة الطاقة المنزلية ، في خفض تكاليف التشغيل وزيادة شعبية الراديو. وكان مصدر الطاقة، الذي يستخدم محولًا متعدد اللفات، ومقومًا واحدًا أو أكثر (قد يكون عبارة عن صمامات مفرغة)، ومكثفات ترشيح كبيرة، يوفر جهد التيار المستمر المطلوب من مصدر التيار المتردد.

كإجراء لخفض التكاليف، لا سيما في أجهزة الاستقبال الاستهلاكية واسعة الانتشار، كان من الممكن توصيل جميع سخانات الصمامات على التوالي عبر مصدر التيار المتردد باستخدام سخانات تتطلب نفس التيار ولها وقت تسخين مماثل. في أحد هذه التصاميم، كان مأخذ على سلسلة سخانات الصمامات يزود بجهد 6 فولت اللازم لإضاءة المؤشر. ومن خلال استخلاص الجهد العالي من مقوم نصف موجة متصل مباشرة بشبكة التيار المتردد، تم الاستغناء عن محول الطاقة الثقيل والمكلف. كما سمح هذا التصميم لأجهزة الاستقبال هذه بالعمل على التيار المستمر، وهو ما يُعرف بتصميم جهاز استقبال AC/DC . وقد استخدم العديد من مصنعي أجهزة راديو AM الاستهلاكية في الولايات المتحدة في ذلك الوقت دائرة متطابقة تقريبًا، أُطلق عليها اسم " All American Five" .

عندما كان جهد التيار الكهربائي يتراوح بين 100 و120 فولت، كان هذا الجهد المحدود مناسبًا فقط لأجهزة الاستقبال منخفضة الطاقة. كانت أجهزة استقبال التلفزيون إما تتطلب محولًا كهربائيًا أو يمكنها استخدام دائرة مضاعفة الجهد . أما عند استخدام جهد التيار الكهربائي الاسمي 230 فولت، فكانت أجهزة استقبال التلفزيون تستغني عن محول الطاقة.

تتطلب وحدات التغذية الكهربائية بدون محولات احتياطات أمان في تصميمها للحد من خطر الصدمة الكهربائية على المستخدمين، مثل الخزائن المعزولة كهربائيًا ونظام تعشيق يربط سلك الطاقة بالجزء الخلفي من الخزانة، بحيث يتم فصل سلك الطاقة تلقائيًا إذا فتح المستخدم أو فني الصيانة الخزانة. أما سلك التوصيل غير المصرح به فهو سلك طاقة ينتهي بمقبس خاص يستخدمه نظام التعشيق؛ وبذلك يمكن لفنيي الصيانة تشغيل الجهاز مع وجود الفولتية الخطرة مكشوفة.

لتجنب تأخير التسخين، كانت أجهزة استقبال التلفزيون "سريعة التشغيل" تمرر تيار تسخين صغيرًا عبر أنابيبها حتى عندما يكون الجهاز مطفأً. عند التشغيل، يتم توفير تيار التسخين الكامل، ويبدأ الجهاز بالعمل على الفور تقريبًا.

صُممت أنابيب "ذات جودة خاصة" لبعض التطبيقات، بهدف تحسين الأداء في جوانب معينة، مثل عمر أطول للكاثود، وبنية منخفضة الضوضاء، ومتانة ميكانيكية بفضل خيوط التسخين المقواة، وانخفاض التشويش الميكروفوني، وذلك للتطبيقات التي يقضي فيها الأنبوب معظم وقته في وضع القطع، وما إلى ذلك. بعض هذه الأنابيب كانت نسخًا مُعدلة من الأنابيب القياسية، بينما صُممت أنابيب أخرى خصيصًا لهذا الغرض. لا تعني "الجودة الخاصة" أنها "أفضل من جميع النواحي"، بل تعني تحسين خصائص معينة؛ والطريقة الوحيدة لمعرفة الميزات الخاصة لقطعة ذات جودة خاصة هي قراءة ورقة البيانات. على وجه الخصوص، صُممت الأنابيب المُخصصة للاستخدام في الحوسبة لتدوم طويلًا عند استخدامها في وضع القطع معظم الوقت، ولكن الطنين والتشويش الميكروفوني والضوضاء الملحوظة - غير المرغوب فيها في التطبيقات الصوتية - ليست ذات أهمية. ^{[ 73 ]} قد تعكس الأسماء اسم أنبوب قياسي مكافئ، إن وُجد (12AU7==>12AU7A، ECC82==>E82CC، إلخ)، أو قد تكون أي اسم آخر (تشمل الأنابيب القياسية والخاصة المكافئة لنفس الأنبوب: 12AU7، ECC82، B329، CV491، E2163، E82CC، E812CC، M8136، CV4003، 6067، VX7058، 5814A، و12AU7A). ^{[ 74 ]} في تسمية أنابيب مولارد-فيليبس الأوروبية، تُنقل الأرقام مباشرةً بعد الحرف الأول في الأنابيب الخاصة؛ فالأنبوب E82CC هو أنبوب ECC82 مُحسَّن لتطبيقات الحاسوب.

يحتاج أنبوب التفريغ إلى فراغ شديد (أو فراغ قاسٍ ، وفقًا لمصطلحات الأشعة السينية ^{[ 75 ]} ) لتجنب عواقب توليد أيونات موجبة داخله. تتأين ذرات الغاز المتبقية عند اصطدامها بإلكترون، مما قد يؤثر سلبًا على المهبط ويقلل من الانبعاث. ^{[ 76 ]} يمكن أن تؤدي الكميات الكبيرة من الغاز المتبقي إلى حدوث تفريغ متوهج مرئي بين أقطاب الأنبوب، مما يتسبب في ارتفاع درجة حرارة الأقطاب، وبالتالي إنتاج المزيد من الغاز، وإتلاف الأنبوب، وربما مكونات أخرى نتيجةً لزيادة التيار. ^{[ 77 ] [ 78 ] [ 79 ]} لتجنب هذه الآثار، يجب أن يكون الضغط المتبقي داخل الأنبوب منخفضًا بما يكفي ليكون متوسط ​​المسار الحر للإلكترون أطول بكثير من حجم الأنبوب (وبالتالي، من غير المرجح أن يصطدم الإلكترون بذرة متبقية، وسيكون عدد الذرات المتأينة قليلًا جدًا). تُفرغ أنابيب التفريغ التجارية أثناء التصنيع إلى حوالي ^0.000001 مم زئبق (1.0 × 10⁻⁶ تور؛ 130 ميكروباسكال؛ 1.3 × 10⁻⁶ ملي بار؛ 1.3 × 10⁻⁹ ^ضغط جوي ⁾ . ^{[ 80 ] [ 81 ]}

لمنع الغازات من التأثير على فراغ الأنبوب، تُصنع الأنابيب الحديثة بمواد ماصة ، وهي عادةً معادن تتأكسد بسرعة، والباريوم هو الأكثر شيوعًا. ^{[ 81 ] [ 82 ]} في الأنابيب الزجاجية، أثناء تفريغ غلاف الأنبوب، تُسخّن الأجزاء الداخلية، باستثناء المادة الماصة، بواسطة التسخين الحثي بترددات الراديو لتحرير أي غاز متبقٍ من الأجزاء المعدنية. ثم يُغلق الأنبوب، ويُسخّن حوض المادة الماصة، أو وعاءها في حالة المواد الماصة الفورية، إلى درجة حرارة عالية، مرة أخرى بواسطة التسخين الحثي بترددات الراديو، مما يؤدي إلى تبخر المادة الماصة وتفاعلها مع أي غاز متبقٍ. يترسب البخار على السطح الداخلي للغلاف الزجاجي، تاركًا بقعة معدنية فضية اللون تستمر في امتصاص كميات صغيرة من الغاز الذي قد يتسرب إلى الأنبوب أثناء تشغيله. يُراعى تصميم الصمام بعناية فائقة لضمان عدم ترسب هذه المادة على أي من الأقطاب الكهربائية العاملة. إذا حدث تسرب خطير في غلاف الأنبوب، يتحول هذا الترسب إلى اللون الأبيض عند تفاعله مع أكسجين الهواء . تستخدم الأنابيب الكبيرة والمتخصصة في نقل الإشارات غالبًا مواد امتصاص أكثر تطورًا، مثل الزركونيوم . استخدمت الأنابيب ذات الامتصاص المبكر مواد امتصاص أساسها الفوسفور، ويمكن تمييز هذه الأنابيب بسهولة، حيث يترك الفوسفور رواسب برتقالية أو قوس قزح مميزة على الزجاج. لم يدم استخدام الفوسفور طويلًا، وسرعان ما استُبدل بمواد امتصاص الباريوم المتفوقة. وعلى عكس مواد امتصاص الباريوم، لا يمتص الفوسفور أي غازات أخرى بعد احتراقه.

تعمل المواد الماصة للغازات عن طريق التفاعل الكيميائي مع الغازات المتبقية أو المتسربة، لكنها لا تستطيع مقاومة الغازات الخاملة (غير المتفاعلة). ومن المشاكل المعروفة، والتي تؤثر في الغالب على الصمامات ذات الأغلفة الكبيرة مثل أنابيب أشعة الكاثود وأنابيب الكاميرات مثل الأيقونات الضوئية ، والأورثيكونات ، والأورثيكونات التصويرية ، تسرب غاز الهيليوم. يظهر هذا التأثير على شكل خلل في الأداء أو انعدامه، وتوهج منتشر على طول مسار الإلكترونات داخل الأنبوب. لا يمكن إصلاح هذا التأثير (إلا بإعادة تفريغ الأنبوب وإعادة إحكام إغلاقه)، وهو السبب في ندرة هذه الأنابيب العاملة. كما يمكن أن تُظهر الأنابيب غير المستخدمة ("المخزون القديم الجديد") تسربًا للغازات الخاملة، لذا لا يوجد ضمان طويل الأمد لبقاء هذه الأنواع من الأنابيب في المستقبل.

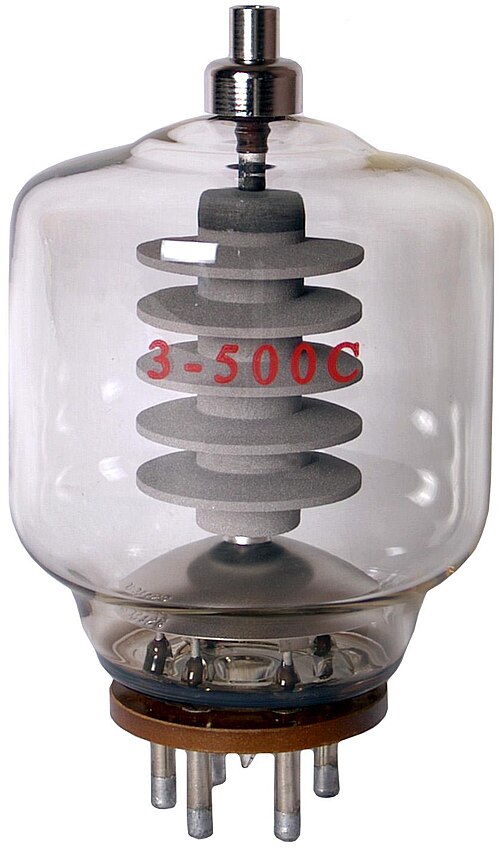

تحتوي أنابيب الإرسال الكبيرة على خيوط من التنجستن المتفحم تحتوي على نسبة ضئيلة (1% إلى 2%) من الثوريوم . تتشكل طبقة رقيقة للغاية (جزيئية) من ذرات الثوريوم على السطح الخارجي للطبقة المتفحمة للسلك، وعند تسخينها، تعمل كمصدر فعال للإلكترونات. يتبخر الثوريوم ببطء من سطح السلك، بينما تنتشر ذرات ثوريوم جديدة إلى السطح لتحل محلها. عادةً ما توفر هذه الكاثودات المصنوعة من التنجستن المُثورَم عمرًا افتراضيًا يصل إلى عشرات الآلاف من الساعات. يحدث انتهاء عمر خيط التنجستن المُثورَم عندما تتحول الطبقة المتفحمة في معظمها إلى شكل آخر من كربيد التنجستن ، ويبدأ الانبعاث في الانخفاض بسرعة؛ ولم يُثبت قط أن الفقدان الكامل للثوريوم عاملٌ في انتهاء عمر أنبوب يحتوي على هذا النوع من الباعثات. حققت محطة WAAY-TV في هانتسفيل، ألاباما، 163,000 ساعة (18.6 سنة) من الخدمة باستخدام صمام كليسترون ذي تجويف خارجي من نوع إيماك في الدائرة المرئية لجهاز الإرسال الخاص بها؛ وهو أعلى عمر خدمة موثق لهذا النوع من الصمامات. ^{[ 83 ]} وقد قيل إن أجهزة الإرسال المزودة بصمامات مفرغة أكثر قدرة على تحمل الصواعق من أجهزة الإرسال الترانزستورية. وبينما كان يُعتقد سابقًا أن الصمامات المفرغة أكثر كفاءة من الدوائر الإلكترونية الصلبة عند مستويات طاقة الترددات الراديوية التي تزيد عن 20 كيلوواط تقريبًا، لم يعد هذا صحيحًا، خاصةً في خدمة الموجة المتوسطة (بث AM) حيث تتمتع أجهزة الإرسال الإلكترونية الصلبة بكفاءة أعلى بشكل ملحوظ عند جميع مستويات الطاقة تقريبًا. كما تُظهر أجهزة إرسال بث FM المزودة بمضخمات طاقة إلكترونية صلبة تصل إلى 15 كيلوواط تقريبًا كفاءة طاقة إجمالية أفضل من مضخمات الطاقة القائمة على الصمامات المفرغة.

تُغطى الكاثودات الموجودة في أنابيب استقبال صغيرة بمزيج من أكسيد الباريوم وأكسيد السترونتيوم ، ويُضاف إليها أحيانًا أكسيد الكالسيوم أو أكسيد الألومنيوم . يُوضع سخان كهربائي داخل غلاف الكاثود ويُعزل عنه كهربائيًا بطبقة من أكسيد الألومنيوم. يؤدي هذا التركيب المعقد إلى انتشار ذرات الباريوم والسترونتيوم إلى سطح الكاثود وانبعاث الإلكترونات عند تسخينها إلى حوالي 780 درجة مئوية (1400  درجة فهرنهايت).

أنبوب أشعة الكاثود (CRT) هو أنبوب مفرغ يُستخدم بشكل خاص لأغراض العرض. على الرغم من وجود العديد من أجهزة التلفاز وشاشات الكمبيوتر التي كانت تستخدم أنابيب أشعة الكاثود، فقد استُبدلت معظمها بشاشات مسطحة مع انخفاض أسعارها وتحسن جودتها. وينطبق هذا أيضًا على راسمات الذبذبات الرقمية (التي تعتمد على أجهزة كمبيوتر داخلية ومحولات تناظرية إلى رقمية )، على الرغم من استمرار إنتاج راسمات الذبذبات التناظرية التقليدية (التي تعتمد على أنابيب أشعة الكاثود)، وهي اقتصادية ومفضلة لدى العديد من الفنيين. ^{[ 87 ]} في وقت من الأوقات، استخدمت العديد من أجهزة الراديو " أنابيب العين السحرية "، وهي نوع متخصص من أنابيب أشعة الكاثود يُستخدم بدلاً من مؤشر القياس للإشارة إلى قوة الإشارة أو مستوى الإدخال في مسجل الأشرطة. كما أن شاشة العرض الفلورية المفرغة (VFD)، وهي جهاز مؤشر حديث، هي أيضًا نوع من أنابيب أشعة الكاثود. ^{[ 88 ] [ 89 ] [ 90 ]}

أنبوب الأشعة السينية هو نوع من أنابيب أشعة الكاثود التي تولد أشعة سينية عندما تصطدم الإلكترونات ذات الجهد العالي بالأنود. ^{[ 91 ] [ 92 ]}

تُستخدم الجيروترونات أو الميزرات الفراغية، لتوليد موجات عالية الطاقة في نطاق الموجات المليمترية، وهي عبارة عن أنابيب مفرغة مغناطيسية تُستخدم فيها ظاهرة نسبية صغيرة، ناتجة عن الجهد العالي، لتجميع الإلكترونات. يمكن للجيروترونات توليد طاقات عالية جدًا (مئات الكيلوواط). ^{[ 93 ] [ 94 ]} أما ليزرات الإلكترون الحر ، المستخدمة لتوليد ضوء متماسك عالي الطاقة وحتى الأشعة السينية ، فهي أنابيب مفرغة ذات سرعة نسبية عالية تُشغل بواسطة مسرعات جسيمات عالية الطاقة. وبالتالي، فهي تُصنف ضمن أنواع أنابيب أشعة الكاثود. ^{[ 95 ] [ 96 ]}

المضاعف الضوئي هو أنبوب ضوئي تزداد حساسيته بشكل كبير من خلال استخدام مضاعفة الإلكترونات. يعمل هذا الأنبوب على مبدأ الانبعاث الثانوي ، حيث يصطدم إلكترون واحد منبعث من المهبط الضوئي بنوع خاص من المصاعد يُعرف باسم الداينود، مما يؤدي إلى إطلاق المزيد من الإلكترونات من هذا الداينود. تُسرّع هذه الإلكترونات نحو داينود آخر بجهد أعلى، مطلقةً المزيد من الإلكترونات الثانوية؛ ما يصل إلى 15 مرحلة من هذا القبيل توفر تضخيمًا هائلاً. على الرغم من التطورات الكبيرة في كواشف الحالة الصلبة الضوئية (مثل ثنائي الانهيار الضوئي أحادي الفوتون )، فإن قدرة أنابيب المضاعف الضوئي على كشف الفوتونات المفردة تجعل هذا الجهاز الأنبوبي المفرغ متفوقًا في تطبيقات معينة. يمكن أيضًا استخدام هذا الأنبوب لكشف الإشعاع المؤين كبديل لأنبوب جايجر-مولر (وهو ليس أنبوبًا مفرغًا في حد ذاته). تاريخيًا، استخدم أنبوب كاميرا التلفزيون "أورثيكون" المستخدم على نطاق واسع في استوديوهات التلفزيون قبل تطوير مصفوفات CCD الحديثة أيضًا مضاعفة الإلكترونات متعددة المراحل.

على مدى عقود، سعى مصممو الصمامات الإلكترونية إلى تعزيز صمامات التضخيم بمضاعفات إلكترونية لزيادة الكسب، إلا أن هذه الصمامات عانت من قصر عمرها الافتراضي لأن المادة المستخدمة في الدينودات كانت تُسمم المهبط الساخن للصمام. (على سبيل المثال، تم تسويق صمام RCA 1630 المثير للاهتمام ذي الانبعاث الثانوي، ولكنه لم يدم طويلًا). مع ذلك، طورت شركة فيليبس الهولندية في نهاية المطاف صمام EFP60 الذي تميز بعمر افتراضي مُرضٍ، واستُخدم في منتج واحد على الأقل، وهو مولد نبضات مختبري. ولكن بحلول ذلك الوقت، كانت الترانزستورات تشهد تطورًا سريعًا، مما جعل مثل هذه التطورات غير ضرورية.

أحد أنواعها، المسمى "مضاعف الإلكترونات القنوي"، لا يستخدم دينودات منفردة، بل يتكون من أنبوب منحني، كالحلزون، مطلي من الداخل بمادة ذات انبعاث ثانوي جيد. يحتوي أحد أنواعه على قمع لالتقاط الإلكترونات الثانوية. كان الدينود المستمر مقاومًا، وتُوصل نهاياته بجهد كافٍ لتوليد شلالات متكررة من الإلكترونات. تتكون لوحة القنوات الدقيقة من مصفوفة من مضاعفات الإلكترونات أحادية المرحلة فوق مستوى الصورة؛ ويمكن تكديس عدة منها. يمكن استخدام هذا، على سبيل المثال، كمكثف للصورة حيث تحل القنوات المنفصلة محل التركيز.

صنعت شركة تيكترونيكس راسم إشارة عالي الأداء وواسع النطاق بتقنية أنبوب أشعة الكاثود، مزودًا بلوحة مضاعفة إلكترونية خلف طبقة الفوسفور. تتكون هذه اللوحة من مصفوفة مجمعة من عدد هائل من أنابيب السيانيد القصيرة الفردية التي تستقبل شعاعًا منخفض التيار وتكثفه لتوفير عرض ذي سطوع عملي. (لم تتمكن البصريات الإلكترونية لمدفع الإلكترونات واسع النطاق من توفير تيار كافٍ لإثارة الفوسفور مباشرةً).

على الرغم من أن الصمامات المفرغة قد استُبدلت إلى حد كبير بأجهزة الحالة الصلبة في معظم تطبيقات التضخيم والتحويل والتقويم، إلا أن هناك بعض الاستثناءات. فبالإضافة إلى الوظائف الخاصة المذكورة أعلاه، لا تزال الصمامات المفرغة تُستخدم.لها بعض التطبيقات المتخصصة.

بشكل عام، تُعدّ الصمامات المفرغة أقل عرضةً بكثير من مكونات الحالة الصلبة المقابلة لها لارتفاعات الجهد العابرة، مثل ارتفاعات الجهد الكهربائي أو البرق، أو تأثير النبض الكهرومغناطيسي الناتج عن الانفجارات النووية ، ^{[ 97 ]} أو العواصف المغناطيسية الأرضية الناتجة عن التوهجات الشمسية العملاقة. ^{[ 98 ]} وقد أبقت هذه الخاصية استخدامها في بعض التطبيقات العسكرية لفترة طويلة بعد توفر تقنية الحالة الصلبة الأكثر عملية والأقل تكلفة لنفس التطبيقات، كما هو الحال مع طائرة ميغ-25 على سبيل المثال . ^{[ 97 ]}

تُعدّ الصمامات المفرغة بدائل عملية لأجهزة الحالة الصلبة في توليد طاقة عالية عند ترددات الراديو في تطبيقات مثل التسخين الصناعي بترددات الراديو ، ومسرعات الجسيمات ، وأجهزة الإرسال الإذاعي . وينطبق هذا بشكل خاص على ترددات الميكروويف، حيث توفر أجهزة مثل الكليسترون وأنبوب الموجة المتنقلة تضخيمًا بمستويات طاقة لا يمكن الوصول إليها باستخدام التيار الكهربائي الحالي.أجهزة أشباه الموصلات. يستخدم فرن الميكروويف المنزلي أنبوب المغنطرون لتوليد مئات الواط من طاقة الميكروويف بكفاءة. تُعدّ الأجهزة الصلبة، مثل نتريد الغاليوم، بدائل واعدة، لكنها باهظة الثمن للغاية وما زالت في مراحل التطوير الأولى.

في التطبيقات العسكرية، يمكن لأنبوب تفريغ عالي الطاقة توليد  إشارة تتراوح قوتها بين 10 و100 ميغاواط، ما قد يؤدي إلى احتراق الجزء الأمامي لجهاز استقبال غير محمي. تُصنف هذه الأجهزة ضمن الأسلحة الكهرومغناطيسية غير النووية، وقد طُورت في أواخر التسعينيات من قِبل كلٍ من الولايات المتحدة وروسيا.

لا تزال مضخمات الصمامات قابلة للتطبيق تجارياً في ثلاثة مجالات متخصصة حيث يُقدّر صوتها الدافئ وأداؤها عند زيادة التشويش وقدرتها على محاكاة تسجيلات الصمامات في العصر السابق: معدات عشاق الصوت ، ومضخمات الآلات الموسيقية، والأجهزة المستخدمة في استوديوهات التسجيل. ^{[ 99 ]}

يفضل العديد من عازفي الغيتار استخدام مضخمات الصمامات على مضخمات الترانزستور، ويعود ذلك غالبًا إلى ميل الأخيرة إلى تشويه الصوت عند زيادة مستوى التضخيم. ^{[ 100 ]} لا يمكن لأي مضخم تضخيم الإشارة بدقة إلا إلى مستوى صوت معين؛ فبعد تجاوز هذا الحد، يبدأ المضخم بتشويه الإشارة. وتختلف الدوائر الكهربائية في طريقة تشويه الإشارة؛ إذ يفضل بعض عازفي الغيتار خصائص التشويه التي تتميز بها الصمامات المفرغة. وتستخدم معظم الطرازات القديمة الشائعة الصمامات المفرغة.

طوّرت شركة بريطانية، بلاكبيرن مايكروتك سوليوشنز، نسخًا مختلفة جذريًا من الصمامات الإلكترونية القياسية لسوق عشاق الصوت. فبدلًا من استخدام تصميم أنبوبي ذي تدفق إلكتروني شعاعي، كان التصميم مسطحًا. وكان أول منتج لها هو الصمام الثلاثي المزدوج E813CC، القابل للتبديل مع ECC83. إلا أن الشركة أفلست عام 2009، بعد أشهر قليلة من طرح E813CC. ^{[ 101 ]}

في السنوات الأولى من القرن الحادي والعشرين، تجدد الاهتمام بالصمامات المفرغة، وهذه المرة مع باعث الإلكترونات المُشكّل على ركيزة سيليكون مسطحة، كما هو الحال في تقنية الدوائر المتكاملة . يُعرف هذا المجال الآن باسم الإلكترونيات النانوية المفرغة. ^{[ 104 ]} يعتمد التصميم الأكثر شيوعًا على استخدام مهبط بارد على شكل مصدر إلكترونات حقلي واسع المساحة (على سبيل المثال، مصفوفة باعثات حقلية ). في هذه الأجهزة، تنبعث الإلكترونات حقليًا من عدد كبير من مواقع الانبعاث الفردية المتقاربة.

قد تجد هذه الأنابيب الدقيقة المتكاملة تطبيقات في أجهزة الميكروويف ، بما في ذلك الهواتف المحمولة، لنقل البيانات عبر تقنيتي البلوتوث والواي فاي ، وفي الرادار والاتصالات عبر الأقمار الصناعية . اعتبارًا من عام 2012، كانت هذه التقنيات قيد الدراسة لتطبيقاتها المحتملة في تكنولوجيا شاشات العرض ذات الانبعاث الميداني ، ولكن كانت هناك مشاكل إنتاجية كبيرة.

اعتبارًا من عام 2014، أفادت التقارير أن مركز أبحاث أميس التابع لناسا كان يعمل على ترانزستورات القناة الفراغية المنتجة باستخدام تقنيات CMOS. ^{[ 105 ]}

عند تسخين الكاثود ووصوله إلى درجة حرارة التشغيل حوالي 1050 كلفن (780 درجة مئوية؛ 1430 درجة فهرنهايت) ، تنطلق الإلكترونات الحرة من سطحه. تُشكّل هذه الإلكترونات الحرة سحابةً في الفراغ بين الكاثود والأنود، تُعرف باسم الشحنة الفضائية . تُزوّد ​​هذه السحابة الإلكترونات اللازمة لتوليد التيار الكهربائي من الكاثود إلى الأنود. ومع انجذاب الإلكترونات إلى الأنود أثناء تشغيل الدائرة، تنطلق إلكترونات جديدة من الكاثود لتجديد الشحنة الفضائية. ^{[ 106 ]} تُعدّ الشحنة الفضائية مثالًا على المجال الكهربائي .

تُتحكم جميع الصمامات الإلكترونية المزودة بشبكة تحكم واحدة أو أكثر بجهد دخل تيار متردد (AC ) يُطبق على شبكة التحكم، بينما تظهر الإشارة المُضخمة الناتجة عند المصعد على شكل تيار . ونظرًا للجهد العالي المُطبق على المصعد، يُمكن لتيار المصعد الصغير نسبيًا أن يُمثل زيادة كبيرة في الطاقة مقارنةً بقيمة جهد الإشارة الأصلي. تنجذب إلكترونات الشحنة الفضائية المُنطلقة من المهبط الساخن بقوة إلى المصعد الموجب. تُنظم شبكة (شبكات) التحكم في الصمام تدفق هذا التيار من خلال دمج تيار إشارة التيار المتردد الصغير مع القيمة السالبة الطفيفة للشبكة. عند تطبيق موجة جيبية (AC) على الشبكة، فإنها تتحرك على هذه القيمة السالبة، مما يجعلها موجبة وسالبة مع تغير موجة إشارة التيار المتردد.

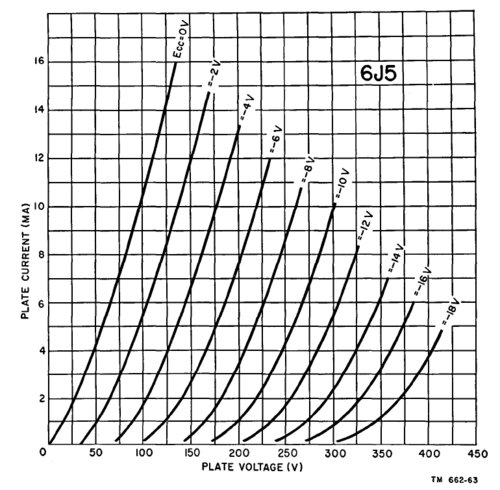

يتم توضيح هذه العلاقة من خلال مجموعة من منحنيات خصائص اللوحة (انظر المثال أعلاه)، والتي توضح بصريًا كيف يمكن أن يتأثر تيار الخرج من المصعد ( I _a ) بجهد دخل صغير مطبق على الشبكة ( V _g )، لأي جهد معين على اللوحة (المصعد) ( V _a ).

لكل أنبوب مجموعة فريدة من هذه المنحنيات المميزة. تربط هذه المنحنيات بيانياً التغيرات في تيار اللوحة اللحظي الناتج عن تغير أصغر بكثير في جهد الشبكة إلى الكاثود ( _Vgk ) مع تغير إشارة الدخل.

تعتمد خاصية التيار-الجهد على حجم ومادة الصفيحة والكاثود. ^{[ 107 ]} عبّر عن النسبة بين جهد الصفيحة وتيار الصفيحة. ^{[ 108 ]}

• منحنى التيار-الجهد (الجهد عبر الخيوط، تيار اللوحة)
• خصائص تيار الصفيحة وجهد الصفيحة
• مقاومة لوحة التيار المستمر - مقاومة المسار بين المصعد والمهبط للتيار المستمر
• مقاومة لوحة التيار المتردد - مقاومة المسار بين المصعد والمهبط للتيار المتردد

حجم المجال الكهروستاتيكي هو الحجم بين لوحين أو أكثر في الأنبوب.
