القرص المرن

الموسوعة الحرة

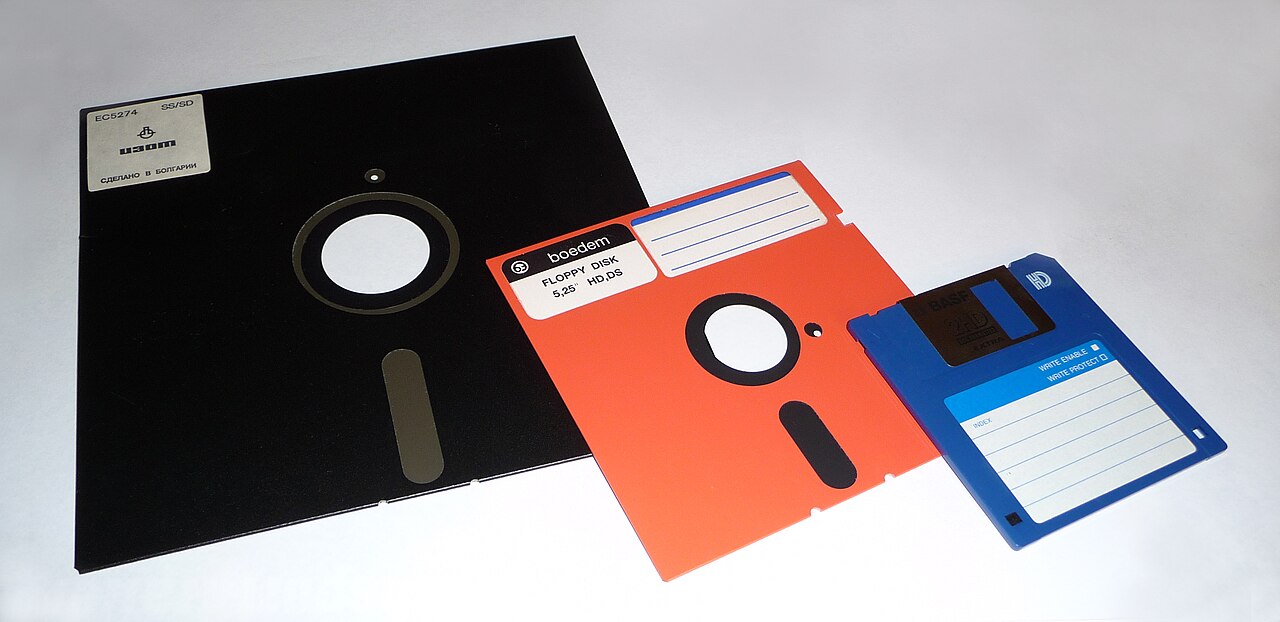

أقراص مرنة مقاس 8 بوصات، و5¼ بوصة، و3½ بوصة
محركات أقراص مقاس 8 بوصات، و5¼ بوصة (الارتفاع الكامل)، و3½ بوصة

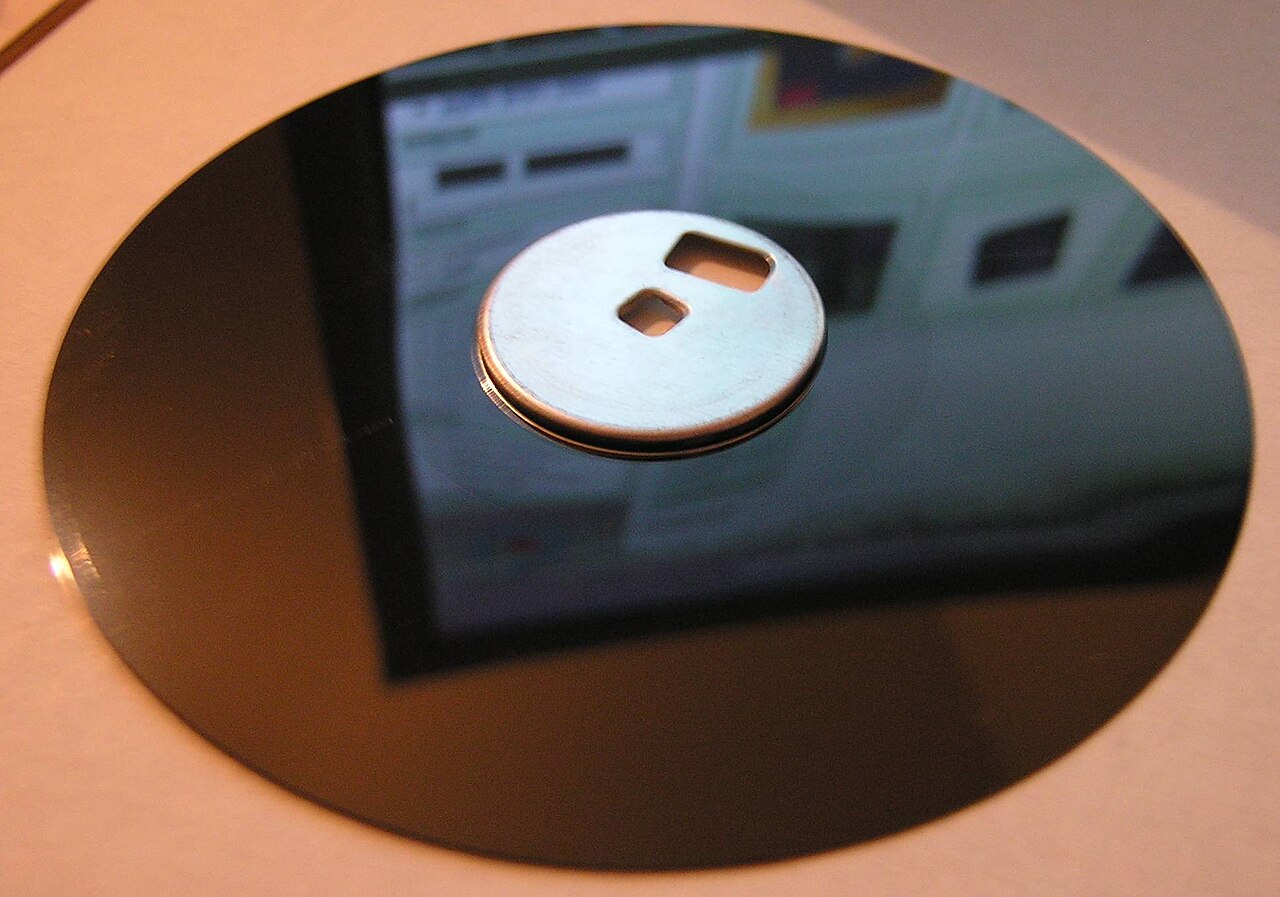

تم إزالة القرص المرن مقاس 3½ بوصة من غلافه

القرص المرن أو القرص المرن المرن (يُشار إليه بشكل غير رسمي باسم القرص المرن أو القرص المرن أو القرص المرن ) هو نوع من أنواع تخزين الأقراص يتكون من قرص رفيع ومرن من وسيط تخزين مغناطيسي في حاوية بلاستيكية مربعة أو شبه مربعة مبطنة بقماش يزيل جزيئات الغبار من القرص الدوار. الأقراص المرنة الثلاثة الأكثر شيوعًا (والمتوفرة تجاريًا) هي الأقراص المرنة مقاس 8 بوصات و5¼ بوصات و3½ بوصات. [1] تخزن الأقراص المرنة البيانات الرقمية التي يمكن قراءتها وكتابتها عند إدخال القرص في محرك أقراص مرنة ( FDD ) متصل بجهاز كمبيوتر أو جهاز آخر أو بداخله. [2]

كانت الأقراص المرنة الأولى، التي اخترعتها وصنعتها شركة آي بي إم في عام 1971، [3] يبلغ قطر القرص 8 بوصات (203.2 مم). [4] وبعد ذلك، أصبحت الأقراص المرنة مقاس 5¼ بوصة (133.35 مم) ثم 3½ بوصة (88.9 مم) شكلًا شائعًا لتخزين البيانات ونقلها في السنوات الأولى من القرن الحادي والعشرين. [5] لا يزال من الممكن استخدام الأقراص المرنة مقاس 3½ بوصة مع محرك أقراص مرنة خارجي بمنفذ يو إس بي . إن محركات أقراص يو إس بي للأقراص المرنة مقاس 5¼ بوصة و8 بوصات وأحجام أخرى نادرة أو غير موجودة. يستمر بعض الأفراد والمؤسسات في استخدام معدات قديمة لقراءة البيانات أو نقلها من الأقراص المرنة.

كانت الأقراص المرنة شائعة جدًا في ثقافة أواخر القرن العشرين لدرجة أن العديد من البرامج الإلكترونية والبرمجيات لا تزال تستخدم أيقونات الحفظ التي تشبه الأقراص المرنة حتى القرن الحادي والعشرين، كشكل من أشكال التصميم الشبيه بالكمبيوتر . في حين أن محركات الأقراص المرنة لا تزال لها بعض الاستخدامات المحدودة، خاصة مع معدات الكمبيوتر الصناعية القديمة ، فقد حلت محلها طرق تخزين البيانات ذات سعة تخزين البيانات الأكبر بكثير وسرعة نقل البيانات ، مثل محركات أقراص فلاش USB وبطاقات الذاكرة والأقراص الضوئية والتخزين المتاح من خلال شبكات الكمبيوتر المحلية والتخزين السحابي .

تاريخ

أنواع ذاكرة الكمبيوتر وتخزين البيانات
عام
Volatile
RAM
Historical
Non-volatile
ROM
NVRAM
Early-stage NVRAM
Analog recording
Optical
In development
Historical
  • v
  • t
  • e
قرص مرن مقاس 8 بوصات،
تم إدخاله في محرك الأقراص،
(قرص مرن مقاس 3½ بوصة،
في المقدمة، موضح للقياس)

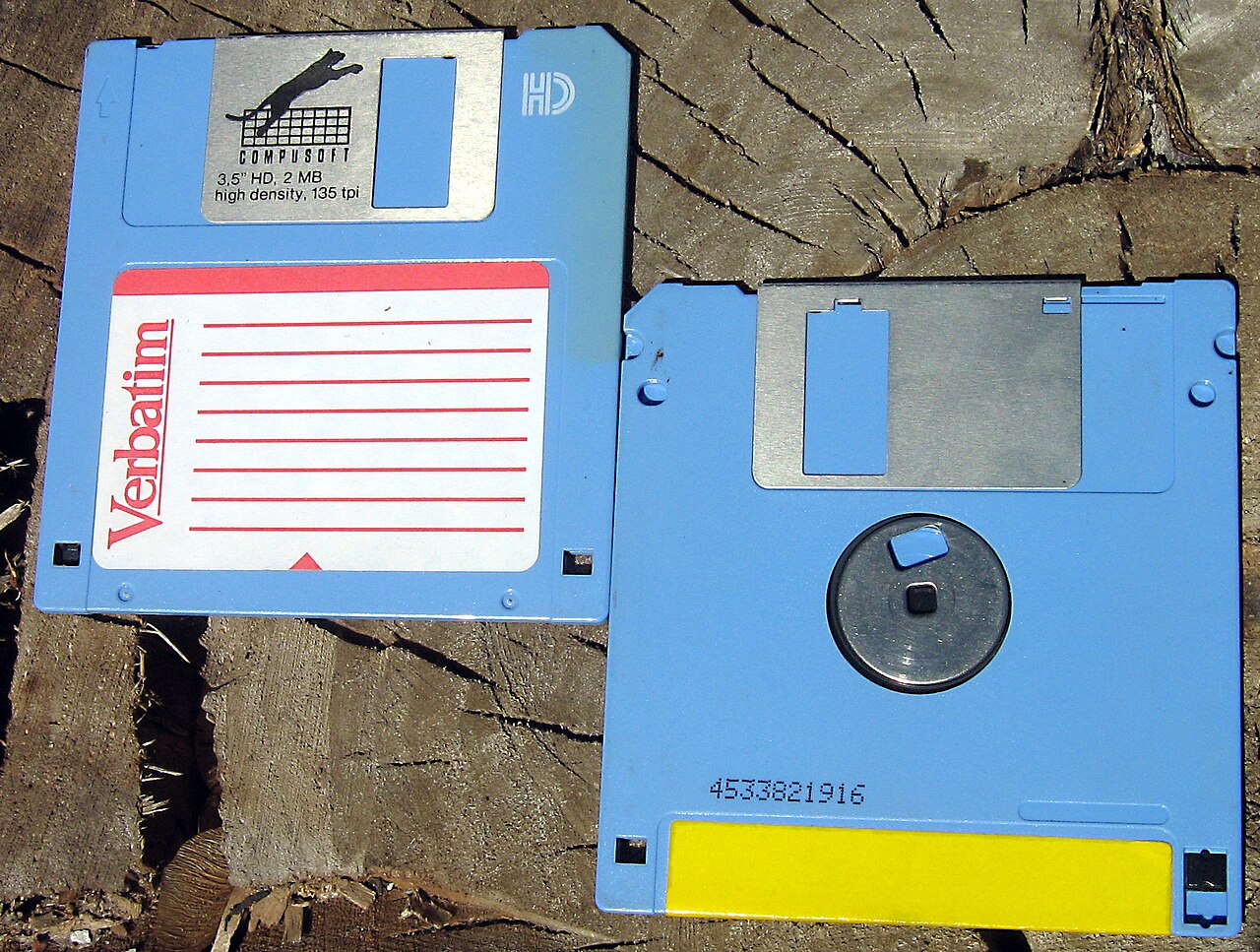

أقراص مرنة عالية الكثافة مقاس 3½ بوصة مع ملصقات لاصقة مثبتة عليها

كانت الأقراص المرنة التجارية الأولى، التي تم تطويرها في أواخر الستينيات، بقطر 8 بوصات (203.2 مم)؛ [4] [5] أصبحت متاحة تجاريًا في عام 1971 كمكون لمنتجات IBM، ثم تم بيع كل من محركات الأقراص والأقراص بشكل منفصل بدءًا من عام 1972 بواسطة Memorex وغيرها. [6] تم إنتاج هذه الأقراص ومحركات الأقراص المرتبطة بها وتحسينها بواسطة IBM وشركات أخرى مثل Memorex و Shugart Associates و Burroughs Corporation . [7] ظهر مصطلح "القرص المرن" في المطبوعات في وقت مبكر من عام 1970، [8] وعلى الرغم من أن IBM أعلنت عن أول وسائطها باسم قرص مرن من النوع 1 في عام 1973، إلا أن الصناعة استمرت في استخدام مصطلحي "القرص المرن" أو "القرص المرن".

في عام 1976، قدمت شركة Shugart Associates أقراص FDD مقاس 5¼ بوصة. وبحلول عام 1978، كان هناك أكثر من عشرة مصنعين ينتجون مثل هذه الأقراص. [9] كانت هناك تنسيقات أقراص مرنة متنافسة ، مع إصدارات ذات قطاعات صلبة وناعمة وأنظمة تشفير مثل ترميز مانشستر التفاضلي (DM)، وتعديل التردد (MFM)، و M 2 FM ، والتسجيل المشفر الجماعي (GCR). حل تنسيق 5¼ بوصة محل تنسيق 8 بوصات لمعظم الاستخدامات، واختفى تنسيق القرص ذي القطاعات الصلبة. كانت السعة الأكثر شيوعًا لتنسيق 5¼ بوصة في أجهزة الكمبيوتر التي تعمل بنظام التشغيل DOS هي 360 كيلوبايت (368640 بايت) لتنسيق Double-Sided Double-Density (DSDD) باستخدام ترميز MFM. [ بحاجة لمصدر ]

في عام 1984، قدمت شركة IBM مع جهاز PC/AT قرصًا مرنًا مزدوج الوجه مقاس 5¼ بوصة بسعة 1.2 ميجابايت (1,228,800 بايت)، لكنه لم يصبح شائعًا جدًا. بدأت شركة IBM في استخدام قرص مرن صغير مزدوج الكثافة مقاس 3½ بوصة بسعة 720 كيلو بايت على جهاز الكمبيوتر المحمول القابل للتحويل في عام 1986 والإصدار عالي الكثافة بسعة 1.44 ميجابايت (1,474,560 بايت) مع خط IBM Personal System/2 (PS/2) في عام 1987. يمكن إضافة محركات الأقراص هذه إلى طرز الكمبيوتر الشخصي الأقدم. في عام 1988، قدمت شركة YE Data محرك أقراص مرن مزدوج الوجه بكثافة ممتدة (DSED) بسعة 2.88 ميجابايت والذي استخدمته شركة IBM في طرازات PS/2 المتطورة وبعض طرازات RS/6000 وفي الجيل الثاني من NeXTcube و NeXTstation ؛ ومع ذلك، كان لهذا التنسيق نجاح محدود في السوق بسبب الافتقار إلى المعايير والانتقال إلى محركات أقراص بحجم 1.44 ميجابايت. [10]

خلال أوائل الثمانينيات، أصبحت حدود تنسيق 5¼ بوصة واضحة. تم تصميمه في الأصل ليكون أكثر عملية من تنسيق 8 بوصات، لكنه أصبح يُعتبر كبيرًا جدًا؛ ومع نمو جودة وسائط التسجيل، يمكن تخزين البيانات في مساحة أصغر. [11] تم تطوير العديد من الحلول، مع محركات بأحجام 2 و2½ و3 و3¼ و [12] 3½ و4 بوصات (وقرص سوني مقاس 90 مم × 94 مم (3.54 بوصة × 3.70 بوصة)) التي تقدمها شركات مختلفة. [11] كانت جميعها تتمتع بالعديد من المزايا على التنسيق القديم، بما في ذلك العلبة الصلبة مع مصراع معدني منزلق (أو لاحقًا، بلاستيكي في بعض الأحيان) فوق فتحة الرأس، مما ساعد في حماية الوسيط المغناطيسي الحساس من الغبار والتلف، وعلامة تبويب حماية الكتابة المنزلقة ، والتي كانت أكثر ملاءمة من علامات التبويب اللاصقة المستخدمة مع الأقراص السابقة. كانت حصة السوق الكبيرة لتنسيق 5¼ بوصة الراسخ سبباً في صعوبة حصول هذه التنسيقات الجديدة المتنوعة غير المتوافقة على حصة سوقية كبيرة. [11] ثم تم تبني متغير من تصميم سوني، قدمه العديد من المصنعين في عام 1983، بسرعة. وبحلول عام 1988، كانت مبيعات تنسيق 3½ بوصة أعلى من مبيعات تنسيق 5¼ بوصة. [13]

بشكل عام، استمر استخدام مصطلح القرص المرن، على الرغم من أن الأقراص المرنة ذات الطراز اللاحق تحتوي على غلاف صلب حول قرص مرن داخلي.

بحلول نهاية الثمانينيات، حلت الأقراص مقاس 3.5 بوصة محل الأقراص مقاس 5.5 بوصة. وخلال هذه الفترة، كانت أجهزة الكمبيوتر الشخصية تأتي غالبًا مزودة بمحركات أقراص من كلا الحجمين. وبحلول منتصف التسعينيات، اختفت محركات الأقراص مقاس 5.5 بوصة تقريبًا، حيث أصبح القرص مقاس 3.5 بوصة هو القرص المرن السائد. كانت مزايا القرص مقاس 3.5 بوصة هي سعته الأعلى وحجمه المادي الأصغر وعلبته الصلبة التي وفرت حماية أفضل من الأوساخ والمخاطر البيئية الأخرى.

انتشار

محرك أقراص مرنة USB من Imation ، طراز 01946: محرك أقراص خارجي يقبل الأقراص عالية الكثافة

أصبحت الأقراص المرنة شائعة الاستخدام خلال الثمانينيات والتسعينيات من القرن العشرين في استخدامها مع أجهزة الكمبيوتر الشخصية لتوزيع البرامج ونقل البيانات وإنشاء نسخ احتياطية . قبل أن تصبح الأقراص الصلبة في متناول عامة الناس، كانت الأقراص المرنة تُستخدم غالبًا لتخزين نظام تشغيل الكمبيوتر . تحتوي معظم أجهزة الكمبيوتر المنزلية في ذلك الوقت على نظام تشغيل ابتدائي ولغة BASIC مخزنة في ذاكرة للقراءة فقط (ROM)، مع خيار تحميل نظام تشغيل أكثر تقدمًا من قرص مرن.

بحلول أوائل تسعينيات القرن العشرين، كان حجم البرامج المتزايد يعني أن الحزم الكبيرة مثل Windows أو Adobe Photoshop تتطلب عشرات الأقراص أو أكثر. في عام 1996، كان هناك ما يقدر بنحو خمسة مليارات قرص مرن قياسي قيد الاستخدام. [14]

كانت إحدى المحاولات لتحسين التصميمات الحالية مقاس 3½ بوصة هي SuperDisk في أواخر التسعينيات، باستخدام مسارات بيانات ضيقة للغاية وآلية توجيه رأس عالية الدقة بسعة 120 ميجا بايت [15] والتوافق مع الأقراص المرنة القياسية مقاس 3½ بوصة؛ حدثت حرب تنسيق لفترة وجيزة بين SuperDisk ومنتجات الأقراص المرنة عالية الكثافة الأخرى، على الرغم من أن الأقراص المضغوطة/أقراص DVD القابلة للتسجيل في النهاية، وتخزين الفلاش ذي الحالة الصلبة، وفي النهاية التخزين عبر الإنترنت المستند إلى السحابة من شأنه أن يجعل كل تنسيقات الأقراص القابلة للإزالة هذه قديمة. لا تزال محركات الأقراص المرنة الخارجية المستندة إلى USB متاحة، وتوفر العديد من الأنظمة الحديثة دعم البرامج الثابتة للتمهيد من مثل هذه المحركات.

الانتقال التدريجي إلى صيغ أخرى

الجزء الأمامي والخلفي لمجموعة تنظيف محرك الأقراص المرنة مقاس 3½ بوصة و5¼ بوصة للبيع بالتجزئة، كما تم بيعها في أستراليا لدى بائع التجزئة Big W، حوالي أوائل التسعينيات
مجموعة من وسائط تخزين البيانات القابلة للإزالة: الأقراص المرنة، ووسائط ذاكرة الفلاش ، والوسائط القائمة على الأشرطة ، والأقراص الضوئية

في منتصف تسعينيات القرن العشرين، تم تقديم أقراص مرنة عالية الكثافة وغير متوافقة ميكانيكيًا، مثل قرص Iomega Zip . كان التبني محدودًا بسبب المنافسة بين التنسيقات الملكية والحاجة إلى شراء محركات باهظة الثمن لأجهزة الكمبيوتر حيث سيتم استخدام الأقراص. في بعض الحالات، تفاقم الفشل في اختراق السوق بسبب إصدار إصدارات ذات سعة أعلى من المحرك والوسائط غير متوافقة مع محركات الأقراص الأصلية، مما أدى إلى تقسيم المستخدمين بين المتبنين الجدد والقدامى. كان المستهلكون حذرين من القيام باستثمارات مكلفة في تقنيات غير مثبتة وسريعة التغير، لذلك لم تصبح أي من التقنيات المعيار الراسخ.

في عام 1998 ، طرحت شركة Apple جهاز iMac G3 مع محرك أقراص مضغوطة ولكن بدون محرك أقراص مرنة؛ وهذا جعل محركات الأقراص المرنة المتصلة بمنفذ USB ملحقات شائعة، حيث جاء جهاز iMac بدون أي جهاز وسائط قابل للإزالة وقابل للكتابة.

تم الترويج للأقراص المضغوطة القابلة للتسجيل كبديل، نظرًا لسعتها الأكبر وتوافقها مع محركات الأقراص المضغوطة الموجودة، و- مع ظهور الأقراص المضغوطة القابلة لإعادة الكتابة والكتابة بالحزم- إمكانية إعادة الاستخدام المماثلة للأقراص المرنة. ومع ذلك، ظلت أقراص CD-R/RW في الغالب وسيطًا أرشيفيًا، وليس وسيطًا لتبادل البيانات أو تحرير الملفات على الوسيط نفسه، لأنه لم يكن هناك معيار مشترك للكتابة بالحزم يسمح بالتحديثات الصغيرة. كانت التنسيقات الأخرى، مثل الأقراص المغناطيسية الضوئية ، تتمتع بمرونة الأقراص المرنة جنبًا إلى جنب مع سعة أكبر، لكنها ظلت متخصصة بسبب التكاليف. أصبحت تقنيات الأقراص المرنة المتوافقة مع الإصدارات السابقة عالية السعة شائعة لفترة من الوقت وتم بيعها كخيار أو حتى تضمينها في أجهزة الكمبيوتر القياسية، ولكن في الأمد البعيد، كان استخدامها مقصورًا على المحترفين والمتحمسين.

أخيرًا، أصبحت محركات أقراص USB المحمولة التي تعتمد على الفلاش بديلاً عمليًا وشائعًا، حيث تدعم أنظمة الملفات التقليدية وجميع سيناريوهات الاستخدام الشائعة للأقراص المرنة. وعلى عكس الحلول الأخرى، لم تكن هناك حاجة إلى نوع جديد من محركات الأقراص أو برامج خاصة تعوق تبنيها، حيث كان كل ما هو ضروري هو منفذ USB شائع بالفعل .

الاستخدام في القرن الحادي والعشرين

يوفر محاكي الأجهزة المرنة ، الذي يبلغ حجمه نفس حجم محرك الأقراص مقاس 3½ بوصة، واجهة USB للمستخدم.

بحلول عام 2002، لا يزال معظم المصنعين يوفرون محركات الأقراص المرنة كمعدات قياسية لتلبية طلب المستخدم لنقل الملفات وجهاز تمهيد الطوارئ، وكذلك للشعور العام بالأمان لامتلاك الجهاز المألوف. [16] بحلول هذا الوقت، انخفضت تكلفة بيع محرك الأقراص المرنة بالتجزئة إلى حوالي 20 دولارًا (ما يعادل 34 دولارًا في عام 2023)، لذلك لم يكن هناك حافز مالي كبير لحذف الجهاز من النظام. بعد ذلك، وبفضل الدعم الواسع النطاق لمحركات أقراص فلاش USB وتمهيد BIOS، قلل المصنعون وتجار التجزئة تدريجيًا من توفر محركات الأقراص المرنة كمعدات قياسية. في فبراير 2003، أعلنت شركة Dell ، أحد موردي أجهزة الكمبيوتر الشخصية الرائدين، أن محركات الأقراص المرنة لن تكون مثبتة مسبقًا على أجهزة كمبيوتر Dell Dimension المنزلية، على الرغم من أنها لا تزال متاحة كخيار قابل للاختيار ويمكن شراؤها كإضافة OEM في السوق الثانوية. [ 17] بحلول يناير 2007، احتوت 2٪ فقط من أجهزة الكمبيوتر المباعة في المتاجر على محركات أقراص مرنة مدمجة. [18]

تُستخدم الأقراص المرنة للتمهيد في حالات الطوارئ في الأنظمة القديمة التي تفتقر إلى دعم الوسائط القابلة للتمهيد الأخرى ولتحديثات BIOS ، حيث لا يزال من الممكن تنفيذ معظم برامج BIOS والبرامج الثابتة من الأقراص المرنة القابلة للتمهيد . في حالة فشل تحديثات BIOS أو تلفها، يمكن أحيانًا استخدام محركات الأقراص المرنة لإجراء عملية استرداد. لا تزال صناعات الموسيقى والمسرح تستخدم معدات تتطلب أقراصًا مرنة قياسية (مثل أجهزة التوليف وأجهزة أخذ العينات وآلات الطبول وأجهزة التسلسل ووحدات التحكم في الإضاءة ). قد لا تحتوي معدات الأتمتة الصناعية مثل الآلات القابلة للبرمجة والروبوتات الصناعية على واجهة USB؛ يتم بعد ذلك تحميل البيانات والبرامج من الأقراص، مما يجعلها قابلة للتلف في البيئات الصناعية. قد لا يتم استبدال هذه المعدات بسبب التكلفة أو متطلبات التوافر المستمر؛ لا تحل محاكاة البرامج والافتراضات الحالية هذه المشكلة لأنه يتم استخدام نظام تشغيل مخصص لا يحتوي على برامج تشغيل لأجهزة USB. يمكن جعل محاكيات الأقراص المرنة المادية تعمل على ربط وحدات تحكم الأقراص المرنة بمنفذ USB يمكن استخدامه لمحركات أقراص الفلاش.

في مايو 2016، أصدر مكتب المحاسبة الحكومي في الولايات المتحدة تقريرًا تناول الحاجة إلى ترقية أو استبدال أنظمة الكمبيوتر القديمة داخل الوكالات الفيدرالية. وفقًا لهذه الوثيقة، لا تزال أجهزة الكمبيوتر الصغيرة القديمة من سلسلة IBM/1 التي تعمل على أقراص مرنة مقاس 8 بوصات تُستخدم لتنسيق "الوظائف التشغيلية للقوات النووية للولايات المتحدة". خططت الحكومة لتحديث بعض التكنولوجيا بحلول نهاية السنة المالية 2017. [19] [20] انتهى الاستخدام في حكومة اليابان في عام 2024. [21]

لم يعد نظاما التشغيل Windows 10 و Windows 11 مزودين ببرامج تشغيل لمحركات الأقراص المرنة (الداخلية والخارجية). ومع ذلك، سيظلان يدعمانها من خلال برنامج تشغيل منفصل للجهاز تقدمه Microsoft. [22]

كان أسطول طائرات بوينج 747-400 التابعة لشركة الخطوط الجوية البريطانية ، حتى تقاعده في عام 2020، يستخدم أقراصًا مرنة مقاس 3½ بوصة لتحميل برامج الطيران. [23]

أوقفت شركة سوني، التي كانت تعمل في مجال الأقراص المرنة منذ عام 1983، المبيعات المحلية لجميع طرز الأقراص المرنة الستة مقاس 3½ بوصة اعتبارًا من مارس 2011. [24] وقد اعتبر البعض هذا بمثابة نهاية الأقراص المرنة. [25] وبينما توقف إنتاج وسائط الأقراص المرنة الجديدة، [26] فمن المتوقع أن تستمر مبيعات واستخدامات هذه الوسائط من المخزونات حتى عام 2026 على الأقل. [27]

إرث

لقطة شاشة تظهر قرصًا مرنًا كأيقونة "حفظ"

لمدة تزيد عن عقدين من الزمن، كان القرص المرن هو جهاز التخزين الخارجي القابل للكتابة الأساسي المستخدم. كانت معظم بيئات الحوسبة قبل التسعينيات غير متصلة بشبكة، وكانت الأقراص المرنة هي الوسيلة الأساسية لنقل البيانات بين أجهزة الكمبيوتر، وهي الطريقة المعروفة بشكل غير رسمي باسم sneakernet . على عكس الأقراص الصلبة، تم التعامل مع الأقراص المرنة ورؤيتها؛ حتى أن المستخدم المبتدئ يمكنه التعرف على القرص المرن. وبسبب هذه العوامل، أصبحت صورة القرص المرن مقاس 3½ بوصة استعارة واجهة لحفظ البيانات. اعتبارًا من عام 2022 ، لا يزال رمز القرص المرن مستخدمًا بواسطة البرامج على عناصر واجهة المستخدم المتعلقة بحفظ الملفات على الرغم من أن الأقراص المرنة المادية أصبحت قديمة إلى حد كبير. [27] تشمل أمثلة هذه البرامج LibreOffice و Microsoft Paint و WordPad .

تصميم

بناء

أقراص مقاس 8 بوصات و5¼ بوصة

الجزء الداخلي من قرص مرن مقاس 8 بوصات مفكك بشكل مدمر

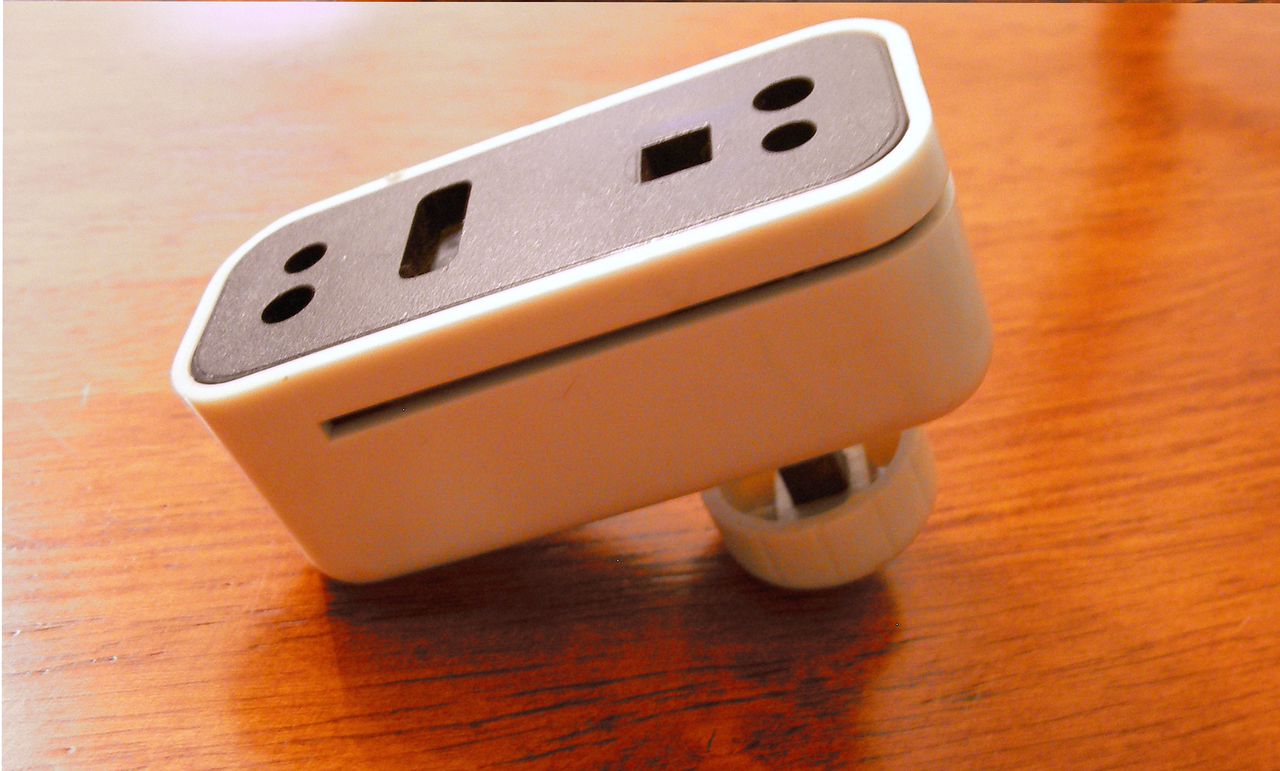

آلة ثقب الأقراص، التي يمكنها جعل الأقراص المرنة مقاس 5¼ بوصة المخصصة للقراءة فقط قابلة للكتابة، وتحويل بعض الأقراص المرنة مقاس 5¼ بوصة ذات الجانب الواحد إلى أقراص مزدوجة الجانب ، عن طريق إضافة فتحات يتوقع أن تستشعرها المحركات.

تحتوي الأقراص المرنة مقاس 8 بوصات و5¼ بوصة على وسط بلاستيكي دائري مطلي مغناطيسيًا مع وجود ثقب دائري كبير في المنتصف لمحور محرك الأقراص. يوجد الوسط داخل غطاء بلاستيكي مربع به فتحة مستطيلة صغيرة على كلا الجانبين للسماح لرؤوس محرك الأقراص بقراءة وكتابة البيانات وثقب كبير في المنتصف للسماح للوسط المغناطيسي بالدوران عن طريق تدويره من الفتحة الوسطى. [ بحاجة لمصدر ]

يوجد داخل الغطاء طبقتان من القماش مع وضع الوسيط المغناطيسي في المنتصف. تم تصميم القماش لتقليل الاحتكاك بين الوسيط والغطاء الخارجي، والتقاط جزيئات الحطام المتآكلة من القرص لمنعها من التراكم على الرؤوس. عادة ما يكون الغطاء عبارة عن ورقة من جزء واحد، مطوية مرتين مع لصق اللوحات أو لحامها معًا. [ بحاجة لمصدر ]

يتم تحديد ما إذا كان القرص قابلاً للكتابة من خلال شق صغير على جانب القرص، كما يتم الكشف عنه بواسطة مفتاح ميكانيكي أو مستشعر ضوئي كهربائي . في القرص مقاس 8 بوصات، يتيح الشق المغطى أو غير الموجود إمكانية الكتابة، بينما في القرص مقاس 5¼ بوصة، يتيح الشق الموجود وغير المغطى إمكانية الكتابة. يمكن استخدام شريط فوق الشق لتغيير وضع القرص. تم بيع أجهزة التثقيب لتحويل الأقراص ذات الحجم 5¼ بوصة المخصصة للقراءة فقط إلى أقراص قابلة للكتابة عليها، وكذلك لتمكين الكتابة على الجانب غير المستخدم من الأقراص ذات الوجه الواحد لأجهزة الكمبيوتر ذات محركات الأقراص ذات الوجه الواحد. وقد نجحت هذه الطريقة لأن الأقراص ذات الوجه الواحد والوجهين تحتوي عادةً على وسائط مغناطيسية فعلية متطابقة بشكل أساسي، وذلك من أجل كفاءة التصنيع. وكانت الأقراص التي كان يتم استخدام وجهيها الأمامي والخلفي بشكل منفصل في محركات الأقراص ذات الوجه الواحد تُعرف باسم الأقراص القابلة للقلب . وكان تثقيب الأقراص المرنة ذات الحجم 5¼ بوصة لأجهزة الكمبيوتر الشخصية مطلوبًا بشكل عام فقط عندما أراد المستخدمون الكتابة فوق الأقراص الأصلية ذات الحجم 5¼ بوصة من البرامج التي يتم شراؤها من المتاجر، والتي يتم شحنها عادةً دون وجود تثقيب. [ بحاجة لمصدر ]

يوجد زوج آخر من الصمام الثنائي الباعث للضوء/الترانزستور الضوئي يقع بالقرب من مركز القرص ويكتشف فتحة الفهرس مرة واحدة لكل دورة في القرص المغناطيسي. يحدث الاكتشاف كلما اصطف مستشعر المحرك والفتحات الموجودة في الغلاف البلاستيكي للقرص المرن المدخل بشكل صحيح وثقب واحد في وسط القرص المرن الدوار. تُستخدم هذه الآلية لاكتشاف البداية الزاوية لكل مسار، وما إذا كان القرص يدور بالسرعة الصحيحة أم لا. كانت الأقراص المبكرة مقاس 8 بوصات و5¼ بوصة تحتوي أيضًا على فتحات لكل قطاع في الوسط المغناطيسي المغلق، بالإضافة إلى فتحة الفهرس، [28] بنفس المسافة الشعاعية من المركز، للمحاذاة مع نفس فتحة الغلاف. وقد أطلق على هذه الأقراص اسم الأقراص ذات القطاعات الصلبة . تحتوي الأقراص ذات القطاعات اللينة اللاحقة على فتحة فهرس واحدة فقط في الوسط، ويتم تحديد موضع القطاع بواسطة وحدة تحكم القرص أو برنامج منخفض المستوى من الأنماط التي تحدد بداية القطاع. بشكل عام، تُستخدم نفس المحركات لقراءة وكتابة كلا النوعين من الأقراص، مع اختلاف الأقراص ووحدات التحكم فقط. بعض أنظمة التشغيل التي تستخدم القطاعات الناعمة، مثل Apple DOS ، لا تستخدم فتحة الفهرس، وغالبًا ما تفتقر محركات الأقراص المصممة لمثل هذه الأنظمة إلى المستشعر المقابل؛ وكان هذا في الأساس إجراءً لتوفير تكاليف الأجهزة. [29]

قرص مقاس 3½ بوصة

الجانب الخلفي لقرص مرن مقاس 3½ بوصة في علبة شفافة، يظهر أجزائه الداخلية

إن قلب القرص مقاس 3½ بوصة هو نفس القرصين الآخرين، ولكن الجزء الأمامي به ملصق فقط وفتحة صغيرة لقراءة وكتابة البيانات، محمية بواسطة المصراع - غطاء معدني أو بلاستيكي محمل بنابض، يتم دفعه إلى الجانب عند الدخول إلى المحرك. بدلاً من وجود ثقب في المنتصف، يحتوي على محور معدني يتناسب مع محور المحرك. مواد الطلاء المغناطيسية النموذجية للأقراص مقاس 3½ بوصة هي: [30]

يشير الثقبان الموجودان في الأسفل إلى اليسار واليمين إلى ما إذا كان القرص محميًا ضد الكتابة وما إذا كان عالي الكثافة؛ وتكون هذه الثقوب متباعدة بقدر الثقوب الموجودة في ورق A4 المثقوب ، مما يسمح بتثبيت الأقراص المرنة عالية الكثافة المحمية ضد الكتابة في مجلدات حلقية بمعايير دولية ( ISO 838 ) . أبعاد غلاف القرص ليست مربعة تمامًا: عرضه أقل قليلاً من عمقه، بحيث يكون من المستحيل إدخال القرص في فتحة محرك الأقراص بشكل جانبي (أي تدويره بمقدار 90 درجة عن اتجاه الغالق الصحيح أولاً). تضمن الشق القطري في الجزء العلوي الأيمن إدخال القرص في المحرك بالاتجاه الصحيح - وليس رأسًا على عقب أو نهاية الملصق أولاً - ويشير السهم في الجزء العلوي الأيسر إلى اتجاه الإدخال. عادةً ما يحتوي المحرك على زر، عند الضغط عليه، يخرج القرص بدرجات متفاوتة من القوة، ويرجع التناقض إلى قوة الإخراج التي يوفرها زنبرك الغالق. في أجهزة الكمبيوتر المتوافقة مع IBM PC وأجهزة Commodore وأجهزة Apple II/III وأجهزة أخرى غير Apple-Macintosh مزودة بمحركات أقراص مرنة قياسية، يمكن إخراج القرص يدويًا في أي وقت. يحتوي المحرك على مفتاح تغيير القرص الذي يكتشف متى يتم إخراج القرص أو إدخاله. يعد فشل هذا المفتاح الميكانيكي مصدرًا شائعًا لتلف القرص إذا تم تغيير القرص وفشل المحرك (وبالتالي نظام التشغيل) في ملاحظة ذلك. [ بحاجة لمصدر ]

إن إحدى المشكلات الرئيسية المتعلقة بسهولة استخدام القرص المرن هي ضعفه؛ فحتى داخل غلاف بلاستيكي مغلق، يكون وسيط القرص شديد الحساسية للغبار والتكثيف ودرجات الحرارة القصوى. وكما هو الحال مع جميع وسائل التخزين المغناطيسية ، فهو عرضة للحقول المغناطيسية. وقد تم توزيع الأقراص الفارغة مع مجموعة واسعة من التحذيرات، تحذر المستخدم من تعريضها لظروف خطيرة. ومن المرجح أن يؤدي التعامل الخشن مع القرص أو إزالته من المحرك أثناء استمرار دوران الوسائط المغناطيسية إلى إتلاف القرص أو رأس المحرك أو البيانات المخزنة. ومن ناحية أخرى، أشاد خبير التفاعل بين الإنسان والحاسوب دونالد نورمان بالقرص المرن مقاس 3½ بوصة لقابليته للاستخدام الميكانيكي : [31]

إن القرص المرن المغناطيسي مقاس 3.5 بوصة هو مثال بسيط على التصميم الجيد، وهو عبارة عن دائرة صغيرة من مادة مغناطيسية مرنة محاطة ببلاستيك صلب. لم تكن الأنواع السابقة من الأقراص المرنة تحتوي على هذا الغلاف البلاستيكي، الذي يحمي المادة المغناطيسية من سوء الاستخدام والتلف. يحمي الغطاء المعدني المنزلق السطح المغناطيسي الحساس عندما لا يكون القرص المرن قيد الاستخدام، ويفتح تلقائيًا عند إدخال القرص المرن في الكمبيوتر. القرص المرن له شكل مربع: ويبدو أن هناك ثماني طرق ممكنة لإدخاله في الجهاز، واحدة منها فقط صحيحة. ماذا يحدث إذا قمت بذلك بشكل خاطئ؟ أحاول إدخال القرص جانبيًا. آه، لقد فكر المصمم في ذلك. تظهر دراسة صغيرة أن الغلاف ليس مربعًا حقًا: إنه مستطيل، لذا لا يمكنك إدخال جانب أطول. أحاول العكس. يدخل القرص المرن جزءًا فقط من الطريق. تمنع النتوءات الصغيرة، والثقوب، والفتحات القرص المرن من إدخاله للخلف أو رأسًا على عقب: من بين الطرق الثماني التي قد يحاول المرء إدخال القرص المرن بها، هناك طريقة واحدة فقط صحيحة، وهي الطريقة الوحيدة التي تناسب. تصميم ممتاز.

محرك المغزل من وحدة مقاس 3½ بوصة
رأس القراءة والكتابة من وحدة مقاس 3½ بوصة

عملية

كيفية تطبيق رأس القراءة والكتابة على القرص المرن
تصور المعلومات المغناطيسية على القرص المرن (صورة مسجلة باستخدام CMOS-MagView)

يقوم محرك المغزل في المحرك بتدوير الوسط المغناطيسي بسرعة معينة، بينما تحرك آلية تعمل بمحرك متدرج رؤوس القراءة/الكتابة المغناطيسية شعاعيًا على طول سطح القرص. تتطلب كل من عمليات القراءة والكتابة دوران الوسائط وتلامس الرأس لوسائط القرص، وهو إجراء تم إنجازه في الأصل بواسطة ملف لولبي محمل بالقرص. [32] أبقت المحركات اللاحقة الرؤوس بعيدة عن الاتصال حتى يتم تدوير ذراع اللوحة الأمامية (5¼ بوصة) أو اكتمال إدخال القرص (3½ بوصة). لكتابة البيانات، يتم إرسال التيار عبر ملف في الرأس أثناء دوران الوسائط. يقوم المجال المغناطيسي للرأس بمحاذاة مغناطيسية الجسيمات الموجودة أسفل الرأس مباشرة على الوسائط. عندما يتم عكس التيار، يتم محاذاة المغناطيسية في الاتجاه المعاكس، مما يؤدي إلى تشفير بت واحد من البيانات. لقراءة البيانات، يحفز مغناطيسية الجسيمات في الوسائط جهدًا ضئيلًا في ملف الرأس أثناء مرورها تحته. يتم تضخيم هذه الإشارة الصغيرة وإرسالها إلى وحدة تحكم القرص المرن ، والتي تقوم بتحويل تدفقات النبضات من الوسائط إلى بيانات، وتفحصها بحثًا عن الأخطاء، ثم ترسلها إلى نظام الكمبيوتر المضيف. [ بحاجة لمصدر ]

التنسيق

القرص المرن الفارغ غير المنسق له طبقة من أكسيد مغناطيسي بدون ترتيب مغناطيسي للجسيمات. أثناء التنسيق، يتم محاذاة مغناطيسيات الجسيمات لتشكيل مسارات، كل منها مقسم إلى قطاعات ، مما يتيح لوحدة التحكم قراءة البيانات وكتابتها بشكل صحيح. المسارات عبارة عن حلقات متحدة المركز حول المركز، مع وجود مسافات بين المسارات حيث لا يتم كتابة أي بيانات؛ يتم توفير فجوات مع بايتات حشو بين القطاعات وفي نهاية المسار للسماح باختلافات طفيفة في السرعة في محرك الأقراص، وللسماح بتوافق أفضل مع محركات الأقراص المتصلة بأنظمة مماثلة أخرى. [ بحاجة لمصدر ]

يحتوي كل قطاع من البيانات على رأس يحدد موقع القطاع على القرص. يتم كتابة فحص التكرار الدوري (CRC) في رؤوس القطاعات وفي نهاية بيانات المستخدم حتى يتمكن وحدة التحكم في القرص من اكتشاف الأخطاء المحتملة. [ بحاجة لمصدر ]

بعض الأخطاء بسيطة ويمكن حلها عن طريق إعادة محاولة عملية القراءة تلقائيًا؛ والأخطاء الأخرى دائمة وسيقوم متحكم القرص بإرسال إشارة إلى نظام التشغيل إذا فشلت محاولات متعددة لقراءة البيانات. [ بحاجة لمصدر ]

الإدخال والإخراج

بعد إدخال القرص، يتم خفض القفل أو الرافعة الموجودة في مقدمة المحرك يدويًا لمنع القرص من الظهور عن طريق الخطأ، وإشراك محور تثبيت المغزل، وفي محركات الأقراص ذات الجانبين، إشراك رأس القراءة/الكتابة الثاني مع الوسائط. [ بحاجة لمصدر ]

في بعض محركات الأقراص مقاس 5¼ بوصة، يؤدي إدخال القرص إلى ضغط وقفل زنبرك القذف الذي يقذف القرص جزئيًا عند فتح القفل أو الرافعة. يتيح هذا مساحة مقعرة أصغر للإبهام والأصابع للإمساك بالقرص أثناء الإزالة. [ بحاجة لمصدر ]

تقوم محركات الأقراص الأحدث مقاس 5¼ بوصة وجميع محركات الأقراص مقاس 3½ بوصة تلقائيًا بتشغيل المغزل والرؤوس عند إدخال القرص، وتفعل العكس عند الضغط على زر الإخراج. [ بحاجة لمصدر ]

في أجهزة كمبيوتر Apple Macintosh المزودة بمحركات أقراص مدمجة مقاس 3½ بوصة، يتم استبدال زر الإخراج ببرنامج يتحكم في محرك الإخراج الذي لا يفعل ذلك إلا عندما لا يحتاج نظام التشغيل إلى الوصول إلى المحرك. يمكن للمستخدم سحب صورة محرك الأقراص المرنة إلى سلة المهملات على سطح المكتب لإخراج القرص. في حالة انقطاع التيار الكهربائي أو عطل المحرك، يمكن إزالة القرص المحمل يدويًا عن طريق إدخال مشبك ورق مستقيم في فتحة صغيرة في اللوحة الأمامية للمحرك، تمامًا كما يفعل المرء مع محرك أقراص مضغوطة في موقف مماثل. يحتوي X68000 على محركات أقراص مقاس 5¼ بوصة يتم إخراجها بسهولة. تحتوي بعض أجهزة IBM PS/2 من الجيل الأخير على محركات أقراص مقاس 3½ بوصة يتم إخراجها بسهولة أيضًا، حيث توفر بعض إصدارات DOS (مثل PC DOS 5.02 والإصدارات الأحدث) أمر إخراج. [ بحاجة لمصدر ]

العثور على المسار صفر

قبل أن يتم الوصول إلى القرص، يحتاج محرك الأقراص إلى مزامنة موضع رأسه مع مسارات القرص. في بعض محركات الأقراص، يتم إنجاز ذلك باستخدام مستشعر Track Zero، بينما في محركات أخرى، يتضمن ذلك اصطدام رأس المحرك بسطح مرجعي ثابت. [ بحاجة لمصدر ]

في كلتا الحالتين، يتم تحريك الرأس بحيث يقترب من موضع المسار صفر للقرص. عندما يصل محرك الأقراص المزود بالمستشعر إلى المسار صفر، يتوقف الرأس عن الحركة على الفور ويتم محاذاته بشكل صحيح. بالنسبة للمحرك بدون المستشعر، تحاول الآلية تحريك الرأس بأقصى عدد ممكن من المواضع اللازمة للوصول إلى المسار صفر، مع العلم أنه بمجرد اكتمال هذه الحركة، سيتم وضع الرأس فوق المسار صفر. [ بحاجة لمصدر ]

تنتج بعض آليات التشغيل مثل محرك Apple II مقاس 5¼ بوصة بدون مستشعر مسار صفري، أصواتًا ميكانيكية مميزة عند محاولة تحريك الرؤوس بعد سطح المرجع. هذه الضربة الفيزيائية مسؤولة عن نقر محرك 5¼ بوصة أثناء تشغيل Apple II، والخشخشة العالية لنظامي التشغيل DOS وProDOS عند حدوث أخطاء في القرص ومحاولة مزامنة المسار الصفري. [ بحاجة لمصدر ]

العثور على القطاعات

تستخدم جميع محركات الأقراص مقاس 8 بوصات وبعض محركات الأقراص مقاس 5¼ بوصة طريقة ميكانيكية لتحديد القطاعات، المعروفة إما بالقطاعات الصلبة أو القطاعات اللينة ، والغرض من الفتحة الصغيرة في الغلاف، على جانب فتحة المغزل. يكتشف مستشعر شعاع الضوء متى يمكن رؤية ثقب مثقوب في القرص من خلال الفتحة الموجودة في الغلاف. [ بحاجة لمصدر ]

بالنسبة للقرص ذي القطاعات الناعمة، يوجد ثقب واحد فقط، والذي يستخدم لتحديد القطاع الأول لكل مسار. ثم يتم استخدام توقيت الساعة للعثور على القطاعات الأخرى خلفه، الأمر الذي يتطلب تنظيمًا دقيقًا لسرعة محرك الدفع. [ بحاجة لمصدر ]

بالنسبة للقرص ذي القطاعات الصلبة، يوجد العديد من الثقوب، واحدة لكل صف قطاع، بالإضافة إلى ثقب إضافي في موضع نصف القطاع، والذي يستخدم للإشارة إلى القطاع صفر. [ بحاجة لمصدر ]

يتميز نظام كمبيوتر Apple II بعدم وجود مستشعر لثقب الفهرس وتجاهل وجود قطاعات صلبة أو ناعمة. بدلاً من ذلك، استخدم أنماط مزامنة بيانات متكررة خاصة مكتوبة على القرص بين كل قطاع، لمساعدة الكمبيوتر في العثور على البيانات ومزامنتها في كل مسار. [ بحاجة لمصدر ]

لم تستخدم محركات الأقراص ذات الحجم 3½ بوصة التي ظهرت لاحقًا في منتصف الثمانينيات فتحات مؤشر القطاع، بل استخدمت أيضًا أنماط المزامنة. [ بحاجة لمصدر ]

تستخدم معظم محركات الأقراص مقاس 3½ بوصة محركًا بسرعة ثابتة وتحتوي على نفس عدد القطاعات عبر جميع المسارات. يُشار إلى هذا أحيانًا باسم السرعة الزاوية الثابتة (CAV). من أجل احتواء المزيد من البيانات على القرص، تستخدم بعض محركات الأقراص مقاس 3½ بوصة (خاصة محركات Macintosh External 400K و800K ) بدلاً من ذلك سرعة خطية ثابتة (CLV)، والتي تستخدم محركًا بسرعة متغيرة يدور بشكل أبطأ مع تحرك الرأس بعيدًا عن مركز القرص، مع الحفاظ على نفس سرعة الرأس (الرؤوس) بالنسبة لسطح (أسطح) القرص. يسمح هذا بكتابة المزيد من القطاعات على المسارات الأطول في المنتصف والخارج مع زيادة طول المسار. [ بحاجة لمصدر ]

المقاسات

في حين تم تعريف القرص الأصلي مقاس 8 بوصات من شركة IBM على هذا النحو بالفعل، فإن الأحجام الأخرى محددة بالنظام المتري، وأسمائها المعتادة ما هي إلا تقريبات تقريبية. [33]

إن الأحجام المختلفة للأقراص المرنة غير متوافقة ميكانيكيًا، ولا يمكن للأقراص أن تلائم سوى حجم واحد من محرك الأقراص. كانت مجموعات محركات الأقراص ذات الفتحات مقاس 3½ بوصة و5¼ بوصة متاحة أثناء فترة الانتقال بين الأحجام، لكنها كانت تحتوي على آليتي محرك أقراص منفصلتين. بالإضافة إلى ذلك، هناك العديد من حالات عدم التوافق الدقيقة، والتي عادةً ما تكون مدفوعة بالبرمجيات بين الاثنين. كانت الأقراص مقاس 5¼ بوصة المهيأة للاستخدام مع أجهزة كمبيوتر Apple II غير قابلة للقراءة ويتم التعامل معها على أنها غير مهيأة على Commodore. مع بدء تشكيل منصات الكمبيوتر ، تم إجراء محاولات للتبديل. على سبيل المثال، يمكن لـ " SuperDrive " المضمن من Macintosh SE إلى Power Macintosh G3 قراءة وكتابة وتنسيق أقراص IBM PC مقاس 3½ بوصة، لكن قلة من أجهزة الكمبيوتر المتوافقة مع IBM بها محركات تقوم بالعكس. تم تصنيع محركات الأقراص مقاس 8 بوصات و5¼ بوصة و3½ بوصة في مجموعة متنوعة من الأحجام، معظمها لتناسب حجرات محرك الأقراص القياسية . إلى جانب أحجام الأقراص الشائعة كانت هناك أحجام غير كلاسيكية للأنظمة المتخصصة. [ بحاجة لمصدر ]

قرص مرن مقاس 8 بوصات

قرص مرن مقاس 8 بوصات

كانت الأقراص المرنة من المعيار الأول بقطر 8 بوصات، [4] محمية بغلاف بلاستيكي مرن. كان جهازًا للقراءة فقط يستخدمه IBM كوسيلة لتحميل التعليمات البرمجية الدقيقة. [34] أصبحت الأقراص المرنة للقراءة والكتابة ومحركاتها متاحة في عام 1972، ولكن كان تقديم IBM لنظام إدخال البيانات 3740 في عام 1973 [35] هو الذي بدأ إنشاء الأقراص المرنة، التي أطلقت عليها IBM اسم Diskette 1 ، كمعيار صناعي لتبادل المعلومات. يخزن القرص المرن المنسق لهذا النظام 242944 بايت. [36] غالبًا ما استخدمت أجهزة الكمبيوتر الدقيقة المبكرة المستخدمة في الهندسة أو الأعمال أو معالجة الكلمات محرك أقراص واحد أو أكثر مقاس 8 بوصات للتخزين القابل للإزالة؛ تم تطوير نظام التشغيل CP/M لأجهزة الكمبيوتر الدقيقة بمحركات مقاس 8 بوصات. [ بحاجة لمصدر ]

لقد ازدادت عائلة الأقراص ومحركات الأقراص مقاس 8 بوصات بمرور الوقت، وأصبحت الإصدارات الأحدث قادرة على تخزين ما يصل إلى 1.2 ميجا بايت؛ [37] ولم تكن العديد من تطبيقات الحاسب الآلي الصغيرة تحتاج إلى هذه السعة الكبيرة على قرص واحد، لذا كان من الممكن استخدام قرص بحجم أصغر مع وسائط ومحركات أقل تكلفة. وقد حل محرك الأقراص مقاس 5¼ بوصة محل حجم 8 بوصات في العديد من التطبيقات، وتطور إلى نفس سعة التخزين تقريبًا مثل حجم 8 بوصات الأصلي، باستخدام وسائط وتقنيات تسجيل ذات كثافة أعلى. [ بحاجة لمصدر ]

قرص مرن مقاس 5¼ بوصة

فجوة الرأس لمحرك أقراص مقاس 5¼ بوصة عالي الكثافة (1.2 ميجا بايت بتنسيق MFM ) مكون من 80 مسارًا (المعروف أيضًا باسم Mini diskette أو Mini disk أو Minifloppy ) أصغر من فجوة الرأس لمحرك أقراص مزدوج الكثافة (360 كيلو بايت إذا كان مزدوج الجوانب) مكون من 40 مسارًا ولكن يمكنه أيضًا تنسيق أقراص 40 مسارًا وقراءتها وكتابتها بشرط أن يدعم المتحكم الخطوة المزدوجة أو يحتوي على مفتاح للقيام بذلك. كما تم تسمية محركات الأقراص مقاس 5¼ بوصة المكونة من 80 مسارًا أيضًا بمحركات فائقة . [ملاحظة 2] يمكن نقل قرص فارغ مكون من 40 مسارًا تم تنسيقه وكتابته على محرك أقراص مكون من 80 مسارًا إلى محركه الأصلي دون مشاكل، ويمكن استخدام قرص تم تنسيقه على محرك أقراص مكون من 40 مسارًا على محرك أقراص مكون من 80 مسارًا. تصبح الأقراص المكتوبة على محرك أقراص يحتوي على 40 مسارًا ثم يتم تحديثها على محرك أقراص يحتوي على 80 مسارًا غير قابلة للقراءة على أي محرك أقراص يحتوي على 40 مسارًا بسبب عدم توافق عرض المسار. [ بحاجة لمصدر ]

كانت الأقراص ذات الوجه الواحد مطلية على كلا الجانبين، على الرغم من توافر الأقراص ذات الوجهين الأكثر تكلفة. وكان السبب الذي يُذكَر عادةً لارتفاع السعر هو أن الأقراص ذات الوجهين كانت معتمدة خالية من الأخطاء على جانبي الوسائط. ويمكن استخدام الأقراص ذات الوجهين في بعض محركات الأقراص ذات الوجه الواحد، طالما لم تكن هناك حاجة إلى إشارة الفهرس. وكان يتم ذلك على جانب واحد في كل مرة، عن طريق قلبها ( الأقراص القابلة للقلب )؛ وتم إنتاج محركات ذات رأسين أكثر تكلفة يمكنها قراءة كلا الجانبين دون قلبها، وفي النهاية أصبحت تستخدم عالميًا. [ بحاجة لمصدر ]

قرص مرن مقاس 3½ بوصة

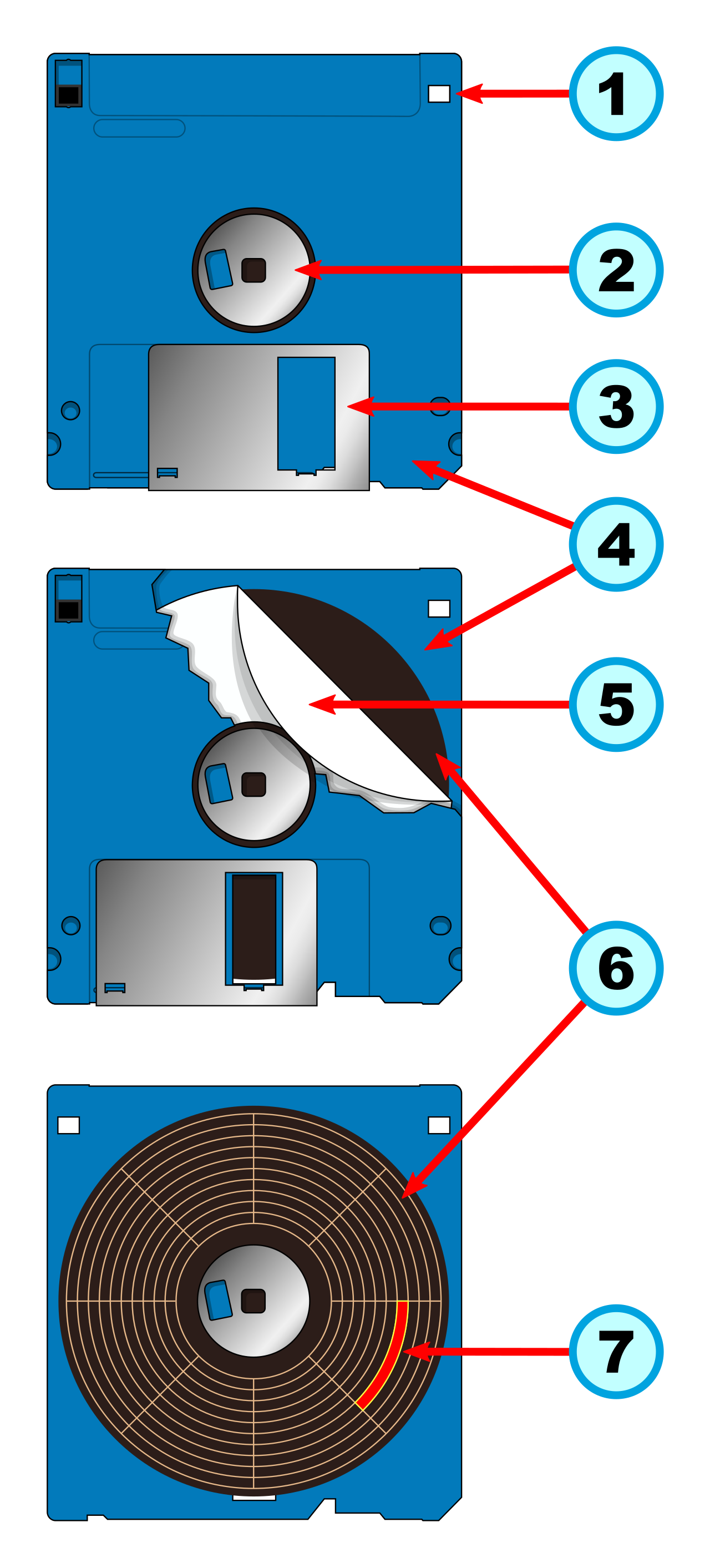

الأجزاء الداخلية للقرص المرن مقاس 3½ بوصة.
  1. ثقب يشير إلى قرص ذو سعة عالية.
  2. المحور الذي يتعامل مع محرك القيادة.
  3. مصراع يحمي السطح عند إزالته من المحرك.
  4. السكن البلاستيكي.
  5. شريحة من البوليستر تعمل على تقليل الاحتكاك ضد وسائط القرص أثناء دورانها داخل الغلاف.
  6. القرص البلاستيكي المغلف بالمغناطيس.
  7. تمثيل تخطيطي لقطاع واحد من البيانات على القرص؛ المسارات والقطاعات غير مرئية على الأقراص الفعلية.
  8. علامة التبويب "حماية الكتابة " (غير المسماة) في الزاوية اليسرى العليا.

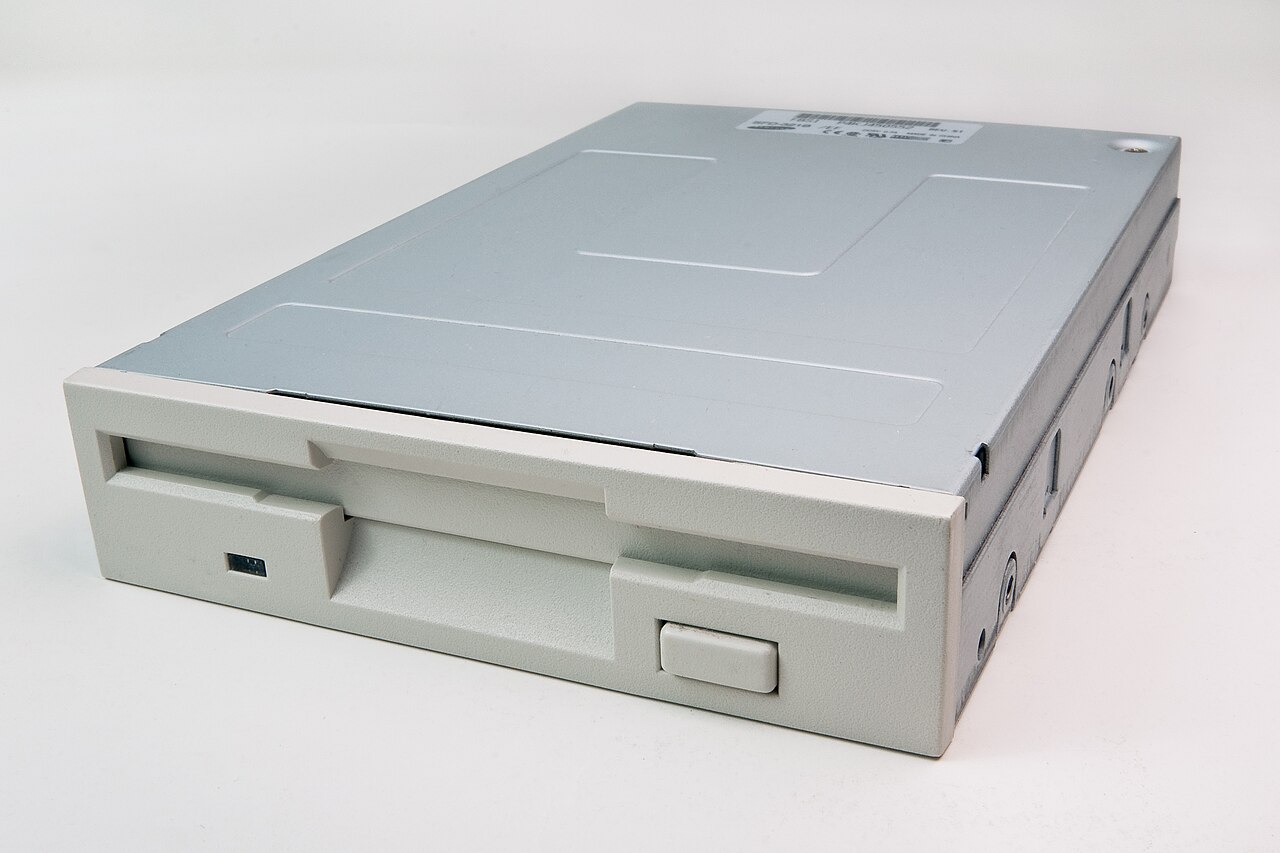

محرك أقراص مرنة مقاس 3½ بوصة

في أوائل الثمانينيات، قدم العديد من المصنعين محركات أقراص مرنة ووسائط أصغر حجمًا بتنسيقات مختلفة. واستقر اتحاد مكون من 21 شركة في النهاية على تصميم مقاس 3½ بوصة يُعرف باسم القرص المرن الصغير أو القرص المصغر أو القرص المرن الصغير ، وهو مشابه لتصميم سوني ولكنه محسّن لدعم الوسائط أحادية الجانب ومزدوجة الجانب، مع سعات منسقة عمومًا تبلغ 360 كيلوبايت و720 كيلوبايت على التوالي. تم شحن محركات الأقراص أحادية الجانب بتصميم الاتحاد لأول مرة في عام 1983، [38] ومزدوجة الجانب في عام 1984. تم شحن محرك الأقراص مزدوج الجانب عالي الكثافة بسعة 1.44 ميجابايت (في الواقع 1440 كيلوبايت = 1.41 ميجابايت أو 1.47 ميجابايت)، والذي سيصبح الأكثر شيوعًا، لأول مرة في عام 1986. [39] استخدمت أجهزة كمبيوتر ماكنتوش الأولى أقراص مرنة أحادية الجانب مقاس 3½ بوصة، ولكن بسعة منسقة تبلغ 400 كيلو بايت. تبع ذلك في عام 1986 أقراص مرنة مزدوجة الجوانب بسعة 800 كيلوبايت. وتم تحقيق السعة الأعلى بنفس كثافة التسجيل من خلال تغيير سرعة دوران القرص مع موضع الرأس بحيث تكون السرعة الخطية للقرص أقرب إلى الثبات. كما تمكنت أجهزة Mac اللاحقة من قراءة وكتابة أقراص HD بسعة 1.44 ميجابايت بتنسيق الكمبيوتر الشخصي بسرعة دوران ثابتة. وبالمثل تم تحقيق سعات أعلى من خلال نظام التشغيل RISC OS من Acorn (800 كيلوبايت لـ DD و1600 كيلوبايت لـ HD) و AmigaOS (880 كيلوبايت لـ DD و1760 كيلوبايت لـ HD).

تحتوي جميع الأقراص مقاس 3½ بوصة على فتحة مستطيلة في أحد الأركان، وإذا تم إعاقتها، فإنها تتيح الكتابة على القرص. ويمكن تحريك قطعة منزلقة محصورة لحجب أو الكشف عن جزء الفتحة المستطيلة الذي يستشعره محرك الأقراص. تحتوي أقراص HD 1.44 ميجابايت على فتحة ثانية غير مسدودة في الزاوية المقابلة والتي تحددها على أنها تتمتع بهذه السعة. [ بحاجة لمصدر ]

في أجهزة الكمبيوتر المتوافقة مع IBM، تكون الكثافات الثلاث للأقراص المرنة مقاس 3½ بوصة متوافقة مع الإصدارات السابقة؛ حيث يمكن للمحركات ذات الكثافة الأعلى قراءة وكتابة وتنسيق الوسائط ذات الكثافة الأقل. ومن الممكن أيضًا تنسيق القرص بكثافة أقل من تلك المخصصة له، ولكن فقط إذا تم إزالة المغناطيسية من القرص أولاً باستخدام ممحاة كبيرة، حيث أن التنسيق عالي الكثافة أقوى مغناطيسيًا وسيمنع القرص من العمل في أوضاع ذات كثافة أقل. [ بحاجة لمصدر ]

كان من الممكن الكتابة بكثافات مختلفة عن تلك التي كانت مخصصة للأقراص، في بعض الأحيان عن طريق تغيير أو حفر ثقوب، لكن الشركات المصنعة لم تدعم ذلك. يمكن تغيير الثقب على أحد جانبي قرص مقاس 3½ بوصة لجعل بعض محركات الأقراص وأنظمة التشغيل تعامل القرص باعتباره أحد الأقراص ذات الكثافة الأعلى أو الأقل، من أجل التوافق ثنائي الاتجاه أو لأسباب اقتصادية. [ بحاجة لتوضيح ] [40] [41] تجاهلت بعض أجهزة الكمبيوتر، مثل PS/2 و Acorn Archimedes ، هذه الثقوب تمامًا. [42]

مقاسات أخرى

وقد تم اقتراح أحجام مرنة أصغر أخرى، خاصة للأجهزة المحمولة أو بحجم الجيب والتي تحتاج إلى جهاز تخزين أصغر.

  • اقترح تابور وديسان أقراصًا مرنة مقاس 3¼ بوصة تشبه الأقراص المرنة مقاس 5¼ بوصة .
  • تم تصنيع أقراص مقاس ثلاث بوصات تشبه في بنيتها الأقراص مقاس 3½ بوصة وتم استخدامها لبعض الوقت، وخاصة بواسطة أجهزة الكمبيوتر ومعالجات الكلمات من شركة أمستراد .
  • تم تقديم قرص مرن للفيديو بحجم اسمي بوصتين من قبل شركة سوني لاستخدامه مع كاميرا الفيديو الثابتة Mavica. [43]
  • تم استخدام قرص مرن غير متوافق مقاس بوصتين أنتجته شركة فوجي فيلم يسمى LT-1 في الكمبيوتر المحمول Zenith Minisport . [44]

لم يحقق أي من هذه الأحجام نجاحًا كبيرًا في السوق. [45]

الأحجام والأداء والسعة

غالبًا ما يُشار إلى حجم القرص المرن بالبوصة، حتى في البلدان التي تستخدم النظام المتري ، على الرغم من أن الحجم محدد بالنظام المتري. يُطلق على مواصفات ANSI للأقراص مقاس 3½ بوصة جزئيًا "90 مم (3.5 بوصة)" على الرغم من أن 90 مم أقرب إلى 3.54 بوصة. [ 46] يتم تحديد السعات المنسقة عمومًا من حيث الكيلوبايت والميجابايت .

التسلسل التاريخي لصيغ الأقراص المرنة
في كميات البتات (ب) أو البايتات (ب) البادئات:
k = 1,000 و K = 1,024
M لها كميات متفاوتة.
تنسيق القرص سنة التقديم سعة التخزين المنسقة القدرة التسويقية
8 بوصات: IBM 23FD (للقراءة فقط) 1971 81.664 كيلو بايت [47] غير مسوق تجاريا
8 بوصة: ميموريكس 650 1972 175 كيلو بايت [48] مسار كامل بسرعة 1.5 ميجابت [48]
8 بوصة: SS SD

IBM 33FD / شوجارت 901

1973 242.844 كيلو بايت [47] 3.1 ميغا بايت غير منسق
8 بوصة: DS SD

IBM 43FD / شوجارت 850

1976 568.320 كيلو بايت [47] 6.2 ميغا بايت غير منسق
شوجارت SA 400 مقاس 5¼ بوصة (35 مسارًا) 1976 [49] 87.5 كيلو بايت [50] 110 كيلو بايت
DS DD مقاس 8 بوصات

IBM 53FD / شوجارت 850

1977 962–1,184 كيلوبايت حسب حجم القطاع 1.2 ميجا بايت
5¼ بوصة DD 1978 360 أو 800 كيلو بايت 360 كيلو بايت
قرص Apple Disk II مقاس 5¼ بوصة (قبل DOS 3.3) 1978 113.75 كيلوبايت (256 بايت من القطاعات، 13 قطاعًا/مسارًا، 35 مسارًا) 113 كيلو بايت
جهاز Atari DOS 2.0S مقاس 5¼ بوصة 1979 90 كيلو بايت (128 بايت قطاع، 18 قطاع/مسار، 40 مسار) 90 كيلو بايت
قرص صلب Commodore DOS 1.0 مقاس 5¼ بوصة (SSDD) 1979 [51] 172.5 كيلوبايت [52] 170 كيلو بايت
قرص صلب Commodore DOS 2.1 مقاس 5¼ بوصة (SSDD) 1980 [53] 170.75 كيلوبايت [52] 170 كيلو بايت
قرص Apple Disk II مقاس 5¼ بوصة (نظام التشغيل DOS 3.3) 1980 140 كيلو بايت (256 بايت من القطاعات، 16 قطاعًا/مسارًا، 35 مسارًا) 140 كيلو بايت
قرص Apple Disk II مقاس 5¼ بوصة (RWTS18 من Roland Gustafsson) 1988 157.5 كيلوبايت (768 بايت من القطاعات، 6 قطاعات/مسار، 35 مسارًا) تعاقد ناشرو الألعاب بشكل خاص مع طرف ثالث لإنشاء نظام تشغيل DOS مخصص.
5¼ بوصة Victor 9000 / ACT Sirius 1 (SSDD) 1982 [54] 612 كيلو بايت (512 بايت من القطاعات، 11-19 قطاعًا متغيرًا/مسارًا، 80 مسارًا) 600 كيلو بايت
جهاز Victor 9000 / ACT Sirius 1 (DSDD) مقاس 5¼ بوصة 1982 [54] 1,196 كيلوبايت (512 بايت من القطاعات، 11-19 قطاعًا متغيرًا/مسارًا، 80 مسارًا) 1200 كيلو بايت
3½ بوصة HP SS 1982 280 كيلو بايت (256 بايت قطاع، 16 قطاع/مسار، 70 مسار) 264 كيلو بايت
أتاري دوس 3 مقاس 5¼ بوصة 1983 127 كيلو بايت (128 بايت من القطاعات، 26 قطاعًا/مسارًا، 40 مسارًا) 130 كيلو بايت
3 بوصة 1982 [55] [56] ؟ 125 كيلو بايت (SS/SD)،

500 كيلو بايت (DS/DD) [56]

3½ بوصة SS DD (عند الإصدار) 1983 360 كيلوبايت (400 كيلوبايت على نظام Macintosh) 500 كيلو بايت
DS DD مقاس 3½ بوصة 1983 720 كيلوبايت (800 كيلوبايت على Macintosh وRISC OS، [57] 880 كيلوبايت على Amiga) 1 ميجا بايت
5¼ بوصة QD 1980 [58] 720 كيلو بايت 720 كيلو بايت
5¼ بوصة RX50 (SSQD) حوالي عام  1982 — 400 كيلو بايت
شاشة عالية الدقة مقاس 5¼ بوصة 1982 [59] 1200 كيلو بايت 1.2 ميجا بايت
قرص سريع من ميتسومي مقاس 3 بوصات 1985 128 إلى 256 كيلو بايت ؟
نظام أقراص Famicom مقاس 3 بوصات (مشتق من Quick Disk) 1986 112 كيلو بايت 128 كيلو بايت [60]
2 بوصة 1989 720 كيلو بايت [61] ؟
2½ بوصة Sharp CE-1600F، [62] CE-140F (الهيكل: FDU-250، المتوسط: CE-1650F) [63] 1986 [62] [63] [64] قرص مرن قابل للدوران بسعة 62464 بايت لكل جانب (512 بايت قطاع، 8 قطاعات/مسار، 16 مسار، تسجيل GCR (4/5) ) [62] [63] 2× 64 كيلوبايت (128 كيلوبايت) [62] [63]
5¼ بوصة [65] عمودي 1986 [64] 100 كيلوبايت لكل بوصة [64] ؟
شاشة عالية الدقة مقاس 3½ بوصة 1986 [66] 1,440 كيلوبايت (512 بايت قطاعات، 18 قطاع/مسار، 160 مسار)؛ 1,760 كيلوبايت على Amiga 1.44 ميجابايت (2.0 ميجابايت غير منسق)
شاشة عالية الدقة مقاس 3½ بوصة 1987 1600 كيلو بايت على نظام التشغيل RISC OS [57] 1.6 ميجا بايت
3½ بوصة ED 1987 [67] 2,880 كيلوبايت (3,200 كيلوبايت على Sinclair QL) 2.88 ميجابايت
3½ بوصة فلوبتيكال (LS) 1991 20,385 كيلو بايت 21 ميجا بايت
قرص سوبر ديسك مقاس 3½ بوصة (LS-120) 1996 120,375 كيلو بايت 120 ميجابايت
قرص سوبر ديسك مقاس 3½ بوصة (LS-240) 1997 240,750 كيلو بايت 240 ميجابايت
شاشة HiFD مقاس 3½ بوصة 1998/99 ؟ 150/200 ميجابايت
الاختصارات: SD = كثافة مفردة؛ DD = كثافة مزدوجة؛ QD = كثافة رباعية؛ HD = كثافة عالية؛ ED = كثافة عالية جدًا؛ [68] [69] [70] [71] [72] LS = سيرفو ليزر؛ HiFD = قرص مرن عالي السعة؛ SS = جانب واحد؛ DS = جانبين
سعة التخزين المنسقة هي الحجم الإجمالي لجميع القطاعات الموجودة على القرص:

السعة المسوقة هي السعة، غير المنسقة عادةً، التي يوفرها بائع الوسائط الأصلي أو في حالة وسائط IBM، أول بائع للوسائط بعد ذلك. قد تحصل التنسيقات الأخرى على سعة أكبر أو أقل من نفس محركات الأقراص.

إن عصا USB الموجودة أسفل الصندوقين اللذين يحتويان على حوالي 80 قرصًا مرنًا قادرة على تخزين ما يزيد عن 130 مرة من البيانات الموجودة في الصندوقين اللذين يحتويان على الأقراص معًا.

تُكتب البيانات عمومًا على أقراص مرنة في قطاعات (كتل زاوية) ومسارات (حلقات متحدة المركز بنصف قطر ثابت). على سبيل المثال، يستخدم تنسيق HD للأقراص المرنة مقاس 3½ بوصة 512 بايت لكل قطاع، و18 قطاعًا لكل مسار، و80 مسارًا لكل جانب وجانبين، بإجمالي 1,474,560 بايت لكل قرص. [73] [ فشل التحقق ] يمكن لبعض وحدات تحكم القرص تغيير هذه المعلمات بناءً على طلب المستخدم، مما يزيد من مساحة التخزين على القرص، على الرغم من أنه قد لا يكون من الممكن قراءتها على الأجهزة ذات وحدات تحكم أخرى. على سبيل المثال، غالبًا ما يتم توزيع تطبيقات Microsoft على أقراص DMF مقاس 3½ بوصة و1.68 ميجابايت بتنسيق 21 قطاعًا بدلاً من 18؛ لا يزال من الممكن التعرف عليها بواسطة وحدة تحكم قياسية. على أجهزة الكمبيوتر الشخصية IBM و MSX ومعظم منصات الحواسيب الصغيرة الأخرى، تمت كتابة الأقراص باستخدام تنسيق السرعة الزاوية الثابتة (CAV)، [67] مع دوران القرص بسرعة ثابتة واحتواء القطاعات على نفس كمية المعلومات على كل مسار بغض النظر عن الموقع الشعاعي. [ بحاجة لمصدر ]

نظرًا لأن القطاعات لها حجم زاوي ثابت، يتم ضغط 512 بايت في كل قطاع بشكل أكبر بالقرب من مركز القرص. تتمثل إحدى التقنيات الأكثر كفاءة في استخدام المساحة في زيادة عدد القطاعات لكل مسار باتجاه الحافة الخارجية للقرص، من 18 إلى 30 على سبيل المثال، وبالتالي الحفاظ على مقدار ثابت تقريبًا من مساحة القرص الفعلية المستخدمة لتخزين كل قطاع؛ ومن الأمثلة على ذلك تسجيل بت المنطقة . نفذت شركة Apple هذا في أجهزة كمبيوتر Macintosh المبكرة عن طريق تدوير القرص بشكل أبطأ عندما يكون الرأس عند الحافة، مع الحفاظ على معدل البيانات، مما يسمح بتخزين 400 كيلوبايت لكل جانب و80 كيلوبايت إضافية على قرص مزدوج الوجه. [74] جاءت هذه السعة الأعلى مع عيب: استخدم التنسيق آلية قيادة فريدة ودوائر تحكم، مما يعني أنه لا يمكن قراءة أقراص Mac على أجهزة كمبيوتر أخرى. عادت شركة Apple في النهاية إلى السرعة الزاوية الثابتة على أقراص HD المرنة مع أجهزتها اللاحقة، ولا تزال فريدة من نوعها لشركة Apple لأنها تدعم تنسيقات السرعة المتغيرة الأقدم. [ بحاجة لمصدر ]

يتم تنسيق القرص عادة بواسطة برنامج مساعدة يوفره مصنع نظام تشغيل الكمبيوتر ؛ وبشكل عام، يقوم هذا البرنامج بإعداد نظام دليل تخزين الملفات على القرص، ويقوم بتهيئة قطاعاته ومساراته. ويمكن قفل مناطق القرص غير القابلة للاستخدام للتخزين بسبب العيوب (ووضع علامة عليها باعتبارها "قطاعات تالفة") حتى لا يحاول نظام التشغيل استخدامها. كان هذا يستغرق وقتًا طويلاً، لذا كان لدى العديد من البيئات تنسيق سريع يتخطى عملية التحقق من الأخطاء. عندما كانت الأقراص المرنة تُستخدم كثيرًا، كانت الأقراص المهيأة مسبقًا لأجهزة الكمبيوتر الشائعة تُباع. لا تتضمن السعة غير المهيأة للقرص المرن عناوين القطاعات والمسارات للقرص المهيأ؛ ويعتمد الاختلاف في التخزين بينهما على تطبيق محرك الأقراص. يحدد مصنعو محركات الأقراص المرنة والوسائط السعة غير المهيأة (على سبيل المثال، 2 ميجا بايت لقرص مرن عالي الدقة قياسي مقاس 3½ بوصة). وهذا يعني ضمناً أنه لا ينبغي تجاوز هذه السعة، لأن القيام بذلك من المرجح أن يؤدي إلى مشاكل في الأداء. تم تقديم DMF للسماح بوضع 1.68 ميجا بايت على قرص قياسي مقاس 3½ بوصة؛ ثم ظهرت أدوات مساعدة تسمح بتنسيق الأقراص على هذا النحو. [ بحاجة لمصدر ]

تتطلب مخاليط البادئات العشرية وأحجام القطاعات الثنائية عناية خاصة لحساب السعة الإجمالية بشكل صحيح. فبينما تفضل ذاكرة أشباه الموصلات بشكل طبيعي قوى الرقم اثنين (يتضاعف الحجم في كل مرة يضاف فيها دبوس عنوان إلى الدائرة المتكاملة)، فإن سعة محرك الأقراص هي حاصل ضرب حجم القطاع والقطاعات لكل مسار والمسارات لكل جانب والأضلاع (والتي يمكن أن تكون أكبر من 2 في محركات الأقراص الصلبة ذات الأقراص المتعددة). وعلى الرغم من أن أحجام القطاعات الأخرى كانت معروفة في الماضي، فإن أحجام القطاعات المنسقة يتم ضبطها الآن دائمًا تقريبًا على قوى الرقم اثنين (256 بايت، 512 بايت، إلخ)، وفي بعض الحالات، يتم حساب سعة القرص كمضاعفات لحجم القطاع بدلاً من البايت فقط، مما يؤدي إلى مزيج من المضاعفات العشرية للقطاعات وأحجام القطاعات الثنائية. على سبيل المثال، تحتوي أقراص HD مقاس 3½ بوصة وسعة 1.44 ميجابايت على البادئة "M" الخاصة بسياقها، والتي تأتي من سعتها التي تبلغ 2880 قطاعًا سعة 512 بايت (1440 كيلوبايت)، وهو ما لا يتوافق مع ميغا بايت عشري ولا ميغا بايت ثنائي (ميغا بايت). وبالتالي، تحتوي هذه الأقراص على 1.47 ميجابايت أو 1.41 ميجابايت. تعد سعة البيانات القابلة للاستخدام دالة على تنسيق القرص المستخدم، والذي يتم تحديده بدوره بواسطة وحدة التحكم FDD وإعداداتها. يمكن أن تؤدي الاختلافات بين هذه التنسيقات إلى سعات تتراوح من حوالي 1300 إلى 1760 كيلوبايت (1.80 ميجابايت) على قرص مرن عالي الكثافة قياسي مقاس 3½ بوصة (وحتى ما يقرب من 2 ميجابايت مع أدوات مساعدة مثل 2M/2MGUI ). تتطلب تقنيات السعة الأعلى مطابقة أكثر إحكامًا لهندسة رأس محرك الأقراص بين محركات الأقراص، وهو أمر غير ممكن دائمًا وغير موثوق به. على سبيل المثال، يدعم محرك LS-240 سعة 32 ميجا بايت على أقراص HD القياسية مقاس 3½ بوصة، [75] ولكن هذه تقنية الكتابة مرة واحدة، وتتطلب محركًا خاصًا بها. [ بحاجة لمصدر ]

يبلغ معدل النقل الأقصى الخام لمحركات الأقراص المرنة ED مقاس 3½ بوصة (2.88 ميجا بايت) اسميًا 1000  كيلوبت /ثانية، أو ما يقرب من 83% من سرعة أقراص CD-ROM أحادية السرعة (71% من أقراص CD الصوتية). يمثل هذا سرعة بتات البيانات الخام التي تتحرك تحت رأس القراءة؛ ومع ذلك، فإن السرعة الفعّالة أقل إلى حد ما بسبب المساحة المستخدمة للعناوين والفجوات وحقول التنسيق الأخرى ويمكن تقليلها بشكل أكبر من خلال التأخير في البحث بين المسارات. [ بحاجة لمصدر ]

انظر أيضا

ملحوظات

  1. ^ كانت تكلفة القرص الصلب مع وحدة تحكم في منتصف الثمانينيات آلاف الدولارات، لسعة 80 ميجا بايت أو أقل.
  2. ^ كان "Hyper drive" اسمًا بديلًا لمحركات الأقراص المرنة عالية الدقة مقاس 5¼ بوصة و80 مسارًا وسعة 1.2 ميجا بايت. تم استخدام المصطلح، على سبيل المثال، من قبل شركة Philips Austria لمنتجاتها Philips :YES و Digital Research بالاشتراك مع DOS Plus .

مراجع

  1. ^ "القرص المرن: التاريخ والتعريف". موسوعة بريتانيكا . 12 مارس 2009. مؤرشف من الأصل في 16 يونيو 2024. تم الاسترجاع 16 يونيو 2024 .
  2. ^ "تاريخ IBM – تخزين الأقراص المرنة". IBM . 16 مايو 2024. مؤرشف من الأصل في 16 يونيو 2024 . تم الاسترجاع 16 يونيو 2024 .
  3. ^ "الأقراص المرنة - ثورة CHM". www.computerhistory.org . مؤرشف من الأصل في 3 يناير 2017 . تم استرجاعه في 6 أكتوبر 2017 .
  4. ^ abc Teja, Edward R. (1985). The Designer's Guide to Disk Drives (1st ed.). Reston, Virginia, US: Reston / Prentice hall . ISBN 0-8359-1268-X.
  5. ^ ab Fletcher, Richard (30 January 2007). "PC World Announces the End of the Floppy Disk". The Daily Telegraph . مؤرشف من الأصل في 2 يناير 2012 . تم الاسترجاع في 2 أغسطس 2020 .
  6. ^ "1971: قرص مرن يحمل بيانات حاسوب رئيسي". متحف تاريخ الحاسوب . مؤرشف من الأصل في 8 ديسمبر 2015. تم الاسترجاع في 1 ديسمبر 2015 .
  7. ^ "خمسة عقود من الإنجازات الأولى في صناعة محركات الأقراص الصلبة". مؤرشف من الأصل في 26 يوليو 2011. اطلع عليه بتاريخ 15 أكتوبر 2012 .
  8. ^ تم الكشف عن 370/145 من IBM؛ تم الكشف عن منحنيات مثيرة للاهتمام، Datamation، 1 نوفمبر 1970
  9. ^ واتسون (24 مايو 2010). "القرص المرن". مجلة الأعمال الكندية . المجلد 83، العدد 8. ص 17.
  10. ^ بورتر، جيمس (نوفمبر 1992). تقرير الأقراص/الاتجاهات لعام 1992 - محركات الأقراص المرنة (تقرير). ص. DT14-3.
  11. ^ abc "الميكروفلوبي - مفتاح واحد لقابلية النقل"، توماس ر. جاريت، مراجعة تكنولوجيا الكمبيوتر، شتاء 1983 (يناير 1984)، ص 245-247
  12. ^ صورة القرص
  13. ^ تقرير القرص/الاتجاه لعام 1991، محركات الأقراص المرنة، الشكل 2
  14. ^ راينهاردت، آندي (12 أغسطس 1996). "محركات Zip من Iomega تحتاج إلى المزيد من Zip". Business Week . رقم 33. شركات McGraw-Hill . ISSN  0007-7135. مؤرشف من الأصل في 6 يوليو 2008.
  15. ^ "floppy". LinuxCommand.org. 4 يناير 2006. مؤرشف من الأصل في 27 يوليو 2011. تم الاسترجاع 22 يونيو 2011 .
  16. ^ سبرينج، توم (24 يوليو 2002). "ماذا فعل محرك الأقراص المرنة من أجلك مؤخرًا؟ لا يزال مصنعو أجهزة الكمبيوتر يدعمون محركات الأقراص المرنة على الرغم من اختفاء الطلب من المستهلكين". عالم الكمبيوتر . مؤرشف من الأصل في 24 ديسمبر 2011. تم الاسترجاع في 4 أبريل 2012 .
  17. ^ "RIP Floppy Disk". BBC News . 1 أبريل 2003. مؤرشف من الأصل في 16 فبراير 2009. تم الاسترجاع في 19 يوليو 2011 .
  18. ^ ديربيشاير، ديفيد (30 يناير 2007). "Floppy disks ejected as demand slumps". ديلي تلغراف . مؤرشف من الأصل في 22 مايو 2011. تم الاسترجاع في 19 يوليو 2011 .
  19. ^ "الوكالات الفيدرالية بحاجة إلى معالجة الأنظمة القديمة المتقادمة" (PDF) . تقرير مقدم إلى مقدمي الطلبات من الكونجرس . مكتب المحاسبة الحكومي بالولايات المتحدة. مايو 2016. مؤرشف (PDF) من الأصل في 2 يونيو 2016. تم الاسترجاع في 26 مايو 2016 .
  20. ^ تروخيو، ماريو (25 مايو 2016). "نظام الرسائل الطارئة النووية في الولايات المتحدة لا يزال يستخدم الأقراص المرنة". ذا هيل . مؤرشف من الأصل في 29 مايو 2016. استرجاع 30 مايو 2016 .
  21. ^ سويفت، روكي (3 يوليو 2024). "اليابان تعلن انتصارها في الجهود الرامية إلى إنهاء استخدام الحكومة للأقراص المرنة". رويترز.
  22. ^ "كيفية استخدام القرص المرن على نظام التشغيل Windows 10". 9 مارس 2016. مؤرشف من الأصل في 17 نوفمبر 2018. تم الاسترجاع 11 يونيو 2019 .
  23. ^ وارن، توم (11 أغسطس 2020). "طائرات بوينج 747 لا تزال تتلقى تحديثات مهمة عبر الأقراص المرنة: نظرة نادرة داخل طائرة ركاب عمرها 20 عامًا". ذا فيرج . فوكس ميديا . تم الاسترجاع في 26 فبراير 2021 .
  24. ^ "إشعار بإنهاء مبيعات الأقراص المرنة مقاس 3.5 بوصة". 23 أبريل 2010. تم الاسترجاع في 14 سبتمبر 2022 .
  25. ^ سوريل، تشارلي (26 أبريل 2010). "سوني تعلن موت القرص المرن". Wired . تم الاسترجاع في 14 سبتمبر 2022 .
  26. ^ روبنسون، دان (20 سبتمبر 2022). ""آخر رجل يقف في مجال الأقراص المرنة"" يعتقد أن شركته لديها 4 سنوات متبقية". السجل . تم الاسترجاع في 23 سبتمبر 2022 .
  27. ^ ab Hilkmann, Niek; Walskaar, Thomas (12 September 2022). "تحدثنا مع آخر شخص صامد في مجال الأقراص المرنة" . تم الاسترجاع في 14 سبتمبر 2022. اتضح أن الأقراص المرنة القديمة مطلوبة أكثر مما تتخيل. ... أتوقع أن أستمر في هذا المجال لمدة أربع سنوات أخرى على الأقل.
  28. ^ "القرص المرن / الأقراص المرنة // Retrocmp / الحوسبة الرجعية".
  29. ^ "The Disk II". تاريخ Apple II . 2 ديسمبر 2008. مؤرشف من الأصل في 19 فبراير 2018. تم الاسترجاع في 17 فبراير 2018. تسمح تقنية Wozniak للمحرك بإجراء مزامنة ذاتية ("القطاع الناعم")، وعدم الاضطرار إلى التعامل مع ثقب التوقيت الصغير هذا، وتوفير الأجهزة.
  30. ^ (M)Tronics SCS (20 مايو 2007). "Floppy-Disketten-Laufwerke" [محركات الأقراص المرنة] (باللغة الألمانية). مؤرشف من الأصل في 19 يونيو 2017. تم الاسترجاع في 19 يونيو 2017 .
  31. ^ نورمان، دونالد (1990). "الفصل الأول". تصميم الأشياء اليومية . نيويورك، الولايات المتحدة: دبلداي . رقم ISBN 0-385-26774-6.
  32. ^ بورتر، جيم، محرر. (2005). "لوحة التاريخ الشفوي لمحركات الأقراص المرنة مقاس 8 بوصات" (PDF) . ص. 4. مؤرشف من الأصل (PDF) في 13 مايو 2015. تم الاسترجاع في 22 يونيو 2011 .
  33. ^ X3.162، ANSI، 1994، مؤرشف من الأصل في 28 فبراير 2022 ، تم الاسترجاع في 28 فبراير 2022 ، أنظمة المعلومات - خرطوشة قرص مرن غير مهيأة لتبادل المعلومات، 5.25 بوصة (130 مم)، 96 مسارًا لكل بوصة (3.8 مسارًا لكل مليمتر)، المتطلبات العامة والفيزيائية والمغناطيسية (تتضمن ANSI X3.162/TC-1-1995) تحدد المتطلبات العامة والفيزيائية والمغناطيسية لقابلية التبادل لخرطوشة القرص المرن ثنائية الجوانب مقاس 5.25 بوصة (130 مم)
  34. ^ "قرص مرن". جامعة ولاية لويزيانا . مؤرشف من الأصل في 18 أكتوبر 2014. تم الاسترجاع 2 ديسمبر 2013 .
  35. ^ "3740". أرشيف . IBM. 23 يناير 2003. مؤرشف من الأصل في 25 ديسمبر 2017 . تم الاسترجاع 13 أكتوبر 2014 .
  36. ^ نظام إدخال البيانات IBM 3740 ملخص النظام ودليل التثبيت - التخطيط المادي (PDF) . IBM. 1974. ص. 2. مؤرشف (PDF) من الأصل في 15 فبراير 2017 . تم الاسترجاع في 7 مارس 2019 - عبر جامعة شتوتغارت. يبلغ حجم القرص المرن حوالي 8 بوصات (20 سم) مربعًا وله سعة صافية تبلغ 1898 سجلاً من 128 حرفًا - أي ما يقرب من نشاط إدخال البيانات ليوم واحد. يمكن لكل من مسارات التسجيل المغناطيسية البالغ عددها 73 المتوفرة لإدخال البيانات على القرص المرن أن تحتوي على 26 قطاعًا يصل عدد أحرف كل منها إلى 128 حرفًا.
  37. ^ "دليل المعلومات العامة عن أقراص IBM Diskette". DE : Z80. مؤرشف من الأصل في 28 أكتوبر 2014. تم الاسترجاع في 13 أكتوبر 2014 .
  38. ^ شيا، توم (13 يونيو 1983). "تقلص محركات الأقراص يزيد من سعة التخزين". إنفوورلد . ص. 1، 7، 8، 9، 11. شوجارت هي واحدة من المشتركين الرئيسيين في معيار الأقراص المرنة الصغيرة مقاس 3 1 ⁄ 2 بوصة ، جنبًا إلى جنب مع سوني و20 شركة أخرى ... يوفر محرك الأقراص المرنة الصغيرة SA300 أحادي الجانب 500 كيلو بايت من التخزين غير المنسق. قال كيفن بور من شوجارت إن الخطوة التالية الواضحة هي وضع 500 كيلو بايت أخرى من التخزين على الجانب الآخر من القرص المرن وأن الشركة ستطرح قريبًا محرك أقراص مرنة صغيرة مزدوج الجانب بسعة 1 ميغا بايت.
  39. ^ تقرير Disk/Trend لعام 1986 – محركات الأقراص المرنة . Disk/Trend, Inc. نوفمبر 1986. ص. FSPEC-59.تقارير سوني تصدر منتجاتها في الربع الأول من عام 1986
  40. ^ "إدارة الأقراص". مؤرشف من الأصل في 24 مايو 2006. استرجاع 25 مايو 2006 .
  41. ^ "سؤال عن الأقراص المرنة". منتديات Jla . مؤرشف من الأصل في 1 أكتوبر 2011. استرجاع 20 فبراير 2011 .
  42. ^ "تنسيق أقراص 720 كيلو بايت على قرص مرن بحجم 1.44 ميجا بايت". محرك أقراص مرن . مؤرشف من الأصل في 23 يوليو 2011. تم الاسترجاع في 11 فبراير 2011 .
  43. ^ "Sony / Canon 2 Inch Video Floppy". متحف الوسائط القديمة . 2 مايو 2013. مؤرشف من الأصل في 13 يناير 2018. تم الاسترجاع 4 يناير 2018 .
  44. ^ "قرص مرن 2 بوصة lt1". متحف الوسائط القديمة . 22 يوليو 2017. مؤرشف من الأصل في 4 يناير 2018. تم الاسترجاع 4 يناير 2018 .
  45. ^ تقرير Disk/Trend - محركات الأقراص المرنة، Disk/Trend Inc.، نوفمبر 1991، ص. SUM-27
  46. ^ ANSI X3.137، أحادي الجانب وثنائي الجانب، غير منسق، 90 مم (3.5 بوصة) 5,3-tpmm (135-tpi)، خرطوشة قرص مرنة للاستخدام 7958 bpr. المتطلبات العامة والفيزيائية والمغناطيسية.
  47. ^ abc Engh, James T. (سبتمبر 1981). "قرص IBM المرن ومحرك الأقراص المرن". مجلة IBM للبحث والتطوير . 25 (5): 701-710. doi :10.1147/rd.255.0701.
  48. ^ "ملف القرص المرن Memorex 650" (PDF) . مؤرشف من الأصل (PDF) في 25 يوليو 2011. تم الاسترجاع 22 يونيو 2011 .
  49. ^ سولمان، جورج (يوليو 1978). "تطور عائلة منتجات ميني فلوبي". معاملات معهد مهندسي الكهرباء والإلكترونيات في مجال المغناطيسية . 14 (4): 160–66. رمز المرجع : 1978ITM....14..160S. doi : 10.1109/TMAG.1978.1059748. ISSN  0018-9464. S2CID  32505773.
  50. ^ "Shugart SA 400 Datasheet". Swtpc. 25 يونيو 2007. مؤرشف من الأصل في 27 مايو 2014. تم الاسترجاع 22 يونيو 2011 .
  51. ^ Beals, Gene (nd). "New Commodore Products: A Quick Review" (PDF) . ملاحظات مستخدمي PET . المجلد 2، العدد 1. مونتغمريفيل، بنسلفانيا. ص 2. مؤرشف (PDF) من الأصل في 11 يونيو 2016. تم الاسترجاع في 7 أكتوبر 2018 .
  52. ^ ab West, Raeto Collin (يناير 1982). برمجة PET/CBM: الموسوعة المرجعية لمستخدمي Commodore PET & CBM. COMPUTE! Books. ص. 167. ISBN 0-942386-04-3تم الاسترجاع بتاريخ 7 أكتوبر 2018 .
  53. ^ "cbmsrc / DOS_4040 / dos". GitHub . 5 فبراير 1980 . تم الاسترجاع في 7 أكتوبر 2018 .
  54. ^ "دليل مرجعي لعتاد Victor 9000" (PDF) . مؤرشف من الأصل (PDF) في 29 يناير 2022 . تم الاسترجاع 12 سبتمبر 2022 .
  55. ^ "التسلسل الزمني للأحداث في تاريخ أجهزة الكمبيوتر الصغيرة − 1981–1983 سيطرة الشركات". مؤرشف من الأصل في 7 ديسمبر 2008. تم الاسترجاع في 4 أكتوبر 2008 .
  56. ^ "إعلان عن منتج أقراص مرنة بحجم ثلاثة بوصات" (PDF) . مؤرشف من الأصل (PDF) في 8 أغسطس 2012. تم الاسترجاع في 4 أكتوبر 2008 .
  57. ^ ab "6. استخدام الأقراص المرنة والصلبة". دليل مستخدم RISC OS 3.7 . 21 يناير 1997. تم الاسترجاع في 4 يناير 2022 .[ رابط ميت دائم ]
  58. ^ بورتر، جيمس (ديسمبر 1982). تقرير القرص/الاتجاه لعام 1982 – محركات الأقراص المرنة . القرص/الاتجاه. ص. DT13-3. انضمت محركات الأقراص الأصلية ذات 48 تيرا بايت في البوصة إلى محركات الأقراص ذات 96 تيرا بايت في البوصة من تاندون، وميكرو بيريفرالز، وميكروبوليس في عام 1980...
  59. ^ تقرير القرص/الاتجاه لعام 1986، محركات الأقراص المرنة
  60. ^ "إعادة النظر في نظام أقراص Famicom". Eurogamer . 27 يوليو 2019.
  61. ^ "جدوى استخدام معيار الوسائط مقاس 2 بوصة في أجهزة الكمبيوتر الشخصية المشكوك في جدواها". InfoWorld . 11 (31): 21. 31 يوليو 1989.
  62. ^ abcd "Model CE-1600F" (PDF) . Sharp PC-1600 Service Manual . Yamatokoriyama, Japan: Sharp Corporation , Information Systems Group, Quality & Reliability Control Center. July 1986. pp. 98–104. مؤرشف من الأصل (PDF) في 23 مارس 2017 . تم الاسترجاع في 12 مارس 2017 .
  63. ^ دليل خدمة Sharp طراز CE-140F Pocket Disk Drive (PDF) . Sharp Corporation . 00ZCE140F/SME. مؤرشف من الأصل (PDF) في 11 مارس 2017 . تم الاسترجاع في 11 مارس 2017 .
  64. ^ abc Bateman, Selby (March 1986). "The Future of Mass Storage". COMPUTE! . رقم 70. COMPUTE! Publications, Inc. ص. 18. مؤرشف من الأصل في 1 يوليو 2018 . تم الاسترجاع في 7 أكتوبر 2018 .
  65. ^ JP S6344319A، Kitagami، Osamu & Fujiwara، Hideo، "إنتاج وسط تسجيل مغناطيسي عمودي"، نُشر في 25 فبراير 1988، وتم إسناده إلى Hitachi Maxell
  66. ^ "بائع يقدم وسائط أقراص مرنة عالية الكثافة للغاية". InfoWorld . 8 (45): 19. 10 نوفمبر 1986.
  67. ^ ab Mueller, Scott (2004). ترقية وإصلاح أجهزة الكمبيوتر، طبعة الذكرى السنوية الخامسة عشرة. Que Publishing . ص. 1380. ISBN 0-7897-2974-1تم الاسترجاع بتاريخ 16 يوليو 2011 .
  68. ^ مولر، سكوت (1994). تطبيقات الأجهزة - أجهزة الكمبيوتر الشخصية تحذر من الإصلاحات والتعديلات والتكوينات (باللغة الألمانية) (الطبعة الثالثة). شركة أديسون ويسلي للنشر . ص. 441. ردمك 3-89319-705-2.
  69. ^ Inc, InfoWorld Media Group (14 أكتوبر 1991). "InfoWorld". InfoWorld Media Group, Inc. – عبر Google Books. {{cite web}}: |last=له اسم عام ( مساعدة )
  70. ^ شاه، كاتين أ. (1996) [سبتمبر 1992، أبريل 1992]. Intel 82077SL للأقراص المرنة فائقة الكثافة (PDF) (ملاحظة التطبيق) (الطبعة الثانية). Intel Corporation ، IMD Marketing. AP-358، 292093-002. مؤرشف من الأصل (PDF) في 19 يونيو 2017. تم الاسترجاع في 19 يونيو 2017 .
  71. ^ Inc, Ziff Davis (10 سبتمبر 1991). "PC Mag". Ziff Davis, Inc. – عبر كتب Google. {{cite web}}: |last=له اسم عام ( مساعدة )
  72. ^ Inc, InfoWorld Media Group (19 مارس 1990). "InfoWorld". InfoWorld Media Group, Inc. – عبر Google Books. {{cite web}}: |last=له اسم عام ( مساعدة )
  73. ^ "الفصل الثامن: محركات الأقراص المرنة" (PDF) . مؤرشف من الأصل (PDF) في 27 يناير 2012 . تم الاسترجاع في 16 يوليو 2011 .
  74. ^ "The Original Macintosh". Folklore . مؤرشف من الأصل في 5 ديسمبر 2013 . تم الاسترجاع 3 ديسمبر 2013 .
  75. ^ "خصائص أنظمة التخزين". كلية جبل سان أنطونيو. مؤرشف من الأصل في 7 ديسمبر 2013.

قراءة إضافية

  • Weyhrich, Steven (2005). "The Disk II": مقال تفصيلي يصف أحد أول محركات الأقراص المرنة التجارية (من موقع تاريخ Apple II).
  • إيمرز، ريتشارد؛ نيوفيلد، جيرالد ج. (1984). داخل كومودور دوس: الدليل الكامل لنظام التشغيل 1541 ديسك . شركة داتاموست وريستون للنشر (برنتس هول). رقم ISBN 0-8359-3091-2 .
  • إنجلش، لوثار؛ سزيبانوفسكي، نوربرت (1984). تشريح محرك الأقراص 1541. جراند رابيدز، ميشيغان، الولايات المتحدة الأمريكية، شركة أباكوس للبرمجيات (مترجمة من النسخة الألمانية الأصلية لعام 1983، دوسلدورف، شركة داتا بيكر المحدودة). رقم ISBN 0-916439-01-1 .
  • Hewlett Packard: دليل مشغل ذاكرة القرص 9121D/S؛ مطبوع في 1 سبتمبر 1982؛ رقم القطعة 09121-90000.
يوجد في ويكيميديا ​​كومنز وسائط متعددة متعلقة بـ Diskette.
  • HowStuffWorks: كيف تعمل محركات الأقراص المرنة
  • Computer Hope: معلومات حول محركات الأقراص المرنة للكمبيوتر
  • NCITS (ذكر معايير الأقراص المرنة ANSI X3.162 وX3.171)
  • معلومات تقنية عن محركات الأقراص المرنة والوسائط
  • دليل مستخدم القرص المرن - مادة تقنية تاريخية
  • ملخص أنواع ومواصفات الأقراص المرنة محفوظ في 17 سبتمبر 2018 على موقع Wayback Machine
Retrieved from "https://en.wikipedia.org/w/index.php?title=Floppy_disk&oldid=1242249517#3.5"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
