إنّ ZPU ( بالروسية : ЗПУ؛ зенитная пулемётная установка ، بالحروف اللاتينية :  zenitnaya pulemotnaya ustanovka ، وتعني حرفيًا " حامل مدفع رشاش مضاد للطائرات " ) هي عائلة من المدافع المضادة للطائرات المقطورة، وهي مبنية على المدفع الرشاش الثقيل السوفيتي KPV عيار 14.5×114 ملم . دخلت الخدمة في الاتحاد السوفيتي عام 1949، ويستخدمها أكثر من 50 دولة حول العالم.

توجد نسخ من السلاح ذات ماسورة رباعية ( ZPU-4 )، وماسورة مزدوجة ( ZPU-2 و ZU-2 )، وماسورة واحدة ( ZPU-1 ).

مقدم

طُوِّر أول حامل سوفيتي مخصص للمدافع الرشاشة المضادة للطائرات حوالي عام 1928 على يد فيدور توكاريف ، ودخل الخدمة عام 1931. وكان قاعدةً لتركيب ما يصل إلى أربعة مدافع من طراز PM M1910  (ماكسيم الروسي) عيار 7.62 ملم . عُرف هذا الحامل أيضًا باسم ZPU، على الرغم من أنه أُطلق عليه اسم M-4 أيضًا. خدم هذا الحامل القوات المسلحة السوفيتية في جميع الصراعات الكبرى حتى عام 1945. [ 1 ] استُخدم مدفع DShK 1938 عيار 12.7 ملم كسلاح مضاد للطائرات، حيث رُكِّب على حوامل محورية وثلاثية، وعلى حامل ثلاثي على شاحنة GAZ-AA. في أواخر الحرب، رُكِّب على قباب دبابات IS-2 والمدافع ذاتية الدفع ISU-152 . كسلاح دعم ثقيل للمشاة، استُخدمت عربة ذات عجلتين تُفتح لتصبح حاملًا ثلاثيًا للاستخدام المضاد للطائرات.

وصف

بدأ تطوير ZPU-2 و ZPU-4 في عام 1945، وبدأ تطوير ZPU-1 في عام 1947. تم قبول الثلاثة جميعًا في الخدمة في عام 1949. تم تطوير مناظير تنبؤ بصرية محسنة للنظام في الخمسينيات.

جميع الأسلحة في سلسلة ZPU مزودة بسبطانات قابلة للتغيير السريع ومبردة بالهواء، ويمكنها إطلاق أنواع مختلفة من الذخيرة، بما في ذلك قذائف خارقة للدروع (B32)، وقذائف خارقة للدروع (BS41)، وقذائف خارقة للدروع متحولة (BZT)، وقذائف متحولة (ZP). يبلغ معدل إطلاق النار الأقصى لكل سبطانة حوالي 600 طلقة في الدقيقة، إلا أنه عمليًا يقتصر على حوالي 150 طلقة في الدقيقة.

يستخدم مدفع ZPU-4 رباعي الفوهات عربة ذات أربع عجلات مشابهة لتلك التي كانت تستخدمها سابقًا المدفعية المضادة للطائرات الأوتوماتيكية M1940 عيار 25 ملم . عند وضع المدفع في وضعية الإطلاق، يُنزل على رافعات الإطلاق. ويمكن تجهيزه وإخراجه من الخدمة في غضون 15 إلى 20 ثانية تقريبًا، كما يمكن إطلاقه والعجلات في وضعية الحركة عند الحاجة.

تم بناء بندقية ZPU-2 ذات الماسورتين في نسختين مختلفتين؛ يحتوي الطراز المبكر على واقيات طين كبيرة وعجلتين يتم إزالتهما في وضعية إطلاق النار، بينما يحتوي الطراز المتأخر على عجلات قابلة للطي والرفع عن الأرض في وضعية إطلاق النار.

تبين أن ZPU-2 ثقيل جدًا بالنسبة للقوات المحمولة جواً ، لذلك تم تطوير UZPU-2 جديد (أعيد تسميته لاحقًا باسم ZU-2) من ZPU-1.

يتم حمل مدفع ZPU-1 ذو الماسورة الواحدة على عربة ذات عجلتين ويمكن تفكيكه إلى عدة قطع وزن كل منها 80 كيلوغرامًا لنقله عبر الأراضي الوعرة.

يتم تصنيع نسخ من هذا السلاح في الصين وكوريا الشمالية ورومانيا.

تاريخ

استُخدمت هذه السلسلة من المدافع خلال الحرب الكورية من قِبل القوات الصينية والكورية الشمالية ، واعتُبرت لاحقًا أخطر وسيلة لمواجهة المروحيات الأمريكية في فيتنام . ثم استُخدمت من قِبل المغرب وجبهة البوليساريو في حرب الصحراء الغربية . كما استُخدمت من قِبل القوات العراقية خلال عملية عاصفة الصحراء ، ومرة ​​أخرى في عملية تحرير العراق. في عام 1974، استخدمت بطاريات المدفعية التابعة للحرس الوطني القبرصي مدافع ZPU-2 ضد القوات الجوية التركية. وفي الجيش الروسي، استُبدلت بمدفع ZU-23 الأحدث والأكثر قوة، وهو مدفع مضاد للطائرات أوتوماتيكي مزدوج عيار 23  ملم.

خلال الحرب الأهلية اللبنانية ، قامت الميليشيات اللبنانية بتركيب مركبات ZPU-2 و ZPU-4 على مركبات مختلفة، مثل ناقلات الجنود المدرعة M113 ، لإنشاء مركبات دعم ذاتية الدفع. [ 2 ]

فني ليبي مزود بصاروخ ZU-2.

شهد جهاز ZPU استخدامًا واسع النطاق من قبل كلا الجانبين في الحرب الأهلية الليبية ، والحرب الأهلية السورية ، والحرب الأهلية اليمنية ، حيث كان يُركّب غالبًا على شاحنات نقل مجهزة بمعدات تقنية . [ 3 ] [ 4 ] ويُنسب إلى هذا السلاح إسقاط العديد من مروحيات القوات الجوية السورية . [ 5 ]

في كوريا الشمالية، تم تعديل أنظمة ZPU لتتمكن من التوجيه بواسطة نظام MR-104 "Drum Tilt"، حيث تُظهر اللقطات إطلاق النار من هذه المدافع دون وجود أفراد لتشغيلها. [ 6 ] ويُشتبه في استخدام عدة أسلحة ZPU-4 في عمليات إعدام علنية في البلاد في أكتوبر 2014.

خلال حرب دونباس ، لوحظ استخدام مركبات ZPU من قبل القوات الأوكرانية والانفصالية الموالية لروسيا . [ 7 ]

طوّرت شركة إكسكاليبور آرمي التشيكية نظام الدفاع الجوي المدفعي المتنقل MR-2 فيكتور، والذي يتألف من مدفع ZPU-2 مزود بمناظير نهارية/ليلية مثبتة على هيكل شاحنة صغيرة مُحسّنة بنظام تعليق مُعزّز وهيكل مُعدّل. وقد تم تزويد أوكرانيا بنظام فيكتور في أواخر عام 2022 خلال الغزو الروسي لأوكرانيا لمكافحة الأهداف الجوية منخفضة الارتفاع، ولا سيما الطائرات المسيّرة . [ 8 ]

الذخيرة

  • رصاصة API (BS.41): رصاصة ذات غلاف معدني كامل وقلب من كربيد التنجستن . يبلغ وزن المقذوف 64.4 غرام (2.27 أونصة) وسرعته عند الفوهة 1000 متر في الثانية (3281 قدم/ثانية). تبلغ قدرة اختراق الدروع على مسافة 500 متر (550 ياردة) 32 ملم (1.3 بوصة) من الفولاذ المدلفن المتجانس بزاوية 90 درجة. [ 9 ]
  • رصاصة API-T (BZT): رصاصة ذات غلاف معدني كامل وقلب فولاذي. يبلغ وزن المقذوف 59.56 غرامًا (2.101 أونصة) وسرعته عند الفوهة 1005 مترًا في الثانية (3297 قدمًا في الثانية). يحترق التتبع لمسافة لا تقل عن 2000 متر (2200 ياردة) .
  • IT (ZP): رصاصة "حارقة فورية" مزودة بصاعق داخلي، ومادة حارقة في طرفها، وحاوية متتبعة في قاعدتها. يبلغ وزن المقذوف 60.0 غرام (2.12 أونصة) .

كما يتم إنتاج هذه الذخائر في بلغاريا والصين ومصر وبولندا ورومانيا.

المتغيرات

ZPU-4 الأصلي.
  • ZPU-4
    • النوع 56: نسخة صينية الصنع. [ 10 ]
    • MR-4: نسخة رومانية الصنع مزودة بعربة ذات عجلتين مصممة محلياً. [ 10 ]
    • PKM-4: التسمية البولندية للطراز السوفيتي المستورد ZPU-4
  • ZPU-2
    • النوع 58: نسخة صينية الصنع. [ 10 ]
    • PKM-2: نسخة بولندية الصنع.
  • ZU-2
  • ZPU-1
    • النوع 75 والنوع 75-1: نسخ صينية الصنع. [ 10 ]
  • BTR-40A SPAAG: ناقلة جنود مدرعة من طراز BTR-40 مزودة بمدفع ZPU-2 مثبت في الخلف. دخلت الخدمة عام 1950.
  • BTR-152A SPAAG: ناقلة جند مدرعة من طراز BTR-152 مزودة بمدفع رشاش ZPU-2 مثبت في الخلف. دخلت الخدمة عام 1952.

تحديد

نموذجZPU-1ZPU-2ZU-2ZPU-4
براميل1224
الوزن (أثناء السفر)413  كجم (910  رطل)994  كجم (2191  رطل)649  كجم (1430  رطلاً)1810  كجم (3990  رطل)
الوزن (عند الإطلاق)413  كجم (910  رطل)639  كجم (1408  رطل)621  كجم (1369  رطلاً)1810  كجم (3990  رطل)
طول (المسافة)3.44 متر (11 قدم 3 بوصة)   3.54 متر (11 قدم 7 بوصة)   3.87 متر (12 قدم 8 بوصة)   4.53 متر (14 قدم 10 بوصة)
العرض (السفر)1.62 متر (5 أقدام و4 بوصات)   1.92 متر (6 أقدام و4 بوصات)   1.37 متر (4 أقدام و6 بوصات)   1.72 متر (5 أقدام و8 بوصات)
الارتفاع (السفر)1.34 متر (4 أقدام و5 بوصات)   1.83 متر (6 أقدام 0 بوصة )   1.1 متر (3 أقدام و7 بوصات)   2.13 متر (7 أقدام 0 بوصة)
ارتفاع+88  °/−8  °+90  °/−7  °+85  °/−15  °+90  °/−10  °
عبور360  درجة
أقصى مدى8000 متر (8750 ياردة)
أقصى ارتفاع5000 متر (16400  قدم)
الارتفاع الفعال1400 متر (4590  قدم)
الذخيرة (طلقات)120024004800
طاقم45

المشغلون

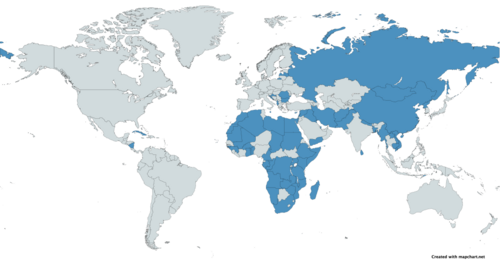

خريطة الدول التي تستخدم ZPU
مدفع رشاش من طراز ZPU-2 كوري شمالي، تم انتشاله من سفينة صيد بحرية أغرقتها قوات خفر السواحل اليابانية خلال معركة أمامي أوشيما

الحروب

جهاز ZPU-1 أوكراني

شاركت وحدة ZPU في العديد من النزاعات:

جهاز ZPU لعام 1931 للرشاشات عيار 7.62 ملم
مركبة عسكرية عراقية من طراز ZPU-4 تم الاستيلاء عليها خلال عملية عاصفة الصحراء
مدفع ZPU-1 في متحف باتي هأوسيف، تل أبيب، إسرائيل
