ZU-23-2

📅 آخر تحديث: ٣٠ يوليو ٢٠٢٦
✍️ نُشر في: ٣٠ يوليو ٢٠٢٦
📷 يحتوي على 92 صور
الموسوعة الحرة

ZU -23-2 ، المعروف أيضًا باسم ZU-23 ، هو مدفع سوفيتي قطره 23 × 152 ملم مضاد للطائرات مزدوج الماسورة . ZU تعني Zenitnaya Ustanovka (بالروسية: Зенитная Установка) - قاعدة مضادة للطائرات. مؤشر GRAU هو 2A13 . [ 7 ]

تاريخ التطوير

طُوِّرَ مدفع ZU-23-2 في أواخر خمسينيات القرن العشرين. صُمِّمَ هذا المدفع لاستهداف الأهداف المنخفضة التحليق على مدى يصل إلى 2.5  كيلومتر، بالإضافة إلى المركبات المدرعة على مدى كيلومترين، وللدفاع المباشر عن القوات والمواقع الاستراتيجية ضد الهجمات الجوية التي تُشنّها عادةً المروحيات والطائرات المنخفضة التحليق. [ 8 ] في عام 1955، قدّمت شركة KBP مدفع ZU-1 أحادي الماسورة ومدفع ZU-14 ثنائي الماسورة . وبينما أُلغيَ إنتاج الأول لاحقًا، اختير مدفع ZU-14، وبعد إجراء بعض التعديلات عليه، دخل مرحلة الإنتاج التسلسلي.

في الاتحاد السوفيتي، تم إنتاج حوالي 140 ألف وحدة. كما تم إنتاج مدفع ZU-23 بموجب ترخيص من قبل بلغاريا، [ 9 ] وبولندا، ومصر، [ 10 ] وجمهورية الصين الشعبية. [ 11 ]

أدى تطوير هذا السلاح إلى مدفع مضاد للطائرات ذاتي الدفع إلى ظهور ZSU-23-4 شيلكا .

وصف

يحمل مدفع ZU-23-2 (2A13) مدفعين آليين  عيار 23 ملم على مقطورة صغيرة قابلة للتحويل إلى قاعدة ثابتة لإطلاق النار. في هذه الحالة، تُزاح العجلات جانبًا. يمكن تجهيز المدفع الآلي للإطلاق من وضعية المسير في غضون 30 ثانية، وفي حالات الطوارئ، يمكن إطلاقه من وضعية الحركة. يُوجّه السلاح ويُطلق يدويًا، بمساعدة منظار ZAP-23 البصري الميكانيكي الذي يستخدم بيانات الهدف المُدخلة يدويًا لتوفير توجيه آلي محدود. كما يحتوي على منظار T-3 ذي أنبوب مستقيم للاستخدام ضد الأهداف الأرضية مثل المشاة، بالإضافة إلى المركبات غير المدرعة أو المدرعة بشكل خفيف. تُغذّى الذخيرة بواسطة سير ناقل من صندوقي ذخيرة. يقع كل صندوق على جانب المدفع الآلي المزدوج، ويتسع كل منهما لـ 50 طلقة. تُزال الأدخنة الناتجة عن إطلاق النار جزئيًا من خلال الفتحات الجانبية في سبطانات المدفعين. [ 8 ]

عادةً، بعد إطلاق 100 طلقة من كل ماسورة، ترتفع درجة حرارتها بشكل كبير، فتُستبدل بماسورة احتياطية. ويُزوّد ​​كل سلاح عادةً بماسورتين احتياطيتين ضمن تجهيزاته القياسية. وتُقدّم شركة تولاماشزافود المساهمة ترقيةً لمدافع 2A14 إلى معيار 2A14M، حيث يصل عمر ماسورتها إلى 10,000 طلقة بدلاً من 8,000 طلقة.

يستند حامل المدفع إلى مدفع ZU-23-2 المضاد للطائرات، وهو مدفع رشاش ثقيل مزدوج، كان مزودًا بمدفعين رشاشين ثقيلين من طراز KPV عيار 14.5×114 ملم . ويمكن تمييز ZU-23-2 من خلال اختلاف موضع صناديق الذخيرة (بزاوية قائمة على حامل المدفع) ووجود كاتمات اللهب عند فوهة المدفع. وفي تشابه آخر مع سلسلة ZPU، طُوّرت أيضًا نسخ أحادية ورباعية السبطانات من ZU-23، إلا أن هذه النسخ لم تدخل الخدمة قط.

يمكن سحب مدفع ZU-23-2 بواسطة عدد من المركبات المختلفة. في الاتحاد السوفيتي، ولاحقًا في روسيا، كانت شاحنات GAZ-66 ذات الدفع الرباعي وشاحنات GAZ-69 الخفيفة ذات الدفع الرباعي أكثر مركبات السحب استخدامًا له . [ 8 ]

يُعرف هذا السلاح في القوات الفنلندية بشكل عام باسم سيرجي . [ 12 ]

الذخيرة

يستخدم مدفع 23  ملم المضاد للطائرات نفس غلاف 23×152B المستخدم في مدفع VYa الآلي للطائرات خلال الحرب. ونظرًا لاختلاف الحشوات والكبسولات، فإن الذخيرة غير قابلة للتبديل؛ إذ يمكن تمييز ذخيرة المدفع المضاد للطائرات من خلال غلافها الفولاذي، بينما تتميز ذخيرة مدفع الطائرات بغلاف نحاسي. [ 13 ] يوضح الجدول التالي الخصائص الرئيسية لبعض أنواع ذخيرة 23×152B المتوفرة والمستخدمة في  مدافع 23 ملم المضادة للطائرات:

تعيينيكتبوزن المقذوف [غرام]شحنة متفجرة [غرام]سرعة الفوهة [م/ث]وصف
BZTواجهة برمجة التطبيقات (API)190 [ 14 ]؟970رصاصة خارقة للدروع ذات قلب فولاذي غير حاد، مع شحنة حارقة داخل غطاء الزجاج الأمامي. [ 14 ] اختراق 15  مم من الفولاذ المدلفن بالفولاذ على مدى 1000  متر وزاوية اصطدام 30 درجة (من الوضع العمودي)، زمن احتراق الرصاصة المتتبعة 5 ثوانٍ.
OFZهو184 [ 14 ]19 [ 15 ]980 [ 14 ][ 14 ]​
OFZTHE-T188 [ 14 ]13 [ 15 ]980 [ 14 ]قذيفة تفتيت شديدة الانفجار بشحنة شديدة الانفجار مخفضة بسبب المساحة التي يشغلها المتتبع؛ زمن احتراق المتتبع 5 ثوانٍ.
APDS-TAPDS-T103لا أحد1220ذخيرة بولندية خارقة للدروع من عيار فرعي مزودة بمادة متتبعة، تم تقديمها في عام 2008. [ 16 ] اختراق 30  مم RHA على  مدى 1000 متر وزاوية تأثير 30 درجة (من العمودي)، وقت احتراق المادة المتتبعة >2.5 ثانية.

لا يقتصر الإنتاج على السلاح نفسه فحسب، بل يشمل الذخيرة أيضاً، ويتم تصنيعها في عدة دول. ففي بلغاريا، تنتج شركة ARCUS Co. الطلقات والصمامات الخاصة بمدفعي 2A7 و2A14. [ 17 ]

سجل الخدمة

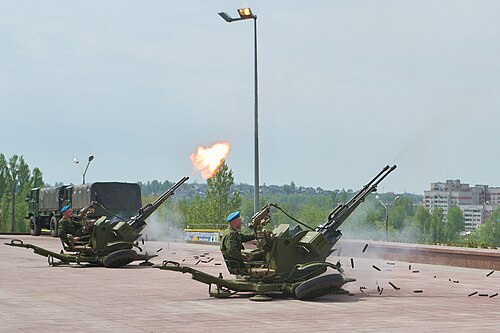

إطلاق النار ZU-23-2. فيتيبسك، بيلاروسيا

دخل مدفع ZU-23-2 الخدمة لأول مرة في الجيش السوفيتي عام 1960. يُركّب هذا المدفع عادةً على الشاحنات لاستخدامه في مهام الدفاع الجوي والدعم الناري المباشر. كما يُمكن تركيبه على سطح ناقلات الجنود المدرعة متعددة الأغراض MT-LB . ويُستخدم مدفع ZU-23-2 ثلاثي الأرجل مُعدّل خصيصًا كأساس لنظام BTR-DG المحمول جوًا للدفاع الجوي ذاتي الحركة. يتميز مدفع ZU-23-2 برخص ثمنه وسهولة تشغيله وفعاليته، ولا يزال يُستخدم حتى اليوم من قِبل الجيش الروسي وأكثر من 20 جيشًا آخر.

ابتداءً من عام 1965، بدأ الاتحاد السوفيتي بتزويد جمهورية فيتنام الديمقراطية بشحنات كبيرة من الأسلحة. [ 18 ]  كان مدفع ZU-23-2 عيار 23 ملم، إلى جانب مدفع M1939 عيار 37  ملم ، أكثر المدافع المضادة للطائرات استخدامًا في فيتنام. ونظرًا لأن 83% من خسائر القوات الجوية الأمريكية كانت نتيجة نيران أرضية، فمن المرجح أن مدفع ZU-23 كان مسؤولاً عن إسقاط مئات الطائرات. [ 19 ]

خلال الحرب السوفيتية الأفغانية ، نشرت القوات السوفيتية منظومات ZU-23-2 في المناطق المحتلة لتأمين مواقعها، مستخدمةً إياها في كلٍ من الدفاع الثابت والدعم الناري المباشر. وفي الحرب الأهلية الأفغانية اللاحقة، استخدمت الأطراف المتحاربة الرئيسية، طالبان وقوات التحالف الشمالي ، مدافع ZU-23-2 الرشاشة المثبتة على ناقلات الجنود المدرعة BMP-1 و BTR-70 أو شاحنات GAZ-66 و ZIL-131 ، إلى جانب صواريخ SA-7 Grail أو Stinger ، كأسلحة أساسية للدفاع الجوي والدعم الناري المباشر.

استُخدم مدفع ZU-23-2 على نطاق واسع خلال الحرب الأهلية اللبنانية ، حيث تم تركيبه على مجموعة متنوعة من المركبات المدنية والعسكرية، بما في ذلك ناقلات الجنود المدرعة M113 و BTR-152 ، وشاحنات دودج رام (الجيل الأول) ، وسيارات القيادة AIL M325 ، وشاحنات تويوتا داينا من سلسلة U10 ، وشاحنات دودج W600 متوسطة الحمولة ، وشاحنات M35A1/A2 . [ 20 ] وقد أثبت هذا المدفع فعاليته الكبيرة في القتال الحضري ، حيث استُخدم في دور الدعم الناري المباشر من قبل الجيش السوري ، وفصائل منظمة التحرير الفلسطينية ، ومختلف الميليشيات اللبنانية المسيحية والمسلمة . [ 21 ] في أواخر عام 1983، استُخدم مدفع ZU-23-2 في هجمات على مواقع محصنة تابعة لوحدات مشاة البحرية الأمريكية البرية العاملة ضمن القوة متعددة الجنسيات في لبنان (MNF II). في ذلك الوقت، وصف متحدث باسم مشاة البحرية هذا الاستخدام المضاد للأفراد لهذا السلاح بأنه انتهاك لقوانين الحرب . ومع ذلك، فقد نفى الرائد دبليو هايز باركس هذا الادعاء ووصفه بأنه غير صحيح في مقال كتبه لصحيفة "مارين كوربس غازيت" عام 1988. [ 22 ]

خلال حرب الخليج عام 1991، كان سلاحًا مفضلًا لدى الجيش العراقي ، وإن كان استخدامه أكثر شيوعًا ضد الأهداف الأرضية كالمشاة والمركبات الخفيفة للعدو. وقد لجأوا إلى استخدامه بكثرة ضد الأهداف الأرضية نظرًا لعدم فعالية مدفع ZU-23-2 ضد الطائرات النفاثة السريعة، مع أنه ثبت لاحقًا عدم فعاليته نسبيًا نظرًا لقلة الخسائر التي تسبب بها طوال الحرب.

كما تم استخدام طائرة ZU-23-2 خلال الحرب الأهلية الجورجية ، وتم إسقاط طائرة ZU-23-2 واحدة على الأقل، عندما أسقطت القوات الجورجية طائرة مقاتلة قاذفة من طراز سوخوي Su-25 في 4 يونيو 1993. [ 23 ]

مدفع رشاش ZU-23-2 على شاحنة صغيرة استخدمت في حرب غزة عام 2024

شهد مدفع ZU-23-2 استخدامًا واسع النطاق من كلا الجانبين في الحرب الأهلية الليبية ، حيث كان يُركّب غالبًا على شاحنات النقل المجهزة بمعدات عسكرية . [ 24 ] [ 25 ] كما استُخدم هذا السلاح بكثافة في الحرب الأهلية السورية ، حيث تم تركيبه على شاحنات النقل، ويُنسب إليه إسقاط العديد من مروحيات القوات الجوية السورية . [ 3 ] كما استُخدمت الشاحنات المجهزة بمدافع ZU-23-2 الآلية بشكل متكرر ضد أهداف أرضية متحركة. وخلال الحرب الأهلية اليمنية ، يُقال إن مدافع ZU-23-2 الآلية اشتبكت مع دبابات سعودية . [ 3 ]

في 4 مايو/أيار 2020، استخدمت القوات الإثيوبية المتمركزة في الصومال ، ضمن بعثة الاتحاد الأفريقي في الصومال (أميصوم)، طائرة من طراز ZU-23 لإسقاط طائرة إمبراير EMB 120RT برازيليا، كانت تحمل إمدادات طبية وناموسيات، عن طريق الخطأ أثناء اقترابها من مدينة باردالي الصومالية ، مما أسفر عن مقتل جميع ركابها الستة. وقد نشأ هذا الخطأ من اقتراب الطائرة من الغرب، بدلاً من اتجاه الهبوط المعتاد شرقاً، وتحليقها فوق المطار على ارتفاع منخفض بسبب وجود حيوانات على المدرج أو بالقرب منه. ففسر الجنود الإثيوبيون هذه المعطيات على أنها طائرة انتحارية تستهدف مواقع داخل القاعدة، وردوا بإطلاق النار. [ 26 ]

استخدمت قوات الدفاع الجوي للجيش الهندي مدفع ZU-23-2، إلى جانب مدفع بوفورز L/70 ، لإسقاط العديد من الطائرات المسيّرة خلال النزاع الهندي الباكستاني عام 2025. [ 27 ] كما استخدمت حركة طالبان مدفع ZU-23-2 ضد غارات القوات الجوية الباكستانية على قاعدة باغرام الجوية خلال الحرب الأفغانية الباكستانية عام 2026. [ 28 ] [ 29 ]

المتغيرات والترقيات

الاتحاد السوفيتي/الاتحاد الروسي

ZU-23/30M1-3 المعدل
  • ZU-23M – نسخة مطورة، صممها مكتب نودلمان للهندسة الدقيقة (KB Tochmash). مزودة بنظام استهداف جديد (يشمل جهاز تحديد المدى بالليزر، وقناة تلفزيونية، وجهازًا بصريًا ميكانيكيًا، ويمكن تعزيزه بقناة تحديد الموقع الحراري ونظام تلفزيوني للاستخدام الليلي) ونظام دوران كهروميكانيكي. ويمكن، اختياريًا، تزويد الحامل بصاروخين قصيري المدى للدفاع الجوي، مثل 9M32M "Strela-2M" أو 9M39 "Igla" . [ 30 ] [ 31 ]
  • ZU-23M1 – هذا هو الطراز الحالي، الذي طورته شركة بودولسكي الكهروميكانيكية للهندسة الخاصة "PEMZ Spetsmash" المساهمة المفتوحة وشركة "NTC Elins" المساهمة المغلقة، وتقدمه شركة روسوبورون إكسبورت . ومثل طراز ZU-23M، يتميز بنظام تحكم نيران مُحسّن، ويمكن تزويده اختيارياً بقاذفتين لصواريخ سلسلة "إيغلا"، وعادةً ما تكون من طراز 9M342 "إيغلا-إس" . [ 32 ]
    • يُطلق على نظام الدفاع الجوي المتكامل، الذي يجمع بين المدفع والصاروخ، اسم ZU-23/ZOM1 (ويُشار إليه خطأً في كثير من الأحيان باسم "ZU-23/30M1"). ويتكون من وحدة إطلاق الصواريخ ZU -23/ZOM1-SM ، ووحدة إطلاق الصواريخ ZU-23/ZOM1-PM المزودة بأربعة صواريخ 9M333 "Strela-10" ، ووحدة التحكم عن بُعد ZU -23/ZOM1-MU، ومولد كهربائي محمول AB-1. بحسب رغبة العميل، يمكن تسليم النظام بدون وحدة -SM ( ZU-23/ZOM1-1 )، أو بدون وحدة -PM ( ZU-23/ZOM1-2 )، أو بدون جهاز التحكم عن بُعد ( ZU-23/ZOM1-3 )، أو بدون وحدتي -PM و-MU ( ZU-23/ZOM1-4 ). [ 33 ] ويمكن نقل النظام الأخير بواسطة مركبة Samum ذات الهيكل رباعي الدفع، وقد تم توقيع أول عقد تصدير في أوائل عام 2019. [ 34 ]

جمهورية بولندا الشعبية / بولندا

ZUR-23-2KG
ستار 266 مزود بمدفع ZUR-23-2KG (Hibneryt)
  • ZU-23-2 – تسمية بولندية لمتغير البندقية الأساسي. تم تصنيعها بموجب ترخيص في Zakłady Mechaniczne Tarnów (ZMT Tarnów) منذ عام 1972. [ 35 ]
  • ZUR-23-2S Jod – نسخة بولندية مزودة بمنظار كهروضوئي GP-1R وقاذفة مزدوجة لصواريخ Strela-2M ، تم استخدامها منذ عام 1988. [ 35 ]
    • ZUR 23-2KG Jodek-G – تطوير ZUR-23-2S مع منظار انعكاسي أكثر تطورا CKE-2 (لاحقًا منظار CP-1 الليلي والنهاري مع محدد المدى بالليزر)، ونظام دوران المدفع الكهروميكانيكي وقاذفة مزدوجة لصواريخ Grom ، تم إنتاجها من عام 2002. [ 35 ]
      • ZUR-23-2KG-I – نسخة تصدير محسنة لإندونيسيا مزودة بمنظار CKE-2I.
      • TR-23-2 – نسخة محاكاة تدريبية من ZUR-23-2KG-I. تتكون المجموعة من محطة مدرب ومحطة مدفعي (وحدة مدفعية صاروخية معدلة استُبدل فيها جهاز التصويب بمحطة حاسوب). وترتبط المحطتان بشبكة لاسلكية. [ 36 ]
    • ZUR 23-2SP Jodek-SP – الإصدار المستخدم في نظام PSRA Pilica VSHORAD. [ 37 ]
    • كوبرا – نظام دفاع جوي معياري قصير المدى للتصدير البولندي. تتكون البطارية النموذجية من ستة مدافع كحد أقصى (على سبيل المثال ZUR-23-2  kg)، وستة أنظمة Poprad كحد أقصى، ومركز قيادة WD-95، ورادار Radwar MMSR. [ 38 ]
    • هيبنيريت - مدفع من عائلة ZU-23-2 مثبت على شاحنة Star 266 معدلة خصيصًا ، الشاحنة مزودة بذخيرة إضافية للمدفع وتركيبات كهربائية معدلة لتشغيل نظام الدوران الكهروميكانيكي للمدفع (يمكن للمدفع أيضًا العمل بالبطاريات).
    • ZU-23-2M Wróbel – النسخة البحرية البولندية من ZU-23-2، تعمل بالطاقة الهيدروليكية، تم إنتاجها منذ عام 1979. [ 35 ]
    • ZU-23-2MR Wróbel-II – النسخة البحرية البولندية من ZUR-23-2S، مع صواريخ Strela-2M وبراميل مبردة بالماء، تم إنتاجها من عام 1986 [ 35 ] [ 39 ]

الجمهورية التشيكية

  • ZU-23-2M2 Vlara – مجموعة تحديث وتطوير ميدانية.

جمهورية سلوفاكيا

  • ZU-23M – نسخة مطورة مزودة بنظام تحكم آلي في إطلاق النار، طورتها شركة EVPU. [ 40 ] تُقدم هذه النسخة من قبل EVPU وشركة Punj Lloyd Ltd الهندية للجيش الهندي. [ 41 ]

مصر

  • ZU 23-M – نسخة مرخصة من ZU-23. تُعرف أيضاً باسم SH-23M ، وتُنتجها شركة أبو زعبل للصناعات الهندسية (المصنع 100). [ 10 ]
    • نايل 23 – نسخة ذاتية الدفع مبنية على ناقلة الجنود المجنزرة M113 . يتكون النظام من مركبة قتالية مزودة بمدافع ZU 23-M وصواريخ أرض-جو من طراز صقر آي ، ومركبة مجنزرة مبنية أيضاً على ناقلة الجنود المجنزرة M113. [ 42 ] [ 43 ]
    • سيناء 23 – نظام مشابه لنظام النيل 23، مزود بمدفعين من طراز زو-23 وستة صواريخ صقر-آي مثبتة على برج TA-23E ومجهزة برادار RA-20S من النطاق E. طُوّر هذا النظام من قبل شركة داسو واختارته مصر بدلاً من النيل 23، ودخل الخدمة بحلول عام 1992. [ 44 ] يمكن استخدام صواريخ ستينغر FIM-92 بدلاً من صواريخ صقر-آي . [ 45 ]

فنلندا

ساكو 23 إم 85
  • 23 ItK 95 – نسخة فنلندية مطورة من المدفع الأصلي 23 ItK 61، من تصميم شركتي Instrumentointi Oy وVammas Oy. تضيف هذه النسخة المطورة نظام تثبيت جيروسكوبي للمدفع، بالإضافة إلى وحدة طاقة مساعدة (APU) وجهاز تحديد مدى ليزري. [ 30 ]
  • مدفع ساكو 23  ملم/87 - نسخة مطورة بحرية تستخدمها البحرية الفنلندية . تتضمن هذه النسخة طرازات 23 M74 و 23 M77 و 23 M80 و 23 M85 ، وهو الأخير عبارة عن إعادة بناء شاملة مع قاعدة وحامل جديدين. يمكن إزالة المدافع من حامل M85 واستبدالها بستة صواريخ أرض-جو من طراز ميسترال . [ 46 ]

الصين

  • النوع 85/YW 306 – نسخة مُهندسة عكسيًا من المدفع ZU-23-2، من صنع شركة نورينكو . [ 11 ] عُرض في البداية للتصدير باسم G-AA-01 . [ 47 ] ويُشار إليه في بعض المصادر باسم مدفع النوع 85.
    • القوس العملاق – يُعرف أيضًا باسم شينغونغ (قوس الإله، 神弓). وهو اسم نظام دفاع جوي يتكون من ثمانية مدافع من طراز 85 ومركبة قيادة بطارية (BCV). [ 11 ]
    • القوس العملاق الثاني المعروف أيضًا باسم شينغونغ-2 - هذا إصدار أحدث من القوس العملاق ويُعرض للتصدير منذ عام 2005. بالإضافة إلى  مدافع عيار 23 ملم، فهو يضم أيضًا قاذفات صواريخ TY-90 ورادار ثلاثي الأبعاد. [ 11 ]
  • النوع 87 – نسخة مطورة  بمدفعين مزدوجين عيار 25 ملم لذخيرة 25×183B مثل PG87. بعد فشل التصميم الأولي، طُوّر تصميم مُحسّن عام 1979 وأصبح جاهزًا للتقييم عام 1984. دخل مدفع النوع 87 الخدمة عام 1987. يتميز بنفس تصميم النموذج الأصلي ويتكون من مدفعين أوتوماتيكيين يعملان بالارتداد، وخرطوشة ثنائية العجلات، ومنظار تتبع بالأشعة تحت الحمراء من النوع 86، ومخزنين للذخيرة سعة كل منهما 40 طلقة. يُطلق النوع 87 النار إما بشكل فردي أو على دفعات، بمعدل إطلاق نار دوري يتراوح بين 600 و700 طلقة/دقيقة، وسرعة فوهة تبلغ 1050  م/ث. [ 48 ]
    • PGZ95 – نسخة ذاتية الدفع من النوع 87.

إيران

مركبة واحدة من طراز مصباح-1 في عام 2019.
  • مصباح-1 – نظام دفاع جوي وصاروخ مضاد للصواريخ الجوالة إيراني الصنع مزود بأربعة منصات إطلاق من طراز ZU-23. عُرض لأول مرة عام 2010.
  • ZU-23-6 (تسمية غير رسمية) – يشبه مدفع Mesbah-1 ولكنه مزود بستة سبطانات فقط بدلاً من ثمانية. من المحتمل أن يكون هذا النموذج هو النموذج الأولي لمدفع Mesbah-1. [ 49 ]

فيتنام

الخصائص العامة

وابل من مدفع زو-23 المضاد للطائرات
  • الأبعاد الكلية في وضعية إطلاق النار
    • الطول: 4.57  متر (15  قدم)
    • العرض: 2.88  متر (9.44  قدم)
    • الارتفاع: 1.22  متر (4  أقدام)
  • الوزن: 0.95 طن (2094  رطلاً)
  • التسليح: مدفعان آليان من طراز 2A14 أفاناسييف-ياكوشيف عيار 23×152 ملم (0.90 بوصة)
  • طول الماسورة: 2  متر (6.5  قدم) / 87.3 عيارًا
  • سرعة الفوهة: 970  م/ث (3182  قدم/ث)
  • وزن المقذوف: 186  غرام (6.27  أونصة)
  • معدل إطلاق النار
    • دوري: 2000 دورة في الدقيقة
    • عمليًا: 400 دورة في الدقيقة
  • المدى الفعال: 2-2.5  كم (1.24-1.55  ميل)
  • الارتفاع الفعال: 1500-2000 متر (4921-6562  قدم)
  • الطاقم: 6

المشغلون

خريطة توضح مستخدمي طائرة ZU-23-2 باللون الأزرق والمستخدمين السابقين باللون الأحمر

المشغلون غير الحكوميين

المشغلون السابقون
