نظام NTSC

الموسوعة الحرة

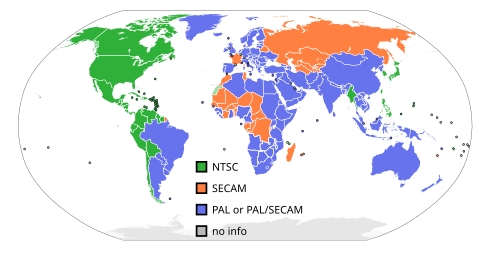

أنظمة ترميز التلفزيون التناظري حسب الدولة (عند التحول الرقمي ، إن وجد):
  نظام NTSC
  سيكام
  بال
  لا توجد معلومات

كان نظام NTSC ( اختصارًا للجنة النظام الوطني للتلفزيون ) أول معيار أمريكي للتلفزيون التناظري ، نُشر واعتُمد عام 1941. [ 1 ] وكان أحد ثلاثة أنظمة ألوان رئيسية للتلفزيون التناظري؛ النظامان الآخران هما PAL و SECAM . عادةً ما كان نظام NTSC للألوان مرتبطًا بنظام M، وكان يُطلق على هذا المزيج أحيانًا اسم NTSC II. [ 2 ] [ 3 ] اعتُمد معيار NTSC ثانٍ عام 1953، [ 4 ] مما سمح بإنتاج تلفزيون ملون متوافق مع أجهزة التلفزيون بالأبيض والأسود المتوفرة آنذاك . [ 5 ] [ 6 ] [ 7 ] حددت جمعية صناعات الإلكترونيات (EIA) معايير أداء NTSC في معيار EIS-170 (المعروف أيضًا باسم RS-170) عام 1957. [ 8 ]

يشير مصطلح "NTSC" إلى التنسيقات الرقمية التي تحتوي على 480-487 خطًا نشطًا ومعدل إطارات  30 أو 29.97 إطارًا في الثانية منذ ظهور المصادر الرقمية مثل أقراص DVD، وهو اختصار رقمي لنظام M. يتميز معيار NTSC للأفلام بدقة رقمية تبلغ 720 × 480 بكسل لأقراص DVD ، و 480 × 480 بكسل لأقراص Super Video CD (SVCD، بنسبة عرض إلى ارتفاع 4:3)، و 352 × 240 بكسل لأقراص الفيديو الرقمية (VCD). [ 9 ] أما تنسيق كاميرا الفيديو الرقمية (DV) المكافئ لـ NTSC فهو 720 × 480 بكسل. [ 10 ] بينما المكافئ للتلفزيون الرقمي (DTV) فهو 704 × 480 بكسل. [ 10 ]

تاريخ

تأسست لجنة الاتصالات الفيدرالية الأمريكية (FCC) عام 1940، تحت مسمى NTSC، لحل النزاعات بين الشركات حول إدخال نظام تلفزيوني تناظري على مستوى البلاد. في مارس 1941، أصدرت اللجنة معيارًا تقنيًا للتلفزيون الأبيض والأسود، استنادًا إلى توصية من جمعية مصنعي الراديو (RMA) عام 1936. وقد أتاحت التطورات التقنية في تقنية النطاق الجانبي المتبقي فرصةً لزيادة دقة الصورة. اختارت NTSC 525  خط مسح كحل وسط بين معيار RCA ذي 441 خط مسح (المستخدم في شبكة NBC التلفزيونية التابعة لـ RCA) ورغبة شركتي Philco و DuMont في زيادة عدد خطوط المسح إلى ما بين 605 و800 خط. أوصى المعيار بمعدل إطارات يبلغ 30  إطارًا في الثانية، يتكون من حقلين متداخلين لكل إطار، بمعدل 262.5 خطًا لكل حقل و60 حقلًا في الثانية. ومن المعايير الأخرى في التوصية النهائية نسبة عرض إلى ارتفاع 4:3 وتعديل تردد الإشارة الصوتية (FM).

في يناير 1950، أُعيد تشكيل اللجنة لتوحيد معايير التلفزيون الملون. وكانت لجنة الاتصالات الفيدرالية قد وافقت لفترة وجيزة على معيار تلفزيون ملون متسلسل الحقول مكون من 405 خطوط ، طورته شبكة سي بي إس ، في أكتوبر 1950. [ 11 ] لم يكن نظام سي بي إس متوافقًا مع أجهزة التلفزيون بالأبيض والأسود الموجودة آنذاك. فقد استخدم عجلة ألوان دوارة، وقلل عدد خطوط المسح من 525 إلى 405، وزاد معدل الحقول من 60 إلى 144 بمعدل إطارات فعلي يبلغ 24 إطارًا في الثانية. وأدى الإجراء القانوني الذي اتخذته شركة آر سي إيه المنافسة إلى منع الاستخدام التجاري للنظام حتى يونيو 1951، ولم تستمر عمليات البث المنتظمة إلا لبضعة أشهر قبل أن يحظر مكتب التعبئة الدفاعية تصنيع جميع أجهزة التلفزيون الملونة في أكتوبر (ظاهريًا بسبب الحرب الكورية ). [ 12 ] [ 13 ] [ 14 ] [ 15 ] وفي وقت لاحق، استخدمت وكالة ناسا نسخة معدلة من نظام سي بي إس لبث صور رواد الفضاء في الفضاء. [ 16 ] ألغت شبكة سي بي إس نظامها في مارس 1953، [ 17 ] واستبدلته لجنة الاتصالات الفيدرالية في 17 ديسمبر من ذلك العام بمعيار ألوان NTSC الذي طورته عدة شركات (بما في ذلك آر سي إيه وفيلكو). [ 18 ]

في ديسمبر 1953، وافقت لجنة الاتصالات الفيدرالية بالإجماع على ما أصبح معيار NTSC للتلفزيون الملون (والذي عُرف لاحقًا باسم RS-170a). حافظ المعيار على التوافق مع أجهزة التلفزيون بالأبيض والأسود الموجودة. أُضيفت معلومات اللون إلى الصورة بالأبيض والأسود عن طريق إدخال حاملة فرعية للألوان بتردد 315/88 ميجاهرتز (  3.579545 ميجاهرتز  ± 10  هرتز). [ 19 ] اختير هذا التردد بحيث تقع مكونات تعديل معدل الخط الأفقي لإشارة اللون بين مكونات تعديل معدل الخط الأفقي لإشارة الإضاءة؛ ما يسمح بتصفية إشارة اللون بسهولة من إشارة الإضاءة في الأجهزة الجديدة، ويجعلها مرئية بشكل طفيف في الأجهزة الموجودة. نظراً لقيود دوائر تقسيم التردد عند إصدار معيار الألوان، تم بناء تردد الموجة الحاملة الفرعية للألوان كتردد مركب من أعداد صحيحة صغيرة - في هذه الحالة، 5 × 7 × 9 ميجاهرتز مقسومة على 8 × 11. انخفض معدل الخطوط الأفقية إلى 15734 خطاً في الثانية (3.579545 ميجاهرتز × 2 ÷ 455 = 9 ⁄ 572 ميجاهرتز) من 15750 خطاً في الثانية، وانخفض معدل الإطارات إلى 30/1.001 ≈ 29970 إطاراً في الثانية (معدل الخطوط الأفقية مقسوماً على 525 خطاً/إطاراً) من 30 إطاراً في الثانية. بلغت هذه التغييرات 0.1%، وكانت مقبولة في أجهزة التلفزيون الموجودة آنذاك. [ 20 ] [ 21 ]

كان أول بث تلفزيوني رسمي عبر شبكة NBC لبرنامج يستخدم نظام الألوان المتوافق مع NTSC حلقة من برنامج " كوكلا، فران وأولي " في 30 أغسطس 1953، حيث كان بالإمكان مشاهدته بالألوان فقط في مقر NBC. [ 22 ] وفي الأول من يناير التالي، تم بث عرض "موكب الورود " على مستوى البلاد ، حيث كان بالإمكان مشاهدته على أجهزة استقبال ملونة تجريبية في عروض خاصة في جميع أنحاء البلاد. وكانت أول كاميرا تلفزيونية ملونة تعمل بنظام NTSC هي RCA TK-40 ، والتي استُخدمت في البث التجريبي عام 1953؛ أما النسخة المحسّنة منها، TK-40A (التي طُرحت في مارس 1954)، فكانت أول كاميرا تلفزيونية ملونة متاحة تجاريًا. وفي وقت لاحق من ذلك العام، أصبحت النسخة المحسّنة TK-41 الكاميرا القياسية، واستُخدمت طوال معظم فترة الستينيات. وقد اعتمدت دول أخرى، بما في ذلك اليابان والعديد من دول الأمريكتين ، معيار NTSC .

التحويل الرقمي

مع ظهور التلفزيون الرقمي ، تم التخلص تدريجياً من البث التناظري. ألزمت لجنة الاتصالات الفيدرالية الأمريكية (FCC) محطات البث التابعة لنظام NTSC في الولايات المتحدة بإغلاق أجهزة الإرسال التناظرية بحلول 17 فبراير 2009، ثم تم تأجيل الإغلاق لاحقاً إلى 12 يونيو من العام نفسه. كما ألزمت اللجنة محطات البث منخفضة الطاقة ومحطات الفئة (أ) وأجهزة إعادة البث بالإغلاق بحلول عام 2015، مع أن تمديداً من لجنة الاتصالات الفيدرالية سمح لبعض المحطات العاملة على القناة 6 بالعمل حتى 13 يوليو 2021. [ 23 ] أما في كندا، فكان من المقرر إغلاق أجهزة إرسال التلفزيون التناظري في الأسواق غير الخاضعة للانتقال الإلزامي لعام 2011 بحلول 14 يناير 2022، وفقاً لجدول زمني وضعته وزارة الابتكار والعلوم والتنمية الاقتصادية الكندية عام 2017. [ 24 ]

معظم الدول التي تستخدم معيار NTSC، وتلك التي تستخدم معايير التلفزيون التناظري الأخرى ، قد تحولت (أو هي بصدد التحول) إلى معايير التلفزيون الرقمي الأحدث؛ ويُستخدم حاليًا أربعة معايير مختلفة على الأقل في جميع أنحاء العالم. تعتمد أمريكا الشمالية، وأجزاء من أمريكا الوسطى ، وكوريا الجنوبية (أو اعتمدت) معايير ATSC ؛ بينما تعتمد دول أخرى، مثل اليابان ، (أو اعتمدت) معايير أخرى غير ATSC. انتهى بث معظم قنوات NTSC عبر الأثير في الولايات المتحدة في 12 يونيو 2009، [ 25 ] وبحلول 31 أغسطس 2011، [ 26 ] في كندا ومعظم أسواق NTSC الأخرى. [ 27 ]

التفاصيل الفنية

قياس الألوان

رسم بياني

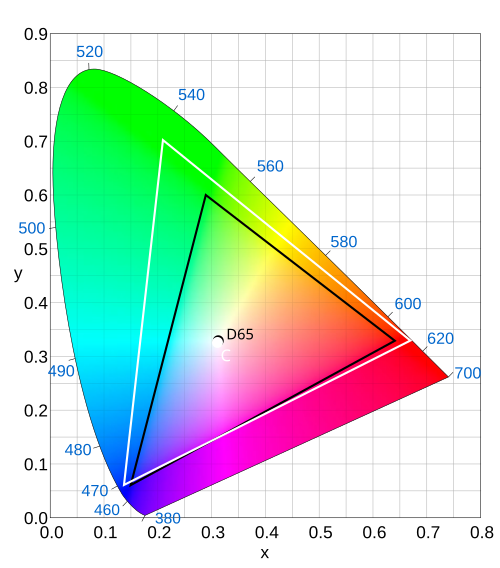

مخطط اللونية CIE لعام 1931، يوضح نطاقات الألوان لـ SMPTE C باللون الأسود وNTSC 1953 باللون الأبيض

يشير علم قياس الألوان إلى خصائص الألوان الخاصة بالنظام ومكوناته، بما في ذلك الألوان الأساسية المستخدمة والكاميرا والشاشة. كان لنظام ألوان NTSC نظامان متميزان لقياس الألوان، يظهران على مخطط اللونية باسم NTSC 1953 وSMPTE C. وقد أدخل المصنّعون عددًا من الاختلافات لأسباب تقنية واقتصادية وتسويقية وغيرها. [ 28 ]

إحداثيات اللونية RGB
مساحة اللونمعيارسنةوايت بوينتCCTالألوان الأساسية (CIE 1931 xy)عرض جاما EOTF
xyكR xري​G xجي وايب ×بواسطة​
نظام NTSCITU-R BT.470/601 (M)19530.310.3166774 ( ج )0.670.330.210.710.140.082.2
SMPTE CSMPTE RP 145 (C)، 170M، 240M19870.31270.32906500 ( D65 )0.630.340.310.5950.1550.07

ملاحظة: الألوان المعروضة تقريبية وتتطلب شاشة عرض ذات نطاق ألوان واسع لإعادة إنتاجها بدقة.

نظام NTSC 1953

حددت مواصفات نظام NTSC الأصلية للألوان لعام 1953، والتي لا تزال جزءًا من قانون اللوائح الفيدرالية الأمريكية ، القيم اللونية للنظام كما هو موضح في الجدول. [ 29 ] كانت أجهزة استقبال التلفزيون الملون المبكرة، مثل RCA CT-100 ، متوافقة مع هذه المواصفات (المستندة إلى معايير الصور المتحركة السائدة آنذاك)، والتي تميزت بنطاق ألوان أوسع من معظم شاشات العرض الحالية. كانت الفوسفورات منخفضة الكفاءة (خاصةً في اللون الأحمر) ضعيفة وثابتة، تاركةً آثارًا خلف الأجسام المتحركة. ابتداءً من أواخر الخمسينيات، ضحت فوسفورات أنبوب الصورة بالتشبع لزيادة السطوع؛ وكان هذا الانحراف عن المعيار في جهاز الاستقبال ومحطة البث مصدرًا لتفاوت كبير في الألوان.

SMPTE C

لضمان إعادة إنتاج ألوان أكثر تجانسًا، أضاف بعض المصنّعين دوائر تصحيح الألوان إلى أجهزة العرض، حيث تقوم هذه الدوائر بتحويل الإشارة المستقبلة - المشفرة بقيم قياس الألوان - وتعديل خصائص الفوسفور في الشاشة. ونظرًا لعدم إمكانية تصحيح الألوان بدقة على الإشارات غير الخطية المصححة غاما ، فإن التعديل لا يمكن إلا تقريبه.

في مرحلة البث، قامت شركة كونراك (بالتعاون مع شركة آر سي إيه) في عامي 1968-1969 بتحديد مجموعة من الفوسفورات المُتحكَّم بها لاستخدامها في شاشات عرض الفيديو الملونة للبث . [ 30 ] ولا تزال هذه المواصفات سارية المفعول تحت مسمى مواصفات الفوسفور SMPTE C. [ 31 ] وكما هو الحال مع أجهزة الاستقبال المنزلية، فقد تم التوصية [ 32 ] بأن تتضمن شاشات الاستوديو دوائر تصحيح ألوان مماثلة حتى تتمكن جهات البث من إرسال صور مُشفَّرة وفقًا لقيم قياس الألوان الأصلية لعام 1953 بما يتوافق مع معايير لجنة الاتصالات الفيدرالية.

في عام 1987، اعتمدت لجنة تكنولوجيا التلفزيون التابعة لجمعية مهندسي الصور المتحركة والتلفزيون (SMPTE)، وفريق العمل المعني بقياس ألوان شاشات الاستوديو، فوسفورات SMPTE C (Conrac) للاستخدام العام في الممارسة الموصى بها رقم 145؛ [ 33 ] وقد دفع هذا العديد من المصنّعين إلى تعديل تصميمات كاميراتهم لترميزها وفقًا لقياس ألوان SMPTE C دون تصحيح الألوان [ 34 ] ، كما هو معتمد في معيار SMPTE 170M، "إشارة الفيديو التناظرية المركبة  - NTSC لتطبيقات الاستوديو" (1994). وينص معيار التلفزيون الرقمي ATSC على أنه بالنسبة لإشارات 480i ، يجب افتراض قياس ألوان SMPTE C ما لم يتم تضمين بيانات قياس الألوان في دفق النقل . [ 35 ]

لم يغيّر نظام NTSC الياباني ألوانه الأساسية ونقطة اللون الأبيض إلى معيار SMPTE C، واستمر في استخدام ألوان NTSC الأساسية ونقطة اللون الأبيض لعام 1953. [ 32 ] استخدم نظاما PAL و SECAM نظام الألوان الأصلي لنظام NTSC لعام 1953 حتى عام 1970؛ [ 32 ] على عكس نظام NTSC، رفض اتحاد البث الأوروبي (EBU) تصحيح الألوان في أجهزة الاستقبال وشاشات الاستوديو، ودعا إلى أن تقوم جميع الأجهزة بتشفير الإشارات وفقًا لقيم EBU اللونية. [ 36 ]

مشاكل توافق الألوان

طيف ألوان مشبع بالكامل تم عرضه باستخدام قياس الألوان SMPTE C (أعلى) و NTSC 1953 (أسفل).

في نطاقات الألوان على مخطط CIE اللوني، قد تؤدي الاختلافات بين أنظمة قياس الألوان إلى اختلافات بصرية. تتطلب المشاهدة الصحيحة تعيين نطاق الألوان عبر جداول البحث (LUTs) أو تصحيح ألوان إضافي . تشير الممارسة الموصى بها من SMPTE RP 167-1995 إلى هذا التصحيح التلقائي باسم "مصفوفة عرض تصحيحية لنظام NTSC". [ 37 ] قد تبدو المواد المُعدة لنظام NTSC لعام 1953 باهتة عند عرضها على شاشات SMPTE C أو ATSC/ BT.709 ، وقد تظهر عليها تحولات ملحوظة في اللون. قد تبدو مواد SMPTE C أكثر تشبعًا قليلاً على شاشات BT.709/sRGB، أو أكثر تشبعًا بشكل ملحوظ على شاشات P3، إذا لم يتم تعيين نطاق الألوان بشكل صحيح.

ترميز الألوان

يستخدم نظام NTSC نظام ترميز الإضاءة واللون . وباستخدام إشارة إضاءة منفصلة ، ​​تم الحفاظ على التوافق مع أجهزة التلفزيون الحديثة بالأبيض والأسود؛ بينما تتعرف أجهزة التلفزيون الملونة فقط على إشارة اللون.

إشارات الألوان الأساسية الأحمر والأخضر والأزرق(R′جي′ب′){\displaystyle (R^{\prime }G^{\prime }B^{\prime })}يتم ترجيحها وجمعها في إشارة إضاءة واحدة، تُسمىY′{\displaystyle Y^{\prime }}(Y prime)، [ 38 ] الذي يحل محل الإشارة أحادية اللون الأصلية . تُشفّر معلومات فرق اللون في إشارة اللونية، التي تحمل معلومات اللون فقط. يسمح هذا لأجهزة الاستقبال بالأبيض والأسود بعرض إشارات NTSC الملونة بتجاهل إشارة اللونية. صُممت بعض أجهزة التلفزيون بالأبيض والأسود التي بيعت في الولايات المتحدة بعد بدء البث الملون عام 1953 لتصفية اللونية، لكن الأجهزة الأولى لم تكن تفعل ذلك، وكان من الممكن رؤية اللونية كنمط نقطي زاحف في مناطق الصورة ذات الألوان المشبعة. [ 39 ]

لاستخلاص إشارات منفصلة تحتوي على معلومات اللون فقط، يتم تحديد الفرق بين كل لون أساسي ومجموع الإضاءة؛ إشارة الفرق الأحمر هيR′-Y′{\displaystyle R^{\prime }-Y^{\prime }}وإشارة الفرق الأزرق هيب′-Y′{\displaystyle B^{\prime }-Y^{\prime }}تُستخدم إشارات الفرق هذه لاستخلاص إشارتين لونيتين جديدتين، تُعرفان باسمأنا′{\displaystyle I^{\prime }}(متوافق في الطور) وسؤال′{\displaystyle Q^{\prime }}(في التربيع)، في عملية تُعرف باسم QAM .أنا′سؤال′{\displaystyle I^{\prime }Q^{\prime }}يتم تدوير فضاء اللون بالنسبة إلى فضاء لون إشارة الفرق؛ ويتم نقل معلومات اللون البرتقالي والأزرق (التي تكون العين البشرية أكثر حساسية لها) علىأنا′{\displaystyle I^{\prime }}إشارة بعرض نطاق ترددي 1.3 ميجاهرتز، وسؤال′{\displaystyle Q^{\prime }}تُشفّر الإشارة معلومات اللون الأرجواني والأخضر بعرض نطاق ترددي 0.4 ميجاهرتز. يسمح هذا لإشارة اللون باستخدام عرض نطاق ترددي إجمالي أقل دون تدهور ملحوظ في اللون. تُعدّل كل من الإشارتين سعة موجات حاملة بتردد 3.58 ميجاهرتز، متعاكسة الطور بمقدار 90 درجة، والنتيجة هي مجموع الموجات الحاملة بعد كبحها . يمكن اعتبار النتيجة موجة جيبية واحدة ، ذات طور متغير بالنسبة لموجة حاملة مرجعية وسعة متغيرة . يُمثل الطور المتغير درجة اللون اللحظية التي تلتقطها كاميرا التلفزيون، بينما تُمثل السعة تشبع اللون . تُضاف الموجة الحاملة الفرعية بتردد 315/88 ميجاهرتز إلى إشارة الإضاءة لتكوين إشارة اللون المركبة ، والتي تُعدّل بدورها موجة حاملة إشارة الفيديو .

لكي يستعيد التلفزيون الملون معلومات اللون من الموجة الحاملة اللونية الفرعية، يجب أن يحتوي على إشارة مرجعية ذات طور صفري لتحل محل الموجة الحاملة التي تم كبحها سابقًا. تتضمن إشارة NTSC عينة قصيرة من هذه الإشارة المرجعية، تُعرف باسم نبضة اللون ، وتقع في الجزء الخلفي من كل نبضة تزامن أفقية. تتكون نبضة اللون من ثماني دورات على الأقل من الموجة الحاملة اللونية الفرعية غير المعدلة. يحتوي جهاز استقبال التلفزيون على مذبذب محلي، تتم مزامنته مع نبضات اللون هذه لإنشاء إشارة مرجعية. يسمح دمج إشارة الطور المرجعية مع إشارة اللونية باستعادة معلومات اللون.أنا′{\displaystyle I^{\prime }}وسؤال′{\displaystyle Q^{\prime }}الإشارات، التي (معY′{\displaystyle Y^{\prime }}يتم إعادة بناء الإشارة للفردR′جي′ب′{\displaystyle R^{\prime }G^{\prime }B^{\prime }}الإشارات التي يتم إرسالها إلى شاشة أنبوب أشعة الكاثود لتكوين الصورة.

في أجهزة التلفزيون ذات أنبوب أشعة الكاثود، تُحوّل إشارة نظام NTSC إلى ثلاث إشارات لونية: الأحمر والأخضر والأزرق؛ تتحكم كل إشارة في حزمة إلكترونية مصممة لإثارة الفوسفورات الحمراء أو الخضراء أو الزرقاء المقابلة لها فقط. أما أجهزة التلفزيون ذات الدوائر الرقمية فتستخدم تقنيات أخذ العينات لمعالجة الإشارات، بنتائج مماثلة. بالنسبة للأجهزة التناظرية والرقمية التي تعالج إشارة NTSC تناظرية، تُرسل الإشارات اللونية الثلاث الأصلية بثلاث إشارات منفصلة (Y وI وQ)، ثم تُستعاد كألوان منفصلة (R وG وB)، وتُعرض كصورة ملونة.

عندما يبث جهاز إرسال إشارة NTSC، فإنه يُعدّل سعة موجة حاملة بتردد لاسلكي باستخدام إشارة NTSC، ويُعدّل تردد موجة حاملة  أعلى بمقدار 4.5 ميجاهرتز باستخدام إشارة الصوت. ومع التشوه غير الخطي لإشارة البث، قد تتداخل موجة حاملة اللون بتردد 315/88 ميجاهرتز مع موجة حاملة الصوت، مما يُنتج نمطًا منقطًا على الشاشة.

طريقة تعديل الإرسال

رسم بياني

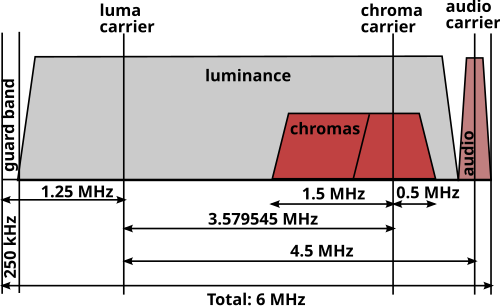

طيف قناة تلفزيونية من نظام M بألوان NTSC

يبلغ عرض النطاق الترددي الإجمالي لقناة تلفزيونية NTSC المُرسلة 6 ميجاهرتز. تُرسل  إشارة الفيديو الفعلية، المُعدّلة سعويًا ، بين 500 كيلوهرتز و5.45 ميجاهرتز فوق الحد الأدنى للقناة. ويقع تردد حامل الفيديو على ارتفاع 1.25 ميجاهرتز فوق الحد الأدنى للقناة. وكما هو الحال في معظم إشارات AM، يُولّد حامل الفيديو نطاقين جانبيين : أحدهما أعلى الحامل والآخر أسفله. يبلغ عرض كل نطاق جانبي 4.2 ميجاهرتز. يُرسل النطاق الجانبي العلوي، ولكن يُرسل فقط 1.25 ميجاهرتز من النطاق الجانبي السفلي (المعروف بالنطاق الجانبي المتبقي ). أما حامل اللون الفرعي، الذي يقع على ارتفاع 3.579545 ميجاهرتز فوق حامل الفيديو، فيُعدّل سعويًا تربيعيًا مع حامل مُثبّط. وتُعدّل إشارة الصوت تردديًا بانحراف ترددي أقصى يبلغ 25 كيلوهرتز ، وهو أقل من الانحراف البالغ 75 كيلوهرتز في نطاق FM . يقع تردد الموجة الحاملة الصوتية الرئيسية على ارتفاع 4.5 ميجاهرتز أعلى من تردد الموجة الحاملة للفيديو، وعلى ارتفاع 250 كيلوهرتز أسفل أعلى تردد للقناة. قد تحتوي القناة أحيانًا على إشارة MTS ، التي توفر أكثر من إشارة صوتية واحدة بإضافة موجة حاملة فرعية أو اثنتين إلى الإشارة الصوتية؛ وهذا هو الحال عادةً عند استخدام الصوت الاستريو أو إشارات برنامج الصوت الثاني . تُستخدم نفس الامتدادات في نظام ATSC ، حيث يقع تردد الموجة الحاملة الرقمية على ارتفاع 0.31 ميجاهرتز أعلى من أدنى تردد للقناة.

قيم الإشارة التناظرية لألوان RGB الأساسية، مشفرة بنظام NTSC [ 44 ]
لونمستوى الإضاءة ( IRE )مستوى اللونية (IRE)سعة اللون (IRE)الطور (°)
أبيض100.00.00.0–
أصفر89.5من 48.1 إلى 130.882.7167.1
سماوي72.3من 13.9 إلى 130.8116.9283.5
أخضر61.8من 7.2 إلى 116.4109.2240.7
أرجواني45.7من -8.9 إلى 100.3109.260.7
أحمر35.2من -23.3 إلى 93.6116.9103.5
أزرق18.0من -23.3 إلى 59.482.7347.1
أسود7.50.00.0–

تحويل معدل الإطارات

يبلغ معدل عرض الفيلم 24 إطارًا في الثانية، بينما يبلغ معدل معيار NTSC حوالي 29.97 إطارًا في الثانية (10  ميجاهرتز  × 63/88/455/525 ) . في المناطق التي تعتمد معايير تلفزيونية وفيديو بمعدل 25 إطارًا في الثانية، يمكن التغلب على هذا الفرق عن طريق تسريع العرض . أما بالنسبة لمعايير 30 إطارًا في الثانية، فيُستخدم تقنية 3:2 pulldown. يُرسل إطار الفيلم الواحد عبر ثلاثة حقول فيديو (يستغرق 1 + 1/2 إطار فيديو ) ، ويُرسل الإطار التالي عبر حقلين فيديو (يستغرق إطار فيديو واحد). يُرسل إطاران من الفيلم عبر خمسة حقول فيديو، بمعدل 2 + 1/2 حقل فيديو لكل إطار. وبذلك ، يكون متوسط ​​معدل الإطارات 60 ÷ 2.5 = 24 إطارًا في الثانية.

عادةً ما تُصوَّر الأفلام المُخصصة لتلفزيون NTSC بسرعة 30 إطارًا في الثانية لتجنب تقنية 3:2 pulldown. [ 45 ] لعرض  مواد بسرعة 25 إطارًا في الثانية (مثل المسلسلات التلفزيونية الأوروبية وبعض الأفلام الأوروبية) على أجهزة NTSC، يتم تكرار كل إطار خامس، ثم يتم دمج البيانات الناتجة .

عادةً ما يتم تسريع الأفلام المصورة لتلفزيون NTSC بمعدل 24 إطارًا في الثانية بمقدار 1/24 (إلى حوالي 104.17% من السرعة العادية) للبث في المناطق التي تعتمد  معايير تلفزيونية بمعدل 25 إطارًا في الثانية. ويصاحب هذه الزيادة في سرعة الصورة عادةً زيادة مماثلة في درجة الصوت وإيقاعه. ويُستخدم دمج الإطارات لتحويل  فيديو 24 إطارًا في الثانية إلى 25  إطارًا في الثانية دون تغيير سرعته.

يمكن التعامل مع الأفلام المصورة للتلفزيون في المناطق التي تعتمد  معايير تلفزيونية تبلغ 25 إطارًا في الثانية بإحدى طريقتين:

  • يمكن تصوير الفيلم بمعدل 24 إطارًا في الثانية؛ وعند بثه في منطقته الأصلية، يمكن تسريعه إلى 25  إطارًا في الثانية باستخدام التقنية التناظرية، أو الحفاظ عليه عند 24  إطارًا في الثانية باستخدام التقنية الرقمية. وعند بث الفيلم في مناطق ذات  معيار تلفزيوني اسمي يبلغ 30 إطارًا في الثانية، لا يوجد تغيير ملحوظ في السرعة أو الإيقاع أو درجة الصوت.
  • يمكن تصوير الفيلم بمعدل 25 إطارًا في الثانية؛ وعند بثه في منطقته الأصلية، يُعرض بسرعته الأصلية دون أي تغيير في الصوت المصاحب. أما عند عرضه في مناطق ذات  معيار تلفزيوني 30 إطارًا في الثانية، فيتم تكرار كل إطار خامس دون أي تغيير ملحوظ في السرعة أو الإيقاع أو النبرة.

طلب ميداني

يحتوي إطار NTSC على حقلين : F1 وF2. وتعتمد هيمنة الحقل على مجموعة من العوامل، بما في ذلك قرارات مصنعي المعدات والأعراف التاريخية. تستطيع معظم المعدات الاحترافية التبديل بين حقل علوي مهيمن أو حقل سفلي مهيمن. [ 25 ] [ 46 ] تُعد هيمنة الحقل مهمة عند تحرير فيديو NTSC؛ إذ قد يؤدي التفسير الخاطئ لترتيب الحقول إلى تأثير اهتزازي حيث تقفز الأجسام المتحركة للأمام والخلف في كل حقل لاحق. وهذا مهم عند تحويل ترميز NTSC المتداخل إلى تنسيق ذي هيمنة حقل مختلفة. كما أن ترتيب الحقول مهم عند تحويل ترميز الفيديو التدريجي إلى NTSC متداخل لمنع ظهور حقول وامضة في الفيديو المتداخل إذا كانت هيمنة الحقل غير صحيحة. كذلك، فإن تقنية "ثلاثة-اثنان" (تحويل 24  إطارًا في الثانية إلى 30 إطارًا في الثانية) ستؤدي إلى نتائج غير مقبولة مع ترتيب حقول غير صحيح.

المتغيرات

NTSC-M

على عكس نظامي PAL و SECAM المستخدمين في جميع أنحاء العالم، يتم استخدام ترميز الألوان NTSC بشكل شبه دائم مع نظام CCIR M.

NTSC-N و NTSC 50

طُرح نظام NTSC-N في الأصل في ستينيات القرن الماضي إلى لجنة CCIR  كطريقة بث بتردد 50 هرتز لدول نظام N ، وهي باراغواي وأوروغواي والأرجنتين، قبل أن تختار هذه الدول نظام PAL . وفي عام 1978، مع طرح جهاز Apple II Europlus ، أُعيد تقديمه باسم NTSC 50: وهو نظام يجمع بين فيديو 625 خطًا  وألوان NTSC بتردد 3.58 ميجاهرتز. وقد استخدم جهاز Atari ST الذي يعمل ببرنامج PAL على شاشته الملونة بنظام NTSC هذا النظام، نظرًا لعدم قدرة الشاشة على فك تشفير ألوان PAL. ويمكن لمعظم أجهزة التلفزيون والشاشات التناظرية بنظام NTSC المزودة بخاصية تثبيت الصورة الرأسية عرض هذا النظام بعد ضبط هذه الخاصية. [ 47 ]

نظام NTSC 4.43

يبث نظام NTSC 4.43 موجة حاملة فرعية للألوان بتردد 4.43  ميجاهرتز بدلاً من 3.58  ميجاهرتز. [ 48 ] ولا يمكن مشاهدة هذا الإخراج إلا على أجهزة التلفزيون التي تدعم النظام، مثل معظم أجهزة PAL. [ 49 ]

OSKM (الاتحاد السوفيتي - نظام NTSC)

في يناير 1960، أي قبل سبع سنوات من اعتماد نسخة SECAM المعدلة، بدأ استوديو التلفزيون التجريبي في موسكو البث بنظام OSKM. كان OSKM نسخة من نظام NTSC مُعدّلة لتتوافق مع المعيار الأوروبي D/K 625/50. وOSKM اختصار لعبارة "النظام المتزامن مع التعديل التربيعي" ( بالروسية : Одновременная Система с Квадратурной Модуляцией ). وقد استخدم نظام الترميز اللوني الذي استُخدم لاحقًا في نظام PAL (اللونان U وV بدلًا من I وQ).

كان تردد الموجة الحاملة اللونية 4.4296875  ميجاهرتز، وكان عرض نطاق إشارات U وV قريبًا من 1.5  ميجاهرتز. [ 50 ] تم إنتاج حوالي 4000 جهاز تلفزيون من أربعة طرازات (رادوجا، [ 51 ] تيمب-22، إيزومرود-201 وإيزومرود-203) [ 52 ] ، ولم تكن متاحة تجاريًا.

الجودة المقارنة

انظر إلى التعليق
أشرطة ألوان SMPTE ، مثال على نمط اختبار

في نظام NTSC (وإلى حدٍ أقل، في نظام PAL)، قد تؤدي مشاكل الاستقبال إلى تدهور دقة ألوان الصورة؛ إذ يمكن أن يُغير التداخل اللوني طورَ نبضة اللون ، مما يُخل بتوازن ألوان الإشارة . وقد تسببت الإلكترونيات الأنبوبية المستخدمة في أجهزة التلفزيون حتى ستينيات القرن الماضي في مشاكل تقنية، ولهذا السبب زُوِّدت أجهزة تلفزيون NTSC بمفتاح تحكم يُسمى إما "اللون" أو "الصبغة". [ 53 ] [ 54 ] ولا تزال مفاتيح التحكم في اللون/الصبغة موجودة في أجهزة تلفزيون NTSC، ولكن مشكلة انحراف الألوان اختفت عمومًا بحلول سبعينيات القرن الماضي. وبالمقارنة مع نظام PAL تحديدًا، اعتُبرت دقة ألوان NTSC وثباتها أحيانًا أدنى؛ وكان متخصصو الفيديو ومهندسو التلفزيون يُشيرون إلى NTSC مازحين بعبارات مثل " لا لون مُطابق أبدًا" ، أو "لا لون مُطابق مرتين" ، أو "لا ألوان بشرة حقيقية" . [ 55 ]

مرجع الفاصل الرأسي

تحتوي صورة الفيديو القياسية لنظام NTSC على خطوط غير مرئية (الخطوط من 1 إلى 21 من كل حقل) تُعرف بفترة التعتيم الرأسي (VBI)؛ وتُستخدم الخطوط من 1 إلى 9 لنبضات التزامن الرأسي ومعادلة الإشارة. أما الخطوط المتبقية، فقد تم تعتيمها في مواصفات NTSC الأصلية لإتاحة الوقت لشعاع الإلكترون على شاشات CRT للعودة إلى أعلى الشاشة.

يُحاول نظام VIR (المرجع الفاصل الرأسي)، الذي تم اعتماده خلال ثمانينيات القرن الماضي، تصحيح بعض مشاكل الألوان في نظام NTSC عن طريق إضافة بيانات مرجعية مُدخلة من الاستوديو لمستويات الإضاءة واللون على السطر 19. [ 56 ] وبذلك، تستطيع أجهزة التلفزيون المُجهزة بشكل مناسب استخدام هذه البيانات لضبط العرض للحصول على تطابق أدق مع صورة الاستوديو الأصلية. تتكون إشارة VIR من ثلاثة أقسام؛ الأول بإضاءة 70% ولون مماثل لإشارة انفجار اللون، بينما يحتوي القسمان الآخران على إضاءة 50% و7.5% على التوالي. [ 57 ]

تُستخدم خطوط VBI المتبقية عادةً لبث البيانات أو البيانات المساعدة مثل طوابع زمنية لتحرير الفيديو ( رموز زمنية للفواصل الرأسية أو رموز SMPTE الزمنية على الخطوط 12-14)، [ 58 ] [ 59 ] وبيانات الاختبار على الخطوط 17-18، وشفرة مصدر الشبكة على الخط 20، والترجمة المصاحبة ، و XDS ، وبيانات V-chip على الخط 21. كما استخدمت تطبيقات التليتكست المبكرة خطوط VBI من 14 إلى 18 و20، ولكن لم يُعتمد التليتكست مع نظام NTSC على نطاق واسع. [ 60 ]

قامت بعض المحطات ببث بيانات دليل البرامج التلفزيوني على الشاشة (دليل البرامج الإلكتروني) عبر خطوط VBI من 11 إلى 18، و20، و22. وكانت المحطة الرئيسية في السوق (غالبًا محطة PBS محلية ) تبث أربعة خطوط، بينما تبث المحطات الاحتياطية خطًا واحدًا. توقف بث TVGOS في عامي 2013 و2016، مما أنهى خدمات دليل البرامج عبر الهواء للأجهزة المتوافقة. [ 61 ] [ 62 ]

الدول والأقاليم التي تستخدم نظام NTSC، في الماضي والحاضر

الدول والأقاليم التي لم تعد تستخدم نظام NTSC

دولةتم التحويل إلىتم إتمام عملية التحويل
 بربادوسATSC4 ديسمبر 2024
 برموداDVB-T2016-03-01 1 مارس 2016
 كنداATSC31 أغسطس 2011 (أسواق مختارة) [ f ]
 تشيليISDB-Tb2024-04-09 9 أبريل 2024 [ 81 ]
 كوستاريكاISDB-Tb15 أغسطس 2019
 جمهورية الدومينيكانATSC2021-12-15 15 ديسمبر 2021 [ ز ]
 الإكوادورISDB-Tb2024-12-01 1 ديسمبر 2024
 السلفادورISDB-Tb31 ديسمبر 2024 [ ساعة ]
 هندوراسISDB-Tb31 ديسمبر 2019 [ i ]
 اليابانISDB-T31 مارس 2012 [ j ]
 المكسيكATSC31 ديسمبر 2015 (محطات الطاقة الكاملة) [ k ] [ 88 ]
 سانت لوسياATSC5 مارس 2024
 بيروISDB-Tb31 ديسمبر 2024 [ l ]
 كوريا الجنوبيةATSC31 ديسمبر 2012
 سورينامATSC2015-06-17 يونيو 2015 [ 90 ]
 تايوانDVB-T30 يونيو 2012
 الولايات المتحدةATSC12 يونيو 2009 (محطات الطاقة الكاملة) [ 91 ] [ 92 ] 1 سبتمبر 2015 (محطات الفئة أ) [ 93 ] 13 يوليو 2021 (محطات الطاقة المنخفضة) [ 94 ] [ 95 ]

انظر أيضاً

ملحوظات

  1. ↑ كان من المتوقع أن يبدأ التحويل إلى ATSC 3.0 (بدلاً من 1.0) في عام 2022 وأن يكتمل بحلول عام 2023. [ 64 ]
  2. ↑ في اتفاقية الارتباط الحر مع الولايات المتحدة
  3. ↑ في اتفاقية الارتباط الحر مع الولايات المتحدة قبل الاستقلال
  4. كان من المقرر التخلي عن نظام NTSC في نهاية عام 2015، ولكن في أواخر عام 2014 تم تأجيل ذلك إلى عام 2019 [ 65 ] ثم تم تمديده لاحقًا إلى عام 2023. [ 66 ] [ 67 ] [ 68 ] [ 69 ] من المتوقع إيقاف البث التناظري في 1 نوفمبر 2026 في منطقة مانيلا الكبرى، وبحلول عام 2027 في بقية أنحاء البلاد . [ 70 ] [ 71 ] [ 72 ] [ 73 ] [ 74 ] [ 75 ] [ 76 ] [ 77 ] [ 78 ]
  5. ↑ كان من المتوقع أن يبدأ التحويل إلى ATSC 3.0 (بدلاً من 1.0) في عام 2023 وأن يكتمل بحلول عام 2026. [ 79 ]
  6. ↑ انتهى البث عبر الهواء بنظام NTSC في المدن الرئيسية في 31 أغسطس 2011، وتم استبداله بنظام ATSC. [ 80 ]
  7. ↑ من المقرر التخلي عن البث عبر الهواء بنظام NTSC بحلول 15 ديسمبر 2021، والبث المتزامن بنظام ATSC. [ 82 ]
  8. ↑ من المقرر أن ينتهي البث عبر نظام NTSC بحلول 31 ديسمبر 2024، مع بث متزامن في ISDB-Tb . [ 83 ]
  9. ↑ من المقرر أن ينتهي البث عبر نظام NTSC بحلول 31 ديسمبر 2019، مع بث متزامن في ISDB-Tb. [ 84 ]
  10. ↑ تم التحول إلى نظام ISDB في 31 مارس 2012، بعد أن أدى زلزال وتسونامي توهوكو عام 2011 إلى تعليق عملية الإطلاق المخطط لها في عام 2011 في ثلاث محافظات.
  11. ↑ تم الإعلان عن خطط الانتقال من نظام NTSC في 2 يوليو 2004، [ 85 ] وبدأ التحويل في عام 2013. [ 86 ] وكان من المقرر أن يتم الانتقال الكامل في 31 ديسمبر 2015، [ 87 ] ولكن بسبب المشكلات الفنية والاقتصادية لبعض أجهزة الإرسال، تم تأجيل الانتقال الكامل إلى 31 ديسمبر 2016.
  12. ↑ انتهى بث نظام NTSC بحلول 31 ديسمبر 2024، مع البث المتزامن لنظام ISDB-Tb. [ 89 ]
