موصلات الصوت وموصلات الفيديو عبارة عن موصلات كهربائية أو بصرية لنقل إشارات الصوت أو الفيديو . تحدد واجهات الصوت أو واجهات الفيديو المعلمات الفيزيائية وتفسير الإشارات. بالنسبة للصوت الرقمي والفيديو الرقمي ، يمكن اعتبار ذلك بمثابة تحديد الطبقة الفيزيائية وطبقة ارتباط البيانات ومعظم أو كل طبقة التطبيق . بالنسبة للصوت التناظري والفيديو التناظري، يتم تمثيل كل هذه الوظائف في مواصفات إشارة واحدة مثل NTSC أو إشارة تشغيل مكبر الصوت المباشر للصوت التناظري.

تتضمن الخصائص الفيزيائية للمعدات الكهربائية أو البصرية أنواع وأعداد الأسلاك المطلوبة، والجهد، والترددات، والكثافة الضوئية، والتصميم الفيزيائي للموصلات. تحدد أي تفاصيل لطبقة ارتباط البيانات كيفية تغليف بيانات التطبيق (على سبيل المثال للمزامنة أو تصحيح الأخطاء ). تحدد تفاصيل طبقة التطبيق تنسيق الصوت أو الفيديو الفعلي الذي يتم نقله، وغالبًا ما تتضمن برامج ترميز غير خاصة بالواجهة، مثل PCM أو MPEG-2 أو برنامج ترميز DTS Coherent Acoustics . في بعض الحالات، تُترك طبقة التطبيق مفتوحة؛ على سبيل المثال، يحتوي HDMI على قناة إيثرنت لنقل البيانات العامة.

تُستخدم بعض أنواع الموصلات بواسطة واجهات أجهزة متعددة؛ على سبيل المثال، تُستخدم موصلات RCA بواسطة كل من واجهات الفيديو المركب والفيديو المكون ، ولكن DVI هي الواجهة الوحيدة التي تستخدم موصل DVI. وهذا يعني أنه في بعض الحالات لن تعمل جميع المكونات ذات الموصلات المتوافقة فعليًا معًا.

غالبًا ما تستخدم موصلات A/V التناظرية كابلات محمية لمنع تداخل الترددات الراديوية (RFI) والضوضاء .

الواجهة			الموصلات
الصوت أو الفيديو	رقمي أو تناظري	وصف
صوت فقط	التناظرية	غالبًا ما لا يتم وضع علامة عليه على أجهزة الصوت الاستهلاكية نظرًا لشيوعه، أو يتم وضع علامة عليه برمز سماعات الرأس أو "مخرج الخط". تستخدم أجهزة الكمبيوتر والأجهزة الأخرى أحيانًا مخطط ترميز الألوان الخاص بشركة Microsoft-Intel ، خاصةً عندما يكون هناك عدة مقابس إدخال/إخراج.	موصل RCA صغير الحجم TRS مقاس 3.5 مم
		صوت متوازن	مقبس صوت TRS مقاس 6.35 مم (زوج مجدول محمي)، XLR (زوج مجدول محمي)
	رقمي	S/PDIF (تنسيق التوصيل الرقمي من Sony/Philips). عبر الكابلات المحورية أو البصرية.	مقبس RCA (محوري)، TOSLINK (بصري)، BNC (نادر)
		AES3 (المعروف أيضًا باسم AES/EBU)	مقبس RCA (محوري)، XLR (زوج مجدول محمي)، TOSLINK (بصري)، BNC
		مادي	BNC (محوري)، ST (بصري)
فيديو فقط	التناظرية	مجموعة رسومات الفيديو (VGA)	D-subminiature 15 دبوسًا
		مركب . يُشار إليه غالبًا باسم اختصار CVBS، والذي يعني "اللون والفيديو والفراغ والمزامنة".	مقبس RCA ، عادةً ما يكون باللون الأصفر (غالبًا ما يكون مصحوبًا باللونين الأحمر والأبيض للقنوات الصوتية اليمنى واليسرى على التوالي)

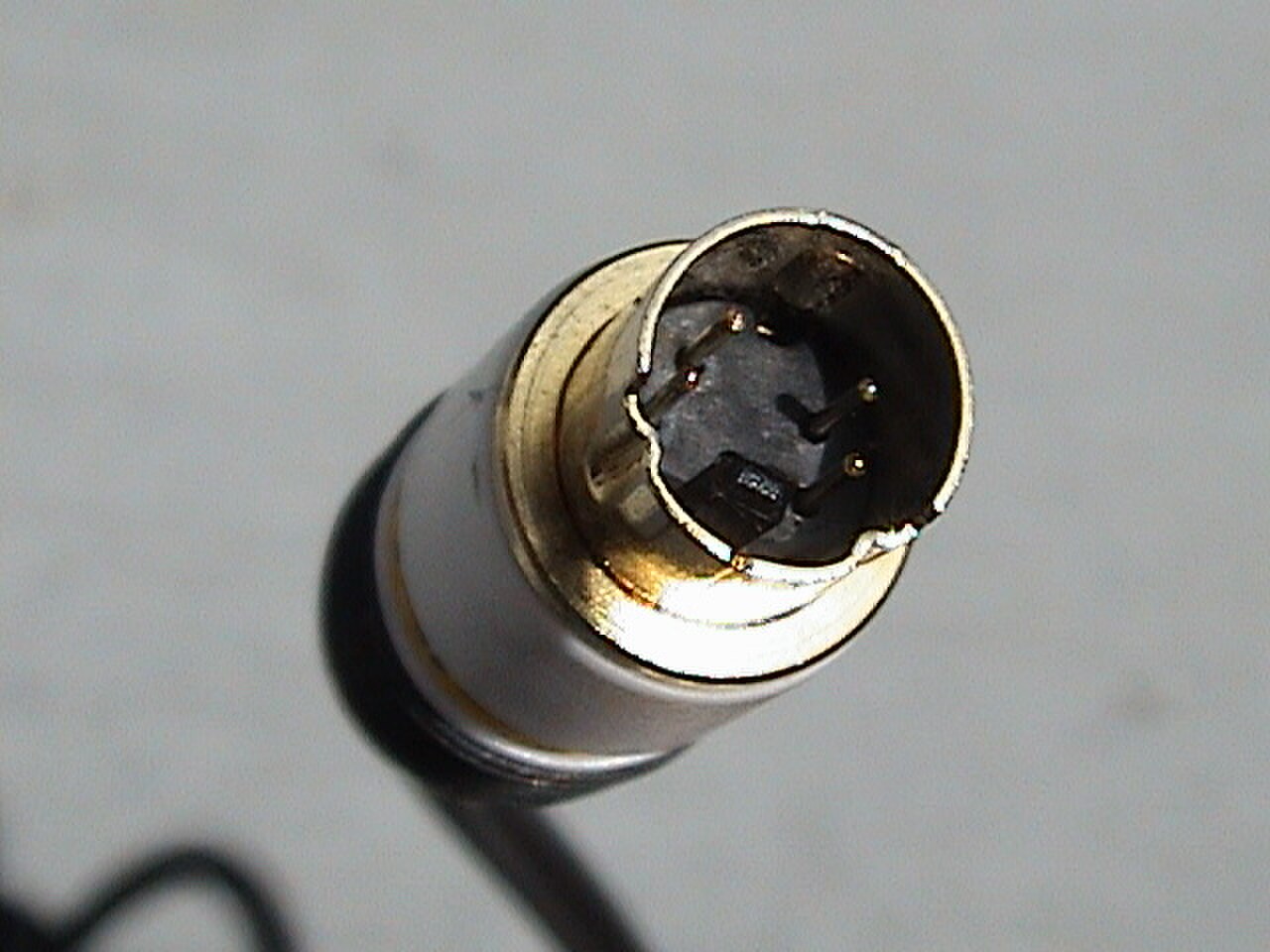

		S-Video (فيديو منفصل). ينقل الفيديو بدقة قياسية ولا ينقل الصوت على نفس الكابل.	ميني دين 4 دبابيس
		المكون . في الاستخدام الشائع، يشير إلى نوع من معلومات الفيديو التناظرية التي يتم إرسالها أو تخزينها على شكل ثلاث إشارات منفصلة. إما واجهات RGB أو YPbPr	3 مقابس RCA
		مركب ، S-Video ، ومكون	VIVO = Mini-DIN 9-pin مع كابل منفصل.

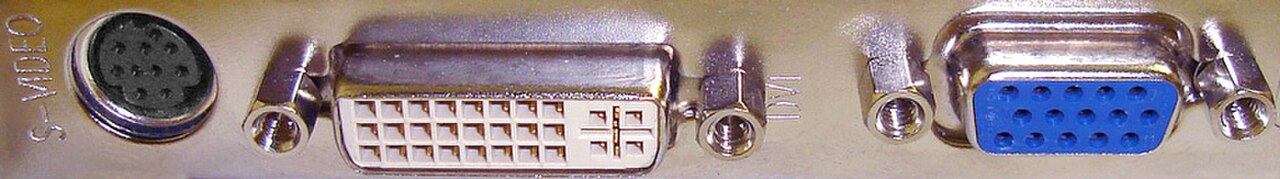

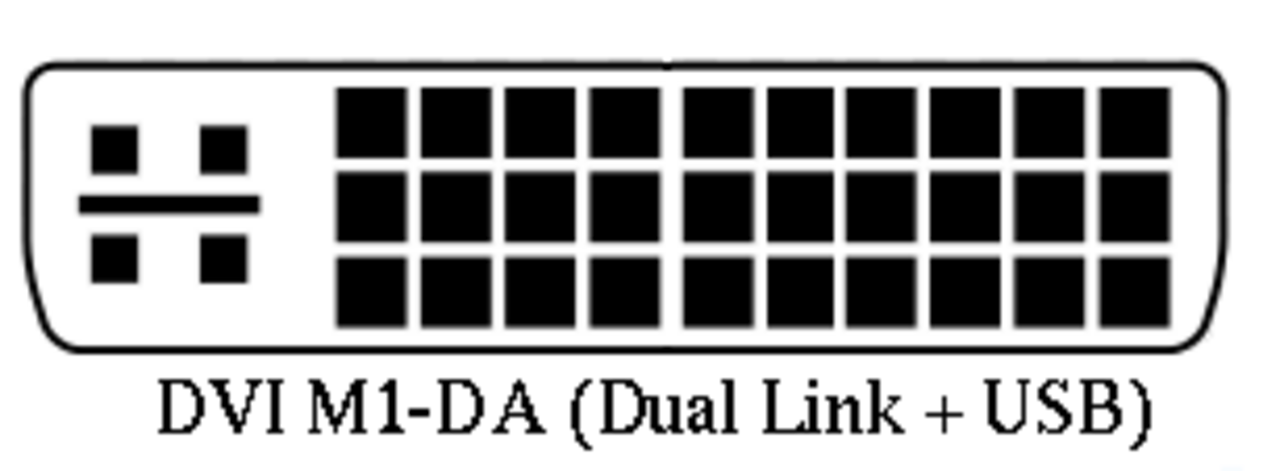

	الرقمية والتناظرية	واجهة بصرية رقمية (DVI)	موصل DVI
الفيديو والصوت	التناظرية	سكارت (بيريتيل)	سكارت
	رقمي	واجهة الوسائط المتعددة عالية الدقة (HDMI)، BNC	موصل HDMI
		منفذ العرض	موصل DisplayPort
		قاعدة بيانات HDT	موصل 8P8C
		IEEE 1394 "فاير واير"	موصلات FireWire أو i.LINK

تم تصميم العديد من معايير توصيل البيانات الرقمية العامة لحمل بيانات الصوت والفيديو إلى جانب البيانات والطاقة الأخرى:

• تم تصميم USB كموصل واحد لدعم جميع الاحتياجات، بما في ذلك أي بيانات عامة، والصوت والفيديو، والطاقة، والمزيد؛ DisplayLink هو بروتوكول الصوت والفيديو الأكثر نجاحًا. حتى الإصدار 3.0، كانت معدلات البيانات المنخفضة للغاية تعني أن معظم أجهزة الصوت والفيديو تحتاج إلى موصلات بديلة.
• يمكن لـ USB-C نقل بروتوكولات USB 3.1 وDisplayPort وThunderbolt وHDMI و MHL بشكل مباشر ، مع إمكانية نقل الطاقة والصوت والعديد من البروتوكولات الأخرى.
• Thunderbolt هو خليفة FireWire، وهو رابط بيانات عالي السرعة مع استخدامات صوتية/فيديو محددة جيدًا. يستخدم أحدث إصدار من Thunderbolt 3 منفذ USB-C كموصل، على الرغم من أن جميع منافذ USB-C ليست متوافقة مع Thunderbolt.
• FireWire هو رابط بيانات عام بمعايير الصوت والفيديو المستخدمة في كاميرات الفيديو (خاصة MiniDV )، ومعدات الصوت والفيديو الاستوديو المتطورة.
• ينقل منفذ DisplayPort الصوت والفيديو الرقمي، بالإضافة إلى المعلومات المساعدة، إلى جانب نظيره Mini DisplayPort .
• موصل إرساء مكون من 30 سنًا ، وهو حامل إرساء لأجهزة Apple iPod وiPhone وiPad وخليفتها Lightning
• موصل شاشة Apple (ADC)، موصل شاشة Apple الذي لم يعد يعمل الآن
• يدعم Ethernet باستخدام موصلات معيارية الصوت عبر Ethernet ، والصوت عبر IP ، وIPTV ، وتنسيقات الوسائط المتعددة الرقمية الأخرى.

تم تصميم بعض معايير الاتصال الرقمية منذ البداية لنقل إشارات الصوت والفيديو في وقت واحد بشكل أساسي:

• يجمع HDMI بين بيانات الفيديو غير المضغوطة المتوافقة مع DVI مع الصوت المضغوط أو غير المضغوط، ويدعم بروتوكولات أخرى.
• رابط عالي الدقة للجوال (MHL)

تحمل العديد من الموصلات التناظرية كلا من:

• كانت موصلات F ، المعروفة أيضًا باسم موصلات RF، هي الموصل التناظري القياسي لعصر التناظرية في الأمريكتين، والتي كانت تستخدم في المقام الأول مع الكابل المحوري ( RG-59 و RG-6 )، وقد أعيد استخدامها لاتصالات البيانات الرقمية العامة.
• كان SCART هو الموصل القياسي للعصر التناظري في أوروبا .
• كان S-Video بمثابة تحسين على موصل F.
• موصل حلقي ذو 4 موصلات.

S/PDIF هو تنسيق صوتي فقط يتم نقله عبر كابل محوري كهربائي (مع مقابس RCA ) أو الألياف الضوئية ( TOSLINK ).

لاحظ أنه لا توجد فروق في الإشارات المنقولة عبر موصلات S/PDIF الضوئية أو المحورية ، فكلاهما يحمل نفس المعلومات تمامًا. يعتمد اختيار أحدهما على الآخر بشكل أساسي على توافر الموصلات المناسبة في الجهاز المختار وتفضيل المستخدم وراحته. يجب استخدام الكابل المحوري في الوصلات التي يزيد طولها عن 6 أمتار أو تلك التي تتطلب انحناءات ضيقة، لأن التوهين العالي لإشارة الضوء في كابلات TOSLINK يحد من نطاقها الفعال.

واجهة الوسائط المتعددة عالية الدقة (HDMI) هي معيار مضغوط للصوت/الفيديو لنقل البيانات الرقمية غير المضغوطة.

هناك ثلاثة أنواع من موصلات HDMI. تم تعريف النوع A والنوع B من خلال مواصفات HDMI 1.0. وتم تعريف النوع C من خلال مواصفات HDMI 1.3. النوع A متوافق كهربائيًا مع DVI-D أحادي الرابط. والنوع B متوافق كهربائيًا مع DVI-D ثنائي الرابط ولكن لم يتم استخدامه بعد في أي منتجات.

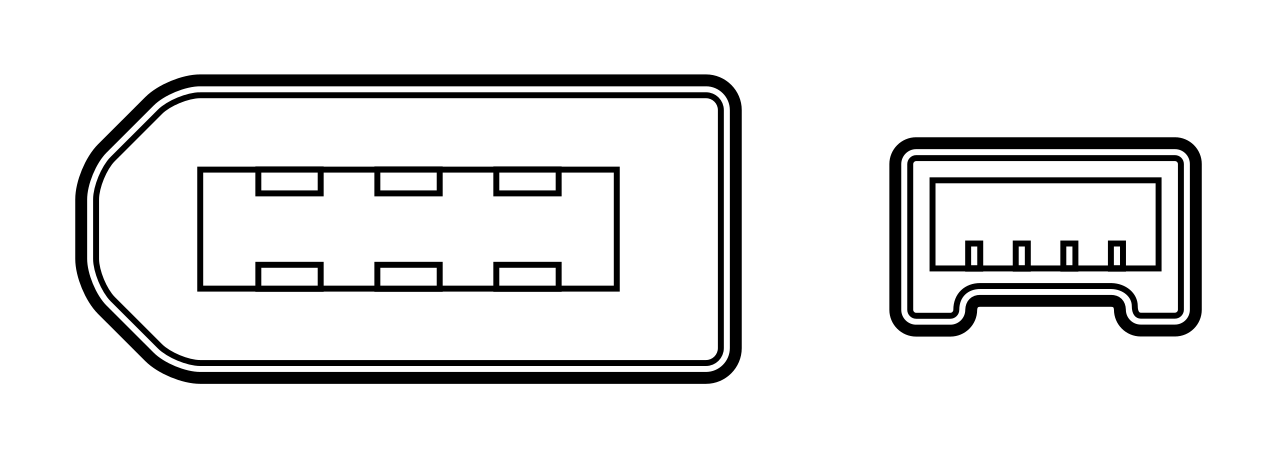

IEEE 1394 (المسمى "FireWire") هو بروتوكول نقل بيانات رقمي يستخدم عادة في الكاميرات الرقمية (شائع في كاميرات الفيديو ذات شرائط MiniDV)، ولكنه يستخدم أيضًا لنقل بيانات الكمبيوتر والبيانات الصوتية.

على عكس اتصالات نقطة إلى نقطة المذكورة أعلاه، فإن IEEE 1394 قادر على استضافة عدة إشارات على نفس السلك، مع تسليم البيانات وإظهارها في مجموعة الوجهة. كما أنه ثنائي الاتجاه بالكامل، حيث يتم استخدام النطاق الترددي الكامل في اتجاه واحد أو آخر، أو تقسيم الاتجاهات حتى أقصى حد له. ^[1]

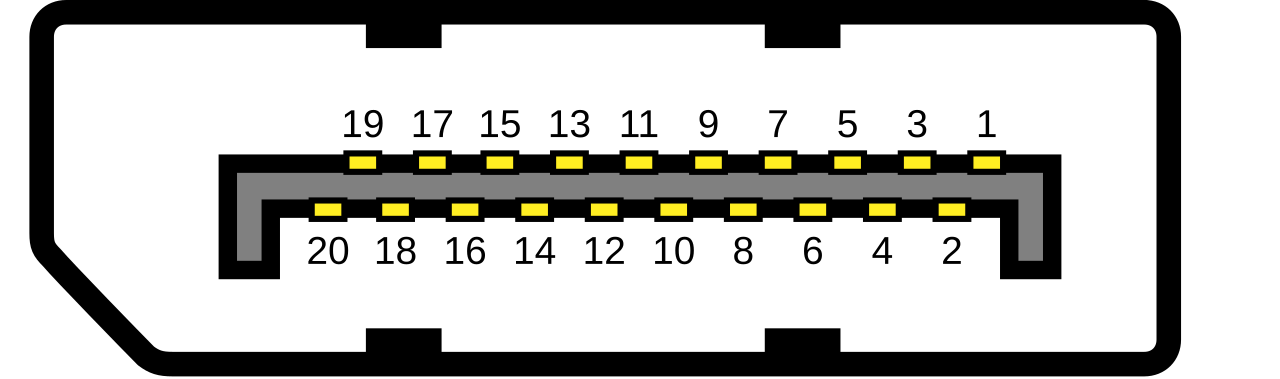

DisplayPort هو معيار واجهة العرض الرقمية (تمت الموافقة عليه في مايو 2006، وتم نشر الإصدار الحالي 1.4 في 1 مارس 2016). وهو يحدد اتصالاً صوتيًا/فيديويًا رقميًا جديدًا بدون ترخيص وبدون حقوق ملكية، والمقصود استخدامه في المقام الأول بين الكمبيوتر وشاشة العرض الخاصة به، أو بين الكمبيوتر ونظام المسرح المنزلي.

لا تتوافق إشارة الفيديو مع DVI أو HDMI ، ولكن يمكن لموصل DisplayPort تمرير هذه الإشارات من خلاله. يعد DisplayPort منافسًا لموصل HDMI، وهو الاتصال الرقمي الفعلي لأجهزة الإلكترونيات الاستهلاكية عالية الدقة.

تُستخدم موصلات الصوت لترددات الصوت . ويمكن أن تكون تناظرية أو رقمية .

تتضمن الموصلات أحادية السلك المستخدمة بشكل متكرر للصوت التناظري ما يلي:

• موصلات الموز
• موصلات المجرفة
• أعمدة ربط بخمسة اتجاهات ومقابس موزة لمكبرات الصوت
• مقاطع Fahnestock على أجهزة استقبال الراديو ذات اللوحة المبكرة .
• Euroblock "كتلة طرفية على الطراز الأوروبي" أو "موصلات فينيكس"، موصلات طرفية لولبية تستخدم لإشارات الصوت والتحكم

موصلات متعددة الموصلات:

• DB25 مخصص للتسجيل متعدد المسارات والصوت متعدد القنوات الأخرى، التناظري أو الرقمي
• موصلات DIN وموصلات Mini-DIN
• Euroblock "كتلة طرفية على الطراز الأوروبي" أو "موصلات فينيكس"، موصلات طرفية لولبية تستخدم لإشارات الصوت والتحكم
• موصلات RCA ، والمعروفة أيضًا باسم موصلات الفونو أو مقابس الفونو ، تُستخدم للصوت التناظري أو الرقمي أو الفيديو التناظري
• موصلات Speakon من Neutrik لمكبرات الصوت
• موصل الهاتف المعروف أيضًا باسم قابس طرف الحلقة الأكمام (TRS) أو قابس طرف الأكمام، ومقبس الهاتف، ومقبس المقبس، والمقبس الصغير، والمقبس الاستريو الصغير. يتضمن هذا المقبس الأصلي مقاس 6.35 مم (ربع بوصة) والمقابس الأحدث والقياسية مقاس 3.5 مم (صغير أو 1/8 بوصة) و2.5 مم (صغير جدًا)، وكلاهما إصداران أحادي وستيريو (متوازن). ^[2]
• موصلات XLR ، والمعروفة أيضًا باسم موصلات Cannon ، تُستخدم للصوت المتوازن التناظري أو الرقمي بخط متوازن .

الواجهات والوصلات الصوتية الرقمية:

• واجهة ADAT (DB25)
• واجهة AES/EBU ، عادةً مع موصل XLR
• S/PDIF ، إما عبر كابل محوري كهربائي (مع مقابس RCA ) أو الألياف الضوئية ( TOSLINK ).

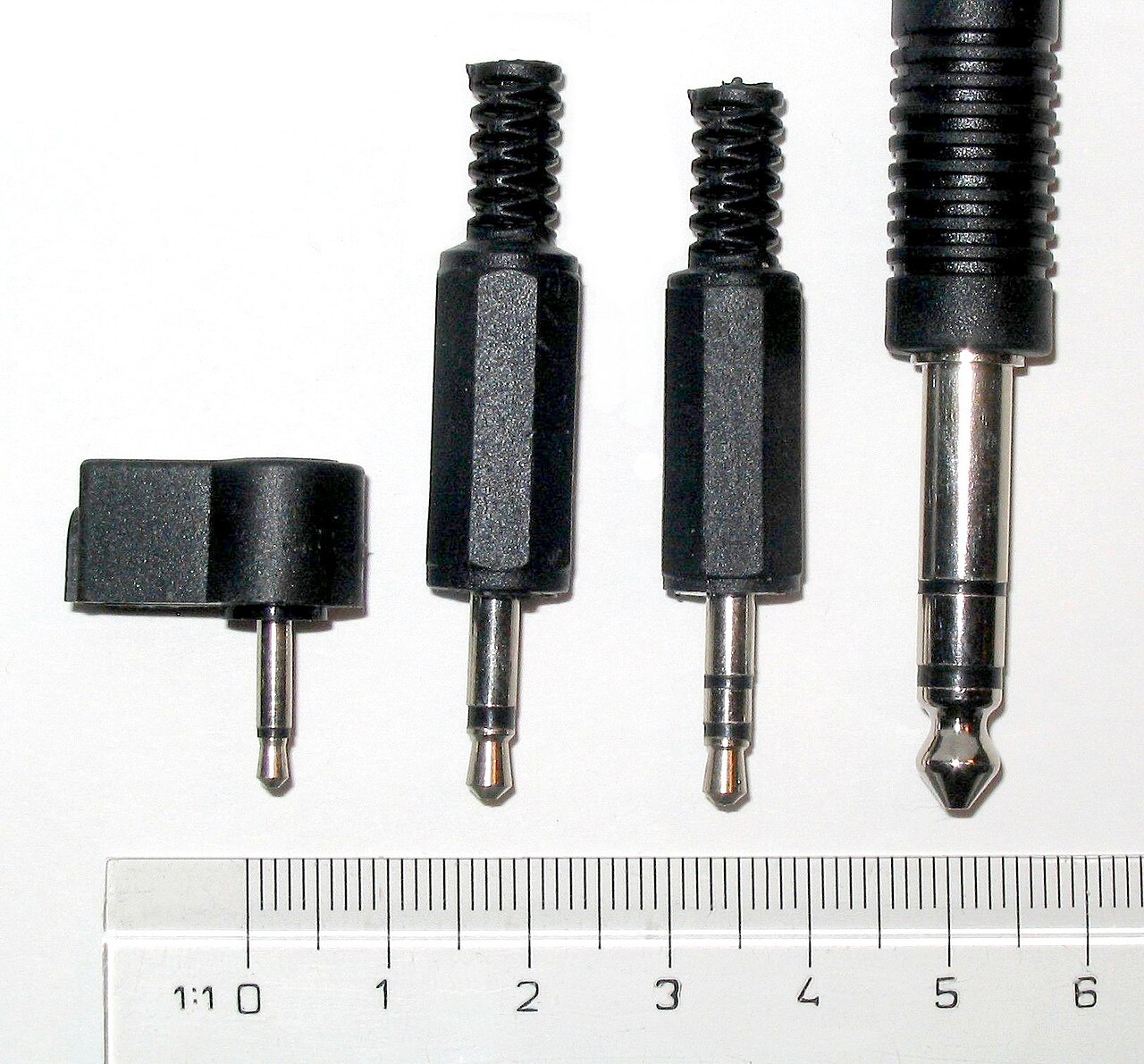

موصل هاتف (طرف، حلقة، غلاف) يُسمى أيضًا مقبس صوت، أو قابس هاتف، أو قابس جاك، أو قابس استريو، أو مقبس صغير، أو استريو صغير. يتضمن هذا المقبس الأصلي مقاس 6.35 مم (ربع بوصة) والمقابس الأحدث مقاس 3.5 مم (مصغر أو 1/8 بوصة) و2.5 مم (صغير جدًا)، وكلاهما إصداران أحادي واستريو. توجد أيضًا موصلات Pentaconn مقاس 4.4 مم .

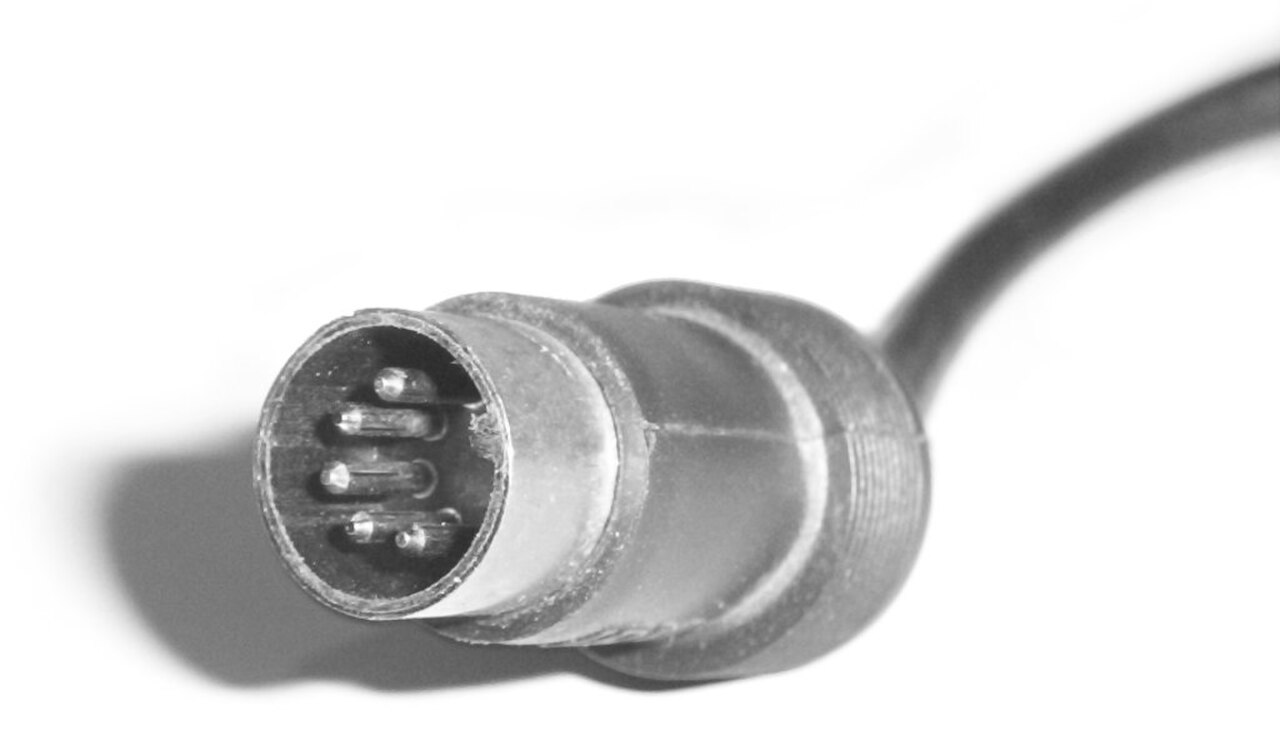

موصل DIN هو موصل تم توحيده في الأصل بواسطة Deutsches Institut für Normung (DIN). Mini-DIN هو شكل مختلف.

موصل BNC هو نوع شائع جدًا من موصلات RF المستخدمة لإنهاء الكابل المحوري.

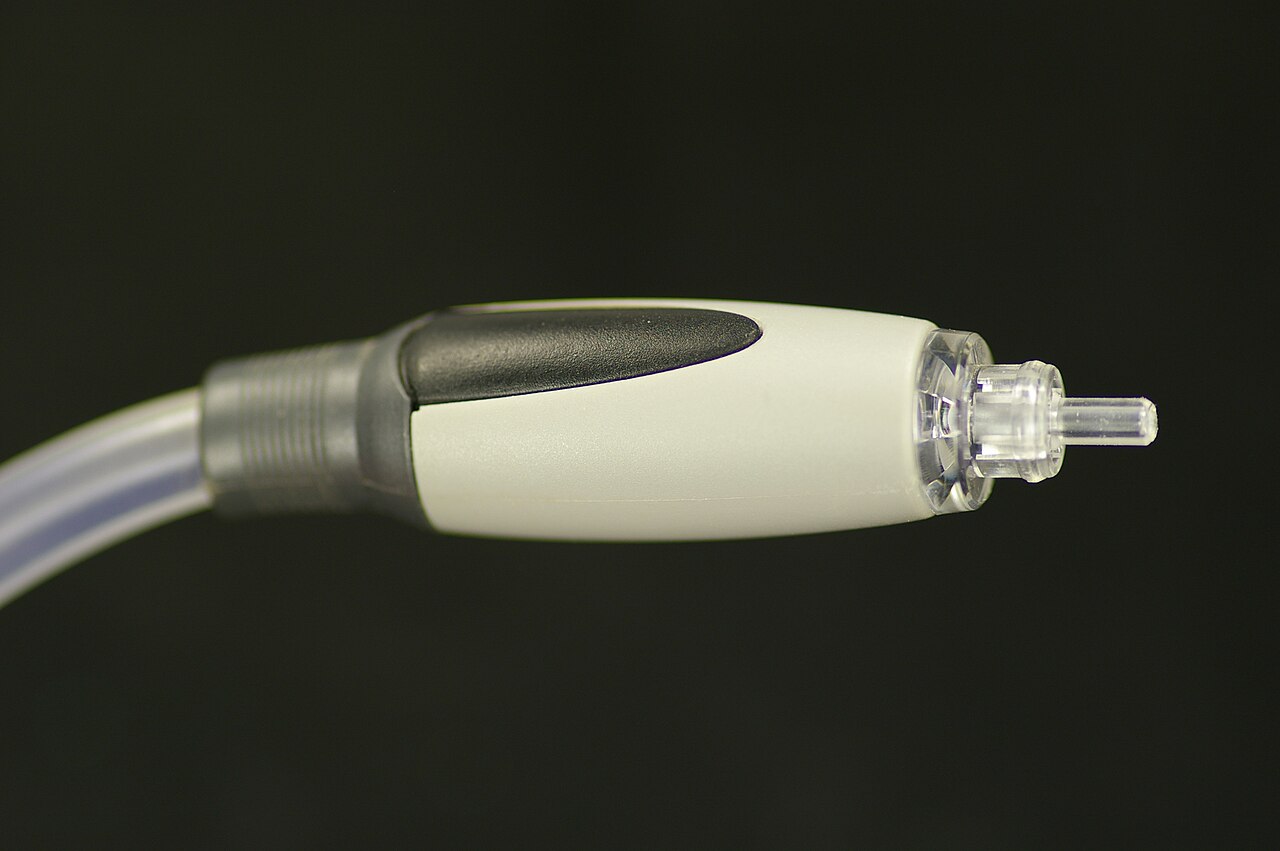

TOSLINK أو الكابل البصري هو نظام اتصال الألياف البصرية الموحد.

تُستخدم موصلات ومقابس XLR في الغالب في تطبيقات كبلات الإلكترونيات الصوتية والمرئية الاحترافية. تُعرف موصلات XLR أيضًا باسم موصلات Cannon نسبةً إلى الشركة المصنعة الأصلية لها. تُستخدم في الصوت المتوازن التناظري أو الرقمي مع خط متوازن

تستخدم واجهات الصوت الرقمية والوصلات المترابطة مع واجهة AES/EBU أيضًا موصل XLR عادةً.

تُستخدم موصلات RCA ، المعروفة أيضًا باسم موصلات الفونو أو مقابس الفونو ، للصوت التناظري أو الرقمي أو الفيديو التناظري. وقد استُخدمت لأول مرة داخل أجهزة الفونوغراف الراديوية قبل الحرب العالمية الثانية لتوصيل ميكروفون القرص الدوار بهيكل الراديو. ولم تكن مخصصة للفصل وإعادة التوصيل بشكل متكرر، وكان احتكاكها الاحتجازي كافيًا تمامًا لغرضها الأصلي. وعلاوة على ذلك، كان تصميم كل من موصلات الكابل والهيكل بأقل تكلفة. في البداية، كان المقصود من موصلات RCA توصيل الترددات الصوتية فقط، كما استُخدمت أيضًا لفيديو مركب تناظري وتطبيقات الترددات الراديوية غير الحرجة.

تحمل موصلات الفيديو إشارات الفيديو فقط . تشمل موصلات الفيديو فقط الشائعة ما يلي:

• فيديو مكون يُعرف أيضًا باسم YPbPr (3 RCA أو BNC ؛ أو D-Terminal )
• فيديو مركب (1 RCA ، مقبس هوائي ، أو BNC )
• DB13W3 (موصل فيديو الكمبيوتر "13W3")
• DMS-59 ، موصل واحد يحمل اثنين من DVI واثنين من VGA
• موسى ، موصل بريطاني يستخدم في البث والاتصالات
• موصل PAL ، شائع في أوروبا كموصل هوائي
• S-Video (1 Mini-DIN )
• SDI - واجهة رقمية من الدرجة البثية عبر كابلات BNC
• موصل VGA نوع من موصلات D-sub القياسية في معظم بطاقات الفيديو
• تم العثور على Mini-VGA في بعض أجهزة الكمبيوتر المحمولة
• يمكن أيضًا استخدام موصلات BNC الخمسة لحمل إشارة VGA مثل R وG وB وHSync وVSync
• واجهة مرئية رقمية (DVI) موصل هجين تناظري/رقمي يوجد عادة في بطاقات الرسوميات الخاصة بالكمبيوتر الشخصي وشاشات LCD
• تم العثور على Mini-DVI في بعض أجهزة الكمبيوتر المحمولة من Apple
• محول الرسومات المحسن (EGA)
• واجهة RGB
• واجهة RGBI
• لوحة مسطحة رقمية VESA

موصلات Mini-DIN هي عائلة من الموصلات الكهربائية متعددة الدبابيس المستخدمة في مجموعة متنوعة من التطبيقات. موصل Mini-DIN مشابه لموصل DIN الأكبر والأقدم . كلاهما من معايير Deutsches Institut für Normung، وهي هيئة المعايير الألمانية.

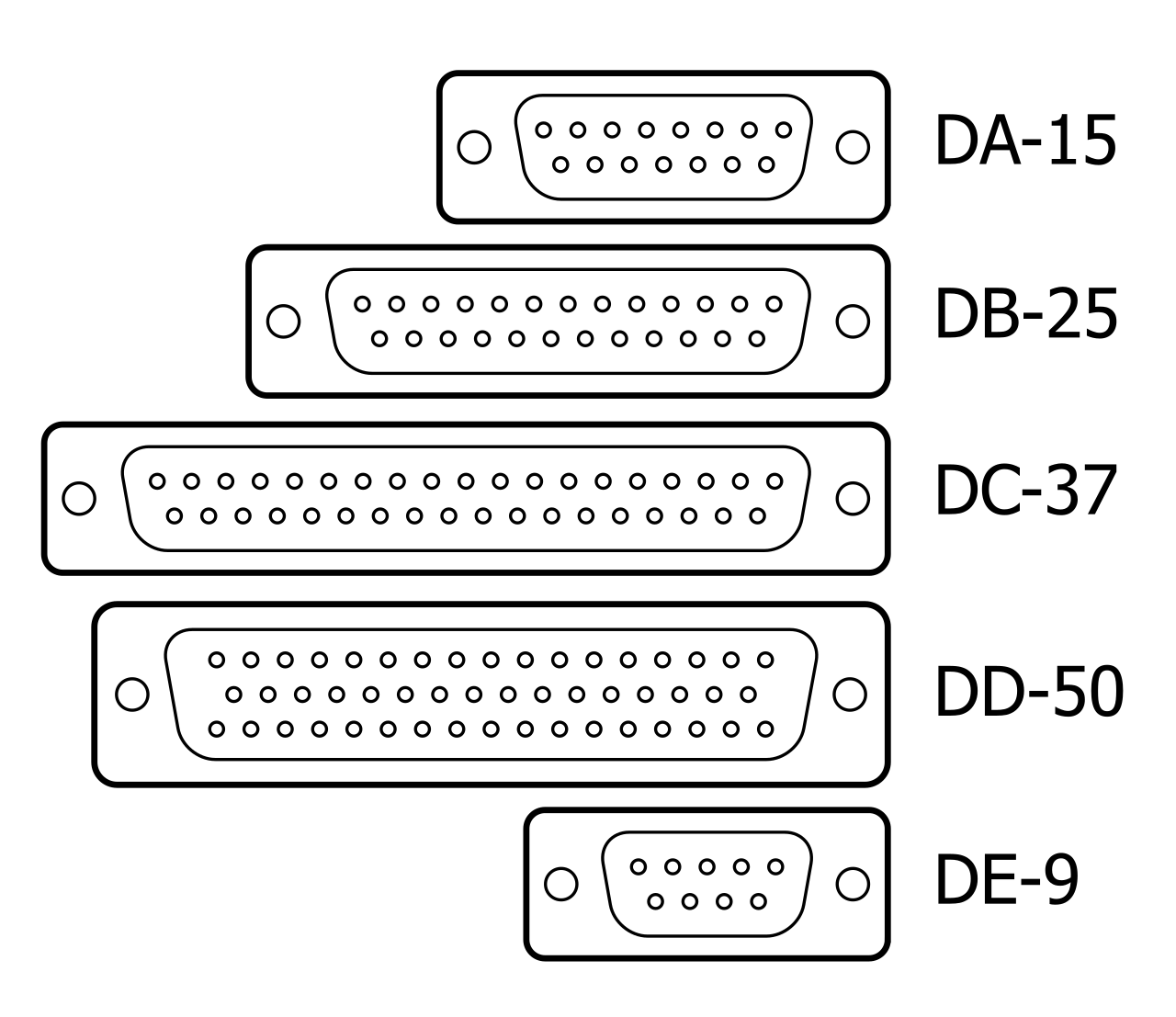

D-subminiature أو D-sub هو نوع شائع من الموصلات الكهربائية المستخدمة بشكل خاص في أجهزة الكمبيوتر. كان وصفها بأنها "شبه مصغرة" مناسبًا عندما تم تقديمها لأول مرة، لكنها اليوم من بين أكبر الموصلات الشائعة المستخدمة في أجهزة الكمبيوتر. يستخدم DB25 للتسجيل متعدد المسارات والصوت متعدد القنوات الأخرى، التناظرية أو الرقمية ( واجهة ADAT (DB25))، وكان الموصل القياسي لتوصيل طابعة الكمبيوتر المتوافقة مع IBM قبل أن تصبح USB والاتصالات الأخرى شائعة. يوفر 8 مسارات بيانات متزامنة للطابعة.

منفذ الفيديو (Video In/Video Out )، والذي يُشار إليه عادةً باسم الاختصار VIVO (ينطق عادةً vee-voh)، هو منفذ بطاقة رسوميات يتيح لبعض بطاقات الفيديو إمكانية نقل الفيديو ثنائي الاتجاه (إدخال وإخراج) من خلال Mini-DIN ، عادةً من النوع ذي 9 دبابيس، وكابل مقسم متخصص (يمكنه أحيانًا أيضًا نقل الصوت).

يوجد منفذ VIVO بشكل أساسي في بطاقات الفيديو ATI المتطورة ، على الرغم من أن بعض بطاقات الفيديو NVIDIA المتطورة تحتوي أيضًا على هذا المنفذ. يدعم منفذ VIVO في هذه البطاقات الرسومية عادةً Composite و S-Video و Component كمخرجات، وcomposite وS-Video كمدخلات. تدعم العديد من بطاقات الفيديو الأخرى فقط مخرجات component و/أو S-Video لتكملة Video Graphics Array أو DVI ، وعادةً ما تستخدم كبل توصيل مكون وكبل S-Video.

	RCA/TS أبيض	صوت تناظري، القناة اليسرى؛ أيضًا أحادي (RCA/TS)، أو ستيريو (TRS فقط)، أو غير محدد/آخر
	كابل RCA/TS/TRS أسود
	رمادي RCA/TS/TRS
	أحمر RCA/TS	الصوت التناظري، القناة اليمنى
	برتقالي RCA	الصوت الرقمي S/PDIF

لأجهزة الكمبيوتر:

	TRS أخضر 3.5 مم	مخرج ستيريو، القنوات الأمامية
	TRS أسود 3.5 مم	مخرج ستيريو، قنوات خلفية
	رمادي TRS 3.5 ملم	مخرج ستيريو، قنوات جانبية
	ذهب TRS 3.5 ملم	مخرج مزدوج، مركزي ومضخم صوت
	TRS أزرق 3.5 مم	مدخل الاستريو، مستوى الخط
	TRS† وردي 3.5 مم	مدخل ميكروفون أحادي

† على الرغم من أن مدخل الميكروفون يكون عادةً أحاديًا، إلا أن المدخل لا يزال مقبس هاتف TRS . يتم تجهيز العديد من ميكروفونات "الكمبيوتر" الأحادية بمقابس TRS. الطرف مخصص للميكروفون والحلقة مخصصة للطاقة (لتشغيل ميكروفون على شكل مكثف كهربائي).

هناك استثناءات لما ورد أعلاه:

• تستخدم كابلات Hosa اللون الرمادي والبرتقالي للقنوات التناظرية اليسرى واليمنى.
• تستخدم كابلات RadioShack في بعض الأحيان اللون الرمادي والأسود لليسار واليمين.
• كانت بطاقات الصوت القديمة تحتوي على أكواد ألوان غير قياسية حتى بعد إصدار الكمبيوتر الشخصي 99 ، وقبل ذلك لم تكن هناك ألوان على الإطلاق. ^{[ يحتاج إلى توضيح ]}

لم تكن بطاقات الصوت القديمة تحتوي على أكواد ألوان قياسية مشتركة حتى بعد PC 99. دليل تصميم نظام الكمبيوتر الشخصي (المعروف أيضًا باسم مواصفات PC 97 أو PC 98 أو PC 99 أو PC 2001) عبارة عن سلسلة من متطلبات وتوصيات تصميم الأجهزة لأجهزة الكمبيوتر الشخصية المتوافقة مع IBM PC، والتي جمعتها Microsoft وIntel Corporation خلال الفترة 1997-2001. قدم PC 99 رمزًا لونيًا للأنواع القياسية المختلفة من المقابس والموصلات المستخدمة في أجهزة الكمبيوتر الشخصية.

تتبع أكواد الألوان للمقابس الصوتية ما يلي: ^[3]

	برتقالي TRS 3.5 ملم	مخرج، مكبر الصوت الفرعي
	TRS أزرق 3.5 مم	المدخلات، مستوى الخط
	TRS† وردي 3.5 مم	مدخل الميكروفون
	ليمون TRS 3.5 مم	الإخراج، القنوات الأمامية
	بني TRS 3.5 ملم	الإخراج، "مكبر صوت من اليمين إلى اليسار"
	ذهب TRS 3.5 ملم	ميدي /لعبة

† على الرغم من أن المدخل يكون في أغلب الأحيان أحاديًا، إلا أن الموصل الفعلي يكون عادةً عبارة عن مقبس هاتف TRS صغير بثلاثة موصلات. تحتوي العديد من ميكروفونات الكمبيوتر أحادية الصوت على موصلات TRS بثلاثة موصلات.

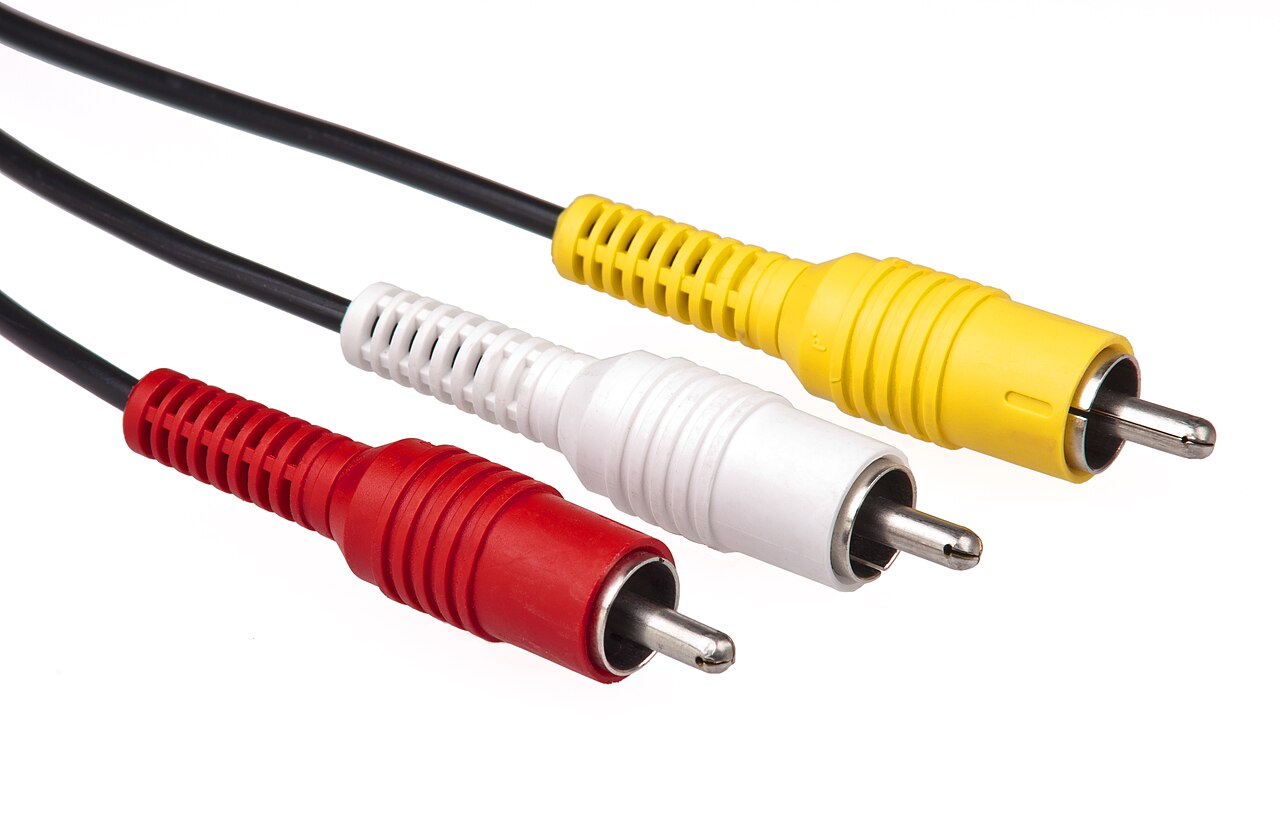

	RCA/BNC أصفر	فيديو مركب
	كابل RCA/BNC أحمر	اللون الأحمر أو الكروم/البرونز
	كابل RCA/BNC باللون الأخضر	أخضر أو ​​سطوع
	كابل RCA/BNC أزرق	اللون الأزرق أو لون الرصاص/النحاس
	BNC أبيض	المزامنة الأفقية
	كابل BNC أسود	المزامنة العمودية

يتم التعرف على الموصلات الأحدث من خلال شكلها وليس لونها.

من أجل الكفاءة والبساطة، يستخدم وسيط التخزين نفس اتفاقية الترميز أو الإشارة. على سبيل المثال، يمكن لأشرطة VHS تخزين تمثيل مغناطيسي لإشارة NTSC، وتتضمن مواصفات أقراص Blu-ray PCM وMPEG-2 وDTS. يمكن لبعض أجهزة التشغيل إعادة ترميز الصوت أو الفيديو بحيث لا يتعين أن يكون التنسيق المستخدم للتخزين هو نفس التنسيق المنقول عبر واجهة A/V (وهو أمر مفيد إذا كان جهاز العرض أو الشاشة لا يمكنه التعامل مع ترميز أحدث).
