كلوريد البولي فينيل

الموسوعة الحرة

الخواص الميكانيكية
استطالة عند نقطة الكسر20-40%
اختبار الشق2-5 كيلوجول /م 2
درجة حرارة التحول الزجاجي82 درجة مئوية (180 درجة فهرنهايت) [ 5 ]
نقطة الانصهار100 درجة مئوية (212 درجة فهرنهايت) إلى 260 درجة مئوية (500 درجة فهرنهايت) [ 5 ]
الحرارة الفعالة للاحتراق17.95 ميجا جول/كجم
الحرارة النوعية ( ج )0.9 كيلو جول/(كجم·كلفن)
امتصاص الماء (ASTM)0.04–0.4
جهد الانهيار العازل40 ميجا فولت/متر

كلوريد البولي فينيل (أو: بولي (كلوريد الفينيل) ، [ 6 ] [ 7 ] ويُعرف أيضاً بالعامية باسم : فينيل [ 8 ] أو بولي فينيل ؛ ويُختصر إلى: PVC [ 8 ] ) هو ثالث أكثر البوليمرات البلاستيكية الاصطناعية إنتاجاً في العالم (بعد البولي إيثيلين والبولي بروبيلين ). ويُنتج منه حوالي 40 مليون طن سنوياً. [ 9 ]

يتوفر البولي فينيل كلوريد (PVC) بنوعين: صلب (يُختصر أحيانًا إلى RPVC) ومرن. يُستخدم البولي فينيل كلوريد الصلب في صناعة الأنابيب والأبواب والنوافذ. كما يُستخدم في صناعة الزجاجات البلاستيكية والتغليف وبطاقات البنوك أو العضوية. إضافة الملدنات تجعل البولي فينيل كلوريد أكثر ليونة ومرونة. ويُستخدم في أعمال السباكة، وعزل الكابلات الكهربائية، والأرضيات، واللافتات، وأسطوانات الفونوغراف ، والمنتجات القابلة للنفخ، وبدائل المطاط. [ 10 ] يُستخدم مع القطن أو الكتان في صناعة الأقمشة .

كلوريد البولي فينيل مادة صلبة بيضاء هشة. وهو قابل للذوبان في الكيتونات والمذيبات المكلورة وثنائي ميثيل فورماميد ورباعي هيدروفيوران وثنائي ميثيل أسيتاميد . [ 11 ]

اكتشاف

تم تصنيع البولي فينيل كلوريد (PVC) عام 1872 على يد الكيميائي الألماني يوجين باومان بعد بحث وتجارب مطولة. [ 12 ] ظهر البوليمر على شكل مادة صلبة بيضاء داخل قارورة من كلوريد الفينيل تُركت على رف بعيدًا عن أشعة الشمس لمدة أربعة أسابيع.

في أوائل القرن العشرين، حاول الكيميائي الروسي إيفان أوستروميسلينسكي وفريتز كلات من شركة غريشيم-إلكترون الألمانية استخدام البولي فينيل كلوريد (PVC) في المنتجات التجارية، لكن صعوبات معالجة هذا البوليمر الصلب، الذي يكون هشًا في بعض الأحيان، أحبطت جهودهما. وفي عام 1926، طوّر والدو سيمون وشركة بي إف غودريتش طريقة لتليين البولي فينيل كلوريد عن طريق مزجه بمواد مضافة مختلفة، [ 13 ] بما في ذلك استخدام فثالات ثنائي البوتيل بحلول عام 1933. [ 14 ]

إنتاج

يتم إنتاج كلوريد البولي فينيل عن طريق بلمرة مونومر كلوريد الفينيل ( VCM )، كما هو موضح. [ 15 ]

بلمرة كلوريد الفينيل

تُشكل عملية بلمرة التعليق حوالي 80% من الإنتاج ، بينما تُشكل بلمرة المستحلب حوالي 12%، وبلمرة الكتلة 8%. تُنتج بلمرة التعليق جزيئات بمتوسط ​​أقطار يتراوح بين 100 و180  ميكرومتر، في حين تُنتج بلمرة المستحلب جزيئات أصغر بكثير بمتوسط ​​حجم يبلغ حوالي 0.2  ميكرومتر. يُضاف كلوريد الفينيل (VCM) والماء إلى المفاعل مع مُحفز البلمرة ومواد مضافة أخرى. يُضغط محتوى وعاء التفاعل ويُخلط باستمرار للحفاظ على التعليق وضمان تجانس حجم جزيئات راتنج PVC. التفاعل طارد للحرارة ، لذا يتطلب التبريد. ونظرًا لانخفاض الحجم أثناء التفاعل (لأن PVC أكثر كثافة من VCM)، يُضاف الماء باستمرار إلى الخليط للحفاظ على التعليق. [ 9 ]

البنية المجهرية

البوليمرات خطية وقوية. تترتب المونومرات بشكل أساسي رأسًا لذيل، مما يعني أن أيون الكلوريد يقع على مراكز كربون متناوبة. يتميز البولي فينيل كلوريد (PVC) ببنية فراغية عشوائية ، أي أن التوزيع الفراغي النسبي لمراكز الكلوريد عشوائي. تُضفي درجة معينة من الترتيب الفراغي المتناوب للسلسلة نسبة تبلور قليلة تؤثر على خصائص المادة.

يشكل الكلور حوالي 57% من كتلة البولي فينيل كلوريد (PVC) . يمنح وجود مجموعات الكلوريد البوليمر خصائص مختلفة تمامًا عن مادة البولي إيثيلين ذات البنية المشابهة . [ 16 ] تبلغ كثافة البولي فينيل كلوريد 1.4 جم/سم³ ، وهي أعلى من كثافة أنواع البلاستيك ذات البنية المشابهة مثل البولي إيثيلين (0.88-0.96 جم/سم³ ) وبولي ميثيل ميثاكريلات (1.18 جم/سم³ ) .

المنتجون

تتركز نحو نصف طاقة إنتاج البولي فينيل كلوريد (PVC) في العالم في الصين، على الرغم من إغلاق العديد من مصانع البولي فينيل كلوريد الصينية بسبب مشاكل تتعلق بالامتثال للوائح البيئية وضعف القدرة الإنتاجية. وتُعد شركة شين -إيتسو كيميكال اليابانية أكبر منتج منفرد للبولي فينيل كلوريد حتى عام 2018 ، بحصة عالمية تبلغ حوالي 30%. [ 17 ]

المواد المضافة

ينتج عن عملية البلمرة مادة PVC غير معدلة. وقبل تحويل PVC إلى منتجات نهائية، يتطلب الأمر دائمًا تحويله إلى مركب بإضافة مواد مضافة (ولكن ليس بالضرورة جميع المواد التالية) مثل مثبتات الحرارة ، ومثبتات الأشعة فوق البنفسجية ، والملدنات، ومساعدات المعالجة، ومعدلات الصدمات، ومعدلات الحرارة، والحشوات، ومثبطات اللهب ، والمبيدات الحيوية ، وعوامل النفخ، ومثبطات الدخان، والأصباغ (اختياريًا). [ 18 ]

يخضع اختيار المواد المضافة المستخدمة في المنتج النهائي المصنوع من مادة PVC لمتطلبات الأداء والتكلفة الخاصة بمواصفات الاستخدام النهائي (تختلف مكونات الأنابيب المدفونة تحت الأرض، وإطارات النوافذ، وأنابيب الحقن الوريدي، والأرضيات اختلافًا كبيرًا لتناسب متطلبات أدائها). في السابق، كانت تُضاف ثنائيات الفينيل متعددة الكلور (PCBs) إلى بعض منتجات PVC كمثبطات للهب ومثبتات. [ 19 ]

الملدنات

من بين أنواع البلاستيك الشائعة ، يتميز البولي فينيل كلوريد (PVC) بقدرته الفريدة على استيعاب كميات كبيرة من الملدنات، مع تغيرات تدريجية في خصائصه الفيزيائية من مادة صلبة إلى هلام لين، [ 20 ] ويُستخدم ما يقارب 90% من إجمالي إنتاج الملدنات في صناعة البولي فينيل كلوريد المرن. [ 21 ] [ 22 ] ويُستخدم معظمه في صناعة الأغشية وأغلفة الكابلات. [ 23 ] قد يحتوي البولي فينيل كلوريد المرن على أكثر من 85% من الملدنات من حيث الكتلة، بينما يجب ألا يحتوي البولي فينيل كلوريد غير الملدن (UPVC) على أي ملدنات. [ 24 ]

خصائص البولي فينيل كلوريد كدالة لمستوى الملدن الفثالات [ 24 ]
نسبة الملدّن (% من وزن DINP )الكثافة النوعية (20  درجة مئوية)صلابة شور (النوع أ، 15 ثانية)صلابة الانحناء ( ميجا باسكال )قوة الشد (ميجا باسكال)الاستطالة عند الكسر (%)تطبيقات نموذجية
جامد01.490041أقل من 15مادة البولي فينيل كلوريد غير الملدن (UPVC): إطارات النوافذ وعتباتها، والأبواب، والأنابيب الصلبة
شبه صلب251.26946931225أرضيات فينيل ، أنابيب مرنة، أغشية رقيقة ( أغلفة مطاطية )، لافتات إعلانية
مرن331.22841221295عزل الأسلاك والكابلات، أنابيب مرنة
مرونة عالية441.17663.414400أحذية وملابس، ألعاب قابلة للنفخ،
مرونة فائقة861.02أقل من 10طُعم صيد ( طُعم بلاستيكي لين )، طين بوليمر ، أحبار بلاستيسول

الفثالات

تتحول عناصر PVC البيضاء إلى اللون الأصفر مع مرور الوقت بسبب التعرض للأشعة فوق البنفسجية مما يؤدي إلى تدهور البوليمر

تُعدّ الفثالات، وهي إسترات ثنائية لحمض الفثاليك ، أكثر أنواع الملدنات شيوعًا في البولي فينيل كلوريد (PVC ). تُصنّف الفثالات إلى عالية ومنخفضة الوزن الجزيئي، وذلك بناءً على وزنها الجزيئي. تُشكل الفثالات منخفضة الوزن الجزيئي، مثل ثنائي (2-إيثيل هكسيل) فثالات (DEHP) وثنائي بيوتيل فثالات (DBP)، مخاطر صحية متزايدة، ويجري التخلص منها تدريجيًا. أما الفثالات عالية الوزن الجزيئي، مثل ثنائي أيزونونيل فثالات (DINP) وثنائي أيزوديسيل فثالات (DIDP)، فتُعتبر عمومًا أكثر أمانًا. [ 22 ]

على الرغم من أن مادة DEHP معتمدة طبيًا منذ سنوات عديدة للاستخدام في الأجهزة الطبية، إلا أن الكونغرس الأمريكي حظر استخدامها نهائيًا في منتجات الأطفال عام 2008؛ [ 25 ] وقد أثبت مزيج PVC-DEHP ملاءمته الكبيرة لصناعة أكياس الدم، لأن DEHP يُثبّت خلايا الدم الحمراء، مما يقلل من انحلال الدم (تمزق خلايا الدم الحمراء). مع ذلك، تتعرض مادة DEHP لضغوط متزايدة في أوروبا . خضع تقييم المخاطر المحتملة المتعلقة بالفثالات، ولا سيما استخدام DEHP في الأجهزة الطبية المصنوعة من PVC، لمراجعة علمية وسياسية من قبل سلطات الاتحاد الأوروبي، وفي 21 مارس 2010، تم تطبيق شرط وضع ملصقات محددة في جميع أنحاء الاتحاد الأوروبي على جميع الأجهزة التي تحتوي على الفثالات المصنفة كمواد مسرطنة أو مطفرة أو سامة للتكاثر (CMR). [ 26 ] يهدف هذا الملصق إلى تمكين المتخصصين في الرعاية الصحية من استخدام هذه المعدات بأمان، واتخاذ التدابير الوقائية المناسبة، عند الحاجة، للمرضى المعرضين لخطر التعرض المفرط. [ 27 ]

كان ثنائي (2-إيثيل هكسيل) فثالات مادة ملدنة شائعة لـ PVC ولكن يتم استبدالها الآن بفثالات ذات وزن جزيئي أعلى.

مثبتات معدنية

لقد نجحت مثبتات الباريوم والزنك في استبدال مثبتات الكادميوم في أوروبا في العديد من تطبيقات البولي فينيل كلوريد شبه الصلبة والمرنة. [ 28 ]

في أوروبا، ولا سيما بلجيكا، كان هناك التزامٌ بالتخلص من استخدام الكادميوم (الذي كان يُستخدم سابقًا كمكونٍ جزئي في مثبتات الحرارة في قطاعات النوافذ) والتخلص التدريجي من مثبتات الحرارة القائمة على الرصاص (المستخدمة في الأنابيب والقطاعات) مثل ثنائي كرومات الكالسيوم السائل وبولي هيدروكومات الكالسيوم بحلول عام 2015. ووفقًا للتقرير النهائي لمشروع Vinyl 2010 ، [ 29 ] تم التخلص من الكادميوم في جميع أنحاء أوروبا بحلول عام 2007. كما يؤكد التقرير نفسه الاستبدال التدريجي لمثبتات الحرارة القائمة على الرصاص، حيث يُظهر انخفاضًا بنسبة 75% منذ عام 2000 وما زال مستمرًا. ويتأكد ذلك من خلال النمو المقابل في استخدام مثبتات الحرارة القائمة على الكالسيوم، كبديلٍ لمثبتات الحرارة القائمة على الرصاص، بشكلٍ متزايد، حتى خارج أوروبا. [ 9 ]

مثبتات الحرارة

يُعدّ البولي فينيل كلوريد (PVC) أكثر حساسية للحرارة من البوليمرات التجارية الأخرى. تبدأ عملية التحلل عند حوالي 250 درجة مئوية، بينما يبقى البولي إيثيلين مستقرًا حتى 400 درجة مئوية. [ 30 ] تعمل مثبتات الحرارة على تقليل فقدان حمض الهيدروكلوريك . وقد استُخدمت عوامل متنوعة، بما في ذلك، تقليديًا، مشتقات المعادن الثقيلة (الرصاص، الكادميوم). وتُعدّ الصابونات المعدنية (أملاح المعادن للأحماض الدهنية مثل ستيرات الكالسيوم ) شائعة الاستخدام في تطبيقات البولي فينيل كلوريد المرن. [ 9 ]

ملكيات

البولي فينيل كلوريد (PVC) هو بوليمر لدن بالحرارة . وعادة ما يتم تصنيف خصائصه بناءً على البولي فينيل كلوريد الصلب والمرن. [ 31 ]

ملكيةوحدة القياسمادة PVC صلبةمادة PVC المرنة
الكثافة [ 32 ]جم/سم 31.3–1.451.1–1.35
الموصلية الحرارية [ 33 ]واط/(متر· كلفن )0.14–0.280.14–0.17
قوة الخضوع [ 32 ]رطل لكل بوصة مربعة4500–87001450–3600
ميجا باسكال31–6010.0–24.8
معامل يونغ [ 34 ]رطل لكل بوصة مربعة490,000—
معدل تراكمي3.4—
قوة الانحناء (الخضوع) [ 34 ]رطل لكل بوصة مربعة10500—
ميجا باسكال72—
قوة الضغط [ 34 ]رطل لكل بوصة مربعة9500—
ميجا باسكال66—
معامل التمدد الحراري (الخطي) [ 34 ]مم/(مم درجة مئوية)5×10 −5—
فيكات ب [ 33 ]درجة مئوية65–100غير مُوصى به
المقاومة [ أ ] [ 35 ]Ω متر10 1610 12 –10 15
المقاومة السطحية [ أ ] [ 35 ]Ω10 13 –10 1410 11 –10 12
ملحوظات
  1. 1 2 عند رطوبة نسبية 60% ودرجة حرارة الغرفة.

حراري ونار

تتميز مادة PVC الخام بثبات حراري ضعيف للغاية، لذا فإن إضافة مُثبِّت حراري أثناء عملية التصنيع ضرورية لضمان خصائص المنتج. يبلغ الحد الأقصى لدرجة حرارة تشغيل PVC التقليدي حوالي 60  درجة مئوية (140  درجة فهرنهايت) حيث يبدأ التشوه الحراري بالظهور. [ 36 ] وباعتباره مادة لدن بالحرارة، يتمتع PVC بعزل حراري ذاتي يساعد في تقليل تكوّن التكثيف ومقاومة تغيرات درجة الحرارة الداخلية للسوائل الساخنة والباردة. [ 36 ]

التطبيقات

يُستخدم البولي فينيل كلوريد (PVC) على نطاق واسع في أنابيب الصرف الصحي نظرًا لانخفاض تكلفته ومقاومته للمواد الكيميائية وسهولة توصيله.

الأنابيب

يُستخدم ما يقارب نصف إنتاج العالم السنوي من راتنج PVC في صناعة الأنابيب للاستخدامات البلدية والصناعية. [ 37 ] وفي سوق المنازل الخاصة، يُمثل هذا الراتنج 66% من السوق المنزلية في الولايات المتحدة، و75% في تطبيقات أنابيب الصرف الصحي المنزلية. [ 38 ] [ 39 ] عادةً ما تُوصل أنابيب PVC المدفونة، سواءً في تطبيقات المياه أو الصرف الصحي، والتي يبلغ قطرها 100  مم (4  بوصات) أو أكبر، باستخدام وصلة محكمة الإغلاق بحشية. أكثر أنواع الحشيات شيوعًا في أمريكا الشمالية هي الحشية المصنوعة من المطاط المقوى بالمعدن، والمعروفة باسم نظام ريبر للإغلاق. [ 40 ]

الكابلات الكهربائية

يُستخدم البولي فينيل كلوريد (PVC) غالبًا كغلاف عازل للكابلات الكهربائية . ويُختار البولي فينيل كلوريد نظرًا لعزله الكهربائي الجيد، وسهولة تشكيله ، ومقاومته للاحتراق. [ 41 ]

في حالة نشوب حريق، قد يُنتج البولي فينيل كلوريد (PVC) أبخرة كلوريد الهيدروجين ؛ حيث يعمل الكلور على التخلص من الجذور الحرة ، مما يجعل الأسلاك المطلية بالبولي فينيل كلوريد مقاومة للحريق . ورغم أن أبخرة كلوريد الهيدروجين قد تُشكل خطرًا صحيًا بحد ذاتها، إلا أنها تذوب في الرطوبة وتتحلل على الأسطح، خاصةً في المناطق ذات الهواء البارد بما يكفي للتنفس، وبالتالي لا يتم استنشاقها. [ 42 ]

بناء

منزل حديث على طراز تيودوربيتان ، مزود بمزاريب وأنابيب تصريف مياه الأمطار مصنوعة من مادة يو بي في سي ، وواجهة أمامية ، وزخارف خشبية نصفية مقلدة ، ونوافذ وأبواب.

يُستخدم البولي فينيل كلوريد (PVC) على نطاق واسع وبكثافة في قطاعي البناء والتشييد، [ 9 ] فعلى سبيل المثال، يُستخدم غلاف الفينيل على نطاق واسع كمادة شائعة قليلة الصيانة، لا سيما في أيرلندا والمملكة المتحدة والولايات المتحدة وكندا. يتوفر هذا المنتج بألوان وتشطيبات متنوعة، بما في ذلك تشطيب خشبي ذو تأثير ضوئي، ويُستخدم كبديل للخشب المطلي، خاصةً في إطارات النوافذ وعتباتها عند تركيب زجاج عازل في المباني الجديدة؛ أو لاستبدال النوافذ القديمة ذات الزجاج الأحادي، نظرًا لعدم تحلله ومقاومته للعوامل الجوية.

تشمل الاستخدامات الأخرى الألواح الأمامية والجانبية أو ألواح التغطية الخارجية . وقد حلّت هذه المادة محل الحديد الزهر بشكل شبه كامل في أعمال السباكة والصرف الصحي ، حيث تُستخدم في أنابيب الصرف الصحي، وأنابيب التصريف، والمزاريب ، وأنابيب تصريف مياه الأمطار . يُعرف البولي فينيل كلوريد (PVC) بمقاومته العالية للمواد الكيميائية، وأشعة الشمس، والأكسدة الناتجة عن الماء. [ 43 ]

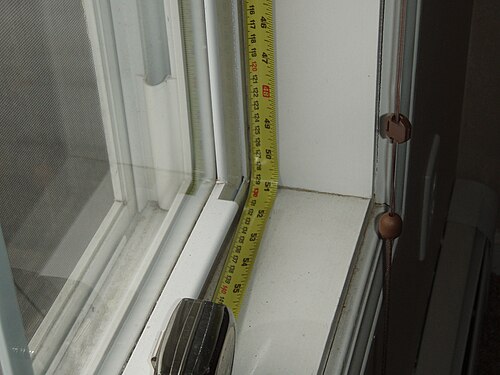

وحدات زجاجية مزدوجة

اللافتات والرسومات

يُصنع كلوريد البولي فينيل على شكل ألواح مسطحة بسماكات وألوان متنوعة. وعند استخدامه كألواح مسطحة، يُوسّع كلوريد البولي فينيل عادةً لتكوين فراغات داخلية، مما يوفر سماكة إضافية دون زيادة في الوزن وبتكلفة إضافية ضئيلة (انظر لوح رغوة كلوريد البولي فينيل ذي الخلايا المغلقة ). تُقطع الألواح باستخدام المناشير ومعدات القطع الدوارة.

يُستخدم البولي فينيل كلوريد المُلدّن أيضًا لإنتاج أغشية رقيقة، ملونة أو شفافة، ذاتية اللصق ، تُعرف ببساطة باسم "الفينيل". تُقطع هذه الأغشية عادةً باستخدام راسمة مُتحكّم بها بواسطة الحاسوب (انظر قاطع الفينيل ) أو تُطبع في طابعة عريضة التنسيق . تُستخدم هذه الصفائح والأغشية لإنتاج مجموعة واسعة من منتجات اللافتات التجارية ، وأغلفة الفينيل أو خطوط السباق على المركبات لأغراض جمالية أو كإعلانات تغليف ، وملصقات للأغراض العامة . [ 44 ]

ملابس

بنطال أسود من مادة PVC

قماش PVC مقاوم للماء ، ويُستخدم لخصائصه المقاومة للعوامل الجوية في صناعة المعاطف ومعدات التزلج والأحذية والسترات والمآزر . [ 45 ] تُصنع أكتاف سترات الحماية من الحمير تقليديًا من PVC. كما صُنعت الملابس العاكسة للضوء في بداياتها من PVC أيضًا .

الرعاية الصحية

يُعدّ استخدام مركبات PVC الطبية أحادية الاستخدام في مجالين رئيسيين : الحاويات المرنة والأنابيب، حيث تُستخدم الحاويات لنقل الدم ومكوناته، وجمع البول، ومنتجات فغر القولون، بينما تُستخدم الأنابيب في أجهزة سحب الدم ونقله، والقسطرات، وأجهزة القلب والرئة، وأجهزة غسيل الكلى، وغيرها. ويبلغ استهلاك PVC في الأجهزة الطبية في أوروبا حوالي 85,000 طن سنويًا، أي ما يقارب ثلث الأجهزة الطبية البلاستيكية. [ 46 ]

تغليف المواد الغذائية

تم استخدام مادة PVC في العديد من العناصر مثل: الزجاجات، [ 47 ] وأغلفة التعبئة والتغليف ، [ 47 ] والعبوات الفقاعية ، [ 47 ] والأغلفة اللاصقة ، [ 47 ] والأختام الموجودة على الأغطية المعدنية.

حبل سلكي

يمكن بثق مادة PVC تحت ضغط لتغليف أسلاك الحبال وكابلات الطائرات المستخدمة في التطبيقات العامة. تتميز أسلاك الحبال المغلفة بمادة PVC بسهولة التعامل معها، ومقاومتها للتآكل والخدش، ويمكن تمييزها بالألوان لزيادة وضوحها. وتُستخدم هذه الأسلاك في العديد من الصناعات والبيئات، سواءً الداخلية أو الخارجية. [ 48 ]

استخدامات أخرى

أسطوانة فينيل .

يُستخدم البولي فينيل كلوريد المصبوب (PVC) في إنتاج أسطوانات الفونوغراف، أو ما يُعرف بـ"الفينيل" . تُعد أنابيب PVC بديلاً أرخص من الأنابيب المعدنية المستخدمة في صناعة الآلات الموسيقية؛ لذا فهي خيار شائع في صناعة آلات النفخ، سواءً للهواة أو للآلات النادرة مثل الفلوت الكونتراباس . ومن الآلات التي تُصنع حصرياً تقريباً من أنابيب PVC آلة الثونغوفون ، وهي آلة إيقاعية تُعزف بالضرب على الأنابيب المفتوحة بشبشب أو ما شابه. [ 49 ] كما يُستخدم PVC كمادة خام في طلاء الهيكل السفلي للسيارات. [ 50 ]

البولي فينيل كلوريد المكلور

يمكن تعديل البولي فينيل كلوريد (PVC) بشكل مفيد عن طريق الكلورة، مما يزيد محتواه من الكلور إلى 67% أو أكثر. يُنتج البولي فينيل كلوريد المكلور (CPVC)، كما يُطلق عليه، عن طريق كلورة محلول مائي من جزيئات PVC المعلقة، ثم تعريضه للأشعة فوق البنفسجية التي تبدأ عملية الكلورة الجذرية الحرة. [ 9 ]

المواد اللاصقة

يمكن لصق البولي فينيل كلوريد المرن المُلدّن باستخدام مواد لاصقة خاصة تُعرف غالبًا باسم " الأسمنت المذيب" نظرًا لأن المذيبات هي المكونات الرئيسية. [ 51 ] يمكن إضافة راتنج البولي فينيل كلوريد أو البولي يوريثان لزيادة اللزوجة، والسماح للمادة اللاصقة بملء الفراغات، وتسريع عملية التصلب، وتقليل الانكماش والإجهادات الداخلية. [ 52 ] يمكن زيادة اللزوجة بشكل أكبر بإضافة السيليكا المدخنة كمادة مالئة . ونظرًا لتحرك الجزيئات بفعل المذيبات وترابط بوليمرات البولي فينيل كلوريد المهاجرة عند الوصلة، تُعرف هذه العملية أيضًا باسم اللحام أو اللحام البارد .

يمكن تصنيع البولي فينيل كلوريد (PVC) باستخدام مجموعة متنوعة من الملدنات. قد يؤدي انتقال الملدنات من جزء الفينيل إلى المادة اللاصقة إلى إضعاف قوة الوصلة. إذا كان هذا الأمر مثيرًا للقلق، فينبغي اختبار المواد اللاصقة للتأكد من مقاومتها للملدنات. غالبًا ما تُستخدم المواد اللاصقة المصنوعة من مطاط النتريل مع أغشية PVC المرنة نظرًا لمقاومتها المعروفة للملدنات. توفر بعض تركيبات المواد اللاصقة الإيبوكسية التصاقًا جيدًا بركيزة PVC المرنة. [ 53 ] قد تحتوي التركيبات النموذجية للأسمنت المذيب الشائع على 10-50% من أسيتات الإيثيل ، و8-16% من الأسيتون ، و12-50% من البيوتانون (ميثيل إيثيل كيتون، MEK)، و0-18% من أسيتات الميثيل ، و12-30% من البولي يوريثان ، و0-10% من التولوين . [ 54 ] [ 55 ] بدلاً من ذلك، يمكن إضافة ميثيل أيزوبوتيل كيتون أو رباعي هيدروفوران كمذيبات، ومركبات القصدير العضوية كمثبت، وثنائي أوكتيل فثالات كملدّن . [ 56 ]

الصحة والسلامة

الملدنات

تُشكّل الفثالات، التي تُضاف إلى البلاستيك كمُلدّنات، ما يقارب 70% من سوق المُلدّنات في الولايات المتحدة؛ وهي مُصممة بحيث لا ترتبط تساهميًا بالمصفوفة البوليمرية، مما يجعلها عُرضة للتسرب. وتوجد الفثالات في البلاستيك بنسب عالية. فعلى سبيل المثال، قد تصل نسبتها إلى 40% من وزن أكياس المحاليل الوريدية، وإلى 80% من وزن الأنابيب الطبية. [ 57 ] وتنتشر منتجات الفينيل على نطاق واسع، بما في ذلك الألعاب، [ 58 ] وداخلية السيارات، وستائر الحمامات، والأرضيات، وتُطلق في البداية غازات كيميائية في الهواء. وتشير بعض الدراسات إلى أن انبعاث هذه الغازات من الإضافات قد يُساهم في حدوث مُضاعفات صحية، مما أدى إلى دعوات لحظر استخدام ثنائي إيثيل هكسيل فثالات (DEHP) في ستائر الحمامات، من بين استخدامات أخرى. [ 59 ]

في عام 2004، توصل فريق بحثي سويدي-دنماركي مشترك إلى وجود ارتباط إحصائي بين الحساسية لدى الأطفال ومستويات ثنائي إيثيل هكسيل فثالات (DEHP) وثنائي بوتيل بنزيل فثالات (BBzP ) في الهواء الداخلي، وهو المركب المستخدم في أرضيات الفينيل. [ 60 ] وفي ديسمبر 2006، أصدر المكتب الأوروبي للمواد الكيميائية التابع للمفوضية الأوروبية مسودة نهائية لتقييم مخاطر ثنائي بوتيل بنزيل فثالات، خلصت إلى عدم وجود أي مخاوف بشأن تعرض المستهلكين، بمن فيهم الأطفال. [ 61 ]

يقود

كانت مركبات الرصاص تُضاف على نطاق واسع إلى مادة البولي فينيل كلوريد (PVC) لتحسين قابليتها للتشكيل واستقرارها، ولكن تبين أنها تتسرب إلى مياه الشرب من أنابيب البولي فينيل كلوريد. [ 62 ]

في أوروبا، توقف استخدام المثبتات القائمة على الرصاص. وشهد التزام VinylPlus الطوعي، الذي بدأ في عام 2000، قيام أعضاء الرابطة الأوروبية لمنتجي المثبتات (ESPA) بإكمال استبدال المثبتات القائمة على الرصاص في عام 2015. [ 63 ] [ 64 ]

مونومر كلوريد الفينيل

في أوائل سبعينيات القرن الماضي، رُبطت خصائص كلوريد الفينيل المسرطنة (المعروف عادةً باسم مونومر كلوريد الفينيل أو VCM) بحالات سرطان لدى العاملين في صناعة البولي فينيل كلوريد. وبالتحديد، شُخِّصَ عمال قسم البلمرة في مصنع بي إف جودريتش بالقرب من لويفيل، كنتاكي ، بسرطان الأوعية الدموية الكبدي، المعروف أيضًا باسم سرطان الأوعية الدموية ، وهو مرض نادر. [ 65 ] ومنذ ذلك الحين، ربطت دراسات أُجريت على عمال البولي فينيل كلوريد في أستراليا وإيطاليا وألمانيا والمملكة المتحدة أنواعًا معينة من السرطانات المهنية بالتعرض لكلوريد الفينيل، وأصبح من المسلّم به أن VCM مادة مسرطنة. [ 9 ]

الاحتراق

ينتج البولي فينيل كلوريد (PVC) حمض الهيدروكلوريك والماء وثاني أكسيد الكربون عند احتراقه.

الديوكسينات

تشير الدراسات التي أُجريت على حرق النفايات المنزلية إلى زيادات مطردة في إنتاج الديوكسين مع ازدياد تركيزات البولي فينيل كلوريد (PVC). [ 66 ] ووفقًا لجرد الديوكسين الصادر عن وكالة حماية البيئة الأمريكية، يُرجّح أن تمثل حرائق مدافن النفايات مصدرًا أكبر للديوكسين في البيئة. وقد حددت دراسة استقصائية للدراسات الدولية باستمرار تركيزات عالية من الديوكسين في المناطق المتأثرة بحرق النفايات في العراء، ووجدت دراسة تناولت نمط التجانس أن العينة ذات أعلى تركيز من الديوكسين كانت "نموذجية لتحلل البولي فينيل كلوريد بالحرارة". وتشير دراسات أخرى من الاتحاد الأوروبي إلى أن البولي فينيل كلوريد يُرجّح أنه "يمثل الغالبية العظمى من الكلور المتاح لتكوين الديوكسين أثناء حرائق مدافن النفايات". [ 66 ]

تُعدّ محارق النفايات الطبية والبلدية ثاني أكبر مصادر الديوكسين في قائمة وكالة حماية البيئة الأمريكية. [ 67 ] وقد أُجريت دراسات عديدة توصلت إلى نتائج متضاربة. فعلى سبيل المثال، لم تُظهر دراسة أجريت على محارق النفايات التجارية أي علاقة بين محتوى البولي فينيل كلوريد (PVC) في النفايات وانبعاثات الديوكسين. [ 68 ] [ 69 ] في حين أظهرت دراسات أخرى وجود ارتباط واضح بين تكوّن الديوكسين ومحتوى الكلوريد، وتشير إلى أن البولي فينيل كلوريد (PVC) يُساهم بشكل كبير في تكوّن كل من الديوكسين وثنائي الفينيل متعدد الكلور (PCB) في محارق النفايات. [ 70 ] [ 71 ] [ 72 ]

في فبراير 2007، أصدرت اللجنة الاستشارية الفنية والعلمية التابعة لمجلس المباني الخضراء الأمريكي (USGBC) تقريرها حول اعتماد مواد تجنب استخدام مادة PVC ضمن نظام تصنيف المباني الخضراء LEED . وخلص التقرير إلى أنه "لا توجد مادة واحدة تُعتبر الأفضل في جميع فئات التأثير على صحة الإنسان والبيئة، ولا الأسوأ"، ولكن "خطر انبعاثات الديوكسين يجعل مادة PVC باستمرار من بين أسوأ المواد من حيث تأثيرها على صحة الإنسان". [ 73 ]

في أوروبا، أثبت العديد من الباحثين تأثير ظروف الاحتراق على تكوين الديوكسين. وتُعد درجة حرارة غازات الاحتراق العامل الأهم في تكوين مركبات شبيهة بالديوكسين. كما يلعب تركيز الأكسجين دورًا رئيسيًا في تكوين الديوكسين، بينما لا يؤثر محتوى الكلور على ذلك. [ 74 ]

أظهرت العديد من الدراسات أن إزالة مادة PVC من النفايات لن يقلل بشكل ملحوظ من كمية الديوكسينات المنبعثة. وقد نشرت المفوضية الأوروبية في يوليو 2000 ورقة خضراء حول القضايا البيئية المتعلقة بمادة PVC [ 75 ] .

تشير دراسة بتكليف من المفوضية الأوروبية حول "تقييم دورة حياة PVC والمواد المنافسة الرئيسية" إلى أن "الدراسات الحديثة تظهر أن وجود PVC ليس له تأثير كبير على كمية الديوكسينات المنبعثة من خلال حرق النفايات البلاستيكية ". [ 76 ]

مبادرات القطاع

في أوروبا، رصدت مبادرة "فينيل 2010"، التي تأسست عام 2000، التطورات في إدارة نفايات البولي فينيل كلوريد (PVC). [ 77 ] وكان هدف "فينيل 2010" إعادة تدوير 200 ألف طن من نفايات البولي فينيل كلوريد (PVC) المستهلكة سنوياً في أوروبا بحلول نهاية عام 2010، باستثناء النفايات الخاضعة بالفعل لتشريعات أخرى أو أكثر تحديداً (مثل التوجيهات الأوروبية بشأن المركبات المنتهية الصلاحية ، والتغليف، ونفايات المعدات الكهربائية والإلكترونية). [ 78 ]

منذ يونيو 2011، يتبع ذلك برنامج VinylPlus، وهو مجموعة جديدة من الأهداف للتنمية المستدامة. [ 79 ] يتمثل هدفه الرئيسي في إعادة تدوير 800,000 طن من مادة PVC سنويًا بحلول عام 2020، بما في ذلك 100,000 طن من النفايات "صعبة التدوير". وتُعد شركة Recovinyl إحدى الجهات المُيسِّرة لجمع وإعادة تدوير نفايات PVC. وقد بلغ إجمالي كمية PVC المُعاد تدويرها ميكانيكيًا والمُبلَّغ عنها والمُدقَّقة في عام 2016، 568,695 طنًا، ثم ارتفع هذا الرقم إلى 739,525 طنًا في عام 2018. [ 80 ]

إحدى طرق معالجة مشكلة نفايات البولي فينيل كلوريد (PVC) هي عملية تُسمى "فينيل لوب" (Vinyloop) . وهي عملية إعادة تدوير ميكانيكية تستخدم مذيبًا لفصل البولي فينيل كلوريد عن المواد الأخرى. يُعاد تدوير هذا المذيب في حلقة مغلقة. يُستخدم البولي فينيل كلوريد المُعاد تدويره بدلًا من البولي فينيل كلوريد الخام في تطبيقات متنوعة، مثل: طلاءات حمامات السباحة، ونعال الأحذية، والخراطيم، وأغشية الأنفاق، والأقمشة المطلية، وألواح البولي فينيل كلوريد. [ 81 ]

يستهلك هذا البولي فينيل كلوريد المعاد تدويره طاقة أولية أقل بنسبة 46% من البولي فينيل كلوريد المُنتَج بالطرق التقليدية. لذا، يُسهم استخدام المواد المعاد تدويرها في تحسين البصمة البيئية بشكل ملحوظ ، كما يُقلل من احتمالية التسبب في الاحتباس الحراري بنسبة 39%. [ 82 ]

قيود

في نوفمبر 2005، وقعت واحدة من أكبر شبكات المستشفيات في الولايات المتحدة، وهي Catholic Healthcare West ، عقدًا مع شركة B. Braun Melsungen لتوريد أكياس وأنابيب الحقن الوريدي الخالية من الفينيل. [ 83 ]

في يناير 2012، أعلنت شركة كايزر بيرماننت ، وهي إحدى كبرى شركات الرعاية الصحية في الساحل الغربي للولايات المتحدة، أنها ستتوقف عن شراء المعدات الطبية الوريدية المصنوعة من مادة PVC والملدنات من نوع DEHP. [ 84 ]

في عام 1998، توصلت لجنة سلامة المنتجات الاستهلاكية الأمريكية (CPSC) إلى اتفاق طوعي مع المصنعين لإزالة الفثالات من خشخيشات PVC، وعضاضات التسنين، وحلمات زجاجات الرضاعة، واللهايات. [ 85 ]

القفازات المصنوعة من الفينيل في المجال الطبي

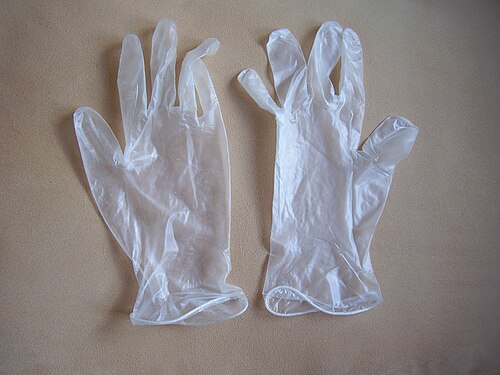

قفازات فينيل

يُعدّ البولي فينيل كلوريد المُلدّن مادة شائعة الاستخدام في صناعة القفازات الطبية . ونظرًا لقلة مرونة قفازات الفينيل، توصي العديد من الإرشادات باستخدام قفازات اللاتكس أو النتريل في الرعاية السريرية والإجراءات التي تتطلب مهارة يدوية أو التي تتضمن ملامسة المريض لفترة طويلة. تُظهر قفازات الفينيل مقاومة ضعيفة للعديد من المواد الكيميائية، بما في ذلك المنتجات التي تحتوي على الغلوتارالدهيد والكحولات المستخدمة في تركيب المطهرات المستخدمة في مسح أسطح العمل أو في معقمات اليدين. ومن المعروف أيضًا أن الإضافات الموجودة في البولي فينيل كلوريد تُسبب تفاعلات جلدية مثل التهاب الجلد التماسي التحسسي. ومن هذه الإضافات، على سبيل المثال، مضاد الأكسدة ثنائي الفينول أ ، والمبيد الحيوي بنزيسوثيازولينون ، وبوليستر بروبيلين غليكول/أديبات، وإيثيل هكسيل ماليات. [ 86 ]

الاستدامة

بحسب تقرير Vinyl 2010، فقد نوقشت دورة حياة مادة PVC واستدامتها ومدى ملاءمتها على نطاق واسع في صناعة PVC. [ 87 ] [ 88 ] وفي أوروبا، أشار تقرير VinylPlus التقدمي لعام 2021 إلى إعادة تدوير 731,461 طنًا من مادة PVC في عام 2020، بانخفاض قدره 5% مقارنةً بعام 2019 نتيجةً لجائحة كوفيد-19 . [ 89 ]

انظر أيضاً

مراجع

مراجع عامة

الاقتباسات المضمنة

  1. ↑ "بولي (كلوريد الفينيل) (CHEBI:53243)" . CHEBI . مؤرشف من الأصل في 13 ديسمبر 2013. تم الاسترجاع في 12 يوليو 2012 .
  2. ↑ "تفاصيل المادة، رقم التسجيل في CAS: 9002-86-2" . Commonchemistry . CAS. مؤرشف من الأصل في 21 مايو 2018. تم الاطلاع عليه في 12 يوليو 2012 .
  3. ↑ وابيلر، إم سي؛ ليوبولد، جيه؛ دراغونو، آي؛ فون إلفرفيلدت، دي؛ زايتسيف، إم؛ والراب، يو. (2014). "الخواص المغناطيسية للمواد لهندسة التصوير بالرنين المغناطيسي، والتصوير بالرنين المغناطيسي الدقيق، وما بعدهما". مجلة التصوير بالرنين المغناطيسي . 242 : 233-242 . arXiv : 1403.4760 . Bibcode : 2014JMagR.242..233W . doi : 10.1016/j.jmr.2014.02.005 . PMID: 24705364. S2CID : 11545416 .
  4. ↑ "صحيفة بيانات سلامة المواد: حبيبات ومسحوق مركبات PVC" (ملف PDF) . شركة جورجيا غلف للكيماويات والفينيل. مؤرشفة (ملف PDF) من الأصل بتاريخ 17 أغسطس 2021. تم الاطلاع عليها بتاريخ 23 يوليو 2021 .
  5. 1 2 ويلكس، تشارلز إي؛ سامرز، جيمس دبليو؛ دانيلز، تشارلز أنتوني؛ بيرارد، مارك ت. (2005). كتيب بي في سي . هانسر فيرلاج. ص. 414. ردمك  978-1-56990-379-7أُرشف من المصدر الأصلي بتاريخ 17 نوفمبر 2016. تم الاطلاع عليه بتاريخ 24 سبتمبر 2016 .
  6. ↑ "بولي (كلوريد الفينيل)" . www.sigmaaldrich.com . مؤرشف من الأصل بتاريخ 11 أكتوبر 2022. تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  7. ↑ "بولي (كلوريد الفينيل)" . www.pslc.ws. تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  8. 1 2 "حول مادة PVC - ECVM" . ECVM . مؤرشف من الأصل في 5 ديسمبر 2023. تم الاطلاع عليه في 21 سبتمبر 2025 .
  9. 1 2 3 4 5 6 7 ألسوب، إم دبليو؛ فيانيلو، جي. (2012). "بولي (كلوريد الفينيل)". موسوعة أولمان للكيمياء الصناعية . فاينهايم: وايلي-في سي إتش. doi : 10.1002/14356007.a21_717 . ISBN 978-3-527-30673-2.
  10. ^ دبليو في تيتو (31 ديسمبر 1984). تكنولوجيا البي في سي . سبرينغر. ص 6-. رقم ISBN  978-0-85334-249-6أُرشف من الأصل بتاريخ 26 مايو 2013. تم الاطلاع عليه بتاريخ 6 أكتوبر 2011 .
  11. ↑ غراوس، غيدو؛ هيراهاشي، سوغورو؛ تويودا، هيروشي؛ كاميدا، توموهيتو؛ يوشيوكا، توشياكي (2017). "معاملات الذوبان لتحديد المذيبات المثلى لفصل البولي فينيل كلوريد (PVC) عن ألياف البولي إيثيلين تيريفثالات (PET) المغلفة بالبولي فينيل كلوريد". مجلة دورات المواد وإدارة النفايات . 19 (2): 612-622 . Bibcode : 2017JMCWM..19..612G . doi : 10.1007/s10163-015-0457-9 .
  12. ^ Baumann، E. (1872) “Ueber einige Vinylverbindungen” أرشفة 17 نوفمبر 2016 في آلة Wayback . (في بعض مركبات الفينيل)، Annalen der Chemie und Pharmacie ، 163  : 308–322.
  13. ↑ سيمون، والدو ل.؛ ستال، ج. ألان (أبريل 1981). "تاريخ بوليمرات كلوريد الفينيل". مجلة علوم الجزيئات الكبيرة: الجزء أ - الكيمياء . 15 (6): 1263-1278 . doi : 10.1080/00222338108066464 .
  14. ↑ براءة الاختراع الأمريكية رقم 1929453 ، والدو سيمون، "تركيبة مطاطية اصطناعية وطريقة تصنيعها"، نُشرت في 10 أكتوبر 1933، مُسجلة باسم شركة بي إف جودريتش. مؤرشفة في 26 أبريل 2022 على موقع Wayback Machine.
  15. ↑ تشاندرا، ماناس؛ روي، ساليل ك. (2006). دليل تكنولوجيا البلاستيك . مطبعة سي آر سي. الصفحات 1-6 . ISBN  978-0-8493-7039-7.
  16. ↑ دليل البلاستيك والمطاط والمواد المركبة، الطبعة الرابعة، 2002، من منشورات ماكجرو هيل، تشارلز أ. هاربر، رئيس التحرير. رقم ISBN 0-07-138476-6
  17. ↑ «شركة شين-إيتسو كيميكال تعتزم بناء مصنع للبولي فينيل كلوريد بتكلفة 1.4 مليار دولار في الولايات المتحدة» . نيكاي آسيان ريفيو . مؤرشف من الأصل بتاريخ 24 يوليو 2018. تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  18. ↑ ديفيد ف. كادوجان وكريستوفر ج. هاويك، "الملدنات"، في موسوعة أولمان للكيمياء الصناعية 2000، وايلي-في سي إتش، فاينهايم. doi : 10.1002/14356007.a20_439
  19. ↑ كارلين، كالي. "المخاوف الصحية والقضايا البيئية المتعلقة بمواد البناء المحتوية على مادة PVC في المباني الخضراء" (ملف PDF) . مجلس إدارة النفايات المتكاملة . وكالة حماية البيئة في كاليفورنيا، الولايات المتحدة الأمريكية. مؤرشف (ملف PDF) من الأصل في 5 فبراير 2016. تم الاطلاع عليه في 26 أغسطس 2015 .
  20. ↑Krauskopf, Leonard G. (2009). "3.13 Plasticizers". Plastics additives handbook (6. ed.). Munich: Carl Hanser Verlag. pp. 485–511. ISBN 978-3-446-40801-2.
  21. ↑David F. Cadogan and Christopher J. Howick "Plasticizers" in Ullmann's Encyclopedia of Industrial Chemistry 2000, Wiley-VCH, Weinheim. doi:10.1002/14356007.a20_439
  22. 12"Plasticisers factsheets - Plasticisers - Information Center". Plasticisers - Information Center. Archived from the original on 9 February 2022. Retrieved 21 September 2025.
  23. ↑"Market Report Plasticizers until 2032 - Global". Ceresana Market Research. Retrieved 21 September 2025.
  24. 12Krauskopf, L. G. (2009). Plastics additives handbook (6. ed.). Munich: Carl Hanser Verlag. p. 495. ISBN 978-3-446-40801-2.
  25. ↑"Phthalates and DEHP". Health Care Without Harm. 29 April 2013. Archived from the original on 30 June 2014. Retrieved 23 July 2021.
  26. ↑"Opinion on The safety of medical devices containing DEHP plasticized PVC or other plasticizers on neonates and other groups possibly at risk (2015 update)"(PDF). ec.europa.eu. Archived from the original(PDF) on 3 February 2016. Retrieved 21 September 2025.
  27. ↑"You searched for DEHP - Plasticisers - Information Center". Plasticisers - Information Center. Archived from the original on 9 February 2022. Retrieved 21 September 2025.
  28. ↑"Stabilisers.eu - Liquid stabilisers". www.stabilisers.eu. Archived from the original on 26 July 2015. Retrieved 21 September 2025.
  29. ↑"Vinyl 2010"(PDF). www.vinylplus.eu. Archived from the original(PDF) on 19 May 2014. Retrieved 21 September 2025.
  30. ^ يو جي. صن، لوشي؛ ما، تشوان؛ تشياو، يو؛ ياو هونغ (2016). “التحلل الحراري للـ PVC: مراجعة”. إدارة النفايات . 48 : 300– 314. دوى : 10.1016/j.wasman.2015.11.041 . بميد 26687228 .
  31. ↑ تيتو 1984 ، ص 62
  32. 1 2 تيتو 1984 ، ص. 1186 .
  33. 1 2 تيتو 1984 ، ص. 1191 .
  34. 1 2 3 4 تيتو 1984 ، ص 857 .
  35. 1 2 تيتو 1984 ، ص. 1194 .
  36. 1 2 مايكل أ. جويس، مايكل د. جويس (2004). أكاديمية البناء السكني: السباكة . سينجايج ليرنينج. ص 63-64 .
  37. ↑ رحمن، شاه (19-20 يونيو 2007). أنابيب ووصلات PVC: حلول تحت الأرض لأنظمة المياه والصرف الصحي في أمريكا الشمالية (ملف PDF) . المؤتمر البرازيلي الثاني لأنابيب PVC، ساو باولو، البرازيل. مؤرشف من الأصل (ملف PDF) في 9 يوليو 2015. تم الاطلاع عليه في 28 فبراير 2009 .
  38. ↑ "الفينيل في التصميم" . vinylbydesign.com . مؤرشف من الأصل بتاريخ 22 أغسطس 2007. تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  39. ↑ رحمن، شاه (أكتوبر 2004). "المواد البلاستيكية الحرارية في العمل: مراجعة شاملة لمنتجات أنابيب PVC البلدية" (ملف PDF) . الإنشاءات تحت الأرض : 56-61 . مؤرشف من الأصل في 7 أغسطس 2020. تم الاطلاع عليه في 5 فبراير 2019 .
  40. ↑ شاه رحمن (أبريل 2007). "إغلاق خطوط نجاتنا المدفونة" (ملف PDF) . Opflow . 33 (4): 12-17 . Bibcode : 2007Opflo..33d..12R . doi : 10.1002/j.1551-8701.2007.tb02753.x . مؤرشف (ملف PDF) من الأصل في 8 أكتوبر 2011. تم الاطلاع عليه في 30 مارس 2010 .
  41. ↑ تيتو 1984 ، ص 717.
  42. ↑ غالاوي إف إم، هيرشلر إم إم، سميث جي إف (1992). "معاملات السطح من تجارب صغيرة النطاق تُستخدم لقياس انتقال وتحلل حمض الهيدروكلوريك في أجواء الحرائق". النار والمواد . 15 (4): 181-189 . doi : 10.1002/fam.810150405 .
  43. ↑ سترونج، أ. برنت (2005) البلاستيك: المواد والتصنيع . برنتيس هول. الصفحات 36-37، 68-72. ISBN 0131145584.
  44. ↑ "الفينيل: حوار صريح وسبعة بدائل مستدامة" . علامة غرين دوت® . مؤرشف من الأصل بتاريخ 28 يناير 2021. تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  45. ↑ "بلاستيك كلوريد البولي فينيل (PVC)" . www.blue-growth.org . تاريخ الاطلاع: 14 مايو 2025 .
  46. ↑ "تطبيقات PVC في مجال الرعاية الصحية | تحالف PVC الطبي" . www.pvcmed.org . مؤرشف من الأصل في 7 يونيو 2015. تم الاطلاع عليه في 21 سبتمبر 2025 .
  47. 1 2 3 4 مارش، كينيث؛ بيغوسو، بيتي (31 مارس 2007). "تغليف المواد الغذائية - الأدوار والمواد والقضايا البيئية" . مجلة علوم الأغذية . 72 (3): R43. doi : 10.1111/j.1750-3841.2007.00301.x . ISSN 1750-3841 . PMID 17995809 .
  48. ↑ "كابلات وأسلاك طائرات مغلفة | كابلات ليكسكو" . www.lexcocable.com . مؤرشف من الأصل بتاريخ 26 أغسطس 2017. تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  49. ↑ "بناء آلة موسيقية من مادة PVC - NateTrue.com" . devices.natetrue.com . مؤرشف من الأصل في 4 يوليو 2015. تم الاطلاع عليه في 21 سبتمبر 2025 .
  50. ↑ تاكاتا، أيومي؛ أوهاشي، يوتاكا (2002). "طلاء عازل للصوت أسفل هيكل السيارة بعد تركيب مادة PVC" . سلسلة أوراق SAE التقنية . المجلد 1. doi : 10.4271/2002-01-0293 .
  51. ↑ "مقدمة في لحام البلاستيك بالمذيبات - صنع منزلي" . نيرف هيفن . تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  52. ↑ سينا ​​إبنيسجاد: دليل تكنولوجيا المواد اللاصقة (الطبعة الثانية)، الفصل 9 - لصق البلاستيك بالمذيبات ، دار نشر ويليام أندرو، 2009، الصفحات 209-229، ISBN 9780815515333، https://doi.org/10.1016/B978-0-8155-1533-3.50012-8 .
  53. ↑ إدوارد م. بيتري: تركيبات المواد اللاصقة الإيبوكسية ( ملف PDF )، ص 387، ماكجرو هيل، 2006. 0-07-158908-2، DOI: 10.1036/0071455442
  54. ↑ مانفريد د. بيك، هورست د. مولر-ألبريشت، هاينريش د. كونيغشوفن: خليط لاصق ، C08G18/10، "عمليات ما قبل البلمرة التي تتضمن تفاعل الإيزوسيانات أو الإيزوثيوسيانات مع مركبات تحتوي على هيدروجين نشط في خطوة التفاعل الأولى". براءة الاختراع EP0277359A1، مكتب براءات الاختراع الأوروبي. طلب ​​براءة الاختراع EP19870119219 مقدم من شركة باير إيه جي عام 1987. تاريخ النشر 10 أغسطس 1988.مطالبة براءة الاختراع:
    يتكون خليط المادة اللاصقة من: أ) 20-99 جزءًا وزنيًا من بولي يوريثان قابل للذوبان، ب) 0-50 جزءًا وزنيًا من بوليمر فينيل أروماتي-ديين، ج) 0.5-50 جزءًا وزنيًا من بوليمر فينيل أروماتي-ديين معدل، د) 0-10 أجزاء وزنية من بولي إيزوسيانات، إذا لزم الأمر، مذابة في مذيب عضوي.
  55. ↑ "منتديات الكيمياء: غراء الفينيل؟" . www.chemicalforums.com . تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  56. ↑ "وليد خالد: أسمنت مذيب لربط البولي فينيل كلوريد المرن" . www.scribd.com . تم الاطلاع عليه بتاريخ 12 أبريل 2026 .
  57. ↑ هالدن، رولف يو. (2010). "البلاستيك والمخاطر الصحية" . المراجعة السنوية للصحة العامة . 31 (1): 179-194 . doi : 10.1146/annurev.publhealth.012809.103714 . PMID 20070188 .
  58. ↑ "التوجيه 2005/84/EC الصادر عن البرلمان الأوروبي والمجلس بتاريخ 14 ديسمبر 2005" (ملف PDF) . eur-lex.europa.eu . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 4 مايو 2013. تاريخ الاطلاع: 21 سبتمبر 2025 .
  59. ↑ خدمة، أخبار كانويست. "دراسة: ستائر الحمام المصنوعة من الفينيل تشكل خطراً 'متقلباً'" . www.canada.com . مؤرشف من الأصل في 4 سبتمبر 2010. تم الاطلاع عليه في 21 سبتمبر 2025 .
  60. ^ بورنيهاج، كارل جوستاف. سنديل، يناير؛ ويشلر، تشارلز J.؛ سيجسجارد، توربين؛ لوندجرين، بيورن؛ هاسيلغرين، ميكائيل. هاجرهيد إنجمان، ليندا؛ وآخرون . (2004). "الارتباط بين أعراض الربو والحساسية عند الأطفال والفثالات في غبار المنزل: دراسة متداخلة للحالات والشواهد" . وجهات نظر الصحة البيئية . 112 (14): 1393–1397 . بيب كود : 2004EnvHP.112.1393B . دوى : 10.1289/ehp.7187 . بمك 1247566 . بميد 15471731 .
  61. ↑ مدونة مركز معلومات الفثالات: المزيد من الأخبار الجيدة من أوروبا . blog.phthalates.org . مؤرشفة من الأصل في 2 يونيو 2008. تم الاطلاع عليها في 21 سبتمبر 2025 .
  62. ↑ "صناع أنابيب PVC في الصين يتعرضون لضغوط للتخلي عن مثبتات الرصاص" . 6 سبتمبر 2013.
  63. ↑ "استبدال الرصاص" . الرابطة الأوروبية لمنتجي المثبتات . مؤرشف من الأصل في 5 ديسمبر 2018. تم الاطلاع عليه في 5 ديسمبر 2018 .
  64. ↑ "تقرير تقدم VinylPlus لعام 2016" (ملف PDF) . VinylPlus . 30 أبريل 2016. مؤرشف (ملف PDF) من النسخة الأصلية في 20 ديسمبر 2016.
  65. ↑ كريتش، جيه إل جونيور؛ جونسون، إم إن (مارس 1974). "ساركوما وعائية في الكبد أثناء تصنيع كلوريد البولي فينيل". مجلة الطب المهني . 16 (3): 150-151 . PMID 4856325 .
  66. 1 2 كوستنر، بات (2005). "تقدير الإصدارات وتحديد أولويات المصادر في سياق اتفاقية ستوكهولم"( ملف PDF) . www.pops.int . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 27 سبتمبر 2007. تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  67. ↑ بيتشوك، إم آر (1987). "قاعدة بيانات لانبعاثات الديوكسين والفيوران من محارق النفايات البلدية". البيئة الجوية . 21 (1): 29-36 . Bibcode : 1987AtmEn..21...29B . doi : 10.1016/0004-6981(87)90267-8 .
  68. ↑ المختبر الوطني للطاقة المتجددة، بلاستيك البولي فينيل كلوريد في احتراق النفايات الصلبة البلدية، مؤرشف في 15 فبراير 2013 في Wayback Machine NREL/TP-430-5518، جولدن، كولورادو، أبريل 1993
  69. ↑ ريغو، إتش جي؛ تشاندلر، إيه جيه؛ لانيير، دبليو إس (1995). العلاقة بين الكلور في تيارات النفايات وانبعاثات الديوكسين من مداخن محارق النفايات (ملف PDF) . المجلد 36. نيويورك، نيويورك: الجمعية الأمريكية للمهندسين الميكانيكيين. ISBN  978-0-7918-1222-8أُرشف من النسخة الأصلية (PDF) بتاريخ 7 أبريل 2016. تم الاطلاع عليه بتاريخ 31 أكتوبر 2009 .{{cite book}}تم |journal=تجاهله ( مساعدة )
  70. ↑ كاتامي، تاكيو؛ ياسوهارا، أكيو؛ أوكودا، توشيكازو؛ شيباموتو، تاكايوكي؛ وآخرون (2002). "تكوين ثنائي بنزو ديوكسينات متعددة الكلور، وثنائي بنزو فيورانات متعددة الكلور، وثنائي الفينيل متعدد الكلور المستوي من كلوريد البولي فينيل أثناء الاحتراق في محرقة النفايات". مجلة العلوم والتكنولوجيا البيئية . 36 (6): 1320-1324 . Bibcode : 2002EnST...36.1320K . doi : 10.1021/es0109904 . PMID 11944687 .
  71. ↑ فاغنر، ج.؛ غرين، أ. (1993). "ارتباط انبعاثات المركبات العضوية المكلورة من الحرق بمدخلات المركبات العضوية المكلورة". كيموسفير . 26 (11): 2039-2054 . Bibcode : 1993Chmsp..26.2039W . doi : 10.1016/0045-6535(93)90030-9 .
  72. ↑ ثورنتون، جو (2002). الآثار البيئية لمواد البناء المصنوعة من كلوريد البولي فينيل (ملف PDF) . واشنطن العاصمة: شبكة المباني الصحية . ISBN 978-0-9724632-0-1أُرشف من النسخة الأصلية (PDF) بتاريخ 20 سبتمبر 2013. تم الاطلاع عليه بتاريخ 6 أكتوبر 2011 .
  73. ↑ "USGBC TSAC PVC - PharosWiki" . www.pharosproject.net . مؤرشف من الأصل في 2 يونيو 2008. تم الاطلاع عليه في 21 سبتمبر 2025 .
  74. ↑ ويكستروم، إيفالينا؛ جي. لوفينيوس؛ سي. راب؛ إس. ماركلوند (1996). "تأثير مستوى وشكل الكلور على تكوين الديوكسينات المكلورة، وثنائي بنزوفيوران، والبنزينات أثناء احتراق وقود اصطناعي في مفاعل مختبري". العلوم والتكنولوجيا البيئية . 30 (5): 1637-1644 . Bibcode : 1996EnST...30.1637W . doi : 10.1021/es9506364 .
  75. ↑ "القضايا البيئية المتعلقة بمادة PVC" (ملف PDF) . ec.europa.eu . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 12 مايو 2012. تم الاطلاع عليه بتاريخ 12 أبريل 2026 .
  76. ↑ «تقييم دورة حياة مادة PVC والمواد المنافسة الرئيسية بتكليف من المفوضية الأوروبية» (ملف PDF) . ec.europa.eu . مؤرشف من الأصل (ملف PDF) بتاريخ 27 مارس 2014. تم الاطلاع عليه بتاريخ 12 أبريل 2026 .
  77. ↑ "Vinyl 2010" . www.vinyl2010.org . مؤرشف من الأصل بتاريخ 25 يوليو 2013. تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  78. ↑ غريفيث، مارتن (22 يوليو 2007). "فينيل 2010: شراكة فعّالة في مجال التنمية الصناعية" (ملف PDF) . الأمم المتحدة . تاريخ الاطلاع: 1 يونيو 2025. يهدف مشروع فينيل 2010 إلى إعادة تدوير 200,000 طن من مادة PVC المستهلكة سنويًا بحلول عام 2010، باستثناء النفايات التي تغطيها تشريعات أخرى مثل المركبات المنتهية الصلاحية والتغليف ونفايات المعدات الكهربائية والإلكترونية.
  79. ↑ "VinylPlus - التزامنا الطوعي" . www.vinylplus.eu . مؤرشف من الأصل بتاريخ 20 نوفمبر 2014. تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  80. ↑ "تقرير تقدم مشروع VinylPlus لعام 2019" (ملف PDF) . vinylplus.eu . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 14 فبراير 2020. تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  81. ↑ شركة سولفاي. "فيني لوب هوم" . www.solvayplastics.com . مؤرشف من الأصل في 1 يناير 2012. تم الاطلاع عليه في 21 سبتمبر 2025 .
  82. ↑ سولفاي، تطلب المزيد من الكيمياء. مؤرشف في 16 مايو 2016 في الأرشيف البرتغالي للويب . Solvayplastics.com (15 يوليو 2013). تم الاطلاع عليه في 28 يناير 2016.
  83. ↑ «شركة CHW تتحول إلى منتجات خالية من PVC/DEHP لتحسين سلامة المرضى وحماية البيئة؛ مزود الرعاية الصحية يمنح شركة B. Braun عقدًا بقيمة 70 مليون دولار لتوريد منتجات خالية من PVC/DEHP | بزنس واير» . www.businesswire.com . مؤرشف من الأصل في 9 أبريل 2016. تم الاطلاع عليه في 21 سبتمبر 2025 .
  84. ↑ "كايزر بيرماننت تحظر أنابيب وأكياس PVC | PlasticsToday.com" . www.plasticstoday.com . مؤرشف من الأصل بتاريخ 10 نوفمبر 2015. تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  85. ↑ "سياسات البولي فينيل كلوريد حول العالم" . chej.org . مؤرشف من الأصل بتاريخ 10 أغسطس 2017. تم الاطلاع عليه بتاريخ 25 أغسطس 2017 .
  86. ↑ «قفازات الفينيل: أسباب تدعو للقلق» (ملف PDF) . أنسيل (شركة تصنيع القفازات). مؤرشف من الأصل (ملف PDF) بتاريخ 22 سبتمبر 2015. تم الاطلاع عليه بتاريخ 17 نوفمبر 2015 .
  87. ↑ "سياسة استخدام بطاقات الهوية الدائمة في لندن 2012" (ملف PDF) . learninglegacy.independent.gov.uk . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 1 فبراير 2016. تم الاطلاع عليه بتاريخ 21 سبتمبر 2025 .
  88. ↑ فينيل 2010 (22 مايو 2008). "تقرير مرحلي عن فينيل 2010 لعام 2008" ( ملف PDF) . Stabilisers.eu . تاريخ الاطلاع: 1 يونيو 2025. يُصبح فينيل 2010 مرجعًا متزايد الأهمية في مجال استدامة المواد والمنتجات لصناعة البولي فينيل كلوريد (PVC) بأكملها، حيث يُقدّم إرشادات ويُشارك المعرفة وأفضل الممارسات.{{cite web}}: صيانة CS1: الأسماء الرقمية: قائمة المؤلفين ( رابط )
  89. ↑ "نظرة سريعة على VinylPlus لعام 2021 - VinylPlus" . VinylPlus . مؤرشف من الأصل في 7 فبراير 2022. تم الاطلاع عليه في 21 سبتمبر 2025 .
