AZP S-60

AZP S-60
S-60 في متحف إسرائيلي
يكتب	مدفع آلي
مكان المنشأ	الاتحاد السوفياتي
سجل الخدمة
في الخدمة	1950-حتى الآن
مستخدم بواسطة	انظر المستخدمين
الحروب	حملة باجور حرب فيتنام الحرب الأهلية اللاوسية الحرب الأهلية الكمبودية الحرب الكمبودية الفيتنامية حرب الأيام الستة حرب يوم الغفران الحرب الأهلية اللبنانية الحرب الإيرانية العراقية حرب الخليج الحرب الأهلية الصومالية حرب العراق الحرب الأهلية السورية [1] الحرب الأهلية اليمنية (2015-حتى الآن) حرب ناغورنو كاراباخ الثانية الحرب الروسية الأوكرانية العديد من الحروب الأخرى
تاريخ الإنتاج
مصمم	فاسيلي جرابين
الشركة المصنعة	تسككب
تحديد
كتلة	4,660 كجم (10,273 رطل)
طول	8.5 متر (27 قدم 11 بوصة)
طول البرميل	4.4 متر (14 قدم 5 بوصة) [2]
عرض	2.054 متر (6 قدم 9 بوصة)
ارتفاع	2.37 متر (7 قدم 9 بوصة)
طاقم	7
صدَفَة	QF ثابت 57×347 ممSR [3]
عيار	57 ملم (2.24 بوصة)
فعل	تعمل بالارتداد
عربة	أربع عجلات مع أذرع خارجية
ارتفاع	من -4° إلى +85°
عبور	360 درجة [2]
معدل إطلاق النار	105–120 دورة في الدقيقة (دورية) 70 دورة في الدقيقة (مستمرة)
سرعة الفوهة	1000 متر/ثانية (3281 قدم/ثانية)
مدى الرماية الفعال	6000 متر (20000 قدم) (بتوجيه راداري) 4000 متر (13000 قدم) (بتوجيه بصري)

AZP S-60 ( بالروسية : АЗП (AZP)) هو مدفع مضاد للطائرات أوتوماتيكي من طراز S-60 ، وهو مدفع مضاد للطائرات سوفييتي قصير إلى متوسط ​​المدى، ويمكن نقله على الطرق، وذو ماسورة واحدة، يعود تاريخه إلى خمسينيات القرن العشرين. وقد استُخدم المدفع على نطاق واسع في دول حلف وارسو والشرق الأوسط وجنوب شرق آسيا .

في أواخر الأربعينيات من القرن العشرين، بدأ السوفييت في تطوير مدفع مضاد للطائرات مقاس 57 ملم، ليحل محل مدافع M1939 مقاس 37 ملم . تم تقديم ثلاثة نماذج، وكان التصميم الفائز من صنع VG Grabin. وفقًا لمصادر الاستخبارات الغربية، شكل النموذج الأولي الألماني للمدفع 5.5 سم Gerät 58 الأساس للتصميم. ^[4] تمكن السوفييت أيضًا من دراسة مدافع FlaK 41 الألمانية السابقة مقاس 5 سم التي تم الاستيلاء عليها بعد معركة ستالينجراد .

اجتاز النموذج الأولي الاختبارات الميدانية في عام 1946 وتم قبوله في الخدمة في عام 1950، بعد بعض التعديلات الطفيفة. أطلق على المدفع المضاد للطائرات اسم 57 ملم AZP S-60 . واصل جرابين التطوير وأرسل نسخة SPAAG ZSU-57-2 في عام 1955.

تم تطوير جهاز توجيه النيران من الحاسبة الألمانية لامدا (Kommandogerät 40  [de] و40A و40B) وكان يسمى PUAZO-5A . وكان به أيضًا جهاز قياس المسافة يسمى D-49 . كما أصبح توجيه النيران أكثر فعالية من خلال تضمين رادارات Grom-2 (بطول موجي 10 سم) مع بطاريات AA. وكان النظام بأكمله يسمى SON-9 . وفي وقت لاحق، تم تغيير الحاسبات إلى RPK-1 Vaza الأكثر حداثة ، والتي صممها MM Kositskin. تم نقل الحاسبة والرادارات بواسطة شاحنات Ural-375 .

حلت المدافع عيار 57 ملم محل المدافع عيار 37 ملم التي كانت تستخدمها الفرق السوفيتية في الخمسينيات من القرن العشرين. وكان فوج الدفاع الجوي التابع للفرقة يتألف من بطاريتين مضادتين للطائرات، كل منهما مزودة بستة مدافع عيار 57 ملم. وكانت أفواج الدفاع الجوي التابعة لقوات الدفاع الجوي الخاصة تتألف من أربع بطاريات مضادة للطائرات عيار 57 ملم (بإجمالي 24 مدفعًا).

في منتصف الستينيات، بدأت وحدات الدفاع الجوي التابعة للفرقة السوفييتية في استبدال مدفعياتها المضادة للطائرات بالصواريخ، وبحلول نهاية السبعينيات، اختفت المدافع المضادة للطائرات تقريبًا. ومع ذلك، فقد تم استخدامها في العديد من البلدان الأخرى. دفع أداء المدفعية المضادة للطائرات في فيتنام ضد الطائرات التي تحلق على ارتفاع منخفض السوفييت إلى إعادة العديد من المدافع من المخازن لتكملة صواريخ أرض-جو ، والتي كان أداؤها على ارتفاع منخفض أقل من مرضٍ.

لقد خاضت منظومة إس-60 ونسختها الصينية (الطراز 59) معارك في العديد من الحروب في جميع أنحاء العالم - على سبيل المثال، حملة باجور ، وحرب الأيام الستة وحرب يوم الغفران في الشرق الأوسط، والحرب السوفيتية الأفغانية . تلقى جيش الشعب الأفغاني أربعة وعشرين مدفعًا عيار 57 ملم في عام 1958، ونشرها خلال حملة باجور . خلال حرب فيتنام ، كانت منظومة إس-60 حجر الزاوية في الدفاع الجوي الفيتنامي الشمالي على ارتفاعات منخفضة وكانت أكثر فعالية بين 460 مترًا و1500 متر.

في العراق ( حرب إيران والعراق ، وحرب الخليج وحرب العراق )، كانت صواريخ إس-60، التي يتم نشرها عادة في كتائب مكونة من 36 مدفعًا، تخدم بشكل ثابت في الدفاع عن مقر الفرقة وأصول المدفعية الميدانية.

استخدمت وحدات الدفاع الجوي التابعة للجيش الجورجي مدافع إس-60 أثناء الحرب الروسية الجورجية . واشتبكت بعض الوحدات مع طائرات هجومية روسية بالقرب من مدينة جوري . ولم تتمكن مدافع إس-60 من إسقاط أي منها، رغم تضرر بعضها.

استُخدمت مدافع إس-60 السورية بشكل نشط خلال الحرب الأهلية السورية من قبل كل من الجيش والجماعات المتمردة . وكما هو الحال مع العديد من المدافع الأخرى المصممة في الأصل للاستخدام المضاد للطائرات، فقد استُخدمت في معظم الأحيان في قصف الأهداف الأرضية. ^[5]

يُزعم أن تنظيم الدولة الإسلامية أسقط طائرة سيسنا 208 كارافان تابعة للقوات الجوية العراقية بالقرب من الحويجة بالعراق في 16 مارس 2016 باستخدام صاروخ إس-60 مثبت على شاحنة. ^{[6] [7] [8]}

في عام 2022، استخدمت أوكرانيا صواريخ إس-60 في الحرب مع روسيا ليس في دورها الأصلي كمضاد للطائرات ولكن كمدفعية نيران غير مباشرة. وفي هذا الدور، ورد أن مداها الفعال بلغ 6.1 كم. ^[9]

في عام 2023، ظهرت صور لدبابة T-55 مسلحة بمدفع مضاد للطائرات من طراز AZP S-60 بدلاً من برجها. وقد استخدمته جمهورية لوغانسك الشعبية لإطلاق النار على الطائرات بدون طيار الأوكرانية وتوفير الدعم الناري للمشاة . ^[10]

تطلق S-60 ذخيرة من عيار 57 × 348SR، مع باليستية (انظر أدناه) مماثلة للذخيرة الأطول 57 × 438 مم لمدفع Bofors AA 57 مم ، ولكنها أضعف إلى حد ما من المدافع السوفيتية المضادة للدبابات 57 مم من الحرب العالمية الثانية. لم يتم تطوير جولات مضادة للطائرات الحديثة للمدفع؛ الخصائص الرئيسية للذخيرة من الحقبة السوفيتية مدرجة في الجدول أدناه. بالإضافة إلى ذلك، تصنع جمهورية الصين الشعبية ذخيرة من عيار 57 × 348SR، والمُسماة بالنوع 59 HE-T والنوع 59 AP-T والنوع 76 HE-T.

تشمل جولات التدريب جولة فارغة MK-281 ("Manöver-Kartusche"، التسمية الألمانية الشرقية)، وجولات تدريبية مع اللاحقة -IN (UBR-281U-IN، UOR-281U-IN) لتحديد الجولات كإصدارات بدون فتيل من جولات APCBC وHE مع فتيل وهمي وملء خامل يحل محل التجاويف المتفجرة.

تعيين	يكتب	وزن المقذوف [جم]	شحنة متفجرة [جم]	سرعة الفوهة [م/ث]	وصف
يو بي آر-281/281 يو	APCBC-HE-T	2,820 [11]	13 [11]	1000 [11]	قذيفة مضادة للدبابات ذات مخترق حاد وغطاء غير حاد وغطاء ديناميكي هوائي، مع مادة تتبع وصمام أساسي مؤجل العمل. [11] اختراق 96 مم RHA على مدى 1000 متر أو 106 مم على مدى 500 متر. [12] يتم تحميل UBR-281 و-281U بنفس المقذوف وتختلفان فقط في التفاصيل في فم العلبة وأخاديد الانحناء. [11]
يو أو آر-281	HE-T	2,850 [11]	154 [11]	1000 [11]	قذيفة متشظية ذات صمامات صدمية للاستخدام المضاد للطائرات. صمام أمامي مزود بوظيفة التدمير الذاتي ومتتبع. [11]
يو أو آر-281 يو	HE-T	2,850 [11]	154 [11] 168 [12]	1000 [11]	مشابه لـ UOR-281؛ تشير بعض المصادر إلى أن الغلاف هو نفسه الموجود في UOR-281 وتختلف الجولة عنه فقط في تفاصيل فم العلبة وأخاديد الشد (كما هو الحال مع جولة UBR)، [11] بينما يدعي آخرون أن حشوة HE أكبر قليلاً. [12]
3UO6	هو	؟	154	1000	مشابه لـ UOR-281U ولكن مع تركيب صمام القرب AR-51. صمام يعمل مع نظام RPK-1 معًا. لا ينبغي الخلط بينه وبين القذائف الذكية اللاحقة التي طورتها روسيا.
النوع 59 AP	أب-تي	؟	؟	؟	قذيفة صينية مضادة للدبابات ربما تشبه UBR-281/281U.
النوع 59 HE	HE-T	؟	؟	؟	قذيفة شظايا صينية للاستخدام المضاد للطائرات، من المفترض أنها مشابهة لـ UOR-281/281U.
النوع 76 HE	HE-T	؟	؟	؟	جولة التفتيت الصينية.

يتم تطوير ذخائر الانفجار الجوي للمدافع الأوتوماتيكية الروسية عيار 30 ملم و57 ملم. ^{[13] [14] [15]}

• AK-725 : نسخة بحرية من المدفع S-60. تم تقديمه في عام 1958. تم تركيبه في حوامل مفردة ومزدوجة ورباعية (المسمى ZIF-31) على العديد من المدمرات السوفييتية المبكرة.
• ZIF-72 : نسخة بحرية محاطة بغلاف معدني وتعمل بشكل آلي بالكامل. تم تصديرها أيضًا إلى الهند. تم تقديمها في منتصف سبعينيات القرن العشرين.
• نسخة MT-LB المركبة : نسخة ذاتية الحركة، مدفع واحد من طراز S-60 مقاس 57 ملم. استُخدمت فيحرب ناغورنو كاراباخ عام 2020. بدأت القوات المسلحة الروسية في استخدام هذه النسخة في الغزو الروسي لأوكرانيا . ^[16]

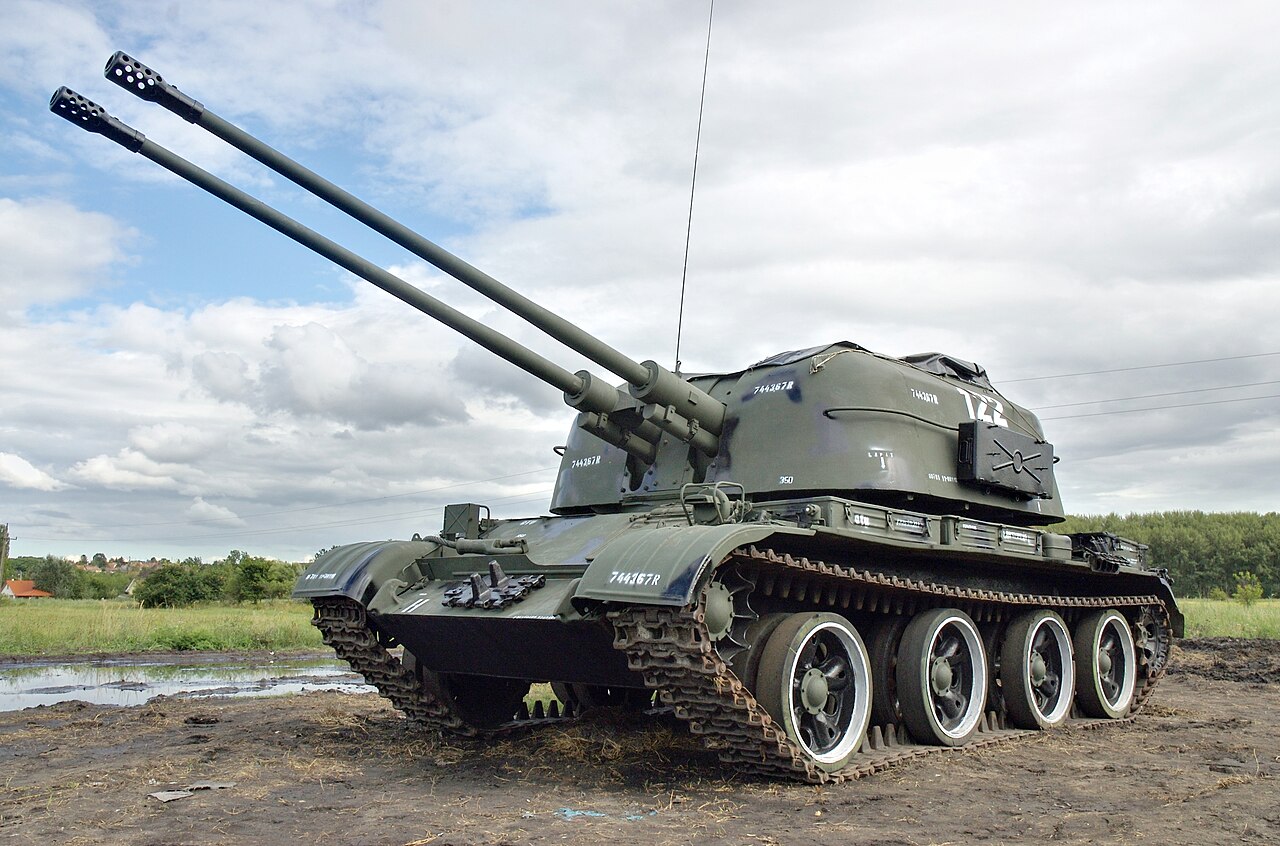

• ZSU-57-2 : نسخة ذاتية الحركة مزودة بمدفعين من طراز S-60 مقاس 57 ملم (المسمى S-68)
• النوع 80 : النسخة الصينية من ZSU-57-2.
• S-60MB : نسخة بولندية حديثة، تعمل بالطاقة الكهربائية، مع نظام توجيه رقمي أوتوماتيكي. ^[17]
• BM-57 : النسخة المحدثة.

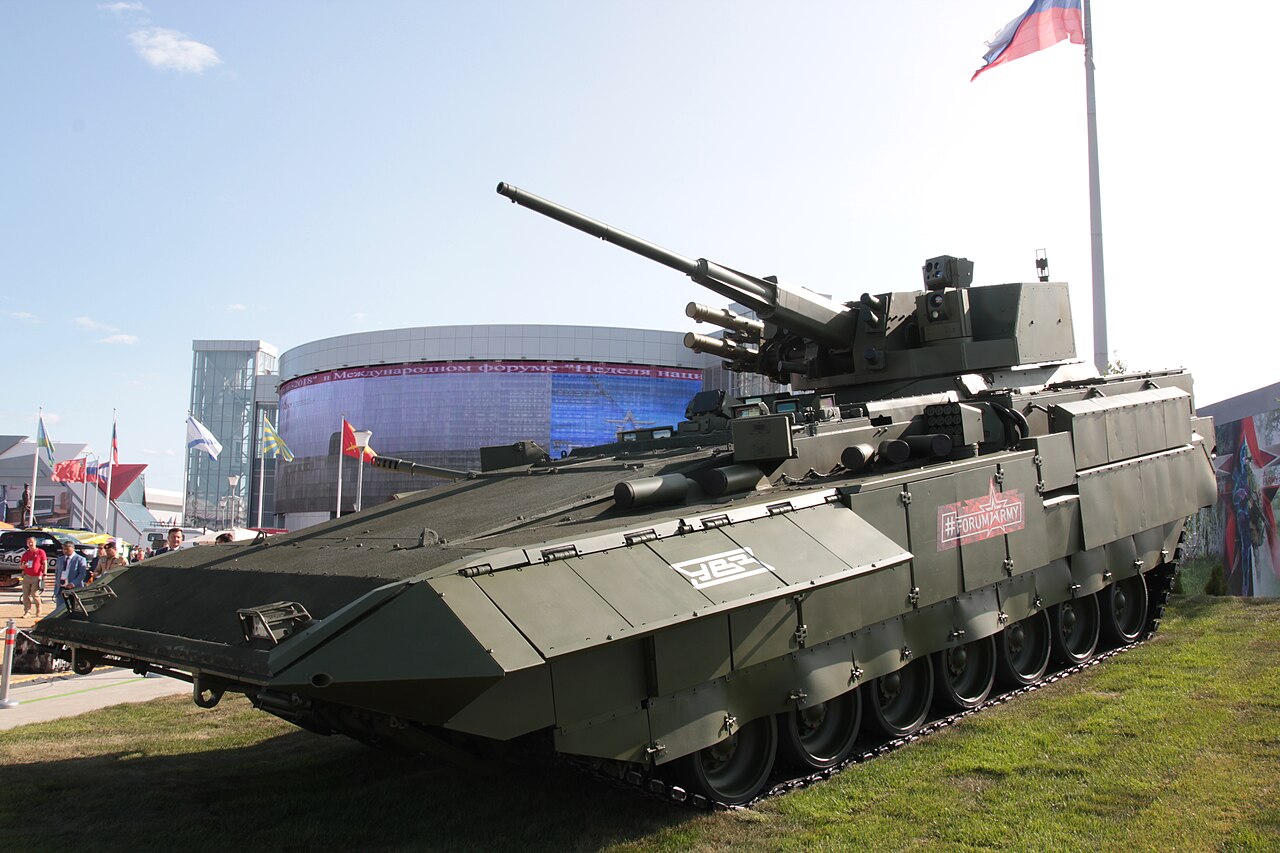

  • AU-220M Baikal : محطة أسلحة عن بعد مع نظام التحكم في إطلاق النار باستخدام BM-57. ^[18]



تم بيع S-60 إلى 37 دولة على الأقل خلال الحقبة السوفيتية. كما تم تصنيع البندقية بترخيص في بولندا بواسطة Zakłady Mechaniczne Tarnów في Tarnów (en. Tarnów Mechanical Works )، وفي المجر بواسطة DIMÁVAG في Miskolc - Diósgyőr ، وفي الصين باسم Type 59 .

•  أنجولا ^[19]
•  أرمينيا
•  بنغلاديش : 34 نوع 59 اعتبارًا من عام 2023 ^[20]
•  بلغاريا ^[21]
•  كمبوديا ^[22]
•  جمهورية الصين الشعبية : متغير PG-59 ^[23]
•  جمهورية الكونغو ^[24]
•  كوبا ^[25]
•  الجمهورية التشيكية
•  مصر : 800 وحدة اعتبارًا من عام 2023 ^[26]
•  إريتريا : 12 وحدة
•  أثيوبيا ^[27]
•  غينيا : 12 وحدة ^[28]
•  غينيا بيساو : 10 وحدات ^[29]
•  إندونيسيا : 256 وحدة. وحدتان من طراز AU-220M على سفن الهجوم السريع من فئة Sampari . 14 وحدة من طراز AK-725 (ZIF-72) على سفن كورفيت من فئة Kapitan Pattimura . تم ترقية عدد غير معروف لاستخدام رادار Blindfire من Rapier أو AN/UPS-3 كرادار للتحكم في النيران. ^{[30] [31]}
•  إيران : 200 اعتبارًا من عام 2023 ^[32]
•  العراق ^[33]
  •  كردستان ^[34]
•  قيرغيزستان : 24 وحدة اعتبارًا من عام 2023 ^[35]
•  لاوس ^[36]
•  موريتانيا : 12 وحدة اعتبارًا من عام 2023 ^[37]
•  مولدوفا : 11 وحدة اعتبارًا من عام 2023 ^[38]
•  منغوليا ^[39]
•  موزمبيق : 60 وحدة، 30 منها مخزنة اعتبارًا من عام 2023 ^[40]
•  ناميبيا ^[41]
•  كوريا الشمالية ^[42]
•  باكستان : 144 وحدة من طراز Type-59 اعتبارًا من عام 2021 ^[43]
•  بولندا : 500 وحدة
•  رومانيا ^[44]
•  روسيا ^[45]
•  الجمهورية الصحراوية
•  السودان : نسختي S-60 وType 59 ^[46]
•  سوريا ^[47]
• الجيش السوري الحر : ^[48] يستخدمه الثوار السوريون على هياكل شاحنات مختلفة
• وحدات حماية الشعب (YPG) ^[49]
•  تايلاند : 24 نوع 59، ومن المقدر أن يكون 6 فقط منها في الخدمة بحلول عام 2023 ^[50]
•  تركمانستان : 22 وحدة اعتبارًا من عام 2023 ^[51]
•  أوكرانيا ^[52]
•  فيتنام ^[53]
•  زامبيا ^[54]

•  أفغانستان : تم استلام 24 وحدة في عام 1958، وتم تسليم 36 وحدة أخرى بين عامي 1973 و1978.
•  ألبانيا ^[55]
•  الجزائر : 75 وحدة ^[55]
•  البوسنة والهرسك
•  بيلاروسيا
•  تشيكوسلوفاكيا : 400 وحدة اعتبارًا من عام 1992. ^[55] تم نقلها إلى الدول الخلف.
•  فنلندا : 12 وحدة. ^[55] الملقب نيكولاي . ^{[ بحاجة لمصدر ]}
•  جورجيا : استُخدمت في الحرب الروسية الجورجية عام 2008 ^[56]
•  المجر : 144 وحدة ^[55]
•  داعش : 21 وحدة ^[57]
•  إسرائيل : الوحدات التي تم الاستيلاء عليها
• جمهورية كمبوديا الشعبية ^[58]
•  ليبيا : 90 وحدة ^[55]
•  المغرب : 60 وحدة ^[55]
•  مالي : 6 وحدات ^[55]
•  ميانمار
•  نيكاراجوا ^[55]
•  الاتحاد السوفييتي : ^[55] انتقل إلى الدول الخلف
•  الصومال ^[55]
•  سلوفاكيا
• ترانسنيستريا
•  اليمن : 120+ وحدة ^[55]
•  يوغوسلافيا : 250 وحدة، تم تسليمها إلى الدول الخلف ^[55]
