الموسوعة الحرة

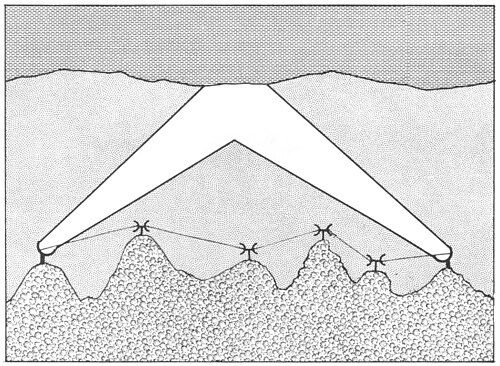

يمكن لنظام التشتت التروبوسفيري أن يغطي مسافات كبيرة (باللون الأبيض) بينما يتطلب نظام الترحيل بالميكروويف (الخطوط أدناه) محطات ترحيل متعددة بسبب محدودية خط الرؤية .
خليج بوسويل، ألاسكا، موقع وايت أليس، هوائي ومغذي التشتت التروبوسفيري.

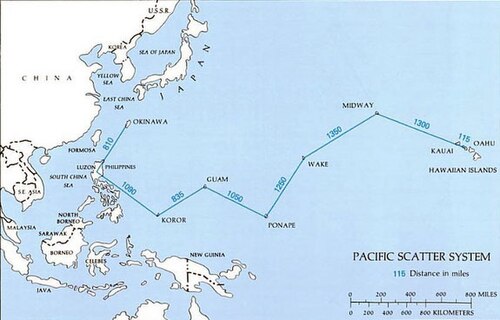

نظام التشتت في المحيط الهادئ

التشتت التروبوسفيري ، المعروف أيضًا باسم التشتت التروبوسفيري ، هو أسلوب للتواصل باستخدام إشارات الراديو الميكروية عبر مسافات كبيرة، تصل غالبًا إلى 500 كيلومتر (310 أميال) وأكثر، وذلك تبعًا لتردد التشغيل ونوع المعدات والتضاريس والعوامل المناخية. يعتمد هذا الأسلوب على ظاهرة التشتت التروبوسفيري، حيث تتشتت موجات الراديو ذات الترددات العالية جدًا (UHF) والترددات العالية جدًا (SHF) عشوائيًا أثناء مرورها عبر الطبقات العليا من التروبوسفير . تُرسل إشارات الراديو في حزمة ضيقة موجهة فوق الأفق مباشرةً باتجاه محطة الاستقبال. أثناء مرور الإشارات عبر التروبوسفير، يتشتت جزء من طاقتها عائدًا نحو الأرض، مما يسمح لمحطة الاستقبال بالتقاط الإشارة. [ 1 ]

عادةً، تنتقل الإشارات في نطاق ترددات الميكروويف في خطوط مستقيمة، ولذا فهي تقتصر على تطبيقات خط البصر ، حيث يمكن للمرسل رؤية جهاز الاستقبال. وتُحدَّد مسافات الاتصال بالأفق المرئي إلى حوالي 48-64 كيلومترًا (30-40 ميلًا) . يسمح التشتت التروبوسفيري بالاتصال عبر الميكروويف إلى ما وراء الأفق. وقد طُوِّر في خمسينيات القرن الماضي، واستُخدم للاتصالات العسكرية حتى حلت محله أقمار الاتصالات الصناعية إلى حد كبير في سبعينيات القرن نفسه.

نظراً لاضطراب طبقة التروبوسفير وارتفاع نسبة الرطوبة فيها، تنكسر إشارات الراديو المتناثرة فيها ، وبالتالي لا تستقبل هوائيات الاستقبال سوى نسبة ضئيلة من طاقة الراديو المرسلة. وتُعدّ ترددات الإرسال حول 2 جيجاهرتز الأنسب لأنظمة التشتت في التروبوسفير، حيث يتفاعل طول موجة الإشارة عند هذا التردد بشكل جيد مع المناطق الرطبة والمضطربة في التروبوسفير، مما يُحسّن نسبة الإشارة إلى الضوضاء .

ملخص

اكتشاف

قبل الحرب العالمية الثانية ، تنبأت نظرية الفيزياء الراديوية السائدة بوجود علاقة بين التردد والحيود، تشير إلى أن الإشارات الراديوية ستتبع انحناء الأرض، لكن قوة هذا التأثير ستتلاشى بسرعة، وخاصة عند الترددات العالية. وعلى الرغم من هذا الاعتقاد الشائع، فقد وقعت خلال الحرب حوادث عديدة تمكنت فيها إشارات الرادار عالية التردد من رصد أهداف على مسافات تتجاوز بكثير الحسابات النظرية. وعلى الرغم من هذه الحالات المتكررة للمدى الشاذ، لم تُدرس المسألة بجدية قط. [ 2 ]

في فترة ما بعد الحرب مباشرة، رُفعت القيود المفروضة على بناء أجهزة التلفزيون في الولايات المتحدة، وبيعت ملايين الأجهزة. وقد أدى ذلك إلى توسع سريع مماثل في عدد محطات التلفزيون الجديدة. واستنادًا إلى الحسابات نفسها التي استُخدمت خلال الحرب، رتبت لجنة الاتصالات الفيدرالية (FCC) تخصيصات الترددات لقنوات VHF وUHF الجديدة لتجنب التداخل بين المحطات. ولكن، ولدهشة الجميع، كان التداخل شائعًا، حتى بين المحطات المتباعدة جغرافيًا. ونتيجة لذلك، تم تعليق تراخيص المحطات الجديدة فيما يُعرف بـ"تجميد البث التلفزيوني" عام 1948. [ 2 ]

كانت مختبرات بيل من بين العديد من المنظمات التي بدأت بدراسة هذه الظاهرة، وخلصت إلى أنها نوع غير معروف سابقًا من الانعكاس عن طبقة التروبوبوز . وقد اقتصر هذا الانعكاس على الترددات العالية، في نطاقي الترددات فوق العالية والميكروويف، ولهذا السبب لم يُرصد قبل الحرب عندما كانت هذه الترددات خارج نطاق قدرة الأجهزة الإلكترونية الموجودة آنذاك. وعلى الرغم من أن الغالبية العظمى من الإشارة كانت تمر عبر طبقة التروبوسفير إلى الفضاء، إلا أن الكمية الضئيلة المنعكسة كانت مفيدة عند دمجها مع أجهزة إرسال قوية وأجهزة استقبال فائقة الحساسية. في عام 1952، بدأت شركة بيل تجاربها مع مختبرات لينكولن ، وهي مختبر أبحاث الرادار التابع لمعهد ماساتشوستس للتكنولوجيا . وباستخدام أجهزة إرسال الميكروويف القوية التابعة لشركة لينكولن وأجهزة الاستقبال الحساسة التابعة لشركة بيل، قاموا ببناء العديد من الأنظمة التجريبية لاختبار مجموعة متنوعة من الترددات وتأثيرات الطقس. عندما علمت شركة بيل كندا بالنظام، رأت أنه قد يكون مفيدًا لشبكة اتصالات جديدة في لابرادور ، فأخذت أحد الأنظمة إلى هناك لإجراء اختبارات في ظروف الطقس البارد. [ 2 ]

في عام ١٩٥٤، اكتملت نتائج سلسلتي الاختبارات، وبدأ إنشاء أول نظام تشتت تروبوسفيري، وهو نظام "بول فولت" الذي ربط أنظمة رادار "باينتري لاين" على طول ساحل لابرادور . وقد أدى استخدام التشتت التروبوسفيري إلى تقليل عدد المحطات من ٥٠ محطة تقوية ميكروويف منتشرة في البرية إلى ١٠ محطات فقط، جميعها موجودة في محطات الرادار. وعلى الرغم من ارتفاع تكلفة الوحدة، إلا أن تكلفة إنشاء الشبكة الجديدة كانت نصف تكلفة إنشاء نظام التقوية. وسرعان ما تبع نظام "بول فولت" أنظمة مماثلة مثل " وايت أليس" ، ومحطات تقوية على خط "ميد-كندا" وخط "ديو لاين" ، وخلال ستينيات القرن الماضي، عبر المحيط الأطلسي وأوروبا كجزء من نظام " إيه سي إي هاي " التابع لحلف الناتو .

يستخدم

استخدمت رياضة القفز بالزانة هوائيات مكافئة دائرية؛ أما الأنظمة اللاحقة فقد استخدمت بشكل عام إصدارات مربعة الشكل تُعرف أحيانًا باسم "اللوحات الإعلانية".

تُعدّ خسائر الانتشار عالية جدًا؛ إذ لا يتوفر عند جهاز الاستقبال سوى جزء من تريليون ( 10 × 10 ^ -12 ) من طاقة الإرسال. وهذا يستلزم استخدام هوائيات ذات كسب هوائي كبير للغاية . استخدم نظام القفز بالزانة الأصلي هوائيات طبق عاكسة مكافئة كبيرة ، ولكن سرعان ما استُبدلت بهوائيات لوحات الإعلانات التي كانت أكثر متانة، وهي ميزة مهمة نظرًا لوجود هذه الأنظمة غالبًا في مواقع قاسية. أُنشئت مسارات على مسافات تزيد عن 1000 كيلومتر (620 ميلًا) . تطلّب ذلك هوائيات يتراوح طولها من 9 إلى 36 مترًا (30 إلى 118 قدمًا) ومضخمات تتراوح من  1  كيلوواط إلى50  كيلوواط . كانت هذه أنظمة تناظرية قادرة على نقل عدد قليل من قنوات الصوت.

تطورت أنظمة التشتت التروبوسفيري على مر السنين. ومع استخدام أقمار الاتصالات لروابط الاتصال بعيدة المدى، تُستخدم أنظمة التشتت التروبوسفيري الحالية على مسافات أقصر من الأنظمة السابقة، وتستخدم هوائيات ومضخمات أصغر، وتتمتع بقدرات نطاق ترددي أعلى بكثير. تتراوح المسافات النموذجية بين 50 و250 كيلومترًا (31 و155 ميلًا) ، على الرغم من إمكانية تحقيق مسافات أكبر اعتمادًا على المناخ والتضاريس ومعدل نقل البيانات المطلوب. تتراوح أحجام الهوائيات النموذجية من 1.2 إلى 12 مترًا (3 أقدام و11 بوصة إلى 39 قدمًا و4 بوصات)، بينما تتراوح أحجام المضخمات النموذجية من     10  واط إلى2  كيلوواط . معدلات نقل البيانات تتجاوزيمكن تحقيق سرعة 20  ميجابت/ثانية باستخدام التكنولوجيا الحالية.

يُعدّ التشتت التروبوسفيري طريقةً آمنةً نسبيًا لانتشار الإشارات، إذ يُعدّ توجيه الطبق أمرًا بالغ الأهمية، مما يجعل اعتراض الإشارات صعبًا للغاية، لا سيما عند بثّها عبر المياه المفتوحة، الأمر الذي يجعلها جذابةً للغاية للمستخدمين العسكريين. وقد اتسمت الأنظمة العسكرية في الغالب بأنها أنظمة تروبوسفيرية ذات نطاق ترددي ضيق، حيث كانت تحمل قناة معلومات ذات نطاق ترددي ضيق فقط؛ عادةً ما يصل إلى 32 قناة تناظرية (بنطاق ترددي 4 كيلوهرتز ). أما الأنظمة العسكرية الحديثة فهي أنظمة "واسعة النطاق" لأنها تعمل  بقنوات بيانات رقمية تتراوح سرعتها بين 4 و16 ميجابت/ثانية.

تطلبت أنظمة التشتت التروبوسفيري المدنية، مثل شبكة اتصالات النفط التابعة لشركة بريتيش تيليكوم (BT) في بحر الشمال ، قنوات معلومات ذات سعة أعلى مما كان متاحًا باستخدام إشارات الراديو عالية التردد (من 3 إلى 30 ميجاهرتز )، قبل ظهور تقنية الأقمار الصناعية. وكانت أنظمة BT، المتمركزة في سكوسبره بجزر شتلاند ، ومورموند هيل في أبردينشاير، ورو براو بالقرب من سكاربورو ، قادرة على إرسال واستقبال 156 قناة تناظرية ( بعرض نطاق ترددي 4 كيلوهرتز ) للبيانات والاتصالات الهاتفية من وإلى منصات إنتاج النفط في بحر الشمال، باستخدام تقنية تعدد الإرسال بتقسيم التردد (FDMX) لدمج القنوات.

نظراً لطبيعة الاضطراب في طبقة التروبوسفير، تم استخدام مسارات انتشار ذات تنوع رباعي لضمانبلغت موثوقية الخدمة 99.98% ، أي ما يعادل حوالي 3 دقائق من التوقف شهريًا بسبب انقطاع الإشارة. تطلّبت أنظمة التوزيع المكاني والاستقطابي الرباعي هوائيين طبقيين منفصلين (يفصل بينهما عدة أمتار) وبوقين تغذية مختلفي الاستقطاب - أحدهما يستخدم الاستقطاب الرأسي والآخر يستخدم الاستقطاب الأفقي. هذا يضمن بقاء مسار إشارة واحد على الأقل مفتوحًا في أي وقت. تُعاد تجميع الإشارات من المسارات الأربعة المختلفة في جهاز الاستقبال، حيث يقوم مصحح الطور بإزالة فروق الطور لكل إشارة. نتجت فروق الطور عن اختلاف أطوال مسارات كل إشارة من المرسل إلى المستقبل. بعد تصحيح الطور، يمكن دمج الإشارات الأربع جمعيًا.

شبكات الاتصالات المبعثرة في طبقة التروبوسفير

وقد استُخدمت ظاهرة التشتت التروبوسفيري لبناء روابط اتصالات مدنية وعسكرية في عدد من أنحاء العالم، بما في ذلك:

قيادة الحلفاء في أوروبا (ACE High band)، حلف شمال الأطلسي
نظام الاتصالات اللاسلكية العسكرية والإنذار المبكر التابع لحلف الناتو في جميع أنحاء أوروبا من الحدود النرويجية السوفيتية إلى الحدود التركية السوفيتية.
بي تي (شركة الاتصالات البريطانية)، المملكة المتحدة
المملكة المتحدة - من شتلاند إلى مورموند هيل
برج المراقبة في برلين ، ألمانيا الغربية
تورفهاوس برلين، كلينز برلين في زمن الحرب الباردة
شركة الاتصالات البرتغالية ، البرتغال
سيرا دي نوغيرا ​​(شمال شرق البرتغال) إلى أرتزامندي (جنوب غرب فرنسا)
شركة CNCP للاتصالات ، كندا
تسيجيتشيك إلى جالينا هيل، مدينة كينو
هاي ريفر - بورت راديوم - نقطة ليدي فرانكلين
كوبا - فلوريدا
من غوانابو إلى مدينة فلوريدا
مكاتب المشاريع - شركة AT&T ، الولايات المتحدة الأمريكية
يُستخدم مصطلح " مكاتب المشاريع" أحيانًا للإشارة إلى العديد من المرافق المتينة التي تتولى شركة AT & T صيانتها في ولايات منتصف المحيط الأطلسي منذ منتصف القرن العشرين، وذلك لإيواء مشاريع الشركة الجارية وغير المعلنة. بدأت AT&T ببناء مكاتب المشاريع في ستينيات القرن الماضي . ومنذ انطلاق برنامج مكاتب المشاريع، فضّلت الشركة عدم الكشف عن طبيعة الأعمال التي تُجرى فيها، إلا أنها وصفتها بأنها مرافق مركزية . [ 3 ] [ 4 ] [ 5 ]
أبراج تكساس - رادارات الدفاع الجوي، القوات الجوية الأمريكية
كانت أبراج تكساس عبارة عن ثلاث منشآت رادارية قبالة الساحل الشرقي للولايات المتحدة، استخدمتها القوات الجوية الأمريكية للمراقبة خلال الحرب الباردة . وقد صُممت على غرار منصات حفر النفط البحرية التي استُخدمت لأول مرة قبالة سواحل تكساس ، وظلت تعمل من عام 1958 إلى عام 1963.
هوية البرجموقعوحدة التوظيفمحطة البر الرئيسيملحوظات
TT-1كاشز ليدج قبالة ساحل نيو هامبشاير 42°53′ شمالاً 68°57′ غرباً / 42.883° شمالاً 68.950° غرباً / 42.883؛ -68.950لم يتم بناؤها
TT-2جورجز بانك قبالة كيب كود 41°45′0.00″ شمالاً 67°46′0.00″ غرباً / 41.7500000° شمالاً 67.7666667° غرباً / 41.7500000; -67.7666667السرب الراداري 762محطة ترورو الجويةتم إخراجها من الخدمة عام 1963
TT-3نانتوكيت شولز 40°45′00.00″ شمالاً 69°19′0.00″ غرباً / 40.7500000° شمالاً 69.3166667° غرباً / 40.7500000; -69.3166667السرب الراداري 773مونتوك إيه إف إستم إخراجها من الخدمة عام 1963
تي تي-4قبالة جزيرة لونغ بيتش، نيو جيرسي 39°48′ شمالاً 72°40′ غرباً / 39.800° شمالاً 72.667° غرباً / 39.800; -72.667السرب الراداري 646قاعدة هايلاندز الجويةانهار (1961)
تي تي-5براونز بانك جنوب نوفا سكوتيا 42°47′ شمالاً 65°37′ غرباً / 42.783° شمالاً 65.617° غرباً / 42.783؛ -65.617لم يتم بناؤها
خط ميد كندا ، كندا
سلسلة من خمس محطات (070، 060، 050، 415، 410) في أونتاريو وكيبيك حول خليج هدسون السفلي . تم بناء سلسلة من ست محطات في لابرادور وكيبيك بين خليج غوس وسيبت إيل بين عامي 1957 و1958. [ 8 ]
خط باينتري ، القفز بالزانة ، كندا
كان Pole Vault عبارة عن سلسلة من أربعة عشر محطة توفر الاتصالات لمحطات الرادار على الساحل الشرقي لخط باينتري الأمريكي/الكندي، الممتد من N-31 خليج فروبشر ، جزيرة بافين إلى N-22 سانت جونز، نيوفاوندلاند .
وايت أليس / خط الإنذار المبكر / تدريب الإنذار المبكر (حقبة الحرب الباردة )، الولايات المتحدة / كندا
شبكة اتصالات عسكرية ومدنية سابقة تضم ثمانين محطة تمتد على طول الساحل الغربي من بورت هاردي في جزيرة فانكوفر شمالًا إلى جزيرة بارتر (BAR)، وغربًا إلى شيميا في ألاسكا (SYA) في جزر ألوشيان (على بعد بضع مئات من الأميال فقط من الاتحاد السوفيتي )، وشرقًا عبر القطب الشمالي الكندي إلى جرينلاند . تجدر الإشارة إلى أن بعض المحطات لم تكن تعمل بتقنية التشتت التروبوسفيري، ولكن العديد منها كان كذلك. كما شملت الشبكة مركزًا تدريبيًا لشبكة وايت أليس/خط الإنذار المبكر للتشتت التروبوسفيري، يقع بين بيكاتونيكا وستريتور في ولاية إلينوي .
خط ديو (حقبة ما بعد الحرب الباردة )، الولايات المتحدة / كندا
العديد من شبكات التشتت التروبوسفيري التي توفر الاتصالات لسلسلة رادارات الدفاع الجوي الواسعة في أقصى شمال كندا والولايات المتحدة.
نظام راديو شمال الأطلسي (NARS) ، حلف شمال الأطلسي
شبكة الدفاع الجوي لحلف الناتو تمتد من قاعدة سلاح الجو الملكي البريطاني فيلينغديلز ، مروراً بمورموند هيل، المملكة المتحدة ، وسورنفيلي ( جزر فارو )، وهوفن، أيسلندا، إلى كيفلافيك DYE-5، روكفيل .
تشتت التروبوسفير الأوروبي - الجيش (ET-A)، جيش الولايات المتحدة
شبكة تابعة للجيش الأمريكي تمتد من قاعدة سلاح الجو الملكي البريطاني في فيلينغديلز إلى شبكة في ألمانيا ومحطة واحدة في فرنسا ( ميزون فورت ). بدأت الشبكة نشاطها في عام 1966. [ 9 ]
نظام الاتصالات المتوسطية 486L (MEDCOM)، القوات الجوية الأمريكية
شبكة تغطي الساحل الأوروبي للبحر الأبيض المتوسط ​​من سان بابلو ، إسبانيا، غربًا إلى قاعدة إنجرليك الجوية ، تركيا ، شرقًا، ومقرها الرئيسي في رينغستيد، دورست ، إنجلترا . تم تشغيلها بتكليف من القوات الجوية الأمريكية عام 1966. [ 10 ] : منطقة الاتصالات الإسبانية
سلاح الجو الملكي البريطاني
الاتصالات مع القوات البريطانية في ألمانيا ، والتي تمتد من سوينجيت، كينت إلى لامرسدورف في ألمانيا.
قضبان نظام Troposphären-Nachrichten ، حلف وارسو

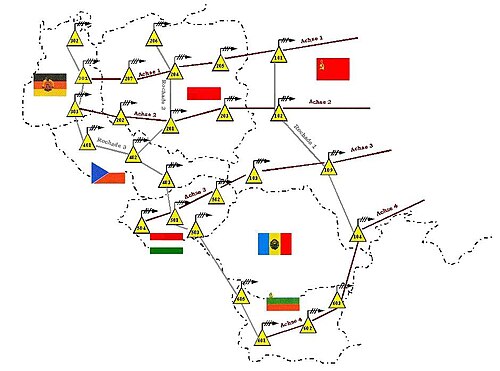

خريطة شبكة تشتت التروبوسفير BARS
شبكة تشتت التروبوسفير التابعة لحلف وارسو تمتد من قرب روستوك في جمهورية ألمانيا الديمقراطية، وتشيكوسلوفاكيا ، والمجر، وبولندا، وبيلاروسيا (الاتحاد السوفيتي)، وأوكرانيا (الاتحاد السوفيتي) ، وبلغاريا .
خادم TRRL، الاتحاد السوفيتي
شبكة سوفيتية تمتد عبر الاتحاد السوفيتي . [ 11 ] [ 12 ]
 الهند - الاتحاد السوفيتي
وصلة UHF التروبوسفيرية بين الهند والاتحاد السوفيتي على طابع بريدي هندي صدر عام 1982
قسم واحد من سريناغار ، كشمير ، الهند إلى دانغارا ، طاجيكستان ، الاتحاد السوفيتي.
القوات الجوية الهندية ، الهند
جزء من شبكة الدفاع الجوي التي تغطي القواعد الجوية الرئيسية ومنشآت الرادار ومواقع الصواريخ في شمال ووسط الهند. ويجري التخلص التدريجي من هذه الشبكة لاستبدالها بأنظمة اتصالات أكثر حداثة تعتمد على الألياف الضوئية. [ 13 ]
روبي السلام، تهجئة الكلمات، شبكة السلام، الدولة الإمبراطورية الإيرانية
شبكة دفاع جوي أنشأتها الولايات المتحدة قبل الثورة الإسلامية عام 1979. قامت شركة سبيل آوت ببناء شبكة رادار واتصالات في شمال إيران. وقامت شركة بيس  روبي ببناء شبكة دفاع جوي أخرى في الجنوب، وقامت شركة بيس  نت بدمج الشبكتين. [ 14 ] [ 15 ]
البحرين - الإمارات العربية المتحدة
نظام تشتت تروبوسفيري يربط المنامة ، البحرين ، بدبي ، الإمارات العربية المتحدة .
القوات الجوية السلطانية العمانية ، سلطنة عمان
نظام اتصالات تروبوسفيري يوفر الاتصالات العسكرية للقوات الجوية السابقة لسلطان عمان (الآن القوات الجوية الملكية العمانية) في جميع أنحاء سلطنة عمان .
القوات الجوية الملكية السعودية ، المملكة العربية السعودية
شبكة تشتت تروبوسفير تابعة للقوات الجوية الملكية السعودية تربط القواعد الجوية الرئيسية والمراكز السكانية في المملكة العربية السعودية .
اليمن ، اليمن
نظام واحد يربط صنعاء بصعدة .
الشرفة الخلفية ونظام الاتصالات المتكاملة واسعة النطاق (IWCS)، الولايات المتحدة
شبكتان تديرهما الولايات المتحدة تربطان القواعد العسكرية في تايلاند وجنوب فيتنام . كانت المحطات موجودة في بانكوك ، قاعدة أوبون للقوات الجوية الملكية التايلاندية ، بليكو ، نها ترانج ، جبل فونج تشوا ( 13°44′31″N 109°11′46″E / 13.742°N 109.196°E / 13.742;109.196 ) كوي نهون ، مرفق جبل القرد دا نانغ ، قاعدة فو باي القتالية ، خط العلاقات العامة ( 11°52′05″N 108°32′49″E / 11.868°N 108.547°E / 11.868; 108.547 ) بالقرب من دا لات ، جبل هون كونغ An Khê ، فو لام ( 10°45′07″N 106°37′37″E / 10.752 درجة شمالاً 106.627 درجة شرقًا / 10.752؛ 106.627 ) سايجون , في سي هيل ( 10°21′36″N 107°04′05″E / 10.36°N 107.068°E / 10.36; 107.068 ) فونج تاو وكان ثو . [ 16 ]
فيل تاي أوكي، تايوان
نظام يربط تايوان بالفلبين وأوكيناوا . [ 17 ]​
شبكة كابل آند وايرلس الكاريبية
أنشأت شركة كيبل آند وايرلس وصلة تروبوسفيرية في عام 1960، تربط باربادوس ببورت أوف سبين في ترينيداد. وتم توسيع الشبكة جنوبًا إلى جورج تاون في غيانا عام 1965. [ 18 ] [ 19 ]
شبكات التشتت التروبوسفيري اليابانية، اليابان
شبكتان تربطان الجزر اليابانية من الشمال إلى الجنوب.

أنظمة الاتصالات التكتيكية عبر التروبوسفير

نظام الاتصالات المتنقلة "هورايزون" البيلاروسي بتقنية التشتت التروبوسفيري

بالإضافة إلى الشبكات الدائمة المفصلة أعلاه، تم إنتاج العديد من الأنظمة التكتيكية المتنقلة من قبل عدة دول: [ 20 ]

أنظمة التشتت التروبوسفيري السوفيتية/الروسية
منيرتي R-423 -1 العميد-1/R-423-2A العميد-2A/R-423-1KF
منيرتي R-444 إيشيلون / آر-444-7,5 إيشيلون د
MNIRTI R-420 Atlet-D
نيرتي R-417 باجيت /R-417S باجيت إس
NPP Radiosvyaz R-412 A/B/F/S TORF
منيرتي R-410 /R-410-5,5/R-410-7,5 أتليت / الباتروس
MNIRTI R-408 /R-408M ​​Baklan
أنظمة التشتت التروبوسفيري لجمهورية الصين الشعبية (PRoC) وجيش التحرير الشعبي (PLA)
نظام الاتصالات التروبوسفيري CETC TS-504
نظام الاتصالات التروبوسفيري CETC TS-510 /GS-510
أنظمة التشتت التروبوسفيري الغربية
نظام الاتصالات AN/TRC-97 بتقنية التشتت التروبوسفيري
AN/TRC-170 محطة راديو الميكروويف ذات التشتت التروبوسفيري [ 21 ]
نظام الاتصالات AN/GRC-201 بتقنية التشتت التروبوسفيري
AN/TRC-245 الجيل التالي من أجهزة التشتت التروبوسفيري

نظام الموجات الدقيقة TRC-170 تروبو سكاتر التابع للجيش الأمريكي

يستخدم الجيش الأمريكي والقوات الجوية أنظمة التشتت التروبوسفيري التكتيكية التي طورتها شركة رايثيون للاتصالات بعيدة المدى. تأتي هذه الأنظمة بتكوينين: التكوين الأصلي "التروبوسفيري الثقيل"، وتكوين أحدث "التروبوسفيري الخفيف". توفر هذه الأنظمة أربع قنوات جماعية متعددة الإرسال وتشفيرًا رئيسيًا، بالإضافة إلى 16 أو 32 خط هاتف تناظري محلي. كما يستخدم سلاح مشاة البحرية الأمريكية الجهاز نفسه، وإن كان بإصدار أقدم.
