AN/AAQ-28 إضاءة
جراب الاستهداف

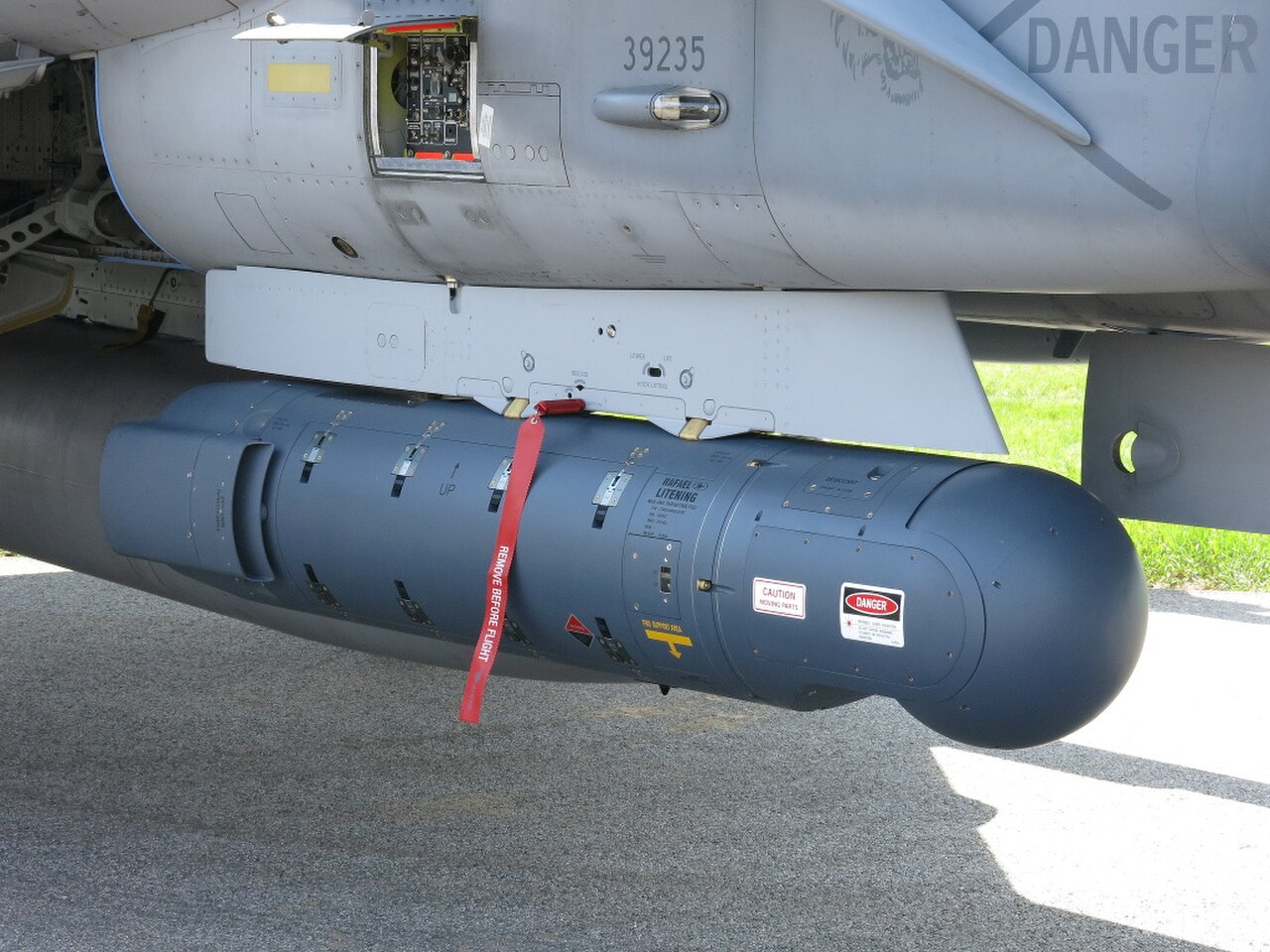

جراب لايتنينغ مثبت على طائرة Saab JAS-39C التابعة للقوات الجوية التشيكية
حالةقيد الاستخدام
معلومات التصنيع
الشركة المصنعة
قدَّمفبراير 2000 ( 2000-02 )
تحديد
طول2.2 متر (7.2 قدم)
القطر40.6 سم (16.0 بوصة)
وزن208 كجم (459 رطل)
الاستخدام
مستخدمة بواسطة الطائراتانظر استخدام الطائرات
مستخدمة حسب البلدانظر المشغلين
المتغيرات
لايتنينغ II/ER/AT
  • لايتننج G4
  • لايتنينغ SE
  • لايتنينغ 3
  • ريسيلايت / ريسيلايت XR
  • لايتنينغ 5
حاضن لايتنينغ مثبت أسفل طائرة ماكدونيل دوغلاس إف/إيه-18 هورنت التابعة لسلاح مشاة البحرية الأمريكية

إن نظام الاستهداف AN/AAQ-28 Litening هو نظام استهداف دقيق متقدم يعمل حاليًا مع مجموعة كبيرة ومتنوعة من الطائرات في جميع أنحاء العالم. تم إجراء البحث والتطوير لنظام Litening لأول مرة بواسطة قسم الصواريخ التابع لشركة Rafael Advanced Defense Systems في إسرائيل، مع الانتهاء لاحقًا من Litening I للاستخدام في القوات الجوية الإسرائيلية .

تزيد تقنية لايتنينغ بشكل كبير من فعالية الطائرة القتالية أثناء النهار والليل وفي ظل الظروف الجوية في الهجوم على الأهداف البرية والجوية [1] بمجموعة متنوعة من الأسلحة البعيدة (أي القنابل الموجهة بالليزر والقنابل التقليدية والأسلحة الموجهة بنظام تحديد المواقع العالمي). تم بيع الكبسولة الألف في أكتوبر 2010. [2]

سمات

إن Litening عبارة عن وحدة استهداف متكاملة يتم تركيبها خارجيًا على الطائرة. تحتوي وحدة الاستهداف على مستشعر الأشعة تحت الحمراء عالي الدقة (FLIR) الذي يعرض صورة الأشعة تحت الحمراء للهدف لطاقم الطائرة؛ ولديها قدرة بحث واسعة المجال وقدرة على الاستحواذ/الاستهداف في مجال رؤية ضيق للأهداف بحجم ساحة المعركة. تحتوي الوحدة أيضًا على كاميرا CCD تستخدم للحصول على صور للهدف في الجزء المرئي من الطيف الكهرومغناطيسي. يعمل مستشعر الملاحة بالقصور الذاتي على المحور على إنشاء خط رؤية وقدرة على تحديد خط الرؤية تلقائيًا .

تم تجهيز الكبسولة بجهاز تحديد الهدف بالليزر لتوصيل الذخائر الموجهة بالليزر بدقة. يوفر جهاز تحديد المدى بالليزر معلومات لأنظمة الطيران المختلفة، على سبيل المثال، تحديثات الملاحة وتسليم الأسلحة وتحديثات الهدف. تتضمن كبسولة الاستهداف جهاز تتبع هدف تلقائي لتوفير تتبع هدف مستقر آليًا بالكامل على ارتفاعات وسرعات جوية ونطاقات مائلة متوافقة مع مناورات توصيل الأسلحة التكتيكية. تعمل هذه الميزات على تبسيط وظائف اكتشاف الهدف والتعرف عليه، وتسمح بمهاجمة الأهداف بأسلحة موجهة بدقة بمرور واحد.

خلفية

بدأ برنامج البحث والتطوير في قسم الصواريخ التابع لشركة Rafael Advanced Defense Systems في إسرائيل، مع استكمال تطوير Litening I للاستخدام في القوات الجوية الإسرائيلية . في عام 1995، تعاونت شركة Northrop Grumman Corporation مع Rafael لمزيد من التطوير وبيع جراب Litening، ووصل إلى IOC في نفس العام. [3]

لايتنينغ II/ER/AT

استكملت شركة نورثروب جرومان كوربوريشن وشركة رافائيل لأنظمة الدفاع المتقدمة تحسينات المنتج على "الكبسولة الأساسية" بما في ذلك الجيل الثالث من FLIR وعلامات الليزر وترقيات البرامج (Litening II) التي تم نشرها في بداية عام 1999.

استبدلت شركة نورثروب جرومان ورافائيل لأنظمة الدفاع المتقدمة لاحقًا جهاز FLIR "320x256" بأحدث التقنيات FLIR "640x512". وقد وسع هذا الجهاز، المعروف باسم Litening ER، نطاق اكتشاف الهدف وتم تشغيله في عام 2001. أما أحدث إصدار، Litening AT، فهو قيد الإنتاج وتم تشغيله في عام 2003. كما أنه يوسع نطاق اكتشاف الهدف والتعرف عليه، ويحسن دقة توليد إحداثيات الهدف، ويوفر إشارات متعددة للأهداف. [4]

تتميز Litening AT بحجرة توصيل وتشغيل مصممة لاستيعاب مجموعة كبيرة ومتنوعة من وصلات البيانات وأجهزة التسجيل. توفر إمكانية وصلة البيانات Plug and Play II نطاقًا متزايدًا وتسجيلًا رقميًا للبيانات وخيارًا لدمج الاتصالات الآمنة ثنائية الاتجاه عبر أجهزة الراديو ذات التردد العالي للغاية (UHF). كانت وصلة البيانات Plug and Play I من Litening، التي تم تقديمها في عام 2003، أول وصلة بيانات يتم دمجها في جراب استهداف من الجيل الثالث. [5]

لايتننج G4

تم إضافة أجهزة استشعار جديدة لتحسين التعرف على الهدف وغيرها من ميزات التعرف على الهدف وتحديده المتقدمة. يوفر Litening G4 تحسينات كبيرة من حيث نطاق التعرف وجودة الصورة بسبب قدرة التصوير AVP من Rafaels. [6] تتضمن تقنيات G4 جهازًا كاملًا 1Kx1K للأمام بالأشعة تحت الحمراء وجهازًا مقترنًا بالشحن، بالإضافة إلى أجهزة استشعار التصوير بالليزر بالأشعة تحت الحمراء ذات الموجة القصيرة، ورموز الألوان، وتحسين المتتبع والتكبير المحسن. تتوفر تقنية وقدرة Litening Gen 4 أيضًا في شكل مجموعة تسمح للمستخدمين بترقية كبسولات Litening الموجودة حاليًا. القوات الجوية الملكية الدنماركية هي أول شريك دولي يتسلم كبسولات G4. أعلنت شركة Rafael Advanced Systems عشية DefExpo 2014 عن طلب كبير لأكثر من 150 كبسولة استهداف Litening لأسطول الطائرات المقاتلة التابعة للقوات الجوية الهندية. تم اختيار وحدات Litening G4 من قبل القوات الجوية الهندية لطائراتها المقاتلة في الخطوط الأمامية، بما في ذلك Su-30 MKI وMiG-29 وغيرها. [7]

لايتنينغ SE

توفر Litening SE تحديد المدى بالليزر والتعيين لدعم توصيل الأسلحة والوظائف الملاحية وتسجيل وربط البيانات والصور المولدة. يتضمن هذا الإصدار وحدة توصيل بيانات رقمية ثنائية الاتجاه من نوع Plug-N-Play (PnP) III(TM) داخل الكبسولة. يتم تسليم الكبسولات كجزء من برنامج Advanced Targeting Pod – Sensor Enhancement (ATP-SE) التابع للقوات الجوية الأمريكية. [8]

لايتنينغ 3

كما يوفر نظام Litening III، المستخدم في طائرات Tejas التابعة للقوات الجوية الإسرائيلية ، و AMX التابعة للقوات الجوية الإيطالية ، وطائرات Typhoon التابعة للقوات الجوية الملكية البريطانية ، التقاط الصور الثابتة لمهام الاستطلاع بالإضافة إلى قدرات الاستهداف الموجودة في الطرز الأخرى. [9]

ريسيلايت / ريسيلايت XR

نسخة معززة من جراب Litening للاستخدام على الطائرات بدون طيار مثل Predator B أو مدمجة مباشرة في طائرة مأهولة، بالإضافة إلى أنها تتضمن كاميرات متعددة الأطياف وقنوات اتصال بنطاق C وXU لنقل تغذية الاستطلاع. يشتمل RecceLite XR على التحسينات من جراب Litening 5. [10]

لايتنينغ 5

يُعد Litening 5 أحدث إصدار من البود الذي تم طرحه في عام 2019. وهو يحسن دقة كاميرات الأشعة تحت الحمراء ذات الموجات القصيرة والمتوسطة ويقدم رادارًا بفتحة تركيبية بمدى 100 كيلومتر. [11] يتم تقديم Litening 5 للخدمة على طائرات Saab JAS 39 Gripen و Eurofighter Typhoon . [12]

التطورات المستقبلية

ترى رافائيل سوقًا متزايدًا في المستقبل بسبب الانتقال إلى منصات التخفي التي يجب أن تحتوي على أنظمة استهداف مدمجة. في عام 2013، كانت الشركة تطور نموذجًا جديدًا للتنافس على متطلبات F-35. [13] في الوقت الحاضر، تحتوي طائرات F-35 على ما يعادل Lockheed Martin Sniper XR يسمى EOTS (نظام الاستهداف الكهروضوئي) المدمج [14] ومن الدفعة 4 نظام EOTS المتقدم مع كاميرات محسنة. [15] ومع ذلك، في عام 2020، أدى تسليم نموذج أولي من طراز F-35I إلى سلاح الجو الإسرائيلي مع تغطية فتحات EOTS إلى تغذية التكهنات بأن F-35I ستدمج نسخة من Litening 5 على ترقية EOTS المتقدمة. [16]

الخصائص العامة

  • الوظيفة الأساسية: الملاحة والاستهداف بالأشعة تحت الحمراء/الكهربائية البصرية [17]
  • المقاول الرئيسي: شركة رافائيل / شركة نورثروب جرومان.
  • الطول: 2.20 متر (7.2 قدم)
  • القطر: 40.6 سم (16.0 بوصة)
  • الوزن: 208 كجم (459 رطل)
  • أجهزة الاستشعار: جهاز كشف الأشعة تحت الحمراء، وكاميرا CCD-TV، وجهاز تحديد المدى بالليزر الآمن للعين، وجهاز تحديد الليزر.
  • دقة المستشعر (بالنسبة لـ Litening III): CCD (tv): 1K × 1K؛ FLIR: 640×480.
  • تاريخ التقديم: فبراير 2000.
  • تكلفة الوحدة: 1.4 مليون دولار.

استخدام الطائرات

المشغلين

المشغلين الحاليين

 الأرجنتين
 البرازيل
 تشيلي
 كولومبيا
 الجمهورية التشيكية
 الدنمارك
 فنلندا
 ألمانيا

وحدات Litening II المقدمة من مشروع مشترك بين Rafael/ Zeiss Optronik

 اليونان
 هنغاريا
 الهند
 إسرائيل
 إيطاليا
 كازاخستان
 هولندا
 البرتغال
 رومانيا
 سنغافورة
 جنوب أفريقيا
 إسبانيا
 السويد
 تايلاند
 المملكة المتحدة

تم توفير وحدات Litening III RD & EF من قبل شركة Ultra Electronics Limited

 الولايات المتحدة
 فنزويلا

المشغلين السابقين

 أستراليا

أنظمة قابلة للمقارنة
