مدفع بحري من طراز QF عيار 4.7 بوصة من النوع الأول إلى الرابع

📅 آخر تحديث: ٣ أغسطس ٢٠٢٦
✍️ نُشر في: ٣ أغسطس ٢٠٢٦
📷 يحتوي على 13 صور
الموسوعة الحرة

كانت مدافع QF عيار 4.7 بوصة من طرازات Mks I وII وIII وIV [ ملاحظة 4 ] عائلة من المدافع البريطانية سريعة الإطلاق عيار 4.724 بوصة (120 ملم) المستخدمة في الدفاع البحري والساحلي ، والتي ظهرت في أواخر ثمانينيات وتسعينيات القرن التاسع عشر، وخدمت في أساطيل بحرية من دول مختلفة. كما تم تركيبها على عربات ذات عجلات لتزويد الجيش البريطاني بمدفع بعيد المدى. جميعها مزودة بماسورة طولها 40 عيارًا .

صُمم المدفع في الأصل ليحل محل المدافع البحرية القديمة من طراز BL عيار 5 بوصات (127  ملم) . وقد تم تحسينه ليتوافق مع المواد الدافعة الحديثة عديمة الدخان ، مثل الكوردايت ، وكان من الممكن تعبئته وإطلاقه بسرعة أكبر بكثير من مدفع BL عيار 5 بوصات مع إطلاق قذيفة أخف وزنًا بقليل.

التصميم والتطوير

صُممت هذه المدافع وصُنعت بواسطة شركة إلسويك للذخائر ، التابعة لشركة أرمسترونغ ويتوورث . وقد طُوّرت للاستفادة من تقنية " QF " الجديدة، التي تعتمد على تحميل شحنة الوقود الدافعة في غلاف نحاسي مزود بكبسولة إشعال مدمجة في قاعدته. وقد أتاح ذلك معدل إطلاق نار أسرع من نظام "التحميل الخلفي" الأقدم، حيث كان يتم تحميل الوقود الدافعة في أكياس قماشية، ثم يُركّب أنبوب احتكاك أو صدم منفصل في المؤخرة لإطلاق النار. وقد أحكم الغلاف النحاسي إغلاق المؤخرة، مما سمح بآلية أخف وزنًا، وفي الوقت نفسه، ألغى الحاجة إلى غسل أو مسح أي شظايا متبقية من الطلقة السابقة، والتي قد تُشعل الشحنة (التي كانت آنذاك من البارود الأسود ) قبل الأوان. وقد أثبت مبدأ "QF" نجاحه مع مدفع هوتشكيس QF عيار 3 أرطال الأصغر حجمًا، ومدافع نوردنفلت QF عيار 3 و6 أرطال بدءًا من عام 1885.

أُطلق على أول مدفع سريع الإطلاق من هذه الفئة اسم "النمط م" في إلسويك، وقُدِّم إلى الأميرالية عام 1886. [ 5 ] صُمِّم في البداية لقذيفة وزنها 36 رطلاً (16 كجم)، ثم زاد وزنها إلى 45 رطلاً (20 كجم) بعد تجارب مكثفة. [ 6 ] في الواقع، لم تعتمده المملكة المتحدة، بل إيطاليا تحت اسم M1889 (انظر أدناه). [ 5 ]

سرعان ما أصبحت هذه المدافع سلعة تصديرية رئيسية، ولذا كان  عيارها الفعلي 4.724 بوصة (120 ملم) لتلبية متطلبات القوات البحرية التي اعتمدت النظام المتري: 4.7  بوصة هو تقريب يُستخدم في التسمية البريطانية. كانت المدافع، من مارك 1 إلى مارك 3، تُعرف بالنمط P والنمط Q والنمط T على التوالي وفقًا لتسمية إلسويك. اختلفت المدافع الثلاثة في تفاصيل بنائها، لكنها كانت من نوعي الأنبوب والحلقة . اختلف مارك 4 عن هذه المدافع بإضافة عنصر ملفوف بسلك إلى بنيته. عند بنائها لأول مرة، استخدمت جميعها مؤخرة لولبية ثلاثية الحركة ، وتم تعديل بعضها لاحقًا بتعديل اللولب ثلاثي الحركة ليصبح من النوع الفرعي "A"، أو بتركيب مؤخرة أحادية الحركة ("النوع B"). أُعيد ترقيم مدافع الجيش التي عُدّلت لاستخدام شحنة مغلفة بغطاء فولاذي 3 بوصات (بدلاً من النحاس الأصفر الأكثر شيوعًا ) لإغلاق المؤخرة، إلى مارك 6. [ 5 ]

خدمة المملكة المتحدة

خدمة البحرية الملكية

استخدمت السفن الحربية البريطانية من طراز ما قبل الدريدنوت والطرادات في تلك الفترة هذه المدافع. بلغ إجمالي الإنتاج 154 مدفعًا من طراز مارك 1، و91 مدفعًا من طراز مارك 2، و338 مدفعًا من طراز مارك 3، و584 مدفعًا من طراز مارك 4. استلمت البحرية الملكية 776 مدفعًا منها مباشرةً، بينما نقل الجيش 110 مدافع أخرى إلى البحرية.

تخلت كاسحات الألغام من فئة لاتونا عن مدافعها لإنتاج مدافع مضادة للطائرات ذات زاوية عالية للدفاع عن لندن. [ 5 ]

بحلول الحرب العالمية الأولى ، أصبحت المدافع قديمة الطراز بالنسبة لاستخدام السفن الحربية، ولكن تم إعادة تركيب العديد منها على السفن التجارية وسفن نقل الجنود للدفاع ضد غواصات العدو وسفن الإغارة التجارية.

الخدمة في الجيش البريطاني

في الخدمة البرية، تم تركيب أعداد محدودة منها لاستخدامها كمدفعية ساحلية ثابتة . إضافةً إلى ذلك، تم تركيب بعض مدافع مارك 4 على عربات مدافع معدلة من طراز 40-Pr Rifled Breech Loading لاستخدامها من قبل بطاريات المدفعية الملكية للحامية (المتطوعين) منذ أوائل القرن العشرين. وقد تسلمت كتيبة المدفعية الملكية الأولى للحامية (المتطوعين) في أيرشاير وغالاوي عددًا من هذه المدافع عام 1903 لتزويد بطارياتها الثقيلة الثلاث بالأسلحة. [ 7 ] كانت هذه البطاريات شبه متنقلة ومجهزة بعربات جرّ، يمكن جرّها بواسطة الخيول أو جرارات المدفعية. واستمر استخدامها مع وحدات المدفعية التابعة للقوات الإقليمية ، حيث استُخدم بعضها حتى الحرب العالمية الأولى.

حرب البوير الثانية (1899-1902)

مدفع على عربة "بيرسي سكوت" في معركة كولينسو

في البداية، تفوقت مدفعية البوير بعيدة المدى على القوات البريطانية في حرب البوير الثانية . فقام الكابتن بيرسي سكوت، من سفينة إتش إم إس تيريبيل، بتجهيز قواعد حصار خشبية ثابتة مؤقتة لمدفعين عيار 4.7 بوصة (120 ملم) من دفاعات كيب تاون الساحلية، لمواجهة مدفع " لونغ توم " الخاص بالبوير خلال حصار ليديسميث في الفترة 1899-1900. [ 8 ] ثم قام الكابتن سكوت بتصميم عربة متحركة مؤقتة لمدافع عيار 4.7 بوصة، تم نقلها من قواعدها الساحلية أو البحرية الثابتة المعتادة، لتزويد الجيش بمدفع ميداني ثقيل. كانت هذه العربات المؤقتة تفتقر إلى مخمدات الارتداد، ولذلك كان من الضروري استخدام أحذية جرّ وربط العربة بكابل إلى نقطة قوية أمام المدفع للسيطرة على الارتداد. [ 8 ] كان طاقم البحرية الملكية يشغل هذه العربات، وكانت تتطلب ما يصل إلى 32 ثورًا لتحريكها. [ 8 ]

الحرب العالمية الأولى

حملة جنوب غرب أفريقيا (1914-1915)

في الرمال، حملة جنوب غرب أفريقيا ، الحرب العالمية الأولى. لاحظ الثيران.

استخدمت القوات الجنوب أفريقية المدافع نفسها المثبتة على عربات "بيرسي سكوت" ضد القوات الألمانية في حملة جنوب غرب أفريقيا خلال الحرب العالمية الأولى. تم إنزال المدافع في خليج لوديريتز في أكتوبر 1914، ثم في خليج والفيش في فبراير 1915، ونُقلت إلى الداخل عبر الصحراء لدعم القوات الجنوب أفريقية.

الجبهة الغربية (1914-1917)

مدفع على عربة من طراز Mk I "Woolwich"، وادي السجق ، معركة السوم 1916
الألمان يحملون مدفع QF الذي تم الاستيلاء عليه، على عربة "وولويتش"، في بلجيكا

تم إرسال ما يصل إلى 92 مدفعًا من طراز QF عيار 4.7 بوصة على عربات Mk I " Woolwich " الأكثر حداثة والتي يعود تاريخها إلى يونيو 1900 مع مخمدات ارتداد فعالة جزئيًا (12 بوصة)، وعلى عربات "محولة" أثقل من مدافع RML القديمة عيار 40 رطلاً ، إلى فرنسا مع وحدات المدفعية الملكية للحامية ، ومعظمها من القوات الإقليمية ، في الفترة 1914-1917.

لعبوا دورًا بارزًا في المعارك المبكرة، مثل معركة نويف شابيل في مارس 1915، حيث كان هناك 32 مدفعًا، منها 12 مدفعًا فقط من عيار 60 رطلاً ، مخصصة لنيران المدفعية المضادة. ويذكر الجنرال فارنديل أن نيران المدفعية المضادة هناك فشلت في التصدي للمدفعية الألمانية، لكنه يعزو هذا الفشل إلى عدم دقة تقنية إطلاق النار من الخرائط بعيدة المدى آنذاك، وصعوبة الحفاظ على وجود مراقبين متقدمين على التضاريس المستوية. [ 9 ]

بحلول معركة أوبيرز ريدج في 9 مايو 1915، كانت سبطانات المدافع الثمانية والعشرين التابعة للواءين الثقيلين الثالث والثامن، بالإضافة إلى بطاريتي المشاة الثقيلة الأولى من ويست رايدينغ والمرتفعات الاسكتلندية، قد أصبحت بالية لدرجة أن حلقات التوجيه كانت تُنزع من القذائف عند الفوهة، مما حدّ من دقتها. [ 10 ] علاوة على ذلك، كان مدفعان من القطار المدرع "تشرشل" يعملان في أوبيرز ريدج. وكان هناك ثلاثة وثلاثون مدفعًا من عيار 60 رطلاً متاحة. وفشلت نيران المدفعية المضادة مرة أخرى بسبب عدم دقة المدافع البالية، وأيضًا لأن الجيش كان لا يزال يفتقر إلى وسائل دقيقة لتحديد مواقع مدافع العدو، [ 11 ] حيث كانت المراقبة الجوية والإبلاغ واستخدام الراديو في بداياتها.

أدى عدم دقة هذه المدافع نتيجة التآكل وخفة قذائفها نسبيًا إلى تقليل جدواها في حرب الخنادق المتطورة، فاستُبدلت بمدافع حديثة عيار 60 رطلاً حالما أصبحت متاحة. في معركة السوم التي دارت رحاها في يونيو/يوليو 1916، شارك 32 مدفعًا عيار 4.7 بوصة و128 مدفعًا عيار 60 رطلاً. [ 12 ] مع ذلك، لم تُسحب المدافع الأخيرة حتى أبريل 1917. أُعيد نشر المدافع المسحوبة من الجبهة الغربية على جبهات أخرى، مثل إيطاليا وصربيا . [ 13 ]

معركة غاليبولي (1915)

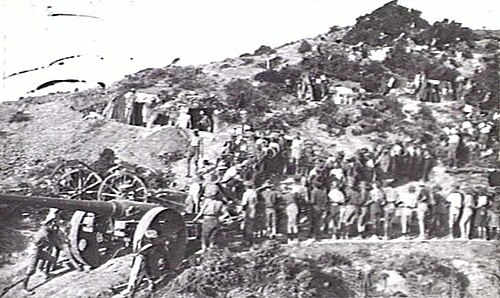

سحب المدفع إلى موقعه في أنزاك، يوليو 1915

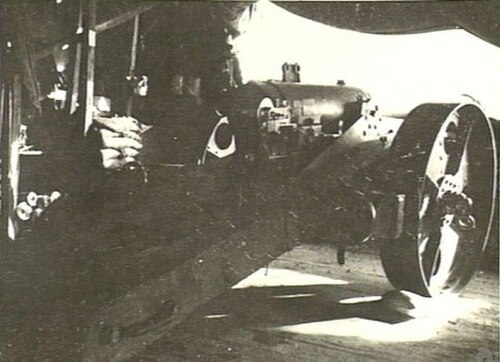

مدفع في موقعه في أنزاك، غاليبولي

استخدمت بطارية المدفعية الثقيلة الأولى، وهي وحدة مشتركة من الأستراليين ومشاة البحرية الملكية ، مدفعًا عيار 4.7 بوصة في غاليبولي للتصدي لنيران تركية بعيدة المدى من "بستان الزيتون" (في الواقع "بالاموت لوك" أو بستان البلوط) [ 14 ] بين غابا تيبي ومايدوس. وقد أشار المقدم روزنتال، قائد لواء المدفعية الميدانية الأسترالي الثالث، إلى: "لقد قدمتُ طلبات عاجلة ومتكررة للحصول على مدفعين عيار 4.7 بوصة للجناح الأيمن للتعامل مع عدد لا يحصى من الأهداف التي تتجاوز مدى 18 قدمًا، ولكن لم يصل المدفع إلا في 11 يوليو، وهو مدفع قديم جدًا ومتهالك، وتم وضعه في موقعه على الجناح الأيمن، وأطلق أول قذيفة له في 26 يوليو." [ 15 ] وقد دُمر هذا المدفع وتُرك في غاليبولي أثناء الانسحاب، ولكن تم إنقاذه لاحقًا كقطعة أثرية في أحد المتاحف. [ 16 ] ويُعرض الجزء المتضرر من ماسورة المدفع في النصب التذكاري الأسترالي للحرب.

واجهة سالونيكا

خدمت عدة مدافع عيار 4.7 بوصة (120 ملم) مثبتة على عربات "بيرسي سكوت" مع القوات البريطانية والصربية في حملة سالونيك (مقدونيا) من يناير 1916 فصاعدًا.

خدمة إيطالية

في الخدمة الإيطالية، عُرفت مدافع QF عيار 4.7 بوصة باسمي 120/40 A 1889 و 120/40 A 1891. كانت المدافع الإيطالية، التي أنتجتها شركة أنسالدو بترخيص، مشابهة في تصميمها للمدافع البريطانية من طراز Mk I*. وقد سُلّحت بها الطرادات المساعدة ، والسفن الحربية من طراز دريدنوت ، والسفن المدرعة ، والسفن الحربية من طراز بريدريدنوت ، والطرادات المحمية ، وطرادات الطوربيد التابعة للبحرية الملكية الإيطالية . وشاركت هذه المدافع في معارك على متن سفن خلال الحرب الإيطالية التركية ، والحرب العالمية الأولى ، والحرب الإيطالية الإثيوبية الثانية ، والحرب العالمية الثانية .

خدمة يابانية

الحرب الصينية اليابانية الأولى

كانت الطرادة اليابانية "تشيودا"، التي أُطلقت عام 1890، مُسلحة بعشرة مدافع سريعة الإطلاق عيار 4.7 بوصة، مُثبتة في حوامل فردية، واحد في مقدمة السفينة وواحد في مؤخرتها، وأربعة على كل جانب في حوامل جانبية . وكان هذا من أوائل استخدامات هذا النوع من المدافع في البحرية. بعد "تشيودا" ، أدخلت البحرية الإمبراطورية اليابانية المدافع سريعة الإطلاق بقوة في طراداتها. فقد امتلكت ست طرادات يابانية شاركت في معركة نهر يالو عام 1894 ما مجموعه 60 مدفعًا سريع الإطلاق عيار 4.7 بوصة. إلى جانب ثمانية مدافع سريعة الإطلاق عيار 6 بوصات، منح التفوق الساحق للأسطول الياباني في المدافع سريعة الإطلاق ميزة تكتيكية على أسطول بييانغ الصيني ، وكان أحد العوامل الحاسمة في المعركة البحرية.

المنتجات المرخصة

كان المدفع البحري الياباني من طراز 41 عيار 4.7 بوصة/40 (12  سم) نسخةً مُرخصةً من مدفع إلسويك مارك IV. في البداية، تم شراء عدد منه مباشرةً من شركة إلسويك في إنجلترا. بعد مطلع القرن العشرين، أصبح إنتاجه في اليابان تحت اسم "مارك IVJ". أُعيد تسمية المدفع إلى طراز 41 في 25 ديسمبر 1908، بعد مرور 41 عامًا على حكم الإمبراطور الياباني ميجي . ثم أُعيدت تسميته إلى السنتيمترات في 5 أكتوبر 1917 كجزء من عملية توحيد القياسات للبحرية الإمبراطورية اليابانية إلى النظام المتري . على الرغم من تصنيفه في النهاية كمدفع "12 سم"، إلا أن قطر فوهته ظل كما هو عند 4.724  بوصة.

خلال الحرب العالمية الأولى، نقلت البحرية اليابانية 24 مدفعًا أصليًا من طراز إلسويك و13 مدفعًا من طراز مارك IVJ إلى بريطانيا كجزء من مساعدتها العسكرية للحلفاء في إطار التحالف الأنجلو-ياباني . [ 17 ] وفي عام 1940، تم نشر بعض هذه الأسلحة في بطاريات الدفاع الساحلي البريطانية ؛ على سبيل المثال، في جزيرة ميرسي في إسكس . [ 18 ]

كان هذا السلاح هو التسليح الثانوي أو الثالث القياسي في معظم الطرادات اليابانية التي بُنيت بين عامي 1900 و1920، وكان التسليح الرئيسي في عدد من المدمرات ، بما في ذلك فئة أوميكازي . وظلت بعض الوحدات في الخدمة حتى حرب المحيط الهادئ .

خدمة الولايات المتحدة

بطارية هوجان قيد الإنشاء، حصن سان جاسينتو ، دفاعات ميناء جالفستون ، تكساس

في عام ١٨٩٨، حصل جيش الولايات المتحدة على ٣٥ مدفعًا بريطانيًا من طراز QF عيار ٤.٧ بوصة، عُرفت باسم "مدافع أرمسترونغ عيار ٤.٧٢ بوصة". كان ثمانية عشر منها من طراز مارك ٤ عيار ٤٠، وثلاثة عشر من عيار ٤٥، وأربعة من عيار ٥٠؛ ويبدو أن مدافع عياري ٤٥ و٥٠ كانت نماذج تصدير غير قياسية. [ ١٩ ] [ ٢٠ ] ويبدو أن هذه المدافع، بالإضافة إلى تسعة مدافع أرمسترونغ عيار ٦ بوصات التي تم الحصول عليها في الوقت نفسه، قد تم شراؤها لتسليح بطاريات الدفاع الساحلي بسرعة بأسلحة حديثة متوسطة العيار سريعة الإطلاق، وذلك بسبب اندلاع الحرب الإسبانية الأمريكية . كان هناك تخوف من أن يقوم الأسطول الإسباني بقصف موانئ الساحل الشرقي للولايات المتحدة. كان برنامج إنديكوت الضخم للدفاعات الساحلية لا يزال على بعد سنوات من الاكتمال، ومعظم الدفاعات القائمة تعود إلى سبعينيات القرن التاسع عشر، وكانت تستخدم أسلحة ذاتية التعبئة. بحلول نهاية عام 1899، تم نشر 34 مدفعًا من عيار 4.7 بوصة في 17 حصنًا على الساحل الشرقي وساحل الخليج ؛ [ 21 ] أما المدفع المتبقي (عيار 40) فقد تم الاحتفاظ به لإجراء الاختبارات في ميدان ساندي هوك للتجارب في حصن هانكوك، نيو جيرسي . [ 19 ] [ 22 ] [ 23 ] [ 24 ]

تضمنت المقذوفات المذكورة في كتيبات الأسلحة الأمريكية لهذه الأسلحة: قذيفة تدريبية من الحديد الزهر، وقذيفة متفجرة من الفولاذ، وقذيفة متفجرة من الفولاذ ذات رأس قوي، وقذيفة شظايا مزودة بصاعق زمني/إشعالي ، يزن كل منها 20 كيلوغرامًا (45 رطلاً) . [ 25 ] بلغ أقصى مدى للمدافع ذات زاوية ارتفاع 15 درجة: 7600 متر (8312 ياردة ) (مدفع عيار 40)، [ 25 ] و 8800 متر (9600 ياردة) (مدفع عيار 45)، [ 26 ] و 9000 متر (9843 ياردة ) (مدفع عيار 50). [ 27 ] استخدم مدفع عيار 40 ما مقداره 3.3 كيلوغرام من مسحوق النيتروسليلوز ، بينما استخدم مدفعا عياري 45 و50 ما مقداره 4.7 كيلوغرام من النيتروسليلوز في غلاف أكبر. [ 25 ] [ 26 ] [ 27 ]

حصلت البحرية الأمريكية على طرادين محميين عام 1898، كل منهما مزود بأربعة مدافع بريطانية الصنع من طراز التصدير عيار 4.7 بوصة (50 عيارًا)، بالإضافة إلى بطارية رئيسية عيار 6 بوصات. كانت هذه الطرادات قيد الإنشاء لصالح البرازيل في إلسويك، واستحوذت عليها الولايات المتحدة جزئيًا لمنع إسبانيا من شرائها، وأعادت تسميتها إلى فئة نيو أورليانز . تشير إحدى المصادر إلى أن المدافع عيار 6 بوصات كانت من طراز إلسويك DD، بينما كانت المدافع عيار 4.7 بوصة من طراز AA. [ 28 ] كانت مدافعهم فريدة من نوعها في البحرية الأمريكية، وقد سُميت "مدافع أرمسترونغ مارك 3 عيار 4.7/50". [ 29 ] خلال عمليات التجديد في حوض بناء السفن التابع للبحرية في كافيت بالفلبين عام 1903، استُبدلت مدافع السفينتين عيار 4.7 بوصة بمدافع قياسية أمريكية عيار 5 بوصات؛ ثم استُبدلت بمدافع عيار 6 بوصات عام 1907. [ 30 ] وُضعت بعض مدافع هذه السفن على الأقل في منطقة جزيرة غراندي / خليج سوبيك بين عامي 1907 و1910، وشغّلتها قوة القاعدة المتقدمة التابعة لسلاح مشاة البحرية الأمريكية حتى اكتمال الدفاعات الحديثة لسلاح مدفعية السواحل المتمركزة حول حصن وينت . [ 29 ] [ 31 ] يُحفظ مدفع واحد من كل من يو إس إس نيو أورليانز (CL-22) ويو إس إس ألباني (CL-23) في جنيف، إلينوي . [ 32 ]

في الفترة ما بين عامي 1913 و1914، أُعيد نشر ثمانية مدافع من عيار 45 بوصة (4.7 بوصة) من الولايات المتحدة إلى حصني روجر وكاميهاميها في هاواي ، بما في ذلك مدفعان احتياطيان. [ 22 ] [ 23 ] [ 24 ] وبحلول ذلك الوقت، كانت برامج تحصين إنديكوت وتافت قد اكتملت إلى حد كبير، حيث استُبدلت معظم المدافع من عيار 4.7 بوصة بمدافع من عيار 6 بوصات. وُضعت المدافع الأربعة من عيار 50 بوصة (4.7 بوصة) الموجودة في حصن مونرو في الاحتياط عام 1914، حيث نُقل أحدها إلى ساندي هوك لإجراء الاختبارات، بينما خُزّنت المدافع الأخرى في ترسانة أوغوستا في جورجيا . [ 19 ]

مع دخول الولايات المتحدة الحرب عام 1917، ازداد استخدام أسلحة عيار 4.7 بوصة. فقد أُعيرت ثمانية مدافع من طراز مارك IV عيار 40 من حصون أقل عرضة للخطر إلى خدمة النقل التابعة للجيش طوال فترة العمليات القتالية، وربما استُخدمت لتسليح سفن نقل الجنود وسفن الشحن ؛ وقد أُعيدت هذه المدافع عام 1919 وتم التخلص منها على الفور. [ 19 ] كما أُعيد استخدام مدفعين من طراز مارك IV عيار 40 من حصن سترونغ في ميناء بوسطن إلى نقطة ساشويست في ميدلتاون، رود آيلاند. أما المدافع الثلاثة عيار 50 المخزنة في أوغوستا، جورجيا ، فقد نُشرت في سان خوان، بورتوريكو ، في حصن بروك، المعروف آنذاك باسم قلعة سان فيليبي ديل مورو (التي كانت تُسمى غالبًا "قلعة مورو"). [ 19 ] [ 22 ] [ 23 ] بعد الحرب، سُحبت جميع الأسلحة عيار 4.7 بوصة من الخدمة بحلول نهاية عام 1920، وتُخلص منها بحلول عام 1927. كما أُخرجت أسلحة أخرى نُشرت بكميات محدودة من الخدمة خلال هذه الفترة. أُهديت 24 قطعة سلاح إلى مدن وبلدات مختلفة أو احتُفظ بها في هاواي كنصب تذكارية للحرب؛ لم يتبق منها سوى ست قطع. يُرجح أن معظم القطع المتبقية تبرع بها خلال حملات جمع الخردة في الحرب العالمية الثانية . [ 19 ]

الذخيرة

كانت الذخيرة من النوع QF الثابت . وكان وزن الطلقة الكاملة 20.4 كجم (45 رطلاً) .

كان السلاح قادراً على إطلاق النار:

أمثلة باقية

مدفع مارك 4 عيار 4.7 بوصة/40 ياباني الصنع معروض في متحف مانيج العسكري، فنلندا
إحدى مدفعين متبقيين من طراز QF 4.7-inch B Mark IV* في حصن بينينسول ، حديقة فوريلون الوطنية ، كيبيك
  • تم الحفاظ على 4.7 بوصة / 40 (12  سم) مارك IV* / VI على عربة ميدانية في الهواء الطلق في حديقة المدفعية، بلد الوليد، إسبانيا [ 33 ]
  • يُعرض ماسورة المدفع المتفجرة من معركة غاليبولي في النصب التذكاري الأسترالي للحرب في كانبرا.
  • مدفع بحري معروض في متحف تكنيكو نافالا ديلا سبيتسيا، إيطاليا [ 34 ]
  • مدفع مارك 4 عيار 4.7 بوصة/40 ياباني الصنع معروض في المتحف العسكري الفنلندي في سومينلينا ، فنلندا
  • مدفع QF عيار 4.7 بوصة، رقم 563، مارك IV، صنع عام 1894 بواسطة مصنع الأسلحة الملكي، على عربة بيرسي سكوت، محفوظ في فناء المتحف الهندي في كولكاتا (كالكوتا).
  • مدفعان من طراز QF عيار 4.7 بوصة من طراز B Mk IV* مثبتان على قواعد محورية مركزية، حصن أمهرست، سانت جونز ، نيوفاوندلاند
  • مدفعان من طراز QF عيار 4.7 بوصة من طراز B Mk IV* مثبتان على قواعد محورية مركزية، جزيرة بيل ، نيوفاوندلاند
  • مدفعان من طراز QF عيار 4.7 بوصة من طراز B Mk IV* مثبتان على قواعد محورية مركزية، حصن بينينسولا ، كيبيك
  • مدفع واحد من طراز QF 4.7 بوصة B Mk IV* مثبت على قاعدة محورية مركزية، حصن بريفيل ، كيبيك (مقلوب على القاعدة مع درع مثبت بشكل عكسي)
  • مدفع QF 4.7 بوصة Mk IV Armstrong رقم 12123 على حامل محور مركزي Mk 1 رقم 10981 (كان موجودًا سابقًا في بطارية تالبوت، فورت آدامز ، رود آيلاند)، الموقع: إيكواليتي بارك، نيوبورت، رود آيلاند [ 35 ]
  • مدفع QF 4.7 بوصة Mk IV Armstrong رقم 12124 على حامل محور مركزي Mk 1 رقم 10982 (كان موجودًا سابقًا في بطارية تالبوت، فورت آدامز ، رود آيلاند)، الموقع: بطارية بينغهام، فورت مولتري ، جزيرة سوليفان، ساوث كارولينا (الدرع مفقود) [ 35 ]
  • مدفع QF 4.7 بوصة Mk IV Armstrong رقم 11856 على حامل محور مركزي Mk 1 رقم 10842 (كان موجودًا سابقًا في Battery Drum، Fort Strong ، ماساتشوستس)، الموقع: State Armory، Main Street، Ansonia، كونيتيكت [ 35 ]
  • مدفع QF 4.7 بوصة Mk IV Armstrong رقم 9718 على حامل محور مركزي Mk 1 رقم 10841 (كان موجودًا سابقًا في بطارية فان سويرينجن، فورت بيكنز ، فلوريدا)، الموقع: محكمة المقاطعة، دانييلسفيل، جورجيا [ 35 ]
  • QF 4.7 بوصة أرمسترونج عيار 45 رقم 11933 (كان موجودًا سابقًا في بطارية دودج، فورت روجر ، هاواي)، الموقع: مستودع الأسلحة الحكومي، واهياوا ، أواهو، هاواي (مقلوبًا على قمة الدرع) [ 35 ]
  • QF 4.7 بوصة أرمسترونج عيار 45 رقم 11009 (كان موجودًا سابقًا في بطارية دودج، فورت روجر)، الموقع: مستودع الأسلحة الحكومي، واهياوا، أواهو، هاواي (مقلوبًا على الجزء العلوي من الدرع) [ 35 ]
  • QF 4.7 بوصة / 50 عيار مارك 3 أرمسترونج (تسمية البحرية الأمريكية) (من يو إس إس نيو أورليانز (CL-22)   )، الموقع: مقاطعة كين، إلينوي ، نصب الجندي والبحار التذكاري في المحكمة السابقة، جنيف، إلينوي [ 32 ]
  • QF 4.7 بوصة / 50 عيار مارك 3 أرمسترونج (تسمية البحرية الأمريكية) (من يو إس إس ألباني (CL-23)   )، الموقع: مقاطعة كين، إلينوي، نصب تذكاري للجندي والبحار في المحكمة السابقة، جنيف، إلينوي [ 32 ]

انظر أيضاً

أسلحة ذات دور وأداء وعصر مماثل

ملحوظات

  1. ↑ جُرِّبتأوزان مختلفة للقذائف، أثقل وأخف من 45 رطلاً (20.4رطلاً و9أونصات (21.1كجم). أما طرازات Mk V وVI وVII اللاحقة، بدءًا من أكتوبر 1909، فبلغ وزنها 45 رطلاً (20.4كجم). ويستشهد كتاب براسي السنوي البحري لعام 1894 (المحفوظ في 7 يونيو 2011 على موقع Wayback Machine) بقذيفة وزنها 45 رطلاً، استنادًا إلى "قائمة ذخائر الخدمة لعام 1891، المصححة بواسطة قائمة البطاقات الرسمية لعام 1892". ولا يقدم كتاب المدفعية لعام 1902 سوى أرقامللقذائف التي تزن 45 رطلاً (20.4 كجم). ويُعتقد أن جميع القذائف المستخدمة في الحرب العالمية الأولى كانت تزن 45 رطلاً (20.4كجم). المصادر: هوغ وثورستون 1972، الصفحة 242؛ رسالة في الذخيرة، الطبعة العاشرة 1915، الصفحات 45، 165، 170، 188، 217.
  2. ↑ استخدم المدفع مادة البارود الدافعة عند طرحه لأول مرة في ثمانينيات القرن التاسع عشر. بلغت سرعة الفوهة 1786 قدمًا في الثانية (544 مترًا في الثانية) مع 12 رطلاً (5.44 كيلوغرامًا) من البارود "SP" لإطلاق قذيفة وزنها 45 رطلاً (20.41 كيلوغرامًا). "تعليمات مدفع أرمسترونغ سريع الإطلاق عيار 120 ملم بطول 4.724 بوصة وتركيب محور مركزي أوتوماتيكي"، ثمانينيات القرن التاسع عشر، جدول المدى.
  3. ذكر هول في ديسمبر 1971 أن مدى قذيفة وزنها 45 رطلاً يصل إلى 12000 ياردة بزاوية 24 درجة. ويشير توني بريدجلاند في كتابه " مدفع الميدان جاك ضد البوير" (الصفحات 7-8) إلى أن مدى المدفع بلغ 12000 ياردة (11000 متر) عند زاوية 24 درجة في تجارب أجريت على العربة الميدانية المرتجلة في سيمونستاون في أكتوبر 1899، ويستشهد بتقرير نشرته صحيفة التايمز حول هذا الرقم. كما ذكر هوغ وثورستون في الصفحة 111 مدى 10000 ياردة (9100 متر) عند زاوية 20 درجة خلال الحرب العالمية الأولى، مشيرًا إلى أقصى زاوية ارتفاع للعربة الميدانية من طراز Mk I. وفي عام 1972، ذكر هوغ وثورستون في الصفحة 235 مدى 11800 ياردة (10800 متر) عند زاوية 30 درجة على حامل مركزي (CP) لمدفع الدفاع الساحلي. تم تجربة قذائف أخف وأثقل في وقت مبكر من مسيرة المدفع، ولكن بحلول الحرب العالمية الأولىكان وزن القذيفة القياسي رطلاً (20
  4. ↑ Mk I = Mark 1، Mk II = Mark 2، Mk III = Mark 3، Mk IV = Mark 4. استخدمت بريطانيا الأرقام الرومانية للدلالة على طرازات الذخائر حتى ما بعد الحرب العالمية الثانية . ومن ثم، كانت هذه هي الطرازات الأربعة الأولى من مدفع QF البريطاني عيار 4.7 بوصة.
