MIM-104 باتريوت

يضم نظام باتريوت أربع وظائف تشغيلية رئيسية: الاتصالات، والقيادة والسيطرة، والمراقبة الرادارية، وتوجيه الصواريخ. وتتضافر هذه الوظائف الأربع لتوفير نظام دفاع جوي متنقل، منسق وآمن ومتكامل.

نظام باتريوت معياري وسهل النقل. يمكن تركيب وحدة بحجم بطارية في أقل من ساعة. جميع المكونات، التي تشمل قسم التحكم في النيران (جهاز الرادار، محطة التحكم في الاشتباك، مجموعة صواري الهوائي، محطة الطاقة الكهربائية) وقاذفات الصواريخ، مثبتة على شاحنات أو مقطورات. يتم تركيب جهاز الرادار وقاذفات الصواريخ على مقطورات نصفية من طراز M860، والتي تجرها مركبات أوشكوش M983 HEMTT .

تتم عملية إعادة تعبئة الصواريخ باستخدام شاحنة M985 HEMTT مزودة برافعة Hiab في الخلف. هذه الرافعة أكبر من رافعات Grove القياسية الموجودة على شاحنات M977 HEMTT وM985 HEMTT العادية. تقوم شاحنة الرافعة، المعروفة باسم ناقلة الصواريخ الموجهة (GMT)، بإزالة حاويات الصواريخ الفارغة من منصة الإطلاق واستبدالها بصواريخ جديدة. ولأن الرافعة تزيد ارتفاع شاحنة HEMTT بمقدار الضعف تقريبًا عند عدم استخدامها، يُطلق عليها الطاقم اسم "ذيل العقرب". أما شاحنة M977 HEMTT القياسية المزودة برافعة عادية الحجم، فيُشار إليها أحيانًا باسم ناقلة قطع الغيار الكبيرة (LRPT).

يُشكّل قسم التحكم بالنيران قلب بطارية باتريوت، ويتألف من جهاز الرادار AN/MPQ-53 أو −65/65A، ومحطة التحكم بالاشتباك AN/MSQ-104 أو −132، ومجموعة هوائيات الصواري OE-349، ومحطة توليد الطاقة الكهربائية EPP-III. تُنقل صواريخ النظام وتُطلق من إحدى المنصات التالية: منصة الإطلاق M901، التي تتسع لأربعة صواريخ PAC-2؛ أو منصة الإطلاق M902، التي تتسع لستة عشر صاروخًا من طراز PAC-3؛ أو منصة الإطلاق M903، التي يمكن تهيئتها لحمل صواريخ PAC-2 وPAC-3 وMSE/SkyCeptor بتشكيلات مختلفة. كما تُجهّز كتيبة باتريوت بمركز تنسيق المعلومات (ICC)، وهو مركز قيادة مُصمّم لتنسيق عمليات إطلاق الكتيبة وربط نظام باتريوت بشبكة JTIDS أو MIDS .

مجموعة رادار AN/MPQ-53 و-65 و-65A

نظام الرادار AN/MPQ-53/65 هو رادار سلبي يعمل بتقنية المسح الإلكتروني، ومجهز بأنظمة فرعية لتحديد هوية الصديق والعدو (IFF )، والتدابير الإلكترونية المضادة (ECCM)، والتوجيه عبر تتبع الصواريخ (TVM). يدعم نظام الرادار AN/MPQ-53 وحدات PAC-2، بينما يدعم نظام الرادار AN/MPQ-65 وحدات PAC-2 وPAC-3. يتمثل الاختلاف الرئيسي بين هذين الرادارين في إضافة أنبوب موجة متحركة ثانٍ (TWT)، مما يمنح الرادار AN/MPQ-65 قدرة بحث وكشف وتتبع محسّنة. تتكون مصفوفة هوائي الرادار من أكثر من 5000 عنصر تعمل على "تحريف" شعاع الرادار عدة مرات في الثانية.

تحتوي مصفوفة هوائيات الرادار على نظام فرعي لاستجواب نظام تحديد الهوية (IFF)، ومصفوفة TVM، ووحدة واحدة على الأقل لإلغاء الفصوص الجانبية (SLC)، وهي مصفوفة صغيرة مصممة لتقليل التداخل الذي قد يؤثر على الرادار. يتميز رادار باتريوت بكونه نظام "كشف-تدمير"، أي أن وحدة واحدة تقوم بجميع وظائف البحث والتعرف والتتبع والاشتباك. في المقابل، تتطلب معظم أنظمة الدفاع الجوي الصاروخية الأخرى عدة رادارات مختلفة لأداء جميع الوظائف اللازمة لكشف الأهداف والاشتباك معها.

يتميز شعاع رادار باتريوت ذو المصفوفة الطورية المسطحة بضيقه وسرعته العالية مقارنةً بشعاع رادار الطبق المتحرك. تُمكّن هذه الخاصية الرادار من رصد الأهداف الصغيرة والسريعة كالصواريخ الباليستية، أو الأهداف ذات المقطع الراداري المنخفض كطائرات الشبح أو صواريخ كروز . كما يتميز رادار باتريوت بقوته وسرعته العالية ومقاومته الشديدة للتدابير المضادة، بما في ذلك الحرب الإلكترونية والتشويش الراداري واستخدام معدات الإنذار الراداري . يستطيع باتريوت تغيير تردداته بسرعة لمقاومة التشويش. مع ذلك، قد يعاني الرادار من "نقاط عمياء". ^{[ 5 ]}

يخطط الجيش الأمريكي لتحديث مكونات رادار نظام باتريوت، بما في ذلك معالج رقمي جديد يحل محل المعالج المستخدم منذ بدء تشغيل النظام. في عام 2017، زُوّد نظام باتريوت برادار جديد من طراز AN/MPQ-65A ذي مصفوفة مسح إلكتروني نشطة (AESA)، يتميز بمدى أوسع وقدرة تمييز أدق. ^{[ 12 ] [ 13 ]} يبلغ قياس مصفوفة AESA الرئيسية المصنوعة من نتريد الغاليوم (GaN) 2.7 متر × 4.0 متر ، وهي بديل مباشر للهوائي الحالي، وموجهة نحو التهديد الرئيسي. أما المصفوفتان الجديدتان في اللوحة الخلفية ، فهما أصغر بربع حجم المصفوفة الرئيسية ، وتتيحان للنظام الرؤية خلفه وجوانبه، مما يوفر تغطية بزاوية 360 درجة. ^{[ 14 ] [ 15 ]} كما يتميز رادار GaN AESA بانخفاض تكاليف الصيانة بنسبة تصل إلى 50%. ^{[ 16 ]} بدلاً من تسليط ضوء جهاز إرسال واحد عبر عدسات متعددة، تستخدم مصفوفة GaN العديد من أجهزة الإرسال الأصغر حجماً، لكل منها وحدة تحكم خاصة بها، مما يزيد من مرونتها ويسمح لها بالعمل حتى في حالة تعطل بعض أجهزة الإرسال. ^{[ 8 ]}

في أكتوبر/تشرين الأول 2017، أعلن الجيش الأمريكي اختيار رادار نظام الدفاع الجوي والصاروخي منخفض المستوى (LTAMDS) من شركة رايثيون ليكون الرادار الجديد لنظام باتريوت. وعلى عكس الرادار السابق الذي كان يقتصر على رصد جزء واحد من السماء في كل مرة، بهدف الكشف عن الصواريخ الباليستية بشكل أساسي، يتميز رادار LTAMDS بتغطية 360 درجة لرصد الطائرات المسيّرة والصواريخ الجوالة التي تحلق على ارتفاعات منخفضة وتُناور. ^{[ 5 ]} يتكون التصميم من مصفوفة رئيسية كبيرة محاطة بمصفوفتين أصغر، حيث تركز اللوحة الرئيسية على التهديدات التي تحلق على ارتفاعات عالية، بينما تتميز اللوحات الجانبية، التي يبلغ حجمها نصف حجم مجموعة الرادار السابقة ولكن بقدرة مضاعفة، بقدرتها على رصد التهديدات الأبطأ من مسافات بعيدة. وقد مُنحت شركة رايثيون عقدًا بقيمة 383 مليون دولار أمريكي  لبناء أول ستة رادارات تدخل الخدمة في عام 2022. ^{[ 17 ]}

محطة التحكم في الاشتباك AN/MSQ-104 و-132

تُعدّ محطة التحكم بالاشتباك AN/MSQ-104 أو AN/MSQ-132 (ECS) مركز التحكم الرئيسي لبطارية إطلاق صواريخ باتريوت، وتُقدّر تكلفتها بحوالي 6 ملايين دولار أمريكي  للوحدة الواحدة. ^{[ 18 ]} تتكون محطة التحكم بالاشتباك من مأوى مُثبّت على صندوق شاحنة نقل بضائع M927 سعة 5 أطنان أو على صندوق شاحنة نقل بضائع تكتيكية متوسطة خفيفة (LMTV). تشمل المكونات الفرعية الرئيسية لمحطة التحكم بالاشتباك: حاسوب التحكم بالأسلحة (WCC)، ومحطة وصلة البيانات (DLT)، ومصفوفة اتصالات UHF ، ووحدة واجهة توجيه منطق الراديو (RLRIU)، ومحطتي تحكم ثنائيتي الأشخاص تعملان كواجهة بين الإنسان والآلة في النظام. محطة التحكم بالاشتباك مُكيّفة الهواء، ومضغوطة (لمقاومة الهجمات الكيميائية/البيولوجية)، ومحمية ضد النبضات الكهرومغناطيسية (EMP) أو أي تداخل كهرومغناطيسي آخر. كما تحتوي محطة التحكم بالاشتباك على عدة أجهزة راديو SINCGARS لتسهيل الاتصالات الصوتية.

يُعدّ مركز التحكم العالمي (WCC) الحاسوب الرئيسي في نظام باتريوت. يتحكم هذا الحاسوب بواجهة المستخدم، ويحسب خوارزميات اعتراض الصواريخ، ويُقدّم تشخيصًا محدودًا للأعطال. صُمّم كحاسوب عسكري متوازٍ ذي 24 بت، يدعم العمليات الحسابية الثابتة والعائمة، ويعمل بتكوين متعدد المعالجات بتردد ساعة أقصى يبلغ 6 ميجاهرتز . بالمقارنة مع الحواسيب الشخصية الحديثة، تُمثّل هذه القدرة المعالجة المحدودة للغاية، لذا خضع الحاسوب لتحديثات عديدة خلال فترة خدمة نظام باتريوت. وقد تحسّن أداء أحدث نسخة منه، التي طُرحت في عام 2013، بشكل ملحوظ.

يربط نظام DLT نظام التحكم الإلكتروني (ECS) بمحطات إطلاق صواريخ باتريوت. ويستخدم إما جهاز راديو SINCGARS أو كابلات الألياف الضوئية لنقل البيانات المشفرة بين نظام التحكم الإلكتروني ومحطات الإطلاق. ومن خلال نظام DLT، يستطيع مشغلو النظام عن بُعد وضع محطات الإطلاق وتوجيهها وتخزينها، وإجراء عمليات التشخيص على محطات الإطلاق أو الصواريخ، وإطلاق الصواريخ.

تتألف منظومة اتصالات UHF من ثلاث وحدات راديو UHF ومعدات الربط والتشفير الخاصة بها. تتصل هذه الوحدات بهوائيات مجموعة صواري الهوائيات OE-349، والتي تُستخدم لإنشاء اتصالات UHF بين بطاريات باتريوت الشقيقة ووحدات التحكم المتكاملة التابعة لها. يُنشئ هذا شبكة بيانات آمنة وفورية (تُعرف باسم PADIL، رابط معلومات بيانات باتريوت) تُمكّن وحدة التحكم المتكاملة من مركزية التحكم في بطارياتها التابعة.

يعمل جهاز RLRIU كجهاز توجيه رئيسي لجميع البيانات الواردة إلى نظام ECS. يمنح جهاز RLRIU بطارية الإطلاق عنوانًا على شبكة بيانات الكتيبة، ويرسل ويستقبل البيانات من جميع أنحاء الكتيبة. كما يقوم بترجمة البيانات الواردة من مركز التحكم في إطلاق النار (WCC) إلى جهاز DLT، مما يسهل الاتصال مع منصات الإطلاق.

تُعرف محطات طاقم نظام باتريوت باسم محطتي التحكم 1 و3 (MS1 وMS3). وهما المحطتان اللتان يتفاعل فيهما مشغلو باتريوت مع النظام. تتكون كل محطة تحكم من شاشة أحادية اللون (أخضر وأسود) محاطة بمؤشرات تبديل متنوعة. كما تحتوي كل محطة تحكم على لوحة مفاتيح QWERTY تقليدية وعصا تحكم متساوية القياس، وهي عصا تحكم صغيرة تعمل بشكل مشابه لفأرة الكمبيوتر . ويتم تشغيل النظام من خلال مؤشرات التبديل هذه وبرنامج واجهة مستخدم باتريوت. مع التحديثات الأخيرة، تم استبدال شاشة المشغل أحادية اللون ومفاتيحه المادية بشاشتي LCD تعملان باللمس مقاس 30 بوصة (760 مم) ولوحة مفاتيح/فأرة قياسية في كلتا المحطتين.

مجموعة صواري الهوائي OE-349

تُركّب مجموعة هوائيات OE-349 (AMG) على شاحنة نقل بضائع M927 سعة 5 أطنان. تتضمن المجموعة أربعة  هوائيات بقدرة 4 كيلوواط موزعة على زوجين على صواري يتم التحكم بها عن بُعد. لا يجوز أن تتجاوز زاوية دوران مجموعة الهوائيات 0.5 درجة، وزاوية دورانها العرضي 10 درجات. يمكن التحكم في الهوائيات من حيث السمت، ويمكن رفع الصواري حتى ارتفاع 30.76 مترًا ( 100 قدم و11 بوصة ) فوق مستوى سطح الأرض. يوجد في قاعدة كل زوج من الهوائيات مُضخّمان عاليان الطاقة مُرتبطان بالهوائيات وأجهزة الراديو الموجودة في المأوى المُجاور.

عبر هذه الهوائيات، ترسل كل من ECS وICC إشاراتها الخاصة بتردد UHF لتكوين شبكة PADIL. ويمكن تغيير قطبية كل إشارة بضبط "بوق التغذية" إلى وضع رأسي أو أفقي. وهذا يزيد من فرص وصول إشارات الاتصال إلى هدفها المقصود حتى في حال حجب التضاريس للإشارة.

محطة توليد الطاقة الكهربائية EPP-III

محطة توليد الطاقة الكهربائية بالديزل EPP-III هي مصدر الطاقة لنظام التحكم الإلكتروني والرادار. تتكون المحطة من  محركي ديزل بقدرة 150 كيلوواط لكل منهما  ، ومولدات كهربائية ثلاثية الأطوار بتردد 400 هرتز، متصلة ببعضها عبر وحدة توزيع الطاقة. تُركّب المولدات على مقطورة أو مركبة نقل ثقيلة معدلة من طراز M977 HEMTT .

تحتوي كل وحدة طاقة كهربائية (EPP) على خزاني وقود سعة كل منهما 380 لترًا (100 جالون أمريكي ) ووحدة توزيع وقود مزودة بمعدات تأريض. يمكن لكل محرك ديزل العمل لأكثر من ثماني ساعات بخزان وقود ممتلئ. تُزوّد ​​وحدة الطاقة الكهربائية الرادار ونظام التحكم الإلكتروني (ECS) بالطاقة عبر كابلات مُخزّنة في بكرات بجانب المولدات. كما تُزوّد ​​نظام إدارة المحرك (AMG) بالطاقة عبر كابل يمر عبر نظام التحكم الإلكتروني (ECS).

محطة إطلاق الصواريخ M901/902/903

محطات إطلاق صواريخ M90x هي وحدات مستقلة تعمل عن بعد. يتحكم نظام التحكم الإلكتروني في تشغيل منصات الإطلاق من خلال وصلة البيانات الرقمية لكل منصة إطلاق، عبر الألياف الضوئية أو وصلة بيانات VHF (SINCGARS).

تتيح معدات التسوية المدمجة إمكانية وضع القاذفات على منحدرات تصل إلى 10 درجات. يمكن توجيه كل قاذفة في السمت، وترتفع إلى وضع إطلاق ثابت ومرتفع. لا حاجة إلى توجيه دقيق للقاذفة قبل الإطلاق، وبالتالي لا توجد أي تأخيرات إضافية في زمن استجابة النظام. كل قاذفة قادرة على توفير تشخيصات مفصلة لنظام التحكم الإلكتروني عبر وصلة البيانات.

تحتوي محطة الإطلاق على أربعة أنظمة فرعية رئيسية: مجموعة مولدات الإطلاق، ووحدة إلكترونيات الإطلاق (LEM)، ومجموعة ميكانيكا الإطلاق (LMA)، ومجموعة توصيل الإطلاق (LIG). تتكون مجموعة المولدات من مولد بقدرة 15  كيلوواط وتردد 400  هرتز، وهو المسؤول عن تزويد منصة الإطلاق بالطاقة. تُستخدم وحدة إلكترونيات الإطلاق (LEM) لتنفيذ عمليات الإطلاق المطلوبة عبر وصلة البيانات من نظام التحكم الإلكتروني (ECS) في الوقت الفعلي. تقوم مجموعة ميكانيكا الإطلاق (LMA) بتركيب وتدوير منصة الإطلاق والصواريخ. أما مجموعة توصيل الإطلاق (LIG) فتربط الصواريخ بمنصة الإطلاق عبر موزع ذخيرة الصواريخ (LMRD).

طُرح نظام باتريوت لأول مرة بنوع واحد من الصواريخ: MIM-104A. كان هذا هو الصاروخ "القياسي" الأولي، والذي لا يزال يُعرف باسم "القياسي" حتى اليوم. في بدايات نظام باتريوت، استُخدم النظام حصريًا كسلاح مضاد للطائرات، دون أي قدرة على مواجهة الصواريخ الباليستية. تم تدارك هذا الأمر خلال أواخر ثمانينيات القرن الماضي عندما خضع نظام باتريوت لأول عملية تحديث شاملة مع طرح صاروخ باتريوت ذي القدرات المتقدمة، بالإضافة إلى ترقيات متزامنة للنظام.

كان نظام باتريوت المتقدم (PAC-1)، المعروف اليوم باسم ترقية PAC-1، ترقية برمجية فقط. تمثلت أبرز جوانب هذه الترقية في تغيير طريقة بحث الرادار وطريقة دفاع النظام عن أصوله. فبدلاً من البحث المنخفض باتجاه الأفق، رُفعت زاوية البحث القصوى للرادار إلى ما يقارب الوضع العمودي (89 درجة) من الزاوية السابقة البالغة 25 درجة. وقد تم ذلك لمواجهة المسار المكافئ الحاد للصواريخ الباليستية القادمة. كما تم تضييق نطاق أشعة البحث للرادار، وفي وضع "البحث عن الصواريخ الباليستية التكتيكية"، زادت سرعة إطلاق هذه الأشعة بشكل ملحوظ.

على الرغم من أن هذا قد زاد من قدرة الرادار على رصد التهديدات الصاروخية الباليستية، إلا أنه قلل من فعالية النظام ضد الأهداف الجوية التقليدية، حيث قلل من مدى رصد الرادار وعدد الإشارات الضوئية في الأفق. ولهذا السبب، كان من الضروري الإبقاء على وظائف البحث عن التهديدات الجوية التقليدية في برنامج بحث منفصل، يمكن للمشغل التبديل بينه بسهولة بناءً على التهديد المتوقع.

غيّرت قدرة نظام باتريوت للدفاع الصاروخي الباليستي طريقة دفاعه عن الأهداف. فبدلاً من استخدامه كنظام للدفاع عن منطقة واسعة ضد الهجمات الجوية المعادية، أصبح يُستخدم الآن للدفاع عن أهداف "نقطية" أصغر بكثير، والتي يجب أن تقع ضمن "نطاق" النظام الدفاعي الصاروخي. ويُقصد بنطاق الدفاع المنطقة الأرضية التي يستطيع نظام باتريوت حمايتها من الصواريخ الباليستية القادمة.

في ثمانينيات القرن الماضي، خضع نظام باتريوت لتحديثات طفيفة نسبياً، تركزت في معظمها على برمجياته. وكان أبرز هذه التحديثات ترقية خاصة لتمييز واعتراض صواريخ المدفعية على غرار قاذفات الصواريخ المتعددة ، التي كانت تُعتبر تهديداً كبيراً من كوريا الشمالية. لم تُستخدم هذه الميزة في القتال، وتم حذفها لاحقاً من أنظمة باتريوت التابعة للجيش الأمريكي ، مع أنها لا تزال موجودة في الأنظمة الكورية الجنوبية. وشملت التحديثات الأخرى إدخال نوع جديد من الصواريخ، يُسمى MIM-104B ويُطلق عليه الجيش اسم " التشويش المضاد للمدى البعيد " (ASOJ). صُمم هذا النوع لمساعدة باتريوت على الاشتباك مع طائرات الحرب الإلكترونية وتدميرها من مسافات بعيدة. ويعمل هذا الصاروخ بطريقة مشابهة لصاروخ مضاد للإشعاع ، حيث يسلك مساراً عالياً ثم يحدد موقع أهم مصدر إشعاع في منطقة يحددها المشغل، ويتتبعه ، ويدمره.

في أواخر ثمانينيات القرن الماضي، بدأت الاختبارات تشير إلى أنه على الرغم من قدرة نظام باتريوت على اعتراض الصواريخ الباليستية القادمة، إلا أن قدرة صاروخ MIM-104A/B على تدميرها بشكل موثوق كانت موضع شك. وقد استدعى ذلك إدخال صاروخ PAC-2 وتحديث النظام.

بالنسبة للنظام، كان تحديث PAC-2 مماثلاً لتحديث PAC-1. تم تحسين خوارزميات البحث الراداري بشكل أكبر، كما تم تعديل بروتوكول الشعاع أثناء "البحث عن صواريخ TBM". شهد PAC-2 أول تحديث رئيسي لصواريخ باتريوت، مع طرح صاروخ MIM-104C، أو صاروخ PAC-2. تم تحسين هذا الصاروخ للاشتباك مع الصواريخ الباليستية. تمثلت التغييرات الرئيسية في صاروخ PAC-2 في حجم المقذوفات في رأسه الحربي المتفجر، حيث زاد وزنها من حوالي 2  غرام إلى حوالي 45  غرامًا، وتوقيت صمام رادار دوبلر النبضي ، الذي تم تحسينه للاشتباكات عالية السرعة، مع الاحتفاظ بخوارزميته القديمة للاشتباك مع الطائرات عند الضرورة.

تم تحسين إجراءات الاشتباك، بتغيير طريقة إطلاق النار التي يستخدمها النظام لاستهداف الصواريخ الباليستية. فبدلاً من إطلاق صاروخين في وابل شبه متزامن، أُضيف تأخير قصير يتراوح بين 3 و4 ثوانٍ، للسماح للصاروخ الثاني بتمييز رأس حربي صاروخي باليستي بعد انفجار الصاروخ الأول.

أُجريت أولى تجارب نظام باتريوت PAC-2 عام 1987، ووصل إلى وحدات الجيش عام 1990، في الوقت المناسب تمامًا لنشره في الشرق الأوسط خلال حرب الخليج . وهناك، اعتُبر نظام باتريوت لأول مرة نظامًا ناجحًا للدفاع الصاروخي الباليستي، ودليلًا على إمكانية الدفاع الصاروخي الباليستي. ولا تزال الدراسة الكاملة حول فعاليته سرية.

في أبريل 2013، حصلت شركة رايثيون على موافقة الجيش الأمريكي لإعادة اعتماد ثانية، مما أدى إلى تمديد العمر التشغيلي للمخزون العالمي من صواريخ باتريوت من 30 إلى 45 عامًا. ^{[ 24 ] [ 25 ]}

شهدت أنظمة PAC-2 المزيد من التحسينات طوال فترة التسعينيات وحتى القرن الحادي والعشرين، وتركزت معظمها على البرمجيات. كما تم تعديل صواريخ PAC-2 بشكل كبير، حيث أصبحت أربعة أنواع مختلفة تُعرف مجتمعة باسم الصواريخ المحسّنة للتوجيه (GEM) .

كان التحديث الرئيسي لصاروخ GEM الأصلي هو رأس حربي جديد أسرع يعمل بصمام تقاربي. أشارت الاختبارات إلى أن صمامات صواريخ PAC-2 الأصلية كانت تُفجّر رؤوسها الحربية متأخرةً جدًا عند الاشتباك مع الصواريخ الباليستية ذات زاوية دخول شديدة الانحدار، ولذلك كان من الضروري تقليل هذا التأخير. زُوّد صاروخ GEM برأس باحث جديد "منخفض الضوضاء " مصمم لتقليل التداخل أمام باحث الرادار الخاص بالصاروخ، وباحث عالي الأداء مصمم لتحسين اكتشاف الأهداف ذات المقطع الراداري المنخفض. ^{[ 1 ]} استُخدم صاروخ GEM على نطاق واسع في عملية حرية العراق ، حيث حقق الدفاع الجوي نجاحًا كبيرًا. ^{[ 26 ]}

قبيل عملية تحرير العراق، تقرر إجراء تحسينات إضافية على صاروخي GEM وPAC-2. أسفر برنامج التحسين هذا عن إنتاج صاروخين يُعرفان باسم GEM-T وGEM-C، حيث يشير الحرف "T" إلى الصواريخ الباليستية التكتيكية، بينما يشير الحرف "C" إلى صواريخ كروز. زُوّد كلا الصاروخين بقسم أنفي جديد كليًا، صُمم خصيصًا ليكون أكثر فعالية ضد الأهداف منخفضة الارتفاع وذات المقطع الراداري المنخفض، مثل صواريخ كروز. كما زُوّد صاروخ GEM-T بصمام جديد مُحسّن لمقاومة الصواريخ الباليستية، ومذبذب جديد منخفض الضوضاء يزيد من حساسية الباحث للأهداف ذات المقطع الراداري المنخفض. يُعد GEM-C النسخة المُحسّنة من GEM، بينما يُعد GEM-T النسخة المُحسّنة من PAC-2. دخل صاروخ GEM+ الخدمة في نوفمبر 2002. ^{[ 27 ]}

في عام 2018، قامت شركة رايثيون بتحديث نظام توجيه صاروخ GEM-T باستخدام أجهزة إرسال من نيتريد الغاليوم (GaN) ذات الحالة الصلبة. ^{[ 28 ]} ولا يزال الإنتاج المحلي الأمريكي لصواريخ PAC-2 GEM-T مستمرًا، مع وجود طلبات متعاقد عليها مسبقًا لحوالي 1500 صاروخ، وطلب فوري على 1000 صاروخ إضافي، في حين تنتج الشركة حوالي 20 صاروخًا شهريًا مع خطط لزيادة الإنتاج إلى 35 صاروخًا شهريًا بحلول نهاية عام 2027. ^{[ 29 ]}

في أبريل 2024، قدم تحالفٌ من مشغلي صواريخ باتريوت، يضم ألمانيا ورومانيا وإسبانيا وهولندا، طلبيةً لشراء 1000 صاروخ من طراز PAC-2 GEM-T، على أن يتم إنتاج الجزء الأكبر منها في ألمانيا في مصنع MBDA المُصمم خصيصًا لهذا الغرض . ^{[ 29 ]} وفي 18 نوفمبر 2024، شارك بوريس بيستوريوس في حفل وضع حجر الأساس في موقع المصنع في شروبنهاوزن . وصرح قائلاً: "سيغطي المصنع الجديد مساحةً تقارب 6000 متر مربع، وسيوفر أكثر من 300 فرصة عمل جديدة. ومن المقرر الانتهاء من أعمال البناء في سبتمبر 2026." ^{[ 30 ]} وفي يوليو 2025، أكد الجنرال كريستيان فرويدينغ أن إنتاج المصنع سيكون "تحت إشراف أوروبي". ^{[ 31 ]}

يُعدّ تحديث نظام PAC-3 ترقيةً جوهريةً شملت جميع جوانب النظام تقريباً. وقد تمّ تنفيذه على ثلاث مراحل نُشرت في أعوام 1995 و1996 و2000، وصُنّفت الوحدات إلى التكوين 1 أو 2 أو 3.

صدر تحديث برمجي جديد يُعرف باسم PDB 5 (اختصارًا لـ "إصدار ما بعد النشر") في عام 1999، مع دعم مبدئي لوحدات التحكم الأرضية من النوع 3 وصواريخ PAC-3. وشهد النظام نفسه ترقية أخرى لمركز التحكم اللاسلكي (WCC)، كما خضع نظام الاتصالات لتحديث شامل. وبفضل هذه الترقية، أصبح بإمكان مشغلي PAC-3 الآن رؤية مسارات الطائرات وإرسالها واستقبالها على شبكة القيادة والسيطرة Link 16 باستخدام محطة طرفية من الفئة 2M أو راديو MIDS LVT . تُعزز هذه الإمكانية بشكل كبير الوعي الظرفي لأطقم صواريخ باتريوت والمشاركين الآخرين على شبكة Link 16 القادرين على استقبال صورة جوية محلية لصواريخ باتريوت.

يستطيع البرنامج الآن إجراء بحث مُخصّص عن الصواريخ الباليستية التكتيكية، مُحسّنًا استخدام موارد الرادار للبحث في قطاع مُحدّد معروف بنشاط الصواريخ الباليستية فيه، كما يدعم "ارتفاعًا محظورًا" لضمان تدمير الصواريخ الباليستية ذات الرؤوس الحربية الكيميائية أو الذخائر الفرعية المُطلقة مُبكرًا على ارتفاع مُعيّن. بالنسبة لوحدات التكوين 3، أُعيد تصميم رادار باتريوت بالكامل، بإضافة أنبوب موجة متحركة آخر (TWT) زاد من قدرات الرادار في البحث والكشف والتتبع والتمييز. يُطلق على الرادار الجديد اسم AN/MPQ-65. وهو قادر، من بين أمور أخرى، على التمييز بين ما إذا كانت الطائرة مُجهزة بطاقم، وتحديد أي من الأجسام الباليستية المُعاد دخولها تحمل ذخائر.

تضمنت ترقية PAC-3 تصميمًا صاروخيًا جديدًا، يُعرف رسميًا باسم MIM-104F ويُطلق عليه الجيش اسم PAC-3. ^{[ 32 ]} نُشر صاروخ PAC-3 لأول مرة عام 1997، وهو مُطوّر من صاروخ ERINT التابع لمبادرة الدفاع الاستراتيجي ، ولذا فهو مُخصّص بالكامل تقريبًا لمهمة الدفاع ضد الصواريخ الباليستية. بفضل تصغير حجمه، يُمكن لحاوية واحدة أن تحمل أربعة صواريخ PAC-3، بدلًا من صاروخ PAC-2 واحد لكل حاوية. يتميز صاروخ PAC-3 بقدرة أكبر على المناورة من الإصدارات السابقة، وذلك بفضل 180 محركًا صاروخيًا صغيرًا يعمل بالوقود الصلب النبضي، مُثبّتة في مقدمة الصاروخ، تُسمى محركات التحكم في الاتجاه (ACMs)، والتي تعمل على ضبط مسار الصاروخ بدقة مع هدفه لتحقيق قدرة التدمير الفوري. ^{[ 32 ] [ 33 ]}

يُعدّ التحديث الأهم لصاروخ PAC-3 إضافة باحث راداري نشط يعمل بنطاق _K. يسمح هذا للصاروخ بفصل وصلة الإرسال الخاصة به عن النظام وتحديد هدفه بنفسه في المرحلة النهائية من اعتراضه، مما يُحسّن زمن رد فعل الصاروخ ضد هدف صاروخي باليستي سريع الحركة. يتميز صاروخ PAC-3 بدقة كافية لاختيار رأس حربي صاروخ باليستي قادم، وتحديد هدفه، وتوجيهه بدقة. يمنح الرادار النشط الرأس الحربي قدرة "الضربة القاتلة" ( مركبة قتل حركية ) تُغني عن الحاجة إلى رأس حربي تقليدي يعمل بصمام تقاربي. لا يزال الصاروخ مزودًا برأس حربي متفجر صغير، يُسمى مُعزز الفتك ، وهو رأس حربي يُطلق 24 شظية من التنجستن منخفضة السرعة في اتجاه شعاعي لزيادة المقطع العرضي للصاروخ وتعزيز احتمالية التدمير . هذا يزيد بشكل كبير من فتك الصاروخ ضد جميع أنواع الصواريخ الباليستية. ^{[ 32 ]}

أدى تطوير نظام PAC-3 إلى زيادة نطاق تغطية منظومة باتريوت الدفاعية ضد جميع أنواع الصواريخ الباليستية خمسة أضعاف، ورفع بشكل ملحوظ من فتك النظام وفعاليته ضدها. كما وسّع نطاق الصواريخ الباليستية التي يمكن لباتريوت التصدي لها، ليشمل الآن عدة صواريخ متوسطة المدى. مع ذلك، ورغم تحسين قدرات الدفاع الصاروخي الباليستي، يتميز صاروخ PAC-3 بمدى أقصر ورأس حربي متفجر أصغر مقارنةً بصواريخ باتريوت القديمة، مما يجعله أقل قدرة على اعتراض الطائرات الجوية والصواريخ جو- أرض . خلال مرحلة الإنتاج الأولية، تم زيادة المدى وإضافة تحسينات أخرى لخفض التكاليف إلى صاروخ PAC-3، وأُعيد تسمية النسخة النهائية إلى مبادرة خفض التكاليف PAC-3 (CRI). ^{[ 34 ] [ 35 ]}

بما أن وحدات PAC-3 الأرضية قادرة على التحكم في كلٍ من منصات إطلاق صواريخ M901 PAC-2 ومنصات إطلاق صواريخ M902/M903 PAC-2/PAC-3، فإن بطاريات باتريوت تستخدم مزيجًا من صواريخ PAC-3 النشطة ذات الرأس الحربي المتفجر GEM-T شبه النشطة لمواجهة كلٍ من التهديدات الصاروخية الباليستية والطائرات. ^{[ 36 ] [ 37 ]} في حين أن صاروخ PAC-2 قادر على اعتراض الأهداف حتى ارتفاع 20 كيلومترًا (66,000 قدم) ، فإن صاروخ PAC-3 قادر على تدمير الصواريخ القادمة على ارتفاع 40 كيلومترًا (130,000 قدم) . ^{[ 38 ]}

اقترحت شركة لوكهيد مارتن نسخة يتم إطلاقها جواً من صاروخ PAC-3 لاستخدامها على طائرات F-15C Eagle و F-22 Raptor و P-8A Poseidon . ^{[ 39 ]}

بحسب شركة لوكهيد مارتن، يمكن تجميع صواريخ PAC-3 CRI في أربع خلايا ضمن نظام الإطلاق العمودي (VLS)؛ ورغم أن البحرية تدرس استخدام نسخة PAC-3 MSE أحادية التجميع كبديل لنظام صواريخ SM-2، إلا أن PAC-3 CRI يُعتبر مشروعًا محتملاً للمتابعة، حيث يوفر سعة مخزن ذخيرة أكبر مقابل انخفاض الأداء مقارنةً بـ PAC-3 MSE. ^{[ 40 ]}

تتولى شركة لوكهيد مارتن للصواريخ وأنظمة التحكم النيراني دور المقاول الرئيسي في مشروع تطوير نظام باتريوت للدفاع الجوي (PAC-3) لتعزيز قطاع الصواريخ، مما سيجعل الصاروخ أكثر مرونة ويزيد مداه بنسبة تصل إلى 50%. ^{[ 41 ] [ 42 ]}

تم اختيار صاروخ باتريوت الاعتراضي PAC-3 MSE ليكون الصاروخ الاعتراضي الرئيسي لنظام MEADS الجديد عند بدء برنامج تصميمه وتطويره في عام 2004. ^{[ 43 ] [ 44 ]} صُمم نظام MEADS بقدرات تشغيلية فورية لدعم تبادل البيانات مع أجهزة الاستشعار وقاذفات الصواريخ الخارجية من خلال بروتوكولات مفتوحة موحدة للدفاع الجوي والصاروخي المتكامل (IAMD)، بحيث يمكن لعناصر MEADS العمل بالتنسيق مع القوات الحليفة أثناء تحركها، والاتصال بشبكة إدارة المعركة والانفصال عنها حسب الحاجة. ^{[ 45 ]} كان من المقرر أن يدخل نظام MEADS الخدمة جنبًا إلى جنب مع نظام باتريوت بحلول عام 2014، مع توقعات بتحديث بطاريات باتريوت الحالية تدريجيًا بتقنية MEADS على المدى الطويل. ^{[ 46 ]} نظرًا للظروف الاقتصادية، اختارت الولايات المتحدة في عام 2013 تحديث أنظمة باتريوت الخاصة بها بدلًا من شراء نظام MEADS. ^{[ 47 ]}

يتألف تطوير قطاع صواريخ PAC-3 من صاروخ PAC-3 MSE، وهو صاروخ اعتراضي سريع الاستجابة، ومنصة إطلاق M903، وحاسوب حلول إطلاق النار، ونظام إلكترونيات إطلاق مُحسّن (ELES). يُحسّن صاروخ PAC-3 MSE الاعتراضي الارتفاع والمدى بفضل محرك ثنائي النبضات أكثر قوة لزيادة الدفع، وزعانف أكبر قابلة للطي داخل منصات الإطلاق الحالية، وتعديلات هيكلية أخرى لزيادة مرونته. ^{[ 48 ]} يستطيع صاروخ PAC-3 MSE اعتراض صواريخ باليستية بعيدة المدى . ^{[ 49 ]} استلم الجيش الأمريكي أولى صواريخ PAC-3 MSE الاعتراضية في أكتوبر 2015، ^{[ 50 ]} وأُعلن عن جاهزيته التشغيلية الأولية (IOC) في أغسطس 2016.

يتميز نظام الإطلاق الجديد M903 بتصميم معياري قادر على استيعاب ما يصل إلى 4 حاويات إطلاق PAC-3 (16 صاروخًا)، أو 12 حاوية PAC-3 MSE (موزعة على 3 صفوف من 4)، أو 4 حاويات PAC-2 GEM. ^{[ 51 ]} ويمكنه دمج أنواع مختلفة من الصواريخ، مثل 6 حاويات PAC-3 MSE (موزعة على 3 صفوف من صفين) مع إما حاويتين PAC-3 (8 صواريخ) أو حاويتين PAC-2 على نفس منصة الإطلاق، وصولًا إلى تركيبات تشمل حاوية PAC-2 واحدة، وحاوية PAC-3 واحدة (4 صواريخ)، و4 حاويات PAC-3 MSE (موزعة على صفين من صفين)، أو حاويتين PAC-3 MSE في صف واحد. ^{[ 52 ] [ 53 ] [ 54 ] [ 55 ]} في ديسمبر 2023، تم الإعلان عن أن إنتاج طائرات باتريوت الاعتراضية يبلغ 550 طائرة سنوياً، وسيتم زيادته إلى 650 طائرة سنوياً في عام 2024. ^{[ 56 ]}

في فبراير 2023، عرضت شركة لوكهيد مارتن دمج صاروخ PAC-3 MSE مع نظام الإطلاق العمودي Mk 41 المستخدم في منظومة الدفاع الصاروخي إيجيس BMD ومنظومة إيجيس آشور . ^{[ 57 ]} وأعلنت لوكهيد أنها ستنفق 100  مليون دولار لدمج الصاروخ مع منظومة إيجيس القتالية، وتخطط لاختبار إمكانية إطلاق الصواريخ من نظام إطلاق عمودي مرتبط بتقنية القيادة والتحكم الخاصة بمنظومة إيجيس ورادار SPY-1 في أوائل عام 2024. ^{[ 29 ]} وفي عام 2024، تم دمج الصاروخ مع منظومة إيجيس وإطلاقه من منصة إطلاق عمودية من طراز Mark 70 Payload Delivery System في ميدان وايت ساندز للصواريخ. ^{[ 58 ]} يُنظر إلى صاروخ PAC-3 MSE الاعتراضي كبديل محتمل طويل الأمد لصاروخ SM-2 الاعتراضي نظرًا لـ"مرونته العالية" وقدراته المثبتة في "التصدي للصواريخ فرط الصوتية والباليستية وصواريخ كروز في مختلف الظروف الجوية الصعبة". ^{[ 40 ]} وفقًا لكريس مانغ، من قسم الصواريخ وأنظمة التحكم بالنيران في شركة لوكهيد مارتن، "تتعزز قدرات الصاروخ بشكل كبير عند استخدامه في بيئة بحرية وبالاقتران مع نظام إيجيس، الذي يتمتع بقدرة أكبر بكثير من أنظمة الرادار التابعة للجيش". ^{[ 40 ]} سيسد صاروخ PAC-3 MSE الفجوة في نطاق الاشتباك على الارتفاعات المنخفضة والمدى القصير ضد التهديدات المناورة، حيث يصعب على صاروخ SM-6 (الذي يجب رفعه أولًا إلى ارتفاعات عالية قبل الانقضاض على هدفه) الاشتباك معه؛ ووفقًا لمانغ، تسمح محركات التحكم المصغرة في وضعية صاروخ PAC-3 MSE له بالاشتباك مع هذه الأهداف على مدى أقل من كيلومتر واحد. ^{[ 40 ]} على الرغم من أن صاروخ PAC-3 MSE هو المرشح الرئيسي لهذا الاستبدال، إلا أن صواريخ PAC-3 CRI قادرة أيضًا على الإطلاق من نفس المنصات وتُعتبر خيارًا لاحقًا إذا أبدت البحرية الأمريكية اهتمامًا. بالمقارنة مع نظام PAC-3 MSE، فإنها توفر سعة مخزن ذخيرة أكبر (بفضل قدرة التعبئة الرباعية في خلية VLS مقابل صاروخ واحد لكل خلية في نظام MSE) ولكنها أقل كفاءة. ^{[ 40 ]}

في أغسطس/آب 2013، أعلنت شركتا رايثيون ورافائيل لأنظمة الدفاع المتقدمة عن خططهما لتطوير نظام باتريوت المتقدم ذي القدرة الاقتصادية 4 (PAAC-4)، والذي سيدمج صاروخ ستانر الاعتراضي من برنامج مقلاع داود الممول بشكل مشترك مع رادارات وقاذفات ومحطات التحكم في الاشتباك الخاصة بنظام باتريوت PAC-3. وسيحل صاروخ ستانر ثنائي المراحل ومتعدد الأوضاع محل صواريخ PAC-3 أحادية المرحلة والموجهة بالرادار التي تنتجها شركة لوكهيد مارتن ، مما يوفر أداءً تشغيليًا محسّنًا بتكلفة لا تتجاوز 20% من  تكلفة الوحدة البالغة مليوني دولار أمريكي لصواريخ PAC-3. ^{[ 59 ]} وقد صرّح مسؤولون إسرائيليون في البرنامج بأن اتفاقية تعاون سابقة بين رايثيون ورافائيل ستسمح للشركة الأمريكية بتولي دور المقاول الرئيسي، وإنتاج ما لا يقل عن 60% من صاروخ ستانر في الولايات المتحدة. ^{[ 59 ]}

في عام 2016، أعلنت شركة رايثيون أنها حصلت على ترخيص لتقديم عرض لشراء صاروخ سكاي سيبتور، وهو مشتق من صاروخ ستانر، كجزء من عرضها البولندي لمنظومة باتريوت. ^{[ 60 ]} وفي مارس 2017، أُعلن أن بولندا ستشتري 8 بطاريات باتريوت، مع نشر غالبية الصواريخ من طراز سكاي سيبتور وعدد قليل فقط من صواريخ باتريوت PAC-3 MSE. ^{[ 61 ]} وفي نهاية المطاف، لم تشترِ بولندا صواريخ سكاي سيبتور، ^{[ 62 ]} بل طلبت نظام دفاع جوي قصير المدى جديدًا يعتمد على صواريخ CAMM وCAMM-ER ، مُدمجًا مع بطاريات باتريوت من خلال نظام قيادة المعركة IBCS .

ستبدأ شركة Electromecanica Ploieşti ، رومانيا ، في الإنتاج المحلي لصواريخ SkyCeptor الاعتراضية بحلول عام 2026. ^{[ 63 ]}

تستمر ترقيات نظام PAC-3 في إطار برنامج الخدمات الهندسية الدولية (IESP) الذي يشمل جميع الدول التي تعتمد على نظام باتريوت للدفاع الجوي والصاروخي المتكامل - اعتبارًا من عام 2022، الولايات المتحدة الأمريكية، وهولندا، وألمانيا، واليابان، وإسرائيل، والمملكة العربية السعودية، والكويت، وتايوان، واليونان، وإسبانيا، وكوريا الجنوبية، والإمارات العربية المتحدة، وقطر، ورومانيا، والسويد، وبولندا، والبحرين، وسويسرا. ^{[ 64 ]}

تم إصدار تحديث برنامج PDB 6 في عام 2004. ^{[ 65 ]} سمح هذا التحديث للتكوين 3 بالتمييز بين الأهداف من جميع الأنواع، بما في ذلك حاملات الصواريخ المضادة للإشعاع والمروحيات والطائرات بدون طيار وصواريخ كروز .

تم إصدار ترقية نظام PDB 7 في عام 2013. وقد حسّنت هذه الترقية قدرات البحث الراداري من خلال الانتقال إلى معالجة الإشارات الرقمية، مما أدى إلى موثوقية أفضل بكثير ومدى أطول بنسبة 30% مقارنةً بالدوائر التناظرية. كما زادت قدرة معالجة حاسوب القيادة والتحكم الجديد عدة مراتب. واستُبدلت شاشات CRT أحادية اللون الخاصة بالمشغل، المزودة بأزرار سلكية، بشاشتي LCD ملونتين تعملان باللمس، مقاس كل منهما 30 بوصة (760 مم) . ^{[ 66 ] [ 67 ] [ 68 ] [ 69 ]}

تم إدخال ترقية تحسين قطاع الصواريخ PAC-3 (MSE) في عام 2015. وهي تتضمن تصميمًا جديدًا للزعانف ومحرك صاروخي أكثر قوة.

في عام 2017، جرى تحديث رادار AN/MPQ-65 باستخدام مصفوفة مسح إلكتروني نشطة (AESA) من نيتريد الغاليوم (GaN) الصلب بدلاً من أنابيب الموجة المتنقلة التقليدية ذات المصفوفة السلبية من أجهزة الإرسال . أُعيد تسمية الرادار الجديد إلى AN/MPQ-65A. ^{[ 70 ]} وهو مزود بمصفوفة هوائيات بديلة قابلة للتركيب، ومصفوفتين أصغر حجماً في اللوحة الخلفية توفران تغطية بزاوية 360 درجة.

خلال الفترة من 2018 إلى 2023، ستُجري شركة رايثيون مزيدًا من التحسينات على النظام بموجب أمر تحديث من الجيش الأمريكي ، مما سيؤدي إلى تطويره إلى التكوين 3+. يتضمن الأمر خمسة عقود سنوية مفتوحة المدة والكمية، بسقف إجمالي للعقد يتجاوز 2.3 مليار دولار ، ممولة من الولايات الشريكة في برنامج باتريوت. وقد خُصصت الدفعة  الأولى البالغة 235 مليون دولار في يناير 2018. ^{[ 71 ]}

يتضمن تحديث PDB 8، الذي صدر عام 2018، حواسيب مُعاد تصميمها للتحكم في النيران تدعم قدرات MSE، وحواسيب جديدة للتحكم في الأسلحة ذات قدرة معالجة مُحسّنة، بالإضافة إلى تحسينات برمجية للبحث الراداري وكشف الأهداف وتحديدها، مما يُسهم في الحد من حوادث النيران الصديقة. ^{[ 72 ] [ 70 ]} بدأ اختبار أحدث إصدار من برنامج PDB 8.1 عام 2019، وسيصل إلى مرحلة التشغيل بحلول عام 2023. ويُضيف واجهة مستخدم رسومية مُحسّنة تُشبه ألعاب الفيديو، تُسمى واجهة المقاتل إلى الآلة (WMI)، والتي تستخدم رسومات ثلاثية الأبعاد لعرض التضاريس والمجال الجوي. ^{[ 73 ] [ 74 ] [ 75 ] [ 76 ] [ 77 ]}

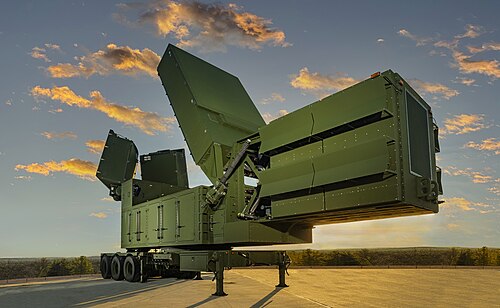

ستشمل التحديثات المستقبلية لنظام باتريوت مستشعر الدفاع الجوي والصاروخي من المستوى الأدنى الجديد (LTAMDS) ^{[ 78 ] [ 79 ]} مع دعم نظام قيادة معركة الدفاع الجوي والصاروخي المتكامل (IBCS)، والذي سيدمج مستشعر LTAMDS الخاص بنظام باتريوت، ورادارات AN/MPQ-53 وAN/MPQ-65/65A مع رادارات AN/MPQ-64 Sentinel و AN/TPS-80 G/ATOR ، ^{[ 80 ]} ورادارات GhostEye MR ( NASAMS ) وMFCR وSR من MEADS ، ورادارات AN/SPY-1 و AN/SPY-6 ( Aegis BMD )، ورادارات AN/TPY-2 ( THAAD و GMD )، ورادارات AN/APG-81 ( F-35 Lightning II ) ، بالإضافة إلى استجواب جهاز الإرسال والاستقبال من النمط 5 في نظام تحديد الصديق والعدو . ^{[ 70 ]}

في فبراير 2025، أكمل رادار LTAMDS التابع لشركة رايثيون بنجاح اختبار إطلاق نار حي، حيث رصد وتتبع صاروخ كروز عالي السرعة، ووجّه صاروخ اعتراض PAC-2 GEM-T لتحييد التهديد. ^{[ 81 ]} وكجزء من برنامج اختبار مستمر للجيش الأمريكي، يواصل رادار LTAMDS التقدم نحو النشر الكامل، وسط اهتمام دولي كبير وعقد بقيمة  ملياري دولار لتزويد الولايات المتحدة وبولندا بالرادارات. ^{[ 79 ]}

في مايو 2025، حصلت شركة لوكهيد مارتن على  عقد بقيمة 114.6 مليون دولار من الجيش الأمريكي لتطوير هندسة وتصنيع نظام التوجيه عن بُعد للاعتراض بزاوية 360 درجة (RIG-360) لعائلة صواريخ باتريوت PAC-3. ووفقًا لشركة لوكهيد مارتن، يهدف تصميم نظام RIG-360 إلى توفير قدرة اتصال واشتباك بزاوية 360 درجة أثناء الطيران من خلال التكامل مع نظام القيادة القتالية المتكامل (IBCS)، ما يُعالج القيود المرتبطة بتغطية الرادار التقليدية لنظام باتريوت التي تركز على قطاعات محددة. كما شمل العقد العمل على مفاهيم منصات الإطلاق المُعبأة في حاويات وإنتاج النماذج الأولية، ومن المقرر الانتهاء منه في عام 2027. ^{[ 82 ] [ 83 ] [ 84 ]}

تم نشر منظومة باتريوت في العراق للمرة الثانية عام 2003، هذه المرة لتوفير الدفاع الجوي والصاروخي للقوات المشاركة في عملية حرية العراق . حققت صواريخ باتريوت PAC-3 وGEM وGEM+ نسبة نجاح عالية جدًا، حيث اعترضت صواريخ الصمود 2 وأبابيل 100 الباليستية التكتيكية. ^{[ 46 ]} لم تُطلق أي صواريخ باليستية بعيدة المدى خلال ذلك النزاع. تمركزت هذه المنظومات في الكويت والعراق، ونجحت في تدمير عدد من الصواريخ أرض-أرض المعادية باستخدام صاروخ PAC-3 الجديد والصواريخ المحسّنة التوجيه. ^{[ 104 ] [ 105 ]}

تورطت بطاريات صواريخ باتريوت في ثلاث حوادث نيران صديقة. ففي 23 مارس/آذار 2003، أُسقطت طائرة تورنادو تابعة لسلاح الجو الملكي البريطاني ، ما أسفر عن مقتل طاقمها المكون من الملازم أول كيفن باري مين (الطيار) والملازم أول ديفيد ريس ويليامز (الملاح/ضابط أنظمة الأسلحة). وفي 24 مارس/آذار 2003، أطلقت طائرة مقاتلة من طراز إف-16 سي جيه فايتينغ فالكون تابعة لسلاح الجو الأمريكي صاروخ هارم المضاد للإشعاع على بطارية صواريخ باتريوت، بعد أن رصد رادار باتريوت الطائرة واستعد لإطلاق النار عليها ، ما دفع الطيار إلى الخلط بينها وبين منظومة صواريخ أرض-جو عراقية، نظرًا لأن الطائرة كانت في مهمة قتالية جوية ومتجهة إلى مهمة قرب بغداد. دمر صاروخ هارم نظام رادار باتريوت دون وقوع إصابات. ^{[ 104 ] [ 105 ]} بعد ذلك، تم فحص رادار باتريوت واستمر في العمل، ولكن تم استبداله لاحقًا لاحتمالية اختراق شظية له دون رصدها. ^{[ 106 ]}

في 2 أبريل 2003، أسقط صاروخان من طراز PAC-3 طائرة مقاتلة من طراز F/A-18 هورنت تابعة للبحرية الأمريكية، مما أسفر عن مقتل الملازم ناثان د. وايت من سرب VFA-195 ، الجناح الجوي الخامس لحاملة الطائرات . ^{[ 107 ] [ 108 ]}

أسقطت بطارية صواريخ باتريوت تابعة للجيش الأمريكي في أربيل بالعراق صاروخًا باليستيًا إيرانيًا واحدًا على الأقل خلال الضربات الإيرانية على إسرائيل عام 2024. ^{[ 109 ]}

شغّلت قيادة الدفاع الجوي الإسرائيلية بطاريات صواريخ باتريوت MIM-104D (PAC-2/GEM+) مع ترقيات إسرائيلية. وكان جيش الدفاع الإسرائيلي يُطلق على نظام صواريخ باتريوت اسم " ياهالوم " ( بالعبرية : יהלום ، وتعني الماسة ). في 30 أبريل/نيسان 2024، نشر سلاح الجو الإسرائيلي مقالًا يُفيد بأنه سيتم إخراج بطاريات صواريخ باتريوت من الخدمة خلال شهرين، واستبدالها بـ"أنظمة جوية أكثر تطورًا". ووفقًا لموقع "ذا وور زون " ، فقد تم استبدال صواريخ باتريوت بنظامي " مقلاع داود" و "سهم داود" . ^{[ 110 ] [ 111 ]}

عقب الإعلان، بدأت أوكرانيا محادثات في أبريل/نيسان 2024 بشأن الحصول على منظومات باتريوت الإسرائيلية المتقاعدة. وفي 28 يناير/كانون الثاني 2025، أكد مسؤول دفاعي أمريكي لشبكة CNN أن 90 صاروخ اعتراض إسرائيلي سابق نُقلت إلى أوكرانيا عبر الولايات المتحدة. وذكرت التقارير أن كييف ستتلقى أيضاً مكونات للمنظومة، بما في ذلك الرادارات، بعد تجديدها في الولايات المتحدة. ^{[ 111 ]}

استمر استخدام منظومة باتريوت في السعودية ضد هجمات الحوثيين الصاروخية . ففي يونيو/حزيران 2015، استُخدمت بطارية باتريوت لإسقاط صاروخ سكود أطلقه الحوثيون باتجاه السعودية ردًا على التدخل السعودي في اليمن . ^{[ 124 ]} وفي أغسطس/آب 2015، أُطلق صاروخ سكود آخر على محطة كهرباء في محافظة جيزان ، واعترضه نظام باتريوت سعودي. ^{[ 125 ]} وتزعم السعودية أن صاروخًا باليستيًا بعيد المدى أُطلق باتجاه مكة المكرمة ، واعترضه نظام باتريوت سعودي في أكتوبر/تشرين الأول 2016. ^{[ 126 ]} وقالت مصادر حوثية إن الهدف المقصود للصاروخ كان قاعدة القوات الجوية في مطار الملك عبد العزيز الدولي بجدة، على بُعد 65 كيلومترًا (40 ميلًا) شمال غرب مكة المكرمة. ^{[ 127 ]} وفي مارس/آذار 2018، اعترض نظام باتريوت صاروخًا آخر، يُعتقد أنه أُطلق من اليمن، فوق الرياض. ^{[ 128 ]} أظهرت مقاطع فيديو انفجار صاروخ اعتراضي بعد إطلاقه مباشرة، وانعطاف صاروخ آخر في الجو باتجاه الرياض. ^{[ 129 ] [ 130 ]} خلال هجوم بقيق-خريس في سبتمبر/أيلول 2019، فشلت كتائب منظومة باتريوت الدفاعية الصاروخية الست التابعة للسعودية في حماية منشآتها النفطية من هجمات شنتها طائرات مسيرة متعددة وصواريخ كروز مشتبه بها. ^{[ 131 ]} سحبت الولايات المتحدة بطاريتين من بطارياتها الأربع المضادة للصواريخ باتريوت، التي كانت تؤمّن حقول النفط في السعودية، في مايو/أيار 2020، عقب تخفيف حدة التوتر مع إيران. وكان من المقرر استبدالها ببطاريات باتريوت سعودية. ^{[ 132 ]} في فبراير/شباط 2021، اعترضت بطارية باتريوت صاروخًا باليستيًا فوق الرياض أطلقه الحوثيون أثناء إقامة سباق فورمولا إي على مشارف المدينة في الدرعية ، بحضور ولي العهد الأمير محمد بن سلمان . ^{[ 133 ]}

بحسب العميد مراد طريق، قائد بعض القوات اليمنية المتحالفة مع التحالف الذي تقوده السعودية والذي يقاتل حاليًا في اليمن، نجحت منظومات الدفاع الجوي باتريوت التي نشرتها الإمارات العربية المتحدة في اليمن في اعتراض صاروخين باليستيين أطلقتهما قوات الحوثيين. وصرح العميد طريق لصحيفة "ذا ناشيونال " الصادرة في أبوظبي بتاريخ 14 نوفمبر/تشرين الثاني 2015، بأنه تم إسقاط الصاروخ الأول في وقت متأخر من اليوم السابق في منطقة القفينة، بينما تم اعتراض الصاروخ الثاني قبل أن يصيب مبنى مركز قيادة القوات العاملة في محافظتي مأرب والبيضاء. وأظهرت صور الأقمار الصناعية التابعة لشركة إيرباص للدفاع والفضاء، والتي حصلت عليها مؤسسة "آي إتش إس جينز"، وجود وحدتي إطلاق باتريوت، كل منهما مزودة بقاذفتين، منتشرتين في مهبط سفير بمحافظة مأرب في الأول من أكتوبر/تشرين الأول . ^{[ 134 ]}

في يوليو 2021، استخدم الجيش الأمريكي بطارية من صواريخ باتريوت في مناورة تاليسمان سيبر في منطقة شول ووتر باي التدريبية في كوينزلاند ، أستراليا. ^{[ 135 ]} أجرى الجيش الأمريكي تجربة إطلاق صواريخ باتريوت PAC-2 الاعتراضية، ونجح في اعتراض طائرات مسيرة مستهدفة. ^{[ 136 ]}

إلى جانب الولايات المتحدة، تُشغّل 18 دولة أنظمة صواريخ باتريوت. خارج الولايات المتحدة، يبدو أن شركة ميتسوبيشي للصناعات الثقيلة اليابانية هي الوحيدة التي تُصنّع صواريخ باتريوت، بموجب ترخيص من شركات أمريكية مختلفة. وقد أدّى ذلك إلى زيادة الطلب على الجيش الأمريكي. وبحلول أوائل عام 2021، أصبحت بطاريات باتريوت أكثر الوحدات انتشارًا في الجيش الأمريكي. وقد مُدّد انتشار بعض الوحدات من ستة أشهر إلى 15 شهرًا. ^{[ 5 ] [ 194 ] [ 195 ] [ 196 ]} ويُستخدم الصاروخ حاليًا في الخدمة الفعلية في المملكة العربية السعودية. ^{[ 197 ]} كما يُستخدم بنشاط من قِبل جيش الدفاع الإسرائيلي في صحراء النقب الجنوبية. ^{[ 198 ]} وتُستخدم بطاريات صواريخ باتريوت أيضًا في الخدمة الفعلية في أوكرانيا، حيث توجد ثلاث بطاريات قيد التشغيل. ^{[ 199 ]} ولتعزيز المخزونات الأمريكية، عدّلت اليابان قواعد التصدير لديها للسماح بتصدير الصواريخ إلى الولايات المتحدة. فبعد أن كان يُسمح بتصدير مكونات مُحدّدة فقط، أصبح بالإمكان الآن تصدير الصواريخ كاملة. لا يمكن إرسالها مباشرةً إلى أوكرانيا، ولكن يمكنها دعم المخزونات الأمريكية. ^{[ 195 ]} وقد تم سحب الصواريخ مؤخرًا من الشرق الأوسط للمساعدة في التعامل مع أزمة محتملة في المحيط الهادئ. ^{[ 196 ]} وبالمثل، سحبت ألمانيا وحداتها الثلاث من صواريخ باتريوت من بولندا. ^{[ 200 ]}

في يناير 2024، أعلن حلف شمال الأطلسي (الناتو) عن خطة لشراء ما يقارب 1000 صاروخ باتريوت.  وتم منح عقد بقيمة 5.5 مليار دولار لشركتي رايثيون وإم بي دي إيه لإنشاء منشأة إنتاج جديدة في ألمانيا. ^{[ 201 ]} كما تعمل الولايات المتحدة على زيادة إنتاجها محليًا. ففي عام 2018، كانت شركة لوكهيد مارتن تُصنّع 350 صاروخًا من طراز PAC-3 MSE سنويًا، وكانت تسعى لرفع إنتاجها إلى 500 صاروخ سنويًا قبل الغزو الروسي الشامل لأوكرانيا في فبراير 2022. ^{[ 29 ]} وفي ديسمبر 2023، حققت لوكهيد هدفها الإنتاجي المتمثل في 500 صاروخ سنويًا، وهي "مُموّلة بالكامل من قِبل الجيش الأمريكي لإنتاج 550 صاروخًا سنويًا" في منشأتها الجديدة في كامدن، أركنساس، والتي تبلغ مساحتها 85000 قدم مربع . ^{[ 29 ]} أعلنت شركة لوكهيد مارتن عن خطط لزيادة إنتاج صواريخ PAC-3 MSE الاعتراضية إلى 650 صاروخًا سنويًا بحلول عام 2027، مع الإشارة إلى أن ذلك سيتم من خلال استثمارات داخلية، نظرًا لعدم تلقيها تمويلًا من الجيش الأمريكي لزيادة الإنتاج. ^{[ 29 ]} كما تعتزم لوكهيد زيادة صادرات الصاروخ، حيث وقّع ستة عملاء دوليين جدد خطابات موافقة في عام 2023. ^{[ 29 ]} افتتحت شركة إيروجيت روكيتداين ، التي تُنتج محرك PAC-3 MSE، منشأة إنتاج بمساحة 51,000 قدم مربع بجوار موقع لوكهيد في كامدن عام 2022، وزادت إنتاج محركات الصواريخ بنسبة 60% من 70,000 محرك في عام 2021 إلى 115,000 محرك في عام 2023 لجميع الأنواع، بما في ذلك محرك صاروخ PAC-3 MSE. ^{[ 29 ]}

في 20 يونيو/حزيران 2024، كان من المقرر أن تعلن الحكومة الأمريكية تعليق جميع صادرات صواريخ وأنظمة باتريوت "إلى أن تمتلك أوكرانيا ما يكفي للدفاع عن نفسها ضد الهجمات الجوية الروسية". ويؤثر هذا القرار على خمس دول وافقت على التعليق. ^{[ 202 ]} وقد أعلنت الحكومة الرومانية أنها سترسل بطارية باتريوت "كاملة" إلى أوكرانيا، شريطة أن "تساعد الحكومة الأمريكية في سدّ النقص". ^{[ 203 ]}

في يناير 2025، نقلت الولايات المتحدة 90 طائرة اعتراضية من طراز باتريوت للدفاع الجوي من إسرائيل إلى أوكرانيا. وذكر موقع أكسيوس أن رئيس الوزراء الإسرائيلي بنيامين نتنياهو وافق على عملية النقل في سبتمبر 2024. ^{[ 204 ]}

في مايو 2025، صرّح وزير الخارجية الأمريكي ماركو روبيو أمام لجنة العلاقات الخارجية في مجلس الشيوخ قائلاً: "بصراحة، ليس لدينا" أنظمة باتريوت احتياطية لأوكرانيا، وأن الولايات المتحدة كانت تشجع حلفاء الناتو على التبرع بصواريخ وأنظمة باتريوت من مخزونهم. ^{[ 205 ]}

في يونيو/حزيران 2025، نفت وزارة الخارجية الإسرائيلية تزويد أوكرانيا بمنظومات باتريوت للدفاع الجوي، مناقضةً بذلك تصريحًا سابقًا لمبعوثها في كييف يفيد بحدوث عملية نقل من هذا القبيل. ^{[ 206 ]} وفي 27 سبتمبر/أيلول 2025، أكد الرئيس الأوكراني فولوديمير زيلينسكي أن إسرائيل قد زودت أوكرانيا ببطارية باتريوت للدفاع الجوي، مصرحًا بأن النظام قد تم تركيبه وتشغيله بالفعل. كما أعلن زيلينسكي أن إسرائيل ستسلم بطاريتين إضافيتين من طراز باتريوت في خريف عام 2025. ^{[ 207 ] [ 208 ]}

في 8 يوليو 2026، وخلال قمة الناتو في تركيا، أعلن الرئيس الأمريكي دونالد ترامب أن الولايات المتحدة ستمنح أوكرانيا ترخيصاً لتصنيع صواريخ باتريوت. ^{[ 209 ]}

 مصر

• قوات الدفاع الجوي المصرية : في عام 1999، حصلت مصر على 32 منظومة صواريخ باتريوت-3 (MIM-104-F/PAC-3) من  الولايات المتحدة  مقابل 1.3  مليار دولار. ^{[ 214 ] [ 215 ]}

 ألمانيا

• القوات الجوية الألمانية (9 أنظمة مع 72 قاذفة ^{[ 216 ] [ 217 ]} + 8 أنظمة مع 64 قاذفة قيد الطلب) ^{[ 218 ] [ 219 ]}
  • سرب طائرات الحرب الإلكترونية 1
    • مجموعة صواريخ الدفاع الجوي 21 (Flugabwehrraketengruppe 21)
    • مجموعة صواريخ الدفاع الجوي 24 (Flugabwehrraketengruppe 24)
    • مجموعة صواريخ الدفاع الجوي 26 (Flugabwehrraketengruppe 26)
    • مجموعة صواريخ الدفاع الجوي 61 (Flugabwehrraketengruppe 61)

 اليونان

• القوات الجوية اليونانية
  • الجناح 350 للصواريخ الموجهة
    • السرب الحادي والعشرون للصواريخ الموجهة
    • السرب الثاني والعشرون للصواريخ الموجهة
    • السرب الثالث والعشرون للصواريخ الموجهة
    • السرب الرابع والعشرون للصواريخ الموجهة
    • السرب الخامس والعشرون للصواريخ الموجهة
    • السرب السادس والعشرون للصواريخ الموجهة

 اليابان

• قوات الدفاع الجوي اليابانية
  • وحدة تدريب صواريخ الدفاع الجوي (ADMTU) (PAC-2 و PAC-3)
  • المجموعة الأولى لصواريخ الدفاع الجوي (المجموعة الأولى للدفاع الجوي) (PAC-2 و PAC-3)
  • المجموعة الثانية لصواريخ الدفاع الجوي (2nd ADMG) (PAC-2 & PAC-3)
  • المجموعة الثالثة لصواريخ الدفاع الجوي (3rd ADMG) (PAC-2 & PAC-3)
  • المجموعة الرابعة لصواريخ الدفاع الجوي (4th ADMG) (PAC-2 و PAC-3)
  • المجموعة الخامسة لصواريخ الدفاع الجوي (5th ADMG) (PAC-2 و PAC-3)
  • المجموعة السادسة للدفاع الجوي الصاروخي (6th ADMG) (PAC-2 & PAC-3)

الأردن

• القوات الجوية الملكية الأردنية

تشغل القوات الجوية الملكية اليابانية ثلاث ^{[ 220 ] [ 221 ]} أو أربع ^{[ 222 ] [ 223 ]} بطاريات صواريخ باتريوت، تم الحصول عليها من ألمانيا. البطاريات في حالة انتشار عملياتي.

الكويت

• القوات الجوية الكويتية

في أغسطس/آب 2010، أعلنت وكالة التعاون الأمني ​​الدفاعي الأمريكية أن الكويت طلبت رسميًا شراء 209 صواريخ من طراز MIM-104E PAC-2. ^{[ 224 ]} وفي أغسطس/آب 2012، اشترت الكويت 60 صاروخًا من طراز MIM-104F PAC-3، بالإضافة إلى أربعة رادارات و20 منصة إطلاق. ^{[ 225 ]}

 هولندا

• الجيش الملكي الهولندي
  • قيادة الدفاع الجوي الأرضي المشتركة، السرب 802 (PAC-2 و PAC-3 MSE). ^{[ 226 ] [ 227 ]}

 بولندا

• القوات الجوية البولندية (نظامان + 6 أنظمة قيد الطلب)
  • اللواء الثالث للدفاع الجوي الصاروخي "وارسو" - سوتشاكزيف-بيليس ^{[ 228 ]}

في مارس/آذار 2018، وقّعت وزارة الدفاع الوطني صفقة بقيمة 4.75  مليار دولار أمريكي لشراء بطاريتين من طراز باتريوت 3+، على أن يتم تسليمهما في عام 2022. ^{[ 229 ]} شملت الصفقة نظام القيادة والسيطرة المتكامل للدفاع الجوي والصاروخي (IBCS) من شركة نورثروب غرومان، وأربع وحدات إطلاق نار مجهزة بأربعة رادارات من طراز AN/MPQ-65، و16 منصة إطلاق، وأربع محطات تحكم بالاشتباك، وستة مراكز عمليات اشتباك، و12 محطة تقوية إشارة IFCN، و208 صواريخ PAC-3 MSE. ^{[ 230 ]} وفي ديسمبر/كانون الأول 2022، تم تسليم البطارية الأولى إلى بولندا. ^{[ 231 ] [ 232 ]}

في يونيو/حزيران 2023، وافقت وزارة الخارجية الأمريكية على بيع محتمل لمعدات إضافية متوافقة مع نظام القيادة والسيطرة المتكاملة (IBCS) بقيمة 15  مليار دولار، شملت 12 رادارًا من طراز LTAMDS (GhostEye)، و48 منصة إطلاق صواريخ M903، و644 صاروخًا من طراز PAC-3 MSE. ^{[ 233 ]} وفي سبتمبر/أيلول 2023، وقّع وزير الدفاع الوطني البولندي، ماريوس بلاشاك، عقود شراء ست بطاريات باتريوت كاملة، مع حزمة تدريب وخدمة ودعم لوجستي، وذلك خلال المعرض الدولي للصناعات الدفاعية في كيلسي، بولندا. ^{[ 234 ]} واعتبارًا من أبريل/نيسان 2025، بدأت بولندا بتصنيع حاويات النقل والإطلاق لصواريخ PAC-3 MSE. وفي أبريل/نيسان 2025، تسلّمت شركة لوكهيد مارتن الحاوية من المصنع البولندي في مجمع Wojskowe Zakłady Lotnicze Nr 1. ^{[ 235 ]}

 قطر

• القوات الجوية الأميرية القطرية

في نوفمبر 2012، أُعلن عن تصدير 11 بطارية باتريوت (بتكوين PAC-3) و246 صاروخًا من طراز MIM-104E GEM-T و786 صاروخًا من طراز PAC-3 ومعدات ذات صلة من الولايات المتحدة. ^{[ 236 ]} أُعلن عن دخولها الخدمة في نوفمبر 2018. ^{[ 237 ]}

 رومانيا

• القوات الجوية الرومانية
  • الفوج الوطني الرابع والسبعون (PAC-2 GEM-T و PAC-3 MSE) ^{[ 6 ]}

تسلّمت القوات الجوية الرومانية أول منظومة صواريخ باتريوت أرض-جو في سبتمبر/أيلول 2020، على أن تتسلم المنظومة الثالثة المتبقية بحلول عام 2023. ^{[ 238 ]} وقّعت الحكومة الرومانية اتفاقية شراء سبع وحدات من منظومة باتريوت من الجيل الثالث، مزوّدة برادارات ومحطة تحكّم وهوائيات ومحطات إطلاق ووحدات توليد طاقة، في نوفمبر/تشرين الثاني 2017. ^{[ 239 ]} وتشمل هذه المنظومة 168 صاروخ باتريوت من طراز PAC-3 MSE (القدرات المتقدمة - تعزيز قطاع الصواريخ 3) و56 صاروخ باتريوت من طراز MIM-104E PAC-2 GEM-T (صواريخ موجهة محسّنة). وبلغت قيمة الاتفاقية حوالي 4  مليارات دولار أمريكي. ^{[ 240 ]} ومن المقرر أن تدخل ثلاث منظومات أخرى الخدمة في القوات البرية . ^{[ 241 ]}

المملكة العربية السعودية

• الدفاع الجوي الملكي السعودي
• جزء من ملف تعريف الدفاع الجوي "درع السلام"

كوريا الجنوبية

• قيادة الدفاع الجوي والصواريخ الموجهة التابعة للقوات الجوية لجمهورية كوريا
  • اللواء الأول لمدفعية الدفاع الجوي (1st ADAB) (PAC-2 & PAC-3)
  • اللواء الثاني لمدفعية الدفاع الجوي (2nd ADAB) (PAC-2 & PAC-3)
  • اللواء الثالث لمدفعية الدفاع الجوي (3rd ADAB) (PAC-2 & PAC-3)

 إسبانيا

• الجيش الإسباني
  • فوج المدفعية المضادة 73 ^{[ 242 ]}

 السويد

• الجيش السويدي
  • فوج الدفاع الجوي (الروبوت 103A (PAC-2 GEM-T) والروبوت 103B (PAC-3 MSE) ^{[ 243 ]}

قررت السويد، في منافسة مع شركة أستر 30 SAMP/T، طلب عرضٍ لمنظومة باتريوت في نوفمبر 2017. ^{[ 244 ]} وفي أغسطس 2018، تم توقيع اتفاقية ^{[ 245 ]} لتوريد أربع وحدات و12 منصة إطلاق لتشكيل كتيبتين. ولن تُصدر أي طلبات لاحقة. قُدّرت التكلفة الأولية للمشروع بـ 10  مليارات كرونة سويدية. إلا أن الولايات المتحدة منحت السويد لاحقًا خيار شراء ما يصل إلى 300 صاروخ دفاع جوي بقيمة قصوى تبلغ 3.2  مليار دولار أمريكي. ^{[ 245 ]} وقد بلغ هذا الرقم 28  مليار كرونة سويدية اعتبارًا من يوليو 2018. وتم تسليم المنظومة، المعروفة في السويد باسم Luftvärnssystem 103 ( المنظومة المضادة للطائرات 103 )، خلال عامي 2021 و2022. ^{[ 246 ]}

بدأت أولى القوات السويدية التدريب على النظام في حصن سيل في ديسمبر 2018. ^{[ 247 ]} تسلّمت إدارة المواد الدفاعية السويدية أولى الشحنات في أبريل 2021، وبدأت القوات المسلحة السويدية عملية دمج النظام وفحصه . تم تفعيل النظام رسميًا لدى القوات المسلحة السويدية في نوفمبر 2021. ^{[ 248 ] [ 249 ] [ 250 ]} وتم تسليم الوحدة الأخيرة في ديسمبر 2022. ^{[ 251 ]}

 تايوان (جمهورية الصين)

• قيادة الصواريخ التابعة للقيادة العامة للقوات الجوية لجمهورية الصين

 أوكرانيا

تمتلك أوكرانيا حاليًا عشر بطاريات باتريوت. ^{[ 252 ]} تبرعت ألمانيا بخمس بطاريات ^{[ 253 ]} ، والولايات المتحدة بثلاث بطاريات أخرى. ^{[ 254 ]} كما تبرعت كل من إسرائيل ورومانيا ببطارية واحدة. ^{[ 255 ] [ 256 ]} في يوليو/تموز 2026، اقترح دونالد ترامب منح أوكرانيا الحق في إنتاج صواريخ باتريوت الاعتراضية. ^{[ 257 ]}

• القوات الجوية الأوكرانية
  • اللواء 96 للصواريخ المضادة للطائرات ^{[ 258 ]}
  • اللواء 138 للصواريخ المضادة للطائرات ^{[ 259 ]}

 الإمارات العربية المتحدة

• جيش الإمارات العربية المتحدة

في عام 2014، أبرمت دولة الإمارات العربية المتحدة صفقة بقيمة تقارب 4  مليارات دولار مع شركتي لوكهيد مارتن ورايثيون لشراء وتشغيل أحدث نسخة مطورة من منظومة باتريوت PAC-3، بالإضافة إلى 288 صاروخًا من طراز PAC-3 من إنتاج لوكهيد، و216 صاروخًا من طراز GEM-T. وكانت هذه الصفقة جزءًا من تطوير منظومة دفاع وطني لحماية الإمارات من التهديدات الجوية. ^{[ 260 ]} وفي عام 2019، اشترت القوات المسلحة لدولة الإمارات العربية المتحدة 452 صاروخًا من طراز باتريوت المتقدم ذي القدرة 3 (PAC-3) المحسّن (MSE) ومعدات ذات صلة بتكلفة تقديرية بلغت 2.728  مليار دولار. ^{[ 261 ]}

 الولايات المتحدة

يُشغّل الجيش الأمريكي 1106 منصات إطلاق صواريخ باتريوت. في عام 2023، كان 480 منها في الخدمة. ^{[ 262 ]} وقد تبرع بثلاث بطاريات لأوكرانيا . ^{[ 263 ]} تخضع أسعار برامج الصواريخ والرادارات المختلفة التي تُديرها الوحدة لقانون الشفافية في المفاوضات (TINA)، الذي يُلزم بالتصديق على بيانات التكلفة لعقود التوريد المباشر. ^{[ 264 ]} في عام 2024، كشف تحقيقٌ أجرته وزارة العدل أن الوحدة قدّمت أسعارًا مُبالغًا فيها للعمالة والمواد لأنظمة صواريخ باتريوت، مما أدى إلى تسوية كبيرة بسبب التسعير المُضلل . ^{[ 265 ]}

• جيش الولايات المتحدة ^{[ 266 ]}
  • اللواء الحادي عشر لمدفعية الدفاع الجوي (11 ADA BDE)
    • الكتيبة الأولى، فوج المدفعية المضادة للطائرات الثالث والأربعون (1-43 ADA)
    • الكتيبة الثانية، فوج المدفعية المضادة للطائرات الثالث والأربعون (2-43 ADA)
    • الكتيبة الثالثة، فوج المدفعية المضادة للطائرات الثالث والأربعون (3-43 ADA)
    • الكتيبة الخامسة، فوج المدفعية المضادة للطائرات الثاني والخمسون (5-52 ADA)
  • اللواء الثلاثون لمدفعية الدفاع الجوي (30 ADA BDE)
    • الكتيبة الثالثة، فوج المدفعية المضادة للطائرات السادس (3-6 ADA)
  • اللواء الحادي والثلاثون لمدفعية الدفاع الجوي (31 ADA BDE)
    • الكتيبة الثالثة، فوج المدفعية الثاني للدفاع الجوي (3-2 ADA)
    • الكتيبة الرابعة، فوج المدفعية المضادة للطائرات الثالث (4-3 ADA)
  • اللواء 69 للدفاع الجوي (69 ADA BDE)
    • الكتيبة الرابعة، فوج المدفعية المضادة للطائرات الخامس (4-5 ADA)
    • الكتيبة الأولى، فوج المدفعية المضادة للطائرات 44 (1-44 ADA)
    • الكتيبة الأولى، فوج المدفعية المضادة للطائرات الثاني والستون (1-62 ADA)
  • اللواء 108 لمدفعية الدفاع الجوي (108 ADA BDE)
    • الكتيبة الأولى، فوج المدفعية المضادة للطائرات السابع (1-7 ADA)
    • الكتيبة الثالثة، فوج المدفعية المضادة للطائرات الرابع (3-4 ADA)
• الوحدات المتمركزة بشكل دائم في الخارج
  • اللواء الخامس والثلاثون لمدفعية الدفاع الجوي (35 ADA BDE)، كوريا الجنوبية
    • الكتيبة الثانية، فوج المدفعية الأول للدفاع الجوي (2-1 ADA)
    • الكتيبة السادسة، فوج المدفعية المضادة للطائرات الثاني والخمسون (6-52 ADA)
  • اللواء الثامن والثلاثون لمدفعية الدفاع الجوي (38 ADA BDE)، اليابان
    • الكتيبة الأولى ، فوج المدفعية الأول للدفاع الجوي (1-1 ADA)
  • اللواء 52 للدفاع الجوي (52 ADA BDE)، ألمانيا
    • الكتيبة الخامسة، فوج المدفعية المضادة للطائرات السابع (5-7 ADA)

المغرب

• الجيش الملكي المغربي
  • تم طلب نظام PAC-3 وسيتم تشغيله من قبل الجيش الملكي المغربي. ^{[ 267 ] [ 268 ]}

 سويسرا

• القوات الجوية السويسرية - برنامج Air2030 BODLUV
  • تم اختيار 5 بطاريات في عام 2022، وتم التعاقد عليها في عام 2023 مقابل 1,225,368,567 دولارًا أمريكيًا ^{[ 269 ] [ 270 ]}
    • 70 صاروخًا من طراز Raytheon MIM-104E GEM-T (PAC-2) ^{[ 271 ]}
    • 3 مركز تنسيق العمليات التكتيكية (TOC-C) ^{[ 272 ]}
    • 5 AN/MSQ-132 TOC-E (تنفيذ مركز العمليات التكتيكية) ^{[ 273 ] [ 274 ]}
    • 5 رادارات AN/MPQ-65A ^{[ 274 ]}
    • 5 مولدات كهربائية للرادار EPP RADAR-V ^{[ 274 ]}
    • 17 محطة إطلاق M903 ^{[ 274 ]}
    • مجموعة هوائيات OE-349 ( مصفوفة اتصالات UHF ) ^{[ 274 ]}
  • 72 طائرة من طراز لوكهيد مارتن PAC-3 MSE تم طلبها في عام 2023 مقابل 300 مليون فرنك سويسري ^{[ 275 ] [ 276 ] [ 277 ] [ 278 ]}

 إسرائيل

• سلاح الجو الإسرائيلي
  • قيادة الدفاع الجوي الإسرائيلي

شغّلت ثماني بطاريات من طراز PAC-2/GEM+ "ياهالوم". استُبدلت بأنظمة مقلاع داود وسهمه في عام 2024. في يناير 2025، أكد مسؤول دفاعي أمريكي إرسال نحو 90 صاروخ اعتراضي مع بطارية واحدة إلى أوكرانيا. ^{[ 111 ] [ 279 ]}
