المنظار التلسكوبي ، أو ما يُعرف اختصارًا بـ" السكوب" ، هو جهاز رؤية بصري يعتمد على تلسكوب انكساري . يُجهز المنظار بشبكة مرجعية ( شبكة تصويب ) مثبتة في موضع مناسب في نظامه البصري لتوفير نقطة تصويب دقيقة. تُصنف المناظير التلسكوبية حسب قوة التكبير البصري (القوة) وقطر العدسة الشيئية .

تعود أولى التجارب التي هدفت إلى تزويد الرماة بأدوات بصرية للتصويب إلى أوائل القرن السابع عشر. وعلى مرّ القرون، تم ابتكار أدوات بصرية مختلفة للتصويب، بالإضافة إلى نماذج أولية بدائية للمناظير التلسكوبية، والتي كانت تعاني من قيود عملية أو في الأداء. كانت معظم المناظير التلسكوبية المبكرة ذات قوة تكبير ثابتة، وكانت في جوهرها عبارة عن تلسكوبات رؤية مصممة خصيصًا. ظهرت المناظير التلسكوبية ذات التكبير المتغير لاحقًا، وكان يتم تغييرها عن طريق ضبط آلية التكبير يدويًا خلف العدسات المُقوِّمة . تشمل الأنواع الأخرى من المناظير المناظير المنشورية والبصريات المتغيرة ذات التكبير المنخفض.

تتميز المناظير التلسكوبية بمزايا وعيوب مقارنةً بالمناظير الحديدية. فهي تُصنع وفق مواصفات متنوعة وتستخدم مجموعة واسعة من أدوات الضبط، وشبكات التصويب، والميزات، والتقنيات، وأنظمة التركيب. وغالبًا ما تُختار هذه المواصفات بناءً على الاستخدام المقصود للمنظار.

وصف

ZF Ajack 4×90 (4×38 بالمصطلحات الحديثة) ألماني الصنع لبندقية القنص السويدية Mauser m/1941 من طراز الحرب العالمية الثانية .

المنظار التلسكوبي هو جهاز تصويب بصري يعتمد على تلسكوب انكساري . [ 1 ] وهو مزود بنمط مرجعي - يُعرف باسم الشبكة - مثبت في موضع مناسب في نظامه البصري لتوفير نقطة تصويب دقيقة. تُستخدم المناظير التلسكوبية مع جميع أنواع الأنظمة التي تتطلب تكبيرًا بالإضافة إلى التصويب البصري الموثوق، على عكس المناظير الحديدية غير المكبرة ، والمناظير العاكسة ، والمناظير المجسمة ، أو مناظير الليزر . وتوجد هذه المناظير عادةً في الأسلحة النارية ذات السبطانات الطويلة ، وخاصة البنادق، وعادةً ما تُركّب عبر قاعدة تثبيت . كما توجد أجهزة مماثلة في منصات أخرى مثل المدفعية والدبابات وحتى الطائرات . [ 2 ] [ 3 ] ويمكن دمج المكونات البصرية مع الإلكترونيات الضوئية لإضافة ميزات الرؤية الليلية أو الأجهزة الذكية .

تُصنّف المناظير التلسكوبية وفقًا لقوة التكبير البصري (أي القدرة) وقطر العدسة الشيئية . على سبيل المثال، يشير الرمز "10×50" إلى عامل تكبير ثابت قدره 10×، مع عدسة شيئية قطرها 50 مم. وبشكل عام، توفر العدسات الشيئية ذات الأقطار الأكبر، نظرًا لقدرتها على تجميع تدفق ضوئي أعلى، بؤبؤ خروج أكبر، وبالتالي صورة أكثر سطوعًا عند العدسة العينية .

تاريخ

إعادة تمثيل لمعركة بين ستيشن خلال الحرب الأهلية مع قناص كونفدرالي يطلق النار ببندقية ويتوورث المجهزة بمنظار طويل الأنبوب من صنع ويليام مالكولم.
بندقية قنص روسية طراز 1891/30 مزودة بمنظار PU 3.5×21
جندي بريطاني يختبر منظار الرؤية الليلية ZG 1229 Vampir (حوالي عام 1945)

تعود أولى التجارب التي هدفت إلى تزويد الرماة بأدوات تصويب بصرية إلى أوائل القرن السابع عشر. وعلى مر القرون، تم ابتكار أدوات تصويب بصرية مختلفة وأسلاف بدائية للمناظير التلسكوبية، والتي كانت تعاني من قيود عملية أو في الأداء.

في أواخر ثلاثينيات القرن السابع عشر، كان عالم الفلك الإنجليزي الهاوي ويليام جاسكوين يجري تجارب على تلسكوب كبلر، فتركه مفتوحًا. لاحقًا، وجد أن عنكبوتًا قد نسج خيوطه داخل التلسكوب، وعندما نظر من خلاله، وجد أن الخيوط كانت واضحة في بؤرة الأجرام البعيدة. أدرك جاسكوين أنه يستطيع استخدام هذا المبدأ لصنع منظار تلسكوبي لاستخدامه في أرصاده الفلكية. [ 1 ]

"هذا هو السر الرائع، الذي، مثل كل الأشياء الأخرى، ظهر عندما شاء المُدبِّر، والذي بتوجيه منه يمكن لخط عنكبوت مرسوم في علبة مفتوحة أن يمنحني أولاً من خلال ظهوره الكامل، عندما كنت أجري تجارب حول الشمس باستخدام عدستين محدبتين، المعرفة غير المتوقعة... إذا وضعت خيطًا حيث يمكن لتلك العدسة [العدسة العينية] أن تميزه بشكل أفضل، ثم قمت بتوصيل العدستين، وضبط المسافة بينهما لأي جسم، فسأرى هذا في أي جزء أوجهه إليه..."

— ويليام جاسكوين [ 1 ]

في عام 1776، تعاون تشارلز ويلسون بيل مع ديفيد ريتنهاوس لتركيب منظار على بندقية كوسيلة مساعدة للتصويب، لكنهما لم يتمكنا من تركيبه في مكان متقدم بما يكفي لمنع اصطدام العدسة بعين المستخدم أثناء الارتداد . [ 4 ] وفي العام نفسه، وصف جيمس ليند والكابتن ألكسندر بلير بندقية مزودة بمنظار. [ 5 ]

صُمم أول منظار بندقية في الفترة ما بين عامي 1835 و1840. في كتابه "البندقية الأمريكية المُحسّنة" ، الذي نُشر عام 1844، وصف المهندس المدني البريطاني الأمريكي جون ر. تشابمان منظارًا صنعه صانع الأسلحة مورغان جيمس من مدينة يوتيكا، نيويورك . وقد تعاون تشابمان مع جيمس في وضع مفاهيم وتصميم منظار تشابمان-جيمس. في عام 1855، بدأ صانع البصريات ويليام مالكولم من مدينة سيراكيوز، نيويورك، بإنتاج منظاره التلسكوبي الخاص، مستخدمًا تصميمًا أصليًا يتضمن عدسات لا لونية كتلك المستخدمة في التلسكوبات، كما حسّن من ضبط الانحراف الجانبي والارتفاع. تراوحت قوة تكبير مناظير مالكولم بين 3 و20 ضعفًا (وربما أكثر). كانت مناظير مالكولم، إلى جانب تلك التي صنعها صائغ المجوهرات إل إم أميدون من فيرمونت ، هي المعدات القياسية للقناصة خلال الحرب الأهلية الأمريكية . [ 6 ] [ 7 ] ومن المناظير التلسكوبية الأخرى التي ظهرت في الفترة نفسها مناظير ديفيدسون وباركر هيل . [ 8 ]

صُنعت أولى المناظير التلسكوبية العملية القائمة على التلسكوب الانكساري عام 1880 على يد أوغست فيدلر (من سترونسدورف ، النمسا )، مفوض الغابات لدى الأمير الألماني رويس . [ 9 ] وفي وقت لاحق، أصبحت المناظير التلسكوبية ذات مسافة الرؤية الطويلة متاحة للاستخدام على المسدسات وبنادق الاستطلاع . ومن الأمثلة التاريخية على المناظير التلسكوبية ذات مسافة الرؤية الطويلة (LER) المنظار الألماني ZF41 الذي استُخدم خلال الحرب العالمية الثانية على بنادق كارابينر 98k .

يُعد جهاز التصويب ZG 1229 (Zelgerät 1229)، المعروف أيضًا باسمه الرمزي "فامبير" (Vampir)، مثالًا مبكرًا على أجهزة التصويب المحمولة المصممة للاستخدام في ظروف الرؤية المنخفضة/الليلية. كان جهاز ZG 1229 فامبير جهاز رؤية ليلية يعمل بالأشعة تحت الحمراء من الجيل صفر، طُوّر لصالح الجيش الألماني ( الفيرماخت) لبندقية الهجوم StG 44 ، وكان مُصممًا في الأساس للاستخدام الليلي. بدأ توزيع نظام ZG 1229 فامبير على الجيش عام 1944، واستُخدم على نطاق ضيق في القتال من فبراير 1945 حتى المراحل الأخيرة من الحرب العالمية الثانية.

الأنواع

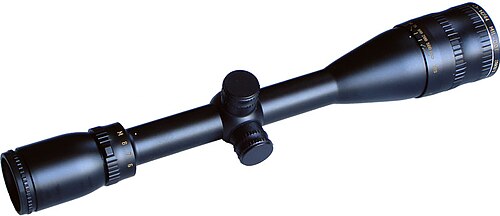

منظار بندقية تلسكوبي متغير الطاقة من طراز Swift 687M مع تعويض اختلاف المنظر (يتم استخدام الحلقة المحيطة بالعدسة الموضوعية لإجراء تعديلات اختلاف المنظر).

كانت معظم المناظير التلسكوبية المبكرة ذات تكبير ثابت، وكانت في جوهرها مناظير رؤية مصممة خصيصًا. ظهرت المناظير التلسكوبية ذات التكبير المتغير لاحقًا، وكان يتم تغييرها عن طريق ضبط آلية التكبير يدويًا خلف العدسات المُقوِّمة . توفر المناظير ذات التكبير المتغير مرونة أكبر عند التصويب على مسافات وأحجام أهداف وظروف إضاءة مختلفة، كما توفر مجال رؤية واسعًا نسبيًا عند إعدادات التكبير المنخفضة.

صيغة المناظير ذات التكبير المتغير هي كالتالي: الحد الأدنى للتكبير - الحد الأقصى للتكبير × قطر العدسة الشيئية ، على سبيل المثال، "3-9×40" تعني منظارًا تلسكوبيًا بتكبير متغير بين 3× و9×، وعدسة  شيئية قطرها 40 مم. تُعرف النسبة بين الحد الأقصى والحد الأدنى للتكبير في المنظار ذي التكبير المتغير بنسبة التكبير .

من المثير للارتباك أن بعض المناظير التلسكوبية القديمة (وخاصةً من الشركات المصنعة الألمانية أو الأوروبية الأخرى) لها تصنيف مختلف، حيث يشير الجزء الثاني من التسمية إلى قوة تجميع الضوء. في هذه الحالات، يُفترض أن يكون لمنظار 4×81 (تكبير 4×) صورة أكثر سطوعًا من منظار 2.5×70 (تكبير 2.5×)، ولكن قطر العدسة الشيئية لا يرتبط مباشرةً بسطوع الصورة، لأن السطوع يتأثر أيضًا بمعامل التكبير. عادةً ما تكون العدسات الشيئية في المناظير القديمة أصغر من تلك الموجودة في المناظير الحديثة. في هذه الأمثلة، يبلغ قطر العدسة الشيئية لمنظار 4×81 حوالي 36 مم، بينما يبلغ قطر العدسة الشيئية  لمنظار 2.5×70 حوالي 21 مم  .

منظار تلسكوبي منشوري

بندقية قنص بريطانية من طراز L129A1 مزودة بمنظار ACOG TA648-308 6×48

يُعدّ المنظار التلسكوبي المنشوري ، أو المنظار المنشوري ، نوعًا حديثًا نسبيًا من المناظير ، حيث يستبدل العدسات المُقوِّمة للصورة في التلسكوبات التقليدية بتصميم منشور سقفي شائع في المناظير المدمجة ، والمناظير الأحادية ، ومناظير الرصد . [ 10 ] [ 11 ] تُحفر الشبكة على أحد أسطح الانعكاس الداخلية للمنشور ، مما يُسهّل إضاءة الشبكة (من الجهة الخلفية للمنشور) حتى عند إطفاء الإضاءة. وباعتبارها تلسكوبات بصرية ، تستطيع المناظير المنشورية تعويض الاستجماتيزم البؤري لدى المستخدم . [ 12 ] [ 13 ]

تتميز المناظير المنشورية بخفة وزنها وصغر حجمها مقارنةً بالمناظير التلسكوبية التقليدية، ولكنها في الغالب ذات قوة تكبير ثابتة في نطاقات التكبير المنخفضة (عادةً 2×، 2.5×، 3×، أو 4× في الغالب، وأحيانًا 1× أو 5× أو أكثر)، وهي مناسبة للرماية على مسافات قصيرة ومتوسطة. ومن أشهر الأمثلة على ذلك منظار Trijicon ACOG الذي أثبت كفاءته في ساحات القتال، والذي يستخدمه سلاح مشاة البحرية الأمريكية والجيش الأمريكي وقيادة العمليات الخاصة الأمريكية [ 14 ] ، مع العلم أن هناك أيضًا مناظير منشورية ذات تكبير متغير، مثل سلسلة ELCAN Specter DR/TR التي يستخدمها الجيش الكندي .

بصري متغير منخفض الطاقة

SIG Sauer TANGO6T 1 - 6 × 24 مم LVPO على M110A1 SDMR

تُعرف المناظير التلسكوبية ذات التكبير المتغير في نطاق التكبير المنخفض (1-4×، 1-6×، 1-8×، أو حتى 1-10×) باسم البصريات المتغيرة منخفضة الطاقة ( LPVO) . غالبًا ما تكون هذه المناظير مزودة بإضاءة مدمجة للشبكة ، ويمكن ضبطها حتى تكبير 1×. نظرًا لأن التكبير المنخفض يُستخدم في الغالب في المدى القريب والمتوسط، فإن مناظير LPVO لا تحتوي عادةً على تعويض اختلاف المنظر (على الرغم من وجود بعض الطرازات النادرة التي تحتوي عليه)، ولها شكل أسطواني كامل أمام العدسة العينية ، حيث أن إضاءة الصورة غالبًا ما تكون كافية دون الحاجة إلى عدسة موضوعية مكبرة لتحسين تجميع الضوء. تحتوي معظم مناظير LPVO على شبكات مثبتة في المستوى البؤري الثاني، ولكن في الآونة الأخيرة، أصبحت مناظير LPVO ذات المستوى البؤري الأول شائعة، وخاصة تلك ذات نسب التكبير العالية التي تزيد عن 6×.

يُشار إلى مناظير LPVO بشكل غير رسمي أيضًا باسم " مناظير AR " أو " مناظير الكاربين "، وذلك بسبب الشعبية المتزايدة مؤخرًا للبنادق الرياضية الحديثة والبنادق شبه الآلية المدمجة "التكتيكية" المستخدمة بين أفراد إنفاذ القانون والدفاع عن المنزل وهواة الرماية العملية .

تحديد

المعاملات البصرية

تُصمَّم المناظير التلسكوبية عادةً لتطبيقٍ مُحدَّدٍ مُخصَّصٍ لها. وتُؤدِّي هذه التصاميم المختلفة إلى ظهور معايير بصرية مُعيَّنة، وهي:

  • التكبير – نسبة البعد البؤري للعدسة الشيئية إلى البعد البؤري للعدسة العينية تُعطي قوة التكبير الخطي للتلسكوبات. على سبيل المثال، يُنتج عامل تكبير 10 صورة كما لو كان الشخص أقرب إلى الجسم بعشر مرات. يعتمد مقدار التكبير على الغرض من استخدام التلسكوب. التكبيرات المنخفضة تُقلل من احتمالية اهتزاز الصورة، بينما التكبيرات العالية تُقلل من مجال الرؤية .
  • قطر العدسة الشيئية - يحدد قطر العدسة الشيئية كمية الضوء التي يمكن تجميعها لتكوين صورة. وعادة ما يتم التعبير عنه بالملليمترات.
  • مجال الرؤية – يتحدد مجال رؤية المنظار التلسكوبي بتصميمه البصري. ويُشار إليه عادةً بقيمة خطية ، مثل عدد الأمتار (الأقدام) التي يمكن رؤيتها على مسافة 100 متر (110 ياردة) ، أو بقيمة زاوية تُحدد عدد الدرجات التي يمكن رؤيتها.
  • بؤبؤ الخروج – تُركّز المناظير التلسكوبية الضوء المُجمّع بواسطة العدسة الشيئية في حزمة ضوئية تُسمى بؤبؤ الخروج، وقطره يساوي قطر العدسة الشيئية مقسومًا على قوة التكبير. وللحصول على أقصى قدر من تجميع الضوء وأكثر صورة سطوعًا، يجب أن يُساوي قطر بؤبؤ الخروج قطر قزحية العين عند اتساع حدقتها بالكامل ، وهو حوالي 7 مم للعين البشرية الشابة المُتكيفة مع الظلام ، ويقلّ مع التقدم في السن. إذا كان مخروط الضوء الخارج من العدسة العينية أكبر من البؤبؤ الذي يدخله، فإن أي ضوء يخرج من البؤبؤ يُعتبر "مُهدرًا" من حيث توفير المعلومات البصرية.
مع ذلك، فإنّ اتساع بؤبؤ الخروج يُسهّل وضع العين في المكان المناسب لاستقبال الضوء، حيث يُمكن توجيهها إلى أي مكان ضمن مخروط الضوء الواسع لبؤبؤ الخروج. تُساعد هذه السهولة في التوجيه على تجنّب التظليل ، وهو عبارة عن رؤية مُظلمة أو غير واضحة تحدث عند حجب مسار الضوء جزئيًا. كما يُتيح ذلك إمكانية العثور على الصورة بسرعة، وهو أمر بالغ الأهمية عند التصويب على الحيوانات سريعة الحركة. قد يكون استخدام منظار تلسكوبي ذي بؤبؤ خروج ضيق مُرهقًا للعين، نظرًا لضرورة تثبيته بدقة أمام العينين للحصول على صورة واضحة. أخيرًا، يستخدم العديد من الأشخاص في أوروبا مناظيرهم التلسكوبية عند الغسق والفجر والليل، عندما تكون بؤبؤات أعينهم أكبر. لذا، فإنّ بؤبؤ الخروج النهاري الذي يتراوح قطره بين 3 و4  ملم ليس معيارًا مُفضّلًا عالميًا. من أجل الراحة وسهولة الاستخدام والمرونة في التطبيقات، تُعدّ المناظير التلسكوبية ذات بؤبؤ الخروج الأوسع خيارات مُرضية، حتى وإن لم يتم استغلال كامل إمكانياتها خلال النهار.
  • راحة العين - راحة العين هي المسافة من عدسة العدسة العينية الخلفية إلى بؤبؤ العين أو نقطة خروجها. [ 15 ] وهي المسافة المثلى التي يجب على المستخدم وضع عينه خلف العدسة العينية عندها لرؤية صورة واضحة غير مشوشة . كلما زاد البعد البؤري للعدسة العينية، زادت راحة العين. تتراوح راحة العين في المناظير التلسكوبية النموذجية من 25 مم (0.98 بوصة) إلى أكثر من 100 مم (3.9 بوصة) ، ولكن المناظير التلسكوبية المصممة لبنادق الكشافة أو المسدسات تحتاج إلى راحة عين أطول بكثير لعرض صورة واضحة غير مشوشة. تُفضل المناظير التلسكوبية ذات راحة العين الطويلة نسبيًا لتجنب تمزقات ما حول العين وإصابات العين الناتجة عن ارتداد السلاح بسبب اصطدام العدسة العينية المعدنية(المعروفة شعبيًا باسم "عضة المنظار")، خاصةً في الحالات التي يصعب فيها تثبيت أخمص البندقية . تعتبر مسافة راحة العين مهمة لمرتدي النظارات ، حيث أن وجود النظارة أمام العين يقلل من المساحة المادية المتاحة قبل الاصطدام بالعدسة العينية، لذلك فإن مسافة راحة العين الأطول ضرورية.

الطلاءات البصرية

نظراً لاحتواء المنظار التلسكوبي النموذجي على عدة عناصر بصرية ذات خصائص مميزة، بالإضافة إلى أسطح زجاجية متعددة، يستخدم مصنّعو المناظير التلسكوبية أنواعاً مختلفة من الطلاءات البصرية لأسباب تقنية ولتحسين جودة الصورة. تساهم هذه الطلاءات في زيادة نفاذية الضوء، وتقليل الانعكاسات، وصدّ الماء والشحوم، وحتى حماية العدسة من الخدوش. وغالباً ما يستخدم المصنّعون تسميات خاصة بهم لأنواع طلاءات العدسات.

مضاد للانعكاس

تقلل الطلاءات المضادة للانعكاس من فقدان الضوء عند كل سطح بصري نتيجة الانعكاس . كما يقلل هذا الانعكاس من كمية الضوء "المفقود" داخل المنظار، والذي قد يجعل الصورة ضبابية (منخفضة التباين). وقد يُنتج المنظار المزود بطلاءات بصرية جيدة صورة أكثر سطوعًا من المناظير غير المطلية ذات العدسة الشيئية الأكبر، وذلك بفضل نفاذية الضوء الفائقة عبر العدسة. وقد اخترع أولكسندر سماكولا أول طلاء شفاف قائم على التداخل، وهو Transparentbelag ( T)، الذي استخدمته شركة زايس عام 1935. [ 16 ]

يُعد فلوريد المغنيسيوم من المواد الكلاسيكية المستخدمة في طلاء العدسات ، حيث يقلل الضوء المنعكس من 5% إلى 1%. أما طلاءات العدسات الحديثة فتتكون من طبقات متعددة معقدة، ولا تعكس سوى 0.25% أو أقل، مما يُنتج صورة بأقصى سطوع وألوان طبيعية. وبناءً على الخصائص البصرية للعدسات المستخدمة والغرض الأساسي من استخدام المنظار، تُفضّل أنواع مختلفة من الطلاءات لتحسين نفاذية الضوء بما يتناسب مع تباين كفاءة الإضاءة في العين البشرية . [ 17 ]

يُعدّ نفاذ الضوء الأقصى حول أطوال موجية تبلغ 555  نانومتر ( الأخضر ) أمرًا بالغ الأهمية للحصول على رؤية مثالية في ظروف الإضاءة الجيدة باستخدام خلايا المخروط في العين . كما يُعدّ نفاذ الضوء الأقصى حول أطوال موجية تبلغ 498  نانومتر ( الأزرق السماوي ) أمرًا بالغ الأهمية للحصول على رؤية مثالية في ظروف الإضاءة المنخفضة باستخدام خلايا العصوية في العين . وهذا ما يسمح للمناظير التلسكوبية عالية الجودة في القرن الحادي والعشرين بتحقيق قيم نفاذية ضوئية تتجاوز 90% عمليًا في ظروف الإضاءة المنخفضة. [ 17 ]

بحسب نوع الطلاء، قد تكون طبيعة الصورة المرئية في المنظار تحت ضوء النهار العادي "أكثر دفئًا" أو "أكثر برودة"، وقد تظهر بتباين أعلى أو أقل. ويُراعى في التطبيق أيضًا تحسين الطلاء لتحقيق أقصى دقة لونية عبر الطيف المرئي . [ 18 ] [ 19 ] [ 20 ] ومن تقنيات التطبيق الشائعة الترسيب الفيزيائي للبخار لطبقة أو أكثر من طبقات الطلاء الرقيقة جدًا المضادة للانعكاس، والتي تشمل الترسيب التبخيري ، مما يجعلها عملية إنتاج معقدة. [ 21 ]

حجم الأنبوب

تختلف الأنابيب الرئيسية للمناظير التلسكوبية في الحجم والمادة المصنعة وعملية التصنيع والتشطيب السطحي. تتراوح الأقطار الخارجية النموذجية بين 19.05 مم (0.75 بوصة) و 40 مم (1.57 بوصة) ، مع أن 25.4 مم (1 بوصة) و 30 مم، ومؤخرًا 34 مم، هي الأحجام الأكثر شيوعًا. يؤثر القطر الداخلي للأنبوب الرئيسي على المساحة المتاحة لتركيب مجموعة عدسات الترحيل والعناصر البصرية الأخرى، وعلى الحجم الأقصى لأنبوب التعديل، وعلى أقصى نطاقات الزاوية لضبط الارتفاع والانحراف.

تتميز المناظير التلسكوبية المصممة للاستخدام بعيد المدى و/أو في ظروف الإضاءة المنخفضة عادةً بقطر أنبوب رئيسي أكبر. فإلى جانب الاعتبارات البصرية والمكانية ومدى إمكانية ضبط الارتفاع والانحراف، توفر الأنابيب الرئيسية ذات القطر الأكبر إمكانية زيادة سمك جدران الأنبوب (وبالتالي منظار أكثر متانة) دون التضحية بالكثير من القطر الداخلي.

أدوات التحكم في الضبط

أدوات التحكم في ضبط المنظار التلسكوبي مع مقبض ضبط الارتفاع الذي يتميز بنقطة توقف عند الصفر ومؤشر للدورة الثانية.

يمكن أن يحتوي المنظار التلسكوبي على العديد من أدوات التحكم اليدوية في شكل مقابض تحكم أو حلقات محورية.

تحتوي جميع المناظير التلسكوبية على أدوات التحكم الثلاثة الأولى (الديوبتر، الارتفاع، الانحراف الجانبي)، بينما تتوفر أداة التحكم الرابعة (التكبير) في المناظير ذات التكبير المتغير. أما أداتا التحكم المتبقيتان فهما اختياريتان، وعادةً ما توجدان فقط في الطرازات المتطورة ذات الميزات الإضافية.

تحتوي مقابض ضبط الانحراف والارتفاع (المعروفة شعبياً باسم "أبراج التتبع") عادةً على نتوءات كروية داخلية لتسهيل ضبط دورانها بدقة، مما يوفر استجابة لمسية واضحة تتوافق مع كل دورة ، مصحوبة غالباً بصوت نقر خفيف ولكنه مسموع. يُطلق على كل زيادة في الضبط اسم "نقرة"، ويُعرف التعديل الزاوي المقابل للمحور البصري بقيمة النقرة . القيم الأكثر شيوعاً للنقرة هي 1/4 دقيقة قوسية (تُعبر عنها غالباً بتقريب " 1/4 بوصة عند 100 ياردة") و0.1 ميل ( تُعبر عنها غالباً "10 ملم عند 100 متر")، على الرغم من وجود قيم نقرة أخرى مثل 1/2 دقيقة قوسية ، و 1 / 3 دقيقة قوسية، و 1 / 8 دقيقة قوسية ، وزيادات ميل أخرى في المناظير التجارية والعسكرية ومناظير إنفاذ القانون.

لم تكن المناظير التلسكوبية القديمة مزودة في الغالب بآليات ضبط داخلية للرياح والارتفاع. في حال افتقار المنظار التلسكوبي لآليات الضبط الداخلية، تُستخدم حوامل قابلة للتعديل (على حلقات المنظار أو على سكة التثبيت نفسها) لضبط التصويب .

شبكات التصويب

شبكات تصويب متنوعة.
شبكة تحديد المدى.

تأتي المناظير التلسكوبية مزودة بمجموعة متنوعة من الشبكات ، بدءًا من الشعيرات المتقاطعة البسيطة وصولًا إلى الشبكات المعقدة المصممة لتمكين الرامي من تحديد مسافة الهدف، والتعويض عن انخفاض مسار الرصاصة، وضبط الانحراف الجانبي الناتج عن الرياح. يستطيع المستخدم تقدير المسافة إلى أجسام ذات أحجام معروفة، وأحجام الأجسام على مسافات معروفة، بل وحتى التعويض التقريبي عن انخفاض مسار الرصاصة وانحراف الرياح على مسافات معروفة باستخدام منظار مزود بشبكة.

على سبيل المثال، مع شبكة تصويب مزدوجة نموذجية من ماركة Leupold ذات زاوية 16 دقيقة قوسية (MOA) (مشابهة للصورة B) على منظار تلسكوبي ذي قوة ثابتة، فإن المسافة من عمود إلى عمود، بين الخطوط الأكثر سمكًا لشبكة التصويب التي تغطي مركز صورة الرؤية، تبلغ حوالي 32 بوصة (810 مليمترات) على مسافة 200 ياردة (180 مترًا) ، أو ما يعادل ذلك، حوالي 16 بوصة (410 مليمترات) من المركز إلى أي عمود على مسافة 200 ياردة.

إذا كان هدفٌ قطره 16  بوصة يشغل نصف المسافة بين أعمدة التصويب (أي من مركز الهدف إلى العمود)، فإن المسافة إلى الهدف تُقدّر بحوالي 200 ياردة (180 مترًا) . أما إذا كان الهدف قطره 16 بوصة ويشغل كامل مجال الرؤية من عمود إلى آخر، فإن المدى يُقدّر بحوالي 100 ياردة. ويمكن تقدير المدى بدقة مماثلة باستخدام حسابات التناسب، وذلك لأحجام الأهداف المعروفة.

يمكن تعويض كل من تصحيح انخفاض مسار الرصاصة على أرض مستوية (التصحيح الرأسي) وتصحيح انحراف الرياح الأفقي (التصحيح الجانبي) باستخدام تقديرات تعتمد على سرعة الرياح، وذلك من خلال مراقبة الأعلام أو غيرها من الأهداف، بواسطة مستخدم مدرب باستخدام علامات الشبكة. أما تصحيح انخفاض مسار الرصاصة على أرض منحدرة (التصحيح السفلي)، وهو أقل شيوعًا، فيمكن تقديره أيضًا بواسطة مستخدم ماهر يستخدم منظارًا مزودًا بشبكة، بمجرد معرفة كل من ميل الأرض والمدى المائل للهدف.

يوجد نوعان رئيسيان من تصميمات الشبكات: الشبكة السلكية والشبكة المحفورة . تُعدّ الشبكات السلكية أقدم أنواع الشبكات، وهي مصنوعة من سلك معدني أو خيط، مثبتة في موضع مناسب بصريًا داخل أنبوب المنظار. أما الشبكات المحفورة فهي عنصر بصري، غالبًا ما يكون لوحًا زجاجيًا، محفور عليه أنماط بالحبر، ومثبتة كجزء لا يتجزأ من مسار الضوء . عند إضاءتها من الخلف عبر العدسة العينية، تعكس الشبكة السلكية الضوء الوارد، ولا يمكنها عرض شبكة معتمة (سوداء) تمامًا بتباين عالٍ. بينما تبقى الشبكة المحفورة معتمة (سوداء) تمامًا عند إضاءتها من الخلف.

أنماط

شبكة تصويب على شكل حدوة حصان (مع خطوط BDC/محدد المدى أسفلها)

قد تكون أنماط الشبكة بسيطة، مثل نقطة هدف دائرية، أو صليب صغير ، أو معين ، أو شكل حرف V ، أو دائرة في المنتصف (في بعض المناظير المنشورية والمناظير العاكسة / الهولوغرافية )، أو خط عمودي مدبب . مع ذلك، تعتمد معظم الشبكات على نمط شعيرات متقاطعة يستخدم خطوطًا أفقية وعمودية لتوفير مرجع بصري أفضل.

شبكات التصويب ذات الخطوط العمودية

شبكة "المسلة" الخاصة بمنظار منشور SUSAT

تستخدم بعض تصميمات الشبكات التصويبية المبكرة شريطًا رأسيًا واحدًا (عادةً ما يكون مدببًا) أو ما يُعرف بـ" المسلة "، والذي يُحاكي بشكل أساسي العمود الأمامي في أجهزة التصويب الحديدية التقليدية . تحتوي بعض هذه الشبكات على خطوط أفقية إضافية تُكمل الشريط الرأسي على شكل حرف " T " لمساعدة المستخدم على محاذاة الهدف بسرعة. من أمثلة هذه التصميمات شبكة "الألمانية رقم 1" الشهيرة المستخدمة في مناظير ZF41 التابعة للجيش الألماني خلال الحرب العالمية الثانية ، وشبكة SVD المستخدمة في مناظير PSO-1 السوفيتية خلال الحرب الباردة ، ومنظار SUSAT البريطاني المنشوري المستخدم في بنادق SA80 من سلسلة بولبوب .

علامات التصويب

الرؤية من خلال شبكة تصويب مزدوجة متقاطعة

تُعدّ علامة التصويب أبسط أنواع الشبكات، وهي عبارة عن خطين متقاطعين بشكل عمودي على هيئة علامة " + "، ويُستخدم مركز علامة التصويب (نقطة الصفر ) لتوجيه السلاح. تُشابه خطوط علامة التصويب هندسيًا المحورين السيني والصادي لنظام الإحداثيات الديكارتية ، والذي يُمكن للرامي استخدامه كمرجع بسيط لإجراء معايرات أفقية ورأسية تقريبية.

لا تحتوي شبكات التصويب ذات الشعيرات المتقاطعة البسيطة على أي علامات متدرجة ، وبالتالي فهي غير مناسبة لتحديد المدى باستخدام القياسات الاستاديامترية . مع ذلك، تحتوي بعض تصميمات الشعيرات المتقاطعة على أقسام خارجية سميكة تُساعد في التصويب في حالات ضعف التباين عندما لا يكون مركز الشعيرة المتقاطعة الدقيق واضحًا. يمكن أيضًا استخدام شبكات التصويب هذه "الرقيقة-السميكة"، والمعروفة باسم الشبكات المزدوجة ، لإجراء بعض التقديرات التقريبية إذا كانت نقطة الانتقال بين الخطوط الرقيقة والسميكة على مسافة محددة من المركز، كما هو الحال في تصميمات مثل شبكات 30/30 الشائعة (يبلغ طول كل من خطوط الشعيرة المتقاطعة الأفقية والرأسية الدقيقة 30 دقيقة قوسية عند تكبير 4x قبل الانتقال إلى الخطوط السميكة). قد توجد ميزات إضافية مثل نقطة مركزية مكبرة (غالبًا ما تكون مضاءة أيضًا )، أو دائرة متحدة المركز (متصلة أو متقطعة)، أو علامة شيفرون ، أو أشرطة الاستاديا ، أو مزيج مما سبق، تُضاف إلى الشعيرة المتقاطعة لتسهيل التصويب.

شبكات التصويب

شبكة قياس المسافة النموذجية (الستاديامترية) التي يستخدمها القناصة العسكريون. يمكن رؤية نقاط ميل على الشعيرات المتقاطعة. كما تُستخدم الخطوط الأفقية الأربعة فوق الخط الأفقي لأغراض قياس المسافة (السريع).
• إذا كان رأس شخص يرتدي خوذة (طوله حوالي 0.25 متر) يقع بين العارضة الرابعة والخط الأفقي، فإن هذا الشخص يكون على بُعد حوالي 100 متر. • عندما يقع الجزء العلوي من جسم شخص (طوله حوالي متر واحد) أسفل العارضة الرابعة، فإن هذا الشخص يكون على بُعد حوالي 400 متر.

صُممت العديد من الشبكات الحديثة لأغراض تحديد المدى (القياسي) . ولعلّ أشهرها وأكثرها شيوعًا هي شبكة "ميل-دوت" ، التي تتكون من شعيرات متقاطعة مزدوجة مع نقاط صغيرة تُشير إلى كل فاصل ميلي راديان (أو ميل ) من المركز. [ 23 ] وهناك نوع بديل يستخدم خطوطًا متعامدة بدلًا من النقاط، ويُعرف باسم شبكة "ميل-هاش" . تُسمى هذه الشبكات المتدرجة ، إلى جانب تلك التي تعتمد على وحدات دقيقة القوس (MOA) ، بشكل جماعي وغير رسمي " شبكات قياس المدى "، وقد حظيت بقبول واسع في حلف الناتو وغيره من المنظمات العسكرية والأمنية.

تُعد الشبكات القائمة على نظام الميلي راديان، والتي تعتمد على التدريجات ​​العشرية ، أكثر شيوعًا بكثير نظرًا لسهولة وموثوقية حسابات المدى باستخدام الوحدات المترية الشائعة ، حيث أن كل ميلي راديان عند كل متر من المسافة يتوافق ببساطة مع جزء من 1 مليمتر ؛ في حين أن الشبكات القائمة على نظام MOA أكثر شيوعًا في الاستخدام المدني الذي يفضل الوحدات الإمبراطورية (على سبيل المثال في الولايات المتحدة)، لأنه من قبيل الصدفة، فإن 1 MOA عند 100 ياردة (مسافة التصويب الأكثر شيوعًا ) يساوي حوالي 1.0472 بوصة ( π ÷3)، والتي يمكن تقريبها بثقة إلى 1 بوصة.

لضمان توحيد المنهجية، ودقة الحسابات الذهنية ، وكفاءة التواصل بين المراقبين والرماة في فرق القناصة ، تُضبط عادةً المناظير القائمة على نظام المِلْي (mil) بتعديلات الارتفاع/الانحراف  بزيادات قدرها 0.1 مِلْي. مع ذلك، توجد مناظير عسكرية ورياضية تستخدم زيادات أدق أو أعرض في الشبكة.

باستخدام الصيغة الرياضية "[حجم الهدف] ÷ [عدد وحدات الميلي راديان] × 1000 = المسافة"، يستطيع المستخدم حساب المسافة إلى الهدف بسهولة، حيث أن جسمًا طوله متر واحد سيبدو تمامًا  كميلي راديان واحد على مسافة 1000 متر. على سبيل المثال، إذا رأى المستخدم جسمًا معروفًا أن طوله 1.8  متر كجسم  طوله 3 ميلي راديان من خلال المنظار، فإن المسافة إلى ذلك الجسم ستكون 600  متر (1.8 ÷ 3 × 1000 = 600).

شبكات التصويب المتبقية

مصفوفة النقاط "المتبقية" على شبكة Horus TReMoR

تحتوي بعض شبكات التصويب المُخصصة للرماية على أنماط علامات إضافية في الربعين السفليين ، تتألف من صفوف مُتقنة من نقاط دقيقة مُتباعدة بدقة، أو علامات "+"، أو خطوط مُتقطعة (عادةً بفواصل 0.2 ميل أو ½ دقيقة قوسية )، لتوفير مراجع دقيقة لتعويض انخفاض مسار الرصاصة وانحرافها بفعل الرياح، وذلك ببساطة عن طريق التصويب لأعلى (أي تثبيت الهدف فوق الهدف) وعكس اتجاه الرياح (أي التصويب الانحرافي ، أو ما يُعرف بـ"تصويب كنتاكي "). ولذلك، يُطلق على هذا النوع من الشبكات، المُصمم لتثبيت الهدف عاليًا وبعيدًا عنه، اسم شبكات التصويب التعويضية . تُتيح تقنية التصويب هذه تصحيح الانحرافات الباليستية بسرعة دون الحاجة إلى إعادة ضبط الصفر يدويًا، مما يُمكّن الرامي من إطلاق طلقات مُتابعة سريعة ودقيقة.

عند إطلاق النار على مسافات بعيدة ، كلما زادت المسافة بين الهدف والهدف، زاد انخفاض مسار الرصاصة وانحرافها بفعل الرياح، مما يستدعي التعويض. ولهذا السبب، تكون نطاقات التصويب المرجعية لتصحيح مسار الرصاصة عادةً أعرض بكثير في الجزء السفلي، لتشكل مثلثًا متساوي الساقين / شبه منحرف يشبه تاج شجرة التنوب ، وهي الشجرة الزينة التي تُستخدم تقليديًا في صنع أشجار عيد الميلاد . ولذلك، تُعرف شبكات التصويب لتصحيح مسار الرصاصة أيضًا باسم " شبكات شجرة عيد الميلاد ". ومن الأمثلة المعروفة على هذه الشبكات: GAP G2DMR، وسلسلة Horus TReMoR وH58/H59، و Vortex EBR-2B، وKahles AMR.

مستوى بؤرة الشبكة

تعتمد المناظير التلسكوبية على عدسات تصحيح الصورة (المستخدمة لعرض صورة معتدلة للمستخدم) ولها مستويان للتركيز حيث يمكن وضع شبكة التصويب: المستوى البؤري الأول (FFP) بين العدسة الشيئية ونظام عدسات تصحيح الصورة، أو المستوى البؤري الثاني (SFP) بين نظام عدسات تصحيح الصورة والعدسة العينية . [ 24 ] [ 25 ] في المناظير التلسكوبية ذات التكبير الثابت، لا يوجد فرق يُذكر، أما في المناظير التلسكوبية ذات التكبير المتغير، فتتوسع شبكة التصويب في المستوى البؤري الأول وتتقلص مع بقية الصورة عند تعديل التكبير، بينما تظهر شبكة التصويب في المستوى البؤري الثاني بنفس الحجم والشكل للمستخدم مع توسع وتتقلص صورة الهدف. عمومًا، معظم المناظير الحديثة ذات التكبير المتغير من نوع SFP ما لم يُذكر خلاف ذلك. [ 26 ]

تكمن العيوب الرئيسية لتصاميم SFP في استخدام شبكات تحديد المدى مثل شبكة ميل دوت. فبما أن النسبة بين الشبكة والهدف تعتمد على التكبير المُختار، فإن هذه الشبكات تعمل بكفاءة عند مستوى تكبير واحد فقط، وهو عادةً أعلى مستوى. يستخدم بعض رماة المسافات الطويلة والقناصة العسكريين مناظير تلسكوبية ثابتة التكبير لتجنب هذا الخطأ المحتمل. تستفيد بعض مناظير SFP من هذه الميزة، حيث يقوم الرامي بضبط التكبير حتى يتناسب الهدف بشكل معين داخل الشبكة، ثم يستنتج المدى بناءً على هذا الضبط. تسمح بعض مناظير الصيد من ليوبولد المزودة بشبكات مزدوجة بتقدير مدى غزال أبيض الذيل عن طريق ضبط التكبير حتى تتناسب المنطقة بين العمود الفقري والصدر بين الشعيرات المتقاطعة والجزء العلوي السميك من الشبكة. بعد ذلك، يُقرأ المدى من المقياس المطبوع على حلقة ضبط التكبير.

على الرغم من أن تصميمات FFP لا تتأثر بأخطاء التكبير، إلا أنها لا تخلو من عيوبها. فمن الصعب تصميم شبكة تصويب مرئية بوضوح عبر نطاق التكبير الكامل: فشبكة تبدو واضحة تمامًا عند تكبير 24× قد يصعب رؤيتها عند تكبير 6×. ومن جهة أخرى، قد تكون الشبكة الواضحة عند تكبير 6× سميكة جدًا عند تكبير 24×، مما يعيق دقة التصويب. كما أن الرماية في ظروف الإضاءة المنخفضة تتطلب عادةً إما إضاءة أو شبكة تصويب بارزة، بالإضافة إلى تكبير منخفض لزيادة كمية الضوء المُجمّع. عمليًا، تُقلل هذه المشكلات بشكل ملحوظ من نطاق التكبير المتاح في مناظير FFP مقارنةً بمناظير SFP، كما أن مناظير FFP أغلى بكثير من مناظير SFP ذات الجودة المماثلة. يترك معظم مُصنّعي البصريات عالية الجودة الخيار بين شبكة FFP أو SFP للعميل، أو يُوفرون نماذج من المناظير تجمع بين النظامين.

لا تُعاني المناظير التلسكوبية ذات التكبير المتغير المزودة بشبكة FFP من أي مشاكل في تغيير نقطة الارتطام. أما المناظير التلسكوبية ذات التكبير المتغير المزودة بشبكة SFP، فقد تُعاني من تغيير طفيف في نقطة الارتطام ضمن نطاق التكبير، نتيجةً لموقع الشبكة في آلية التكبير الميكانيكية في الجزء الخلفي من المنظار. عادةً ما تكون هذه التغييرات طفيفة، ولكن المستخدمين الذين يُركزون على الدقة، والذين يرغبون في استخدام منظارهم التلسكوبي بسلاسة تامة عند مستويات تكبير متعددة، غالبًا ما يختارون شبكات FFP.

إضاءة الشبكة

منظار TA31RCO-M150CPO 4×32 ACOG يستخدم مزيجًا من الألياف البصرية (المرئية في الأعلى) والتريتيوم ذاتي الإضاءة لإضاءة الشبكة.

يمكن إضاءة أي نوع من أنواع الشبكات لاستخدامها في ظروف الإضاءة المنخفضة أو النهار. مع أي شبكة مضيئة مصممة للإضاءة المنخفضة، من الضروري إمكانية تعديل سطوعها. فالشبكة شديدة السطوع ستسبب وهجًا في عين المستخدم، مما يعيق قدرته على الرؤية في ظروف الإضاءة المنخفضة. وذلك لأن بؤبؤ العين البشرية ينغلق بسرعة عند تعرضه لأي مصدر ضوء. توفر معظم الشبكات المضيئة إعدادات سطوع قابلة للتعديل لضبط الشبكة بدقة وفقًا للإضاءة المحيطة.

عادةً ما يتم توفير الإضاءة بواسطة مصباح LED يعمل بالبطارية ، مع إمكانية استخدام مصادر إضاءة كهربائية أخرى. يُسلط الضوء للأمام عبر المنظار، وينعكس عن السطح الخلفي للشبكة. يُعد اللون الأحمر الأكثر شيوعًا، لأنه الأقل تأثيرًا على الرؤية الليلية الطبيعية للرامي . يمكن استخدام هذه الطريقة لتوفير إضاءة للشبكة في ظروف الإضاءة المنخفضة وفي النهار.

يمكن استخدام النظائر المشعة، مثل التريتيوم، كمصدر ضوئي لتوفير شبكة تصويب مضيئة للتصويب في ظروف الإضاءة المنخفضة. وتُستخدم شبكات التصويب المضاءة بالتريتيوم في مناظير مثل SUSAT أو Elcan C79 . كما تستخدم شركة Trijicon ، المشهورة بمناظير ACOG المنشورية التي تعتمدها فروع مختلفة من قوات المشاة الهجومية في الجيش الأمريكي ، التريتيوم في مناظير أسلحتها النارية القتالية والصيد. ويجب استبدال مصدر ضوء التريتيوم كل 8 إلى 12 عامًا، نظرًا لفقدانه التدريجي للسطوع بسبب التحلل الإشعاعي .

باستخدام الألياف الضوئية ، يمكن تجميع ضوء النهار وتوجيهه إلى شبكة تصويب مضاءة. تتفاعل شبكات التصويب المصنوعة من الألياف الضوئية تلقائيًا مع مستوى الإضاءة المحيطة، مما يحدد سطوعها. تستخدم شركة تريجيكون الألياف الضوئية مع طرق إضاءة أخرى مناسبة لظروف الإضاءة المنخفضة في مناظيرها التلسكوبية من نوع AccuPoint وبعض طرازات مناظيرها من نوع ACOG.

ميزات إضافية

تعويض سقوط الرصاصة

تعويض انخفاض مسار الرصاصة ( BDC ، ويُشار إليه أحيانًا باسم الارتفاع الباليستي ) ميزة متوفرة في بعض المناظير التلسكوبية، وخاصةً تلك المستخدمة في البنادق نصف الآلية وبنادق الهجوم ذات التوجه التكتيكي . توفر هذه الميزة علامات مرجعية مُحددة مسبقًا لمسافات مختلفة (تُعرف باسم "انخفاض مسار الرصاصة") على الشبكة أو (بشكل أقل شيوعًا) على برج الارتفاع ، مما يُعطي تقديرات دقيقة نسبيًا للانحراف المحتمل للرصاصة بفعل الجاذبية في سيناريوهات إطلاق النار المستقيم ، بحيث يُمكن للرامي تعديل تصويبه بشكل استباقي للتعويض دون الحاجة إلى تجربة إطلاق النار الفاشل أو التعامل مع حسابات باليستية معقدة. [ 27 ]

تُضبط خاصية BDC عادةً فقط لمسار المقذوف الخاص بمجموعة معينة من الأسلحة والذخائر ، مع وزن/نوع محدد مسبقًا للمقذوف ، وسرعة ابتدائية ، وكثافة هواء . وتُعد المناظير العسكرية المنشورية المزودة بشبكات BDC (مثل ACOG ) أو أبراج الارتفاع مع علامات المدى (مثل PSO-1 ) شائعة إلى حد ما، على الرغم من أن الشركات المصنعة التجارية توفر أيضًا خيار تركيب شبكة BDC أو برج ارتفاع طالما أن العميل يُقدم البيانات الباليستية اللازمة. [ 27 ]

بما أن استخدام الذخيرة الموحدة شرط أساسي لمطابقة خاصية تصحيح مسار المقذوفات مع سلوكها الباليستي الخارجي ، فإن المناظير المزودة بهذه الخاصية مصممة عمومًا للمساعدة في الرماية الميدانية على أهداف ضمن نطاقات متوسطة إلى طويلة، بدلًا من الرماية الدقيقة بعيدة المدى . مع ازدياد المدى، ستحدث أخطاء حتمية ناتجة عن نظام تصحيح مسار المقذوفات عندما تختلف الظروف البيئية والمناخية عن الظروف المحددة مسبقًا التي صُمم النظام لمعايرتها. يمكن تدريب الرماة على فهم القوى الرئيسية المؤثرة على المقذوف وتأثيرها على أسلحتهم وذخيرتهم، بالإضافة إلى تأثير العوامل الخارجية على المدى البعيد، وذلك لمواجهة هذه الأخطاء.

تعويض اختلاف المنظر

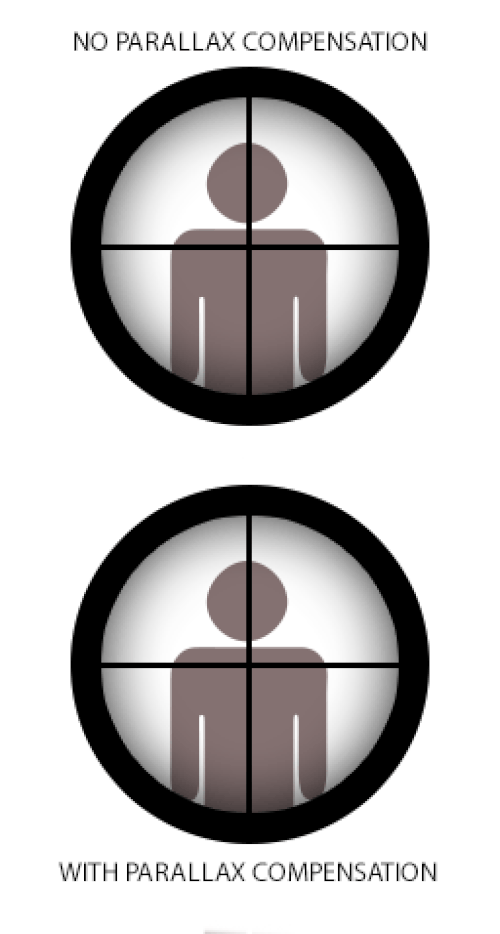

رسم متحرك بسيط يوضح مدى تغير اختلاف المنظر الملحوظ مع حركات العين في المناظير التلسكوبية مع وبدون تعويض اختلاف المنظر.
بندقية قنص من طراز Steyr SSG 69 صادرة عن الجيش النمساوي مزودة بمنظار تلسكوبي Kahles ZF 69 6×42 ملم تم ضبطه ليكون خالياً من التباين عند مسافة 300 متر (328 ياردة).

تنتج مشاكل اختلاف المنظر عن عدم تطابق صورة الهدف المسقطة من العدسة الشيئية مع مستوى شبكة التصويب. فإذا لم يكن الهدف وشبكة التصويب متطابقين (أي أن مستوى بؤرة الهدف يقع إما أمام شبكة التصويب أو خلفها)، فعندما يتغير موضع بؤبؤ عين الرامي (غالباً بسبب تغييرات طفيفة في محاذاة الرأس) خلف العدسة العينية ، سيُنتج الهدف اختلافاً في المنظر عن صورة شبكة التصويب. يُنتج هذا الاختلاف في المنظر حركةً ظاهريةً لشبكة التصويب "تطفو" فوق الهدف، وهو ما يُعرف بانزياح المنظر . يُسبب هذا التأثير البصري أخطاءً في التصويب قد تجعل الرامي يُخطئ هدفاً صغيراً على مسافة بعيدة، نتيجةً للتصويب على نقطة مختلفة عن نقطة التصويب المفترضة. كما قد يؤدي ذلك إلى عدم دقة ضبط البندقية.

للتخلص من أخطاء التصويب الناتجة عن اختلاف المنظر، يمكن تزويد المناظير التلسكوبية بآلية تعويض اختلاف المنظر، والتي تتكون أساسًا من عنصر بصري متحرك قادر على تحريك بؤرة الهدف/الشبكة للأمام أو للخلف في نفس المستوى البصري تمامًا. وهناك طريقتان رئيسيتان لتحقيق ذلك.

  • عن طريق تغيير بؤرة الصورة المستهدفة. ويتحقق ذلك عادةً بجعل مجموعة العدسات الشيئية للمنظار قابلة للتعديل، بحيث يمكن تحريك بؤرة الهدف لتصبح في مستوى واحد مع شبكة ثابتة. وتُسمى هذه النماذج غالبًا بنماذج العدسات الشيئية القابلة للتعديل ( AO أو A/O اختصارًا).
في بعض الأحيان، قد يُستخدم تصميم التركيز الجانبي (انظر أدناه) مع شبكة ثابتة داخل العدسة العينية ، حيث يتم تحريك مستوى البؤرة الثاني (SFP) للصورة المستهدفة إليه بواسطة مجموعة عدسات قابلة للتعديل . وبينما تُعتبر تصاميم التركيز الجانبي عمومًا أسهل استخدامًا من تصاميم البصريات التكيفية، فإن وجود شبكة SFP يُعد أقل مثالية نظرًا لعدم ثباتها مع تغيرات التكبير.
  • عن طريق تغيير موضع الشبكة. ويتحقق ذلك عادةً بوجود شبكة متحركة في مقدمة أنبوب عدسة قابلة للتعديل ، تتحرك للأمام والخلف بالتنسيق مع العدسات الأخرى لتصبح مستوية مع مستوى البؤرة الأول (FFP) لصورة الهدف. ولأن أنبوب العدسة يُعدّل عبر عجلة ضبط خارجية تقع عادةً على الجانب الأيسر من أنبوب المنظار، تُسمى هذه التصاميم بنماذج التركيز الجانبي ( SF أو S/F اختصارًا) أو نماذج العجلة الجانبية . [ 28 ] يُعد هذا النوع من التصميم أكثر تكلفةً وتعقيدًا من الناحية التقنية في التصنيع، ولكنه يُفضّل عمومًا على تصاميم AO من قِبل المستخدمين نظرًا لسهولة استخدامه ، لأنه على عكس نماذج AO (التي تتطلب القراءة من الأعلى والتعديل بالوصول إلى مقدمة المنظار)، يمكن قراءة إعداد برج SF بسهولة من الخلف وتعديله بأقل حركة لرأس المستخدم. [ 29 ]
يُعدّ تصميم الشبكة المتحركة SFP، التي يتم ضبطها بواسطة عجلة محورية تقع أمام العدسة العينية مباشرةً، في موضع عجلة ضبط التكبير (غير الموجودة في المناظير ذات التكبير الثابت)، تصميمًا أقل شيوعًا، ويُستخدم حصريًا في المناظير ذات التكبير الثابت. يُعرف هذا التصميم باسم تصميم التركيز الخلفي ( RF أو R/F اختصارًا)، وهو بديل مفضل نوعًا ما لتصميمات AO في المناظير ذات التكبير الثابت، نظرًا لموقع عجلة الضبط الخلفي الأقرب والأكثر ملاءمة للمستخدم.

تفتقر معظم المناظير التلسكوبية إلى خاصية تصحيح اختلاف المنظر نظرًا لاعتبارات التكلفة والفوائد ، إذ يمكنها العمل بكفاءة عالية دون هذه الخاصية، حيث لا تتطلب معظم التطبيقات دقة عالية، وبالتالي لا يُبرر إضافة تكلفة إنتاج إضافية لتصحيح اختلاف المنظر. على سبيل المثال، في معظم حالات الصيد ، تكون منطقة القتل في الفريسة ( حيث توجد الأعضاء الحيوية ) واسعة بما يكفي لضمان قتلها برصاصة تصيب أي مكان في الجزء العلوي من جسمها . في هذه المناظير، غالبًا ما يصمم المصنعون مسافة "خالية من اختلاف المنظر" تُناسب الاستخدام المقصود. تتراوح المسافات القياسية الخالية من اختلاف المنظر لمناظير الصيد التلسكوبية بين 100 ياردة (91 مترًا) أو 100 متر (109 ياردات)، حيث نادرًا ما تتجاوز معظم رحلات الصيد الرياضية 300 ياردة (270 مترًا) .

يمكن تعديل بعض مناظير الرماية بعيدة المدى والمناظير "التكتيكية" التي لا تحتوي على خاصية تصحيح اختلاف المنظر لتكون خالية من هذا الاختلاف على مسافات تصل إلى 270 مترًا (300 ياردة) لجعلها أكثر ملاءمة للمسافات الأطول. أما المناظير التلسكوبية المستخدمة في بنادق الخرطوش وبنادق الصيد وبنادق التحميل الأمامي، والتي نادرًا ما تُستخدم على مسافات تتجاوز 91 مترًا (100 ياردة)، فتتميز بإعدادات تصحيح اختلاف المنظر أقصر، عادةً 46 مترًا (50 ياردة) لمناظير بنادق الخرطوش و 91 مترًا (100 ياردة) لبنادق الصيد وبنادق التحميل الأمامي. ومع ذلك، نظرًا لأن تأثير اختلاف المنظر يكون أكثر وضوحًا على المسافات القريبة (نتيجة لتقصير المنظور )، فإن مناظير بنادق الهواء (التي تُستخدم عادةً على مسافات قصيرة جدًا) تحتوي دائمًا تقريبًا على خاصية تصحيح اختلاف المنظر، وغالبًا ما تكون عبارة عن عدسة موضوعية قابلة للتعديل، والتي يمكن ضبطها حتى مسافة 2.7 متر (3 ياردات ) .

السبب وراء تزويد المناظير التلسكوبية المُخصصة للاستخدام قصير المدى بنظام تصحيح اختلاف المنظر هو أن أخطاء اختلاف المنظر تصبح أكثر وضوحًا عند المدى القصير (وعند التكبير العالي). يبلغ البعد البؤري للعدسة الموضوعية للمنظار التلسكوبي النموذجي 100 مليمتر (3.9 بوصة) . في هذا المثال، تم تصحيح اختلاف المنظر لمنظار مثالي بصريًا بقوة تكبير 10× بشكل مثالي عند مسافة 1000 متر (1094 ياردة) ، ويعمل بكفاءة تامة عند هذه المسافة. إذا تم استخدام المنظار نفسه على مسافة 100 متر (109 ياردة)، فستظهر صورة الهدف على بُعد (1000 متر / 100 متر) / 100 مليمتر = 0.1 مليمتر خلف مستوى الشبكة. عند التكبير 10×، سيكون الخطأ 10 × 0.1 مليمتر = 1 مليمتر عند العدسة العينية . إذا استُخدم نفس المنظار التلسكوبي على مسافة 10 أمتار (11 ياردة)، ستكون صورة الهدف (1000 متر / 10 أمتار) / 100 مليمتر = 1 مليمتر مُسقطة خلف مستوى الشبكة. وعند التكبير 10 مرات، سيكون الخطأ 10 × 1 مليمتر = 10 مليمتر عند العدسة العينية.

مُكَمِّلات

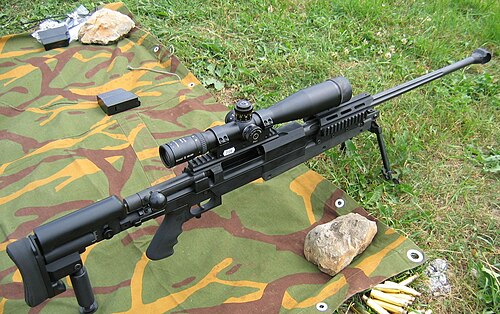

عدسة Scroome LTE J10 F1 مزودة بواقٍ للعدسة مثبت على العدسة العينية وغطاء قابل للطي على العدسة الشيئية مثبت على حامل PGM Hécate II

الملحقات النموذجية للمناظير التلسكوبية هي:

  • واقي العدسة عبارة عن امتداد أنبوبي يُركّب على طرفي العدسة الشيئية و/أو العينية لتظليل الضوء وتقليل/إزالة الوهج . واقي العدسة المُركّب على العدسة العينية ، والذي يُسمى غالبًا بكأس العين ، مصنوع عادةً من مطاط السيليكون المموج ليستقر على تجويف عين المستخدم، كما يُساعد على تجنب الإصابات الناتجة عن الارتداد والحفاظ على مجال رؤية ثابت . بعض واقيات العدسات المُركّبة على العدسة الشيئية والتي تمتد على طول ماسورة البندقية تُحسّن جودة الصورة عن طريق حجب السراب الناتج عن الحرارة (أو التشوهات الناتجة عن سخونة ماسورة البندقية).
  • تحمي أغطية العدسات سطح العدسة الشيئية و/أو العينية من سوء الأحوال الجوية والتلف العرضي. وتتوفر بأنواع مختلفة، منها الأغطية المنزلقة، والأغطية البيكيني، والأغطية القلابة، مع أو بدون غطاء شفاف.
  • تُستخدم المرشحات البصرية مثل المرشحات الرمادية والصفراء والمستقطبة لتحسين جودة الصورة في ظروف الإضاءة المختلفة.
  • جهاز منع الانعكاس (ARD) أو KillFlash هو غطاء شبكي على شكل قرص العسل يستخدم لتصفية انعكاسات الضوء من العدسة الموضوعية، والتي قد تعرض موقع الرامي للخطر.
  • تحمي مرشحات الليزر المستخدم من التعرض للإبهار أو العمى الناتج عن مصادر ضوء الليزر المحتملة. وغالبًا ما تكون هذه المرشحات جزءًا داخليًا في مجموعة عناصر العدسة .
  • غطاء المنظار ، وهو جراب شبه ناعم يحمي المنظار من الاصطدامات العرضية أو العوامل الجوية أثناء النقل والتخزين.

تقنيات الإلكترونيات الضوئية

جهاز تحديد المدى بالليزر المدمج

منظاران تلسكوبيان من نوع ديارانج مزودان بأجهزة تحديد المدى بالليزر المدمجة.

في عام 1997، طرحت شركة سواروفسكي أوبتيك سلسلة LRS من المناظير التلسكوبية، وهي أول منظار في السوق المدنية مزود بمحدد مدى ليزري مدمج . [ 30 ] يستطيع منظار LRS 2-12x50 قياس المسافات حتى 600 متر (660 ياردة) . [ 31 ] توقف إنتاج مناظير LRS حاليًا (2008)، ولكن تتوفر مناظير بميزات مشابهة تجاريًا من عدة شركات مصنعة.

أجهزة الدعم الباليستية

طورت شركة باريت للأسلحة النارية نظامًا متكاملًا للحاسوب الباليستي/المنظار التلسكوبي يُعرف باسم BORS ، وأصبح متاحًا تجاريًا حوالي عام 2007. وحدة BORS هي في الأساس حزمة إلكترونية لتعويض انخفاض مسار الرصاصة (BDC) مُصممة للقنص بعيد المدى حتى 2500 متر (2700 ياردة) لبعض طرازات المناظير التلسكوبية المصنعة من قبل شركتي ليوبولد ونايت فورس. [ 32 ]

لضبط الارتفاع المناسب، يحتاج الرامي إلى إدخال نوع الذخيرة في نظام BORS (باستخدام لوحات اللمس على وحدة التحكم)، وتحديد المدى (إما ميكانيكيًا أو باستخدام جهاز تحديد المدى بالليزر )، ثم تدوير مقبض الارتفاع على المنظار حتى يظهر المدى الصحيح على شاشة نظام BORS. يقوم نظام BORS تلقائيًا بتحديد كثافة الهواء، بالإضافة إلى ميل البندقية، ويُدمج هذه العوامل البيئية في حسابات الارتفاع. [ 32 ]

تقوم وحدة SAM (وحدة دعم الرامي) بقياس وتوفير بيانات التصويب والبيانات الباليستية ذات الصلة، وتعرضها للمستخدم في عدسة منظار زايس 6-24×72 المصمم خصيصًا له. [ 33 ] تحتوي وحدة SAM على مستشعرات مدمجة متعددة (درجة الحرارة، ضغط الهواء، زاوية الرمي) وتحسب التعويض الباليستي الفعلي. تُعرض جميع المؤشرات في العدسة. تخزن الوحدة ما يصل إلى 4 بيانات باليستية مختلفة و4 جداول إطلاق نار مختلفة. لذا، يُمكن استخدام وحدة SAM واحدة مع أربعة أنواع مختلفة من الذخيرة أو الأسلحة دون الحاجة إلى أي تعديل إضافي.

تقنية CCD و LCD

تحتوي بعض المناظير الحديثة على شاشة عرض شفافة مدمجة داخل العدسة العينية، مما يسمح بعرض البيانات الرقمية من معالج دقيق فوق صورة الهدف البصرية لإنشاء واقع معزز . بل إن بعض الطرازات الأحدث، مثل سلسلة SIG Sauer BDX، تتيح مشاركة معلومات المقذوفات من أجهزة قياس المسافة ، ومقاييس الرياح ، وحاسبات المقذوفات بشكل متزامن بين عدة مناظير.

يعتمد نهجٌ مختلفٌ تمامًا طُوِّر مؤخرًا، وطُبِّق في سلسلتي ELCAN DigitalHunter وATN X-Sight، على استخدام نظام كاميرا فيديو لالتقاط صورة رقمية للهدف ومعالجتها وعرضها بتقنية الواقع الافتراضي على شاشة مسطحة صغيرة مُدمجة داخل العدسة العينية . غالبًا ما يتضمن هذا النهج مُحدد مدى مُدمجًا، وحاسبة باليستية، وفلاتر إشارة ، وبطاقة ذاكرة ، و/أو واجهة اتصال لاسلكي مع الأجهزة الذكية ، وذلك لإنشاء منظار ذكي يُمكنه تخزين البيانات ومشاركتها مع الأجهزة المحمولة الأخرى . على سبيل المثال، يجمع منظار ELCAN DigitalHunter بين تقنية CCD و LCD مع تعويض باليستي إلكتروني، والتقاط فيديو تلقائي، وشبكات تصويب قابلة للتحديد بأربعة مجالات، وشبكات تصويب قابلة للتخصيص.

في عام ٢٠٠٨، طُرح منظار بندقية DigitalHunter النهاري/الليلي الذي يستخدم الأشعة تحت الحمراء الملتقطة بواسطة مستشعر CCD لتحسين الرؤية في الإضاءة المنخفضة. كما يُمكن تركيب مصادر ضوء الأشعة تحت الحمراء لاستخدام هذه المناظير في الظلام الدامس، إلا أن جودة الصورة والأداء العام غالبًا ما يكونان ضعيفين. مع ذلك، تحظر بعض السلطات القضائية أو تُقيّد استخدام أجهزة الرؤية الليلية للأغراض المدنية.

التركيب

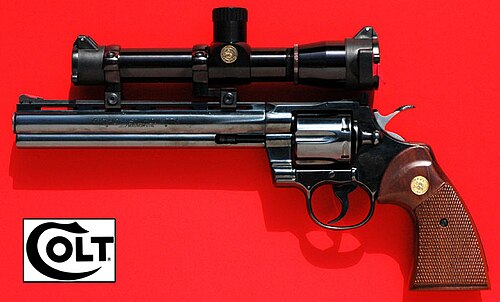

مسدس كولت بايثون سيلويت، بماسورة طولها 8 بوصات، ومنظار تلسكوبي من المصنع، وحقيبة - تم صنع 500 قطعة منه في عام 1981 بواسطة متجر كولت للأسلحة المخصصة.

نظرًا لأن عددًا قليلًا جدًا من الأسلحة النارية يأتي مزودًا بمناظير تلسكوبية مُدمجة من المصنع ( باستثناء بنادق Steyr AUG و SAR 21 و H&K G36 )، فإن تركيب منظار مُنفصل على السلاح يتطلب ملحقات إضافية. يتكون نظام تركيب المنظار النموذجي من جزأين: حلقات التثبيت وقاعدة المنظار. يُثبّت نظام التركيب محور المنظار التلسكوبي بشكل مستقيم فوق محور جسم البندقية ومركز السبطانة، لتسهيل عملية التصويب واستخدام تتبع مسار المقذوفات على مختلف المدى قدر الإمكان.

حلقات تثبيت المنظار

حامل مزود بثلاث حلقات تثبيت للمنظار التلسكوبي وسكة بيكاتيني لتثبيت جهاز الاستقبال.

نظرًا لأن معظم المناظير التلسكوبية لا تأتي بتصميم مدمج للتثبيت المباشر، فإن ملحقات التثبيت الوسيطة ضرورية. ولأن جميع المناظير التلسكوبية تقريبًا ذات أنبوب رئيسي دائري، فإن طريقة التثبيت القياسية هي استخدام حلقات التثبيت ، وهي عبارة عن قواعد معدنية دائرية تُثبّت بإحكام على جسم المنظار. في أغلب الأحيان، يُستخدم زوج من حلقات التثبيت، مع أن المناظير التلسكوبية القصيرة جدًا قد تستخدم حلقة واحدة فقط. كما توجد ملحقات تثبيت من قطعة واحدة مزودة بحلقتين مدمجتين، تُسمى حوامل المناظير ، والتي يمكن أن توفر تثبيتًا "مائلًا" أو "جانبيًا" (مائلًا إلى أحد طرفيه، بعيدًا عن المركز).

يجب أن يتطابق قطر حلقة تثبيت المنظار ( القطر الداخلي ) بدقة مع القطر الخارجي للأنبوب الرئيسي للمنظار، وإلا فسيكون المنظار إما غير مثبت بإحكام أو سيتعرض للإجهاد الناتج عن الضغط الزائد. أما أحجام الحلقات الثلاثة الأكثر شيوعًا فهي:

  • يوفر أنبوب بقطر 1 بوصة (25.4 مم) تكلفة إنتاج أقل مقارنة بالأنابيب الرئيسية بقطر 30 مم، ولكنه يسمح بتعديل أقل للارتفاع مقارنة بما هو ممكن مع أنبوب بقطر 30 مم.
  • 30  مم، وهو المعيار الأكثر شيوعًا للأنابيب الرئيسية اليوم، وبالتالي لديه أوسع نطاق من حلول التركيب.
  • 34  مم، والذي أصبح معيارًا جديدًا لحجم الأنبوب الرئيسي لمناظير البنادق التكتيكية حيث تكون هناك حاجة إلى ارتفاع أكبر مما هو عليه الحال مع  الأنبوب القياسي 30 مم.

قواعد النطاق

قاعدة المنظار هي نقطة التثبيت على جسم البندقية ، حيث تُثبّت حلقات المنظار أو حامل المنظار. في المناظير القديمة، كانت الحلقات تُثبّت مباشرةً في فتحات براغي ملولبة على جسم البندقية، وبالتالي لم تكن هناك قاعدة إضافية للمنظار سوى الجزء العلوي من جسم البندقية. ورغم بساطة هذه الطريقة وانخفاض تكلفتها، إلا أنها تنطوي على مشكلة تتمثل في أن أي خلل في محاذاة فتحات البراغي قد يُسبب انحناءً في جسم المنظار، وغالبًا ما يتطلب الأمر صقل الحواف الداخلية للحلقات قبل تركيب المنظار بأمان. بعض قواعد المناظير، مثل قواعد STD الخاصة بشركة Leupold & Stevens ، تستخدم قواعد ذات مقابس تُثبّت ببراغي على جسم البندقية، بالإضافة إلى آلية قفل لولبية لتأمين حلقات المنظار.

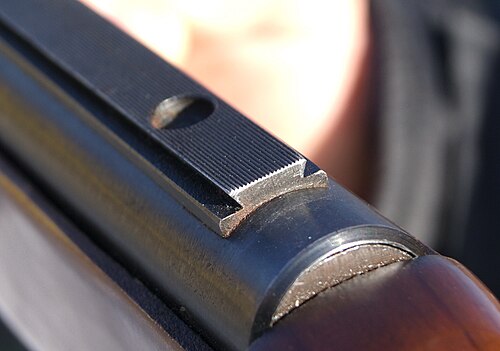

يُعدّ تصميم السكة المتداخلة أحد التصاميم البديلة التي لا تزال شائعة منذ أوائل القرن العشرين ، وهي عبارة عن شفة معدنية مستقيمة ذات مقطع عرضي شبه منحرف مقلوب (يشبه وصلة التعشيق المستخدمة في النجارة ). عند تركيب منظار تلسكوبي، يمكن إدخال حلقات التثبيت المتداخلة على السكة في أي موضع مطلوب، وتثبيتها بالاحتكاك باستخدام براغي التثبيت ، أو تثبيتها بإحكام باستخدام صفائح تُشدّ بالبراغي تُسمى "المثبتات". نظرًا لسهولة تصنيع قضيب معدني مستقيم بشكل موثوق ، فقد قضت السكة المتداخلة إلى حد كبير على مشاكل عدم المحاذاة التي كانت تُعاني منها حلقات التثبيت التقليدية التي تُثبّت بالبراغي والثقوب. تُصنع معظم السكة المتداخلة عن طريق قطع أخاديد مثلثة في الجزء العلوي من جهاز الاستقبال، ولكن توجد سكك بديلة في السوق يمكن تركيبها باستخدام البراغي في ثقوب حلقات التثبيت المذكورة. يمكن أن تحتوي الأجزاء العلوية من أجهزة الاستقبال التي تتميز بسكة ذيل الحمام المتكاملة على ثقوب توصيل شكلية تعمل كواجهة واحدة أو أكثر من عروات الارتداد لمنع الحركة الانزلاقية غير المرغوب فيها للأمام والخلف.

تُزوّد ​​بعض الشركات المصنّعة العديد من أسلحتها النارية بقواعد مُدمجة، ومن أمثلة هذه الأسلحة مسدس روجر سوبر ريد هوك . وتشمل أنظمة التثبيت الأكثر شيوعًا قضبان التثبيت ذات وصلة التعشيق مقاس 9.5 مم (3/8 بوصة ) و 11 مم (تُسمى أحيانًا "قواعد التثبيت القابلة للطي")، والتي تُستخدم عادةً في بنادق الخرطوش وبنادق الهواء ، بالإضافة إلى قضبان ويفر ، وقضيب بيكاتيني العسكري MIL-STD-1913 ( STANAG 2324)، وقضيب ملحقات الناتو (STANAG 4694). تستخدم روجر نظامًا خاصًا بها لقواعد المناظير، مع توفر محولات لتحويل قواعد روجر إلى قواعد ويفر أخرى.

قضبان التثبيت

رسم توضيحي لمنظار تلسكوبي متوافق مع سكة ​​زايس وحامله (يسار) وحامل حلقي تقليدي (يمين). كلاهما مزود بواجهة استقبال سكة بيكاتيني.

غالبًا ما توفر الشركات الأوروبية المصنعة للمناظير التلسكوبية خيار تركيب قضبان أسفل المنظار، مما يتيح حلول تركيب لا تعتمد على حلقات التثبيت أو حلقة تثبيت واحدة حول عدسة المنظار. تُعد هذه القضبان جزءًا لا يتجزأ من جسم المنظار التلسكوبي ولا يمكن إزالتها. يسمح نظام التثبيت بتركيب المنظار التلسكوبي بإحكام ودون شد على الارتفاع والمسافة المناسبين من عين الرامي، وعلى مختلف أنواع البنادق.

تتوفر العديد من أنظمة قضبان التثبيت:

  • المنشور القياسي، المعروف أيضًا باسم سكة LM أو سكة المنشور بزاوية 70 درجة
  • سكة زايس ، المستخدمة أيضاً من قبل دوكتر ، ولايكا ، ومينوكس ، وستاينر-أوبتيك ، وميوبتا . ومنذ عام 2016، تُقدمها أيضاً شركة شميدت آند بيندر تحت اسم LMZ (معدن خفيف مع سكة ​​Z) في بعض مناظير الصيد التلسكوبية الخاصة بها.
  • سواروفسكي ريل (SR)، تستخدمه أيضًا شركة كاهلز (التابعة لشركة سواروفسكي).
  • Schmidt & Bender Convex، والتي يتم تسويقها أيضًا تحت اسم LMC (معدن خفيف مع سكة ​​محدبة).

يتطلب نظام تثبيت المنظار التقليدي حفر سكة التثبيت من الجانب لتركيب براغي التثبيت. أما الأنظمة الحديثة المصممة خصيصًا، فتُقدم مزايا جمالية لمن يُعانون من مشكلة الثقوب الزائدة في المنظار عند استخدامه على بنادق مختلفة. ولتجنب حفر سكة التثبيت، تتميز هذه الأنظمة بوصلات خاصة مصنّعة بدقة داخلها، تمنع ظهور أي تلف خارجي ناتج عن عملية التركيب. وتستخدم هذه الأنظمة مثبتات انزلاقية متطابقة لتوصيل المنظار بالبندقية. كما تُتيح بعض هذه الأنظمة إمكانية إمالة المنظار حتى درجة واحدة (60 دقيقة قوسية ؛ 17.5 ملي راديان ) إلى اليسار أو اليمين.

تتمثل المزايا التقنية لأنظمة التثبيت على السكة في موثوقيتها ومتانتها. فحتى مع الارتداد القوي، لا يوجد أي تذبذب في قواعد التثبيت، ولا تتغير دقة القياسات بمرور الوقت والاستخدام المكثف. كما أن المادة الإضافية الناتجة عن السكة في الجانب السفلي من هيكل المنظار تزيد من صلابته ومتانته.

أنظمة الربط بالسكك الحديدية

منظار تلسكوبي مزود بحلقات تثبيت على سكة Picatinny/MIL-STD-1913 مثبتة فوق جهاز استقبال بندقية قنص.

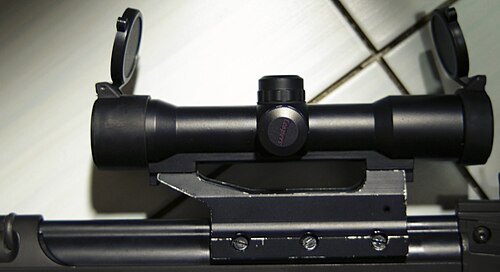

اختلاف التصميم في واجهات الإمساك بين سكة بيكاتيني وسكة ملحقات الناتو الجديدة.
يمكن استخدام قاعدة تثبيت المنظار نفسها كواجهة لتركيب الملحقات الأخرى.

تتوفر العديد من أنظمة واجهة السكة لتركيب المناظير التلسكوبية و/أو الملحقات الأخرى على البنادق لتوفير منصة تركيب موحدة.

يُعد نظام سكة بيكاتيني MIL-STD-1913 القياسي، أو ما يُعرف أيضًا بسكة بيك، أشهر أنظمة وصلات السكك الحديدية، ويُعرف أيضًا باسم سكة STANAG 2324 بعد اعتماده من قبل قوات حلف شمال الأطلسي ( الناتو ) في 3 فبراير 1995. سُمّي هذا النظام نسبةً إلى ترسانة بيكاتيني في نيوجيرسي ، حيث صُمّم واختُبر واقتُرح في الأصل للاعتماد العسكري بدلاً من معايير السكك الحديدية الأخرى في ذلك الوقت. تتكون سكة بيكاتيني من سكة على شكل حرف T، يتميز الجزء العلوي منها بمقطع عرضي سداسي مُسطّح، تتخلله فتحات عرضية متساوية التباعد لاستيعاب البراغي الأفقية الطويلة. تُركّب حلقات تثبيت المناظير التلسكوبية إما عن طريق إدخالها من أحد طرفيها، أو باستخدام أداة تثبيت تُثبّت على السكة بمسامير أو براغي يدوية أو رافعات، أو على الفتحات الموجودة بين الأجزاء المرتفعة.

يُعد نظام سكة ويفر نظامًا آخر قديمًا ومتوفرًا تجاريًا ، وقد صممه ونشره ويليام ر. ويفر (1905-1975) في خمسينيات القرن الماضي، وكان بمثابة النموذج الأولي غير القياسي لسكة بيكاتيني. يتمثل الاختلاف الرئيسي بين سكة بيكاتيني وسكة ويفر في أبعاد السكة والمسافة بين الفتحات العرضية، مع العلم أن سكة بيكاتيني متوافقة مع معظم ملحقات ويفر (ولكن ليس العكس ).

أقرّ حلف الناتو في 8 مايو 2009 نظام سكة الملحقات التابع له (NAR)، والمُعرّف في معيار STANAG 4694 الجديد، ليحل محل سكة بيكاتيني كنظام قياسي لتركيب المعدات الإضافية، مثل المناظير التلسكوبية، والمصابيح التكتيكية ، ووحدات التصويب بالليزر ، وأجهزة الرؤية الليلية ، ومناظير الانعكاس ، والمقابض الأمامية ، والحوامل الثنائية ، والحراب ، على الأسلحة الصغيرة كالبنادق والمسدسات. وتُعدّ سكة الملحقات التابعة لحلف الناتو نسخةً مُطوّرة من سكة بيكاتيني، حيث تتميز بأسطح تثبيت مُعاد تصميمها، مع الحفاظ على نفس الشكل والأبعاد تقريبًا، ويتوافق النظامان بشكل أساسي.

مشاكل التركيب

مجموعة تركيب منظار تلسكوبي بثلاث حلقات على بندقية قنص TRG-42 ذات ارتداد قوي من عيار .338 لابوا ماغنوم [ 34 ]

يمكن تركيب المناظير التلسكوبية المستخدمة في الأسلحة النارية ذات الارتداد الخفيف، مثل بنادق الخرطوش الحلقي، بحلقة واحدة، وهذه الطريقة شائعة في المسدسات حيث المساحة محدودة. تُركّب معظم المناظير التلسكوبية بحلقتين، واحدة في النصف الأمامي والأخرى في النصف الخلفي، مما يوفر مزيدًا من المتانة والدعم. أما الأسلحة النارية ذات الارتداد القوي، مثل مسدسات تومسون سنتر آرمز كونتندر ذات العيارات الثقيلة، فتستخدم ثلاث حلقات لتوفير أقصى دعم للمنظار. استخدام عدد قليل جدًا من الحلقات قد يؤدي ليس فقط إلى تحرك المنظار تحت تأثير الارتداد، بل أيضًا إلى عزم دوران زائد على أنبوب المنظار نتيجة دوران السلاح للأعلى بفعل الارتداد.

تعاني المناظير التلسكوبية في الأسلحة النارية ذات الارتداد القوي وبنادق الهواء ذات مكبس الزنبرك (التي تتميز بارتداد عكسي قوي ناتج عن وصول المكبس إلى نهاية مساره) من ظاهرة تُعرف باسم " زحف المنظار " ، حيث يُبقي قصور المنظار التلسكوبي نفسه ثابتًا أثناء ارتداد السلاح الناري تحته. ولهذا السبب، يجب تركيب حلقات المنظار بدقة متناهية على المنظار التلسكوبي، وربطها بإحكام شديد لضمان أقصى قدر من الثبات دون إحداث ضغط غير متساوٍ على جسم المنظار. قد تؤدي الحلقات غير الدائرية، أو غير المحاذية لقواعدها، أو المربوطة بشكل غير متساوٍ إلى تشويه أو سحق جسم المنظار التلسكوبي. [ 35 ]

تتمثل إحدى المشكلات الأخرى في تركيب منظار تلسكوبي على بندقية تُقذف فيها الخرطوشة من أعلى آلية الإطلاق، كما هو الحال في بعض بنادق الرافعة . عادةً ما يؤدي هذا إلى إزاحة المنظار التلسكوبي إلى أحد الجانبين (إلى اليسار للأشخاص الذين يستخدمون اليد اليمنى، وإلى اليمين للأشخاص الذين يستخدمون اليد اليسرى) للسماح للخرطوشة بالمرور دون أن تحجبه. بدلاً من ذلك، يمكن استخدام قاعدة تثبيت من نوع بنادق الاستطلاع ، والتي تضع منظارًا تلسكوبيًا ذا مسافة رؤية طويلة أمام آلية الإطلاق.

قد لا يكون السلاح الناري متوافقًا دائمًا مع جميع حلول البصريات للتصويب، لذلك من الحكمة مراجعة حل البصريات المفضل للتصويب أولاً من قبل متخصص.

حوامل قابلة للتعديل

تسمح بعض قواعد التثبيت الحديثة أيضًا بالتعديل، ولكنها مصممة عمومًا لتكملة التعديلات الداخلية للمنظار في حال الحاجة إلى تعديلات ارتفاع كبيرة بشكل غير معتاد. على سبيل المثال، تتطلب بعض الحالات تعديلات ارتفاع كبيرة جدًا، مثل الرماية قصيرة المدى الشائعة في بنادق الهواء ، أو الرماية بعيدة المدى جدًا ، حيث يصبح انخفاض الرصاصة كبيرًا جدًا، وبالتالي يتطلب تعويضًا أكبر في الارتفاع مما يمكن أن توفره آلية التعديل الداخلية للمنظار. قد تؤدي التفاوتات التصنيعية غير الدقيقة إلى عدم محاذاة فتحات تثبيت القاعدة تمامًا مع محور السبطانة. [ 36 ] [ 37 ]

في هذه الحالة، بدلاً من ضبط المنظار التلسكوبي على أقصى مدى لضبط الارتفاع، يمكن ضبط قاعدة تثبيت المنظار. يسمح هذا للمنظار بالعمل بالقرب من مركز نطاق ضبطه، مما يقلل الضغط على المكونات الداخلية. تقدم بعض الشركات قواعد قابلة للتعديل، بينما تقدم شركات أخرى قواعد مخروطية مزودة بمقدار محدد من الارتفاع (يُقاس عادةً بوحدة دقيقة قوسية). تتميز القواعد القابلة للتعديل بمرونة أكبر، لكن القواعد الثابتة أكثر متانة، إذ قد ترتخي القواعد القابلة للتعديل وتتحرك بفعل الارتداد، كما أنها عرضة لدخول الأوساخ. [ 36 ] [ 37 ] وتُعد القواعد القابلة للتعديل أغلى ثمناً بكثير.

الاستخدامات

عدسة هينسولد 3.5-26x56 ذات سطح بني فاتح. بفضل نسبة التكبير، يمكن استخدامها للمدى القريب والبعيد.

تتميز المناظير التلسكوبية بمزايا وعيوب مقارنةً بالمناظير الحديدية. تتمثل القاعدة الأساسية في استخدام المناظير الحديدية في تركيز العين على المنظار الأمامي ومحاذاته مع ضبابية الهدف الناتجة والمنظار الخلفي؛ إلا أن معظم الرماة يجدون صعوبة في ذلك، إذ تميل العين إلى الانجذاب نحو الهدف، مما يؤدي إلى ضبابية كلا المنظارين. سيجد مستخدمو الأسلحة الذين تزيد أعمارهم عن 30 عامًا، والذين يتمتعون ببصر حاد، صعوبةً أكبر في الحفاظ على وضوح الهدف والمنظار الأمامي والخلفي بشكل كافٍ لأغراض التصويب، حيث تفقد العين البشرية تدريجيًا قدرتها على التركيز مع التقدم في السن، نتيجةً لقصر النظر الشيخوخي .

تتيح المناظير التلسكوبية للمستخدم التركيز على كلٍ من الشعيرة المتصالبة والهدف في آنٍ واحد، حيث تُسقط العدسات الشعيرة المتصالبة على مسافة بعيدة (50 مترًا أو ياردة للمناظير ذات الذخيرة الحلقية ، و100 متر أو ياردة إضافية للمناظير ذات الذخيرة المركزية ). هذا، بالإضافة إلى التكبير التلسكوبي، يُوضح الهدف ويجعله بارزًا عن الخلفية. أما العيب الرئيسي للتكبير فهو أن المنطقة على جانبي الهدف تُحجب بواسطة أنبوب المنظار. فكلما زاد التكبير، ضاق مجال الرؤية في المنظار، وزادت المساحة المحجوبة.

يستخدم رماة الأهداف السريعة مناظير انعكاسية لا تُكبّر الصورة، مما يمنحهم أفضل مجال رؤية مع الحفاظ على مستوى بؤري واحد كما في المناظير التلسكوبية. تُعدّ المناظير التلسكوبية باهظة الثمن وتتطلب تدريبًا إضافيًا لضبطها. تعتمد محاذاة المناظير التلسكوبية على جعل مجال الرؤية دائريًا لتقليل خطأ اختلاف المنظر . وللحصول على أقصى قدر من تجميع الضوء وأكثر صورة سطوعًا، يجب أن يساوي قطر بؤبؤ الخروج قطر قزحية العين البشرية عند اتساع حدقتها بالكامل، أي حوالي 7  ملم، ويقلّ هذا القطر مع التقدم في السن.

جيش

النظر من خلال منظار بندقية قنص تابعة لقوات مشاة البحرية الأمريكية
يظهر عند تكبير 5x
يظهر عند تكبير 25 مرة
شبكة تحديد المدى P4 stadiametric المستخدمة في منظار Schmidt & Bender 5–25×56 PM II LP التلسكوبي.
يمكن استخدام شبكة PSO-1، الزاوية السفلية اليسرى، لتحديد المسافة من هدف يبلغ طوله 170 سم (متوسط ​​الطول المتوقع للمقاتل العدو).
بندقية سويدية من طراز Ak4OR (نسخة H&K G3) مزودة بمنظار تلسكوبي Hensoldt 4×24 M1.
نظام تصويب قتالي مزدوج: منظار بصري ZF 3×4° يعلوه منظار نقطة حمراء كما هو مستخدم في بنادق القنص/الهجوم الألمانية G36A1 .

على الرغم من استخدامها منذ منتصف القرن التاسع عشر على البنادق ذات السبطانات الحلزونية ، وحتى قبل ذلك لمهام أخرى، إلا أن الأجهزة البصرية للبنادق الخدمية ، مثل بندقية شتاير AUG النمساوية وبندقية SUSAT البريطانية المُركبة على بندقية SA80 ، لم تُصبح جزءًا من المعدات القياسية إلا في ثمانينيات القرن العشرين . وكان استخدام المناظير التلسكوبية في الجيش مقتصرًا في الغالب على الرماة المهرة والقناصة نظرًا لهشاشة مكوناتها البصرية وارتفاع تكلفتها. فالعدسات الزجاجية عُرضة للكسر، كما أن الظروف البيئية كالتكثيف والأمطار والأوساخ والطين تُعيق رؤية العدسات الخارجية. ويُضيف أنبوب المنظار حجمًا ووزنًا كبيرين للبندقية. وكان القناصة يستخدمون عادةً مناظير ذات تكبير متوسط ​​إلى عالٍ مزودة بشبكات خاصة تُتيح لهم تقدير المسافة إلى الهدف. ومنذ تسعينيات القرن العشرين، اعتمدت العديد من القوات المسلحة الأخرى الأجهزة البصرية للاستخدام العام في وحدات المشاة، مع ازدياد معدل اعتمادها وانخفاض تكلفة تصنيعها على مر السنين.

تُشكل المناظير التلسكوبية بعض العيوب التكتيكية. يعتمد القناصة على التخفي والاختباء للوصول إلى أهدافهم، وقد يُعيق المنظار التلسكوبي ذلك، إذ قد ينعكس ضوء الشمس من عدسته، كما أن رفع القناص رأسه لاستخدامه قد يكشف موقعه. ولذلك، فضّل القناص الفنلندي الشهير سيمو هايهي استخدام المناظير الحديدية بدلاً من التلسكوبية لتقليل ظهوره كهدف. كما أن قسوة المناخ قد تُسبب مشاكل للمناظير التلسكوبية، فهي أقل متانة من المناظير الحديدية. وقد استخدم العديد من القناصة الفنلنديين في الحرب العالمية الثانية المناظير الحديدية بكثرة، لأن المناظير التلسكوبية لم تكن قادرة على تحمل برودة الشتاء الفنلندي القارس.

يشهد سوق المناظير التلسكوبية العسكرية المخصصة للرماية بعيدة المدى منافسة شديدة. وتعمل العديد من الشركات المصنعة للبصريات عالية الجودة باستمرار على تطوير وتحسين مناظيرها التلسكوبية لتلبية الاحتياجات الخاصة للمؤسسات العسكرية. ومن بين الشركات الأوروبية الرائدة في هذا المجال شركتا شميدت آند بيندر وزايس / هينسولدت . كما تُعدّ شركات نايت فورس ويو إس أوبتكس وليوبولد من الشركات الأمريكية النشطة في هذا المجال . [ 38 ] وتتراوح أسعار مكونات التصويب عالية الجودة هذه عادةً بين 1500 يورو/2000 دولار أمريكي أو أكثر. وتشمل الخيارات الشائعة للمناظير التلسكوبية العسكرية إضاءة الشبكة لاستخدامها في ظروف الإضاءة المنخفضة، وعرض إعدادات التصويب أو بيانات القياسات البيئية ذات الصلة بالمسارات الباليستية للمستخدم من خلال عدسة المنظار.

تُنتج الدول الأعضاء السابقة في حلف وارسو مناظير تلسكوبية عسكرية لقناصيها ، وقد طورت شبكة قياس مدى تعتمد على طول الإنسان المتوسط. استُخدمت شبكة قياس المدى هذه، المعروفة باسم "ستاديامترية"، في الأصل في المنظار التلسكوبي الروسي PSO-1 4×24، وهي مُعايرة لقياس مدى هدف يبلغ ارتفاعه 1.7 متر من 200 متر إلى 1000 متر. يجب محاذاة قاعدة الهدف مع الخط الأفقي لمقياس قياس المدى، بينما يجب أن تلامس قمته الخط العلوي (المنقط) للمقياس دون أي مسافة فاصلة. يُحدد الرقم الذي يقع أسفل هذه المحاذاة المسافة إلى الهدف. كما يُستخدم التصميم الأساسي لشبكة PSO-1 وشبكة قياس المدى "ستاديامترية" في منظار POSP ونماذج أخرى من المناظير التلسكوبية.

بدأ الجيش الإسرائيلي استخدام المناظير التلسكوبية على نطاق واسع من قبل جنود المشاة العاديين لزيادة احتمالية الإصابة (خاصة في الإضاءة الخافتة) وتوسيع المدى الفعال لبنادق المشاة القياسية. وبالمثل، وجد المقاتلون الفلسطينيون في انتفاضة الأقصى أن إضافة منظار تلسكوبي رخيص الثمن إلى بندقية كلاشينكوف (AK-47) يزيد من فعاليتها.

اليوم، تُزوّد ​​العديد من الجيوش جنود المشاة بمناظير تلسكوبية ، عادةً ما تكون صغيرة الحجم وذات تكبير منخفض، ومناسبة للرماية السريعة. يُزوّد ​​الجيش الأمريكي جنوده بمنظار القتال البصري المتقدم (ACOG)، المصمم للاستخدام مع بندقية M16 وبندقية M4 . كثيرًا ما يشتري الجنود الأمريكيون في العراق وأفغانستان مناظيرهم القتالية الخاصة ويحملونها معهم من الوطن. يستخدم الجيش البريطاني بندقية SA80 المزودة بمنظار SUSAT 4× كمعيار أساسي. أما بندقية C7 القياسية للقوات الكندية، فهي مزودة بمنظار Elcan C79 3.4× . تستخدم كل من النمسا وأستراليا نسخًا مختلفة من بندقية Steyr AUG النمساوية ، والتي زُوّدت بمنظار مدمج 1.5× منذ بدء استخدامها في أواخر سبعينيات القرن الماضي.

تتميز بنادق الهجوم الألمانية G36 بنظام تصويب قتالي مزدوج مدمج، يتألف من منظار تلسكوبي ZF 3×4° ومنظار نقطة حمراء إلكتروني غير مكبر . يزن نظام التصويب القتالي المزدوج 30 غرامًا (1.1 أونصة) بفضل هيكله المصنوع من البولي أميد المقوى بالألياف الزجاجية. جميع بنادق G36 الألمانية مُهيأة لاستخدام منظار الرؤية الليلية Hensoldt NSA 80 II من الجيل الثالث ، والذي يُثبّت في محول مقبض حمل G36 أمام هيكل المنظار البصري، ويتوافق مع نظام التصويب القتالي المزدوج القياسي للبندقية.

انظر أيضاً

ملحوظات

  1. ↑ الإضاءة النسبية هي مربع قطر بؤبؤ الخروج مقاسًا بالمليمتر؛ قطر العدسة الشيئية 36 مم مقسومًا على التكبير 4× يعطي قطر بؤبؤ خروج 9 مم؛ 9×9=81

مراجع

  1. 1 2 3 سيلرز، ديفيد. "الصدفة والعنكبوت: ويليام جاسكوين (حوالي 1612-1644) واختراع الميكرومتر التلسكوبي" . ماجافيلدا . تم الاطلاع عليه بتاريخ 4 نوفمبر 2019 .
  2. ↑ "تيس :: ديفيد غليدهيل" . مؤرشف من الأصل في 30 يوليو 2024. تم الاطلاع عليه في 5 يوليو 2023 .
  3. ↑ "طريق J. - مجموعة الطيران البريطانية فانتوم" .
  4. ↑ هارينغتون، هيو ت. (10 يوليو 2013). "بندقية تشارلز ويلسون بيل "بندقية مزودة بمنظار"" . مجلة الثورة الأمريكية . تم الاطلاع عليه بتاريخ 13 يوليو 2013 .
  5. ↑ كارمان، وايومنغ (5 أكتوبر 2015). تاريخ الأسلحة النارية: من أقدم العصور إلى عام 1914. كتب جوجل: روتليدج. ص 50. ISBN  978-1-317-41116-1.
  6. ↑ "بندقية الرماية في ستينيات القرن التاسع عشر" . Snipercountry.com. 29 يونيو 2000. مؤرشف من الأصل في 24 أكتوبر 2010. تم الاطلاع عليه في 26 نوفمبر 2010 .
  7. ↑ "تقرير الحرب الأهلية العلمية" . Fisher.k12.il.us. مؤرشف من الأصل بتاريخ 16 أغسطس 2017. تم الاطلاع عليه بتاريخ 26 نوفمبر 2010 .
  8. ↑ "منظار باركر هيل وديفيدسون التلسكوبي" . Civilwarguns.com. مؤرشف من الأصل في 17 يونيو 2018. تم الاطلاع عليه في 26 نوفمبر 2010 .
  9. ↑ «تواريخ مهمة في تاريخ الأسلحة النارية، جمعها وبحثها المعهد الأمريكي للأسلحة النارية» . Americanfirearms.org. مؤرشف من الأصل في 18 نوفمبر 2010. تم الاطلاع عليه في 26 نوفمبر 2010 .
  10. ↑ "ما هو منظار المنشور؟ قارن بين منظار النقطة الحمراء ومنظار المنشور" . 25 ديسمبر 2017.
  11. ↑ "منظار المنشور مقابل منظار النقطة الحمراء التقليدي" . مونستروم تاكتيكال .
  12. ↑ "مجلة رسمية للرابطة الوطنية للبنادق" . مجلة رسمية للرابطة الوطنية للبنادق .
  13. ↑ العريف ريجينالد جيه جي ويلز، الدليل الأمثل للبصريات في الرماية بالبنادق، فرايزن برس - 2015، الصفحات 126-128
  14. ↑ "مقارنة بين مناظير المنشور ومناظير التكبير الضوئي لبندقية AR-15 ذات الميزانية المحدودة" . Blog.primaryarms.com . 31 أغسطس 2018.
  15. ↑ "مقدمة في علم البصريات، الطبعة الثانية"، الصفحات 141-142، بيدروتي وبيدروتي، برنتيس هول 1993
  16. ↑ "تاريخ عدسات الكاميرا من كارل زايس - 1935 - ألكسندر سماكولا يطور طلاءً مضادًا للانعكاس" . مؤرشف من الأصل في 8 أكتوبر 2016. تم الاطلاع عليه في 26 يوليو 2022 .
  17. 1 2 "منشورات حول مناظير سلسلة Polar T96 التلسكوبية" (ملف PDF) . Schmidtundbender.de .
  18. ↑ "التقنيات المبتكرة: طلاء ZEISS T*" . 13 يوليو 2020.
  19. ↑ دوزير، إد (4 مارس 2022). "طلاءات مضادة للانعكاس لعدسات الكاميرا: شرح السحر" . artfromscience .
  20. ↑ "كارل زايس - تاريخ اسم مرموق في عالم البصريات" . متحف الجنوب الغربي للهندسة والاتصالات والحوسبة. 2007. مؤرشف من الأصل في 27 يونيو 2017. تم الاطلاع عليه في 26 يوليو 2022 .
  21. ↑ كرافز، إيفان. "طريقة الترسيب بالبخار مناسبة لطلاء البصريات المنحنية" .
  22. ↑ "كيفية ضبط مستوى منظار البندقية" . تاكتيك . 10 نوفمبر 2021. تم الاطلاع عليه بتاريخ 29 مارس 2022 .
  23. ↑ "كيفية تحقيق أقصى استفادة من شبكة ميل-دوت" . Web.archive.org . 26 أبريل 2011.
  24. ↑ "المستوى البؤري الأول مقابل المستوى البؤري الثاني - ما هي الاختلافات؟" . مايك هارديستي. 25 يوليو 2022.
  25. ↑ فريد أ. كارسون، البصريات الأساسية والأجهزة البصرية، صفحة 4-33
  26. ↑ سادوفسكي، روبرت أ. (21 يوليو 2015). دليل الرامي للأسلحة النارية التكتيكية: دليل شامل لبنادق القنص ومعدات الرماية بعيدة المدى . سيمون وشوستر. ISBN 978-1-63220-935-1.
  27. ١ ٢ "هل يمكنني صنع قرص تعويض انخفاض الرصاصة (BDC) لمنظاري؟" . مؤرشف من الأصل في ٧ ديسمبر ٢٠١١. تم الاسترجاع في ٨ ديسمبر ٢٠١١ .
  28. ↑ "نموذج نطاق العجلة الجانبية لتصحيح خطأ التزيح" . WhatToPayForIt. مؤرشف من الأصل في 9 يناير 2016.
  29. ↑ "ضبط التباين في المنظار غير المزود بتقنية AO" . كهف الصيد.
  30. ↑ جون ر. سوندرا (أكتوبر 1997). "حملة سواروفسكي الترويجية تتضمن بنادق ريمنجتون وبراوننج مجانية - حملة تسويقية لمنظار البندقية من سواروفسكي إيه جي" . صناعة الرماية .{{cite journal}}: CS1 maint: deprecated archiveal service ( link )
  31. ↑ "LRS 2-12x50" . gunaccessories.com . مؤرشف من الأصل بتاريخ 11 أكتوبر 2007. تم الاطلاع عليه بتاريخ 31 مارس 2018 .
  32. ١ ٢ "دليل باريت BORS" (ملف PDF) . Barrettrifles.com. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ ٣ يناير ٢٠١٠. تم الاطلاع عليه بتاريخ ٢٦ نوفمبر ٢٠١٠ .
  33. ↑ "منظار 6-24x72 SAM" (ملف PDF) . مؤرشف من الأصل (ملف PDF) بتاريخ 5 نوفمبر 2014. تم الاطلاع عليه بتاريخ 26 نوفمبر 2010 .
  34. ↑ "المواصفات الفنية لحامل منظار TRG التكتيكي" (ملف PDF) . ساكو. مؤرشف من الأصل (ملف PDF) بتاريخ 30 ديسمبر 2006.
  35. ↑ russr (30 يناير 2007). "فيديو عالي السرعة لمنظار وبندقية عيار 50BMG أثناء ثنيهما" . مؤرشف من الأصل في 22 ديسمبر 2021. تم الاطلاع عليه في 31 مارس 2018 - عبر يوتيوب.
  36. 1 2 "حوامل دروبر" . بندقية هوائية ماك 1. مؤرشفة من الأصل في 28 مايو 2007.
  37. 1 2 "حوامل مناظير قابلة للتعديل" . بيراميد إير. يناير 2006.
  38. ↑ "المناظير التكتيكية: ملخص نتائج الاختبارات الميدانية والدرجات الإجمالية - PrecisionRifleBlog.com" . precisionrifleblog.com . 20 سبتمبر 2014. تم الاطلاع عليه بتاريخ 31 مارس 2018 .
