النحاس

📅 آخر تحديث: ٤ أغسطس ٢٠٢٦
✍️ نُشر في: ٤ أغسطس ٢٠٢٦
📷 يحتوي على 11 صور
الموسوعة الحرة

أسطرلاب نحاسي من العصر الذهبي الإسلامي
منبر نحاسي عليه نسر، منسوب إلى آرت فان تريخت ، ليمبورغ (هولندا) ، حوالي 1500

النحاس الأصفر سبيكة من النحاس والزنك ، بنسب قابلة للتغيير للحصول على ألوان وخصائص ميكانيكية وكهربائية وصوتية وكيميائية مختلفة، [ 1 ] ولكن عادةً ما يكون النحاس هو العنصر الأكبر، بنسبة ثلثي نحاس وثلث زنك . استُخدمت هذه السبيكة منذ عصور ما قبل التاريخ، وهي سبيكة استبدالية : إذ يمكن لذرات العنصرين أن تحل محل بعضها البعض ضمن نفس البنية البلورية.

النحاس الأصفر مشابه للبرونز ، وهو سبيكة نحاسية تحتوي على القصدير بدلاً من الزنك. [ 2 ] قد يحتوي كل من البرونز والنحاس الأصفر على كميات ضئيلة من مجموعة من العناصر الأخرى ، بما في ذلك الزرنيخ والرصاص والفوسفور والألومنيوم والمنغنيز والسيليكون ، والقصدير (في النحاس الأصفر البحري). [ 3 ] تاريخياً، كان التمييز بين السبيكتين غير دقيق، [ 4 ] وتستخدم المتاحف بشكل متزايد المصطلح الأكثر عمومية " سبيكة نحاسية ". [ 5 ]

لطالما حظي النحاس الأصفر بشعبية واسعة بفضل مظهره الذهبي اللامع، ويُستخدم في صناعة مقابض الأدراج والأبواب . كما يُستخدم على نطاق واسع في صناعة المنحوتات والأواني المنزلية نظرًا لانخفاض درجة انصهاره، وسهولة تشكيله (سواءً بالأدوات اليدوية أو باستخدام آلات الخراطة والطحن الحديثة ) ، ومتانته ، وتوصيله الكهربائي والحراري . تتميز أنواع النحاس الأصفر ذات المحتوى العالي من النحاس بنعومتها ولونها الذهبي، بينما تتميز الأنواع ذات المحتوى المنخفض من النحاس والمحتوى العالي من الزنك بصلابتها ولونها الفضي.

يُستخدم النحاس الأصفر بكثرة في التطبيقات التي تتطلب مقاومة للتآكل واحتكاكًا منخفضًا ، مثل الأقفال والمفصلات والتروس والمحامل وعلب الذخيرة والسحابات وأنابيب المياه ووصلات الخراطيم والصمامات ومنظمات الغوص والمقابس الكهربائية . كما يُستخدم على نطاق واسع في صناعة الآلات الموسيقية كالأبواق والأجراس . وبفضل تركيبته ، يُعد النحاس الأصفر بديلًا مناسبًا للنحاس في صناعة المجوهرات التقليدية والعصرية ، نظرًا لمقاومته العالية للتآكل. مع ذلك ، فإن النحاس الأصفر ليس بصلابة البرونز، لذا فهو غير مناسب لمعظم الأسلحة والأدوات. كما أنه غير مناسب للاستخدام البحري ، إذ يتفاعل الزنك مع المعادن الموجودة في المياه المالحة، تاركًا النحاس مساميًا. أما النحاس الأصفر البحري، المُضاف إليه القصدير، فيتجنب هذه المشكلة، وكذلك البرونز.

يُستخدم النحاس الأصفر غالبًا في المعدات التي يجب أن تكون غير قابلة للاشتعال ، مثل التركيبات والأدوات المستخدمة بالقرب من المواد القابلة للاشتعال أو المتفجرة. [ 6 ]

ملكيات

البنية المجهرية للنحاس الأصفر المدلفن والمُلدّن (تكبير 400×)

النحاس الأصفر أكثر ليونة من البرونز أو الزنك. انخفاض درجة انصهاره نسبيًا ( 900 إلى 940 درجة مئوية؛ 1650 إلى 1720 درجة فهرنهايت ، حسب التركيب) وخصائص انسيابيته تجعله مادة سهلة الصب نسبيًا . بتغيير نسب النحاس والزنك، يمكن تعديل خصائص النحاس الأصفر، مما يسمح بإنتاج أنواع صلبة ولينة منه. تبلغ كثافة النحاس الأصفر من 8.4 إلى 8.73 غ/سم³ ( 0.303 إلى 0.315 رطل/بوصة مكعبة ) . [ 7 ]

اليوم، يُعاد تدوير ما يقارب 90% من سبائك النحاس الأصفر. [ 8 ] ولأن النحاس الأصفر ليس مغناطيسيًا ، يمكن فصل الخردة الحديدية عنه بتمريرها بالقرب من مغناطيس قوي. تُصهر خردة النحاس الأصفر وتُعاد صياغتها في قوالب تُبثق بالشكل والحجم المطلوبين. وبفضل ليونة النحاس الأصفر، يمكن تشكيله غالبًا دون استخدام سائل التبريد ، مع وجود بعض الاستثناءات. [ 9 ]

يُضفي الألومنيوم على النحاس الأصفر قوةً ومقاومةً أكبر للتآكل. كما يُؤدي إلى تكوين طبقة صلبة من أكسيد الألومنيوم (Al₂O₃ ) على سطحه ، وهي طبقة رقيقة وشفافة وذاتية الإصلاح. وللقصدير تأثير مماثل، ويُستخدم بشكل خاص في تطبيقات مياه البحر (النحاس الأصفر البحري). وتُكسب تركيبات الحديد والألومنيوم والسيليكون والمنغنيز النحاس الأصفر مقاومةً للتآكل والتمزق . [ 10 ] وتؤدي إضافة نسبة ضئيلة من الحديد، تصل إلى 1%، إلى سبيكة نحاسية إلى الحصول على سبيكة ذات جاذبية مغناطيسية ملحوظة. [ 11 ]

مخطط الطور الثنائي

يتآكل النحاس الأصفر بوجود الرطوبة والكلوريدات والأسيتات والأمونيا وبعض الأحماض. يحدث هذا غالبًا عندما يتفاعل النحاس مع الكبريت لتكوين طبقة سطحية بنية اللون، ثم سوداء في النهاية، من كبريتيد النحاس . إذا تعرض النحاس بانتظام لمياه حمضية قليلاً، مثل مياه الأمطار في المدن، فإنه يتأكسد في الهواء مكونًا طبقة من كربونات النحاس ذات لون أخضر مزرق . وبحسب كيفية تكوّن هذه الطبقة، فقد تحمي النحاس الأصفر من المزيد من التلف. [ 12 ]

على الرغم من وجود فرق كبير في الجهد الكهربائي بين النحاس والزنك ، فإن سبيكة النحاس الأصفر الناتجة لا تتعرض للتآكل الجلفاني الداخلي لعدم وجود بيئة مُسببة للتآكل داخلها. مع ذلك، إذا وُضع النحاس الأصفر في تماس مع معدن أنبل كالذهب أو الفضة في مثل هذه البيئة، فسيتعرض للتآكل الجلفاني؛ وعلى العكس، إذا وُضع النحاس الأصفر في تماس مع معدن أقل نبلاً كالحديد أو الزنك، فسيتآكل المعدن الأقل نبلاً ، بينما يبقى النحاس الأصفر محميًا.

المحتوى الرئيسي

لتحسين قابلية تشكيل النحاس الأصفر، يُضاف إليه الرصاص عادةً بتركيز حوالي 2%. ولأن الرصاص يتميز بانخفاض درجة انصهاره مقارنةً بالمكونات الأخرى للنحاس الأصفر، فإنه يميل إلى التجمع على شكل كريات صغيرة عند تبريده بعد الصب، وذلك باتجاه حدود الحبيبات . ويؤدي نمط هذه الكريات على سطح النحاس الأصفر إلى زيادة مساحة سطح الرصاص المتاحة، مما يؤثر بدوره على درجة ترشيحه. إضافةً إلى ذلك، قد تُؤدي عمليات القطع إلى تلطيخ سطح النحاس الأصفر بكريات الرصاص. وقد تُؤدي هذه التأثيرات إلى ترشيح كميات كبيرة من الرصاص من سبائك النحاس الأصفر ذات المحتوى المنخفض نسبيًا من الرصاص. [ 13 ]

اللوائح، كاليفورنيا، الولايات المتحدة الأمريكية

في أكتوبر/تشرين الأول 1999، رفع المدعي العام لولاية كاليفورنيا دعوى قضائية ضد 13 شركة مصنعة وموزعة رئيسية بسبب محتوى الرصاص. أظهرت الاختبارات المعملية التي أجراها باحثون حكوميون أن متوسط ​​محتوى الرصاص في المفاتيح النحاسية، سواءً كانت جديدة أو قديمة، يتجاوز الحدود المسموح بها بموجب قانون كاليفورنيا رقم 65 بمعدل 19 ضعفًا، بافتراض استخدامها مرتين يوميًا. [ 14 ] في أبريل/نيسان 2001، وافقت الشركات المصنعة على خفض محتوى الرصاص إلى 1.5%، وإلا ستواجه إلزامًا بتحذير المستهلكين بشأن محتوى الرصاص. لا يشمل هذا الاتفاق المفاتيح المطلية بمعادن أخرى، ويجوز لها الاستمرار في استخدام سبائك النحاس الأصفر التي تحتوي على نسبة أعلى من الرصاص. [ 15 ] [ 16 ]

في كاليفورنيا أيضاً، يُشترط استخدام مواد خالية من الرصاص في جميع المكونات التي تلامس السطح المبلل للأنابيب ووصلاتها ، وتجهيزات السباكة . وفي 1 يناير 2010، خُفِّضت النسبة القصوى للرصاص في النحاس الأصفر الخالي من الرصاص في كاليفورنيا من 4.0% إلى 0.25%. [ 17 ] [ 18 ]

نحاس مقاوم للتآكل للبيئات القاسية

صنبور أخذ عينات نحاسي بمقبض من الفولاذ المقاوم للصدأ

تُستخدم سبائك النحاس الأصفر المقاومة لإزالة الزنك ( DZR أو DR)، والتي تُعرف أحيانًا باسم سبائك النحاس الأصفر المقاومة للتآكل (CR)، في التطبيقات التي يكون فيها خطر التآكل مرتفعًا، والتي لا تفي فيها سبائك النحاس الأصفر العادية بالمتطلبات. وتلعب التطبيقات التي تتضمن درجات حرارة مياه عالية، أو وجود الكلوريدات ، أو خصائص مياه غير منتظمة ( المياه العذبة ) دورًا مهمًا في ذلك. على سبيل المثال، يُستخدم نحاس DZR في أنظمة غلايات المياه . يجب إنتاج هذه السبيكة النحاسية بعناية فائقة، مع إيلاء اهتمام خاص لتركيبها المتوازن ودرجات حرارة الإنتاج ومعاييره المناسبة لتجنب الأعطال على المدى الطويل. [ 19 ] [ 20 ]

من أمثلة نحاس DZR النحاس الأصفر C352، الذي يحتوي على حوالي 30% زنك، و61-63% نحاس، و1.7-2.8% رصاص، و0.02-0.15% زرنيخ. يساهم الرصاص والزرنيخ بشكل كبير في الحد من فقدان الزنك. [ 21 ]

تُعدّ "السبائك النحاسية الحمراء"، وهي مجموعة من السبائك ذات نسبة عالية من النحاس ونسبة زنك أقل من 15% عمومًا، أكثر مقاومة لفقدان الزنك. أحد المعادن التي تُسمى النحاس الأحمر يتكون من 85% نحاس، و5% قصدير، و5% رصاص، و5% زنك. سبيكة النحاس C23000، المعروفة أيضًا باسم النحاس الأحمر، تحتوي على 84-86% نحاس، و0.05% من كلٍّ من الحديد والرصاص، والباقي زنك. [ 22 ]

ومن المواد الأخرى المشابهة البرونز ، وهو من عائلة النحاس الأحمر. تحتوي سبائك البرونز على ما يقارب 88% نحاس، و8-10% قصدير، و2-4% زنك. ويمكن إضافة الرصاص لتسهيل عملية التشغيل أو لصنع سبائك المحامل. [ 23 ]

يحتوي "النحاس البحري"، المستخدم في مياه البحر، على 40% زنك، بالإضافة إلى 1% قصدير. وتؤدي إضافة القصدير إلى منع تسرب الزنك. [ 24 ]

تشترط مؤسسة NSF الدولية أن تكون النحاسيات التي تحتوي على أكثر من 15% من الزنك، والمستخدمة في الأنابيب وتجهيزات السباكة ، مقاومة لإزالة الزنك. [ 25 ]

يُستخدم في الآلات الموسيقية

مجموعة من الآلات النحاسية

بفضل ليونته العالية وسهولة تشكيله، ومقاومته الجيدة نسبيًا للتآكل ، وخصائصه الصوتية المميزة ، أصبح النحاس الأصفر المعدن المفضل لصناعة الآلات الموسيقية التي تتكون رناناتها الصوتية من أنابيب طويلة وضيقة نسبيًا، غالبًا ما تكون مطوية أو ملفوفة لزيادة حجمها. وقد استُخدم الفضة وسبائكها، وحتى الذهب ، للأسباب نفسها، لكن النحاس الأصفر هو الخيار الأكثر اقتصادية. تُعرف هذه الآلات مجتمعةً باسم آلات النفخ النحاسية ، أو ببساطة "آلات النفخ النحاسية " ، وتشمل الترومبون ، والتوبا ، والبوق ، والكورنيت ، والفلوجل هورن ، والباريتون هورن ، واليوفونيوم ، والتينور هورن ، والهورن الفرنسي ، والعديد من آلات النفخ الأخرى ، التي تنتمي إلى عائلات مختلفة الأحجام، مثل الساكسفون هورن . [ 26 ]

قد تُصنع آلات النفخ الأخرى من النحاس الأصفر أو معادن أخرى، وفي الواقع ، تُصنع معظم آلات الفلوت والبيكولو الحديثة المخصصة للطلاب من نوع من أنواع النحاس الأصفر، وعادةً ما تكون سبيكة من النحاس والنيكل تشبه الفضة النيكل (المعروفة أيضًا بالفضة الألمانية) . أما آلات الكلارينيت ، وخاصة الكلارينيت المنخفض مثل الكونتراباس والكونتراباس الفرعي ، فتُصنع أحيانًا من المعدن نظرًا لمحدودية إمدادات الأخشاب الصلبة الاستوائية الكثيفة ذات الحبيبات الدقيقة التي تُفضل تقليديًا لآلات النفخ الخشبية الصغيرة . وللسبب نفسه، تتميز بعض آلات الكلارينيت المنخفضة، والفاجوت ، والكونتراباسون بتصميم هجين، حيث تتكون من أجزاء طويلة مستقيمة من الخشب، ومفاصل وعنق و/أو جرس منحني من المعدن. كما أن استخدام المعدن يجنب مخاطر تعريض الآلات الخشبية لتغيرات درجة الحرارة أو الرطوبة، والتي قد تُسبب تشققًا مفاجئًا. على الرغم من أن آلات الساكسفون والساروسوفون تصنف ضمن آلات النفخ الخشبية، إلا أنها عادة ما تكون مصنوعة من النحاس لأسباب مماثلة، ولأن ثقوبها المخروطية الواسعة وأجسامها ذات الجدران الرقيقة يتم صنعها بسهولة وكفاءة أكبر عن طريق تشكيل الصفائح المعدنية بدلاً من تشكيل الخشب.

تُصنع مفاتيح معظم آلات النفخ الخشبية الحديثة، بما في ذلك الآلات ذات الأجسام الخشبية، عادةً من سبيكة مثل النيكل الفضي. تتميز هذه السبائك بصلابة ومتانة أكبر من النحاس الأصفر المستخدم في صناعة أجسام الآلات، مع سهولة تشكيلها باستخدام أدوات يدوية بسيطة، مما يُسهّل عمليات الإصلاح. كما تُصنع فوهات آلات النفخ النحاسية، وفي حالات أقل شيوعًا، آلات النفخ الخشبية، غالبًا من النحاس الأصفر إلى جانب معادن أخرى.

إلى جانب الآلات النحاسية، يُعدّ استخدام النحاس في الموسيقى من أبرز استخداماته في آلات الإيقاع المختلفة ، ولا سيما الصنجات ، والطبول ، وأجراس الأوركسترا (الأنبوبية) ( عادةً ما تُصنع أجراس الكنائس الكبيرة من البرونز ). كما تُصنع أجراس اليد الصغيرة وأجراس الجلجلة عادةً من النحاس.

الهارمونيكا آلة نفخية ذات قصبة حرة ، وغالبًا ما تُصنع من النحاس الأصفر. في أنابيب الأرغن من عائلة القصب، تُستخدم شرائح نحاسية (تُسمى ألسنة) كقصبات، تضرب على الجزء السفلي من الأنبوب (أو تخترقه في حالة القصبة الحرة). على الرغم من أن طبول السنير ليست جزءًا من قسم الآلات النحاسية، إلا أنها تُصنع أحيانًا من النحاس الأصفر. تُصنع بعض أجزاء الغيتارات الكهربائية أيضًا من النحاس الأصفر، وخاصة كتل القصور الذاتي في أنظمة التريمولو لخصائصها الصوتية، وكذلك صواميل الأوتار وسروجها لخصائصها الصوتية وانخفاض احتكاكها. [ 27 ]

تطبيقات مبيدة للجراثيم ومضادة للميكروبات

لوحظت الخصائص المبيدة للبكتيريا للنحاس الأصفر لقرون، لا سيما في البيئات البحرية حيث يمنع التلوث البيولوجي . وبحسب نوع وتركيز مسببات الأمراض والوسط الذي توجد فيه، يقضي النحاس الأصفر على هذه الكائنات الدقيقة في غضون دقائق إلى ساعات من التلامس. [ 28 ] [ 29 ] [ 30 ]

تؤكد العديد من الدراسات المستقلة [ 28 ] [ 29 ] [ 30 ] [ 31 ] [ 32 ] [ 33 ] [ 34 ] هذا التأثير المضاد للميكروبات، حتى ضد البكتيريا المقاومة للمضادات الحيوية مثل المكورات العنقودية الذهبية المقاومة للميثيسيلين (MRSA) والمكورات العنقودية الذهبية المقاومة للفانكومايسين (VRSA). وتُعد آليات عمل النحاس وسبائكه، بما في ذلك النحاس الأصفر، كمضادات للميكروبات موضوعًا لبحث مكثف ومستمر. [ 29 ] [ 35 ] [ 36 ]

تصدع الموسم

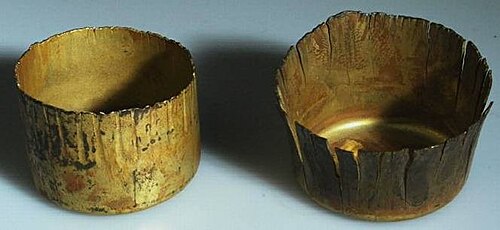

تشقق النحاس الأصفر الناتج عن هجوم الأمونيا

يُعدّ النحاس الأصفر عرضةً لتشققات التآكل الإجهادي ، [ 37 ] لا سيما بفعل الأمونيا أو المواد التي تحتوي على الأمونيا أو تُطلقها. تُعرف هذه المشكلة أحيانًا باسم تشققات الموسم ، نسبةً إلى اكتشافها لأول مرة في خراطيش نحاسية استُخدمت في ذخيرة البنادق خلال عشرينيات القرن الماضي في الجيش الهندي البريطاني . وقد نتجت هذه المشكلة عن الإجهادات المتبقية العالية الناتجة عن التشكيل البارد للخراطيش أثناء التصنيع، بالإضافة إلى التآكل الكيميائي الناتج عن آثار الأمونيا في الجو. كانت الخراطيش تُخزّن في أماكن مغلقة، ما أدّى إلى ارتفاع تركيز الأمونيا خلال أشهر الصيف الحارة، وبالتالي بدء تشققات هشة. وقد حُلّت المشكلة عن طريق تلدين الخراطيش وتخزينها في مكان آخر.

الأنواع

فصلالنسبة المئوية للوزنملحوظات
نحاسالزنك
ألفا براس>  65أقل من  35تتميز سبائك النحاس الأصفر ألفا بقابليتها للطرق، ويمكن تشكيلها على البارد، وتُستخدم في الكبس والتشكيل، أو تطبيقات مماثلة. تحتوي هذه السبائك على طور واحد فقط، ذي بنية بلورية مكعبة مركزية الوجوه . وبفضل نسبة النحاس العالية فيها، تتميز هذه السبائك بلون ذهبي أكثر من غيرها. يُعد طور ألفا محلولًا صلبًا بديلًا للزنك في النحاس. وهو قريب في خصائصه من النحاس، فهو متين وقوي، ويصعب تشكيله نوعًا ما. وتكون أفضل قابلية للتشكيل عند نسبة زنك تبلغ 32%. أما سبائك النحاس الأصفر الأحمر المقاومة للتآكل، والتي تحتوي على نسبة زنك 15% أو أقل، فتُصنف ضمن هذه الفئة.
نحاس ألفا-بيتا55–6535–45تُعرف هذه الأنواع أيضًا باسم النحاس الأصفر المزدوج ، وهي مناسبة للتشكيل على الساخن. تحتوي على طوري ألفا وبيتا؛ طور بيتا مكعب مركزي الجسم ، حيث تقع ذرات الزنك في مركز المكعبات، وهو أصلب وأقوى من طور ألفا. عادةً ما يتم تشكيل نحاس ألفا-بيتا على الساخن. نسبة الزنك الأعلى تجعل هذا النحاس أكثر لمعانًا من نحاس ألفا. عند نسبة 45% من الزنك، تصل السبيكة إلى أعلى قوة.
نحاس بيتا50–5545-50لا يمكن تشكيل نحاس بيتا إلا على الساخن، وهو أكثر صلابة وقوة، ومناسب للصب. ونظرًا لمحتواه العالي من الزنك وانخفاض نسبة النحاس فيه، يُعدّ من أكثر أنواع النحاس سطوعًا وأقلها لمعانًا ذهبيًا بين الأنواع الشائعة.
نحاس أبيضأقل من  50أكثر من  50هذه المواد هشة للغاية بحيث لا تصلح للاستخدام العام. وقد يشير المصطلح أيضاً إلى أنواع معينة من سبائك النيكل والفضة ، بالإضافة إلى سبائك النحاس والزنك والقصدير ذات النسب العالية (عادةً 40% فأكثر) من القصدير و/أو الزنك، فضلاً عن سبائك صب الزنك مع إضافات النحاس. لا تكاد هذه السبائك تتميز بلون أصفر، بل بمظهر فضي لامع.
نحاس جاما33-3961-67يوجد أيضًا نحاس غاما من الفضة والزنك والذهب والزنك، بنسبة فضة تتراوح بين 30-50% وذهب بنسبة 41%. [ 38 ] طور غاما هو مركب بين فلزي ذو شبكة مكعبة ، Cu5Zn8 .

أما الأطوار الأخرى غير α و β و γ فهي ε، وهي مركب سداسي بين فلزي CuZn 3 ، و η، وهو محلول صلب من النحاس في الزنك.

سبائك النحاس الأصفر

تاريخ

على الرغم من استخدام أشكال من النحاس الأصفر منذ عصور ما قبل التاريخ ، [ 56 ] إلا أن طبيعته الحقيقية كسبائك من النحاس والزنك لم تُفهم إلا في فترة ما بعد العصور الوسطى، لأن بخار الزنك الذي يتفاعل مع النحاس لتكوين النحاس الأصفر لم يكن يُعرف كمعدن . [ 57 ] يشير الكتاب المقدس (نسخة الملك جيمس) إلى "النحاس الأصفر" [58] مرارًا وتكرارًا لترجمة كلمة " نحوشث " (البرونز أو النحاس) من العبرية إلى الإنجليزية. ربما كانت أقدم أنواع النحاس الأصفر عبارة عن سبائك طبيعية مصنوعة من صهر خامات النحاس الغنية بالزنك . [ 59 ] بحلول العصر الروماني ، كان يُنتج النحاس الأصفر عمدًا من معادن النحاس والزنك باستخدام عملية التصلب ، وكان ناتجها نحاس الكالامين ، واستمرت الاختلافات في هذه الطريقة حتى منتصف القرن التاسع عشر. [ 60 ] استُبدلت هذه الطريقة في النهاية بعملية السبائك المباشرة، وهي عملية خلط النحاس والزنك التي دخلت أوروبا في القرن السادس عشر. [ 59 ]

يُشار إلى النحاس الأصفر تاريخياً أحياناً باسم "النحاس الأصفر". [ 61 ] [ 62 ]

سبائك النحاس والزنك المبكرة

في غرب آسيا وشرق البحر الأبيض المتوسط، عُثر على كميات قليلة من سبائك النحاس والزنك المبكرة في عدد من المواقع التي تعود إلى الألفية الثالثة قبل الميلاد في بحر إيجة والعراق والإمارات العربية المتحدة وكالميكيا وتركمانستان وجورجيا ، وفي مواقع أخرى تعود إلى الألفية الثانية قبل الميلاد في غرب الهند وأوزبكستان وإيران وسوريا والعراق وكنعان . [ 63 ] كما عُثر على أمثلة متفرقة من سبائك النحاس والزنك في الصين منذ القرن الأول الميلادي، أي بعد فترة طويلة من الاستخدام الواسع للبرونز. [ 64 ]

تتفاوت تركيبات هذه القطع النحاسية المبكرة بشكل كبير، ويحتوي معظمها على نسبة زنك تتراوح بين 5% و15% وزناً، وهي نسبة أقل من تلك الموجودة في النحاس الأصفر المُنتَج بالتصليد. [ 65 ] قد تكون هذه القطع "سبائك طبيعية" مُصنَّعة بصهر خامات النحاس الغنية بالزنك في ظروف الأكسدة والاختزال . تحتوي العديد منها على نسب قصدير مماثلة لتلك الموجودة في القطع البرونزية المعاصرة ، ومن المحتمل أن بعض سبائك النحاس والزنك كانت نتاجًا عرضيًا، وربما لم يتم تمييزها حتى عن النحاس. [ 65 ] مع ذلك، يشير العدد الكبير من سبائك النحاس والزنك المعروفة حاليًا إلى أن بعضها على الأقل صُنع عمدًا، ويحتوي العديد منها على نسبة زنك تزيد عن 12% وزناً، مما كان سيؤدي إلى لون ذهبي مميز. [ 65 ] [ 66 ]

بحلول القرنين الثامن والسابع قبل الميلاد، أشارت ألواح الكتابة المسمارية الآشورية إلى استغلال "نحاس الجبال"، وقد يُشير هذا إلى النحاس الأصفر "الطبيعي". [ 67 ] وقد تم لاحقًا تحويل مصطلح "أوريكالكون" (نحاس الجبل)، [ 68 ] وهو الترجمة اليونانية القديمة لهذا المصطلح، إلى الكلمة اللاتينية " أوريكالكوم " التي تعني "النحاس الذهبي"، والتي أصبحت المصطلح القياسي للنحاس الأصفر. [ 69 ] في القرن الرابع قبل الميلاد، عرف أفلاطون معدن الأوريكالكون بأنه نادر وقيمته تقارب قيمة الذهب، [ 70 ] ويصف بليني كيف كان الأوريكالكوم يُستخرج من رواسب خام قبرصية استُنفدت بحلول القرن الأول الميلادي. [ 71 ] أظهر تحليل التألق بالأشعة السينية لـ 39 سبيكة من الأوريكالكوم تم استخراجها من حطام سفينة عمرها 2600 عام قبالة سواحل صقلية أنها سبيكة مصنوعة من 75-80% نحاس، و15-20% زنك، ونسب ضئيلة من النيكل والرصاص والحديد. [ 72 ] [ 73 ]

العالم الروماني

إبريق فارسي من القرن السابع مصنوع من النحاس الأصفر ومُطعّم بالنحاس، متحف والترز للفنون ، بالتيمور ، ماريلاند، الولايات المتحدة الأمريكية

خلال النصف الثاني من الألفية الأولى قبل الميلاد ، انتشر استخدام النحاس الأصفر على نطاق جغرافي واسع من بريطانيا [ 74 ] وإسبانيا [ 75 ] غربًا إلى إيران والهند شرقًا. [ 76 ] ويبدو أن هذا الانتشار قد تشجع بفعل الصادرات والتأثيرات القادمة من الشرق الأوسط وشرق البحر الأبيض المتوسط ، حيث بدأ إنتاج النحاس الأصفر من خامات النحاس والزنك المعدنية. [ 77 ] ويصف الكاتب ثيوبومبوس ، الذي عاش في القرن الرابع قبل الميلاد ، والذي اقتبس عنه سترابو ، كيف أن تسخين تراب من أنديرا في تركيا أنتج "قطرات من الفضة الزائفة"، والتي يُحتمل أنها كانت من الزنك المعدني، والتي يمكن استخدامها لتحويل النحاس إلى أوريكالكوس . [ 78 ] وفي القرن الأول قبل الميلاد، يبدو أن اليوناني ديوسكوريدس قد أدرك وجود صلة بين معادن الزنك والنحاس الأصفر، حيث وصف كيف وُجد الكادميوم ( أكسيد الزنك ) على جدران الأفران المستخدمة لتسخين خام الزنك أو النحاس، موضحًا أنه يمكن استخدامه بعد ذلك لصنع النحاس الأصفر. [ 79 ]

بحلول القرن الأول قبل الميلاد ، كان النحاس الأصفر متوفرًا بكميات كافية لاستخدامه كعملة في فريجيا وبيثينيا ، [ 80 ] وبعد إصلاح العملة في عهد أغسطس عام 23 قبل الميلاد ، استُخدم أيضًا لصنع الدوبوندي والسسترتي الرومانيين . [ 81 ] قد يشير الاستخدام الموحد للنحاس الأصفر في سك العملات والمعدات العسكرية في جميع أنحاء العالم الروماني إلى درجة من تدخل الدولة في هذه الصناعة، [ 82 ] [ 83 ] ويبدو أن المجتمعات اليهودية في فلسطين قاطعت النحاس الأصفر عمدًا لارتباطه بالسلطة الرومانية. [ 84 ]

كان يُصنع النحاس الأصفر بعملية التصلب، حيث يُسخّن خام النحاس والزنك معًا حتى يتصاعد بخار الزنك الذي يتفاعل مع النحاس. توجد أدلة أثرية قوية على هذه العملية، وقد عُثر على بوتقات استُخدمت في إنتاج النحاس الأصفر بالتصلب في مواقع تعود إلى العصر الروماني، بما في ذلك زانتن [ 85 ] ونيدا [ 86 ] في ألمانيا ، وليون في فرنسا [ 87 ] ، وفي عدد من المواقع في بريطانيا [ 88 ] . تتفاوت هذه البوتقات في أحجامها، من حجم حبة بلوط صغيرة إلى أوانٍ كبيرة تشبه الأمفورات، ولكن جميعها تحتوي على مستويات عالية من الزنك في داخلها، وهي مُغطاة [ 87 ] . لا تظهر عليها أي علامات للخبث أو حبيبات معدنية ، مما يشير إلى أن معادن الزنك كانت تُسخّن لإنتاج بخار الزنك الذي يتفاعل مع النحاس المعدني في تفاعل الحالة الصلبة . يتميز نسيج هذه البوتقات بمساميته، وربما صُمم لمنع تراكم الضغط، ويحتوي العديد منها على ثقوب صغيرة في الأغطية، والتي ربما صُممت لتخفيف الضغط [ 87 ] أو لإضافة المزيد من معادن الزنك قرب نهاية العملية. ذكر ديوسكوريدس أن معادن الزنك كانت تستخدم في كل من تشكيل وتشطيب النحاس الأصفر، مما قد يشير إلى إضافات ثانوية. [ 89 ]

يبدو أن نسبة الزنك في النحاس الأصفر المصنوع خلال العصر الروماني المبكر تراوحت بين 20% و28% وزناً. [ 89 ] انخفض المحتوى العالي من الزنك في العملات المعدنية والقطع النحاسية بعد القرن الأول الميلادي، وقد اقتُرح أن هذا يعكس فقدان الزنك أثناء إعادة التدوير، وبالتالي انقطاع إنتاج النحاس الأصفر الجديد. [ 81 ] ومع ذلك، يُعتقد الآن أن هذا كان على الأرجح تغييرًا متعمدًا في التركيب [ 90 ] ، وبشكل عام، ازداد استخدام النحاس الأصفر خلال هذه الفترة، حيث شكّل حوالي 40% من جميع سبائك النحاس المستخدمة في العالم الروماني بحلول القرن الرابع الميلادي. [ 91 ]

العصور الوسطى

معمودية المسيح على جرن المعمودية الذي يعود للقرن الثاني عشر في كنيسة القديس بارثولوميو، لييج

لا يُعرف الكثير عن إنتاج النحاس الأصفر خلال القرون التي أعقبت انهيار الإمبراطورية الرومانية مباشرةً . ولعلّ اضطراب تجارة القصدير مقابل البرونز من أوروبا الغربية قد ساهم في ازدياد شعبية النحاس الأصفر في الشرق، وبحلول القرنين السادس والسابع الميلاديين، كان أكثر من 90% من المصنوعات النحاسية في مصر مصنوعة من النحاس الأصفر. [ 92 ] مع ذلك، استُخدمت سبائك أخرى، مثل البرونز قليل القصدير، وتختلف هذه السبائك تبعًا للتوجهات الثقافية المحلية، والغرض من المعدن، وتوفر الزنك، لا سيما بين العالم الإسلامي والبيزنطي . [ 93 ] وعلى العكس من ذلك، يبدو أن استخدام النحاس الأصفر الحقيقي قد انخفض في أوروبا الغربية خلال هذه الفترة لصالح المعادن البرونزية والسبائك المختلطة الأخرى [ 94 ] ولكن بحلول عام 1000 تقريبًا، تم العثور على مصنوعات نحاسية في مقابر إسكندنافية في اسكتلندا ، [ 95 ] وكان النحاس الأصفر يستخدم في صناعة العملات المعدنية في نورثمبريا [ 96 ] وهناك أدلة أثرية وتاريخية على إنتاج النحاس الأصفر الكالاميني في ألمانيا [ 85 ] والأراضي المنخفضة ، [ 97 ] وهي مناطق غنية بخام الكالامين .

ظلت هذه الأماكن مراكز مهمة لصناعة النحاس الأصفر طوال العصور الوسطى ، [ 98 ] وخاصة دينانت . ولا تزال القطع النحاسية تُعرف مجتمعة باسم "ديناندري" في اللغة الفرنسية. يُعد جرن المعمودية في كنيسة القديس بارثولوميو، لييج في بلجيكا الحديثة (قبل عام 1117) تحفة فنية رائعة من فن صب النحاس الأصفر الرومانسكي ، على الرغم من أنه يُوصف غالبًا بأنه برونزي. يتميز معدن شمعدان غلوستر، الذي يعود إلى أوائل القرن الثاني عشر ، بأنه غير عادي حتى بمعايير العصور الوسطى، إذ يتكون من مزيج من النحاس والزنك والقصدير والرصاص والنيكل والحديد والأنتيمون والزرنيخ مع كمية كبيرة غير معتادة من الفضة ، تتراوح من 22.5% في القاعدة إلى 5.76% في المقلاة أسفل الشمعة. قد تشير نسب هذا المزيج إلى أن الشمعدان صُنع من كنز من العملات القديمة، ربما من العصر الروماني المتأخر. [ ٩٩ ] اللاتن مصطلح يُطلق على سبائك العصور الوسطى ذات التركيب غير المؤكد والمتغير في كثير من الأحيان، والتي كانت تُستخدم غالبًا لتغطية الحواف الزخرفية والأشياء المشابهة المصنوعة من صفائح معدنية، سواء كانت من النحاس الأصفر أو البرونز. وفي الفن التبتي تحديدًا ، يُظهر تحليل بعض القطع تركيبات مختلفة تمامًا من أطراف مختلفة لقطعة كبيرة. وكانت الأكوامانيل تُصنع عادةً من النحاس الأصفر في كل من العالمين الأوروبي والإسلامي.

كأس أكوامانيل نحاسي من ساكسونيا السفلى ، ألمانيا، حوالي عام 1250

استمر استخدام عملية التصليد، لكن يبدو أن المصادر الأدبية من أوروبا والعالم الإسلامي تصف أشكالًا مختلفة من عملية سائلة ذات درجة حرارة أعلى، كانت تُجرى في بوتقات مفتوحة. [ 100 ] ويبدو أن التصليد الإسلامي استخدم أكسيد الزنك المعروف باسم "التوتيا" أو "التوتي" بدلًا من خامات الزنك في صناعة النحاس الأصفر، مما أدى إلى الحصول على معدن ذي شوائب حديدية أقل . [ 101 ] وقد وصف عدد من الكتاب المسلمين، بالإضافة إلى الإيطالي ماركو بولو في القرن الثالث عشر ، كيفية الحصول على هذا المعدن عن طريق التسامي من خامات الزنك وتكثيفه على الطين أو قضبان الحديد، وقد عُثر على أمثلة أثرية له في كوش بإيران. [ 102 ] وكان يُستخدم بعد ذلك في صناعة النحاس الأصفر أو لأغراض طبية. وفي القرن العاشر، وصف اليمني الهمداني كيف أن نشر "الإغليمية" ، التي يُحتمل أنها أكسيد الزنك، على سطح النحاس المنصهر ينتج بخار "التوتيا" الذي يتفاعل بدوره مع المعدن. [ 103 ] يصف الكاتب الإيراني الكاشاني، الذي عاش في القرن الثالث عشر، عملية أكثر تعقيدًا، حيث كان يُخلط التوتيا مع الزبيب ويُحمّص برفق قبل إضافته إلى سطح المعدن المنصهر. ويُضاف غطاء مؤقت في هذه المرحلة، على الأرجح لتقليل تصاعد بخار الزنك. [ 104 ]

في أوروبا، كانت تُجرى عملية مماثلة باستخدام بوتقات مفتوحة، وربما كانت أقل كفاءة من العملية الرومانية، ويشير استخدام ألبرتوس ماغنوس لمصطلح "توتي" في القرن الثالث عشر إلى تأثره بالتكنولوجيا الإسلامية. [ 105 ] وصف الراهب الألماني ثيوفيلوس، في القرن الثاني عشر، كيف كانت البوتقات المسخنة مسبقًا تُملأ بسدسها بمسحوق الكالامين والفحم ، ثم تُضاف إليها طبقة من النحاس والفحم قبل صهرها وتحريكها ثم ملؤها مرة أخرى. يُصب المنتج النهائي ، ثم يُصهر مرة أخرى بالكالامين. وقد اقتُرح أن عملية الصهر الثانية هذه ربما كانت تتم عند درجة حرارة أقل للسماح بامتصاص المزيد من الزنك . [ 106 ] لاحظ ألبرتوس ماغنوس أن "قوة" كل من الكالامين والتوتي قد تتبخر، ووصف كيف أن إضافة مسحوق الزجاج يمكن أن تُشكل طبقة رقيقة تربطه بالمعدن. [ 107 ] تُؤكد البوتقات الألمانية لصناعة النحاس الأصفر، المعروفة من دورتموند والتي يعود تاريخها إلى القرن العاشر الميلادي ، ومن سوست وشويرته في وستفاليا والتي يعود تاريخها إلى حوالي القرن الثالث عشر، رواية ثيوفيلوس، حيث إنها مفتوحة من الأعلى، على الرغم من أن الأقراص الخزفية من سوست ربما كانت بمثابة أغطية فضفاضة ربما استُخدمت لتقليل تبخر الزنك ، وتحتوي على خبث في الداخل ناتج عن عملية سائلة. [ 108 ]

أفريقيا

" رأس برونزي من إيفي " يعود للقرن الثاني عشر، وهو في الواقع مصنوع من "نحاس الزنك المحتوي على نسبة عالية من الرصاص".

تُعدّ قوالب الشمع المفقود من غرب أفريقيا، ومعظمها من نيجيريا الحالية ، من أشهر القطع الفنية في أفريقيا ، وقد أنتجتها مملكة إيفي أولًا ثم إمبراطورية بنين . وعلى الرغم من وصفها عادةً بأنها "برونزية"، فإن برونزيات بنين ، الموجودة حاليًا في المتحف البريطاني ومجموعات غربية أخرى، ورؤوس البورتريه الكبيرة مثل رأس إيفي البرونزي المصنوع من "نحاس الزنك المُرصّع بالرصاص بكثافة" ورأس الملكة إيديا البرونزي ، وكلاهما موجودان أيضًا في المتحف البريطاني، يُوصفان بشكل أدق بأنهما مصنوعان من النحاس الأصفر، وإن كان بتراكيب مختلفة. [ 109 ] واستمرت الأعمال المصنوعة من النحاس الأصفر أو البرونز في لعب أهمية كبيرة في فن بنين وتقاليد غرب أفريقيا الأخرى، مثل أوزان الذهب الأكانية ، حيث كان يُنظر إلى المعدن على أنه أكثر قيمة مما هو عليه في أوروبا. كما استُخدمت أساور مانيلا (النقود) النحاسية كوسيلة للتبادل في جميع أنحاء غرب أفريقيا حتى القرن العشرين. [ 110 ] [ 111 ]

أوروبا عصر النهضة وما بعد العصور الوسطى

شهد عصر النهضة تغييرات هامة في كلٍ من نظرية وممارسة صناعة النحاس الأصفر في أوروبا. وبحلول القرن الخامس عشر، توجد أدلة على إعادة استخدام بوتقات الصهر ذات الأغطية في تسفيكاو بألمانيا. [ 112 ] كانت هذه البوتقات الكبيرة قادرة على إنتاج حوالي 20  كيلوغرامًا من النحاس الأصفر. [ 113 ] توجد آثار للخبث وقطع معدنية على السطح الداخلي. يشير تركيبها غير المنتظم إلى أن هذه العملية كانت تتم في درجة حرارة منخفضة، وليست سائلة تمامًا. [ 114 ] احتوت أغطية البوتقات على ثقوب صغيرة سُدت بسدادات طينية قرب نهاية العملية، على الأرجح لزيادة امتصاص الزنك إلى أقصى حد في المراحل النهائية. [ 115 ] ثم استُخدمت بوتقات مثلثة الشكل لصهر النحاس الأصفر لصبّه . [ 116 ]

وصف كتّاب تقنيون من القرن السادس عشر ، مثل بيرينغوتشيو وإيركر وأغريكولا ، مجموعة متنوعة من تقنيات صناعة النحاس الأصفر بالتصليد، واقتربوا من فهم الطبيعة الحقيقية لهذه العملية، مشيرين إلى أن النحاس يصبح أثقل عند تحوله إلى نحاس أصفر، وأنه يصبح أكثر ذهبية بإضافة المزيد من الكالامين. [ 117 ] كما أصبح معدن الزنك أكثر شيوعًا. وبحلول عام 1513، كانت سبائك الزنك المعدنية من الهند والصين تصل إلى لندن ، واستُخدمت كريات الزنك المكثفة في مداخن الأفران في راميلسبيرغ بألمانيا في صناعة النحاس الأصفر بالتصليد منذ حوالي عام 1550. [ 118 ]

في نهاية المطاف، اكتُشف أنه يمكن مزج الزنك المعدني مع النحاس لصنع النحاس الأصفر، وهي عملية تُعرف باسم السبائك، [ 119 ] وبحلول عام 1657، أدرك الكيميائي الألماني يوهان غلاوبر أن الكالامين "ليس إلا زنكًا غير قابل للانصهار" وأن الزنك "معدن نصف ناضج". [ 120 ] مع ذلك، يُحتمل أن بعض سبائك النحاس الأصفر القديمة الغنية بالزنك والفقيرة بالحديد، مثل لوحة وايتمان التذكارية النحاسية من إنجلترا عام 1530، قد صُنعت عن طريق مزج النحاس مع الزنك ، وتحتوي على آثار من الكادميوم مشابهة لتلك الموجودة في بعض سبائك الزنك من الصين. [ 119 ]

مع ذلك، لم تُهمل عملية التصليد، ففي أوائل القرن التاسع عشر، وُجدت أوصافٌ لعملية التصليد في الحالة الصلبة داخل فرنٍ مقبب عند درجة حرارة تتراوح بين 900 و950  درجة مئوية، واستمرت العملية لمدة تصل إلى 10 ساعات. [ 121 ] استمرت صناعة النحاس الأصفر الأوروبية في الازدهار خلال فترة ما بعد العصور الوسطى، مدعومةً بابتكاراتٍ مثل إدخال المطارق التي تعمل بالطاقة المائية في القرن السادس عشر لإنتاج سلعٍ كالأواني. [ 122 ] وبحلول عام 1559، كانت مدينة آخن الألمانية وحدها قادرةً على إنتاج 300,000 قنطار من النحاس الأصفر سنويًا. [ 122 ] بعد عدة بداياتٍ متعثرة خلال القرنين السادس عشر والسابع عشر، تأسست صناعة النحاس الأصفر أيضًا في إنجلترا، مستفيدةً من وفرة إمدادات النحاس الرخيص الذي كان يُصهر في فرنٍ عاكسٍ جديد يعمل بالفحم . [ 123 ] في عام 1723، حصل صانع النحاس الأصفر من بريستول، نهميا تشامبيون، على براءة اختراع لاستخدام النحاس المحبب ، الذي يُنتج عن طريق سكب المعدن المنصهر في الماء البارد. [ 124 ] وقد أدى ذلك إلى زيادة مساحة سطح النحاس، مما ساعده على التفاعل، وتم الإبلاغ عن محتوى الزنك بنسبة تصل إلى 33% وزناً باستخدام هذه التقنية الجديدة. [ 125 ]

في عام ١٧٣٨، حصل ويليام تشامبيون ، ابن نحميا ، على براءة اختراع لتقنية التقطير الصناعي الأول للزنك المعدني، والمعروفة باسم التقطير بالترشيح أو "العملية الإنجليزية". [ ١٢٦ ] [ ١٢٧ ] استُخدم هذا الزنك المحلي في صناعة السبائك النحاسية، مما أتاح تحكمًا أكبر في محتوى الزنك في النحاس الأصفر وإنتاج سبائك نحاسية عالية الزنك، والتي كان من الصعب أو المستحيل إنتاجها باستخدام طريقة الترسيب، وذلك لاستخدامها في صناعة أشياء ثمينة مثل الأدوات العلمية والساعات وأزرار النحاس والمجوهرات التقليدية . [ ١٢٨ ] مع ذلك، استمر تشامبيون في استخدام طريقة الترسيب بالكالامين الأرخص لإنتاج نحاس أصفر منخفض الزنك. [ ١٢٨ ] وقد تم العثور على بقايا أثرية لأفران ترسيب على شكل خلية نحل في مصنعه في وارملي . [ ١٢٩ ]

بحلول منتصف القرن الثامن عشر وحتى أواخره، أدت التطورات في تقطير الزنك الأرخص، مثل أفران جون جاك دوني الأفقية في بلجيكا، وتخفيض الرسوم الجمركية على الزنك [ 130 ] ، فضلاً عن الطلب على سبائك الزنك عالية المقاومة للتآكل ، إلى زيادة شعبية عملية الصب، ونتيجة لذلك تم التخلي عن عملية الصب إلى حد كبير بحلول منتصف القرن التاسع عشر. [ 131 ]

كانت مقابض سيوف سيروهي (القرن السادس عشر إلى التاسع عشر الميلادي) مصنوعة من النحاس الأصفر في الهند .

انظر أيضاً

الاقتباسات

  1. ↑ مصمم هندسي 30(3): 6–9، مايو–يوليو 2004
  2. ↑ دليل الآلات ، نيويورك، دار النشر الصناعية ، الطبعة 24، صفحة 501
  3. ↑ "نحاس أدميرالتي: التركيب والخصائص والتطبيقات" . أدميرالتي إندستريز . شركة أدميرالتي إندستريز. 24 مايو 2025. تم الاطلاع عليه في 6 يونيو 2026 .
  4. ↑ المحامل ومعادن المحامل . دار النشر الصناعية. 1921. ص 29 .
  5. ↑ "سبيكة نحاسية (ملاحظة نطاقية)" . المتحف البريطاني. ينبغي البحث عن مصطلح "سبيكة نحاسية" للحصول على معلومات كاملة عن القطع المصنوعة من البرونز أو النحاس الأصفر. وذلك لأن مصطلحي البرونز والنحاس الأصفر استُخدما أحيانًا بشكل متبادل في الوثائق القديمة، و"سبيكة نحاسية" هو المصطلح العام لكليهما. إضافةً إلى ذلك، قد يشير الجمهور إلى بعض المجموعات باسمها الشائع، مثل " برونزيات بنين "، والتي معظمها مصنوع في الواقع من النحاس الأصفر.
  6. ↑ "الأدوات اليدوية - الأدوات غير المولدة للشرر" . المركز الكندي للصحة والسلامة المهنية . 1 ديسمبر 2017. تم الاطلاع عليه بتاريخ 30 أبريل 2022 .
  7. ↑ ووكر، روجر. "الكتلة، الوزن، الكثافة أو الوزن النوعي للمعادن المختلفة" . كثافة المواد . المملكة المتحدة: SImetric.co.uk . تاريخ الاسترجاع: 9 يناير 2009. النحاس الأصفر - الصب، 8400-8700... النحاس الأصفر - الدرفلة والسحب، 8430-8730
  8. ↑ إم إف آشبي؛ كارا جونسون (2002). المواد والتصميم: فن وعلم اختيار المواد في تصميم المنتجات . باتروورث - هاينمان. ص 223. ISBN  978-0-7506-5554-5تم الاطلاع عليه بتاريخ 12 مايو 2011 .
  9. ↑ فريدريك جيمس كام (1949). كتاب نيونس المرجعي للمهندسين . جورج نيونس. ص 594.
  10. ↑ جمعية تطوير النحاس. "المنشور رقم 117: النحاس الأصفر - الخصائص والتطبيقات" (ملف PDF) . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 30 أكتوبر 2012. تم الاطلاع عليه بتاريخ 9 مايو 2012 .
  11. ↑ "هل النحاس الأصفر مغناطيسي؟ ما هو النحاس الأصفر المغناطيسي؟" . Scrap Metal Junkie . 1 يناير 2020. مؤرشف من الأصل في 16 مارس 2020. تم الاطلاع عليه في 19 يناير 2020 .
  12. ↑ المعادن في المباني التاريخية الأمريكية: الاستخدامات وطرق الحفظ . وزارة الداخلية الأمريكية، دائرة الحفاظ على التراث والترفيه، خدمات الحفظ الفني. 1980. ص 119.
  13. ↑ تأثير زمن الركود، والتركيب، ودرجة الحموضة، والفوسفات على ترشيح المعادن من النحاس الأصفر . واشنطن العاصمة: وكالة حماية البيئة الأمريكية. سبتمبر 1996. ص 7. EPA/600/R-96/103. مؤرشف من الأصل في 22 ديسمبر 2021.
  14. ↑ الأخبار والتنبيهات – وزارة العدل في كاليفورنيا – مكتب المدعي العام . 12 أكتوبر 1999. مؤرشف في 26 أكتوبر 2008 في Wayback Machine ،
  15. ↑ الأخبار والتنبيهات – وزارة العدل في كاليفورنيا – مكتب المدعي العام . 27 أبريل 2001. مؤرشف في 26 أكتوبر 2008 على موقع Wayback Machine
  16. ↑ محكمة سان فرانسيسكو العليا، قضية الشعب ضد شركة Ilco Unican Corp. وآخرون (رقم 307102) وقضية مؤسسة Mateel للعدالة البيئية ضد شركة Ilco Unican Corp. وآخرون (رقم 305765)
  17. 1 2 مشروع قانون الجمعية AB 1953 - تحليل مشروع القانون. مؤرشف بتاريخ 25 سبتمبر 2009 في أرشيف الإنترنت (Wayback Machine) . Info.sen.ca.gov. تم الاطلاع عليه بتاريخ 9 ديسمبر 2011.
  18. ↑ متطلبات منتجات السباكة منخفضة الرصاص في كاليفورنيا، مؤرشفة في 2 أكتوبر 2009 على موقع Wayback Machine ، صحيفة حقائق، إدارة مراقبة المواد السامة، ولاية كاليفورنيا، فبراير 2009
  19. ↑ "نحاس مقاوم للتآكل (DZR أو CR) للبيئات القاسية" . شركة RuB . 24 مايو 2016. تم الاطلاع عليه بتاريخ 26 مايو 2020 .
  20. ↑ "النحاس" . بصمة المحيط . تم الاطلاع عليه بتاريخ 26 مايو 2020 .
  21. ↑ "المواصفات" (ملف PDF) . شركة سبائك المعادن . مؤرشف (ملف PDF) من الأصل بتاريخ 9 أكتوبر 2022. تم الاطلاع عليه بتاريخ 6 يناير 2021 .
  22. ↑ "النحاس الأحمر/البرونز" . Copper.org . تم الاطلاع عليه بتاريخ 26 مايو 2020 .
  23. ↑ "الرصاص | علم المعادن" . موسوعة بريتانيكا . تم الاطلاع عليه بتاريخ 26 مايو 2020 .
  24. ↑ "ما هو النحاس البحري؟" . الشركة الوطنية لتصنيع البرونز . 17 مايو 2013. تم الاطلاع عليه بتاريخ 26 مايو 2020 .
  25. ↑ بيل، تيرينس. "إليك السبب في أن السبائك يمكن أن تغير خصائص النحاس الأصفر" . ThoughtCo . تم ​​الاسترجاع في 28 يناير 2021 .
  26. ↑ كامبل، موراي؛ جيلبرت، جويل؛ مايرز، أرنولد (2021). "علم الآلات النحاسية" . الصوتيات الحديثة ومعالجة الإشارات . doi : 10.1007/978-3-030-55686-0 . ISSN 2364-4915 .
  27. ↑ "مجلة النحاس في الفنون - أغسطس 2007: فن الآلات النحاسية" . Copper.org . تم الاطلاع عليه بتاريخ 26 مايو 2020 .
  28. 1 2 "وكالة حماية البيئة تسجل منتجات سبائك تحتوي على النحاس" مؤرشف في 29 أبريل 2015 في Wayback Machine ، مايو 2008
  29. 1 2 3 ميشيل، جيمس هـ.؛ موران، ويلتون؛ ميشيلز، هارولد؛ إستيل، آدم أ. (20 يونيو 2011). "النحاس المضاد للميكروبات يحل محل الفولاذ المقاوم للصدأ في القضاء على الجراثيم في التطبيقات الطبية: تتمتع السبائك بخصائص طبيعية قاتلة للجراثيم" . مجلة الأنابيب والمواسير .
  30. 1 2 نويس، جيه أو؛ ميشيلز، إتش؛ كيفيل، سي دبليو (2006). "الاستخدام المحتمل للأسطح النحاسية للحد من بقاء المكورات العنقودية الذهبية المقاومة للميثيسيلين في بيئة الرعاية الصحية" (ملف PDF) . مجلة عدوى المستشفيات . 63 (3): 289-297 . doi : 10.1016/j.jhin.2005.12.008 . PMID 16650507. مؤرشف من الأصل (ملف PDF) في 17 يناير 2012.
  31. ↑ شميدت، إم جي (2011). "الأسطح النحاسية في وحدة العناية المركزة تقلل من المخاطر النسبية للإصابة بالعدوى أثناء الإقامة في المستشفى" . وقائع بي إم سي . 5 (ملحق 6) O53. doi : 10.1186/1753-6561-5-S6-O53 . PMC 3239467 .
  32. ↑ "التجارب السريرية لأسطح اللمس: الصفحة الرئيسية" . coppertouchsurfaces.org .
  33. ↑ «355 سبيكة نحاسية معتمدة الآن من قبل وكالة حماية البيئة كمضادات للميكروبات» . مجلة الأجهزة المنزلية . 28 يونيو 2011. مؤرشف من الأصل في 18 يوليو 2011. تم الاطلاع عليه في 23 أغسطس 2011 .
  34. ↑ كون، فيليس ج. (1983). "مقابض الأبواب: مصدر للعدوى المكتسبة في المستشفيات؟" مؤرشف في 16 فبراير 2012 في أرشيف الإنترنت (Wayback Machine) - الطب التشخيصي
  35. ↑ إسبيريتو سانتو، كريستوفر؛ تاودتي، نادين؛ نيس، ديتريش هـ؛ وغراس، غريغور (2007). "مساهمة مقاومة أيونات النحاس في بقاء بكتيريا الإشريكية القولونية على أسطح النحاس المعدني" . علم الأحياء الدقيقة التطبيقي والبيئي . 74 (4): 977-986 . doi : 10.1128/AEM.01938-07 . PMC 2258564. PMID 18156321 .
  36. ↑ سانتو، سي إي؛ لام، إي دبليو؛ إيلوسكي، سي جي؛ كوارانتا، دي؛ دومايل، دي دبليو؛ تشانغ، سي جي؛ غراس، جي. (2010). " قتل البكتيريا بواسطة أسطح النحاس المعدنية الجافة" . علم الأحياء الدقيقة التطبيقي والبيئي . 77 (3): 794-802 . doi : 10.1128/AEM.01599-10 . PMC 3028699. PMID 21148701 .
  37. ↑ سكوت، ديفيد أ. (2002). النحاس والبرونز في الفن: التآكل، والملونات، والحفظ . منشورات جيتي. ISBN 9780892366385.
  38. ↑ برادلي، أ. ج.؛ ثيوليس، ج. (1 أكتوبر 1926). "بنية النحاس الأصفر غاما" . وقائع الجمعية الملكية . 112 (762): 678-692 . Bibcode : 1926RSPSA.112..678B . doi : 10.1098/rspa.1926.0134 .
  39. ↑ سيمونز، إي إن (1970). قاموس السبائك ، جامعة كورنيل
  40. ↑ جوزيف ر. ديفيس (1 يناير 2001). النحاس وسبائك النحاس . الجمعية الأمريكية للمعادن الدولية. ص 7. ISBN  978-0-87170-726-0.
  41. ↑ "نحاس ألومنيوم زرنيخي، UNS C68700" . MatWeb . تم الاطلاع عليه بتاريخ 18 أكتوبر 2023 .
  42. 1 2 "سبيكة نحاسية زرنيخية 70/30 رقم 259، UNS-C26130" . شركة أسترال رايت للمعادن . 2021. مؤرشف من الأصل في 8 يونيو 2023. تم الاطلاع عليه في 18 أكتوبر 2023 .
  43. ↑ "مجموعة شركة دوهلر-جارفيز، MSS-202" .
  44. ↑ سبائك وولدمان الهندسية، الطبعة التاسعة 1936، الجمعية الأمريكية للمعادن، رقم ISBN 978-0-87170-691-1
  45. 1 2 3 4 "دليل منتجات النحاس" .
  46. 1 2 "رموز مخصصة" . دار هوفمان للسك . تم الاطلاع عليه بتاريخ 26 أكتوبر 2025 .
  47. ↑ "الدولارات الرئاسية" . جمعية تطوير النحاس . أبريل 2007.
  48. ↑ "464 نحاس بحري (برونز توبين)" . شركة كورماكس للمستلزمات الهندسية. مؤرشف من الأصل بتاريخ 17 أغسطس 2020. تم الاطلاع عليه بتاريخ 4 ديسمبر 2017 .
  49. ↑ "C48500 نحاس بحري "عالي الرصاص"" . Aviva Metals. 2023. مؤرشف من الأصل في 28 نوفمبر 2022. تم الاسترجاع في 18 أكتوبر 2023. "
  50. ↑ جرد الملوثات الوطني - صحيفة حقائق عن النحاس ومركباته. مؤرشف في 2 مارس 2008 على موقع Wayback Machine . Npi.gov.au. تم الاطلاع عليه في 9 ديسمبر 2011.
  51. 1 2 "ورقة بيانات خصائص مادة سبائك النحاس C23000 (النحاس الأحمر، C230)" . مؤرشفة من الأصل في 30 مارس 2010. تم الاطلاع عليها في 26 أغسطس 2010 .
  52. ↑ أمين ، سي دبليو (2000). صب المعادن . ماكجرو هيل بروفيشنال. ص 133. ISBN  978-0-07-134246-9.
  53. ↑ جيف بوب (23 فبراير 2009). "مشاكل السباكة قد تستمر في التفاقم" . صحيفة لاس فيغاس صن . تاريخ الاطلاع: 9 يوليو 2011. ... يحتوي النحاس الأحمر عادةً على نسبة زنك تتراوح بين 5% و10% ...
  54. ↑ مسح اليخوت والقوارب الصغيرة . أدلارد كولز. 2011. ص 125. ISBN  9781408114032احذر من تركيبات الهيكل وأنابيب العادم، أو أي مكون آخر في المجموعة، المصنوع من مادة تونفال. هذه المادة عبارة عن نحاس أساساً، وهي غير مناسبة تماماً للاستخدام تحت خط الماء نظراً لميلها إلى إزالة الزنك والتفتت .
  55. ↑ تصميم الطباعة 1 مؤرشف بتاريخ 8 أغسطس 2007 في أرشيف الإنترنت (ملف PDF). تم الاطلاع عليه بتاريخ 9 ديسمبر 2011.
  56. ↑ ثورنتون، سي بي (2007) "عن النحاس الأصفر والبرونز في جنوب غرب آسيا ما قبل التاريخ" مؤرشف في 24 سبتمبر 2015 في Wayback Machine في لا نيس، إس. هوك، دي. وكرادوك، بي تي (محررون) المعادن والمناجم: دراسات في علم آثار المعادن لندن: منشورات أركيتايب. ISBN 1-904982-19-0
  57. ↑ دي رويت، م. (1995) "من كونتريفي وسبيوتر إلى الزنك: تطور فهم طبيعة الزنك والنحاس الأصفر في أوروبا ما بعد العصور الوسطى" في هوك، د. ر. وجايمستر ، د. ر. م. (محرران). التجارة والاكتشاف: الدراسة العلمية للقطع الأثرية من أوروبا ما بعد العصور الوسطى وما بعدها . لندن: أوراق المتحف البريطاني العرضية 109
  58. ↑ معجم كرودن الكامل، صفحة 55
  59. 1 2 كرادوك، بي تي وإيكشتاين، ك (2003) "إنتاج النحاس الأصفر في العصور القديمة عن طريق الاختزال المباشر" في كرادوك، بي تي ولانغ، ج. (محرران) التعدين وإنتاج المعادن عبر العصور . لندن: المتحف البريطاني، ص 226-227
  60. ^ ريرين ومارتينون توريس 2008، ص 170-175
  61. ↑ تشين، هايليان (3 ديسمبر 2018). الزنك للعملات المعدنية والنحاس: البيروقراطيون والتجار والحرفيون وعمال المناجم في الصين خلال عهد أسرة تشينغ، حوالي 1680-1830 . بريل. ISBN 978-90-04-38304-3.
  62. ↑ همفريز، هنري نويل (1897). دليل جامع العملات: يتضمن سردًا تاريخيًا ونقديًا لأصل العملات وتطورها، من أقدم العصور إلى سقوط الإمبراطورية الرومانية؛ مع بعض المعلومات عن عملات أوروبا الحديثة، وخاصة بريطانيا العظمى . بيل.
  63. ↑ ثورنتون 2007، الصفحات 189-201
  64. ↑ تشو ويرونغ (2001). "ظهور وتطور تقنيات صهر النحاس الأصفر في الصين" . نشرة متحف المعادن التابع للمعهد الياباني للمعادن . 34 : 87-98 . مؤرشف من الأصل في 25 يناير 2012.
  65. 1 2 3 كرادوك وإيكشتاين 2003 ص. 217
  66. ↑ ثورنتون، سي بي وإيلرز، سي بي (2003) "الآلات النحاسية المبكرة في الشرق الأدنى القديم"، في نشرة IAMS 23، ص 27-36
  67. ↑ بايلي 1990، ص 8
  68. ↑ "orichalc – تعريف كلمة orichalc باللغة الإنجليزية من قاموس أكسفورد" . oxforddictionaries.com . مؤرشف من الأصل في 9 يناير 2015.
  69. ^ ريرين ومارتينون توريس 2008، ص. 169
  70. ↑ كرادوك، بي تي (1978). "تركيب سبائك النحاس المستخدمة في الحضارات اليونانية والإترورية والرومانية: 3 أصول النحاس الأصفر واستخدامه المبكر". مجلة العلوم الأثرية . 5 : 1-16 (8). doi : 10.1016/0305-4403(78)90015-8 .
  71. ↑ بليني الأكبر، التاريخ الطبيعي، الكتاب الرابع والثلاثون، الفصل الثاني
  72. ↑ «العثور على معدن أسطوري من أطلانتس في حطام سفينة» . دي نيوز . ١٠ مايو ٢٠١٧. مؤرشف من الأصل في ١٧ مايو ٢٠١٦. تم الاطلاع عليه في ٩ يناير ٢٠١٥ .
  73. ↑ جيسيكا إي. ساراسيني (7 يناير 2015). "استخراج معدن غير عادي من حطام سفينة يونانية قديمة - مجلة علم الآثار" . archaeology.org .
  74. ↑ كرادوك، بي تي؛ كويل، إم؛ ستيد، آي. (2004). "أول قطعة نحاسية في بريطانيا". مجلة الآثار . 84 : 339-46 . doi : 10.1017/S000358150004587X . S2CID 163717910 .
  75. ↑ مونتيرو-رويس، آي. وبيريا، أ. (2007). "النحاس الأصفر في علم المعادن المبكر لشبه الجزيرة الأيبيرية". في: لا نيس، إس.، هوك، دي.، وكرادوك، بي تي (محررون). المعادن والمناجم: دراسات في علم المعادن الأثري . لندن: أركيتايب، ص 136-140.
  76. ↑ كرادوك وإيكشتاين 2003، ص 216-217
  77. ↑ كرادوك وإيكشتاين 2003، ص 217
  78. ↑ بايلي 1990، ص 9
  79. ↑ كرادوك وإيكشتاين 2003، ص 222-224. بايلي 1990، ص 10.
  80. ↑ كرادوك، بي تي، بورنيت، أ، وبريستون، ك. (1980). "العملات النحاسية الهلنستية وأصول النحاس الأصفر". في أودي، دبليو إيه (محرر). دراسات علمية في علم المسكوكات . أوراق المتحف البريطاني العرضية 18، ​​ص 53-64
  81. 1 2 كالي، إي آر (1964). الأوريكالكوم والسبائك القديمة ذات الصلة . نيويورك؛ الجمعية الأمريكية لعلم المسكوكات
  82. ↑ بايلي 1990، ص 21
  83. ↑ بونتينغ، م. (2002). "مصنوعات نحاسية عسكرية رومانية من إسرائيل: مسائل التنظيم والعرق" (ملف PDF) . علم الآثار . 44 (4): 555-571 . Bibcode : 2002Archa..44..555P . doi : 10.1111/1475-4754.t01-1-00086 .
  84. ↑ بونتينغ، م. (2002). "مواكبة الرومنة الرومانية وسبائك النحاس في فلسطين خلال الثورة الأولى" (ملف PDF) . مجلة الجمعية الدولية للدراسات الرومانية . 22 : 3-6 . مؤرشف (ملف PDF) من الأصل في 9 أكتوبر 2022.
  85. 1 2 ريهرن، ت. (1999). "إنتاج نحاسي روماني صغير الحجم وواسع النطاق في جرمانيا السفلى" (ملف PDF) . مجلة العلوم الأثرية . 26 (8): 1083-1087 . Bibcode : 1999JArSc..26.1083R . doi : 10.1006/jasc.1999.0402 . مؤرشف من الأصل (ملف PDF) في 10 ديسمبر 2004. تم الاطلاع عليه في 12 مايو 2011 .
  86. ↑ باخمان، هـ. (1976). "بوتقات من مستوطنة رومانية في ألمانيا". مجلة جمعية علم المعادن التاريخي . 10 (1): 34-35 .
  87. 1 2 3 ريرين ومارتينون توريس 2008، ص 170-71
  88. ↑ بايلي 1990
  89. 1 2 كرادوك وإيكشتاين 2003، ص 224
  90. ↑ دونغورث، د (1996). "إعادة النظر في نظرية كالي حول "تراجع الزنك"". مجلة علم المسكوكات . 156 : 228-234 .
  91. ↑ كرادوك 1978، ص 14
  92. ↑ كرادوك، بي تي، ولا نيس، إس سي، وهوك، دي. (1990). "النحاس الأصفر في العالم الإسلامي في العصور الوسطى". في كرادوك، بي تي (محرر)، 2000 عام من الزنك والنحاس الأصفر . لندن: المتحف البريطاني، ص 73
  93. ↑ بونتينغ، م. (1999). "الشرق يلتقي بالغرب في بيتشان ما بعد الكلاسيكية"". مجلة العلوم الأثرية . 26 (10): 1311– 1321. doi : 10.1006/jasc.1998.0373 .
  94. ↑ بايلي 1990، ص 22
  95. ↑ إيرمين، كاثرين؛ غراهام-كامبل، جيمس؛ ويلثيو، بول (2002). بيرو، ك. ت.؛ إيرمين، ك. (محرران). تحليل القطع الأثرية المصنوعة من سبائك النحاس من مقابر الفايكنج الوثنيين في اسكتلندا . وقائع الندوة الدولية الحادية والثلاثين حول علم الآثار. سلسلة بار الدولية. أكسفورد: أركيوبريس. ص 342-349 .
  96. ↑ جيلمور، جي آر وميتكالف، دي إم (1980). "سبيكة العملات النورثمبرية في منتصف القرن التاسع". في ميتكالف، دي. وأودي، دبليو. علم المعادن في علم المسكوكات 1، ص 83-98
  97. ↑ داي 1990، الصفحات 123-150
  98. ↑ داي 1990، الصفحات 124-133
  99. ↑ نويل ستراتفورد، الصفحات 232، 245، في زارنيكي، جورج وآخرون؛ الفن الرومانسكي الإنجليزي، 1066-1200 ، 1984، مجلس الفنون في بريطانيا العظمى، ISBN 0728703866
  100. ↑ كرادوك وإيكشتاين 2003، ص 224-225
  101. ↑ كرادوك وآخرون 1990، 78
  102. ↑ كرادوك وآخرون، 1990، الصفحات 73-76
  103. ↑ كرادوك وآخرون، 1990، ص 75
  104. ↑ كرادوك وآخرون، 1990، ص 76
  105. ↑ ريهرن، ت (1999) "نفس الشيء... ولكن مختلف: مقارنة بين صناعة النحاس في العصر الروماني والقروسطي في أوروبا" في يونغ، إس إم إم (محرر) المعادن في العصور القديمة أكسفورد: أركيوبريس ص 252-257
  106. ↑ كرادوك وإيكشتاين 2003، 226
  107. ^ ريرين ومارتينون توريس 2008، ص 176-178
  108. ^ ريرين ومارتينون توريس 2008، ص 173-175
  109. ↑ «رأس إيفي» مؤرشف في 20 سبتمبر 2016 في أرشيف الإنترنت (Wayback Machine) ضمن قاعدة بيانات مجموعة المتحف البريطاني. تم الاطلاع عليه في 26 مايو 2014
  110. ↑ "مانيلا نحاسية من غرب أفريقيا" . www.ashmolean.org . تاريخ الاطلاع: 28 ديسمبر 2025 .
  111. ↑ "فن العملة الأفريقية" . africa.si.edu . مؤرشف من الأصل في 3 ديسمبر 2024. تم الاطلاع عليه في 28 ديسمبر 2025 .
  112. ^ مارتينون توريس ورين 2002، ص 95 – 111
  113. ^ مارتينون توريس ورين 2002، ص 105–06
  114. ^ مارتينون توريس ورين 2002، ص. 103
  115. ^ مارتينون توريس ورين 2002، ص. 104
  116. ^ مارتينون توريس ورين 2002، ص. 100
  117. ^ مارتينون توريس ورين 2008، 181–82، دي رويت 1995
  118. ↑ دي رويت 1995، 198
  119. 1 2 كرادوك وإيكشتاين 2003، 228
  120. ↑ دي رويت 1995، 198-199
  121. ↑ كرادوك وإيكشتاين 2003، 226-27.
  122. 1 2 Day 1990، ص 131
  123. ↑ داي 1991، الصفحات 135-144
  124. ↑ داي 1990، ص 138
  125. ↑ كرادوك وإيكشتاين 2003، ص 227
  126. ↑ داي 1991، الصفحات 179-181
  127. ↑ دونغورث، د. ووايت، هـ. (2007). "دراسة علمية لمخلفات تقطير الزنك من وارملي، بريستول" . علم المعادن التاريخي . 41 : 77-83 .
  128. 1 2 Day 1991، ص 183
  129. ↑ داي، ج. (1988). "صناعة النحاس الأصفر في بريستول: الأفران وبقاياها المرتبطة بها". مجلة علم المعادن التاريخي . 22 (1): 24.
  130. ↑ داي 1991، الصفحات 186-189
  131. ↑ داي 1991، الصفحات 192-193، كرادوك وإيكشتاين 2003، الصفحة 228

مراجع عامة

  • بايلي، ج. (1990). "إنتاج النحاس الأصفر في العصور القديمة مع إشارة خاصة إلى بريطانيا الرومانية". في كرادوك، ب. ت. (محرر). 2000 عام من الزنك والنحاس الأصفر . لندن: المتحف البريطاني.
  • كرادوك، بي تي وإيكشتاين، ك (2003). "إنتاج النحاس الأصفر في العصور القديمة بالاختزال المباشر". في كرادوك، بي تي ولانغ، ج. (محرران). التعدين وإنتاج المعادن عبر العصور . لندن: المتحف البريطاني.
  • داي، ج. (1990). "النحاس الأصفر والزنك في أوروبا من العصور الوسطى حتى القرن التاسع عشر". في كرادوك، ب. ت. (محرر). 2000 عام من الزنك والنحاس الأصفر . لندن: المتحف البريطاني.
  • داي، ج. (1991). "إنتاج النحاس والزنك والنحاس الأصفر". في داي، ج. وتايلكوت، ر. ف. (محرران). الثورة الصناعية في المعادن . لندن: معهد المعادن.
  • مارتينون توريس، م.؛ ريهرن، ت. (2002). "أغريكولا وتسفيكاو: نظرية وممارسة إنتاج النحاس الأصفر في عصر النهضة في جنوب شرق ألمانيا". علم المعادن التاريخي . 36 (2): 95-111 .
  • ريهرن، ت. ومارتينون توريس، م. (2008) "الطبيعة والفن يحاكى: صناعة النحاس الأوروبي بين الحرفة والعلم". في مارتينون-توريس، م. وريهرن، ت. (محرران). علم الآثار والتاريخ والعلوم: مناهج متكاملة للمواد القديمة . دار نشر ليفت كوست.
