المواد النانوية

الموسوعة الحرة

جزء من سلسلة مقالات حول
المواد النانوية
أنابيب الكربون النانوية
الفوليرينات
جسيمات نانوية أخرى
المواد النانوية
  • رمز بوابة العلوم
  • رمز بوابة التكنولوجيا
  • ف
  • ت
  • هـ
جزء من سلسلة مقالات حول
تكنولوجيا النانو
التأثير والتطبيقات​
المواد النانوية
التجميع الذاتي الجزيئي
الالكترونيات النانوية
النانومترولوجيا
تكنولوجيا النانو الجزيئية
  • icon بوابة العلوم
  • icon بوابة التكنولوجيا
  • ف
  • ت
  • هـ

تصف المواد النانوية ، من حيث المبدأ، المواد الكيميائية أو المواد التي يبلغ حجم الوحدة الواحدة منها (في بعد واحد على الأقل) بين 1 و100 نانومتر (التعريف المعتاد للمقياس النانوي [1] ).

يتبنى البحث في المواد النانوية نهجًا قائمًا على علم المواد في التعامل مع تكنولوجيا النانو ، مستفيدًا من التقدم في قياس المواد والتوليف الذي تم تطويره لدعم أبحاث التصنيع الدقيق . غالبًا ما تتمتع المواد ذات البنية على مقياس النانو بخصائص بصرية أو إلكترونية أو حرارية فيزيائية أو ميكانيكية فريدة. [2] [3] [4]

أصبحت المواد النانوية تُستَخدم تجاريًا ببطء [5] وبدأت في الظهور كسلع أساسية. [6]

تعريف

في ISO/TS 80004 ، يتم تعريف المادة النانوية على أنها "المادة ذات أي بعد خارجي في مقياس النانو أو التي لها بنية داخلية أو بنية سطحية في مقياس النانو"، مع تعريف مقياس النانو على أنه "نطاق الطول من 1 نانومتر إلى 100 نانومتر تقريبًا". وهذا يشمل كلاً من الأجسام النانوية ، وهي قطع منفصلة من المواد، والمواد النانوية ، التي لها بنية داخلية أو سطحية على مقياس النانو؛ يمكن أن تكون المادة النانوية عضوًا في كلتا الفئتين. [7]

في 18 أكتوبر 2011، اعتمدت المفوضية الأوروبية التعريف التالي للمادة النانوية: [8]

مادة طبيعية أو عرضية أو مصنعة تحتوي على جزيئات، في حالة غير مرتبطة أو كمجموعة أو كتكتل وبالنسبة لـ 50% أو أكثر من الجزيئات في توزيع حجم العدد، يكون أحد الأبعاد الخارجية أو أكثر في نطاق الحجم 1 نانومتر - 100 نانومتر. في حالات محددة وحيثما تبرر المخاوف بشأن البيئة أو الصحة أو السلامة أو القدرة التنافسية، يمكن استبدال عتبة توزيع حجم العدد البالغة 50% بعتبة تتراوح بين 1% إلى 50%.

مصادر

مُصمم

تم تصميم المواد النانوية وتصنيعها عمدًا بواسطة البشر للحصول على خصائص معينة مطلوبة. [4] [9]

المواد النانوية القديمة هي تلك التي كانت في الإنتاج التجاري قبل تطوير تكنولوجيا النانو كتقدم تدريجي على المواد الغروية أو الجسيمية الأخرى. [10] [11] [12] وهي تشمل الكربون الأسود وجسيمات نانوية من ثاني أكسيد التيتانيوم . [13]

عرضي

قد يتم إنتاج المواد النانوية عن غير قصد كمنتج ثانوي للعمليات الميكانيكية أو الصناعية من خلال الاحتراق والتبخير. تشمل مصادر الجسيمات النانوية العرضية عوادم محركات المركبات، والصهر، وأبخرة اللحام، وعمليات الاحتراق من التدفئة والطهي بالوقود الصلب المنزلي. على سبيل المثال، يتم توليد فئة المواد النانوية المسماة الفوليرينات عن طريق حرق الغاز والكتلة الحيوية والشمعة. [14] يمكن أن تكون أيضًا منتجًا ثانويًا لمنتجات التآكل والتآكل. [15] غالبًا ما يشار إلى الجسيمات النانوية الجوية العرضية باسم الجسيمات فائقة الدقة ، والتي يتم إنتاجها عن غير قصد أثناء عملية مقصودة، ويمكن أن تساهم في تلوث الهواء . [16] [17]

طبيعي

غالبًا ما تتميز الأنظمة البيولوجية بمواد نانوية طبيعية ووظيفية. إن بنية الفورامينيفيرا (الطباشير بشكل أساسي) والفيروسات (البروتين، الغلاف )، وبلورات الشمع التي تغطي أوراق اللوتس أو الكبوسين ، وحرير العنكبوت وسوس العنكبوت، [18] واللون الأزرق للعناكب، [ 19] و "الملاعق" الموجودة في أسفل أقدام الوزغة ، وبعض قشور أجنحة الفراشات ، والغرويات الطبيعية ( الحليب والدم ) ، والمواد القرنية ( الجلد والمخالب والمناقير والريش والقرون والشعر )، والورق والقطن والعرق والشعاب المرجانية ، وحتى مصفوفة عظامنا كلها مواد نانوية عضوية طبيعية .

تنشأ المواد النانوية غير العضوية الطبيعية من خلال نمو البلورات في ظل الظروف الكيميائية المتنوعة لقشرة الأرض . على سبيل المثال، تظهر الطينيات هياكل نانوية معقدة بسبب تباين بنية البلورة الأساسية الخاصة بها، ويمكن أن يؤدي النشاط البركاني إلى ظهور الأوبال ، وهو مثال على البلورات الفوتونية الطبيعية بسبب بنيتها النانوية. تمثل الحرائق تفاعلات معقدة بشكل خاص ويمكن أن تنتج أصباغًا وأسمنتًا وسيليكا مدخنة وما إلى ذلك .

تشمل المصادر الطبيعية للجسيمات النانوية منتجات الاحتراق وحرائق الغابات والرماد البركاني ورذاذ المحيطات والتحلل الإشعاعي لغاز الرادون . يمكن أيضًا تكوين المواد النانوية الطبيعية من خلال عمليات التجوية للصخور المحتوية على المعادن أو الأنيونات، وكذلك في مواقع تصريف المناجم الحمضية . [16]

معرض المواد النانوية الطبيعية

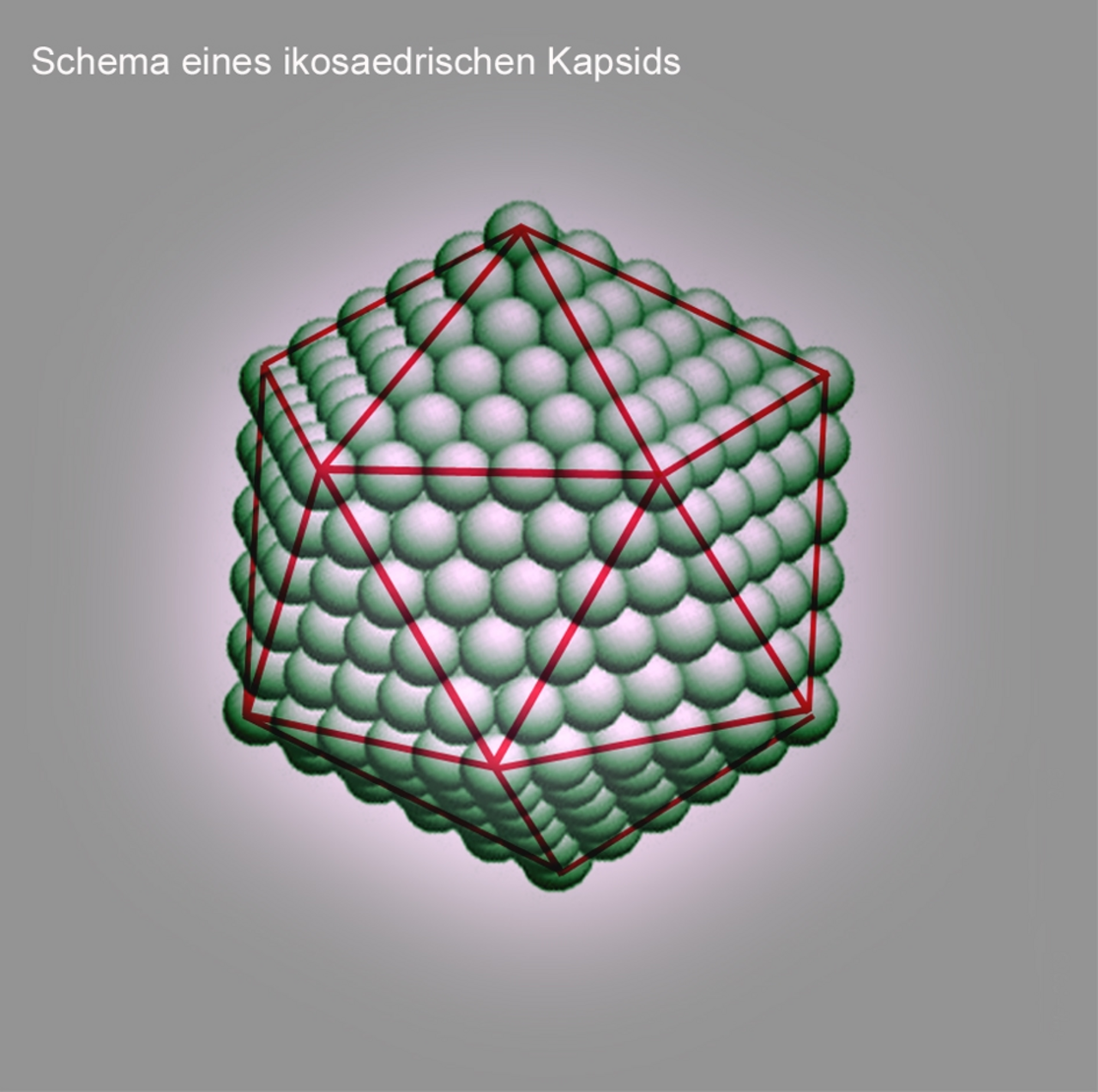

  • غلاف فيروسي
    غلاف فيروسي
  • "تأثير اللوتس"، تأثير كاره للماء مع قدرة على التنظيف الذاتي
    " تأثير اللوتس "، تأثير كاره للماء مع قدرة التنظيف الذاتي
  • صورة مقربة للجزء السفلي من قدم الوزغة أثناء سيرها على جدار زجاجي (ملعقة: 200 × 10–15 نانومتر)
    صورة مقربة للجزء السفلي من قدم الوزغة أثناء سيرها على جدار زجاجي (ملعقة: 200 × 10–15 نانومتر)
  • صورة مجهرية لجناح الفراشة باستخدام المجهر الإلكتروني الماسح (× 5000)
    صورة مجهرية لجناح الفراشة باستخدام المجهر الإلكتروني الماسح (× 5000)
  • ريش الطاووس (التفاصيل)
    ريش الطاووس (التفاصيل)
  • أوبال الكريستال البرازيلي. يحدث التلاعب بالألوان نتيجة للتداخل والحيود في الضوء بين كرات السيليكا (يبلغ قطرها من 150 إلى 300 نانومتر).
    أوبال الكريستال البرازيلي. يحدث التلاعب بالألوان نتيجة للتداخل والحيود في الضوء بين كرات السيليكا (يبلغ قطرها من 150 إلى 300 نانومتر).
  • اللون الأزرق لنوع من العناكب (450 نانومتر ± 20 نانومتر)
    اللون الأزرق لنوع من العناكب (450 نانومتر ± 20 نانومتر)

أنواع

غالبًا ما يتم تصنيف المواد النانوية وفقًا لعدد أبعادها التي تقع في مقياس النانو. يتم تعريف الجسيم النانوي على أنه جسم نانوي له جميع الأبعاد الخارجية الثلاثة في مقياس النانو، حيث لا تختلف محاوره الأطول والأقصر بشكل كبير. تحتوي الألياف النانوية على بعدين خارجيين في مقياس النانو، حيث تكون الأنابيب النانوية أليافًا نانوية مجوفة وتكون قضبان النانو أليافًا نانوية صلبة. تحتوي اللوحة النانوية/الورقة النانوية على بعد خارجي واحد في مقياس النانو، [20] وإذا كان البعدان الأكبر مختلفين بشكل كبير فيُطلق عليه شريط نانوي . بالنسبة للألياف النانوية والألواح النانوية، قد تكون الأبعاد الأخرى في مقياس النانو أو لا تكون، ولكن يجب أن تكون أكبر بكثير. في كل هذه الحالات، يُلاحظ أن الاختلاف الكبير يكون عادةً عاملًا لا يقل عن 3. [21]

غالبًا ما يتم تصنيف المواد النانوية حسب مراحل المادة التي تحتوي عليها. النانو مركب هو مادة صلبة تحتوي على منطقة أو مجموعة من المناطق المميزة فيزيائيًا أو كيميائيًا على الأقل، ولها بعد واحد على الأقل في المقياس النانوي. تحتوي الرغوة النانوية على مصفوفة سائلة أو صلبة، مملوءة بمرحلة غازية، حيث يكون لأحد المرحلتين أبعاد على المقياس النانوي. المادة النانوية المسامية هي مادة صلبة تحتوي على مسام نانوية ، وهي فراغات على شكل مسام مفتوحة أو مغلقة بطول دون الميكرون. تحتوي المادة النانوية البلورية على جزء كبير من حبيبات البلورة في المقياس النانوي. [22]

المواد النانوية المسامية

يحتوي مصطلح المواد النانوية المسامية على مجموعات فرعية من المواد الدقيقة المسامية والمتوسطة المسامية. المواد الدقيقة المسامية هي مواد مسامية بحجم مسام متوسط ​​أصغر من 2 نانومتر، في حين أن المواد المتوسطة المسامية هي تلك التي لها أحجام مسام في المنطقة 2-50 نانومتر. [23] تُظهر المواد الدقيقة المسامية أحجام مسام ذات مقياس طول مماثل للجزيئات الصغيرة. لهذا السبب قد تخدم هذه المواد تطبيقات قيمة بما في ذلك أغشية الفصل. المواد المتوسطة المسامية مثيرة للاهتمام تجاه التطبيقات التي تتطلب مساحات سطحية محددة عالية، مع تمكين الاختراق للجزيئات التي قد تكون كبيرة جدًا لدخول مسام مادة دقيقة المسام. في بعض المصادر، تُعتبر المواد النانوية المسامية والرغوة النانوية أحيانًا هياكل نانوية ولكنها ليست مواد نانوية لأن الفراغات فقط وليس المواد نفسها هي النانوية. [24] على الرغم من أن تعريف ISO يعتبر فقط الأجسام النانوية المستديرة جسيمات نانوية ، تستخدم مصادر أخرى مصطلح الجسيمات النانوية لجميع الأشكال. [25]

الجسيمات النانوية

تتمتع الجسيمات النانوية بجميع الأبعاد الثلاثة على مقياس النانو. ويمكن أيضًا تضمين الجسيمات النانوية في مادة صلبة كبيرة لتشكيل مركب نانوي. [24]

الفوليرينات

الفوليرينات هي فئة من أشكال الكربون المتآصلة والتي من الناحية النظرية عبارة عن صفائح جرافين ملفوفة في أنابيب أو كرات. وتشمل هذه الأنابيب النانوية الكربونية (أو أنابيب السيليكون النانوية ) والتي تحظى باهتمام كبير بسبب قوتها الميكانيكية وأيضًا بسبب خصائصها الكهربائية. [26]

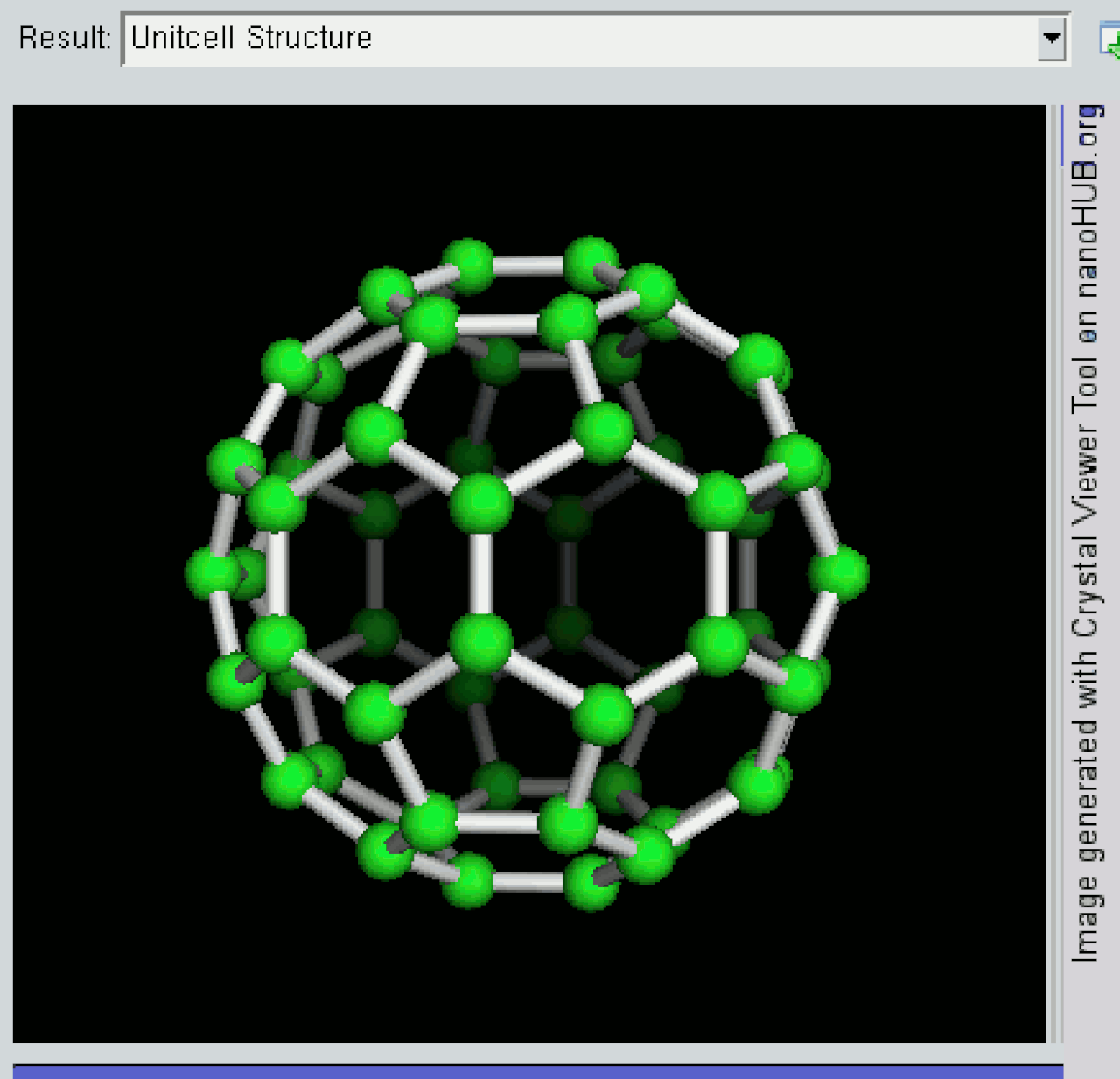

منظر دوار لـ C 60 ، أحد أنواع الفوليرين

تم تحضير أول جزيء فوليرين تم اكتشافه، والذي يحمل اسم العائلة، باكمنسترفوليرين (C 60 )، في عام 1985 بواسطة ريتشارد سمالي وروبرت كيرل وجيمس هيث وشون أوبراين وهارولد كروتو في جامعة رايس . كان الاسم تكريمًا لباكمنستر فولر ، الذي يشبه قبابه الجيوديسية . منذ ذلك الحين، تم العثور على الفوليرينات في الطبيعة. [27] وفي الآونة الأخيرة، تم اكتشاف الفوليرينات في الفضاء الخارجي. [28]

على مدى العقد الماضي، كانت الخصائص الكيميائية والفيزيائية للفوليرينات موضوعًا ساخنًا في مجال البحث والتطوير، ومن المرجح أن تستمر لفترة طويلة. في أبريل 2003، كانت الفوليرينات قيد الدراسة لاستخدامها في الطب المحتمل : ربط المضادات الحيوية المحددة ببنية البكتيريا المقاومة وحتى استهداف أنواع معينة من الخلايا السرطانية مثل الورم الميلانيني . يحتوي عدد أكتوبر 2005 من مجلة الكيمياء والأحياء على مقال يصف استخدام الفوليرينات كعوامل مضادة للميكروبات يتم تنشيطها بالضوء . في مجال تكنولوجيا النانو ، تعد مقاومة الحرارة والموصلية الفائقة من بين الخصائص التي تجتذب أبحاثًا مكثفة.

الطريقة الشائعة المستخدمة لإنتاج الفوليرينات هي إرسال تيار كبير بين قطبين من الجرافيت في جو خامل. يبرد قوس البلازما الكربوني الناتج بين القطبين ويتحول إلى بقايا دخانية يمكن عزل العديد من الفوليرينات منها.

هناك العديد من الحسابات التي تم إجراؤها باستخدام طرق الكم المطبقة على الفوليرينات. من خلال طرق DFT وTDDFT يمكن الحصول على أطياف الأشعة تحت الحمراء ورامان والأشعة فوق البنفسجية . يمكن مقارنة نتائج هذه الحسابات بالنتائج التجريبية.

الجسيمات النانوية القائمة على المعادن

يمكن استخدام المواد النانوية غير العضوية (مثل النقاط الكمومية [ 29] والأسلاك النانوية والقضبان النانوية ) بسبب خصائصها البصرية والكهربائية المثيرة للاهتمام في الإلكترونيات الضوئية . [30] علاوة على ذلك، يمكن ضبط الخصائص البصرية والإلكترونية للمواد النانوية التي تعتمد على حجمها وشكلها من خلال التقنيات الاصطناعية. هناك إمكانيات لاستخدام هذه المواد في الأجهزة الإلكترونية الضوئية القائمة على المواد العضوية مثل الخلايا الشمسية العضوية وشاشات OLED وما إلى ذلك. تخضع مبادئ تشغيل هذه الأجهزة لعمليات مستحثة ضوئيًا مثل نقل الإلكترون ونقل الطاقة. يعتمد أداء الأجهزة على كفاءة العملية المستحثة ضوئيًا المسؤولة عن عملها. لذلك، فإن الفهم الأفضل لتلك العمليات المستحثة ضوئيًا في أنظمة المركبات النانوية العضوية / غير العضوية ضروري لاستخدامها في الأجهزة الإلكترونية الضوئية.

الجسيمات النانوية أو البلورات النانوية المصنوعة من المعادن أو أشباه الموصلات أو الأكاسيد لها أهمية خاصة لخصائصها الميكانيكية والكهربائية والمغناطيسية والبصرية والكيميائية وغيرها. [31] [32] تم استخدام الجسيمات النانوية كنقط كمية وكمحفزات كيميائية مثل المحفزات القائمة على المواد النانوية . في الآونة الأخيرة، تم التحقيق على نطاق واسع في مجموعة من الجسيمات النانوية للتطبيقات الطبية الحيوية بما في ذلك هندسة الأنسجة وتوصيل الأدوية والمستشعرات الحيوية . [33] [34]

تتمتع الجسيمات النانوية بأهمية علمية كبيرة لأنها تشكل جسرًا بين المواد السائبة والهياكل الذرية أو الجزيئية . يجب أن تتمتع المادة السائبة بخصائص فيزيائية ثابتة بغض النظر عن حجمها، ولكن هذا غالبًا لا يحدث على نطاق النانو. يتم ملاحظة خصائص تعتمد على الحجم مثل الاحتجاز الكمي في جسيمات أشباه الموصلات ، والرنين البلازموني السطحي في بعض جسيمات المعادن، والمغناطيسية الفائقة في المواد المغناطيسية .

تظهر الجسيمات النانوية عددًا من الخصائص الخاصة مقارنةً بالمواد السائبة. على سبيل المثال، يحدث انحناء النحاس السائب (الأسلاك والشرائط وما إلى ذلك) مع حركة ذرات/مجموعات النحاس عند مقياس 50 نانومتر تقريبًا. تعتبر الجسيمات النانوية النحاسية الأصغر من 50 نانومتر مواد شديدة الصلابة لا تظهر نفس قابلية الشد والسحب مثل النحاس السائب. لا يكون التغيير في الخصائص مرغوبًا دائمًا. يمكن للمواد الكهروضوئية الأصغر من 10 نانومتر تغيير اتجاه استقطابها باستخدام الطاقة الحرارية في درجة حرارة الغرفة، مما يجعلها غير مفيدة لتخزين الذاكرة. تكون عمليات تعليق الجسيمات النانوية ممكنة لأن تفاعل سطح الجسيم مع المذيب قوي بما يكفي للتغلب على الاختلافات في الكثافة ، والتي عادة ما تؤدي إلى غرق المادة أو طفوها في سائل. غالبًا ما تتمتع الجسيمات النانوية بخصائص بصرية غير متوقعة لأنها صغيرة بما يكفي لتقييد إلكتروناتها وإنتاج تأثيرات كمية. على سبيل المثال، تظهر الجسيمات النانوية الذهبية باللون الأحمر الداكن إلى الأسود في المحلول.

غالبًا ما توفر نسبة المساحة السطحية إلى الحجم العالية جدًا للجسيمات النانوية قوة دافعة هائلة للانتشار ، وخاصةً في درجات الحرارة المرتفعة. يكون التلبيد ممكنًا في درجات حرارة أقل وعلى فترات أقصر من الجسيمات الأكبر حجمًا. من الناحية النظرية، لا يؤثر هذا على كثافة المنتج النهائي، على الرغم من أن صعوبات التدفق وميل الجسيمات النانوية إلى التكتل تزيد الأمور تعقيدًا. كما تعمل التأثيرات السطحية للجسيمات النانوية على تقليل درجة حرارة الانصهار الأولية .

البنى النانوية أحادية البعد

يمكن تصميم أصغر الأسلاك البلورية الممكنة ذات المقطع العرضي الصغير بقدر ذرة واحدة في الحبس الأسطواني. [35] [36] [37] يمكن استخدام الأنابيب النانوية الكربونية ، وهي بنية نانوية طبيعية شبه أحادية الأبعاد، كقالب للتخليق. يوفر الحبس استقرارًا ميكانيكيًا ويمنع السلاسل الذرية الخطية من التفكك؛ ومن المتوقع أن تكون الهياكل الأخرى للأسلاك النانوية أحادية الأبعاد مستقرة ميكانيكيًا حتى عند عزلها عن القوالب. [36] [37]

البنى النانوية ثنائية الأبعاد

المواد ثنائية الأبعاد هي مواد بلورية تتكون من طبقة واحدة ثنائية الأبعاد من الذرات. تم اكتشاف الجرافين الأكثر أهمية في عام 2004. تعتبر الأغشية الرقيقة ذات السماكة النانوية عبارة عن هياكل نانوية، ولكنها لا تعتبر أحيانًا مواد نانوية لأنها لا توجد منفصلة عن الركيزة. [24] [38]

المواد النانوية السائبة

تحتوي بعض المواد السائبة على ميزات على مقياس النانو، بما في ذلك المركبات النانوية ، والمواد النانوية البلورية ، والأغشية النانوية ، والأسطح النانوية المزخرفة . [24]

البنية النانوية للجرافين على شكل صندوق (BSG) هي مثال على مادة نانوية ثلاثية الأبعاد. [39] ظهرت البنية النانوية BSG بعد الانقسام الميكانيكي للجرافيت التحللي الحراري . هذه البنية النانوية عبارة عن نظام متعدد الطبقات من القنوات النانوية المجوفة المتوازية الموجودة على طول السطح ولها مقطع عرضي رباعي الزوايا. سمك جدران القناة يساوي تقريبًا 1 نانومتر. العرض النموذجي لجوانب القناة يبلغ حوالي 25 نانومتر.

التطبيقات

تُستخدم المواد النانوية في مجموعة متنوعة من عمليات التصنيع والمنتجات والرعاية الصحية بما في ذلك الدهانات والمرشحات والعزل ومواد التشحيم المضافة . في مجال الرعاية الصحية، تعتبر النانوزيمات مواد نانوية ذات خصائص شبيهة بالإنزيم. [40] إنها نوع ناشئ من الإنزيمات الاصطناعية ، والتي تم استخدامها لتطبيقات واسعة النطاق مثل الاستشعار البيولوجي والتصوير البيولوجي وتشخيص الأورام [41] ومكافحة التلوث الحيوي والمزيد. يمكن إنتاج مرشحات عالية الجودة باستخدام الهياكل النانوية، وهذه المرشحات قادرة على إزالة الجسيمات الصغيرة مثل الفيروس كما هو موضح في مرشح المياه الذي أنشأته شركة Seldon Technologies. تم اقتراح مفاعل حيوي غشائي من المواد النانوية (NMs-MBR)، الجيل التالي من MBR التقليدي ، مؤخرًا لمعالجة مياه الصرف الصحي المتقدمة. [42] في مجال تنقية الهواء، تم استخدام تقنية النانو لمكافحة انتشار فيروس كورونا في المستشفيات السعودية في عام 2012. [43] تُستخدم المواد النانوية في تقنيات العزل الحديثة والآمنة للإنسان؛ في الماضي تم العثور عليها في العزل القائم على الأسبستوس . [44] [ مصدر غير موثوق؟ ] كمضافات تشحيم، تمتلك المواد النانوية القدرة على تقليل الاحتكاك في الأجزاء المتحركة. يمكن أيضًا إصلاح الأجزاء البالية والمتآكلة باستخدام جسيمات نانوية متباينة الخواص ذاتية التجميع تسمى TriboTEX. [43] كما تم تطبيق المواد النانوية في مجموعة من الصناعات والمنتجات الاستهلاكية. تم استخدام الجسيمات النانوية المعدنية مثل أكسيد التيتانيوم لتحسين الحماية من الأشعة فوق البنفسجية في واقي الشمس . في صناعة الرياضة، تم إنتاج مضارب أخف وزناً باستخدام أنابيب الكربون النانوية لتحسين الأداء. تطبيق آخر هو في الجيش، حيث تم استخدام جسيمات نانوية صبغية متحركة لإنشاء تمويه أكثر فعالية. يمكن أيضًا استخدام المواد النانوية في تطبيقات المحفز ثلاثي الاتجاهات (TWC). تتمتع محولات TWC بميزة التحكم في انبعاث أكاسيد النيتروجين (NO x )، وهي مقدمة للمطر الحمضي والضباب الدخاني. [45] في بنية الغلاف الأساسي، تشكل المواد النانوية غلافًا كداعم للمحفز لحماية المعادن النبيلة مثل البلاديوم والروديوم. [46] الوظيفة الأساسية هي أنه يمكن استخدام الدعامات لحمل المكونات النشطة للمحفزات، مما يجعلها مشتتة للغاية، مما يقلل من استخدام المعادن النبيلة، ويعزز نشاط المحفزات، ويحسن الاستقرار المحتمل. [47]

توليف

الهدف من أي طريقة تركيبية للمواد النانوية هو إنتاج مادة تظهر خصائص ناتجة عن مقياس طولها المميز الذي يقع في نطاق النانومتر (1 - 100 نانومتر). وفقًا لذلك، يجب أن تظهر الطريقة التركيبية التحكم في الحجم في هذا النطاق بحيث يمكن تحقيق خاصية أو أخرى. غالبًا ما يتم تقسيم الطرق إلى نوعين رئيسيين، "من الأسفل إلى الأعلى" و"من الأعلى إلى الأسفل".

الأساليب من الأسفل إلى الأعلى

تتضمن الطرق من الأسفل إلى الأعلى تجميع الذرات أو الجزيئات في صفوف نانوية البنية. في هذه الطرق، يمكن أن تكون مصادر المواد الخام في شكل غازات أو سوائل أو مواد صلبة. تتطلب الأخيرة نوعًا من التفكيك قبل دمجها في بنية نانوية. تنقسم الطرق من الأسفل إلى الأعلى عمومًا إلى فئتين: فوضوية ومحكومة.

تتضمن العمليات الفوضوية رفع الذرات أو الجزيئات المكونة إلى حالة فوضوية ثم تغيير الظروف فجأة بحيث تجعل هذه الحالة غير مستقرة. من خلال التلاعب الذكي بأي عدد من المعلمات، تتشكل المنتجات إلى حد كبير نتيجة للحركية التأمينية. قد يكون من الصعب أو المستحيل التحكم في الانهيار من الحالة الفوضوية، وبالتالي غالبًا ما تحكم إحصاءات المجموعة توزيع الحجم الناتج والحجم المتوسط. وفقًا لذلك، يتم التحكم في تكوين الجسيمات النانوية من خلال التلاعب بالحالة النهائية للمنتجات. أمثلة على العمليات الفوضوية هي الاستئصال بالليزر، [48] والأسلاك المتفجرة، والقوس، والتحلل الحراري باللهب، والاحتراق، [49] وتقنيات التوليف بالترسيب.

تتضمن العمليات الخاضعة للرقابة التسليم المتحكم فيه للذرات أو الجزيئات المكونة إلى موقع (مواقع) تكوين الجسيمات النانوية بحيث يمكن للجسيمات النانوية أن تنمو إلى أحجام محددة بطريقة محكومة. بشكل عام، لا تكون حالة الذرات أو الجزيئات المكونة بعيدة أبدًا عن تلك اللازمة لتكوين الجسيمات النانوية. وفقًا لذلك، يتم التحكم في تكوين الجسيمات النانوية من خلال التحكم في حالة المتفاعلات. ومن الأمثلة على العمليات الخاضعة للرقابة محلول النمو المحدود ذاتيًا، والترسيب الكيميائي للبخار المحدود ذاتيًا ، وتقنيات الليزر النبضي الفمتوثانية المشكل، والطرق النباتية والميكروبية [50] وتسلسل الحزم الجزيئية .

الأساليب من الأعلى إلى الأسفل

تعتمد الطرق من أعلى إلى أسفل على بعض "القوة" (مثل القوة الميكانيكية، الليزر) لتفتيت المواد السائبة إلى جسيمات نانوية. تتضمن إحدى الطرق الشائعة تفتيت المواد السائبة ميكانيكيًا إلى مواد نانوية وهي "طحن الكرات". بالإضافة إلى ذلك، يمكن أيضًا صنع الجسيمات النانوية عن طريق الاستئصال بالليزر الذي يستخدم أشعة الليزر النبضية القصيرة (مثل ليزر الفيمتوثانية) لتفتيت هدف (صلب). [48]

التوصيف

يمكن أن تحدث تأثيرات جديدة في المواد عندما تتشكل هياكل بأحجام قابلة للمقارنة بأي مقياس طول من بين العديد من مقاييس الطول الممكنة ، مثل طول موجة دي بروجلي للإلكترونات، أو الأطوال الموجية الضوئية للفوتونات عالية الطاقة. في هذه الحالات، يمكن أن تهيمن التأثيرات الميكانيكية الكمومية على خصائص المواد. أحد الأمثلة على ذلك هو الاحتجاز الكمومي حيث تتغير الخصائص الإلكترونية للمواد الصلبة مع انخفاض كبير في حجم الجسيمات. تصبح الخصائص الضوئية للجسيمات النانوية، مثل الفلورسنت ، أيضًا دالة على قطر الجسيم. لا يدخل هذا التأثير حيز التنفيذ بالانتقال من الأبعاد الكلية إلى الأبعاد الميكرومترية، ولكنه يصبح واضحًا عند الوصول إلى مقياس النانومتر.

بالإضافة إلى الخصائص البصرية والإلكترونية، فإن الخصائص الميكانيكية الجديدة للعديد من المواد النانوية هي موضوع بحث في ميكانيكا النانو . عند إضافتها إلى مادة كبيرة، يمكن للجسيمات النانوية أن تؤثر بقوة على الخصائص الميكانيكية للمادة، مثل الصلابة أو المرونة. على سبيل المثال، يمكن تعزيز البوليمرات التقليدية بالجسيمات النانوية (مثل أنابيب الكربون النانوية ) مما يؤدي إلى مواد جديدة يمكن استخدامها كبدائل خفيفة الوزن للمعادن. قد تمكن مثل هذه المواد المركبة من تقليل الوزن مصحوبًا بزيادة في الاستقرار وتحسين الوظائف. [51]

أخيرًا، تُستخدم المواد النانوية ذات حجم الجسيمات الصغيرة، مثل الزيوليت والأسبستوس ، كمحفزات في مجموعة واسعة من التفاعلات الكيميائية الصناعية الحرجة. ويمكن أن يشكل التطوير الإضافي لمثل هذه المحفزات الأساس لعمليات كيميائية أكثر كفاءة وصديقة للبيئة.

أُجريت أولى عمليات الرصد وقياس حجم الجسيمات النانوية خلال العقد الأول من القرن العشرين. أجرى زيجموندي دراسات تفصيلية على جزيئات الذهب والمواد النانوية الأخرى ذات الأحجام التي تصل إلى 10 نانومتر وأقل. ونشر كتابًا في عام 1914. [52] استخدم مجهرًا فائقًا يستخدم طريقة المجال المظلم لرؤية الجسيمات ذات الأحجام الأقل بكثير من الطول الموجي للضوء .

هناك تقنيات تقليدية تم تطويرها خلال القرن العشرين في مجال علم الواجهات والغرويات لتوصيف المواد النانوية. وتستخدم هذه التقنيات على نطاق واسع في الجيل الأول من المواد النانوية السلبية المحددة في القسم التالي.

تتضمن هذه الطرق عدة تقنيات مختلفة لتوصيف توزيع حجم الجسيمات . يعد هذا التوصيف ضروريًا لأن العديد من المواد التي من المتوقع أن تكون بحجم النانو تتجمع في الواقع في المحاليل. تعتمد بعض الطرق على تشتت الضوء . تطبق طرق أخرى الموجات فوق الصوتية ، مثل مطيافية التوهين بالموجات فوق الصوتية لاختبار التشتتات النانوية المركزة والمستحلبات الدقيقة. [53]

هناك أيضًا مجموعة من التقنيات التقليدية لتوصيف الشحنة السطحية أو جهد زيتا للجسيمات النانوية في المحاليل. هذه المعلومات مطلوبة لتحقيق الاستقرار المناسب للنظام ومنع تكتله أو تجلطه . تشمل هذه الطرق الكهربي الدقيق ، والتشتت الضوئي الكهربي ، والكهرباء الصوتية . الطريقة الأخيرة، على سبيل المثال طريقة تيار الاهتزاز الغرواني، مناسبة لتوصيف الأنظمة المركزة.

الخواص الميكانيكية

أظهرت الأبحاث الجارية أن الخصائص الميكانيكية يمكن أن تختلف بشكل كبير في المواد النانوية مقارنة بالمواد السائبة. تتمتع المواد النانوية بخصائص ميكانيكية كبيرة بسبب التأثيرات الحجمية والسطحية والكمية للجسيمات النانوية. يُلاحظ هذا عندما تُضاف الجسيمات النانوية إلى مادة سائبة شائعة، حيث تعمل المادة النانوية على تنقية الحبوب وتشكيل هياكل بين الحبيبات وداخل الحبيبات مما يحسن حدود الحبوب وبالتالي الخصائص الميكانيكية للمواد. [ بحاجة لمصدر ] توفر تحسينات حدود الحبوب تقوية من خلال زيادة الإجهاد المطلوب للتسبب في كسور بين الحبيبات أو عبر الحبيبات. ومن الأمثلة الشائعة حيث يمكن ملاحظة ذلك إضافة السيليكا النانوية إلى الأسمنت، مما يحسن قوة الشد وقوة الضغط وقوة الانحناء من خلال الآليات المذكورة للتو. سيعزز فهم هذه الخصائص استخدام الجسيمات النانوية في التطبيقات الجديدة في مجالات مختلفة مثل هندسة الأسطح وعلم الاحتكاك والتصنيع النانوي والتصنيع النانوي.

التقنيات المستخدمة:

استخدم شتاينيتز في عام 1943 تقنية البصمة الدقيقة لاختبار صلابة الجسيمات الدقيقة، والآن يتم استخدام البصمة النانوية لقياس الخصائص المرنة للجسيمات عند مستوى حوالي 5 ميكرون. [54] تُستخدم هذه البروتوكولات بشكل متكرر لحساب الخصائص الميكانيكية للجسيمات النانوية من خلال تقنيات المجهر الذري للقوة (AFM). لقياس معامل المرونة؛ يتم الحصول على بيانات البصمة من خلال تحويل منحنيات القوة والإزاحة في المجهر الذري للقوة إلى منحنيات قوة البصمة. يُستخدم قانون هوك لتحديد تشوه الكابولي وعمق الطرف، وفي الختام، يمكن كتابة معادلة الضغط على النحو التالي: [55]

P=k (ẟc - ẟc0) [56]

ẟc : تشوه الكابولي

ẟc0 : انحراف الانحراف

يسمح لنا المجهر الذري بالحصول على صورة عالية الدقة لأنواع متعددة من الأسطح بينما يمكن استخدام طرف الذراع للحصول على معلومات حول الخصائص الميكانيكية. كما يتم استخدام المحاكاة الحاسوبية بشكل تدريجي لاختبار النظريات واستكمال الدراسات التجريبية. الطريقة الحاسوبية الأكثر استخدامًا هي محاكاة الديناميكيات الجزيئية، [57] والتي تستخدم معادلات نيوتن للحركة للذرات أو الجزيئات في النظام. تُستخدم تقنيات أخرى مثل طريقة الفحص المباشر لتحديد خصائص الالتصاق للمواد النانوية. يتم ربط كل من التقنية والمحاكاة بالمجهر الإلكتروني النافذ (TEM) وتقنيات المجهر الذري لتوفير النتائج.

الخصائص الميكانيكية لفئات المواد النانوية الشائعة:

المواد النانوية المعدنية البلورية : الخلع هو أحد المساهمين الرئيسيين في الخصائص المرنة داخل المواد النانوية المشابهة للمواد البلورية السائبة. على الرغم من النظرة التقليدية لعدم وجود خلع في المواد النانوية. راموس، [58] أظهرت الأعمال التجريبية أن صلابة جسيمات الذهب النانوية أعلى بكثير من نظيراتها السائبة، حيث توجد أخطاء تكديس وخلع تتشكل والتي تنشط آليات تقوية متعددة في المادة. من خلال هذه التجارب، أظهرت المزيد من الأبحاث أنه من خلال تقنيات البصمة النانوية، [59] تزداد قوة المادة؛ الإجهاد الانضغاطي، تحت الضغط مع انخفاض حجم الجسيمات، بسبب خلع النواة. وقد لوحظت هذه الخلع باستخدام تقنيات المجهر الإلكتروني النافذ، إلى جانب البصمة النانوية. قوة وصلابة جسيمات السيليكون النانوية أكبر بأربع مرات من قيمة المادة السائبة. [56] يمكن أن تُعزى مقاومة الضغط المطبق إلى عيوب الخطوط داخل الجسيمات بالإضافة إلى الخلع الذي يوفر تقوية للخصائص الميكانيكية للمادة النانوية. علاوة على ذلك، فإن إضافة الجسيمات النانوية تعمل على تقوية المصفوفة لأن تثبيت الجسيمات يمنع نمو الحبيبات. وهذا يعمل على تحسين الحبيبات، وبالتالي تحسين الخواص الميكانيكية. [54] ومع ذلك، لا تؤدي جميع إضافات المواد النانوية إلى زيادة الخواص على سبيل المثال النحاس النانوي. ولكن هذا يعزى إلى أن الخواص المتأصلة للمادة أضعف من المصفوفة.

الجسيمات النانوية غير المعدنية والمواد النانوية:  لا يزال السلوك المعتمد على الحجم للخصائص الميكانيكية غير واضح في حالة المواد النانوية البوليمرية، ومع ذلك، في أحد الأبحاث التي أجراها لاهويج وجدوا أن وحدات الضغط لجسيمات البوليسترين النانوية أقل من نظيراتها السائبة. يمكن أن يرتبط هذا بالمجموعات الوظيفية التي يتم ترطيبها. [60] علاوة على ذلك، يمكن أن تؤدي المواد النانوية غير المعدنية إلى تكوين تكتلات داخل المصفوفة التي تتم إضافتها إليها وبالتالي تقليل الخصائص الميكانيكية عن طريق التسبب في الكسر حتى تحت الأحمال الميكانيكية المنخفضة، مثل إضافة أنابيب الكربون النانوية. ستعمل التكتلات كمستويات انزلاق بالإضافة إلى المستويات التي يمكن أن تنتشر فيها الشقوق بسهولة (9). ومع ذلك، فإن معظم المواد النانوية العضوية مرنة وهذه والخصائص الميكانيكية مثل الصلابة وما إلى ذلك ليست مهيمنة. [60]

الأسلاك النانوية والأنابيب النانوية : تقل وحدات المرونة لبعض الأسلاك النانوية، وخاصة الرصاص والفضة، مع زيادة القطر. وقد ارتبط هذا بالإجهاد السطحي وطبقة الأكسدة وخشونة السطح. [61] ومع ذلك، فإن السلوك المرن لأسلاك أكسيد الزنك النانوية لا يتأثر بتأثيرات السطح ولكن خصائص الكسر الخاصة بها تتأثر. لذا، فهو يعتمد بشكل عام على سلوك المادة وترابطها أيضًا. [62]

السبب وراء كون الخواص الميكانيكية للمواد النانوية لا تزال موضوعًا ساخنًا للبحث هو أن قياس الخواص الميكانيكية للجسيمات النانوية الفردية هو طريقة معقدة تتضمن عوامل تحكم متعددة. ومع ذلك، تم استخدام المجهر الذري للقوة على نطاق واسع لقياس الخواص الميكانيكية للمواد النانوية.

الالتصاق والاحتكاك للجسيمات النانوية

عند الحديث عن تطبيق مادة ما، تلعب الالتصاق والاحتكاك دورًا حاسمًا في تحديد نتيجة التطبيق. لذلك، من الأهمية بمكان أن نرى كيف تتأثر هذه الخصائص أيضًا بحجم المادة. مرة أخرى، يعد المجهر الذري للقوة (AFM) تقنية تُستخدم على نطاق واسع لقياس هذه الخصائص وتحديد قوة التصاق الجسيمات النانوية بأي سطح صلب، جنبًا إلى جنب مع تقنية المسبار الغرواني والخصائص الكيميائية الأخرى. [63] علاوة على ذلك، فإن القوى التي تلعب دورًا في توفير هذه الخصائص اللاصقة للمواد النانوية هي إما القوى الكهروستاتيكية، أو VdW، أو القوى الشعرية، أو قوى المذيبات، أو قوة البنية، وما إلى ذلك. وقد وجد أن إضافة المواد النانوية في المواد السائبة تزيد بشكل كبير من قدراتها اللاصقة عن طريق زيادة قوتها من خلال آليات الترابط المختلفة. [64] تقترب أبعاد المواد النانوية من الصفر، مما يعني أن نسبة سطح الجسيم إلى الذرات الكلية تزداد.

إلى جانب التأثيرات السطحية، تلعب حركة الجسيمات النانوية أيضًا دورًا في تحديد خصائصها الميكانيكية مثل قدرات القص. يمكن ملاحظة حركة الجسيمات تحت المجهر الإلكتروني النافذ. على سبيل المثال، تمت ملاحظة سلوك حركة جسيمات MoS2 النانوية ذات الاتصال الديناميكي مباشرة في الموقع مما أدى إلى استنتاج مفاده أن الفوليرينات يمكن أن تقص عن طريق التدحرج أو الانزلاق. ومع ذلك، فإن ملاحظة هذه الخصائص هي مرة أخرى عملية معقدة للغاية بسبب عوامل مساهمة متعددة.

التطبيقات الخاصة بالخواص الميكانيكية: [66]

  • تشحيم
  • التصنيع النانوي
  • الطلاءات

التوحيد

تتطلب المعالجة الكيميائية وتركيب المكونات التكنولوجية عالية الأداء للقطاعات الخاصة والصناعية والعسكرية استخدام السيراميك عالي النقاء والبوليمرات والسيراميك الزجاجي والمواد المركبة . في الأجسام المكثفة المكونة من مساحيق دقيقة، غالبًا ما تؤدي الأحجام والأشكال غير المنتظمة للجسيمات النانوية في مسحوق نموذجي إلى أشكال تعبئة غير موحدة مما يؤدي إلى اختلافات في كثافة التعبئة في مسحوق مضغوط.

يمكن أن يؤدي التكتل غير المنضبط للمساحيق بسبب قوى فان دير فالس الجاذبة أيضًا إلى نشوء عدم تجانس في البنية الدقيقة. ترتبط الضغوط التفاضلية التي تنشأ نتيجة للانكماش غير المنتظم أثناء التجفيف بشكل مباشر بالمعدل الذي يمكن به إزالة المذيب ، وبالتالي تعتمد بشكل كبير على توزيع المسامية . ارتبطت مثل هذه الضغوط بالتحول من البلاستيك إلى الهش في الأجسام المتماسكة، ويمكن أن تؤدي إلى انتشار الشقوق في الجسم غير المحروق إذا لم يتم تخفيفها. [67] [68] [69]

بالإضافة إلى ذلك، فإن أي تقلبات في كثافة التعبئة في المادة المضغوطة أثناء تحضيرها للفرن غالبًا ما تتضخم أثناء عملية التلبيد ، مما يؤدي إلى تكثيف غير متجانس. وقد ثبت أن بعض المسام والعيوب البنيوية الأخرى المرتبطة باختلافات الكثافة تلعب دورًا ضارًا في عملية التلبيد من خلال النمو وبالتالي الحد من كثافات النقطة النهائية. كما ثبت أن الضغوط التفاضلية الناشئة عن التكثيف غير المتجانس تؤدي إلى انتشار الشقوق الداخلية، وبالتالي تصبح عيوبًا تتحكم في القوة. [70] [71]

لذلك يبدو من المرغوب فيه معالجة مادة بطريقة تجعلها موحدة فيزيائيًا فيما يتعلق بتوزيع المكونات والمسامية، بدلاً من استخدام توزيعات حجم الجسيمات التي ستزيد من الكثافة الخضراء. يتطلب احتواء مجموعة متجانسة من الجسيمات المتفاعلة بقوة في التعليق التحكم الكامل في تفاعلات الجسيمات. يعد عدد من المشتتات مثل سترات الأمونيوم (المائي) والإيميدازولين أو الكحول الأولييلي (غير المائي) حلولاً واعدة كمضافات محتملة لتعزيز التشتت وإزالة التكتل. توفر الجسيمات النانوية أحادية التشتت والجسيمات الغروية هذه الإمكانية. [72]

على سبيل المثال، قد يتم تثبيت مساحيق السيليكا الغروية أحادية التشتت بشكل كافٍ لضمان درجة عالية من النظام في البلورة الغروية أو المادة الصلبة الغروية متعددة البلورات الناتجة عن التجمع. ويبدو أن درجة النظام محدودة بالوقت والمساحة المسموح بها لإنشاء ارتباطات أطول مدى. ويبدو أن مثل هذه الهياكل الغروية متعددة البلورات المعيبة هي العناصر الأساسية لعلم المواد الغروية دون الميكرومتر، وبالتالي، توفر الخطوة الأولى في تطوير فهم أكثر صرامة للآليات المشاركة في التطور البنيوي الدقيق في المواد والمكونات عالية الأداء. [73] [74]

المواد النانوية في المقالات وبراءات الاختراع والمنتجات

أظهر التحليل الكمي للمواد النانوية أن الجسيمات النانوية والأنابيب النانوية والمواد النانوية البلورية والمركبات النانوية والجرافين قد تم ذكرها في 400000 و181000 و144000 و140000 و119000 مقال مُفهرس في ISI على التوالي بحلول سبتمبر 2018. وفيما يتعلق ببراءات الاختراع، فقد لعبت الجسيمات النانوية والأنابيب النانوية والمركبات النانوية والجرافين والأسلاك النانوية دورًا في 45600 و32100 و12700 و12500 و11800 براءة اختراع على التوالي. وكشفت مراقبة ما يقرب من 7000 منتج تجاري قائم على النانو متاح في الأسواق العالمية أن خصائص حوالي 2330 منتجًا قد تم تمكينها أو تعزيزها بمساعدة الجسيمات النانوية. كانت الليبوزومات والألياف النانوية والجسيمات النانوية والهلاميات الهوائية أيضًا من أكثر المواد النانوية شيوعًا في المنتجات الاستهلاكية. [75]

أنشأ مرصد الاتحاد الأوروبي للمواد النانوية (EUON) قاعدة بيانات (NanoData) توفر معلومات عن براءات الاختراع والمنتجات ومنشورات الأبحاث المحددة حول المواد النانوية .

الصحة والسلامة

إرشادات منظمة الصحة العالمية

نشرت منظمة الصحة العالمية (WHO) إرشادات بشأن حماية العمال من المخاطر المحتملة للمواد النانوية المصنعة في نهاية عام 2017. [76] استخدمت منظمة الصحة العالمية نهجًا احترازيًا كواحد من مبادئها التوجيهية. وهذا يعني أنه يجب تقليل التعرض، على الرغم من عدم اليقين بشأن الآثار الصحية الضارة، عندما تكون هناك مؤشرات معقولة للقيام بذلك. ويتجلى هذا في الدراسات العلمية الحديثة التي توضح قدرة الجسيمات النانوية على عبور الحواجز الخلوية والتفاعل مع الهياكل الخلوية. [77] [78] بالإضافة إلى ذلك، كان التسلسل الهرمي للضوابط مبدأ توجيهيًا مهمًا. وهذا يعني أنه عندما يكون هناك خيار بين تدابير الرقابة، يجب دائمًا تفضيل تلك التدابير الأقرب إلى جذر المشكلة على التدابير التي تفرض عبئًا أكبر على العمال، مثل استخدام معدات الحماية الشخصية (PPE). كلفت منظمة الصحة العالمية بإجراء مراجعات منهجية لجميع القضايا المهمة لتقييم الحالة الحالية للعلم وإبلاغ التوصيات وفقًا للعملية المنصوص عليها في دليل منظمة الصحة العالمية لتطوير المبادئ التوجيهية. وتم تصنيف التوصيات على أنها "قوية" أو "مشروطة" اعتمادا على جودة الأدلة العلمية، والقيم والتفضيلات، والتكاليف المرتبطة بالتوصية.

تحتوي إرشادات منظمة الصحة العالمية على التوصيات التالية للتعامل الآمن مع المواد النانوية المصنعة (MNMs)

أ. تقييم المخاطر الصحية للمواد النانوية الدقيقة

  1. توصي منظمة الصحة العالمية بتصنيف جميع المواد الكيميائية الخطرة وفقًا للنظام العالمي المنسق لتصنيف المواد الكيميائية ووسمها لاستخدامها في أوراق بيانات السلامة. وبالنسبة لعدد محدود من المواد الكيميائية الخطرة، تتوفر هذه المعلومات في الإرشادات (توصية قوية، أدلة ذات جودة متوسطة).
  2. توصي منظمة الصحة العالمية بتحديث أوراق بيانات السلامة بمعلومات المخاطر الخاصة بـ MNM أو الإشارة إلى النقاط النهائية السمية التي لم تتوفر لها اختبارات كافية (توصية قوية، أدلة ذات جودة متوسطة).
  3. بالنسبة لمجموعات الألياف القابلة للاستنشاق والجسيمات الحبيبية الثابتة بيولوجيًا، تقترح مجموعة العمل العالمية المعنية بالألياف استخدام التصنيف المتاح للمواد النانوية الدقيقة للتصنيف المؤقت للمواد النانوية من نفس المجموعة (توصية مشروطة، أدلة منخفضة الجودة).

ب. تقييم التعرض للمواد النانوية المعدنية

  1. تقترح منظمة الصحة العالمية تقييم تعرض العمال في أماكن العمل باستخدام أساليب مماثلة لتلك المستخدمة في قيمة حد التعرض المهني المحدد المقترح (OEL) لـ MNM (توصية مشروطة، أدلة منخفضة الجودة).
  2. نظرًا لعدم وجود قيم محددة لمستوى التعرض المهني التنظيمي للمواد النانوية الدقيقة في أماكن العمل، تقترح منظمة الصحة العالمية تقييم ما إذا كان التعرض في مكان العمل يتجاوز قيمة مستوى التعرض المهني المقترحة للمواد النانوية الدقيقة. يتم توفير قائمة بقيم مستوى التعرض المهني المقترحة في ملحق للمبادئ التوجيهية. يجب أن يكون مستوى التعرض المهني المختار على الأقل بنفس الحماية مثل مستوى التعرض المهني المطلوب قانونًا للشكل السائب للمادة (توصية مشروطة، أدلة منخفضة الجودة).
  3. إذا لم تكن مستويات التعرض المهنية المحددة للمواد الكيميائية متاحة في أماكن العمل، تقترح منظمة الصحة العالمية اتباع نهج تدريجي للتعرض عن طريق الاستنشاق، أولاً بتقييم احتمال التعرض؛ ثانياً، إجراء تقييم التعرض الأساسي؛ وثالثاً، إجراء تقييم التعرض الشامل مثل تلك التي اقترحتها منظمة التعاون الاقتصادي والتنمية (OECD) أو اللجنة الأوروبية للمعايير (CEN) (توصية مشروطة، أدلة ذات جودة متوسطة).
  4. وفيما يتعلق بتقييم التعرض الجلدي، وجدت منظمة الصحة العالمية أنه لا يوجد دليل كاف للتوصية بطريقة واحدة لتقييم التعرض الجلدي على طريقة أخرى.

ج. التحكم في التعرض للمواد النانوية المعدنية

  1. وبناءً على نهج احترازي، توصي منظمة الصحة العالمية بالتركيز على التحكم في التعرض من خلال منع التعرض عن طريق الاستنشاق بهدف الحد منه قدر الإمكان (توصية قوية، أدلة ذات جودة متوسطة).
  2. توصي منظمة الصحة العالمية بتقليل التعرض لمجموعة من المواد النانوية الدقيقة التي تم قياسها باستمرار في أماكن العمل وخاصة أثناء التنظيف والصيانة وجمع المواد من أوعية التفاعل وإدخال المواد النانوية الدقيقة في عملية الإنتاج. وفي غياب المعلومات السمية، توصي منظمة الصحة العالمية بتنفيذ أعلى مستوى من الضوابط لمنع العمال من التعرض لأي مادة. وعندما تتوفر المزيد من المعلومات، توصي منظمة الصحة العالمية باتباع نهج أكثر ملاءمة (توصية قوية، أدلة متوسطة الجودة).
  3. توصي منظمة الصحة العالمية باتخاذ تدابير التحكم بناءً على مبدأ التسلسل الهرمي للضوابط، مما يعني أن أول تدابير التحكم يجب أن تكون القضاء على مصدر التعرض قبل تنفيذ تدابير التحكم التي تعتمد بشكل أكبر على مشاركة العمال، مع استخدام معدات الحماية الشخصية فقط كملاذ أخير. وفقًا لهذا المبدأ، يجب استخدام الضوابط الهندسية عندما يكون هناك مستوى مرتفع من التعرض للاستنشاق أو عندما لا تتوفر معلومات سمية أو معلومات قليلة جدًا. في حالة عدم وجود ضوابط هندسية مناسبة، يجب استخدام معدات الحماية الشخصية، وخاصة حماية الجهاز التنفسي، كجزء من برنامج حماية الجهاز التنفسي الذي يتضمن اختبار الملاءمة (توصية قوية، أدلة ذات جودة متوسطة).
  4. تقترح منظمة الصحة العالمية منع التعرض الجلدي من خلال تدابير النظافة المهنية مثل تنظيف الأسطح واستخدام القفازات المناسبة (توصية مشروطة، أدلة ذات جودة منخفضة).
  5. عندما لا يتوافر التقييم والقياس من قبل خبراء السلامة في مكان العمل، تقترح منظمة الصحة العالمية استخدام نطاقات التحكم للمواد النانوية لاختيار تدابير التحكم في التعرض في مكان العمل. ونظرًا لعدم وجود دراسات، لا تستطيع منظمة الصحة العالمية التوصية بطريقة واحدة لنطاقات التحكم على أخرى (توصية مشروطة، أدلة ذات جودة منخفضة للغاية).

بالنسبة لمراقبة الصحة، لم تتمكن منظمة الصحة العالمية من تقديم توصية بشأن برامج مراقبة صحية محددة لـ MNM بدلاً من برامج مراقبة الصحة الحالية المستخدمة بالفعل بسبب نقص الأدلة. تعتبر منظمة الصحة العالمية تدريب العمال وإشراكهم في قضايا الصحة والسلامة أفضل الممارسات ولكنها لا تستطيع التوصية بشكل من أشكال تدريب العمال على شكل آخر، أو شكل من أشكال إشراك العمال على شكل آخر، بسبب نقص الدراسات المتاحة. ومن المتوقع أن يكون هناك تقدم كبير في أساليب القياس المعتمدة وتقييم المخاطر وتتوقع منظمة الصحة العالمية تحديث هذه المبادئ التوجيهية في غضون خمس سنوات، في عام 2022. [ بحاجة لتحديث ]

إرشادات أخرى

نظرًا لأن تقنية النانو هي تطور حديث، فإن التأثيرات الصحية والسلامة الناجمة عن التعرض للمواد النانوية، ومستويات التعرض التي قد تكون مقبولة، هي موضوعات بحث مستمر. [9] من بين المخاطر المحتملة، يبدو أن التعرض عن طريق الاستنشاق يمثل أكبر قدر من القلق. تشير الدراسات التي أجريت على الحيوانات إلى أن الأنابيب النانوية الكربونية وألياف الكربون النانوية يمكن أن تسبب تأثيرات رئوية بما في ذلك الالتهاب والأورام الحبيبية والتليف الرئوي ، والتي كانت ذات فاعلية مماثلة أو أكبر عند مقارنتها بالمواد الليفية الأخرى المعروفة مثل السيليكا والأسبستوس والكربون الأسود فائق الدقة . لم يُظهر التعرض الحاد عن طريق الاستنشاق للحيوانات السليمة للمواد النانوية غير العضوية القابلة للتحلل البيولوجي تأثيرات سمية كبيرة . [79] على الرغم من عدم معرفة مدى قدرة البيانات الحيوانية على التنبؤ بالتأثيرات السريرية المهمة على الرئة لدى العمال، فإن السمية التي لوحظت في الدراسات الحيوانية قصيرة المدى تشير إلى الحاجة إلى اتخاذ إجراءات وقائية للعمال المعرضين لهذه المواد النانوية، على الرغم من عدم وجود تقارير عن تأثيرات صحية ضارة فعلية لدى العمال الذين يستخدمون أو ينتجون هذه المواد النانوية حتى عام 2013. [80] تشمل المخاوف الإضافية ملامسة الجلد والتعرض للابتلاع، [80] [81] [82] ومخاطر انفجار الغبار . [83] [84]

الإزالة والاستبدال هما أكثر الطرق المرغوبة للتحكم في المخاطر . في حين أنه لا يمكن غالبًا إزالة المواد النانوية نفسها أو استبدالها بمواد تقليدية، [ 9] فقد يكون من الممكن اختيار خصائص الجسيمات النانوية مثل الحجم والشكل والوظيفة والشحنة السطحية والذوبان والتكتل وحالة التجميع لتحسين خصائصها السمية مع الاحتفاظ بالوظيفة المطلوبة. [85] يمكن أيضًا تحسين إجراءات المناولة، على سبيل المثال، استخدام ملاط ​​أو تعليق من المواد النانوية في مذيب سائل بدلاً من مسحوق جاف سيقلل من التعرض للغبار. [9] تعد الضوابط الهندسية تغييرات مادية في مكان العمل تعزل العمال عن المخاطر، وخاصة أنظمة التهوية مثل أغطية الأبخرة وصناديق القفازات وخزائن السلامة البيولوجية وحاويات التوازن ذات التهوية . [86] الضوابط الإدارية هي تغييرات في سلوك العمال للتخفيف من المخاطر، بما في ذلك التدريب على أفضل الممارسات للتعامل الآمن والتخزين والتخلص من المواد النانوية، والوعي السليم بالمخاطر من خلال وضع العلامات واللافتات التحذيرية، وتشجيع ثقافة السلامة العامة . يجب ارتداء معدات الحماية الشخصية على جسم العامل وهي الخيار الأقل استحسانًا للسيطرة على المخاطر. [9] معدات الحماية الشخصية المستخدمة عادةً للمواد الكيميائية النموذجية مناسبة أيضًا للمواد النانوية، بما في ذلك السراويل الطويلة والقمصان ذات الأكمام الطويلة والأحذية المغلقة واستخدام قفازات الأمان والنظارات الواقية والمعاطف المعملية المقاومة للماء . [ 86] في بعض الظروف، قد يتم استخدام أجهزة التنفس الصناعي . [85]

تقييم التعرض هو مجموعة من الأساليب المستخدمة لمراقبة إطلاق الملوثات والتعرضات للعمال. تتضمن هذه الأساليب أخذ العينات الشخصية، حيث يتم وضع العينات في منطقة التنفس الشخصية للعامل، وغالبًا ما تكون متصلة بياقة القميص لتكون قريبة من الأنف والفم قدر الإمكان؛ وأخذ العينات من المنطقة/الخلفية، حيث يتم وضعها في مواقع ثابتة. يجب أن يستخدم التقييم كلاً من عدادات الجسيمات ، التي تراقب الكمية في الوقت الفعلي للمواد النانوية والجسيمات الخلفية الأخرى؛ والعينات القائمة على المرشح، والتي يمكن استخدامها لتحديد المادة النانوية، عادةً باستخدام المجهر الإلكتروني والتحليل الأولي . [85] [87] اعتبارًا من عام 2016، لم يتم تحديد حدود التعرض المهني الكمي لمعظم المواد النانوية. حدد المعهد الوطني الأمريكي للسلامة والصحة المهنية حدود التعرض الموصى بها غير التنظيمية لأنابيب الكربون النانوية ، وألياف الكربون النانوية ، [80] وثاني أكسيد التيتانيوم فائق الدقة . [88] أنشأت وكالات ومنظمات من بلدان أخرى، بما في ذلك معهد المعايير البريطاني [89] ومعهد السلامة والصحة المهنية في ألمانيا، [90] مستويات التعرض المهني لبعض المواد النانوية، كما قامت بعض الشركات بتوريد مستويات التعرض المهني لمنتجاتها. [9]

التشخيص على نطاق النانو

تصدرت تقنية النانو عناوين الأخبار في المجال الطبي، [91] حيث كانت مسؤولة عن التصوير الطبي الحيوي. سمحت الخصائص البصرية والمغناطيسية والكيميائية الفريدة للمواد على مقياس النانو بتطوير مجسات التصوير ذات الوظائف المتعددة مثل تحسين التباين بشكل أفضل، وتحسين المعلومات المكانية، والتوزيع الحيوي المتحكم فيه، والتصوير متعدد الوسائط عبر أجهزة المسح المختلفة. كان لهذه التطورات مزايا مثل القدرة على اكتشاف موقع الأورام والالتهابات، والتقييم الدقيق لتقدم المرض، والطب الشخصي.

  1. جسيمات السيليكا النانوية - جسيمات السيليكا النانوية [92]يمكن تصنيفها إلى صلبة وغير مسامية ومتوسطة المسامية. لها مساحة سطح كبيرة وسطح محب للماء واستقرار كيميائي وفيزيائي. يتم تصنيع جسيمات السيليكا النانوية باستخدام عملية ستوبر. وهي تحلل الإيثرات السيليلية مثل سيليكات رباعي الإيثيل إلى سيلانول (Si-OH) باستخدام الأمونيا في خليط من الماء والكحول متبوعًا بتكثيف السيلانول إلى جسيمات سيليكا 50-2000 نانومتر. يمكن التحكم في حجم الجسيم عن طريق تغيير تركيز الإيثر السيليل والكحول أو طريقة المستحلب الدقيق. يتم تصنيع جسيمات السيليكا النانوية متوسطة المسامية بواسطة عملية السول-جل. لها مسام يتراوح قطرها من 2 نانومتر إلى 50 نانومتر. يتم تصنيعها في محلول مائي في وجود محفز أساسي وعامل تشكيل مسام يُعرف باسم المادة الخافضة للتوتر السطحي. المواد الخافضة للتوتر السطحي هي جزيئات تتميز بامتلاك ذيل كاره للماء (سلسلة ألكيل) ورأس محب للماء (مجموعة مشحونة، مثل الأمين الرباعي على سبيل المثال). عندما تضاف هذه المواد الخافضة للتوتر السطحي إلى محلول قائم على الماء، فإنها ستنسق لتكوين ميسيلات بتركيز متزايد من أجل تثبيت الذيل الكاره للماء. يمكن التحكم في حجم المسام عن طريق تغيير درجة حموضة المحلول وتركيب المذيبات وإضافة عوامل انتفاخ معينة. إن سطحها المحب للماء هو ما يجعل جسيمات السيليكا النانوية مهمة للغاية ويسمح لها بأداء وظائف مثل توصيل الأدوية والجينات والتصوير البيولوجي والعلاج. من أجل نجاح هذا التطبيق، هناك حاجة إلى مجموعات وظيفية سطحية متنوعة ويمكن إضافتها إما عن طريق عملية التكثيف المشترك أثناء التحضير أو عن طريق تعديل السطح بعد ذلك. تسمح المساحة السطحية العالية لجسيمات السيليكا النانوية بحمل كميات أكبر بكثير من الدواء المطلوب مقارنة بالطرق التقليدية مثل البوليمرات والليبوزومات. إنها تسمح بالاستهداف المحدد للموقع، وخاصة في علاج السرطان. بمجرد وصول الجسيمات إلى وجهتها، يمكنها أن تعمل كمراسل، أو تطلق مركبًا، أو يتم تسخينها عن بُعد لتدمير الهياكل البيولوجية القريبة. يتم تحقيق الاستهداف عادةً عن طريق تعديل سطح الجسيم النانوي بمركب كيميائي أو بيولوجي. تتراكم في مواقع الورم من خلال الاحتفاظ بالنفاذية المعززة (EPR)، حيث تعمل أوعية الورم على تسريع توصيل الجسيمات النانوية مباشرة إلى الورم. تسمح القشرة المسامية للسيليكا بالتحكم في معدل انتشار الدواء خارج الجسيم النانوي. يمكن تعديل القشرة لتكون لها تقارب مع الدواء، أو حتى يتم تشغيلها بواسطة درجة الحموضة أو الحرارة أو الضوء أو الأملاح أو جزيئات الإشارة الأخرى. تُستخدم جسيمات السيليكا النانوية أيضًا في التصوير البيولوجي لأنها يمكن أن تستوعب عوامل التباين الفلورية / MRI / PET / SPECT وجزيئات الدواء / الحمض النووي لسطحها ومسامها القابلة للتكيف. يصبح هذا ممكنًا باستخدام جسيم السيليكا النانوي كناقل للتعبير عن البروتينات الفلورية. هناك عدة أنواع مختلفة من المجسات الفلورية، مثل الأصباغ السيانينية،يمكن ربط ميثيل فيوليجين أو النقاط الكمومية شبه الموصلة بجسيمات نانوية من السيليكا وتوصيلها إلى خلايا محددة أو حقنها في الجسم الحي. كان جزيء الناقل ببتيد RGD مفيدًا جدًا في التصوير المستهدف في الجسم الحي.
  2. تطبيق موضعي للرنين المعزز للسطح (TAS3RS) [93] - TAS3RS هي تقنية أخرى بدأت في إحراز تقدم في المجال الطبي. إنها تقنية تصوير تستخدم مستقبلات الفولات (FR) للكشف عن آفات الورم التي يصل حجمها إلى 370 ميكرومترًا. مستقبلات الفولات هي بروتينات سطحية مرتبطة بالغشاء تربط الفولات ومقترنات الفولات بألفة عالية. غالبًا ما يتم التعبير عن FR بشكل مفرط في عدد من الأورام الخبيثة البشرية بما في ذلك سرطان المبيض والرئة والكلى والثدي والمثانة والدماغ وبطانة الرحم. التصوير رامان هو نوع من التحليل الطيفي المستخدم في الكيمياء لتوفير بصمة هيكلية يمكن من خلالها التعرف على الجزيئات. يعتمد على التشتت غير المرن للفوتونات، مما يؤدي إلى حساسية عالية للغاية. كانت هناك دراسة أجريت حيث تم تصنيع نوعين مختلفين من تشتت رامان بالرنين المعزز للسطح (SERRS). كان أحد هذه المركبات عبارة عن "مسبار نانوي مستهدف تم برمجته باستخدام جسم مضاد لمستقبلات حمض الفوليك (αFR-Ab) عبر PEG-maleimide-succinimide واستخدام صبغة الأشعة تحت الحمراء IR780 كمراسل رامان، والتي يشار إليها فيما بعد باسم αFR-NP، ومسبار غير مستهدف (nt-NP) مطلي بـ PEG5000-maleimide ويتميز بصبغة الأشعة تحت الحمراء IR140 كمراسل رامان". تم حقن هذين الخليطين المختلفين في فئران تحمل ورمًا وفئران سليمة خاضعة للتحكم. تم تصوير الفئران بإشارة التلألؤ الحيوي (BLI) التي تنتج طاقة ضوئية داخل جسم الكائن الحي. كما تم مسحها باستخدام مجهر رامان حتى تتمكن من رؤية الارتباط بين TAS3RS وخريطة BLI. لم يظهر TAS3RS أي شيء في الفئران السليمة، لكنه كان قادرًا على تحديد آفات الورم في الفئران المصابة وكان قادرًا أيضًا على إنشاء خريطة TAS3RS يمكن استخدامها كدليل أثناء الجراحة. وقد أظهرت تقنية TAS3RS قدرة واعدة على مكافحة سرطان المبيض والصفاق لأنها تسمح بالكشف المبكر بدقة عالية. ويمكن تطبيق هذه التقنية موضعيًا، وهي ميزة لأنها لا تحتاج إلى دخول مجرى الدم وبالتالي تتجاوز مخاوف السمية التي تسببها المجسات النانوية المتداولة. كما أن هذه التقنية أكثر ثباتًا للضوء من الفلوروكرومات لأن جسيمات SERRS النانوية لا يمكن أن تتكون من جزيئات حيوية وبالتالي لن تكون هناك أي نتائج إيجابية كاذبة في تقنية TAS3RS كما هو الحال في التصوير الفلوري.

انظر أيضا

مراجع

  1. ^ Buzea, Cristina; Pacheco, Ivan; Robbie, Kevin (2007). "Nanomaterials and Nanoparticles: Sources and Toxicity". Biointerphases . 2 (4): MR17–MR71. arXiv : 0801.3280 . doi :10.1116/1.2815690. PMID  20419892. S2CID  35457219.
  2. ^ Sadri, Rad (1 January 2018). "نهج جديد سهل قائم على البيولوجيا لتوليف مبردات نانوية من الجرافين ذات وظائف تساهمية لتحسين الخصائص الحرارية الفيزيائية ونقل الحرارة". مجلة علوم الغرويات والواجهات . 509 : 140-152. رمز Bibcode :2018JCIS..509..140S. doi :10.1016/j.jcis.2017.07.052. PMID  28898734.
  3. ^ Hubler, A.; Osuagwu, O. (2010). "البطاريات الكمومية الرقمية: تخزين الطاقة والمعلومات في مصفوفات الأنابيب النانوية المفرغة". Complexity . 15 (5): 48–55. doi : 10.1002/cplx.20306 .
  4. ^ ab Portela, Carlos M.; Vidyasagar, A.; Krödel, Sebastian; Weissenbach, Tamara; Yee, Daryl W.; Greer, Julia R.; Kochmann, Dennis M. (2020). "المرونة الميكانيكية الشديدة للمواد النانوية ذاتية التجميع". وقائع الأكاديمية الوطنية للعلوم . 117 (11): 5686–5693. Bibcode :2020PNAS..117.5686P. doi : 10.1073/pnas.1916817117 . ISSN  0027-8424. PMC 7084143. PMID 32132212  .
  5. ^ إلدريدج، ت. (8 يناير 2014). "تحقيق التكامل الصناعي مع المواد النانوية من خلال الأسواق المالية". Nanotechnology_Now.
  6. ^ McGovern, C. (2010). "تحويل المواد النانوية إلى سلعة تجارية". Nanotechnol. Perceptions . 6 (3): 155–178. doi : 10.4024/N15GO10A.ntp.06.03 .
  7. ^ "ISO/TS 80004-1:2015 - Nanotechnologies – Vocabulary – Part 1: Core terms". المنظمة الدولية للمعايير . 2015. تم الاسترجاع في 8 يناير 2018 .
  8. ^ المواد النانوية. المفوضية الأوروبية. آخر تحديث 18 أكتوبر 2011
  9. ^ abcdef الاستراتيجيات الحالية للتحكم الهندسي في عمليات إنتاج المواد النانوية والمناولة اللاحقة. المعهد الوطني الأمريكي للسلامة والصحة المهنية (تقرير). نوفمبر 2013. ص 1-3، 7، 9-10، 17-20. doi : 10.26616/NIOSHPUB2014102 . تم الاسترجاع في 5 مارس 2017 .
  10. ^ "نهج متكامل جديد لتقييم المخاطر وإدارة تكنولوجيات النانو" (PDF) . مشروع تكنولوجيات النانو المستدامة التابع للاتحاد الأوروبي . 2017. ص 109-112 . تم الاسترجاع في 6 سبتمبر 2017 .
  11. ^ "مجموعة المشاريع في مجموعة السلامة النانوية الأوروبية". مجموعة السلامة النانوية الأوروبية . 26 يونيو 2017. ص. 10. مؤرشف من الأصل في 24 مارس 2012. تم استرجاعه في 7 سبتمبر 2017 .
  12. ^ "التحديات المستقبلية المتعلقة بسلامة المواد النانوية المصنعة". منظمة التعاون الاقتصادي والتنمية . 4 نوفمبر 2016. ص. 11. تم الاسترجاع في 6 سبتمبر 2017 .
  13. ^ تقييم تحديات الصحة والسلامة المهنية في مجال تكنولوجيا النانو: 2000 – 2015 (تقرير). مجموعة وندسور الاستشارية، 18 أغسطس 2016 – عبر SlideShare.
  14. ^ بارسيلو، داميا؛ فاري، مارينيلا (2012). تحليل ومخاطر المواد النانوية في العينات البيئية والغذائية . أكسفورد: إلسفير. ص 291. ISBN 9780444563286.
  15. ^ ساهو، ساورا؛ كاسيانو، دانييل (2009). السمية النانوية: من النماذج الحية والمختبرية إلى المخاطر الصحية . تشيتشيستر، غرب ساسكس: جون وايلي وأولاده. ص. 227. ISBN 9780470741375.
  16. ^ ab "جوانب السلامة الإشعاعية لتكنولوجيا النانو". المجلس الوطني للحماية من الإشعاع والقياسات . 2 مارس 2017. ص 11-15 . تم الاسترجاع في 7 يوليو 2017 .
  17. ^ كيم، ريتشارد (2014). أرصفة الأسفلت، المجلد 1. بوكا راتون، فلوريدا: مطبعة سي آر سي. ص 41. رقم ISBN 9781138027121.
  18. ^ مادة نانوية طبيعية جديدة مستمدة من تسلسل جينوم سوس العنكبوت. Phys.Org (23 مايو 2013)
  19. ^ "لماذا يكون لون العناكب أزرق؟". iflscience. 28 نوفمبر 2015.
  20. ^ راوات، بانكاج سينغ؛ سريفاستافا، آر سي؛ ديكسيت، جاجان؛ أسوكان، ك. (2020). "التعديلات الهيكلية والوظيفية والمغناطيسية في أكسيد الجرافين والجرافيت بواسطة إشعاع أيون الذهب 100 ميجا إلكترون فولت". فراغ . 182 : 109700. رمز Bibcode : 2020Vacuu.182j9700R. doi : 10.1016/j.vacuum.2020.109700. S2CID  225410221.
  21. ^ "ISO/TS 80004-2:2015 - Nanotechnologies – Vocabulary – Part 2: Nano-objects". المنظمة الدولية للمعايير . 2015. تم الاسترجاع في 8 يناير 2018 .
  22. ^ "ISO/TS 80004-4:2011 - Nanotechnologies – Vocabulary – Part 4: Nanostructured materials". المنظمة الدولية للمعايير . 2011. تم الاسترجاع في 8 يناير 2018 .
  23. ^ Doustkhah E، وآخرون (2021). "Bispropylurea bridged polysilsesquioxane: A microporous MOF-like material for molecular identify". Chemosphere . 276 : 130181. arXiv : 2104.06715 . Bibcode : 2021Chmsp.27630181D. doi : 10.1016/j.chemosphere.2021.130181. PMID  33735650. S2CID  232304875.
  24. ^ abcd "تقرير المنتدى الثامن للنانو: علم النانو" (PDF) . Nanoforum . يوليو 2006. ص 13-14. مؤرشف من الأصل (PDF) في 20 أكتوبر 2007 . تم الاسترجاع في 28 أغسطس 2017 .
  25. ^ Klaessig, Fred; Marrapese, Martha; Abe, Shuji (2011). Nanotechnology Standards . Nanostructure Science and Technology. Springer, New York, NY. pp. 21–52. doi :10.1007/978-1-4419-7853-0_2. ISBN 9781441978523.
  26. ^ “الفوليرين”. الموسوعة البريطانية.
  27. ^ Buseck, PR; Tsipursky, SJ; Hettich, R. (1992). "Fullerenes from the Geological Environment". Science . 257 (5067): 215–7. Bibcode :1992Sci...257..215B. doi :10.1126/science.257.5067.215. PMID  17794751. S2CID  4956299.
  28. ^ كامي، جيه؛ بيرنارد سالاس، جيه؛ بيترز، إي؛ مالك، إس إي (2 سبتمبر 2010). "اكتشاف C60 وC70 في سديم كوكبي شاب" (PDF) . العلوم . 329 (5996): 1180–2. رمز Bibcode :2010Sci...329.1180C. doi :10.1126/science.1192035. PMID  20651118. S2CID  33588270. مؤرشف من الأصل (PDF) في 3 مارس 2019.
  29. ^ شيشوديا، شوبهام؛ شوشين، بلال؛ جريس، توماس؛ شنايدر، رافائيل (31 أكتوبر 2023). "أشباه الموصلات المختارة من النوع I-III-VI2: التركيب والخصائص والتطبيقات في الخلايا الكهروضوئية". المواد النانوية . 13 (21): 2889. doi : 10.3390/nano13212889 . ISSN  2079-4991. PMC 10648425. PMID  37947733 .
  30. ^ Zeng, S.; Baillargeat, Dominique; Ho, Ho-Pui; Yong, Ken-Tye (2014). "Nanomaterials enhances surface plasmon resonance for biological and chemical sensing applications". مراجعات الجمعية الكيميائية . 43 (10): 3426–3452. doi :10.1039/C3CS60479A. hdl : 10356/102043 . PMID  24549396.
  31. ^ ستيفنسون، سي؛ هابلر، أ. (2015). "استقرار وموصلية الأسلاك المجمعة ذاتيًا في مجال كهربائي عرضي". مجلة العلوم . 5 : 15044. رمز Bibcode : 2015NatSR...515044S. doi : 10.1038/srep15044. PMC 4604515. PMID  26463476 .
  32. ^ Hubler, A.; Lyon, D. (2013). "اعتماد حجم الفجوة على القوة العازلة في فجوات الفراغ النانوية". معاملات معهد مهندسي الكهرباء والإلكترونيات للمواد العازلة والعزل الكهربائي . 20 (4): 1467–1471. doi :10.1109/TDEI.2013.6571470. S2CID  709782.
  33. ^ Valenti G، Rampazzo R، Bonacchi S، Petrizza L، Marcaccio M، Montalti M، Prodi L، Paolucci F (2016). "التنشيط المتغير يحفز تبديل الآلية في الكيمياء الضوئية المولدة بالكهرباء لجزيئات نانوية من السيليكا ذات النواة والقشرة من Ru(bpy)32+". J. Am. Chem. Soc . 138 (49): 15935–15942. doi :10.1021/jacs.6b08239. hdl : 11585/583548 . PMID  27960352.
  34. ^ Kerativitayanan, P; Carrow, JK; Gaharwar, AK (26 مايو 2015). "المواد النانوية لهندسة استجابات الخلايا الجذعية". Advanced Healthcare Materials . 4 (11): 1600–27. doi :10.1002/adhm.201500272. PMID  26010739. S2CID  21582516.
  35. ^ Suenaga R, Komsa H, Liu Z, Hirose-Takai K, Krasheninnikov A, Suenaga K (2014). "البنية الذرية والسلوك الديناميكي للسلاسل الأيونية أحادية البعد داخل الأنابيب النانوية الكربونية". Nat. Mater . 13 (11): 1050–1054. Bibcode :2014NatMa..13.1050S. doi :10.1038/nmat4069. PMID  25218060.
  36. ^ ab Medeiros PV, Marks S, Wynn JM, Vasylenko A, Ramasse QM, Quigley D, Sloan J, Morris AJ (2017). "الانتقائية البنيوية على مقياس الذرة الواحدة في الأسلاك النانوية المغلفة داخل أنابيب نانوية كربونية أحادية الجدار فائقة الضيق". ACS Nano . 11 (6): 6178–6185. arXiv : 1701.04774 . doi :10.1021/acsnano.7b02225. PMID  28467832. S2CID  30388342.
  37. ^ ab Vasylenko A, Marks S, Wynn JM, Medeiros PV, Ramasse QM, Morris AJ, Sloan J, Quigley D (2018). "التحكم الإلكتروني في البنية الفرعية لـ SnTe 1D عبر البنية النانوية داخل أنابيب الكربون النانوية أحادية الجدار" (PDF) . ACS Nano . 12 (6): 6023–6031. doi : 10.1021/acsnano.8b02261 . PMID  29782147.
  38. ^ "التعديلات الهيكلية والوظيفية والترتيبية المغناطيسية في أكسيد الجرافين والجرافيت بواسطة إشعاع أيون الذهب بقوة 100 ميجا إلكترون فولت". الفراغ. 182: 109700. 2020-12-01. doi:10.1016/j.vacuum.2020.109700
  39. ^ لابشين، روستيسلاف ف. (يناير 2016). "ملاحظة المجهر النفقي لبنية نانوية من الجرافين على شكل صندوق ظهرت بعد الانقسام الميكانيكي للجرافيت التحللي الحراري". علوم السطح التطبيقية . 360 : 451-460. arXiv : 1611.04379 . Bibcode :2016ApSS..360..451L. doi :10.1016/j.apsusc.2015.09.222. S2CID  119369379.
  40. ^ وي، هوي؛ وانج، إركانج (21 يونيو 2013). "المواد النانوية ذات الخصائص الشبيهة بالإنزيمات (الإنزيمات النانوية): إنزيمات صناعية من الجيل التالي". مراجعات الجمعية الكيميائية . 42 (14): 6060-93. doi :10.1039/C3CS35486E. PMID  23740388.
  41. ^ جوزغادو، أ. سولدا، أ. أوستريك، أ.؛ كريادو، أ. فالنتي، ج.؛ رابينو، س.؛ كونتي، G.؛ فراكاسو، ج.؛ باولوتشي، ف.؛ براتو، م. (2017). “الكشف عن اللمعان الكهربائي الحساس للغاية للمؤشرات الحيوية لسرطان البروستاتا”. جي ماتر. الكيمياء. ب . 5 (32): 6681-6687. دوى :10.1039/c7tb01557g. بميد  32264431.
  42. ^ برويز، محمد ناهد؛ بالاكريشنان، ماليني؛ حسن، شادي وجيه؛ تشو، كوانغ هو؛ تشاو، يابينغ؛ كاي، ينغجي؛ زارا، تيزيانو؛ بيلجورنو، فينتشنزو؛ نادديو ، فينسينزو (5 نوفمبر 2020). “مراجعة نقدية للمفاعل الحيوي الغشائي للمواد النانوية (NMs-MBR) لمعالجة مياه الصرف الصحي”. npj المياه النظيفة . 3 (1): 43. بيب كود :2020npjCW...3...43P. دوى : 10.1038/s41545-020-00090-2 . ISSN  2059-7037.
  43. ^ اب أنيس، مهاب؛ الطاهر، غادة؛ سرحان، وسام؛ السمري، منى (2017). نانوفيت . سبرينغر. ص. 105. ردمك 9783319448619.
  44. ^ "التأثيرات الصحية". رابطة صناعة الأسبستوس . مؤرشف من الأصل في 9 أبريل 2013. تم الاسترجاع في 28 أغسطس 2017 .
  45. ^ فام، فونج؛ مينه، ثانج؛ نجوين، تيان؛ فان دريسش، إيزابيل (17 نوفمبر 2014). "محفزات تعتمد على مادة سي إي أو لمعالجة البروبيلين في غازات عادم الدراجات النارية". المواد . 7 (11): 7379–7397. رمز Bibcode : 2014Mate....7.7379P. doi : 10.3390 /ma7117379 . PMC 5512641. PMID  28788253.
  46. ^ كاسبار، جان؛ فورناسيرو، باولو؛ هيكي، نيل (يناير 2003). "محولات الحفز في السيارات: الوضع الحالي وبعض وجهات النظر". Catalysis Today . 77 (4): 419–449. doi :10.1016/S0920-5861(02)00384-X.
  47. ^ تانكارد ، ريكي إيجبرج. روميجيو، فيليبو؛ أكازاوا، ستيفان كي؛ كرابي، الكسندر. الكسل، أوليفيا فيورد؛ سيشر، نيكلاس مورتش؛ كولدينغ فاجيرهولت، صوفي؛ هيلفيج، ستيج. بالمر، ريتشارد. دامسجارد، كريستيان دانفاد؛ كيبسجارد، جاكوب؛ تشوركيندورف، إب (2024). “الجسيمات النانوية AuTiOx المستقرة والمختارة بكميات كبيرة لأكسدة ثاني أكسيد الكربون”. الكيمياء الفيزيائية الفيزياء الكيميائية . 26 (12): 9253-9263. بيب كود :2024PCCP...26.9253T. دوى : 10.1039/D4CP00211C . بميد  38445363.
  48. ^ ab Wang, Shujun; Gao, Lihong (2019). "Laser-driven nanomaterials and laser-enabled nanofabrication for industrial applications". Industrial Applications of Nanomaterials . Elsevier. ص. 181–203. doi :10.1016/B978-0-12-815749-7.00007-4. ISBN 978-0-12-815749-7. S2CID  202212003.
  49. ^ راوات، بانكاج سينغ، آر سي سريفاستافا، جاجان ديكسيت، جي سي جوشي، وك. أسوكان. "التوليف السهل والخصائص العازلة المعتمدة على درجة الحرارة لجسيمات نانوية من أكسيد الحديد المنغنيز وأكسيد الحديد المنجنيز". في وقائع مؤتمر المعهد الأمريكي للفيزياء، المجلد 2115، العدد 1، ص 030104. دار النشر الأمريكية للفيزياء، 2019. https://doi.org/10.1063/1.5112943
  50. ^ الصيعري، نورة سالم؛ الزهراني، فاطمة محمد؛ عماري، عبد الفتاح؛ عثمان، هيثم؛ هرهرة، حامد ن؛ البغديري، نور الدين؛ طاحون، محمد أ. (يناير 2023). "النهج النباتية والميكروبية كطرق خضراء لتخليق المواد النانوية: التخليق والتطبيقات والآفاق المستقبلية". الجزيئات . 28 (1): 463. doi : 10.3390/molecules28010463 . ISSN  1420-3049. PMC 9823860. PMID 36615655  .
  51. ^ Ramsden, JJ (2011) Nanotechnology: An Introduction ، Elsevier، أمستردام
  52. ^ Zsigmondy, R. (1914) "Colloids and the Ultramicroscope", J. Wiley and Sons, NY
  53. ^ Dukhin, AS & Goetz, PJ (2002). الموجات فوق الصوتية لوصف الغرويات . Elsevier.
  54. ^ ab Borisenko, VA; Alfintseva, RA (يونيو 1978). "اعتماد درجة الحرارة على صلابة سبائك الموليبدينوم المعززة بالتشتت". علم المعادن المساحيق السوفيتي وخزف المعادن . 17 (6): 455-459. doi :10.1007/bf00795801. ISSN  0038-5735. S2CID  137512360.
  55. ^ بايك، ب.؛ كار، ك. ك.؛ ديفا، د.؛ شارما، أ. (2007). "قياس الخواص الميكانيكية للكرات النانوية البوليمرية بواسطة المجهر الذري للقوة: تأثيرات حجم الجسيمات". رسائل ميكرو ونانو . 2 (3): 72. doi :10.1049/mnl:20070030. ISSN  1750-0443.
  56. ^ أب كارلتون، م. فيريرا، بي جيه (نوفمبر 2012). “في الموقع TEM nanoindentation من الجسيمات النانوية”. ميكرون . 43 (11): 1134-1139. دوى :10.1016/j.micron.2012.03.002. ISSN  0968-4328. بميد  22484052.
  57. ^ Luan, Binquan; Robbins, Mark O. (June 2005). "The breakdown of continuum models for mechanical contacts". Nature . 435 (7044): 929–932. Bibcode :2005Natur.435..929L. doi :10.1038/nature03700. ISSN  0028-0836. PMID  15959512. S2CID  4398925.
  58. ^ راموس ، مانويل. أورتيز-جوردان، لويس؛ هورتادو-ماسياس، أبيل؛ فلوريس، سيرجيو. إليزالدي جاليندو، خوسيه؛ روشا، كارمن؛ توريس، بريندا. زاري تشالشتوري، مريم؛ تشيانيلي ، راسل (14 يناير 2013). “الصلابة ومعامل المرونة على الجسيمات النانوية الذهبية ذات التماثل الستة أضعاف”. مواد . 6 (1): 198-205. بيب كود :2013ماتي....6..198R. دوى : 10.3390/ma6010198 . ISSN  1996-1944. بمك 5452105 . بميد  28809302.
  59. ^ مردهاي ، دان. لي، سيوك-وو؛ باكس، بيورن؛ سرولوفيتز، ديفيد J.؛ نيكس، وليام د.؛ رابكين ، يوجين (أغسطس 2011). “تأثير الحجم في ضغط جزيئات الذهب الدقيقة أحادية البلورة”. اكتا ماديا . 59 (13): 5202-5215. بيب كود :2011AcMat..59.5202M. دوى :10.1016/j.actamat.2011.04.057. ردمك  1359-6454.
  60. ^ ab Tan, Susheng; Sherman, Robert L.; Ford, Warren T. (21 July 2004). "الضغط النانوي للكرات الدقيقة البوليمرية بواسطة المجهر الذري للقوة". Langmuir . 20 (17): 7015–7020. doi :10.1021/la049597c. ISSN  0743-7463. PMID  15301482.
  61. ^ Jing, GY; Duan, HL; Sun, XM; Zhang, ZS; Xu, J.; Li, YD; Wang, JX; Yu, DP (13 يونيو 2006). "تأثيرات السطح على الخواص المرنة للأسلاك النانوية الفضية: مجهر القوة الذرية التلامسية". Physical Review B. 73 ( 23): 235409. Bibcode :2006PhRvB..73w5409J. doi :10.1103/physrevb.73.235409. ISSN  1098-0121.
  62. ^ جينغ، قوانغين؛ تشانغ، شينتشنغ؛ يو، دابنج (18 مايو 2010). "تأثير مورفولوجيا السطح على الخصائص الميكانيكية لأسلاك نانوية من أكسيد الزنك". فيزياء تطبيقية أ . 100 (2): 473-478. رمز Bibcode :2010ApPhA.100..473J. doi :10.1007/s00339-010-5736-7. ISSN  0947-8396. S2CID  95077632.
  63. ^ ماتي، سي ماثيو؛ ماكليلاند، جاري إم؛ إيرلاندسون، راجنار؛ شيانج، شيرلي (26 أكتوبر 1987). "احتكاك على المستوى الذري لطرف من التنغستن على سطح من الجرافيت". رسائل المراجعة الفيزيائية . 59 (17): 1942-1945. رمز Bibcode : 1987PhRvL..59.1942M. doi : 10.1103/physrevlett.59.1942. ISSN  0031-9007. PMID  10035374.
  64. ^ لي، تشانج-جون؛ هوانج، يو-جين؛ تشوي، يونج-مين؛ لي، جاي-كيون؛ تشوي، تشيول؛ أوه، جي-ميونج (يناير 2009). "دراسة حول الخصائص الاحتكاكية لزيوت التشحيم النانوية المصنوعة من الجرافيت". المجلة الدولية للهندسة الدقيقة والتصنيع . 10 (1): 85-90. doi :10.1007/s12541-009-0013-4. ISSN  1229-8557. S2CID  135542937.
  65. ^ لحويج، إيمين؛ داسينوي، فابريس؛ دي نوب، لودفيج؛ مارتن، جان ميشيل؛ فاشر، بياتريس (4 فبراير 2011). “في الموقع مراقبة TEM لسلوك جسيمات نانوية MoS2 تشبه الفوليرين في اتصال ديناميكي”. رسائل علم القبائل . 42 (2): 133-140. دوى :10.1007/s11249-011-9755-0. ردمك  1023-8883. S2CID  138069848.
  66. ^ Guo, Dan; Xie, Guoxin; Luo, Jianbin (3 ديسمبر 2013). "الخصائص الميكانيكية للجسيمات النانوية: الأساسيات والتطبيقات". مجلة الفيزياء د: الفيزياء التطبيقية . 47 (1): 013001. doi : 10.1088/0022-3727/47/1/013001 . ISSN  0022-3727. S2CID  4778703.
  67. ^ Onoda, GY Jr.; Hench, LL, eds. (1979). معالجة السيراميك قبل الحرق . نيويورك: Wiley & Sons. ISBN 978-0-471-65410-0.
  68. ^ Aksay, IA; Lange, FF; Davis, BI (1983). "تجانس مركبات Al 2 O 3 -ZrO 2 بالترشيح الغرواني". J. Am. Ceram. Soc . 66 (10): C–190. doi :10.1111/j.1151-2916.1983.tb10550.x.
  69. ^ فرانكس، جي في ولانج، إف إف (1996). "التحول من البلاستيك إلى الهش لمساحيق الألومينا المشبعة المضغوطة". مجلة السيراميك الأمريكية . 79 (12): 3161-3168. doi :10.1111/j.1151-2916.1996.tb08091.x.
  70. ^ إيفانز، إيه جي؛ دافيدج، آر دبليو (1969). "قوة وكسر أكسيد المغنيسيوم متعدد البلورات الكثيف بالكامل". مجلة فيلسوف . 20 (164): 373-388. رمز Bibcode :1969PMag...20..373E. doi :10.1080/14786436908228708.
  71. ^ Lange, FF & Metcalf, M. (1983). "Processing-Related Fracture Origins: II, Agglomerate Motion and Cracklike Internal Surfaces Caused by Differential Sintering". J. Am. Ceram. Soc . 66 (6): 398–406. doi :10.1111/j.1151-2916.1983.tb10069.x.
  72. ^ إيفانز، إيه جي (1987). "اعتبارات تأثيرات عدم التجانس في عملية التلبيد". مجلة السيراميك الأمريكية . 65 (10): 497-501. doi :10.1111/j.1151-2916.1982.tb10340.x.
  73. ^ Whitesides, George M.; et al. (1991). "Molecular Self-Assembly and Nanochemistry: A Chemical Strategy for the Synthesis of Nanostructures" (PDF) . Science . 254 (5036): 1312–9. Bibcode :1991Sci...254.1312W. doi :10.1126/science.1962191. PMID  1962191. مؤرشف من الأصل (PDF) في 21 أغسطس 2017.
  74. ^ Dubbs D. M; Aksay IA (2000). "Self-Assembled Ceramics Produced by Complex-Fluid Templation" (PDF) . Annu. Rev. Phys. Chem . 51 : 601–22. Bibcode :2000ARPC...51..601D. doi :10.1146/annurev.physchem.51.1.601. PMID  11031294. S2CID  14113689. مؤرشف من الأصل (PDF) في 25 سبتمبر 2020.
  75. ^ "ستاتنانو" . تم الاسترجاع في 28 سبتمبر 2018 .
  76. ^ "منظمة الصحة العالمية | إرشادات منظمة الصحة العالمية بشأن حماية العمال من المخاطر المحتملة للمواد النانوية المصنعة". منظمة الصحة العالمية . مؤرشف من الأصل في 19 ديسمبر 2017. اطلع عليه بتاريخ 20 فبراير 2018 .
  77. ^ علم وتكنولوجيا النانو الشامل . كامبريدج، ماساتشوستس: أكاديميك بريس. 2010. ص. 169. ISBN 9780123743961.
  78. ^ Verma, Ayush; Stellacci, Francesco (2010). "Effect of Surface Properties on Nanoparticle-Cell Interactions". Small . 6 (1): 12–21. doi :10.1002/smll.200901158. PMID  19844908.
  79. ^ ماباناو ، آنا كاترينا. جيانوني، جوليا؛ الخلاصة، ماريا؛ إرميني، ماريا لورا؛ زامبورلين، أجاتا؛ سانتي، ميليسا. كاسانو، دومينيكو؛ بيرتوريلي، روزاليا؛ فولياني ، فاليريو (2020). “الحركية الحيوية وإزالة أبنية الذهب فائقة الصغر المستنشقة في النانو”. التقدم النانوي . 2 (9): 3815-3820. بيب كود :2020NanoA...2.3815M. دوى : 10.1039/D0NA00521E . ISSN  2516-0230. بمك 9417912 . بميد  36132776.
  80. ^ abc "Current Intelligence Bulletin 65: Occupational Exposure to Carbon Nanotubes and Nanofibers". المعهد الوطني الأمريكي للسلامة والصحة المهنية : v–x، 33–35، 43، 63–64. أبريل 2013. doi : 10.26616/NIOSHPUB2013145 . تم الاسترجاع في 26 أبريل 2017 .
  81. ^ "نهج التكنولوجيا النانوية الآمنة: إدارة المخاوف المتعلقة بالصحة والسلامة المرتبطة بالمواد النانوية المصنعة". المعهد الوطني الأمريكي للسلامة والصحة المهنية : 12 مارس 2009. doi : 10.26616/NIOSHPUB2009125 . تم الاسترجاع في 26 أبريل 2017 .
  82. ^ تناول النانو. بقلم بريتا بيلي. مجلة البيئة ، 3 نوفمبر 2012.
  83. ^ توركيفيتش، ليونيد أ.؛ فيرنباك، جوزيف؛ داستيدار، أشوك ج.؛ أوستربيرج، بول (1 مايو 2016). "خطر الانفجار المحتمل للجسيمات النانوية الكربونية: فحص الأشكال المتآصلة". الاحتراق واللهب . 167 : 218-227. رمز Bibcode : 2016CoFl..167..218T. doi : 10.1016/j.combustflame.2016.02.010. PMC 4959120. PMID  27468178 .
  84. ^ "خصائص المساحيق النانوية في مقاومة الحرائق والانفجارات". الهيئة التنفيذية للصحة والسلامة في المملكة المتحدة . 2010. ص 2، 13-15، 61-62 . تم الاسترجاع في 28 أبريل 2017 .
  85. ^ abc "بناء برنامج أمان لحماية القوى العاملة في مجال تكنولوجيا النانو: دليل للمؤسسات الصغيرة والمتوسطة الحجم". المعهد الوطني الأمريكي للسلامة والصحة المهنية : 8، 12-15. مارس 2016. doi : 10.26616/NIOSHPUB2016102 . hdl : 10919/76615 . تم الاسترجاع في 5 مارس 2017 .
  86. ^ ab "ممارسات السلامة العامة للعمل مع المواد النانوية المصنعة في مختبرات الأبحاث". المعهد الوطني الأمريكي للسلامة والصحة المهنية : 15-28. مايو 2012. doi : 10.26616/NIOSHPUB2012147 . تم الاسترجاع في 5 مارس 2017 .
  87. ^ Eastlake, Adrienne C.; Beaucham, Catherine; Martinez, Kenneth F.; Dahm, Matthew M.; Sparks, Christopher; Hodson, Laura L.; Geraci, Charles L. (1 September 2016). "تحسين تقنية تقييم انبعاث الجسيمات النانوية إلى تقنية تقييم التعرض للمواد النانوية (NEAT 2.0)". مجلة النظافة المهنية والبيئية . 13 (9): 708–717. doi :10.1080/15459624.2016.1167278. PMC 4956539. PMID  27027845 .
  88. ^ "Current Intelligence Bulletin 63: Occupational Exposure to Titanium Dioxide". المعهد الوطني الأمريكي للسلامة والصحة المهنية : vii، 77–78. أبريل 2011. doi : 10.26616/NIOSHPUB2011160 . تم الاسترجاع في 27 أبريل 2017 .
  89. ^ "التقنيات النانوية – الجزء الثاني: دليل التعامل الآمن والتخلص من المواد النانوية المصنعة". المعهد البريطاني للمعايير . ديسمبر 2007. مؤرشف من الأصل في 2 نوفمبر 2014. تم الاسترجاع في 21 أبريل 2017 .
  90. ^ "معايير تقييم فعالية التدابير الوقائية". معهد السلامة والصحة المهنية التابع للتأمين الاجتماعي ضد الحوادث في ألمانيا . 2009. تم الاسترجاع في 21 أبريل 2017 .
  91. ^ براساد، باراس (22 يناير 2016). "الكيمياء النانوية والطب النانوي للتشخيص والعلاج القائم على الجسيمات النانوية". المراجعات الكيميائية . 116 (5): 2827، 2841، 2850. doi :10.1021/acs.chemrev.5b00148. PMID  26799741.
  92. ^ هاينز، كريستي (11 يناير 2012). "اعتبارات حاسمة في الاستخدام الطبي الحيوي لجسيمات السيليكا النانوية المسامية المتوسطة". مجلة رسائل الكيمياء الفيزيائية . 3 (3): 364-374. doi :10.1021/jz2013837. PMID  26285853.
  93. ^ كيرشر، موريتز ف. (19 ديسمبر 2016). "قياس نسبة النانو لمسبار التشتت الرنيني رامان المعزز بالسطح والمستهدف بالفولات للكشف عن سرطان المبيض المجهري". ACS Nano . 11 (2): 1488–1497. doi :10.1021/acsnano.6b06796. PMC 5502101. PMID  27992724 .
  • مرصد الاتحاد الأوروبي للمواد النانوية (EUON)
  • الحصول على البيانات والنتائج ذات الصلة بالمجتمع فيما يتعلق بالمواد النانوية وتقييمها وتقديمها للجمهور (DaNa)
  • سلامة المواد النانوية المصنعة: مديرية البيئة التابعة لمنظمة التعاون الاقتصادي والتنمية
  • ملخص تقييم المخاطر الصحية للمواد النانوية من قبل GreenFacts التابعة للمفوضية الأوروبية SCENIHR
  • مختبر تكنولوجيا النانو للمنسوجات في جامعة كورنيل
  • مادة ذات بنية نانوية
  • دورة تدريبية عبر الإنترنت MSE 376-المواد النانوية من تأليف مارك سي هيرسام (2006)
  • المواد النانوية: النقاط الكمومية والأسلاك النانوية والأنابيب النانوية عرض تقديمي عبر الإنترنت للدكتور ساندز
  • فيديوهات محاضرات للمؤتمر الدولي الثاني لتقييم مخاطر المواد النانوية المصنعة، NEDO 2012
  • نادر إنجيتا: تفاعل الموجات مع المواد الخارقة، غرفة أخبار SPIE 2016
  • إدارة المواد النانوية في مكان العمل من قبل الوكالة الأوروبية للسلامة والصحة في العمل .
Retrieved from "https://en.wikipedia.org/w/index.php?title=Nanomaterials&oldid=1229552497"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
