الأشعة السينية ( الإشعاع السينية ) هي شكل من أشكال الإشعاع الكهرومغناطيسي عالي الطاقة . في العديد من اللغات، يشار إليها باسم إشعاع رونتجن ، نسبة إلى العالم الألماني فيلهلم كونراد رونتجن ، الذي اكتشفها في عام 1895 [1] وأطلق عليها اسم الإشعاع السينية للإشارة إلى نوع غير معروف من الإشعاع. [2]

أطوال موجات الأشعة السينية أقصر من أطوال موجات الأشعة فوق البنفسجية وأطول من أطوال موجات أشعة جاما . لا يوجد تعريف صارم مقبول عالميًا لحدود نطاق الأشعة السينية. تقريبًا، للأشعة السينية طول موجي يتراوح من 10  نانومتر إلى 10  بيكومتر ، وهو ما يتوافق مع الترددات في نطاق 30  بيتاهيرتز إلى 30  إكساهيرتز (3 × 10 16  هرتز إلى3 × 10 19  هرتز ) وطاقات الفوتون في نطاق 100  إلكترون فولت إلى 100  كيلو فولت ، على التوالي.

يمكن للأشعة السينية اختراق العديد من المواد الصلبة مثل مواد البناء والأنسجة الحية، لذلك تُستخدم الأشعة السينية على نطاق واسع في التشخيص الطبي (على سبيل المثال، فحص العظام المكسورة ) وعلوم المواد (على سبيل المثال، تحديد بعض العناصر الكيميائية واكتشاف نقاط الضعف في مواد البناء). [3] ومع ذلك، فإن الأشعة السينية هي إشعاع مؤين ، والتعرض لشدة عالية يمكن أن يكون ضارًا بالصحة، مما يتسبب في تلف الحمض النووي والسرطان، وفي الجرعات العالية، الحروق ومرض الإشعاع . يتم التحكم في توليدها واستخدامها بشكل صارم من قبل سلطات الصحة العامة.

تاريخ

ملاحظات وأبحاث ما قبل رونتجن

مثال على أنبوب كروكس ، وهو نوع من أنابيب التفريغ التي تصدر الأشعة السينية

قبل اكتشافها في عام 1895 ، كانت الأشعة السينية مجرد نوع من الإشعاع غير المحدد المنبعث من أنابيب التفريغ التجريبية . وقد لاحظها العلماء الذين كانوا يحققون في أشعة الكاثود التي تنتجها مثل هذه الأنابيب، وهي حزم إلكترونية نشطة لوحظت لأول مرة في عام 1869. لا شك أن العديد من أنابيب كروكس المبكرة (التي تم اختراعها حوالي عام 1875 ) تشع الأشعة السينية، لأن الباحثين الأوائل لاحظوا تأثيرات يمكن إرجاعها إليها، كما هو مفصل أدناه. أنشأت أنابيب كروكس إلكترونات حرة عن طريق تأين الهواء المتبقي في الأنبوب بجهد تيار مستمر عالٍ يتراوح بين بضعة كيلو فولت و100 كيلو فولت. أدى هذا الجهد إلى تسريع الإلكترونات القادمة من الكاثود إلى سرعة عالية بما يكفي لإنشاء أشعة سينية عندما ضربت الأنود أو الجدار الزجاجي للأنبوب. [4]

كان ويليام مورجان أول من أجرى تجارب يُعتقد أنه أنتج الأشعة السينية (دون علمه) . ففي عام 1785 ، قدم ورقة بحثية إلى الجمعية الملكية في لندن تصف تأثيرات مرور التيارات الكهربائية عبر أنبوب زجاجي مفرغ جزئيًا، مما ينتج عنه توهج ناتج عن الأشعة السينية. [5] [6] وقد استكشف همفري ديفي ومساعده مايكل فاراداي هذا العمل بشكل أكبر .

بدءًا من عام 1888، أجرى فيليب لينارد تجارب لمعرفة ما إذا كانت أشعة الكاثود يمكن أن تمر من أنبوب كروكس إلى الهواء. قام ببناء أنبوب كروكس مع "نافذة" في النهاية مصنوعة من الألومنيوم الرقيق، تواجه الكاثود حتى تصطدم به أشعة الكاثود (سميت لاحقًا "أنبوب لينارد"). وجد أن شيئًا ما مر من خلاله، مما قد يعرض الألواح الفوتوغرافية ويسبب الفلورسنت. قام بقياس قوة اختراق هذه الأشعة من خلال مواد مختلفة. وقد اقترح أن بعض "أشعة لينارد" على الأقل كانت في الواقع أشعة سينية. [7]

صاغ هلمهولتز معادلات رياضية للأشعة السينية. وافترض نظرية التشتت قبل أن يقدم رونتجن اكتشافه ويعلن عنه. واستند في ذلك إلى النظرية الكهرومغناطيسية للضوء . [8] [ بحاجة لمصدر كامل ] ومع ذلك، لم يعمل على الأشعة السينية الفعلية.

في أوائل عام 1890، كان المصور ويليام جينينجز والأستاذ المساعد بجامعة بنسلفانيا آرثر دبليو جودسبيد يلتقطان صورًا لعملات معدنية بشرارات كهربائية. في 22 فبراير بعد انتهاء تجاربهما، تُركت عملتان معدنيتان على كومة من الألواح الفوتوغرافية قبل أن يوضح جودسبيد لجينينغز تشغيل أنابيب كروكس . أثناء تطوير الألواح، لاحظ جينينجز أقراصًا من أصل غير معروف على بعض الألواح، لكن لم يتمكن أحد من تفسيرها، وانتقلا إلى شيء آخر. فقط في عام 1896 أدركا أنهما التقطا صورة بالأشعة السينية عن طريق الخطأ (لم يدعيا اكتشافهما). [9]

في عام 1890 أيضًا، لاحظ مساعد رونتجن لودفيج زيندر وميضًا من الضوء من شاشة فلورية مباشرة قبل ثقب الأنبوب المغطى الذي كان يقوم بتشغيله. [10]

عندما أجرى أستاذ الفيزياء بجامعة ستانفورد فرناندو سانفورد تجاربه "التصوير الكهربائي" في الفترة من 1891 إلى 1893 من خلال تصوير العملات المعدنية في ضوء الشرارات الكهربائية، [11] مثل جينينجز وجودسبيد، ربما قام دون علمه بتوليد الأشعة السينية واكتشافها. نُشرت رسالته المؤرخة 6 يناير 1893 إلى مجلة المراجعة الفيزيائية [11] وظهرت مقالة بعنوان Without Lens or Light, Photographs Taken With Plate and Object in Darkness في مجلة San Francisco Examiner . [12]

في عام 1894 ، لاحظ نيكولا تيسلا فيلمًا تالفًا في مختبره يبدو أنه مرتبط بتجارب أنبوب كروكس وبدأ في التحقيق في هذه الطاقة المشعة غير المرئية . [13] [14] بعد أن حدد رونتجن الأشعة السينية، بدأ تيسلا في صنع صور الأشعة السينية الخاصة به باستخدام الفولتية العالية والأنابيب من تصميمه الخاص، [15] بالإضافة إلى أنابيب كروكس.

اكتشاف بواسطة رونتجن

فيلهلم رونتجن

في 8 نوفمبر 1895 ، عثر أستاذ الفيزياء الألماني فيلهلم رونتجن على الأشعة السينية أثناء تجربته على أنابيب لينارد وأنابيب كروكس وبدأ في دراستها. كتب تقريرًا أوليًا بعنوان "حول نوع جديد من الأشعة: اتصال أولي" وفي 28 ديسمبر 1895، قدمه إلى مجلة الجمعية الطبية الفيزيائية في فورتسبورغ . [16] كانت هذه أول ورقة مكتوبة عن الأشعة السينية. أشار رونتجن إلى الإشعاع باسم "X"، للإشارة إلى أنه نوع غير معروف من الإشعاع. تشير بعض النصوص المبكرة إليها باسم أشعة كاي، بعد أن فسرت "X" على أنها الحرف اليوناني الكبير Chi ، Χ . [17] [18] [19] ظل اسم الأشعة السينية قائمًا، على الرغم من (على الرغم من اعتراضات رونتجن الكبيرة) اقترح العديد من زملائه تسميتها بأشعة رونتجن . ولا يزال يُشار إليهم على هذا النحو في العديد من اللغات ، بما في ذلك الألمانية والمجرية والأوكرانية والدنماركية والبولندية والتشيكية والبلغارية والسويدية والفنلندية والبرتغالية والإستونية والسلوفاكية والسلوفينية والتركية والروسية واللاتفية والليتوانية والألبانية واليابانية والهولندية والجورجية والعبرية والأيسلندية والنرويجية . حصل رونتجن على أول جائزة نوبل في الفيزياء لاكتشافه . [ 20 ]

هناك روايات متضاربة حول اكتشافه لأن رونتجن أحرق ملاحظاته المعملية بعد وفاته، ولكن من المحتمل أن يكون هذا إعادة بناء من قبل كتاب سيرته الذاتية: [21] [22] كان رونتجن يحقق في أشعة الكاثود من أنبوب كروكس الذي لفه في كرتون أسود حتى لا يتداخل الضوء المرئي من الأنبوب، باستخدام شاشة فلورية مطلية بسيانيد البلاتين الباريوم . لاحظ توهجًا أخضر خافتًا من الشاشة، على بعد حوالي متر واحد (3.3 قدم). أدرك رونتجن أن بعض الأشعة غير المرئية القادمة من الأنبوب كانت تمر عبر الورق المقوى لجعل الشاشة تتوهج. وجد أنها يمكن أن تمر أيضًا عبر الكتب والأوراق على مكتبه. ألقى رونتجن بنفسه في التحقيق في هذه الأشعة المجهولة بشكل منهجي. بعد شهرين من اكتشافه الأولي، نشر ورقته البحثية. [23]

Hand mit Ringen (اليد ذات الحلقات): طبعة أول أشعة سينية "طبية" أجراها فيلهلم رونتجن ليد زوجته، التقطت في 22 ديسمبر 1895 وقدمت إلى لودفيج زيندر من معهد الفيزياء بجامعة فرايبورغ ، في 1 يناير 1896 [24] [25]

اكتشف رونتجن استخدامها في الطب عندما التقط صورة ليد زوجته على لوحة فوتوغرافية تشكلت نتيجة للأشعة السينية. وكانت صورة يد زوجته هي أول صورة لجزء من جسم الإنسان باستخدام الأشعة السينية. وعندما رأت الصورة قالت "لقد رأيت موتي". [26]

أثار اكتشاف الأشعة السينية اهتمامًا كبيرًا. وقد قدر كاتب سيرة رونتجن أوتو جلاسر أنه في عام 1896 وحده، نُشر ما يصل إلى 49 مقالاً و1044 مقالاً حول الأشعة الجديدة. [27] ربما كان هذا تقديرًا متحفظًا، إذا أخذنا في الاعتبار أن كل ورقة بحثية تقريبًا حول العالم تناولت الاكتشاف الجديد على نطاق واسع، حيث خصصت مجلة مثل ساينس ما يصل إلى 23 مقالاً له في ذلك العام وحده. [28] تضمنت ردود الفعل المثيرة للدهشة على الاكتشاف الجديد منشورات تربط النوع الجديد من الأشعة بنظريات غامضة وخارقة للطبيعة، مثل التخاطر. [29] [30]

التطورات في مجال الأشعة

التقاط صورة بالأشعة السينية باستخدام جهاز أنبوب كروكس المبكر ، أواخر القرن التاسع عشر. يظهر أنبوب كروكس في المنتصف. الرجل الواقف يشاهد يده من خلال شاشة الفلوروسكوب . الرجل الجالس يلتقط صورة بالأشعة السينية ليده بوضعها على لوحة فوتوغرافية . لا يتم اتخاذ أي احتياطات ضد التعرض للإشعاع؛ لم تكن مخاطره معروفة في ذلك الوقت.
إزالة جراحية لرصاصة تم تشخيص موقعها بالأشعة السينية (انظر الملحق) في عام 1897

لاحظ رونتجن على الفور أن الأشعة السينية يمكن أن يكون لها تطبيقات طبية. إلى جانب تقديمه في 28 ديسمبر للجمعية الطبية الفيزيائية، أرسل رسالة إلى الأطباء الذين يعرفهم في جميع أنحاء أوروبا (1 يناير 1896). [31] انتشرت الأخبار (وإنشاء "صور الظل") بسرعة حيث كان المهندس الكهربائي الاسكتلندي آلان أرشيبالد كامبل سوينتون أول من ابتكر صورة بالأشعة السينية (لليد) بعد رونتجن. حتى فبراير، كان هناك 46 مجربًا يتبنون هذه التقنية في أمريكا الشمالية وحدها. [31]

كان أول استخدام للأشعة السينية في ظل الظروف السريرية على يد جون هول إدواردز في برمنغهام بإنجلترا في الحادي عشر من يناير عام 1896، عندما قام بتصوير إبرة عالقة في يد أحد زملائه بالأشعة السينية. وفي الرابع عشر من فبراير عام 1896، كان هول إدواردز أيضًا أول من استخدم الأشعة السينية في عملية جراحية. [32]

صور بواسطة جيمس جرين، من "Sciagraphs of British Batrachians and Reptiles" (1897)، تظهر (من اليسار) Rana esculenta (الآن Pelophylax lessonae )، و Lacerta vivipara (الآن Zootoca vivipara )، و Lacerta agilis

في أوائل عام 1896، بعد عدة أسابيع من اكتشاف رونتجن، قام إيفان رومانوفيتش تارخانوف بإشعاع الضفادع والحشرات بالأشعة السينية، وخلص إلى أن الأشعة "لا تلتقط الصور فحسب، بل تؤثر أيضًا على الوظيفة الحية". [33] وفي نفس الوقت تقريبًا، بدأ رسام علم الحيوان جيمس جرين في استخدام الأشعة السينية لفحص العينات الهشة. ذكر جورج ألبرت بولينجر هذا العمل لأول مرة في ورقة قدمها أمام جمعية علم الحيوان في لندن في مايو 1896. نُشر كتاب Sciagraphs of British Batrachians and Reptiles (sciagraph هو اسم قديم لصورة بالأشعة السينية)، بقلم جرين وجيمس إتش جاردينر، بمقدمة من بولينجر، في عام 1897. [34] [35]

تم الحصول على أول أشعة سينية طبية في الولايات المتحدة باستخدام أنبوب تفريغ من تصميم بولو. في يناير 1896، عند قراءة اكتشاف رونتجن، اختبر فرانك أوستن من كلية دارتموث جميع أنابيب التفريغ في مختبر الفيزياء ووجد أن أنبوب بولو فقط هو الذي أنتج الأشعة السينية. كان هذا نتيجة لإدراج بولو "هدفًا" مائلًا من الميكا ، المستخدم لحمل عينات من المواد الفلورية ، داخل الأنبوب. في 3 فبراير 1896، قام جيلمان فروست، أستاذ الطب في الكلية، وشقيقه إدوين فروست، أستاذ الفيزياء، بتعريض معصم إيدي مكارثي، الذي عالجه جيلمان قبل بضعة أسابيع من كسر، للأشعة السينية وجمعوا الصورة الناتجة للعظم المكسور على ألواح فوتوغرافية من الجيلاتين تم الحصول عليها من هوارد لانجيل، وهو مصور محلي مهتم أيضًا بعمل رونتجن. [36]

لوحة نشرت عام 1896 في مجلة "Nouvelle Iconographie de la Salpetrière" الطبية. تشوه في اليد اليسرى، وفي اليد اليمنى نفس التشوه الذي ظهر باستخدام التصوير الشعاعي . أطلق المؤلفون على هذه التقنية اسم تصوير رونتجن.

توصل العديد من المجربين، بما في ذلك رونتجن نفسه في تجاربه الأصلية، إلى طرق لعرض صور الأشعة السينية "مباشرة" باستخدام شكل من أشكال الشاشة المضيئة. [31] استخدم رونتجن شاشة مطلية بسيانيد البلاتين الباريوم . في 5 فبراير 1896، تم تطوير أجهزة التصوير المباشر من قبل العالم الإيطالي إنريكو سالفيوني ("منظار التشفير") وويليام فرانسيس ماجي من جامعة برينستون ("سكياسكوب")، وكلاهما يستخدم سيانيد البلاتين الباريوم. بدأ المخترع الأمريكي توماس إديسون البحث بعد اكتشاف رونتجن بفترة وجيزة وحقق في قدرة المواد على الفلورسنت عند تعرضها للأشعة السينية، ووجد أن تنجستات الكالسيوم كانت المادة الأكثر فعالية. في مايو 1896، طور أول جهاز تصوير حي يتم إنتاجه بكميات كبيرة، وهو "فيتاسكوب"، والذي أطلق عليه فيما بعد اسم الفلوروسكوب ، والذي أصبح المعيار لفحوصات الأشعة السينية الطبية. [31] توقف إديسون عن أبحاث الأشعة السينية حوالي عام 1903، قبل وفاة كلارنس ماديسون دالي ، أحد نفاخي الزجاج لديه. كان دالي معتادًا على اختبار أنابيب الأشعة السينية على يديه، مما أدى إلى ظهور سرطان فيها عنيد لدرجة أنه تم بتر كلتا ذراعيه في محاولة يائسة لإنقاذ حياته؛ في عام 1904، أصبح أول وفاة معروفة تُعزى إلى التعرض للأشعة السينية. [31] أثناء تطوير الفلوروسكوب، وجد الفيزيائي الأمريكي الصربي ميهاجلو بوبين ، باستخدام شاشة تنجستات الكالسيوم التي طورها إديسون، أن استخدام شاشة الفلورسنت يقلل من وقت التعرض الذي يستغرقه إنشاء الأشعة السينية للتصوير الطبي من ساعة إلى بضع دقائق. [37] [31]

في عام 1901، تعرض الرئيس الأمريكي ويليام ماكينلي لإطلاق نار مرتين في محاولة اغتيال أثناء حضوره معرض عموم أمريكا في بوفالو، نيويورك . وبينما أصابت إحدى الرصاصات صدره فقط ، استقرت رصاصة أخرى في مكان عميق داخل بطنه ولم يتم العثور عليها. أرسل أحد مساعدي ماكينلي القلقين رسالة إلى المخترع توماس إديسون لإرسال جهاز أشعة سينية إلى بوفالو للعثور على الرصاصة الضالة. وصلت ولكن لم يتم استخدامها. وبينما لم تكن الطلقة نفسها مميتة، تطورت الغرغرينا على طول مسار الرصاصة، وتوفي ماكينلي بسبب الصدمة الإنتانية بسبب عدوى بكتيرية بعد ستة أيام. [38]

المخاطر التي تم اكتشافها

مع انتشار التجارب على الأشعة السينية بعد اكتشافها في عام 1895 من قبل العلماء والأطباء والمخترعين، ظهرت العديد من القصص عن الحروق وتساقط الشعر وما هو أسوأ في المجلات التقنية في ذلك الوقت. في فبراير 1896، أبلغ البروفيسور جون دانييل وويليام لوفلاند دادلي من جامعة فاندربيلت عن تساقط الشعر بعد تصوير دادلي بالأشعة السينية. تم إحضار طفل أصيب برصاصة في الرأس إلى مختبر فاندربيلت في عام 1896. قبل محاولة العثور على الرصاصة، جرت محاولة لإجراء تجربة، تطوع لها دادلي "بتفانيه المميز للعلم" [39] [40] [41] . أفاد دانييل أنه بعد 21 يومًا من التقاط صورة لجمجمة دودلي (بزمن تعرض يبلغ ساعة واحدة)، لاحظ بقعة صلعاء يبلغ قطرها 5 سنتيمترات (2 بوصة) على جزء رأسه الأقرب إلى أنبوب الأشعة السينية: "تم تثبيت حامل لوحة مع اللوحات باتجاه جانب الجمجمة ووضع عملة معدنية بين الجمجمة والرأس. تم تثبيت الأنبوب على الجانب الآخر على مسافة نصف بوصة [1.3 سم] من الشعر." [42] بخلاف الحروق وتساقط الشعر والسرطان، يمكن ربط الأشعة السينية بالعقم عند الذكور بناءً على كمية الإشعاع المستخدمة.

في أغسطس 1896، عانى إتش دي هوكس، خريج كلية كولومبيا، من حروق شديدة في اليد والصدر بسبب عرض بالأشعة السينية. وقد تم الإبلاغ عن ذلك في مجلة Electrical Review وأدى إلى العديد من التقارير الأخرى عن المشكلات المرتبطة بالأشعة السينية التي تم إرسالها إلى النشر. [43] كما أبلغ العديد من المجربين بما في ذلك إيليهو تومسون في مختبر إديسون، وويليام جيه مورتون ، ونيكولا تيسلا عن حروق. قام إيليهو تومسون عمدًا بتعريض إصبعه لأنبوب الأشعة السينية على مدار فترة من الزمن وعانى من الألم والتورم والتقرحات. [44] تم إلقاء اللوم أحيانًا على تأثيرات أخرى في الضرر بما في ذلك الأشعة فوق البنفسجية والأوزون (وفقًا لتيسلا). [13] ادعى العديد من الأطباء عدم وجود أي تأثيرات من التعرض للأشعة السينية على الإطلاق. [44] في 3 أغسطس 1905، في سان فرانسيسكو، كاليفورنيا، توفيت إليزابيث فليشمان ، رائدة الأشعة السينية الأمريكية، بسبب مضاعفات نتيجة عملها بالأشعة السينية. [45] [46] [47]

أصيب هول إدواردز بسرطان (كان يسمى آنذاك التهاب الجلد الناتج عن الأشعة السينية) متقدمًا بدرجة كافية بحلول عام 1904 ليدفعه إلى كتابة أوراق بحثية وإلقاء خطابات عامة حول مخاطر الأشعة السينية. كان لا بد من بتر ذراعه اليسرى من الكوع في عام 1908، [48] [49] وأربعة أصابع من ذراعه اليمنى بعد ذلك بفترة وجيزة، ولم يتبق سوى الإبهام. توفي بالسرطان في عام 1926. يتم الاحتفاظ بيده اليسرى في جامعة برمنغهام .

القرن العشرين وما بعده

مريض يتم فحصه باستخدام منظار فلوري للصدر في عام 1940 ، والذي أظهر صورًا متحركة مستمرة. تم استخدام هذه الصورة لإثبات أن التعرض للإشعاع أثناء إجراء الأشعة السينية سيكون ضئيلًا.

أثارت التطبيقات العديدة للأشعة السينية اهتمامًا هائلاً على الفور. بدأت الورش في صنع نسخ متخصصة من أنابيب كروكس لتوليد الأشعة السينية، واستُخدمت هذه الأنابيب ذات الكاثود البارد أو أنابيب كروكس للأشعة السينية من الجيل الأول حتى عام 1920 تقريبًا.

يتكون نظام الأشعة السينية الطبي النموذجي في أوائل القرن العشرين من ملف Ruhmkorff متصل بأنبوب أشعة سينية Crookes ذي مهبط بارد . عادة ما يتم توصيل فجوة الشرر بجانب الجهد العالي بالتوازي مع الأنبوب واستخدامها لأغراض التشخيص. [50] سمحت فجوة الشرر باكتشاف قطبية الشرر، وقياس الجهد بطول الشرر وبالتالي تحديد "صلابة" فراغ الأنبوب، كما وفرت حمولة في حالة فصل أنبوب الأشعة السينية. لاكتشاف صلابة الأنبوب، تم فتح فجوة الشرر في البداية إلى أوسع إعداد. أثناء تشغيل الملف، قلل المشغل الفجوة حتى بدأت الشرارات في الظهور. يعتبر الأنبوب الذي بدأت فيه فجوة الشرر في الشرر عند حوالي 6.4 سم (2.5 بوصة) ناعمًا (فراغ منخفض) ومناسبًا لأجزاء الجسم الرقيقة مثل اليدين والذراعين. أشارت شرارة بطول 13 سم (5 بوصات) إلى أن الأنبوب مناسب للأكتاف والركبتين. تشير شرارة يبلغ قطرها من 18 إلى 23 سنتيمترًا (7 إلى 9 بوصات) إلى فراغ أعلى مناسب لتصوير بطن الأفراد الأكبر حجمًا. نظرًا لأن فجوة الشرارة متصلة بالتوازي مع الأنبوب، فقد كان لا بد من فتح فجوة الشرارة حتى يتوقف الشرر عن تشغيل الأنبوب للتصوير. كان وقت التعرض للألواح الفوتوغرافية حوالي نصف دقيقة لليد إلى دقيقتين للصدر. قد تحتوي الألواح على إضافة صغيرة من الملح الفلوري لتقليل أوقات التعرض. [50]

كانت أنابيب كروكس غير موثوقة. كان عليها أن تحتوي على كمية صغيرة من الغاز (الهواء دائمًا) حيث لن يتدفق التيار في مثل هذا الأنبوب إذا تم إخلاؤه بالكامل. ومع ذلك، مع مرور الوقت، تسببت الأشعة السينية في امتصاص الزجاج للغاز، مما تسبب في توليد الأنبوب لأشعة سينية "أقوى" حتى توقف عن العمل قريبًا. تم تزويد الأنابيب الأكبر والأكثر استخدامًا بأجهزة لاستعادة الهواء، والمعروفة باسم "الملينات". غالبًا ما كانت تتخذ شكل أنبوب جانبي صغير يحتوي على قطعة صغيرة من الميكا ، وهو معدن يحبس كميات كبيرة نسبيًا من الهواء داخل بنيته. قام سخان كهربائي صغير بتسخين الميكا، مما تسبب في إطلاق كمية صغيرة من الهواء، وبالتالي استعادة كفاءة الأنبوب. ومع ذلك، كان للميكا عمر محدود، وكان من الصعب التحكم في عملية الترميم.

في عام 1904 ، اخترع جون أمبروز فليمنج الصمام الثنائي الحراري ، وهو أول نوع من الصمامات المفرغة من الهواء . وقد استخدم هذا الصمام كاثودًا ساخنًا يتسبب في تدفق تيار كهربائي في الفراغ . وقد تم تطبيق هذه الفكرة بسرعة على أنابيب الأشعة السينية، وبالتالي حلت أنابيب الأشعة السينية ذات الكاثود الساخن، والتي تسمى "أنابيب كوليدج"، محل أنابيب الكاثود الباردة المزعجة تمامًا بحلول عام 1920 تقريبًا.

في عام 1906 تقريبًا، اكتشف الفيزيائي تشارلز باركلا أن الأشعة السينية يمكن أن تتشتت بواسطة الغازات، وأن كل عنصر لديه طيف أشعة سينية مميز . وقد فاز بجائزة نوبل في الفيزياء عام 1917 عن هذا الاكتشاف.

في عام 1912 ، لاحظ ماكس فون لاو وبول كنيبينج وفالتر فريدريش لأول مرة حيود الأشعة السينية بواسطة البلورات. أدى هذا الاكتشاف، إلى جانب العمل المبكر لبول بيتر إيفالد وويليام هنري براج وويليام لورانس براج ، إلى ولادة مجال علم البلورات بالأشعة السينية . [51]

في عام 1913 ، أجرى هنري موزلي تجارب علم البلورات باستخدام الأشعة السينية الصادرة عن معادن مختلفة وصاغ قانون موزلي الذي يربط تردد الأشعة السينية بالعدد الذري للمعدن.

تم اختراع أنبوب الأشعة السينية كوليدج في نفس العام بواسطة ويليام د. كوليدج . وقد جعل ذلك من الممكن إصدار الأشعة السينية بشكل مستمر. تعتمد أنابيب الأشعة السينية الحديثة على هذا التصميم، وغالبًا ما تستخدم أهدافًا دوارة تسمح بتبديد حرارة أعلى بكثير من الأهداف الثابتة، مما يسمح أيضًا بكمية أكبر من إخراج الأشعة السينية للاستخدام في التطبيقات عالية الطاقة مثل أجهزة المسح المقطعي المحوسب الدوارة.

تكشف صورة تشاندرا لمجموعة المجرات Abell 2125 عن مجموعة معقدة من عدة سحب غازية ضخمة تصل درجة حرارتها إلى ملايين الدرجات المئوية في عملية الاندماج.

كان الرائد جون هول إدواردز في برمنغهام بإنجلترا أول من استخدم الأشعة السينية للأغراض الطبية (والتي تطورت إلى مجال العلاج الإشعاعي ) . ثم في عام 1908، اضطر إلى بتر ذراعه اليسرى بسبب انتشار التهاب الجلد الناجم عن الأشعة السينية على ذراعه. [52]

كما استخدم العلم الطبي الصور المتحركة لدراسة وظائف الأعضاء البشرية. ففي عام 1913، تم تصوير فيلم سينمائي في ديترويت يظهر فيه بيضة مسلوقة داخل معدة الإنسان. وقد تم تسجيل هذا الفيلم المبكر بالأشعة السينية بمعدل صورة ثابتة واحدة كل أربع ثوانٍ. [53] وكان الدكتور لويس جريجوري كول من نيويورك رائدًا في هذه التقنية، والتي أطلق عليها "التصوير الشعاعي التسلسلي". [54] [55] وفي عام 1918، تم استخدام الأشعة السينية بالاشتراك مع كاميرات الأفلام المتحركة لالتقاط الهيكل العظمي البشري أثناء الحركة. [56] [57] [58] وفي عام 1920، تم استخدامها لتسجيل حركات اللسان والأسنان في دراسة اللغات من قبل معهد علم الأصوات في إنجلترا. [59]

في عام 1914 ، طورت ماري كوري سيارات إشعاعية لدعم الجنود المصابين في الحرب العالمية الأولى . ستسمح السيارات بالتصوير السريع بالأشعة السينية للجنود الجرحى حتى يتمكن جراحو ساحة المعركة من إجراء العمليات بسرعة وبدقة أكبر. [60]

من أوائل عشرينيات القرن العشرين وحتى الخمسينيات من القرن العشرين، تم تطوير أجهزة الأشعة السينية للمساعدة في تركيب الأحذية [61] وتم بيعها لمتاجر الأحذية التجارية. [62] [63] [64] تم التعبير عن المخاوف بشأن تأثير الاستخدام المتكرر أو غير الخاضع للسيطرة بشكل جيد في الخمسينيات من القرن العشرين، [65] [66] مما أدى إلى نهاية الممارسة في ذلك العقد. [67]

تم تطوير المجهر بالأشعة السينية خلال الخمسينيات من القرن العشرين.

لقد سمح مرصد تشاندرا للأشعة السينية ، الذي أُطلق في 23 يوليو 1999 ، باستكشاف العمليات العنيفة للغاية في الكون التي تنتج الأشعة السينية. وعلى عكس الضوء المرئي ، الذي يعطي رؤية مستقرة نسبيًا للكون، فإن الكون بالأشعة السينية غير مستقر. فهو يتميز بتمزق النجوم بسبب الثقوب السوداء ، والاصطدامات المجرية ، والمستعرات ، والنجوم النيوترونية التي تبني طبقات من البلازما التي تنفجر بعد ذلك في الفضاء .

صورة الأشعة السينية ذات التباين الطوري لعنكبوت

تم اقتراح جهاز ليزر الأشعة السينية كجزء من مبادرة الدفاع الاستراتيجي لإدارة ريغان في الثمانينيات، لكن الاختبار الوحيد للجهاز (نوع من "المدفع" بالليزر أو شعاع الموت ، مدعوم بانفجار نووي حراري) أعطى نتائج غير حاسمة. لأسباب تقنية وسياسية، تم إلغاء تمويل المشروع بالكامل (بما في ذلك ليزر الأشعة السينية) (على الرغم من إحيائه لاحقًا من قبل إدارة بوش الثانية باسم الدفاع الصاروخي الوطني باستخدام تقنيات مختلفة).

يشير التصوير بالأشعة السينية ذات التباين الطوري إلى مجموعة متنوعة من التقنيات التي تستخدم معلومات الطور لحزمة الأشعة السينية لتشكيل الصورة. نظرًا لحساسيتها الجيدة لاختلافات الكثافة، فهي مفيدة بشكل خاص لتصوير الأنسجة الرخوة. لقد أصبحت طريقة مهمة لتصور الهياكل الخلوية والنسيجية في مجموعة واسعة من الدراسات البيولوجية والطبية. هناك العديد من التقنيات المستخدمة في التصوير بالأشعة السينية ذات التباين الطوري، وكلها تستخدم مبادئ مختلفة لتحويل الاختلافات الطورية في الأشعة السينية الخارجة من جسم إلى اختلافات في الكثافة. [68] [69] وتشمل هذه التباين الطوري القائم على الانتشار، [70] وقياس التداخل تالبوت ، [69] والتصوير المعزز بالانكسار، [71] وقياس التداخل بالأشعة السينية. [72] توفر هذه الطرق تباينًا أعلى مقارنة بالتصوير بالأشعة السينية القائم على الامتصاص الطبيعي، مما يجعل من الممكن التمييز بين التفاصيل التي لها كثافة متشابهة تقريبًا. أحد العيوب هو أن هذه الطرق تتطلب معدات أكثر تطوراً، مثل مصادر الأشعة السينية السنكروترونية أو المجهرية ، وبصريات الأشعة السينية ، وأجهزة كشف الأشعة السينية عالية الدقة.

نطاقات الطاقة

الأشعة السينية هي جزء من الطيف الكهرومغناطيسي ، ذات أطوال موجية أقصر من الأشعة فوق البنفسجية . تستخدم التطبيقات المختلفة أجزاء مختلفة من طيف الأشعة السينية.

الأشعة السينية الصلبة والناعمة

تسمى الأشعة السينية ذات طاقات الفوتون العالية فوق 5-10 كيلو إلكترون فولت (أقل من 0.2-0.1 نانومتر طول موجي) بالأشعة السينية الصلبة ، بينما تسمى الأشعة ذات الطاقة المنخفضة (والطول الموجي الأطول) بالأشعة السينية الناعمة . [73] غالبًا ما يُشار إلى النطاق المتوسط ​​مع طاقات الفوتون التي تبلغ عدة كيلو إلكترون فولت بالأشعة السينية الرقيقة . نظرًا لقدرتها على الاختراق، تُستخدم الأشعة السينية الصلبة على نطاق واسع لتصوير الجزء الداخلي من الأشياء (على سبيل المثال في التصوير الطبي بالأشعة السينية وأمن المطارات ). يُستخدم مصطلح الأشعة السينية مجازيًا للإشارة إلى الصورة الشعاعية المنتجة باستخدام هذه الطريقة، بالإضافة إلى الطريقة نفسها. نظرًا لأن أطوال موجات الأشعة السينية الصلبة تشبه حجم الذرات، فهي مفيدة أيضًا لتحديد الهياكل البلورية عن طريق علم البلورات بالأشعة السينية . على النقيض من ذلك، يتم امتصاص الأشعة السينية الناعمة بسهولة في الهواء؛ يبلغ طول التوهين لأشعة سينية 600 إلكترون فولت (~ 2 نانومتر) في الماء أقل من 1 ميكرومتر. [74]

أشعة جاما

لا يوجد إجماع على تعريف يميز بين الأشعة السينية وأشعة جاما . إحدى الممارسات الشائعة هي التمييز بين النوعين من الإشعاع بناءً على مصدرهما: تنبعث الأشعة السينية من الإلكترونات ، بينما تنبعث أشعة جاما من النواة الذرية . [75] [76] [77] [78] هذا التعريف به العديد من المشاكل: يمكن لعمليات أخرى أيضًا توليد هذه الفوتونات عالية الطاقة ، أو في بعض الأحيان لا تكون طريقة التوليد معروفة. أحد البدائل الشائعة هو التمييز بين إشعاع إكس وجاما على أساس الطول الموجي (أو على نحو مكافئ، التردد أو طاقة الفوتون)، مع إشعاع أقصر من بعض الأطوال الموجية التعسفية، مثل 10 −11  م (0.1  Å )، والذي يُعرَّف بأنه إشعاع جاما. [79] يعين هذا المعيار الفوتون إلى فئة لا لبس فيها، ولكن لا يكون ممكنًا إلا إذا كان الطول الموجي معروفًا. (لا تميز بعض تقنيات القياس بين الأطوال الموجية المكتشفة.) ومع ذلك، غالبًا ما يتطابق هذان التعريفان لأن الإشعاع الكهرومغناطيسي المنبعث من أنابيب الأشعة السينية يكون له عمومًا طول موجي أطول وطاقة فوتون أقل من الإشعاع المنبعث من النوى المشعة . [75] في بعض الأحيان، يتم استخدام مصطلح أو آخر في سياقات محددة بسبب السابقة التاريخية، بناءً على تقنية القياس (الكشف)، أو بناءً على الاستخدام المقصود بدلاً من طول الموجة أو المصدر. وبالتالي، يمكن أيضًا الإشارة إلى أشعة جاما المتولدة للاستخدامات الطبية والصناعية، على سبيل المثال العلاج الإشعاعي ، في نطاقات 6-20  ميجا إلكترون فولت ، في هذا السياق باسم الأشعة السينية. [80]

ملكيات

رمز خطر الإشعاع المؤين

تحمل فوتونات الأشعة السينية طاقة كافية لتأين الذرات وتعطيل الروابط الجزيئية . وهذا يجعلها نوعًا من الإشعاع المؤين ، وبالتالي فهي ضارة بالأنسجة الحية. تسبب جرعة إشعاعية عالية جدًا على مدى فترة زمنية قصيرة حروقًا ومرضًا إشعاعيًا ، في حين أن الجرعات المنخفضة يمكن أن تؤدي إلى زيادة خطر الإصابة بالسرطان الناجم عن الإشعاع . في التصوير الطبي، يتفوق خطر الإصابة بالسرطان المتزايد هذا بشكل كبير على فوائد الفحص. يمكن استخدام القدرة التأينية للأشعة السينية في علاج السرطان لقتل الخلايا الخبيثة باستخدام العلاج الإشعاعي . كما يتم استخدامها لتوصيف المواد باستخدام مطيافية الأشعة السينية .

يمكن للأشعة السينية الصلبة أن تخترق أجسامًا سميكة نسبيًا دون أن يتم امتصاصها أو تشتتها كثيرًا . لهذا السبب، تُستخدم الأشعة السينية على نطاق واسع لتصوير الجزء الداخلي من الأجسام المعتمة بصريًا. التطبيقات الأكثر شيوعًا هي التصوير بالأشعة الطبية وأجهزة المسح الأمني ​​في المطارات ، ولكن التقنيات المماثلة مهمة أيضًا في الصناعة (مثل التصوير بالأشعة الصناعية والمسح المقطعي الصناعي ) والبحث (مثل التصوير المقطعي للحيوانات الصغيرة ). يختلف عمق الاختراق بعدة أوامر من حيث الحجم على طيف الأشعة السينية. يسمح هذا بتعديل طاقة الفوتون للتطبيق بحيث يوفر انتقالًا كافيًا عبر الجسم وفي نفس الوقت يوفر تباينًا جيدًا في الصورة.

تتمتع الأشعة السينية بأطوال موجية أقصر بكثير من الضوء المرئي، مما يجعل من الممكن فحص هياكل أصغر بكثير مما يمكن رؤيته باستخدام المجهر العادي . تُستخدم هذه الخاصية في المجهر بالأشعة السينية للحصول على صور عالية الدقة، وكذلك في علم البلورات بالأشعة السينية لتحديد مواضع الذرات في البلورات .

التفاعل مع المادة

طول التوهين للأشعة السينية في الماء يظهر حافة امتصاص الأكسجين عند 540 إلكترون فولت، واعتماد امتصاص الضوء على الطاقة -3 ، بالإضافة إلى التسوية عند طاقات الفوتون الأعلى بسبب تشتت كومبتون . يبلغ طول التوهين حوالي أربعة أوامر من حيث الحجم أطول للأشعة السينية الصلبة (النصف الأيمن) مقارنة بالأشعة السينية الناعمة (النصف الأيسر).

تتفاعل الأشعة السينية مع المادة بثلاث طرق رئيسية، من خلال الامتصاص الضوئي ، وتشتت كومبتون ، وتشتت رايلي . تعتمد قوة هذه التفاعلات على طاقة الأشعة السينية والتركيب العنصري للمادة، ولكنها لا تعتمد كثيرًا على الخصائص الكيميائية، لأن طاقة فوتون الأشعة السينية أعلى بكثير من طاقات الارتباط الكيميائي. الامتصاص الضوئي أو الامتصاص الكهروضوئي هو آلية التفاعل السائدة في نظام الأشعة السينية الناعمة وطاقات الأشعة السينية الصلبة المنخفضة. عند الطاقات الأعلى، يهيمن تشتت كومبتون.

الامتصاص الكهروضوئي

احتمالية الامتصاص الضوئي لكل وحدة كتلة تتناسب تقريبًا مع ، حيث هو العدد الذري و هي طاقة الفوتون الساقط. [81] هذه القاعدة غير صالحة بالقرب من طاقات ربط الإلكترون في الغلاف الداخلي حيث توجد تغييرات مفاجئة في احتمال التفاعل، ما يسمى بحواف الامتصاص . ومع ذلك، فإن الاتجاه العام لمعاملات الامتصاص العالية وبالتالي أعماق الاختراق القصيرة لطاقات الفوتون المنخفضة والأعداد الذرية العالية قوي جدًا. بالنسبة للأنسجة الرخوة، يهيمن الامتصاص الضوئي على ما يصل إلى حوالي 26 كيلو فولت من طاقة الفوتون حيث يتولى تشتت كومبتون. بالنسبة للمواد ذات العدد الذري الأعلى، يكون هذا الحد أعلى. إن الكمية العالية من الكالسيوم ( ) في العظام، جنبًا إلى جنب مع كثافتها العالية، هي ما يجعلها تظهر بوضوح شديد في الأشعة السينية الطبية.

ينقل الفوتون الممتص ضوئيًا كل طاقته إلى الإلكترون الذي يتفاعل معه، وبالتالي يؤين الذرة التي كان الإلكترون مرتبطًا بها وينتج إلكترونًا ضوئيًا من المرجح أن يؤين المزيد من الذرات في مساره. سيملأ الإلكترون الخارجي موضع الإلكترون الشاغر وينتج إما أشعة سينية مميزة أو إلكترون أوجيه . يمكن استخدام هذه التأثيرات للكشف عن العناصر من خلال مطيافية الأشعة السينية أو مطيافية الإلكترون أوجيه .

تشتت كومبتون

تشتت كومبتون هو التفاعل السائد بين الأشعة السينية والأنسجة الرخوة في التصوير الطبي. [82] تشتت كومبتون هو تشتت غير مرن لفوتون الأشعة السينية بواسطة إلكترون الغلاف الخارجي. يتم نقل جزء من طاقة الفوتون إلى الإلكترون المبعثر، وبالتالي تأين الذرة وزيادة الطول الموجي للأشعة السينية. يمكن أن يذهب الفوتون المبعثر في أي اتجاه، ولكن الاتجاه المماثل للاتجاه الأصلي هو الأكثر احتمالية، وخاصة بالنسبة للأشعة السينية عالية الطاقة. يتم وصف احتمالية زوايا التشتت المختلفة بواسطة صيغة كلاين-نيشينا . يمكن الحصول على الطاقة المنقولة مباشرة من زاوية التشتت من قانون الحفاظ على الطاقة والزخم .

تشتت رايلي

تشتت رايلي هو آلية التشتت المرنة السائدة في نظام الأشعة السينية. [83] يؤدي التشتت الأمامي غير المرن إلى ظهور مؤشر الانكسار، والذي يكون بالنسبة للأشعة السينية أقل بقليل من 1. [84]

إنتاج

عندما تصطدم جسيمات مشحونة (إلكترونات أو أيونات) ذات طاقة كافية بالمادة، يتم إنتاج الأشعة السينية.

الإنتاج بواسطة الإلكترونات

خطوط انبعاث الأشعة السينية المميزة لبعض مواد الأنود الشائعة. [85] [86]

مادة الأنود
العدد الذري		 طاقة الفوتون [كيلو إلكترون فولت] الطول الموجي [نانومتر]
ك α1 ك بيتا 1 ك α1 ك بيتا 1
و 74 59.3 67.2 0.0209 0.0184
شهر 42 17.5 19.6 0.0709 0.0632
النحاس 29 8.05 8.91 0.154 0.139
أج 47 22.2 24.9 0.0559 0.0497
جا 31 9.25 10.26 0.134 0.121
في 49 24.2 27.3 0.0512 0.0455

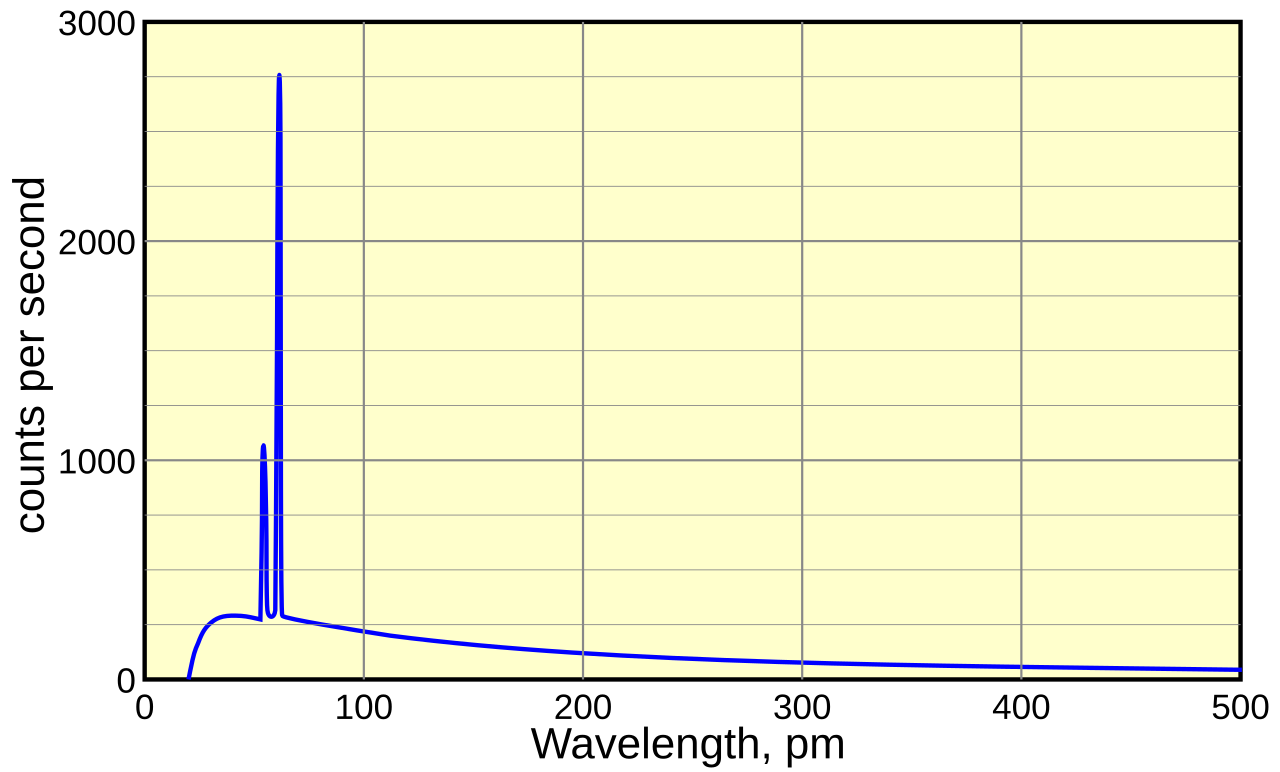

طيف الأشعة السينية المنبعثة من أنبوب الأشعة السينية مع هدف من الروديوم ، يعمل عند 60  كيلو فولت . المنحنى السلس المستمر يرجع إلى إشعاع الكبح ، والأشواك هي خطوط K المميزة لذرات الروديوم.

يمكن توليد الأشعة السينية بواسطة أنبوب الأشعة السينية ، وهو أنبوب مفرغ يستخدم جهدًا عاليًا لتسريع الإلكترونات المنبعثة من الكاثود الساخن إلى سرعة عالية. تصطدم الإلكترونات عالية السرعة بهدف معدني، الأنود ، مما يؤدي إلى إنشاء الأشعة السينية. [87] في أنابيب الأشعة السينية الطبية، يكون الهدف عادةً التنغستن أو سبيكة أكثر مقاومة للتشقق من الرينيوم (5٪) والتنغستن (95٪)، ولكن في بعض الأحيان الموليبدينوم للتطبيقات الأكثر تخصصًا، مثل عندما تكون هناك حاجة إلى أشعة سينية أكثر ليونة كما هو الحال في التصوير الشعاعي للثدي. في علم البلورات، يكون هدف النحاس هو الأكثر شيوعًا، وغالبًا ما يتم استخدام الكوبالت عندما قد يمثل الفلورسنت الناتج عن محتوى الحديد في العينة مشكلة بخلاف ذلك.

إن الطاقة القصوى لفوتون الأشعة السينية الناتج محدودة بطاقة الإلكترون الساقط، والتي تساوي الجهد على الأنبوب مضروبًا في شحنة الإلكترون، وبالتالي فإن أنبوبًا بقوة 80 كيلو فولت لا يمكنه إنشاء أشعة سينية بطاقة أكبر من 80 كيلو فولت. عندما تصطدم الإلكترونات بالهدف، يتم إنشاء الأشعة السينية من خلال عمليتين ذريتين مختلفتين:

  1. انبعاث الأشعة السينية المميز (التوهج الكهربائي للأشعة السينية): إذا كان للإلكترون طاقة كافية، فيمكنه إخراج إلكترون مداري من غلاف الإلكترون الداخلي للذرة المستهدفة. بعد ذلك، تملأ الإلكترونات من مستويات الطاقة الأعلى الشواغر، وتنبعث فوتونات الأشعة السينية. تنتج هذه العملية طيف انبعاث للأشعة السينية عند عدد قليل من الترددات المنفصلة، ​​يشار إليها أحيانًا باسم الخطوط الطيفية. عادة، تكون هذه انتقالات من الأغلفة العليا إلى غلاف K (تسمى خطوط K)، إلى غلاف L (تسمى خطوط L) وهكذا. إذا كان الانتقال من 2p إلى 1s، فإنه يسمى Kα، بينما إذا كان من 3p إلى 1s فإنه يسمى Kβ. تعتمد ترددات هذه الخطوط على مادة الهدف وبالتالي تسمى الخطوط المميزة. عادةً ما يكون لخط Kα شدة أكبر من خط Kβ وهو أكثر مرغوبية في تجارب الحيود. وبالتالي يتم ترشيح خط Kβ بواسطة مرشح. عادة ما يتم تصنيع الفلتر من معدن يحتوي على بروتون واحد أقل من مادة الأنود (على سبيل المثال، فلتر Ni لأنود Cu أو فلتر Nb لأنود Mo).
  2. إشعاع الكبح : هو الإشعاع الذي تطلقه الإلكترونات عندما تتشتت بفعل المجال الكهربائي القوي بالقرب من النوى. هذه الأشعة السينية لها طيف مستمر . يقتصر تردد إشعاع الكبح على طاقة الإلكترونات الساقطة.

وبالتالي، فإن الناتج الناتج عن الأنبوب يتكون من طيف مستمر من أشعة الكبح ينخفض ​​إلى الصفر عند جهد الأنبوب، بالإضافة إلى عدة طفرات عند الخطوط المميزة. تتراوح الفولتية المستخدمة في أنابيب الأشعة السينية التشخيصية من حوالي 20 كيلو فولت إلى 150 كيلو فولت وبالتالي فإن أعلى طاقات فوتونات الأشعة السينية تتراوح من حوالي 20 كيلو فولت إلى 150 كيلو فولت. [88]

إن كلاً من عمليتي إنتاج الأشعة السينية غير فعّالتين، حيث يتم تحويل حوالي واحد بالمائة فقط من الطاقة الكهربائية التي يستخدمها الأنبوب إلى أشعة سينية، وبالتالي يتم إطلاق معظم الطاقة الكهربائية التي يستهلكها الأنبوب في صورة حرارة مهدرة. وعند إنتاج تدفق قابل للاستخدام من الأشعة السينية، يجب تصميم أنبوب الأشعة السينية بحيث يبدد الحرارة الزائدة.

أحد المصادر المتخصصة للأشعة السينية التي أصبحت مستخدمة على نطاق واسع في الأبحاث هو إشعاع السنكروترون ، والذي يتم توليده بواسطة مسرعات الجسيمات . ومن بين ميزاته الفريدة مخرجات الأشعة السينية التي تزيد بمرات عديدة عن مخرجات أنابيب الأشعة السينية، وأطياف الأشعة السينية الواسعة، والتوجيه الممتاز ، والاستقطاب الخطي . [89]

يمكن إنتاج دفقات قصيرة من الأشعة السينية تبلغ ذروتها عند 15 كيلو فولت من الطاقة بشكل موثوق عن طريق تقشير شريط لاصق حساس للضغط من ظهره في فراغ معتدل. من المرجح أن يكون هذا نتيجة لإعادة تركيب الشحنات الكهربائية الناتجة عن الشحن الكهربائي الاحتكاكي . شدة الاحتكاك الضوئي للأشعة السينية كافية لاستخدامها كمصدر للتصوير بالأشعة السينية. [90]

الإنتاج عن طريق الأيونات الموجبة السريعة

يمكن أيضًا إنتاج الأشعة السينية بواسطة بروتونات سريعة أو أيونات موجبة أخرى. يتم استخدام انبعاث الأشعة السينية المستحث بالبروتون أو انبعاث الأشعة السينية المستحث بالجسيمات على نطاق واسع كإجراء تحليلي. بالنسبة للطاقات العالية، يكون المقطع العرضي للإنتاج متناسبًا مع Z 1 2 Z 2 −4 ، حيث يشير Z 1 إلى العدد الذري للأيون، ويشير Z 2 إلى رقم الذرة المستهدفة. [91] يتم تقديم نظرة عامة على هذه المقاطع العرضية في نفس المرجع.

الإنتاج في البرق والتفريغات المعملية

يتم إنتاج الأشعة السينية أيضًا في البرق المصاحب لومضات أشعة جاما الأرضية . الآلية الأساسية هي تسريع الإلكترونات في المجالات الكهربائية المرتبطة بالبرق والإنتاج اللاحق للفوتونات من خلال Bremsstrahlung . [92] ينتج عن هذا فوتونات بطاقات بضعة كيلو إلكترون فولت وعدة عشرات من ميجا إلكترون فولت. [93] في التفريغات المعملية ذات حجم الفجوة بطول متر تقريبًا وجهد الذروة 1 ميجا فولت، يتم ملاحظة الأشعة السينية بطاقة مميزة تبلغ 160 كيلو إلكترون فولت. [94] التفسير المحتمل هو لقاء اثنين من التيارات وإنتاج إلكترونات هاربة عالية الطاقة ؛ [95] ومع ذلك، أظهرت المحاكاة المجهرية أن مدة تعزيز المجال الكهربائي بين اثنين من التيارات قصيرة جدًا لإنتاج عدد كبير من الإلكترونات الهاربة. [96] في الآونة الأخيرة، تم اقتراح أن الاضطرابات الجوية في محيط التيارات يمكن أن تسهل إنتاج الإلكترونات الهاربة وبالتالي الأشعة السينية من التفريغات. [97] [98]

أجهزة الكشف

تختلف أجهزة الكشف بالأشعة السينية في الشكل والوظيفة حسب الغرض منها. كانت أجهزة الكشف التصويرية مثل تلك المستخدمة في التصوير الشعاعي تعتمد في الأصل على ألواح فوتوغرافية وأفلام فوتوغرافية لاحقًا ، ولكنها الآن استبدلت في الغالب بأنواع مختلفة من أجهزة الكشف الرقمية مثل ألواح الصور وأجهزة الكشف ذات اللوحة المسطحة . للحماية من الإشعاع، غالبًا ما يتم تقييم خطر التعرض المباشر باستخدام غرف التأين ، بينما تُستخدم أجهزة قياس الجرعات لقياس جرعة الإشعاع التي تعرض لها الشخص. يمكن قياس أطياف الأشعة السينية إما بواسطة أجهزة قياس الطيف المشتتة للطاقة أو أجهزة قياس الطيف المشتتة للطول الموجي . بالنسبة لتطبيقات حيود الأشعة السينية ، مثل علم البلورات بالأشعة السينية ، تُستخدم أجهزة الكشف عن عد الفوتونات الهجينة على نطاق واسع. [99]

الاستخدامات الطبية

مريض يخضع لفحص الأشعة السينية في غرفة الأشعة بالمستشفى
صورة بالأشعة السينية لصدر مريضة، تظهر وجود فتق الحجاب الحاجز

منذ اكتشاف رونتجن أن الأشعة السينية يمكنها التعرف على هياكل العظام، تم استخدام الأشعة السينية في التصوير الطبي . [100] كان أول استخدام طبي بعد أقل من شهر من بحثه حول هذا الموضوع. [36] حتى عام 2010، تم إجراء خمسة مليارات فحص تصوير طبي في جميع أنحاء العالم. [101] شكل التعرض للإشعاع من التصوير الطبي في عام 2006 حوالي 50٪ من إجمالي التعرض للإشعاع المؤين في الولايات المتحدة. [102]

الأشعة الإسقاطية

صورة شعاعية عادية للركبة اليمنى

التصوير الشعاعي الإسقاطي هو ممارسة إنتاج صور ثنائية الأبعاد باستخدام إشعاع الأشعة السينية. تحتوي العظام على تركيز عالٍ من الكالسيوم ، والذي يمتص الأشعة السينية بكفاءة بسبب عدده الذري المرتفع نسبيًا . يقلل هذا من كمية الأشعة السينية التي تصل إلى الكاشف في ظل العظام، مما يجعلها مرئية بوضوح على الأشعة السينية. تظهر الرئتان والغاز المحبوس أيضًا بوضوح بسبب الامتصاص المنخفض مقارنة بالأنسجة، في حين يصعب رؤية الاختلافات بين أنواع الأنسجة. [103]

تعتبر الأشعة السينية الإسقاطية مفيدة في الكشف عن أمراض الجهاز الهيكلي وكذلك للكشف عن بعض العمليات المرضية في الأنسجة الرخوة . بعض الأمثلة البارزة هي الأشعة السينية الشائعة جدًا للصدر ، والتي يمكن استخدامها لتحديد أمراض الرئة مثل الالتهاب الرئوي أو سرطان الرئة أو الوذمة الرئوية ، والأشعة السينية للبطن ، والتي يمكنها الكشف عن انسداد الأمعاء ، والهواء الحر (من الثقوب الحشوية)، والسوائل الحرة (في الاستسقاء ). يمكن أيضًا استخدام الأشعة السينية للكشف عن أمراض مثل حصوات المرارة (والتي نادرًا ما تكون معتمة للأشعة السينية ) أو حصوات الكلى والتي غالبًا ما تكون (ولكن ليس دائمًا) مرئية. الأشعة السينية البسيطة التقليدية أقل فائدة في تصوير الأنسجة الرخوة مثل الدماغ أو العضلات . أحد المجالات التي تُستخدم فيها الأشعة السينية الإسقاطية على نطاق واسع هو تقييم كيفية وضع الغرسة العظمية ، مثل استبدال الركبة أو الورك أو الكتف، في الجسم بالنسبة للعظام المحيطة. يمكن تقييم ذلك في بعدين من صور الأشعة السينية العادية، أو يمكن تقييمه في ثلاثة أبعاد إذا تم استخدام تقنية تسمى "التسجيل من ثنائي الأبعاد إلى ثلاثي الأبعاد". يُزعم أن هذه التقنية تنفي أخطاء الإسقاط المرتبطة بتقييم موضع الغرسة من صور الأشعة السينية العادية. [104]

تُستخدم الأشعة السينية للأسنان عادةً في تشخيص مشاكل الفم الشائعة، مثل التسوسات .

في تطبيقات التشخيص الطبي، تكون الأشعة السينية منخفضة الطاقة (الناعمة) غير مرغوب فيها، حيث يمتصها الجسم بالكامل، مما يزيد من جرعة الإشعاع دون المساهمة في الصورة. وبالتالي، يتم عادةً وضع صفيحة معدنية رقيقة، غالبًا من الألومنيوم، تسمى مرشح الأشعة السينية ، فوق نافذة أنبوب الأشعة السينية، لامتصاص الجزء منخفض الطاقة في الطيف. يُطلق على هذا تقوية الشعاع لأنه يحول مركز الطيف نحو الأشعة السينية ذات الطاقة الأعلى (أو الأشد).

لتوليد صورة للجهاز القلبي الوعائي ، بما في ذلك الشرايين والأوردة ( تصوير الأوعية الدموية )، يتم التقاط صورة أولية للمنطقة التشريحية المطلوبة. ثم يتم التقاط صورة ثانية لنفس المنطقة بعد حقن عامل تباين ميودين في الأوعية الدموية داخل هذه المنطقة. ثم يتم طرح هاتين الصورتين رقميًا، مما يترك صورة للتباين الميودين فقط يحدد الأوعية الدموية. ثم يقارن أخصائي الأشعة أو الجراح الصورة التي تم الحصول عليها بالصور التشريحية الطبيعية لتحديد ما إذا كان هناك أي ضرر أو انسداد في الوعاء.

التصوير المقطعي المحوسب

شريحة التصوير المقطعي المحوسب للرأس ( المستوى المستعرض ) – تطبيق حديث للتصوير الطبي بالأشعة السينية

التصوير المقطعي المحوسب (المسح المقطعي المحوسب) هو أحد وسائل التصوير الطبي حيث يتم الحصول على صور أو شرائح مقطعية لمناطق معينة من الجسم من سلسلة كبيرة من صور الأشعة السينية ثنائية الأبعاد الملتقطة في اتجاهات مختلفة. [105] يمكن دمج هذه الصور المقطعية في صورة ثلاثية الأبعاد للجزء الداخلي من الجسم. [106] تعد عمليات المسح المقطعي المحوسب وسيلة تصوير أسرع وأكثر فعالية من حيث التكلفة ويمكن استخدامها لأغراض التشخيص والعلاج في مختلف التخصصات الطبية. [106]

التنظير الفلوري

التصوير الفلوري هو تقنية تصوير تستخدم عادة من قبل الأطباء أو المعالجين بالإشعاع للحصول على صور متحركة في الوقت الحقيقي للهياكل الداخلية للمريض من خلال استخدام منظار الفلوروسكوب. [107] في أبسط أشكاله، يتكون منظار الفلوروسكوب من مصدر أشعة سينية وشاشة فلورية، يوضع المريض بينهما. ومع ذلك، تقوم أجهزة التصوير الفلوري الحديثة بربط الشاشة بمكثف صور الأشعة السينية وكاميرا فيديو CCD مما يسمح بتسجيل الصور وتشغيلها على شاشة. قد تستخدم هذه الطريقة مادة تباين. تشمل الأمثلة قسطرة القلب (لفحص انسداد الشرايين التاجية )، وإجراءات الانسداد (لإيقاف النزيف أثناء انسداد الشرايين البواسير )، وابتلاع الباريوم (لفحص اضطرابات المريء واضطرابات البلع). اعتبارًا من الآونة الأخيرة، يستخدم التصوير الفلوري الحديث دفعات قصيرة من الأشعة السينية، بدلاً من شعاع مستمر، لتقليل التعرض للإشعاع بشكل فعال لكل من المريض والمشغل. [107]

العلاج الإشعاعي

يُعرف استخدام الأشعة السينية كعلاج بالعلاج الإشعاعي ويُستخدم على نطاق واسع لإدارة (بما في ذلك تخفيف ) السرطان؛ ويتطلب جرعات إشعاعية أعلى من تلك التي يتم تلقيها للتصوير وحده. تُستخدم حزم الأشعة السينية لعلاج سرطانات الجلد باستخدام حزم الأشعة السينية ذات الطاقة المنخفضة بينما تُستخدم حزم الطاقة الأعلى لعلاج السرطانات داخل الجسم مثل سرطان المخ والرئة والبروستات والثدي. [108] [109]

الآثار السلبية

تصوير البطن بالأشعة السينية لامرأة حامل

الأشعة السينية هي شكل من أشكال الإشعاع المؤين ، وتصنفها كل من الوكالة الدولية لأبحاث السرطان التابعة لمنظمة الصحة العالمية والحكومة الأمريكية على أنها مادة مسرطنة . [101] [110] تزيد الأشعة السينية التشخيصية (خاصة من فحوصات التصوير المقطعي المحوسب بسبب الجرعة الكبيرة المستخدمة) من خطر حدوث مشاكل في النمو والسرطان لدى المعرضين لها. [111] [112] [113] تشير التقديرات إلى أن 0.4٪ من حالات السرطان الحالية في الولايات المتحدة ترجع إلى التصوير المقطعي المحوسب (فحوصات التصوير المقطعي المحوسب) التي أجريت في الماضي وأن هذا قد يزيد إلى 1.5-2٪ مع معدلات استخدام التصوير المقطعي المحوسب في عام 2007. [114]

لا تدعم البيانات التجريبية والوبائية حاليًا الاقتراح القائل بوجود جرعة إشعاعية حدية لا يوجد تحتها خطر متزايد للإصابة بالسرطان. [115] ومع ذلك، فإن هذا موضع شك متزايد. [116] يمكن أن يبدأ خطر الإصابة بالسرطان عند التعرض لـ 1100 ميلي جراي. [117] يُقدر أن الإشعاع الإضافي من الأشعة السينية التشخيصية سيزيد من خطر الإصابة بالسرطان التراكمي لدى الشخص العادي بحلول سن 75 عامًا بنسبة 0.6-3.0٪. [118] تعتمد كمية الإشعاع الممتص على نوع اختبار الأشعة السينية والجزء المصاب من الجسم. [114] يستلزم التصوير المقطعي المحوسب والتصوير الفلوري جرعات إشعاع أعلى من الأشعة السينية العادية.

ولوضع المخاطر المتزايدة في المنظور الصحيح، فإن الأشعة السينية البسيطة للصدر ستعرض الشخص لنفس الكمية من الإشعاع الخلفي التي يتعرض لها الأشخاص (حسب الموقع) كل يوم على مدار 10 أيام، في حين أن التعرض من الأشعة السينية للأسنان يعادل تقريبًا يومًا واحدًا من الإشعاع الخلفي البيئي. [119] كل الأشعة السينية من هذا القبيل ستضيف أقل من 1 لكل 1000000 إلى خطر الإصابة بالسرطان مدى الحياة. سيكون التصوير المقطعي المحوسب للبطن أو الصدر معادلًا لـ 2-3 سنوات من الإشعاع الخلفي للجسم بالكامل، أو 4-5 سنوات للبطن أو الصدر، مما يزيد من خطر الإصابة بالسرطان مدى الحياة بين 1 لكل 1000 إلى 1 لكل 10000. [119] هذا بالمقارنة مع احتمالية 40٪ تقريبًا لإصابة مواطن أمريكي بالسرطان خلال حياته. [120] على سبيل المثال، الجرعة الفعالة للجذع من فحص التصوير المقطعي المحوسب للصدر حوالي 5 ميكروسيفرت، والجرعة الممتصة حوالي 14 ميكروجراي. [121] إن فحص الرأس بالأشعة المقطعية (1.5 ميكروسيفرت، 64 ميكروجراي) [122] الذي يتم إجراؤه مرة واحدة باستخدام عامل التباين ومرة ​​واحدة بدونه، يعادل 40 عامًا من الإشعاع الخلفي للرأس. إن التقدير الدقيق للجرعات الفعالة بسبب الأشعة المقطعية أمر صعب مع نطاق عدم اليقين في التقدير الذي يتراوح بين ±19% إلى ±32% لفحوصات الرأس للبالغين اعتمادًا على الطريقة المستخدمة. [123]

إن خطر الإشعاع على الجنين أكبر، لذا في المرضى الحوامل، يجب موازنة فوائد الفحص (الأشعة السينية) مع المخاطر المحتملة على الجنين. [124] [125] إذا كان هناك فحص واحد في 9 أشهر، فقد يكون ضارًا للجنين. [126] لذلك، تخضع النساء الحوامل للموجات فوق الصوتية كتصوير تشخيصي لأن هذا لا يستخدم الإشعاع. [126] إذا كان هناك الكثير من التعرض للإشعاع، فقد يكون هناك آثار ضارة على الجنين أو الأعضاء التناسلية للأم. [126] في الولايات المتحدة، يُقدر عدد عمليات التصوير المقطعي المحوسب التي يتم إجراؤها سنويًا بنحو 62 مليون عملية، بما في ذلك أكثر من 4 ملايين عملية على الأطفال. [114] إن تجنب الأشعة السينية غير الضرورية (خاصة عمليات التصوير المقطعي المحوسب) يقلل من جرعة الإشعاع وأي خطر مرتبط بالسرطان. [127]

الأشعة السينية الطبية هي مصدر مهم للتعرض للإشعاع من صنع الإنسان. في عام 1987، كانت تمثل 58٪ من التعرض من مصادر من صنع الإنسان في الولايات المتحدة. نظرًا لأن المصادر من صنع الإنسان تمثل 18٪ فقط من إجمالي التعرض للإشعاع، ومعظمها يأتي من مصادر طبيعية (82٪)، فإن الأشعة السينية الطبية تمثل 10٪ فقط من إجمالي التعرض للإشعاع في أمريكا؛ الإجراءات الطبية ككل (بما في ذلك الطب النووي ) تمثل 14٪ من إجمالي التعرض للإشعاع. ومع ذلك، بحلول عام 2006، كانت الإجراءات الطبية في الولايات المتحدة تساهم بإشعاع مؤين أكثر بكثير مما كانت عليه الحال في أوائل الثمانينيات. في عام 2006، شكل التعرض الطبي ما يقرب من نصف إجمالي التعرض للإشعاع لسكان الولايات المتحدة من جميع المصادر. يمكن إرجاع الزيادة إلى النمو في استخدام إجراءات التصوير الطبي، وخاصة التصوير المقطعي المحوسب (CT)، وإلى النمو في استخدام الطب النووي. [102] [128]

نافذة واقية من الأشعة السينية في مستشفى برمنغهام للأسنان ، إنجلترا. تنص ملصقة الشركة المصنعة على أنها تعادل 2.24 مم من الرصاص عند 150 كيلو فولت.

تختلف الجرعة الناتجة عن الأشعة السينية للأسنان بشكل كبير حسب الإجراء والتكنولوجيا (فيلم أو رقمي). اعتمادًا على الإجراء والتكنولوجيا، ينتج عن الأشعة السينية الفردية للأسنان البشرية تعرض من 5 إلى 40 ميكروسيفرت. قد ينتج عن سلسلة كاملة من الأشعة السينية للفم تعرض يصل إلى 60 (رقمي) إلى 180 (فيلم) ميكروسيفرت، بمتوسط ​​سنوي يصل إلى 400 ميكروسيفرت. [129] [130] [131] [132] [133] [134] [135]

لقد ثبت أن الحوافز المالية لها تأثير كبير على استخدام الأشعة السينية مع قيام الأطباء الذين يحصلون على رسوم منفصلة لكل صورة أشعة سينية بتقديم المزيد من الأشعة السينية. [136]

يتم البحث في التصوير المقطعي بالفوتون المبكر أو EPT [137] (اعتبارًا من عام 2015) إلى جانب تقنيات أخرى [138] كبدائل محتملة للأشعة السينية لتطبيقات التصوير.

استخدامات أخرى

تشمل الاستخدامات الأخرى الجديرة بالملاحظة للأشعة السينية ما يلي:

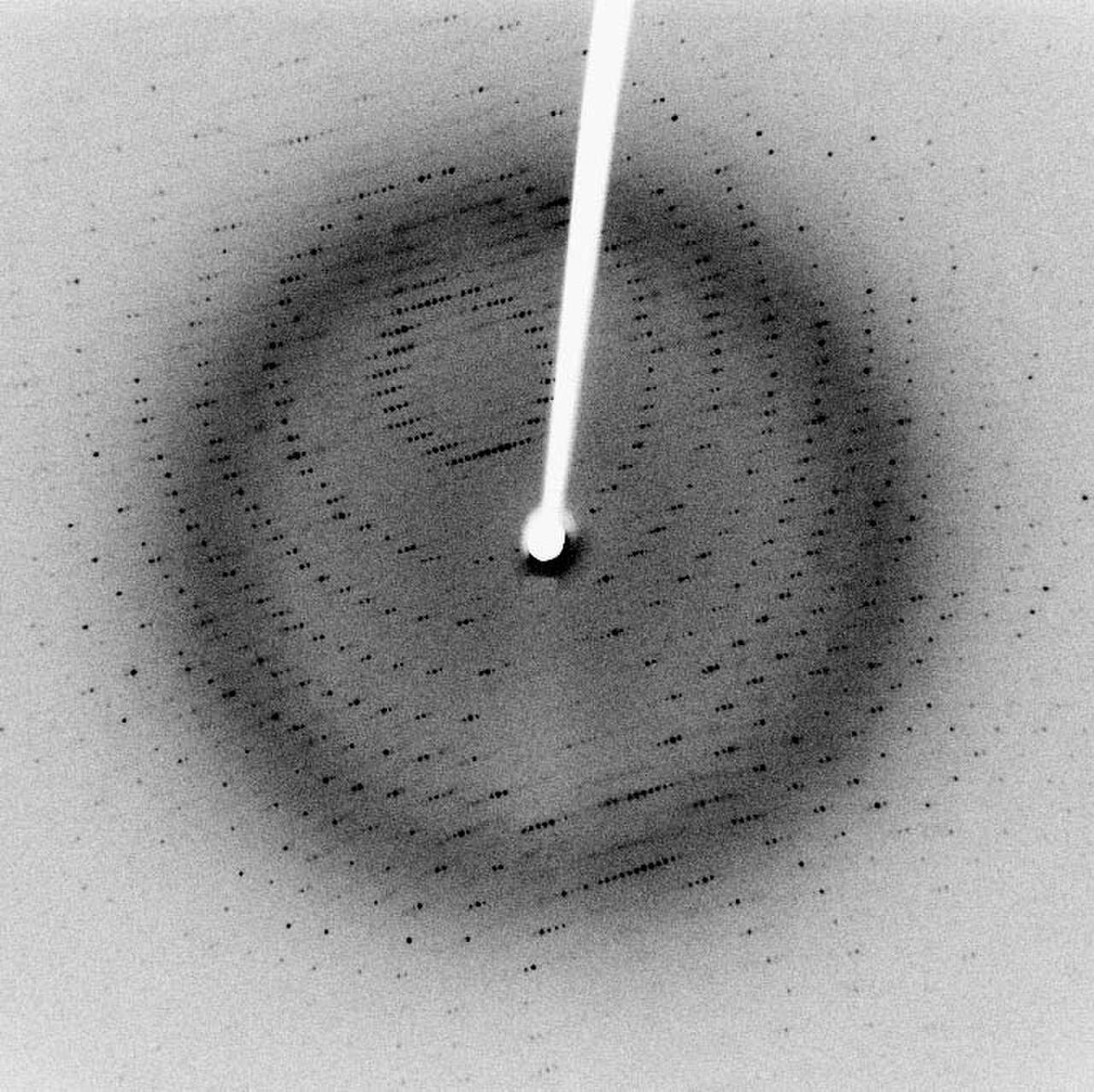

تتشكل كل نقطة، تسمى انعكاسًا، في نمط الانعراج هذا من التداخل البناء للأشعة السينية المتناثرة التي تمر عبر البلورة. ويمكن استخدام البيانات لتحديد البنية البلورية.
استخدام الأشعة السينية للتفتيش ومراقبة الجودة: تكشف الاختلافات في هياكل القالب وأسلاك الترابط أن الشريحة اليسرى مزيفة. [141]
تصوير فني بالأشعة السينية لسمكة الإبرة بواسطة بيتر دازيلي

الرؤية

على الرغم من اعتبار الأشعة السينية غير مرئية للعين البشرية بشكل عام، إلا أنه يمكن رؤيتها في ظروف خاصة. أفاد برانديس، في تجربة أجريت بعد وقت قصير من ورقة رونتجن البارزة عام 1895، أنه بعد التكيف مع الظلام ووضع عينه بالقرب من أنبوب الأشعة السينية، رأى توهجًا خافتًا "أزرق رمادي" يبدو أنه ينشأ داخل العين نفسها. [143] عند سماع هذا، راجع رونتجن دفاتر سجلاته ووجد أنه رأى التأثير أيضًا. عند وضع أنبوب الأشعة السينية على الجانب الآخر من باب خشبي، لاحظ رونتجن نفس التوهج الأزرق، ويبدو أنه ينبعث من العين نفسها، لكنه اعتقد أن ملاحظاته زائفة لأنه رأى التأثير فقط عندما استخدم نوعًا واحدًا من الأنابيب. أدرك لاحقًا أن الأنبوب الذي أحدث التأثير كان الوحيد القوي بما يكفي لجعل التوهج مرئيًا بوضوح وكانت التجربة بعد ذلك قابلة للتكرار بسهولة. إن معرفة أن الأشعة السينية مرئية بشكل خافت للعين المجردة المتكيفة مع الظلام قد تم نسيانها إلى حد كبير اليوم؛ ربما يرجع هذا إلى الرغبة في عدم تكرار ما قد يُنظر إليه الآن على أنه تجربة خطيرة ومتهورة وضارة محتملة بالإشعاع المؤين . لا يُعرف الآلية الدقيقة في العين التي تنتج الرؤية: يمكن أن يكون ذلك بسبب الكشف التقليدي (إثارة جزيئات الرودوبسين في الشبكية)، أو الإثارة المباشرة للخلايا العصبية في الشبكية، أو الكشف الثانوي عن طريق، على سبيل المثال، تحريض الأشعة السينية للفوسفور في مقلة العين مع الكشف الشبكي التقليدي للضوء المرئي المنتج ثانويًا.

على الرغم من أن الأشعة السينية غير مرئية، إلا أنه من الممكن رؤية تأين جزيئات الهواء إذا كانت شدة شعاع الأشعة السينية عالية بما يكفي. يعد خط الشعاع من جهاز الاهتزاز في منشأة الإشعاع السنكروتروني الأوروبية [144] أحد الأمثلة على هذه الشدة العالية. [145]

وحدات القياس والتعرض

تسمى مقياس قدرة الأشعة السينية على التأين بالتعرض:

  • الكولوم لكل كيلوغرام (C/kg) هو وحدة قياس التعرض للإشعاع المؤين في النظام الدولي للوحدات ، وهو كمية الإشعاع المطلوبة لإنشاء كولومب واحد من الشحنة لكل قطبية في كيلوغرام واحد من المادة.
  • الرونتجن (R) هي وحدة تقليدية عفا عليها الزمن لقياس التعرض، والتي تمثل كمية الإشعاع المطلوبة لإنشاء وحدة شحنة كهروستاتيكية واحدة لكل قطب في سنتيمتر مكعب واحد من الهواء الجاف. 1 رونتجن  =2.58 × 10 −4  ج/كجم .

ومع ذلك، فإن تأثير الإشعاع المؤين على المادة (وخاصة الأنسجة الحية) يرتبط ارتباطًا وثيقًا بكمية الطاقة المودعة فيها وليس الشحنة الناتجة . ويسمى هذا القياس للطاقة الممتصة بالجرعة الممتصة :

  • الرمادي (Gy)، والذي يحتوي على وحدات (جول/كيلوغرام)، هو وحدة النظام الدولي للوحدات للجرعة الممتصة ، وهو كمية الإشعاع المطلوبة لترسيب جول واحد من الطاقة في كيلوغرام واحد من أي نوع من المادة .
  • الراد هو الوحدة التقليدية (غير المستخدمة) المقابلة، وهو يساوي 10 ملي جول من الطاقة المترسبة لكل كيلوغرام. 100 راد = 1 جراي .

الجرعة المكافئة هي مقياس التأثير البيولوجي للإشعاع على الأنسجة البشرية. بالنسبة للأشعة السينية، فهي تساوي الجرعة الممتصة .

  • المكافئ الرونتجني مان (rem) هو الوحدة التقليدية للجرعة المكافئة. بالنسبة للأشعة السينية، يساوي rad ، أو بعبارة أخرى، 10 ملي جول من الطاقة المودعة لكل كيلوجرام. 100 rem = 1 Sv.
  • السيفرت (Sv) هي وحدة قياس الجرعة المكافئة في النظام الدولي للوحدات ، وكذلك الجرعة الفعالة . بالنسبة للأشعة السينية، فإن "الجرعة المكافئة" تساوي عدديًا جراي (Gy). 1 سيفرت = 1 جراي. بالنسبة لـ "الجرعة الفعالة" للأشعة السينية، فهي عادة لا تساوي جراي (Gy).
الكميات المتعلقة بالإشعاع المؤين
  • منظر
  • يتحدث
  • يحرر
كمية وحدة رمز الاشتقاق سنة المكافئ في النظام الدولي للوحدات
النشاط ( أ ) بيكريل بيكريل س -1 1974 وحدة النظام الدولي للوحدات
كوري سي 3.7 × 10 10  ثانية −1 1953 3.7 × 10 10  بيكريل
رذرفورد طريق 10 6  ثانية −1 1946 1000000  بيكريل ​​
التعرض ( X ) كولومب لكل كيلوغرام ج/كجم C⋅kg -1 من الهواء 1974 وحدة النظام الدولي للوحدات
رونتجن ر ايسو /0.001 293  جرام من الهواء 1928 2.58 × 10 −4  ج/كجم
الجرعة الممتصة ( د ) رمادي جي ج ⋅كجم −1 1974 وحدة النظام الدولي للوحدات
إرج لكل جرام إرج/ج إرج⋅ج −1 1950 1.0 × 10 −4  جراي
راد راد 100 إرج⋅ج −1 1953 0.010 جراي
الجرعة المكافئة ( H ) سيفرت سيف J⋅kg −1 × WR​ 1977 وحدة النظام الدولي للوحدات
مكافئ رونتجن للرجل ريم 100 إرج⋅ج −1 × و ر 1971 0.010 سيفرت
الجرعة الفعالة ( E ) سيفرت سيف J⋅kg −1 × W R × W T 1977 وحدة النظام الدولي للوحدات
مكافئ رونتجن للرجل ريم 100 إرج⋅ج −1 × و ر × و ت 1971 0.010 سيفرت

انظر أيضا

مراجع

  1. ^ "الأشعة السينية". مديرية البعثات العلمية . ناسا .
  2. ^ نوفيلين، روبرت (1997). أساسيات علم الأشعة لسكواير . مطبعة جامعة هارفارد. الطبعة الخامسة. ISBN 0-674-83339-2 .
  3. ^ كالدويل، والاس إي؛ ميريل، إدوارد إتش. (1964). تاريخ العالم . المجلد الأول. الولايات المتحدة: دار جرايستون للنشر. ص 394.
  4. ^ Filler A (2009). "تاريخ وتطور وتأثير التصوير المحوسب في التشخيص العصبي وجراحة الأعصاب: التصوير المقطعي المحوسب والتصوير بالرنين المغناطيسي والتصوير المقطعي المحوسب بالكمبيوتر". Nature Precedings . doi : 10.1038/npre.2009.3267.4 .
  5. ^ مورجان دبليو (24 فبراير 1785). "التجارب الكهربائية التي أجريت من أجل التأكد من القدرة غير الموصلة للفراغ المثالي، وما إلى ذلك". المعاملات الفلسفية للجمعية الملكية . 75. الجمعية الملكية بلندن: 272-278. doi : 10.1098/rstl.1785.0014 .
  6. ^ Anderson JG (يناير 1945). "وليام مورجان والأشعة السينية". معاملات كلية الاكتواريين . 17 : 219-221. doi :10.1017/s0071368600003001.
  7. ^ تومسون جيه جيه (1903). تفريغ الكهرباء من خلال الغازات. الولايات المتحدة: تشارلز سكريبنر سون. ص 182-186.
  8. ^ أنالين ويدمان ، المجلد. الثامن والأربعون.
  9. ^ Walden, TL (ديسمبر 1991). "أول حادث إشعاعي في أمريكا: رواية مئوية للصورة بالأشعة السينية التي التقطت في عام 1890". Radiology . 181 (3): 635–639. doi :10.1148/radiology.181.3.1947073. ISSN  0033-8419. PMID  1947073.
  10. ^ http://www.smj.org.sg/sites/default/files/3605/3605hdxray1.pdf
  11. ^ ab Illustrated Electrical Review: A Journal of Scientific and Electrical Progress. Electrical Review Publishing Company. 1894.
  12. ^ Wyman T (Spring 2005). "Fernando Sanford and the Discovery of X-rays". "Imprint"، من Associates of the Stanford University Libraries : 5–15.
  13. ^ ab Hrabak M, Padovan RS, Kralik M, Ozretic D, Potocki K (يوليو 2008). "مشاهد من الماضي: نيكولا تيسلا واكتشاف الأشعة السينية". Radiographics . 28 (4): 1189–1192. doi : 10.1148/rg.284075206 . PMID  18635636.
  14. ^ Chadda PK (2009). الطاقة الكهرومائية وإمكاناتها في مجال الطاقة . Pinnacle Technology. ص. 88. ISBN 978-1-61820-149-2.
  15. ^ تشير المنشورات التقنية لتيسلا إلى أنه اخترع وطور أنبوب أشعة سينية أحادي القطب. مورتون، ويليام جيمس وهامر، إدوين دبليو. (1896) شركة الكتاب التقني الأمريكية ، ص. 68. براءة اختراع أمريكية 514،170 ، "الضوء الكهربائي المتوهج". براءة اختراع أمريكية 454،622 "نظام الإضاءة الكهربائية". تختلف هذه عن أنابيب الأشعة السينية الأخرى في عدم وجود قطب مستهدف وعملت بمخرجات ملف تسلا .
  16. ^ Stanton A (23 يناير 1896). "Wilhelm Conrad Röntgen On a New Kind of Rays: translation of a paper read before the Würzburg Physical and Medical Society, 1895". Nature . 53 (1369): 274–6. Bibcode :1896Natur..53R.274.. doi : 10.1038/053274b0 .انظر أيضًا ص 268 و 276 من نفس العدد.
  17. ^ جارسيا، جيه؛ بوخوالد، إن إيه؛ فيدر، بي إتش؛ كولينج، آر إيه؛ تيدرو، إل. (1964). "حساسية الرأس للأشعة السينية". ساينس . 144 (3625): 1470–1472. رمز Bibcode :1964Sci...144.1470G. doi :10.1126/science.144.3625.1470. ISSN  0036-8075. PMID  14171545. S2CID  44719943. تم تدريب الفئران على الاستجابة لإشارات تتكون من جرعات منخفضة جدًا من الأشعة السينية الموجهة إلى الرأس.
  18. ^ باغانها، وسط؛ ماركيز، MA؛ بوتيلو، مف. تيكسيرا، مل . كارفالهيرا، V.؛ كاليستو، J .؛ سيلفا، أ.؛ فرنانديز، أ؛ توريس، م. بريتو، ج. (1993). “قياس الكثافة المقطعية وطرق النظائر المشعة في دراسة فرط شفافية الرئة من جانب واحد من أصل الأوعية الدموية”. اكتا ميديكا البرتغالية . 6 (1): 19-24. ISSN  0870-399X. بميد  8475784.
  19. ^ تاكاهاشي، ك.؛ كيس، ب.و؛ دوفرين، أ.؛ فريزر، ر.؛ هيجاشي، ت.؛ سيمياتيكي، ج. (1994). "العلاقة بين عبء ألياف الأسبستوس في الرئة ومؤشرات التعرض بناءً على تاريخ العمل". الطب المهني والبيئي . 51 (7): 461-469. doi :10.1136/oem.51.7.461. ISSN  1351-0711. PMC 1128015. PMID 8044245  .
  20. ^ كارلسون إي بي (9 فبراير 2000). "جوائز نوبل في الفيزياء 1901-2000". ستوكهولم: مؤسسة نوبل . تم الاسترجاع في 24 نوفمبر 2011 .
  21. ^ Peters P (1995). "WC Roentgen and the discovery of x-rays". Textbook of Radiology . Medcyclopedia.com, GE Healthcare. مؤرشف من الأصل في 11 مايو 2008 . تم الاسترجاع في 5 مايو 2008 .
  22. ^ Glasser O (1993). Wilhelm Conrad Röntgen and the early history of the roentgen rays. Norman Publishing. pp. 10–15. ISBN 978-0930405229.
  23. ^ آرثر سي (8 نوفمبر 2010). "شعار جوجل يحتفل بمرور 115 عامًا على الأشعة السينية". الجارديان . الجارديان الولايات المتحدة . تم الاسترجاع في 5 فبراير 2019 .
  24. ^ Kevles BH (1996). Naked to the Bone Medical Imaging in the Twentieth Century. Camden, New Jersey: Rutgers University Press . pp. 19–22. ISBN 978-0-8135-2358-3.
  25. ^ Sample S (27 مارس 2007). "الأشعة السينية". الطيف الكهرومغناطيسي . ناسا . تم الاسترجاع في 3 ديسمبر 2007 .
  26. ^ ماركيل هـ (20 ديسمبر 2012). ""لقد رأيت موتي": كيف اكتشف العالم الأشعة السينية". برنامج PBS NewsHour . PBS . تم استرجاعه في 23 مارس 2019 .
  27. ^ Glasser O (1958). Dr. WC Röntgen . Springfield: Thomas.
  28. ^ ناتالي س (1 نوفمبر 2011). "الخفي أصبح مرئيًا". تاريخ الوسائط . 17 (4): 345-358. doi :10.1080/13688804.2011.602856. hdl : 2134/19408 . S2CID  142518799.
  29. ^ ناتالي س (4 أغسطس 2011). "علم الكونيات للسوائل غير المرئية: اللاسلكي، والأشعة السينية، والبحث النفسي حوالي عام 1900". المجلة الكندية للاتصالات . 36 (2): 263-276. doi : 10.22230/cjc.2011v36n2a2368 . hdl : 2318/1770480 .
  30. ^ Grove AW (1 يناير 1997). "أشباح رونتجن: التصوير الفوتوغرافي، والأشعة السينية، والخيال الفيكتوري". الأدب والطب . 16 (2): 141-173. doi :10.1353/lm.1997.0016. PMID  9368224. S2CID  35604474.
  31. ^ abcdef Feldman A (نوفمبر 1989). "مخطط للتاريخ الفني لعلم الأشعة من عام 1896 إلى عام 1920". Radiographics . 9 (6): 1113–1128. doi :10.1148/radiographics.9.6.2685937. PMID  2685937.
  32. ^ "الرائد جون هول إدواردز". مجلس مدينة برمنغهام. مؤرشف من الأصل في 28 سبتمبر 2012. تم الاسترجاع في 17 مايو 2012 .
  33. ^ كودرياشوف، واي بي (2008). الفيزياء الحيوية للإشعاع . نوفا للنشر. ص. xxi. ISBN 9781600212802 .
  34. ^ "جرين، جيمس (فنان علم الحيوان)، رسومات للبطيخ والزواحف البريطانية، 1897". مركز ييل للفن البريطاني . تم الاسترجاع في 24 نوفمبر 2021 .
  35. ^ "Sciagraphs of British Batrachians and Reptiles1". مجلة الطبيعة . 55 (1432): 539–540. 1 أبريل 1897. رمز Bibcode :1897Natur..55..539.. doi : 10.1038/055539a0 . S2CID  4054184.
  36. ^ ab Spiegel PK (يناير 1995). "أول أشعة سينية سريرية تم تصنيعها في أمريكا - 100 عام". AJR. المجلة الأمريكية للأشعة السينية . 164 (1): 241-243. doi : 10.2214/ajr.164.1.7998549 . PMID  7998549.
  37. ^ نيكولاس أ. روبكي، حياة بارزة في العلوم والدين في القرن العشرين ، صفحة 300، بيتر لانج، 2009 ISBN 3631581203
  38. ^ "أدلة مرئية: صور الطب الشرعي للجسم: المعارض: الحالات: هل كان من الممكن أن تنقذ الأشعة السينية الرئيس ويليام ماكينلي؟". NLM.NIH.gov . تم الاسترجاع في 24 يناير 2022 .
  39. ^ Daniel J (أبريل 1896). "THE X-RAYS". Science . 3 (67): 562–563. Bibcode :1896Sci.....3..562D. doi :10.1126/science.3.67.562. PMID  17779817.
  40. ^ فليمنج دبليو إل (1909). الجنوب في بناء الأمة: سيرة ذاتية لـ أ. ج . بيليكان للنشر. ص. 300. رقم ISBN 978-1589809468.
  41. ^ Ce4Rt (مارس 2014). فهم الإشعاع المؤين والحماية منه. ص 174.{{cite book}}:CS1 maint: أسماء رقمية: قائمة المؤلفين ( الرابط )
  42. ^ Glasser O (1934). Wilhelm Conrad Röntgen and the Early History of the Roentgen Rays. Norman Publishing. p. 294. ISBN 978-0930405229.
  43. ^ Sansare K, Khanna V, Karjodkar F (فبراير 2011). "الضحايا الأوائل للأشعة السينية: تكريم وإدراك حالي". Dento Maxillo Facial Radiology . 40 (2): 123–125. doi :10.1259/dmfr/73488299. PMC 3520298. PMID  21239576 .
  44. ^ "ISU Health Physics Radinf – First 50 Years". Sites.Google.com . تم الاسترجاع في 24 يناير 2022 .
  45. ^ سجلات دار الجنازات بمنطقة كاليفورنيا، سان فرانسيسكو، 1835–1979. قاعدة بيانات تحتوي على صور. FamilySearch. Jacob Fleischman في المدخل الخاص بـ Elizabeth Aschheim. 3 أغسطس 1905. نقلاً عن دار الجنازات JS Godeau، سان فرانسيسكو، سان فرانسيسكو، كاليفورنيا. سجل المجلد 06، ص. 1–400، 1904–1906. مكتبة سان فرانسيسكو العامة. مركز تاريخ وأرشيف سان فرانسيسكو.
  46. ^ المحرر. (5 أغسطس 1905). أشهايم. نعي. سان فرانسيسكو إكزامينر . سان فرانسيسكو، كاليفورنيا.
  47. ^ المحرر. (5 أغسطس 1905). نعي. إليزابيث فليشمان. سان فرانسيسكو كرونيكل . الصفحة 10.
  48. ^ "الرائد جون هول إدواردز". مجلس مدينة برمنغهام. مؤرشف من الأصل في 28 سبتمبر 2012. تم الاسترجاع في 23 أبريل 2010 .
  49. ^ "JOHN HALL-EDWARDS". Engole the Elven for Knowledge . 15 يونيو 2018. تم الاسترجاع في 27 أكتوبر 2023 .
  50. ^ ab Schall K (1905). الأجهزة الطبية الكهربائية وإدارتها. مطابع Bemrose & Sons Ltd. ص 96، 107.
  51. ^ Stoddart C (1 مارس 2022). "علم الأحياء البنيوي: كيف حصلت البروتينات على صورتها المقربة". مجلة Knowable . doi : 10.1146/knowable-022822-1 . تم الاسترجاع في 25 مارس 2022 .
  52. ^ مجلس مدينة برمنغهام: الرائد جون هول إدواردز محفوظ في 28 سبتمبر 2012 على موقع واي باك مشين
  53. ^ "أفلام الأشعة السينية تظهر بيضة مسلوقة تقاتل أعضاء الجهاز الهضمي (1913)". The News-Palladium . 4 أبريل 1913. ص 2. تم الاسترجاع في 26 نوفمبر 2020 .
  54. ^ "أحدث صور الأشعة السينية المتحركة (1913)". شيكاغو تريبيون . 22 يونيو 1913. ص. 32. تم الاسترجاع في 26 نوفمبر 2020 .
  55. ^ "المعالجون المثليون يعرضون أفلامًا لأعضاء الجسم أثناء عملها (1915)". أخبار منزل نيوجيرسي المركزية . 10 مايو 1915. ص. 6. تم الاسترجاع في 26 نوفمبر 2020 .
  56. ^ "كيف يتم تصوير أفلام الأشعة السينية (1918)". Davis County Clipper . 15 مارس 1918. ص 2. تم الاسترجاع في 26 نوفمبر 2020 .
  57. ^ "أفلام الأشعة السينية (1919)". صحيفة تامبا باي تايمز . 12 يناير 1919. ص. 16. تم الاسترجاع في 26 نوفمبر 2020 .
  58. ^ "أفلام الأشعة السينية المثالية. ستظهر حركات العظام والمفاصل في جسم الإنسان. (1918)". الشمس . 7 يناير 1918. ص 7. تم الاسترجاع في 26 نوفمبر 2020 .
  59. ^ "هل الكلام رخيص؟ الأشعة السينية التي يستخدمها معهد الصوتيات (1920)". نيو كاسل هيرالد . 2 يناير 1920. ص. 13. تم الاسترجاع في 26 نوفمبر 2020 .
  60. ^ Jorgensen TJ (10 أكتوبر 2017). "مساهمة ماري كوري ومركباتها بالأشعة السينية في الطب الميداني في الحرب العالمية الأولى". المحادثة . تم الاسترجاع في 23 فبراير 2018 .
  61. ^ "أشعة إكس لتركيب الأحذية". Warwick Daily News (كوينزلاند: 1919–1954) . 25 أغسطس 1921. ص. 4. تم الاسترجاع في 27 نوفمبر 2020 .
  62. ^ "تركيب حذاء الأشعة السينية لـ TC BEIRNE". Telegraph (Brisbane, Qld. : 1872–1947) . 17 يوليو 1925. ص. 8. تم الاسترجاع في 5 نوفمبر 2017 .
  63. ^ "THE PEDOSCOPE". Sunday Times (Perth, WA : 1902–1954) . 15 يوليو 1928. ص. 5. تم الاسترجاع في 5 نوفمبر 2017 .
  64. ^ "X-RAY SHOE FITTINGS". Biz (Fairfield, NSW : 1928–1972) . 27 يوليو 1955. ص. 10. تم الاسترجاع في 5 نوفمبر 2017 .
  65. ^ "مخاطر الأشعة السينية للأحذية". Brisbane Telegraph (Qld. : 1948–1954) . 28 فبراير 1951. ص. 7. تم الاسترجاع في 5 نوفمبر 2017 .
  66. ^ "مجموعة أحذية الأشعة السينية في جنوب أستراليا "خاضعة للرقابة"". News (Adelaide, SA : 1923–1954) . 27 أبريل 1951. ص. 12. تم الاسترجاع في 5 نوفمبر 2017 .
  67. ^ "استياء من حظر أجهزة الأشعة السينية للأحذية". كانبيرا تايمز (ACT : 1926–1995) . 26 يونيو 1957. ص. 4. تم الاسترجاع في 5 نوفمبر 2017 .
  68. ^ Fitzgerald R (2000). "التصوير بالأشعة السينية الحساسة للطور". Physics Today . 53 (7): 23–26. Bibcode :2000PhT....53g..23F. doi : 10.1063/1.1292471 . S2CID  121322301.
  69. ^ ab David C, Nöhammer B, Solak H, Ziegler (2002). "التصوير التفاضلي لتباين الطور بالأشعة السينية باستخدام مقياس التداخل القصي". رسائل الفيزياء التطبيقية . 81 (17): 3287–3289. رمز Bibcode :2002ApPhL..81.3287D. doi : 10.1063/1.1516611 .
  70. ^ Wilkins SW, Gureyev TE, Gao D, Pogany A, Stevenson AW (1996). "التصوير بالتباين الطوري باستخدام الأشعة السينية الصلبة متعددة الألوان". Nature . 384 (6607): 335–338. Bibcode :1996Natur.384..335W. doi :10.1038/384335a0. S2CID  4273199.
  71. ^ Davis TJ, Gao D, Gureyev TE, Stevenson AW, Wilkins SW (1995). "تصوير التباين الطوري للمواد ذات الامتصاص الضعيف باستخدام الأشعة السينية الصلبة". Nature . 373 (6515): 595–598. Bibcode :1995Natur.373..595D. doi :10.1038/373595a0. S2CID  4287341.
  72. ^ Momose A, Takeda T, Itai Y, Hirano K (أبريل 1996). "التصوير المقطعي المحوسب بالأشعة السينية ذات التباين الطوري لمراقبة الأنسجة الرخوة البيولوجية". مجلة نيتشر ميديسين . 2 (4): 473-475. doi :10.1038/nm0496-473. PMID  8597962. S2CID  23523144.
  73. ^ Attwood, David (1999). Soft X-rays and extreme ultraviolet rays. Cambridge University. p. 2. ISBN 978-0-521-65214-8. تم أرشفته من الأصل في 11 نوفمبر 2012 . تم استرجاعه في 4 نوفمبر 2012 .
  74. ^ "Physics.nist.gov". Physics.nist.gov . تم الاسترجاع في 8 نوفمبر 2011 .
  75. ^ ab Denny PP, Heaton B (1999). Physics for Diagnostic Radiology. الولايات المتحدة: CRC Press. ص. 12. ISBN 978-0-7503-0591-4.
  76. ^ فاينمان ر، لايتون ر، ساندز م (1963). محاضرات فاينمان في الفيزياء . المجلد 1. الولايات المتحدة: أديسون ويسلي. ص 2-8. رقم ISBN 978-0-201-02116-5.
  77. ^ L'Annunziata M, Abrade M (2003). Handbook of Radioactivity Analysis. Academic Press. p. 58. ISBN 978-0-12-436603-9.
  78. ^ Grupen C, Cowan G, Eidelman SD, Stroh T (2005). Astroparticle Physics . Springer. ص. 109. ISBN 978-3-540-25312-9.
  79. ^ هودجمان، تشارلز، محرر (1961). دليل CRC للكيمياء والفيزياء، الطبعة 44. الولايات المتحدة: شركة المطاط الكيميائي، ص 2850.
  80. ^ حكومة كندا، المركز الكندي للصحة والسلامة المهنية (9 مايو 2019). "الإشعاع - كميات ووحدات الإشعاع المؤين: إجابات الصحة والسلامة المهنية". CCOHS.ca . تم الاسترجاع في 9 مايو 2019 .
  81. ^ بوشبرج، جيرولد ت.؛ سيبرت، ج. أنتوني؛ ليدهولدت، إدوين م.؛ بون، جون م. (2002). الفيزياء الأساسية للتصوير الطبي . ليبينكوت ويليامز وويلكينز. ص. 42. ISBN 978-0-683-30118-2.
  82. ^ بوشبرج، جيرولد ت.؛ سيبرت، ج. أنتوني؛ ليدهولدت، إدوين م.؛ بون، جون م. (2002). الفيزياء الأساسية للتصوير الطبي . ليبينكوت ويليامز وويلكينز. ص. 38. ISBN 978-0-683-30118-2.
  83. ^ Kissel L (2 سبتمبر 2000). "RTAB: قاعدة بيانات تشتت رايلي". فيزياء وكيمياء الإشعاع . 59 (2). لين كيسل: 185-200. رمز Bibcode : 2000RaPC...59..185K. doi : 10.1016/S0969-806X(00)00290-5. مؤرشف من الأصل في 12 ديسمبر 2011. تم الاسترجاع في 8 نوفمبر 2012 .
  84. ^ Attwood, David (1999). "3". الأشعة السينية الناعمة والإشعاع فوق البنفسجي الشديد . مطبعة جامعة كامبريدج. ISBN 978-0-521-65214-8. تم أرشفته من الأصل في 11 نوفمبر 2012 . تم استرجاعه في 4 نوفمبر 2012 .
  85. ^ "قاعدة بيانات طاقات انتقال الأشعة السينية". مختبر القياسات الفيزيائية التابع للمعهد الوطني للمعايير والتكنولوجيا. 9 ديسمبر 2011. تم الاسترجاع في 19 فبراير 2016 .
  86. ^ "X-Ray Data Booklet Table 1-3" (PDF) . مركز بصريات الأشعة السينية ومصدر الضوء المتقدم، مختبر لورانس بيركلي الوطني. 1 أكتوبر 2009. مؤرشف من الأصل (PDF) في 23 أبريل 2009. تم الاسترجاع في 19 فبراير 2016 .
  87. ^ Whaites E, Cawson R (2002). Essentials of Dental Radiography and Radiology. Elsevier Health Sciences. ص. 15-20. ISBN 978-0-443-07027-3.
  88. ^ Bushburg J, Seibert A, Leidholdt E, Boone J (2002). The Essential Physics of Medical Imaging. الولايات المتحدة: Lippincott Williams & Wilkins. ص. 116. ISBN 978-0-683-30118-2.
  89. ^ Emilio B, Ballerna A (1994). "Preface". Biomedical Applications of Synchrotron Radiation: Proceedings of the 128th Course at the International School of Physics -Enrico Fermi- 12–22 July 1994, Varenna, Italy . IOS Press. p. xv. ISBN 90-5199-248-3.
  90. ^ كامارا سي جي، إسكوبار جيه في، هيرد جيه آر، بوتيرمان إس جيه (2008). "الارتباط بين ومضات الأشعة السينية النانوية والاحتكاك الناتج عن الالتصاق والانزلاق في الشريط المقشر" (PDF) . نيتشر . 455 (7216): 1089–1092. رمز Bibcode :2008Natur.455.1089C. doi :10.1038/nature07378. S2CID  4372536. تم الاسترجاع في 2 فبراير 2013 .
  91. ^ بول هـ، موهر ج (1986). "مراجعة المقاطع العرضية التجريبية لتأين غلاف K بواسطة الأيونات الخفيفة". تقارير الفيزياء . 135 (2): 47-97. رمز Bibcode :1986PhR...135...47P. doi :10.1016/0370-1573(86)90149-3.
  92. ^ Köhn C, Ebert U (2014). "التوزيع الزاوي لفوتونات إشعاع الكبح والبوزيترونات لحساب ومضات أشعة جاما الأرضية وحزم البوزيترونات". Atmospheric Research . 135–136: 432–465. arXiv : 1202.4879 . Bibcode :2014AtmRe.135..432K. doi :10.1016/j.atmosres.2013.03.012. S2CID  10679475.
  93. ^ Köhn C, Ebert U (2015). "حساب حزم البوزيترونات والنيوترونات والبروتونات المرتبطة بوميض أشعة جاما الأرضية". مجلة البحوث الجيوفيزيائية: الغلاف الجوي . 120 (4): 1620–1635. رمز Bibcode :2015JGRD..120.1620K. doi : 10.1002/2014JD022229 .
  94. ^ Kochkin P, Köhn C, Ebert U , Van Deursen L (مايو 2016). "تحليل انبعاثات الأشعة السينية من التفريغات السلبية بمقياس العداد في الهواء المحيط". علم وتكنولوجيا مصادر البلازما . 25 (4): 044002. رمز Bibcode : 2016PSST...25d4002K. doi : 10.1088/0963-0252/25/4/044002. S2CID  43609721.
  95. ^ Cooray V, Arevalo L, Rahman M, Dwyer J, Rassoul H (2009). "حول الأصل المحتمل للأشعة السينية في الشرارات المختبرية الطويلة". مجلة الفيزياء الجوية والشمسية الأرضية . 71 (17-18): 1890-1898. Bibcode :2009JASTP..71.1890C. doi :10.1016/j.jastp.2009.07.010.
  96. ^ Köhn C, Chanrion O, Neubert T (مارس 2017). "تسارع الإلكترون أثناء تصادمات التيارات في الهواء". رسائل البحوث الجيوفيزيائية . 44 (5): 2604–2613. Bibcode :2017GeoRL..44.2604K. doi :10.1002/2016GL072216. PMC 5405581. PMID  28503005 .
  97. ^ Köhn C, Chanrion O, Babich LP, Neubert T (2018). "خصائص الناقل والأشعة السينية المرتبطة به في الهواء المضطرب". علم وتكنولوجيا مصادر البلازما . 27 (1): 015017. رمز Bibcode : 2018PSST...27a5017K. doi : 10.1088/1361-6595/aaa5d8 .
  98. ^ Köhn C, Chanrion O, Neubert T (مايو 2018). "انبعاثات عالية الطاقة ناتجة عن تقلبات كثافة الهواء في التفريغات". رسائل البحوث الجيوفيزيائية . 45 (10): 5194–5203. Bibcode :2018GeoRL..45.5194K. doi :10.1029/2018GL077788. PMC 6049893. PMID  30034044 .
  99. ^ Förster A, Brandstetter S, Schulze-Briese C (يونيو 2019). "تحويل الكشف بالأشعة السينية باستخدام أجهزة الكشف عن الفوتونات الهجينة". المعاملات الفلسفية. السلسلة أ، العلوم الرياضية والفيزيائية والهندسية . 377 (2147): 20180241. رمز Bibcode : 2019RSPTA.37780241F. doi : 10.1098/rsta.2018.0241. PMC 6501887. PMID  31030653.
  100. ^ توماس، أدريان إم كيه (أغسطس 2007). "أول 50 عامًا من الأشعة العسكرية 1895-1945" . المجلة الأوروبية للأشعة . 63 (2): 214-219. doi :10.1016/j.ejrad.2007.05.024. PMID  17629432.
  101. ^ ab Roobottom CA, Mitchell G, Morgan-Hughes G (نوفمبر 2010). "استراتيجيات تقليل الإشعاع في تصوير الأوعية الدموية بالتصوير المقطعي المحوسب للقلب". Clinical Radiology . 65 (11): 859–867. doi : 10.1016/j.crad.2010.04.021 . PMID  20933639. من بين 5 مليارات تحقيق تصويري أجريت في جميع أنحاء العالم...
  102. ^ "تعرض سكان الولايات المتحدة للإشعاع الطبي زاد بشكل كبير منذ أوائل الثمانينيات". ScienceDaily . تم الاسترجاع في 24 يناير 2022 .
  103. ^ Rhinehart, DA (ديسمبر 1931). "الهواء والغاز في الأنسجة الرخوة: دراسة شعاعية". Radiology . 17 (6): 1158–1170. doi :10.1148/17.6.1158. ISSN  0033-8419.
  104. ^ Van Haver A, Kolk S, DeBoodt S, Valkering K, Verdonk P (2018). "دقة تقييم موضع الغرسة الكلية للركبة بناءً على الأشعة السينية بعد الجراحة، المسجلة في نماذج ثلاثية الأبعاد تعتمد على التصوير المقطعي المحوسب قبل الجراحة". الإجراءات التقويمية . 99-ب (الملحق 4).
  105. ^ هيرمان جي تي (2009). أساسيات التصوير المقطعي المحوسب: إعادة بناء الصور من الإسقاطات (الطبعة الثانية). سبرينغر. رقم ISBN 978-1-85233-617-2.
  106. ^ ab Hermena, Shady; Young, Michael (2024), "CT-scan Image Production Procedures", StatPearls , Treasure Island (FL): StatPearls Publishing, PMID  34662062 , تم الاسترجاع في 20 أبريل 2024
  107. ^ ab Davros, William J. (1 April 2007). "Fluoroscopy: basic science, optimal use, and patient/operator protection". Techniques in Regional Anache and Pain Management . Imaging for Interventional Management of Chronic Pain. 11 (2): 44–54. doi :10.1053/j.trap.2007.02.005. ISSN  1084-208X.
  108. ^ التطورات في قياس جرعات شعاع الأشعة السينية بالكيلوفولت في Hill R، Healy B، Holloway L، Kuncic Z، Thwaites D، Baldock C (مارس 2014). "التطورات في قياس جرعات شعاع الأشعة السينية بالكيلوفولت". الفيزياء في الطب والأحياء . 59 (6): R183–R231. رمز Bibcode :2014PMB....59R.183H. doi :10.1088/0031-9155/59/6/r183. PMID  24584183. S2CID  18082594.
  109. ^ ثويتس دي، توهي جيه بي (يوليو 2006). "العودة إلى المستقبل: تاريخ وتطور المعجل الخطي السريري". الفيزياء في الطب والأحياء . 51 (13): R343–R362. رمز Bibcode :2006PMB....51R.343T. doi :10.1088/0031-9155/51/13/R20. PMID  16790912. S2CID  7672187.
  110. ^ "التقرير الحادي عشر عن المواد المسرطنة". Ntp.niehs.nih.gov . مؤرشف من الأصل في 9 ديسمبر 2010. تم الاسترجاع في 8 نوفمبر 2010 .
  111. ^ Hall EJ, Brenner DJ (مايو 2008). "مخاطر الإصابة بالسرطان من الأشعة التشخيصية". المجلة البريطانية للأشعة . 81 (965): 362–378. doi :10.1259/bjr/01948454. PMID  18440940.
  112. ^ برينر دي جيه (2010). "هل ينبغي لنا أن نشعر بالقلق إزاء الزيادة السريعة في استخدام التصوير المقطعي المحوسب؟". مراجعات حول الصحة البيئية . 25 (1): 63-68. doi :10.1515/REVEH.2010.25.1.63. PMID  20429161. S2CID  17264651.
  113. ^ De Santis M, Cesari E, Nobili E, Straface G, Cavaliere AF, Caruso A (سبتمبر 2007). "تأثيرات الإشعاع على النمو". أبحاث العيوب الخلقية. الجزء ج، Embryo Today . 81 (3): 177–182. doi :10.1002/bdrc.20099. PMID  17963274.
  114. ^ abc Brenner DJ, Hall EJ (نوفمبر 2007). "التصوير المقطعي المحوسب - مصدر متزايد للتعرض للإشعاع". مجلة نيو إنجلاند الطبية . 357 (22): 2277-2284. doi :10.1056/NEJMra072149. PMID  18046031. S2CID  2760372.
  115. ^ Upton AC (يوليو 2003). "حالة الفن في التسعينيات: تقرير NCRP رقم 136 حول الأسس العلمية للخطية في علاقة الجرعة والاستجابة للإشعاع المؤين". فيزياء الصحة . 85 (1): 15-22. doi :10.1097/00004032-200307000-00005. PMID  12852466. S2CID  13301920.
  116. ^ Calabrese EJ, Baldwin LA (فبراير 2003). "علم السموم يعيد التفكير في معتقداته المركزية" (PDF) . Nature . 421 (6924): 691–692. Bibcode :2003Natur.421..691C. doi :10.1038/421691a. PMID  12610596. S2CID  4419048. مؤرشف من الأصل (PDF) في 12 سبتمبر 2011.
  117. ^ Oakley PA, Ehsani NN, Harrison DE (1 أبريل 2019). "معضلة الجنف: هل التعرض للإشعاع من الأشعة السينية المتكررة ضار؟". Dose-Response . 17 (2): 1559325819852810. doi :10.1177/1559325819852810. PMC 6560808. PMID  31217755 .
  118. ^ Berrington de González A, Darby S (January 2004). "Risk of cancer from diagnosis X-rays: estimate for the UK and 14 other countries". Lancet . 363 (9406): 345–351. doi :10.1016/S0140-6736(04)15433-0. PMID  15070562. S2CID  8516754.
  119. ^ ab "جرعة الإشعاع في فحوص الأشعة السينية والتصوير المقطعي المحوسب". RadiologyInfo.org . الجمعية الإشعاعية لأمريكا الشمالية (RSNA) والكلية الأمريكية للأشعة (ACR) . تم الاسترجاع في 24 يناير 2022 .
  120. ^ "المعهد الوطني للسرطان: بيانات مراقبة الأوبئة والنتائج النهائية (SEER)". Seer.cancer.gov. 30 يونيو 2010. تم الاسترجاع في 8 نوفمبر 2011 .
  121. ^ Caon M, Bibbo G, Pattison J (2000). "Monte Carlo calculated effective dose to teenage girls from computed tomography tests". قياس جرعات الحماية من الإشعاع . 90 (4): 445-448. doi :10.1093/oxfordjournals.rpd.a033172.
  122. ^ Shrimpton, PC; Miller, HC; Lewis, MA; Dunn, M. الجرعات من فحوصات التصوير المقطعي المحوسب (CT) في المملكة المتحدة – مراجعة عام 2003 محفوظ في 22 سبتمبر 2011 على موقع Wayback Machine
  123. ^ Gregory KJ, Bibbo G, Pattison JE (أغسطس 2008). "حول عدم اليقين في تقديرات الجرعة الفعالة لفحوصات الرأس المقطعية للبالغين". الفيزياء الطبية . 35 (8): 3501-3510. رمز Bibcode :2008MedPh..35.3501G. doi :10.1118/1.2952359. PMID  18777910.
  124. ^ Giles D, Hewitt D, Stewart A, Webb J (سبتمبر 1956). "الأمراض الخبيثة في مرحلة الطفولة والإشعاع التشخيصي في الرحم". لانسيت . 271 (6940): 447. doi :10.1016/S0140-6736(56)91923-7. PMID  13358242.
  125. ^ "النساء الحوامل والتعرض للإشعاع". استشارة طبية مباشرة عبر الإنترنت من eMedicine . Medscape . 28 ديسمبر 2008. مؤرشف من الأصل في 23 يناير 2009. تم الاسترجاع في 16 يناير 2009 .
  126. ^ abc Ratnapalan S, Bentur Y, Koren G (ديسمبر 2008). ""دكتور، هل ستؤذي هذه الأشعة السينية طفلي الذي لم يولد بعد؟"". CMAJ . 179 (12): 1293–1296. doi :10.1503/cmaj.080247. PMC 2585137 . PMID  19047611.
  127. ^ Donnelly LF (فبراير 2005). "تقليل جرعة الإشعاع المرتبطة بالتصوير المقطعي المحوسب للأطفال من خلال تقليل الفحوصات غير الضرورية". AJR. المجلة الأمريكية للأشعة السينية . 184 (2): 655-657. doi :10.2214/ajr.184.2.01840655. PMID  15671393.
  128. ^ المجلس الوطني للبحوث في الولايات المتحدة (2006). المخاطر الصحية الناجمة عن مستويات منخفضة من الإشعاع المؤين، BEIR 7 المرحلة 2. مطبعة الأكاديميات الوطنية. ص 5، الشكل PS-2. ISBN 978-0-309-09156-5.، البيانات تعود إلى NCRP (اللجنة الوطنية الأمريكية للحماية من الإشعاع) 1987
  129. ^ "ANS / Public Information / Resources / Radiation Dose Calculator". مؤرشف من الأصل في 16 مايو 2012. استرجاع 16 مايو 2012 .
  130. ^ "ما مدى خطورة الإشعاع؟". PhyAst.Pitt.edu . تم الاسترجاع في 24 يناير 2022 .
  131. ^ مولر، ريتشارد. الفيزياء لرؤساء المستقبل ، مطبعة جامعة برينستون، 2010
  132. ^ X-Rays Archived 15 مارس 2007 at the Wayback Machine . Doctorspiller.com (9 مايو 2007). تم الاسترجاع في 2011-05-05.
  133. ^ سلامة الأشعة السينية مؤرشف من الأصل في 4 أبريل 2007 على موقع Wayback Machine . Dentalgentlecare.com (6 فبراير 2008). تم الاسترجاع في 2011-05-05.
  134. ^ "أشعة الأسنان السينية". جامعة ولاية أيداهو. مؤرشف من الأصل في 7 نوفمبر 2012. تم الاسترجاع في 7 نوفمبر 2012 .
  135. ^ وزارة الطاقة – حول الإشعاع أرشيف 27 أبريل 2012 على موقع واي باك مشين
  136. ^ Chalkley M, Listl S (مارس 2018). "أولاً، لا ضرر - تأثير الحوافز المالية على الأشعة السينية للأسنان". مجلة اقتصاديات الصحة . 58 (مارس 2018): 1-9. doi : 10.1016/j.jhealeco.2017.12.005 . hdl : 2066/190628 . PMID  29408150.
  137. ^ "استخدام الليزر بدلاً من الأشعة السينية". الجامعة المفتوحة. 24 فبراير 2011. تم الاسترجاع في 28 يوليو 2021 .
  138. ^ دنت س (12 فبراير 2015). "علماء يحققون رؤية بالأشعة السينية باستخدام ضوء مرئي آمن". إنغادجيت . تم الاسترجاع في 28 يوليو 2021 .
  139. ^ كاساي ن، كاكودو، م (2005). حيود الأشعة السينية بواسطة الجزيئات الكبيرة. طوكيو: كودانشا. ص 291-2. ISBN 978-3-540-25317-4.
  140. ^ مونيكو إل، فان دير سنيكت جي، جانسينس كيه، دي نولف دبليو، ميلياني سي، فيربيك جيه، وآخرون. (فبراير 2011). "دراسة عملية تحلل كرومات الرصاص في لوحات فنسنت فان جوخ باستخدام المجهر الطيفي بالأشعة السينية السنكروترونية والطرق ذات الصلة. 1. عينات نموذجية تم تقادمها صناعيًا". الكيمياء التحليلية . 83 (4): 1214-1223. doi :10.1021/ac102424h. PMID  21314201. مونيكو إل، فان دير سنيكت جي، جانسينس كيه، دي نولف دبليو، ميلياني سي، ديك جيه، وآخرون (فبراير 2011). "دراسة عملية تحلل كرومات الرصاص في لوحات فنسنت فان جوخ باستخدام المجهر الطيفي بالأشعة السينية السنكروترونية والطرق ذات الصلة. 2. عينات من طبقات الطلاء الأصلية". الكيمياء التحليلية . 83 (4): 1224-1231. doi :10.1021/ac1025122. PMID  21314202.
  141. ^ Ahi K, Anwar M (مايو 2016). "تقنيات تيراهرتز المتقدمة لمراقبة الجودة والكشف عن المنتجات المزيفة". في Anwar MF, Crowe TW, Manzur T (المحررون). فيزياء تيراهرتز والأجهزة والأنظمة X: التطبيقات المتقدمة في الصناعة والدفاع . المجلد 9856. جمعية مهندسي الأجهزة الفوتوغرافية. ص 31-44.
  142. ^ بيكمور، هيلين (2003). تقنيات إزالة الشعر من Milady: دليل شامل. Thomson Delmar Learning. ISBN 978-1401815554.
  143. ^ إطار P. "ويلهلم رونتجن والضوء غير المرئي". حكايات من العصر الذري . جامعات أوك ريدج المرتبطة . تم الاسترجاع في 11 أكتوبر 2021 .
  144. ^ مرفق الإشعاع السنكروتروني الأوروبي ID11
  145. ^ Als-Nielsen, Jens; Mcmorrow, Des (2001). Elements of Modern X-Ray Physics . John Wiley & Sons Ltd. ص 40-41. ISBN 978-0-471-49858-2.
  • "حول نوع جديد من الأشعة". مجلة الطبيعة . 53 (1369): 274–276. يناير 1896. رمز المرجع : 1896Natur..53R.274.. doi : 10.1038/053274b0 .
  • "أنابيب الأشعة السينية الأيونية". موقع أنابيب الأشعة المهبطية .
  • "فهرس المقالات الخاصة بإشعاع الكبح المبكر". مجلة Shade Tree Physics . 12 أبريل 2010.
  • صموئيل جي جي (20 أكتوبر 2013). "La découverte des rayons X par Röntgen". تعليم بيبنوم (باللغة الفرنسية).اكتشاف رونتجن للأشعة السينية (PDF؛ الترجمة الإنجليزية)
  • أوكلي، بي إيه، نافيد إحساني، إن، وهاريسون، دي إي (2020). 5 أسباب لعدم ضرر الأشعة السينية للجنف. الجرعة والاستجابة. https://doi.org/10.1177/1559325820957797
  • "علم البلورات بالأشعة السينية". موقع إلكتروني لتعلم كيفية "رؤية" داخل البلورات باستخدام الأشعة السينية .
تم الاسترجاع من "https://en.wikipedia.org/w/index.php?title=الأشعة السينية&oldid=1248758752"
Original text
Rate this translation
Your feedback will be used to help improve Google Translate
